Карта индивидуальных значений с 3-мя критериями выявления особых причин и карта скользящих размахов

1.

Контрольные карты Шухарта.
Карта индивидуальных
значений с 3-мя критериями
выявления особых причин и
карта скользящих размахов
Дисциплина: Управление качеством в радиоэлектронике
Выполнила: студентка 4 курса ИРИ, кафедры РЭСК,
Бахарова Юлия Леонидовна
Проверил: зав. кафедрой электроники, Назаренко Максим Анатольевич

2.

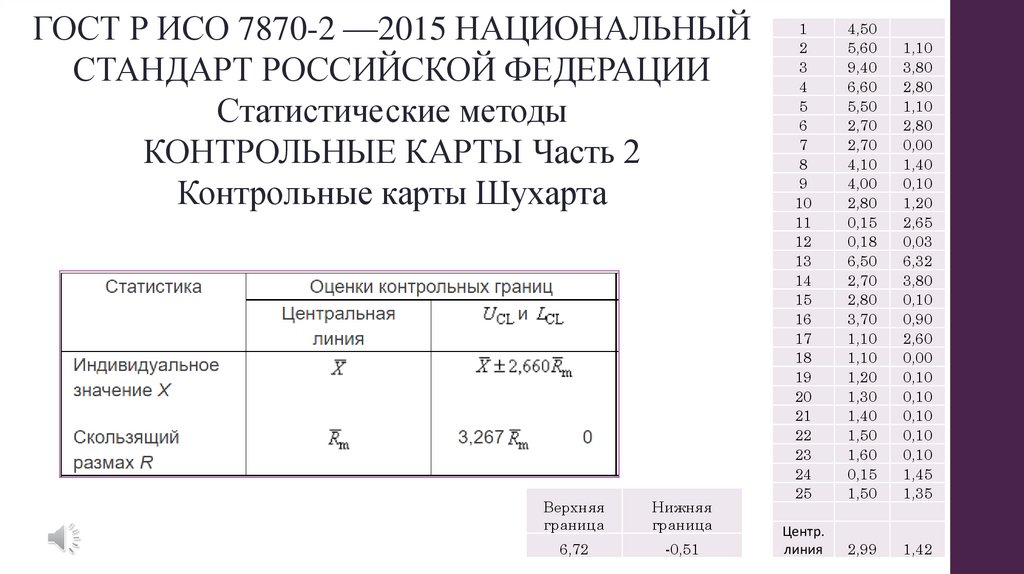

ГОСТ Р ИСО 7870-2 —2015 НАЦИОНАЛЬНЫЙ
СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Статистические методы
КОНТРОЛЬНЫЕ КАРТЫ Часть 2
Контрольные карты Шухарта
Верхняя
граница
Нижняя
граница
6,72
-0,51
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
4,50
5,60
9,40
6,60
5,50
2,70
2,70
4,10
4,00
2,80
0,15
0,18
6,50
2,70
2,80
3,70
1,10
1,10
1,20
1,30
1,40
1,50
1,60
0,15
1,50
1,10
3,80
2,80
1,10
2,80
0,00
1,40
0,10
1,20
2,65
0,03
6,32
3,80
0,10
0,90
2,60
0,00
0,10
0,10
0,10
0,10
0,10
1,45
1,35
Центр.
линия
2,99
1,42

3.

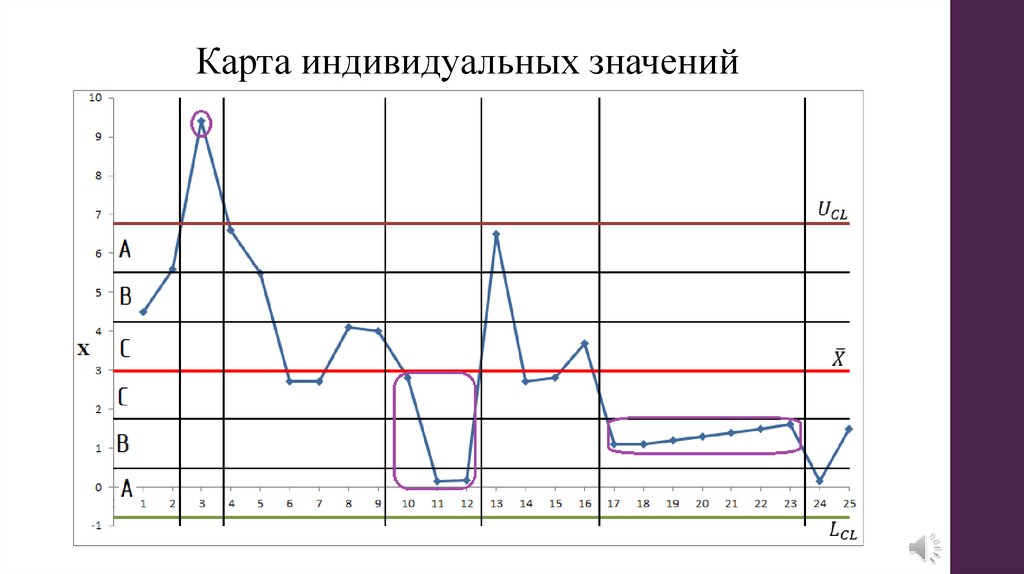

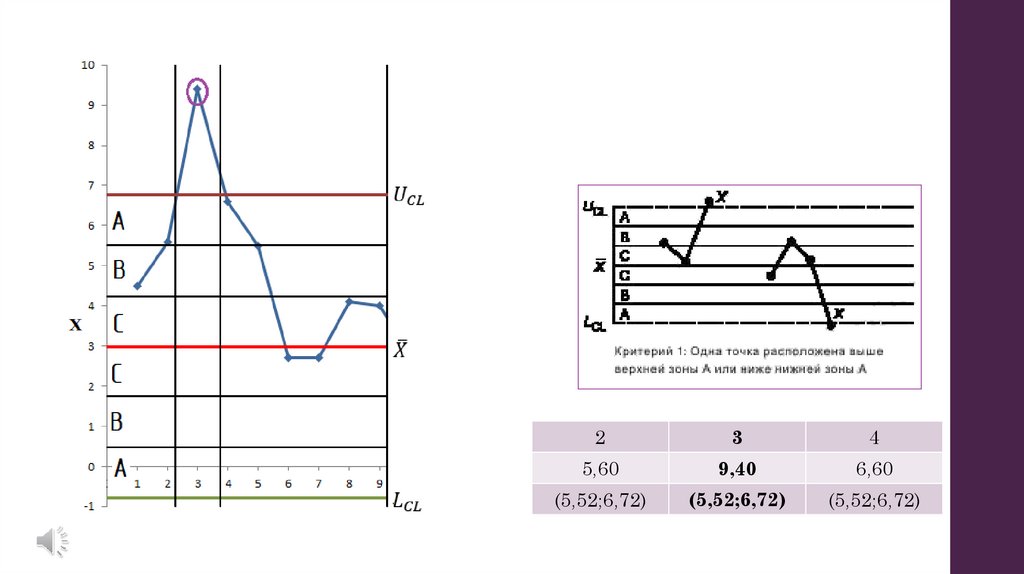

Карта индивидуальных значений

4.

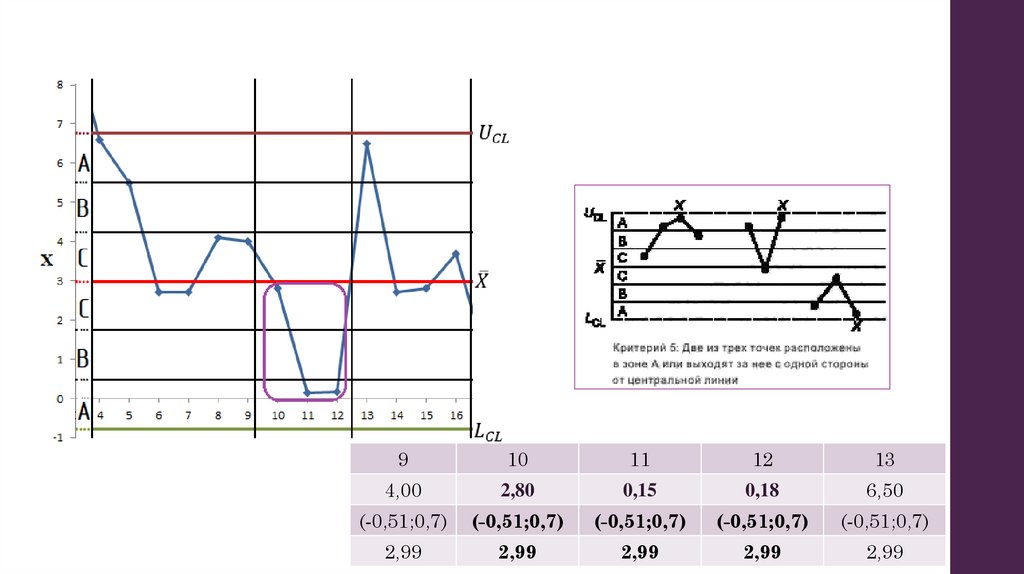

2
3
4
5,60
9,40
6,60
(5,52;6,72)
(5,52;6,72)
(5,52;6,72)

5.

9
10
11
12
13
4,00
2,80
0,15
0,18
6,50
(-0,51;0,7)
(-0,51;0,7)
(-0,51;0,7)
(-0,51;0,7)
(-0,51;0,7)
2,99
2,99
2,99
2,99
2,99

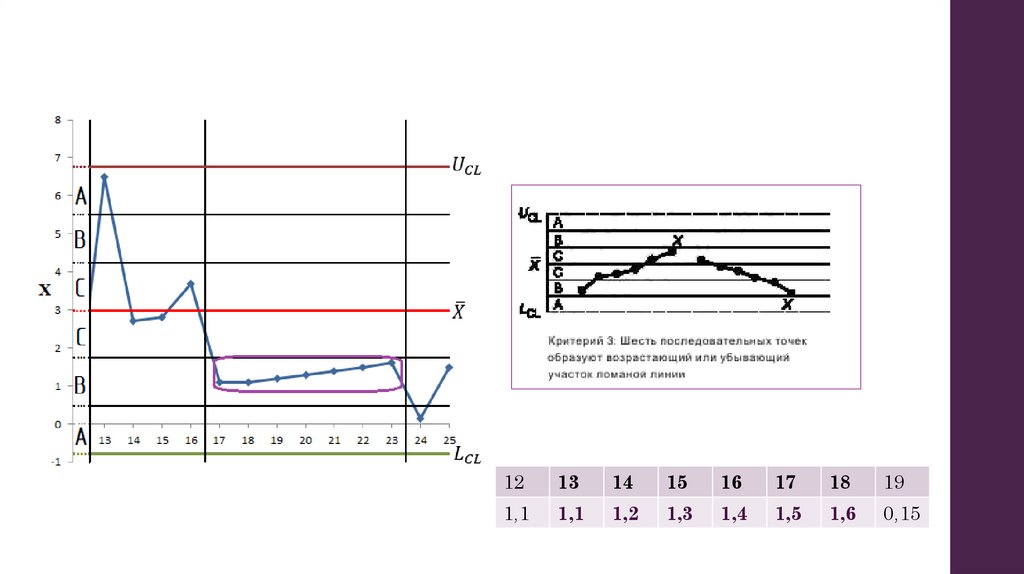

6.

12
13
14
15
16
17
18
19
1,1
1,1
1,2
1,3
1,4
1,5
1,6
0,15

7.

Карта скользящих размахов

8.

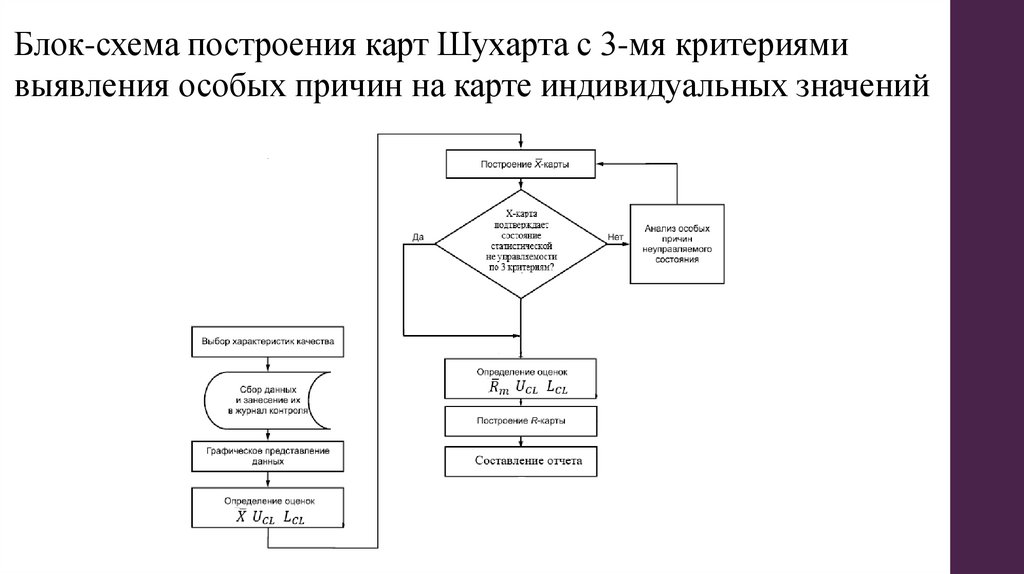

Блок-схема построения карт Шухарта с 3-мя критериями
выявления особых причин на карте индивидуальных значений
