Геотехническое бурение и геологоразведка

1.

Геотехническое бурение и Геологоразведка
Подземные колонковые буровые станки Diamec серии U
Инструкции по сборке вращателей Diamec U6 и U8

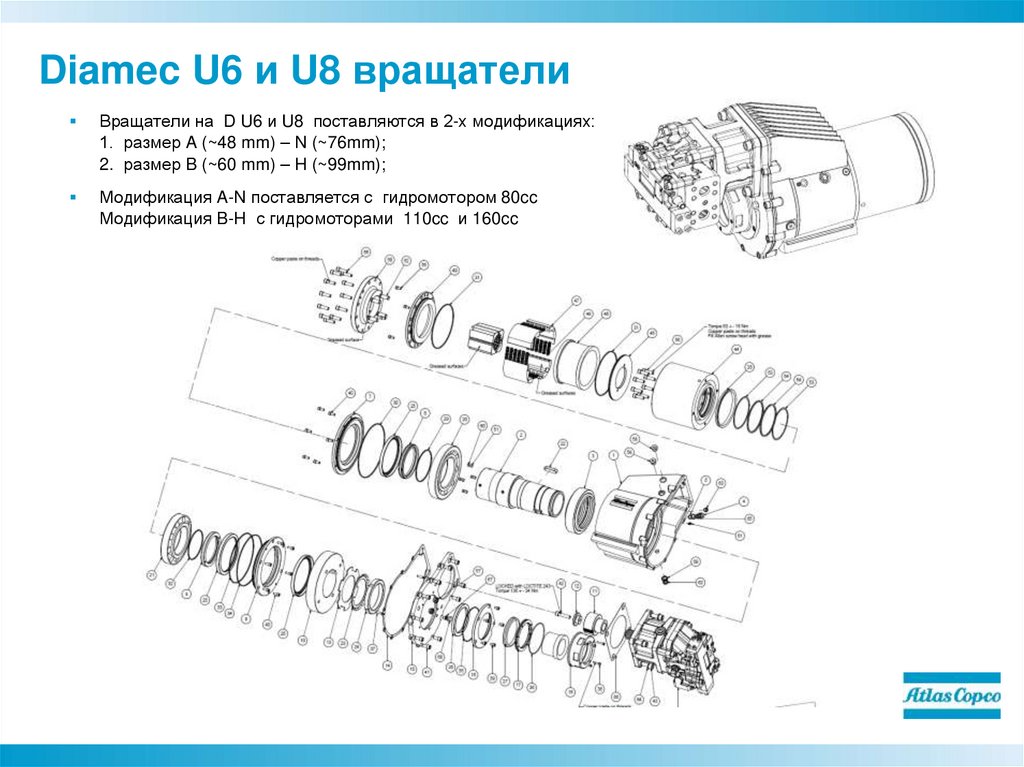

2. Diamec U6 и U8 вращатели

Вращатели на D U6 и U8 поставляются в 2-х модификациях:
1. размер A (~48 mm) – N (~76mm);
2. размер B (~60 mm) – H (~99mm);
Модификация A-N поставляется с гидромотором 80cc
Модификация B-H с гидромоторами 110cc и 160cc

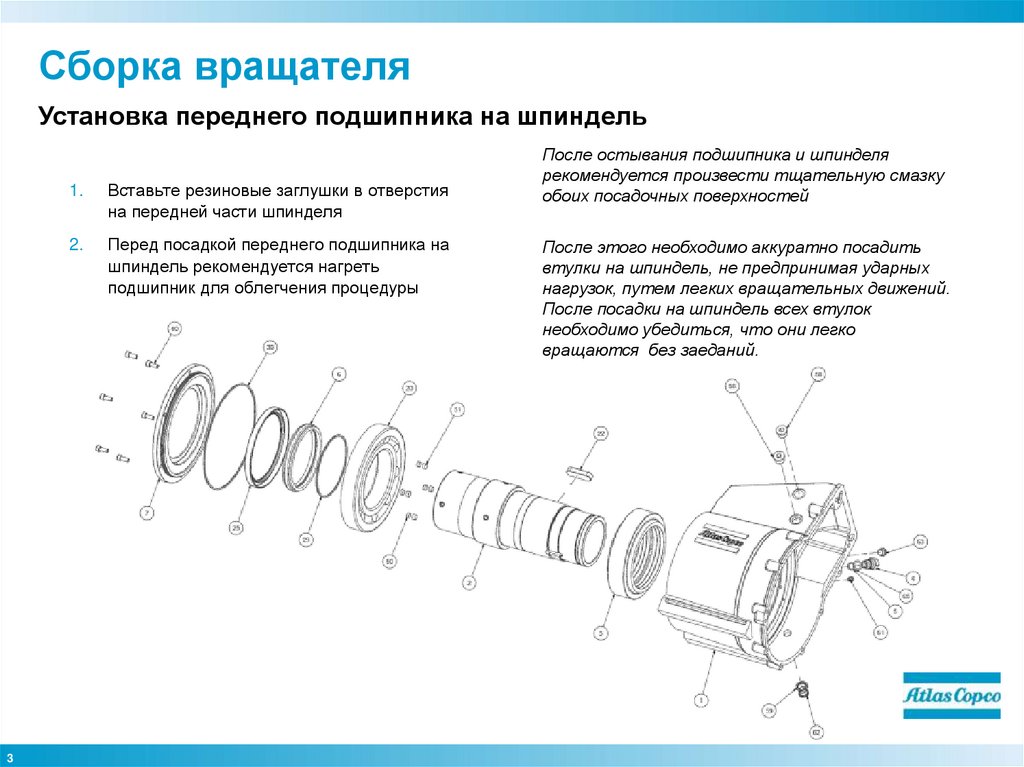

3. Сборка вращателя

Установка переднего подшипника на шпиндель
3
1.
Вставьте резиновые заглушки в отверстия
на передней части шпинделя
2.
Перед посадкой переднего подшипника на
шпиндель рекомендуется нагреть
подшипник для облегчения процедуры
После остывания подшипника и шпинделя
рекомендуется произвести тщательную смазку
обоих посадочных поверхностей
После этого необходимо аккуратно посадить
втулки на шпиндель, не предпринимая ударных
нагрузок, путем легких вращательных движений.
После посадки на шпиндель всех втулок
необходимо убедиться, что они легко
вращаются без заеданий.

4. Сборка вращателя

Установка гидропатрона на шпиндель вращателя
1.
Крепление гидропатрона к шпинделю вращателя
выполняется при помощи специальных болтов.
Все крепежные болты должны затягиваться
динамометрическим ключом для обеспечения
необходимого момента, т.к. на это
соединение передается основная нагрузка
от шпинделя вращателя на буровой став.
4

5. Сборка вращателя

Сборка подвижных частей редуктора
1.
При помощи вращения корпуса редуктора
следует убедиться в отсутствии
загрязнений и стружки на внутренних
поверхностях.
2.
Перед установкой заднего подшипника
рекомендуется его нагреть
Перед монтажом ведомой
шестерни рекомендуется дать
шпинделю время полностью
остыть
5
3. Затем следует установить шпонку на выходной вал
гидродвигателя и посадить ведущую шестерню (для
облегчения этой операции рекомендуется нагреть
шестерню до +70ºC).
4. После сборки всего редуктора подтяжка основных болтов
выполняется при помощи постепенного вращения
корпуса и подтяжки болтов подшипника до полного
исчезновения биения. Предварительное натяжение
болтов выполняется путем поворота головки
шестигранника болта на одну грань и
замыкания/фиксации гайки.

6. Вращатель – общий вид

Проверочное
отверстие масла при
бурении 45 град.
вверх
Проверочное
отверстие масла при
бурении 45 град.
вниз
Заливочное и проверочное
отверстие для синтетического
масла (0,75 л)
Заглушка или датчик
оборотов шпинделя
Сливная пробка масла при
бурении 90 град. вниз
6
