Микропроцессоры. Информатика

1.

МИКРОПРОЦЕССОРЫ
презентация
Информатика
Кыргызский национальный университет имени Жусупа Баласагына
(КНУ)
1 1 pag .
Docu ment shared on www.docsity.com
Downloaded by: djfk-dddhis (aleksej.zuev.74000@gmail.com)

2.

М И К РО П РО Ц Е С С О РЫ
Презентация к уроку подготовил студент группы
ИСИТ 2-20
Исмаилов А.А.
Document shared on www.docsity.com
Downloaded by: djfk-dddhis (aleksej.zuev.74000@gmail.com)

3.

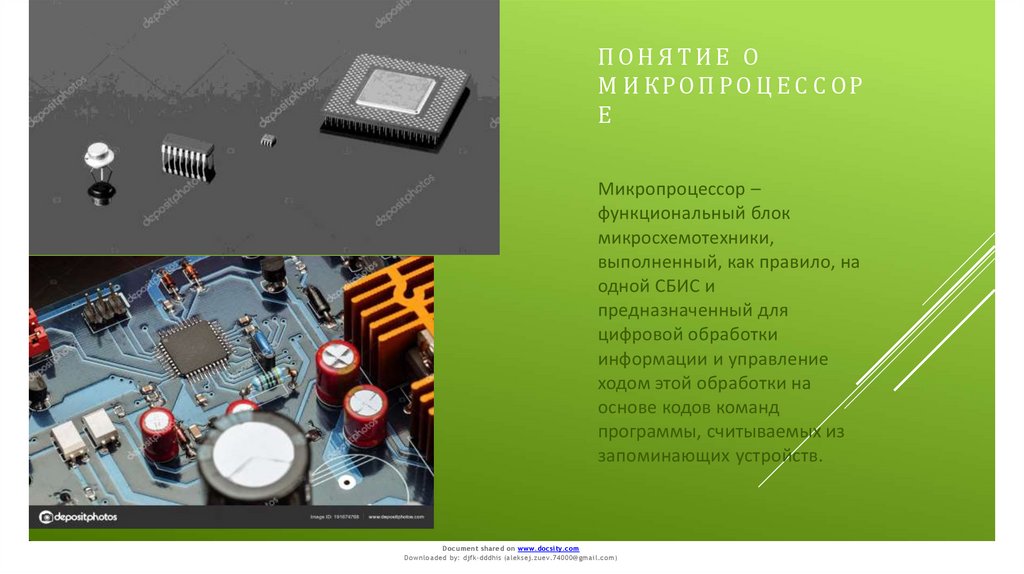

ПОНЯТИЕ О
М И КРО П РО Ц Е С С ОР
Е
Микропроцессор –
функциональный блок
микросхемотехники,
выполненный, как правило, на
одной СБИС и
предназначенный для
цифровой обработки
информации и управление
ходом этой обработки на
основе кодов команд
программы, считываемых из
запоминающих устройств.
Document shared on www.docsity.com
Downloaded by: djfk-dddhis (aleksej.zuev.74000@gmail.com)

4.

ИЗИ
Т
С
О
И
РС
О
Д
З
А
Н
И
ЯИ С Т О Р И И СОЗИ
С
Т
О
Р
И
И
СОЗДАНИЯДАНИЯ
Первые микропроцессоры
появились в 1970-г и применялись
в электронных калькуляторах.
Вскоре их стали встраивать и в
другие устройства, например
терминалы, принтеры и различную
автоматику.
Доступные 8-битные
микропроцессоры с 16-битной
адресацией позволили в середине
1970-г создать первые бытовые
микрокомпьютеры.
Document shared on www.docsity.com
Downloaded by: djfk-dddhis (aleksej.zuev.74000@gmail.com)

5.

НАЗИ
О
Т
С
ИСОЗДАНИЯНАЧЕНИЕМ И К Р О П Р О Ц Е С С О Р А
Р
Микропроцессор выполняет следующие функции:
-выборку команд программы из основной памяти;
-дешифрацию команд;
-выполнение арифметических,логических и других
операций,закодированных в командах;
-управление пересылкой информации между регистрами и основной
памятью,между устройствами ввода/вывода;
-отработку сигналов от устройств ввода/вывода,в том числе реализацию
прерываний с этих устройств;
-управление и координацию работы основных узлов МП.
Document shared on www.docsity.com
Downloaded by: djfk-dddhis (aleksej.zuev.74000@gmail.com)

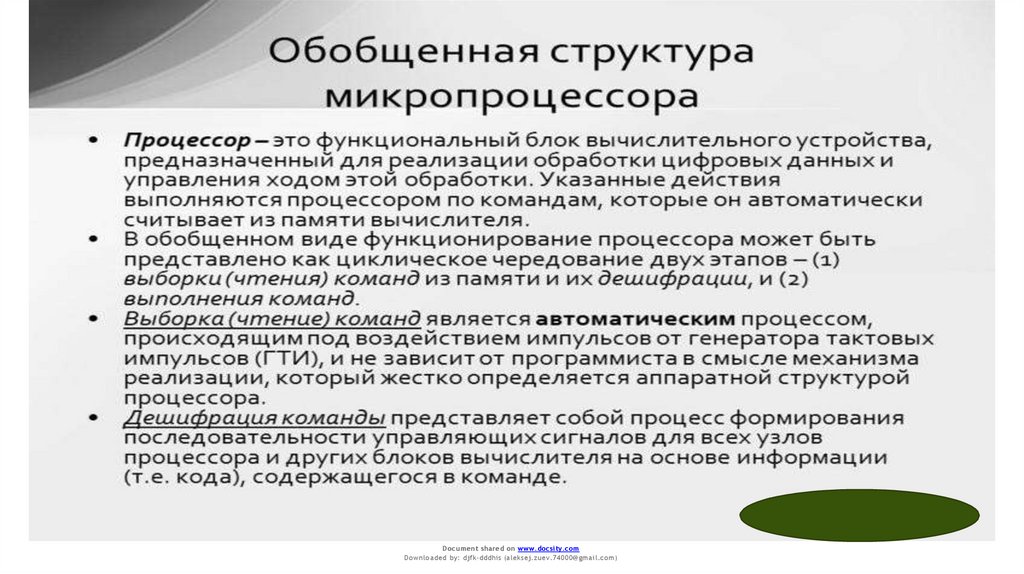

6.

Document shared on www.docsity.com
Downloaded by: djfk-dddhis (aleksej.zuev.74000@gmail.com)

7.

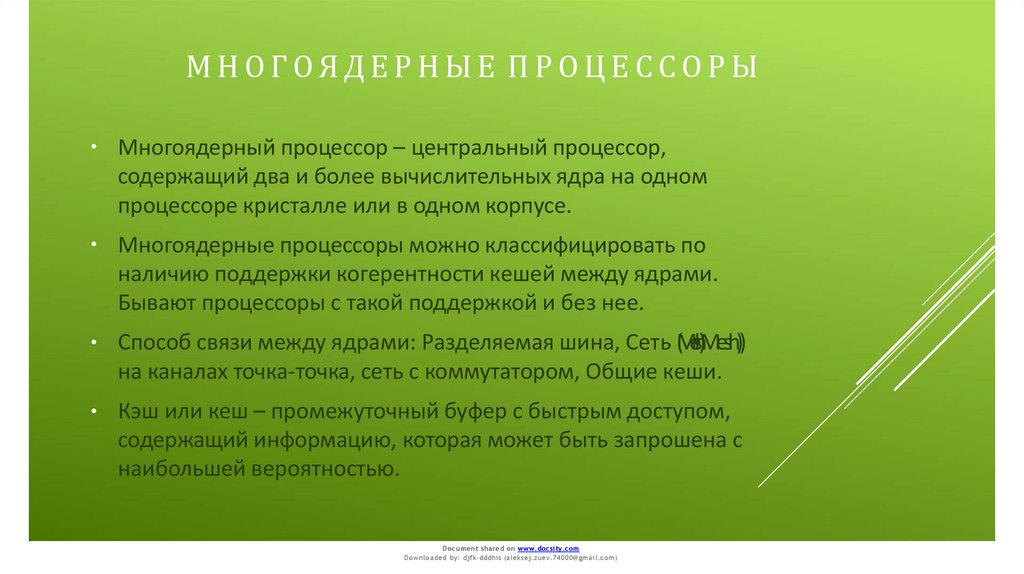

МНОГОЯДЕРНЫЕ ПРОЦЕССОРЫ
Многоядерный процессор – центральный процессор,
содержащий два и более вычислительных ядра на одном
процессоре кристалле или в одном корпусе.
Многоядерные процессоры можно классифицировать по
наличию поддержки когерентности кешей между ядрами.
Бывают процессоры с такой поддержкой и без нее.
Способ связи между ядрами: Разделяемая шина, Сеть (Mesh)Mesh))
на каналах точка-точка, сеть с коммутатором, Общие кеши.
Кэш или кеш – промежуточный буфер с быстрым доступом,
содержащий информацию, которая может быть запрошена с
наибольшей вероятностью.
Document shared on www.docsity.com
Downloaded by: djfk-dddhis (aleksej.zuev.74000@gmail.com)

8.

ТИПЫ МНОГОПРОЦЕССОРНЫХ
СИСТЕМ
1.

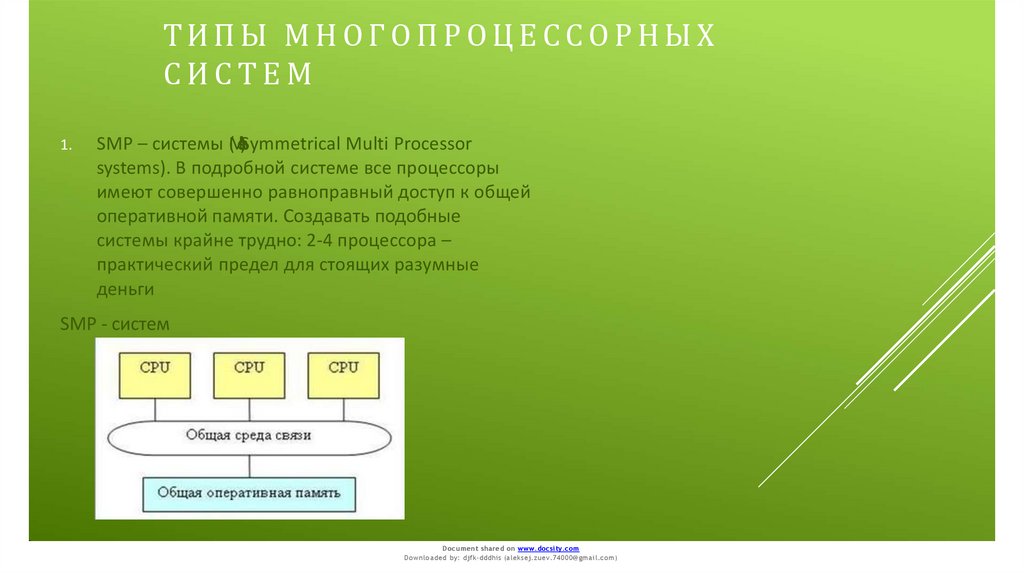

SMP – системы (Mesh)Symmetrical Multi Processor
systems). В подробной системе все процессоры
имеют совершенно равноправный доступ к общей
оперативной памяти. Создавать подобные
системы крайне трудно: 2-4 процессора –
практический предел для стоящих разумные
деньги
SMP - систем
Document shared on www.docsity.com
Downloaded by: djfk-dddhis (aleksej.zuev.74000@gmail.com)

9.

ТИПЫ МНОГОПРОЦЕССОРНЫХ
СИСТЕМ
2.

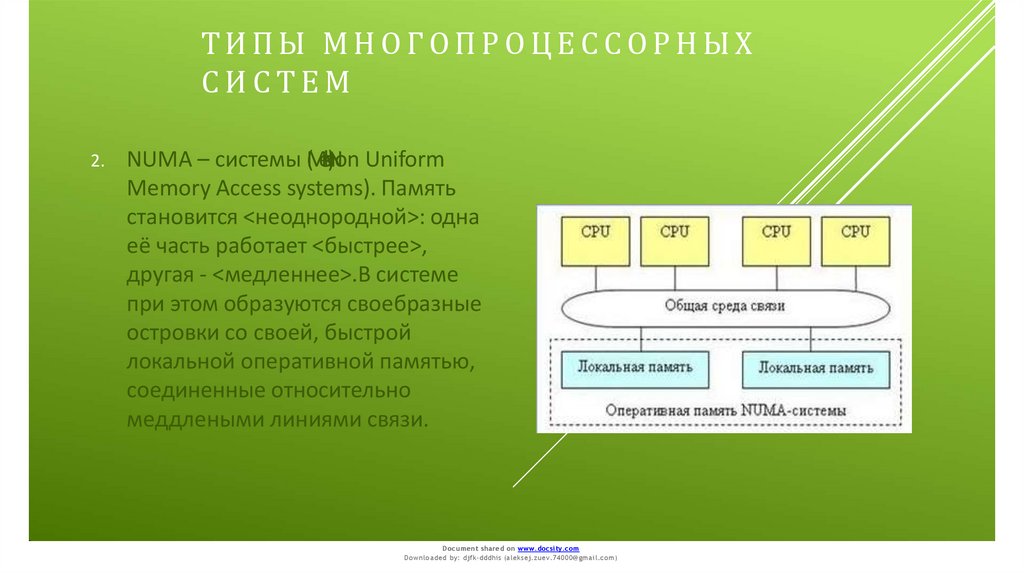

NUMA – системы (Mesh)Non Uniform
Memory Access systems). Память
становится <неоднородной>: одна
её часть работает <быстрее>,
другая - <медленнее>.В системе
при этом образуются своебразные
островки со своей, быстрой
локальной оперативной памятью,
соединенные относительно
меддлеными линиями связи.
Document shared on www.docsity.com
Downloaded by: djfk-dddhis (aleksej.zuev.74000@gmail.com)

10.

ТИПЫ МНОГОПРОЦЕССОРНЫХ
СИСТЕМ
3.

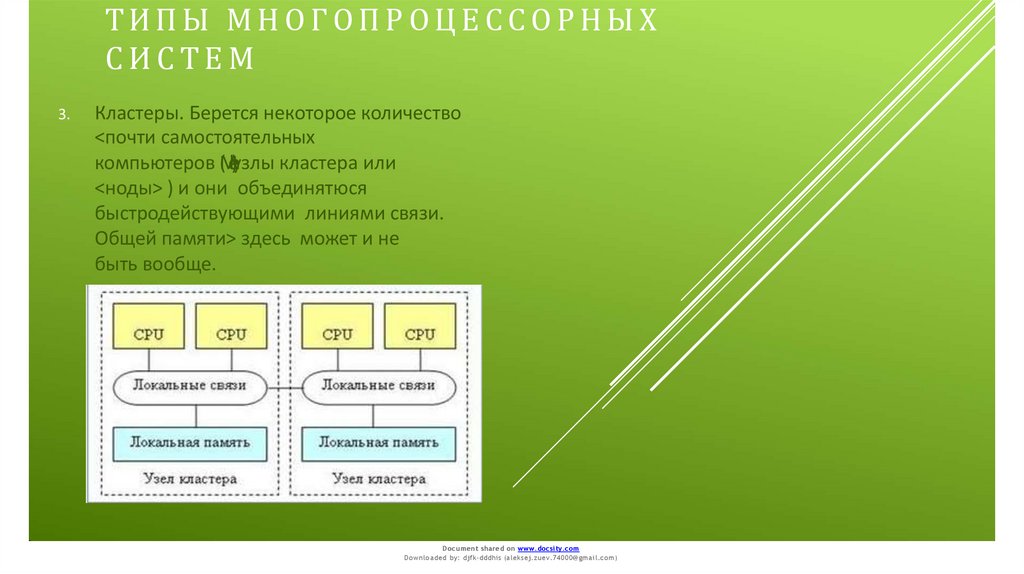

Кластеры. Берется некоторое количество
<почти самостоятельных
компьютеров (Mesh)узлы кластера или
<ноды> ) и они объединятюся
быстродействующими линиями связи.
Общей памяти> здесь может и не
быть вообще.
Document shared on www.docsity.com
Downloaded by: djfk-dddhis (aleksej.zuev.74000@gmail.com)

11.

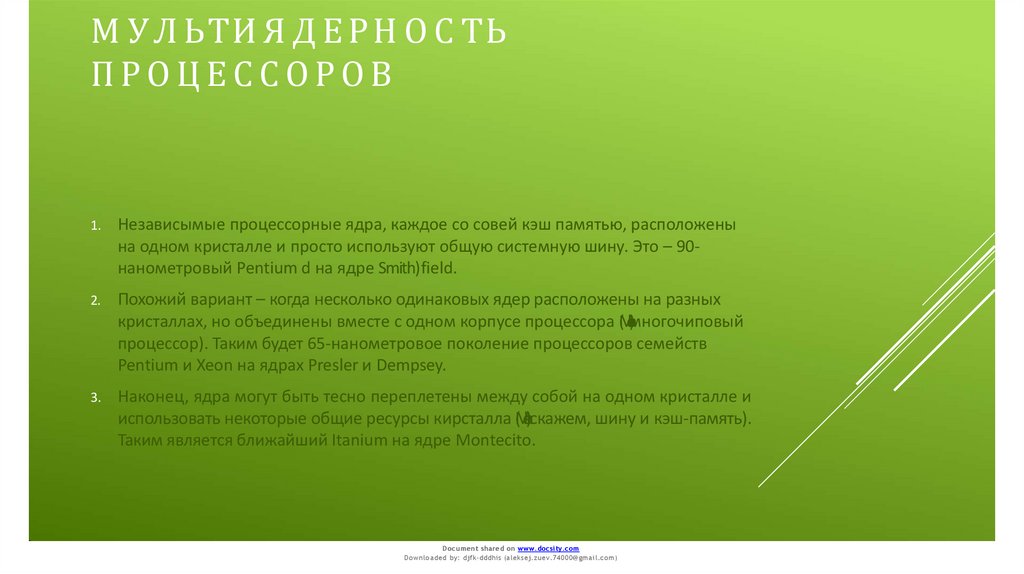

М У Л ЬТИ Я Д Е Р Н О С ТЬ
ПРОЦЕССОРОВ
1.
Независымые процессорные ядра, каждое со совей кэш памятью, расположены
на одном кристалле и просто используют общую системную шину. Это – 90нанометровый Pentium d на ядре Smith)field.
2.
Похожий вариант – когда несколько одинаковых ядер расположены на разных
кристаллах, но объединены вместе с одном корпусе процессора (Mesh)многочиповый
процессор). Таким будет 65-нанометровое поколение процессоров семейств
Pentium и Xeon на ядрах Presler и Dempsey.
3.
Наконец, ядра могут быть тесно переплетены между собой на одном кристалле и
использовать некоторые общие ресурсы кирсталла (Mesh)скажем, шину и кэш-память).
Таким является ближайший Itanium на ядре Montecito.
Document shared on www.docsity.com
Downloaded by: djfk-dddhis (aleksej.zuev.74000@gmail.com)

12.

ПРОИЗИ
О
Т
С
И
Р
СОЗДАНИЯВОДИТЕЛИМ И К Р О П Р О Ц Е С С О Р О В
Наиболее популярные
процессоры сегодня производят
фирмы Intel, AMD и IBM.
Большинство процессоров,
используемых в настоящее
время являются Intel –
совместимыми, то есть имеют
набор инструкций и интерфейсы
программирования,
используемые в процессорах
компании Intel.
Год
2007
Intel
30,.6%
AMD
13,1%
Другие
8,0%
2010
80,4%
19,3%
0,2%
2014
79,7%
20,1%
0,2%
2019
80,8%
20,9%
0,3%
