Компоновка автономно-стоящих противопесчаных фильтров. Технологии ОФС

1.

Нижнее заканчивание
Компоновка автономно-стоящих
противопесчаных фильтров
Технологии ОФС
ПБ-320
Ликвидация БС №1, бурение и
заканчивание БС №2 на бумаге
Антон Матюшкин \ Вадим Муртазин

2.

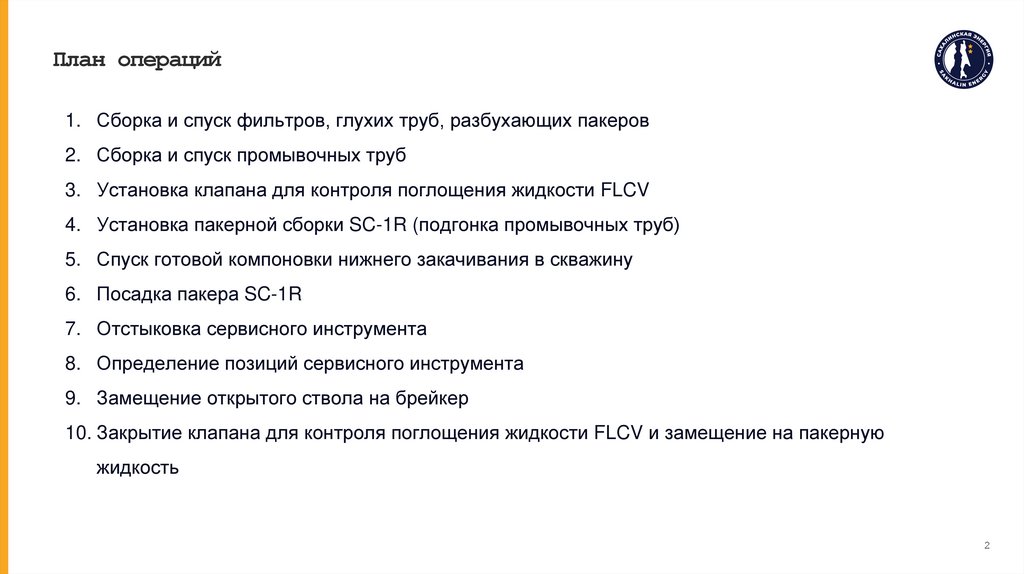

План операций
1. Сборка и спуск фильтров, глухих труб, разбухающих пакеров
2. Сборка и спуск промывочных труб
3. Установка клапана для контроля поглощения жидкости FLCV
4. Установка пакерной сборки SC-1R (подгонка промывочных труб)
5. Спуск готовой компоновки нижнего закачивания в скважину
6. Посадка пакера SC-1R
7. Отстыковка сервисного инструмента
8. Определение позиций сервисного инструмента
9. Замещение открытого ствола на брейкер
10. Закрытие клапана для контроля поглощения жидкости FLCV и замещение на пакерную
жидкость
2

3.

Задействованный персонал
Сертификация
Имя
Должность
Иммунный
статус
Мед. осмотр
Роль
PA
РТН
Электробезопасность
Охрана
труда
Спец.
тренинги
(работа на
высоте,
работа в
замкнутом
пространств
е, etc.)
BOSIET/
HUET/
SkyEscape/
CA-EBS
Дмитрий
Охотников
Инженер
20.05.2023*
25.08.2023
-
30.09.2024 19.12.2023 24.04.2025
n/a
20.07.2024
Айдар Галин
Инженер
16.09.2023
8.11.2023
-
01.10.2024 04.12.2023 04.04.2025
n/a
17.10.2025
Инженер
8.09.2023
7.11.2023
-
30.09.2024 01.12.2023 21.10.2025
n/a
23.10.2025
Инженер
17.06.2023*
1.12.2023
-
06.02.2024 26.09.2023 03.05.2025
n/a
24.08.2025
Александр
Амброх
Руслан
Талипов
* - Иммунный статус будет подтверждён в конце июня
3

4.

Схема компоновки сервисного инструмента
1. Подъёмный патрубок
2. Гидравлический установочный инструмент модели SC
3. Перепускной инструмент CS-AP
4. Створчатый противосвабирующий инструмент FASTool
5. Сдвигающий инструмент S-1 Shifting Tool
6. Многопозиционный цанговый инструмент SMART collet
7. Вертлюг для промывочных труб
1
2
3
4
5
6
7
4

5.

Схема компоновки системы контроля пескопроявления
1. Пакер модели SC-1R
1
2. Удлинитель гравийного фильтра для открытого ствола Model CS
3. Клапан для контроля поглощения жидкости FLCV
4. Механический фильтр EXCLUDER2000
5. Разбухающий пакер REPacker
2
AAEAAAD/////AQAAAAAAAAAMAgAAAFNFeGNlbE1hdGVyaWFsU2VsZWN0b3JQYW5lLCBWZXJzaW9uPTIuMy4w LjIzMjAsIEN1bHR1cmU9bmV1dHJhbCw gUHVibGljS2V5VG9rZW49bnVsbAUBAAAAP0V4Y2VsTWF0ZXJpYWxTZWxlY3RvclBhbmUuU2VsZWN0aW9uQ29udHJvbHMuRHdnQnVpbGRlckljb25Nb2RlbCcAAAAePEljb25OYW1lQ W5kSWQ+a19fQmFja2luZ0ZpZWxkGTxJY29uTmFtZT5rX19CYWNr aW5nRmllbGQZ PEljb25EYXRhPmtfX0JhY2tpbmdGaWVsZBs8UGFydEZhbWlseT5rX19CYWNraW5nR mllbGQiPFBhcnRGYW1pbHlNYXBw aW5nPmtfX0JhY2tpbmdGaWVsZBQ8VG9w PmtfX0JhY2tpbmdGaWVsZBU8TGV mdD5rX19CYWNr aW5nRmllbGQbPE1hdGVyaWFsTm8+a 19fQmFja2luZ0ZpZWxkFTxfcmVmPmtfX0JhY2tpbmdGaWVsZBo8U2hvcnREZXNjPmtfX0JhY2tpbmdGaWVsZBk8TG9uZ0Rlc2M+a19fQmFja2luZ0ZpZWxkEzxJZD5rX19CYWNraW5nRmllbGQXPElkVW5pdD5rX19CYWNr aW5nRmllbGQTPE9kPmtfX0JhY2tpbmdGaWVsZBc8T2RVbml0PmtfX0JhY2tpbmdGaWVsZCE8RGV mYXVsdFNob3J0RGVzYz5rX19CYWNraW5nRmllbGQePE92c mRTaG9ydERlc2M+a19fQmFja2luZ0ZpZWxkIDxEZWZhdWx0TG9uZ0Rlc2M+a19fQmFja2luZ0ZpZWxkHTxPdnJkTG9uZ0Rlc 2M+a19fQmFja2luZ0ZpZWxkGjxEZWZhdWx0SWQ+a19fQmFja2luZ0ZpZWxkHjxEZWZhdWx0SWRVbml0PmtfX0JhY2tpbmdGaWVsZBc8T3ZyZElkPmtfX0JhY2tpbmdGaWVsZBo8RGV mYXVsdE9kPmtfX0JhY2tpbmdGaWVsZB48RGV mYXVsdE9kVW5pdD5rX19CYWNr aW5nRmllbGQXPE92cmRPZD5rX19CYWNraW5nRmllbGQXPExlbmd0aD5r X19CYWNraW5nRmllbGQbPExlbmd0aFVuaXQ+a19fQmFja2luZ0ZpZWxkHTxNYXRlc mlhbERlc2M+a19fQmFja2luZ0ZpZWxkFjxEZXB0aD5rX19CYWNraW5nRmllbGQaP ExhdGVyYWxJZD5rX19CYWNraW5nRmllbGQZPEJyYW5jaElkPmtfX0JhY2tpbmdGaWVsZBY8SW5kZXg+a19fQmFja2luZ0ZpZWxkHDxTdHJpbmdJbmRleD5rX19CYWNra W5nRmllbGQUPFJvdz5rX19CYWNr aW5nRmllbGQXPEFjdGl2ZT5rX19CYWNraW5nRmllbGQWTWF0ZXJpYWx DaGFyY3RlcmlzdGljcxBNYXRlc mlhbFNlbEluZGV4HzxTY 2hlbWF0aWNJbmRleD5r X19CYWNraW5nRmllbGQHQ2FsbE91dA EBAQEBAAABAQEBAQEBAQEAAQABAQABAQAAAQEBAQEAAQAAAw MAAwYGAQEBAQsICAHhAVN5c3RlbS5Db2xsZWN0aW9ucy5HZW5lcmljLkRpY3Rpb25hcnlgMltbU3lzdGVtLkludDMyLCBtc2NvcmxpYiw gVmVyc2lvbj00LjAuMC4w LCBDdWx0dXJlPW5ldXRyYWw sIFB1YmxpY 0tleVRva2VuPWI3N2E1YzU2MTkzNGUw ODldLFtTeXN0ZW0uU3RyaW5nLCBtc2NvcmxpYiw gVmVyc2lvbj00LjAuMC4w LCBDdWx0dXJlPW5ldXRyYWw sIFB1YmxpY0tleVRva2VuPWI3N2E1YzU2MTkz NGUw ODldXX5TeXN0ZW0uQ29sbGVjdGlvbnMuR2VuZXJpYy5MaXN0YDFbW1N5c3RlbS5JbnQzMiw gbXNjb3JsaWIsIFZlcnNpb249NC4w LjAuMCw Q3VsdHVyZT1u
6. Устройство контроля притока EQUALIZER с механическим фильтром Excluder 2000
7. Уплотнительный патрубок с функцией освобождения при гидравлическом прихвате
инструмента
3
8. Башмак и муфта с обратными клапанами
8
7
6
5
4
5

6.

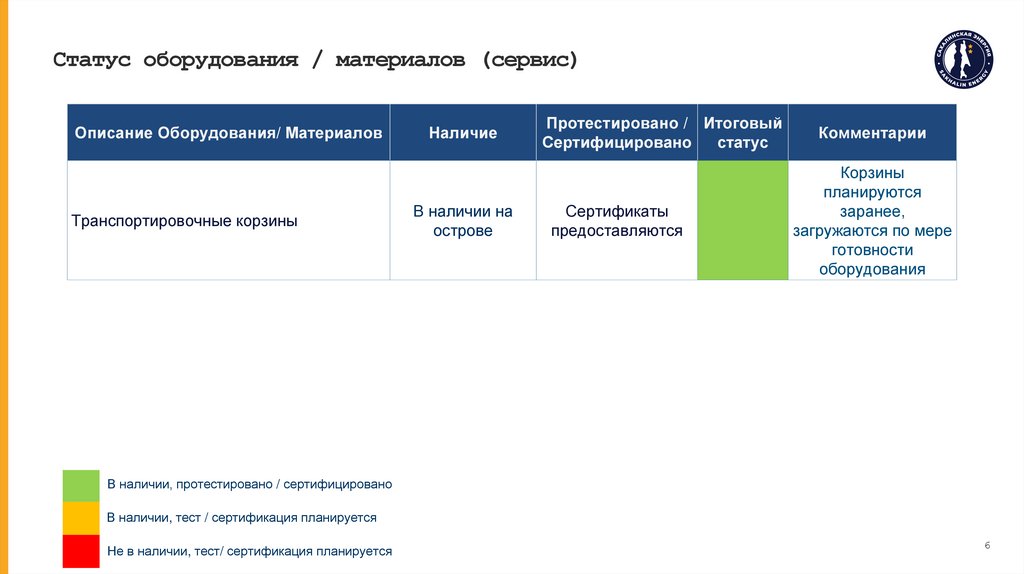

Статус оборудования / материалов (сервис)
Описание Оборудования/ Материалов
Транспортировочные корзины
Наличие
В наличии на
острове
Протестировано / Итоговый
Сертифицировано
статус
Сертификаты
предоставляются
Комментарии
Корзины
планируются
заранее,
загружаются по мере
готовности
оборудования
В наличии, протестировано / сертифицировано
В наличии, тест / сертификация планируется
Не в наличии, тест/ сертификация планируется
6

7.

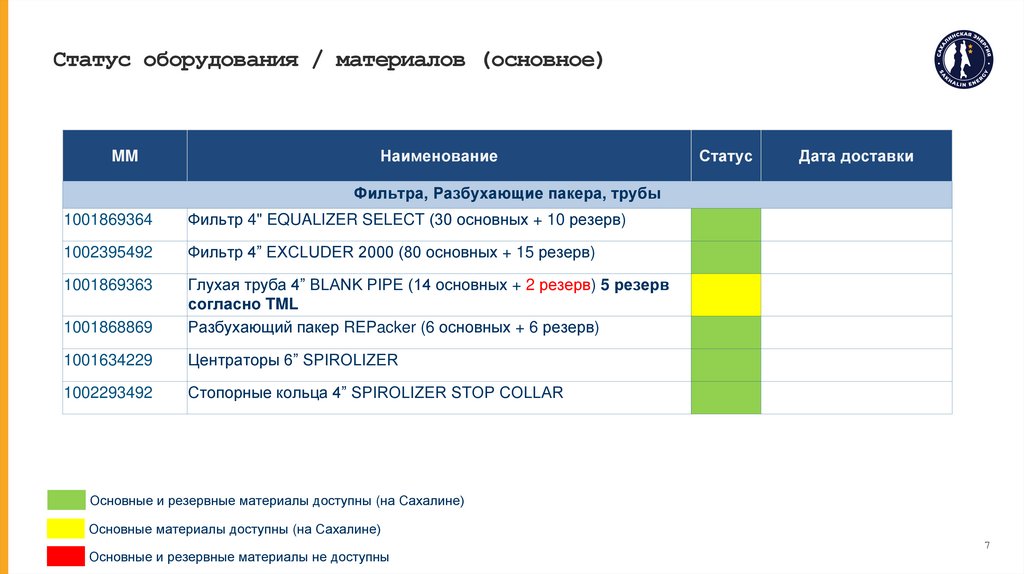

Статус оборудования / материалов (основное)
MM
Наименование
Статус
Дата доставки
Фильтра, Разбухающие пакера, трубы
1001869364
Фильтр 4" EQUALIZER SELECT (30 основных + 10 резерв)
1002395492
Фильтр 4” EXCLUDER 2000 (80 основных + 15 резерв)
1001869363
1001868869
Глухая труба 4” BLANK PIPE (14 основных + 2 резерв) 5 резерв
согласно TML
Разбухающий пакер REPacker (6 основных + 6 резерв)
1001634229
Центраторы 6” SPIROLIZER
1002293492
Стопорные кольца 4” SPIROLIZER STOP COLLAR
Основные и резервные материалы доступны (на Сахалине)
Основные материалы доступны (на Сахалине)
Основные и резервные материалы не доступны
7

8.

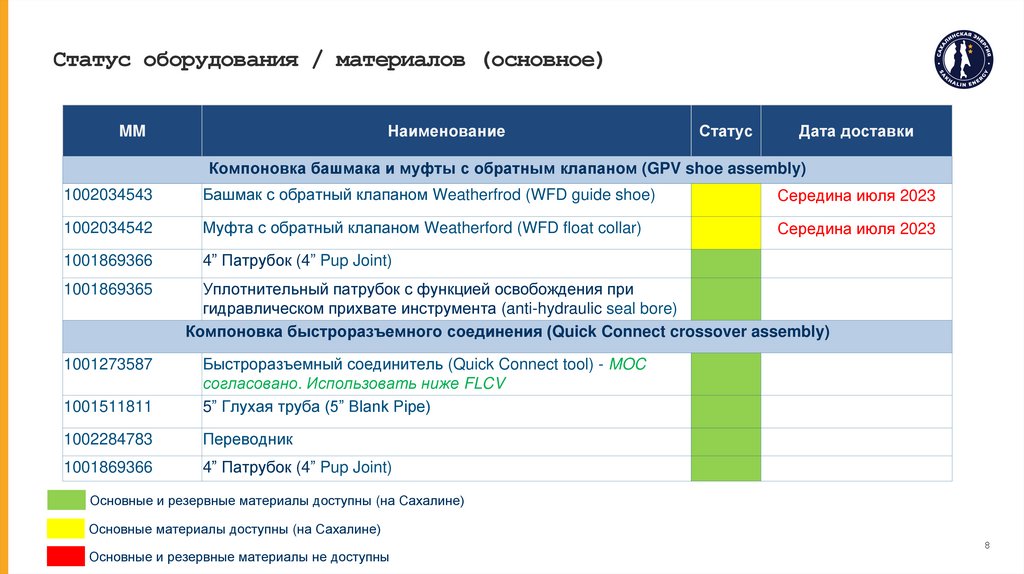

Статус оборудования / материалов (основное)
Наименование
MM
Статус
Дата доставки
Компоновка башмака и муфты с обратным клапаном (GPV shoe assembly)
1002034543
Башмак с обратный клапаном Weatherfrod (WFD guide shoe)
Середина июля 2023
1002034542
Муфта с обратный клапаном Weatherford (WFD float collar)
Середина июля 2023
1001869366
4” Патрубок (4” Pup Joint)
1001869365
Уплотнительный патрубок с функцией освобождения при
гидравлическом прихвате инструмента (anti-hydraulic seal bore)
Компоновка быстроразъемного соединения (Quick Connect crossover assembly)
1001511811
Быстроразъемный соединитель (Quick Connect tool) - MOC
согласовано. Использовать ниже FLCV
5” Глухая труба (5” Blank Pipe)
1002284783
Переводник
1001869366
4” Патрубок (4” Pup Joint)
1001273587
Основные и резервные материалы доступны (на Сахалине)
Основные материалы доступны (на Сахалине)
Основные и резервные материалы не доступны
8

9.

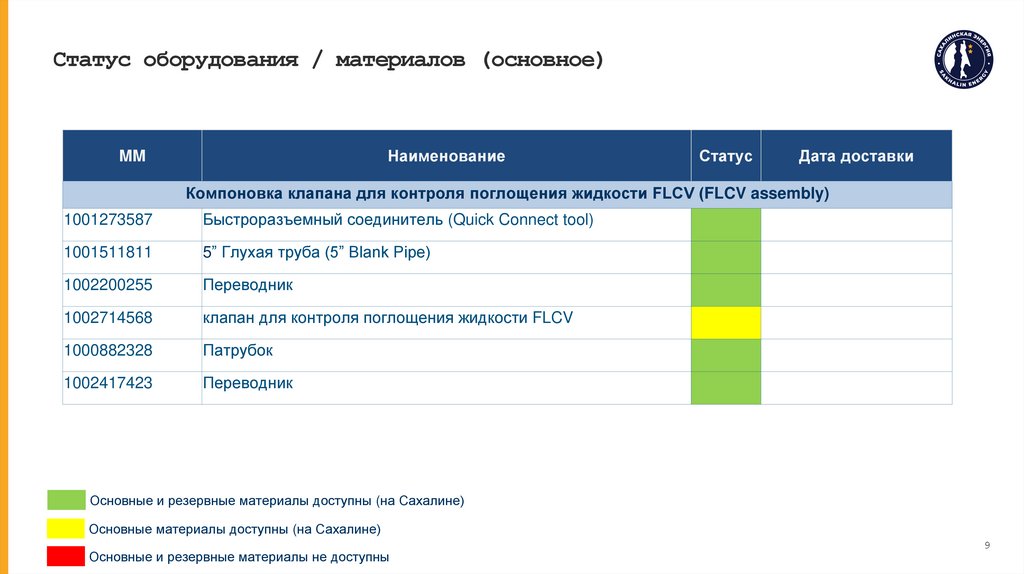

Статус оборудования / материалов (основное)
Наименование
MM
Статус
Дата доставки
Компоновка клапана для контроля поглощения жидкости FLCV (FLCV assembly)
1001273587
Быстроразъемный соединитель (Quick Connect tool)
1001511811
5” Глухая труба (5” Blank Pipe)
1002200255
Переводник
1002714568
клапан для контроля поглощения жидкости FLCV
1000882328
Патрубок
1002417423
Переводник
Основные и резервные материалы доступны (на Сахалине)
Основные материалы доступны (на Сахалине)
Основные и резервные материалы не доступны
9

10.

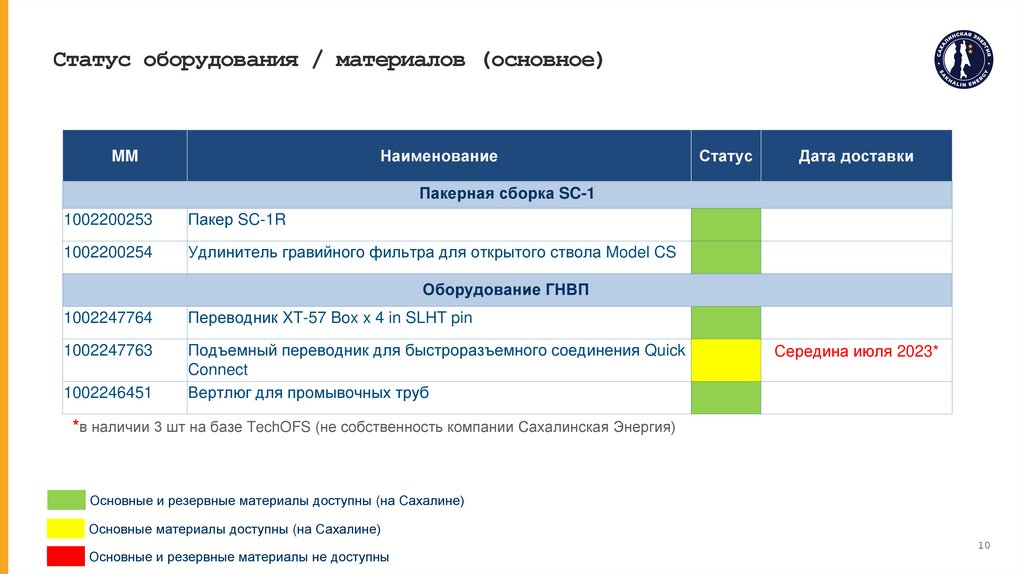

Статус оборудования / материалов (основное)
Наименование
MM
Статус
Дата доставки
Пакерная сборка SC-1
1002200253
Пакер SC-1R
1002200254
Удлинитель гравийного фильтра для открытого ствола Model CS
Оборудование ГНВП
1002247764
Переводник XT-57 Box x 4 in SLHT pin
1002247763
Подъемный переводник для быстроразъемного соединения Quick
Connect
Вертлюг для промывочных труб
1002246451
Середина июля 2023*
*в наличии 3 шт на базе TechOFS (не собственность компании Сахалинская Энергия)
Основные и резервные материалы доступны (на Сахалине)
Основные материалы доступны (на Сахалине)
Основные и резервные материалы не доступны
10

11.

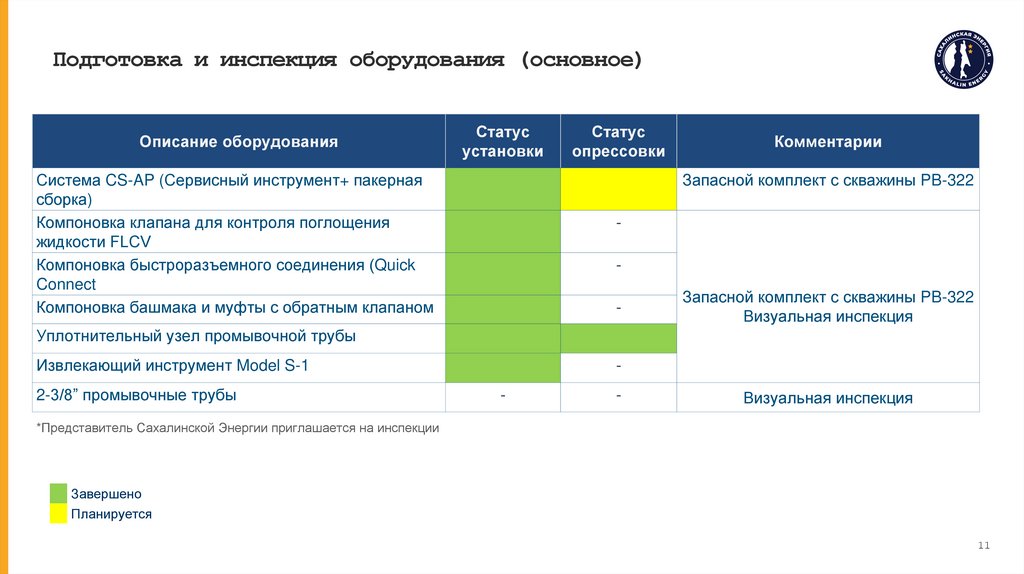

Подготовка и инспекция оборудования (основное)
Описание оборудования
Статус
установки
Система CS-AP (Сервисный инструмент+ пакерная
сборка)
Компоновка клапана для контроля поглощения
жидкости FLCV
Компоновка быстроразъемного соединения (Quick
Connect
Компоновка башмака и муфты с обратным клапаном
Статус
опрессовки
Комментарии
Запасной комплект с скважины PB-322
-
-
Запасной комплект с скважины PB-322
Визуальная инспекция
Уплотнительный узел промывочной трубы
Извлекающий инструмент Model S-1
2-3/8” промывочные трубы
-
-
Визуальная инспекция
*Представитель Сахалинской Энергии приглашается на инспекции
Завершено
Планируется
11

12.

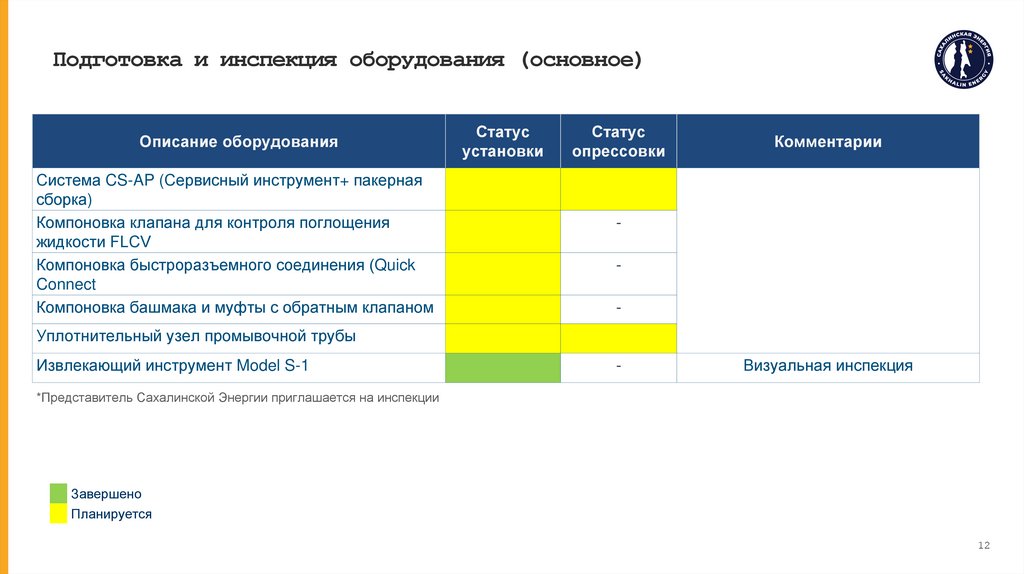

Подготовка и инспекция оборудования (основное)
Описание оборудования
Система CS-AP (Сервисный инструмент+ пакерная
сборка)
Компоновка клапана для контроля поглощения
жидкости FLCV
Компоновка быстроразъемного соединения (Quick
Connect
Компоновка башмака и муфты с обратным клапаном
Статус
установки
Статус
опрессовки
Комментарии
-
-
Уплотнительный узел промывочной трубы
Извлекающий инструмент Model S-1
-
Визуальная инспекция
*Представитель Сахалинской Энергии приглашается на инспекции
Завершено
Планируется
12

13.

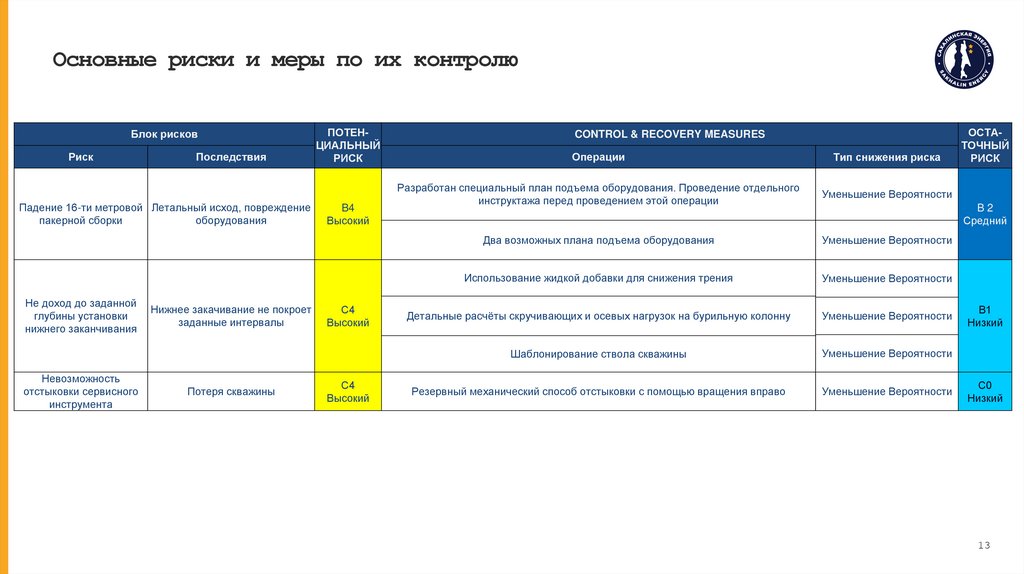

Основные риски и меры по их контролю
Блок рисков
Риск
Последствия
Падение 16-ти метровой Летальный исход, повреждение
пакерной сборки
оборудования
Не доход до заданной
глубины установки
нижнего заканчивания
Невозможность
отстыковки сервисного
инструмента
Нижнее закачивание не покроет
заданные интервалы
Потеря скважины
ПОТЕНЦИАЛЬНЫЙ
РИСК
B4
Высокий
С4
Высокий
С4
Высокий
CONTROL & RECOVERY MEASURES
Операции
Тип снижения риска
Разработан специальный план подъема оборудования. Проведение отдельного
инструктажа перед проведением этой операции
Уменьшение Вероятности
Два возможных плана подъема оборудования
Уменьшение Вероятности
Использование жидкой добавки для снижения трения
Уменьшение Вероятности
Детальные расчёты скручивающих и осевых нагрузок на бурильную колонну
Уменьшение Вероятности
Шаблонирование ствола скважины
Уменьшение Вероятности
Резервный механический способ отстыковки с помощью вращения вправо
Уменьшение Вероятности
ОСТАТОЧНЫЙ
РИСК
B2
Средний
В1
Низкий
С0
Низкий
13

14.

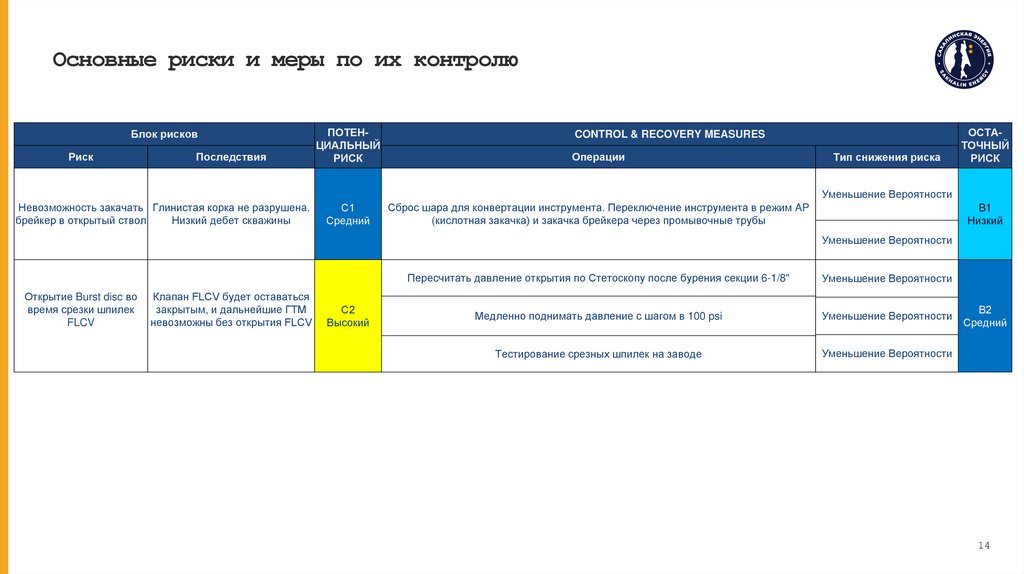

Основные риски и меры по их контролю
Блок рисков
Риск
Последствия
ПОТЕНЦИАЛЬНЫЙ
РИСК
CONTROL & RECOVERY MEASURES
Операции
Тип снижения риска
ОСТАТОЧНЫЙ
РИСК
Уменьшение Вероятности
Невозможность закачать Глинистая корка не разрушена.
брейкер в открытый ствол
Низкий дебет скважины
С1
Средний
Сброс шара для конвертации инструмента. Переключение инструмента в режим AP
(кислотная закачка) и закачка брейкера через промывочные трубы
B1
Низкий
Уменьшение Вероятности
Открытие Burst disc во
время срезки шпилек
FLCV
Клапан FLCV будет оставаться
закрытым, и дальнейшие ГТМ
невозможны без открытия FLCV
С2
Высокий
Пересчитать давление открытия по Стетоскопу после бурения секции 6-1/8"
Уменьшение Вероятности
Медленно поднимать давление с шагом в 100 psi
Уменьшение Вероятности
Тестирование срезных шпилек на заводе
Уменьшение Вероятности
В2
Средний
14

15.

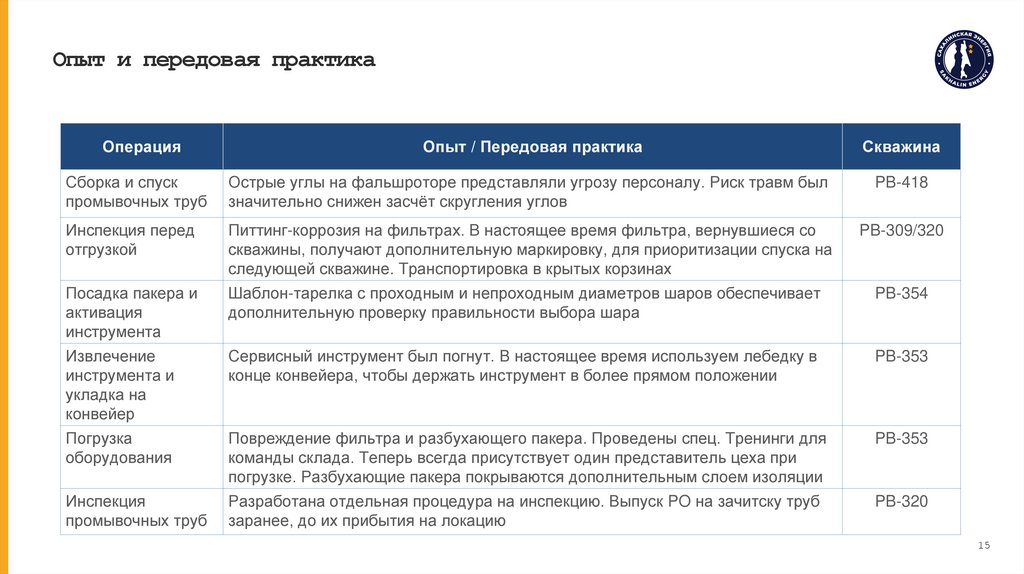

Опыт и передовая практика
Операция
Опыт / Передовая практика
Скважина
Сборка и спуск
промывочных труб
Острые углы на фальшроторе представляли угрозу персоналу. Риск травм был
значительно снижен засчёт скругления углов
PB-418
Инспекция перед
отгрузкой
Питтинг-коррозия на фильтрах. В настоящее время фильтра, вернувшиеся со
скважины, получают дополнительную маркировку, для приоритизации спуска на
следующей скважине. Транспортировка в крытых корзинах
PB-309/320
Посадка пакера и
активация
инструмента
Шаблон-тарелка с проходным и непроходным диаметров шаров обеспечивает
дополнительную проверку правильности выбора шара
PB-354
Извлечение
инструмента и
укладка на
конвейер
Сервисный инструмент был погнут. В настоящее время используем лебедку в
конце конвейера, чтобы держать инструмент в более прямом положении
PB-353
Погрузка
оборудования
Повреждение фильтра и разбухающего пакера. Проведены спец. Тренинги для
команды склада. Теперь всегда присутствует один представитель цеха при
погрузке. Разбухающие пакера покрываются дополнительным слоем изоляции
PB-353
Инспекция
промывочных труб
Разработана отдельная процедура на инспекцию. Выпуск PO на зачитску труб
заранее, до их прибытия на локацию
PB-320
15

16.

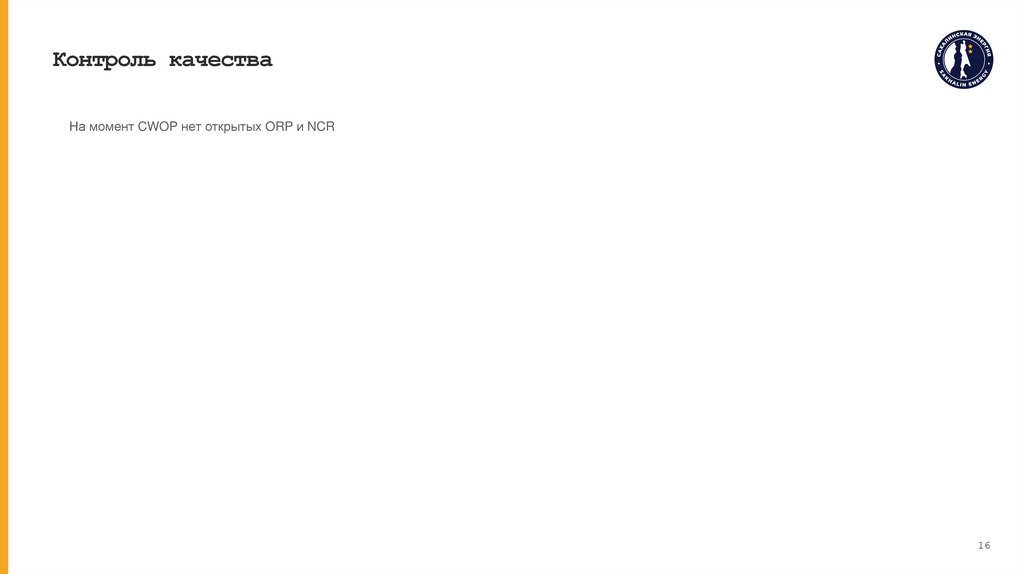

Контроль качества
На момент CWOP нет открытых ORP и NCR
16

17.

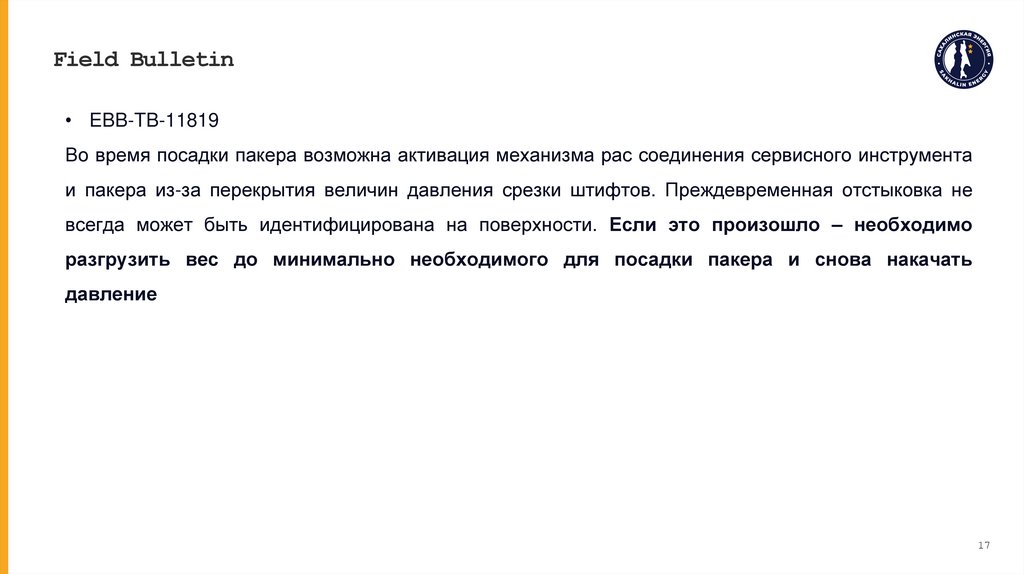

Field Bulletin
• EBB-TB-11819
Во время посадки пакера возможна активация механизма рас соединения сервисного инструмента
и пакера из-за перекрытия величин давления срезки штифтов. Преждевременная отстыковка не
всегда может быть идентифицирована на поверхности. Если это произошло – необходимо
разгрузить вес до минимально необходимого для посадки пакера и снова накачать
давление
17

18.

Вопросы и предложения к ООО «Сахалинская Энергия»
18
