Подсистема ISUP

1.

Костюкович Н.Ф.,
СибГУТИ, Новосибирск
Тел. (383)-2-69-82-42,
E-mail: [email protected]

2.

Подсистема ISUP

3.

Подсистема пользователей ISUP

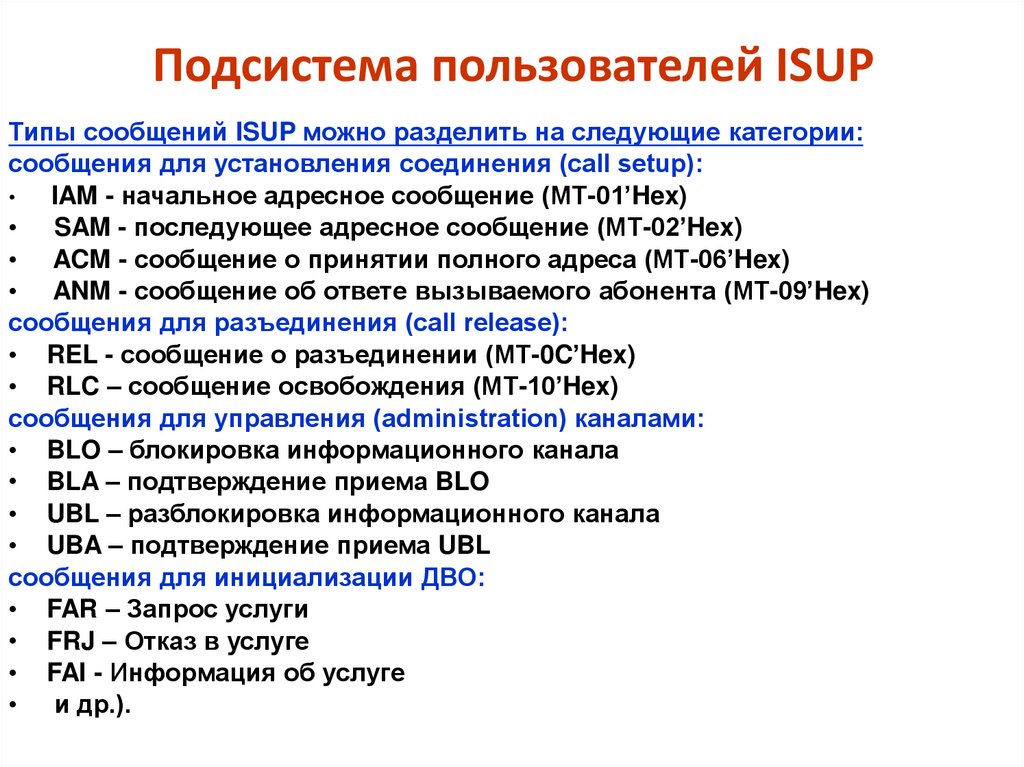

Типы сообщений ISUP можно разделить на следующие категории:
сообщения для установления соединения (call setup):
IAM - начальное адресное сообщение (МТ-01’Hex)
• SAM - последующее адресное сообщение (МТ-02’Hex)
• ACM - сообщение о принятии полного адреса (МТ-06’Hex)
• ANM - сообщение об ответе вызываемого абонента (МТ-09’Hex)
сообщения для разъединения (call release):
• REL - сообщение о разъединении (МТ-0C’Hex)
• RLC – сообщение освобождения (МТ-10’Hex)
сообщения для управления (administration) каналами:
• BLO – блокировка информационного канала
• BLA – подтверждение приема BLO
• UBL – разблокировка информационного канала
• UBA – подтверждение приема UBL
сообщения для инициализации ДВО:
• FAR – Запрос услуги
• FRJ – Отказ в услуге
• FAI - Информация об услуге
• и др.).

4.

РАТС - В
РАТС - А
SPА
IAM
SPВ
ACM
ANM
Разговор
REL
RLC
Успешное установление соединения.

5.

6.

ПРИМЕР СООБЩЕНИЯ ISUP
F
82 9E 1C 85 41 60 00 38 F3 00 01 00 48 00 F6 03
SIO
RL
MT
02 0A 08 83 10 83 21 12 51 72 0F 08 01 01 00
V
O

7.

82 9E 1C 85 41 60 00 38 F3 00 01 00 48 00 F6 03
….
82 – ОБИ, ОПН
1 000 0010
ОБИ=1 ОПН=2
9Е – ПБИ, ППН
1 001 1110
ПБИ=1 ППН=30

8.

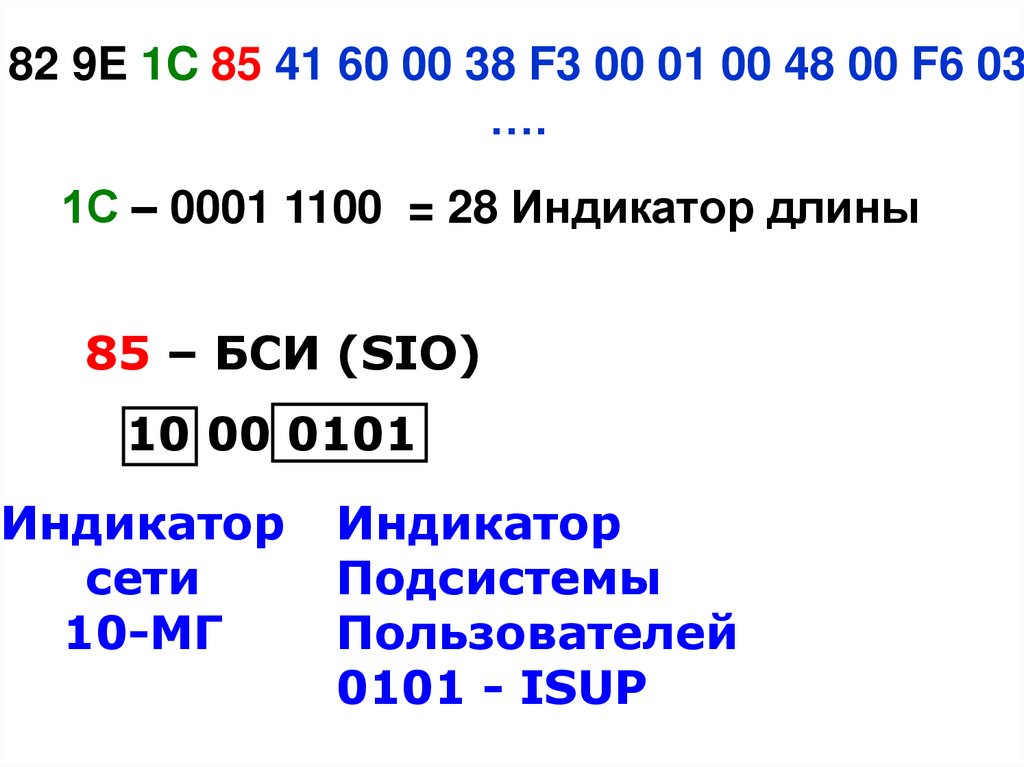

82 9E 1C 85 41 60 00 38 F3 00 01 00 48 00 F6 03
….
1С – 0001 1100 = 28 Индикатор длины
85 – БСИ (SIO)
10 00 0101
Индикатор
сети
10-МГ
Индикатор
Подсистемы
Пользователей
0101 - ISUP

9.

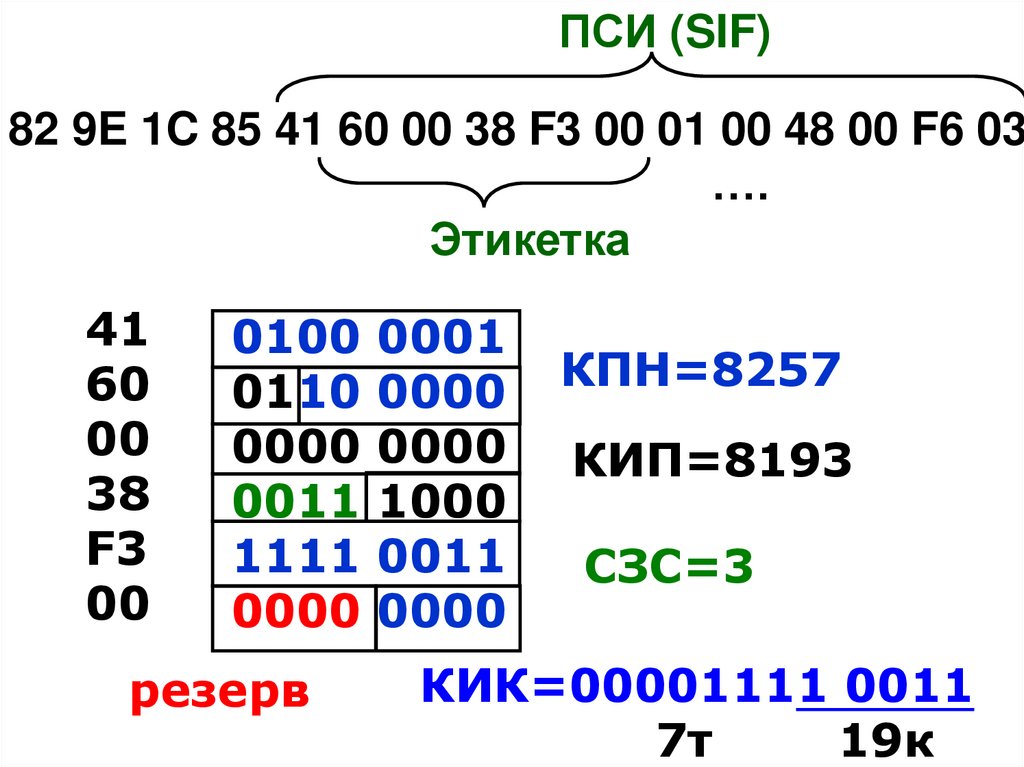

ПСИ (SIF)
82 9E 1C 85 41 60 00 38 F3 00 01 00 48 00 F6 03
….
Этикетка
41
60
00
38
F3
00
0100 0001
0110 0000
0000 0000
0011 1000
1111 0011
0000 0000
резерв
КПН=8257
КИП=8193
СЗС=3
КИК=00001111 0011
7т
19к

10.

мт
82 9E 1C 85 41 60 00 38 F3 00 0100 48 00 F6 03
Этикетка
01 – ТИП СООБЩЕНИЯ (IAM)

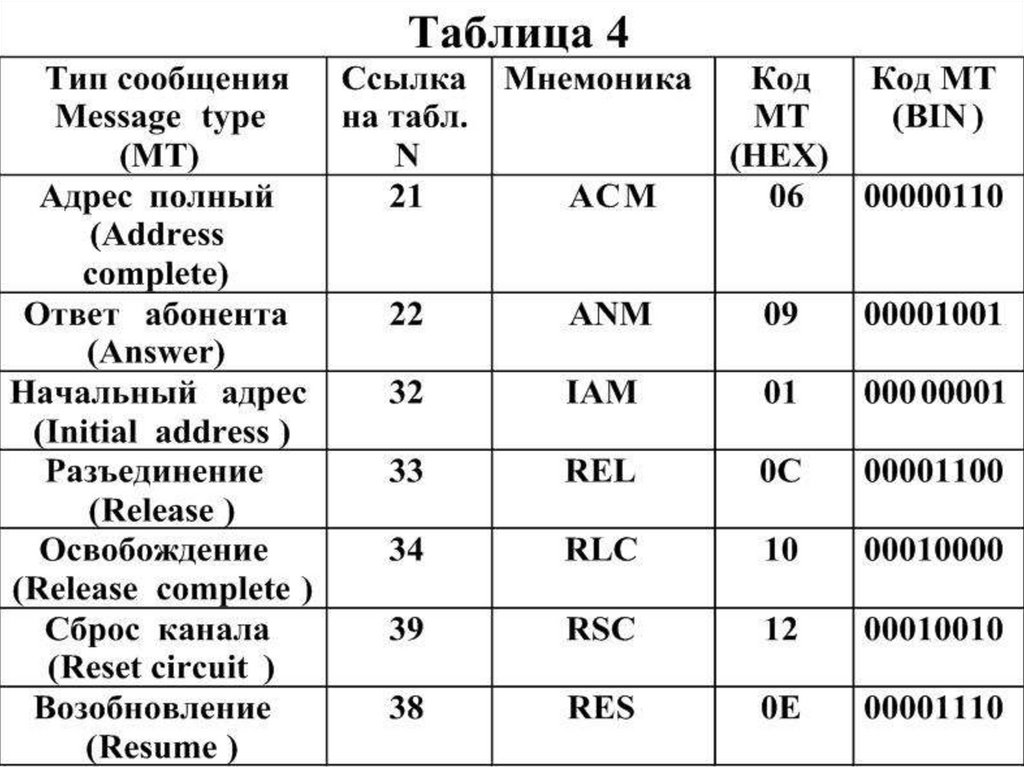

Тип сообщения определяем по
таблице 4 рекомендаций Q.763

11.

12.

13.

• 01 00 48 00 F6 03
F2
3.35
МТ
IAM
F1
F4
3.11
F3
3.23
F5
3.54
V
3.9

14.

15.

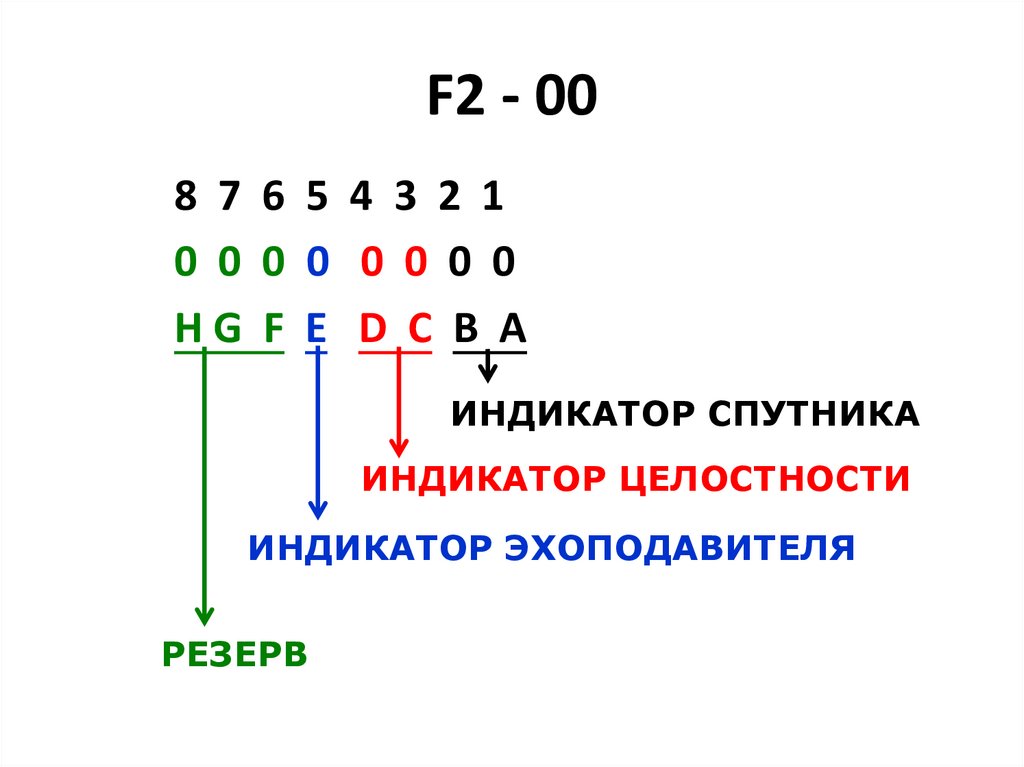

F2 - 00
8 7 6 5 4 3 2 1
0 0 0 0 0 0 0 0
HG F E D C B A
ИНДИКАТОР СПУТНИКА
ИНДИКАТОР ЦЕЛОСТНОСТИ
ИНДИКАТОР ЭХОПОДАВИТЕЛЯ
РЕЗЕРВ

16.

17.

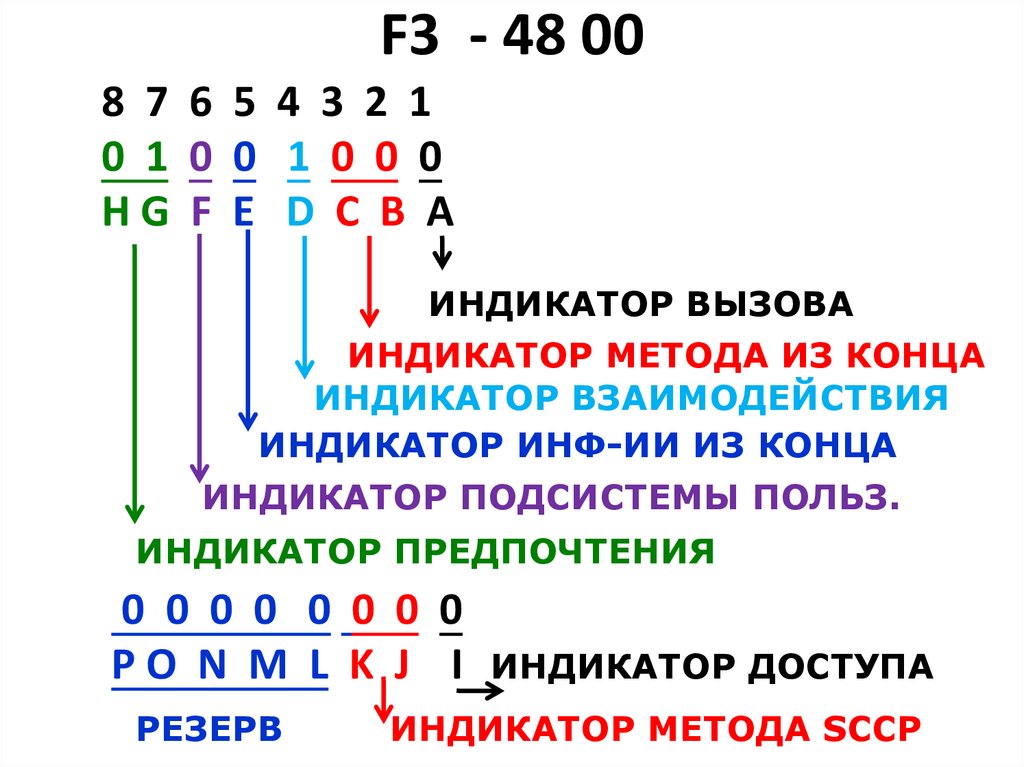

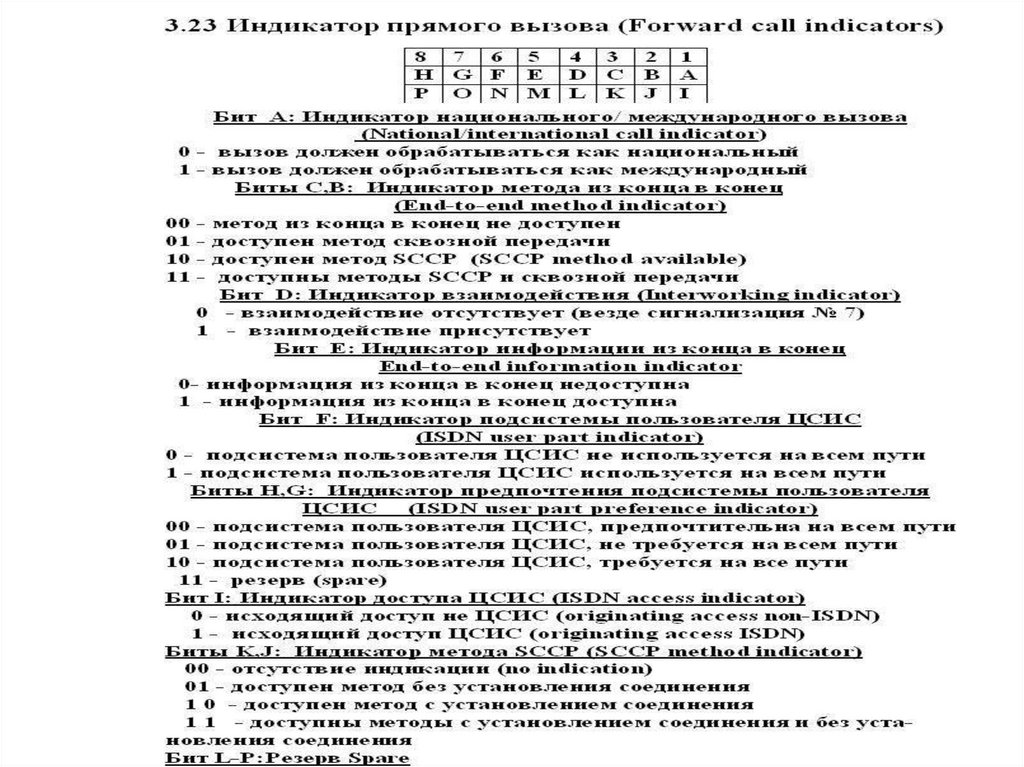

F3 - 48 00
8 7 6 5 4 3 2 1
0 1 0 0 1 0 0 0
HG F E D C B A
ИНДИКАТОР ВЫЗОВА
ИНДИКАТОР МЕТОДА ИЗ КОНЦА
ИНДИКАТОР ВЗАИМОДЕЙСТВИЯ
ИНДИКАТОР ИНФ-ИИ ИЗ КОНЦА
ИНДИКАТОР ПОДСИСТЕМЫ ПОЛЬЗ.
ИНДИКАТОР ПРЕДПОЧТЕНИЯ
0 0 0 0 0 0 0 0
P O N M L K J I ИНДИКАТОР ДОСТУПА
РЕЗЕРВ
ИНДИКАТОР МЕТОДА SCCP

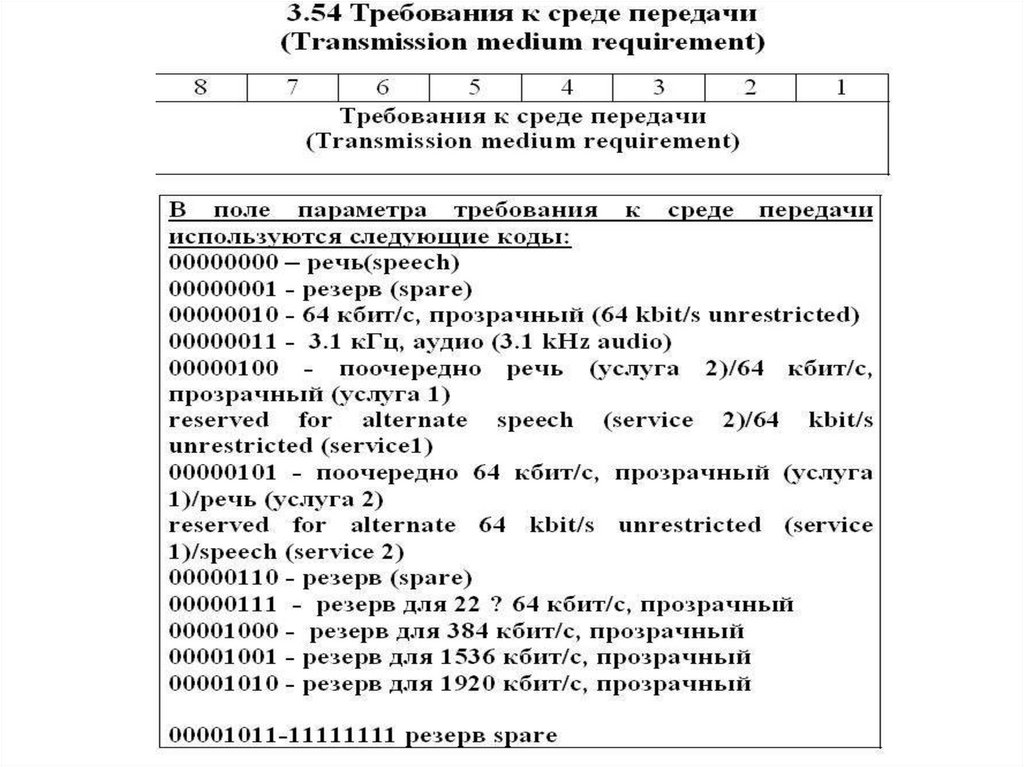

18.

19.

20.

21.

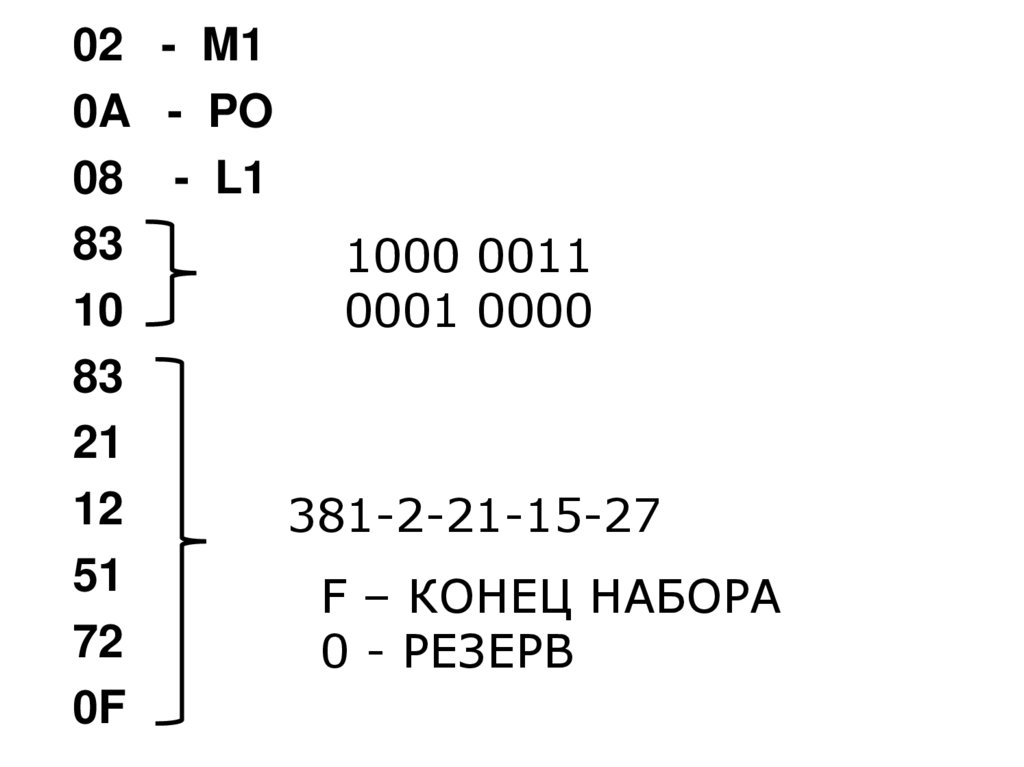

02 - M1
0A - PO
08 - L1
83
1000 0011
10
0001 0000
83
21
12
381-2-21-15-27
51
F – КОНЕЦ НАБОРА
72
0 - РЕЗЕРВ
0F

22.

Таблица №5

23.

24.

08 – ИМЯ
01 – ДЛИНА
01 – О1
8 7 6 5 4 3 2 1
0 0 0 0 0 0 0 1
HG F E D C B A
ИНДИКАТОР ВЫЗОВА
РЕЗЕРВ

25.

FIN
