Объем и нормы испытаний воздушных и кабельных линий

1.

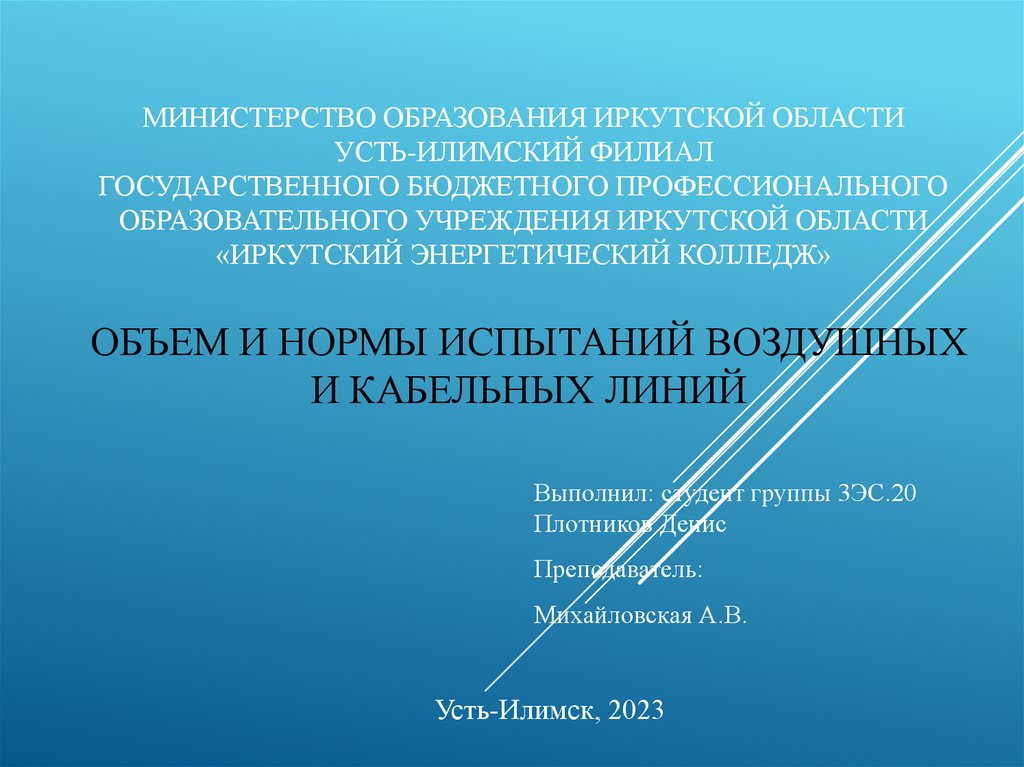

МИНИСТЕРСТВО ОБРАЗОВАНИЯ ИРКУТСКОЙ ОБЛАСТИ
УСТЬ-ИЛИМСКИЙ ФИЛИАЛ
ГОСУДАРСТВЕННОГО БЮДЖЕТНОГО ПРОФЕССИОНАЛЬНОГО
ОБРАЗОВАТЕЛЬНОГО УЧРЕЖДЕНИЯ ИРКУТСКОЙ ОБЛАСТИ
«ИРКУТСКИЙ ЭНЕРГЕТИЧЕСКИЙ КОЛЛЕДЖ»
ОБЪЕМ И НОРМЫ ИСПЫТАНИЙ ВОЗДУШНЫХ
И КАБЕЛЬНЫХ ЛИНИЙ
Выполнил: студент группы 3ЭС.20
Плотников Денис
Преподаватель:
Михайловская А.В.
Усть-Илимск, 2023

2.

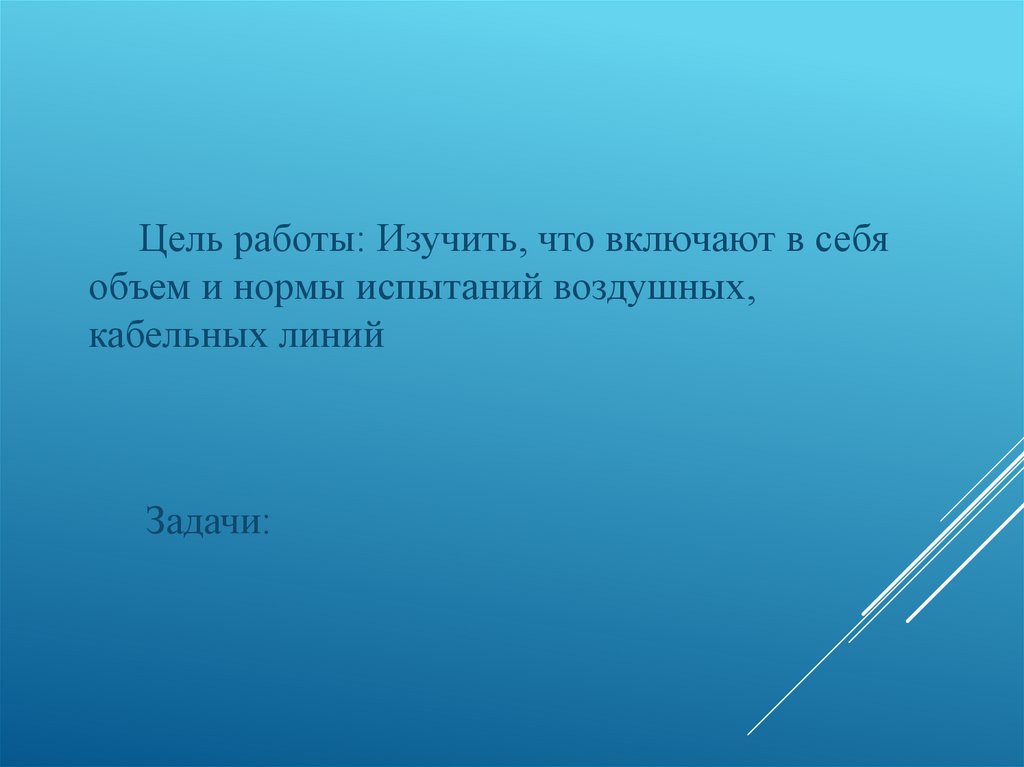

Цель работы: Изучить, что включают в себя
объем и нормы испытаний воздушных,
кабельных линий
Задачи:

3.

Тема актуальна для людей учащихся на профессию техник-электрик
Актуальность темы:

4.

Введение
Воздушная линия электропередачи (ВЛ) - устройство, предназначенное для
передачи или распределения электрической энергии по проводам, находящимся на
открытом воздухе и прикреплённым с помощью траверс (кронштейнов),
изоляторов и арматуры к опорам или другим сооружениям (мостам,
путепроводам). ВЛи - воздушная линия, выполненная изолированными проводами
(СИП).

5.

Перед прокладкой кабелей
Перед прокладкой кабелей на все барабаны с кабелем должны
быть представлены протоколы заводских испытаний. В случае
отсутствия протоколов заводских испытаний или их дубликатов на
монтажной площадке непосредственно перед прокладкой
производят испытания кабелей по заводским нормам для данной
марки и напряжения кабеля.

6.

Разборка и осмотр
Разборку, осмотр и измерение элементов
образцов кабелей производят в электротехнических
лабораториях предприятий электросетей и их
районов в соответствии с требованиями «Правил
технической эксплуатации электрических станций»

7.

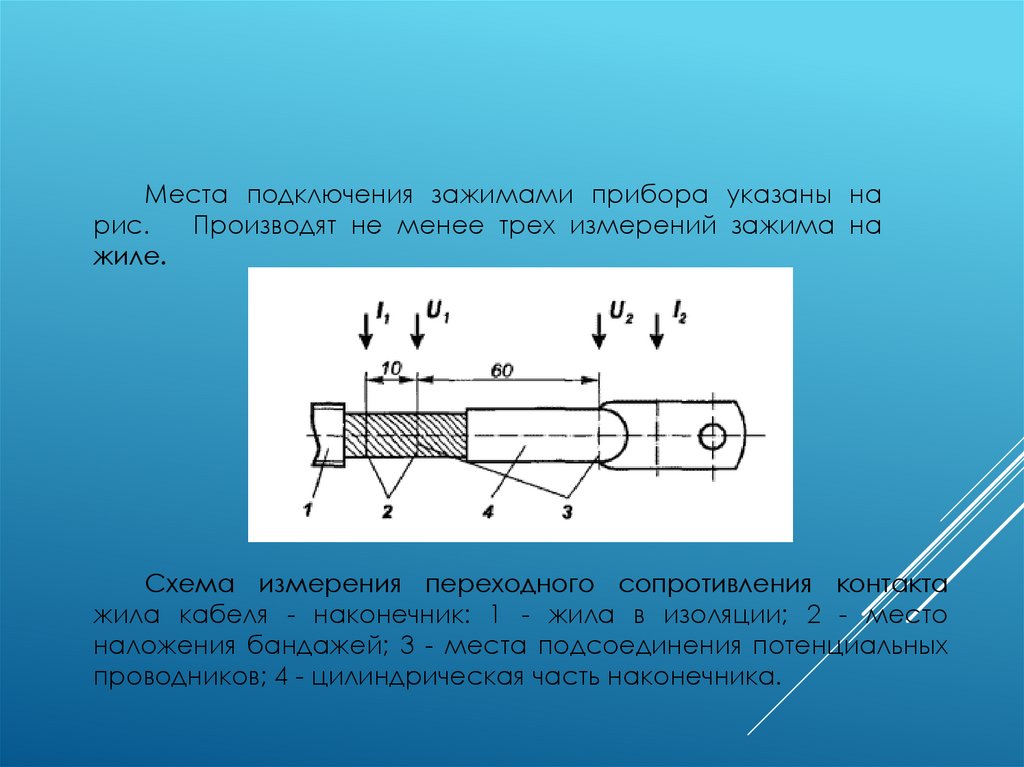

Места подключения зажимами прибора указаны на
рис.
Производят не менее трех измерений зажима на
жиле.
Схема измерения переходного сопротивления контакта
жила кабеля - наконечник: 1 - жила в изоляции; 2 - место
наложения бандажей; 3 - места подсоединения потенциальных
проводников; 4 - цилиндрическая часть наконечника.

8.

ТРЕБОВАНИЯ К ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ
ПРИ ПРОВЕДЕНИИ ИЗМЕРЕНИЙ И ИСПЫТАНИЙ
1. При подготовке к испытаниям и измерениям необходимо выполнить организационные и
технические мероприятия при работе в электроустановках в соответствии с Правила-ми по охране
труда (правил безопасности) при эксплуатации электроустановок (ПОТЭЭ), требованиями ГОСТ
12.3.019-80 «Испытания и измерения электрические. Общие требования безопасности», при
проведении испытаний руководствоваться требованиями «Инструкции по охране труда при
проведении испытаний воздушных линий электропередач».
2. При измерениях в электроустановках напряжением до и выше 1000В обязательно использование
средств защиты и плакатов безопасности.
3. При окончании работ необходимо убрать рабочее место, восстановив нарушенные в процессе
работы коммутационные соединения (если таковые имели место).
4. Не допускаются работы в неосвещенных местах. Освещенность рабочих мест при испытаниях
должна быть равномерной, без слепящего действия осветительных устройств на работающих.
5. Напряженность электрического и магнитного полей не должна превышать предельно допустимых
уровней этих факторов, шумовое воздействие - норм звуковой мощности оборудования, установленных
соответствующими санитарными нормами и стандартами
6. Дополнительных мер по охране окружающей среды при выполнении измерений не требуется.

9.

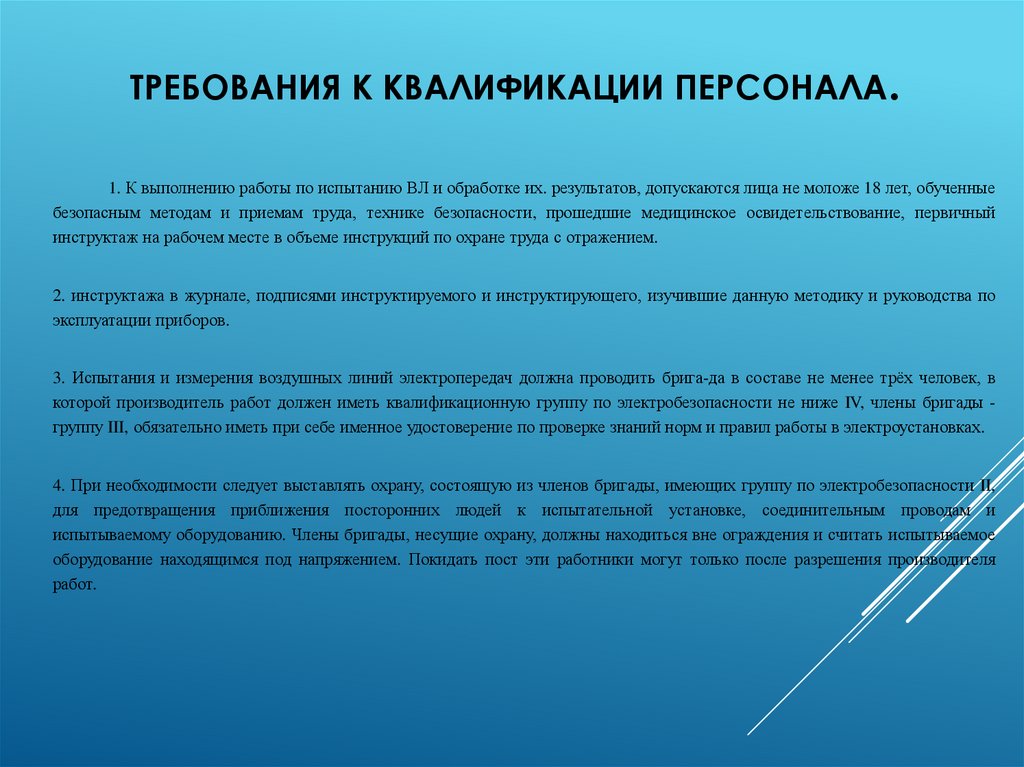

ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПЕРСОНАЛА.
1. К выполнению работы по испытанию ВЛ и обработке их. результатов, допускаются лица не моложе 18 лет, обученные
безопасным методам и приемам труда, технике безопасности, прошедшие медицинское освидетельствование, первичный
инструктаж на рабочем месте в объеме инструкций по охране труда с отражением.
2. инструктажа в журнале, подписями инструктируемого и инструктирующего, изучившие данную методику и руководства по
эксплуатации приборов.
3. Испытания и измерения воздушных линий электропередач должна проводить брига-да в составе не менее трёх человек, в
которой производитель работ должен иметь квалификационную группу по электробезопасности не ниже IV, члены бригады группу III, обязательно иметь при себе именное удостоверение по проверке знаний норм и правил работы в электроустановках.
4. При необходимости следует выставлять охрану, состоящую из членов бригады, имеющих группу по электробезопасности II,
для предотвращения приближения посторонних людей к испытательной установке, соединительным проводам и
испытываемому оборудованию. Члены бригады, несущие охрану, должны находиться вне ограждения и считать испытываемое
оборудование находящимся под напряжением. Покидать пост эти работники могут только после разрешения производителя
работ.

10.

УСЛОВИЯ ИСПЫТАНИЙ
1. Воздушные линии электропередач испытываются в
электроустановках при приемо-сдаточных испытаниях и в
процессе текущей эксплуатации.
2.
Нормальные условия проведения измерения испытаний:
• температура воздуха при измерении +5+40 °С,
относительная
влажность
воздуха
30-80%.
• атмосферное давление - не нормируется, но учитывается в
протоколе испытаний.

11.

ВЫПОЛНЕНИЕ ИСПЫТАНИЙ

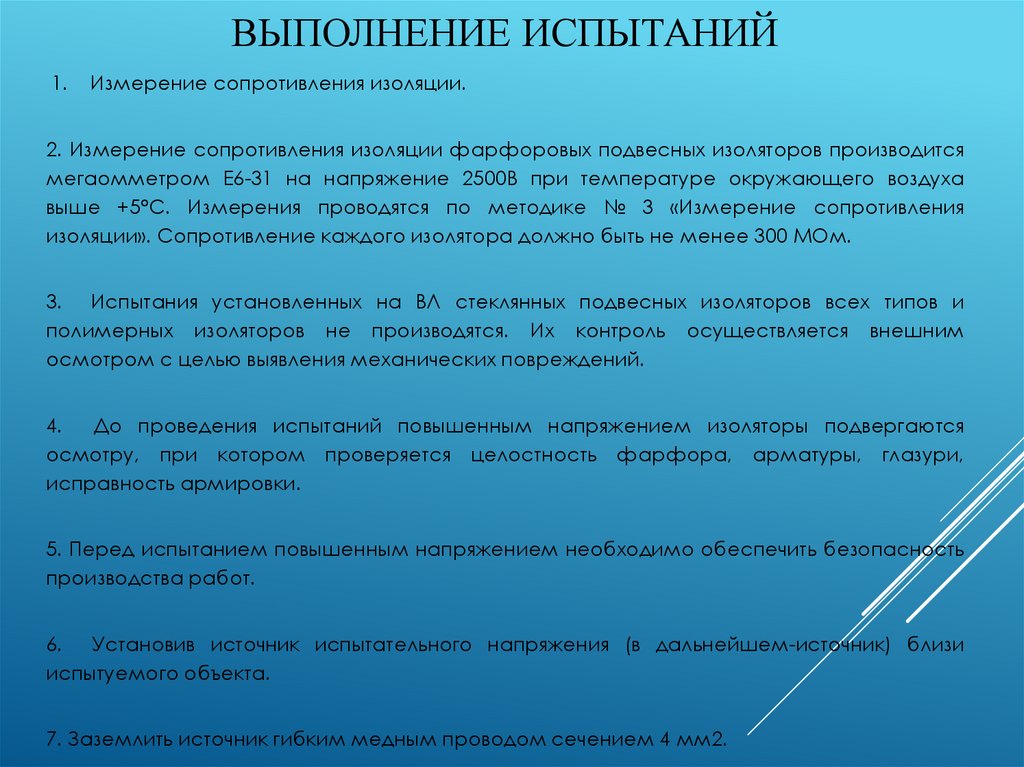

1.
Измерение сопротивления изоляции.
2. Измерение сопротивления изоляции фарфоровых подвесных изоляторов производится
мегаомметром Е6-31 на напряжение 2500В при температуре окружающего воздуха
выше +5°С. Измерения проводятся по методике № 3 «Измерение сопротивления
изоляции». Сопротивление каждого изолятора должно быть не менее 300 МОм.
3. Испытания установленных на ВЛ стеклянных подвесных изоляторов всех типов и
полимерных изоляторов не производятся. Их контроль осуществляется внешним
осмотром с целью выявления механических повреждений.
4.
До проведения испытаний повышенным напряжением изоляторы подвергаются
осмотру, при котором проверяется целостность фарфора, арматуры, глазури,
исправность армировки.
5. Перед испытанием повышенным напряжением необходимо обеспечить безопасность
производства работ.
6. Установив источник испытательного напряжения (в дальнейшем-источник) близи
испытуемого объекта.
7. Заземлить источник гибким медным проводом сечением 4 мм2.

12.

ОБРАБОТКА РЕЗУЛЬТАТОВ ИСПЫТАНИЙ

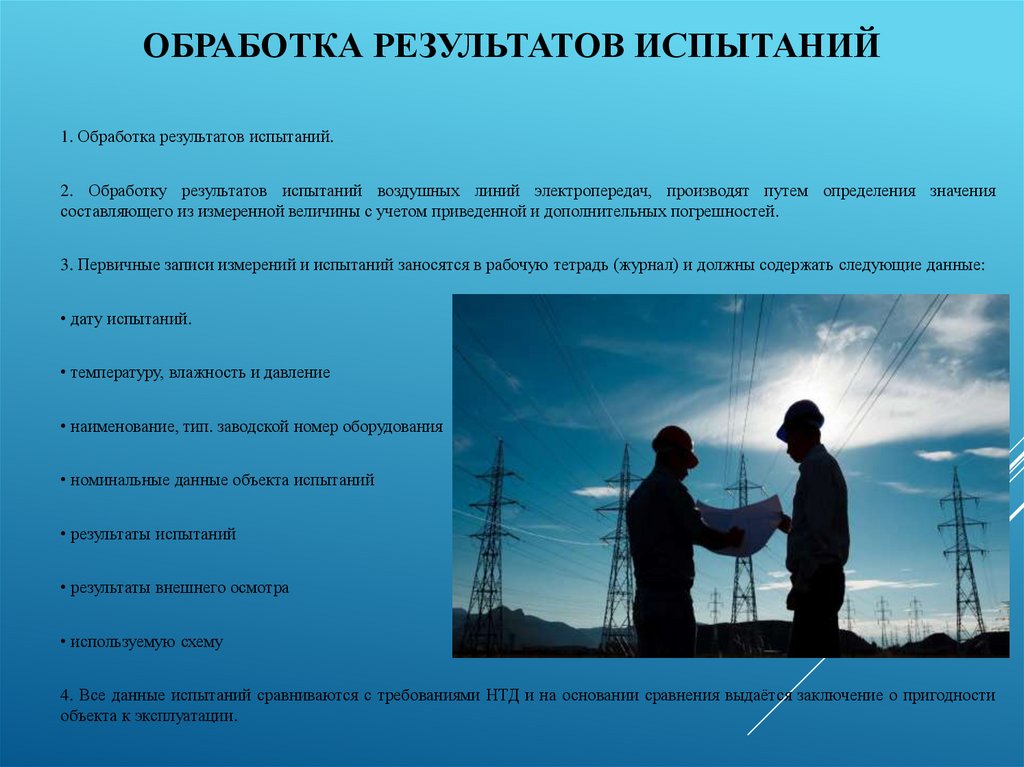

1. Обработка результатов испытаний.
2. Обработку результатов испытаний воздушных линий электропередач, производят путем определения значения
составляющего из измеренной величины с учетом приведенной и дополнительных погрешностей.
3. Первичные записи измерений и испытаний заносятся в рабочую тетрадь (журнал) и должны содержать следующие данные:
• дату испытаний.
• температуру, влажность и давление
• наименование, тип. заводской номер оборудования
• номинальные данные объекта испытаний
• результаты испытаний
• результаты внешнего осмотра
• используемую схему
4. Все данные испытаний сравниваются с требованиями НТД и на основании сравнения выдаётся заключение о пригодности
объекта к эксплуатации.

13.

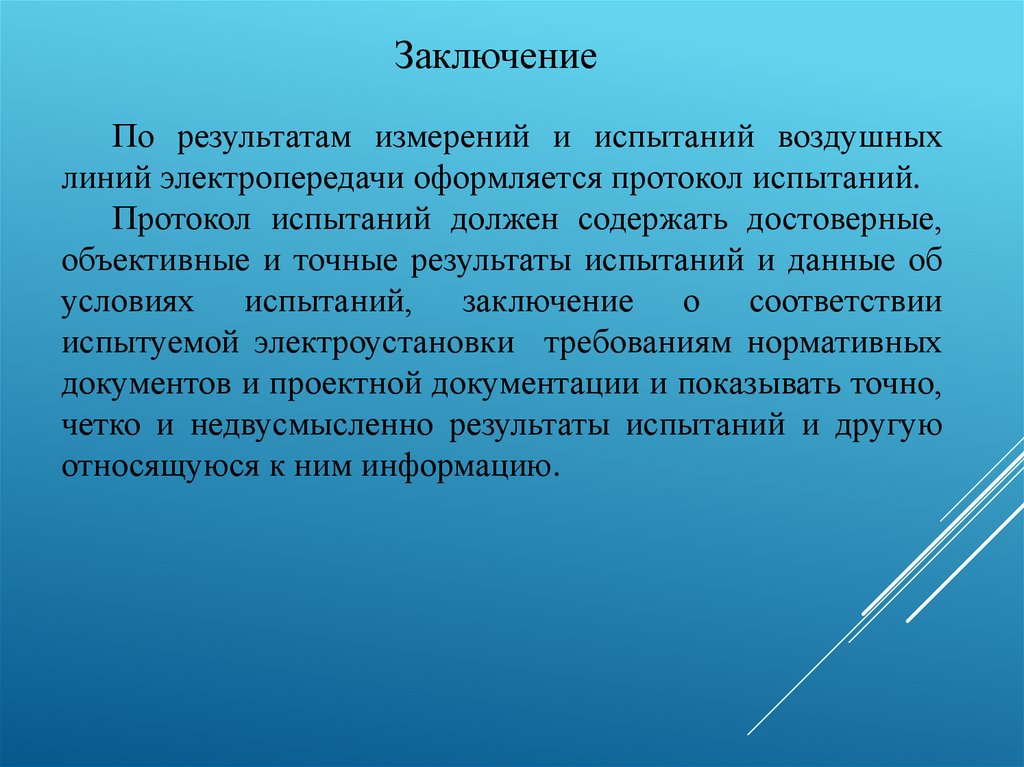

Заключение
По результатам измерений и испытаний воздушных
линий электропередачи оформляется протокол испытаний.
Протокол испытаний должен содержать достоверные,
объективные и точные результаты испытаний и данные об
условиях испытаний, заключение о соответствии
испытуемой электроустановки требованиям нормативных
документов и проектной документации и показывать точно,
четко и недвусмысленно результаты испытаний и другую
относящуюся к ним информацию.
