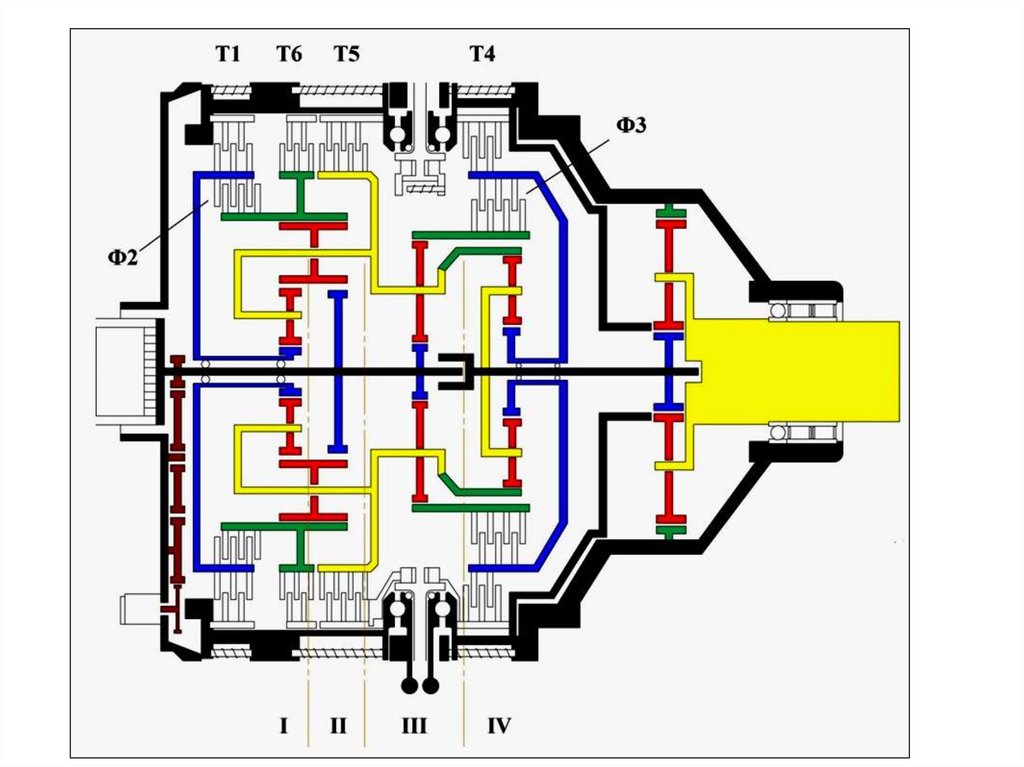

Принцип работы коробки передач

1.

В I планетарном ряду эпицикл отсутствует.
I, II и III ряды имеют общее водило.
Сателлиты 4 II планетарного ряда имеют
широкий зуб и находятся в зацеплении с
солнечной шестерней 3, эпициклом 5, а
также с сателлитом 2 планетарного ряда 1.
Планетарные ряды коробок
передач состоят:
I ряд:
-солнечная шестерня (1),
-три сателлита (2).
II ряд:
-солнечная шестерня (3),
-три сателлита (4),
-эпицикл (5).
III ряд:
-солнечная шестерня (6),
выполнена заодно с ведущим
валом,
-три сателлита (7),
-эпицикл (8).
IV ряд:
-солнечная шестерня (9),
- четыре сателлита (10),
- эпицикл (11),
- водило (12).

2.

Принцип работы трансмиссии
Для
передачи
крутящего
момента
от
коленчатого вала двигателя к ведущим колесам
гусеничного
движителя
с
определенным
передаточным числом необходимо включить в
обеих КП два тормозных фрикциона или
тормозной и блокировочный фрикционы, или
два блокировочных. Включение тормозного
фрикциона останавливает один из элементов
планетарного ряда, включение блокировочного
фрикциона блокирует в одно целое эпицикл и
солнечную шестерню. При этом крутящий
момент от двигателя передается через гитару
на ведущий вал КП, через планетарные ряды на
ведомый вал и далее через БП на ведущие
колеса гусеничного движителя.
В зависимости от включенной передачи
(сочетания работы различных планетарных
рядов с различными передаточными числами)
обеспечивается необходимый для движения
крутящий момент и тяговое усилие на ведущих
колесах гусеничного движителя.

3.

4.

Работа КП на 1 передаче

5.

Работа КП на 2 передаче

6.

Работа КП на 3 передаче

7.

Работа КП на 4 передаче

8.

Работа КП на 5 передаче

9.

Работа КП на 6 передаче

10.

Работа КП на 7 передаче

11.

Работа КП на передаче заднего хода

12.

Задание на самостоятельную подготовку
Знать:
принцип работы коробки передач
Литература
1. Конструкция военных гусеничных и колёсных маши. Электронный
ресурс: базовый электронный учебник: в 5 ч./Т. А. Ивахненко и др. – 2-е
изд., и доп. – Электрон. дан. – Омск: ОАБИИ ВА МТО, 2019. Часть 2, 3.
2. Устройство базовых машин: учебное пособие / Ю.Н. Зайчиков. –
Челябинск: Издательский центр ЮУрГУ, 2012. – Ч. 1. с. 159–172.
3. Трансмиссия и ходовая часть танка Т-72: учебное пособие /Ю.Н.
Зайчиков. – Челябинск: Издательский центр ЮУрГУ, 2011. с. 4–61
4. Танк Т-72Б. Техническое описание. Москва, Военное издательство,
2002 г. с .109–136.
5. Т-72Б. Инструкция по эксплуатации. Москва, Военное издательство,
1992 г. с. 202–211.
