Конструирование фартука. 5 класс

1. КОНСТРУИРОВАНИЕ ФАРТУКА

5 КЛАСС
Пронина Р.В.
МБОУ СШ №10
г. Чехов

2. Виды фартуков по назначению

Бытовые
Нарядные
Специальные
Национальные

3. Бытовые

4. Нарядные

5. Специальные

6. Национальные

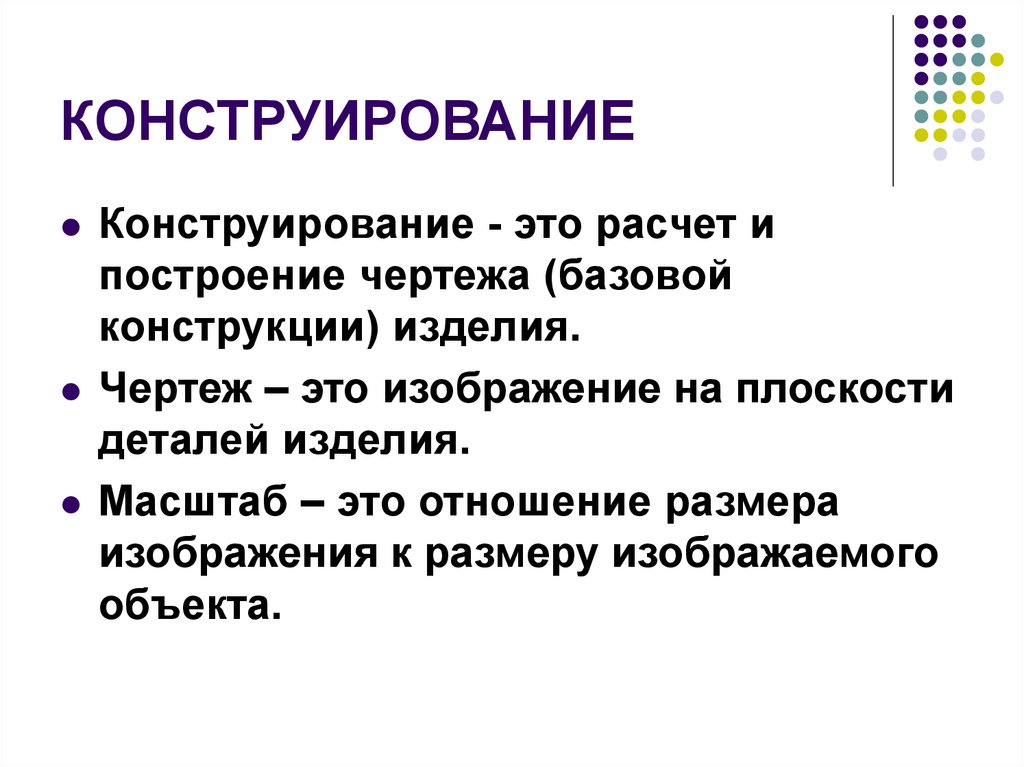

7. КОНСТРУИРОВАНИЕ

Конструирование - это расчет и
построение чертежа (базовой
конструкции) изделия.
Чертеж – это изображение на плоскости
деталей изделия.
Масштаб – это отношение размера
изображения к размеру изображаемого
объекта.

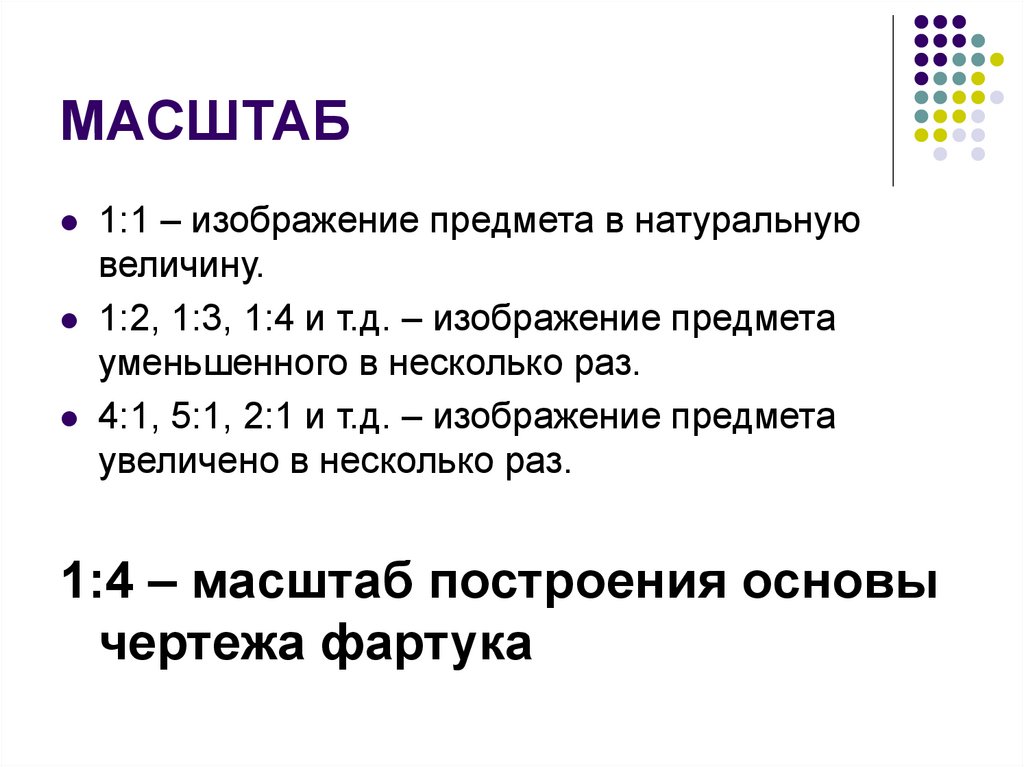

8. МАСШТАБ

1:1 – изображение предмета в натуральную
величину.
1:2, 1:3, 1:4 и т.д. – изображение предмета
уменьшенного в несколько раз.
4:1, 5:1, 2:1 и т.д. – изображение предмета
увеличено в несколько раз.
1:4 – масштаб построения основы
чертежа фартука

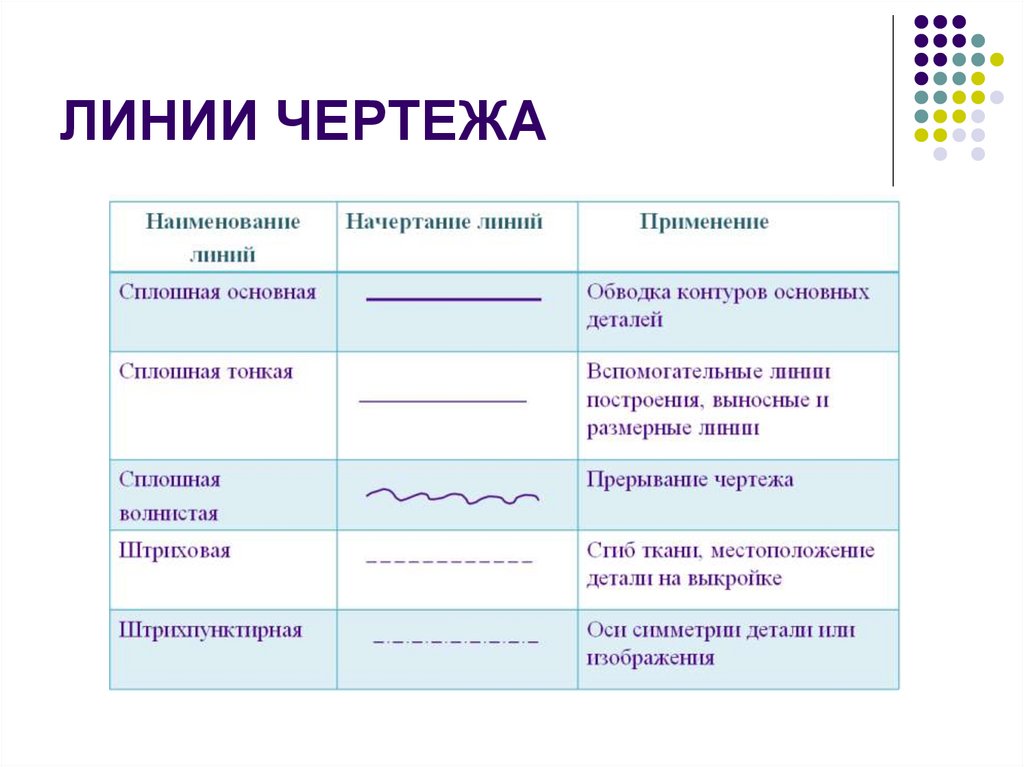

9. ЛИНИИ ЧЕРТЕЖА

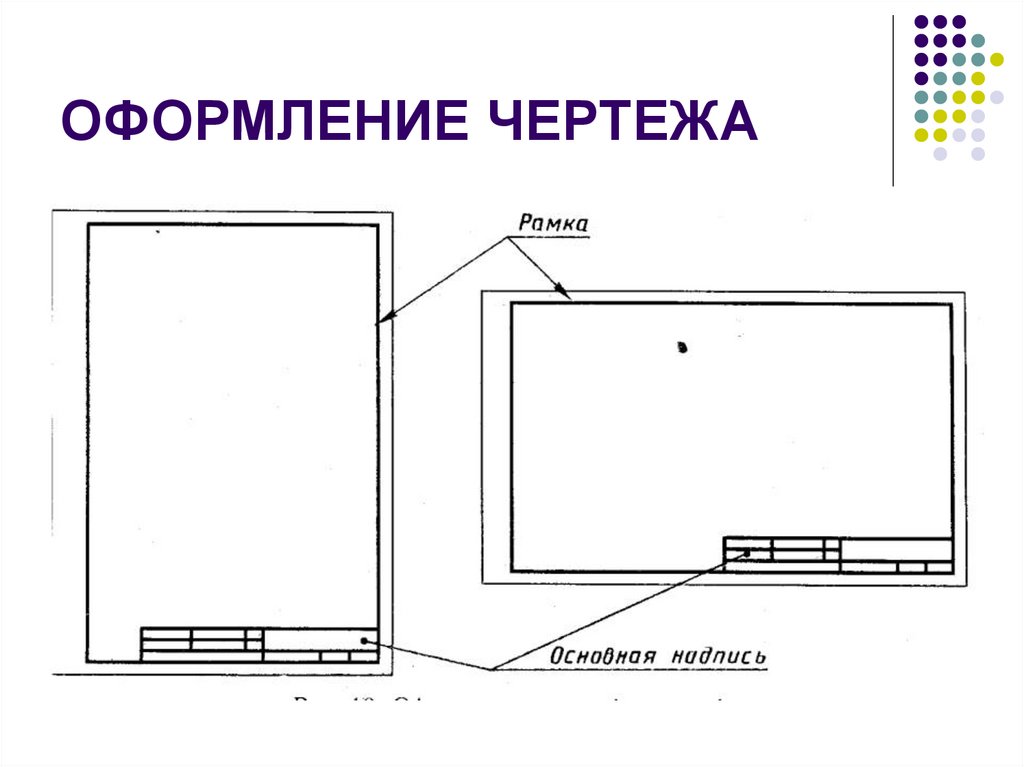

10. ОФОРМЛЕНИЕ ЧЕРТЕЖА

11.

12.

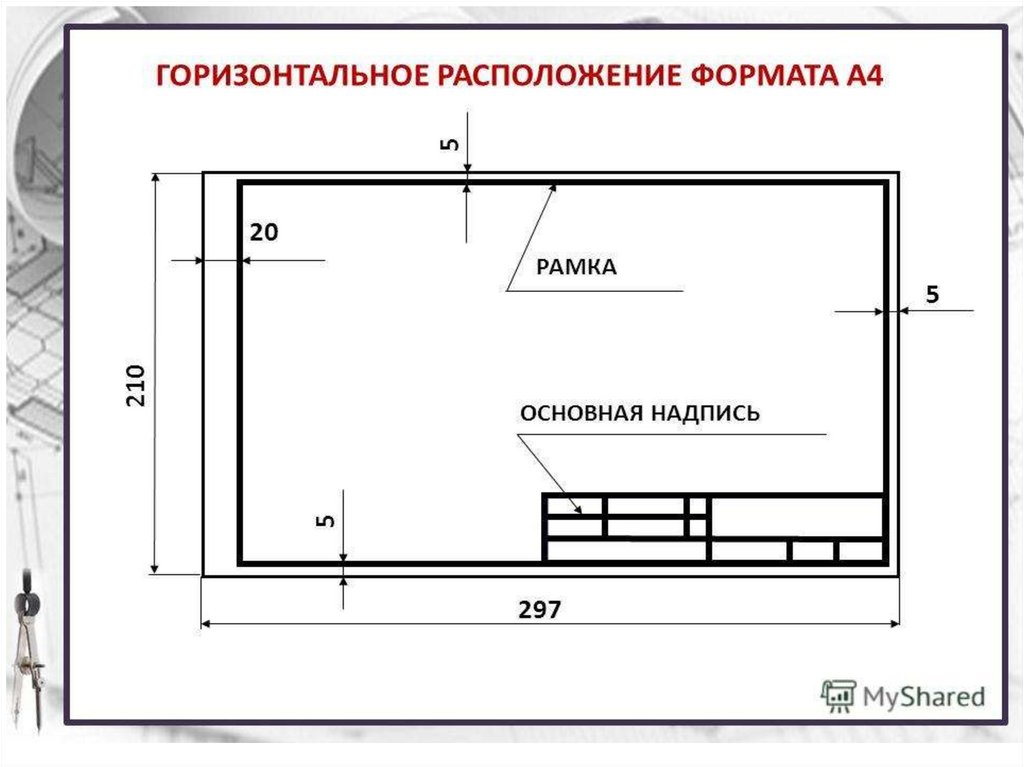

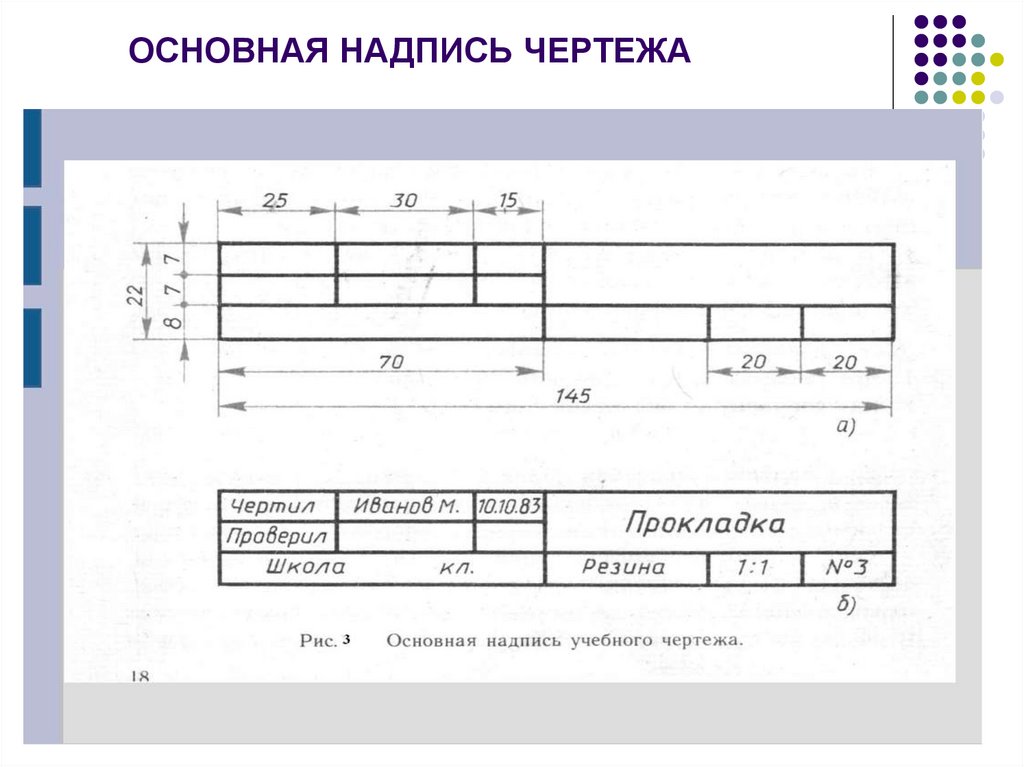

ОСНОВНАЯ НАДПИСЬ ЧЕРТЕЖА
