Омметр - измерительный прибор непосредственного отсчёта для определения электрических активных (омических) сопротивлений

1.

Автор Михаль Георгий, ученик 10А класса
МОАУ СОШ № 1 г.Свободного
Руководитель Литовко И.В., учитель физики

2.

Омметр
- измерительный прибор непосредственного
отсчёта для определения электрических
активных (омических) сопротивлений.

3.

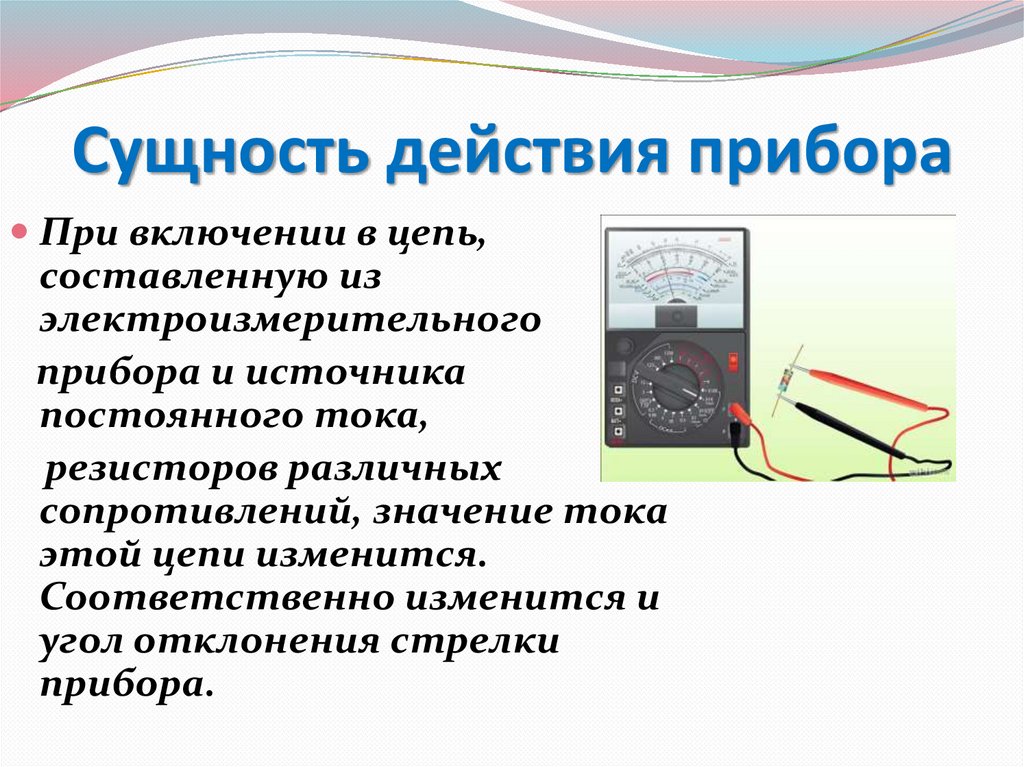

Сущность действия прибора
При включении в цепь,
составленную из
электроизмерительного
прибора и источника
постоянного тока,
резисторов различных
сопротивлений, значение тока
этой цепи изменится.
Соответственно изменится и
угол отклонения стрелки
прибора.

4.

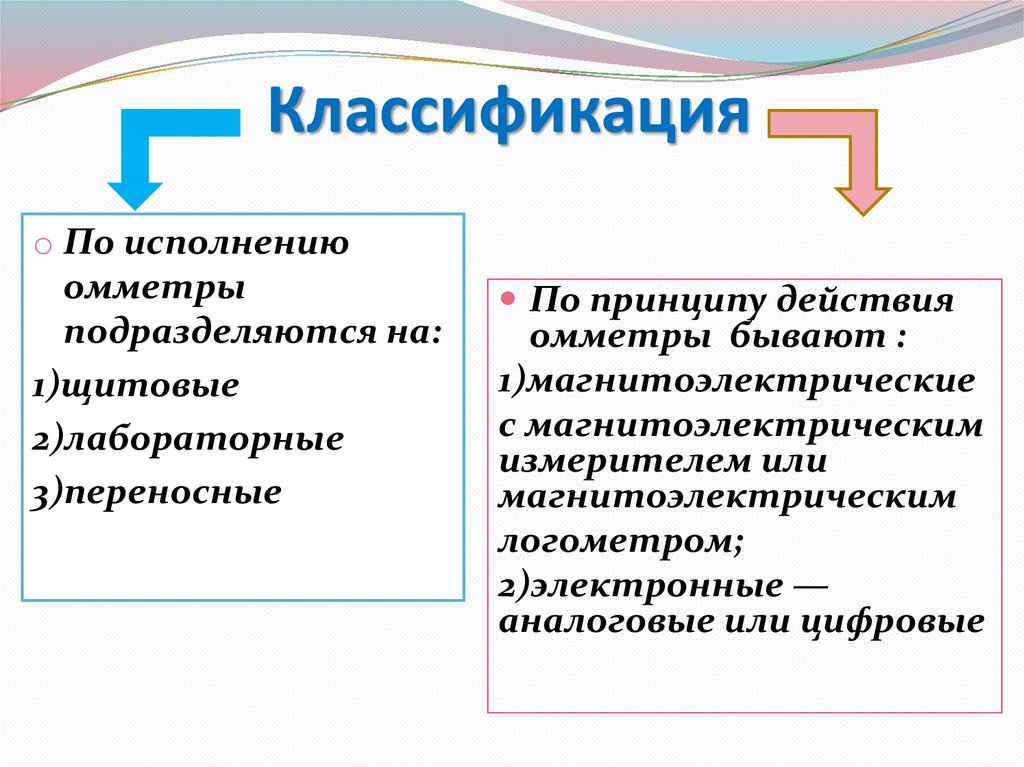

Классификация
o По исполнению
омметры
подразделяются на:
1)щитовые
2)лабораторные
3)переносные
По принципу действия
омметры бывают :
1)магнитоэлектрические
с магнитоэлектрическим
измерителем или
магнитоэлектрическим
логометром;
2)электронные —
аналоговые или цифровые

5.

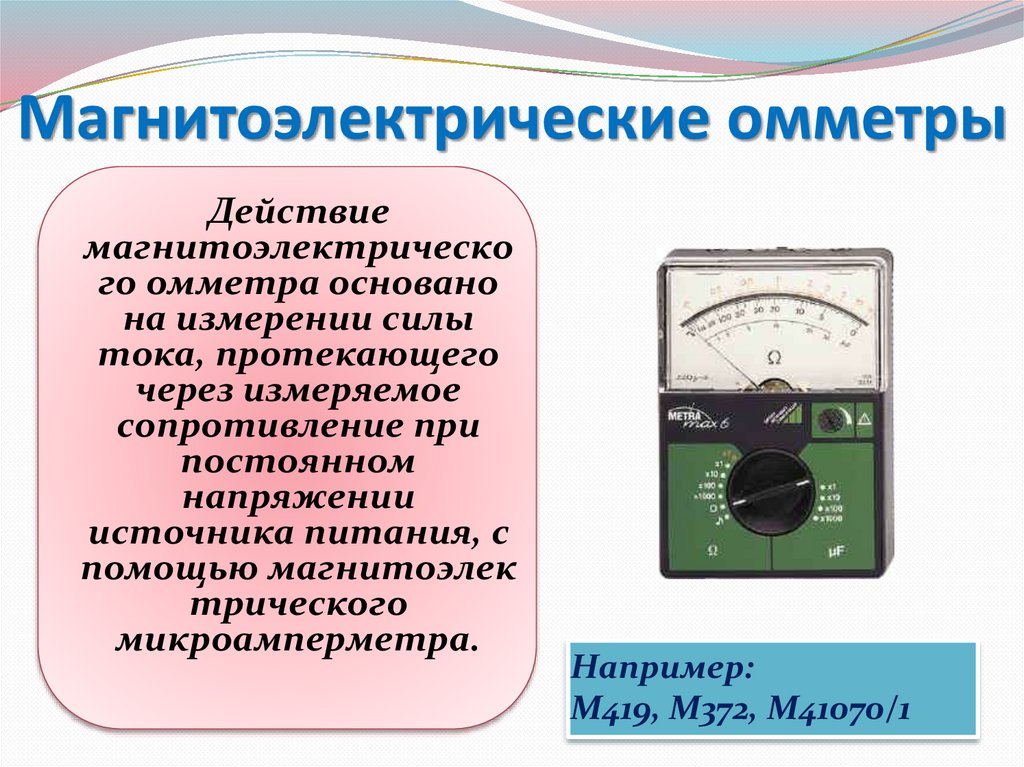

Магнитоэлектрические омметры
Действие
магнитоэлектрическо
го омметра основано
на измерении силы
тока, протекающего
через измеряемое
сопротивление при
постоянном
напряжении
источника питания, с
помощью магнитоэлек
трического
микроамперметра.
Например:
М419, М372, М41070/1

6.

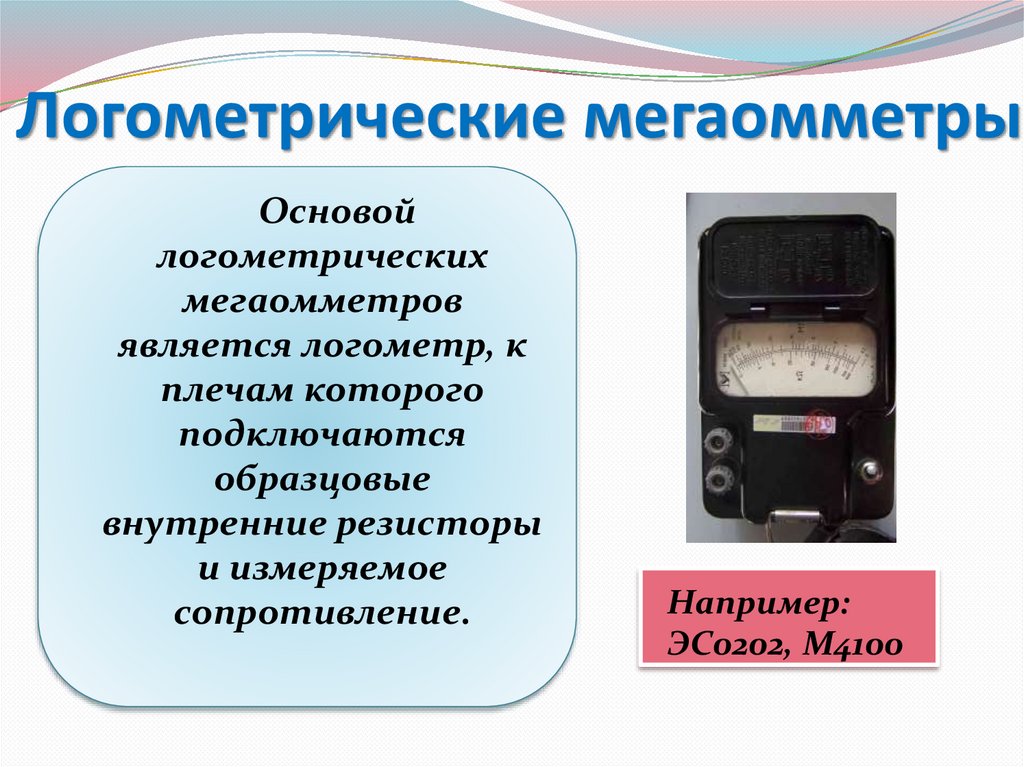

Логометрические мегаомметры
Основой
логометрических
мегаомметров
является логометр, к
плечам которого
подключаются
образцовые
внутренние резисторы
и измеряемое
сопротивление.
Например:
ЭС0202, М4100

7.

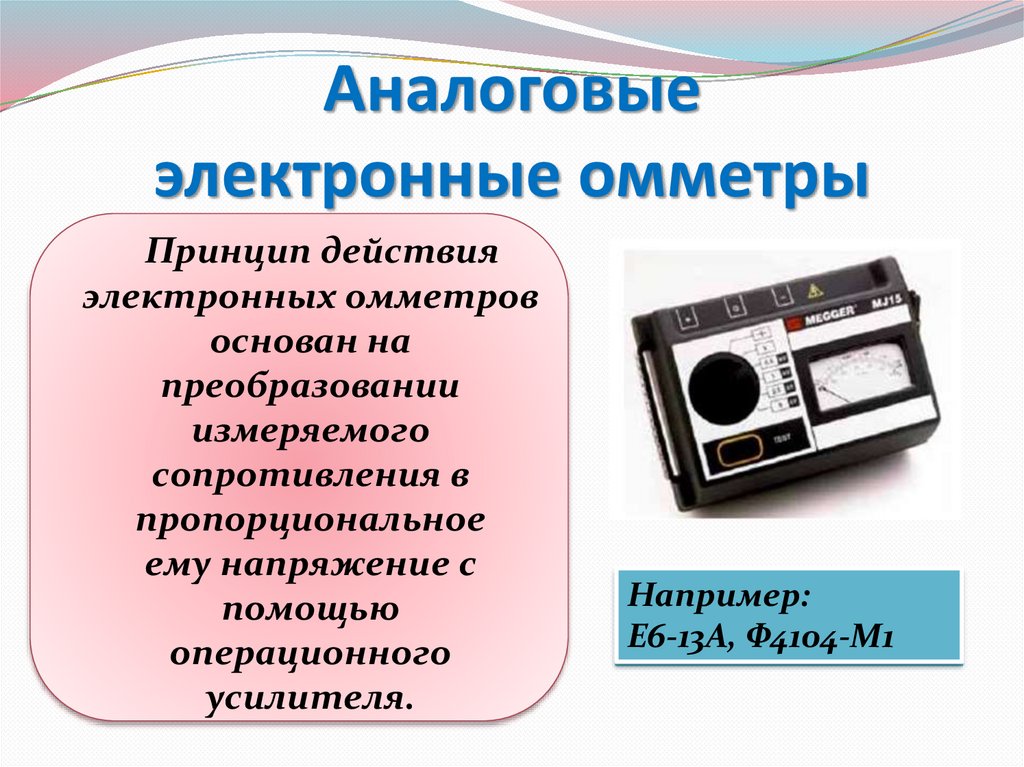

Аналоговые
электронные омметры
Принцип действия
электронных омметров
основан на
преобразовании
измеряемого
сопротивления в
пропорциональное
ему напряжение с
помощью
операционного
усилителя.
Например:
Е6-13А, Ф4104-М1

8.

Цифровые
электронные омметры
Цифровой омметр
представляет
собой измерительный
мост с
автоматическим
уравновешиванием.
Уравновешивание
производится
цифровым
управляющим
устройством
методом подбора
прецизионных
резисторов в плечах
моста.
Например:
ОА3201-1, Е6-23, Щ34

9.

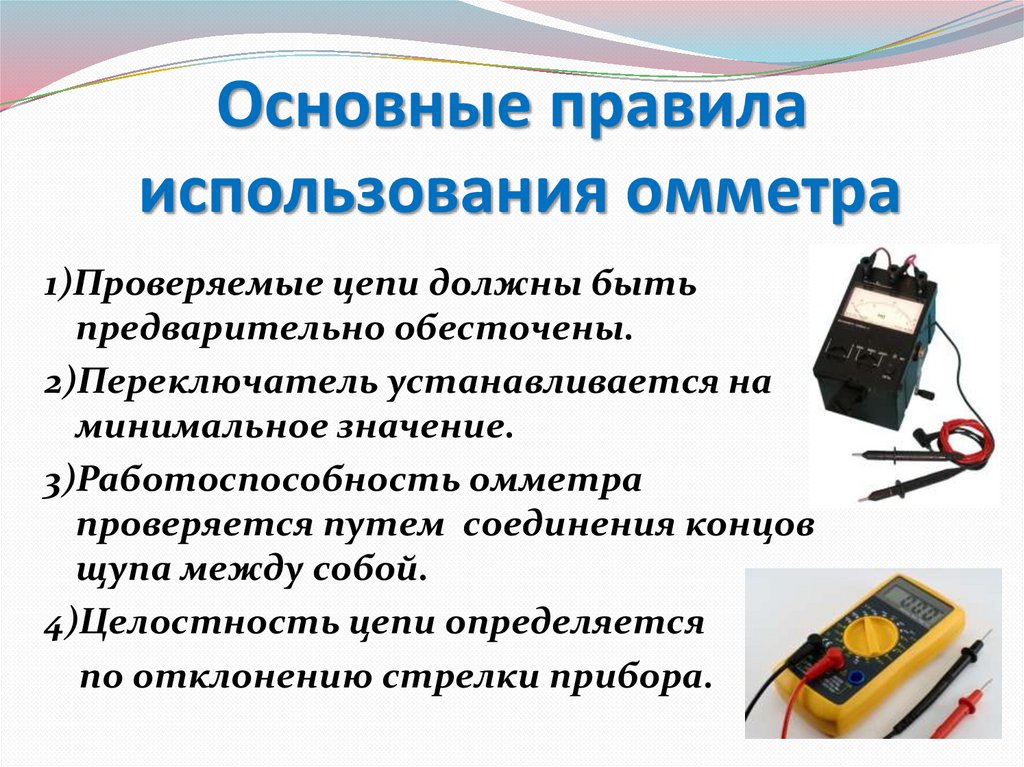

Основные правила
использования омметра
1)Проверяемые цепи должны быть
предварительно обесточены.
2)Переключатель устанавливается на
минимальное значение.
3)Работоспособность омметра
проверяется путем соединения концов
щупа между собой.
4)Целостность цепи определяется
по отклонению стрелки прибора.

10.

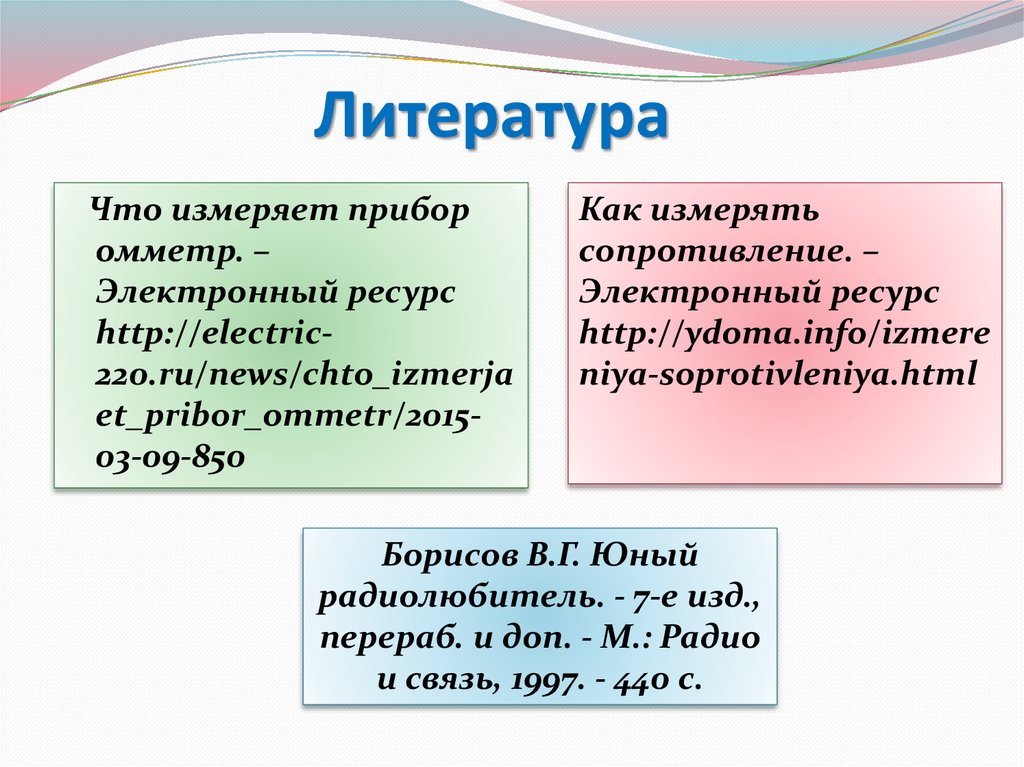

Литература
Что измеряет прибор
омметр. –
Электронный ресурс
http://electric220.ru/news/chto_izmerja
et_pribor_ommetr/201503-09-850
Как измерять
сопротивление. –
Электронный ресурс
http://ydoma.info/izmere
niya-soprotivleniya.html
Борисов В.Г. Юный
радиолюбитель. - 7-е изд.,
перераб. и доп. - М.: Радио
и связь, 1997. - 440 с.
