Архитектура ПК

1.

ВЫПОЛНИЛА УЧЕНИЦА 10 "А"
К Л АС СА ВО РЖ Е ВА В И ТА Л И Я
АРХИТЕКТУРА ПК

2.

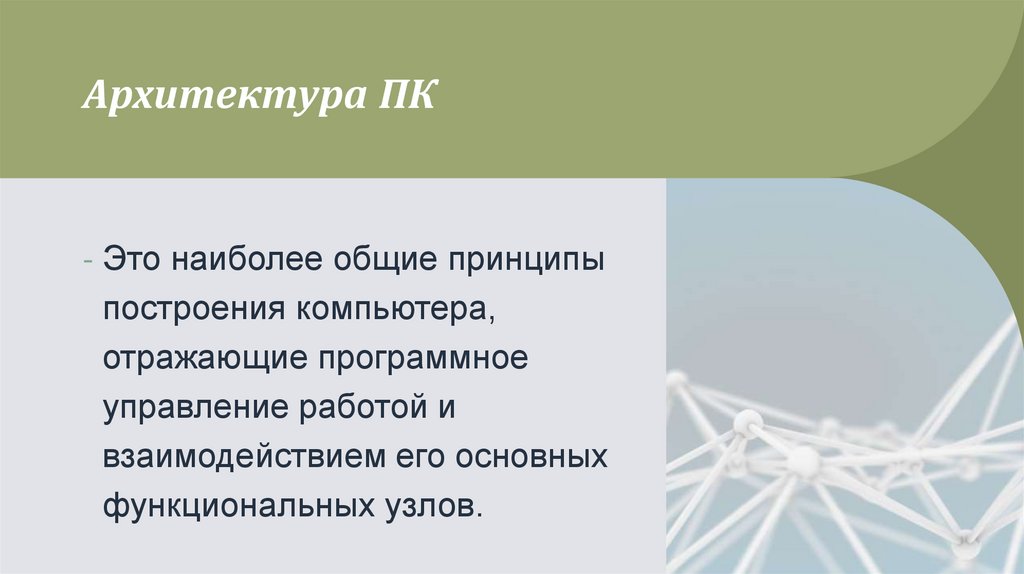

Архитектура ПК
- Это наиболее общие принципы
построения компьютера,
отражающие программное
управление работой и
взаимодействием его основных
функциональных узлов.

3.

Класическая структура
ЭВМ
АЛУ- выполняет
арифметически
е и логические
операции.
УУ - организует Устройс
тво ввода
процесс
выпполнения
программ.
ВЗУ - память
для
храненения программ и данных.
Внешне запоминающее
устройство (ВЗУ)
Процессор
Арифметиче
Управляюще
ское
логическое
устройство
устройство
(УУ)
(АЛУ)
Оперативное
запоминающее
устройство (ОЗУ)
Устройс
тво
вывода

4.

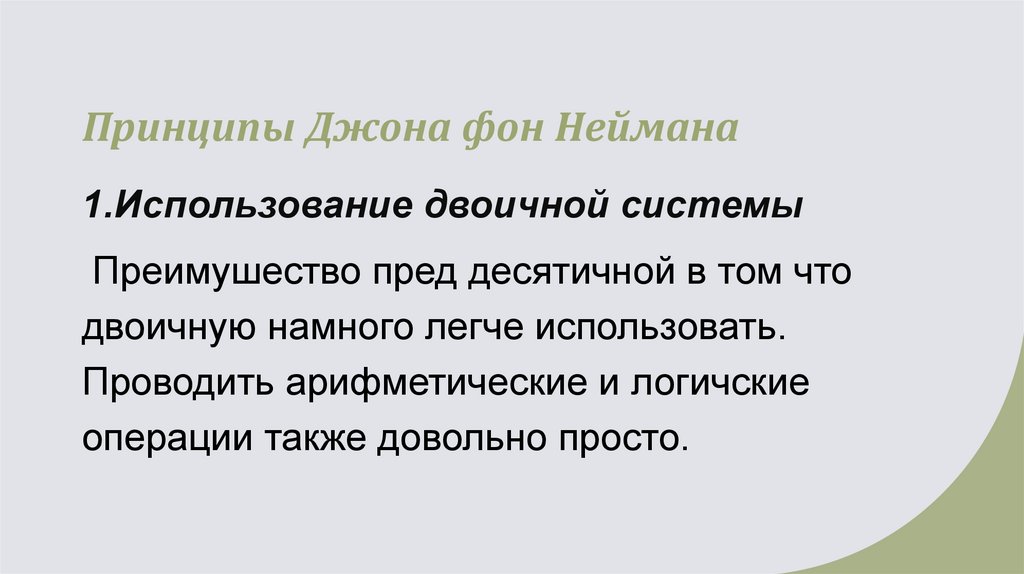

Принципы Джона фон Неймана
1.Использование двоичной системы
Преимушество пред десятичной в том что
двоичную намного легче использовать.
Проводить арифметические и логичские
операции также довольно просто.

5.

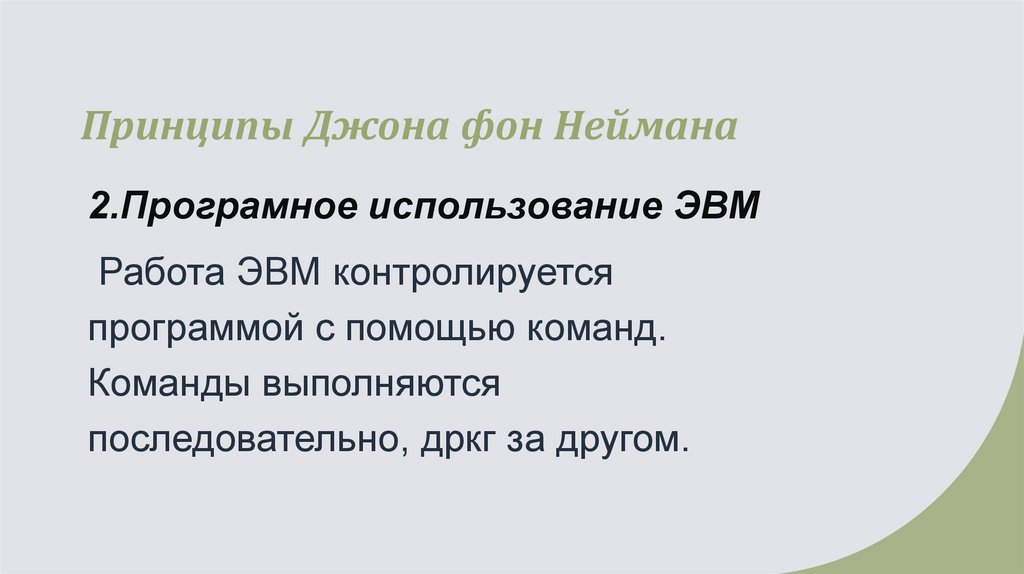

Принципы Джона фон Неймана
2.Програмное использование ЭВМ
Работа ЭВМ контролируется
программой с помощью команд.
Команды выполняются
последовательно, дркг за другом.

6.

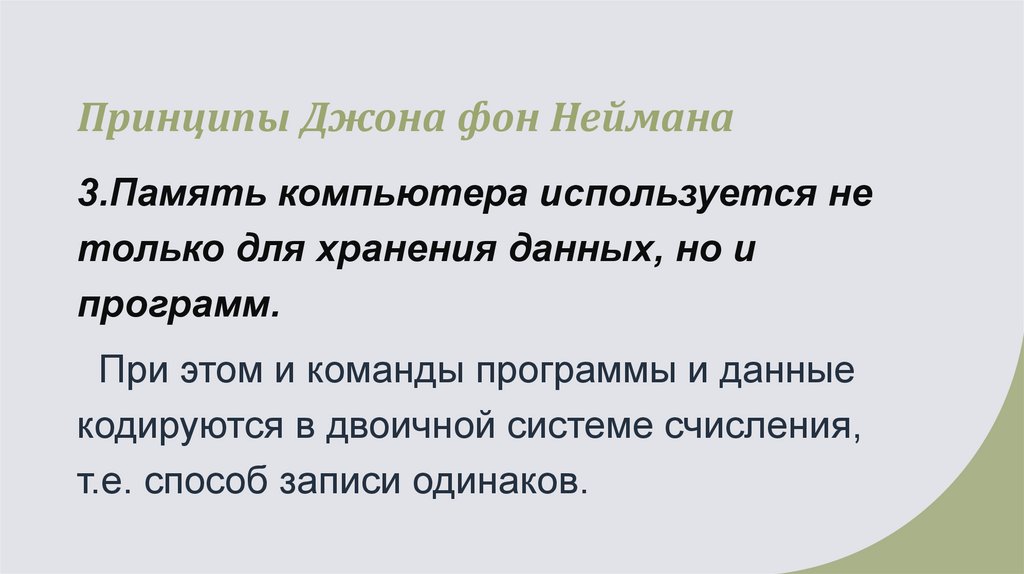

Принципы Джона фон Неймана
3.Память компьютера используется не
только для хранения данных, но и
программ.
При этом и команды программы и данные
кодируются в двоичной системе счисления,
т.е. способ записи одинаков.

7.

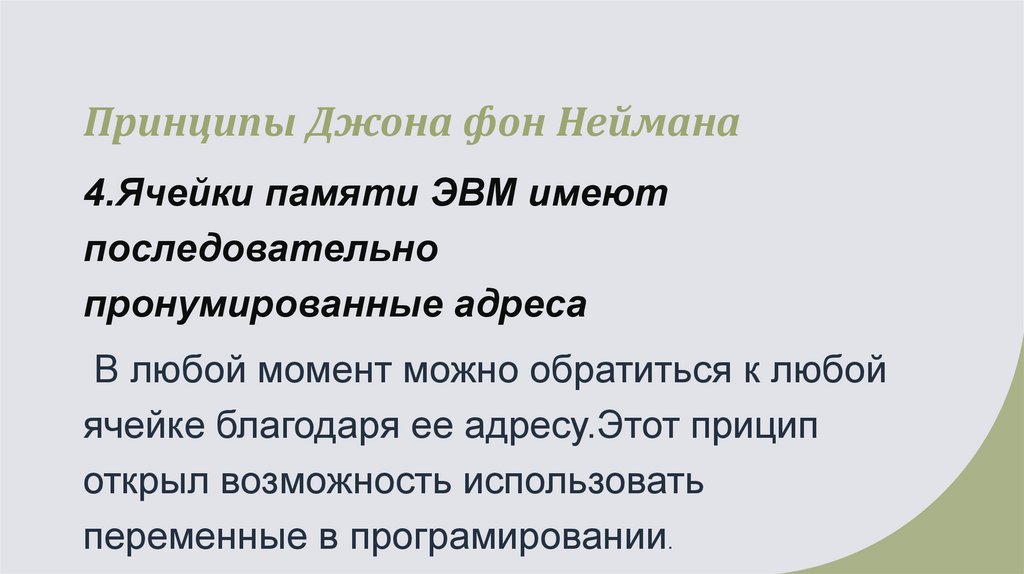

Принципы Джона фон Неймана
4.Ячейки памяти ЭВМ имеют
последовательно
пронумированные адреса
В любой момент можно обратиться к любой
ячейке благодаря ее адресу.Этот прицип
открыл возможность использовать
переменные в програмировании.

8.

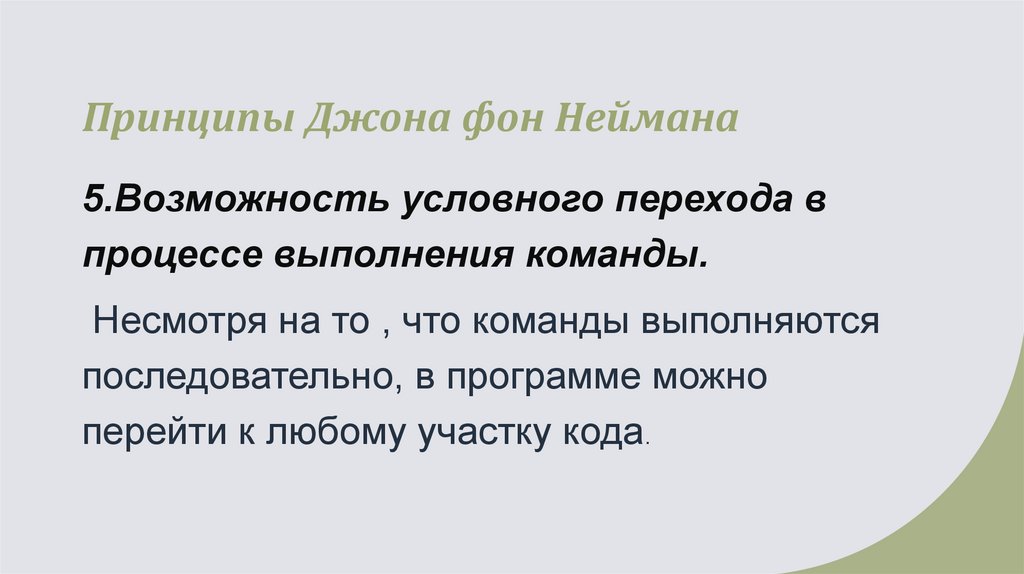

Принципы Джона фон Неймана
5.Возможность условного перехода в
процессе выполнения команды.
Несмотря на то , что команды выполняются
последовательно, в программе можно
перейти к любому участку кода.

9.

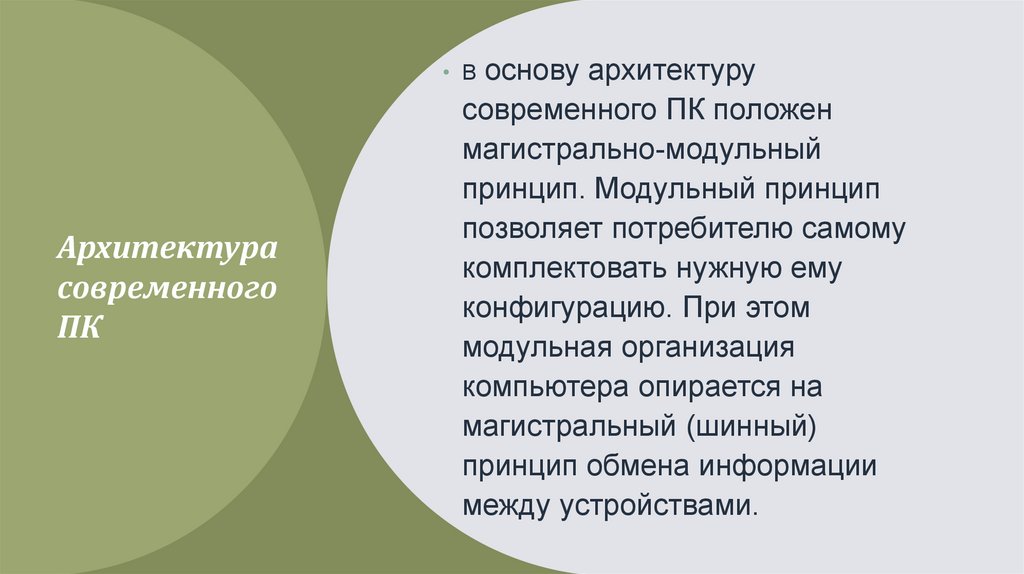

• В основу архитектуру
Архитектура
современного
ПК
современного ПК положен
магистрально-модульный
принцип. Модульный принцип
позволяет потребителю самому
комплектовать нужную ему
конфигурацию. При этом
модульная организация
компьютера опирается на
магистральный (шинный)
принцип обмена информации
между устройствами.

10.

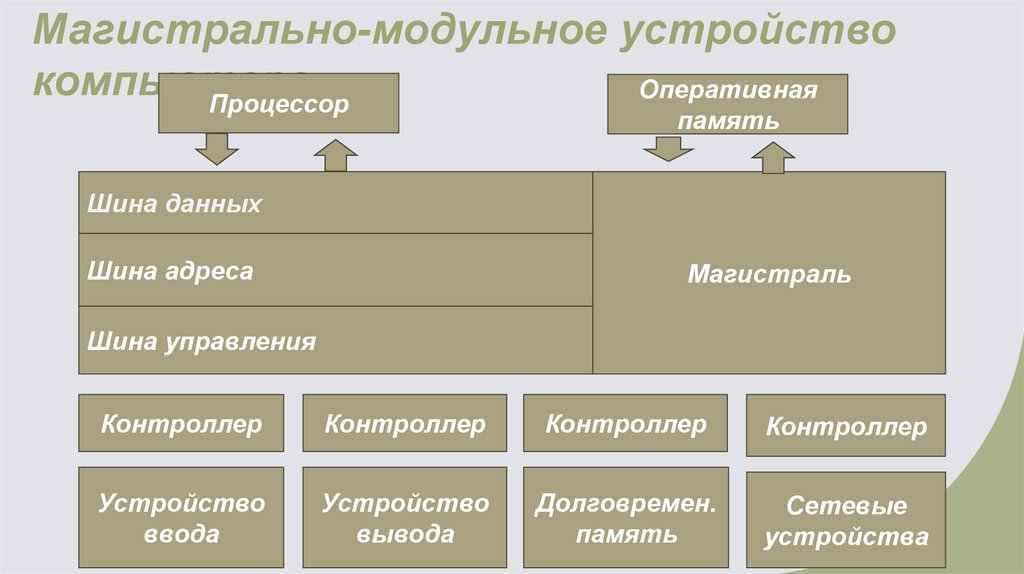

Магистрально-модульное устройство
компьютера
Оперативная
Процессор
память
Шина данных
Шина адреса
Магистраль
Шина управления
Контроллер
Контроллер
Контроллер
Контроллер
Устройство
ввода
Устройство
вывода
Долговремен.
память
Сетевые
устройства

11.

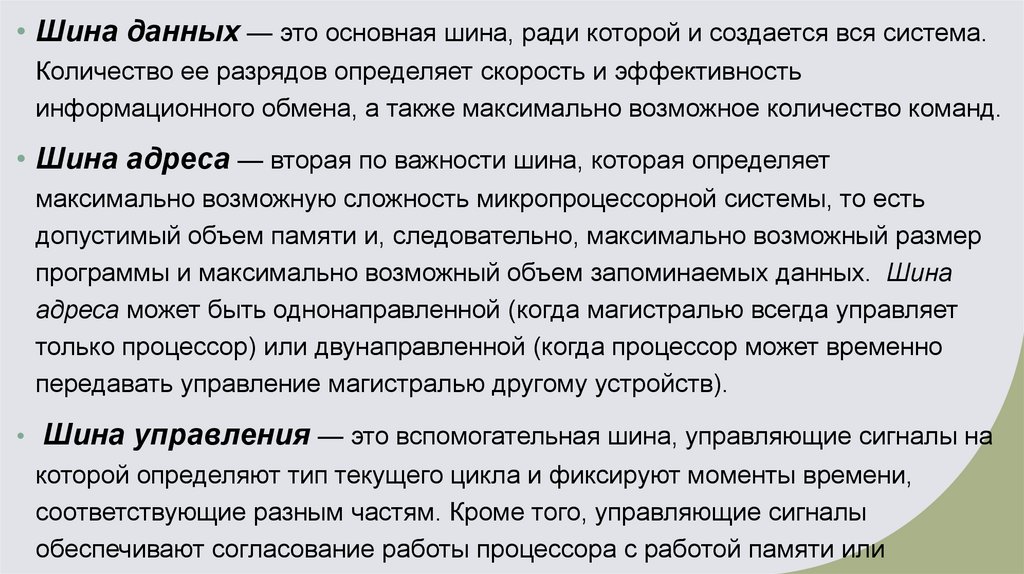

• Шина данных — это основная шина, ради которой и создается вся система.
Количество ее разрядов определяет скорость и эффективность
информационного обмена, а также максимально возможное количество команд.
• Шина адреса — вторая по важности шина, которая определяет
максимально возможную сложность микропроцессорной системы, то есть
допустимый объем памяти и, следовательно, максимально возможный размер
программы и максимально возможный объем запоминаемых данных. Шина
адреса может быть однонаправленной (когда магистралью всегда управляет
только процессор) или двунаправленной (когда процессор может временно
передавать управление магистралью другому устройств).
• Шина управления — это вспомогательная шина, управляющие сигналы на
которой определяют тип текущего цикла и фиксируют моменты времени,
соответствующие разным частям. Кроме того, управляющие сигналы
обеспечивают согласование работы процессора с работой памяти или

12.

Системная плата
• Основным элементомлогичской схемы
материнской платы является чипсет, от
которого зависит слаженная и стабильная
работа всех компонентов ПК.
• Чипсет содержит северные и южные
мосты.
• Северный, отвечает за взаимодействие
процессора с оперативной памятью и
видеокартой.
• Южный, за работу шин и контроллеров

13.

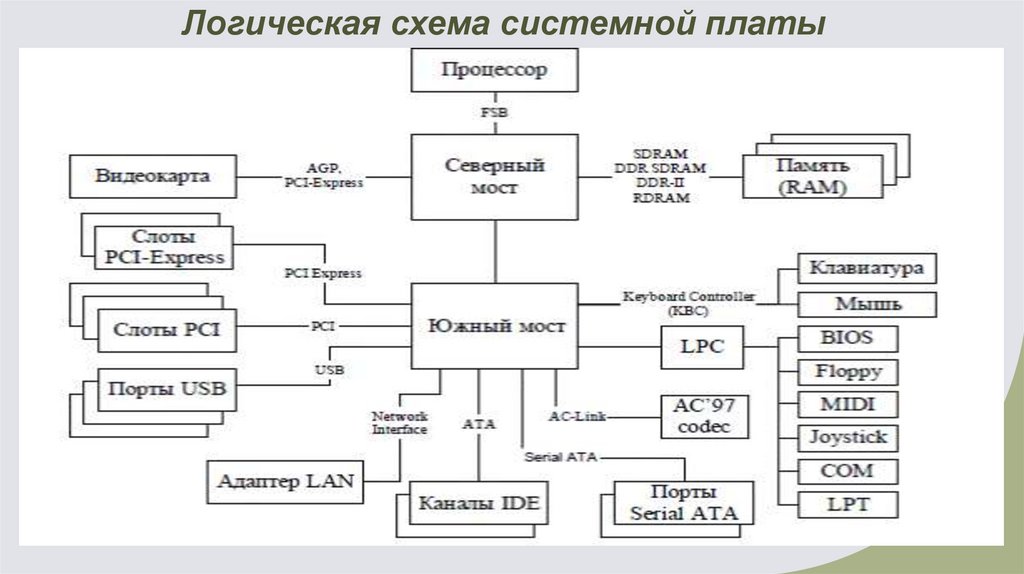

Логическая схема системной платы
