Чугуны. Практика

1.

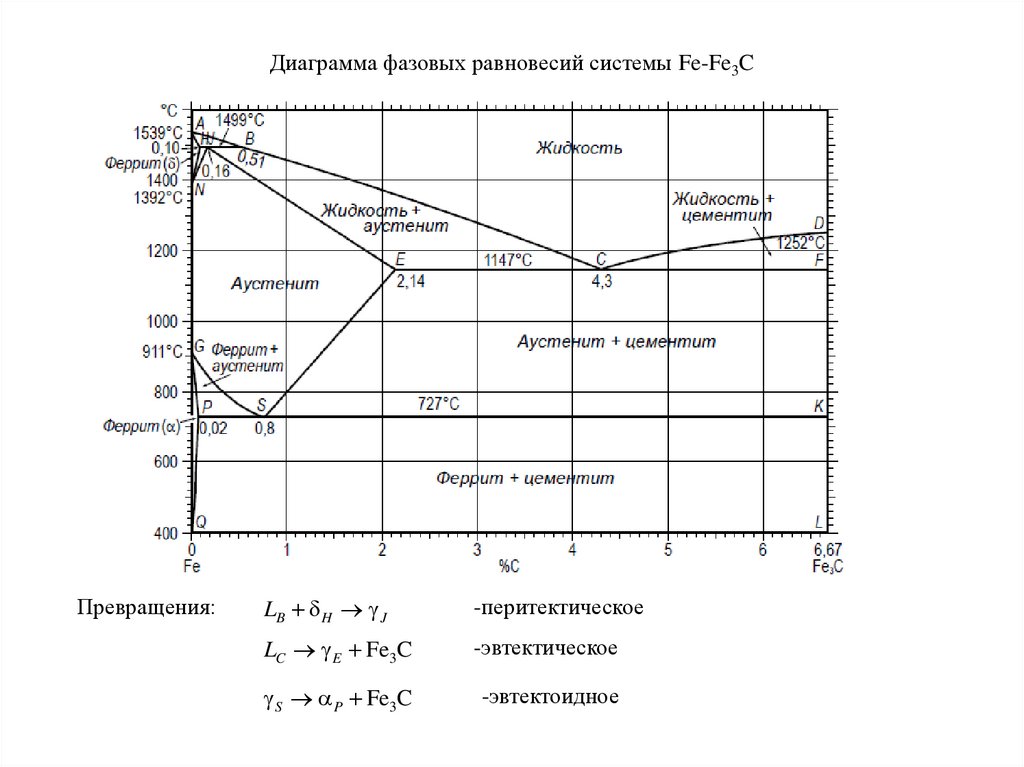

Диаграмма фазовых равновесий системы Fe-Fe3C
Превращения:
LB H J
-перитектическое
LC E Fe3C
-эвтектическое
S P Fe3C
-эвтектоидное

2.

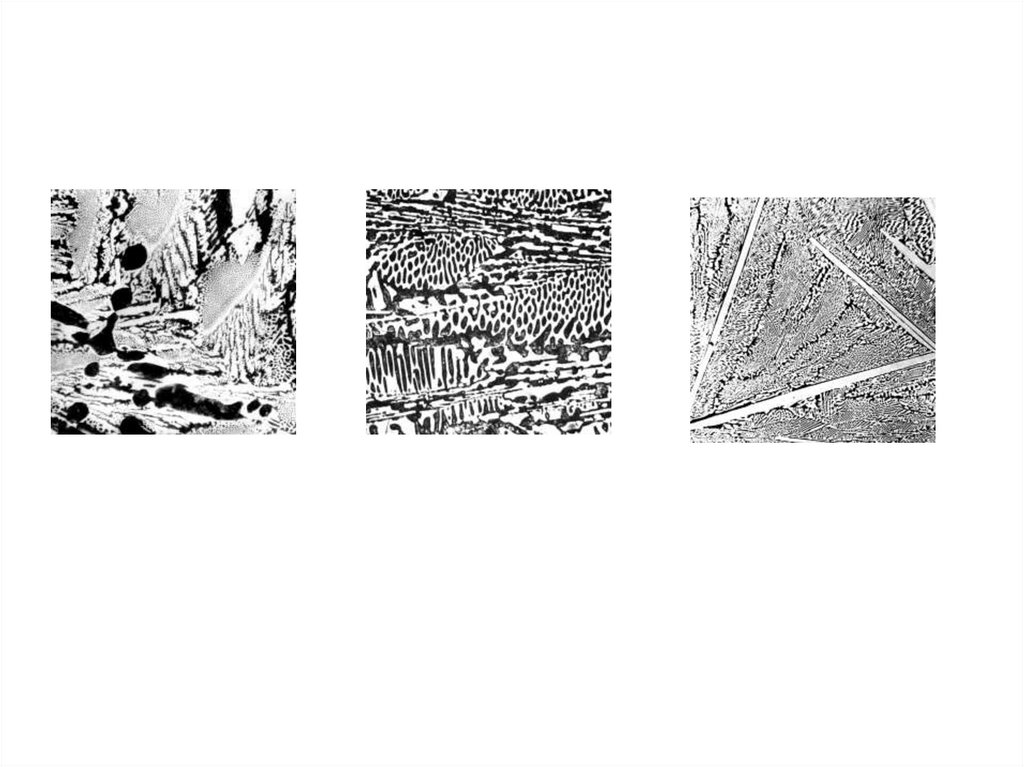

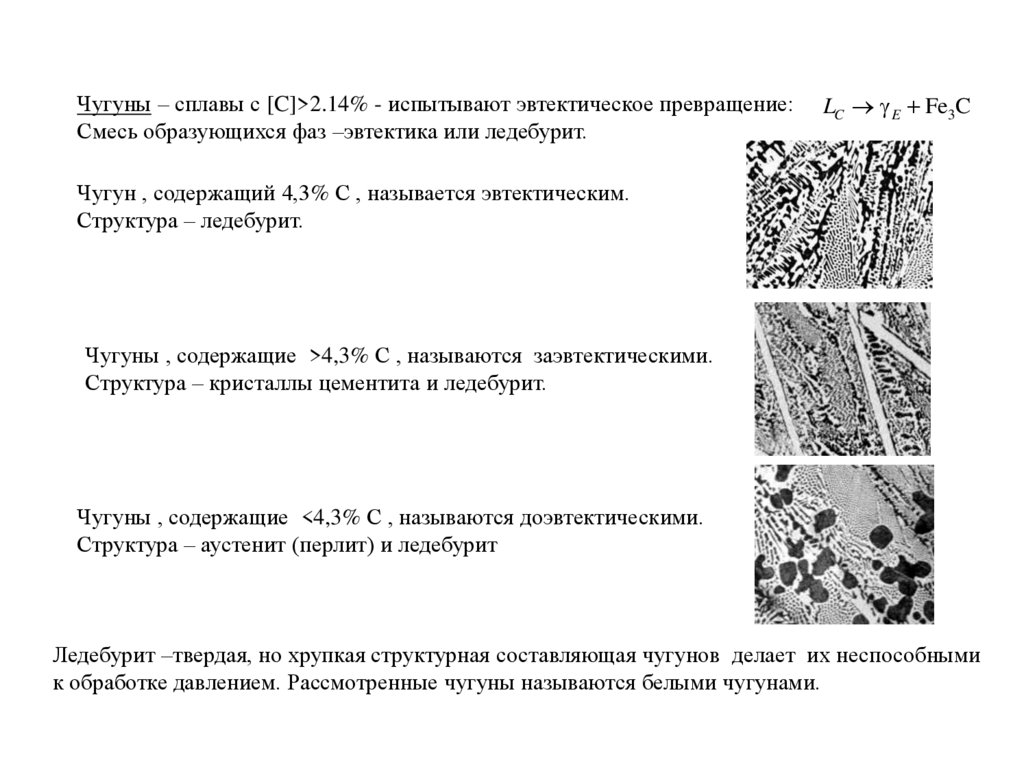

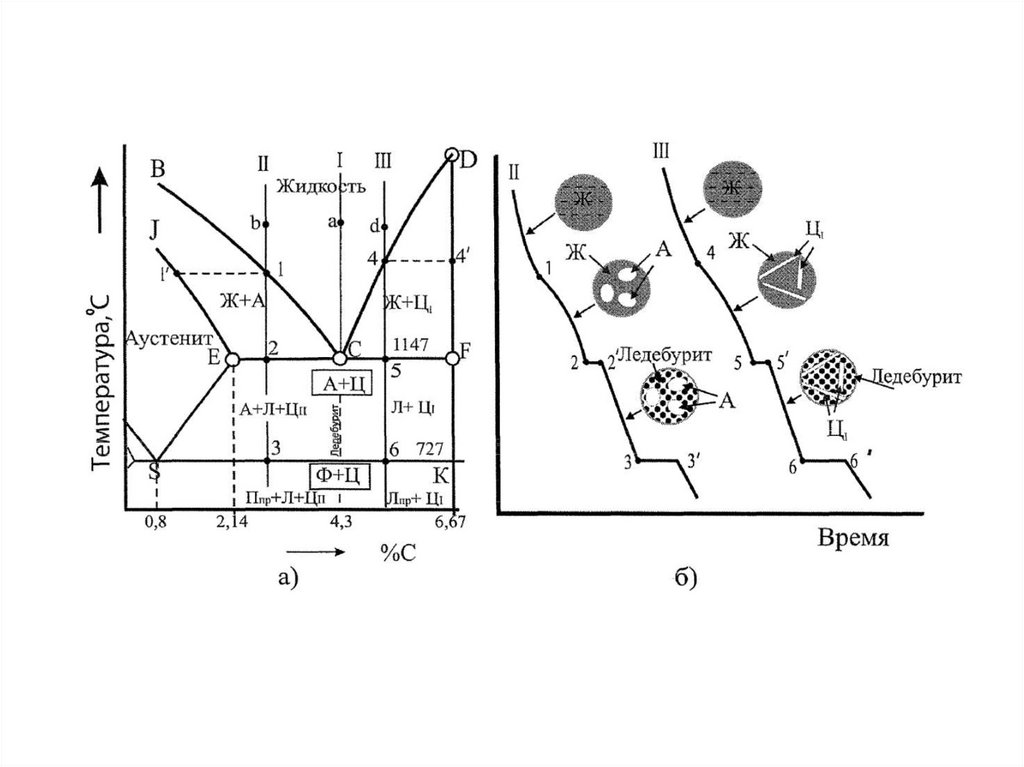

Чугуны – сплавы с [C]>2.14% - испытывают эвтектическое превращение:
Смесь образующихся фаз –эвтектика или ледебурит.
LC E Fe3C
Чугун , содержащий 4,3% С , называется эвтектическим.
Структура – ледебурит.
Чугуны , содержащие >4,3% С , называются заэвтектическими.
Структура – кристаллы цементита и ледебурит.
Чугуны , содержащие <4,3% С , называются доэвтектическими.
Структура – аустенит (перлит) и ледебурит
Ледебурит –твердая, но хрупкая структурная составляющая чугунов делает их неспособными
к обработке давлением. Рассмотренные чугуны называются белыми чугунами.

3.

4.

5.

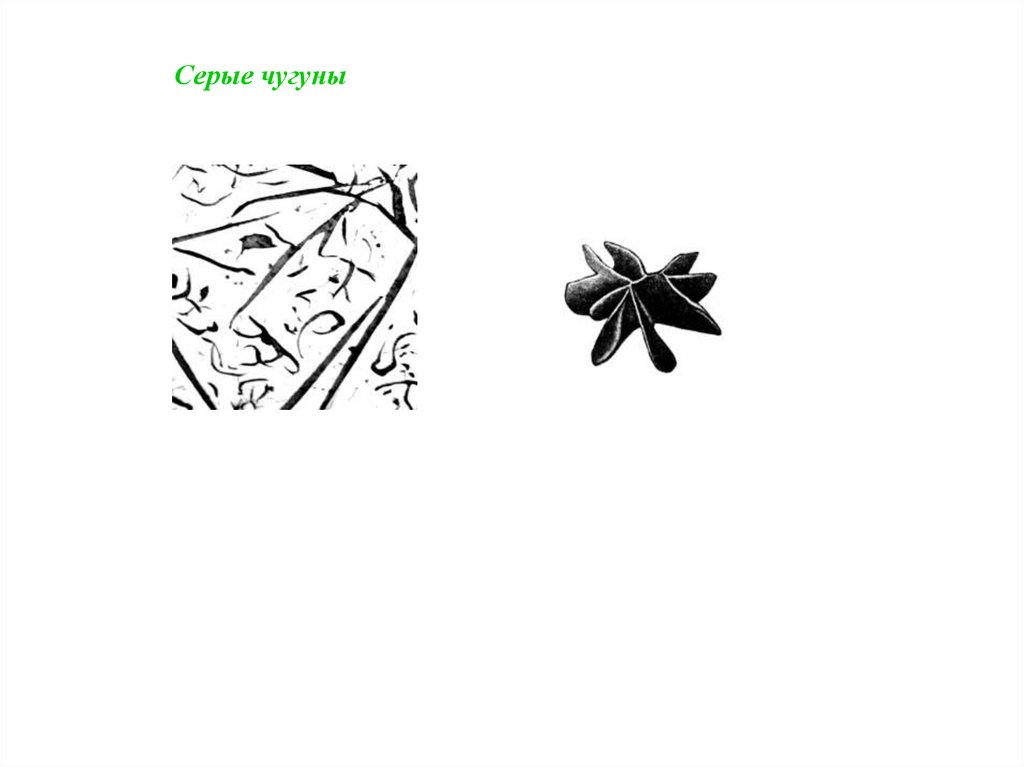

Серые чугуны

6.

7.

8.

9.

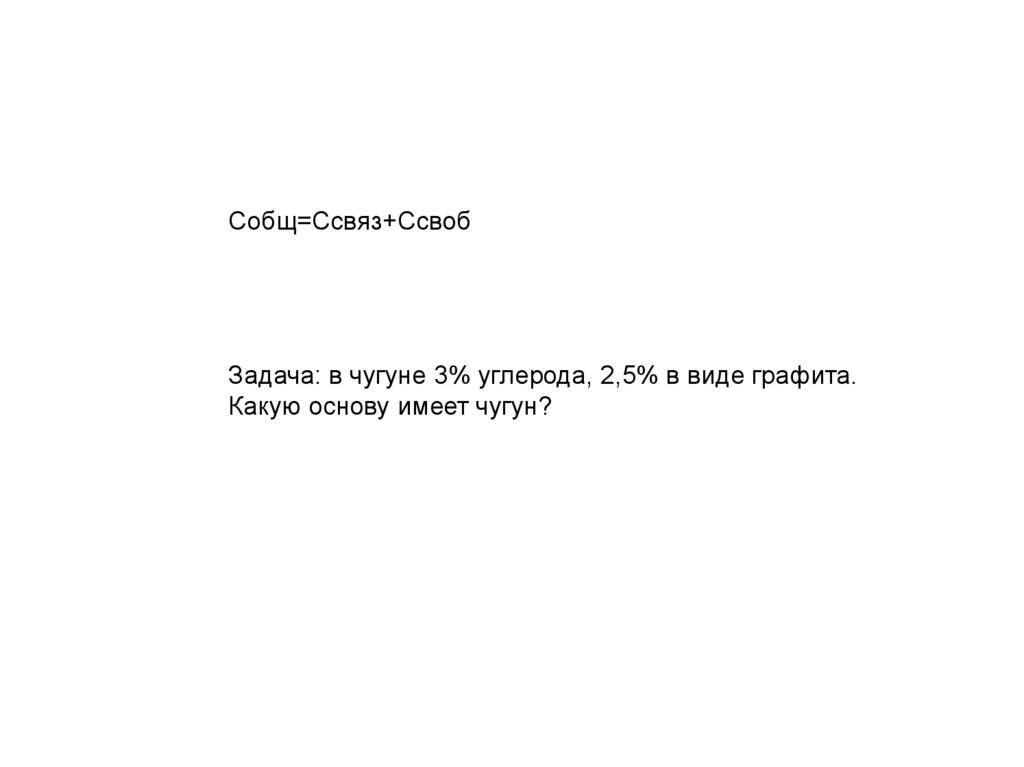

Собщ=Ссвяз+Ссвоб
Задача: в чугуне 3% углерода, 2,5% в виде графита.
Какую основу имеет чугун?
