Различия в механических спецификациях

1.

立车
2023

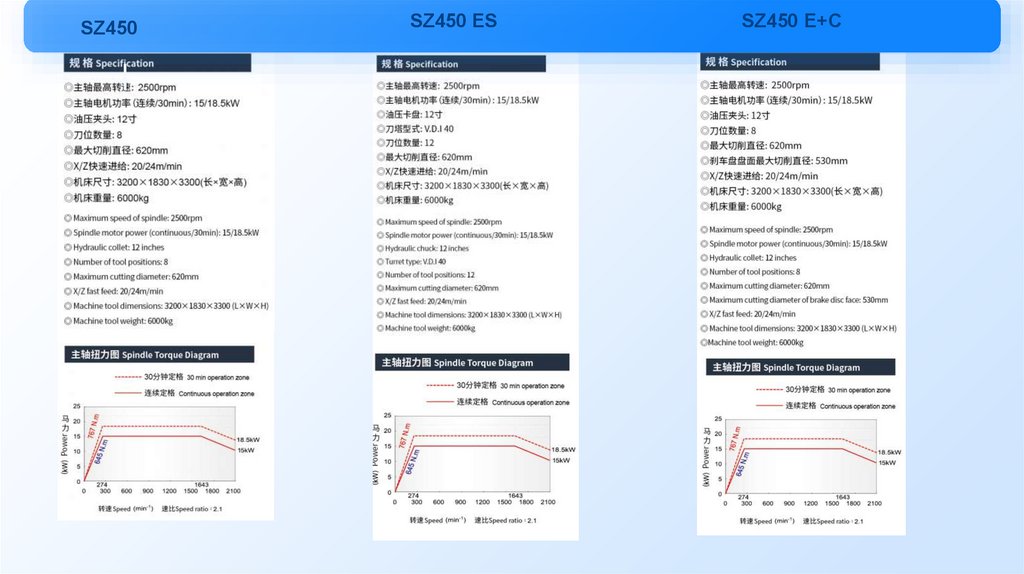

2.

SZ450
SZ450 ES
SZ450 E+C

3.

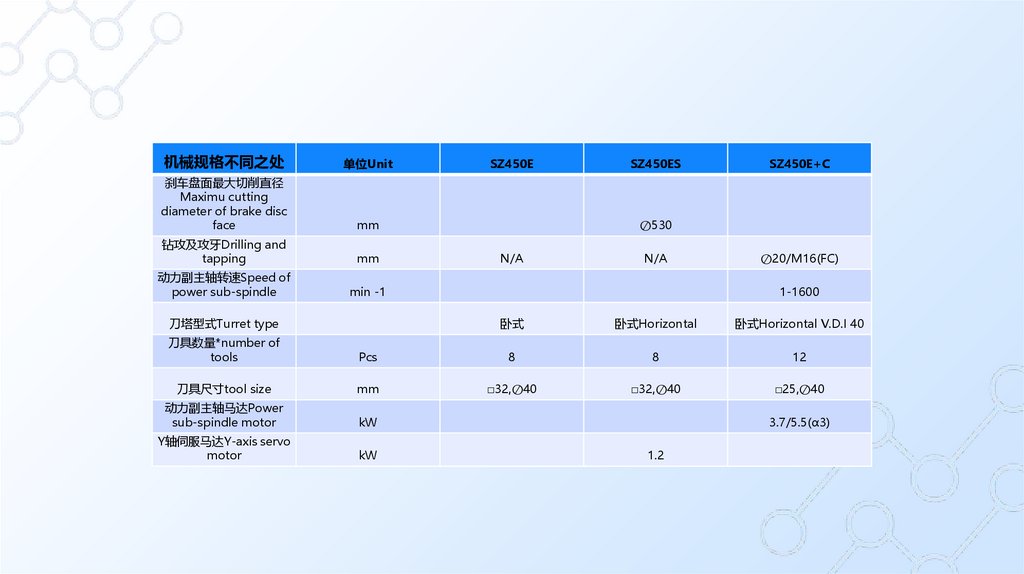

机械规格不同之处
单位Unit
刹车盘面最大切削直径
Maximu cutting
diameter of brake disc
face
mm
钻攻及攻牙Drilling and
tapping
mm
动力副主轴转速Speed of
power sub-spindle
min -1
刀塔型式Turret type
SZ450E
SZ450ES
SZ450E+C
⊘530
N/A
N/A
⊘20/M16(FC)
1-1600
卧式
卧式Horizontal
卧式Horizontal V.D.I 40
刀具数量*number of
tools
Pcs
8
8
12
刀具尺寸tool size
mm
□32,⊘40
□32,⊘40
□25,⊘40
动力副主轴马达Power
sub-spindle motor
kW
Y轴伺服马达Y-axis servo
motor
kW
3.7/5.5(α3)
1.2

4.

5.

6.

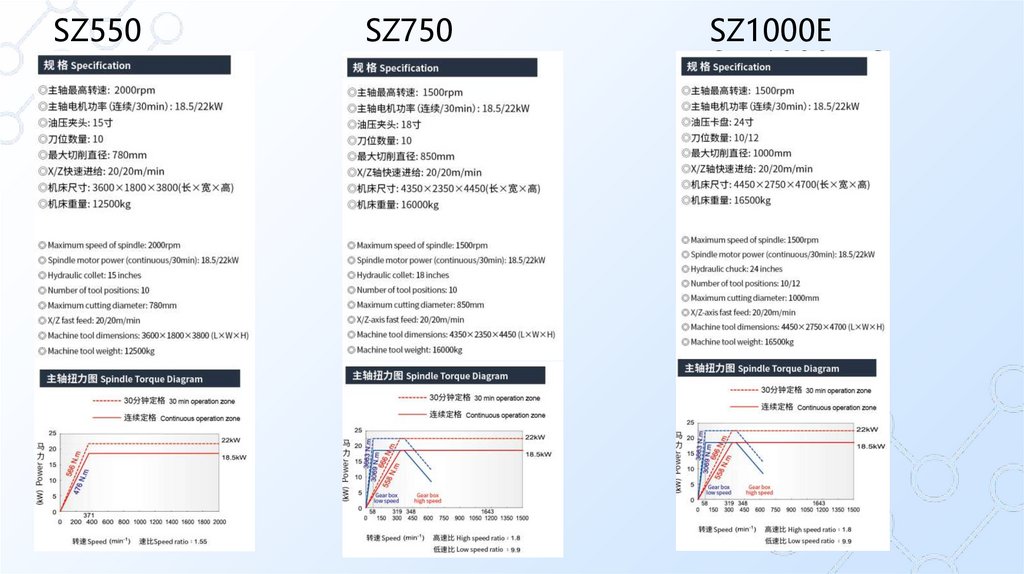

SZ550
SZ750
SZ1000E
SZL1000ATC

7.

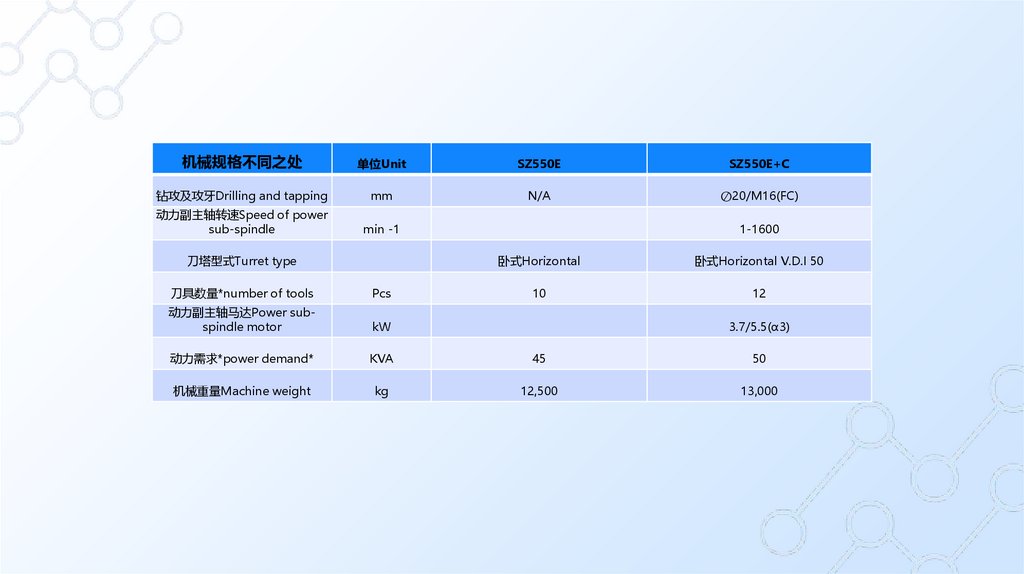

机械规格不同之处
单位Unit
SZ550E
SZ550E+C
钻攻及攻牙Drilling and tapping
mm
N/A
⊘20/M16(FC)
动力副主轴转速Speed of power
sub-spindle
min -1
刀塔型式Turret type
1-1600
卧式Horizontal
卧式Horizontal V.D.I 50
10
12
刀具数量*number of tools
Pcs
动力副主轴马达Power subspindle motor
kW
动力需求*power demand*
KVA
45
50
机械重量Machine weight
kg
12,500
13,000
3.7/5.5(α3)

8.

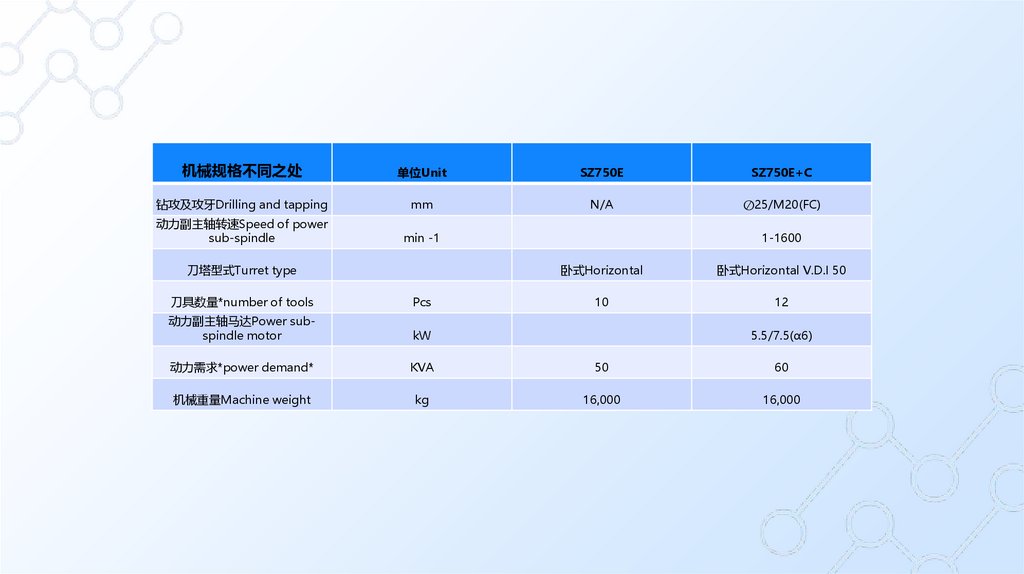

机械规格不同之处
单位Unit
SZ750E
SZ750E+C
钻攻及攻牙Drilling and tapping
mm
N/A
⊘25/M20(FC)
动力副主轴转速Speed of power
sub-spindle
min -1
刀塔型式Turret type
1-1600
卧式Horizontal
卧式Horizontal V.D.I 50
10
12
刀具数量*number of tools
Pcs
动力副主轴马达Power subspindle motor
kW
动力需求*power demand*
KVA
50
60
机械重量Machine weight
kg
16,000
16,000
5.5/7.5(α6)

9.

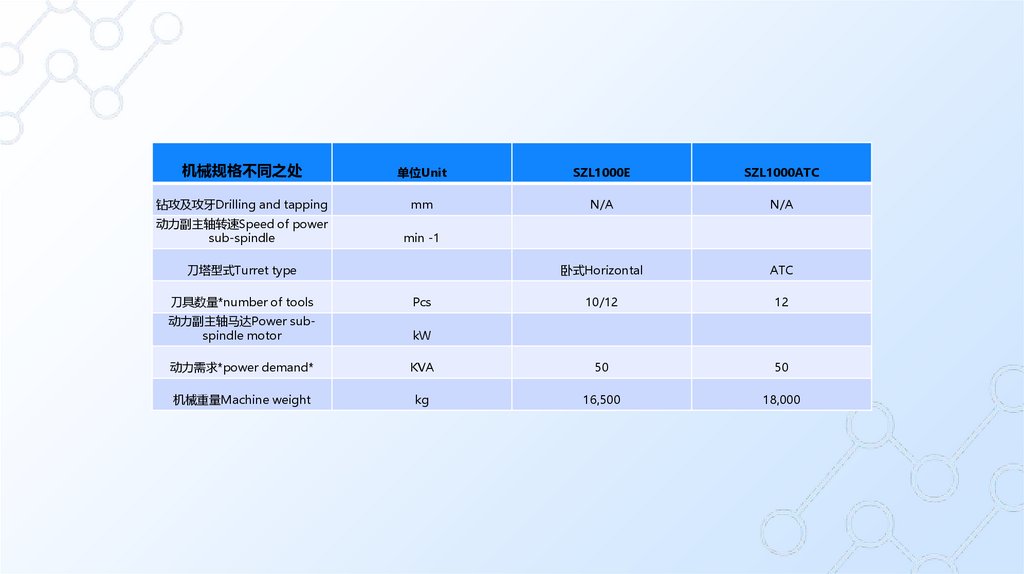

机械规格不同之处
单位Unit
SZL1000E
SZL1000ATC
钻攻及攻牙Drilling and tapping
mm
N/A
N/A
动力副主轴转速Speed of power
sub-spindle
min -1
卧式Horizontal
ATC
10/12
12
刀塔型式Turret type
刀具数量*number of tools
Pcs
动力副主轴马达Power subspindle motor
kW
动力需求*power demand*
KVA
50
50
机械重量Machine weight
kg
16,500
18,000

10.

11.

12.

13.

14.

15.

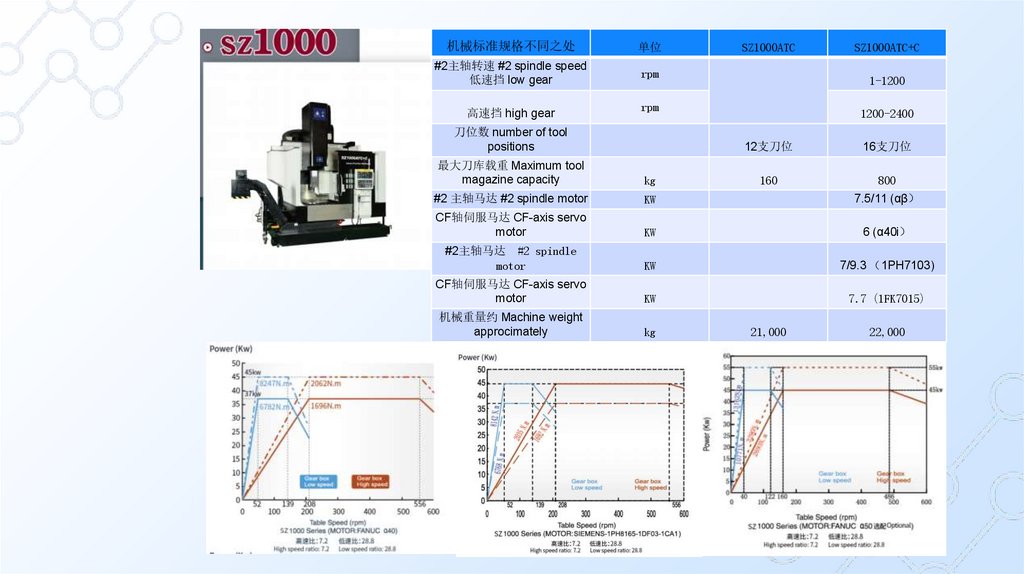

机械标准规格不同之处
单位
#2主轴转速 #2 spindle speed
低速挡 low gear
rpm
高速挡 high gear
SZ1000ATC
1-1200
rpm
刀位数 number of tool
positions
SZ1000ATC+C
1200-2400
12支刀位
16支刀位
160
800
最大刀库载重 Maximum tool
magazine capacity
kg
#2 主轴马达 #2 spindle motor
KW
7.5/11 (αβ
CF轴伺服马达 CF-axis servo
motor
KW
6 (α40i
#2主轴马达 #2 spindle
motor
KW
7/9.3 1PH7103)
CF轴伺服马达 CF-axis servo
motor
KW
7.7 (1FK7015)
机械重量约 Machine weight
approcimately
kg
21,000
22,000

16.

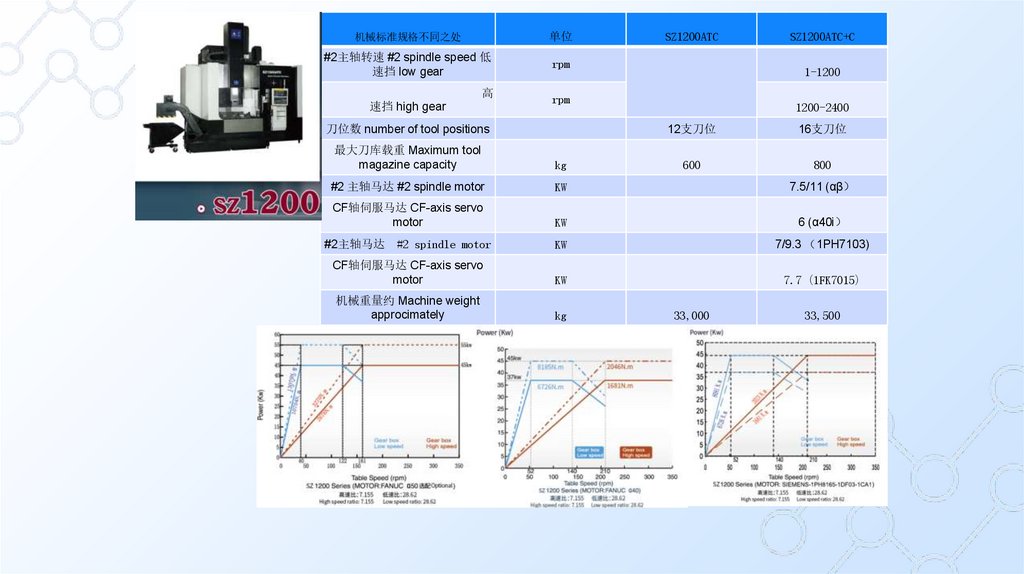

机械标准规格不同之处
单位
#2主轴转速 #2 spindle speed 低
速挡 low gear
rpm
高
速挡 high gear
SZ1200ATC
1-1200
rpm
刀位数 number of tool positions
SZ1200ATC+C
1200-2400
12支刀位
16支刀位
600
800
最大刀库载重 Maximum tool
magazine capacity
kg
#2 主轴马达 #2 spindle motor
KW
7.5/11 (αβ
CF轴伺服马达 CF-axis servo
motor
KW
6 (α40i
#2主轴马达 #2 spindle motor
KW
7/9.3 1PH7103)
CF轴伺服马达 CF-axis servo
motor
KW
7.7 (1FK7015)
机械重量约 Machine weight
approcimately
kg
33,000
33,500

17.

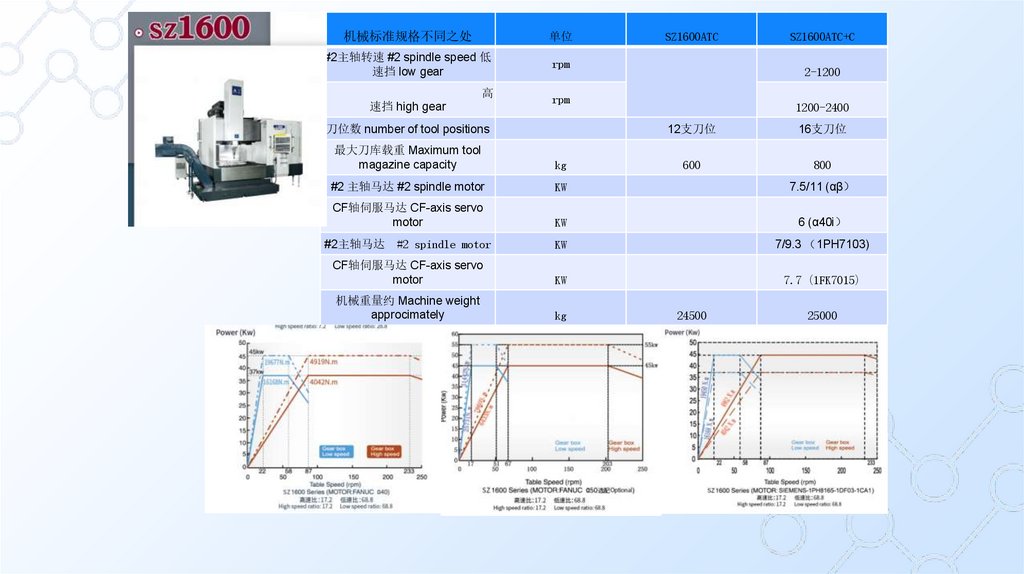

机械标准规格不同之处
单位
#2主轴转速 #2 spindle speed 低
速挡 low gear
rpm
高
速挡 high gear
SZ1600ATC
2-1200
rpm
刀位数 number of tool positions
SZ1600ATC+C
1200-2400
12支刀位
16支刀位
600
800
最大刀库载重 Maximum tool
magazine capacity
kg
#2 主轴马达 #2 spindle motor
KW
7.5/11 (αβ
CF轴伺服马达 CF-axis servo
motor
KW
6 (α40i
#2主轴马达 #2 spindle motor
KW
7/9.3 1PH7103)
CF轴伺服马达 CF-axis servo
motor
KW
7.7 (1FK7015)
机械重量约 Machine weight
approcimately
kg
24500
25000

18.

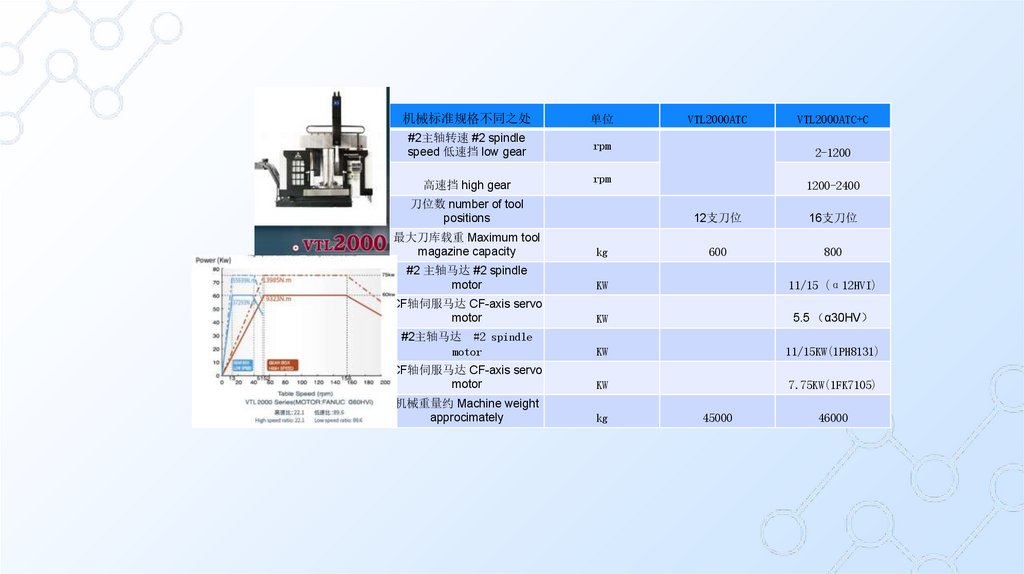

机械标准规格不同之处
单位
#2主轴转速 #2 spindle
speed 低速挡 low gear
rpm
高速挡 high gear
VTL2000ATC
2-1200
rpm
刀位数 number of tool
positions
VTL2000ATC+C
1200-2400
12支刀位
16支刀位
600
800
最大刀库载重 Maximum tool
magazine capacity
kg
#2 主轴马达 #2 spindle
motor
KW
11/15 (α12HVI)
CF轴伺服马达 CF-axis servo
motor
KW
5.5 α30HV
#2主轴马达 #2 spindle
motor
KW
11/15KW(1PH8131)
CF轴伺服马达 CF-axis servo
motor
KW
7.75KW(1FK7105)
机械重量约 Machine weight
approcimately
kg
45000
46000

19.

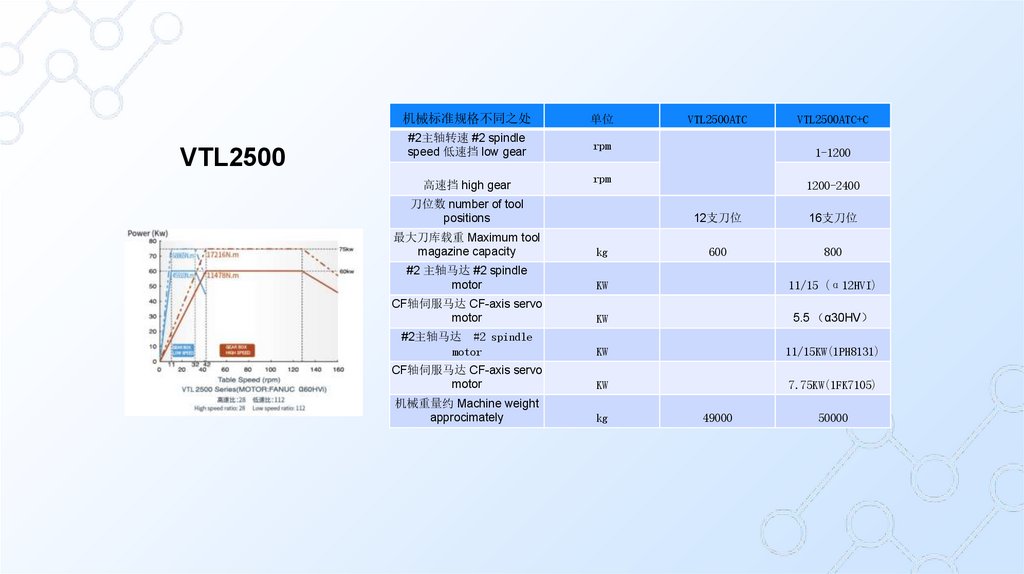

VTL2500
机械标准规格不同之处
单位
#2主轴转速 #2 spindle
speed 低速挡 low gear
rpm
高速挡 high gear
VTL2500ATC
1-1200
rpm
刀位数 number of tool
positions
VTL2500ATC+C
1200-2400
12支刀位
16支刀位
600
800
最大刀库载重 Maximum tool
magazine capacity
kg
#2 主轴马达 #2 spindle
motor
KW
11/15 (α12HVI)
CF轴伺服马达 CF-axis servo
motor
KW
5.5 α30HV
#2主轴马达 #2 spindle
motor
KW
11/15KW(1PH8131)
CF轴伺服马达 CF-axis servo
motor
KW
7.75KW(1FK7105)
机械重量约 Machine weight
approcimately
kg
49000
50000

20.

21.

22.

23.

24.
