Распространение радиоволн

1.

Лекция 1.
Распространение
радиоволн

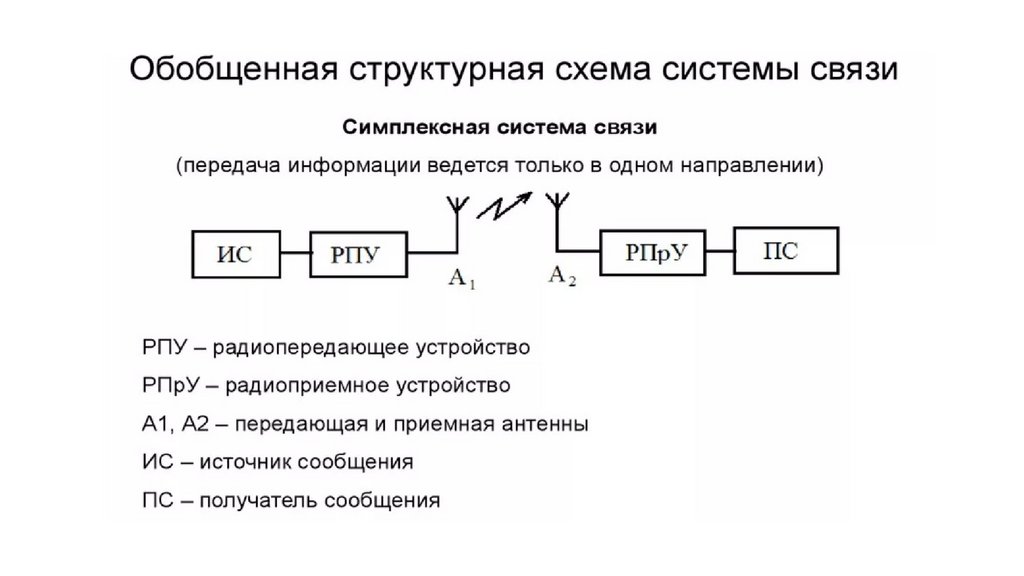

2.

3.

4.

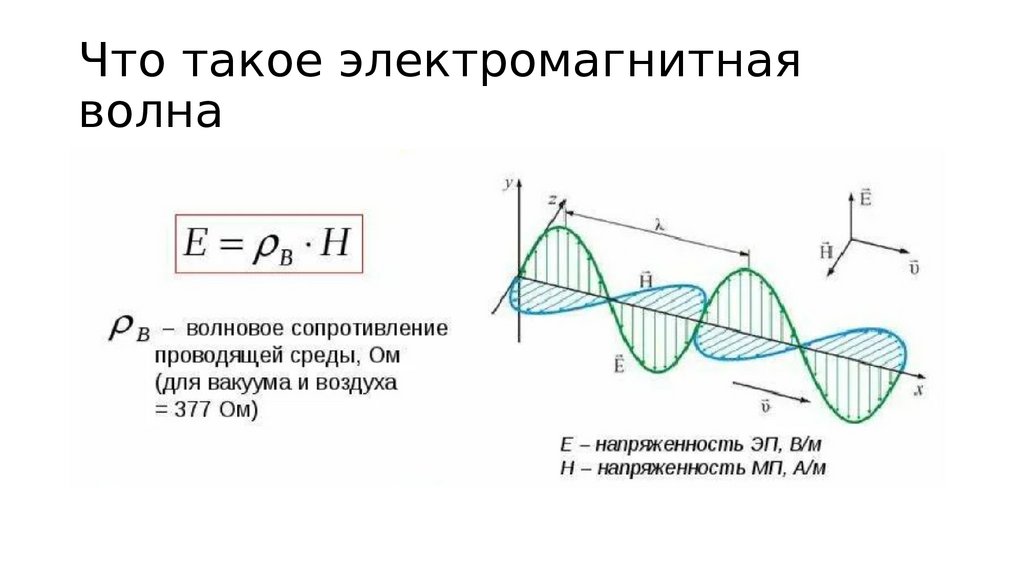

Что такое электромагнитная
волна

5.

Свойства ЭМ волн
• преломление
• дифракция
• рефракция
• интерференция

6.

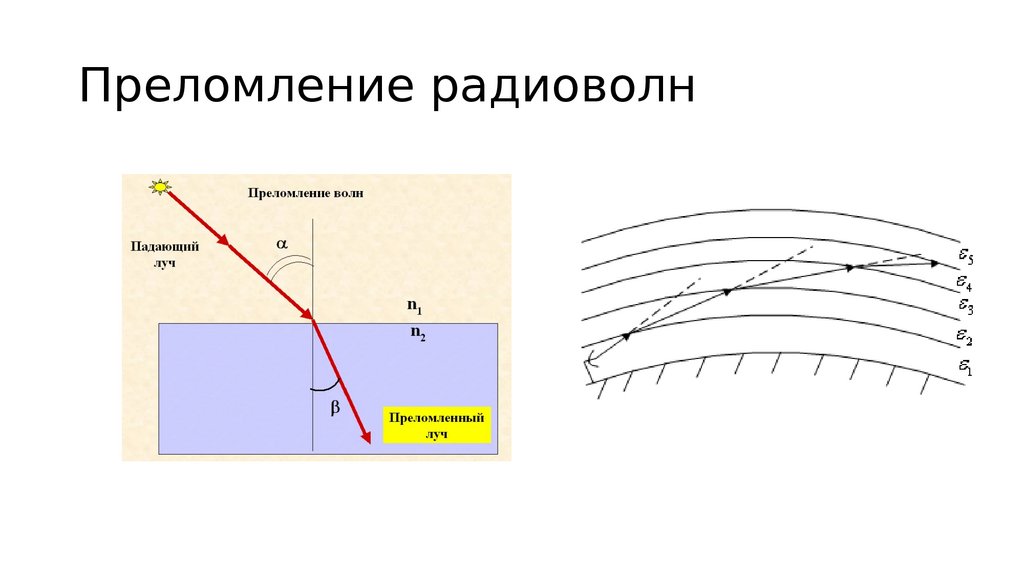

Преломление радиоволн

7.

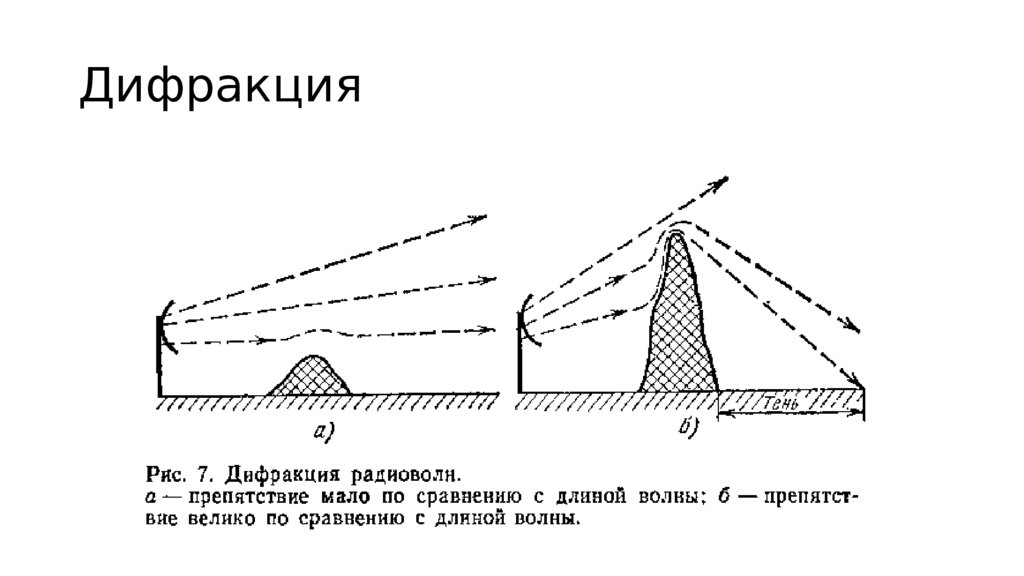

Дифракция

8.

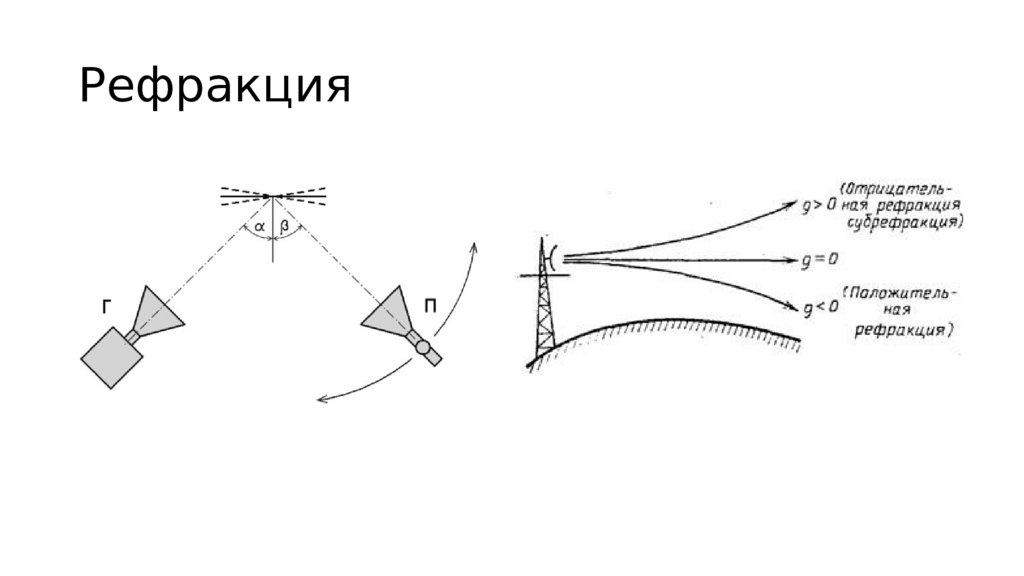

Рефракция

9.

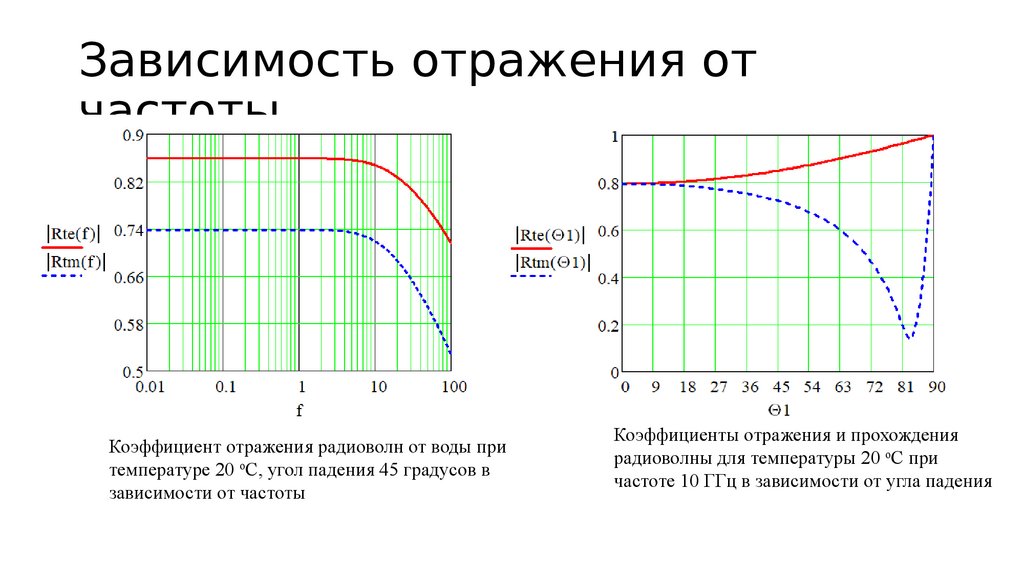

Зависимость отражения от
частоты
Коэффициент отражения радиоволн от воды при
температуре 20 оС, угол падения 45 градусов в
зависимости от частоты
Коэффициенты отражения и прохождения
радиоволны для температуры 20 оС при
частоте 10 ГГц в зависимости от угла падения

10.

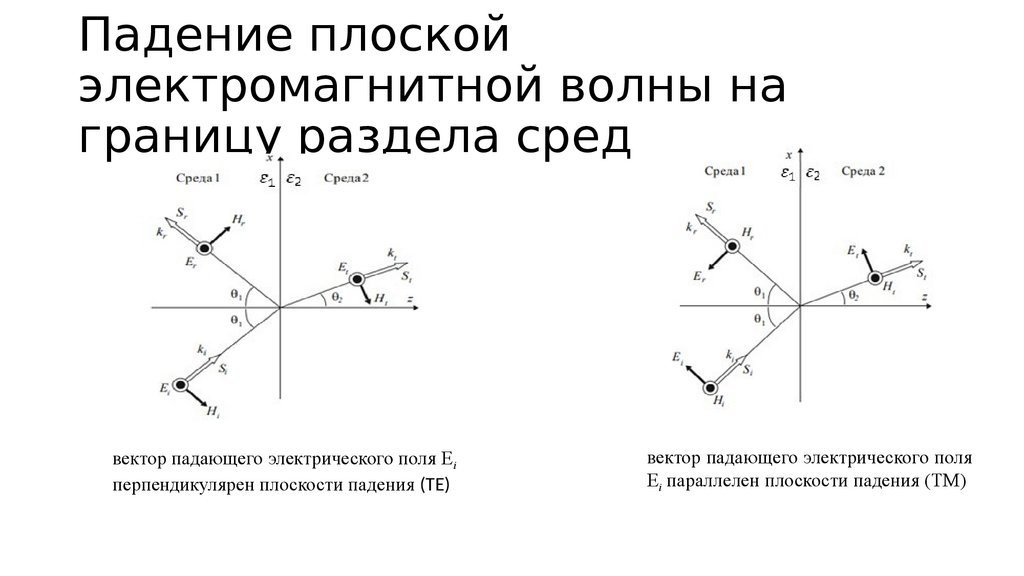

Падение плоской
электромагнитной волны на
границу раздела сред
вектор падающего электрического поля Ei
перпендикулярен плоскости падения (TE)
вектор падающего электрического поля
Ei параллелен плоскости падения (TM)

11.

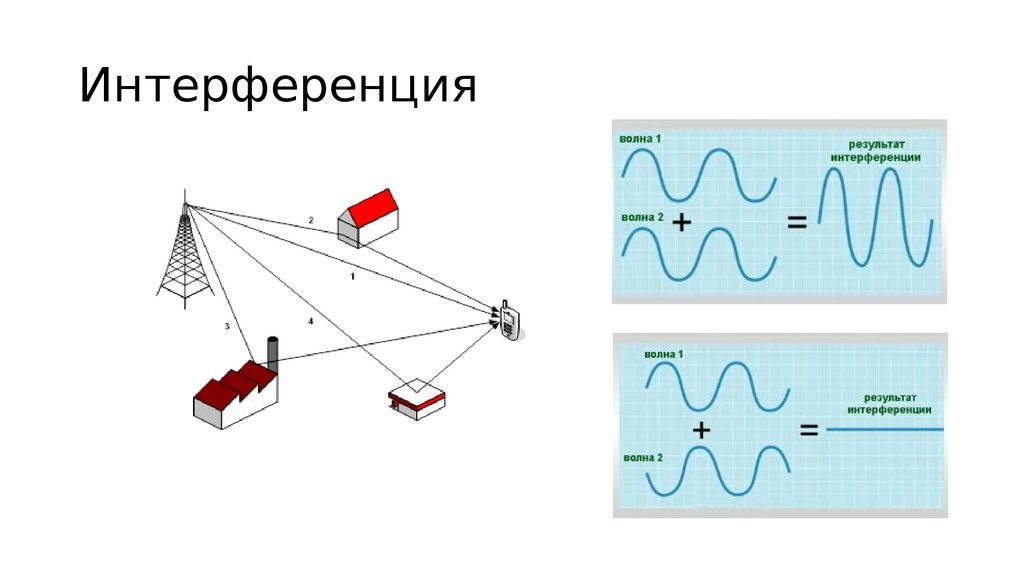

Интерференция

12.

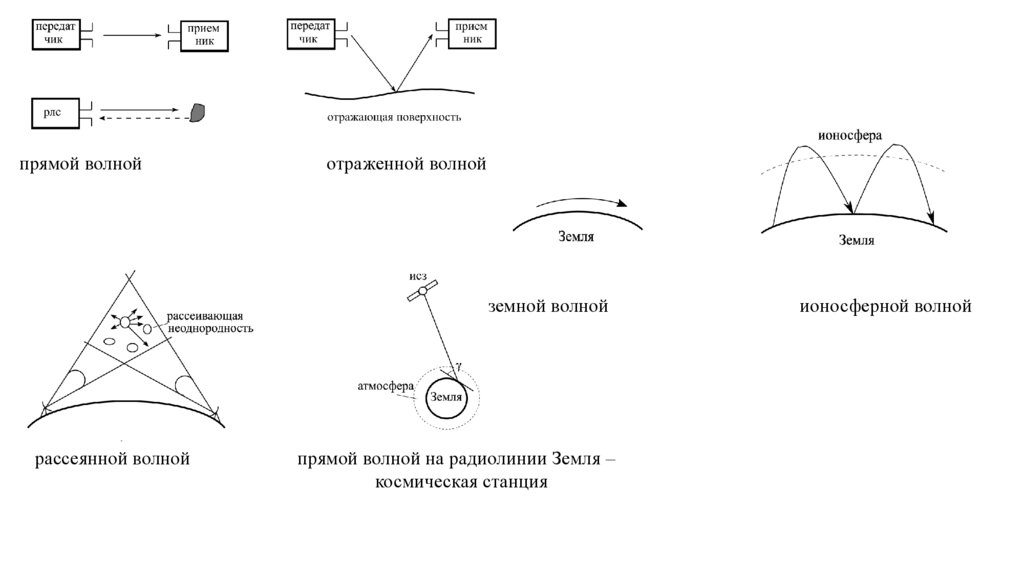

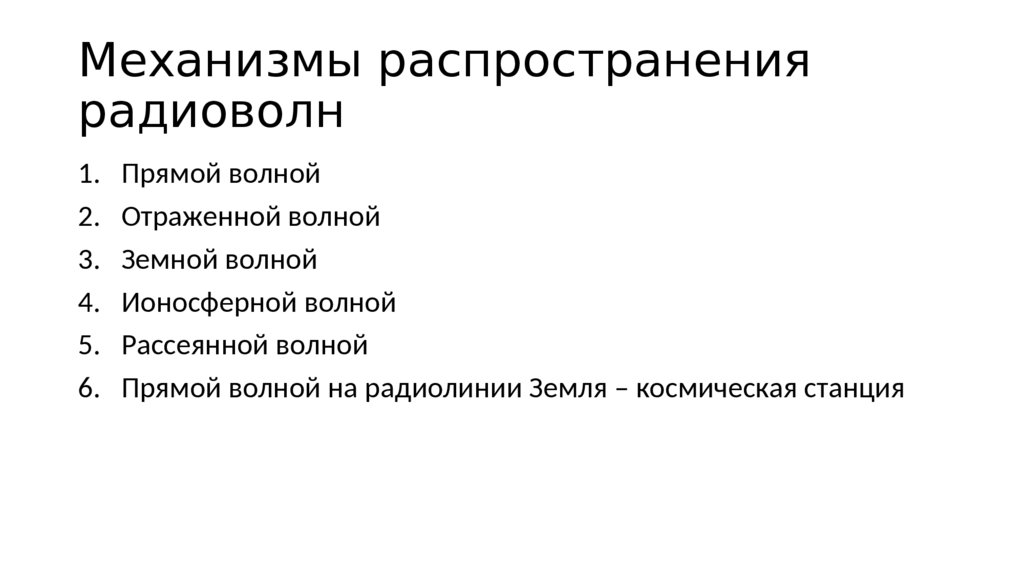

Механизмы распространения
радиоволн
1. Прямой волной
2. Отраженной волной
3. Земной волной
4. Ионосферной волной
5. Рассеянной волной
6. Прямой волной на радиолинии Земля – космическая станция

13.

прямой волной
отраженной волной
земной волной
рассеянной волной
прямой волной на радиолинии Земля –
космическая станция
ионосферной волной

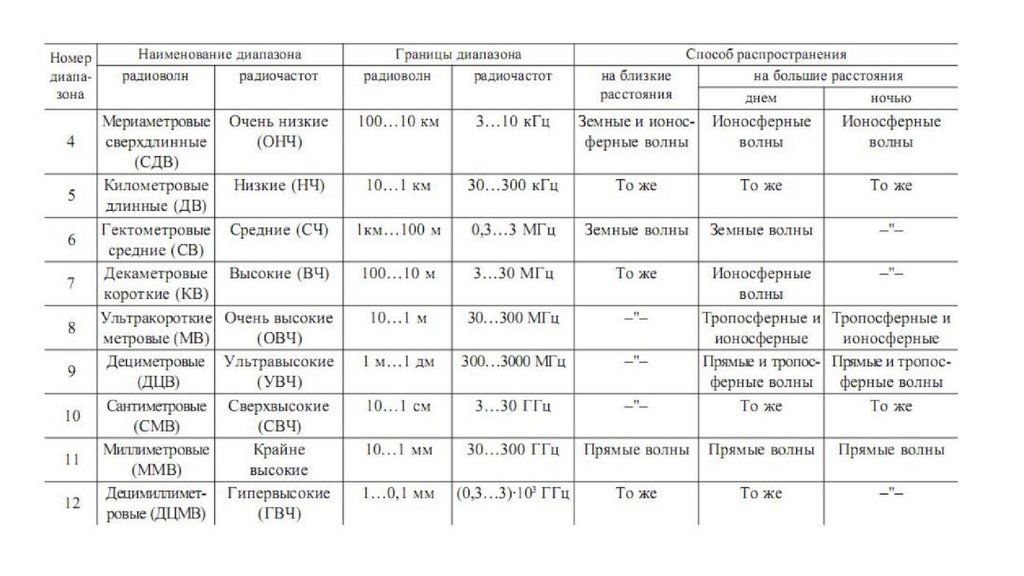

14.

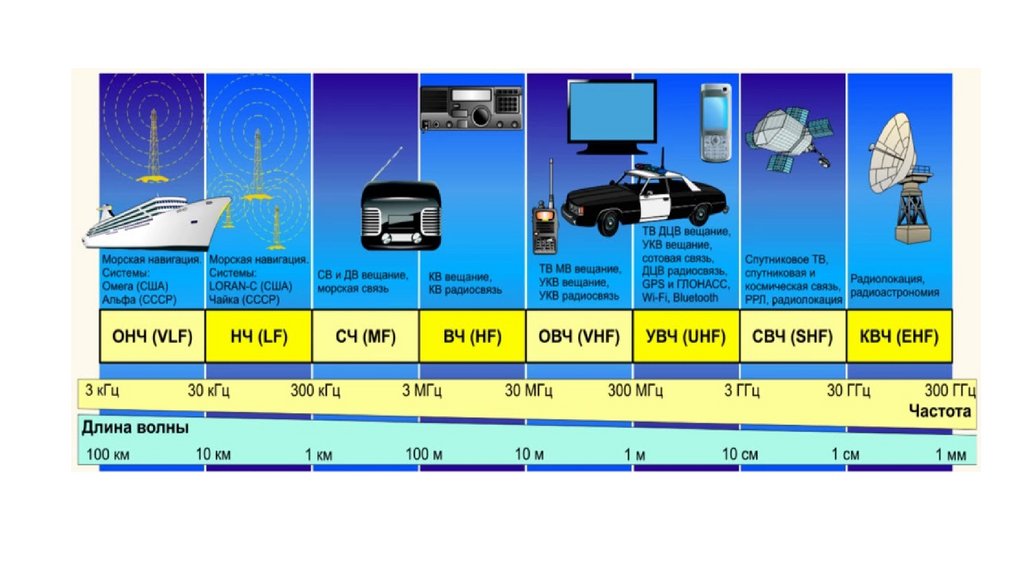

15.

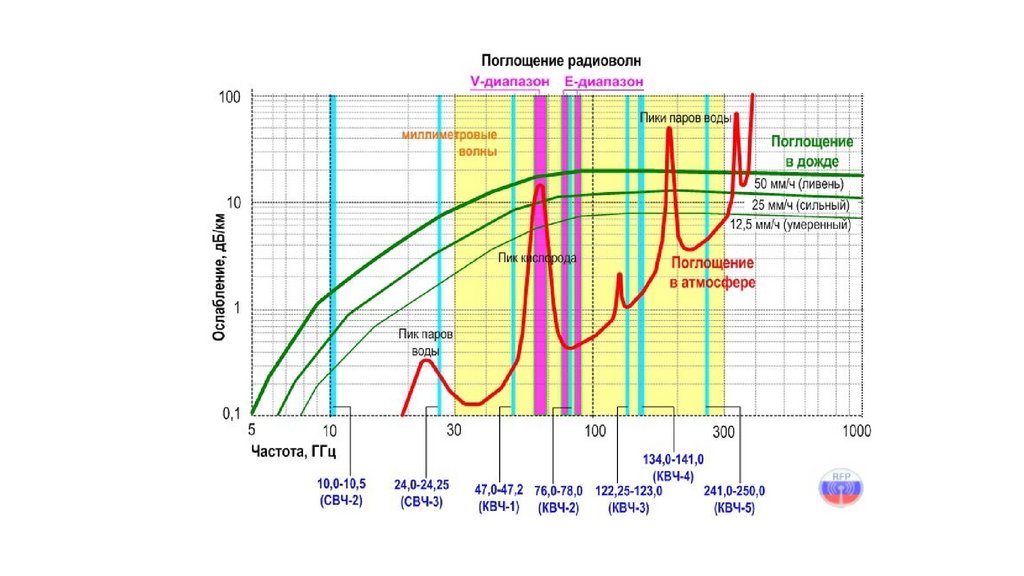

16.

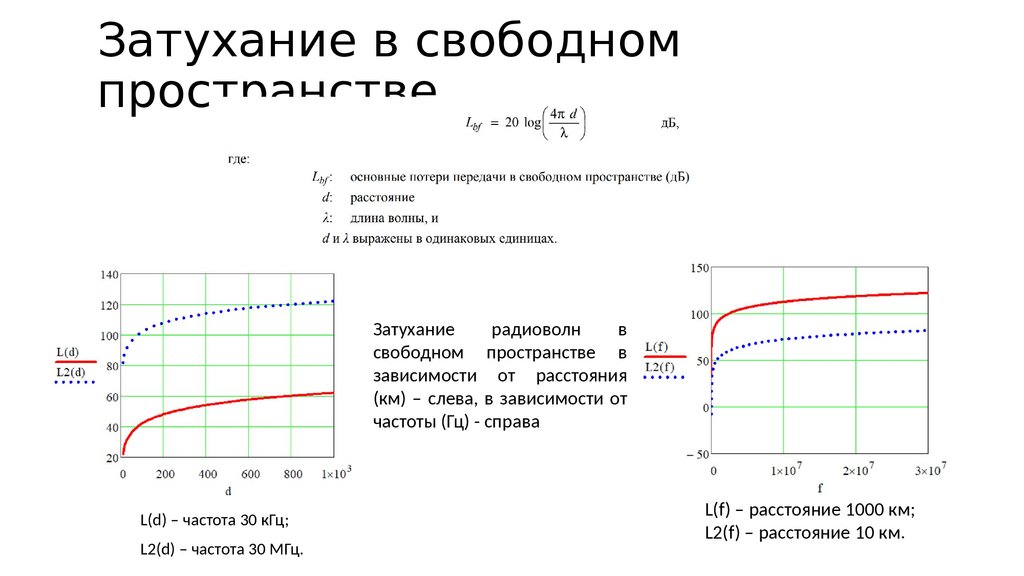

Затухание в свободном
пространстве
Затухание
радиоволн
в
свободном пространстве в
зависимости от расстояния
(км) – слева, в зависимости от
частоты (Гц) - справа
L(d) – частота 30 кГц;
L2(d) – частота 30 МГц.
L(f) – расстояние 1000 км;
L2(f) – расстояние 10 км.

17.

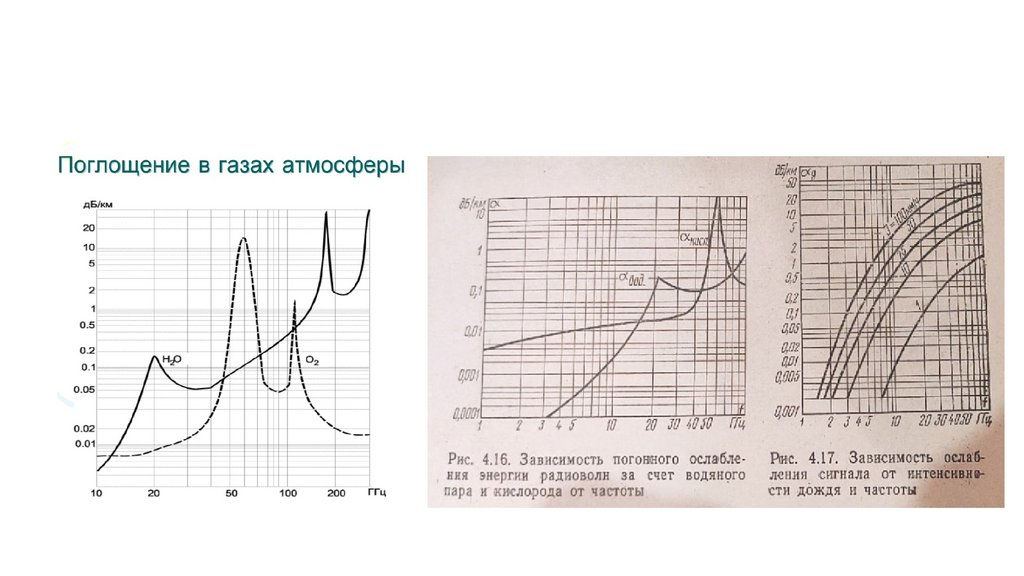

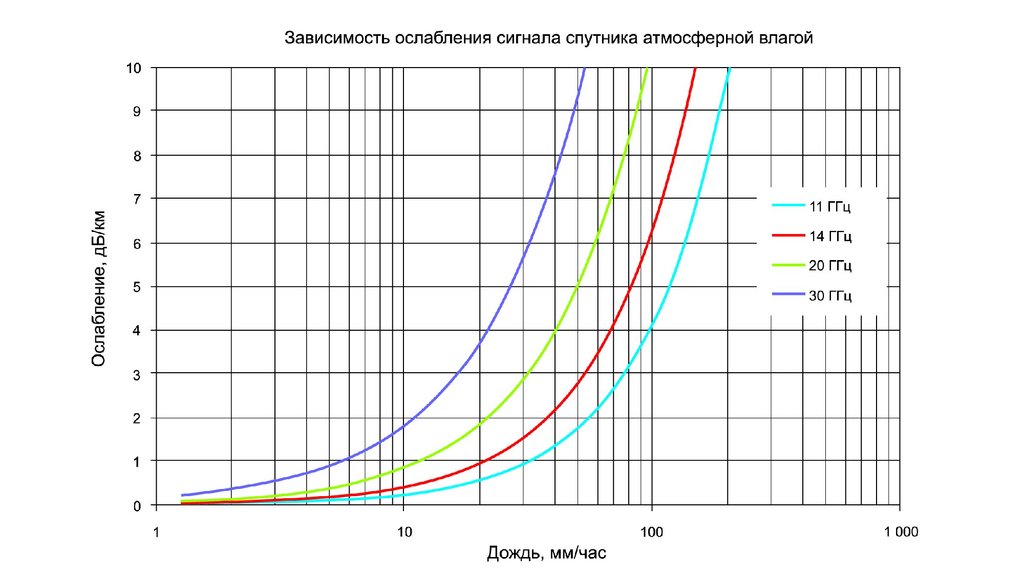

18.

19.

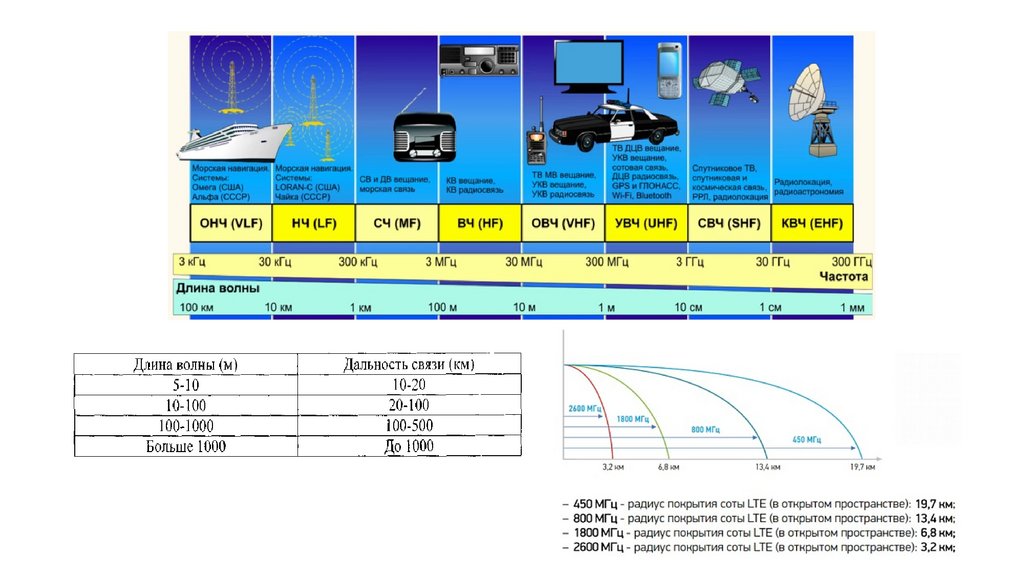

20.

21.

22.

Группа из 37-ми антенн средневолнового
диапазона протяжённостью в три километра

23.

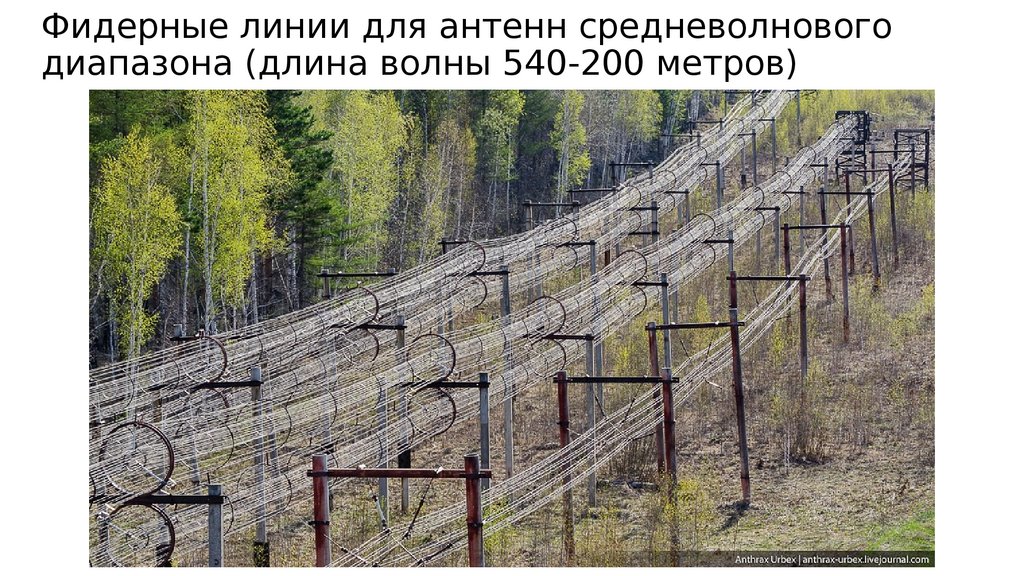

Фидерные линии для антенн средневолнового
диапазона (длина волны 540-200 метров)

24.

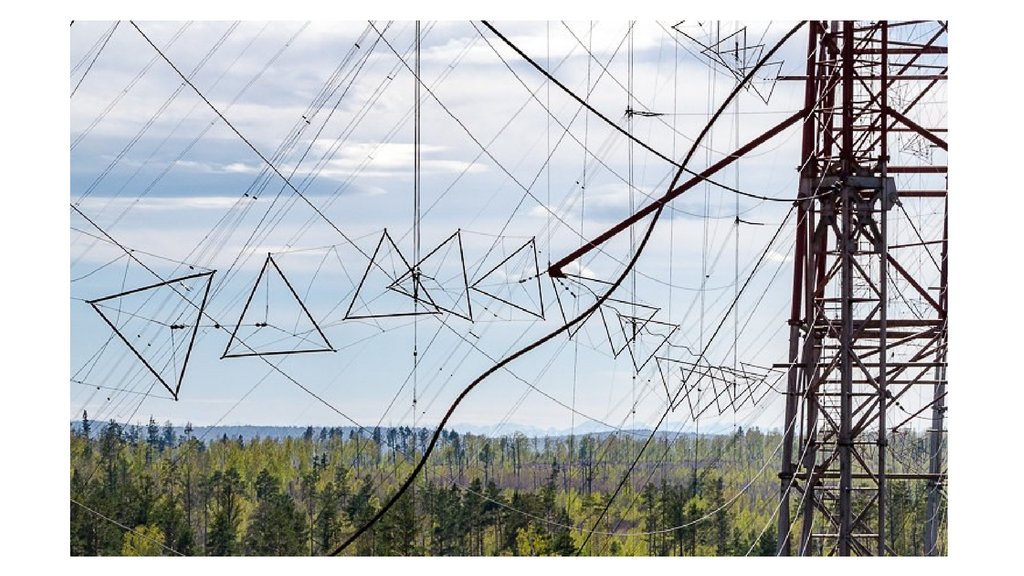

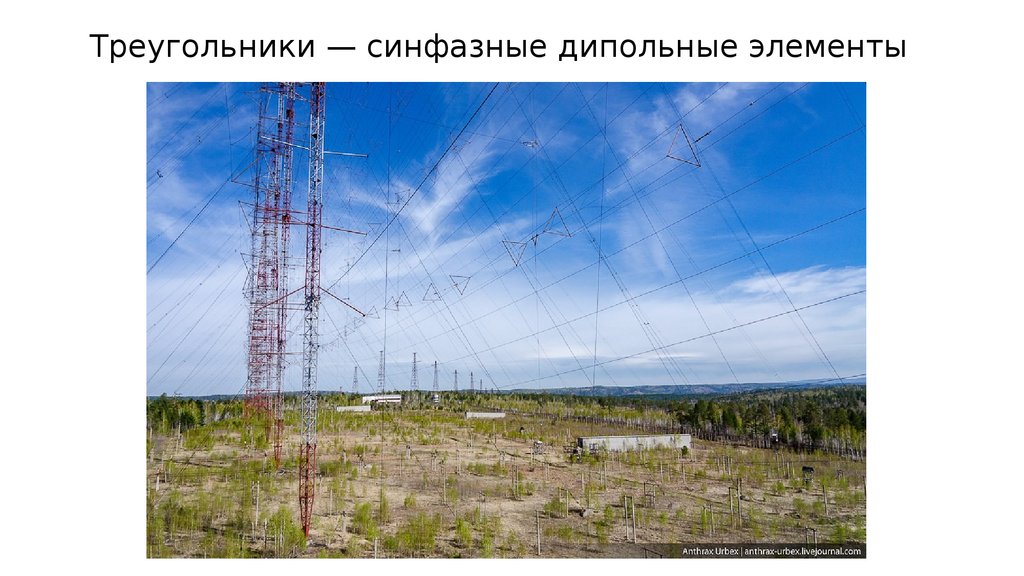

Треугольники — синфазные дипольные элементы

25.

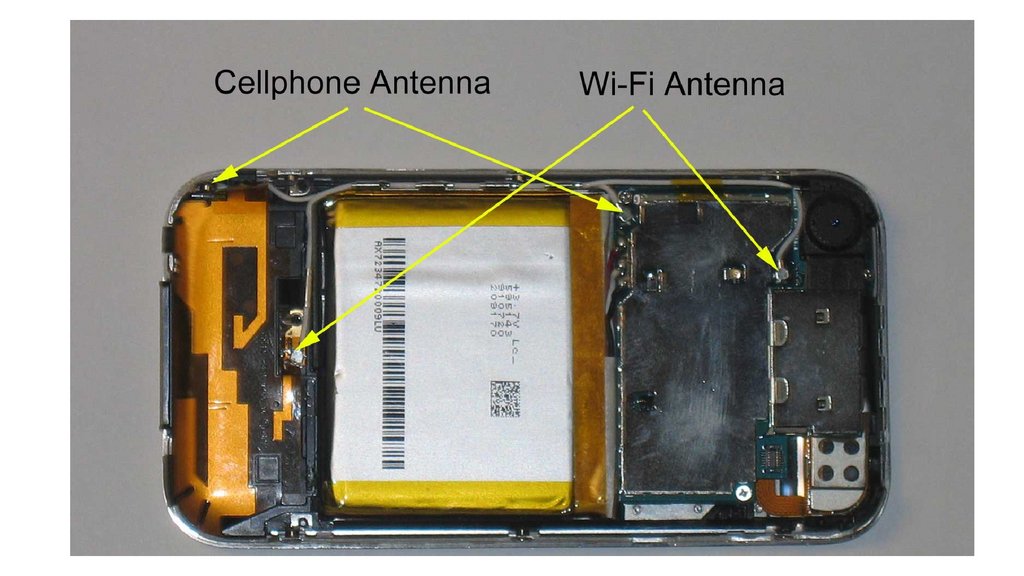

26.

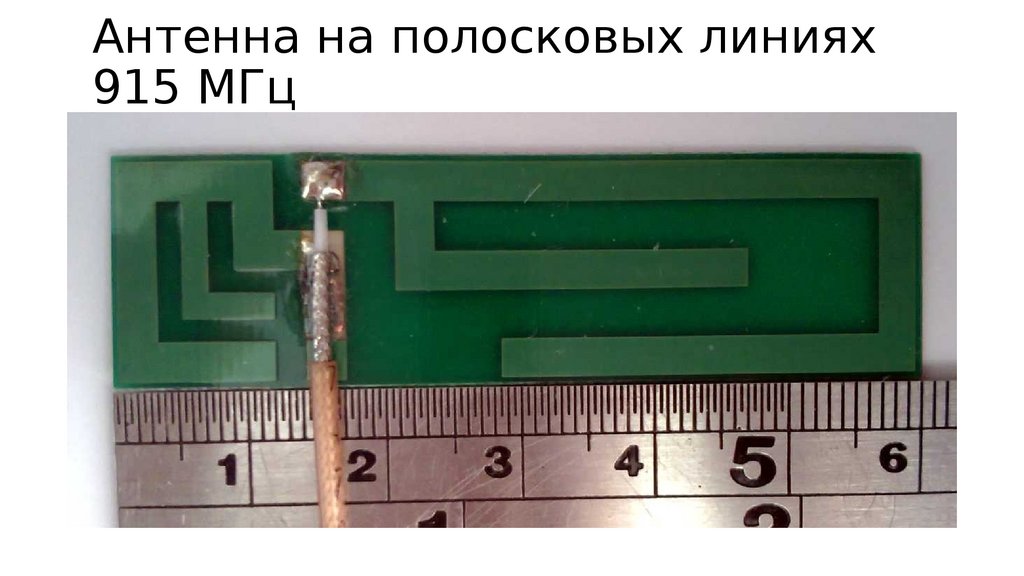

Антенна на полосковых линиях
915 МГц
