Линзы, типы линз. Изображение в тонких линзах. Формула тонкой линзы

1.

2.

Познакомиться:
•с типами линз;
•с геометрическими характеристиками тонкой линзы.
Дать определение:
Фокусного расстояния, фокальной плоскости и
оптической силы тонкой линзы.
Научиться строить изображение в тонких линзах
и характеризовать их.
Вывести формулу тонкой собирающей и
рассеивающей линз.
Применять полученные знания при решении
задач на построение и расчет тонкой линзы (в том
числе с помощью компьютера)

3. Линза – прозрачное тело (обычно стеклянное), ограниченное двумя сферическими поверхностями. Является одним из основных

элементов оптических
систем.
Линза, у которой толщина пренебрежимо мала по
сравнению с радиусами кривизны ее поверхностей,
называется тонкой. Главное свойство тонких
линз заключается в том, что все приосевые лучи,
вышедшие из какой-либо точки предмета и
прошедшие сквозь тонкую линзу, собираются этой
линзой снова в одной точке. Благодаря этому
свойству с помощью линз можно получать
изображения различных предметов.

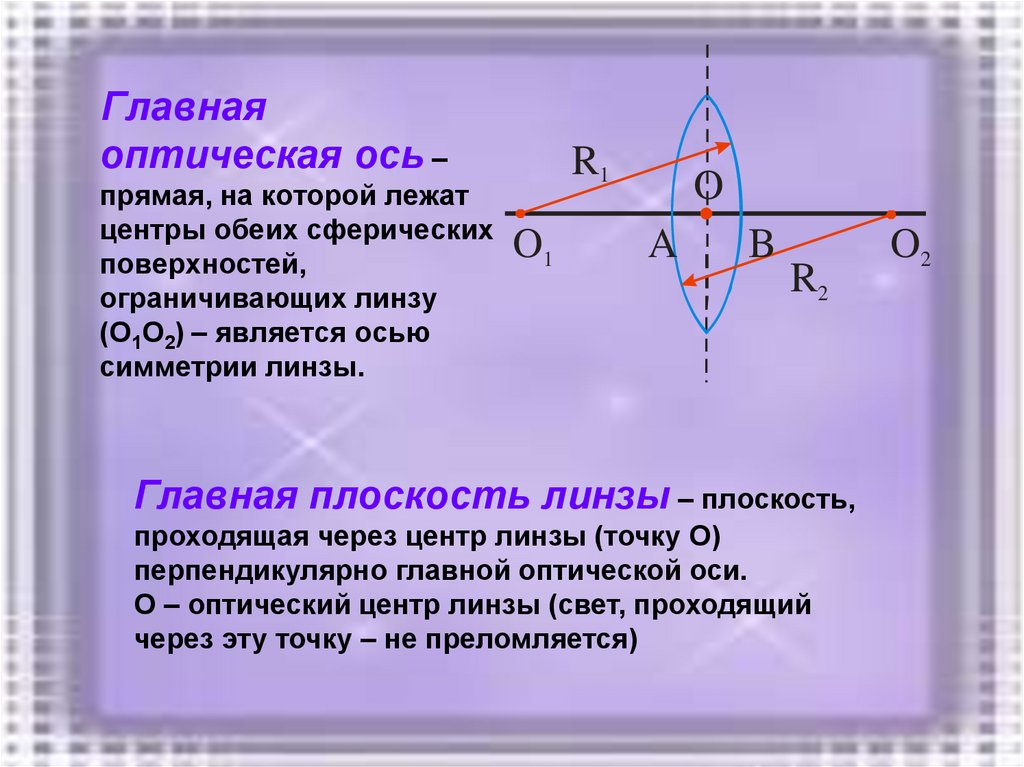

4.

Главная
оптическая ось –
прямая, на которой лежат
центры обеих сферических
O1
поверхностей,
ограничивающих линзу
(О1О2) – является осью
симметрии линзы.
R1
O
A
B
R2
Главная плоскость линзы – плоскость,
проходящая через центр линзы (точку О)
перпендикулярно главной оптической оси.
О – оптический центр линзы (свет, проходящий
через эту точку – не преломляется)
O2

5.

По
бо
чн
ая
оп
ти
че
ск

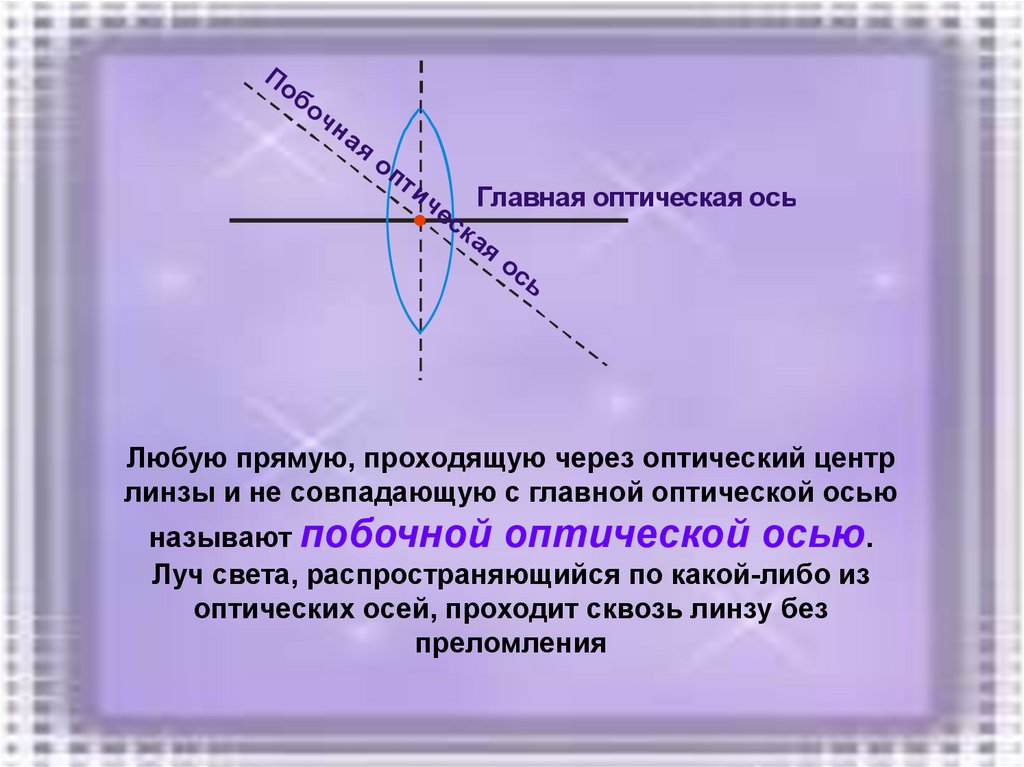

Главная оптическая ось
ая
ос
ь
Любую прямую, проходящую через оптический центр
линзы и не совпадающую с главной оптической осью
называют побочной оптической осью.
Луч света, распространяющийся по какой-либо из
оптических осей, проходит сквозь линзу без
преломления

6.

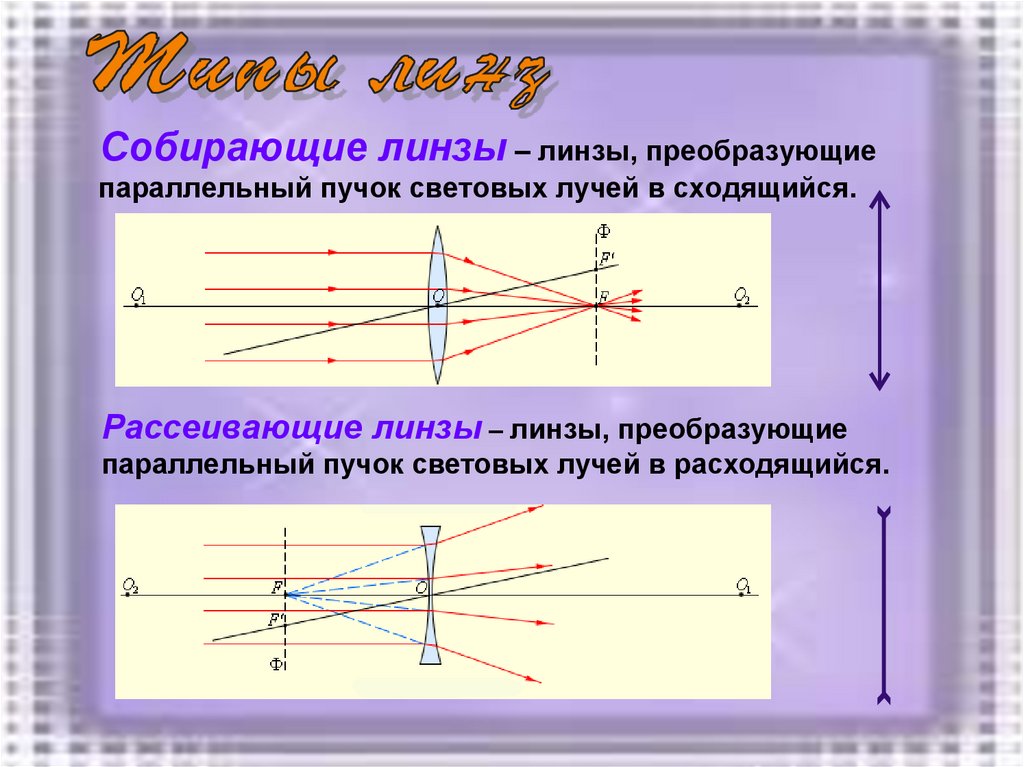

Собирающие линзы – линзы, преобразующие
параллельный пучок световых лучей в сходящийся.
Рассеивающие линзы – линзы, преобразующие
параллельный пучок световых лучей в расходящийся.

7.

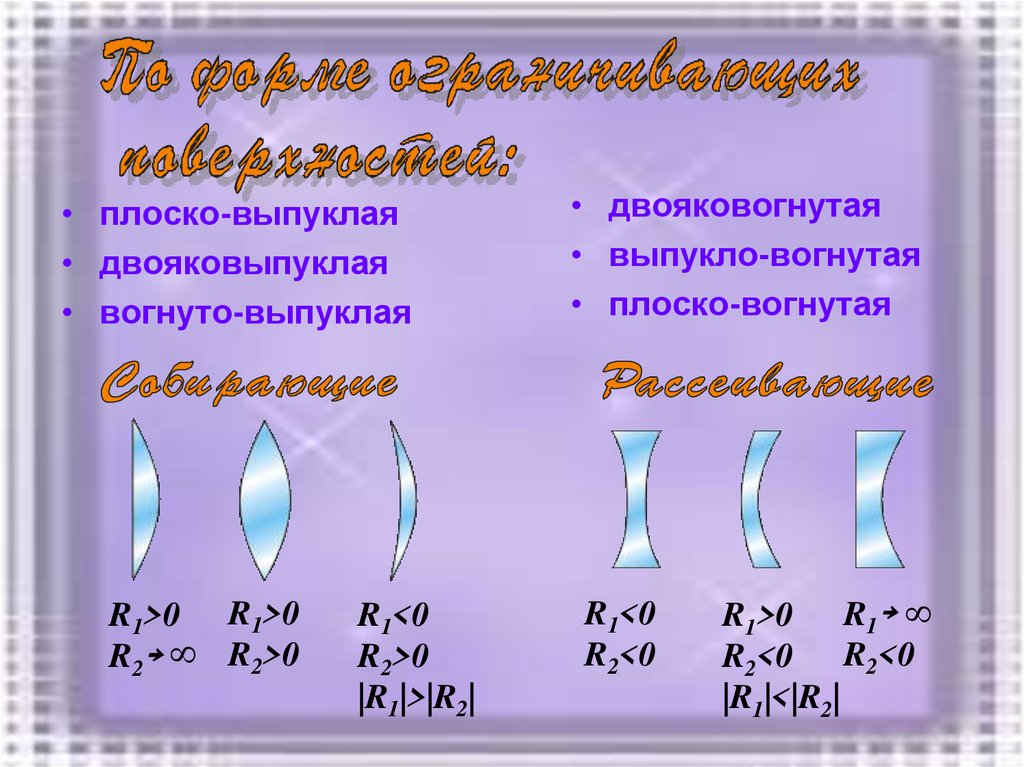

• плоско-выпуклая
• двояковыпуклая
• вогнуто-выпуклая
R1>0 R1>0
R2 R2>0
R1<0
R2>0
|R1|>|R2|
• двояковогнутая
• выпукло-вогнутая
• плоско-вогнутая
R1<0
R2<0
R1>0 R1
R2<0 R2<0
|R1|<|R2|

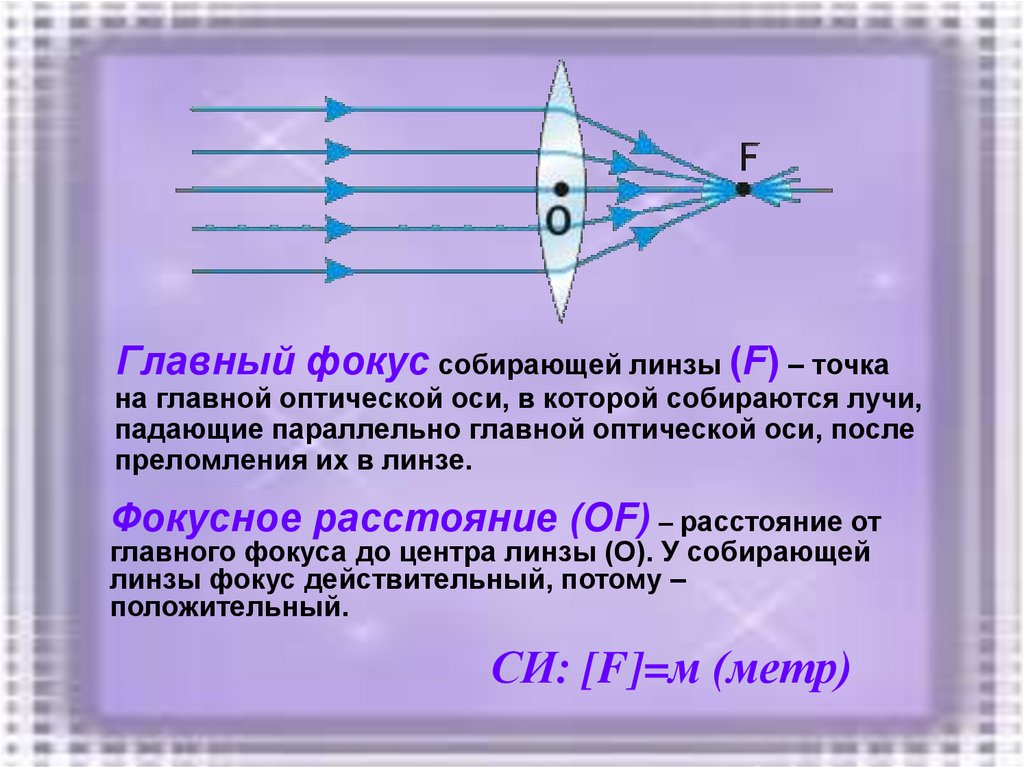

8.

Главный фокус собирающей линзы (F) – точка
на главной оптической оси, в которой собираются лучи,
падающие параллельно главной оптической оси, после
преломления их в линзе.
Фокусное расстояние (ОF) – расстояние от
главного фокуса до центра линзы (О). У собирающей
линзы фокус действительный, потому –
положительный.
СИ: [F]=м (метр)

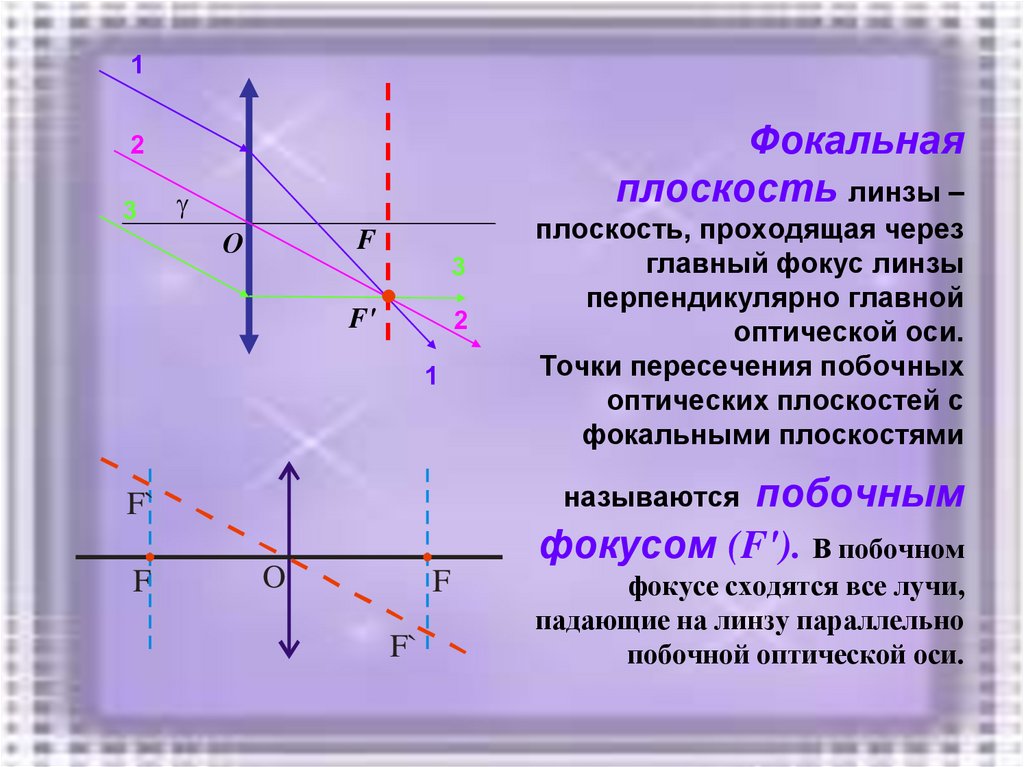

9. Фокальная плоскость линзы – плоскость, проходящая через главный фокус линзы перпендикулярно главной оптической оси. Точки

1
Фокальная
плоскость линзы –
2
3
О
F
3
F'
2
1
называются побочным
F`
F
плоскость, проходящая через
главный фокус линзы
перпендикулярно главной
оптической оси.
Точки пересечения побочных
оптических плоскостей с
фокальными плоскостями
фокусом (F'). В побочном
O
F
F`
фокусе сходятся все лучи,
падающие на линзу параллельно
побочной оптической оси.

10.

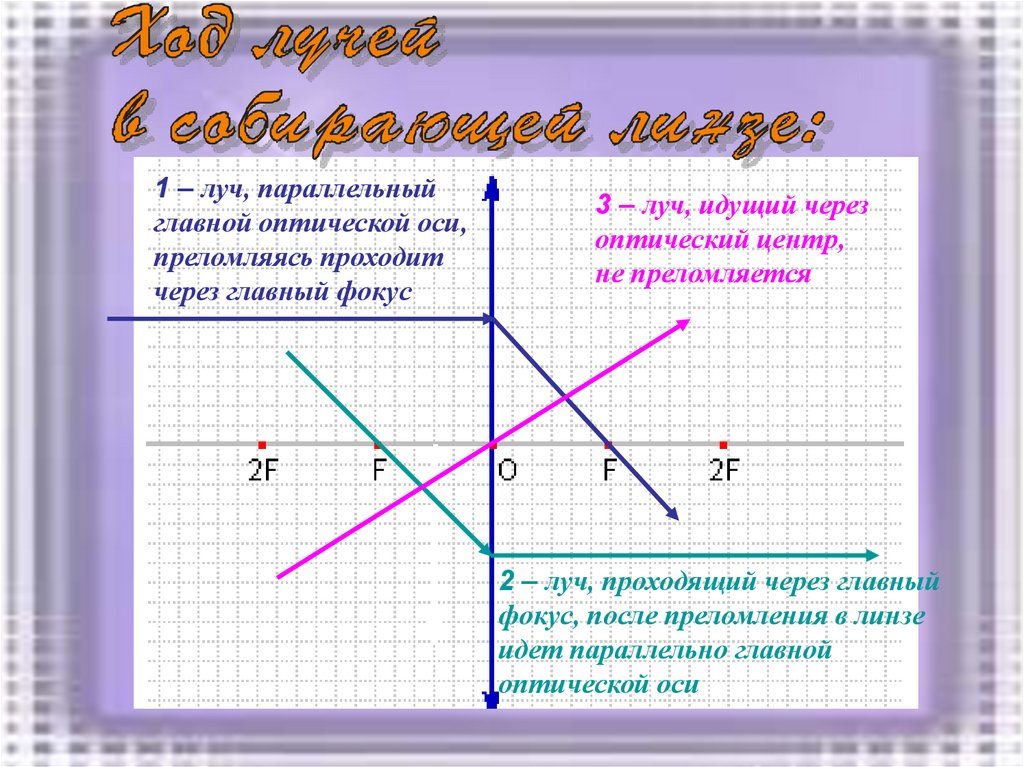

1 – луч, параллельный
главной оптической оси,
преломляясь проходит
через главный фокус
3 – луч, идущий через
оптический центр,
не преломляется
2 – луч, проходящий через главный
фокус, после преломления в линзе
идет параллельно главной
оптической оси

11.

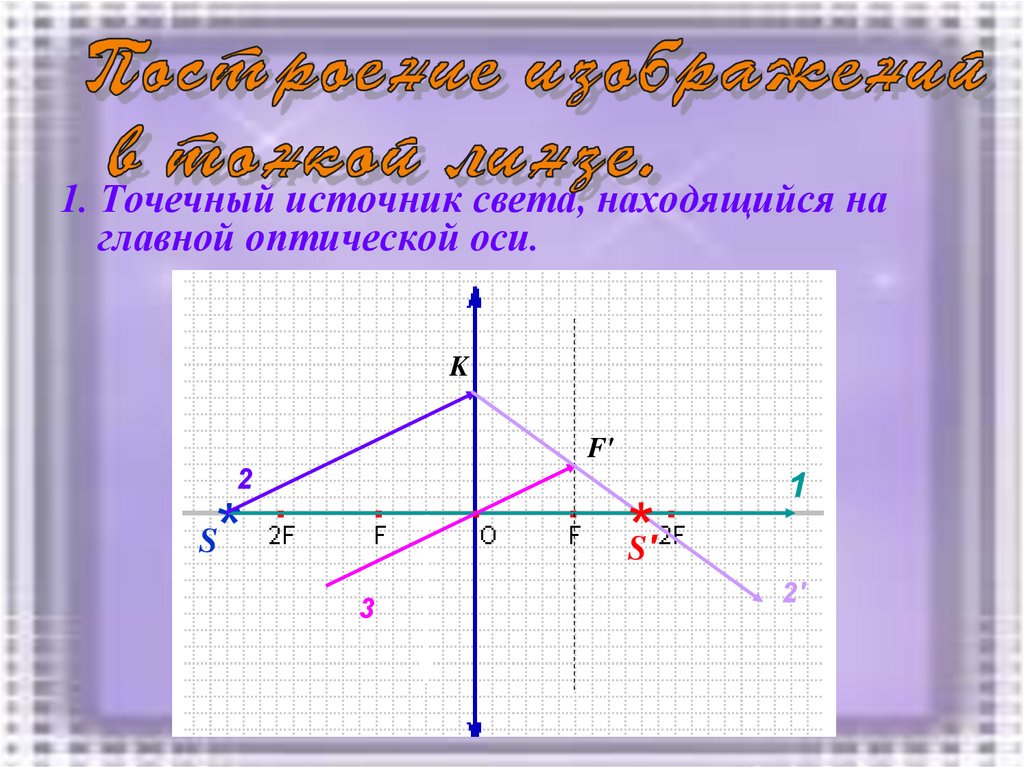

1. Точечный источник света, находящийся на
главной оптической оси.
K
F'
2
*S'
*
S
3
1
2'

12.

Увеличение линзы – отношение
высоты изображения к высоте
предмета.
При прямом изображении предмета в
линзе увеличение положительно (Г>0), а
при перевернутом – отрицательно (Г<0).
При увеличенном изображении предмета
в линзе модуль увеличения больше
единицы (|Г|>1), а при уменьшенном –
меньше единицы (|Г|<1)
Г=H/h

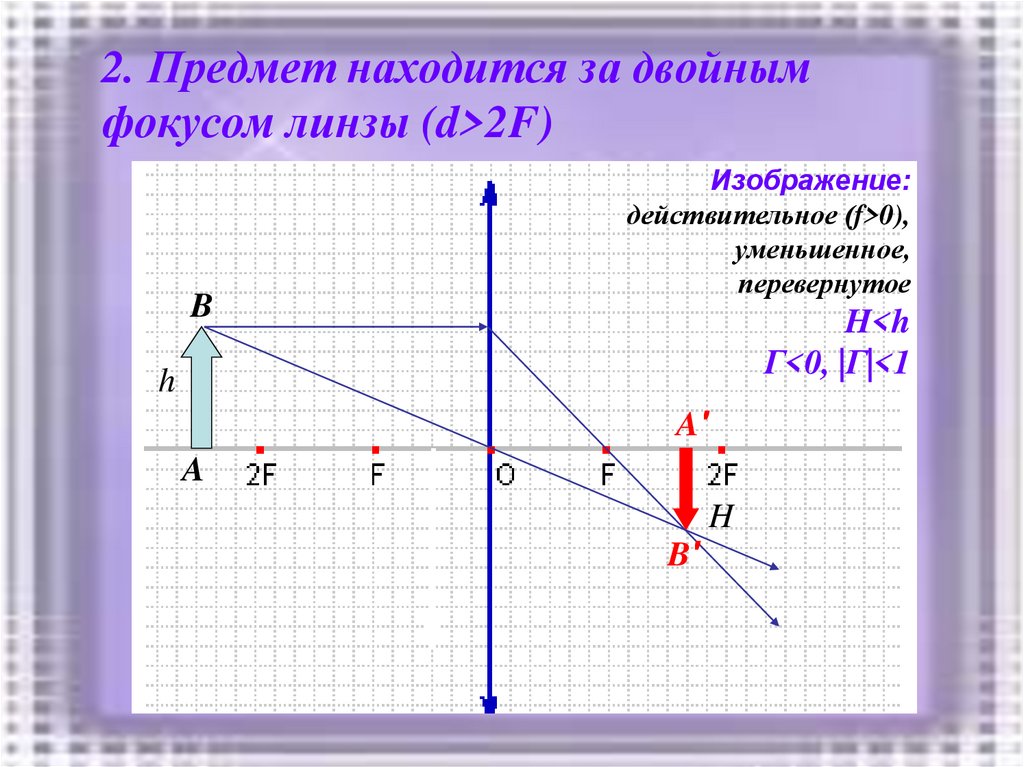

13. 2. Предмет находится за двойным фокусом линзы (d>2F)

2. Предмет находится за двойным
фокусом линзы (d>2F)
B
Изображение:
действительное (f>0),
уменьшенное,
перевернутое
H<h
Г<0, |Г|<1
h
A'
A
H
B'

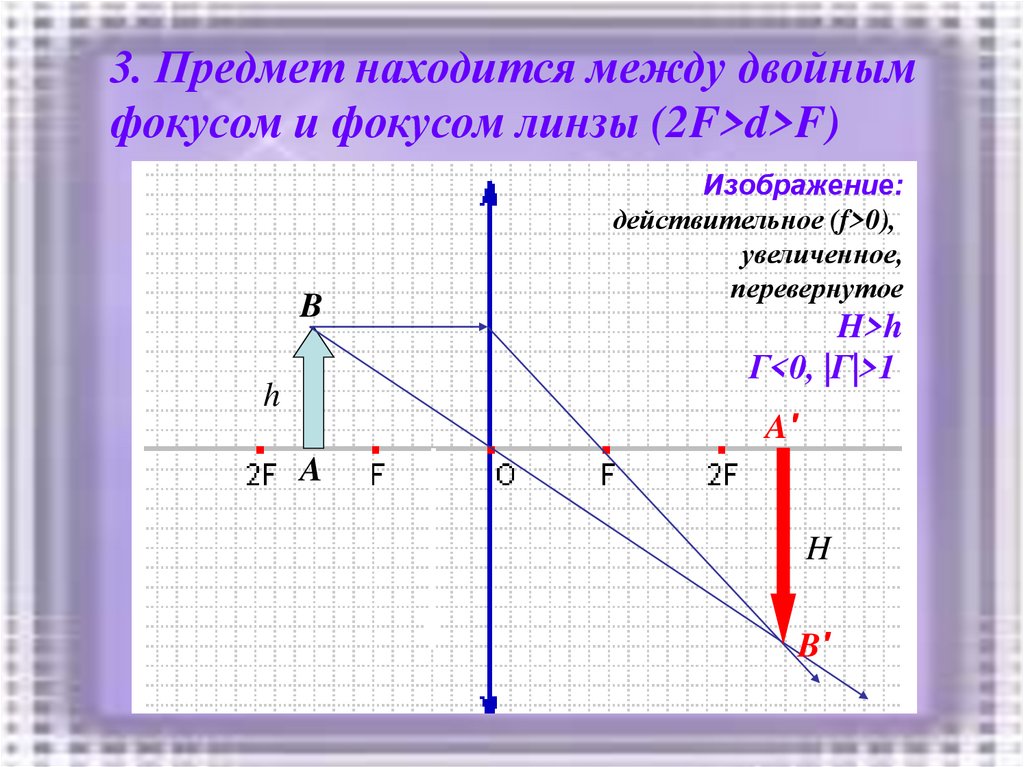

14. 3. Предмет находится между двойным фокусом и фокусом линзы (2F>d>F)

3. Предмет находится между двойным
фокусом и фокусом линзы (2F>d>F)
B
h
Изображение:
действительное (f>0),
увеличенное,
перевернутое
H>h
Г<0, |Г|>1
A'
A
H
B'

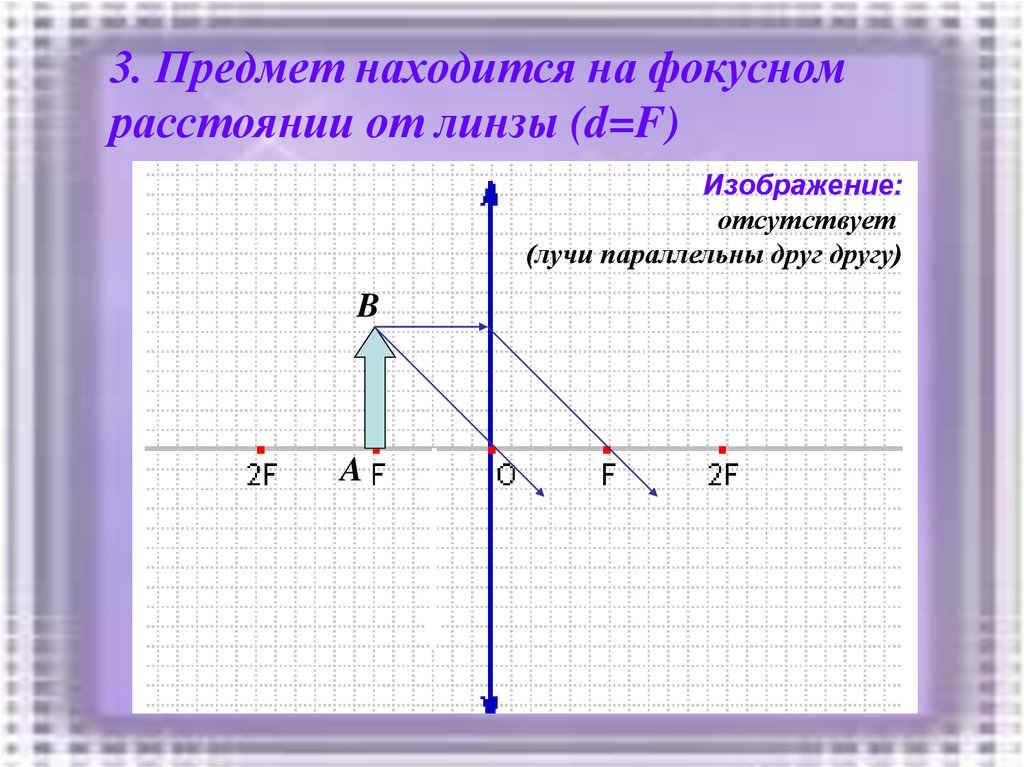

15. 3. Предмет находится на фокусном расстоянии от линзы (d=F)

Изображение:
отсутствует
(лучи параллельны друг другу)
B
A

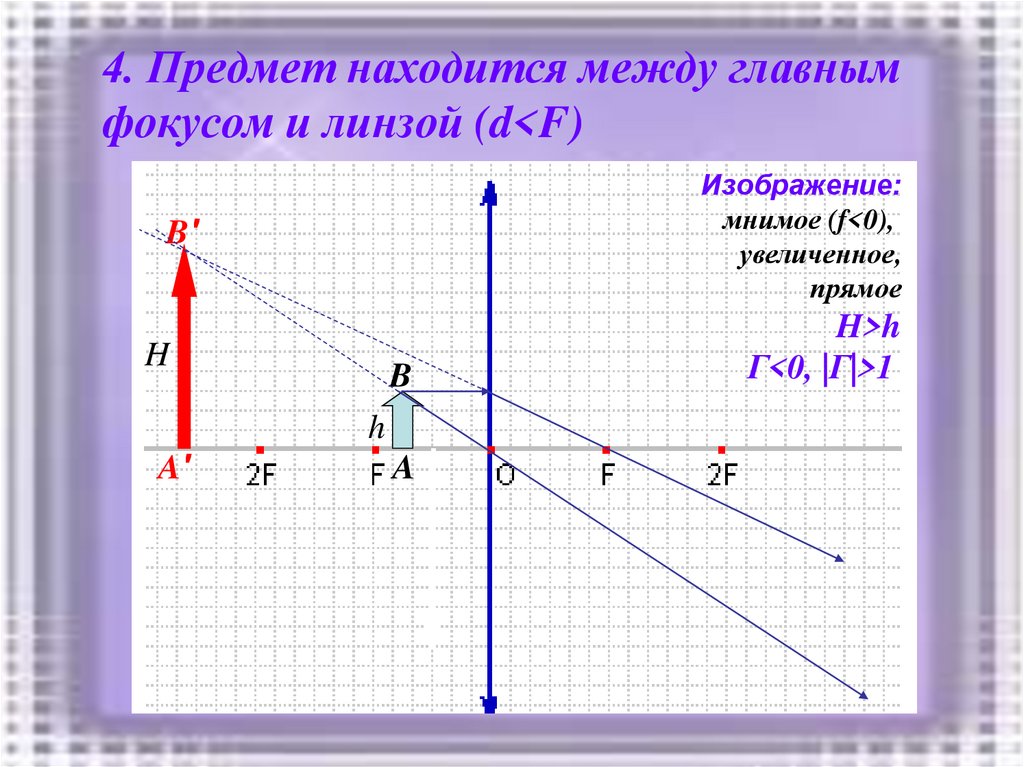

16. 4. Предмет находится между главным фокусом и линзой (d<F)

4. Предмет находится между главным
фокусом и линзой (d<F)
Изображение:
мнимое (f<0),
увеличенное,
прямое
B'
H
B
h
A'
A
H>h
Г<0, |Г|>1

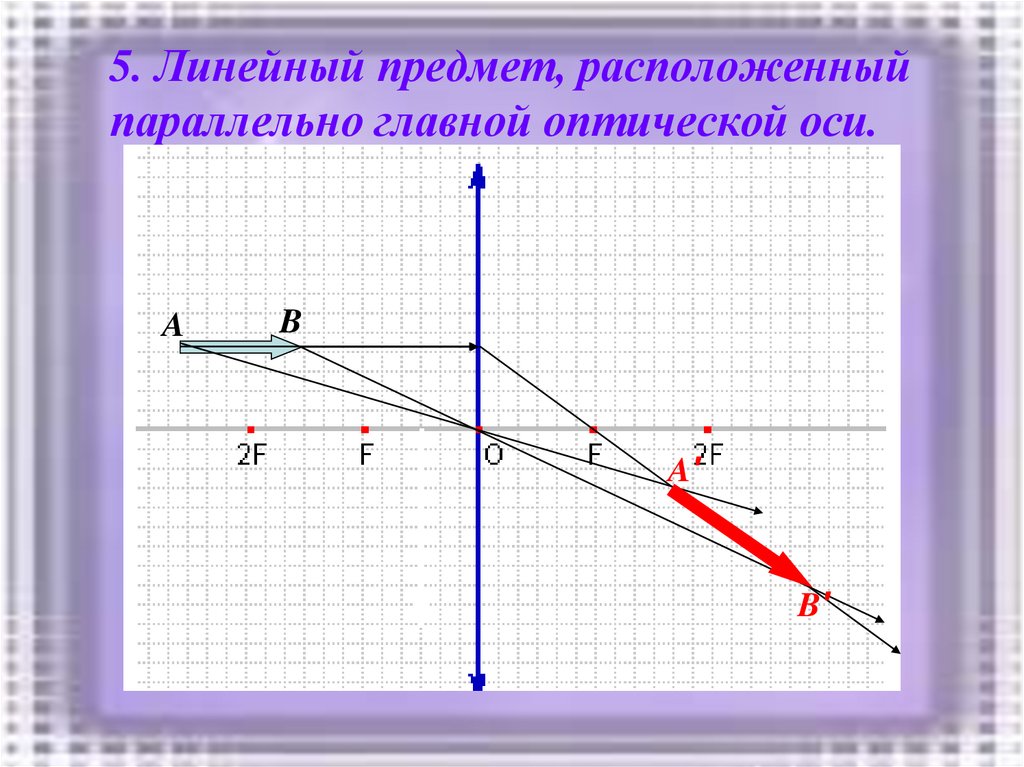

17. 5. Линейный предмет, расположенный параллельно главной оптической оси.

A
B
A'
B'

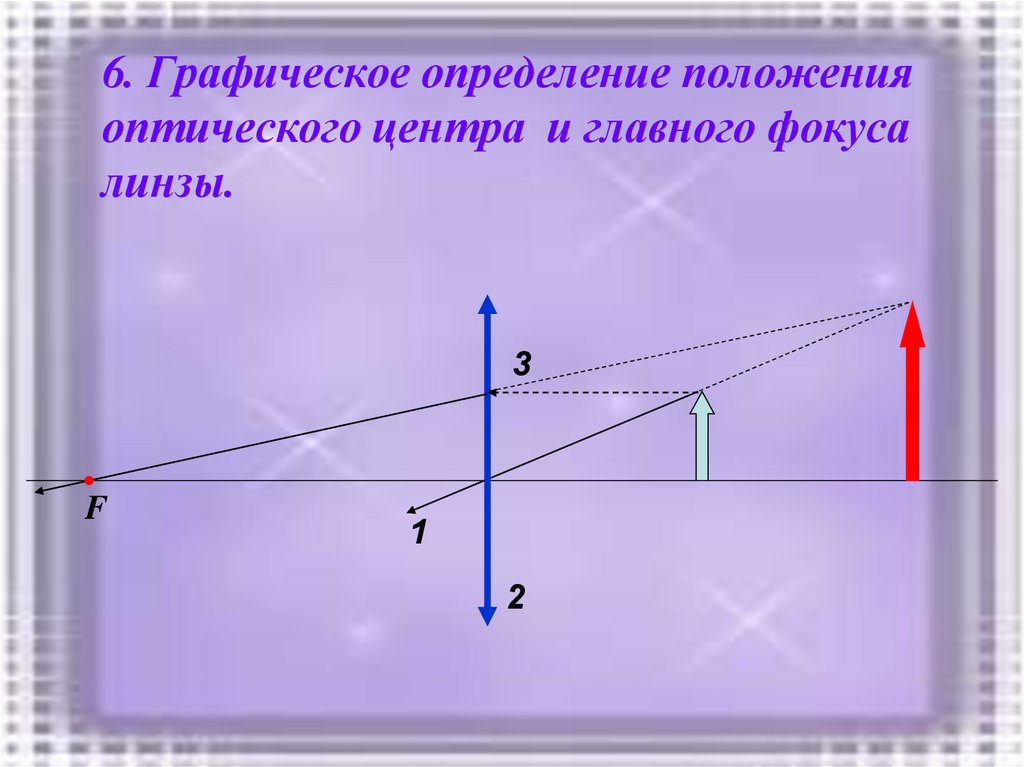

18. 6. Графическое определение положения оптического центра и главного фокуса линзы.

3
F
1
2

19.

H
f
h
d
H
f F

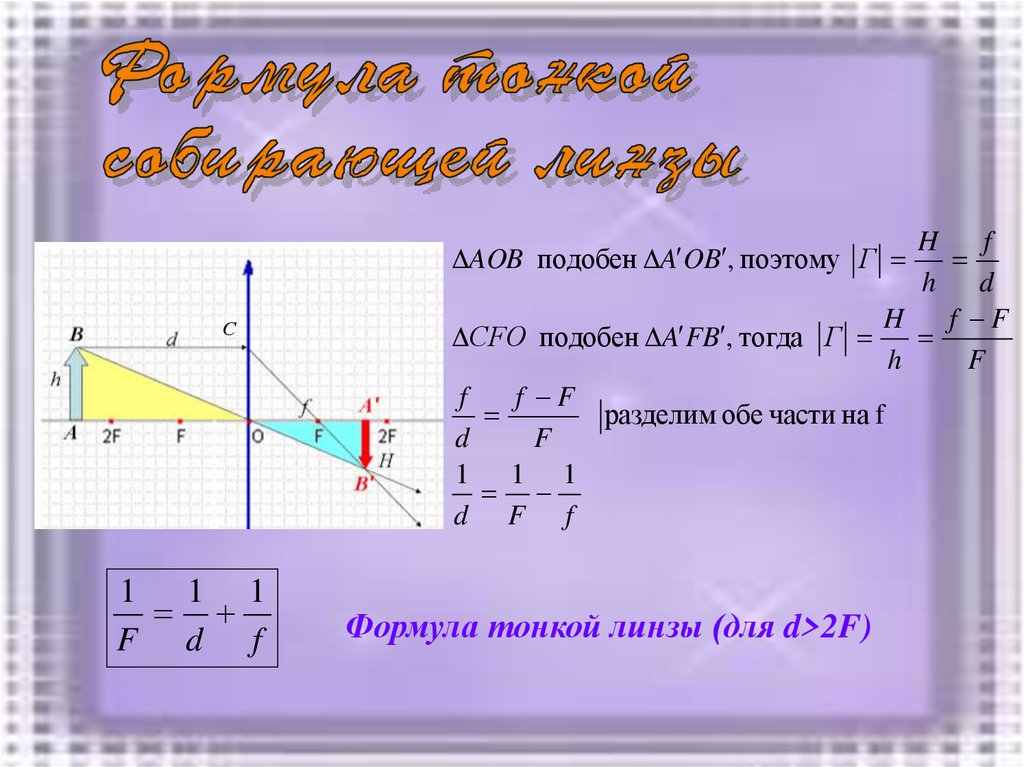

СFO подобен A FB , тогда Г
h
F
f
f F
разделим обе части на f
d
F
1 1 1
d F f
AOB подобен A OB , поэтому Г
С
1 1 1
F d f
Формула тонкой линзы (для d>2F)

20.

21.

Рассеивающая линза отклоняет
параллельно падающие на нее лучи от
главной оптической оси .
Главный фокус рассеивающей линзы –
точка на главной оптической оси, через
которую проходят продолжения
расходящегося пучка лучей, возникающего
после преломления в линзе лучей,
параллельных главной оптической оси.
Фокус рассеивающей линзы всегда
мнимый.

22.

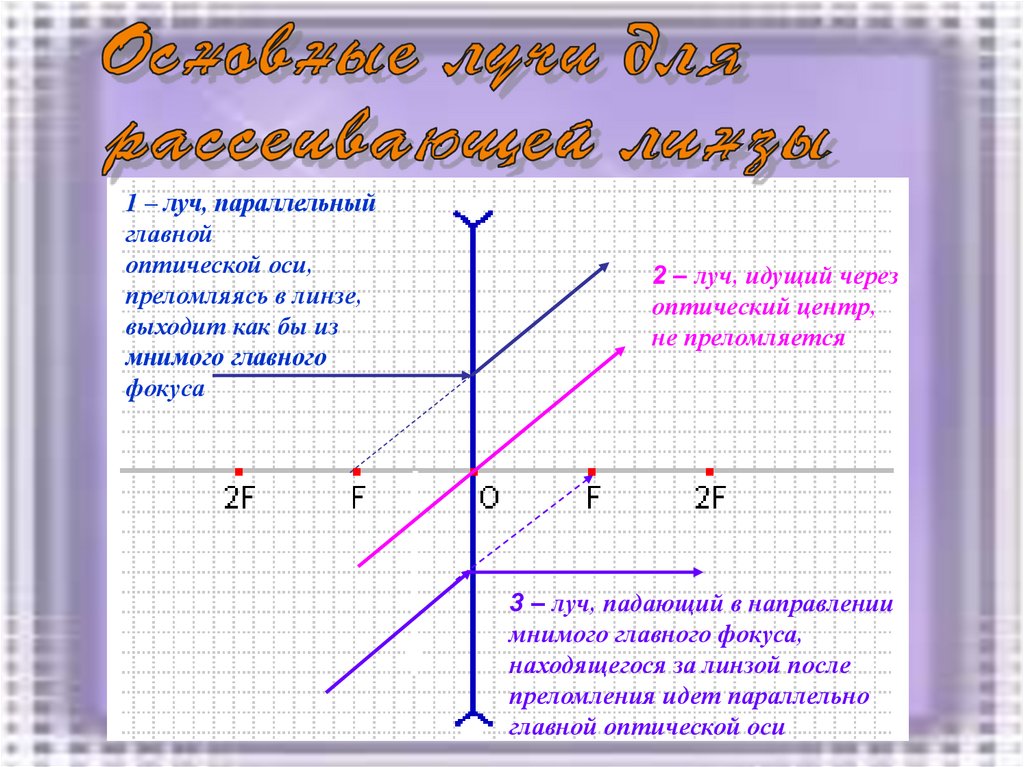

1 – луч, параллельный
главной
оптической оси,
преломляясь в линзе,
выходит как бы из
мнимого главного
фокуса
2 – луч, идущий через
оптический центр,
не преломляется
3 – луч, падающий в направлении
мнимого главного фокуса,
находящегося за линзой после
преломления идет параллельно
главной оптической оси

23.

1
1
2
F'
3
2
3

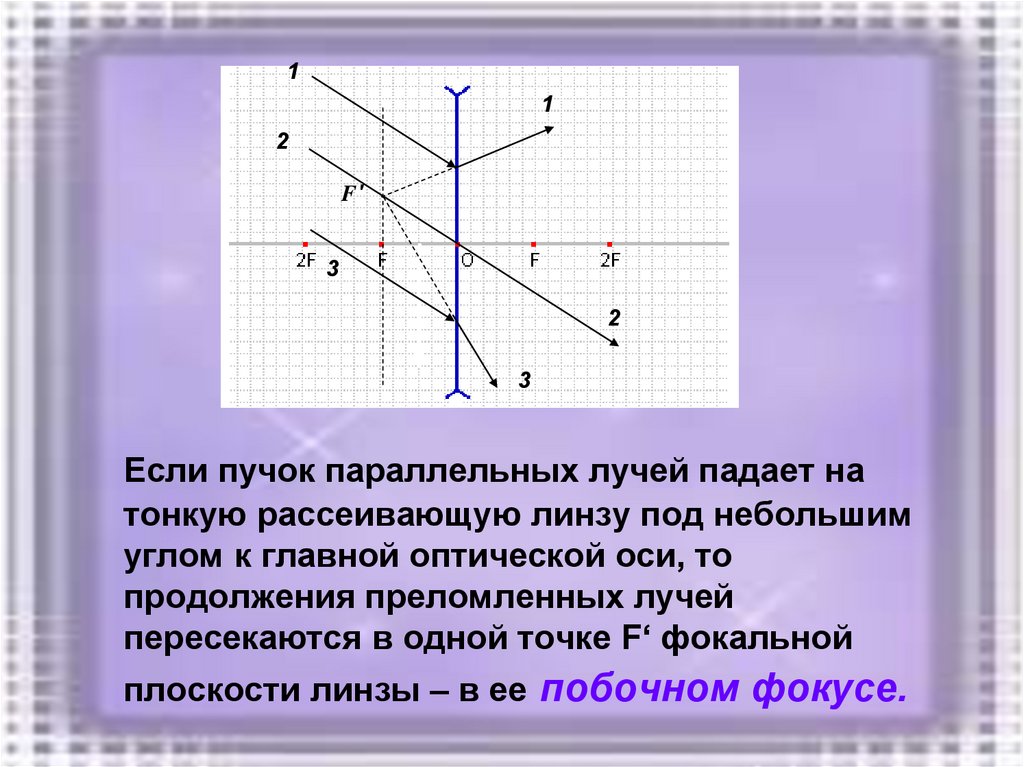

Если пучок параллельных лучей падает на
тонкую рассеивающую линзу под небольшим
углом к главной оптической оси, то
продолжения преломленных лучей
пересекаются в одной точке F‘ фокальной
плоскости линзы – в ее побочном фокусе.

24.

1
1'
F'

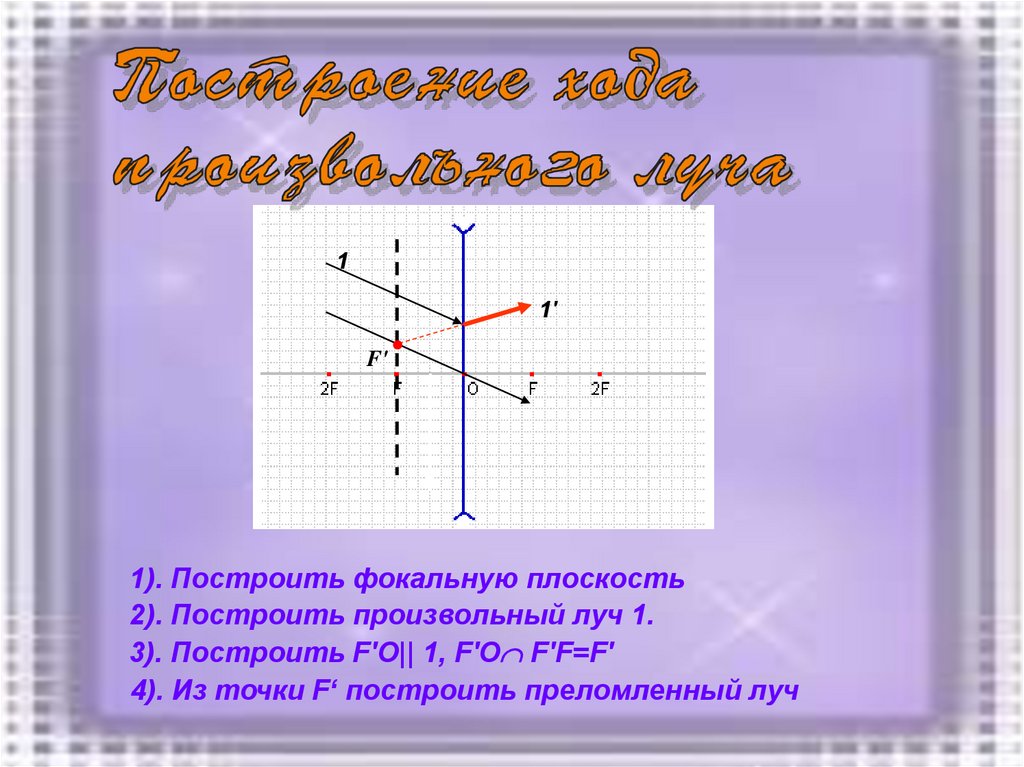

1). Построить фокальную плоскость
2). Построить произвольный луч 1.
3). Построить F'O|| 1, F'O F'F=F'
4). Из точки F‘ построить преломленный луч

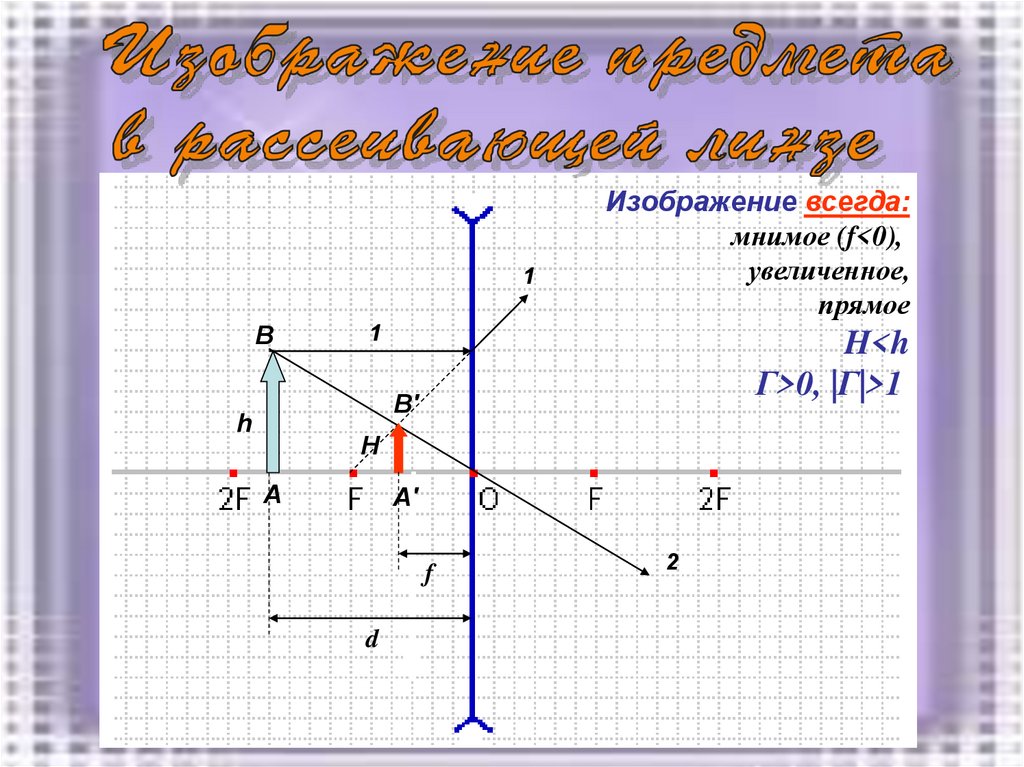

25.

1
В
Изображение всегда:
мнимое (f<0),
увеличенное,
прямое
1
H<h
Г>0, |Г|>1
В'
h
H
А
А'
f
d
2

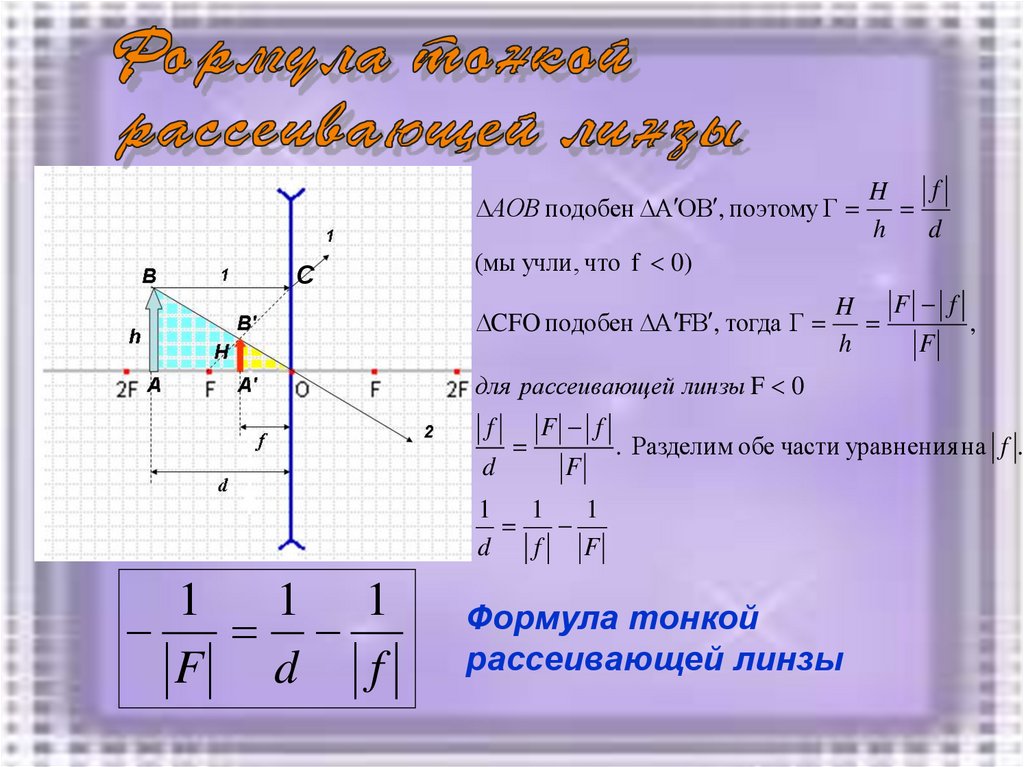

26.

С
f
H
АОВ подобен А ОВ , поэтому Г
h
d
(мы учли, что f 0)
CFO подобен А FВ , тогда Г
F f
H
,
h
F
для рассеивающей линзы F 0
f
d
F f
F
. Разделим обе части уравнения на f .
1
1
1
d
f
F
1
1 1
F d
f
Формула тонкой
рассеивающей линзы
