Компьютерные сети Топология сетей

1. Компьютерные сети

Топология сетей
Всего 20 слайдов
1

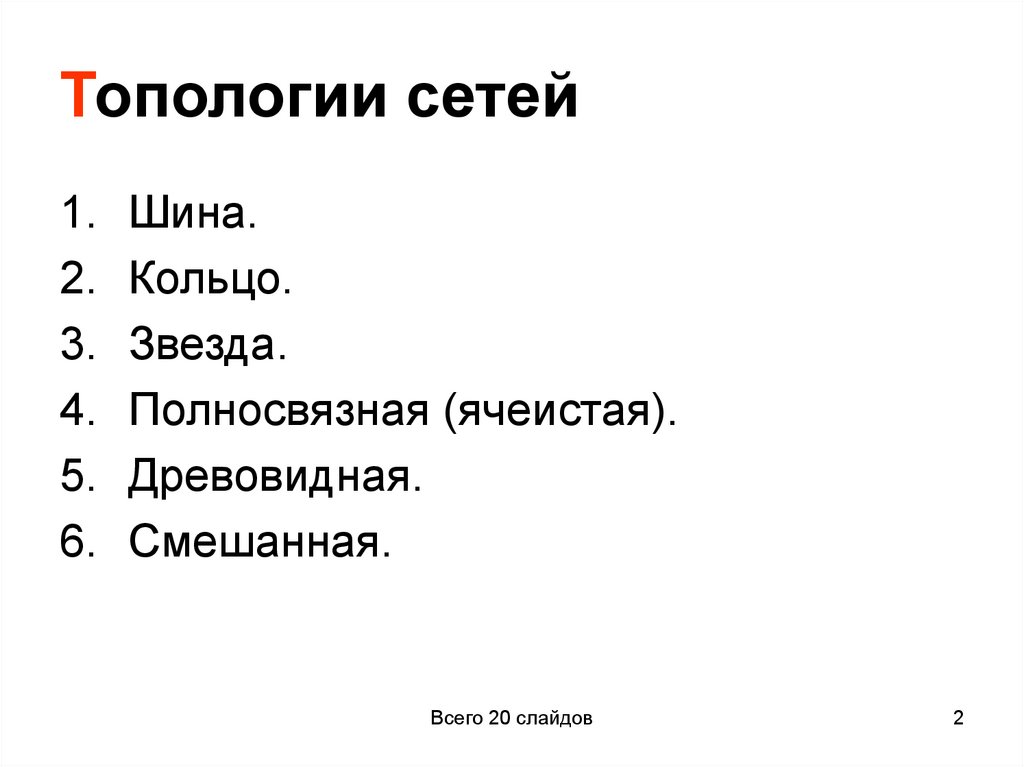

2. Топологии сетей

1. Шина.
2. Кольцо.
3. Звезда.
4. Полносвязная (ячеистая).
5. Древовидная.
6. Смешанная.
Всего 20 слайдов
2

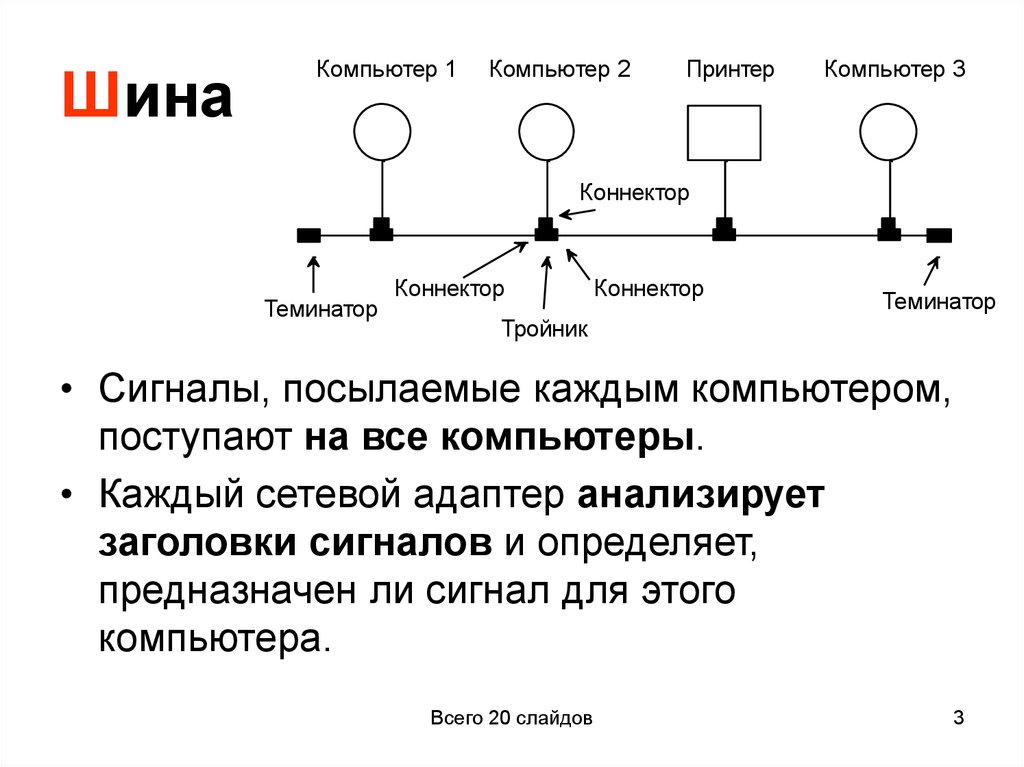

3. Шина

Компьютер 1
Компьютер 2
Принтер
Компьютер 3
Коннектор
Теминатор
Коннектор
Коннектор
Теминатор
Тройник
• Сигналы, посылаемые каждым компьютером,
поступают на все компьютеры.
• Каждый сетевой адаптер анализирует
заголовки сигналов и определяет,
предназначен ли сигнал для этого
компьютера.
Всего 20 слайдов
3

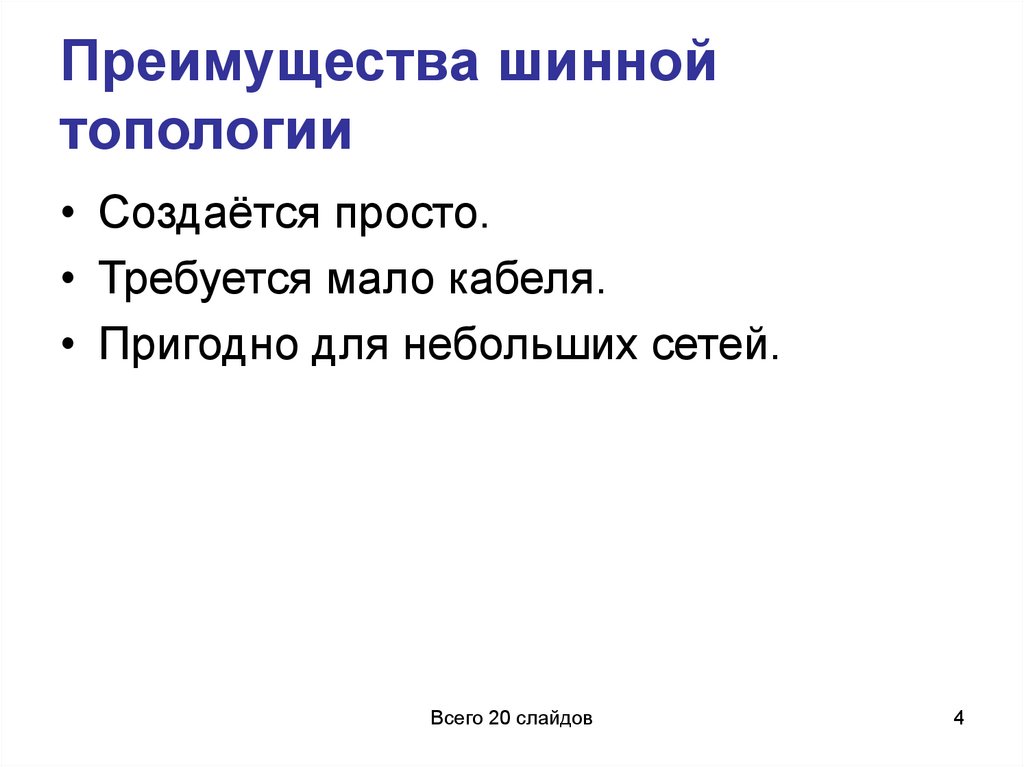

4. Преимущества шинной топологии

• Создаётся просто.
• Требуется мало кабеля.
• Пригодно для небольших сетей.
Всего 20 слайдов
4

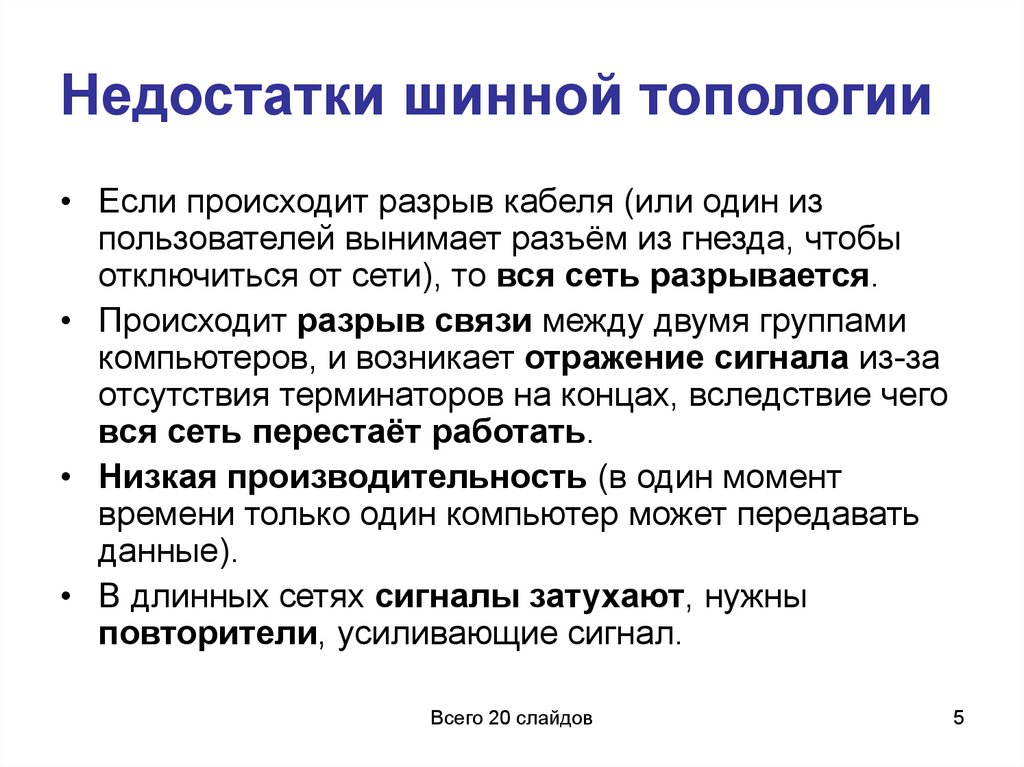

5. Недостатки шинной топологии

• Если происходит разрыв кабеля (или один из
пользователей вынимает разъём из гнезда, чтобы
отключиться от сети), то вся сеть разрывается.
• Происходит разрыв связи между двумя группами
компьютеров, и возникает отражение сигнала из-за
отсутствия терминаторов на концах, вследствие чего
вся сеть перестаёт работать.
• Низкая производительность (в один момент
времени только один компьютер может передавать
данные).
• В длинных сетях сигналы затухают, нужны
повторители, усиливающие сигнал.
Всего 20 слайдов
5

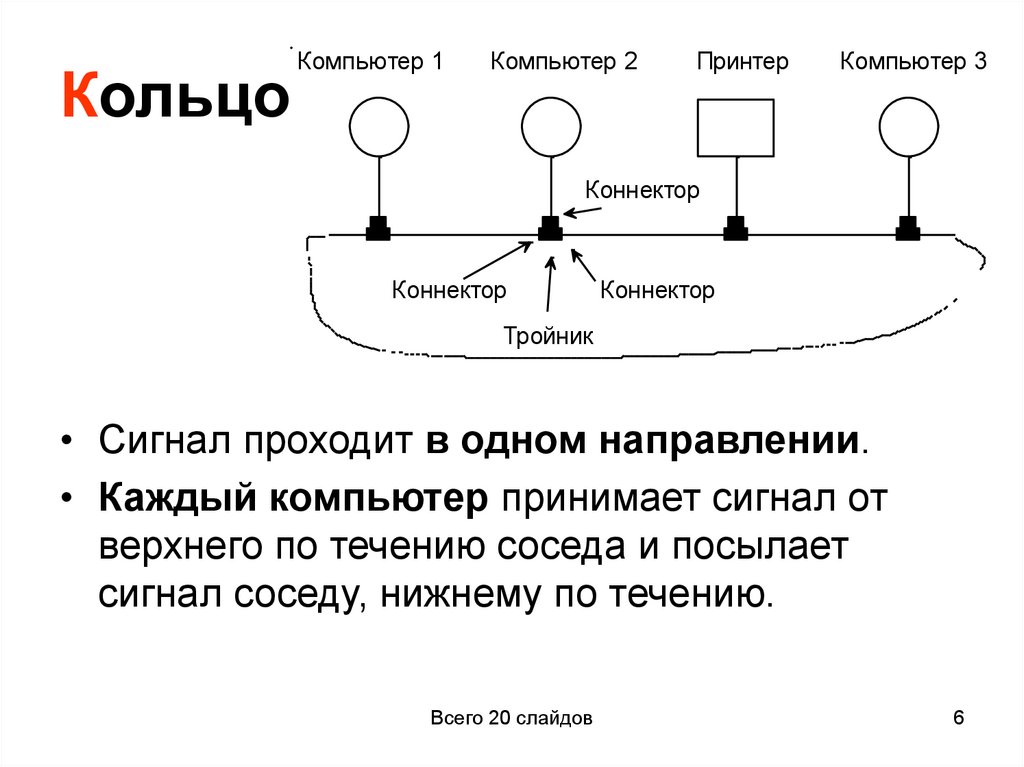

6. Кольцо

Компьютер 1
Компьютер 2
Принтер
Компьютер 3
Коннектор
Коннектор
Коннектор
Тройник
• Сигнал проходит в одном направлении.
• Каждый компьютер принимает сигнал от
верхнего по течению соседа и посылает
сигнал соседу, нижнему по течению.
Всего 20 слайдов
6

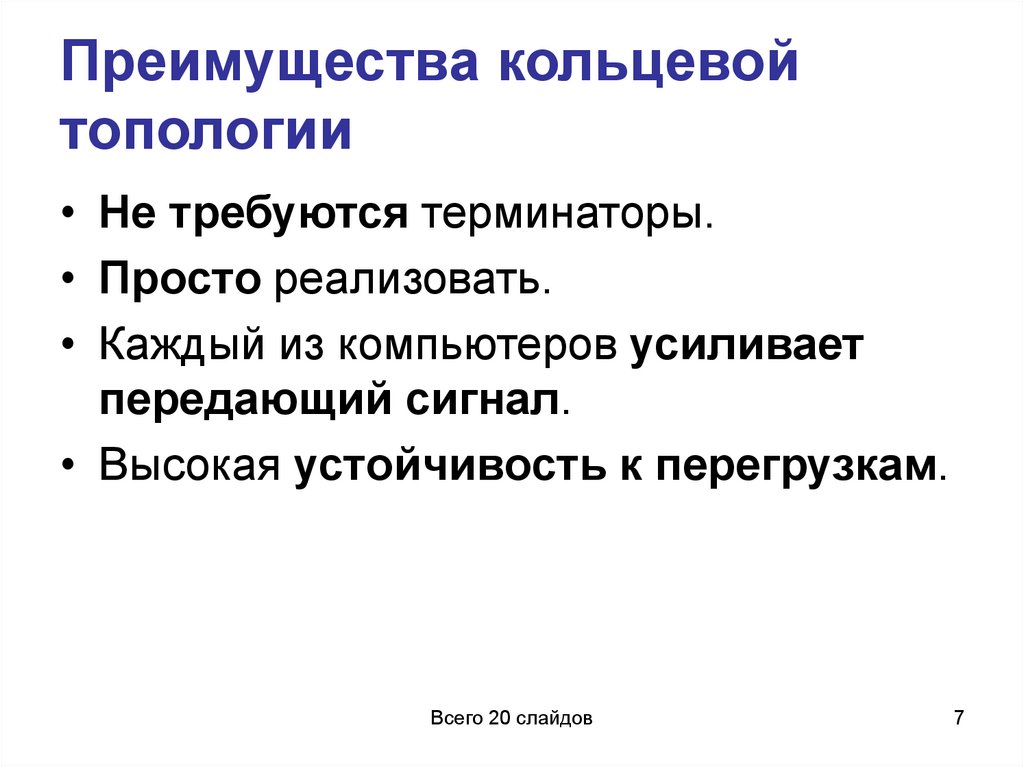

7. Преимущества кольцевой топологии

• Не требуются терминаторы.
• Просто реализовать.
• Каждый из компьютеров усиливает
передающий сигнал.
• Высокая устойчивость к перегрузкам.
Всего 20 слайдов
7

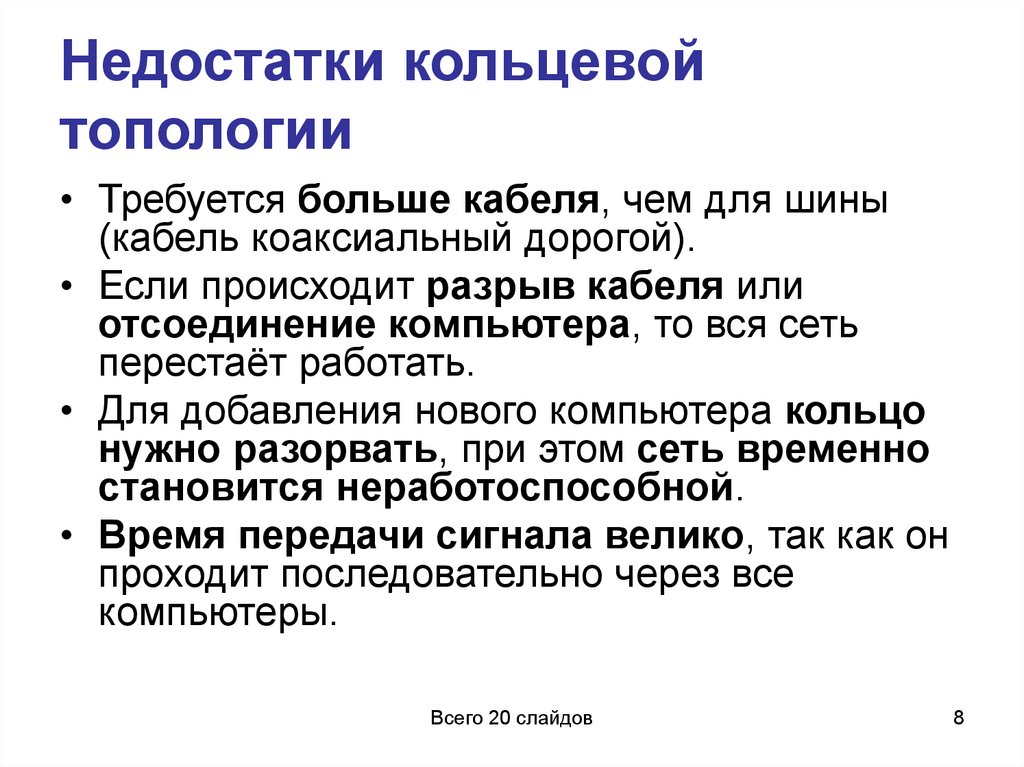

8. Недостатки кольцевой топологии

• Требуется больше кабеля, чем для шины
(кабель коаксиальный дорогой).
• Если происходит разрыв кабеля или
отсоединение компьютера, то вся сеть
перестаёт работать.
• Для добавления нового компьютера кольцо
нужно разорвать, при этом сеть временно
становится неработоспособной.
• Время передачи сигнала велико, так как он
проходит последовательно через все
компьютеры.
Всего 20 слайдов
8

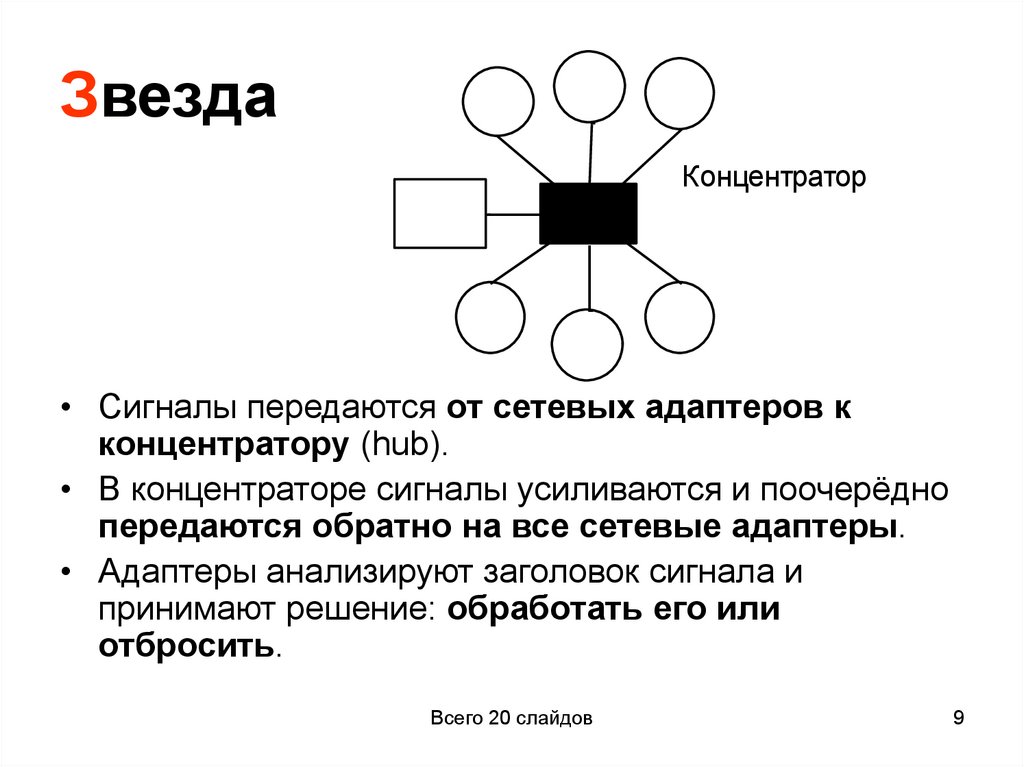

9. Звезда

Концентратор
• Сигналы передаются от сетевых адаптеров к
концентратору (hub).
• В концентраторе сигналы усиливаются и поочерёдно
передаются обратно на все сетевые адаптеры.
• Адаптеры анализируют заголовок сигнала и
принимают решение: обработать его или
отбросить.
Всего 20 слайдов
9

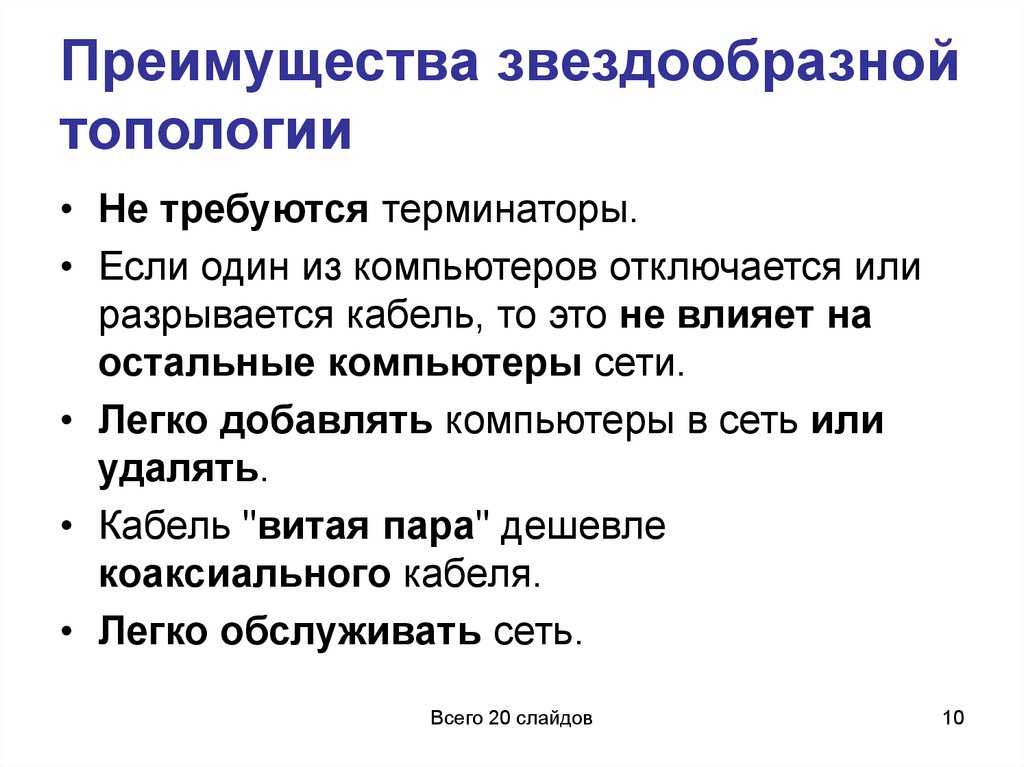

10. Преимущества звездообразной топологии

• Не требуются терминаторы.
• Если один из компьютеров отключается или
разрывается кабель, то это не влияет на
остальные компьютеры сети.
• Легко добавлять компьютеры в сеть или
удалять.
• Кабель "витая пара" дешевле
коаксиального кабеля.
• Легко обслуживать сеть.
Всего 20 слайдов
10

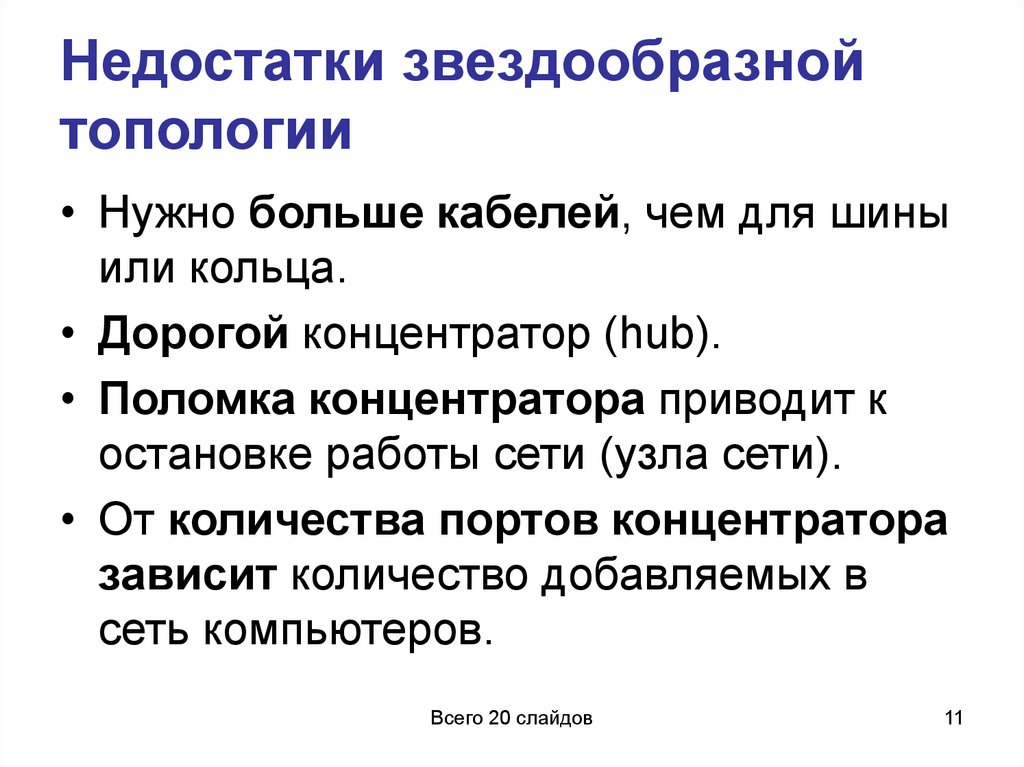

11. Недостатки звездообразной топологии

• Нужно больше кабелей, чем для шины
или кольца.
• Дорогой концентратор (hub).
• Поломка концентратора приводит к
остановке работы сети (узла сети).
• От количества портов концентратора
зависит количество добавляемых в
сеть компьютеров.
Всего 20 слайдов
11

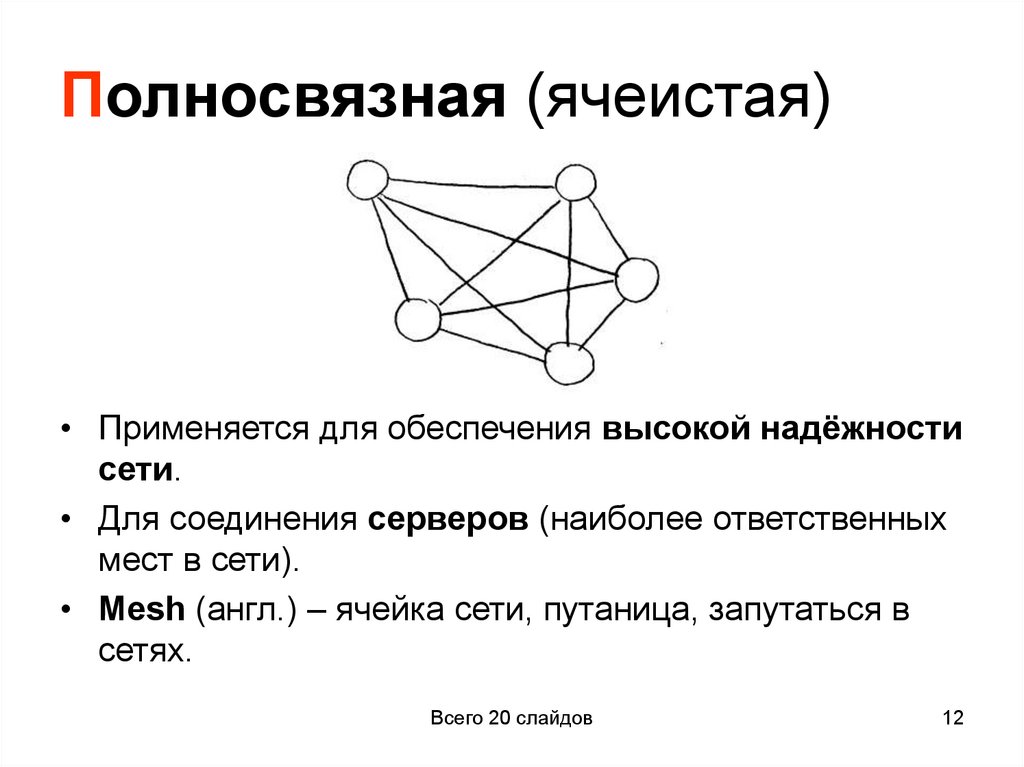

12. Полносвязная (ячеистая)

• Применяется для обеспечения высокой надёжности
сети.
• Для соединения серверов (наиболее ответственных
мест в сети).
• Mesh (англ.) – ячейка сети, путаница, запутаться в
сетях.
Всего 20 слайдов
12

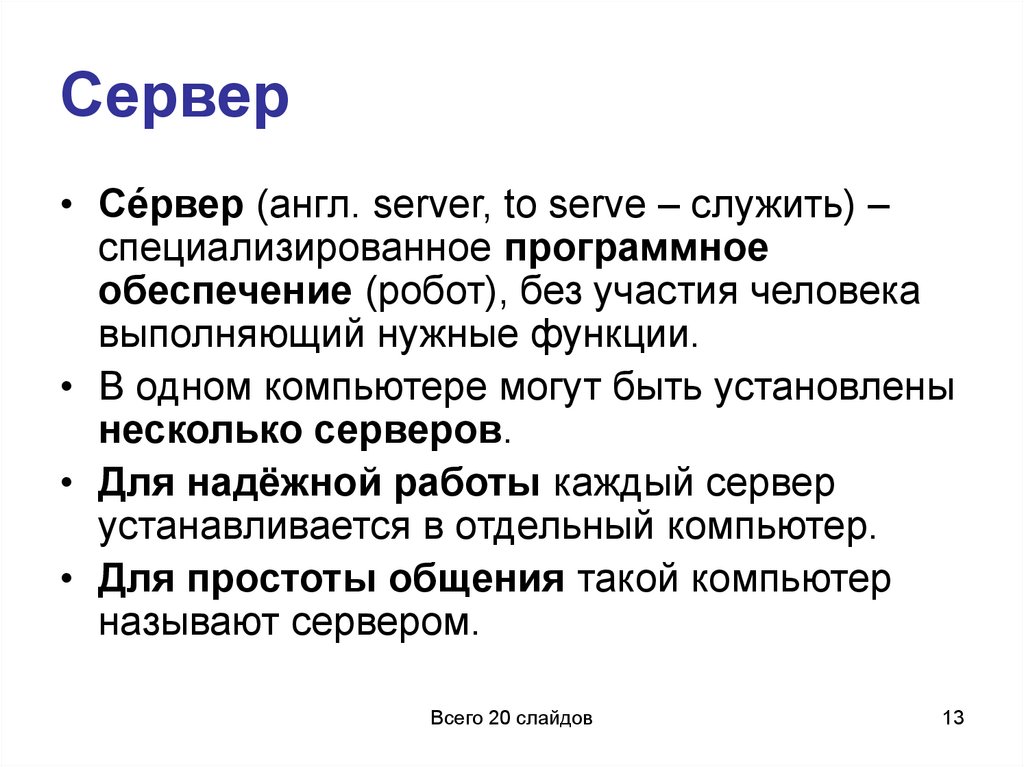

13. Сервер

• Се́рвер (англ. server, to serve – служить) –
специализированное программное
обеспечение (робот), без участия человека
выполняющий нужные функции.
• В одном компьютере могут быть установлены
несколько серверов.
• Для надёжной работы каждый сервер
устанавливается в отдельный компьютер.
• Для простоты общения такой компьютер
называют сервером.
Всего 20 слайдов
13

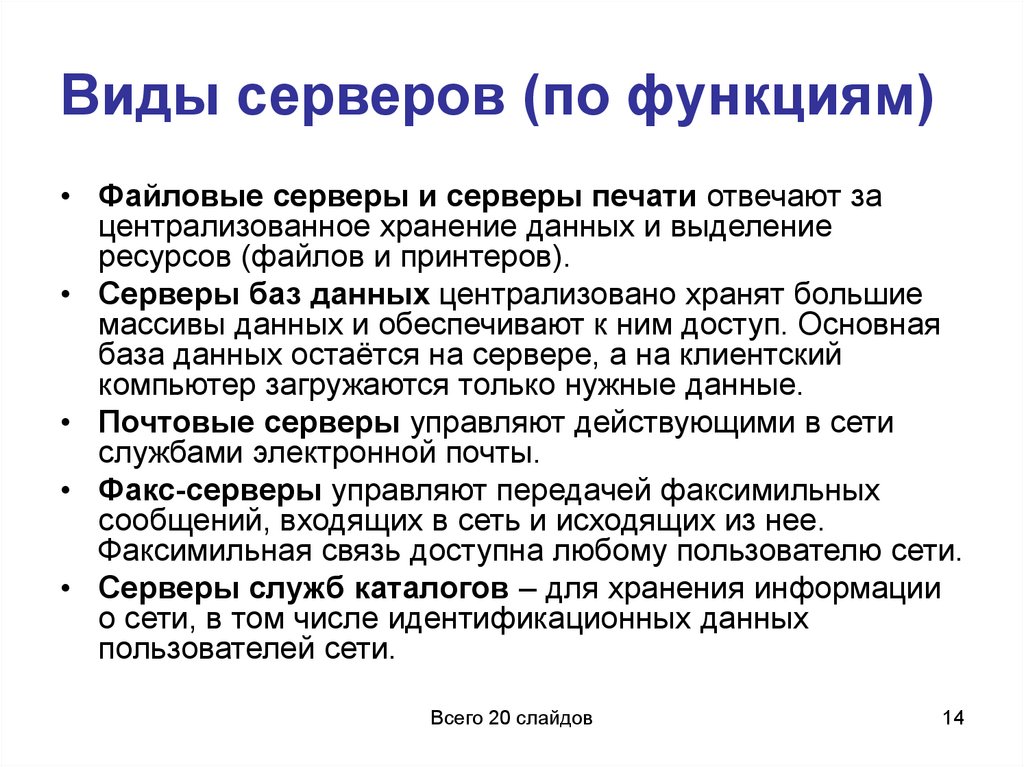

14. Виды серверов (по функциям)

• Файловые серверы и серверы печати отвечают за
централизованное хранение данных и выделение
ресурсов (файлов и принтеров).
• Серверы баз данных централизовано хранят большие
массивы данных и обеспечивают к ним доступ. Основная
база данных остаётся на сервере, а на клиентский
компьютер загружаются только нужные данные.
• Почтовые серверы управляют действующими в сети
службами электронной почты.
• Факс-серверы управляют передачей факсимильных
сообщений, входящих в сеть и исходящих из нее.
Факсимильная связь доступна любому пользователю сети.
• Серверы служб каталогов – для хранения информации
о сети, в том числе идентификационных данных
пользователей сети.
Всего 20 слайдов
14

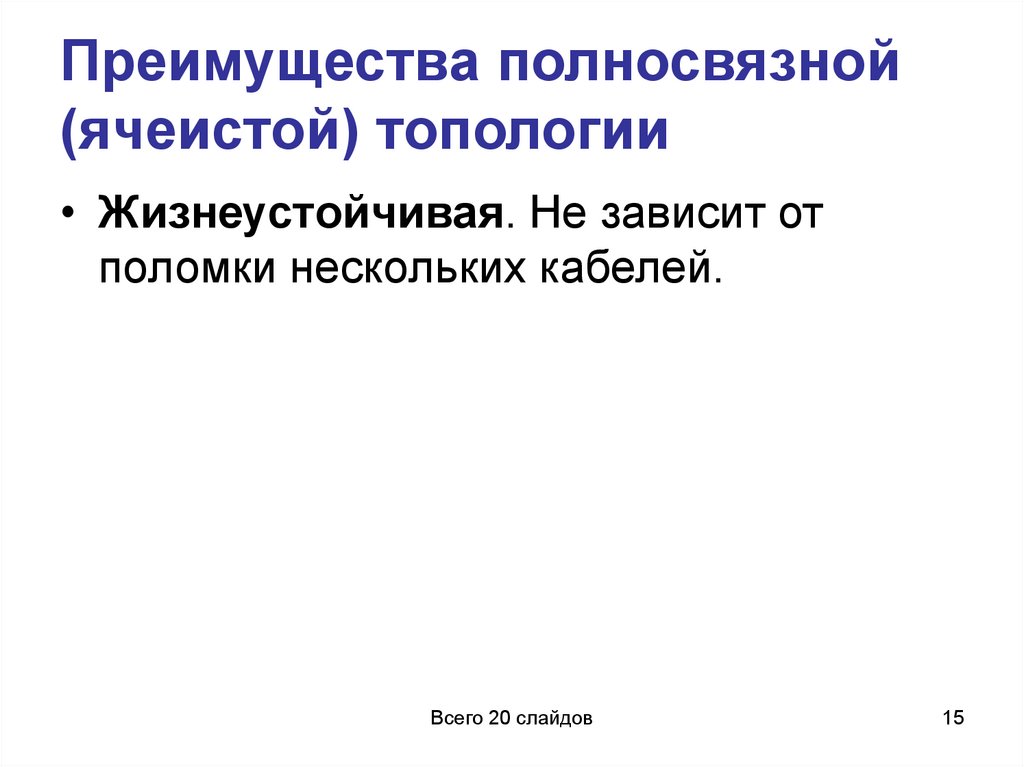

15. Преимущества полносвязной (ячеистой) топологии

• Жизнеустойчивая. Не зависит от
поломки нескольких кабелей.
Всего 20 слайдов
15

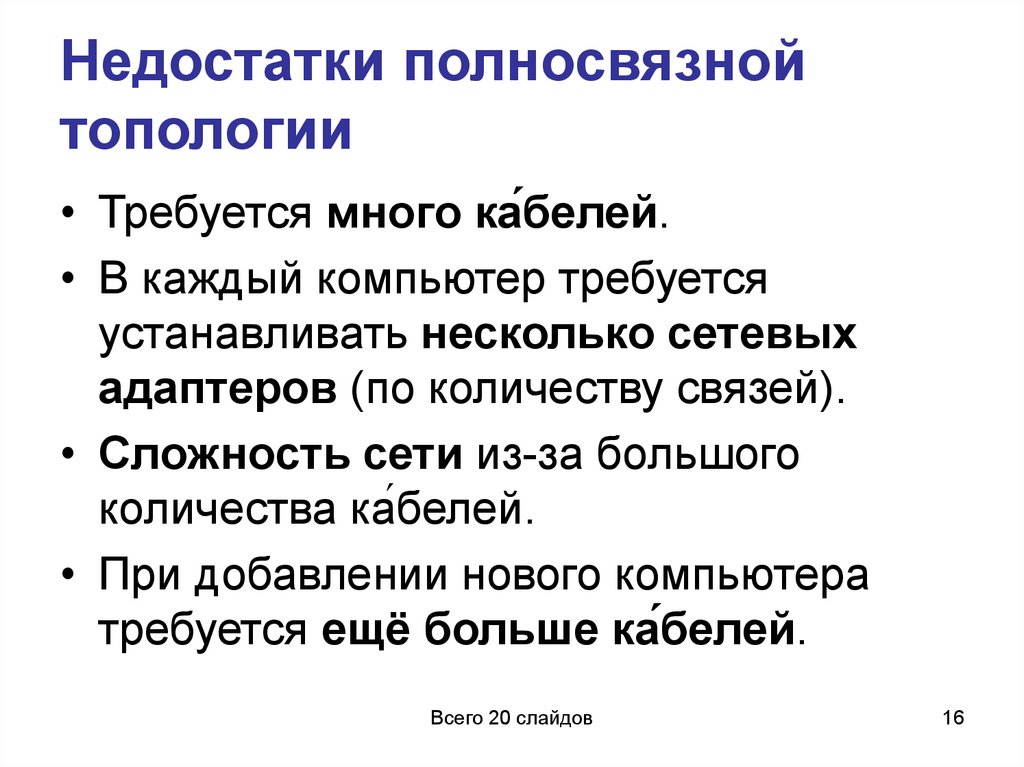

16. Недостатки полносвязной топологии

• Требуется много ка́белей.
• В каждый компьютер требуется
устанавливать несколько сетевых
адаптеров (по количеству связей).
• Сложность сети из-за большого
количества ка́белей.
• При добавлении нового компьютера
требуется ещё больше ка́белей.
Всего 20 слайдов
16

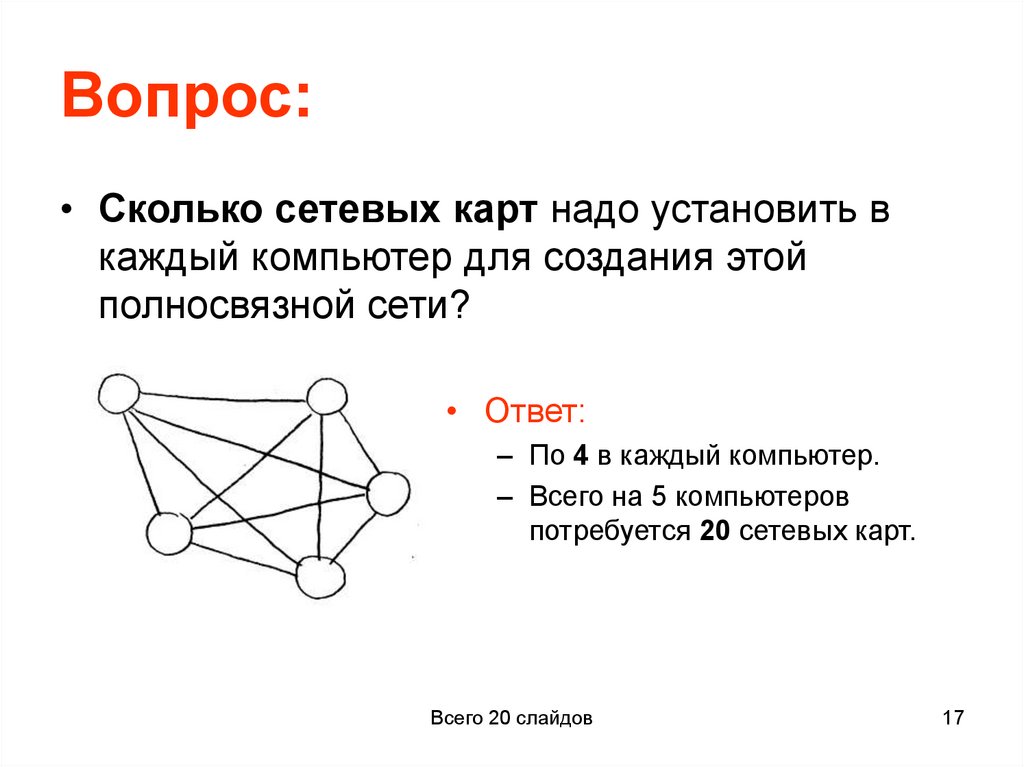

17. Вопрос:

• Сколько сетевых карт надо установить в
каждый компьютер для создания этой
полносвязной сети?
• Ответ:
– По 4 в каждый компьютер.
– Всего на 5 компьютеров
потребуется 20 сетевых карт.
Всего 20 слайдов
17

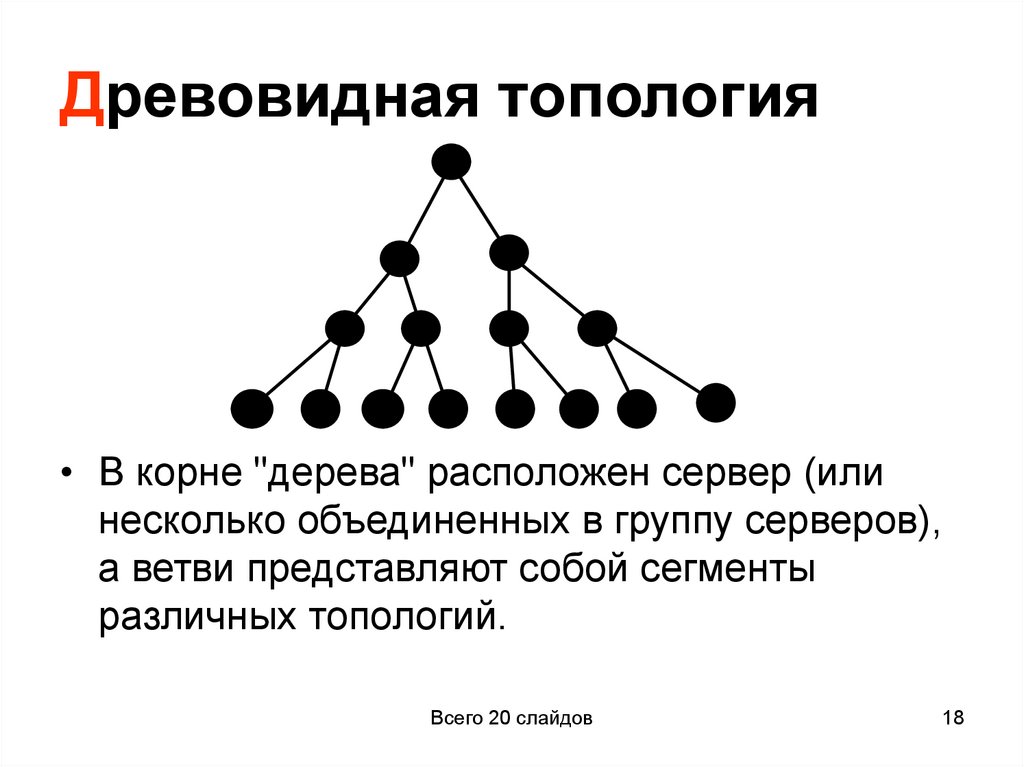

18. Древовидная топология

• В корне "дерева" расположен сервер (или
несколько объединенных в группу серверов),
а ветви представляют собой сегменты
различных топологий.
Всего 20 слайдов
18

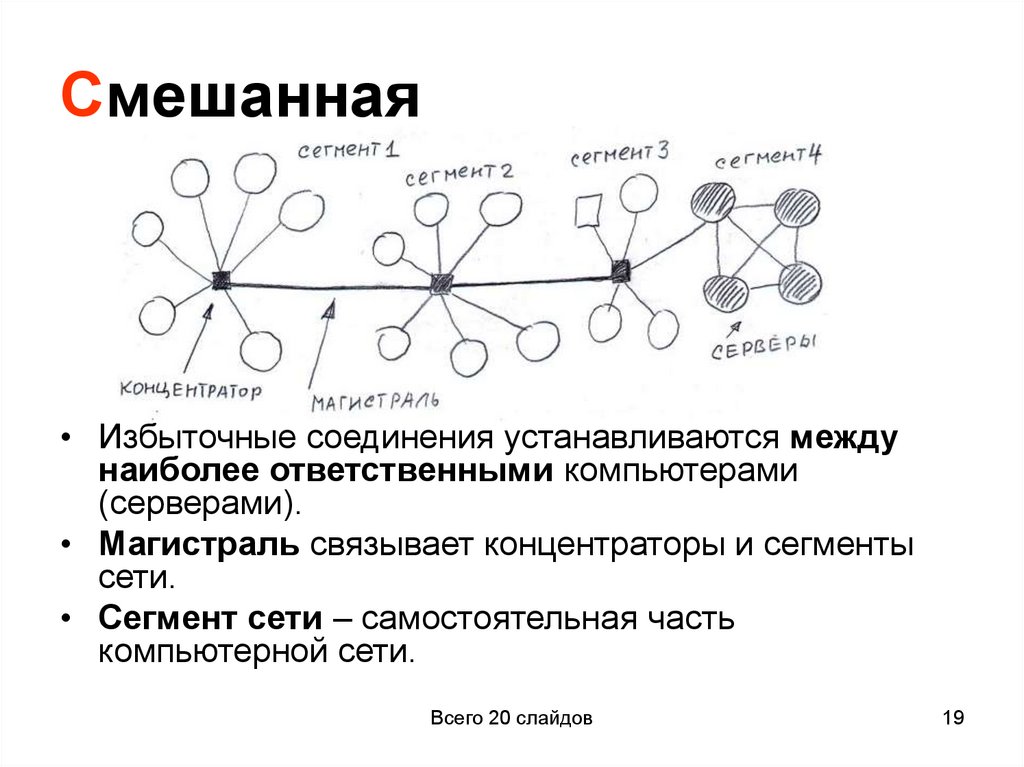

19. Смешанная

• Избыточные соединения устанавливаются между
наиболее ответственными компьютерами
(серверами).
• Магистраль связывает концентраторы и сегменты
сети.
• Сегмент сети – самостоятельная часть
компьютерной сети.
Всего 20 слайдов
19

20. Спасибо за внимание!

С удовольствием отвечу на вопросы
© Сергей Вячеславович Калитин, 2020
