Основы физиологии труда и комфортные условия жизнедеятельности в техносфере. Критерии комфортности

1. Безопасность жизнедеятельности

1
Безопасность жизнедеятельности
Лекция 2
Основы физиологии труда и
комфортные условия
жизнедеятельности в техносфере.
Критерии комфортности.

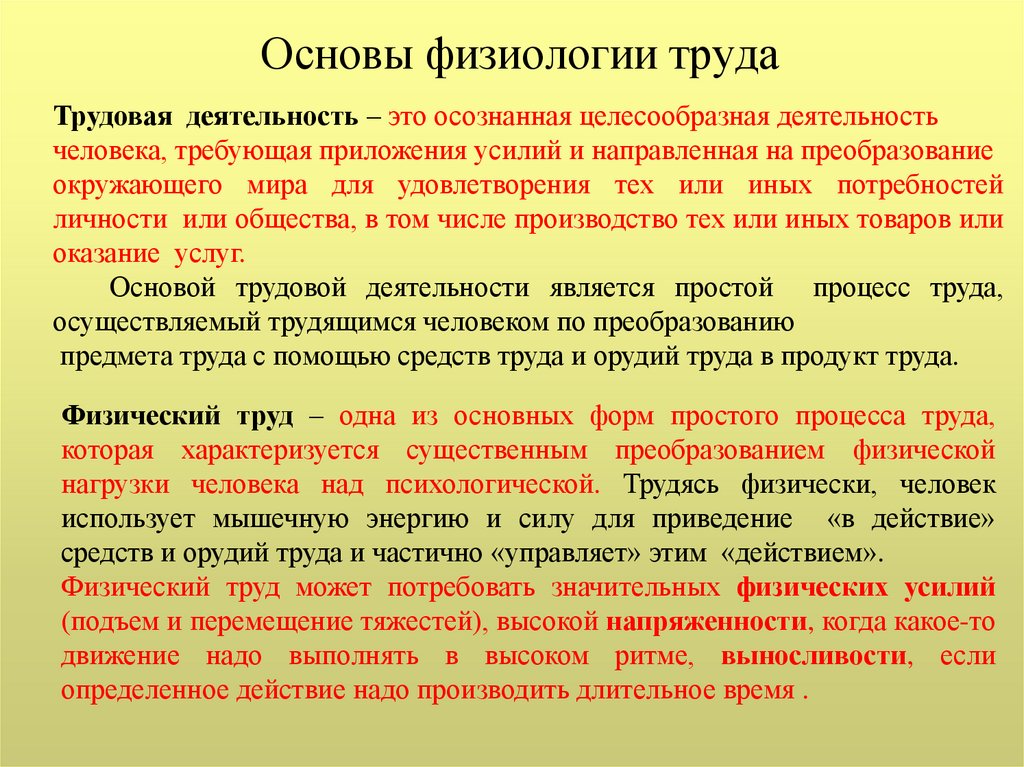

2. Основы физиологии труда

Трудовая деятельность – это осознанная целесообразная деятельность
человека, требующая приложения усилий и направленная на преобразование
окружающего мира для удовлетворения тех или иных потребностей
личности или общества, в том числе производство тех или иных товаров или
оказание услуг.
Основой трудовой деятельности является простой процесс труда,
осуществляемый трудящимся человеком по преобразованию
предмета труда с помощью средств труда и орудий труда в продукт труда.
Физический труд – одна из основных форм простого процесса труда,
которая характеризуется существенным преобразованием физической
нагрузки человека над психологической. Трудясь физически, человек
использует мышечную энергию и силу для приведение «в действие»
средств и орудий труда и частично «управляет» этим «действием».
Физический труд может потребовать значительных физических усилий
(подъем и перемещение тяжестей), высокой напряженности, когда какое-то
движение надо выполнять в высоком ритме, выносливости, если
определенное действие надо производить длительное время .

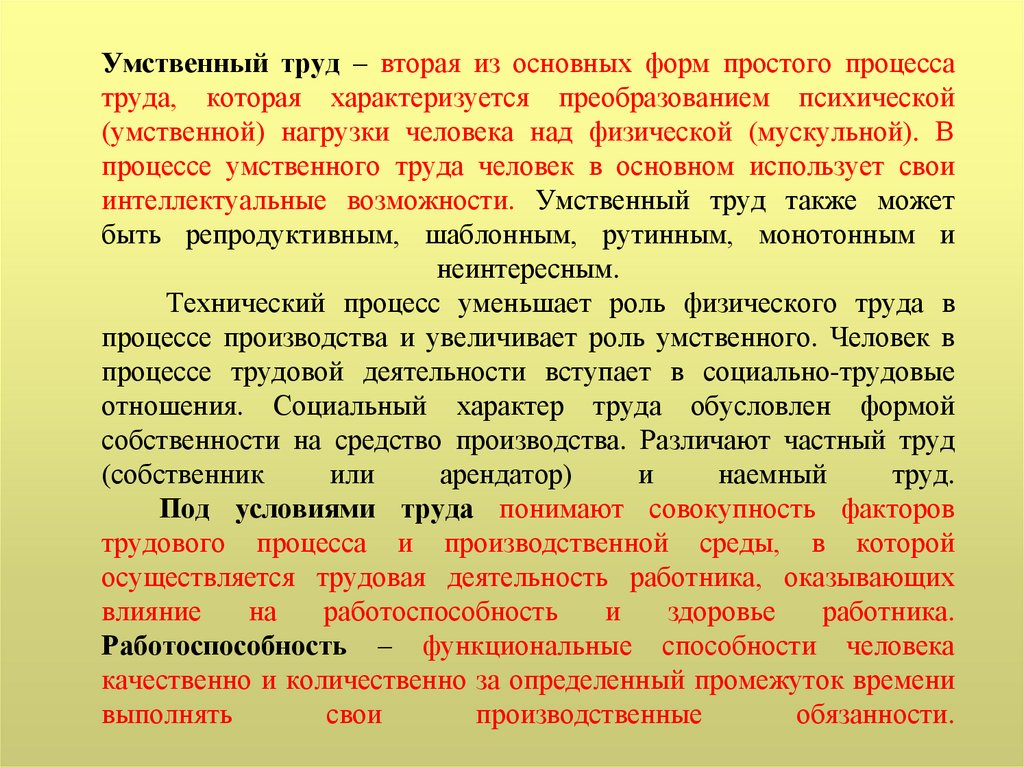

3. Умственный труд – вторая из основных форм простого процесса труда, которая характеризуется преобразованием психической

(умственной) нагрузки человека над физической (мускульной). В
процессе умственного труда человек в основном использует свои
интеллектуальные возможности. Умственный труд также может
быть репродуктивным, шаблонным, рутинным, монотонным и
неинтересным.
Технический процесс уменьшает роль физического труда в
процессе производства и увеличивает роль умственного. Человек в
процессе трудовой деятельности вступает в социально-трудовые
отношения. Социальный характер труда обусловлен формой
собственности на средство производства. Различают частный труд
(собственник
или
арендатор)
и
наемный
труд.
Под условиями труда понимают совокупность факторов
трудового процесса и производственной среды, в которой
осуществляется трудовая деятельность работника, оказывающих
влияние
на
работоспособность
и
здоровье
работника.
Работоспособность – функциональные способности человека
качественно и количественно за определенный промежуток времени
выполнять
свои
производственные
обязанности.

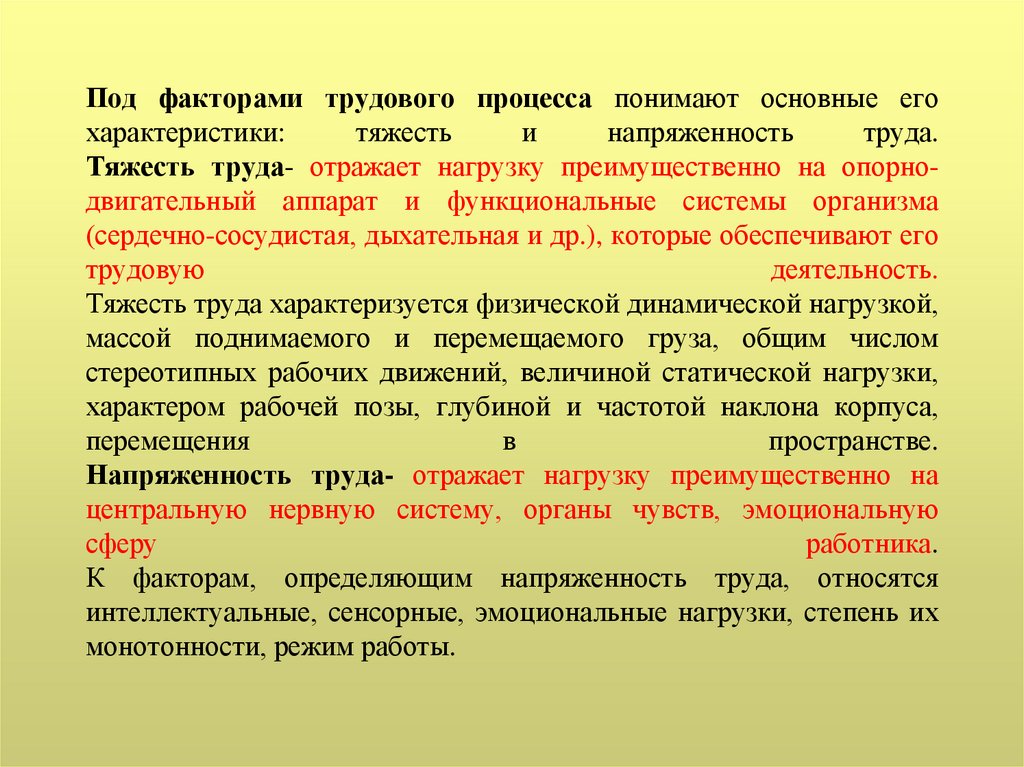

4. Под факторами трудового процесса понимают основные его характеристики: тяжесть и напряженность труда. Тяжесть труда- отражает

нагрузку преимущественно на опорнодвигательный аппарат и функциональные системы организма
(сердечно-сосудистая, дыхательная и др.), которые обеспечивают его
трудовую
деятельность.
Тяжесть труда характеризуется физической динамической нагрузкой,
массой поднимаемого и перемещаемого груза, общим числом
стереотипных рабочих движений, величиной статической нагрузки,
характером рабочей позы, глубиной и частотой наклона корпуса,
перемещения
в
пространстве.
Напряженность труда- отражает нагрузку преимущественно на
центральную нервную систему, органы чувств, эмоциональную
сферу
работника.
К факторам, определяющим напряженность труда, относятся
интеллектуальные, сенсорные, эмоциональные нагрузки, степень их
монотонности, режим работы.

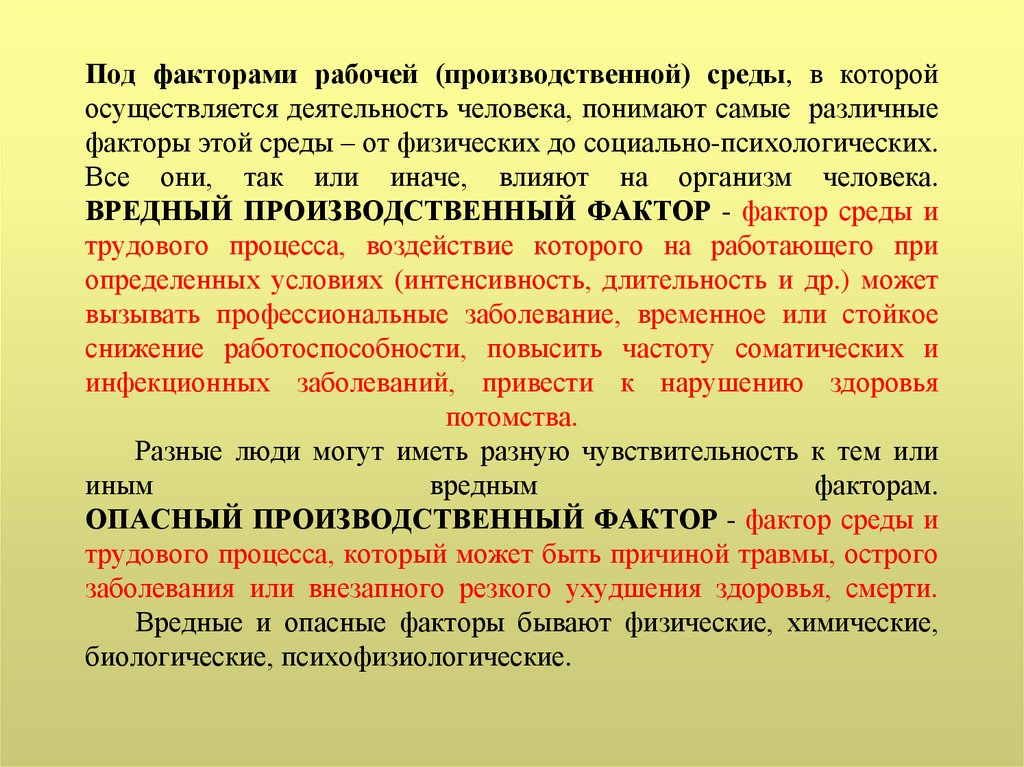

5. Под факторами рабочей (производственной) среды, в которой осуществляется деятельность человека, понимают самые различные

факторы этой среды – от физических до социально-психологических.
Все они, так или иначе, влияют на организм человека.
ВРЕДНЫЙ ПРОИЗВОДСТВЕННЫЙ ФАКТОР - фактор среды и
трудового процесса, воздействие которого на работающего при
определенных условиях (интенсивность, длительность и др.) может
вызывать профессиональные заболевание, временное или стойкое
снижение работоспособности, повысить частоту соматических и
инфекционных заболеваний, привести к нарушению здоровья
потомства.
Разные люди могут иметь разную чувствительность к тем или
иным
вредным
факторам.
ОПАСНЫЙ ПРОИЗВОДСТВЕННЫЙ ФАКТОР - фактор среды и
трудового процесса, который может быть причиной травмы, острого
заболевания или внезапного резкого ухудшения здоровья, смерти.
Вредные и опасные факторы бывают физические, химические,
биологические, психофизиологические.

6. К физическим опасным и вредным производственным факторам относятся: движущиеся машины и механизмы; подвижные части

производственного
оборудования; передвигающиеся изделия (материалы, заготовки); разрушающиеся
конструкции; обрушивающиеся горные породы; повышенная запыленность и
загазованность воздуха рабочей зоны; повышенная или пониженная температура
поверхностей
оборудования,
материалов;
повышенная
или
пониженная
температура
воздуха
рабочей
зоны;
повышенные уровни шума, вибрации, ультразвука, инфразвуковых колебании,
повышенное или пониженное барометрическое давление и его резкое изменение;
повышенные или пониженные влажность, подвижность, ионизация воздуха;
повышенный уровень ионизирующих излучений;
повышенное значение
напряжения в электрической цепи;
повышенные уровни статического
электричества, электромагнитных излучений;
повышенная напряженность
электрического, магнитного полей; отсутствие или недостаток естественного
света; недостаточная освещенность рабочей зоны; повышенная яркость света;
пониженная
контрастность;
прямая
и
отраженная
блесткость;
повышенная пульсация светового потока; повышенные уровни ультрафиолетовой
и инфракрасной радиации; острые кромки, заусеницы и шероховатость на
поверхности заготовок, инструментов, оборудования; расположение рабочего
места на значительной высоте относительно земли (пола); невесомость.

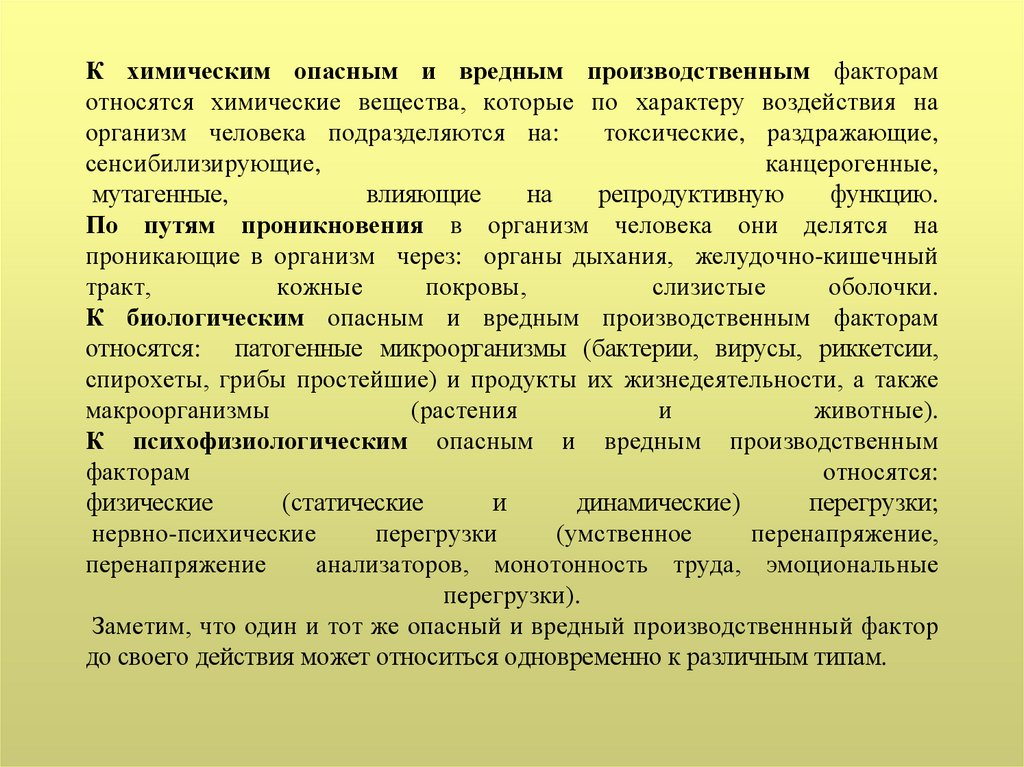

7. К химическим опасным и вредным производственным факторам относятся химические вещества, которые по характеру воздействия на

организм человека подразделяются на:
токсические, раздражающие,
сенсибилизирующие,
канцерогенные,
мутагенные,
влияющие
на
репродуктивную
функцию.
По путям проникновения в организм человека они делятся на
проникающие в организм через: органы дыхания, желудочно-кишечный
тракт,
кожные
покровы,
слизистые
оболочки.
К биологическим опасным и вредным производственным факторам
относятся: патогенные микроорганизмы (бактерии, вирусы, риккетсии,
спирохеты, грибы простейшие) и продукты их жизнедеятельности, а также
макроорганизмы
(растения
и
животные).
К психофизиологическим опасным и вредным производственным
факторам
относятся:
физические
(статические
и
динамические)
перегрузки;
нервно-психические
перегрузки
(умственное
перенапряжение,
перенапряжение
анализаторов, монотонность труда, эмоциональные
перегрузки).
Заметим, что один и тот же опасный и вредный производственнный фактор
до своего действия может относиться одновременно к различным типам.

8. Исходя из степени отклонения фактических уровней факторов рабочей среды и тру­дового процесса от гигиенических нормативов,

Исходя из степени отклонения фактических уровней факторов
рабочей среды и трудового процесса от гигиенических нормативов,
условия труда по степени вредности и опасности условно
подразделяются на 4 класса: оптимальные, допустимые, вредные и
опасные.
Оптимальные условия труда (1 класс) - условия, при которых
сохраняется здоровье работника и создаются предпосылки для
поддержания высокого уровня работоспособности. Оптимальные
нормативы
факторов
рабочей
среды
установлены
для
микроклиматических параметров и факторов трудовой нагрузки. Для
других факторов за оптимальные условно принимают такие условия
труда, при которых вредные факторы отсутствуют либо не
превышают уровни, принятые в качестве безопасных для населения.
Допустимые условия труда (2 класс) характеризуются такими
уровнями факторов среды и трудового процесса, которые не
превышают установленных гигиенических нормативов для рабочих
мест, а возможные изменения функционального состояния
организма восстанавливаются во время регламентированного отдыха
или к началу следующей смены и не оказывают неблагоприятного
действия в ближайшем и отдаленном периоде на состояние здоровья
работников и их потомство. Допустимые условия труда условно
относят к безопасным.

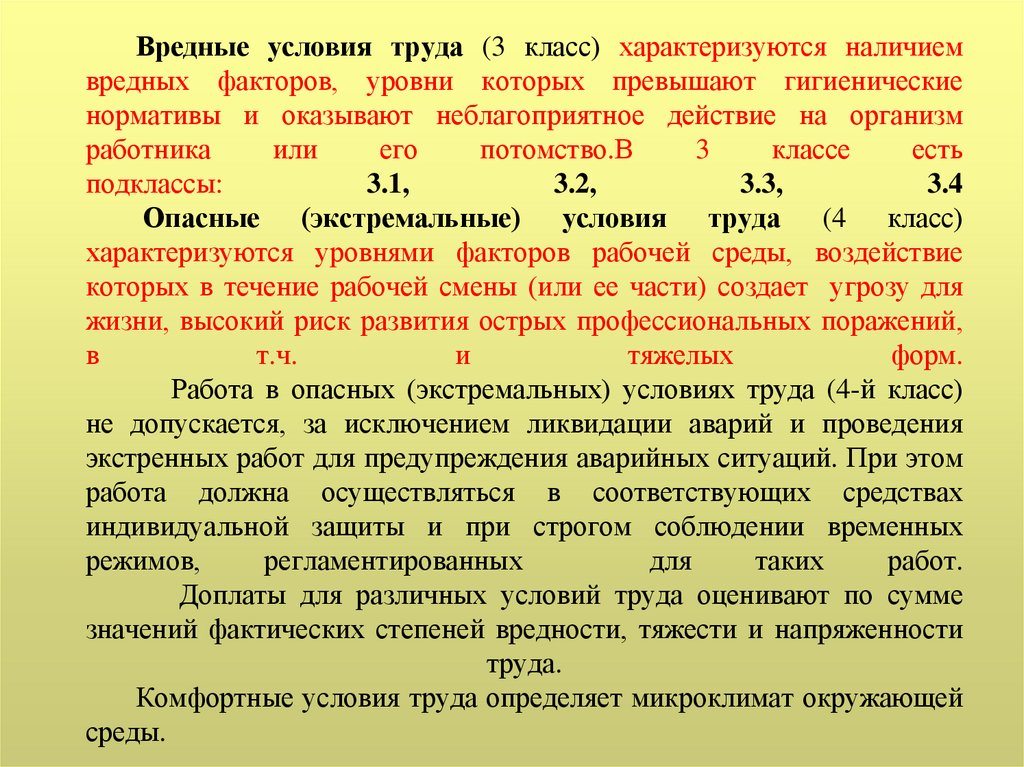

9. Вредные условия труда (3 класс) характеризуются наличием вредных факторов, уров­ни которых превышают гигиенические нормативы и

Вредные условия труда (3 класс) характеризуются наличием
вредных факторов, уровни которых превышают гигиенические
нормативы и оказывают неблагоприятное действие на организм
работника
или
его
потомство.В
3
классе
есть
подклассы:
3.1,
3.2,
3.3,
3.4
Опасные (экстремальные) условия труда (4 класс)
характеризуются уровнями факторов рабочей среды, воздействие
которых в течение рабочей смены (или ее части) создает угрозу для
жизни, высокий риск развития острых профессиональных поражений,
в
т.ч.
и
тяжелых
форм.
Работа в опасных (экстремальных) условиях труда (4-й класс)
не допускается, за исключением ликвидации аварий и проведения
экстренных работ для предупреждения аварийных ситуаций. При этом
работа должна осуществляться в соответствующих средствах
индивидуальной защиты и при строгом соблюдении временных
режимов,
регламентированных
для
таких
работ.
Доплаты для различных условий труда оценивают по сумме
значений фактических степеней вредности, тяжести и напряженности
труда.
Комфортные условия труда определяет микроклимат окружающей
среды.

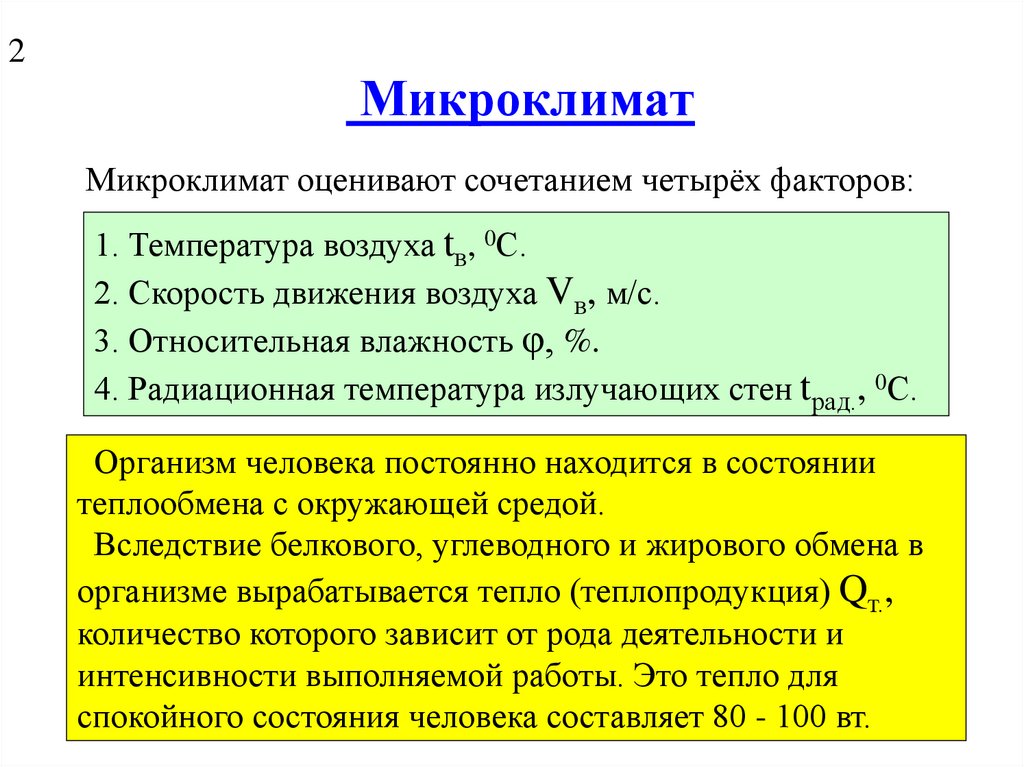

10. Микроклимат

2
Микроклимат
Микроклимат оценивают сочетанием четырёх факторов:
1. Температура воздуха tв, 0С.
2. Скорость движения воздуха Vв, м/с.
3. Относительная влажность φ, %.
4. Радиационная температура излучающих стен tрад., 0С.
Организм человека постоянно находится в состоянии
теплообмена с окружающей средой.
Вследствие белкового, углеводного и жирового обмена в
организме вырабатывается тепло (теплопродукция) Qт.,
количество которого зависит от рода деятельности и
интенсивности выполняемой работы. Это тепло для
спокойного состояния человека составляет 80 - 100 вт.

11. Отдача тепла от тела человека

3
Отдача тепла от тела человека
Теплопродукция организма отдаётся в окружающую среду
посредством конвекции, излучением тепла и испарением
влаги с поверхности кожи.
Тепло, передающееся конвекцией Qк (вт) определяется:
Qк F (t т t в ) ,
где α - коэффициент теплоотдачи, который зависит от
скорости движения воздуха, вт/(м2*град.); F - площадь
поверхности тела, м2; tт, tв - температура тела и воздуха.
Конвективная отдача тепла зависит от скорости
движения и температуры воздуха.
Отдача тепла излучением Qизл. (вт) происходит, если
температура тела больше температуры стен.

12. Отдача тепла от тела человека (продолжение)

4
Отдача тепла от тела человека
(продолжение)
Теплоотдача за счёт испарения влаги Qисп. (вт) с
поверхности кожи зависит от влажности воздуха, а для
открытых участков тела ещё и от скорости его движения.
Абсолютная влажность воздуха (А, г/кг) - это количество
водяного пара, содержащегося в 1кг воздуха при данной
температуре и давлении.
Максимальная влажность (F, г/кг) - это количество
водяного пара, которое может содержаться в 1кг воздухе
при тех же условиях.
Относительная влажность φ определяется:
А
100 , %
F

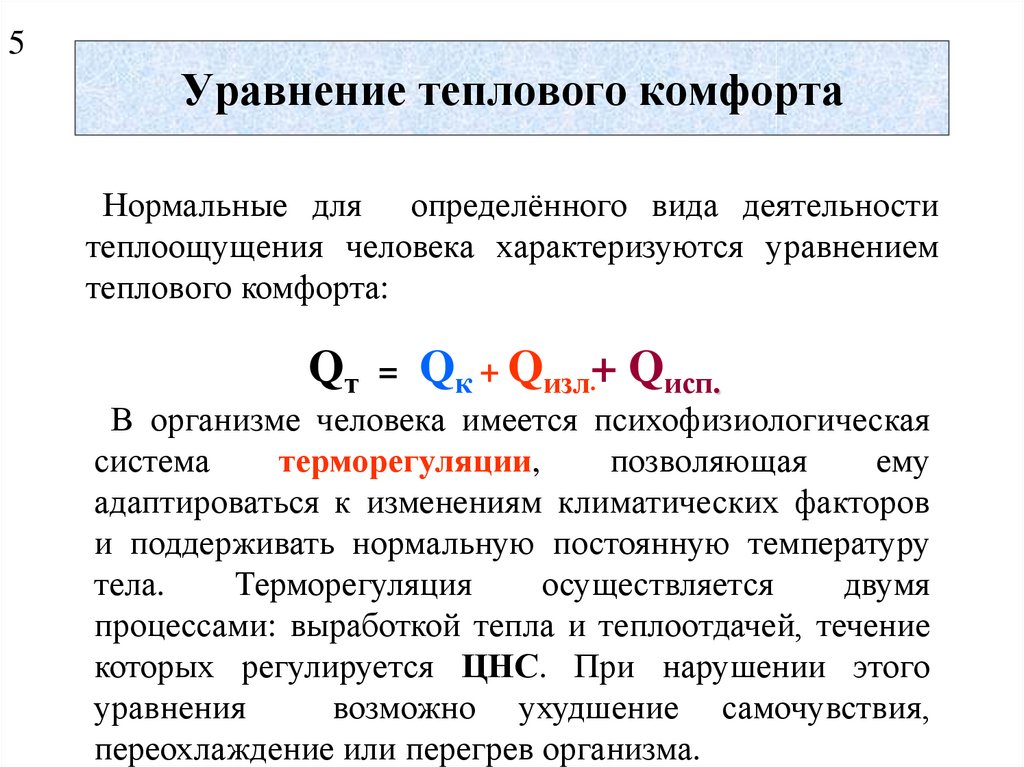

13. Уравнение теплового комфорта

5
Уравнение теплового комфорта
Нормальные для определённого вида деятельности
теплоощущения человека характеризуются уравнением
теплового комфорта:
Qт = Qк + Qизл.+ Qисп.
В организме человека имеется психофизиологическая
система
терморегуляции,
позволяющая
ему
адаптироваться к изменениям климатических факторов
и поддерживать нормальную постоянную температуру
тела.
Терморегуляция
осуществляется
двумя
процессами: выработкой тепла и теплоотдачей, течение
которых регулируется ЦНС. При нарушении этого
уравнения
возможно ухудшение самочувствия,
переохлаждение или перегрев организма.

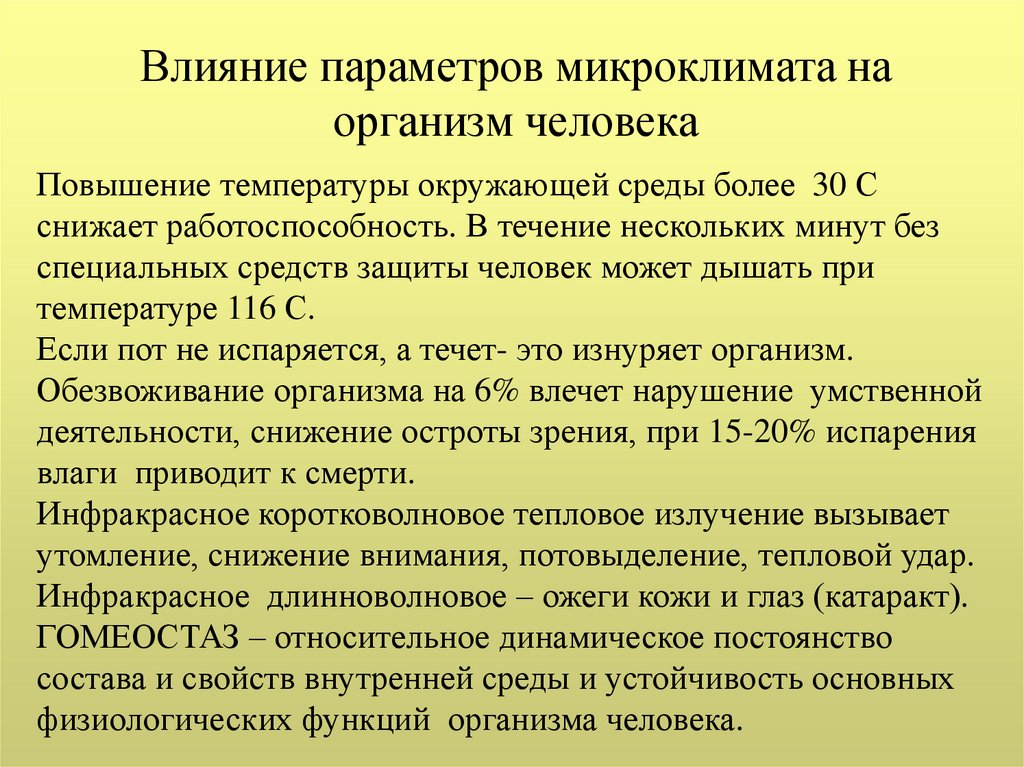

14. Влияние параметров микроклимата на организм человека

Повышение температуры окружающей среды более 30 С
снижает работоспособность. В течение нескольких минут без
специальных средств защиты человек может дышать при
температуре 116 С.
Если пот не испаряется, а течет- это изнуряет организм.
Обезвоживание организма на 6% влечет нарушение умственной
деятельности, снижение остроты зрения, при 15-20% испарения
влаги приводит к смерти.
Инфракрасное коротковолновое тепловое излучение вызывает
утомление, снижение внимания, потовыделение, тепловой удар.
Инфракрасное длинноволновое – ожеги кожи и глаз (катаракт).
ГОМЕОСТАЗ – относительное динамическое постоянство
состава и свойств внутренней среды и устойчивость основных
физиологических функций организма человека.

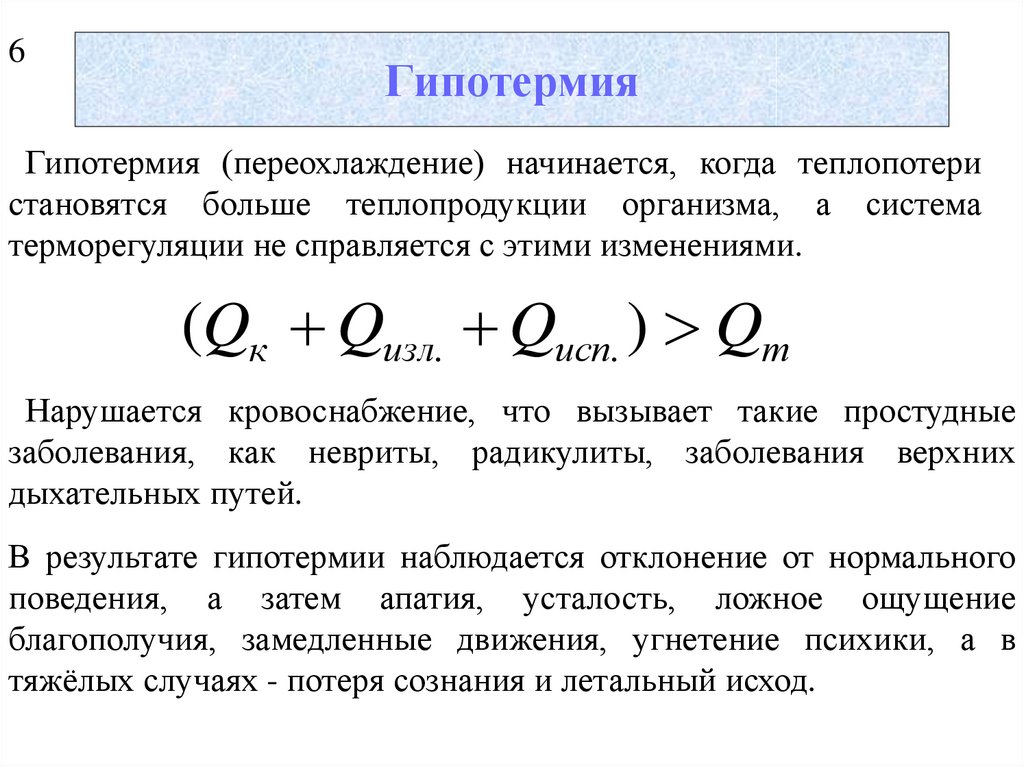

15. Гипотермия

6
Гипотермия
Гипотермия (переохлаждение) начинается, когда теплопотери
становятся больше теплопродукции организма, а система
терморегуляции не справляется с этими изменениями.
(Qк Qизл. Qисп. ) Qт
Нарушается кровоснабжение, что вызывает такие простудные
заболевания, как невриты, радикулиты, заболевания верхних
дыхательных путей.
В результате гипотермии наблюдается отклонение от нормального
поведения, а затем апатия, усталость, ложное ощущение
благополучия, замедленные движения, угнетение психики, а в
тяжёлых случаях - потеря сознания и летальный исход.

16. Гипертермия

7
Гипертермия
Гипертермия (перегрев) наблюдается при нарушении уравнения
теплового комфорта, когда внешняя теплота Qв.т суммируется с
теплопродукцией организма, и эта сумма превышает величину
теплопотерь.
(Qт Qв.т ) (Qк Qизл. Qисп. )
При гипертермии возникает головная боль, учащённый пульс,
снижение артериального давления, поверхностное дыхание,
тошнота. При тяжёлом поражении возможна потеря сознания.
Эти симтомы характерны для теплового и для солнечного удара.
Повышенная влажность воздуха более 75% ускоряет развитие
гипертермии и гипотермии.

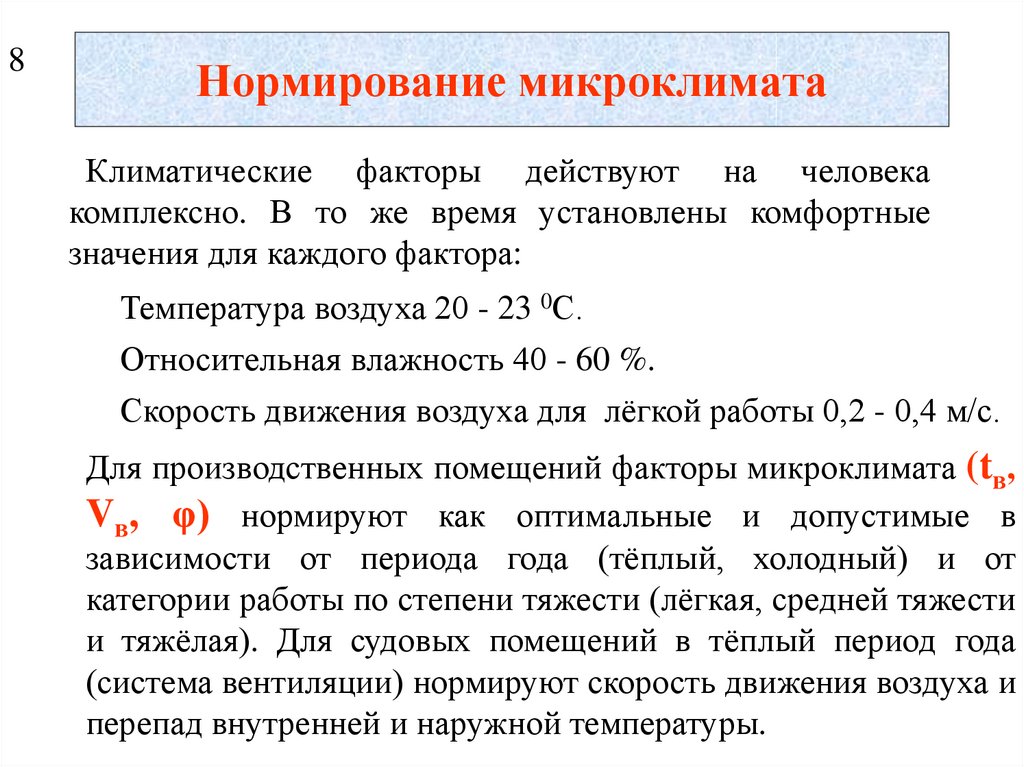

17. Нормирование микроклимата

8
Нормирование микроклимата
Климатические факторы действуют на человека
комплексно. В то же время установлены комфортные
значения для каждого фактора:
Температура воздуха 20 - 23 0С.
Относительная влажность 40 - 60 %.
Скорость движения воздуха для лёгкой работы 0,2 - 0,4 м/с.
Для производственных помещений факторы микроклимата (tв,
Vв, φ) нормируют как оптимальные и допустимые в
зависимости от периода года (тёплый, холодный) и от
категории работы по степени тяжести (лёгкая, средней тяжести
и тяжёлая). Для судовых помещений в тёплый период года
(система вентиляции) нормируют скорость движения воздуха и
перепад внутренней и наружной температуры.

18. Улучшение микроклимата

1

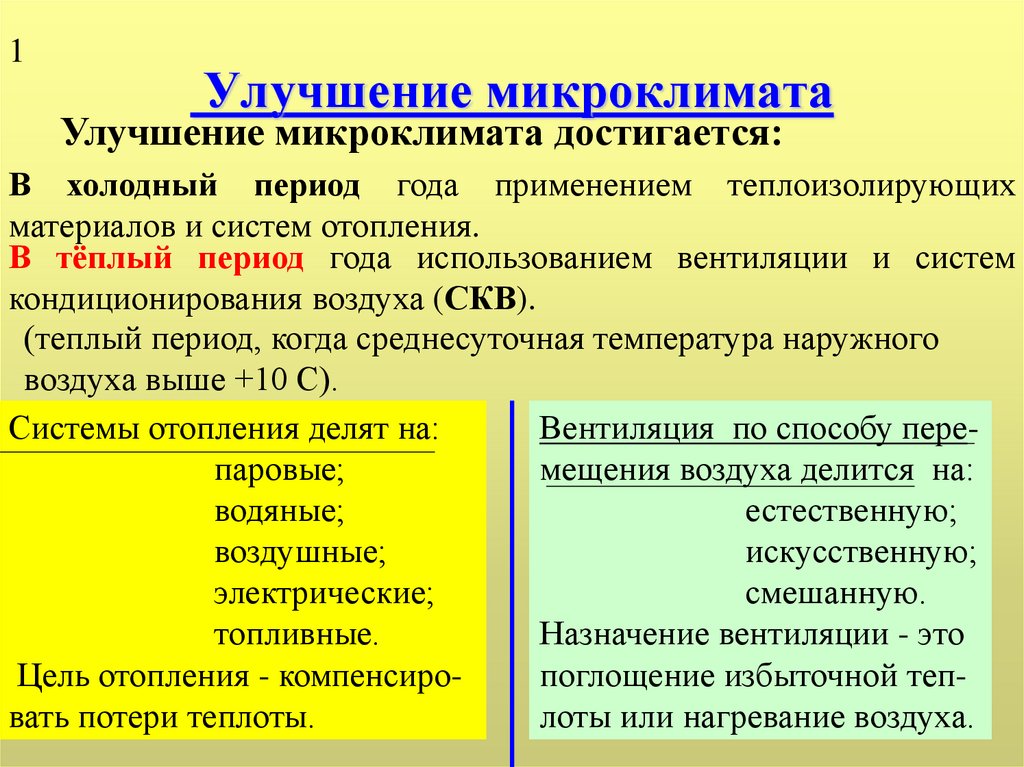

Улучшение микроклимата
Улучшение микроклимата достигается:
В холодный период года применением теплоизолирующих
материалов и систем отопления.
В тёплый период года использованием вентиляции и систем
кондиционирования воздуха (СКВ).
(теплый период, когда среднесуточная температура наружного
воздуха выше +10 С).
Системы отопления делят на:
Вентиляция по способу перепаровые;
мещения воздуха делится на:
водяные;
естественную;
воздушные;
искусственную;
электрические;
смешанную.
топливные.
Назначение вентиляции - это
Цель отопления - компенсиропоглощение избыточной тепвать потери теплоты.
лоты или нагревание воздуха.

19. Системы отопления

2

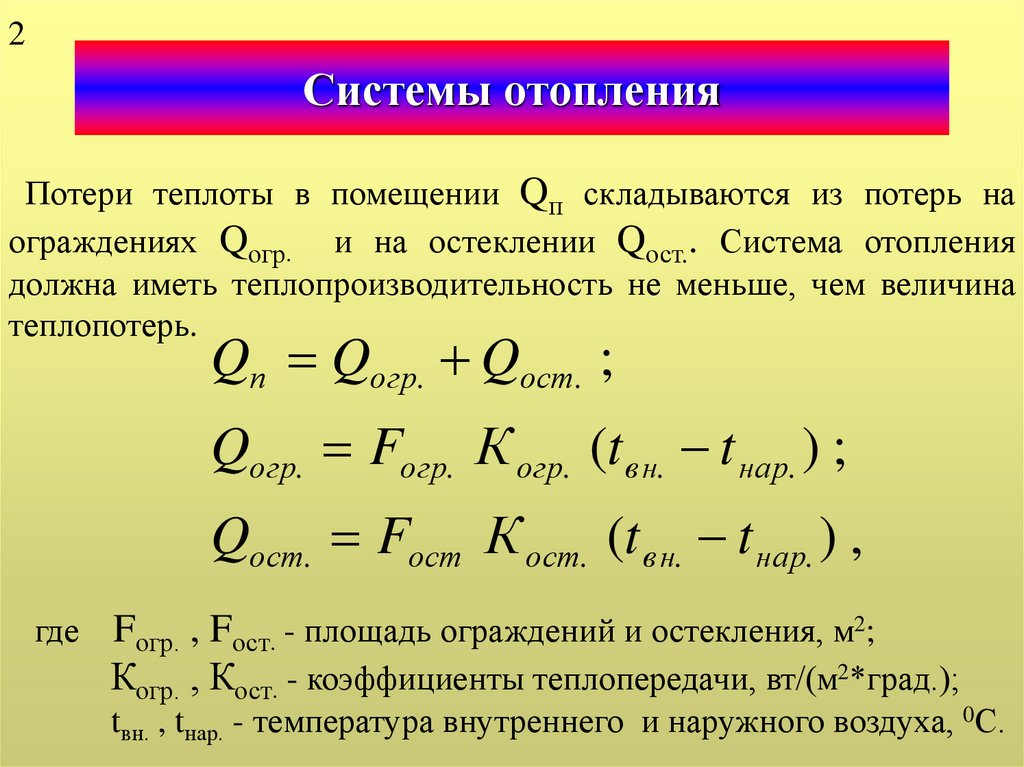

Системы отопления
Потери теплоты в помещении Qп складываются из потерь на
ограждениях Qогр. и на остеклении Qост.. Система отопления
должна иметь теплопроизводительность не меньше, чем величина
теплопотерь.
Qп Qогр. Qост. ;
Qогр. Fогр. К огр. (t в н. t нар. ) ;
Qост. Fост К ост. (t в н. t нар. ) ,
где
Fогр. , Fост. - площадь ограждений и остекления, м2;
Когр. , Кост. - коэффициенты теплопередачи, вт/(м2*град.);
tвн. , tнар. - температура внутреннего и наружного воздуха, 0С.

20. Естественная вентиляция

3

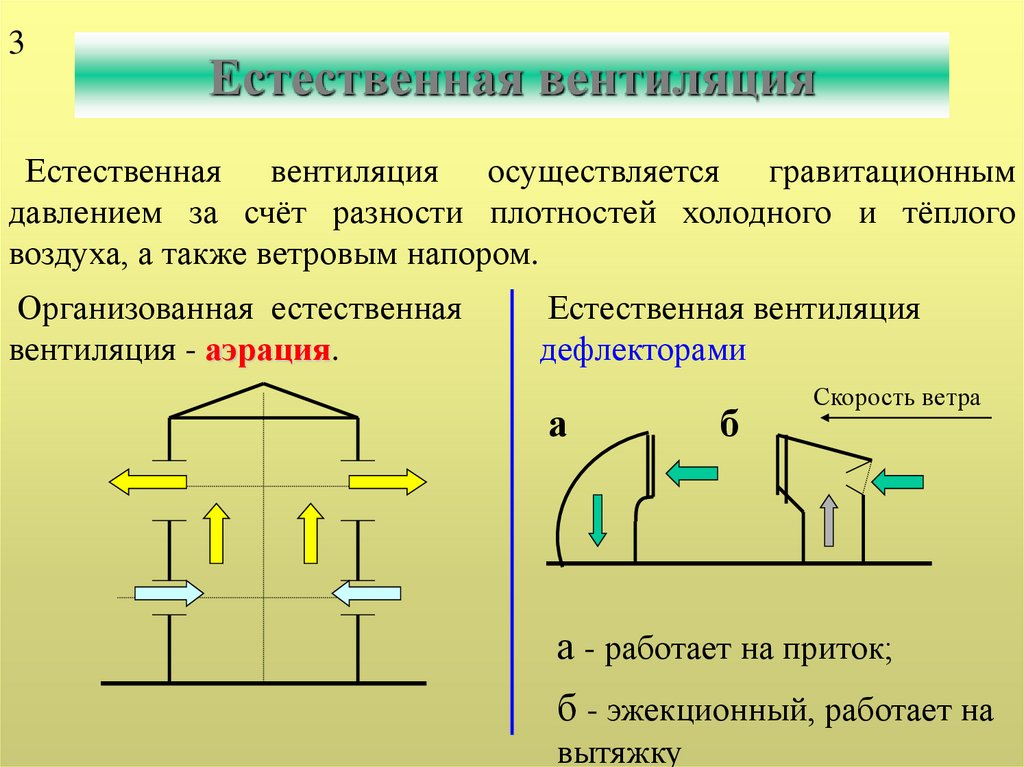

Естественная вентиляция
Естественная вентиляция осуществляется гравитационным
давлением за счёт разности плотностей холодного и тёплого
воздуха, а также ветровым напором.
Организованная естественная
вентиляция - аэрация.
Естественная вентиляция
дефлекторами
а
б
Скорость ветра
а - работает на приток;
б - эжекционный, работает на
вытяжку

21.

4

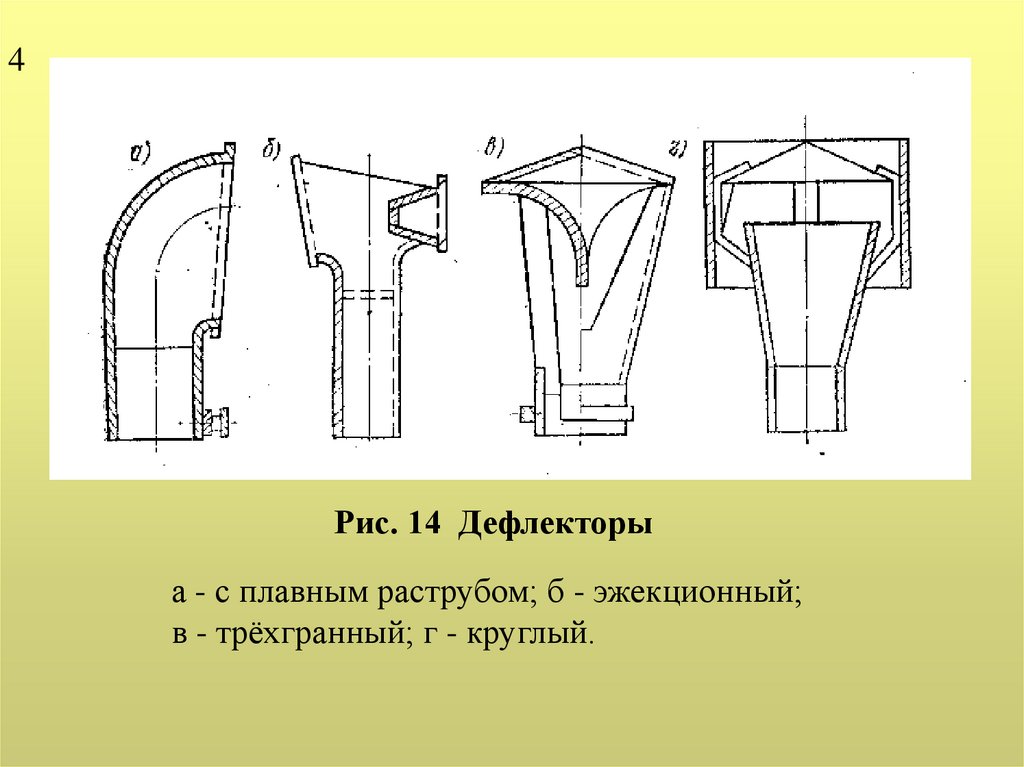

Рис. 14 Дефлекторы
а - с плавным раструбом; б - эжекционный;
в - трёхгранный; г - круглый.

22. Искусственная вентиляция

5

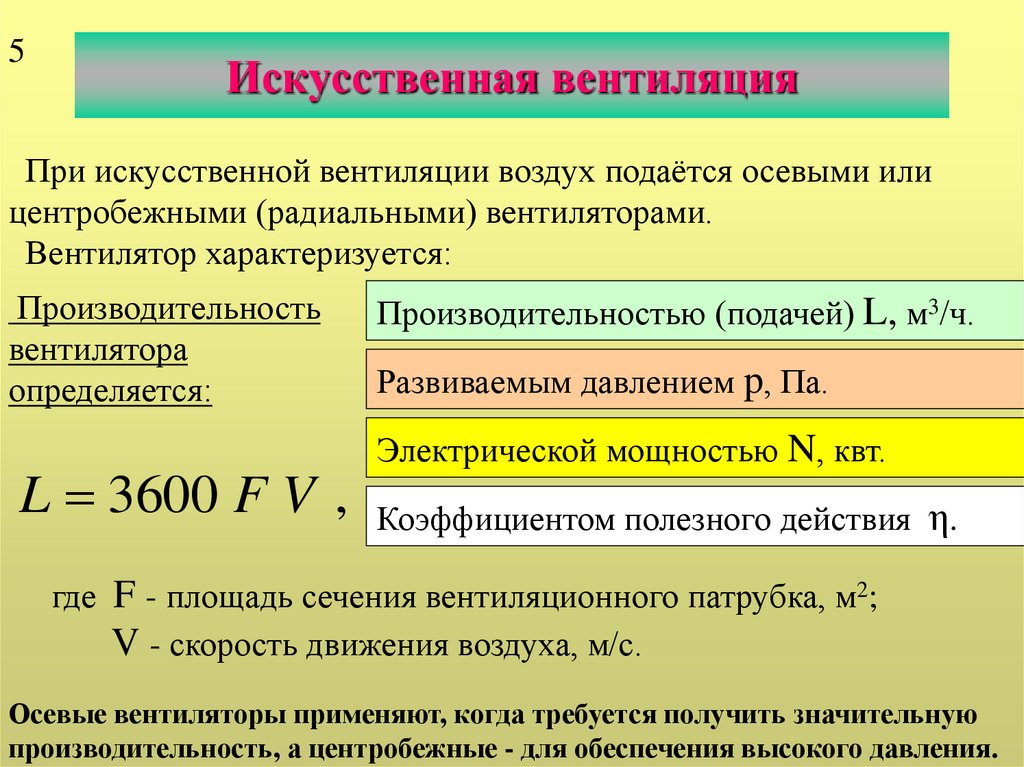

Искусственная вентиляция
При искусственной вентиляции воздух подаётся осевыми или
центробежными (радиальными) вентиляторами.
Вентилятор характеризуется:
Производительность
вентилятора
определяется:
Производительностью (подачей) L, м3/ч.
Развиваемым давлением p, Па.
Электрической мощностью N, квт.
L 3600 F V , Коэффициентом полезного действия η.
где F - площадь сечения вентиляционного патрубка, м2;
V - скорость движения воздуха, м/с.
Осевые вентиляторы применяют, когда требуется получить значительную
производительность, а центробежные - для обеспечения высокого давления.

23.

6

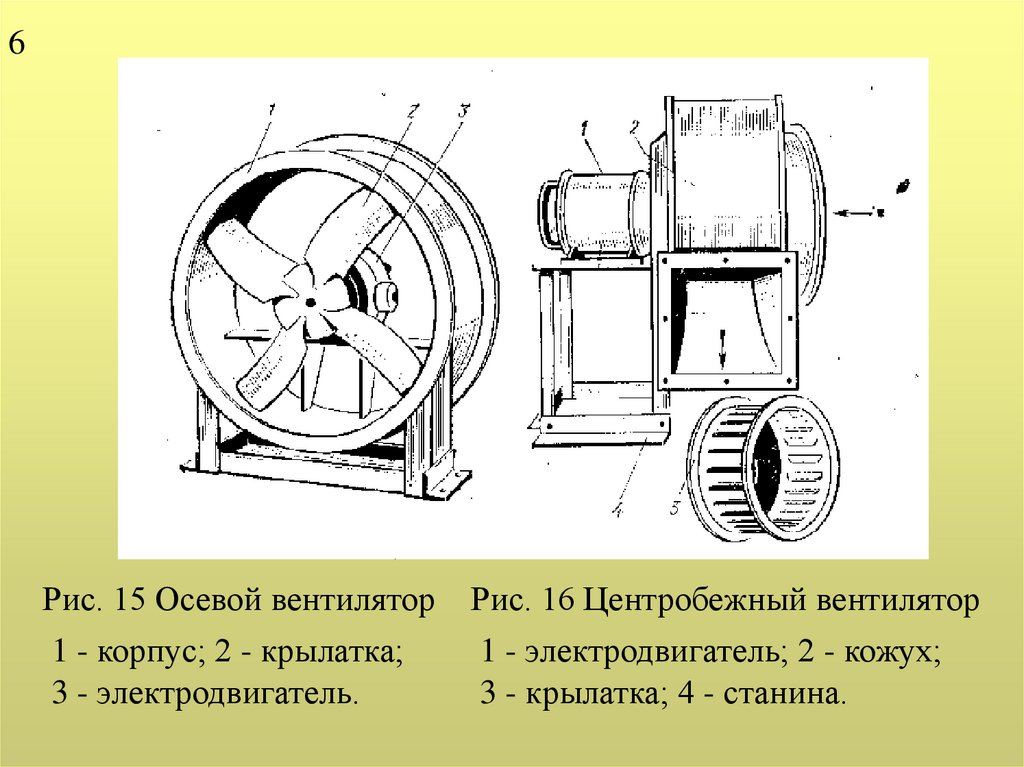

Рис. 15 Осевой вентилятор
1 - корпус; 2 - крылатка;
3 - электродвигатель.
Рис. 16 Центробежный вентилятор
1 - электродвигатель; 2 - кожух;
3 - крылатка; 4 - станина.

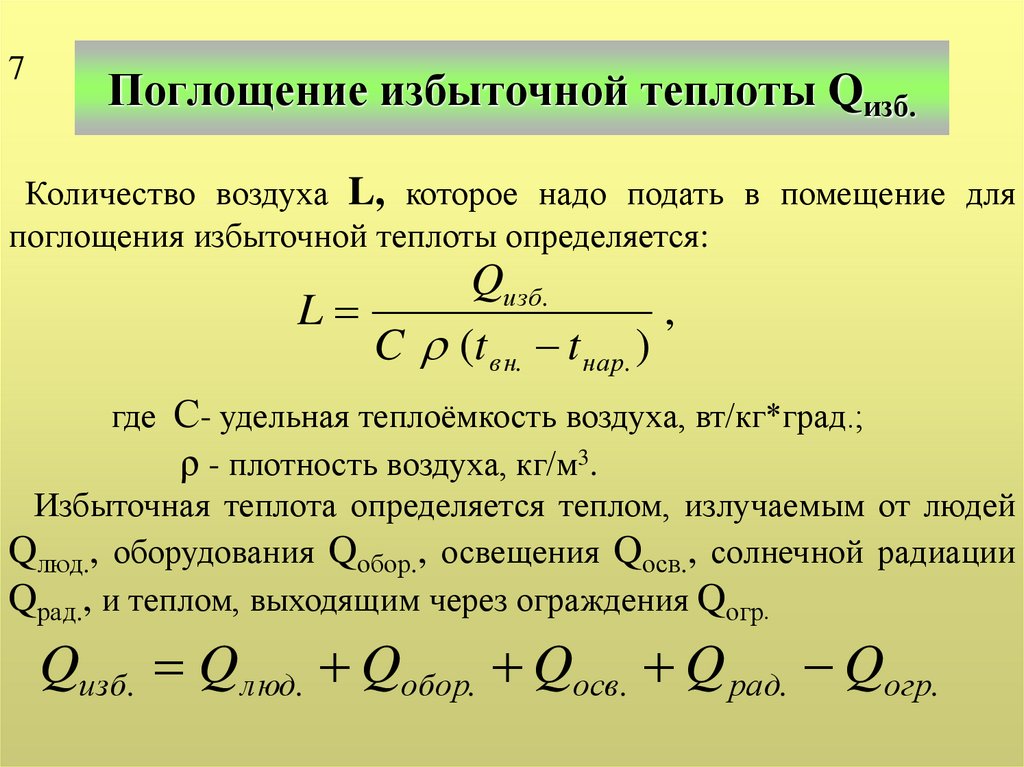

24. Поглощение избыточной теплоты Qизб.

7
Поглощение избыточной теплоты Qизб.
Количество воздуха L, которое надо подать в помещение для
поглощения избыточной теплоты определяется:
Qизб.
L
,
C (t вн. t нар. )
где С- удельная теплоёмкость воздуха, вт/кг*град.;
ρ - плотность воздуха, кг/м3.
Избыточная теплота определяется теплом, излучаемым от людей
Qлюд., оборудования Qобор., освещения Qосв., солнечной радиации
Qрад., и теплом, выходящим через ограждения Qогр.
Qизб. Q люд. Qобор. Qосв. Q рад. Qогр.

25.

8

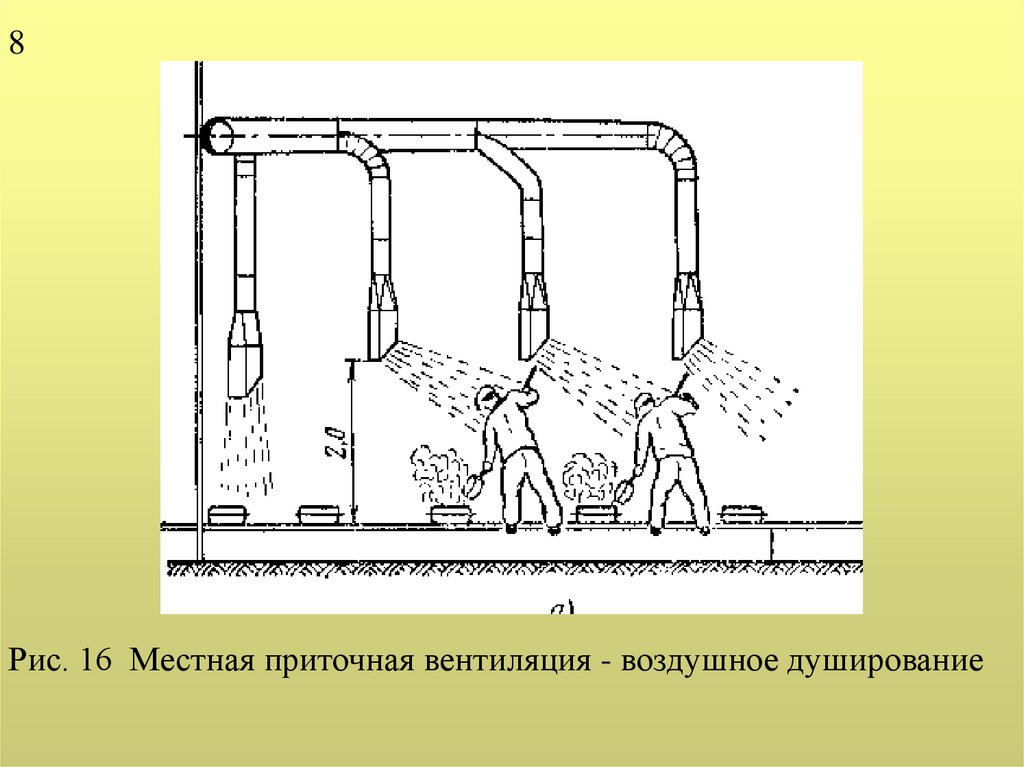

Рис. 16 Местная приточная вентиляция - воздушное душирование

26.

9

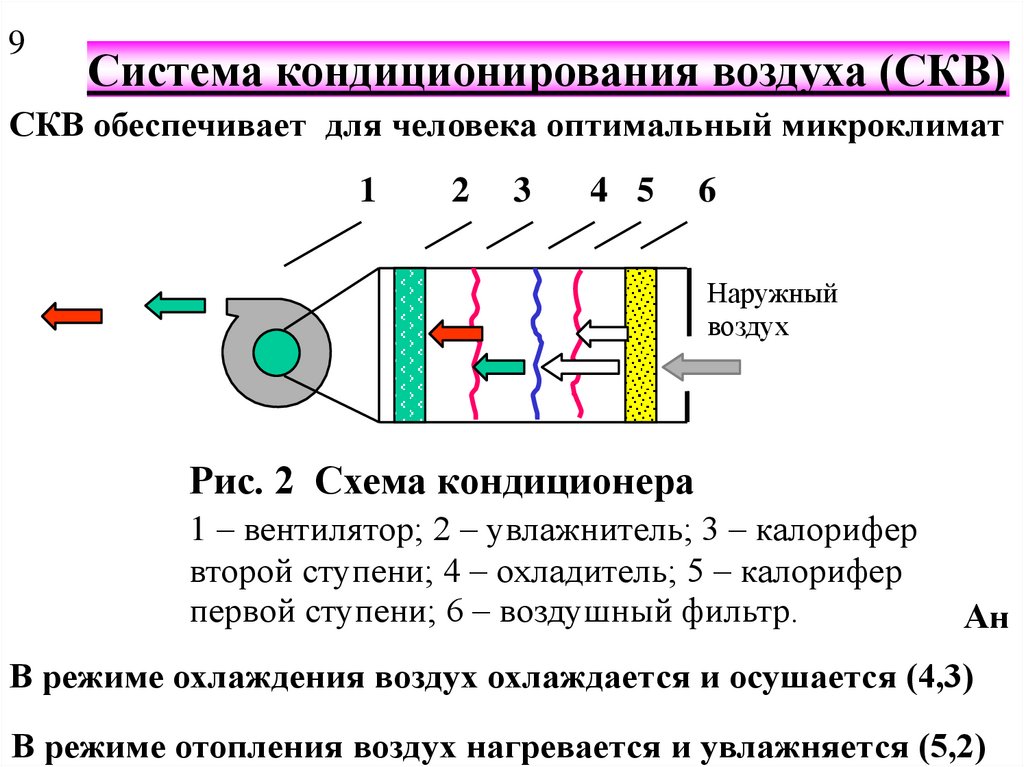

Системакондиционирования
кондиционирования воздуха
(СКВ)
Система
воздуха
(СКВ)
СКВ обеспечивает для человека оптимальный микроклимат
1
2
3
4 5
6
Наружный
воздух
Рис. 2 Схема кондиционера
1 – вентилятор; 2 – увлажнитель; 3 – калорифер
второй ступени; 4 – охладитель; 5 – калорифер
первой ступени; 6 – воздушный фильтр.
Ан
В режиме охлаждения воздух охлаждается и осушается (4,3)
В режиме отопления воздух нагревается и увлажняется (5,2)

27. 2.10. Световые излучения. Воздействие на человека

1

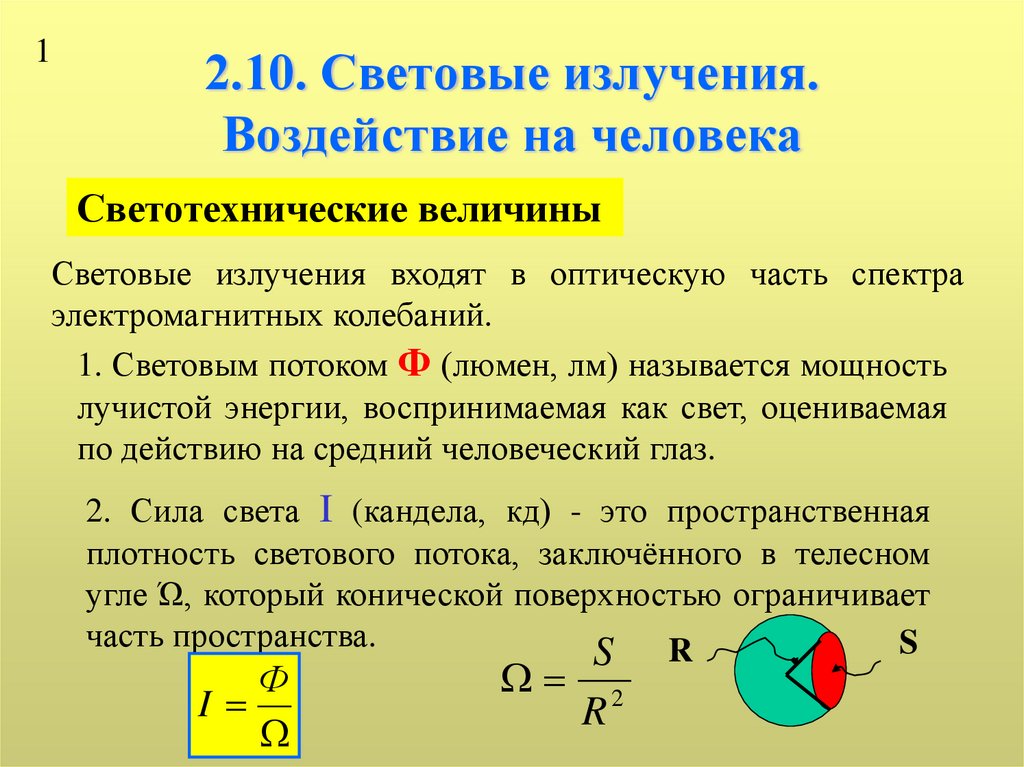

2.10. Световые излучения.
Воздействие на человека
Светотехнические величины
Световые излучения входят в оптическую часть спектра
электромагнитных колебаний.
1. Световым потоком Ф (люмен, лм) называется мощность
лучистой энергии, воспринимаемая как свет, оцениваемая
по действию на средний человеческий глаз.
2. Сила света I (кандела, кд) - это пространственная
плотность светового потока, заключённого в телесном
угле Ώ, который конической поверхностью ограничивает
часть пространства.
S
S R
Ф
I
R
2

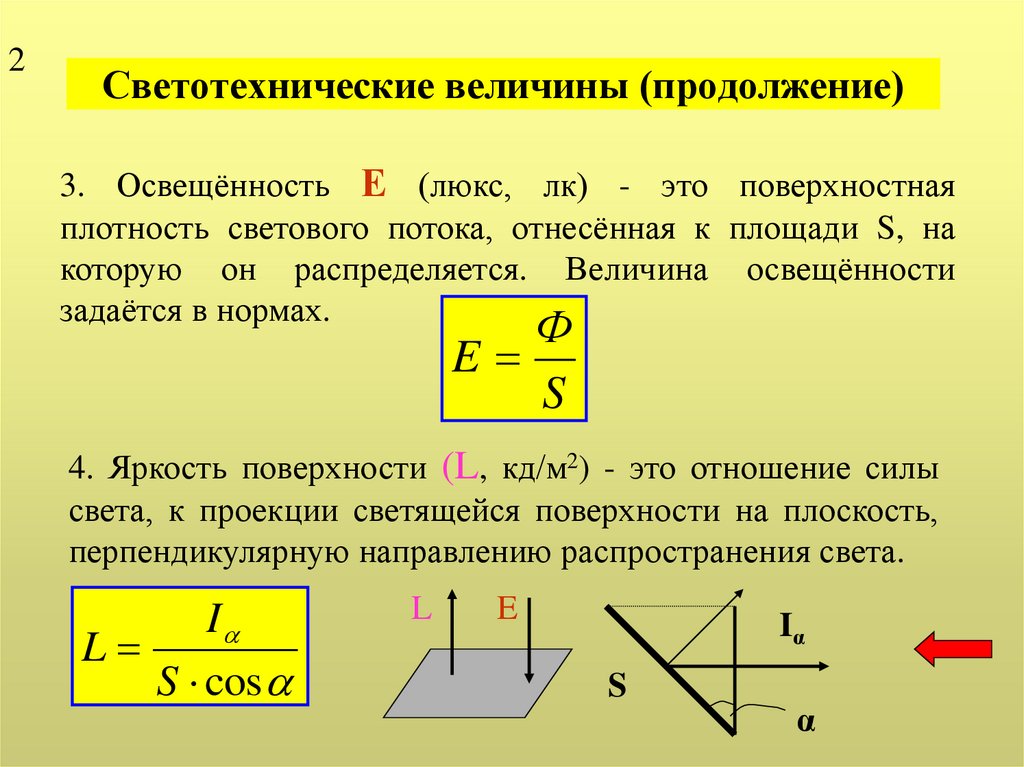

28. Светотехнические величины (продолжение)

2
Светотехнические величины (продолжение)
3. Освещённость Е (люкс, лк) - это поверхностная
плотность светового потока, отнесённая к площади S, на
которую он распределяется. Величина освещённости
задаётся в нормах.
Ф
E
S
4. Яркость поверхности (L, кд/м2) - это отношение силы
света, к проекции светящейся поверхности на плоскость,
перпендикулярную направлению распространения света.
I
L
S cos
L
E
Iα
S
α

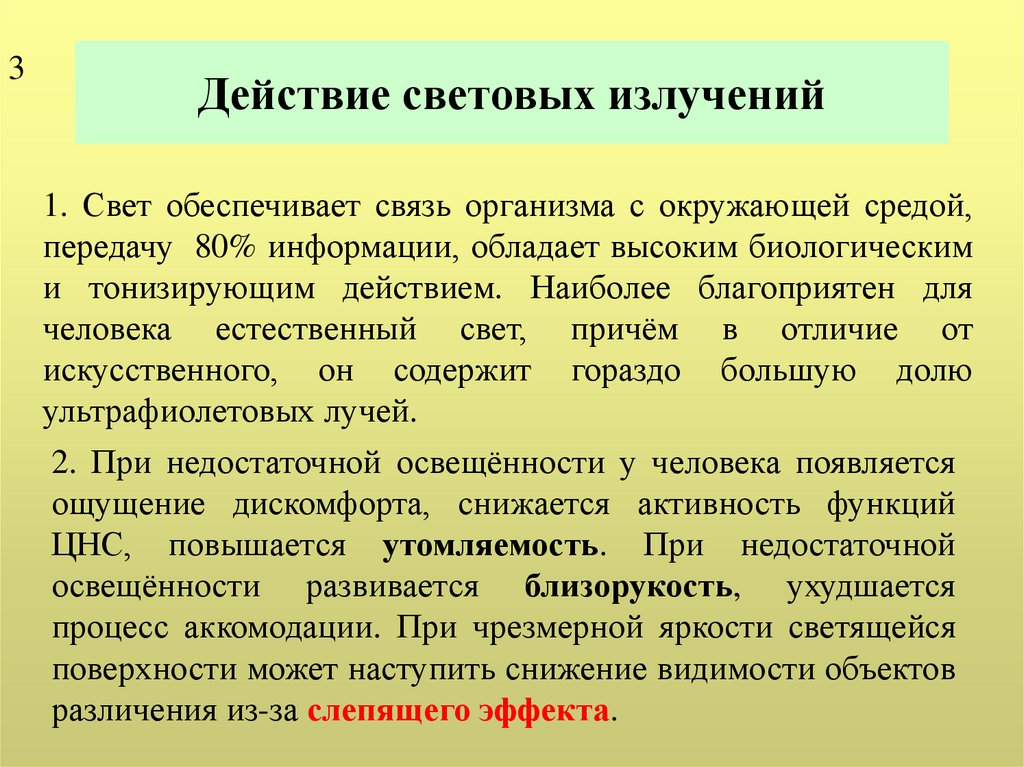

29. Действие световых излучений

3
Действие световых излучений
1. Свет обеспечивает связь организма с окружающей средой,
передачу 80% информации, обладает высоким биологическим
и тонизирующим действием. Наиболее благоприятен для
человека естественный свет, причём в отличие от
искусственного, он содержит гораздо большую долю
ультрафиолетовых лучей.
2. При недостаточной освещённости у человека появляется
ощущение дискомфорта, снижается активность функций
ЦНС, повышается утомляемость. При недостаточной
освещённости развивается близорукость, ухудшается
процесс аккомодации. При чрезмерной яркости светящейся
поверхности может наступить снижение видимости объектов
различения из-за слепящего эффекта.

30. Оценка и нормирование естественного освещения

4

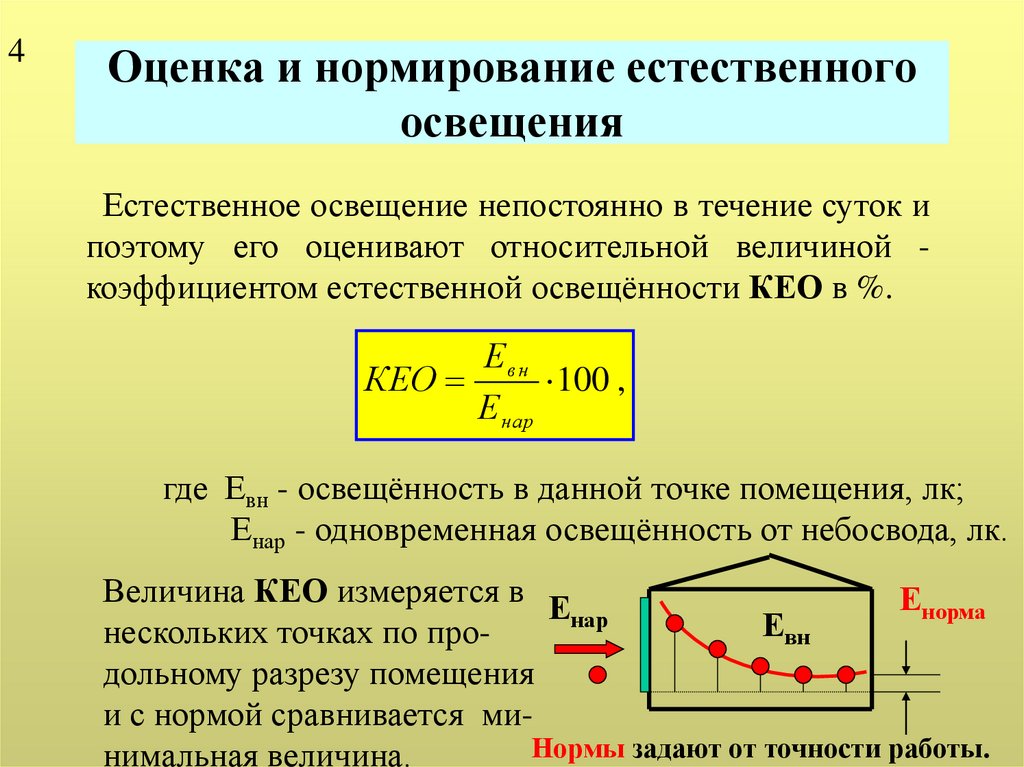

Оценка и нормирование естественного
освещения
Естественное освещение непостоянно в течение суток и
поэтому его оценивают относительной величиной коэффициентом естественной освещённости КЕО в %.
Евн
КЕО
100 ,
Е нар
где Евн - освещённость в данной точке помещения, лк;
Енар - одновременная освещённость от небосвода, лк.
Величина КЕО измеряется в Е
Енорма
нар
Евн
нескольких точках по продольному разрезу помещения
и с нормой сравнивается миНормы задают от точности работы.
нимальная величина.

31. Нормирование искусственного освещения

5

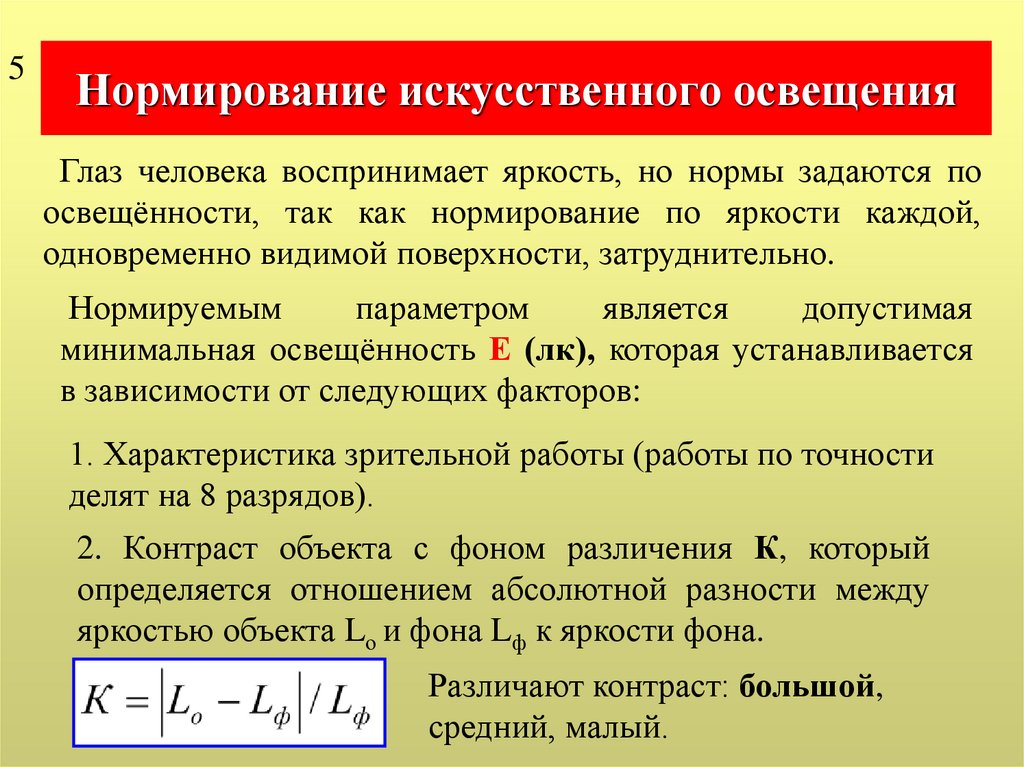

Нормирование искусственного освещения
Глаз человека воспринимает яркость, но нормы задаются по
освещённости, так как нормирование по яркости каждой,
одновременно видимой поверхности, затруднительно.
Нормируемым
параметром
является
допустимая
минимальная освещённость Е (лк), которая устанавливается
в зависимости от следующих факторов:
1. Характеристика зрительной работы (работы по точности
делят на 8 разрядов).
2. Контраст объекта с фоном различения К, который
определяется отношением абсолютной разности между
яркостью объекта Lо и фона Lф к яркости фона.
Различают контраст: большой,
средний, малый.

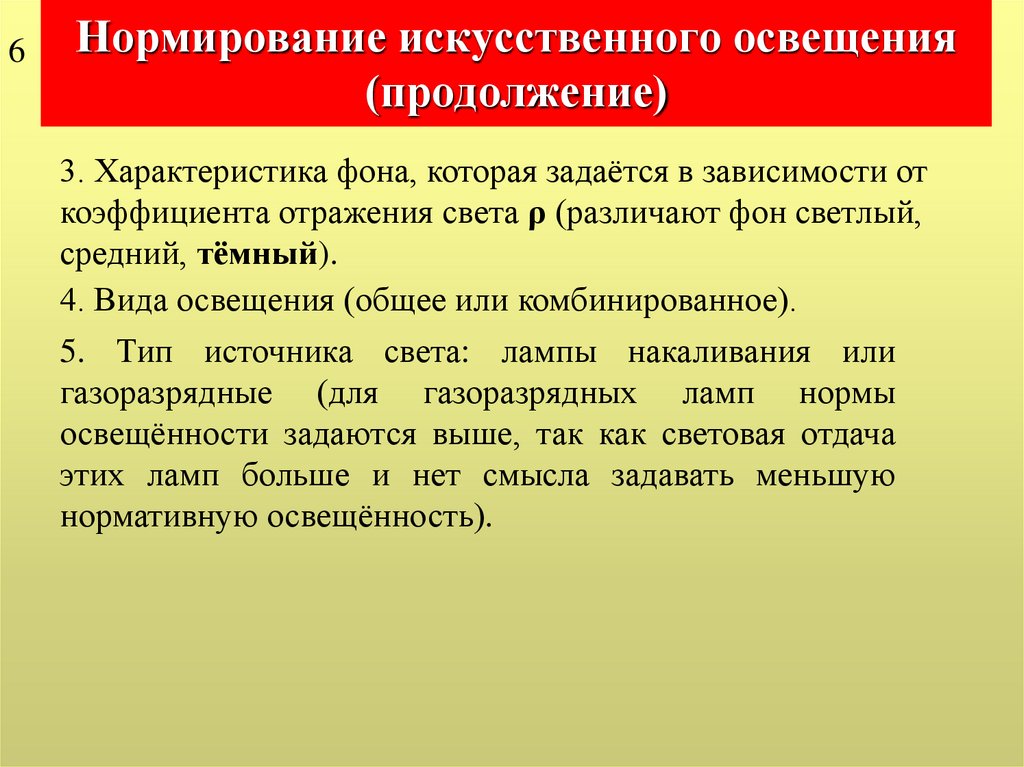

32. Нормирование искусственного освещения (продолжение)

6
Нормирование искусственного освещения
(продолжение)
3. Характеристика фона, которая задаётся в зависимости от
коэффициента отражения света ρ (различают фон светлый,
средний, тёмный).
4. Вида освещения (общее или комбинированное).
5. Тип источника света: лампы накаливания или
газоразрядные (для газоразрядных ламп нормы
освещённости задаются выше, так как световая отдача
этих ламп больше и нет смысла задавать меньшую
нормативную освещённость).

33.

1

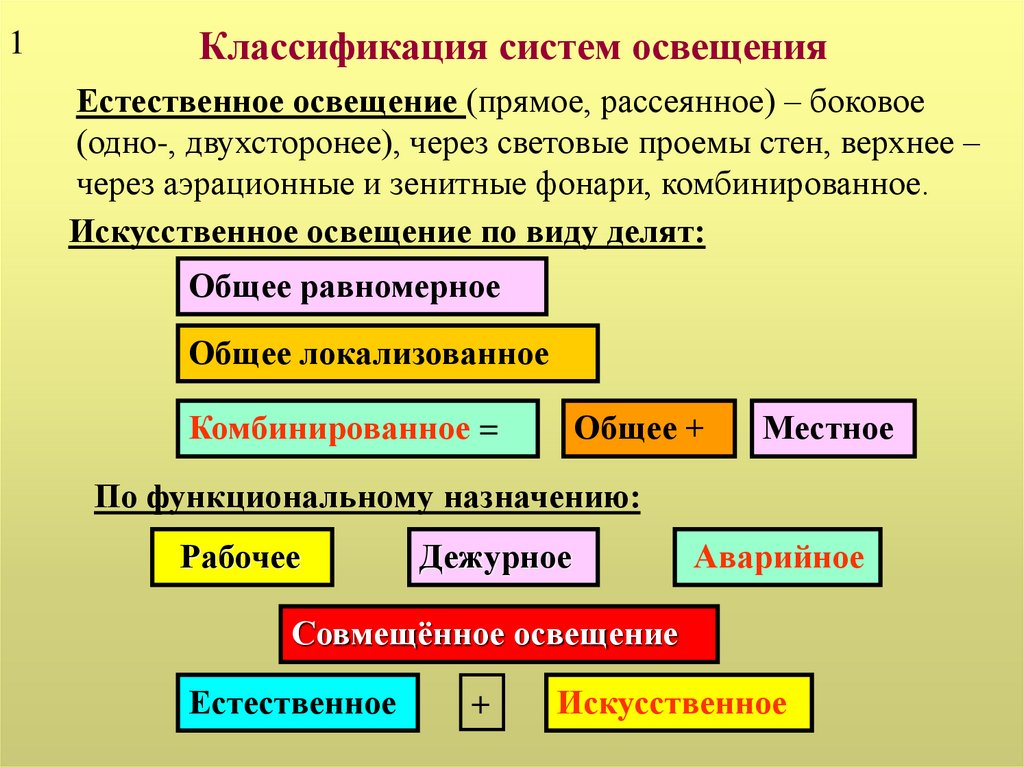

Классификация систем освещения
Естественное освещение (прямое, рассеянное) – боковое
(одно-, двухсторонее), через световые проемы стен, верхнее –
через аэрационные и зенитные фонари, комбинированное.
Искусственное освещение по виду делят:
Общее равномерное
Общее локализованное
Комбинированное =
Общее +
Местное
По функциональному назначению:
Рабочее
Дежурное
Аварийное
Совмещённое освещение
Естественное
+
Искусственное

34. Источники света

2
Источники света
Основные характеристики
1. Рабочее напряжение U (В) и электрическая мощность N(Вт).
2. Световой поток лампы Ф (лм).
3. Характеристика спектра излучения.
4. Срок службы лампы t, час.
5. Конструктивные параметры (форма колбы лампы, тела
накала; наличие и состав газа, заполняющего колбу).
6. Световая отдача или экономичность φ (лм/Вт), то есть
отношение светового потока к мощности лампы.
Ф
N

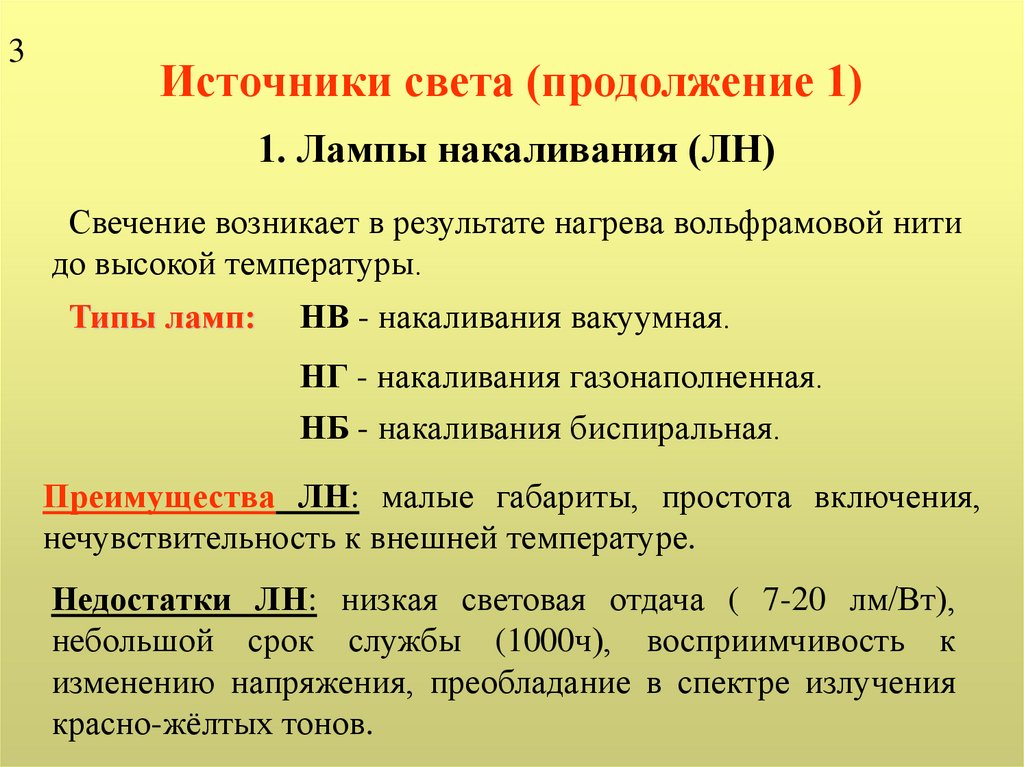

35. Источники света (продолжение 1)

3
Источники света (продолжение 1)
1. Лампы накаливания (ЛН)
Свечение возникает в результате нагрева вольфрамовой нити
до высокой температуры.
Типы ламп:
НВ - накаливания вакуумная.
НГ - накаливания газонаполненная.
НБ - накаливания биспиральная.
Преимущества ЛН: малые габариты, простота включения,
нечувствительность к внешней температуре.
Недостатки ЛН: низкая световая отдача ( 7-20 лм/Вт),
небольшой срок службы (1000ч), восприимчивость к
изменению напряжения, преобладание в спектре излучения
красно-жёлтых тонов.

36. Источники света (продолжение 2)

4

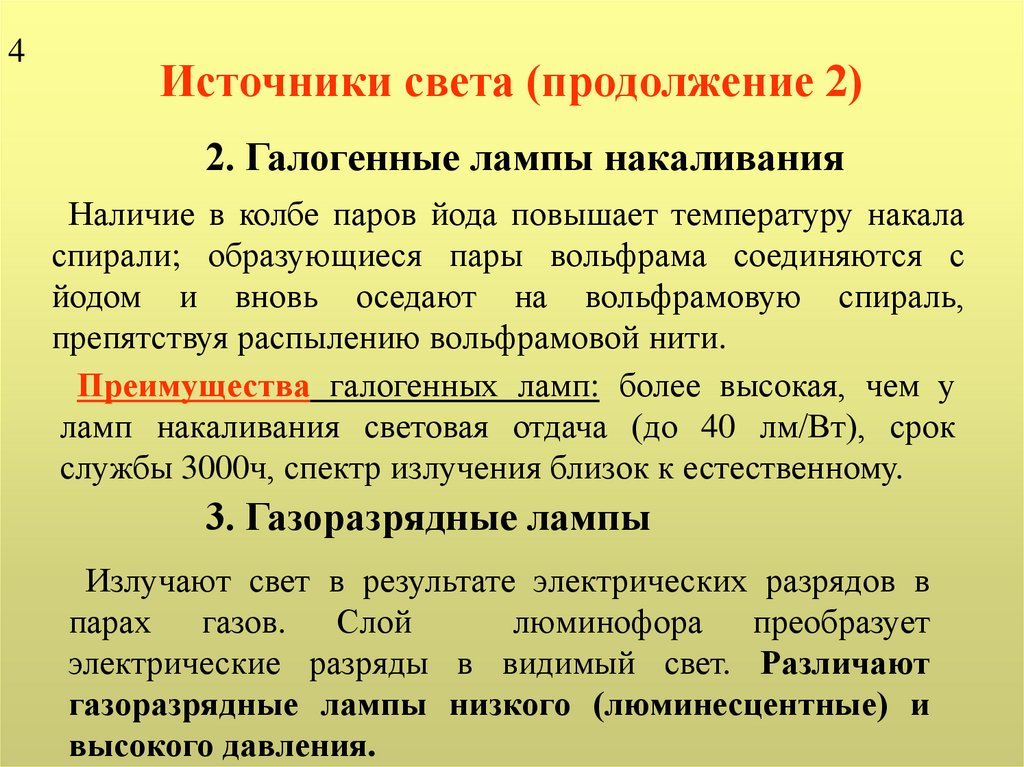

Источники света (продолжение 2)
2. Галогенные лампы накаливания
Наличие в колбе паров йода повышает температуру накала
спирали; образующиеся пары вольфрама соединяются с
йодом и вновь оседают на вольфрамовую спираль,
препятствуя распылению вольфрамовой нити.
Преимущества галогенных ламп: более высокая, чем у
ламп накаливания световая отдача (до 40 лм/Вт), срок
службы 3000ч, спектр излучения близок к естественному.
3. Газоразрядные лампы
Излучают свет в результате электрических разрядов в
парах газов. Слой
люминофора преобразует
электрические разряды в видимый свет. Различают
газоразрядные лампы низкого (люминесцентные) и
высокого давления.

37. Люминесцентные лампы (ЛЛ)

5

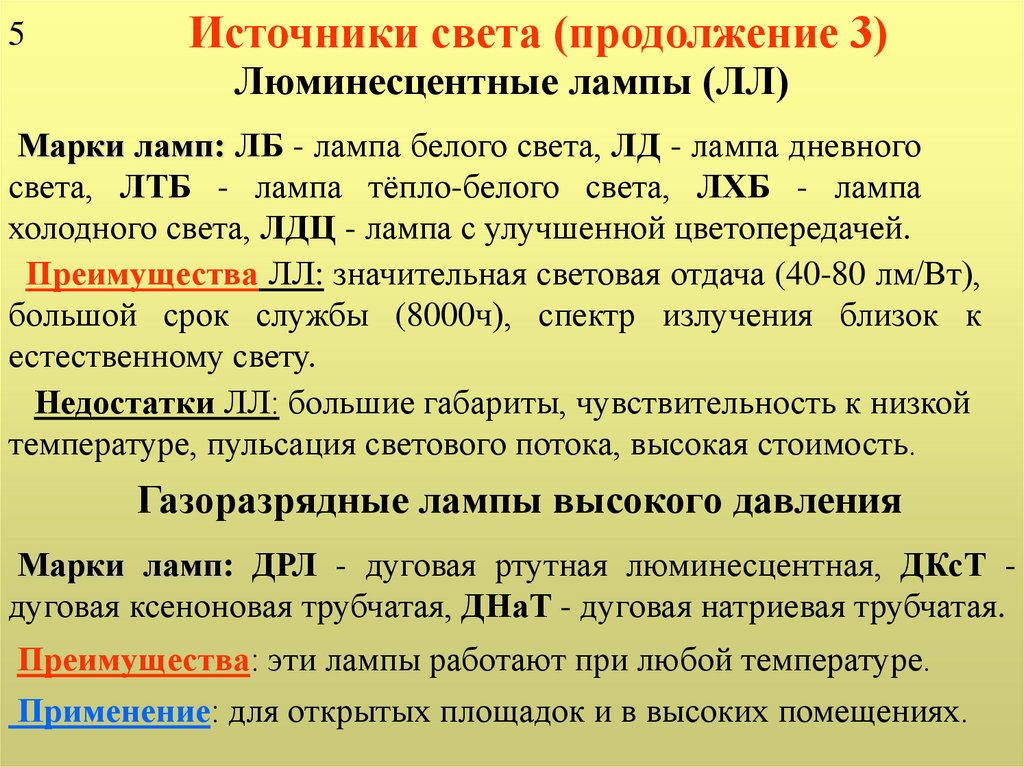

Источники света (продолжение 3)
Люминесцентные лампы (ЛЛ)
Марки ламп: ЛБ - лампа белого света, ЛД - лампа дневного
света, ЛТБ - лампа тёпло-белого света, ЛХБ - лампа
холодного света, ЛДЦ - лампа с улучшенной цветопередачей.
Преимущества ЛЛ: значительная световая отдача (40-80 лм/Вт),
большой срок службы (8000ч), спектр излучения близок к
естественному свету.
Недостатки ЛЛ: большие габариты, чувствительность к низкой
температуре, пульсация светового потока, высокая стоимость.
Газоразрядные лампы высокого давления
Марки ламп: ДРЛ - дуговая ртутная люминесцентная, ДКсТ дуговая ксеноновая трубчатая, ДНаТ - дуговая натриевая трубчатая.
Преимущества: эти лампы работают при любой температуре.
Применение: для открытых площадок и в высоких помещениях.

38.

6

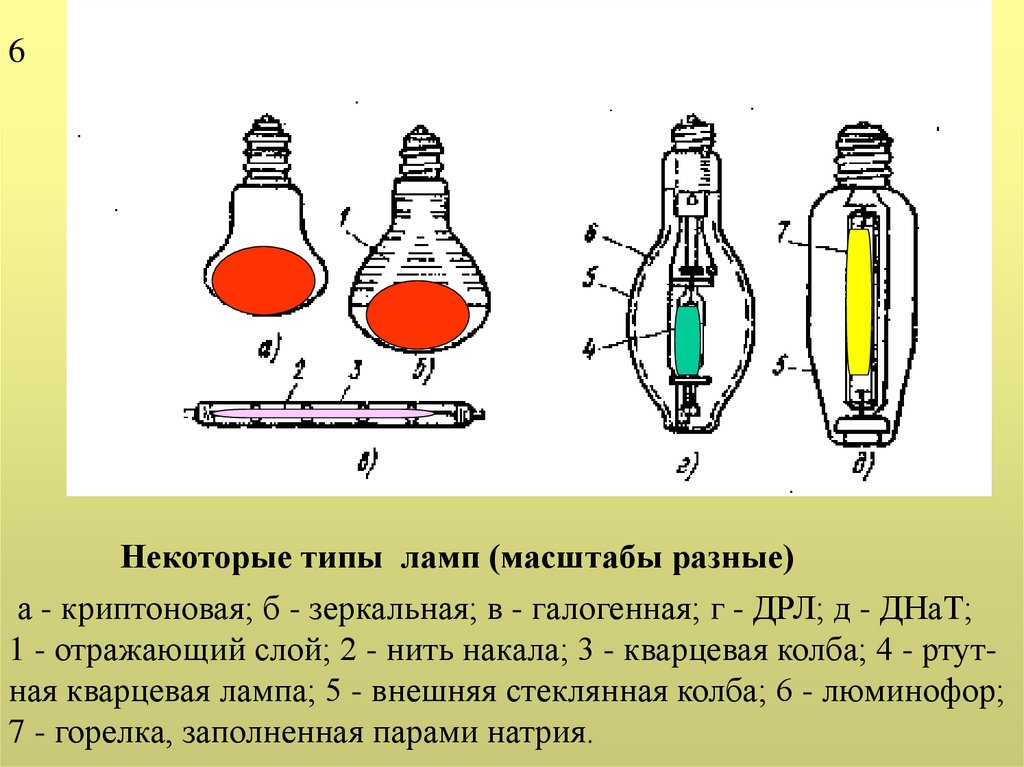

Некоторые типы ламп (масштабы разные)
а - криптоновая; б - зеркальная; в - галогенная; г - ДРЛ; д - ДНаТ;
1 - отражающий слой; 2 - нить накала; 3 - кварцевая колба; 4 - ртутная кварцевая лампа; 5 - внешняя стеклянная колба; 6 - люминофор;
7 - горелка, заполненная парами натрия.

39.

7

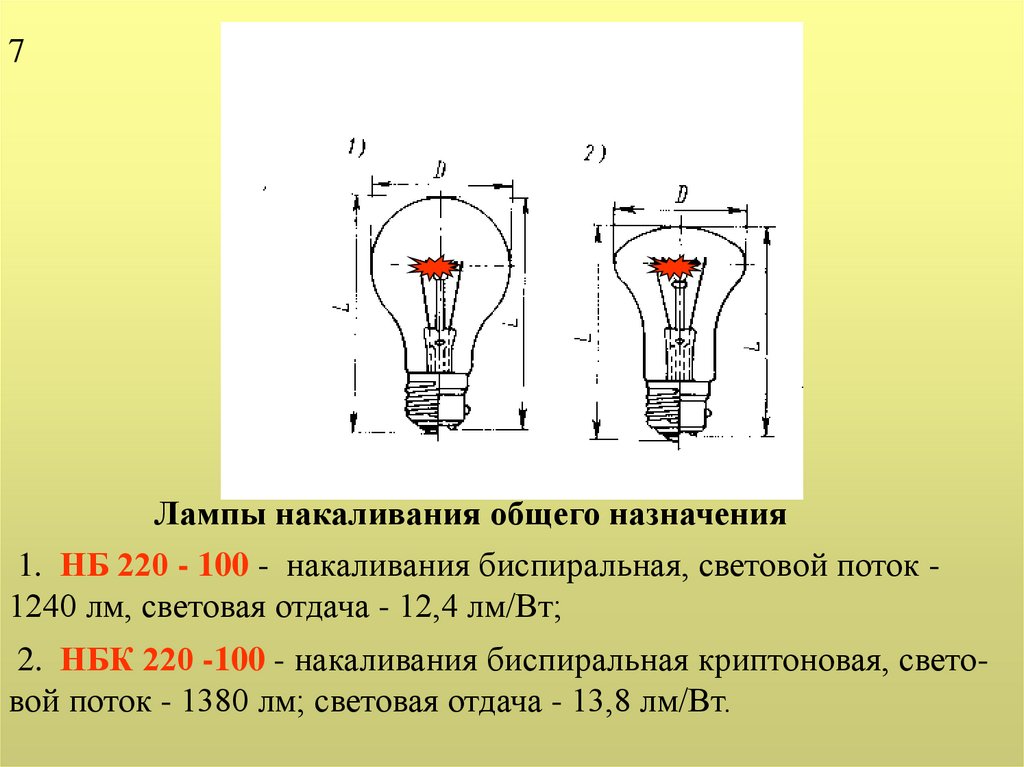

Лампы накаливания общего назначения
1. НБ 220 - 100 - накаливания биспиральная, световой поток 1240 лм, световая отдача - 12,4 лм/Вт;
2. НБК 220 -100 - накаливания биспиральная криптоновая, световой поток - 1380 лм; световая отдача - 13,8 лм/Вт.

40. Осветительные приборы

8

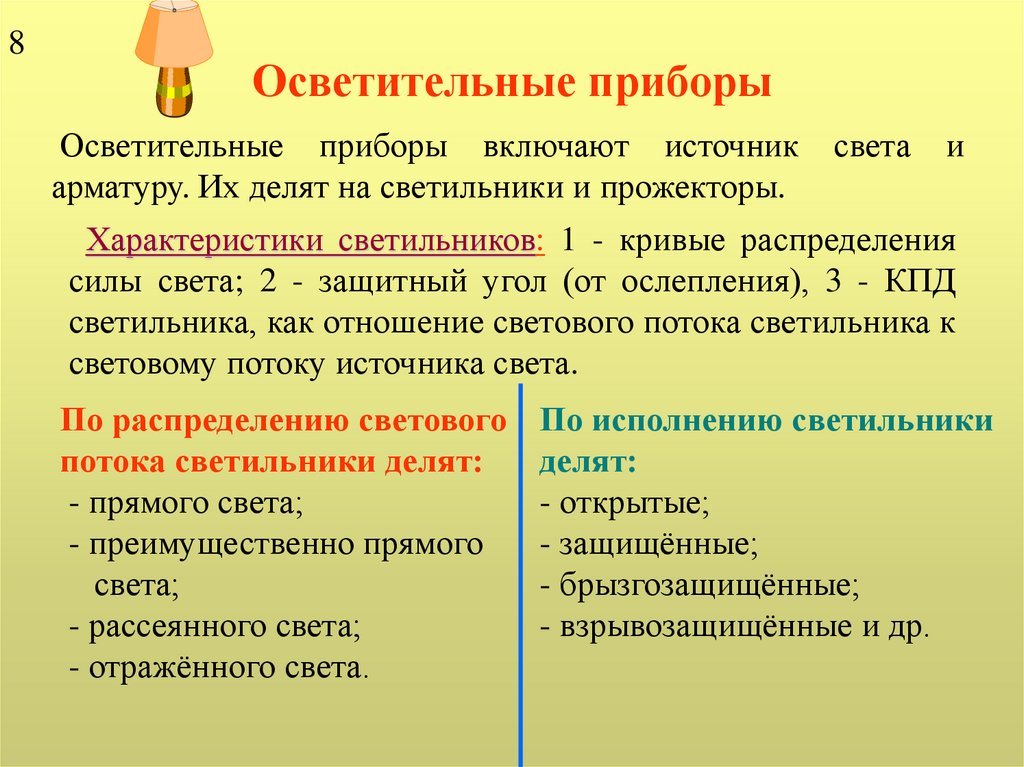

Осветительные приборы
Осветительные приборы включают источник
арматуру. Их делят на светильники и прожекторы.
света
и
Характеристики светильников: 1 - кривые распределения
силы света; 2 - защитный угол (от ослепления), 3 - КПД
светильника, как отношение светового потока светильника к
световому потоку источника света.
По распределению светового
потока светильники делят:
- прямого света;
- преимущественно прямого
света;
- рассеянного света;
- отражённого света.
По исполнению светильники
делят:
- открытые;
- защищённые;
- брызгозащищённые;
- взрывозащищённые и др.

41. Расчёты освещения

Проектируя осветительную установку, необходимо решать
следующие вопросы:
1. Выбор типа источника света. Рекомендуется
применять газоразрядные лампы, а для помещений, где
температура воздуха может быть менее +10 оС, следует
отдавать предпочтение лампам накаливания.
2. Выбор системы освещения. Более экономичной
является система комбинированного освещения, но в
гигиеническом отношении система общего освещения
более совершенна.
3. Выбор типа светильника с учётом загрязнённости
воздушной среды, распределения яркостей и с
требованиями взрыво- и пожаробезопасности.
Для расчёта освещения применяют метод коэффициента
использования светового потока и точечный метод.

42. Спасибо за внимание
