SCADA система «Соната». Приложения - Драйвера

1.

Российская академия наук
Федеральное государственное унитарное предприятие
Экспериментальный завод научного приборостроения
со Специальным конструкторским бюро
SCADA система «Соната»
Приложения - Драйвера
г. Черноголовка Московская обл.

2.

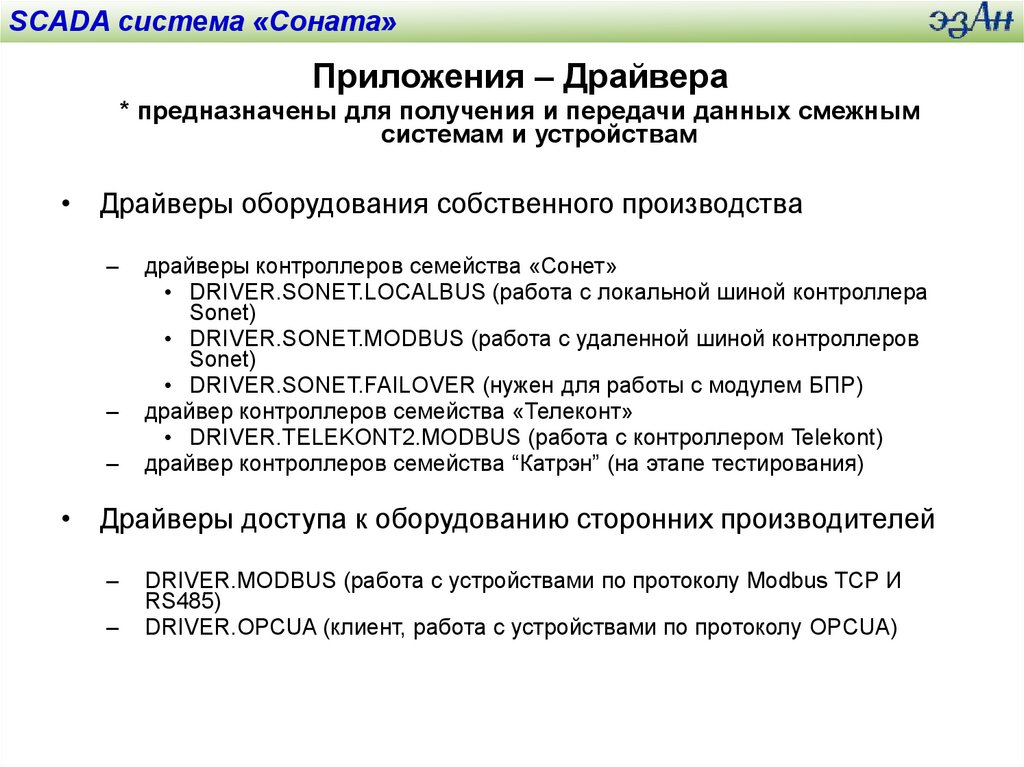

SCADA система «Соната»
Приложения – Драйвера
* предназначены для получения и передачи данных смежным
системам и устройствам
• Драйверы оборудования собственного производства
–
–
–
драйверы контроллеров семейства «Сонет»
• DRIVER.SONET.LOCALBUS (работа с локальной шиной контроллера
Sonet)
• DRIVER.SONET.MODBUS (работа с удаленной шиной контроллеров
Sonet)
• DRIVER.SONET.FAILOVER (нужен для работы с модулем БПР)
драйвер контроллеров семейства «Телеконт»
• DRIVER.TELEKONT2.MODBUS (работа с контроллером Telekont)
драйвер контроллеров семейства “Катрэн” (на этапе тестирования)
• Драйверы доступа к оборудованию сторонних производителей
–
–
DRIVER.MODBUS (работа с устройствами по протоколу Modbus TCP И
RS485)
DRIVER.OPCUA (клиент, работа с устройствами по протоколу OPCUA)

3.

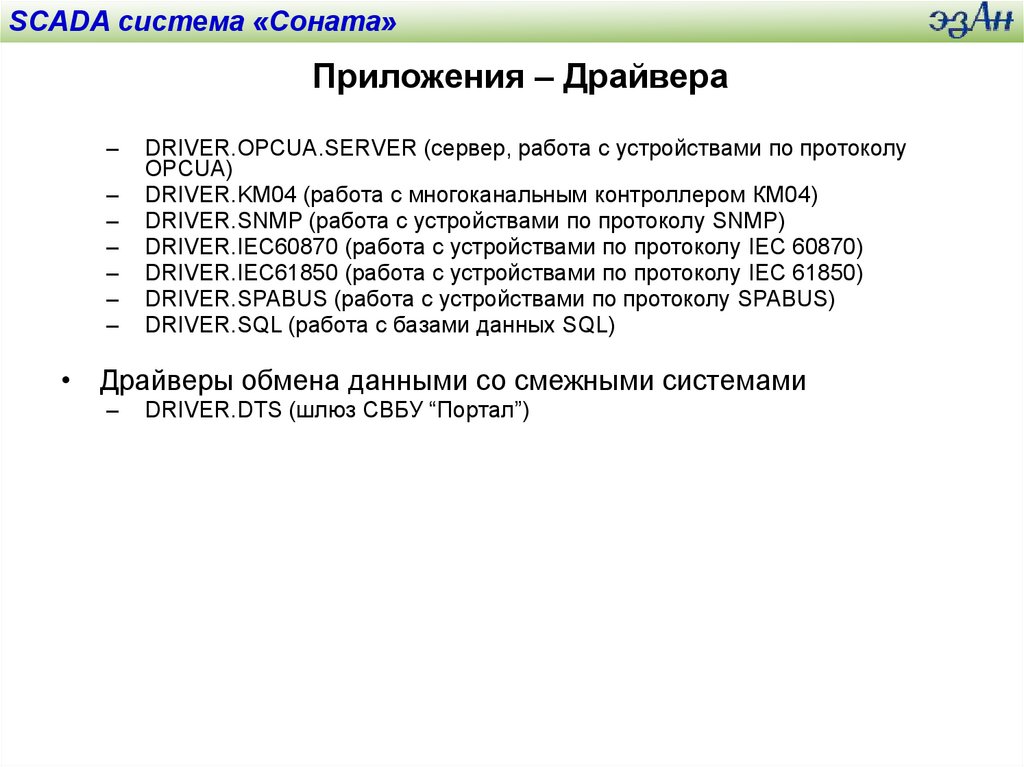

SCADA система «Соната»
Приложения – Драйвера
–
–
–
–
–
–
–
DRIVER.OPCUA.SERVER (сервер, работа с устройствами по протоколу
OPCUA)
DRIVER.KM04 (работа с многоканальным контроллером КМ04)
DRIVER.SNMP (работа с устройствами по протоколу SNMP)
DRIVER.IEC60870 (работа с устройствами по протоколу IEC 60870)
DRIVER.IEC61850 (работа с устройствами по протоколу IEC 61850)
DRIVER.SPABUS (работа с устройствами по протоколу SPABUS)
DRIVER.SQL (работа с базами данных SQL)
• Драйверы обмена данными со смежными системами
–
DRIVER.DTS (шлюз СВБУ “Портал”)

4.

SCADA система «Соната»
Драйверы контроллеров семейства «Сонет»
Управляющий контроллер
Локальная шина
Модуль 6
Модуль 7
Модуль 6
Модуль 7
Модуль 5
Модуль 4
Модуль 3
Модуль 2
Sonet_MODBUS
Модуль 1
Sonet_FAILOVER
Модуль 0
Sonet_LOCALBUS
Модуль 5
Модуль 4
Модуль 3
Модуль 2
Модуль 1
Контроллер удаленного
ввода-вывода
Модуль 0
Локальная шина

5.

Модуль в/в (0)
Модуль в/в (1)
Модуль в/в (2)
Модуль в/в (3)
Модуль в/в (4)
Модуль в/в (5)
Модуль в/в (6)
Модуль в/в (7)
Модуль в/в (0)
Модуль в/в (1)
Модуль в/в (2)
Модуль в/в (3)
Модуль в/в (4)
Модуль в/в (5)
Модуль в/в (6)
Модуль в/в (7)
Telekont_MODBUS
Процессорный
модуль
Управляющий
компьютер
Процессорный
модуль

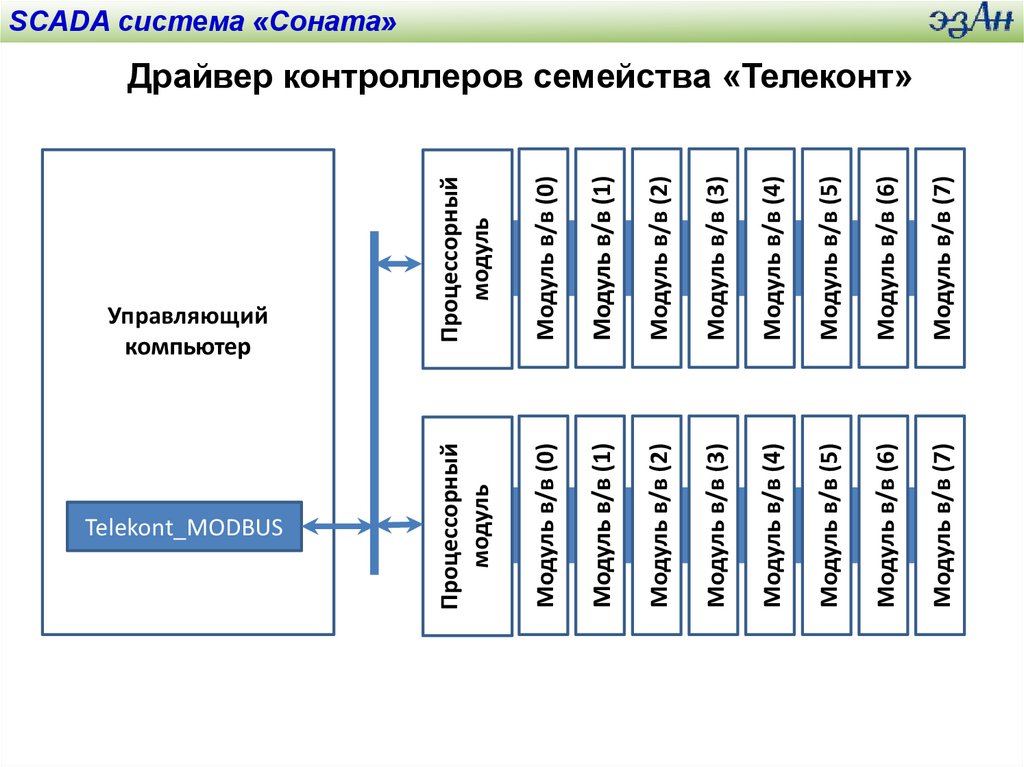

SCADA система «Соната»
Драйвер контроллеров семейства «Телеконт»

6.

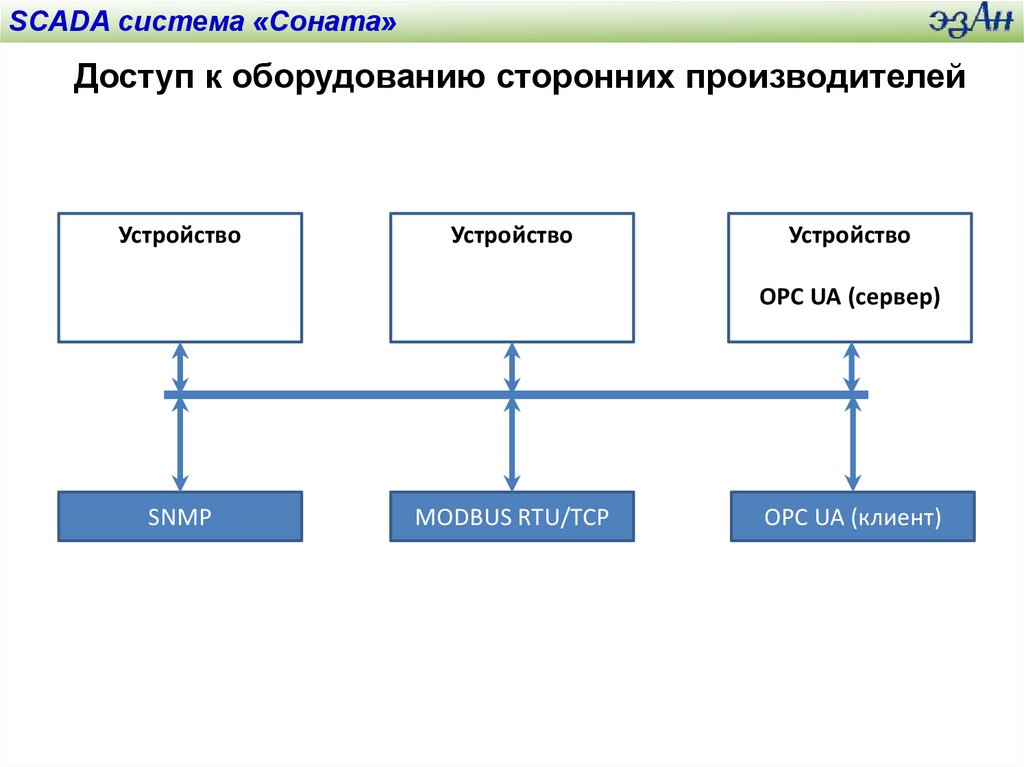

SCADA система «Соната»
Доступ к оборудованию сторонних производителей
Устройство
Устройство
Устройство
OPC UA (сервер)
SNMP
MODBUS RTU/TCP
OPC UA (клиент)

7. Обмен данными со смежными системами

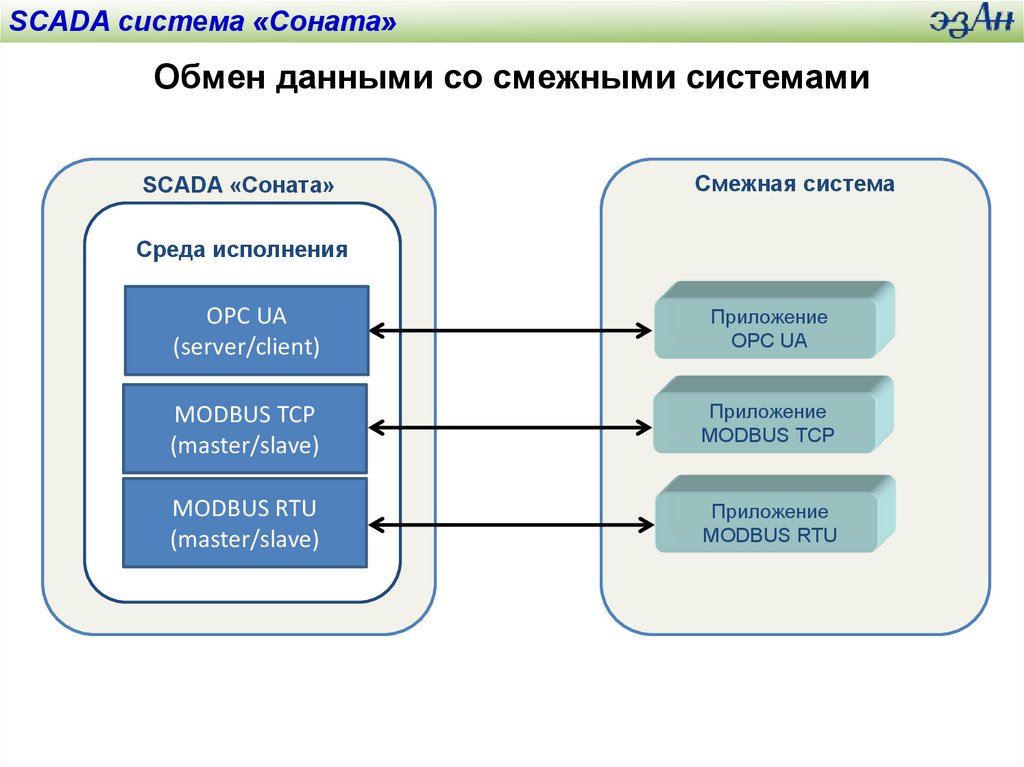

SCADA система «Соната»
Обмен данными со смежными системами
SCADA «Соната»
Смежная система
Среда исполнения
OPC UA
(server/client)
Приложение
OPC UA
MODBUS TCP
(master/slave)
Приложение
MODBUS TCP
MODBUS RTU
(master/slave)
Приложение
MODBUS RTU

8. Приложение-драйвер DTS – шлюз с СВУ “Портал”

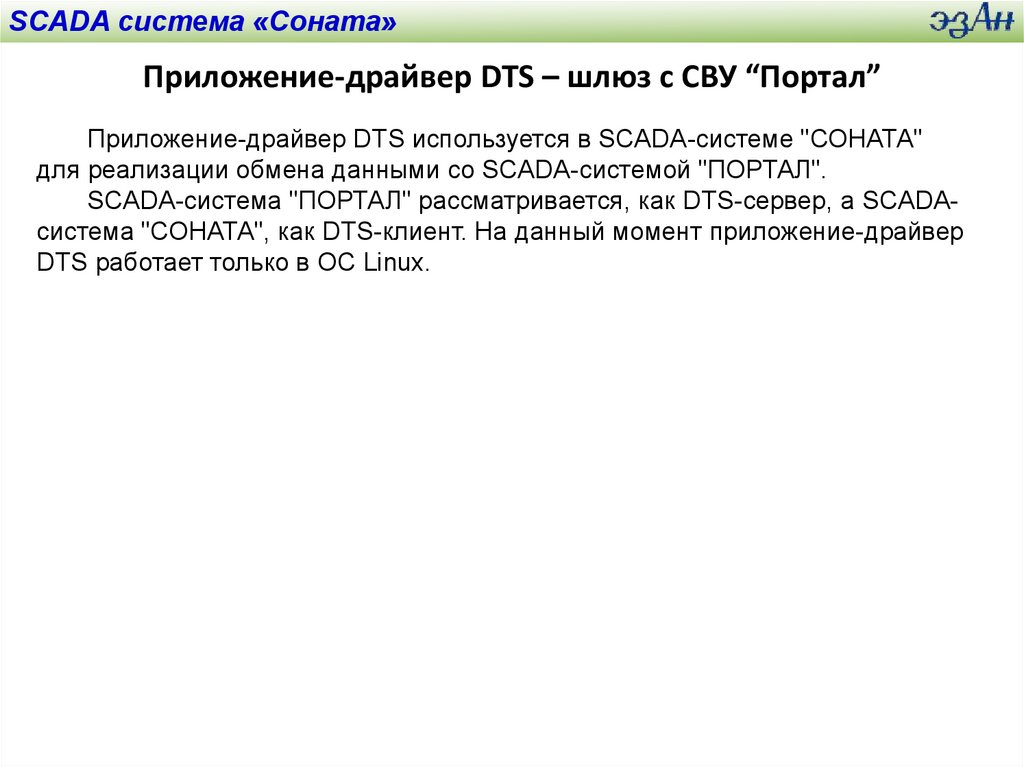

SCADA система «Соната»
Приложение-драйвер DTS – шлюз с СВУ “Портал”
Приложение-драйвер DTS используется в SCADA-системе "СОНАТА"
для реализации обмена данными со SCADA-системой "ПОРТАЛ".
SCADA-система "ПОРТАЛ" рассматривается, как DTS-сервер, а SCADAсистема "СОНАТА", как DTS-клиент. На данный момент приложение-драйвер
DTS работает только в OC Linux.
