Назначение, боевые свойства, материальная часть и применение стрелкового оружия (тема 13.1)

1.

Институт военного образования
Кафедра основ военной службы
Тема 13:
Назначение, боевые свойства, материальная часть и применение
стрелкового оружия, ручных противотанковых гранатомётов и ручных
гранат
Занятие 1:
Назначение, боевые свойства, материальная часть и применение
автомата АК-74, пулемета РПК-74, пистолета ПМ, гранатомета РПГ-7 и
ручных гранат. Требования безопасности при обращении со
стрелковым оружием. Требования безопасности при проведении
занятий по огневой подготовке

2.

Сегодня рассмотрим:
АК – 74
РПК – 74
РПГ – 74
ПМ
РОГ

3.

Михаил Тимофеевич Калашников
Михаил
Калашников
родился
10 ноября 1919 года в селе Курья
Алтайского края.
Советский и российский конструктор
стрелкового
оружия,
доктор
технических наук, создатель всемирно
известного автомата Калашникова.
Герой
Российской
Федерации,
Дважды Герой Социалистического
Труда, Лауреат Ленинской премии
и Сталинской премии первой степени.

4.

С началом Великой Отечественной
войны Калашников принял участие
в боях с немецко-фашистскими
захватчиками.
Будучи
командиром
танка
Т-34, в кровопролитном бою
под Брянском был тяжело ранен
и контужен. За проявленные отвагу
и мужество командир танкового
экипажа, старший сержант Михаил
Калашников,
был
награждён
орденом Красной Звезды.

5.

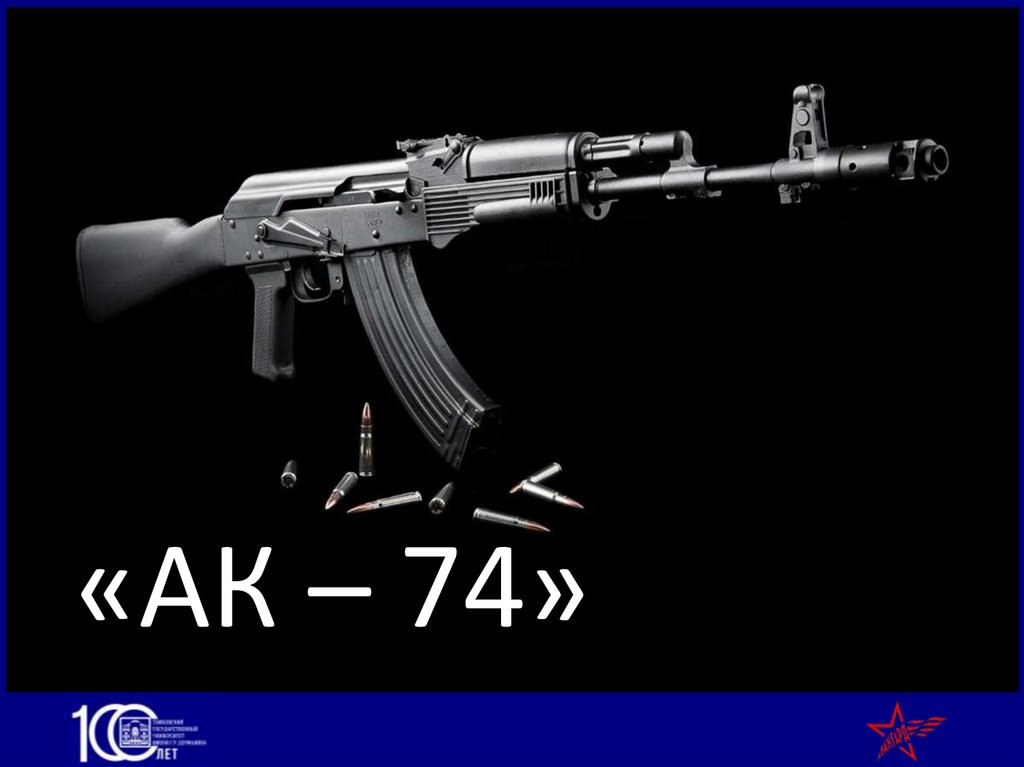

«АК – 74»

6.

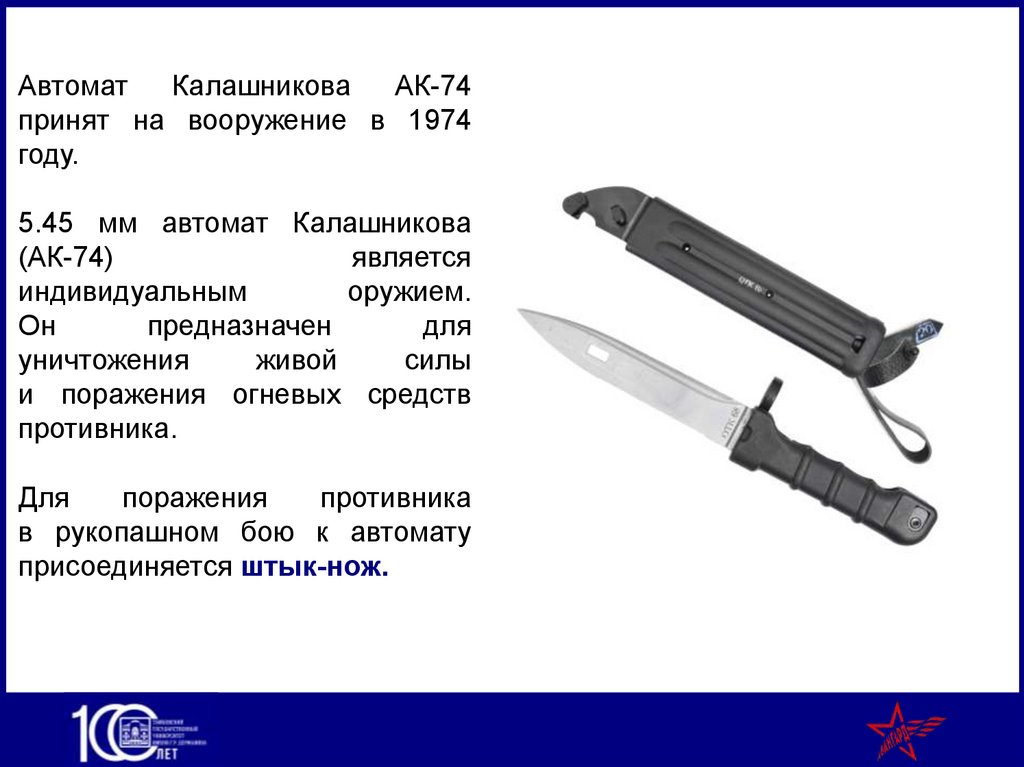

Автомат
Калашникова
АК-74
принят на вооружение в 1974
году.
5.45 мм автомат Калашникова
(АК-74)
является
индивидуальным
оружием.
Он
предназначен
для
уничтожения
живой
силы
и поражения огневых средств
противника.
Для
поражения
противника
в рукопашном бою к автомату
присоединяется штык-нож.

7.

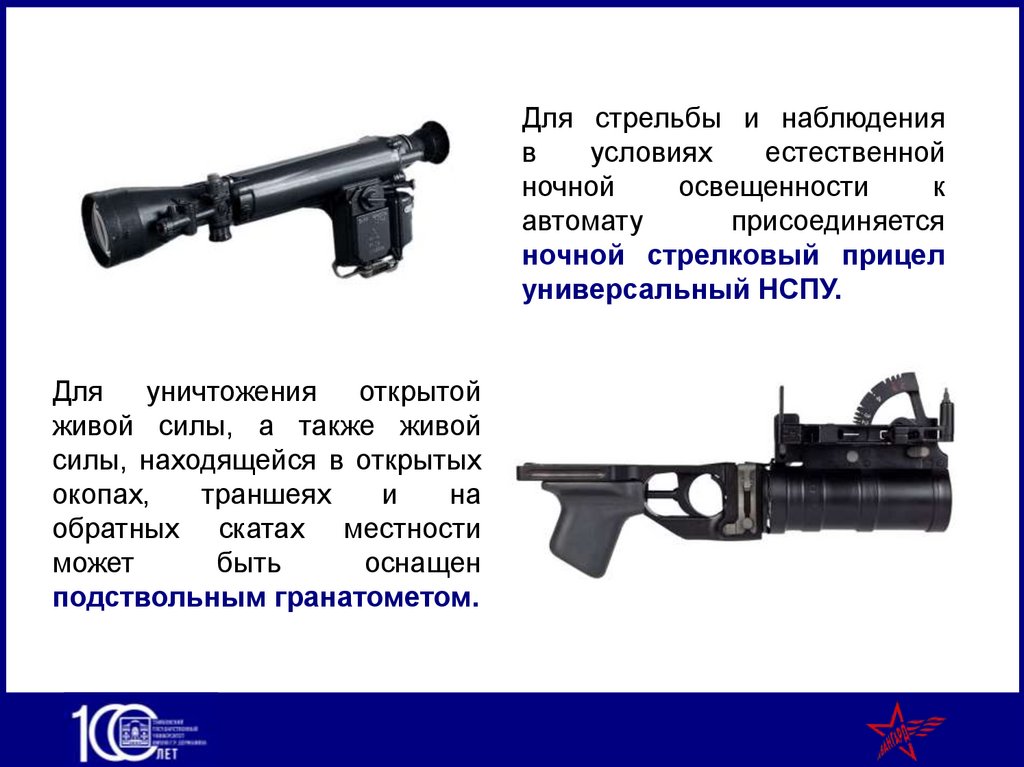

Для стрельбы и наблюдения
в
условиях
естественной
ночной
освещенности
к
автомату
присоединяется
ночной стрелковый прицел
универсальный НСПУ.
Для уничтожения открытой
живой силы, а также живой
силы, находящейся в открытых
окопах,
траншеях
и
на
обратных скатах местности
может
быть
оснащен
подствольным гранатометом.

8.

9.

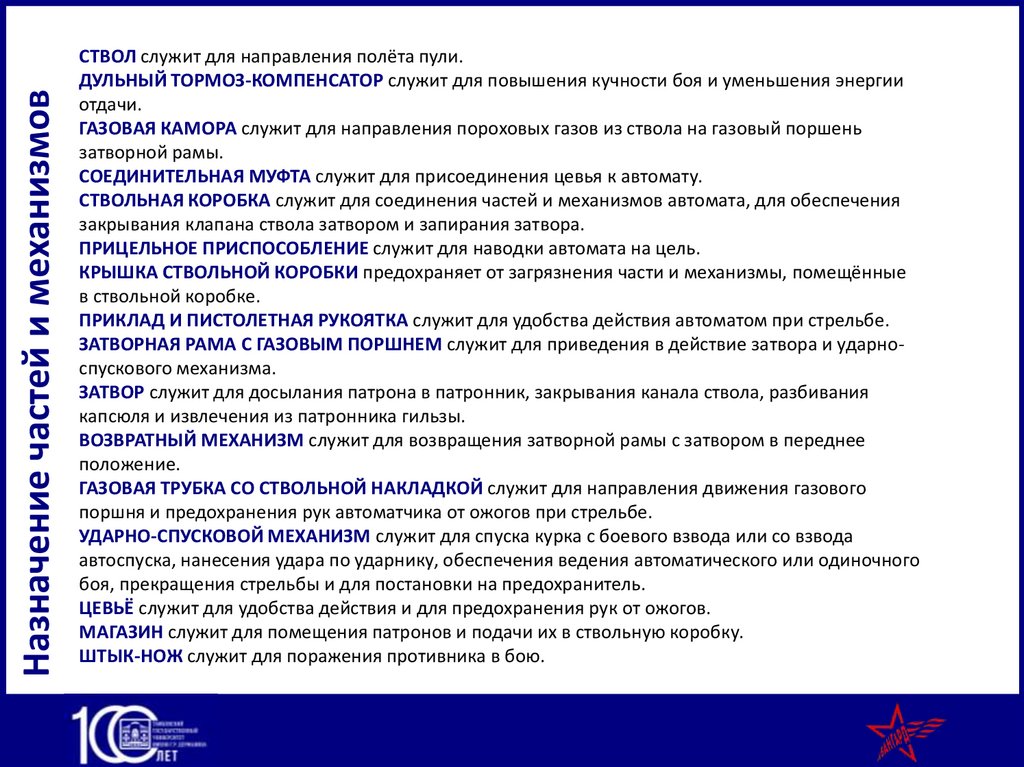

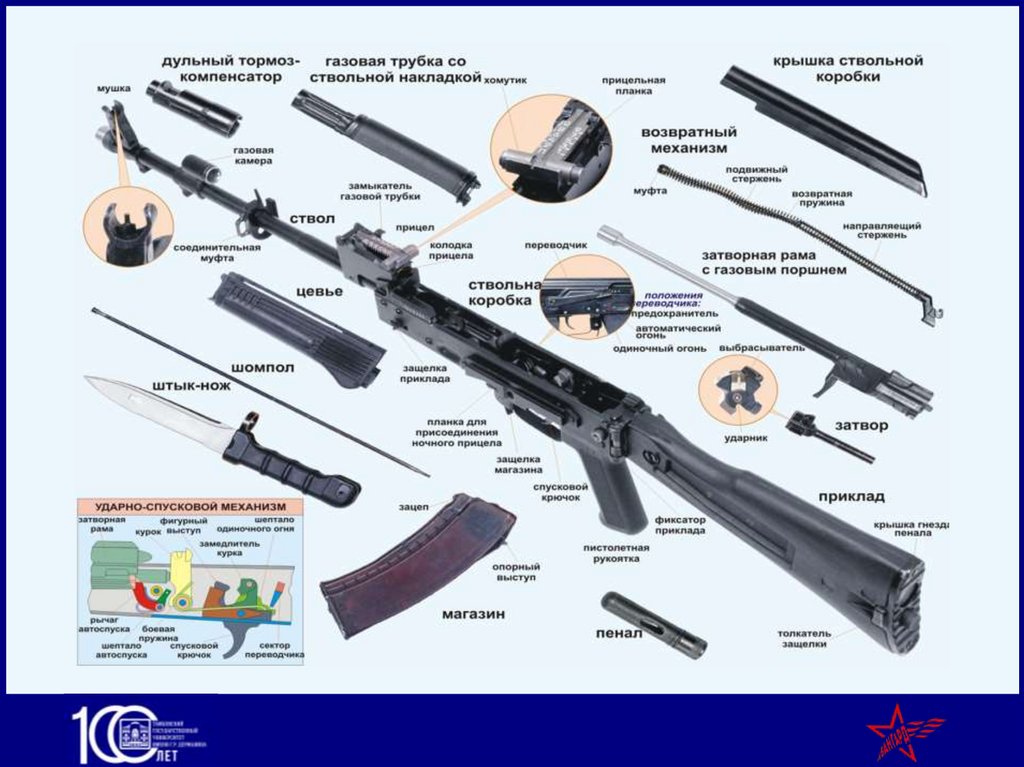

Назначение частей и механизмов
СТВОЛ служит для направления полёта пули.
ДУЛЬНЫЙ ТОРМОЗ-КОМПЕНСАТОР служит для повышения кучности боя и уменьшения энергии
отдачи.
ГАЗОВАЯ КАМОРА служит для направления пороховых газов из ствола на газовый поршень
затворной рамы.
СОЕДИНИТЕЛЬНАЯ МУФТА служит для присоединения цевья к автомату.
СТВОЛЬНАЯ КОРОБКА служит для соединения частей и механизмов автомата, для обеспечения
закрывания клапана ствола затвором и запирания затвора.
ПРИЦЕЛЬНОЕ ПРИСПОСОБЛЕНИЕ служит для наводки автомата на цель.
КРЫШКА СТВОЛЬНОЙ КОРОБКИ предохраняет от загрязнения части и механизмы, помещённые
в ствольной коробке.
ПРИКЛАД И ПИСТОЛЕТНАЯ РУКОЯТКА служит для удобства действия автоматом при стрельбе.
ЗАТВОРНАЯ РАМА С ГАЗОВЫМ ПОРШНЕМ служит для приведения в действие затвора и ударноспускового механизма.
ЗАТВОР служит для досылания патрона в патронник, закрывания канала ствола, разбивания
капсюля и извлечения из патронника гильзы.
ВОЗВРАТНЫЙ МЕХАНИЗМ служит для возвращения затворной рамы с затвором в переднее
положение.
ГАЗОВАЯ ТРУБКА СО СТВОЛЬНОЙ НАКЛАДКОЙ служит для направления движения газового
поршня и предохранения рук автоматчика от ожогов при стрельбе.
УДАРНО-СПУСКОВОЙ МЕХАНИЗМ служит для спуска курка с боевого взвода или со взвода
автоспуска, нанесения удара по ударнику, обеспечения ведения автоматического или одиночного
боя, прекращения стрельбы и для постановки на предохранитель.
ЦЕВЬЁ служит для удобства действия и для предохранения рук от ожогов.
МАГАЗИН служит для помещения патронов и подачи их в ствольную коробку.
ШТЫК-НОЖ служит для поражения противника в бою.

10.

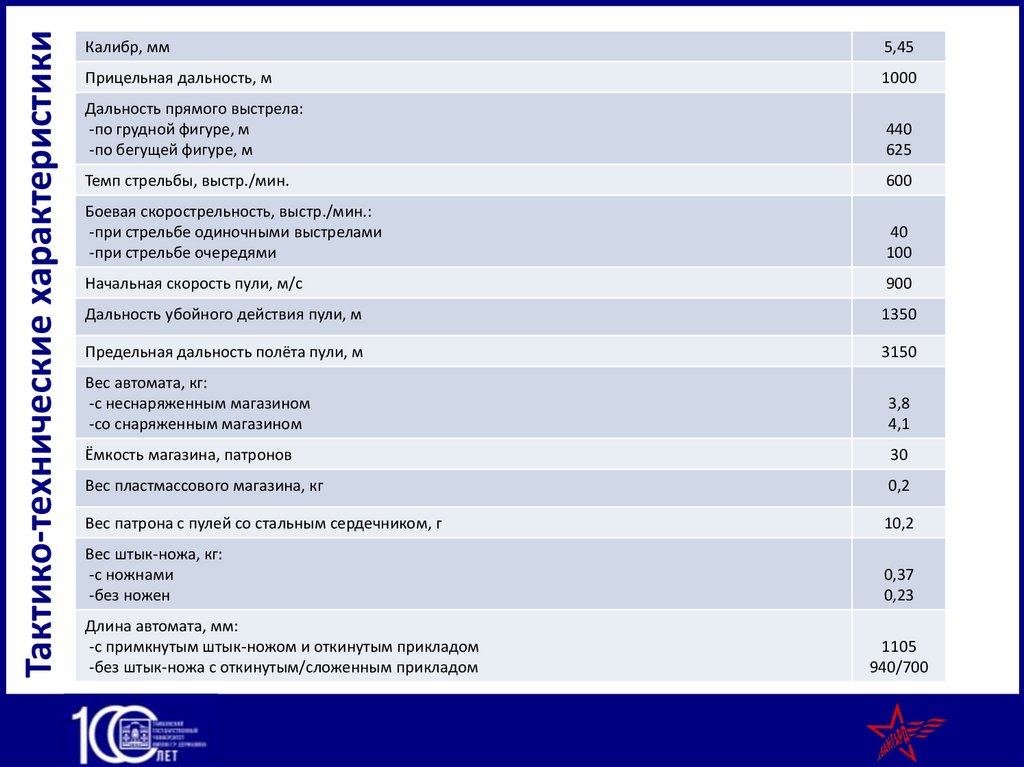

Тактико-технические характеристики
Калибр, мм
5,45
Прицельная дальность, м
1000
Дальность прямого выстрела:
-по грудной фигуре, м
-по бегущей фигуре, м
440
625
Темп стрельбы, выстр./мин.
600
Боевая скорострельность, выстр./мин.:
-при стрельбе одиночными выстрелами
-при стрельбе очередями
40
100
Начальная скорость пули, м/с
900
Дальность убойного действия пули, м
1350
Предельная дальность полёта пули, м
3150
Вес автомата, кг:
-с неснаряженным магазином
-со снаряженным магазином
3,8
4,1
Ёмкость магазина, патронов
30
Вес пластмассового магазина, кг
0,2
Вес патрона с пулей со стальным сердечником, г
10,2
Вес штык-ножа, кг:
-с ножнами
-без ножен
0,37
0,23
Длина автомата, мм:
-с примкнутым штык-ножом и откинутым прикладом
-без штык-ножа с откинутым/сложенным прикладом
1105
940/700

11.

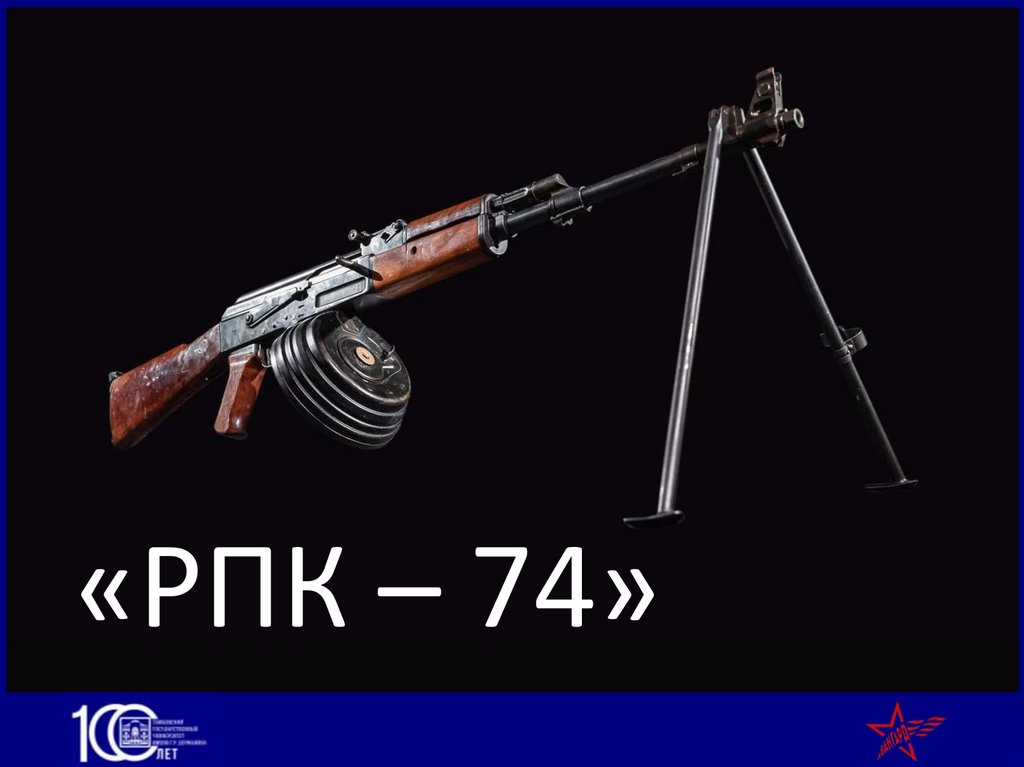

«РПК – 74»

12.

Ручной пулемёт, разработанный для замены
в войсках пулемёта РПК под патрон 7,62×39 мм
в рамках системы стрелкового оружия под
малоимпульсный патрон 5,45×39 мм.
Принят на вооружение в 1974 году вместе
с автоматом АК-74. В 1993 году, после
создания автомата АК-74М, на Ижевском
машиностроительном
заводе
и
вятскополянском
машиностроительном
заводе
«Молот», соблюдая принцип унификации,
провели соответствующую доработку РПК-74
до уровня РПК-74М.

13.

14.

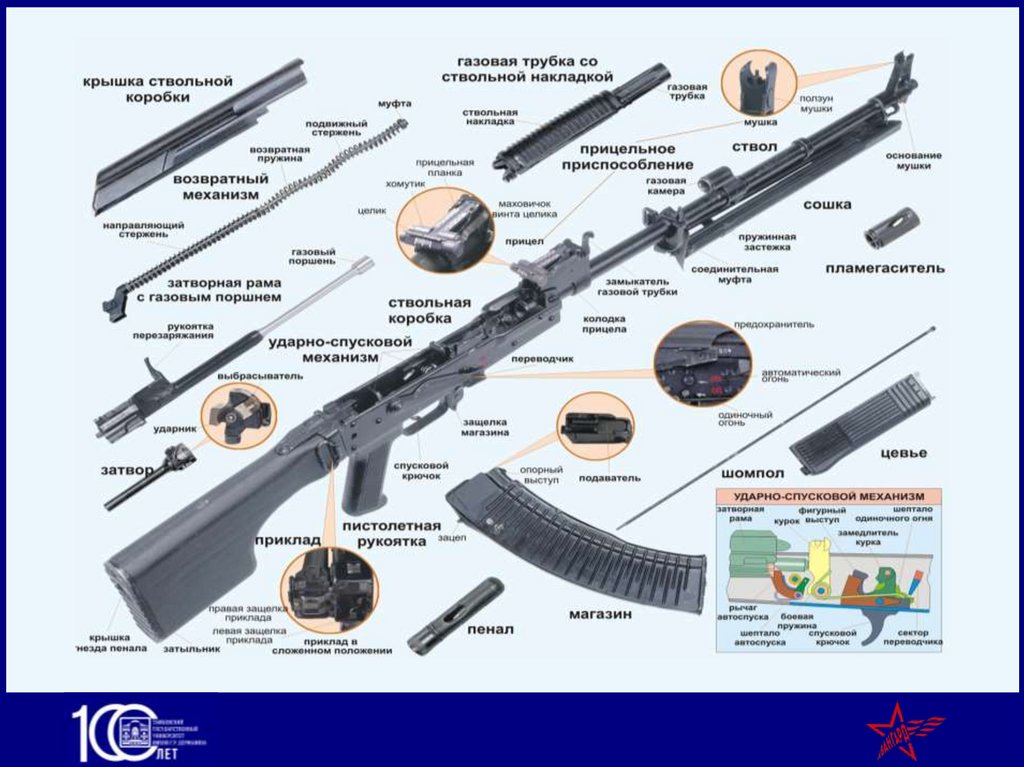

Назначение частей и механизмов
СТВОЛ служит для направления полёта пули.
ПЛАМЕГАСИТЕЛЬ служит для уменьшения величины пламени при выстреле.
ГАЗОВАЯ КАМЕРА служит для направления пороховых газов из ствола на газовый поршень
затворной рамы.
СОЕДИНИТЕЛЬНАЯ МУФТА служит для присоединения цевья к автомату.
СТВОЛЬНАЯ КОРОБКА служит для соединения частей и механизмов автомата, для обеспечения
закрывания клапана ствола затвором и запирания затвора.
ПРИЦЕЛЬНОЕ ПРИСПОСОБЛЕНИЕ служит для наводки автомата на цель.
КРЫШКА СТВОЛЬНОЙ КОРОБКИ предохраняет от загрязнения части и механизмы, помещённые
в ствольной коробке.
ПРИКЛАД И ПИСТОЛЕТНАЯ РУКОЯТКА служит для удобства действия автоматом при стрельбе.
ЗАТВОРНАЯ РАМА С ГАЗОВЫМ ПОРШНЕМ служит для приведения в действие затвора и ударноспускового механизма.
ЗАТВОР служит для досылания патрона в патронник, закрывания канала ствола, разбивания
капсюля и извлечения из патронника гильзы.
ВОЗВРАТНЫЙ МЕХАНИЗМ служит для возвращения затворной рамы с затвором в переднее
положение.
ГАЗОВАЯ ТРУБКА СО СТВОЛЬНОЙ НАКЛАДКОЙ служит для направления движения газового
поршня и предохранения рук автоматчика от ожогов при стрельбе.
УДАРНО-СПУСКОВОЙ МЕХАНИЗМ служит для спуска курка с боевого взвода или со взвода
автоспуска, нанесения удара по ударнику, обеспечения ведения автоматического или одиночного
боя, прекращения стрельбы и для постановки на предохранитель.
ЦЕВЬЕ служит для удобства действия и для предохранения рук от ожогов.
МАГАЗИН служит для помещения патронов и подачи их в ствольную коробку.
СОШКА ПУЛЕМЁТА служит упором при стрельбе.

15.

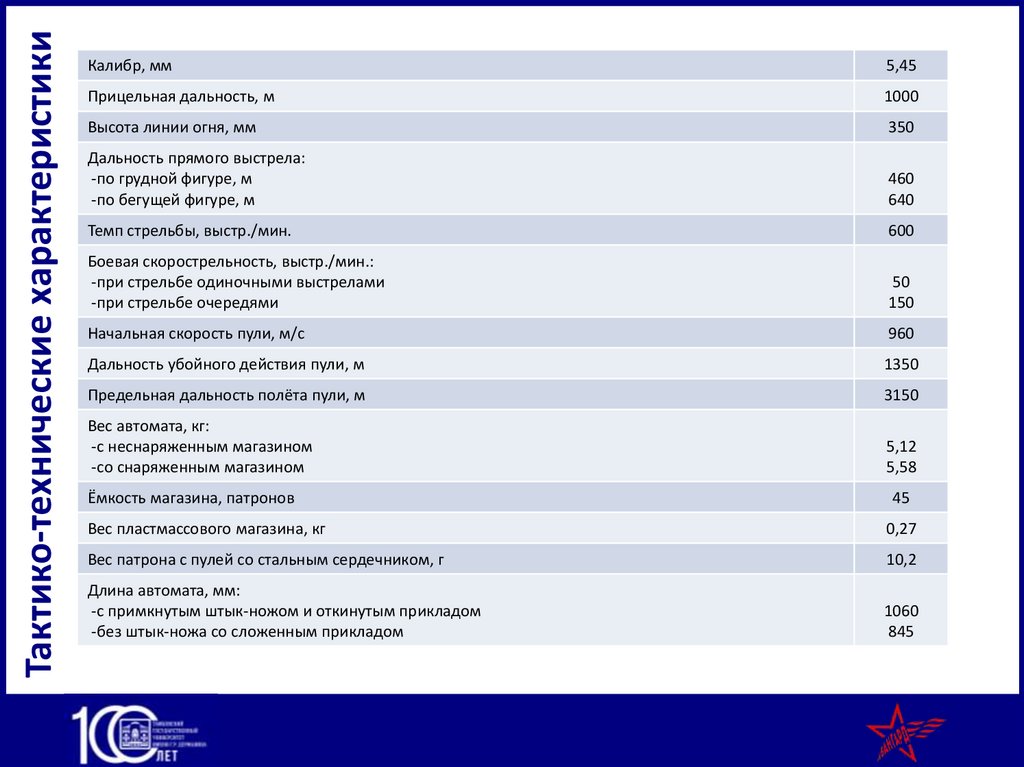

Тактико-технические характеристики
Калибр, мм
5,45
Прицельная дальность, м
1000
Высота линии огня, мм
350
Дальность прямого выстрела:
-по грудной фигуре, м
-по бегущей фигуре, м
460
640
Темп стрельбы, выстр./мин.
600
Боевая скорострельность, выстр./мин.:
-при стрельбе одиночными выстрелами
-при стрельбе очередями
50
150
Начальная скорость пули, м/с
960
Дальность убойного действия пули, м
1350
Предельная дальность полёта пули, м
3150
Вес автомата, кг:
-с неснаряженным магазином
-со снаряженным магазином
5,12
5,58
Ёмкость магазина, патронов
45
Вес пластмассового магазина, кг
0,27
Вес патрона с пулей со стальным сердечником, г
10,2
Длина автомата, мм:
-с примкнутым штык-ножом и откинутым прикладом
-без штык-ножа со сложенным прикладом
1060
845

16.

«РПГ-7»

17.

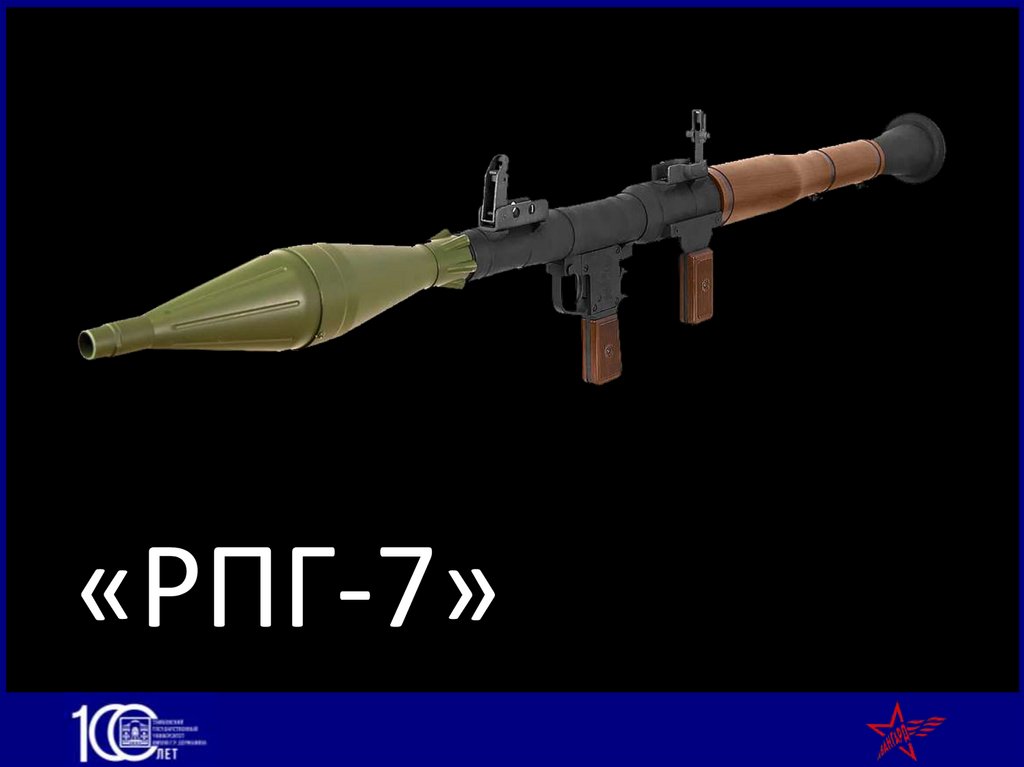

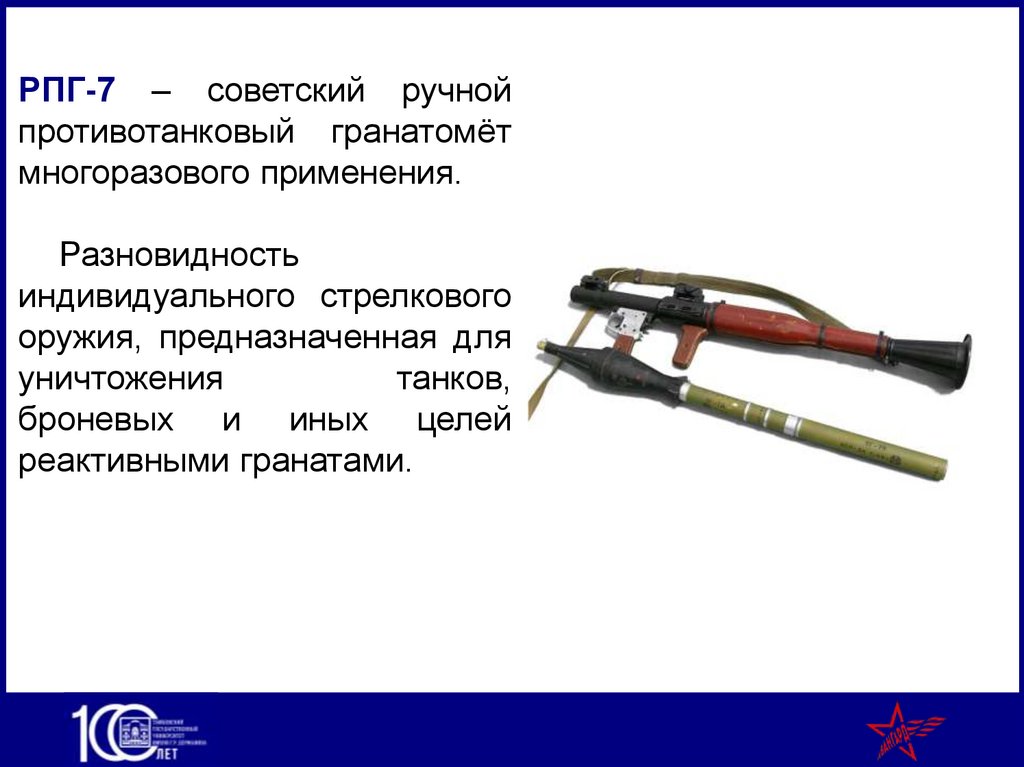

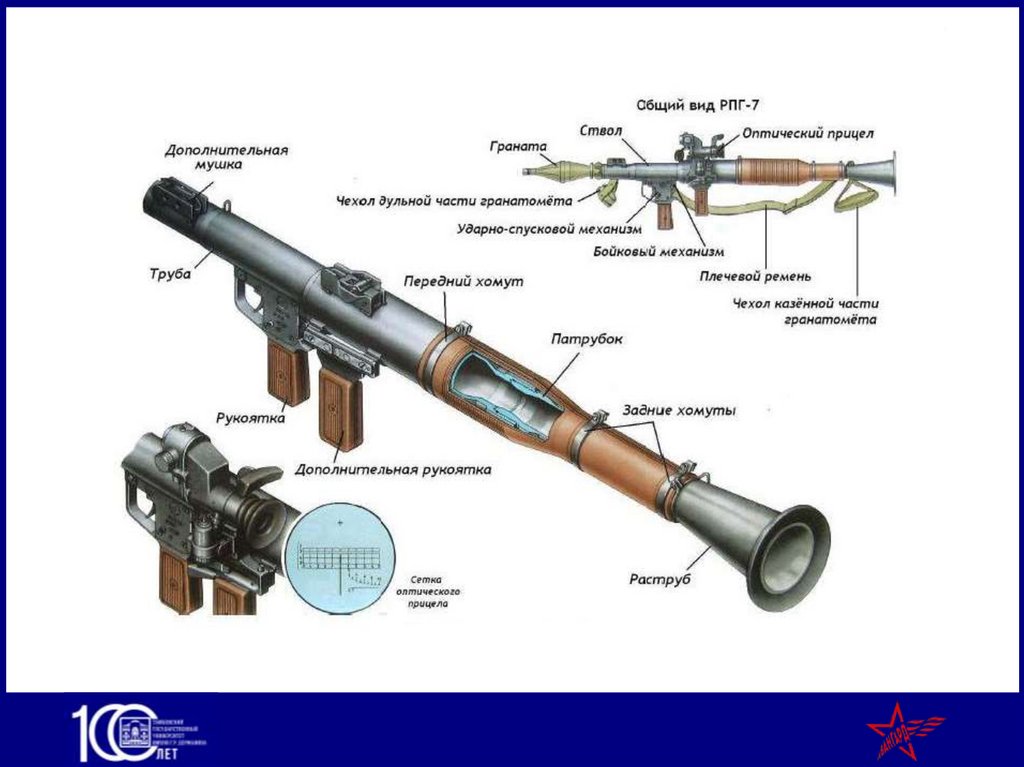

РПГ-7 – советский ручной
противотанковый гранатомёт
многоразового применения.
Разновидность
индивидуального стрелкового
оружия, предназначенная для
уничтожения
танков,
броневых и иных целей
реактивными гранатами.

18.

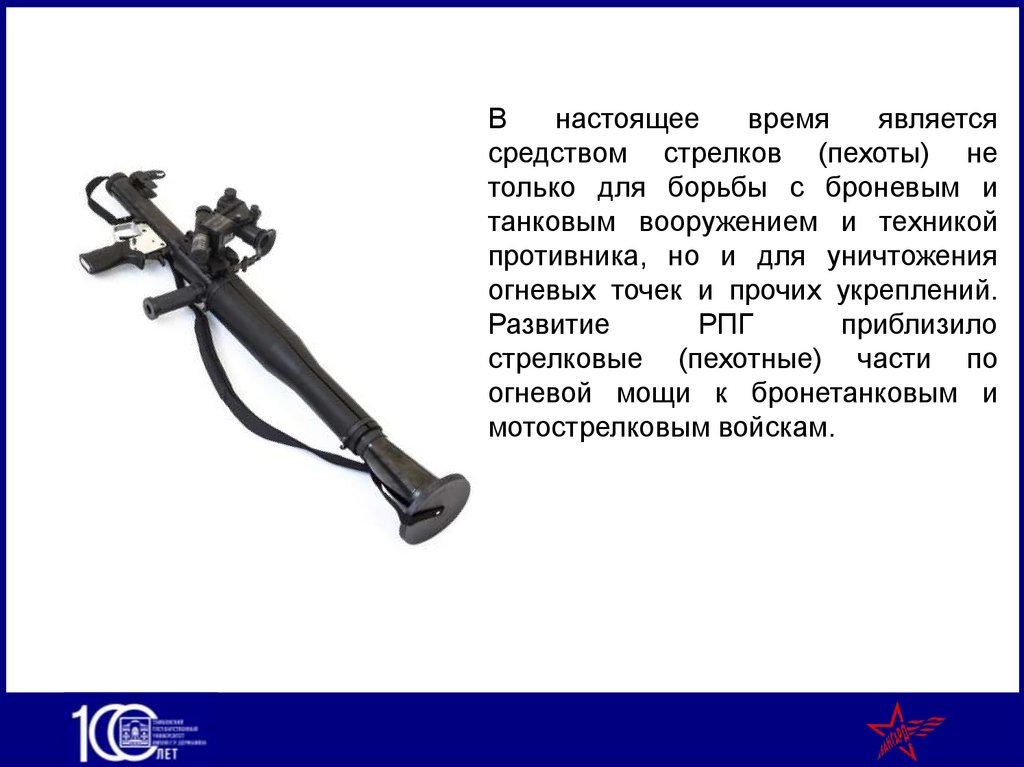

В
настоящее
время
является
средством стрелков (пехоты) не
только для борьбы с броневым и
танковым вооружением и техникой
противника, но и для уничтожения
огневых точек и прочих укреплений.
Развитие
РПГ
приблизило
стрелковые (пехотные) части по
огневой мощи к бронетанковым и
мотострелковым войскам.

19.

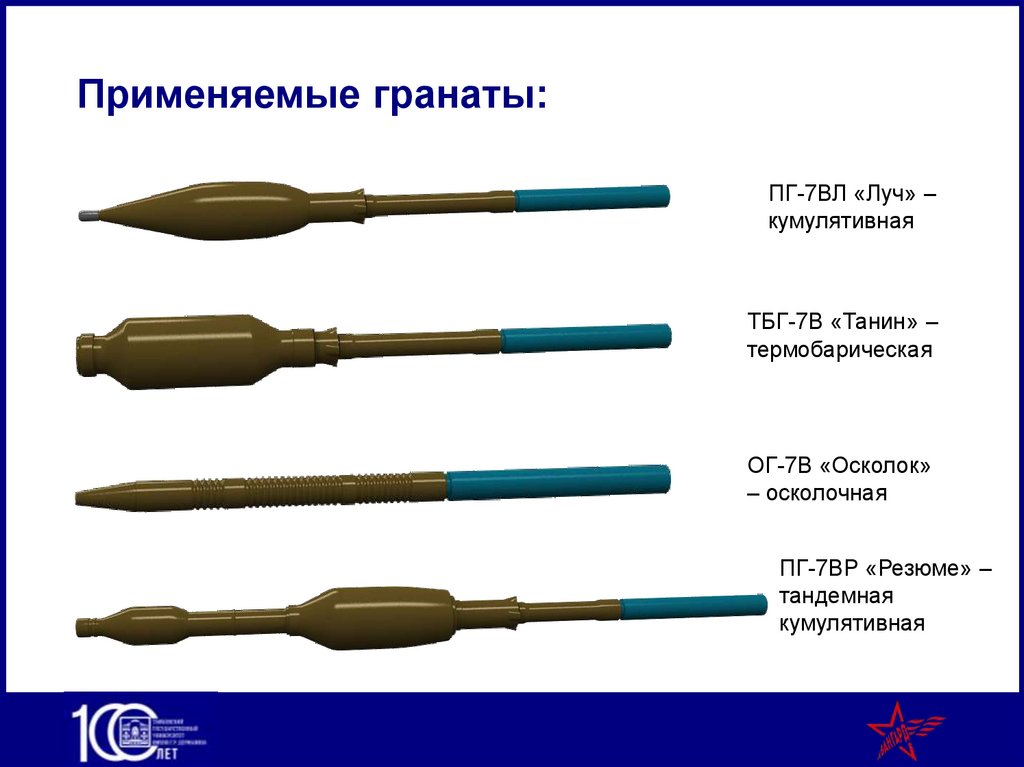

Применяемые гранаты:
ПГ-7ВЛ «Луч» –
кумулятивная
ТБГ-7В «Танин» –
термобарическая
ОГ-7В «Осколок»
– осколочная
ПГ-7ВР «Резюме» –
тандемная
кумулятивная

20.

21.

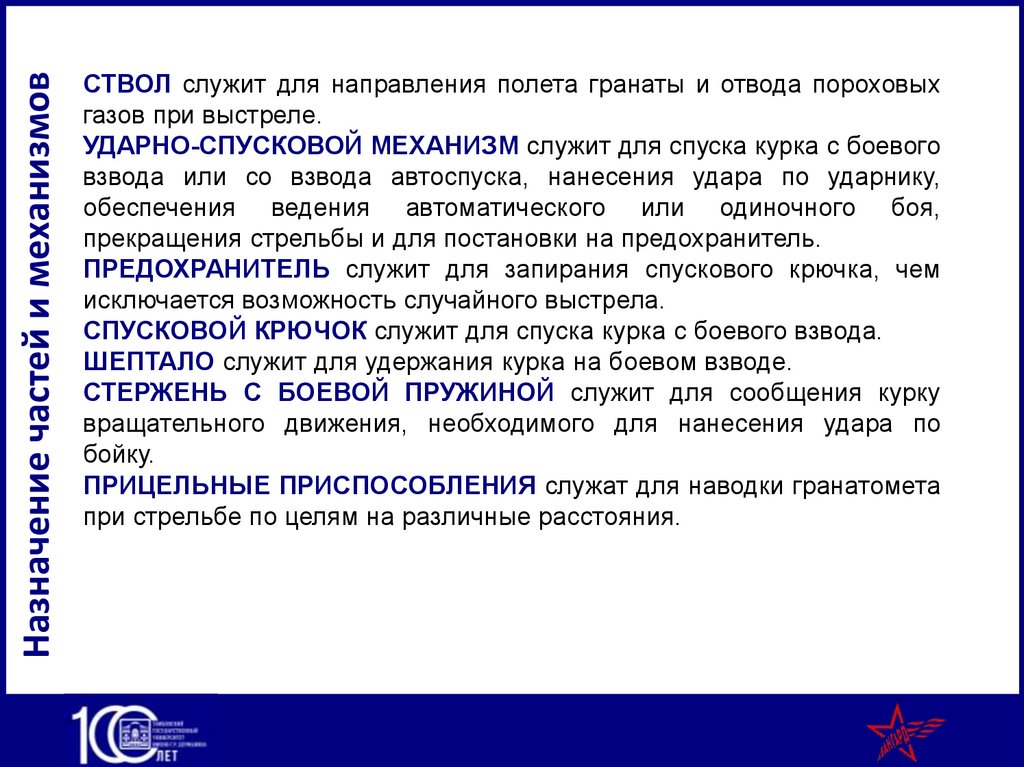

Назначение частей и механизмов
СТВОЛ служит для направления полета гранаты и отвода пороховых
газов при выстреле.
УДАРНО-СПУСКОВОЙ МЕХАНИЗМ служит для спуска курка с боевого
взвода или со взвода автоспуска, нанесения удара по ударнику,
обеспечения ведения автоматического или одиночного боя,
прекращения стрельбы и для постановки на предохранитель.
ПРЕДОХРАНИТЕЛЬ служит для запирания спускового крючка, чем
исключается возможность случайного выстрела.
СПУСКОВОЙ КРЮЧОК служит для спуска курка с боевого взвода.
ШЕПТАЛО служит для удержания курка на боевом взводе.
СТЕРЖЕНЬ С БОЕВОЙ ПРУЖИНОЙ служит для сообщения курку
вращательного движения, необходимого для нанесения удара по
бойку.
ПРИЦЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ служат для наводки гранатомета
при стрельбе по целям на различные расстояния.

22.

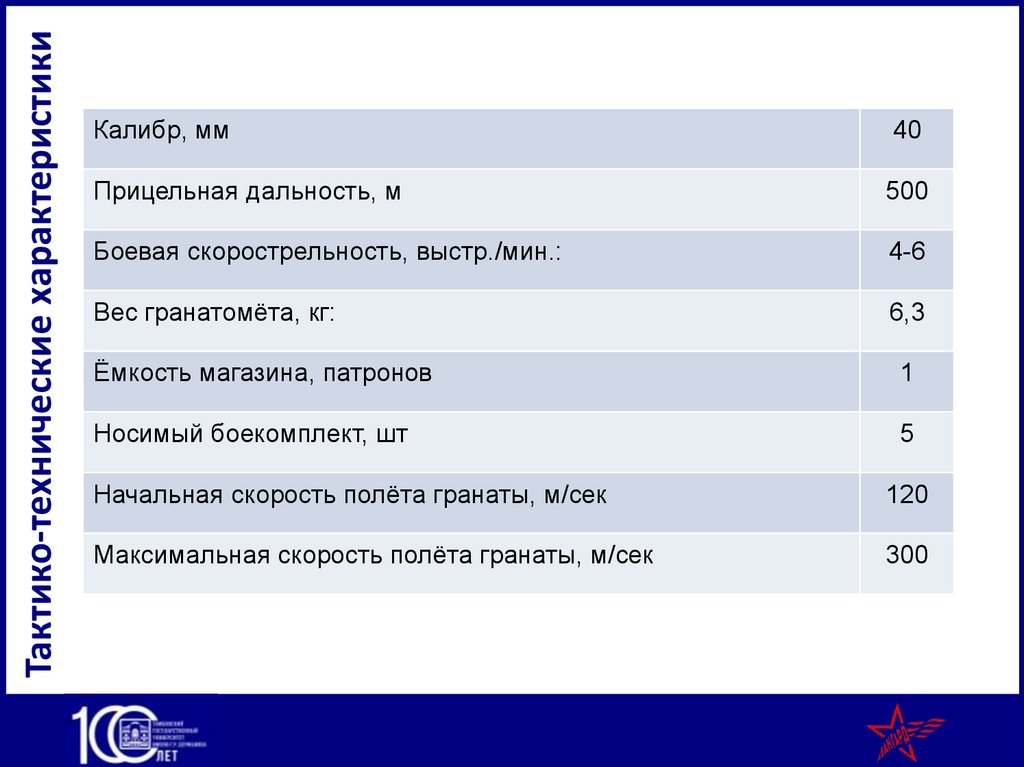

Тактико-технические характеристики
Калибр, мм
40
Прицельная дальность, м
500
Боевая скорострельность, выстр./мин.:
4-6
Вес гранатомёта, кг:
6,3
Ёмкость магазина, патронов
1
Носимый боекомплект, шт
5
Начальная скорость полёта гранаты, м/сек
120
Максимальная скорость полёта гранаты, м/сек
300

23.

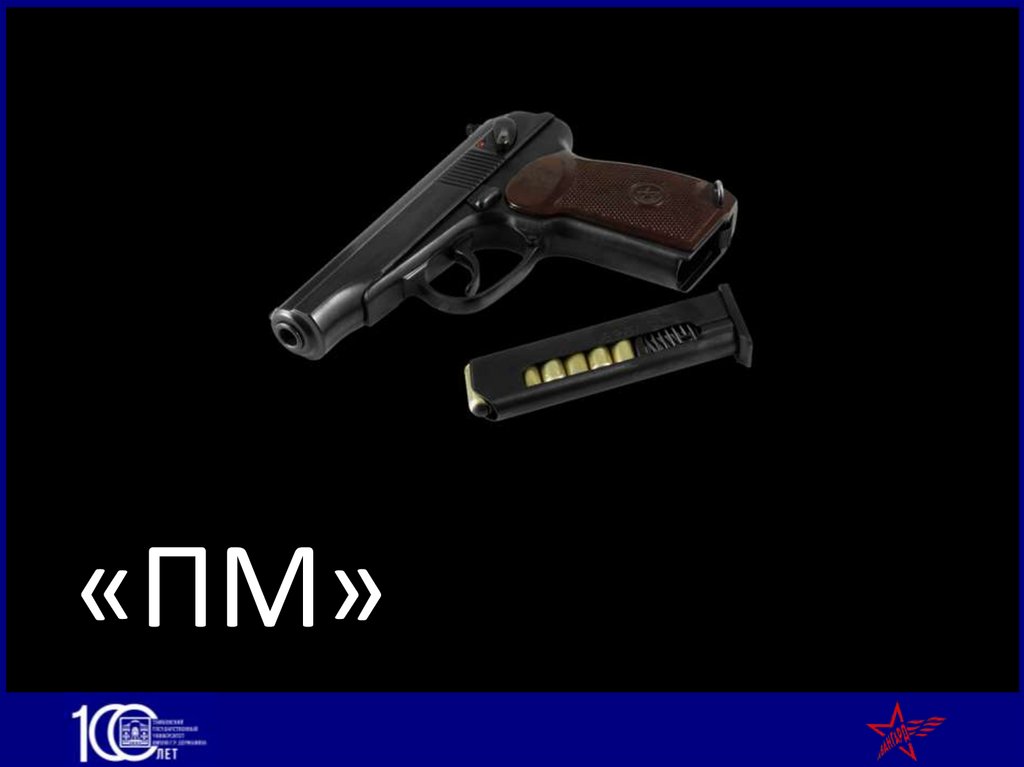

«ПМ»

24.

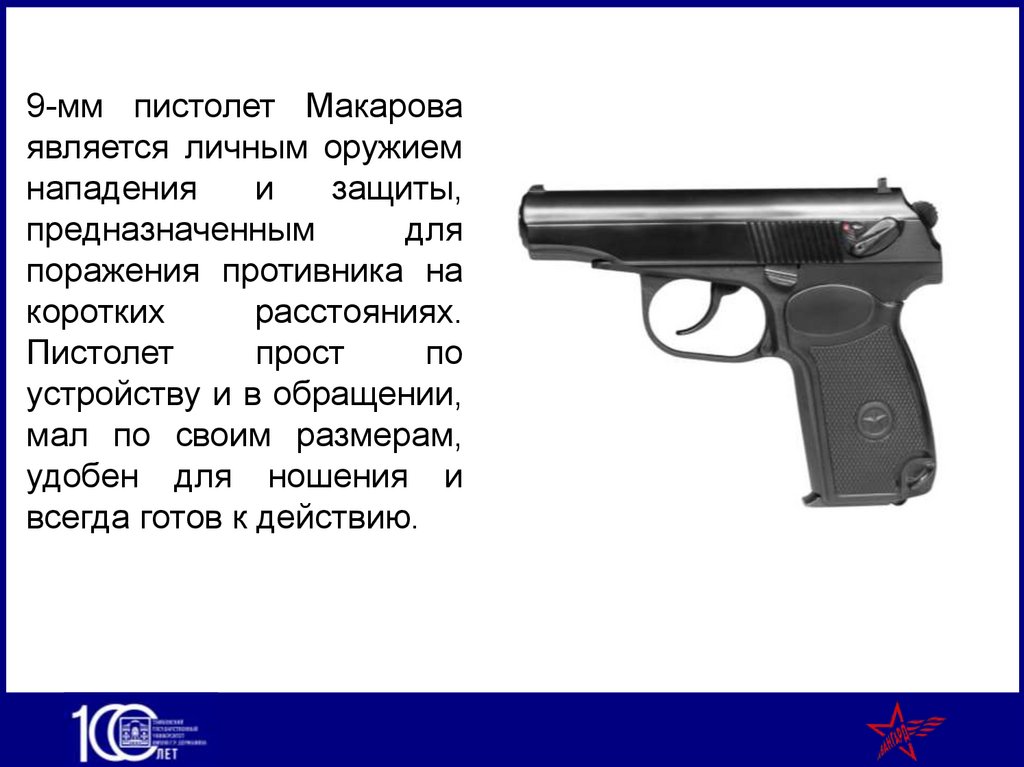

9-мм пистолет Макарова
является личным оружием
нападения
и
защиты,
предназначенным
для
поражения противника на
коротких
расстояниях.
Пистолет
прост
по
устройству и в обращении,
мал по своим размерам,
удобен для ношения и
всегда готов к действию.

25.

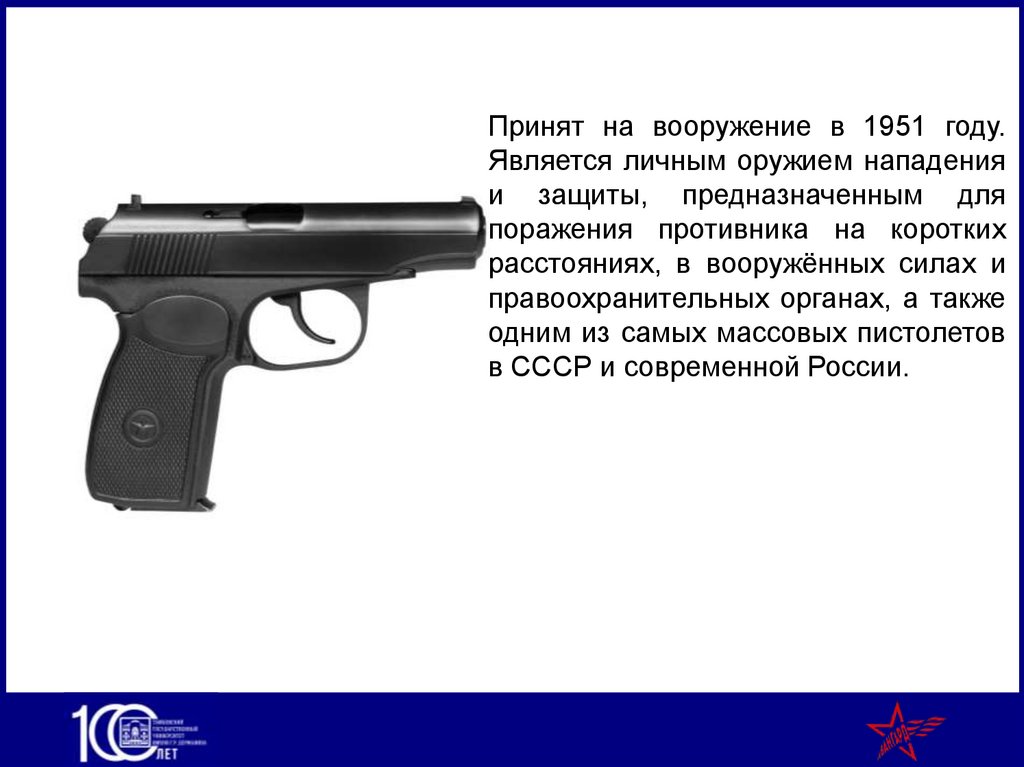

Принят на вооружение в 1951 году.
Является личным оружием нападения
и защиты, предназначенным для
поражения противника на коротких
расстояниях, в вооружённых силах и
правоохранительных органах, а также
одним из самых массовых пистолетов
в СССР и современной России.

26.

27.

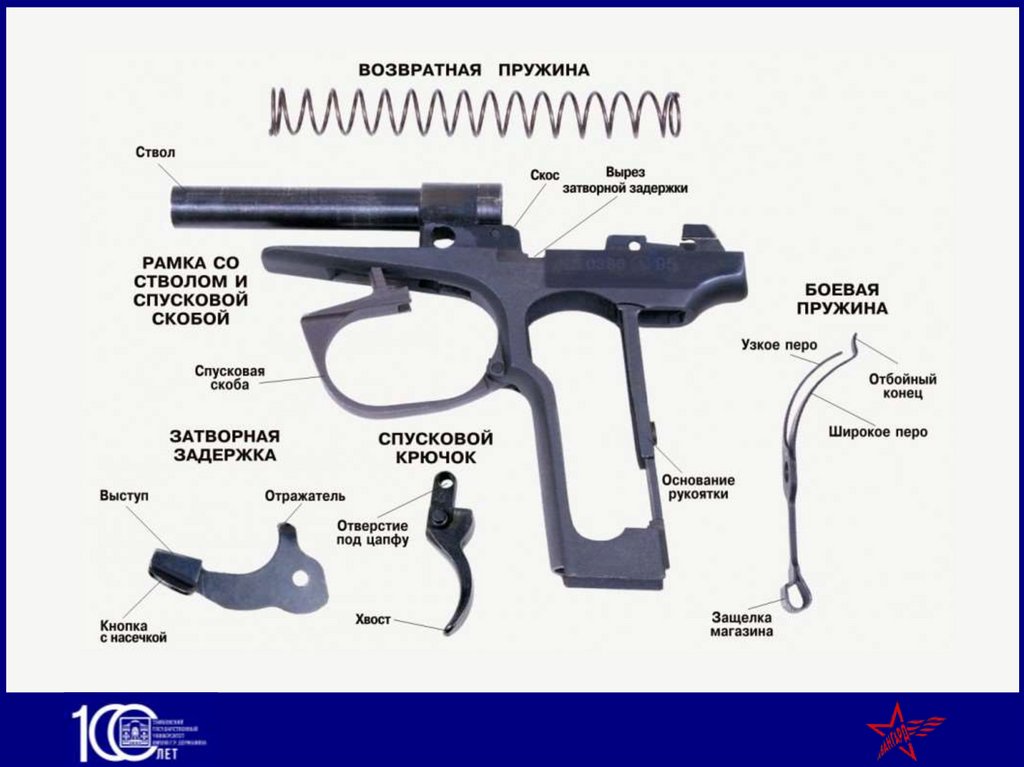

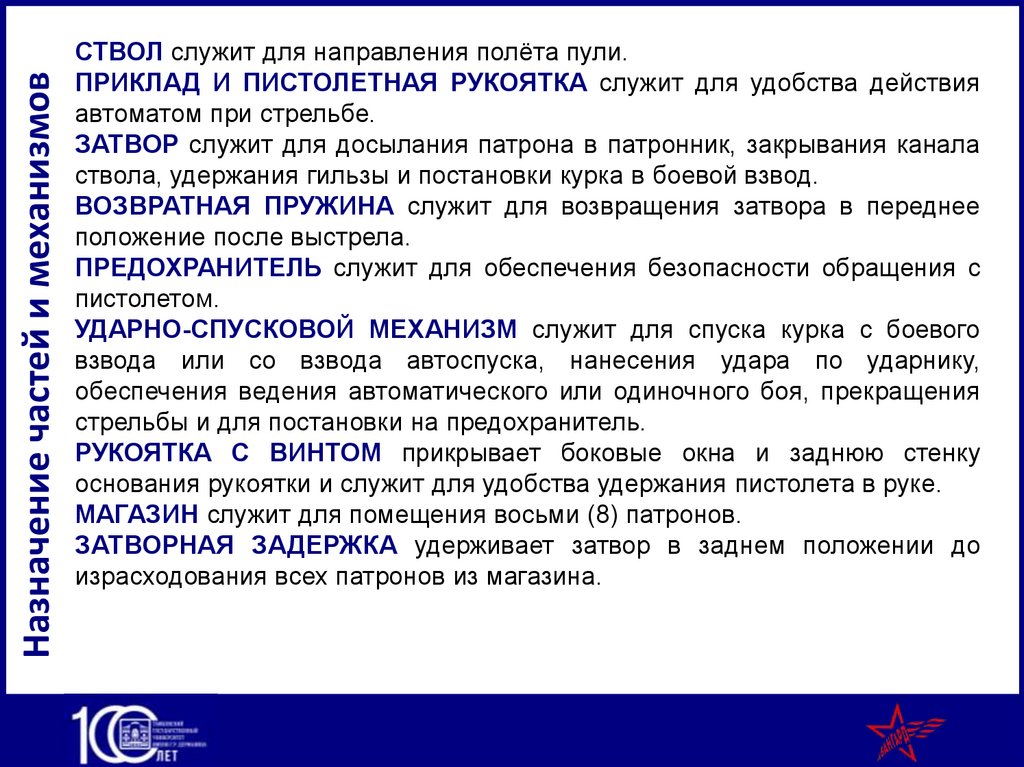

Назначение частей и механизмов
СТВОЛ служит для направления полёта пули.
ПРИКЛАД И ПИСТОЛЕТНАЯ РУКОЯТКА служит для удобства действия
автоматом при стрельбе.
ЗАТВОР служит для досылания патрона в патронник, закрывания канала
ствола, удержания гильзы и постановки курка в боевой взвод.
ВОЗВРАТНАЯ ПРУЖИНА служит для возвращения затвора в переднее
положение после выстрела.
ПРЕДОХРАНИТЕЛЬ служит для обеспечения безопасности обращения с
пистолетом.
УДАРНО-СПУСКОВОЙ МЕХАНИЗМ служит для спуска курка с боевого
взвода или со взвода автоспуска, нанесения удара по ударнику,
обеспечения ведения автоматического или одиночного боя, прекращения
стрельбы и для постановки на предохранитель.
РУКОЯТКА С ВИНТОМ прикрывает боковые окна и заднюю стенку
основания рукоятки и служит для удобства удержания пистолета в руке.
МАГАЗИН служит для помещения восьми (8) патронов.
ЗАТВОРНАЯ ЗАДЕРЖКА удерживает затвор в заднем положении до
израсходования всех патронов из магазина.

28.

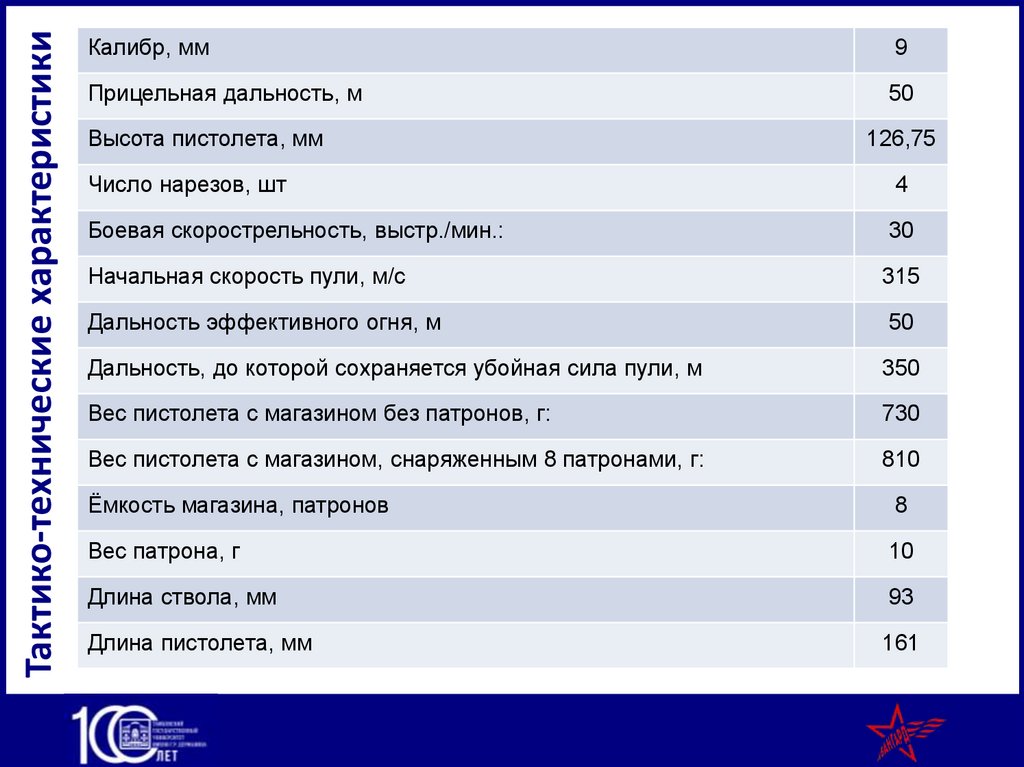

Тактико-технические характеристики
Калибр, мм
9
Прицельная дальность, м
50
Высота пистолета, мм
126,75
Число нарезов, шт
4
Боевая скорострельность, выстр./мин.:
30
Начальная скорость пули, м/с
315
Дальность эффективного огня, м
50
Дальность, до которой сохраняется убойная сила пули, м
350
Вес пистолета с магазином без патронов, г:
730
Вес пистолета с магазином, снаряженным 8 патронами, г:
810
Ёмкость магазина, патронов
8
Вес патрона, г
10
Длина ствола, мм
93
Длина пистолета, мм
161

29.

«РОГ»

30.

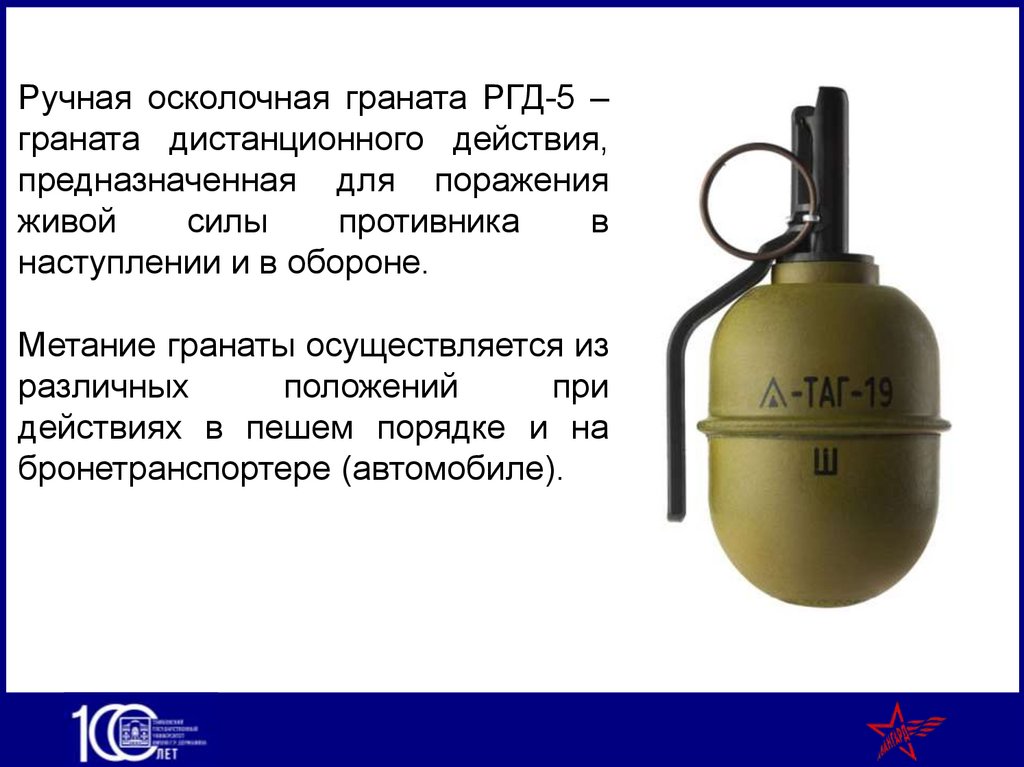

Ручная осколочная граната РГД-5 –
граната дистанционного действия,
предназначенная для поражения
живой
силы
противника
в
наступлении и в обороне.
Метание гранаты осуществляется из
различных
положений
при
действиях в пешем порядке и на
бронетранспортере (автомобиле).

31.

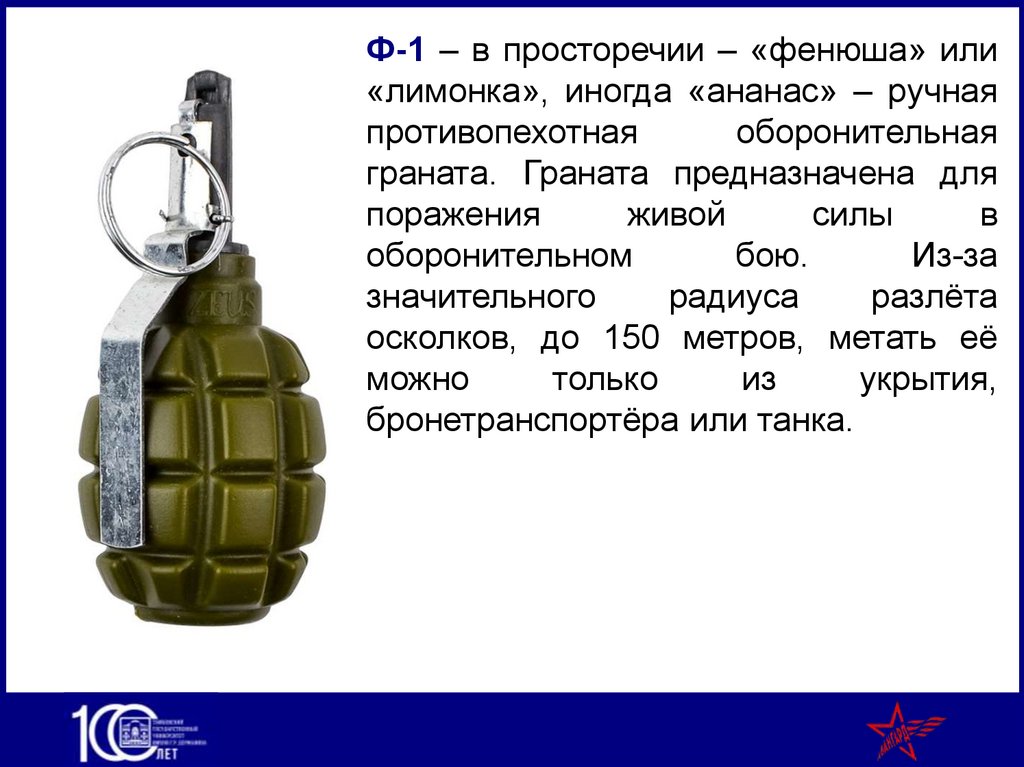

Ф-1 – в просторечии – «фенюша» или
«лимонка», иногда «ананас» – ручная
противопехотная
оборонительная
граната. Граната предназначена для
поражения
живой
силы
в
оборонительном
бою.
Из-за
значительного
радиуса
разлёта
осколков, до 150 метров, метать её
можно
только
из
укрытия,
бронетранспортёра или танка.

32.

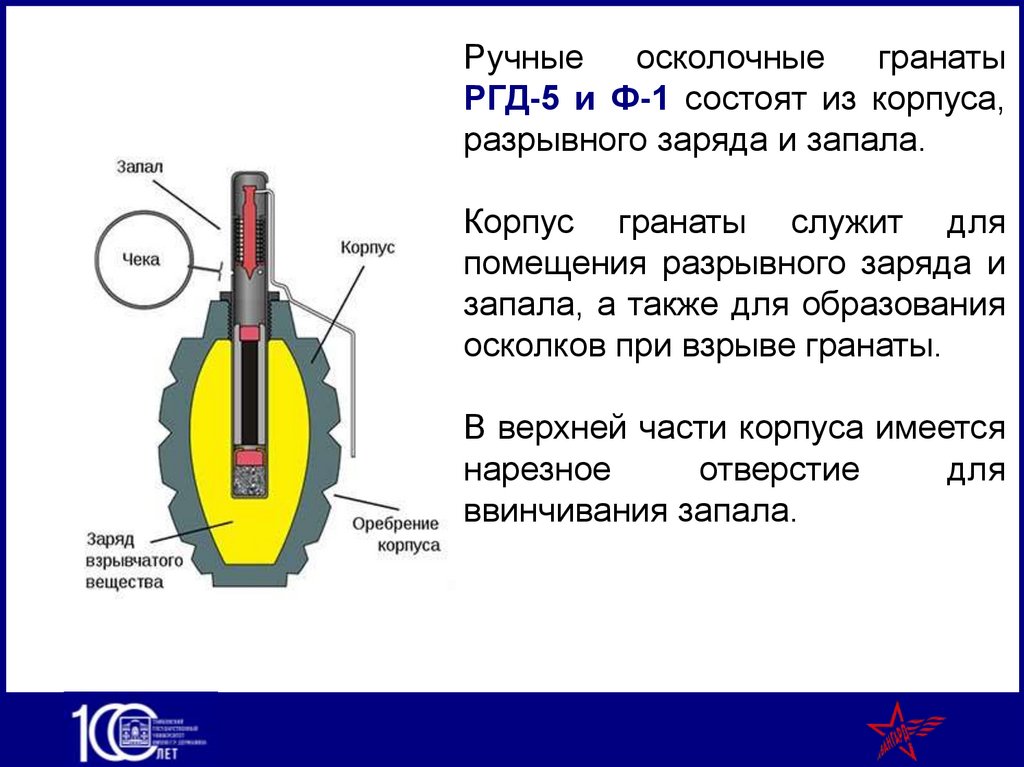

Ручные
осколочные
гранаты
РГД-5 и Ф-1 состоят из корпуса,
разрывного заряда и запала.
Корпус гранаты служит для
помещения разрывного заряда и
запала, а также для образования
осколков при взрыве гранаты.
В верхней части корпуса имеется
нарезное
отверстие
для
ввинчивания запала.

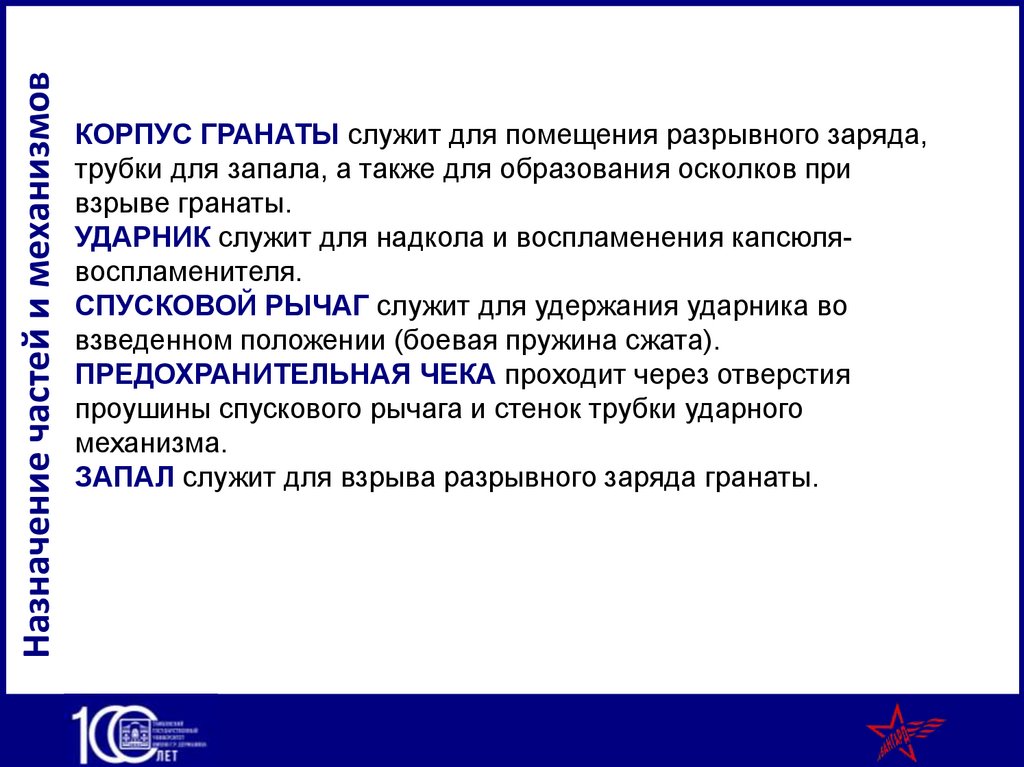

33.

Назначение частей и механизмов
КОРПУС ГРАНАТЫ служит для помещения разрывного заряда,
трубки для запала, а также для образования осколков при
взрыве гранаты.
УДАРНИК служит для надкола и воспламенения капсюлявоспламенителя.
СПУСКОВОЙ РЫЧАГ служит для удержания ударника во
взведенном положении (боевая пружина сжата).
ПРЕДОХРАНИТЕЛЬНАЯ ЧЕКА проходит через отверстия
проушины спускового рычага и стенок трубки ударного
механизма.
ЗАПАЛ служит для взрыва разрывного заряда гранаты.

34.

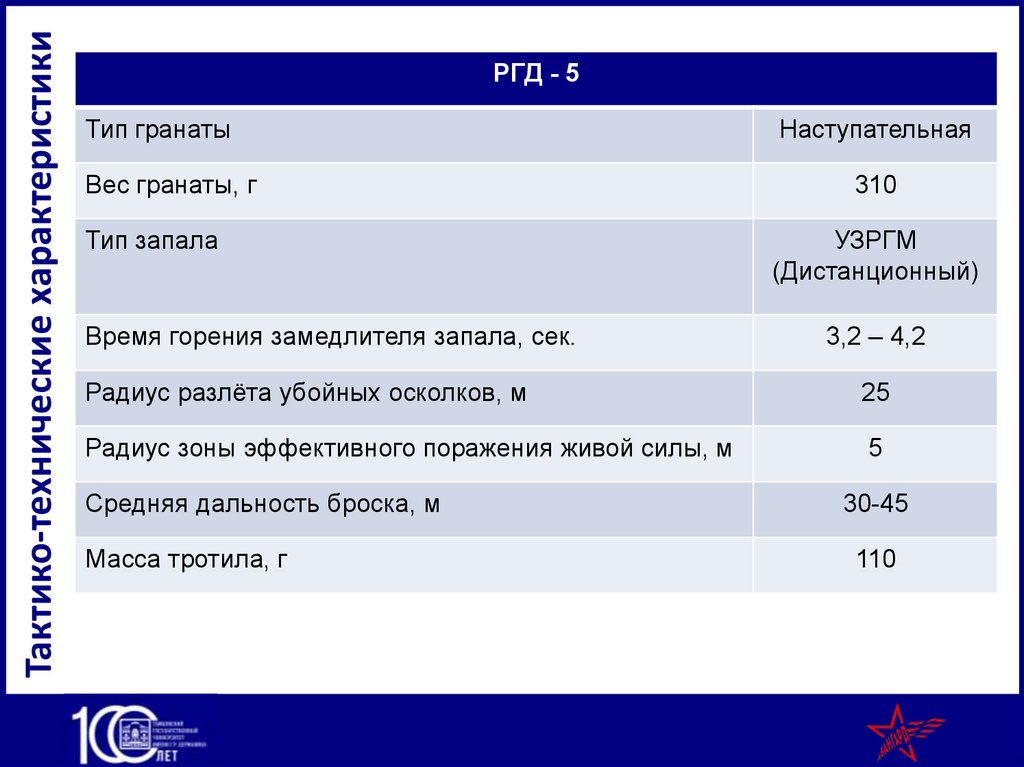

Тактико-технические характеристики
РГД - 5
Тип гранаты
Наступательная
Вес гранаты, г
310
Тип запала
Время горения замедлителя запала, сек.
УЗРГМ
(Дистанционный)
3,2 – 4,2
Радиус разлёта убойных осколков, м
25
Радиус зоны эффективного поражения живой силы, м
5
Средняя дальность броска, м
30-45
Масса тротила, г
110

35.

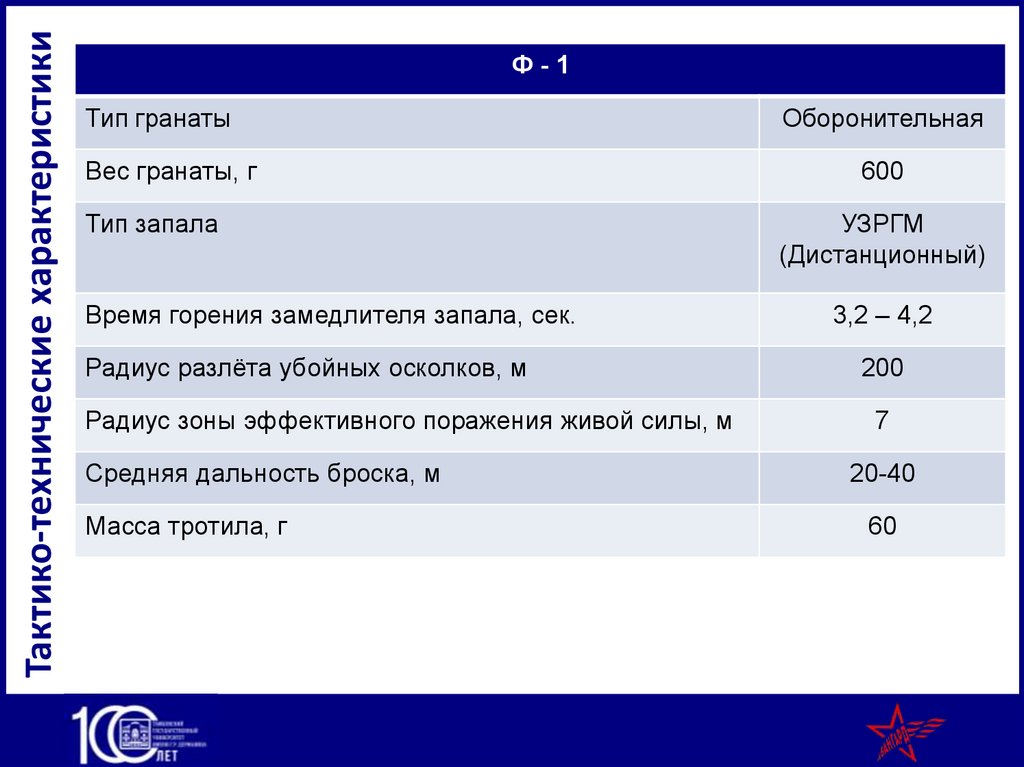

Тактико-технические характеристики
Ф-1
Тип гранаты
Оборонительная
Вес гранаты, г
600
Тип запала
Время горения замедлителя запала, сек.
УЗРГМ
(Дистанционный)
3,2 – 4,2
Радиус разлёта убойных осколков, м
200
Радиус зоны эффективного поражения живой силы, м
7
Средняя дальность броска, м
Масса тротила, г
20-40
60

36.

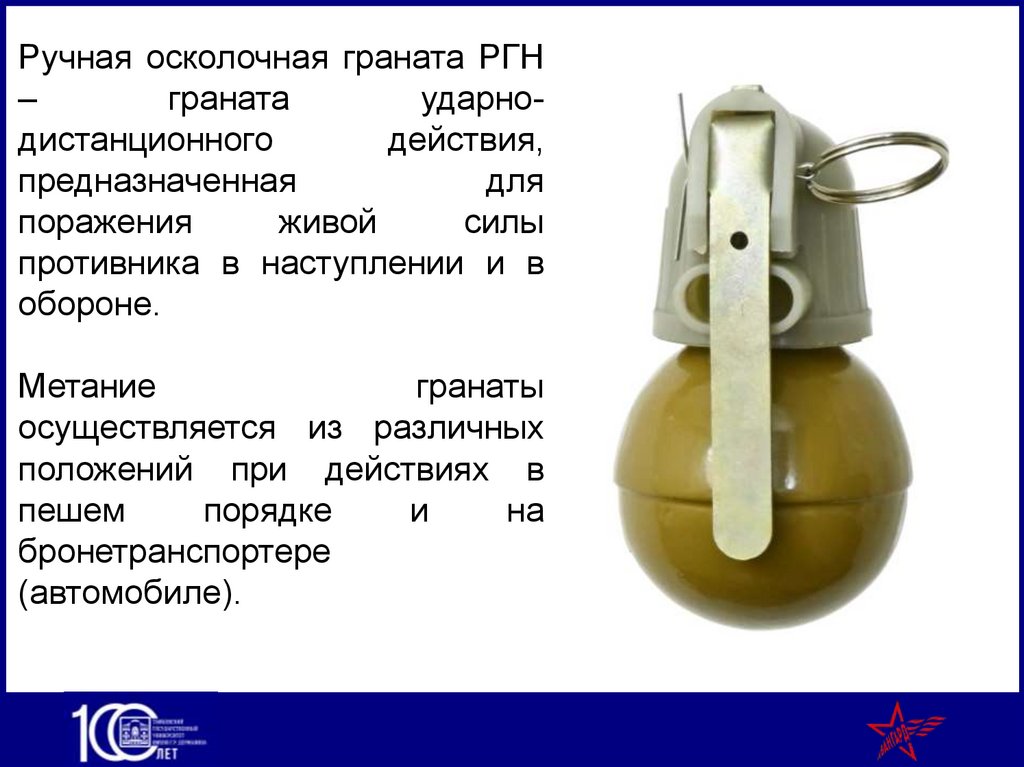

Ручная осколочная граната РГН
–
граната
ударнодистанционного
действия,
предназначенная
для
поражения
живой
силы
противника в наступлении и в
обороне.
Метание
гранаты
осуществляется из различных
положений при действиях в
пешем
порядке
и
на
бронетранспортере
(автомобиле).

37.

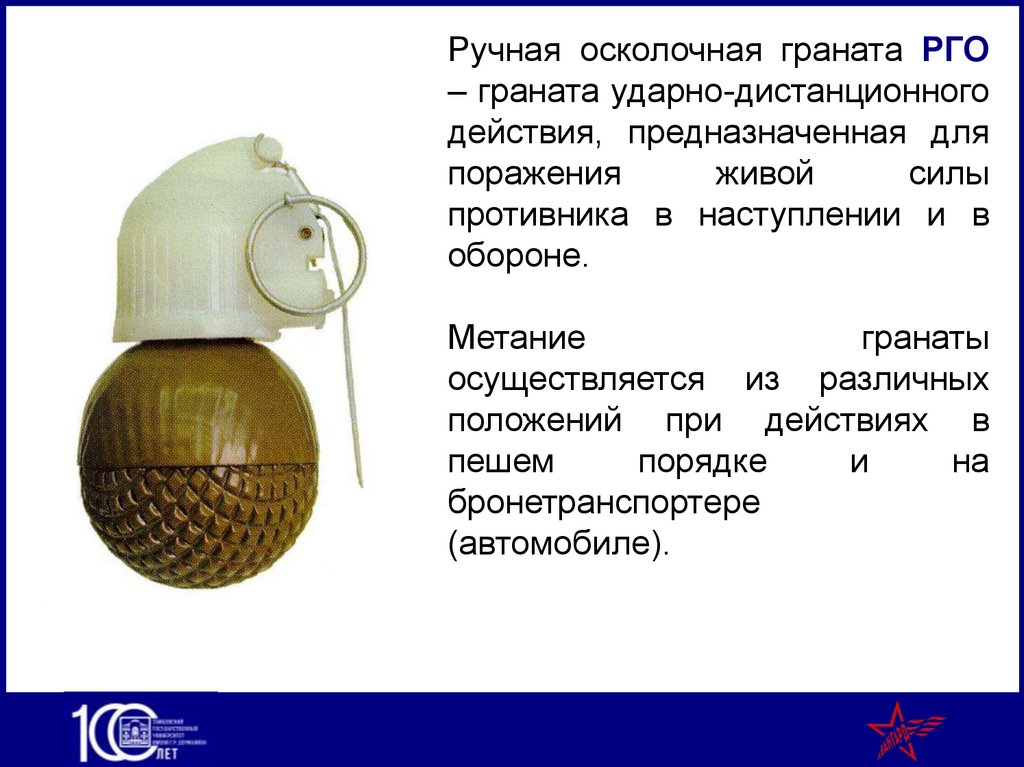

Ручная осколочная граната РГО
– граната ударно-дистанционного
действия, предназначенная для
поражения
живой
силы
противника в наступлении и в
обороне.
Метание
гранаты
осуществляется из различных
положений при действиях в
пешем
порядке
и
на
бронетранспортере
(автомобиле).

38.

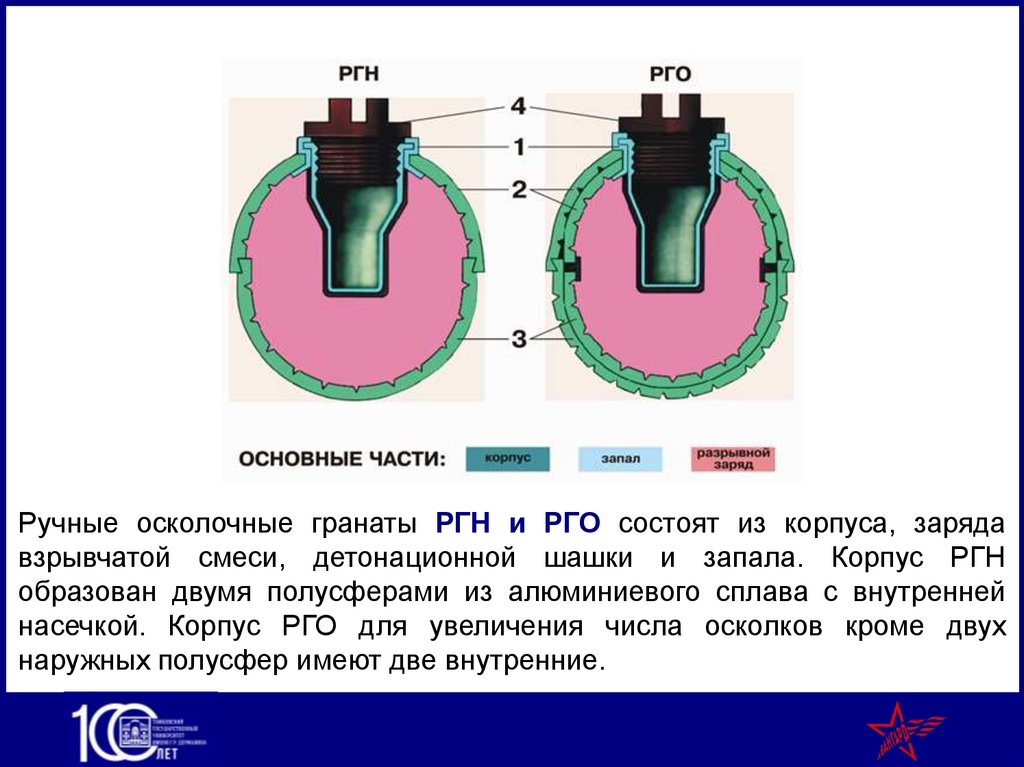

Ручные осколочные гранаты РГН и РГО состоят из корпуса, заряда
взрывчатой смеси, детонационной шашки и запала. Корпус РГН
образован двумя полусферами из алюминиевого сплава с внутренней
насечкой. Корпус РГО для увеличения числа осколков кроме двух
наружных полусфер имеют две внутренние.

39.

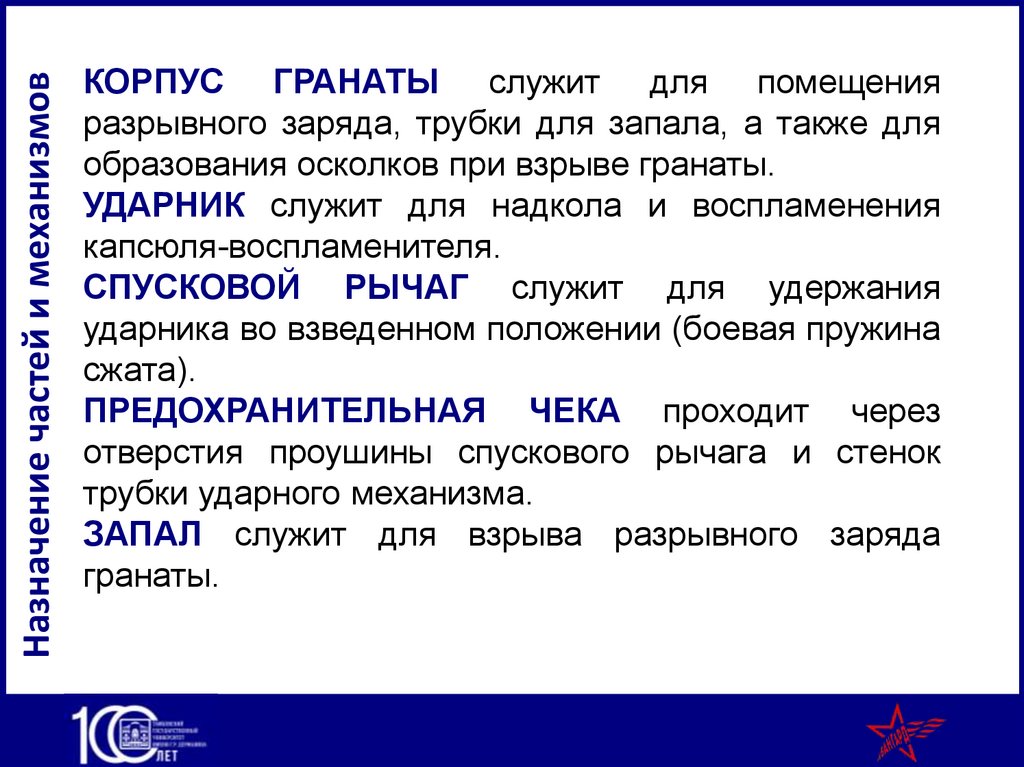

Назначение частей и механизмов
КОРПУС ГРАНАТЫ служит для помещения
разрывного заряда, трубки для запала, а также для
образования осколков при взрыве гранаты.
УДАРНИК служит для надкола и воспламенения
капсюля-воспламенителя.
СПУСКОВОЙ РЫЧАГ служит для удержания
ударника во взведенном положении (боевая пружина
сжата).
ПРЕДОХРАНИТЕЛЬНАЯ ЧЕКА проходит через
отверстия проушины спускового рычага и стенок
трубки ударного механизма.
ЗАПАЛ служит для взрыва разрывного заряда
гранаты.

40.

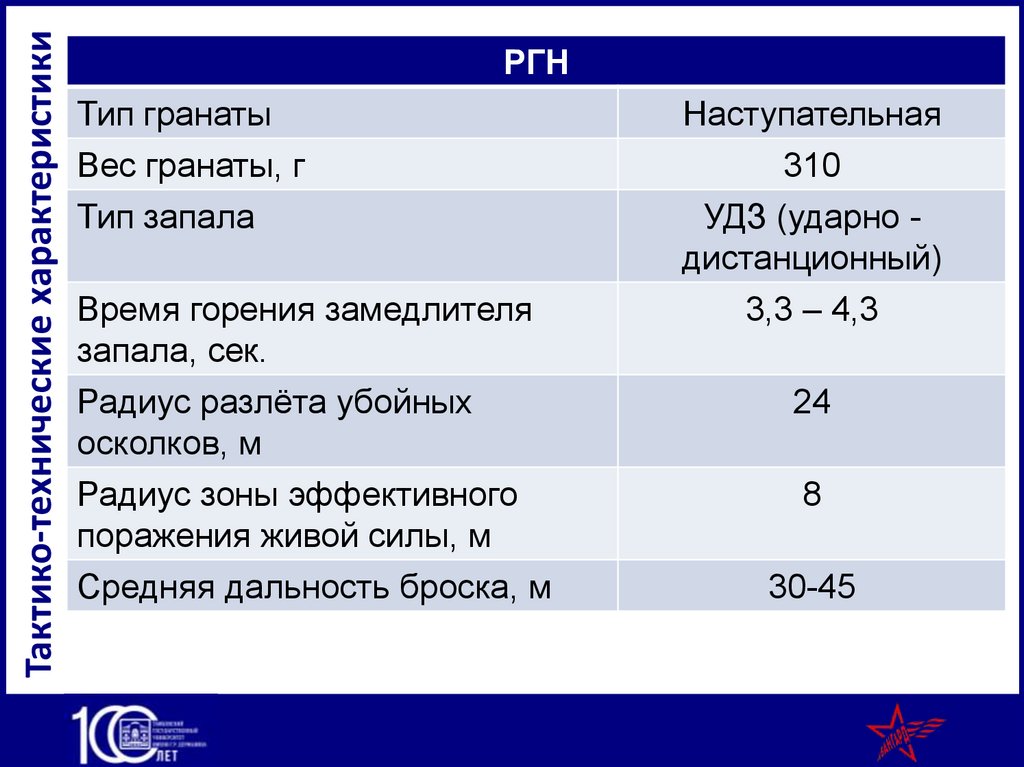

Тактико-технические характеристики
РГН
Тип гранаты
Наступательная
Вес гранаты, г
Тип запала
310
УДЗ (ударно дистанционный)
Время горения замедлителя
запала, сек.
3,3 – 4,3
Радиус разлёта убойных
осколков, м
24
Радиус зоны эффективного
поражения живой силы, м
Средняя дальность броска, м
8
30-45

41.

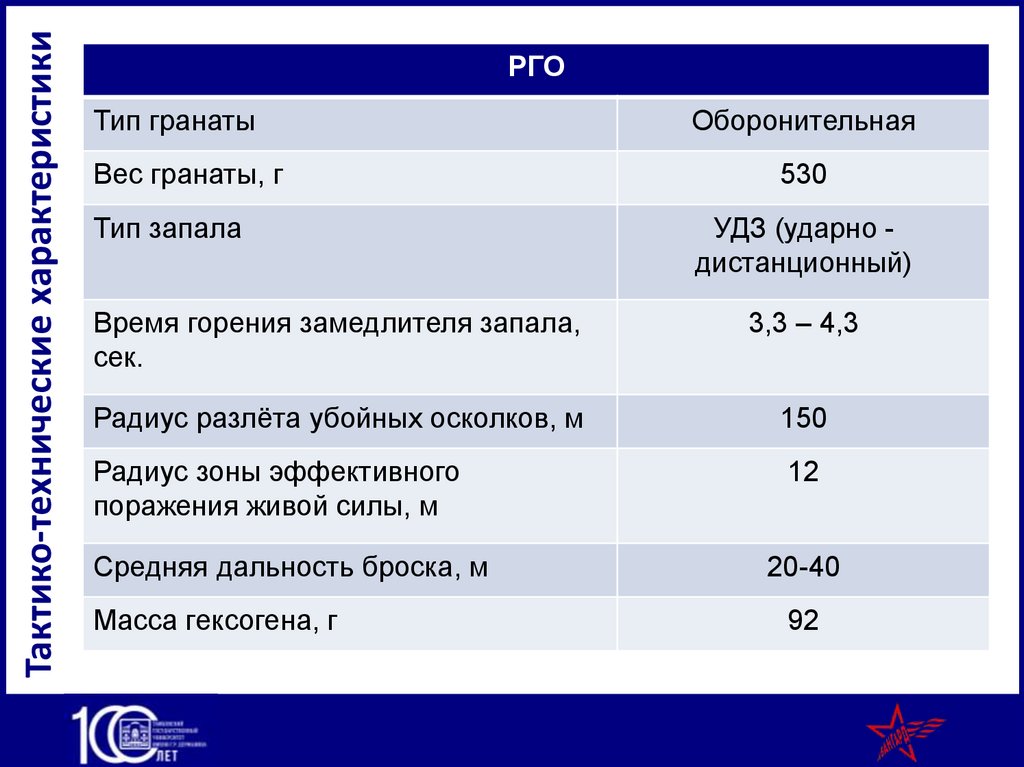

Тактико-технические характеристики
РГО
Тип гранаты
Оборонительная
Вес гранаты, г
530
Тип запала
УДЗ (ударно дистанционный)
Время горения замедлителя запала,
сек.
3,3 – 4,3
Радиус разлёта убойных осколков, м
150
Радиус зоны эффективного
поражения живой силы, м
12
Средняя дальность броска, м
20-40
Масса гексогена, г
92

42.

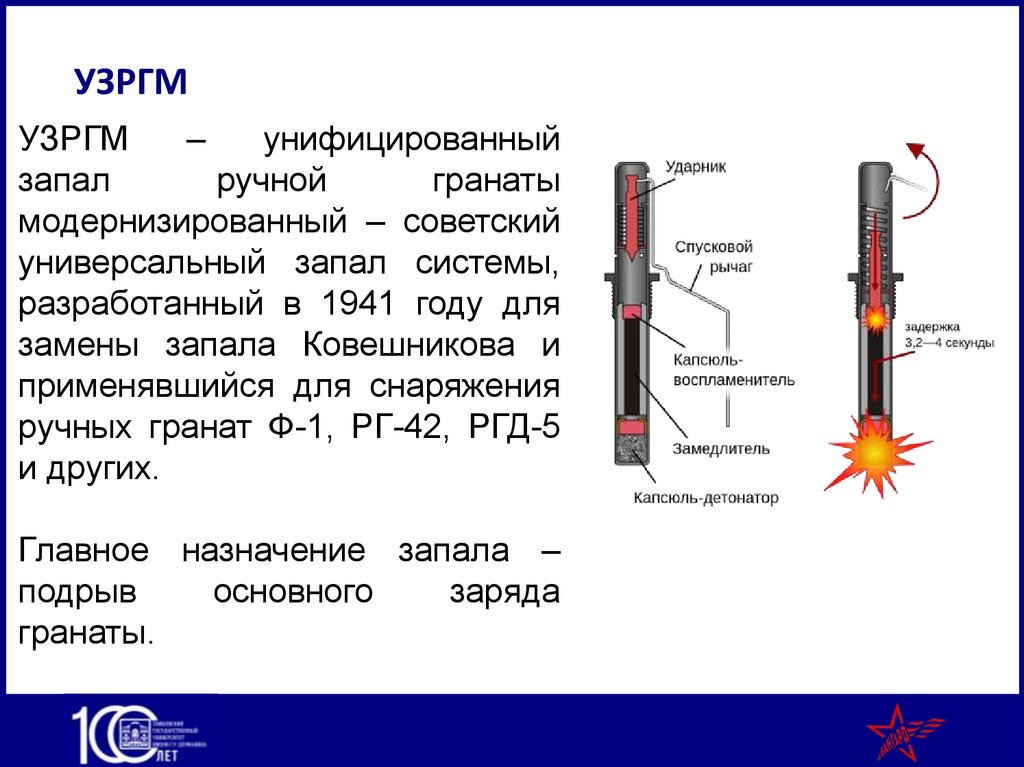

УЗРГМ
УЗРГМ
–
унифицированный
запал
ручной
гранаты
модернизированный – советский
универсальный запал системы,
разработанный в 1941 году для
замены запала Ковешникова и
применявшийся для снаряжения
ручных гранат Ф-1, РГ-42, РГД-5
и других.
Главное назначение запала –
подрыв
основного
заряда
гранаты.

43.

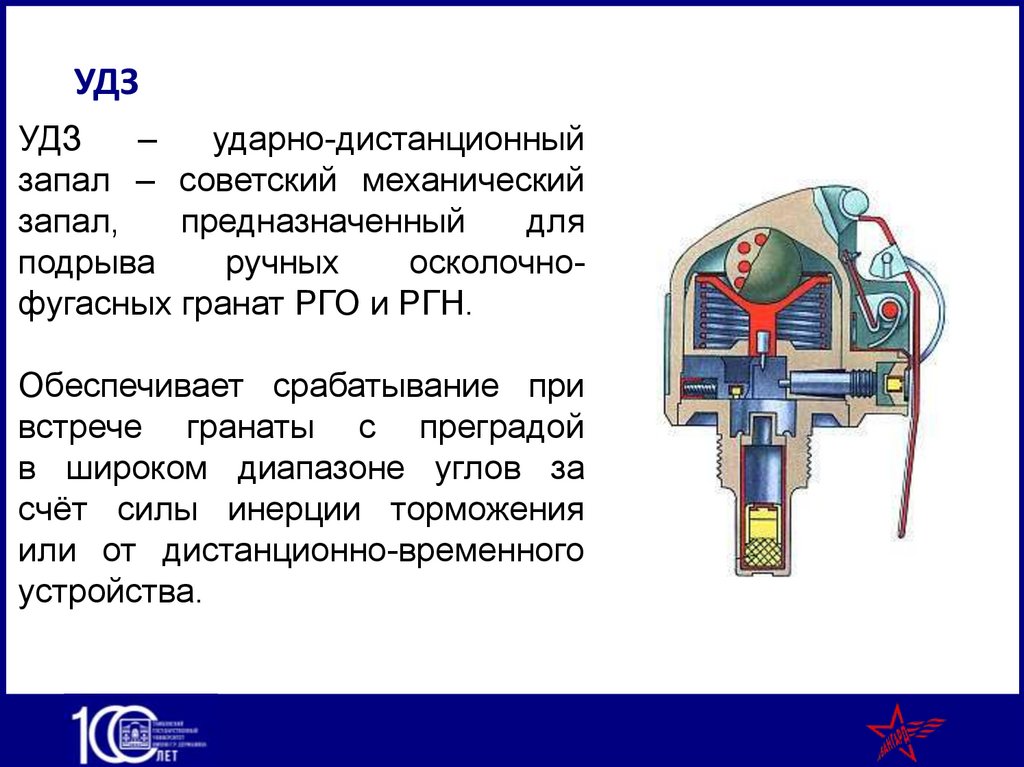

УДЗ
УДЗ
–
ударно-дистанционный
запал – советский механический
запал,
предназначенный
для
подрыва
ручных
осколочнофугасных гранат РГО и РГН.
Обеспечивает срабатывание при
встрече гранаты с преградой
в широком диапазоне углов за
счёт силы инерции торможения
или от дистанционно-временного
устройства.

44.

СПАСИБО ЗА
ВНИМАНИЕ!
