Дії взводу аерозольного маскування

1. КАФЕДРА РХБ ЗАХИСТУ

Тема 11: Дії взводу аерозольного маскування
Topic 11: Actions of an aerosol masking platoon
Заняття № 1
"Основи бойового застосування підрозділів аерозольного
маскування в основних видах бою."
Lesson 1
"Fundamentals of combat application of departments of aerosol
disguise in the main types of combat."
ГРУПОВЕ ЗАНЯТТЯ

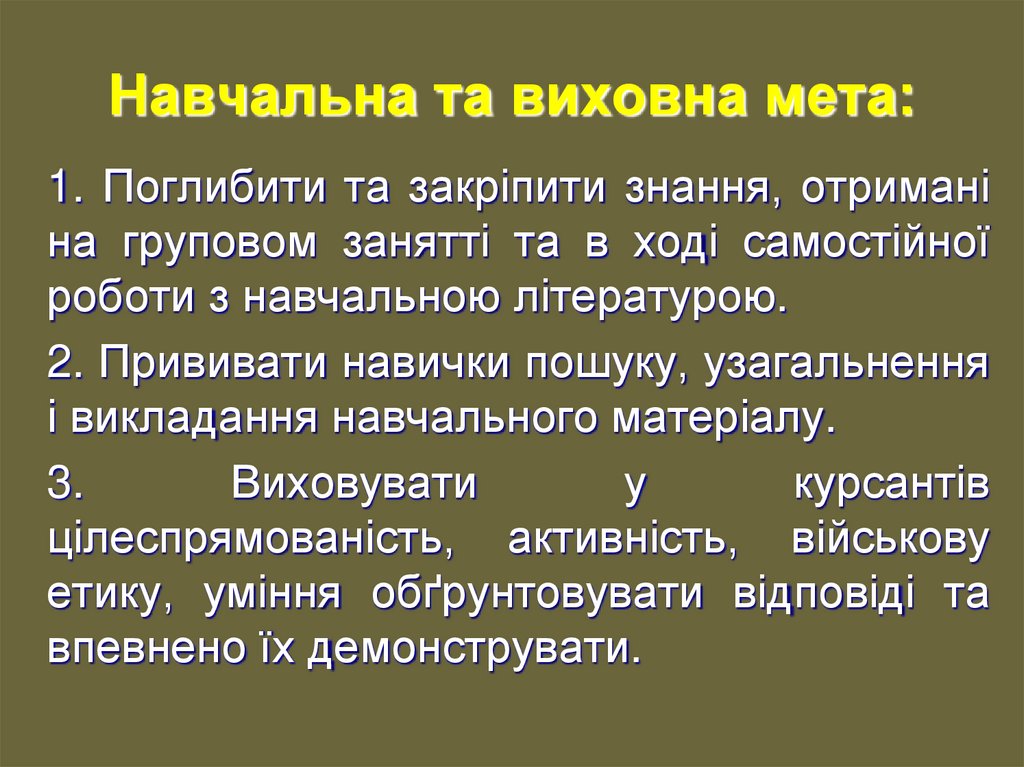

2. Навчальна та виховна мета:

1. Поглибити та закріпити знання, отримані
на груповом занятті та в ході самостійної
роботи з навчальною літературою.
2. Прививати навички пошуку, узагальнення
і викладання навчального матеріалу.
3.
Виховувати
у
курсантів
цілеспрямованість, активність, військову
етику, уміння обґрунтовувати відповіді та
впевнено їх демонструвати.

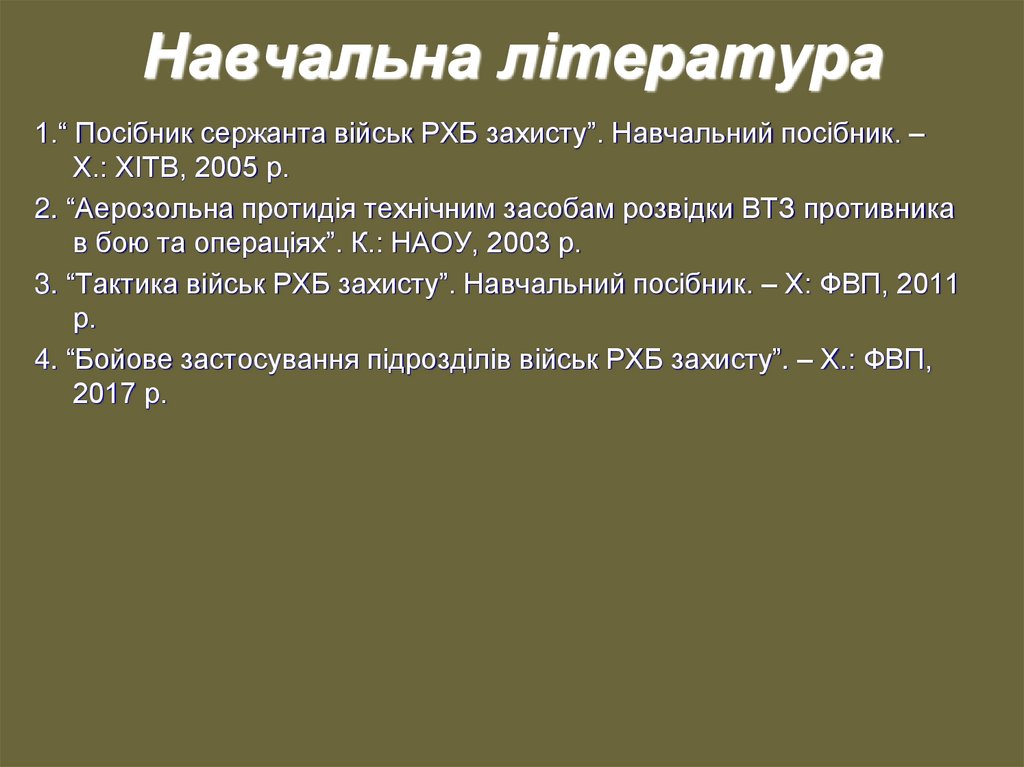

3. Навчальна література

1.“ Посібник сержанта військ РХБ захисту”. Навчальний посібник. –
Х.: ХІТВ, 2005 р.
2. “Аерозольна протидія технічним засобам розвідки ВТЗ противника
в бою та операціях”. К.: НАОУ, 2003 р.
3. “Тактика військ РХБ захисту”. Навчальний посібник. – Х: ФВП, 2011
р.
4. “Бойове застосування підрозділів військ РХБ захисту”. – Х.: ФВП,
2017 р.

4.

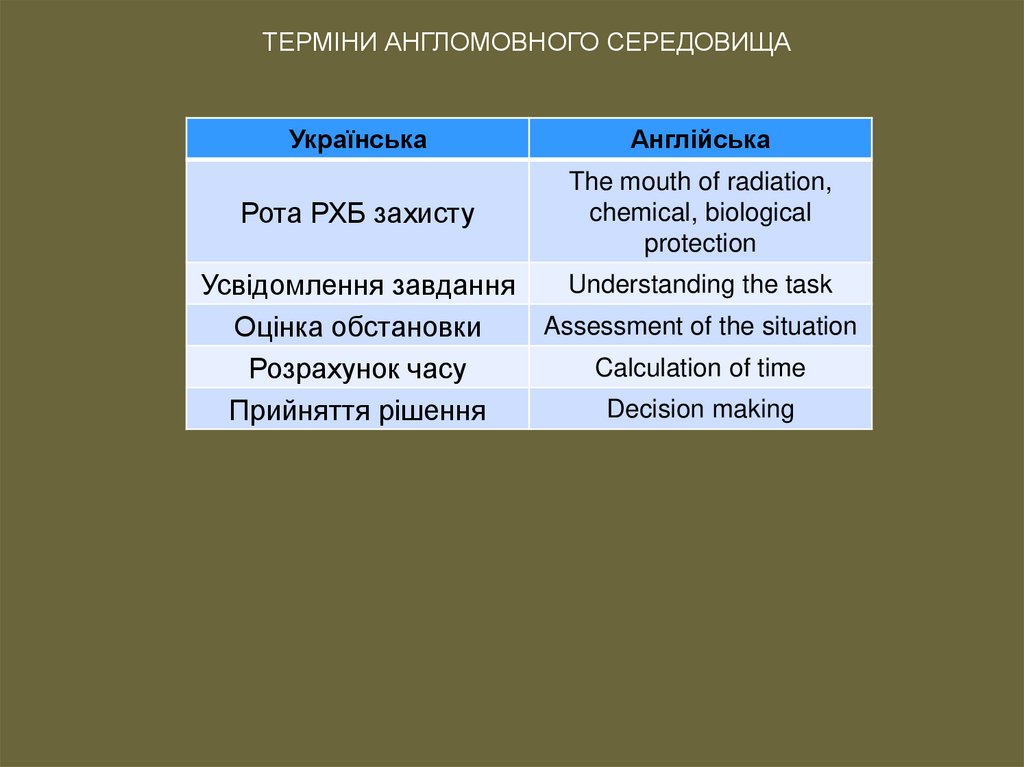

ТЕРМІНИ АНГЛОМОВНОГО СЕРЕДОВИЩА
Українська
Англійська
Рота РХБ захисту
The mouth of radiation,
chemical, biological
protection
Understanding the task
Усвідомлення завдання
Assessment of the situation
Оцінка обстановки
Calculation of time
Розрахунок часу
Decision making
Прийняття рішення

5. Навчальні питання

1. Вибір способу дій підрозділів аерозольного
маскування.
2. Послідовність і зміст роботи командира підрозділу
аерозольного маскування після отримання
завдання.

6.

1 навчальне питання:
“Вибір способу дій підрозділів
аерозольного маскування.”

7.

СПОСОБИ ЗАСТОСУВАННЯ
АЕРОЗОЛІВ
постановка лінійних (вертикальних)
аерозольних завіс
створення аерозольних екранів
постановка площинних
(горизонтальних) аерозольних завіс

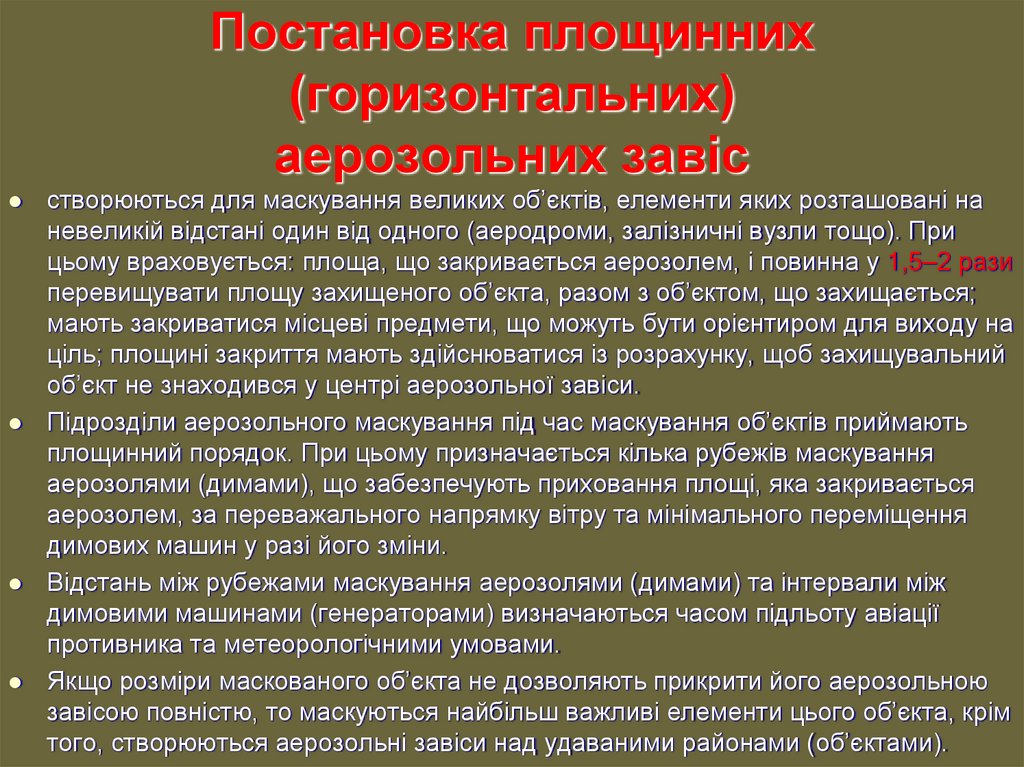

8. Постановка площинних (горизонтальних) аерозольних завіс

створюються для маскування великих об’єктів, елементи яких розташовані на
невеликій відстані один від одного (аеродроми, залізничні вузли тощо). При
цьому враховується: площа, що закривається аерозолем, і повинна у 1,5–2 рази
перевищувати площу захищеного об’єкта, разом з об’єктом, що захищається;
мають закриватися місцеві предмети, що можуть бути орієнтиром для виходу на
ціль; площині закриття мають здійснюватися із розрахунку, щоб захищувальний
об’єкт не знаходився у центрі аерозольної завіси.
Підрозділи аерозольного маскування під час маскування об’єктів приймають
площинний порядок. При цьому призначається кілька рубежів маскування
аерозолями (димами), що забезпечують приховання площі, яка закривається
аерозолем, за переважального напрямку вітру та мінімального переміщення
димових машин у разі його зміни.
Відстань між рубежами маскування аерозолями (димами) та інтервали між
димовими машинами (генераторами) визначаються часом підльоту авіації
противника та метеорологічними умовами.
Якщо розміри маскованого об’єкта не дозволяють прикрити його аерозольною
завісою повністю, то маскуються найбільш важливі елементи цього об’єкта, крім
того, створюються аерозольні завіси над удаваними районами (об’єктами).

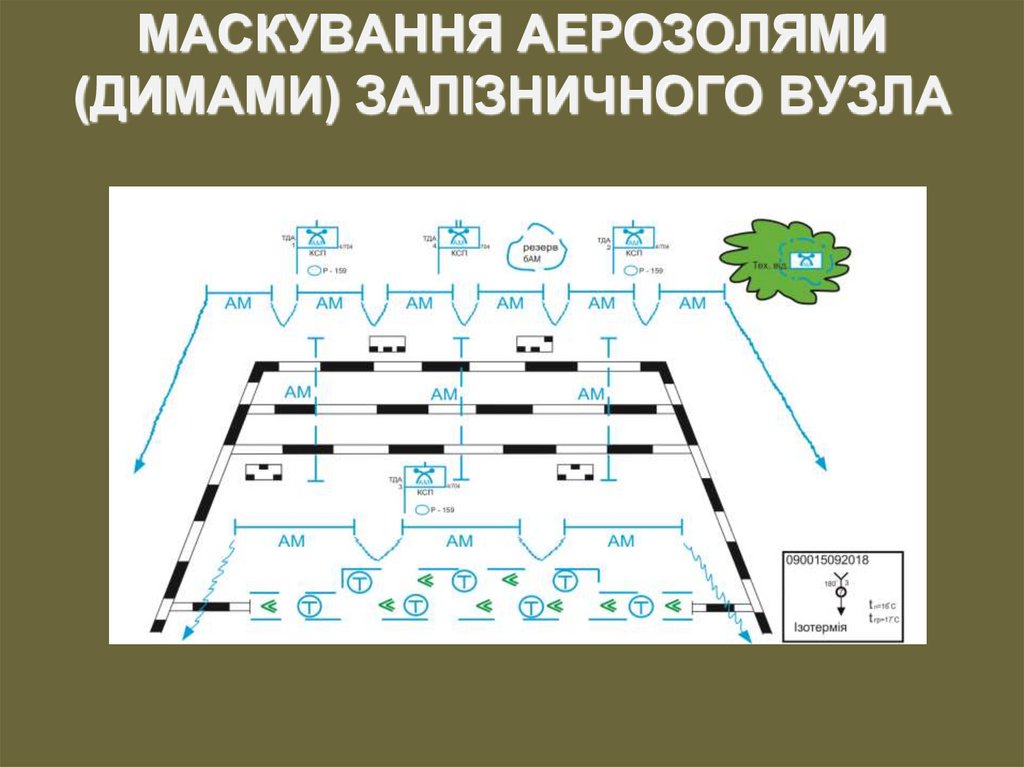

9. МАСКУВАННЯ АЕРОЗОЛЯМИ (ДИМАМИ) ЗАЛІЗНИЧНОГО ВУЗЛА

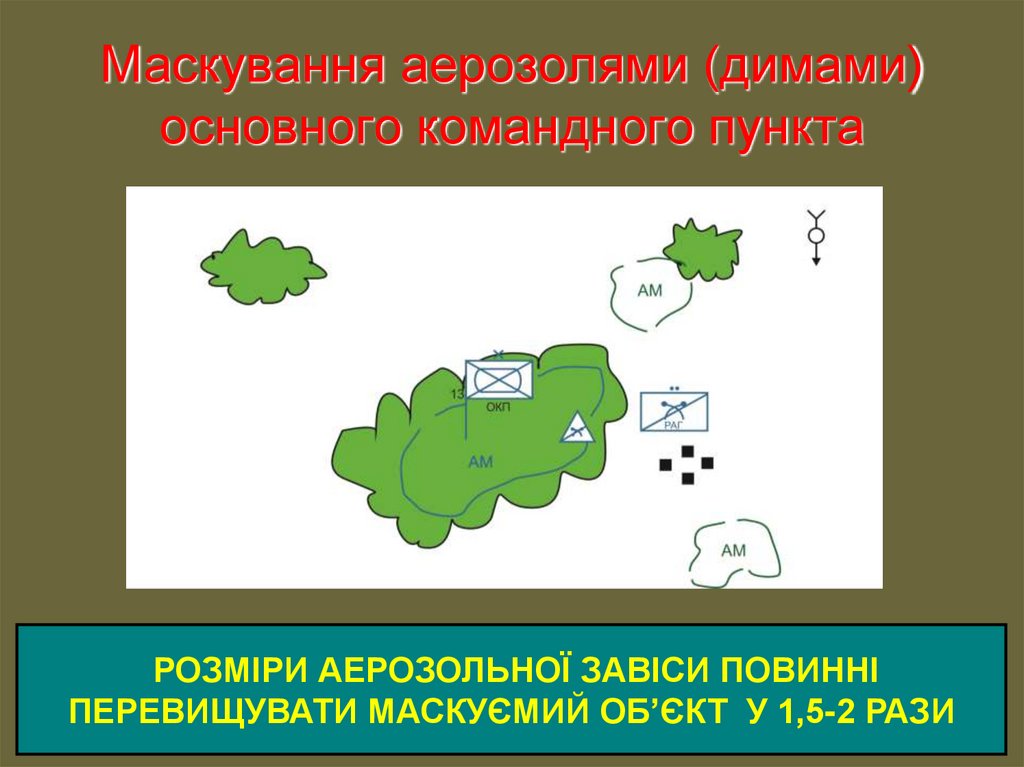

10. Маскування аерозолями (димами) основного командного пункта

РОЗМІРИ АЕРОЗОЛЬНОЇ ЗАВІСИ ПОВИННІ
ПЕРЕВИЩУВАТИ МАСКУЄМИЙ ОБ’ЄКТ У 1,5-2 РАЗИ

11. Маскування аерозолями (димами) дійсного і хибного елементів

12.

Під час маскування точкових об’єктів
(стартові позиції ракетних
військ та ін.) аерозольна завіса має
перевищувати площу об’єкта не менше,
ніж у 10–20 разів. Аерозольні завіси над
удаваними районами (далі – УР)
створюються таких же розмірів на
відстані 2–3 км від дійсних.

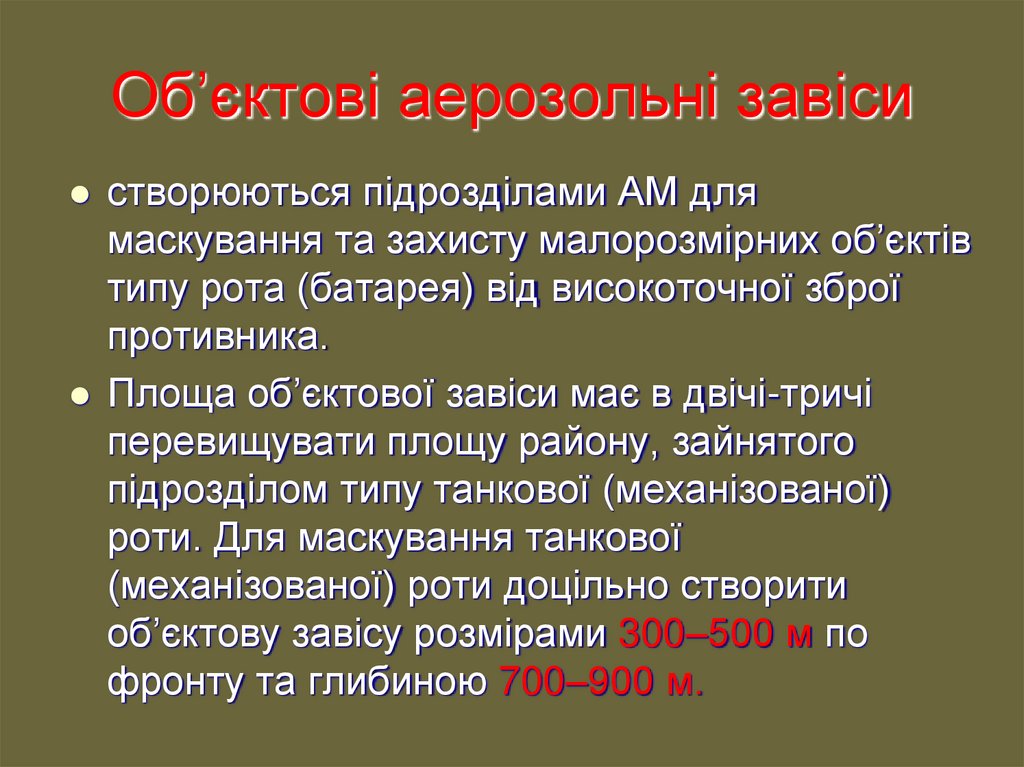

13. Об’єктові аерозольні завіси

створюються підрозділами АМ для
маскування та захисту малорозмірних об’єктів
типу рота (батарея) від високоточної зброї
противника.
Площа об’єктової завіси має в двічі-тричі
перевищувати площу району, зайнятого
підрозділом типу танкової (механізованої)
роти. Для маскування танкової
(механізованої) роти доцільно створити
об’єктову завісу розмірами 300–500 м по
фронту та глибиною 700–900 м.

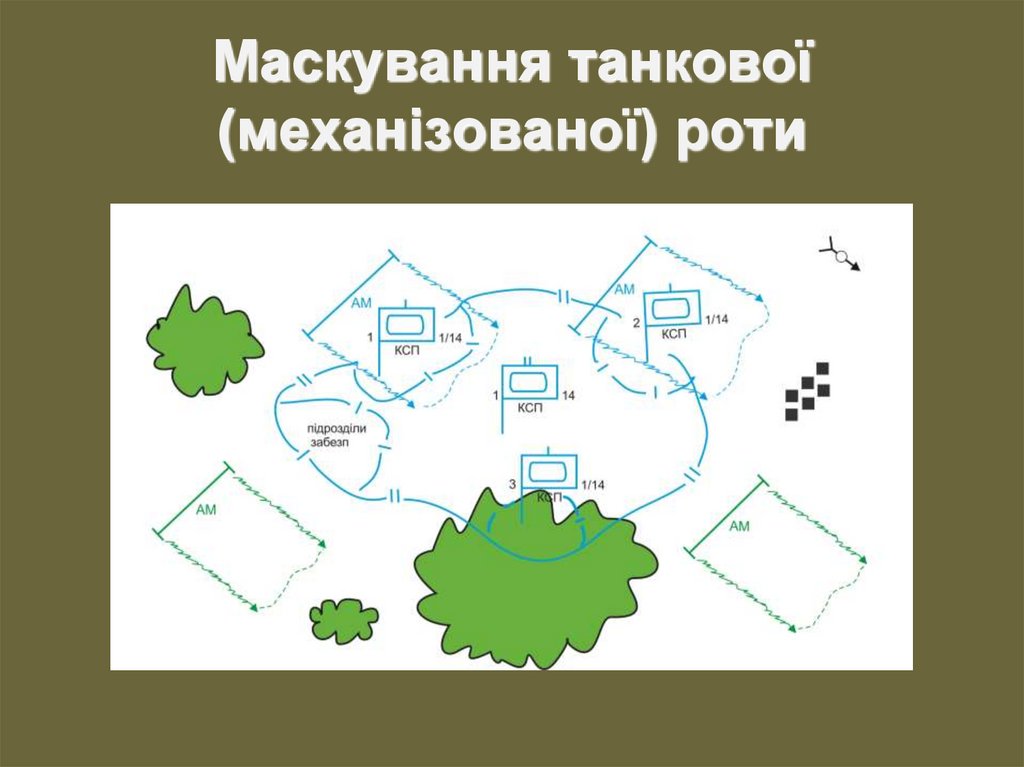

14. Маскування танкової (механізованої) роти

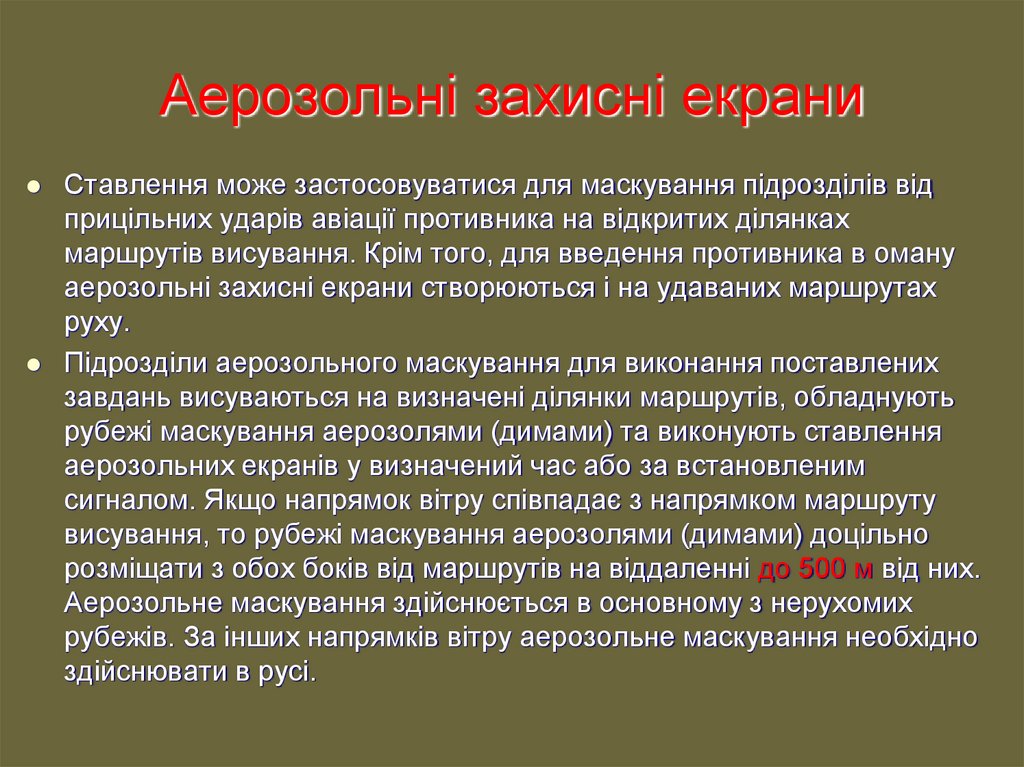

15. Аерозольні захисні екрани

Ставлення може застосовуватися для маскування підрозділів від
прицільних ударів авіації противника на відкритих ділянках
маршрутів висування. Крім того, для введення противника в оману
аерозольні захисні екрани створюються і на удаваних маршрутах
руху.
Підрозділи аерозольного маскування для виконання поставлених
завдань висуваються на визначені ділянки маршрутів, обладнують
рубежі маскування аерозолями (димами) та виконують ставлення
аерозольних екранів у визначений час або за встановленим
сигналом. Якщо напрямок вітру співпадає з напрямком маршруту
висування, то рубежі маскування аерозолями (димами) доцільно
розміщати з обох боків від маршрутів на віддаленні до 500 м від них.
Аерозольне маскування здійснюється в основному з нерухомих
рубежів. За інших напрямків вітру аерозольне маскування необхідно
здійснювати в русі.

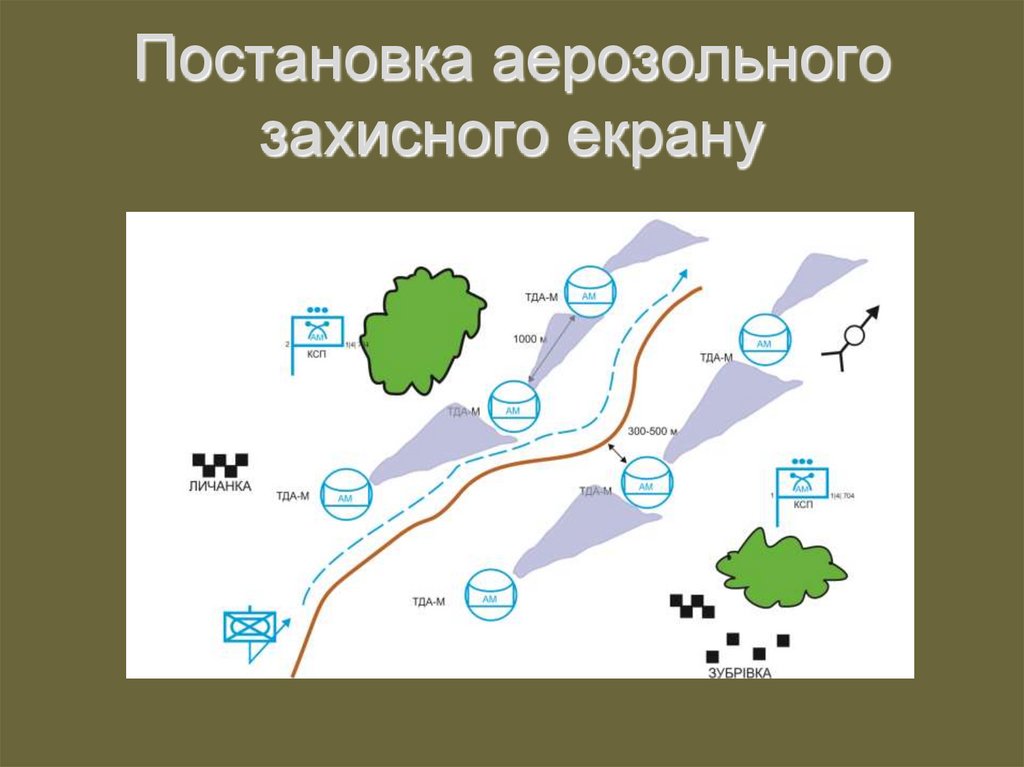

16. Постановка аерозольного захисного екрану

17. Лінійні (вертикальні) аерозольні завіси

Маскування бойових дій військ від наземного спостереження противником під час їх
розгортання у бойовий порядок та протидія його ПТРК силами підрозділів аерозольного
маскування здійснюється ставленням маскувальних.
Маскувальні лінійні (фронтальні, флангові – відносно маскувальних підрозділів) завіси
створюються підрозділами аерозольного маскування за допомогою димових машин
(генераторів).
Під час ставлення фронтальних і флангових лінійних аерозольних завіс димові машини
розташовуються, як правило, у лінію на інтервалах, що забезпечують створення суцільної
непроглядної аерозольної завіси. Інтервали між димовими машинами встановлюються: за
фронтального (відносно рубежу маскування аерозолями (димами)) вітру – 200–250 м;
косого – 300–350 м; флангового – 500-1000 м.
Рубіж маскування аерозолями (димами) готується за командно-спостережними або
передовими спостережними пунктами артилерії. Віддалення цього рубежа від противника
визначається умовами місцевості та можливостями противника щодо застосування
наземних високоточних засобів ураження.
Використовуючи результати дій частин (підрозділів), що перебувають
у безпосередньому зіткненні з противником, захисні та маскувальні властивості місцевості
підрозділи аерозольного маскування займають визначені рубежі та за сигналами
починають аерозольне маскування. Ставлення аерозольної завіси
у більшості випадків починається під час досягнення наступальними частинами
(підрозділами) рубежу розгортання в ротні колони з метою позбавити противника
можливості вести спостереження та прицільний вогонь високоточними боєприпасами в
період висування їх до рубежу переходу в атаку.

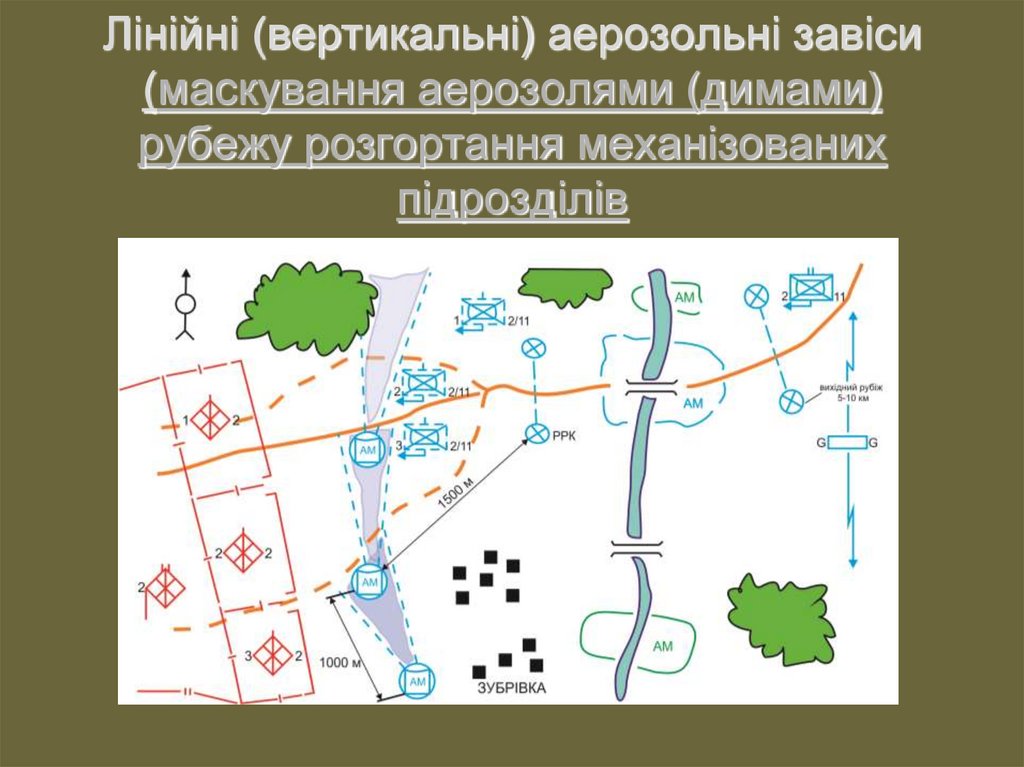

18. Лінійні (вертикальні) аерозольні завіси (маскування аерозолями (димами) рубежу розгортання механізованих підрозділів

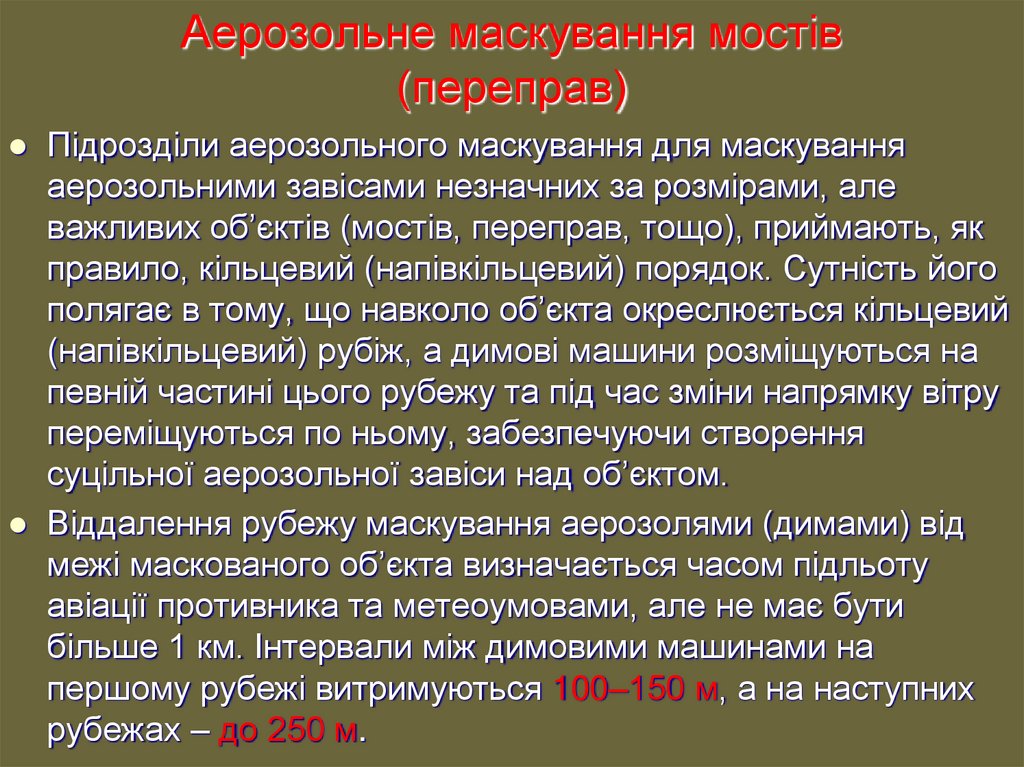

19. Аерозольне маскування мостів (переправ)

Підрозділи аерозольного маскування для маскування
аерозольними завісами незначних за розмірами, але
важливих об’єктів (мостів, переправ, тощо), приймають, як
правило, кільцевий (напівкільцевий) порядок. Сутність його
полягає в тому, що навколо об’єкта окреслюється кільцевий
(напівкільцевий) рубіж, а димові машини розміщуються на
певній частині цього рубежу та під час зміни напрямку вітру
переміщуються по ньому, забезпечуючи створення
суцільної аерозольної завіси над об’єктом.
Віддалення рубежу маскування аерозолями (димами) від
межі маскованого об’єкта визначається часом підльоту
авіації противника та метеоумовами, але не має бути
більше 1 км. Інтервали між димовими машинами на
першому рубежі витримуються 100–150 м, а на наступних
рубежах – до 250 м.

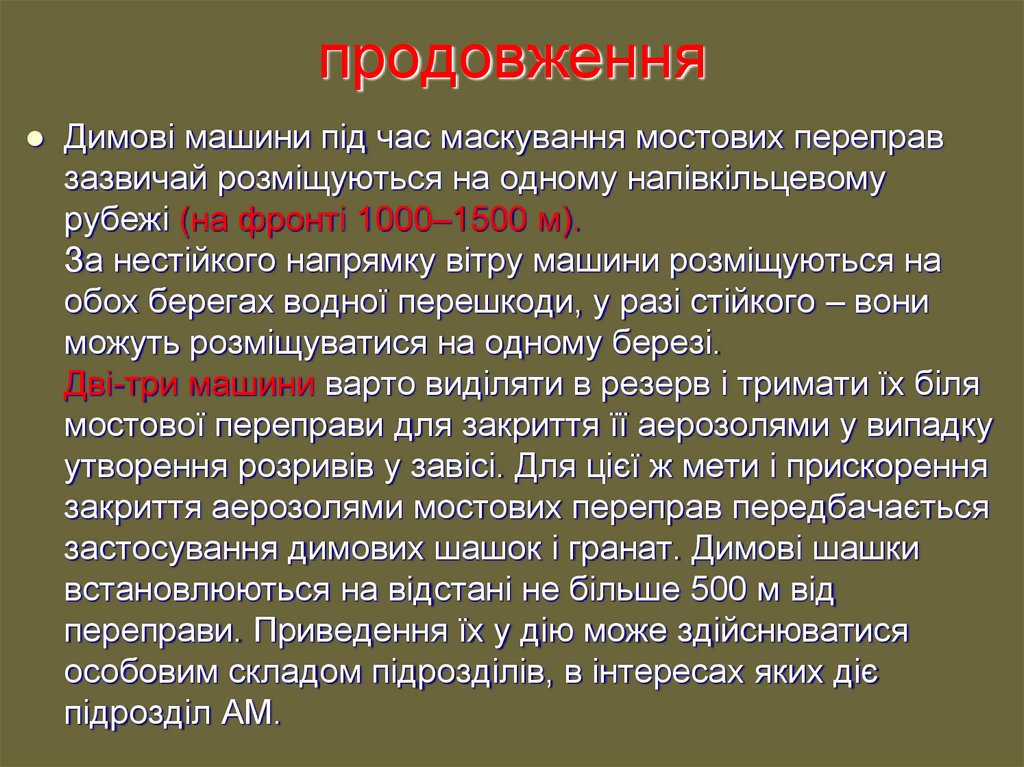

20. продовження

Димові машини під час маскування мостових переправ
зазвичай розміщуються на одному напівкільцевому
рубежі (на фронті 1000–1500 м).
За нестійкого напрямку вітру машини розміщуються на
обох берегах водної перешкоди, у разі стійкого – вони
можуть розміщуватися на одному березі.
Дві-три машини варто виділяти в резерв і тримати їх біля
мостової переправи для закриття її аерозолями у випадку
утворення розривів у завісі. Для цієї ж мети і прискорення
закриття аерозолями мостових переправ передбачається
застосування димових шашок і гранат. Димові шашки
встановлюються на відстані не більше 500 м від
переправи. Приведення їх у дію може здійснюватися
особовим складом підрозділів, в інтересах яких діє
підрозділ АМ.

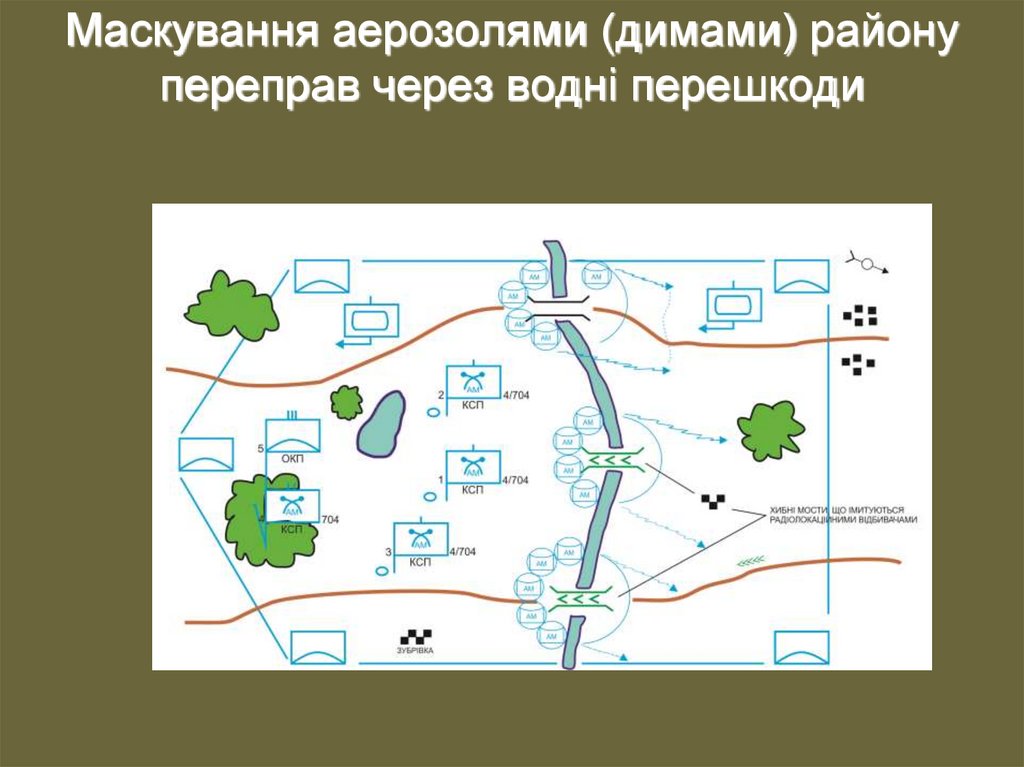

21. Маскування аерозолями (димами) району переправ через водні перешкоди

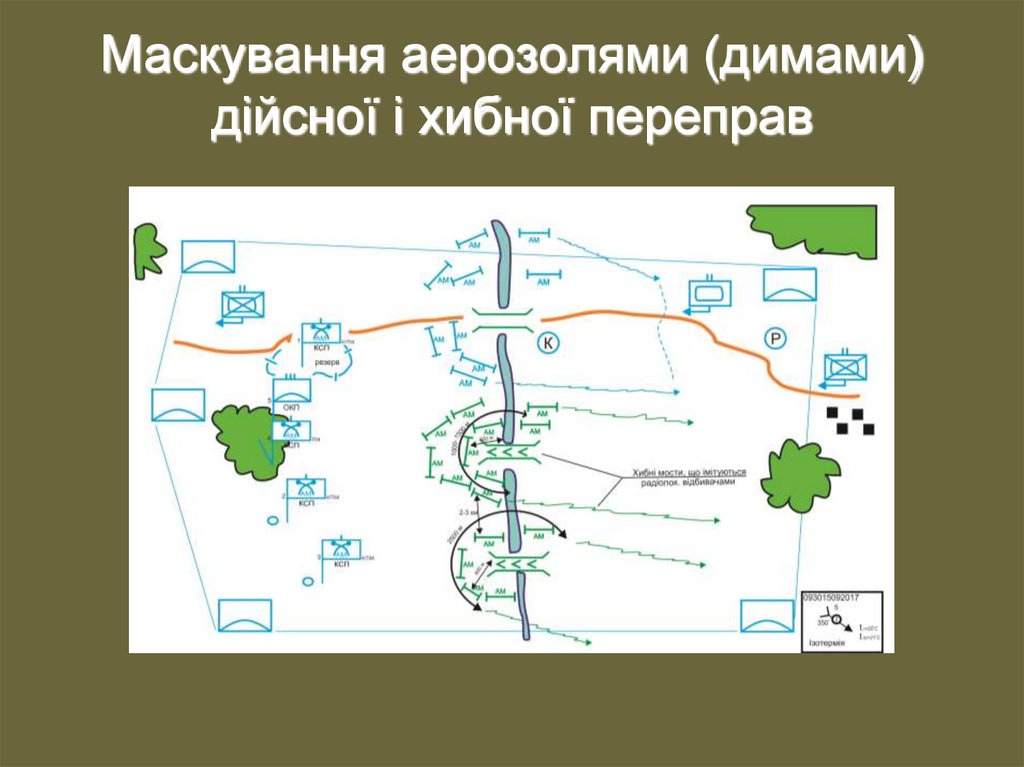

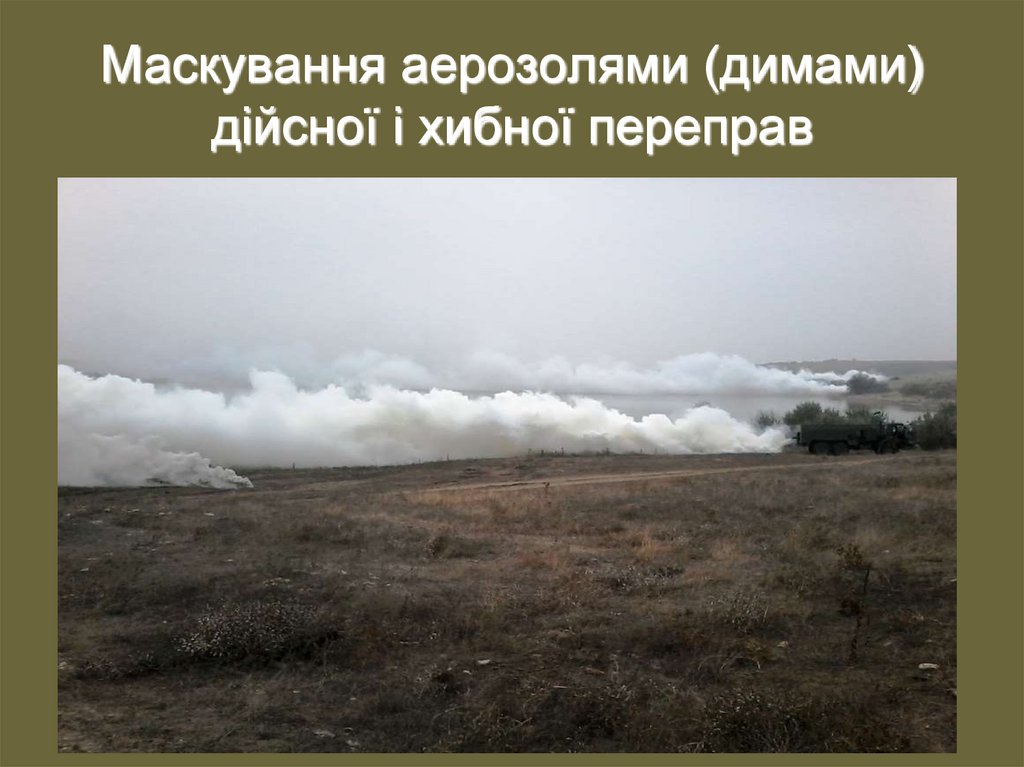

22. Маскування аерозолями (димами) дійсної і хибної переправ

23. Маскування аерозолями (димами) дійсної і хибної переправ

24.

2 навчальне питання:
“Послідовність і зміст роботи командира
підрозділу аерозольного маскування
після отримання завдання.”

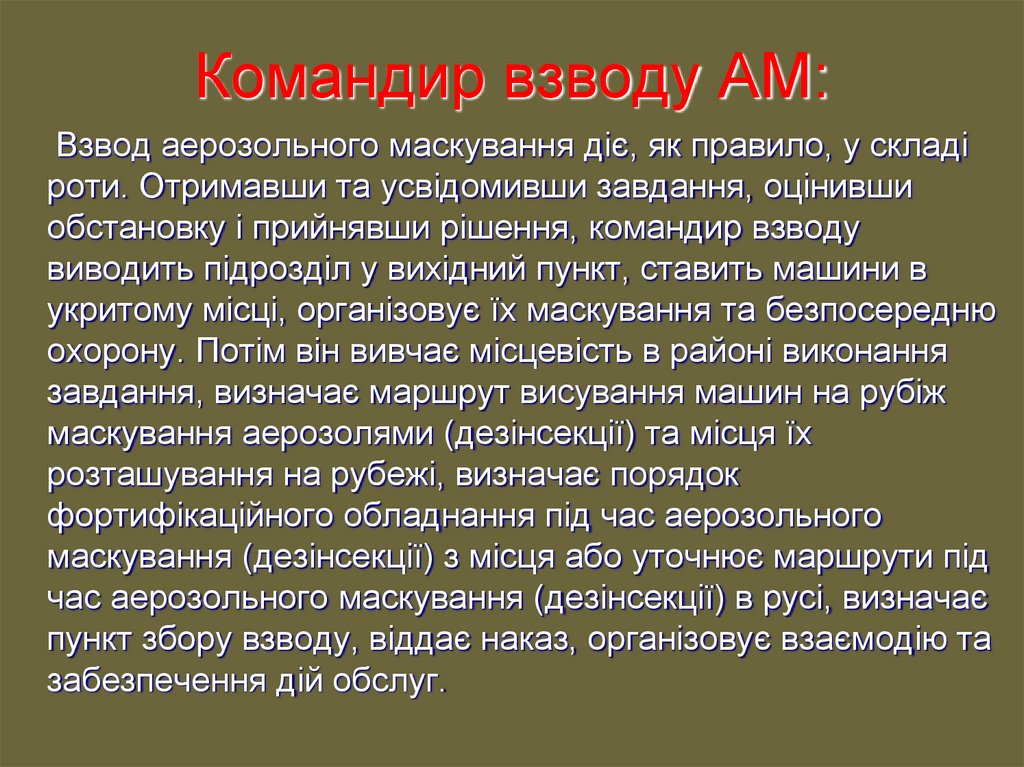

25. Командир взводу АМ:

Взвод аерозольного маскування діє, як правило, у складі
роти. Отримавши та усвідомивши завдання, оцінивши
обстановку і прийнявши рішення, командир взводу
виводить підрозділ у вихідний пункт, ставить машини в
укритому місці, організовує їх маскування та безпосередню
охорону. Потім він вивчає місцевість в районі виконання
завдання, визначає маршрут висування машин на рубіж
маскування аерозолями (дезінсекції) та місця їх
розташування на рубежі, визначає порядок
фортифікаційного обладнання під час аерозольного
маскування (дезінсекції) з місця або уточнює маршрути під
час аерозольного маскування (дезінсекції) в русі, визначає
пункт збору взводу, віддає наказ, організовує взаємодію та
забезпечення дій обслуг.

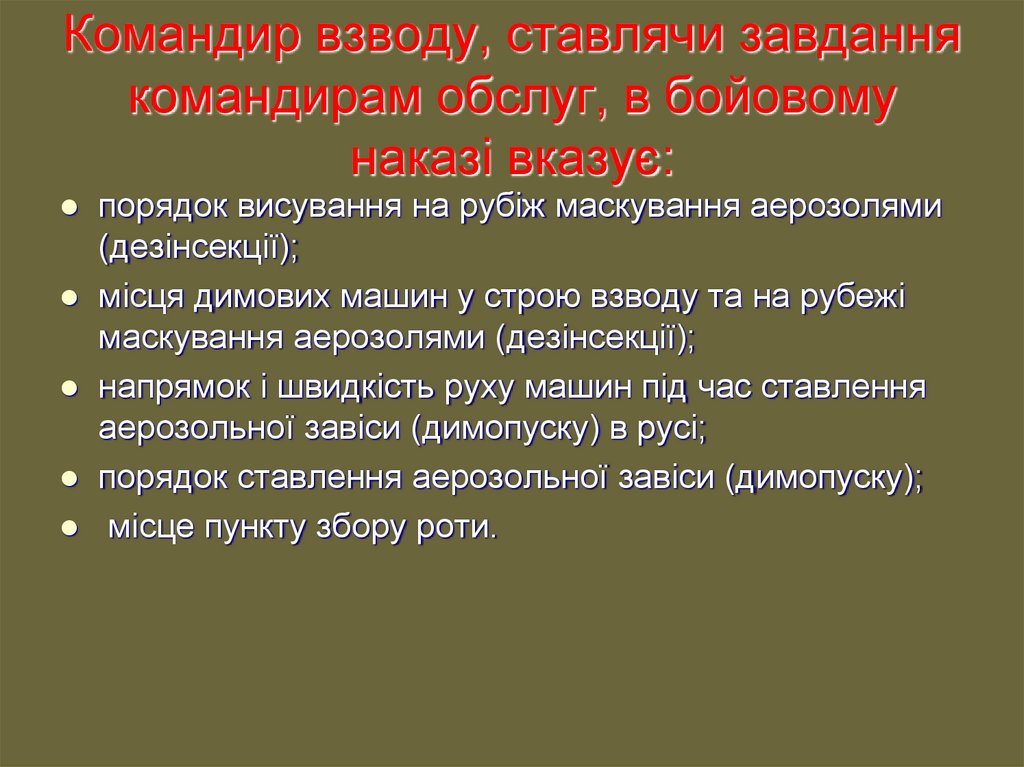

26. Командир взводу, ставлячи завдання командирам обслуг, в бойовому наказі вказує:

порядок висування на рубіж маскування аерозолями
(дезінсекції);
місця димових машин у строю взводу та на рубежі
маскування аерозолями (дезінсекції);
напрямок і швидкість руху машин під час ставлення
аерозольної завіси (димопуску) в русі;
порядок ставлення аерозольної завіси (димопуску);
місце пункту збору роти.

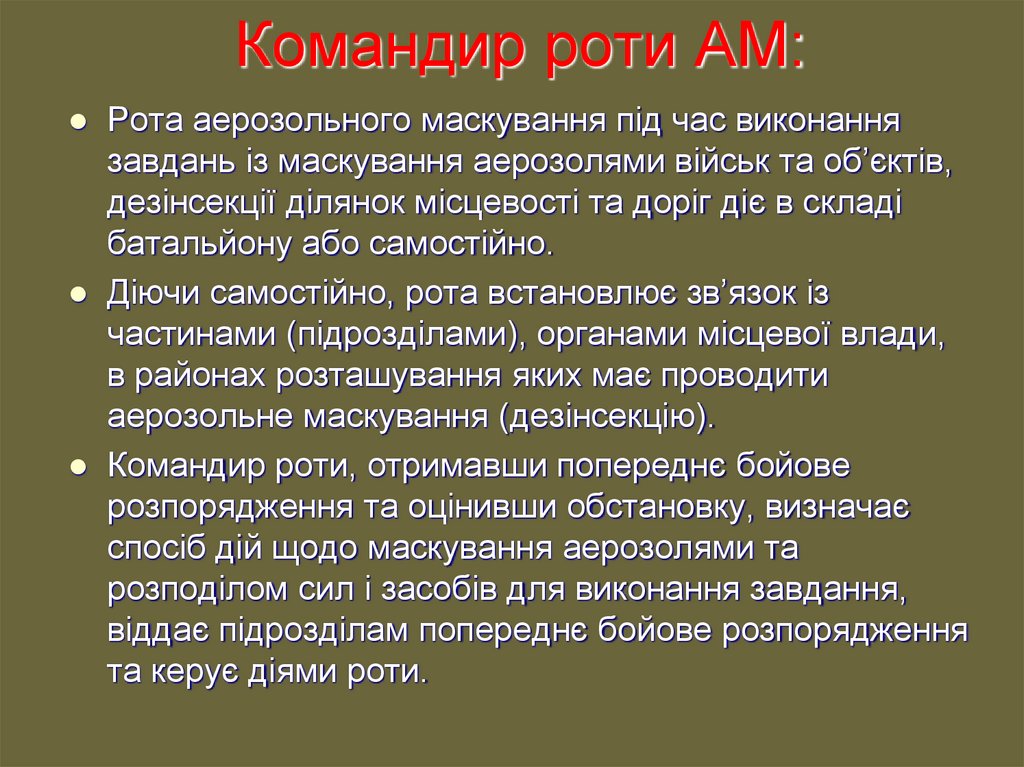

27. Командир роти АМ:

Рота аерозольного маскування під час виконання
завдань із маскування аерозолями військ та об’єктів,
дезінсекції ділянок місцевості та доріг діє в складі
батальйону або самостійно.
Діючи самостійно, рота встановлює зв’язок із
частинами (підрозділами), органами місцевої влади,
в районах розташування яких має проводити
аерозольне маскування (дезінсекцію).
Командир роти, отримавши попереднє бойове
розпорядження та оцінивши обстановку, визначає
спосіб дій щодо маскування аерозолями та
розподілом сил і засобів для виконання завдання,
віддає підрозділам попереднє бойове розпорядження
та керує діями роти.

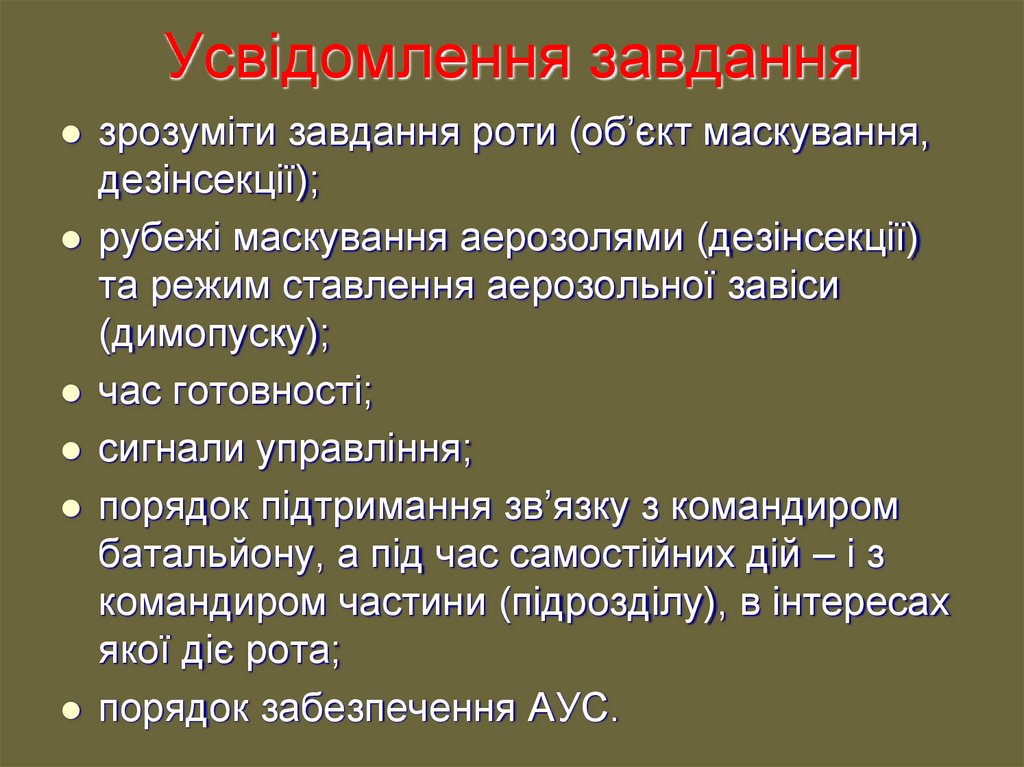

28. Усвідомлення завдання

зрозуміти завдання роти (об’єкт маскування,
дезінсекції);
рубежі маскування аерозолями (дезінсекції)
та режим ставлення аерозольної завіси
(димопуску);
час готовності;
сигнали управління;
порядок підтримання зв’язку з командиром
батальйону, а під час самостійних дій – і з
командиром частини (підрозділу), в інтересах
якої діє рота;
порядок забезпечення АУС.

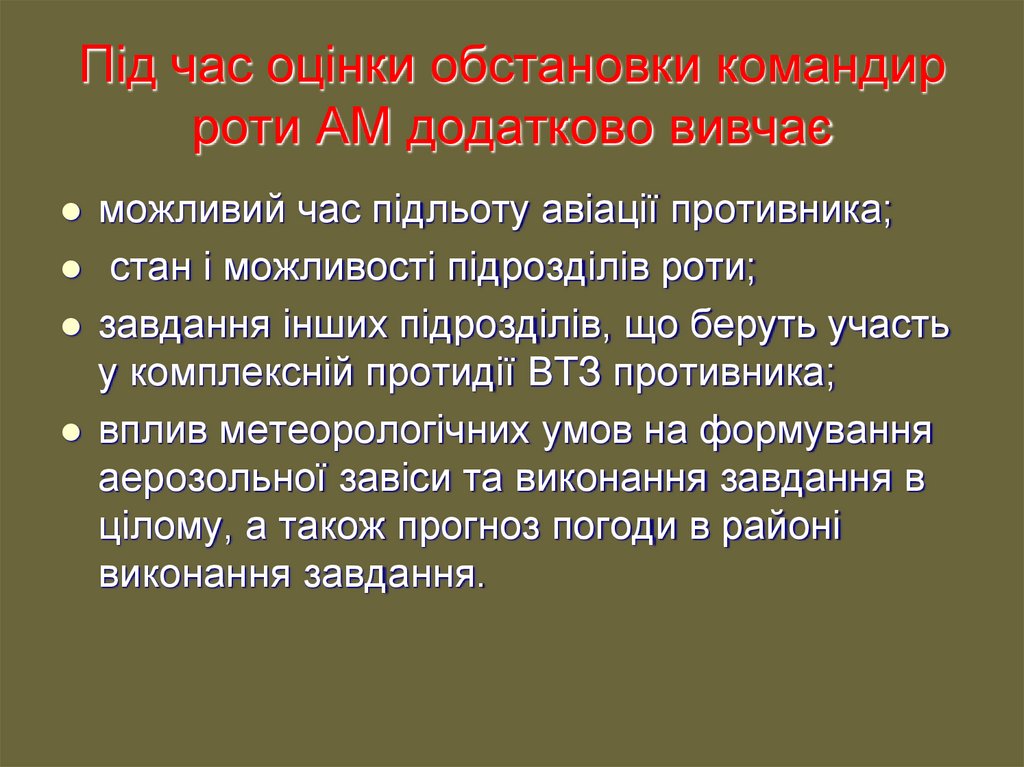

29. Під час оцінки обстановки командир роти АМ додатково вивчає

можливий час підльоту авіації противника;
стан і можливості підрозділів роти;
завдання інших підрозділів, що беруть участь
у комплексній протидії ВТЗ противника;
вплив метеорологічних умов на формування
аерозольної завіси та виконання завдання в
цілому, а також прогноз погоди в районі
виконання завдання.

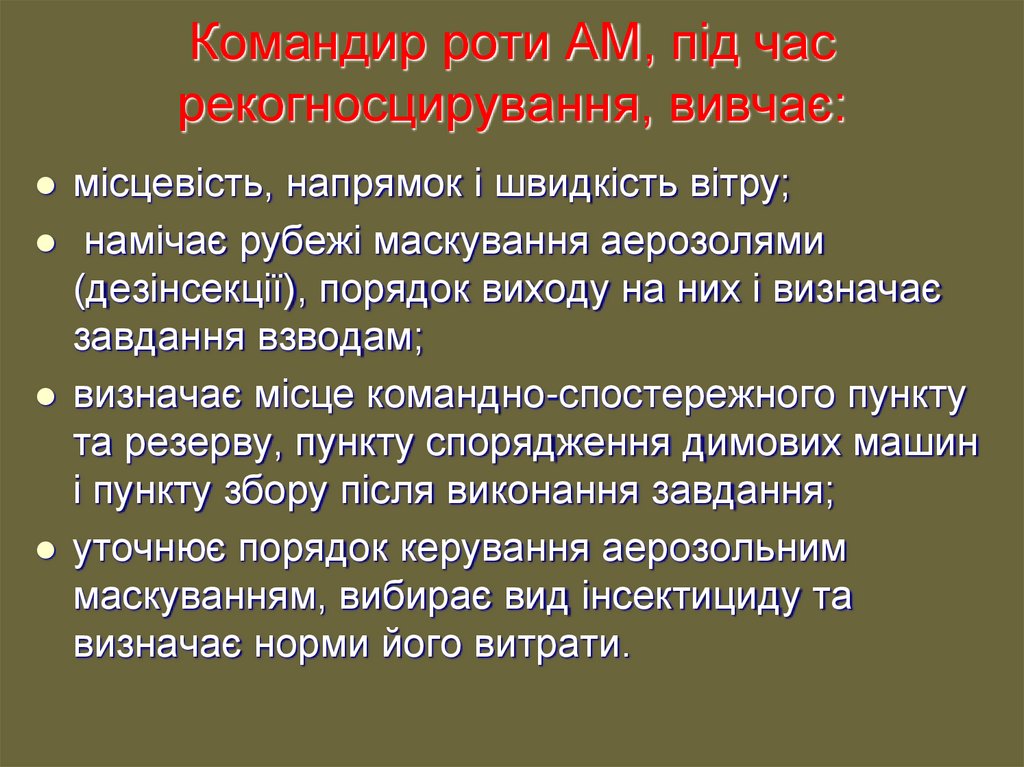

30. Командир роти АМ, під час рекогносцирування, вивчає:

місцевість, напрямок і швидкість вітру;
намічає рубежі маскування аерозолями
(дезінсекції), порядок виходу на них і визначає
завдання взводам;
визначає місце командно-спостережного пункту
та резерву, пункту спорядження димових машин
і пункту збору після виконання завдання;
уточнює порядок керування аерозольним
маскуванням, вибирає вид інсектициду та
визначає норми його витрати.

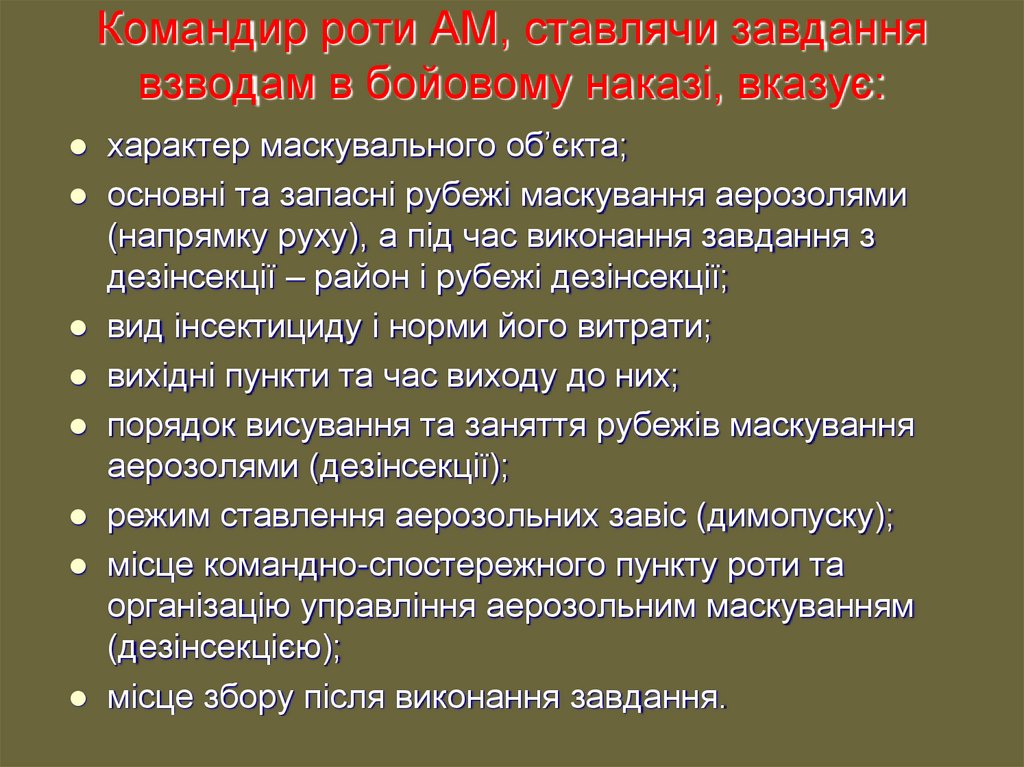

31. Командир роти АМ, ставлячи завдання взводам в бойовому наказі, вказує:

характер маскувального об’єкта;
основні та запасні рубежі маскування аерозолями
(напрямку руху), а під час виконання завдання з
дезінсекції – район і рубежі дезінсекції;
вид інсектициду і норми його витрати;
вихідні пункти та час виходу до них;
порядок висування та заняття рубежів маскування
аерозолями (дезінсекції);
режим ставлення аерозольних завіс (димопуску);
місце командно-спостережного пункту роти та
організацію управління аерозольним маскуванням
(дезінсекцією);
місце збору після виконання завдання.

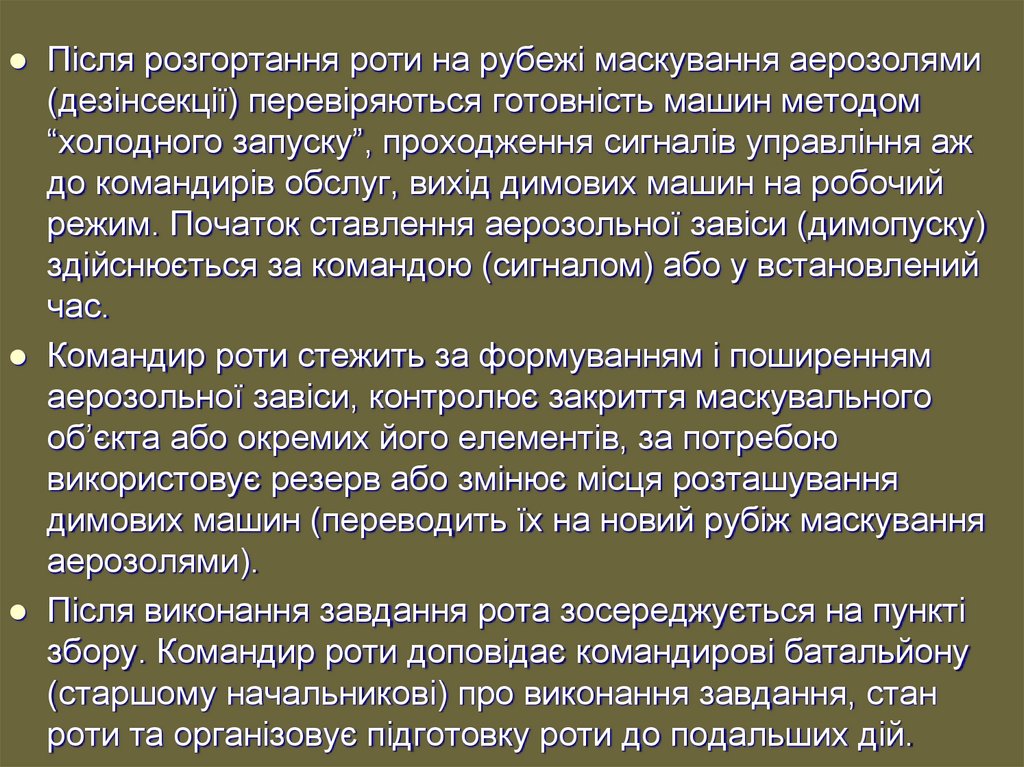

32.

Після розгортання роти на рубежі маскування аерозолями
(дезінсекції) перевіряються готовність машин методом
“холодного запуску”, проходження сигналів управління аж
до командирів обслуг, вихід димових машин на робочий
режим. Початок ставлення аерозольної завіси (димопуску)
здійснюється за командою (сигналом) або у встановлений
час.
Командир роти стежить за формуванням і поширенням
аерозольної завіси, контролює закриття маскувального
об’єкта або окремих його елементів, за потребою
використовує резерв або змінює місця розташування
димових машин (переводить їх на новий рубіж маскування
аерозолями).
Після виконання завдання рота зосереджується на пункті
збору. Командир роти доповідає командирові батальйону
(старшому начальникові) про виконання завдання, стан
роти та організовує підготовку роти до подальших дій.

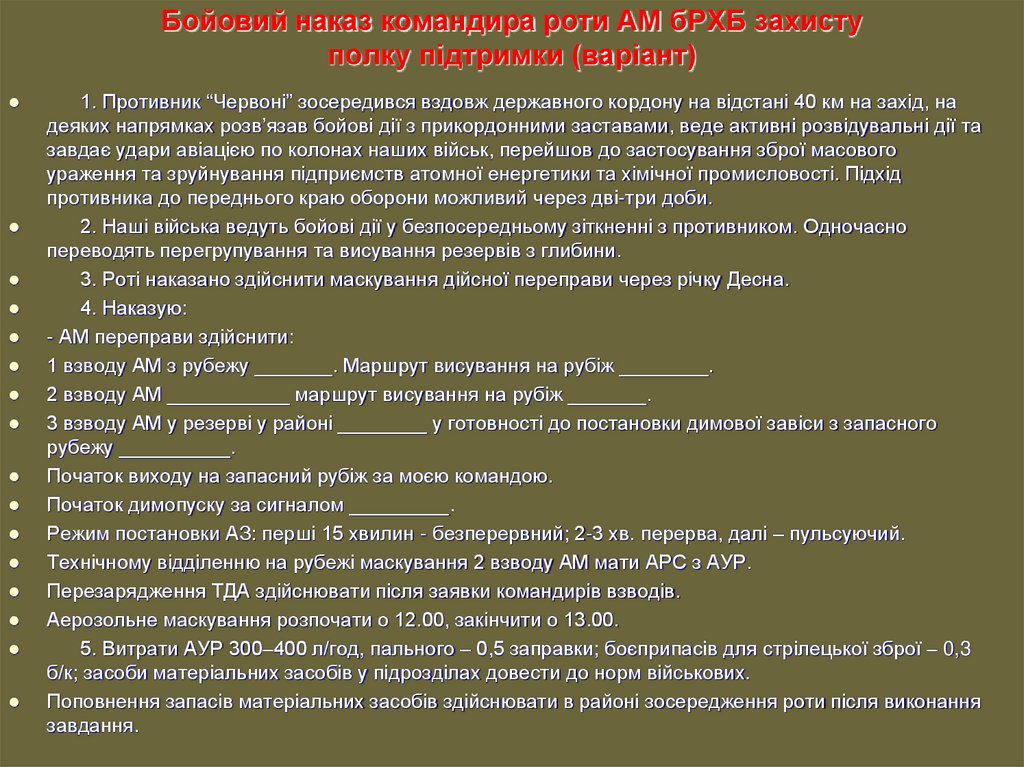

33. Бойовий наказ командира роти АМ бРХБ захисту полку підтримки (варіант)

1. Противник “Червоні” зосередився вздовж державного кордону на відстані 40 км на захід, на
деяких напрямках розв’язав бойові дії з прикордонними заставами, веде активні розвідувальні дії та
завдає удари авіацією по колонах наших військ, перейшов до застосування зброї масового
ураження та зруйнування підприємств атомної енергетики та хімічної промисловості. Підхід
противника до переднього краю оборони можливий через дві-три доби.
2. Наші війська ведуть бойові дії у безпосередньому зіткненні з противником. Одночасно
переводять перегрупування та висування резервів з глибини.
3. Роті наказано здійснити маскування дійсної переправи через річку Десна.
4. Наказую:
- АМ переправи здійснити:
1 взводу АМ з рубежу _______. Маршрут висування на рубіж ________.
2 взводу АМ ___________ маршрут висування на рубіж _______.
3 взводу АМ у резерві у районі ________ у готовності до постановки димової завіси з запасного
рубежу __________.
Початок виходу на запасний рубіж за моєю командою.
Початок димопуску за сигналом _________.
Режим постановки АЗ: перші 15 хвилин - безперервний; 2-3 хв. перерва, далі – пульсуючий.
Технічному відділенню на рубежі маскування 2 взводу АМ мати АРС з АУР.
Перезарядження ТДА здійснювати після заявки командирів взводів.
Аерозольне маскування розпочати о 12.00, закінчити о 13.00.
5. Витрати АУР 300–400 л/год, пального – 0,5 заправки; боєприпасів для стрілецької зброї – 0,3
б/к; засоби матеріальних засобів у підрозділах довести до норм військових.
Поповнення запасів матеріальних засобів здійснювати в районі зосередження роти після виконання
завдання.

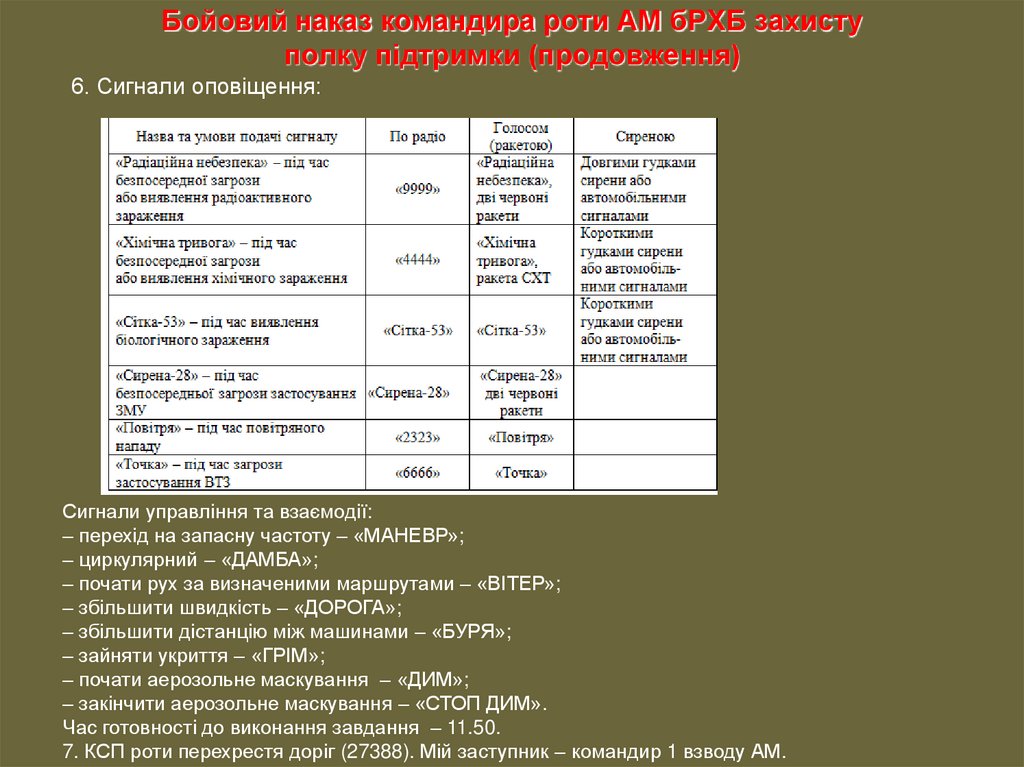

34. Бойовий наказ командира роти АМ бРХБ захисту полку підтримки (продовження)

6. Сигнали оповіщення:
Сигнали управління та взаємодії:
– перехід на запасну частоту – «МАНЕВР»;
– циркулярний – «ДАМБА»;
– почати рух за визначеними маршрутами – «ВІТЕР»;
– збільшити швидкість – «ДОРОГА»;
– збільшити дістанцію між машинами – «БУРЯ»;
– зайняти укриття – «ГРІМ»;
– почати аерозольне маскування – «ДИМ»;
– закінчити аерозольне маскування – «СТОП ДИМ».
Час готовності до виконання завдання – 11.50.
7. КСП роти перехрестя доріг (27388). Мій заступник – командир 1 взводу АМ.

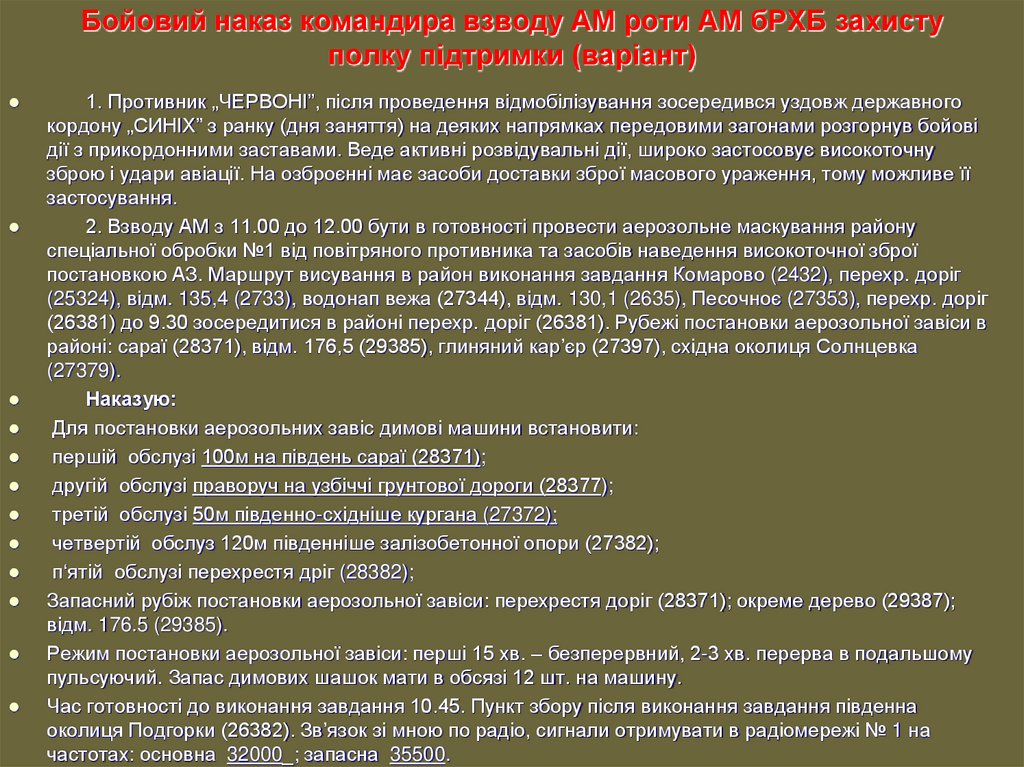

35. Бойовий наказ командира взводу АМ роти АМ бРХБ захисту полку підтримки (варіант)

1. Противник „ЧЕРВОНІ”, після проведення відмобілізування зосередився уздовж державного
кордону „СИНІХ” з ранку (дня заняття) на деяких напрямках передовими загонами розгорнув бойові
дії з прикордонними заставами. Веде активні розвідувальні дії, широко застосовує високоточну
зброю і удари авіації. На озброєнні має засоби доставки зброї масового ураження, тому можливе її
застосування.
2. Взводу АМ з 11.00 до 12.00 бути в готовності провести аерозольне маскування району
спеціальної обробки №1 від повітряного противника та засобів наведення високоточної зброї
постановкою АЗ. Маршрут висування в район виконання завдання Комарово (2432), перехр. доріг
(25324), відм. 135,4 (2733), водонап вежа (27344), відм. 130,1 (2635), Песочноє (27353), перехр. доріг
(26381) до 9.30 зосередитися в районі перехр. доріг (26381). Рубежі постановки аерозольної завіси в
районі: сараї (28371), відм. 176,5 (29385), глиняний кар’єр (27397), східна околиця Солнцевка
(27379).
Наказую:
Для постановки аерозольних завіс димові машини встановити:
першій обслузі 100м на південь сараї (28371);
другій обслузі праворуч на узбіччі грунтової дороги (28377);
третій обслузі 50м південно-східніше кургана (27372);
четвертій обслуз 120м південніше залізобетонної опори (27382);
п‘ятій обслузі перехрестя дріг (28382);
Запасний рубіж постановки аерозольної завіси: перехрестя доріг (28371); окреме дерево (29387);
відм. 176.5 (29385).
Режим постановки аерозольної завіси: перші 15 хв. – безперервний, 2-3 хв. перерва в подальшому
пульсуючий. Запас димових шашок мати в обсязі 12 шт. на машину.
Час готовності до виконання завдання 10.45. Пункт збору після виконання завдання південна
околиця Подгорки (26382). Зв’язок зі мною по радіо, сигнали отримувати в радіомережі № 1 на
частотах: основна 32000_; запасна 35500.

36. Бойовий наказ командира взводу АМ бРХБ захисту полку підтримки (продовження)

4. Сигнали оповіщення:
Сигнали управління та взаємодії:
– переміщення на запасний рубіж – «БАТУТ»;
– початок димопуску – «ДИМ»;
– кінець димопуску – «СТОП ДИМ»;
– перехід на запасну частоту – «МАНЕВР»;
– циркулярний – «ДАМБА»;
– почати рух визначеними маршрутами – «ВІТЕР»;
– збільшити швидкість – «ДОРОГА»;
– збільшити дістанцію між машинами – «БУРЯ»;
– зайняти укриття – «ГРІМ»;
5. Я знаходжусь ___________ Мій заступник командир першої обслуги ТДА-М.
