Применение высоковольтных измерительных трансформаторов

1.

Применение высоковольтных
измерительных
трансформаторов

2.

Предназначение высоковольтных
измерительных трансформаторов
1
3
Измерение
Сигнализация
2
4
Защита
Изоляция

3.

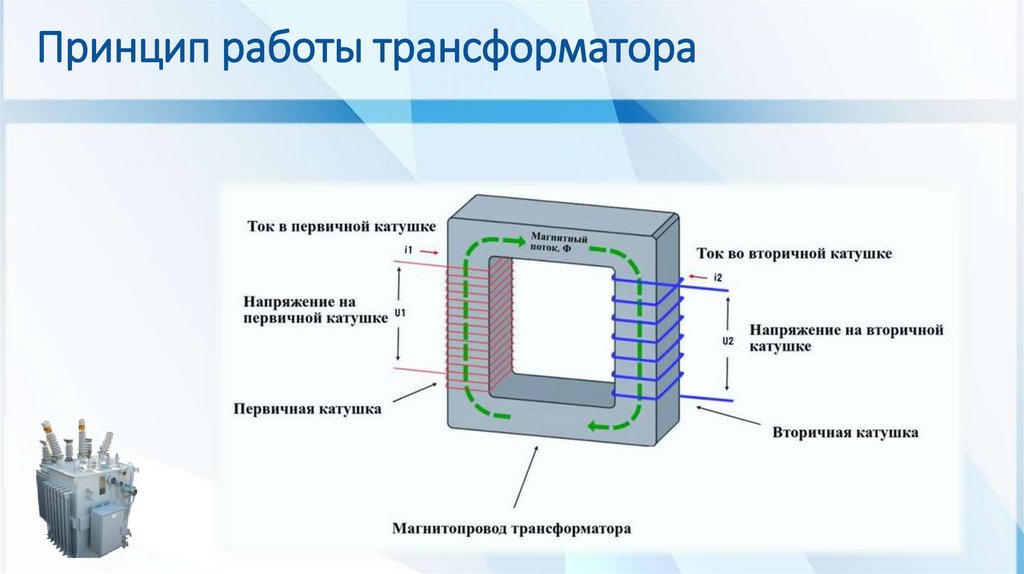

Принцип работы трансформатора

4.

Типы высоковольтных измерительных
трансформаторов
1
2
3
• Трансформаторы
для измерения
напряжения
• Трансформаторы
для измерения
тока
• Трансформаторы
для защиты

5.

Области применения ВИТ
Использование ВИТ для измерения параметров
электрических систем
1
Измерение напряжения
2
Измерение тока
3
Измерение мощности

6.

Области применения ВИТ
Применение ВИТ для регистрации аварийных режимов
Короткие замыкания
1
Перегрузки
2
3
Повреждения изоляции

7.

Области применения ВИТ
Измерительные устройства
Релейные устройства
Испол ь зование
В ИТ дл я питания
Управляющие устройства

8.

Техническое обслуживание
Не менее важным аспектом является периодическое
техническое обслуживание и контроль за состоянием
высоковольтных измерительных трансформаторов.

9.

Циф ровые высоковол ьтные
измерител ь ные трансф орматоры и их
преимущества
Точность
Циф ровые ВИТ имеют
более высокую
точность, чем
аналоговые .
Гибкость
Циф ровые ВИТ
могут быть
настроены для
выполнения
различных задач.
Надежность
Циф ровые ВИТ более надежны, чем аналоговые .

10.

СПАСИБО ЗА
ВНИМАНИЕ!
