Город и человек. Социальное значение дизайна и архитектуры в жизни человека

1.

Город и человек.
Социальное значение дизайна и архитектуры
в жизни человека
У р о к и 27–28
Ты – архитектор!
Замысел архитектурного проекта
и его осуществление
Приложение к уроку
«Как выполнить развёртку»

2.

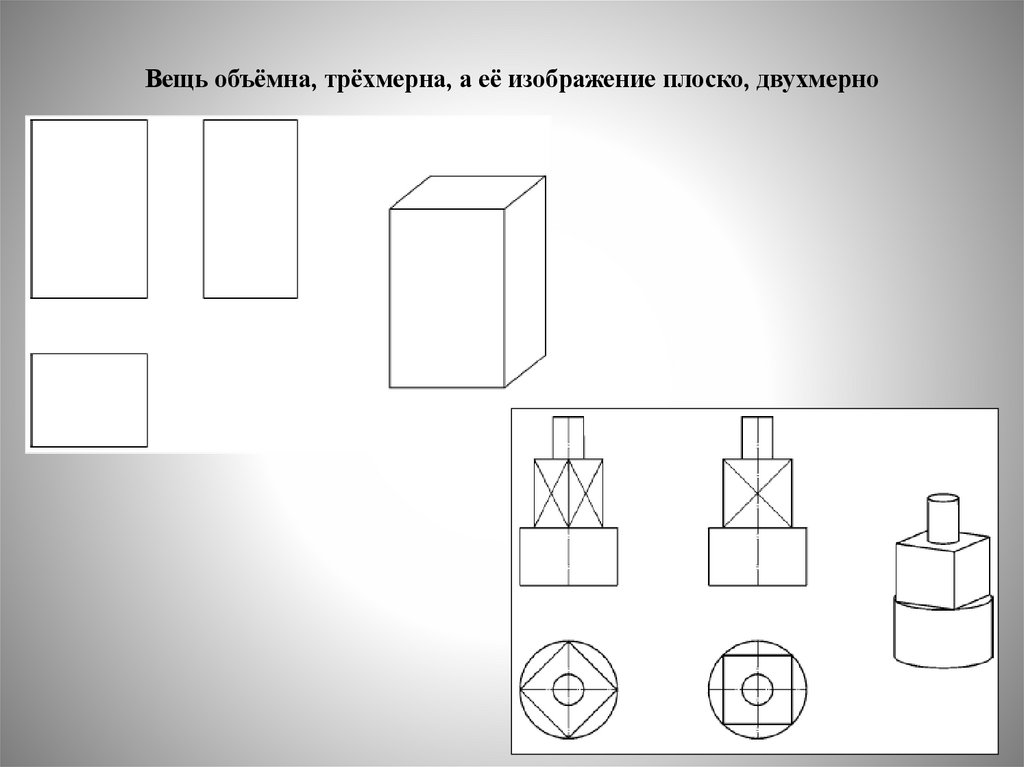

Вещь объёмна, трёхмерна, а её изображение плоско, двухмерно

3.

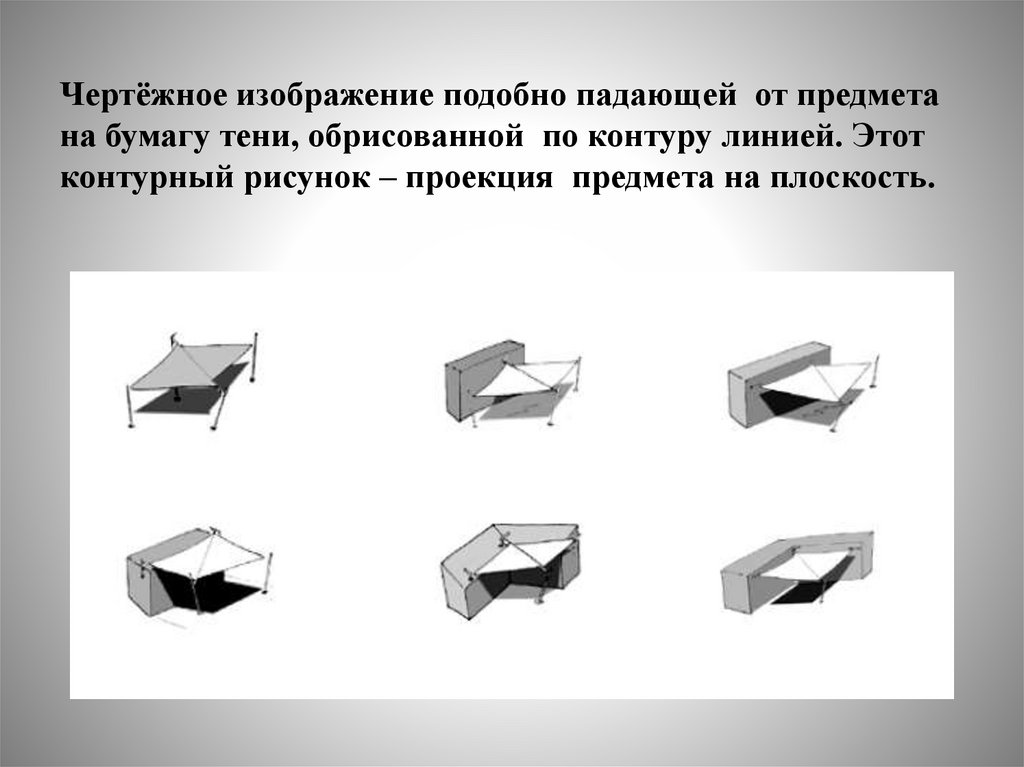

Чертёжное изображение подобно падающей от предмета
на бумагу тени, обрисованной по контуру линией. Этот
контурный рисунок – проекция предмета на плоскость.

4.

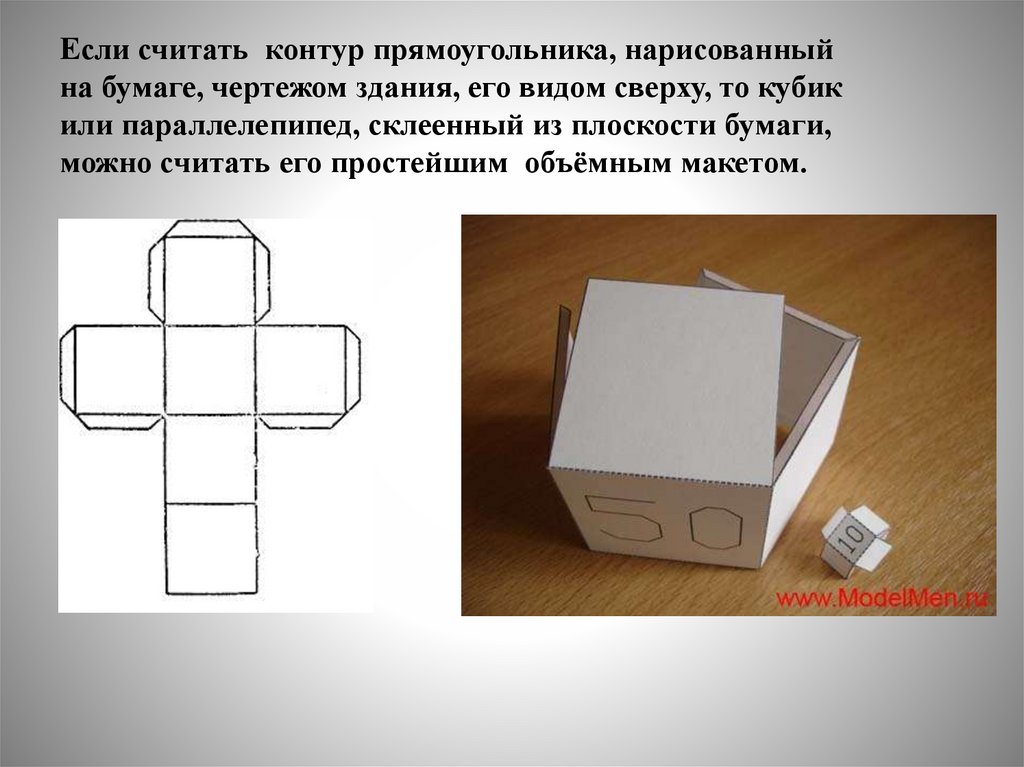

Если считать контур прямоугольника, нарисованный
на бумаге, чертежом здания, его видом сверху, то кубик
или параллелепипед, склеенный из плоскости бумаги,
можно считать его простейшим объёмным макетом.

5.

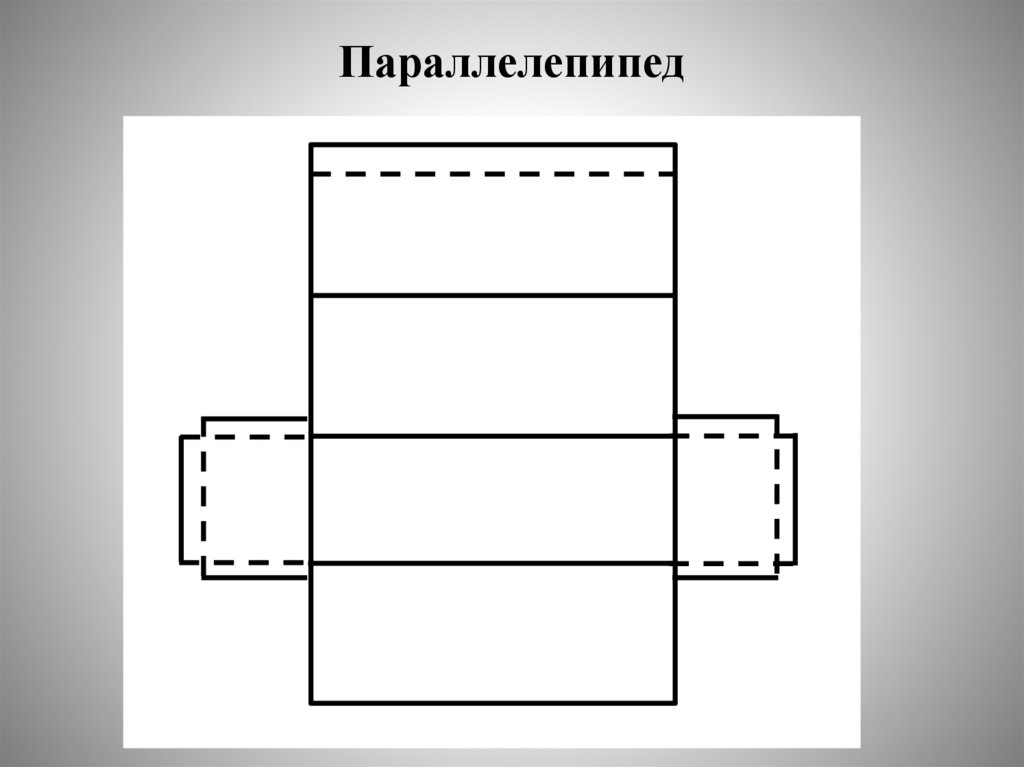

Параллелепипед

6.

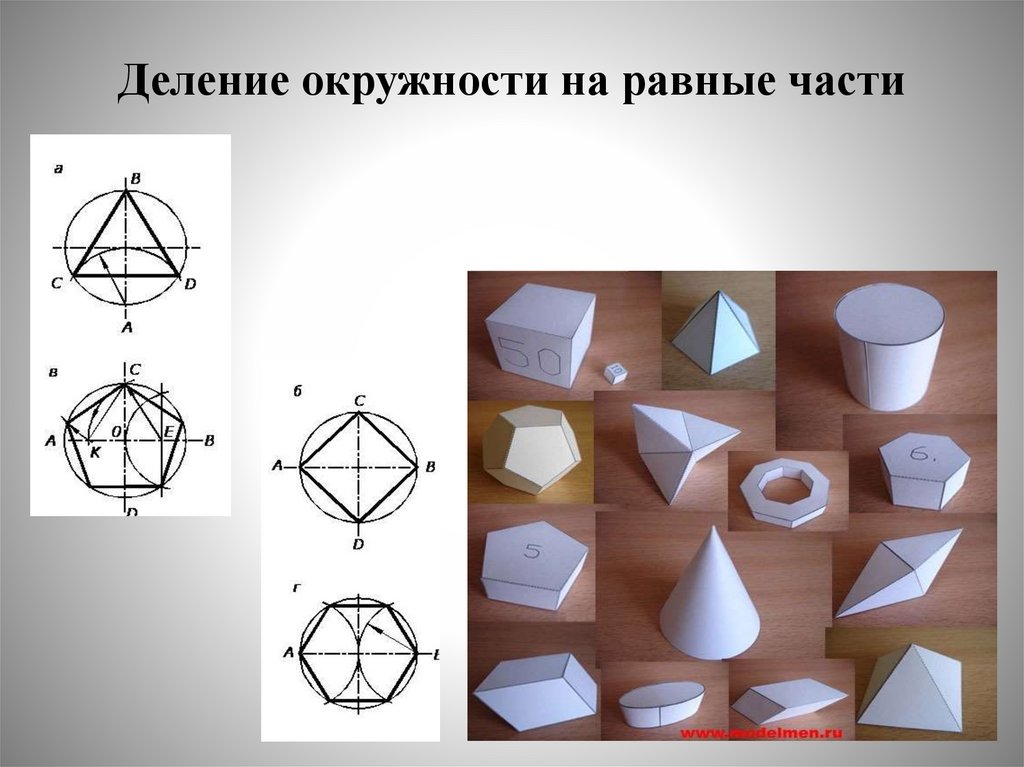

Деление окружности на равные части

7.

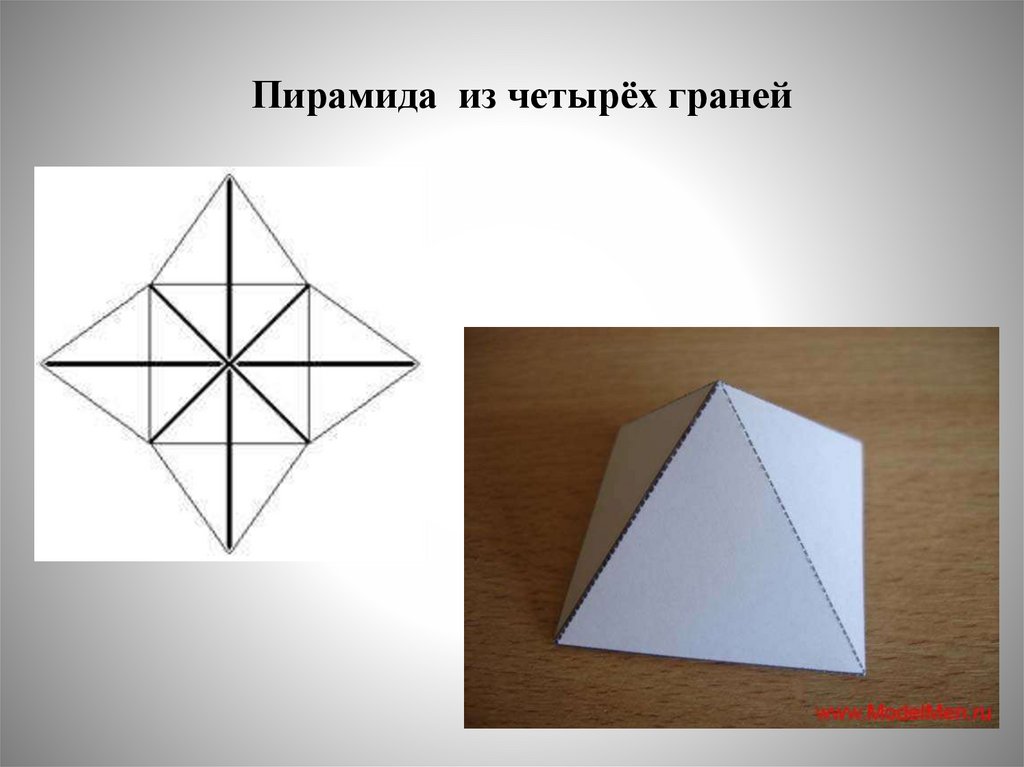

Пирамида из четырёх граней

8.

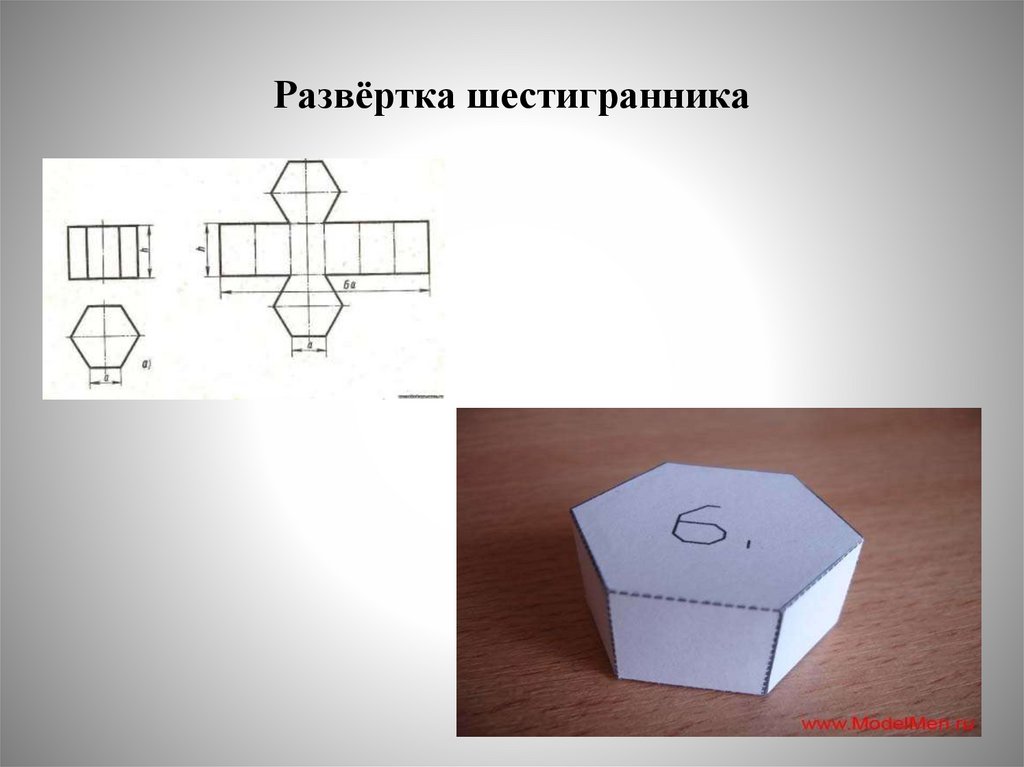

Развёртка шестигранника

9.

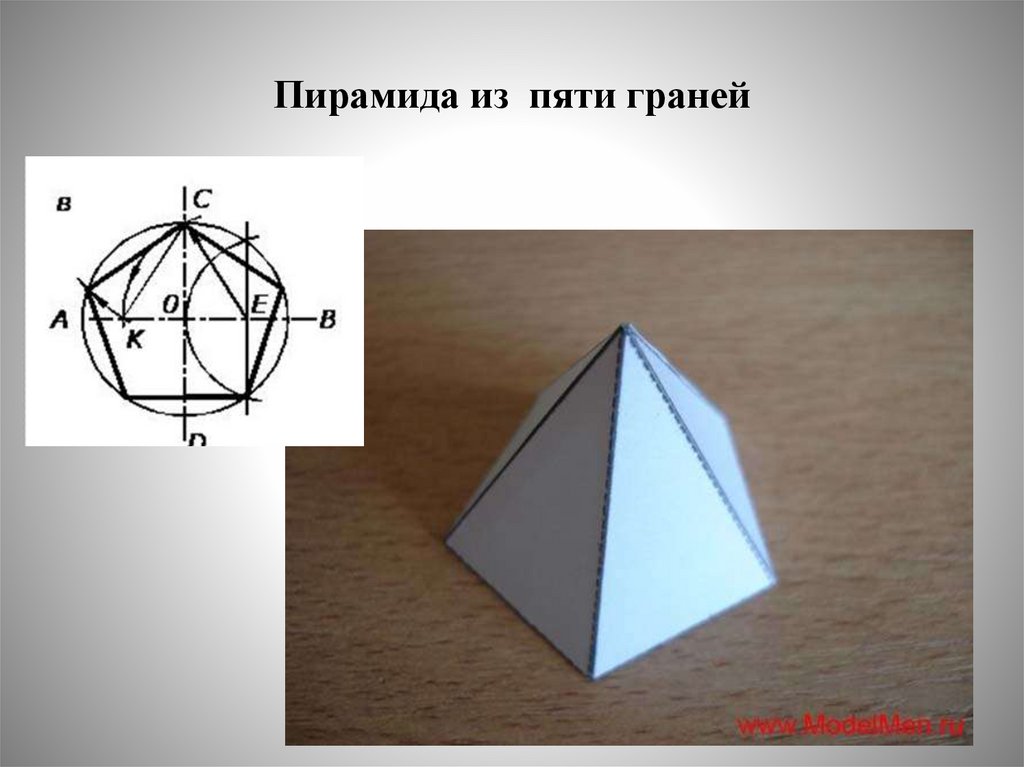

Пирамида из пяти граней

10.

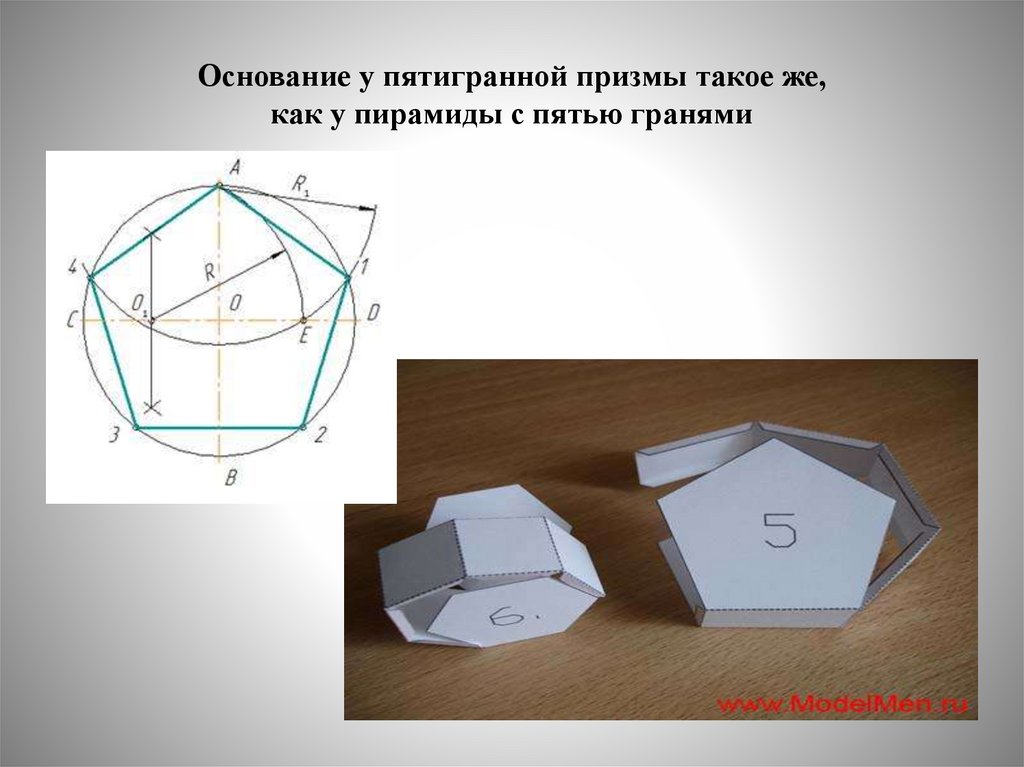

Основание у пятигранной призмы такое же,
как у пирамиды с пятью гранями

11.

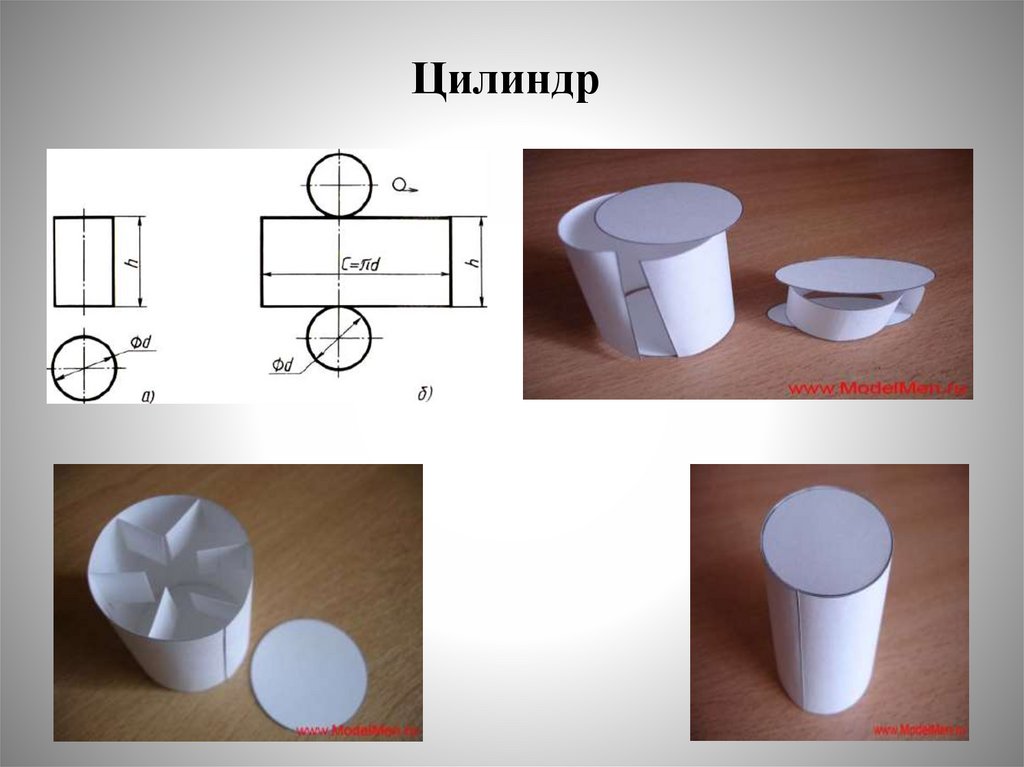

Цилиндр

12.

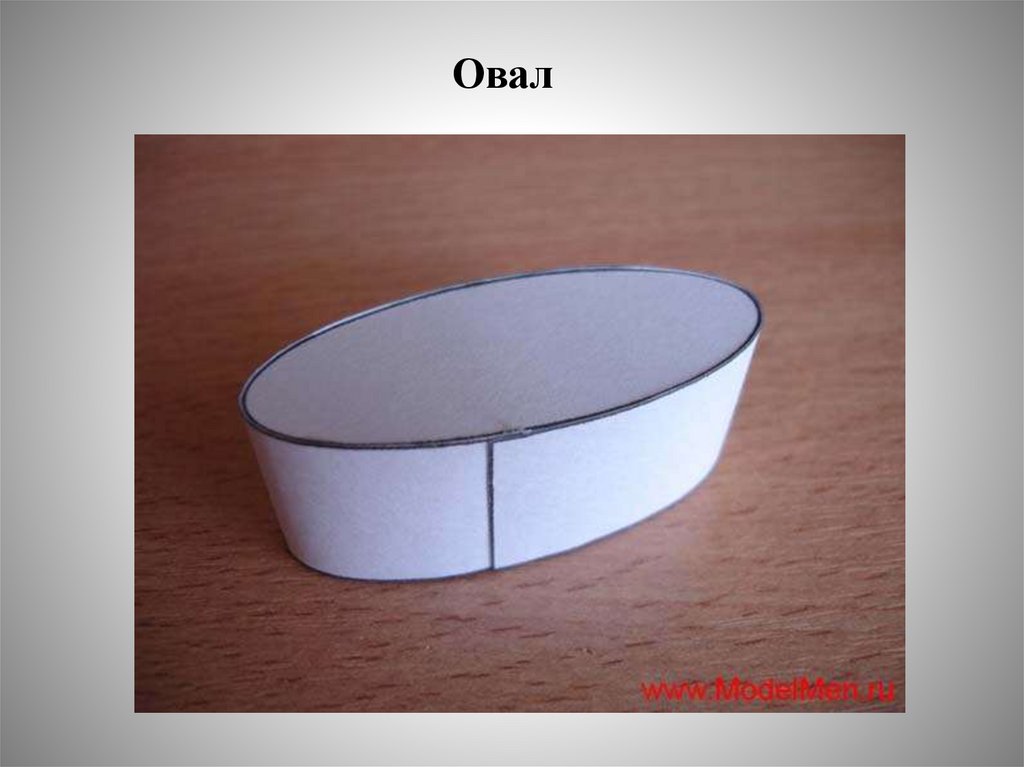

Овал

13.

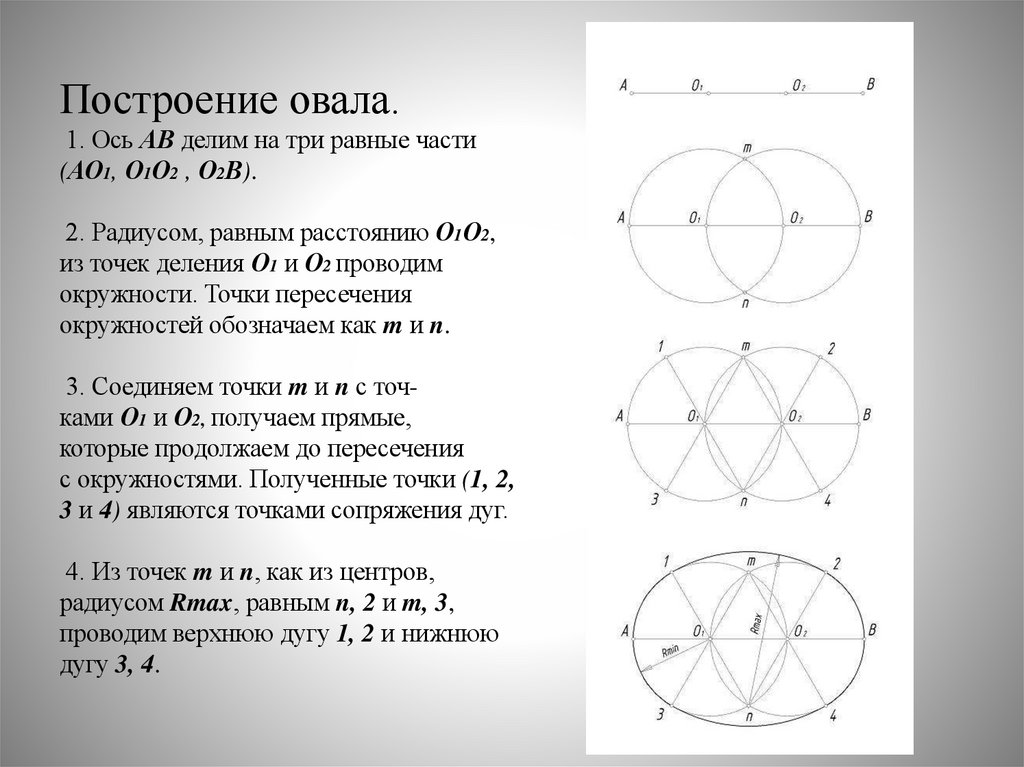

Построение овала.
1. Ось АВ делим на три равные части
(АО1, О1О2 , О2В).
2. Радиусом, равным расстоянию О1О2,
из точек деления О1 и О2 проводим
окружности. Точки пересечения
окружностей обозначаем как m и n.
3. Соединяем точки m и n с точками О1 и О2, получаем прямые,
которые продолжаем до пересечения
с окружностями. Полученные точки (1, 2,
3 и 4) являются точками сопряжения дуг.
4. Из точек m и n, как из центров,
радиусом Rmax, равным n, 2 и m, 3,
проводим верхнюю дугу 1, 2 и нижнюю
дугу 3, 4.

14.

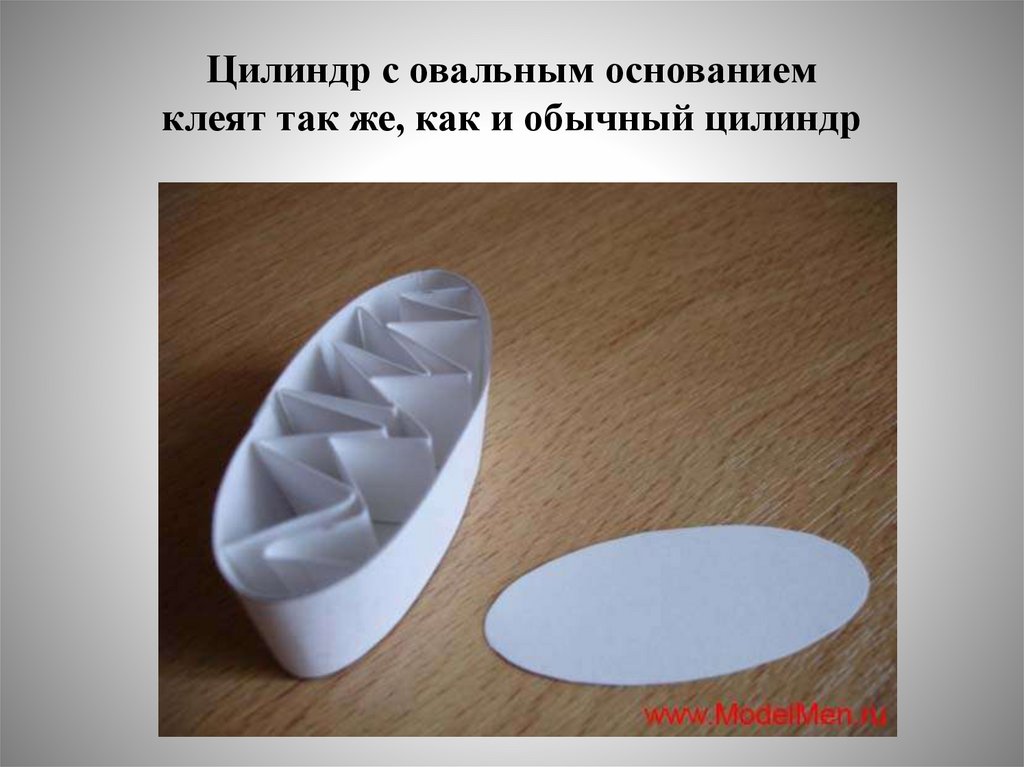

Цилиндр с овальным основанием
клеят так же, как и обычный цилиндр

15.

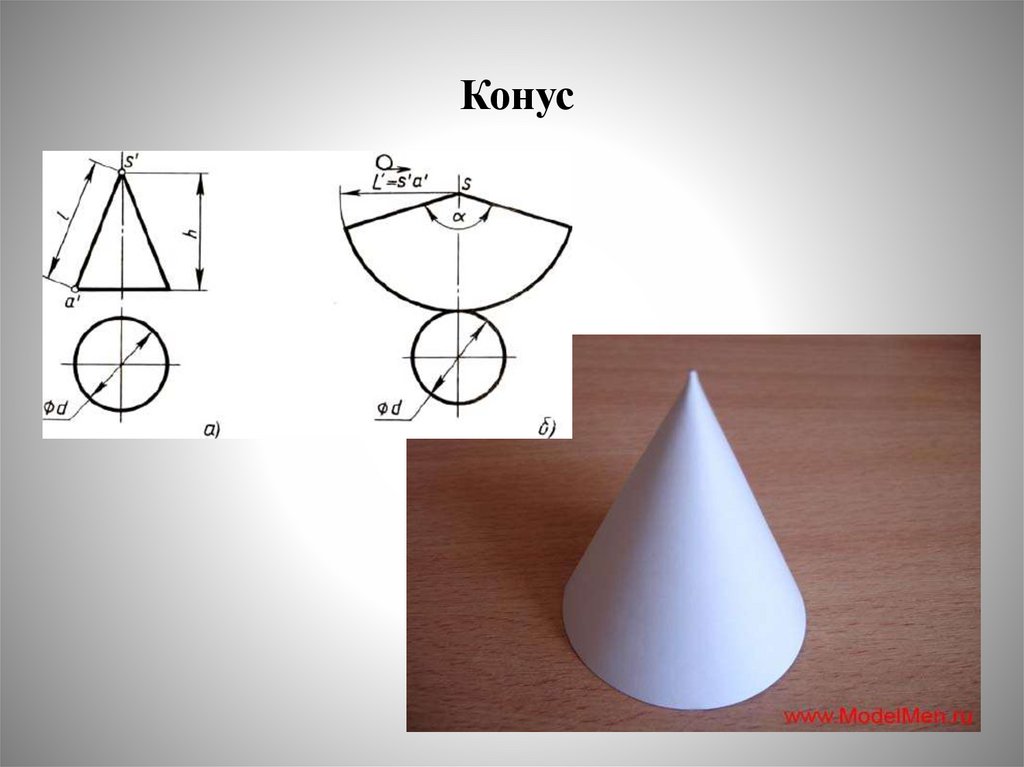

Конус

16.

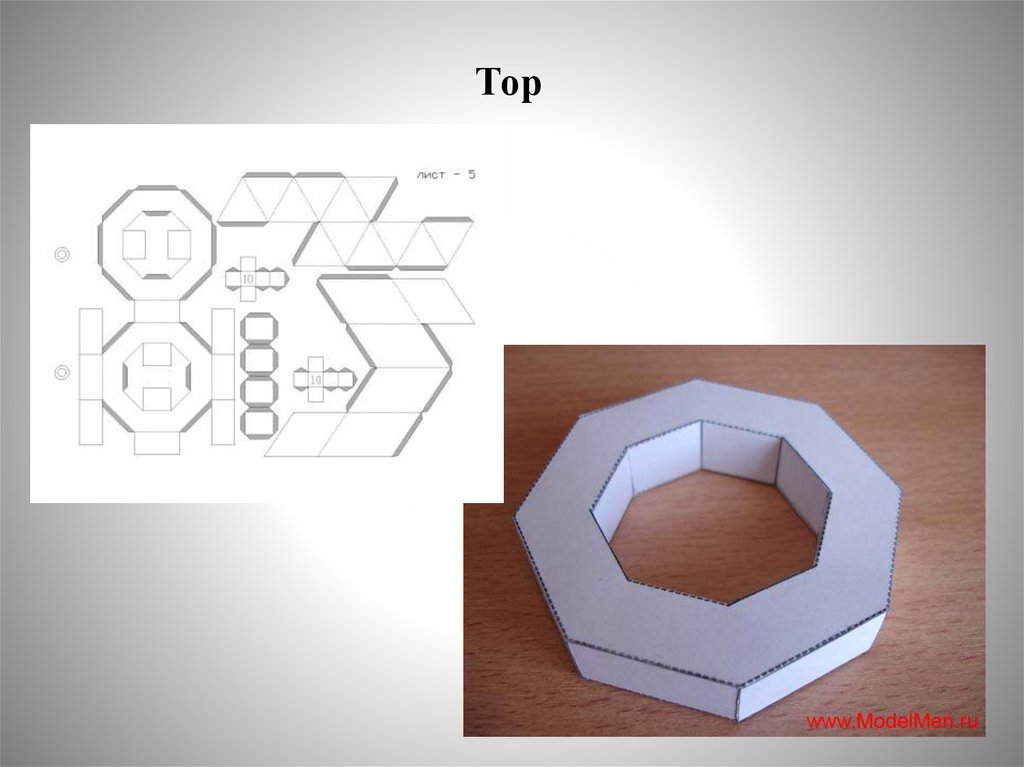

Тор

17.

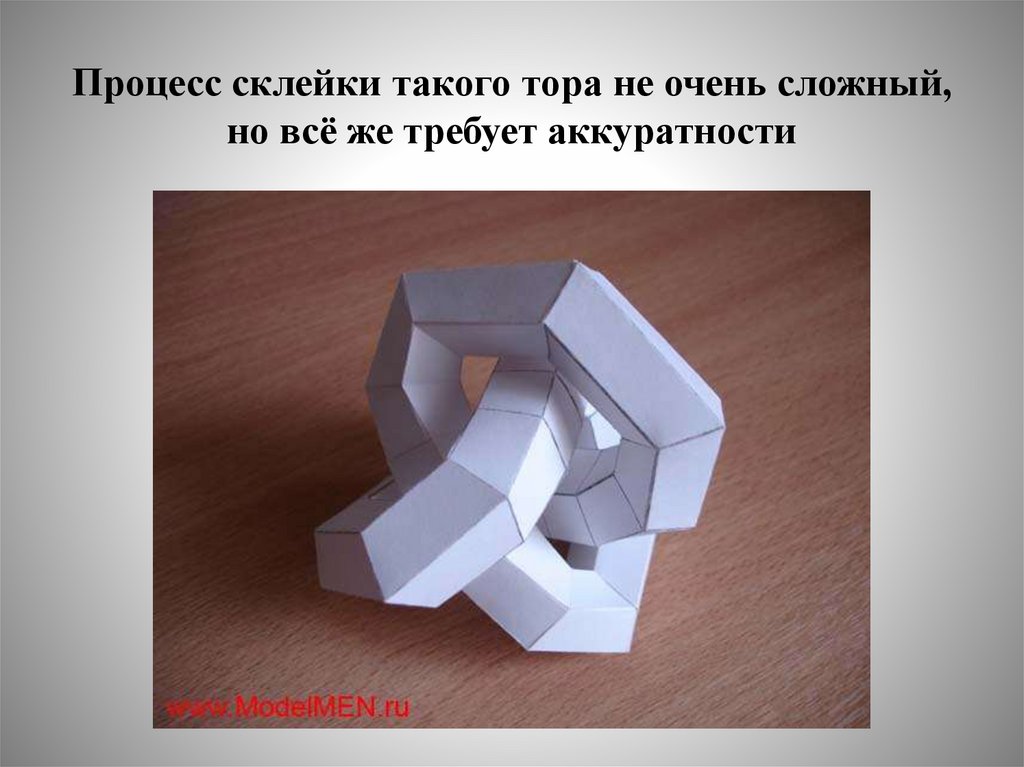

Процесс склейки такого тора не очень сложный,
но всё же требует аккуратности

18.

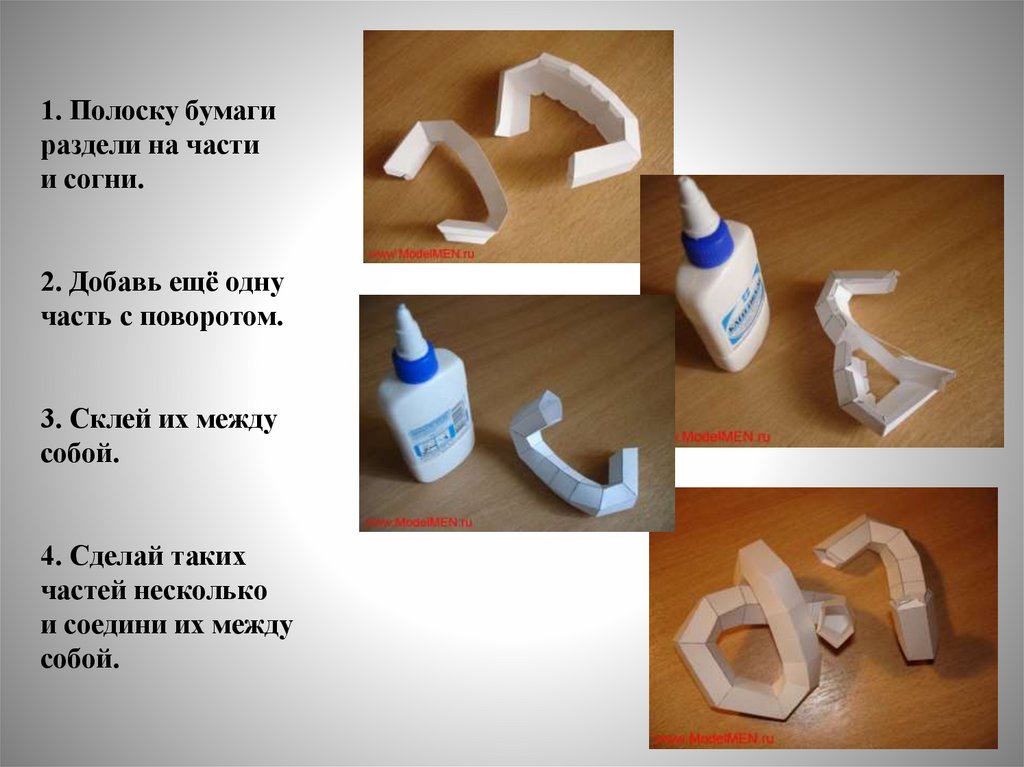

1. Полоску бумаги
раздели на части
и согни.
2. Добавь ещё одну
часть с поворотом.
3. Склей их между
собой.
4. Сделай таких
частей несколько
и соедини их между
собой.

19.

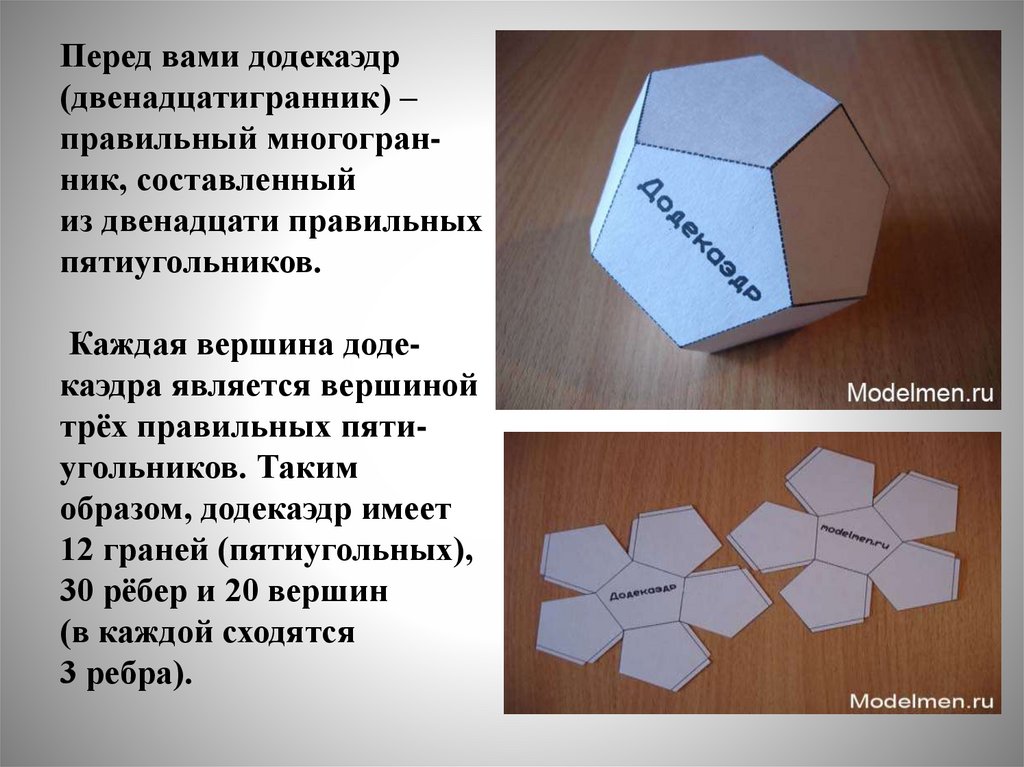

Перед вами додекаэдр
(двенадцатигранник) –
правильный многогранник, составленный
из двенадцати правильных
пятиугольников.
Каждая вершина додекаэдра является вершиной
трёх правильных пятиугольников. Таким
образом, додекаэдр имеет
12 граней (пятиугольных),
30 рёбер и 20 вершин
(в каждой сходятся
3 ребра).

20.

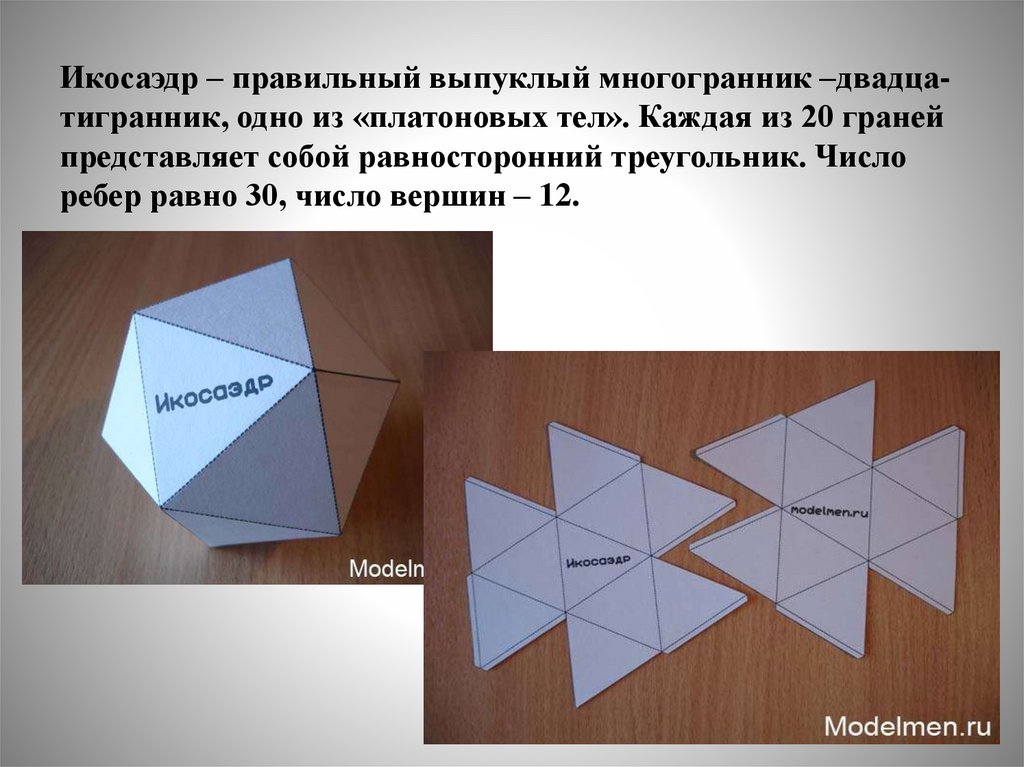

Икосаэдр – правильный выпуклый многогранник –двадцатигранник, одно из «платоновых тел». Каждая из 20 граней
представляет собой равносторонний треугольник. Число
ребер равно 30, число вершин – 12.

21.

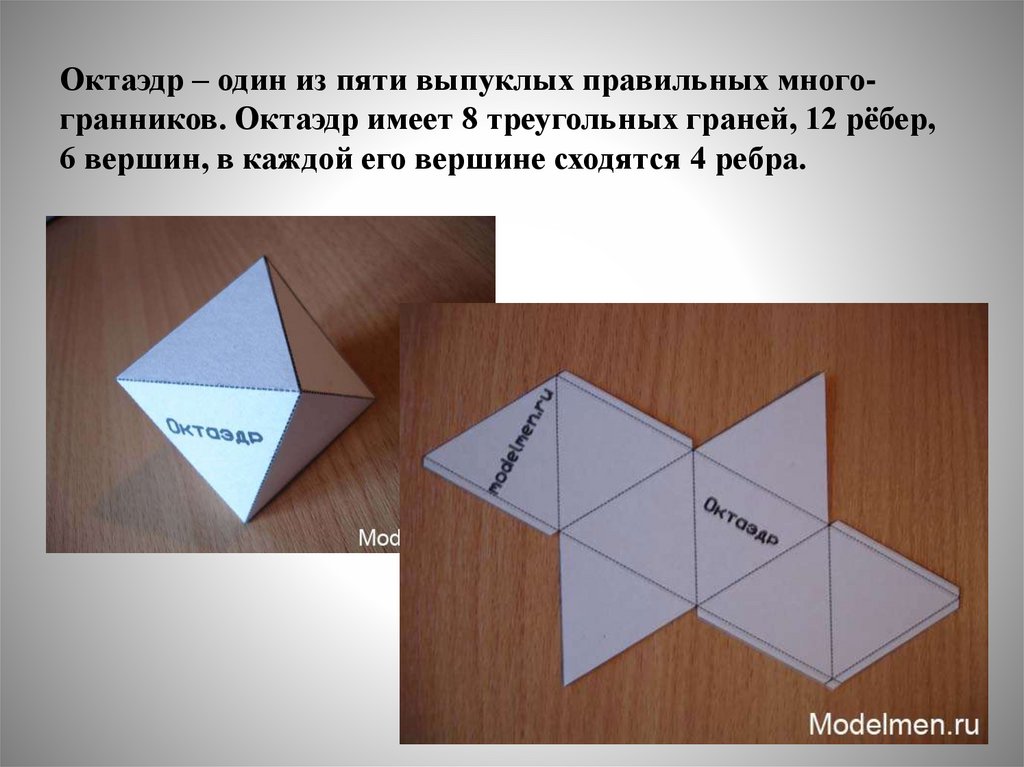

Октаэдр – один из пяти выпуклых правильных многогранников. Октаэдр имеет 8 треугольных граней, 12 рёбер,
6 вершин, в каждой его вершине сходятся 4 ребра.

22.

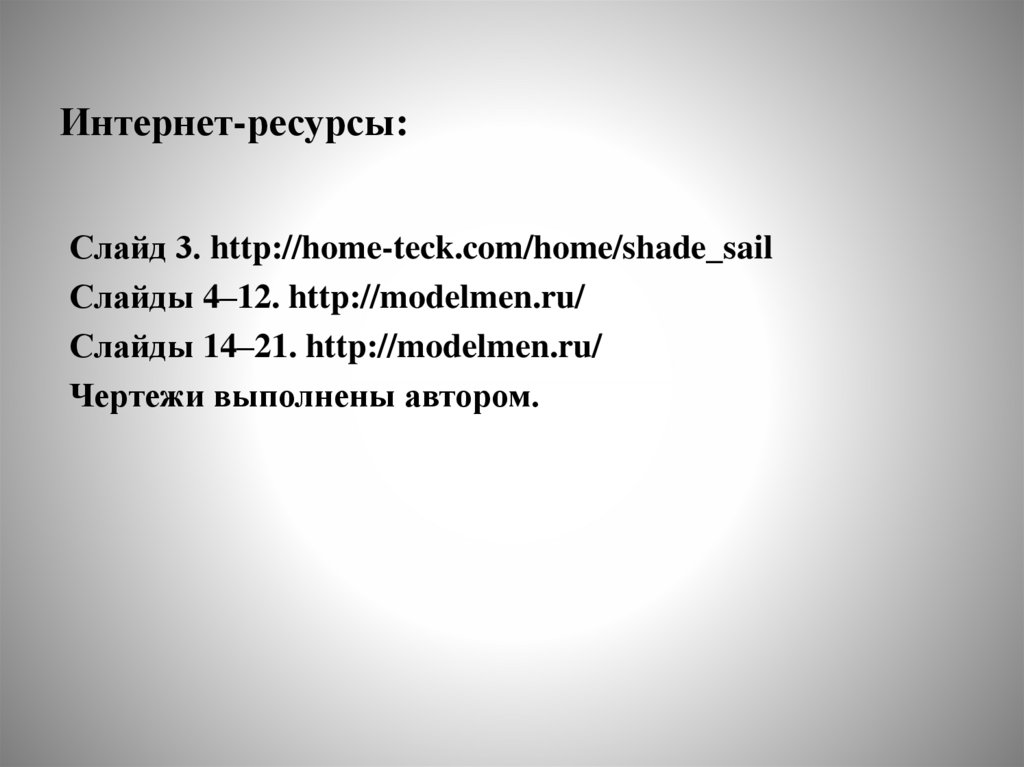

Интернет-ресурсы:
Слайд 3. http://home-teck.com/home/shade_sail
Слайды 4–12. http://modelmen.ru/
Слайды 14–21. http://modelmen.ru/
Чертежи выполнены автором.
