Основные цели, задачи и содержание инженерного обеспечения ВС РФ

1.

ВОЕННЫЙ УЧЕБНЫЙ ЦЕНТР
при ИВАНОВСКОМ ГОСУДАРСТВЕННОМ ЭНЕРГЕТИЧЕСКОМ УНИВЕРСИТЕТЕ
имени В.И. ЛЕНИНА
ТЕМА 8
«Основные цели, задачи и содержание инженерного обеспечения ВС
РФ. Инженерное оборудование и маскировка позиций тактических
подразделений Сухопутных войск. Инженерное обеспечение
элементов системы связи».
ЗАНЯТИЕ 5
Инженерное обеспечение элементов системы связи.
г. ИВАНОВО 2025 г.

2.

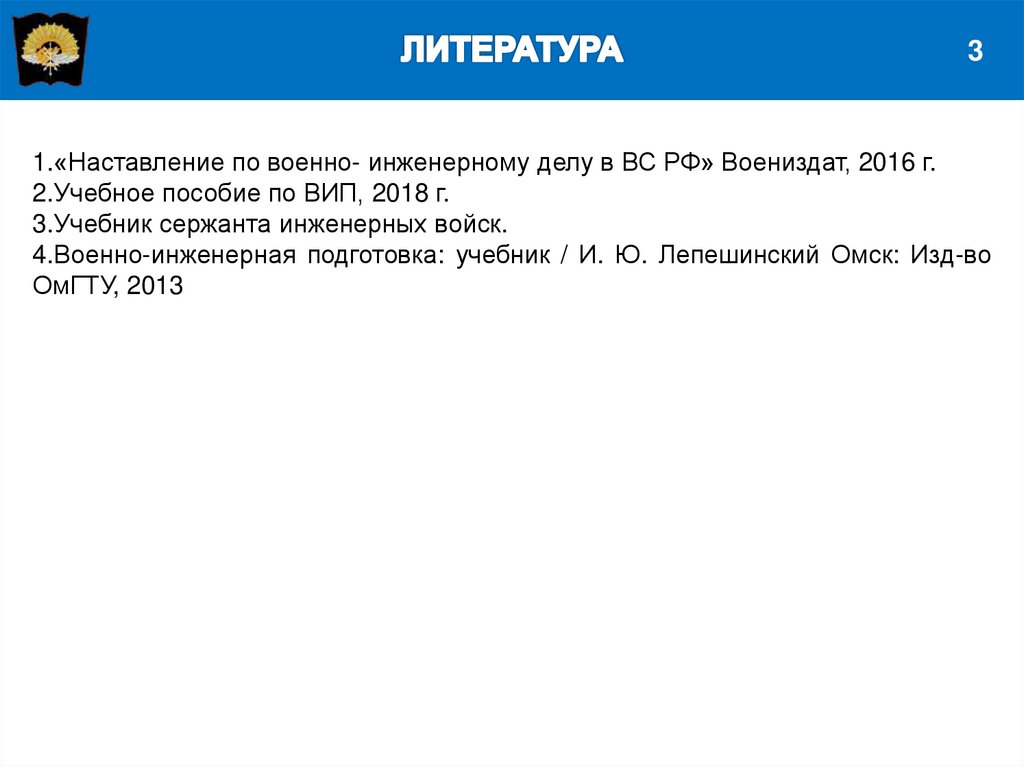

3
1.«Наставление по военно- инженерному делу в ВС РФ» Воениздат, 2016 г.
2.Учебное пособие по ВИП, 2018 г.
3.Учебник сержанта инженерных войск.
4.Военно-инженерная подготовка: учебник / И. Ю. Лепешинский Омск: Изд-во
ОмГТУ, 2013

3.

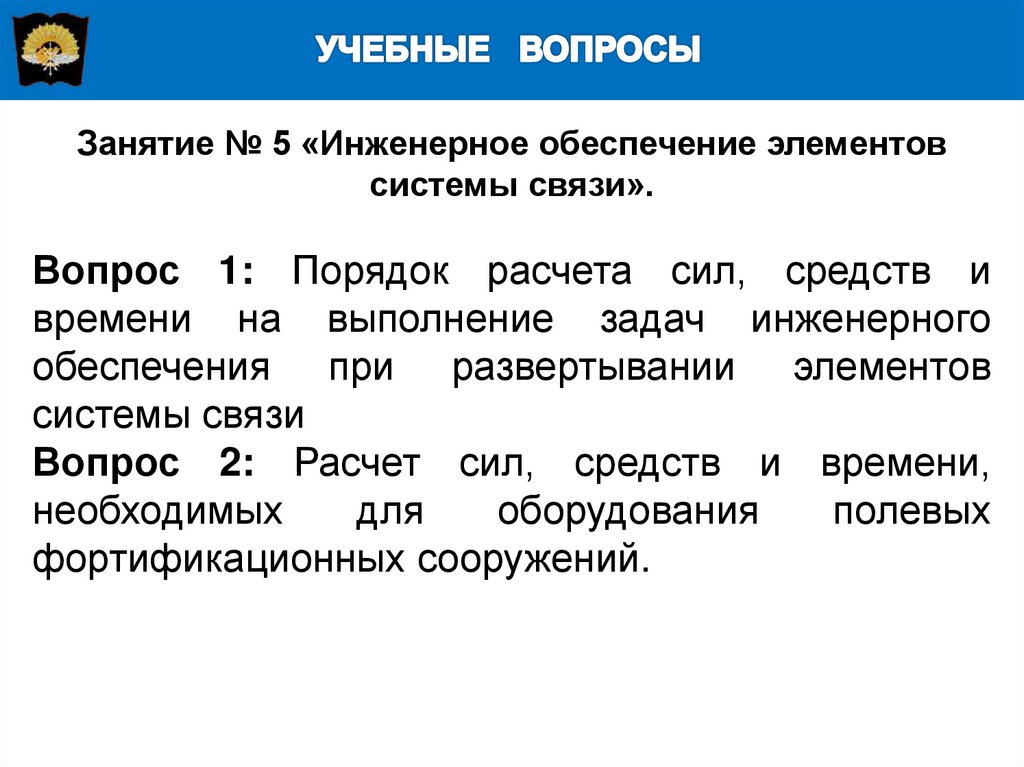

Занятие № 5 «Инженерное обеспечение элементов
системы связи».
Вопрос 1: Порядок расчета сил, средств и
времени на выполнение задач инженерного
обеспечения при развертывании элементов
системы связи
Вопрос 2: Расчет сил, средств и времени,
необходимых
для
оборудования
полевых
фортификационных сооружений.

4.

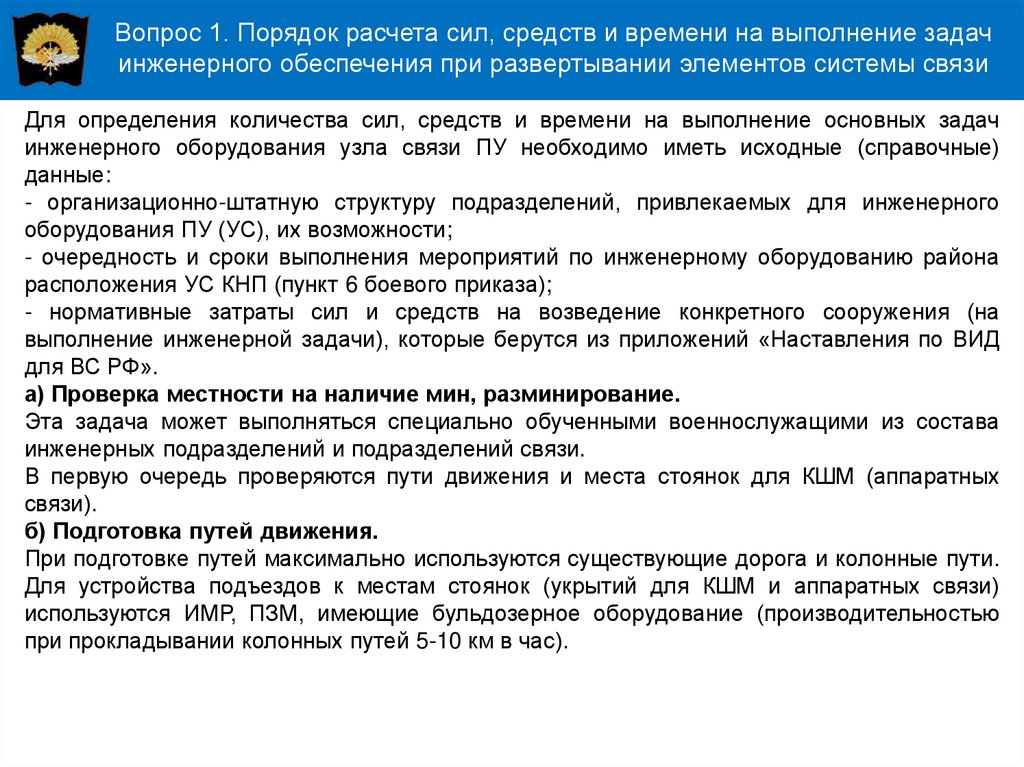

Вопрос 1. Порядок расчета сил, средств и времени на выполнение задач
инженерного обеспечения при развертывании элементов системы связи
Для определения количества сил, средств и времени на выполнение основных задач
инженерного оборудования узла связи ПУ необходимо иметь исходные (справочные)
данные:
- организационно-штатную структуру подразделений, привлекаемых для инженерного
оборудования ПУ (УС), их возможности;
- очередность и сроки выполнения мероприятий по инженерному оборудованию района
расположения УС КНП (пункт 6 боевого приказа);
- нормативные затраты сил и средств на возведение конкретного сооружения (на
выполнение инженерной задачи), которые берутся из приложений «Наставления по ВИД
для ВС РФ».
а) Проверка местности на наличие мин, разминирование.
Эта задача может выполняться специально обученными военнослужащими из состава
инженерных подразделений и подразделений связи.
В первую очередь проверяются пути движения и места стоянок для КШМ (аппаратных
связи).
б) Подготовка путей движения.
При подготовке путей максимально используются существующие дорога и колонные пути.
Для устройства подъездов к местам стоянок (укрытий для КШМ и аппаратных связи)
используются ИМР, ПЗМ, имеющие бульдозерное оборудование (производительностью
при прокладывании колонных путей 5-10 км в час).

5.

Вопрос 1. Порядок расчета сил, средств и времени на выполнение задач
инженерного обеспечения при развертывании элементов системы связи

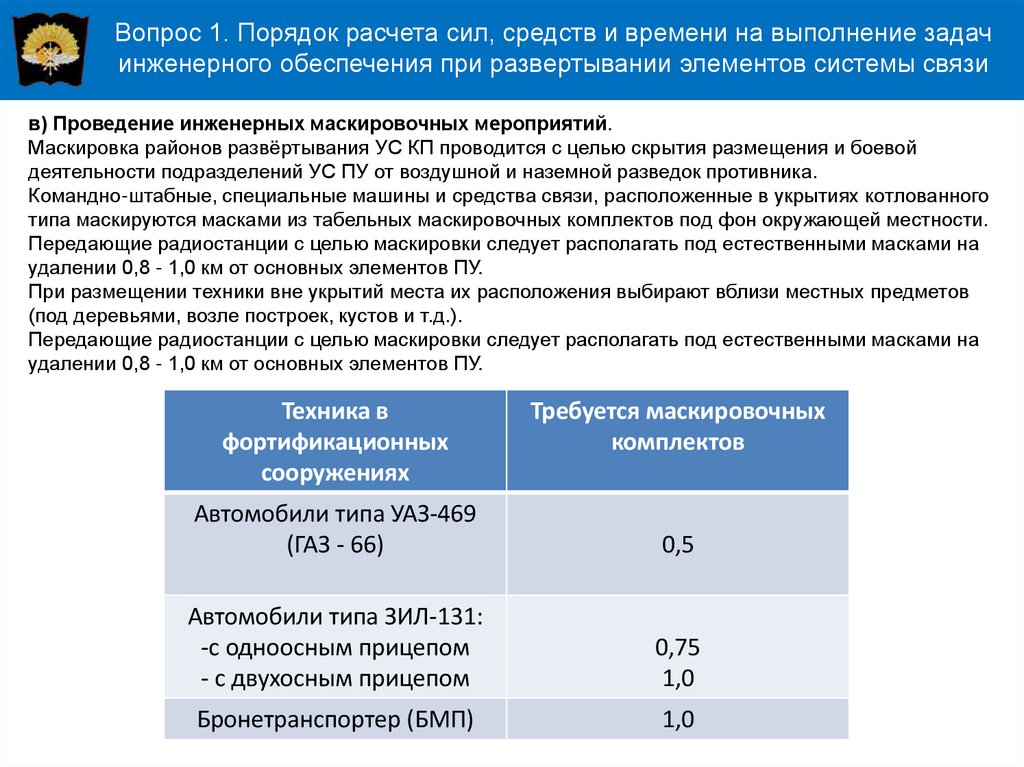

в) Проведение инженерных маскировочных мероприятий.
Маскировка районов развёртывания УС КП проводится с целью скрытия размещения и боевой
деятельности подразделений УС ПУ от воздушной и наземной разведок противника.
Командно-штабные, специальные машины и средства связи, расположенные в укрытиях котлованного
типа маскируются масками из табельных маскировочных комплектов под фон окружающей местности.
Передающие радиостанции с целью маскировки следует располагать под естественными масками на
удалении 0,8 - 1,0 км от основных элементов ПУ.
При размещении техники вне укрытий места их расположения выбирают вблизи местных предметов
(под деревьями, возле построек, кустов и т.д.).
Передающие радиостанции с целью маскировки следует располагать под естественными масками на
удалении 0,8 - 1,0 км от основных элементов ПУ.
Техника в
фортификационных
сооружениях
Требуется маскировочных
комплектов
Автомобили типа УАЗ-469
(ГАЗ - 66)
0,5
Автомобили типа ЗИЛ-131:
-с одноосным прицепом
- с двухосным прицепом
0,75
1,0
Бронетранспортер (БМП)
1,0

6.

Вопрос 1. Порядок расчета сил, средств и времени на выполнение задач
инженерного обеспечения при развертывании элементов системы связи

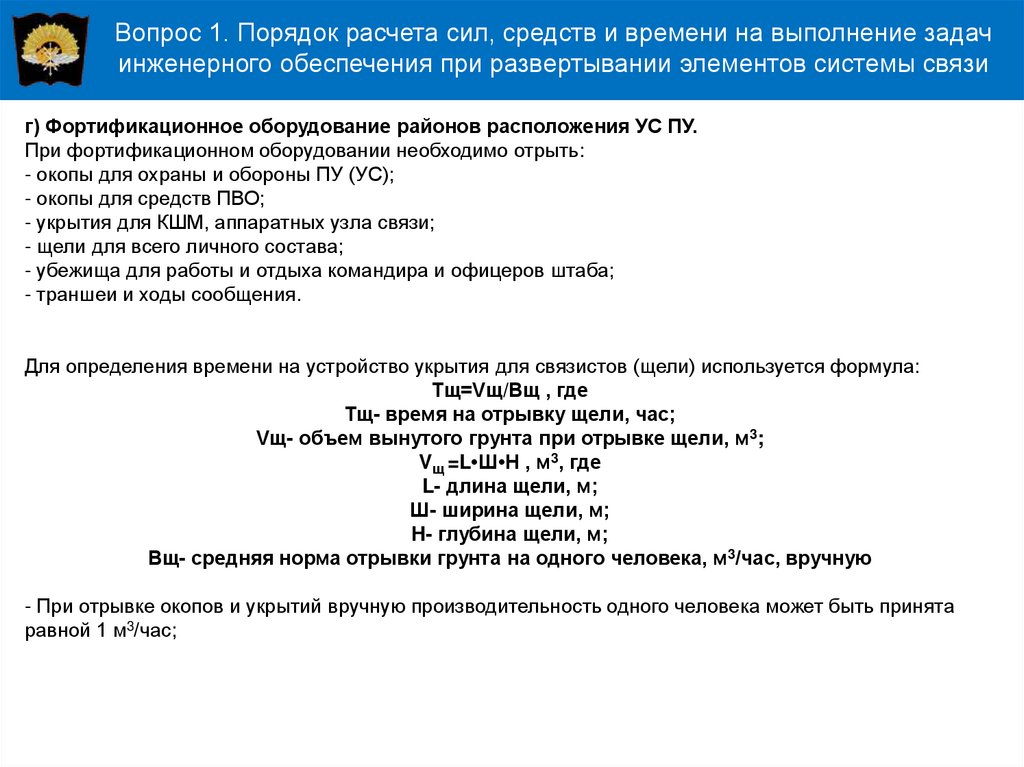

г) Фортификационное оборудование районов расположения УС ПУ.
При фортификационном оборудовании необходимо отрыть:
- окопы для охраны и обороны ПУ (УС);
- окопы для средств ПВО;
- укрытия для КШМ, аппаратных узла связи;
- щели для всего личного состава;
- убежища для работы и отдыха командира и офицеров штаба;
- траншеи и ходы сообщения.
Для определения времени на устройство укрытия для связистов (щели) используется формула:
Тщ=Vщ/Вщ , где
Тщ- время на отрывку щели, час;
Vщ- объем вынутого грунта при отрывке щели, м3;
Vщ =L•Ш•Н , м3, где
L- длина щели, м;
Ш- ширина щели, м;
H- глубина щели, м;
Вщ- средняя норма отрывки грунта на одного человека, м3/час, вручную
- При отрывке окопов и укрытий вручную производительность одного человека может быть принята
равной 1 м3/час;

7.

Вопрос 1. Порядок расчета сил, средств и времени на выполнение задач
инженерного обеспечения при развертывании элементов системы связи

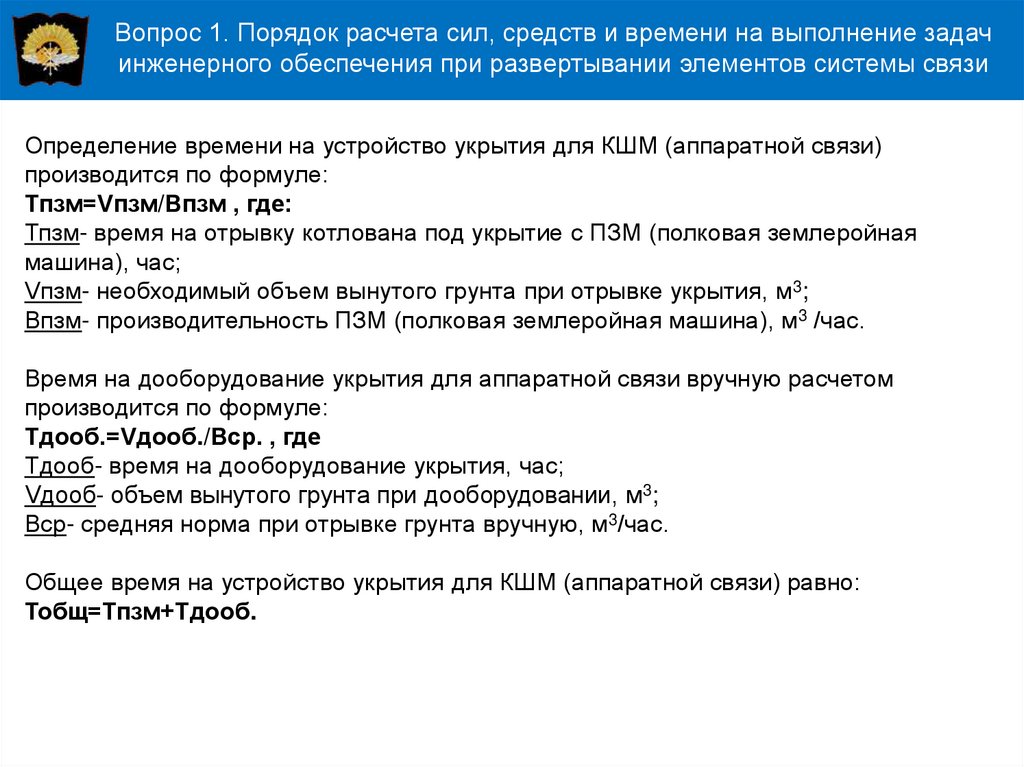

Определение времени на устройство укрытия для КШМ (аппаратной связи)
производится по формуле:
Тпзм=Vпзм/Впзм , где:
Тпзм- время на отрывку котлована под укрытие с ПЗМ (полковая землеройная
машина), час;
Vпзм- необходимый объем вынутого грунта при отрывке укрытия, м3;
Впзм- производительность ПЗМ (полковая землеройная машина), м3 /час.
Время на дооборудование укрытия для аппаратной связи вручную расчетом
производится по формуле:
Тдооб.=Vдооб./Вср. , где
Тдооб- время на дооборудование укрытия, час;
Vдооб- объем вынутого грунта при дооборудовании, м3;
Вср- средняя норма при отрывке грунта вручную, м3/час.
Общее время на устройство укрытия для КШМ (аппаратной связи) равно:
Тобщ=Тпзм+Тдооб.

8.

Вопрос 1. Порядок расчета сил, средств и времени на выполнение задач
инженерного обеспечения при развертывании элементов системы связи

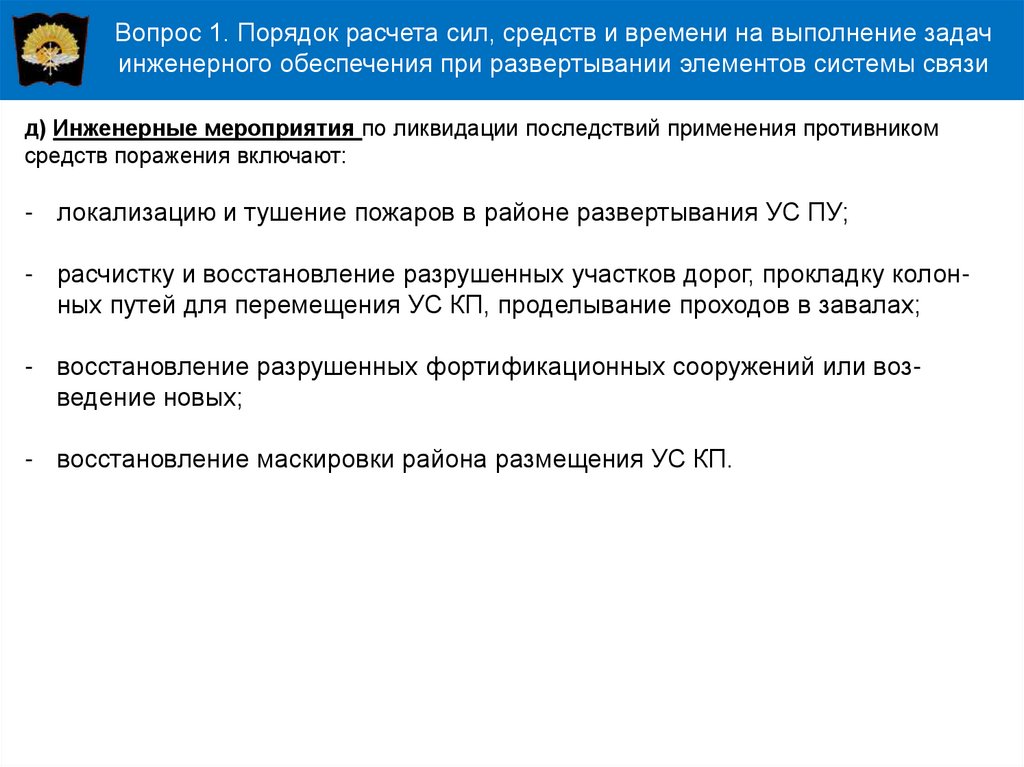

д) Инженерные мероприятия по ликвидации последствий применения противником
средств поражения включают:
- локализацию и тушение пожаров в районе развертывания УС ПУ;
- расчистку и восстановление разрушенных участков дорог, прокладку колонных путей для перемещения УС КП, проделывание проходов в завалах;
- восстановление разрушенных фортификационных сооружений или возведение новых;
- восстановление маскировки района размещения УС КП.

9.

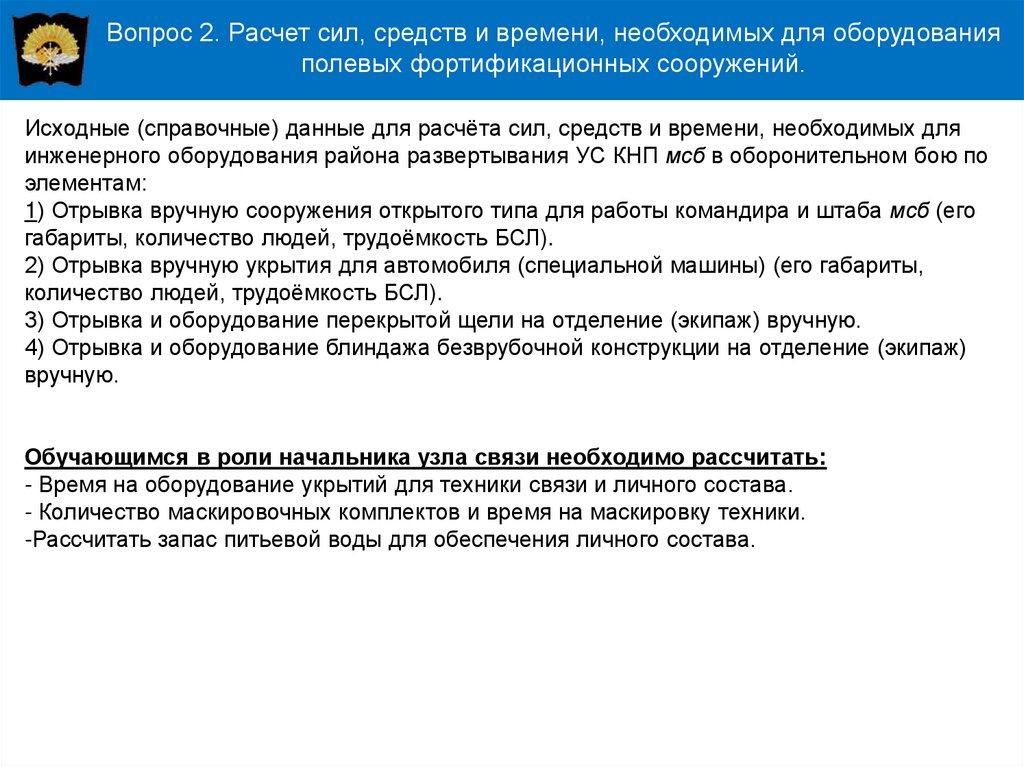

Вопрос 2. Расчет сил, средств и времени, необходимых для оборудования
полевых фортификационных сооружений.
Исходные (справочные) данные для расчёта сил, средств и времени, необходимых для
инженерного оборудования района развертывания УС КНП мсб в оборонительном бою по
элементам:
1) Отрывка вручную сооружения открытого типа для работы командира и штаба мсб (его
габариты, количество людей, трудоёмкость БСЛ).
2) Отрывка вручную укрытия для автомобиля (специальной машины) (его габариты,
количество людей, трудоёмкость БСЛ).
3) Отрывка и оборудование перекрытой щели на отделение (экипаж) вручную.
4) Отрывка и оборудование блиндажа безврубочной конструкции на отделение (экипаж)
вручную.
Обучающимся в роли начальника узла связи необходимо рассчитать:
- Время на оборудование укрытий для техники связи и личного состава.
- Количество маскировочных комплектов и время на маскировку техники.
-Рассчитать запас питьевой воды для обеспечения личного состава.

10.

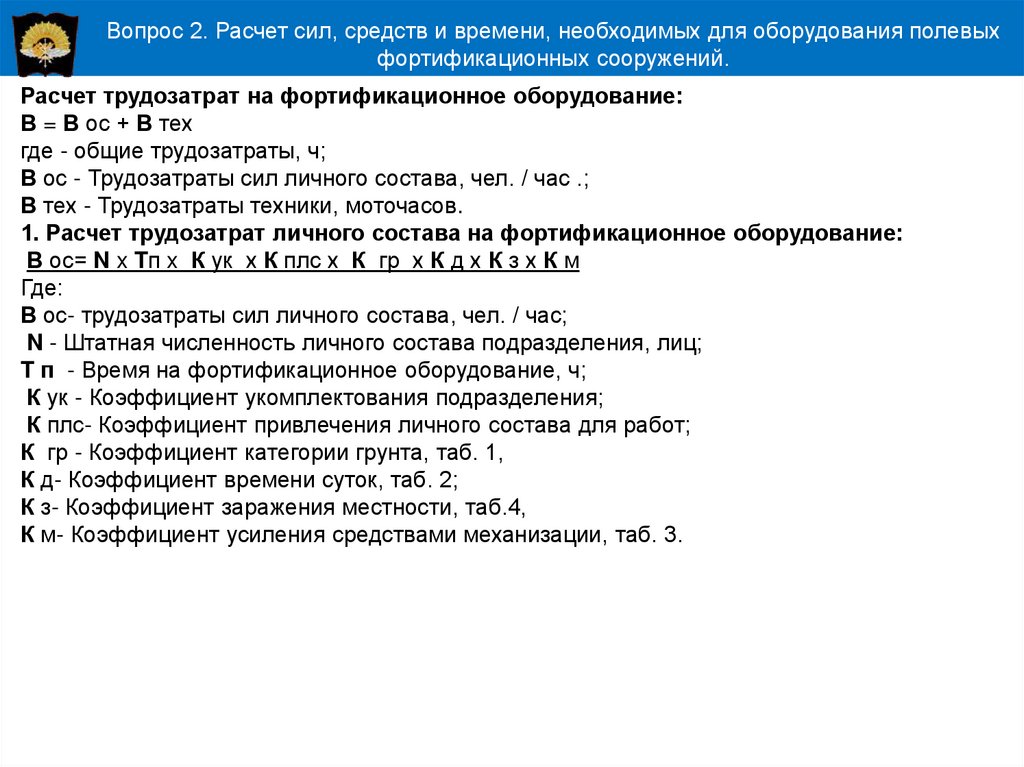

Вопрос 2. Расчет сил, средств и времени, необходимых для оборудования полевых
фортификационных сооружений.
Расчет трудозатрат на фортификационное оборудование:
В = В ос + В тех
где - общие трудозатраты, ч;
В ос - Трудозатраты сил личного состава, чел. / час .;
В тех - Трудозатраты техники, моточасов.
1. Расчет трудозатрат личного состава на фортификационное оборудование:
В ос= N x Tп x К ук х К плс х К гр х К д х К з х К м
Где:
В ос- трудозатраты сил личного состава, чел. / час;
N - Штатная численность личного состава подразделения, лиц;
T п - Время на фортификационное оборудование, ч;
К ук - Коэффициент укомплектования подразделения;
К плс- Коэффициент привлечения личного состава для работ;
К гр - Коэффициент категории грунта, таб. 1,
К д- Коэффициент времени суток, таб. 2;
К з- Коэффициент заражения местности, таб.4,
К м- Коэффициент усиления средствами механизации, таб. 3.

11.

Вопрос 2. Расчет сил, средств и времени, необходимых для оборудования
полевых фортификационных сооружений.

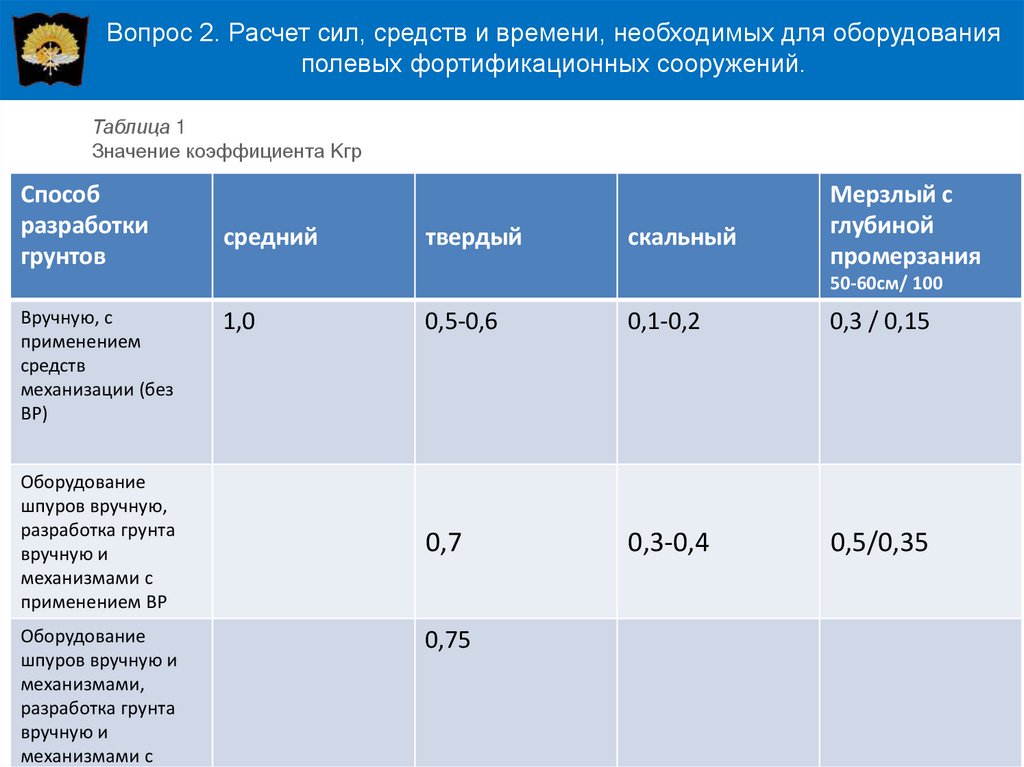

Таблица 1
Значение коэффициента Κгр
Способ
разработки
грунтов
средний
твердый
скальный
Мерзлый с
глубиной
промерзания
50-60см/ 100
Вручную, с
применением
средств
механизации (без
ВР)
Оборудование
шпуров вручную,
разработка грунта
вручную и
механизмами с
применением ВР
Оборудование
шпуров вручную и
механизмами,
разработка грунта
вручную и
механизмами с
1,0
0,5-0,6
0,1-0,2
0,3 / 0,15
0,7
0,3-0,4
0,5/0,35
0,75

12.

Вопрос 2. Расчет сил, средств и времени, необходимых для оборудования полевых
фортификационных сооружений.

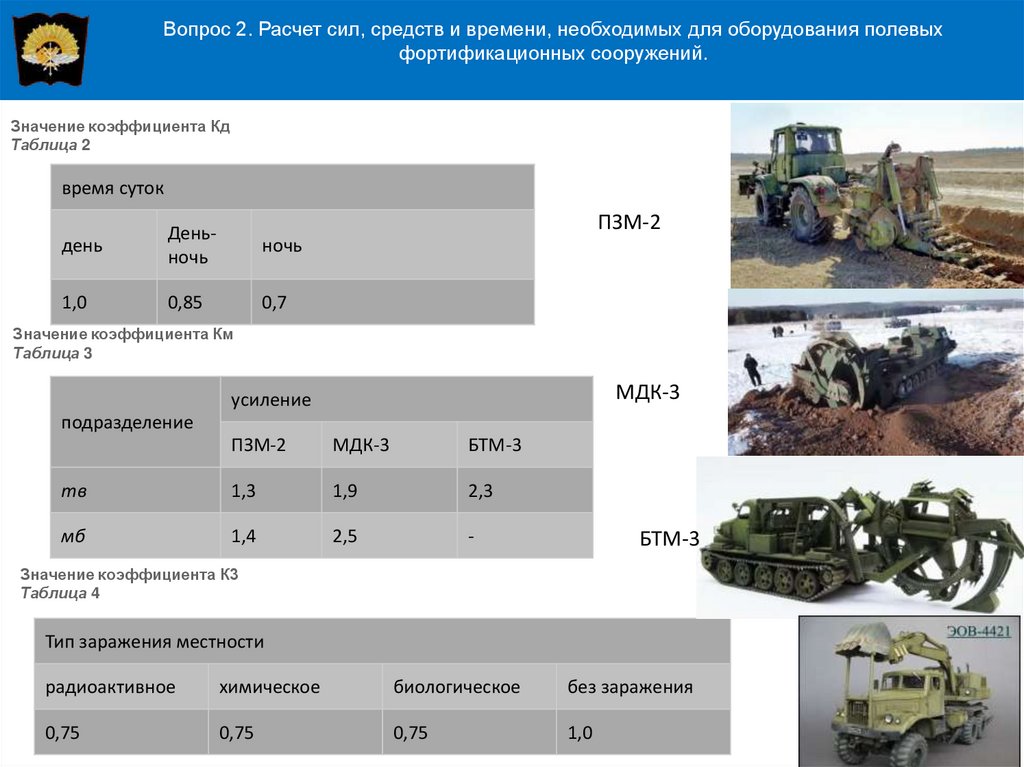

Значение коэффициента Кд
Таблица 2
время суток
ПЗМ-2
день
Деньночь
ночь
1,0
0,85
0,7
Значение коэффициента Км
Таблица 3
МДК-3
усиление
подразделение
ПЗМ-2
МДК-3
БТМ-3
тв
1,3
1,9
2,3
мб
1,4
2,5
-
БТМ-3
Значение коэффициента К3
Таблица 4
Тип заражения местности
радиоактивное
химическое
биологическое
без заражения
0,75
0,75
0,75
1,0

13.

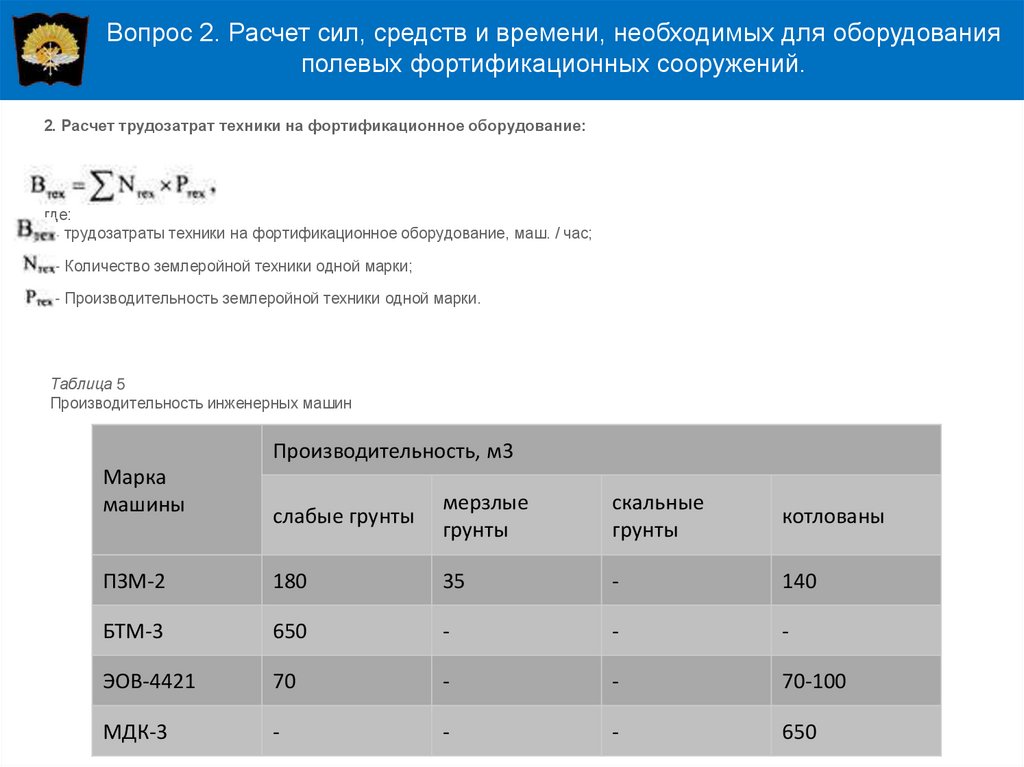

Вопрос 2. Расчет сил, средств и времени, необходимых для оборудования
полевых фортификационных сооружений.
2. Расчет трудозатрат техники на фортификационное оборудование:
где:
- трудозатраты техники на фортификационное оборудование, маш. / час;
- Количество землеройной техники одной марки;
- Производительность землеройной техники одной марки.
Таблица 5
Производительность инженерных машин
Производительность, м3
Марка
машины
слабые грунты
мерзлые
грунты
скальные
грунты
котлованы
ПЗМ-2
180
35
-
140
БТМ-3
650
-
-
-
ЭОВ-4421
70
-
-
70-100
МДК-3
-
-
-
650

14.

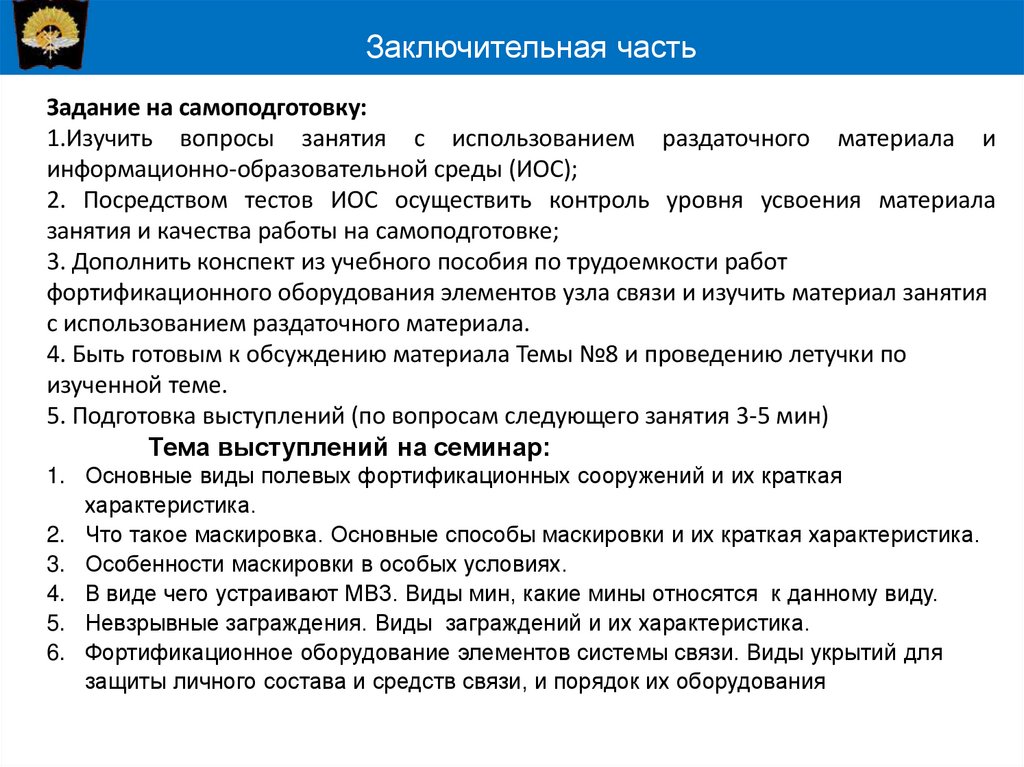

Заключительная часть
Задание на самоподготовку:
1.Изучить вопросы занятия с использованием раздаточного материала и
информационно-образовательной среды (ИОС);
2. Посредством тестов ИОС осуществить контроль уровня усвоения материала
занятия и качества работы на самоподготовке;
3. Дополнить конспект из учебного пособия по трудоемкости работ
фортификационного оборудования элементов узла связи и изучить материал занятия
с использованием раздаточного материала.
4. Быть готовым к обсуждению материала Темы №8 и проведению летучки по
изученной теме.
5. Подготовка выступлений (по вопросам следующего занятия 3-5 мин)
Тема выступлений на семинар:
1. Основные виды полевых фортификационных сооружений и их краткая
характеристика.
2. Что такое маскировка. Основные способы маскировки и их краткая характеристика.
3. Особенности маскировки в особых условиях.
4. В виде чего устраивают МВ3. Виды мин, какие мины относятся к данному виду.
5. Невзрывные заграждения. Виды заграждений и их характеристика.
6. Фортификационное оборудование элементов системы связи. Виды укрытий для
защиты личного состава и средств связи, и порядок их оборудования
