Вооружение БМП, БТР, БКМ

1. ВОЕННАЯ КАФЕДРА АО «МУИТ»

1
ДИСЦИПЛИНА
«Вооружение и стрельба»

2. Тема № 3 - 1 Вооружение БМП, БТР, БКМ

2
Тема № 3 - 1
Вооружение БМП, БТР, БКМ

3.

3

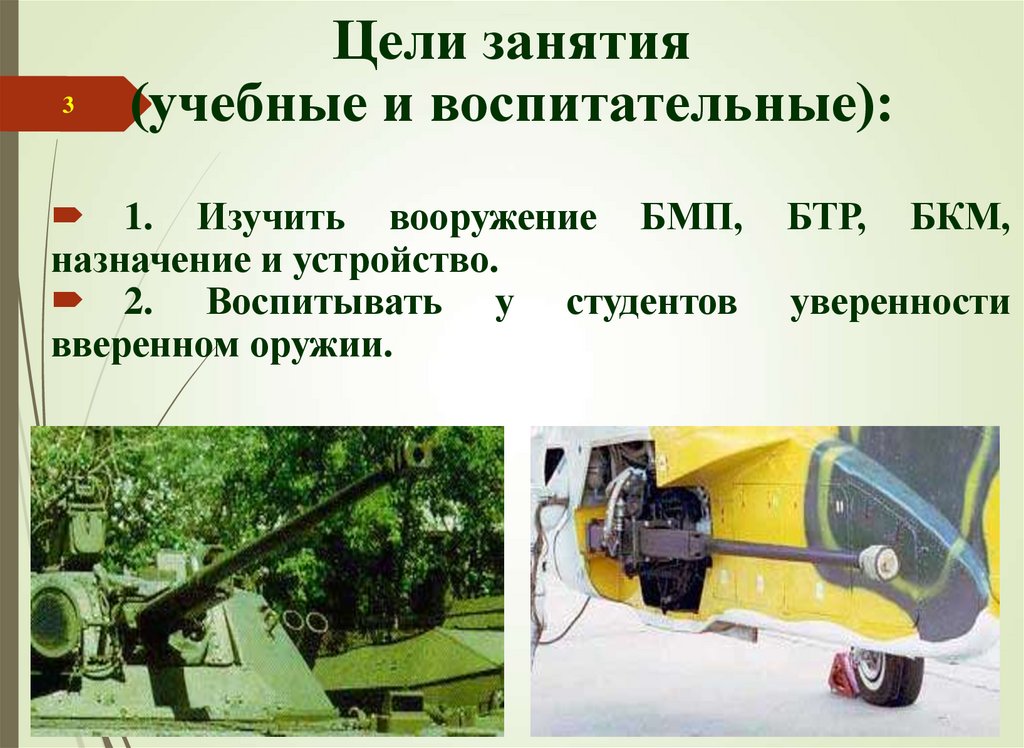

Цели занятия
(учебные и воспитательные):
1. Изучить вооружение БМП,
назначение и устройство.
2. Воспитывать у студентов
вверенном оружии.
БТР,
БКМ,
уверенности

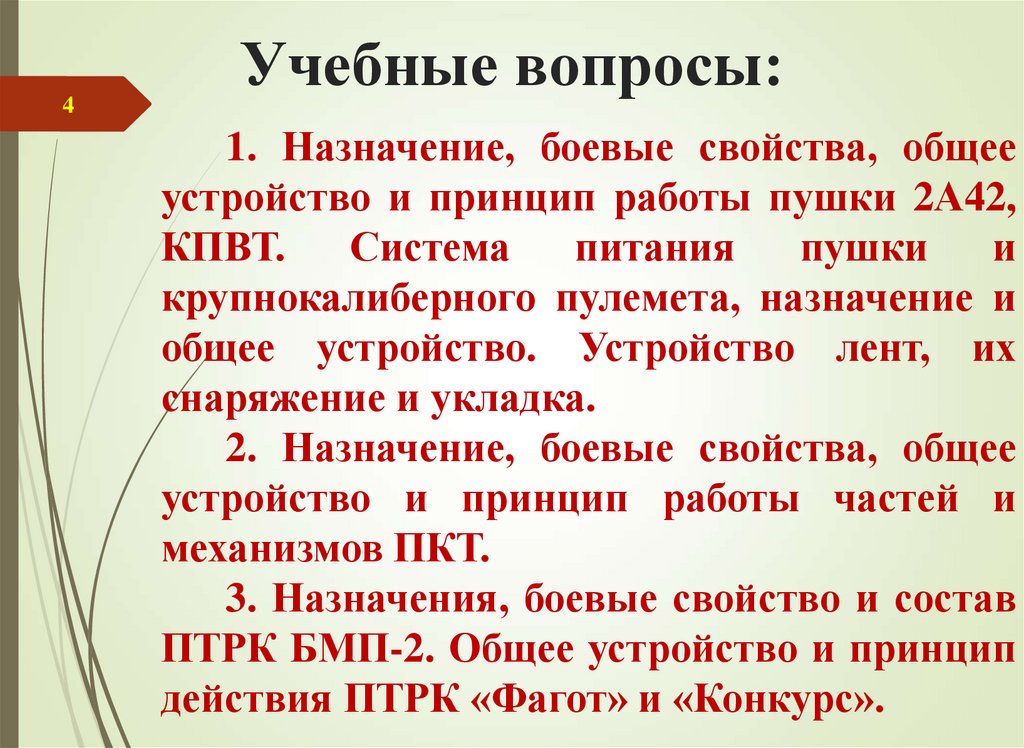

4. Учебные вопросы:

4
Учебные вопросы:

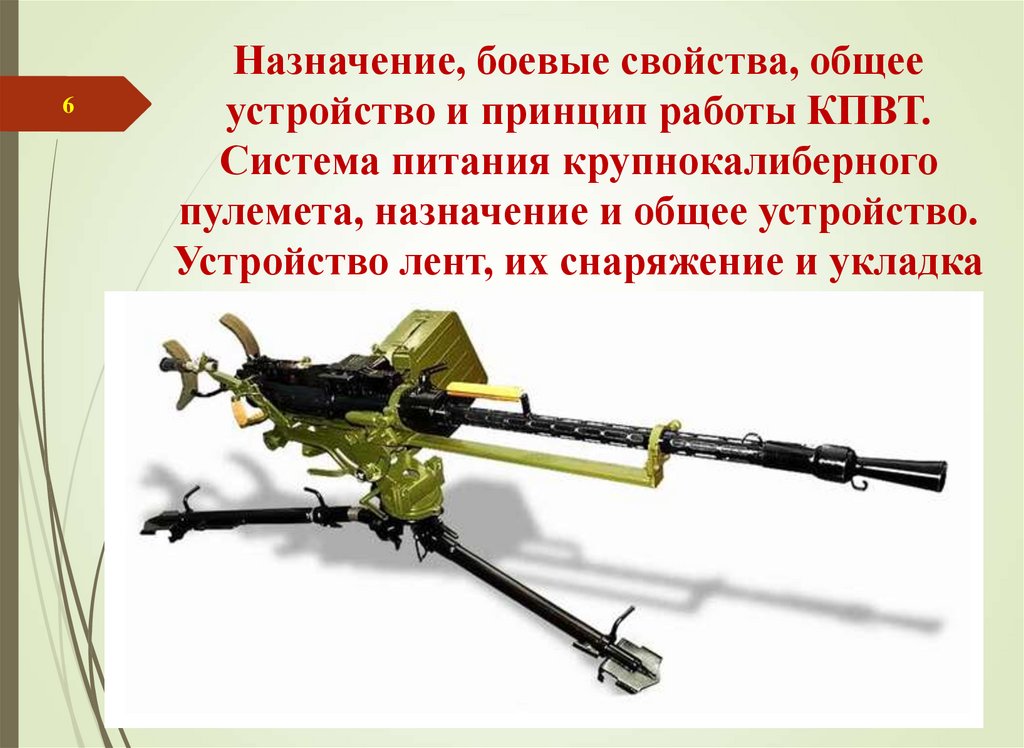

1. Назначение, боевые свойства, общее
устройство и принцип работы пушки 2А42,
КПВТ.
Система
питания
пушки
и
крупнокалиберного пулемета, назначение и
общее устройство. Устройство лент, их
снаряжение и укладка.

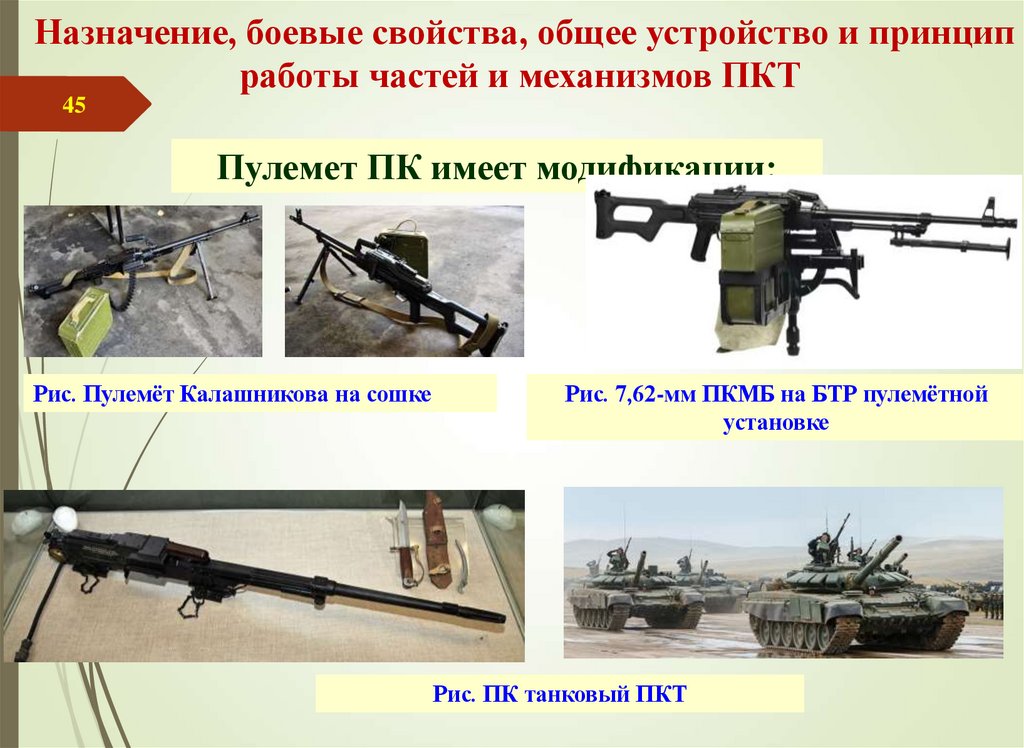

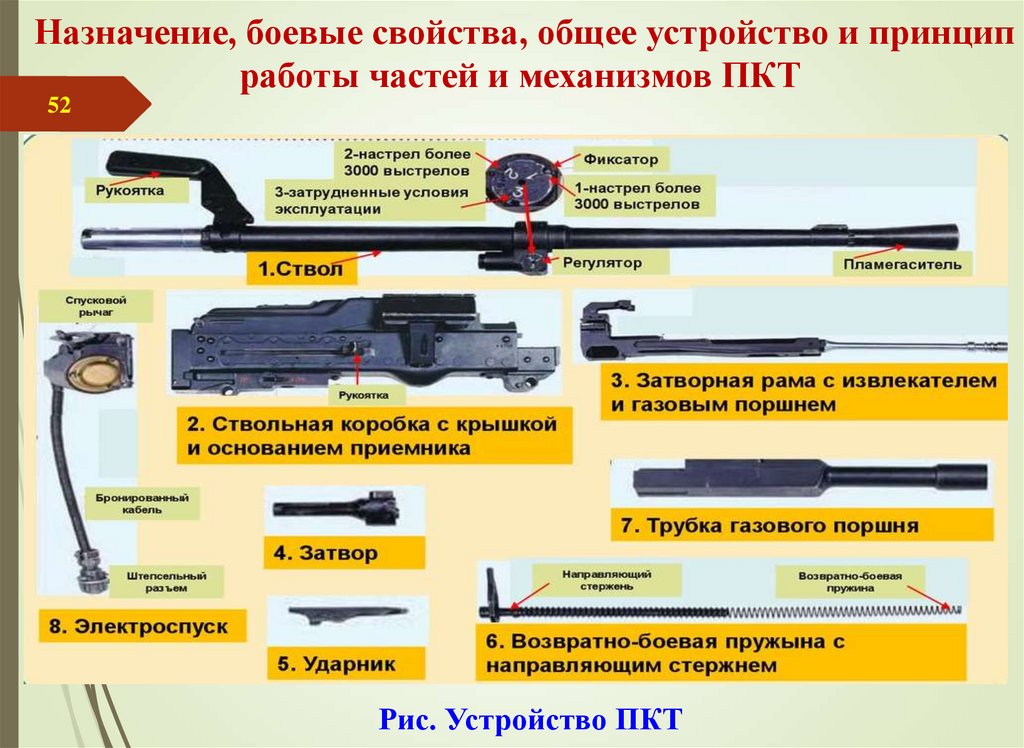

2. Назначение, боевые свойства, общее
устройство и принцип работы частей и
механизмов ПКТ.

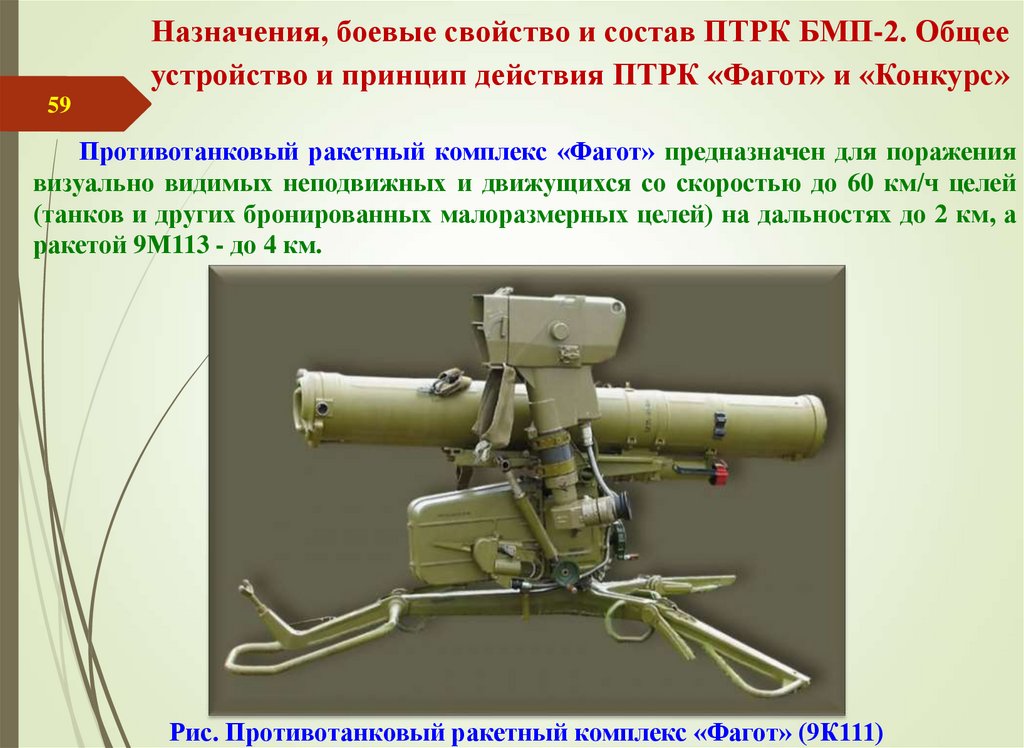

3. Назначения, боевые свойство и состав
ПТРК БМП-2. Общее устройство и принцип
действия ПТРК «Фагот» и «Конкурс».

5.

6

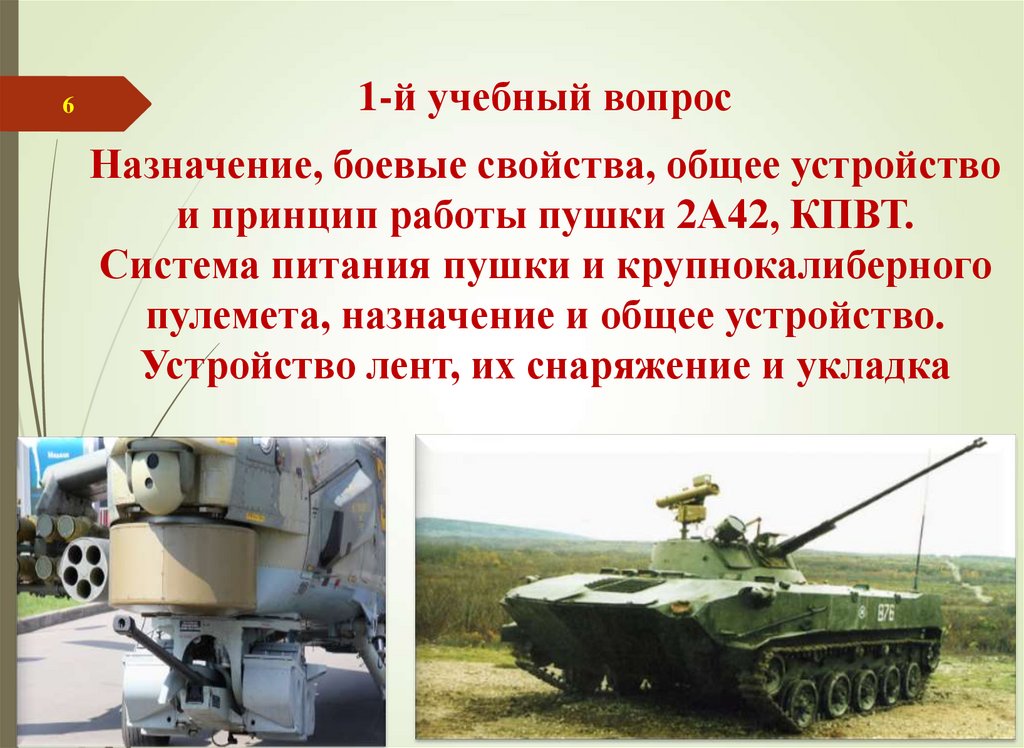

1-й учебный вопрос
Назначение, боевые свойства, общее устройство
и принцип работы пушки 2А42, КПВТ.
Система питания пушки и крупнокалиберного
пулемета, назначение и общее устройство.
Устройство лент, их снаряжение и укладка

6.

Назначение, боевые свойства, общее устройство и принцип
работы пушки 2А42
6

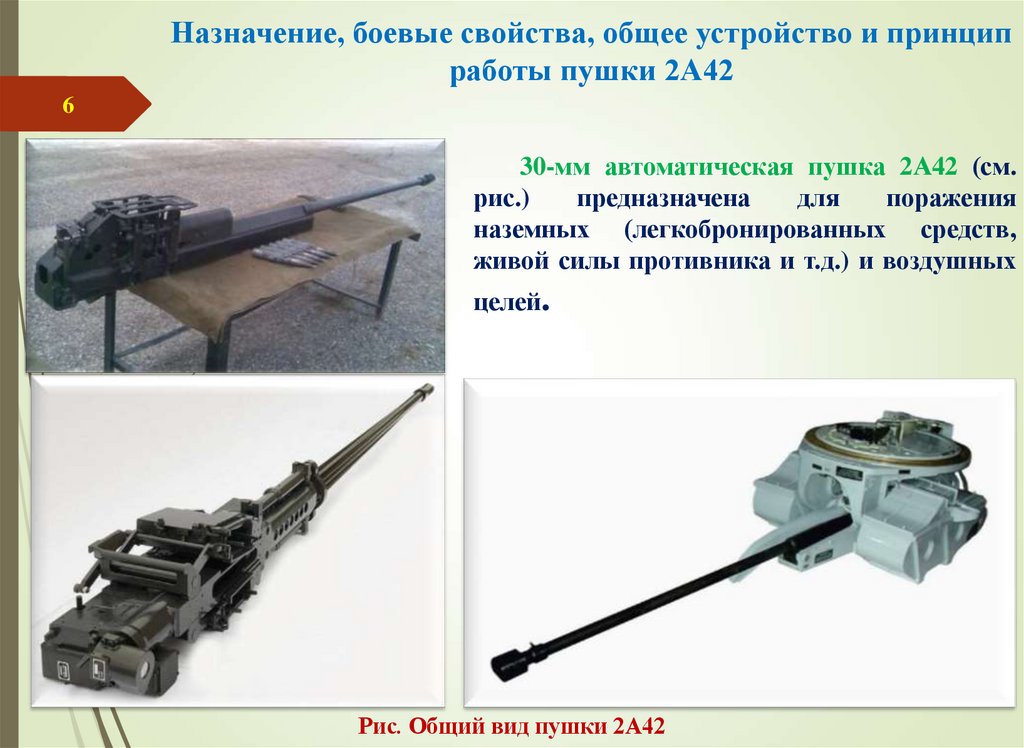

30-мм автоматическая пушка 2А42 (см.
рис.)
предназначена
для
поражения
наземных (легкобронированных средств,
живой силы противника и т.д.) и воздушных
целей.
Рис. Общий вид пушки 2А42

7.

Назначение, боевые свойства, общее устройство и принцип
работы пушки 2А42
7
№

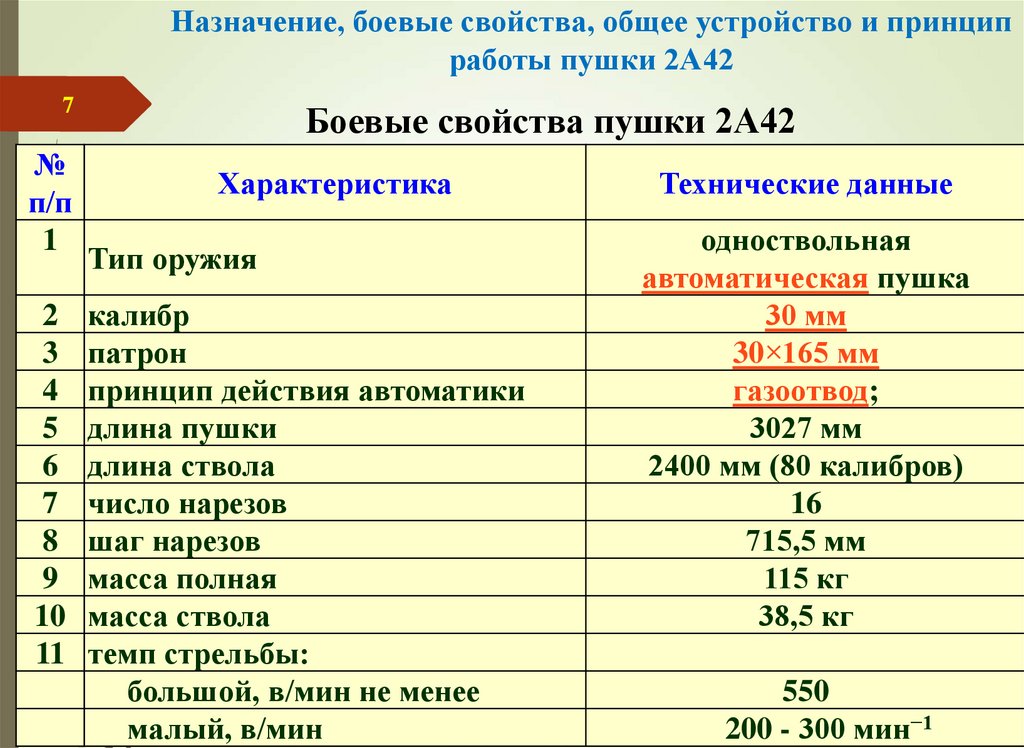

п/п
1
Боевые свойства пушки 2А42
Характеристика
Тип оружия
2 калибр
3 патрон
4 принцип действия автоматики
5 длина пушки
6 длина ствола
7 число нарезов
8 шаг нарезов
9 масса полная
10 масса ствола
11 темп стрельбы:
большой, в/мин не менее
малый, в/мин
Технические данные
одноствольная
автоматическая пушка
30 мм
30×165 мм
газоотвод;
3027 мм
2400 мм (80 калибров)
16
715,5 мм
115 кг
38,5 кг
550
200 - 300 мин−1

8.

Назначение, боевые свойства, общее устройство и принцип
работы пушки 2А42
8
Боевые свойства пушки 2А42
№
Характеристика
Технические данные
п/п
12 усилие отдачи
40-50 кН (4000-5000 кгс);
13 начальная скорость бронебойного трассирующего
970 м/с
(БТ) снаряда
14 начальная скорость бронебойного подкалиберного
1120 м/с
снаряда (БПС) индекс «Кернер»
15 напряжение питания электроспуска и контактора
27 В
от источника постоянного тока
16 питание пушки
двухленточное
17 перезарядка
пиротехническая и ручная
18 способ воспламенения заряда
ударным действием
19
дистанционное от электроспуска и
управление стрельбой
механическое
20 живучесть ствола
6000 выстрелов
21 эффективная дальность стрельбы:
по живой силе
до 4000 м
по легкобронированной технике
до 1500 м
до 2000 м (с дозвуковыми
по воздушным целям
скоростями и наклонной
дальностью до 2500 м)

9.

Назначение, боевые свойства, общее устройство и принцип
работы пушки 2А42
9

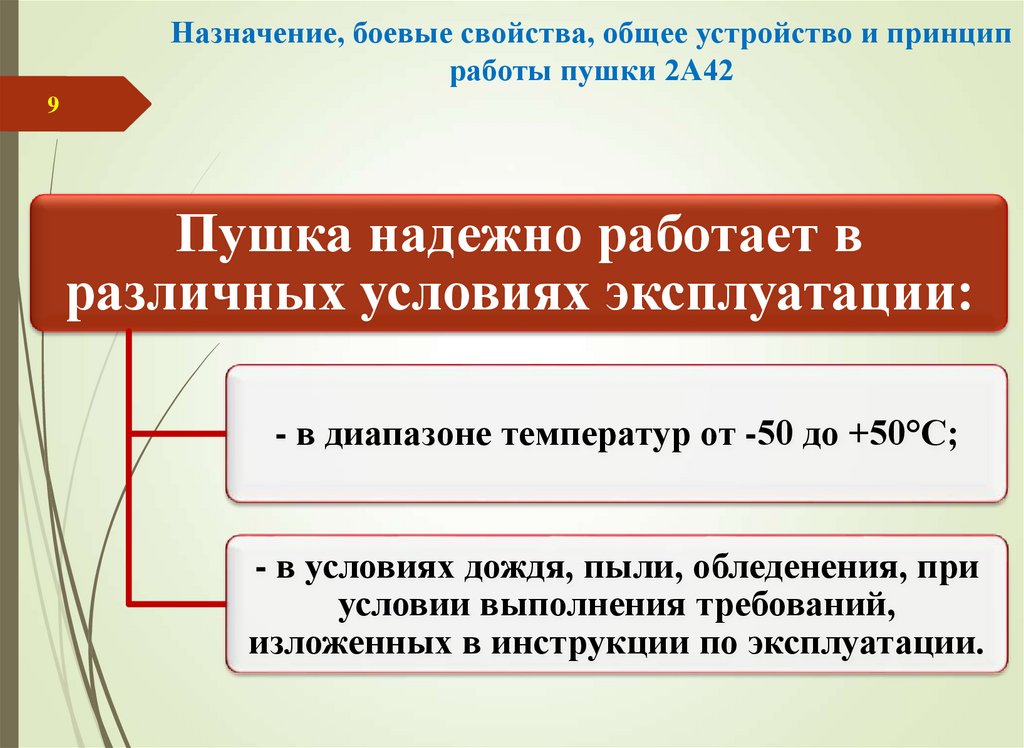

Пушка надежно работает в
различных условиях эксплуатации:
- в диапазоне температур от -50 до +50°С;
- в условиях дождя, пыли, обледенения, при
условии выполнения требований,
изложенных в инструкции по эксплуатации.

10.

Назначение, боевые свойства, общее устройство и принцип
работы пушки 2А42
10

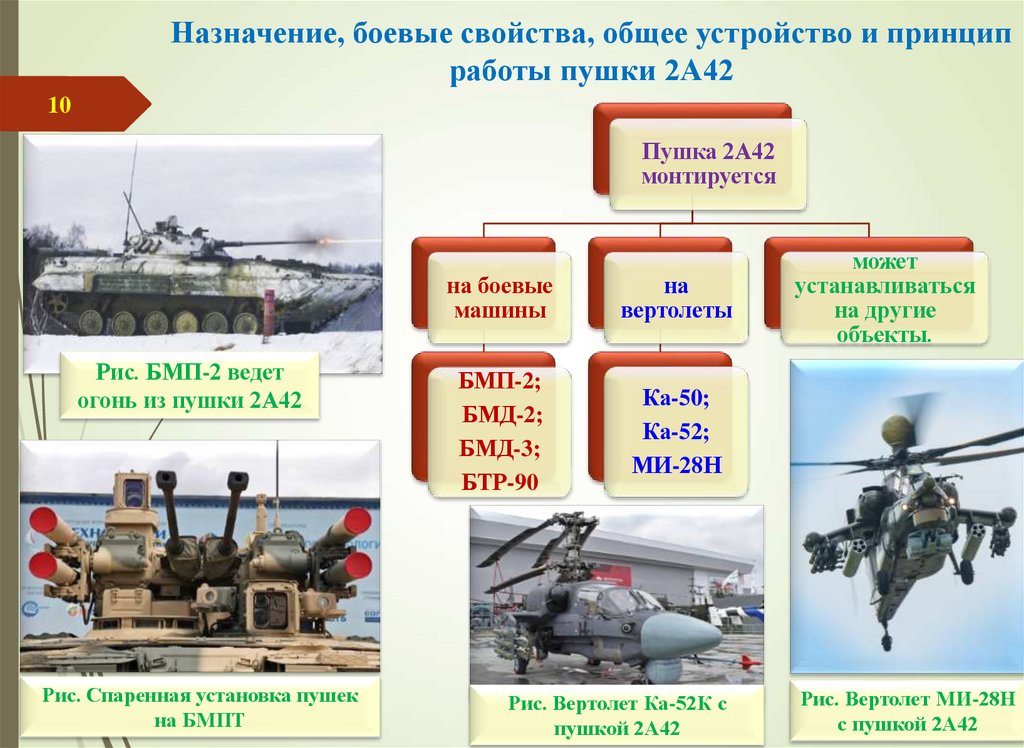

Пушка 2А42
монтируется
Рис. БМП-2 ведет
огонь из пушки 2А42
Рис. Спаренная установка пушек
на БМПТ
на боевые
машины
на
вертолеты
БМП-2;
БМД-2;
БМД-3;
БТР-90
Ка-50;
Ка-52;
МИ-28Н
Рис. Вертолет Ка-52К с
пушкой 2А42
может
устанавливаться
на другие
объекты.
Рис. Вертолет МИ-28Н
с пушкой 2А42

11.

Назначение, боевые свойства, общее устройство и принцип
работы пушки 2А42
11

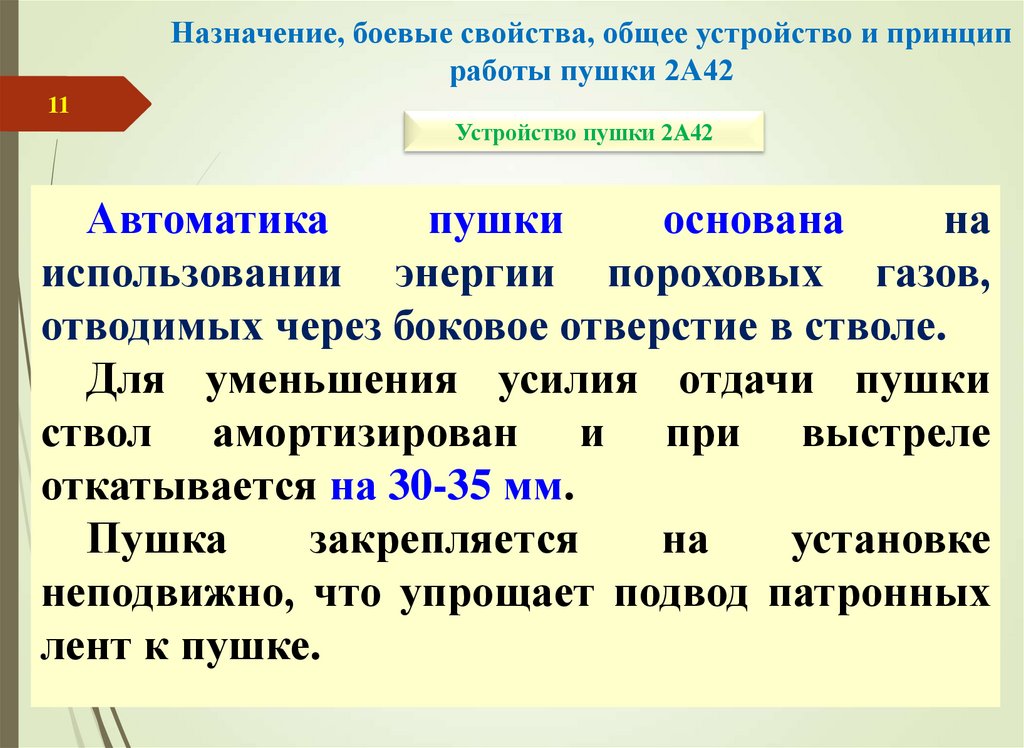

Устройство пушки 2А42
Автоматика
пушки
основана
на
использовании энергии пороховых газов,
отводимых через боковое отверстие в стволе.
Для уменьшения усилия отдачи пушки
ствол амортизирован и при выстреле
откатывается на 30-35 мм.
Пушка
закрепляется
на
установке
неподвижно, что упрощает подвод патронных
лент к пушке.

12.

Назначение, боевые свойства, общее устройство и принцип
работы пушки 2А42
12

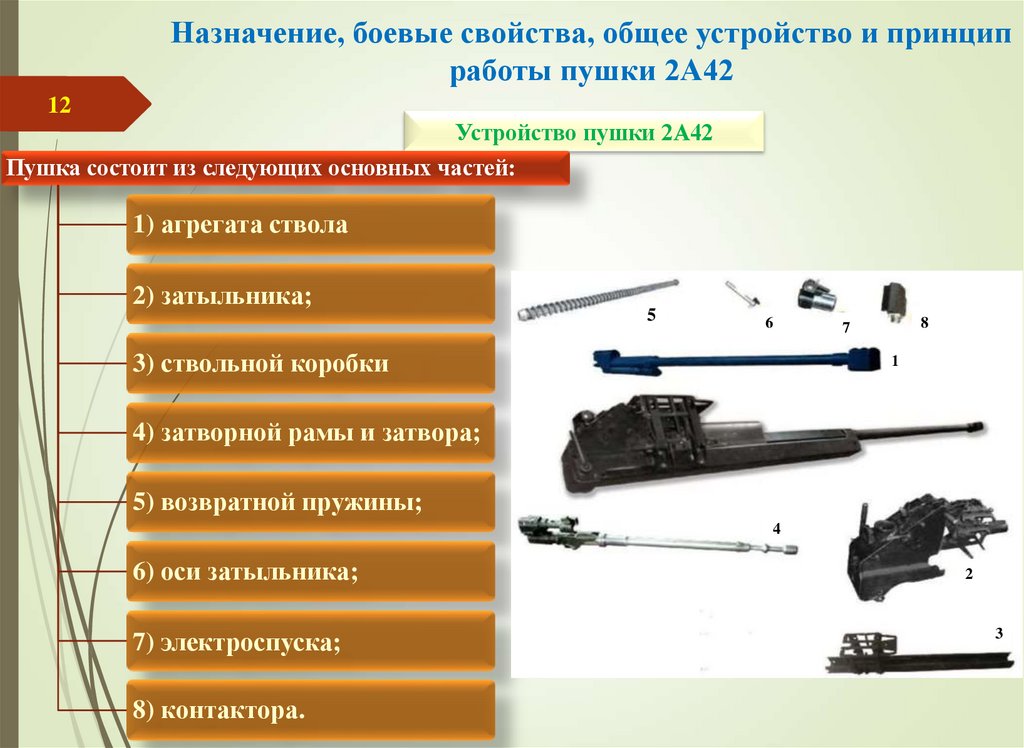

Устройство пушки 2А42
Пушка состоит из следующих основных частей:
1) агрегата ствола
2) затыльника;
5
6
3) ствольной коробки
8
7
1
4) затворной рамы и затвора;
5) возвратной пружины;
4
6) оси затыльника;
7) электроспуска;
8) контактора.
2
3

13.

Назначение, боевые свойства, общее устройство и принцип
работы пушки 2А42
13

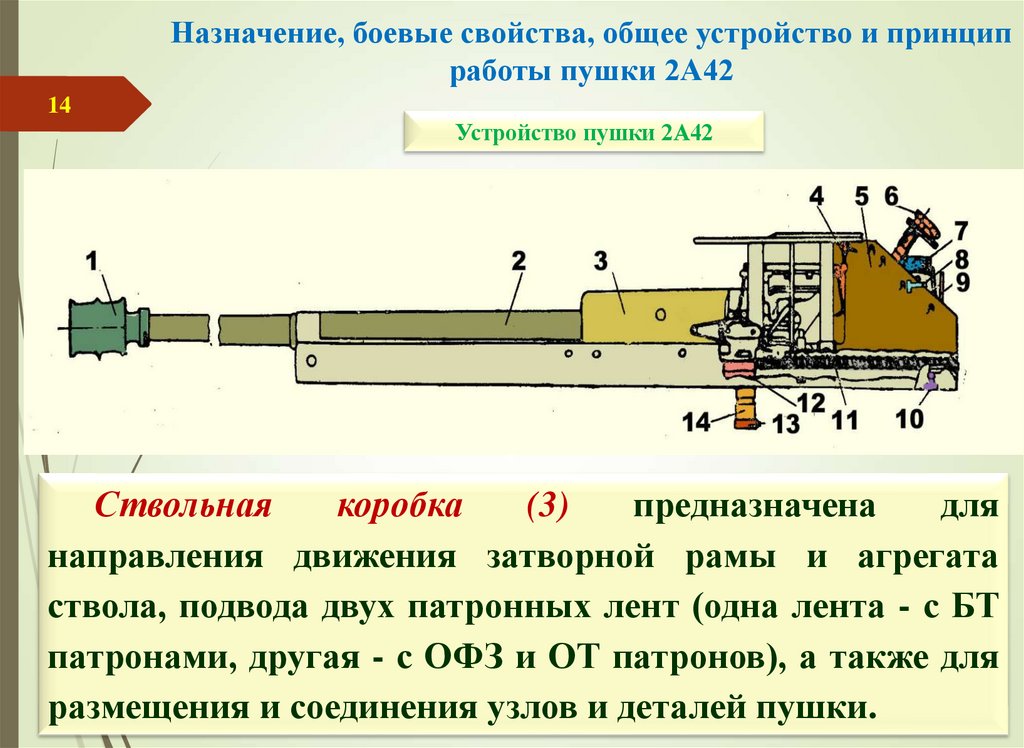

Устройство пушки 2А42

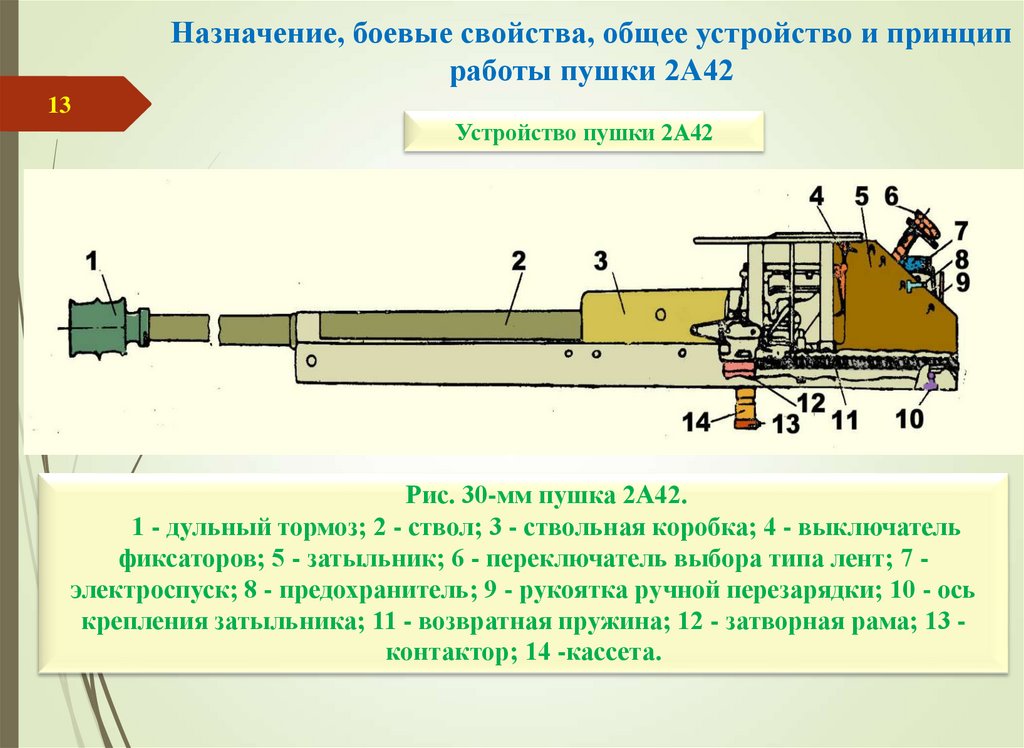

Рис. 30-мм пушка 2А42.
1 - дульный тормоз; 2 - ствол; 3 - ствольная коробка; 4 - выключатель
фиксаторов; 5 - затыльник; 6 - переключатель выбора типа лент; 7 электроспуск; 8 - предохранитель; 9 - рукоятка ручной перезарядки; 10 - ось
крепления затыльника; 11 - возвратная пружина; 12 - затворная рама; 13 контактор; 14 -кассета.

14.

Назначение, боевые свойства, общее устройство и принцип
работы пушки 2А42
14
Устройство пушки 2А42
Ствольная
коробка
(3)
предназначена
для
направления движения затворной рамы и агрегата
ствола, подвода двух патронных лент (одна лента - с БТ
патронами, другая - с ОФЗ и ОТ патронов), а также для
размещения и соединения узлов и деталей пушки.

15.

Назначение, боевые свойства, общее устройство и принцип
работы пушки 2А42
15
Устройство пушки 2А42

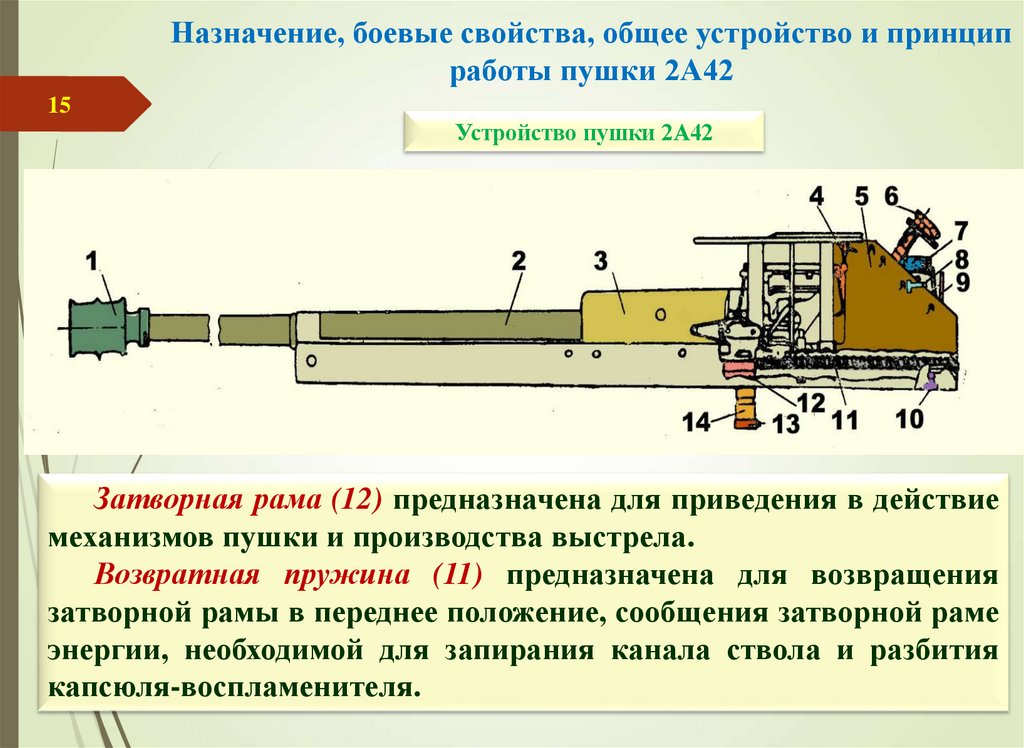

Затворная рама (12) предназначена для приведения в действие
механизмов пушки и производства выстрела.
Возвратная пружина (11) предназначена для возвращения
затворной рамы в переднее положение, сообщения затворной раме
энергии, необходимой для запирания канала ствола и разбития
капсюля-воспламенителя.

16.

Назначение, боевые свойства, общее устройство и принцип
работы пушки 2А42
16
Устройство пушки 2А42

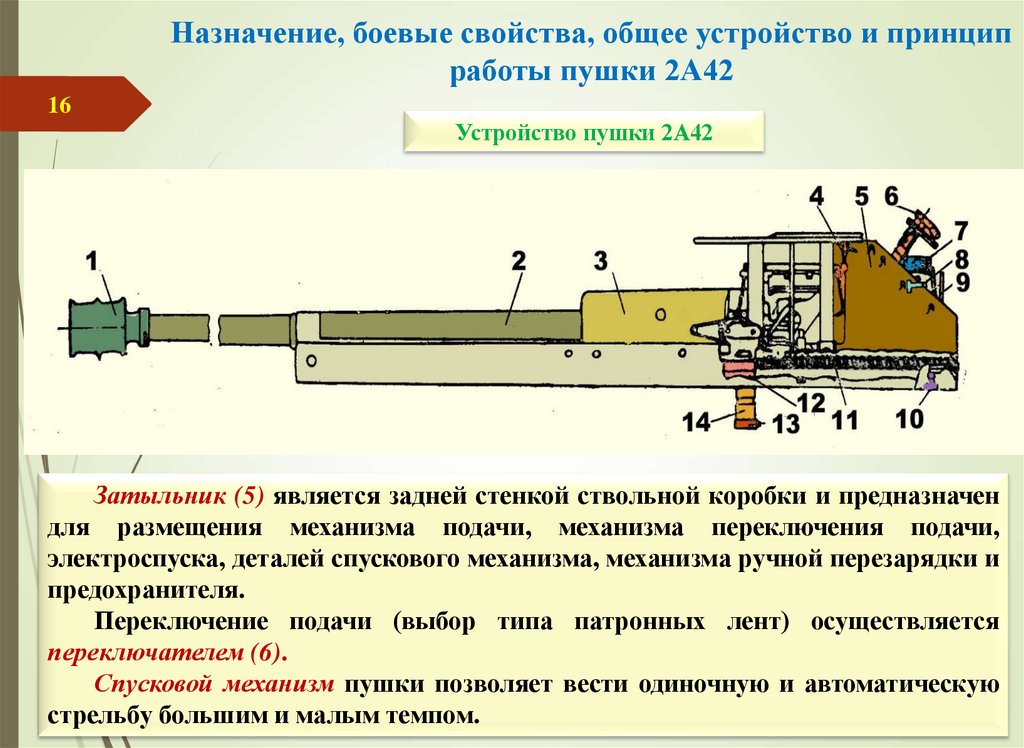

Затыльник (5) является задней стенкой ствольной коробки и предназначен
для размещения механизма подачи, механизма переключения подачи,
электроспуска, деталей спускового механизма, механизма ручной перезарядки и
предохранителя.
Переключение подачи (выбор типа патронных лент) осуществляется
переключателем (6).
Спусковой механизм пушки позволяет вести одиночную и автоматическую
стрельбу большим и малым темпом.

17.

Назначение, боевые свойства, общее устройство и принцип
работы пушки 2А42
17
Устройство пушки 2А42

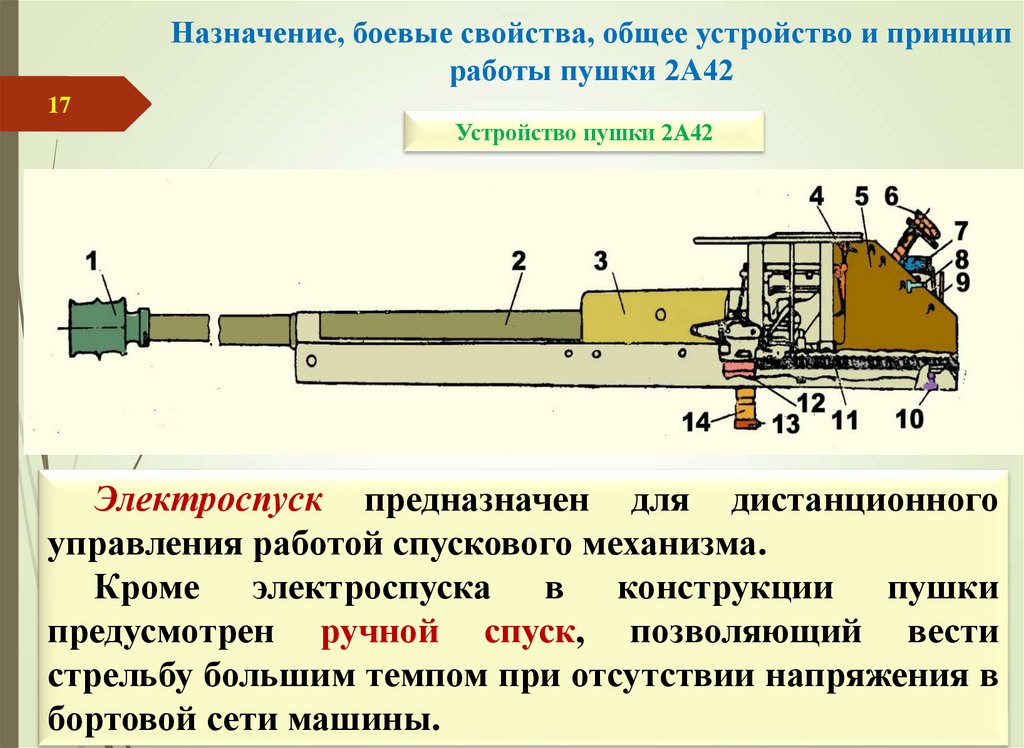

Электроспуск предназначен для дистанционного
управления работой спускового механизма.
Кроме электроспуска в конструкции пушки
предусмотрен ручной спуск, позволяющий вести
стрельбу большим темпом при отсутствии напряжения в
бортовой сети машины.

18.

Назначение, боевые свойства, общее устройство и принцип
работы пушки 2А42
18

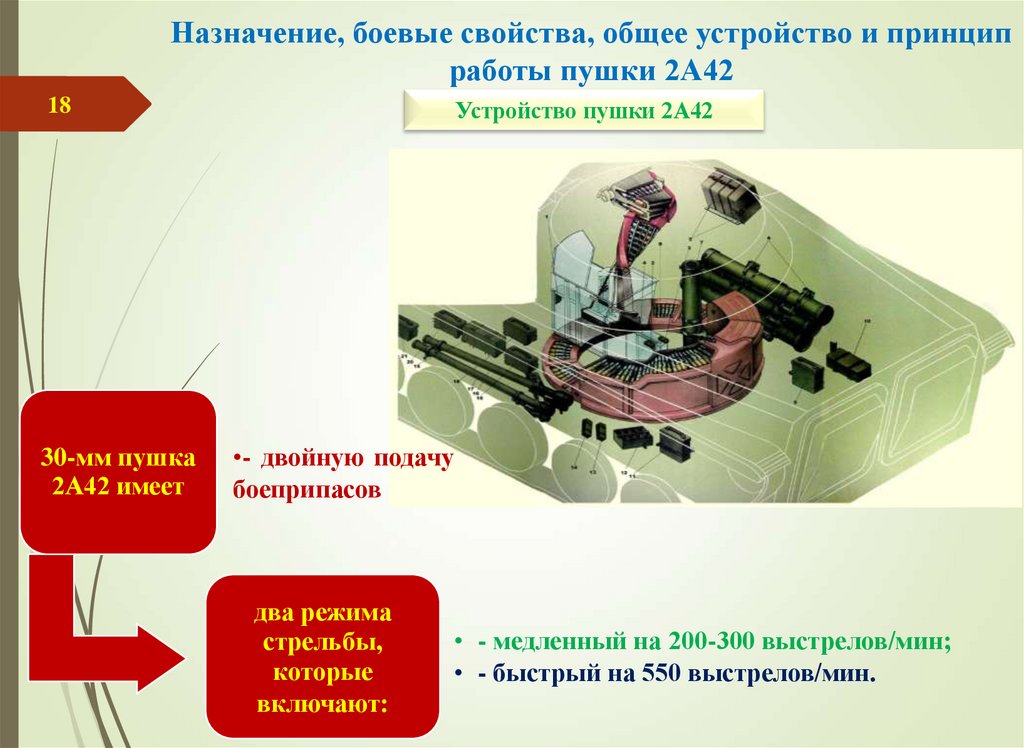

30-мм пушка
2А42 имеет
Устройство пушки 2А42
•- двойную подачу
боеприпасов
два режима
стрельбы,
которые
включают:
• - медленный на 200-300 выстрелов/мин;
• - быстрый на 550 выстрелов/мин.

19.

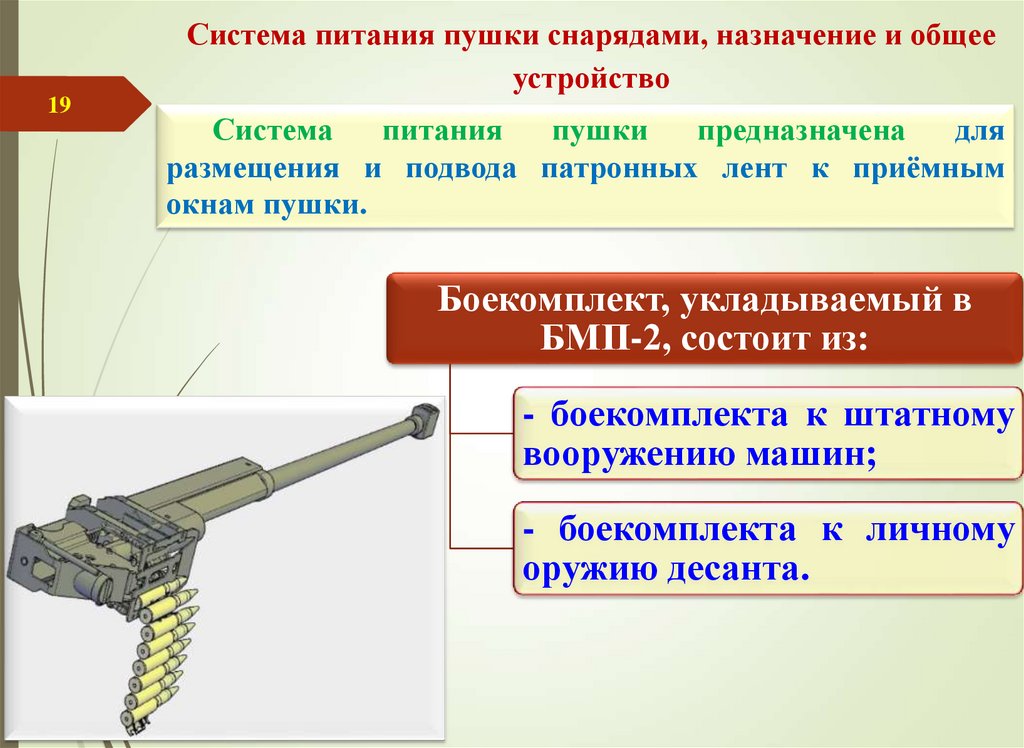

Система питания пушки снарядами, назначение и общее
устройство
19
Система
питания
пушки
предназначена
для
размещения и подвода патронных лент к приёмным
окнам пушки.
Боекомплект, укладываемый в
БМП-2, состоит из:
- боекомплекта к штатному
вооружению машин;
- боекомплекта к личному
оружию десанта.

20.

Система питания пушки снарядами, назначение и общее
устройство
20

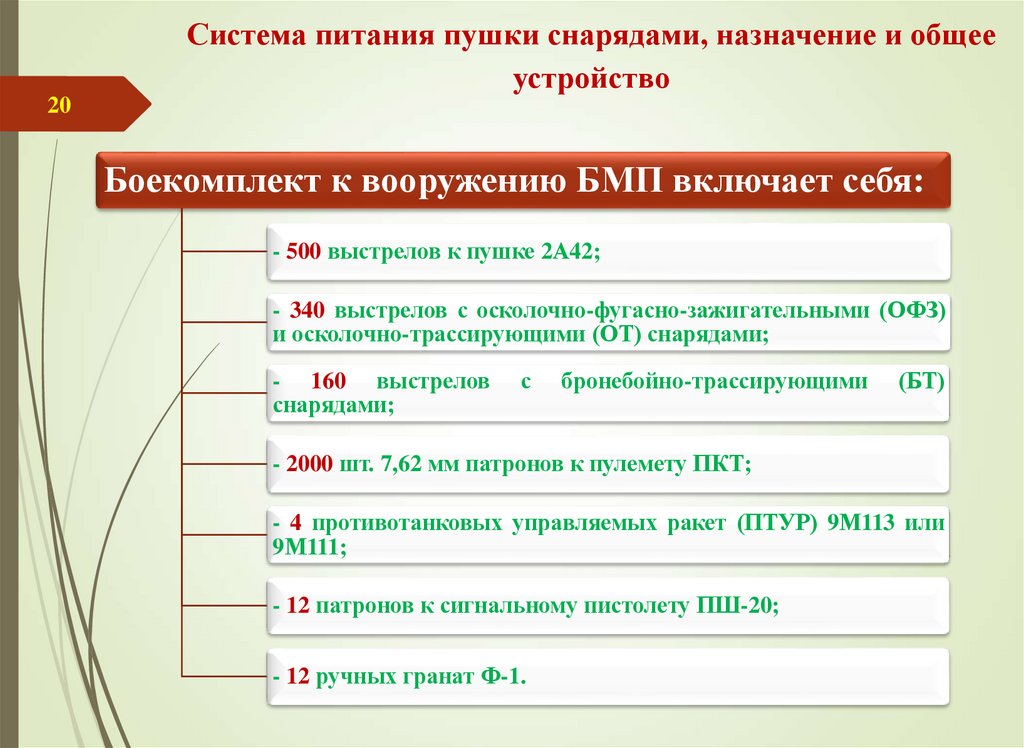

Боекомплект к вооружению БМП включает себя:
- 500 выстрелов к пушке 2А42;
- 340 выстрелов с осколочно-фугасно-зажигательными (ОФЗ)
и осколочно-трассирующими (ОТ) снарядами;
- 160 выстрелов
снарядами;
с
бронебойно-трассирующими
(БТ)
- 2000 шт. 7,62 мм патронов к пулемету ПКТ;
- 4 противотанковых управляемых ракет (ПТУР) 9М113 или
9М111;
- 12 патронов к сигнальному пистолету ПШ-20;
- 12 ручных гранат Ф-1.

21.

Система питания пушки снарядами, назначение и общее
устройство
21

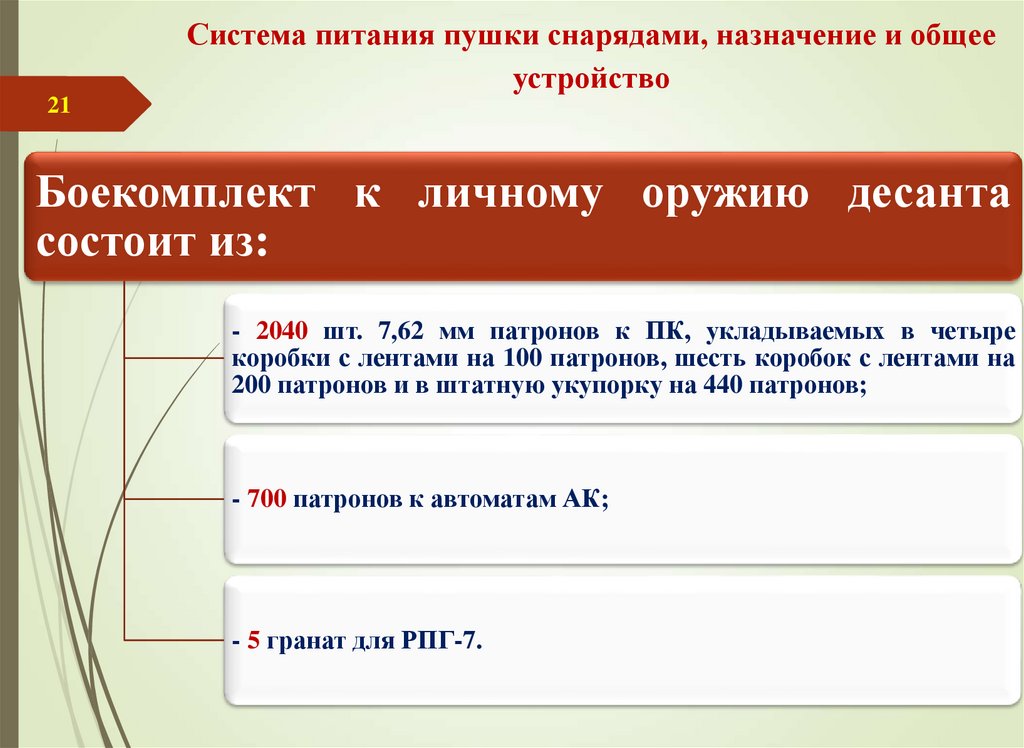

Боекомплект к личному оружию десанта
состоит из:
- 2040 шт. 7,62 мм патронов к ПК, укладываемых в четыре
коробки с лентами на 100 патронов, шесть коробок с лентами на
200 патронов и в штатную укупорку на 440 патронов;
- 700 патронов к автоматам АК;
- 5 гранат для РПГ-7.

22.

Система питания пушки снарядами, назначение и общее
устройство
22
Система питания пушки состоит из:
Рис. Система питания пушки и
магазин ПКТ
1 - горловина; 2 - уплотнение
гибкого элемента; 3 - гибкий
элемент; 4, 5 - крышки магазина;
6 - магазин; 7 - магазин ПКТ; 8 левый рукав; 9-10 - полости; 11 магазин; 12 - замок, 13 - механизм
подтяга; 14 - каркас; 15 - правый
рукав; 16 - винтовой рукав; 17 уплотнение; 18 - ящик; 19 - усики
опоры; 20 - крышка; 21 - крючок;
22 - петля; 23 - замок; 24 - палец.
Рис. Система питания пушки 2А42 и
магазин ПКТ

23.

Система питания пушки снарядами, назначение и общее
устройство
23

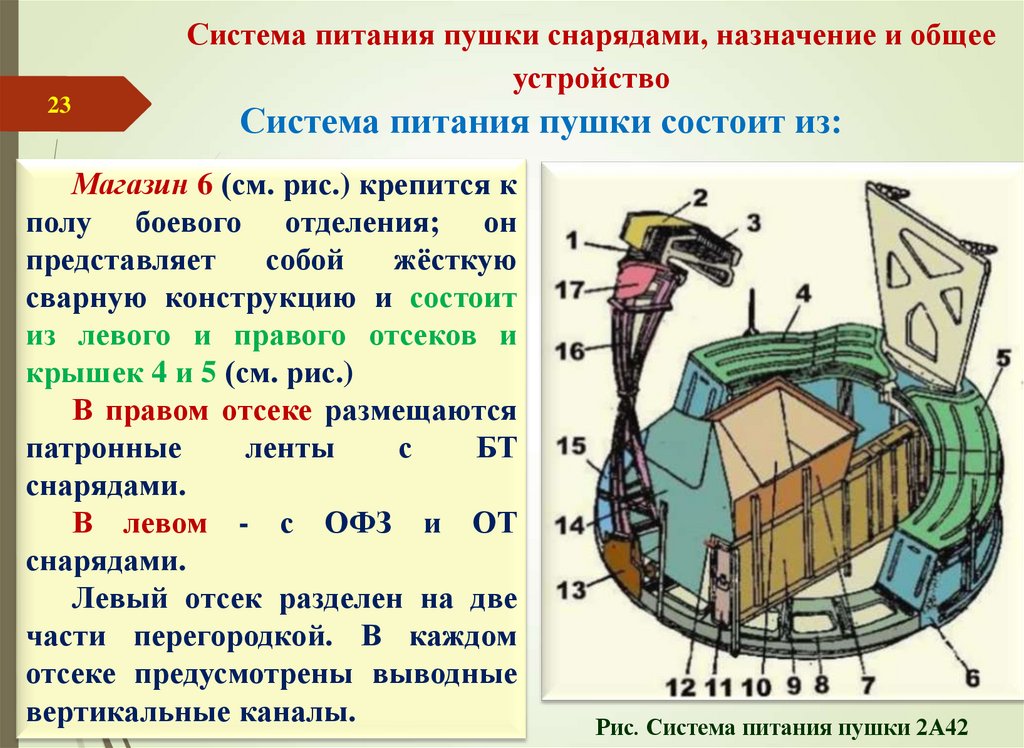

Система питания пушки состоит из:
Магазин 6 (см. рис.) крепится к
полу боевого отделения; он
представляет
собой
жёсткую
сварную конструкцию и состоит
из левого и правого отсеков и
крышек 4 и 5 (см. рис.)
В правом отсеке размещаются
патронные
ленты
с
БТ
снарядами.
В левом - с ОФЗ и ОТ
снарядами.
Левый отсек разделен на две
части перегородкой. В каждом
отсеке предусмотрены выводные
вертикальные каналы.
Рис. Система питания пушки 2А42

24.

Система питания пушки снарядами, назначение и общее
устройство
24
Система питания пушки состоит из:
Рукава
8
и
15
предназначены
для
размещения и подвода
ленты из отсеков магазина
6 к механизму 13 подтяга.
Рукава закреплены по
периметру
пола.
Для
удобства
укладки
патронной
ленты
в
рукавах выполнены окна
(см. рис.).
Рис. Система питания пушки 2А42

25.

Система питания пушки снарядами, назначение и общее
устройство
25
Система питания пушки состоит из:

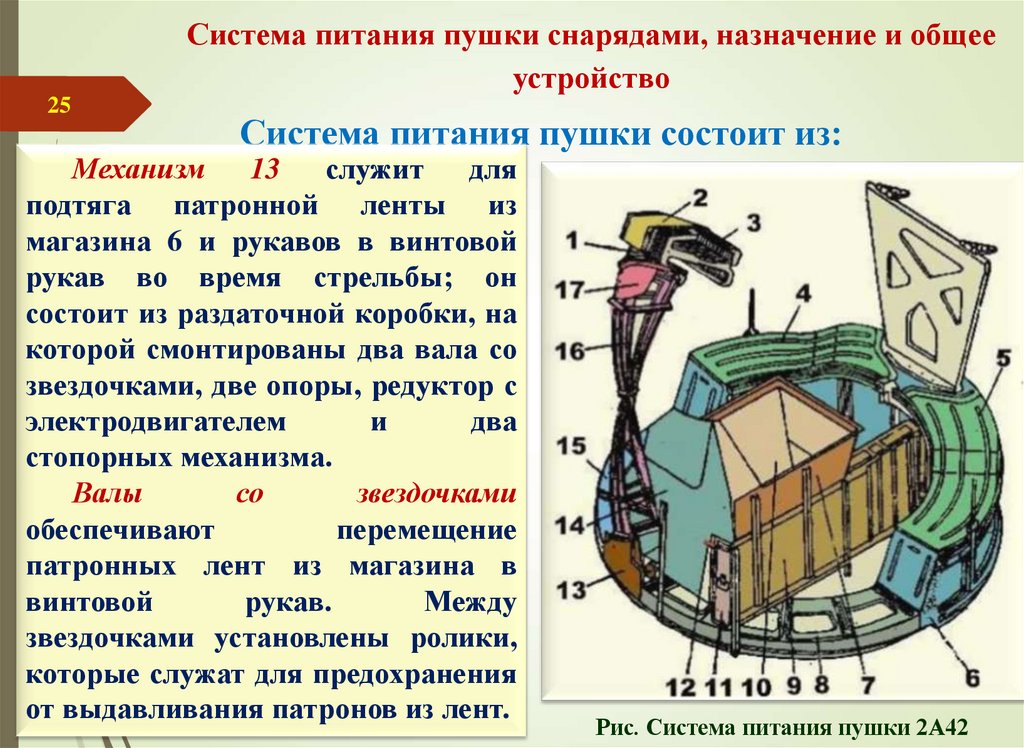

Механизм 13 служит для
подтяга патронной ленты из
магазина 6 и рукавов в винтовой
рукав во время стрельбы; он
состоит из раздаточной коробки, на
которой смонтированы два вала со
звездочками, две опоры, редуктор с
электродвигателем
и
два
стопорных механизма.
Валы
со
звездочками
обеспечивают
перемещение
патронных лент из магазина в
винтовой
рукав.
Между
звездочками установлены ролики,
которые служат для предохранения
от выдавливания патронов из лент.
Рис. Система питания пушки 2А42

26.

Система питания пушки снарядами, назначение и общее
устройство
26
Система питания пушки состоит из:

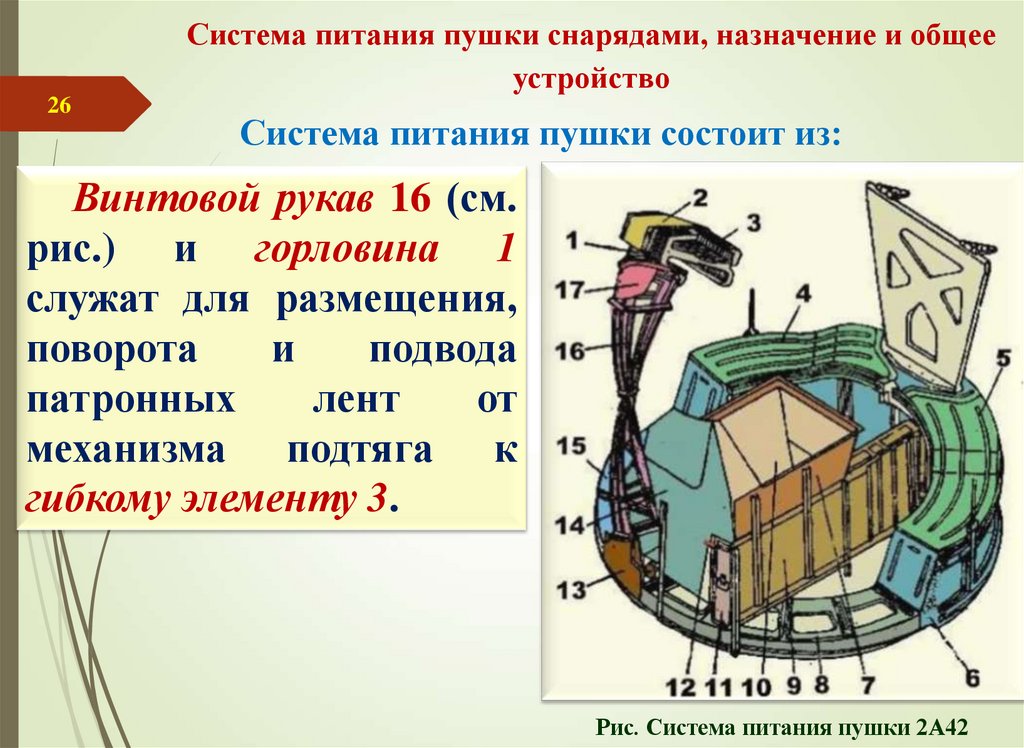

Винтовой рукав 16 (см.
рис.) и горловина 1
служат для размещения,
поворота
и
подвода
патронных
лент
от
механизма подтяга к
гибкому элементу 3.
Рис. Система питания пушки 2А42

27.

Система питания пушки снарядами, назначение и общее
устройство
27
Система питания пушки состоит из:
Гибкий элемент 3
(см. рис.) обеспечивает
подачу
патронных
лент от неподвижной
горловины
к
приемным
окнам
пушки на всех углах
прокачки.
Рис. Система питания пушки 2А42

28.

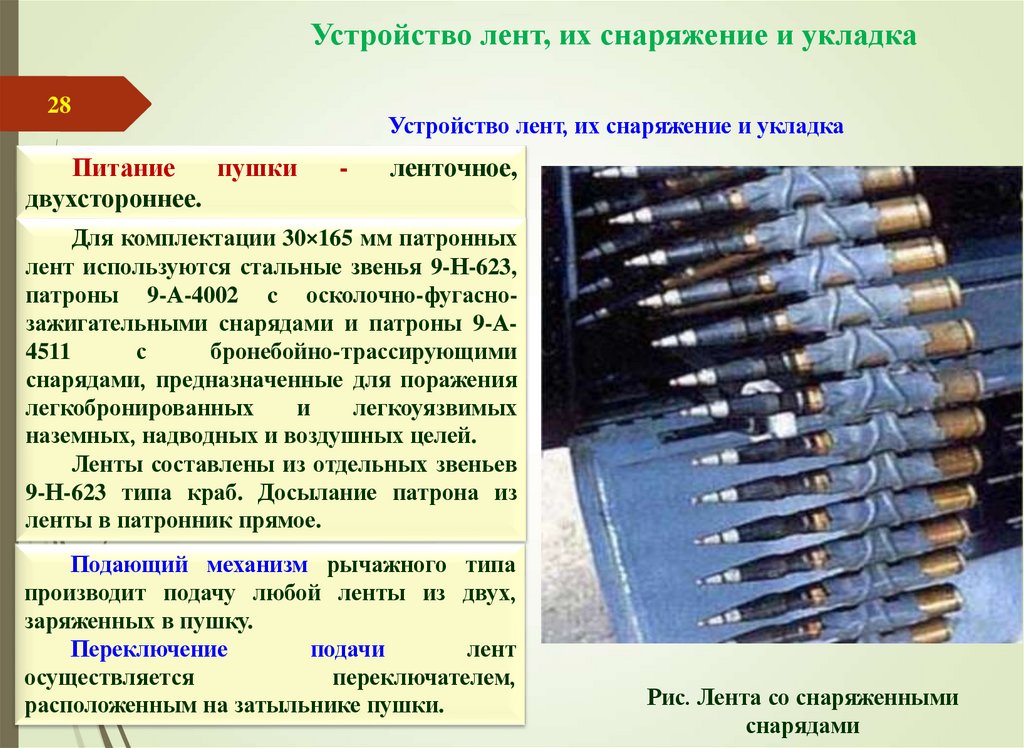

Устройство лент, их снаряжение и укладка
28
Питание
пушки
двухстороннее.
Устройство лент, их снаряжение и укладка
-
ленточное,
Для комплектации 30×165 мм патронных
лент используются стальные звенья 9-Н-623,
патроны 9-А-4002 c осколочно-фугаснозажигательными снарядами и патроны 9-А4511
с
бронебойно-трассирующими
снарядами, предназначенные для поражения
легкобронированных
и
легкоуязвимых
наземных, надводных и воздушных целей.
Ленты составлены из отдельных звеньев
9-Н-623 типа краб. Досылание патрона из
ленты в патронник прямое.
Подающий механизм рычажного типа
производит подачу любой ленты из двух,
заряженных в пушку.
Переключение
подачи
лент
осуществляется
переключателем,
расположенным на затыльнике пушки.
Рис. Лента со снаряженными
снарядами

29.

Устройство лент, их снаряжение и укладка
29

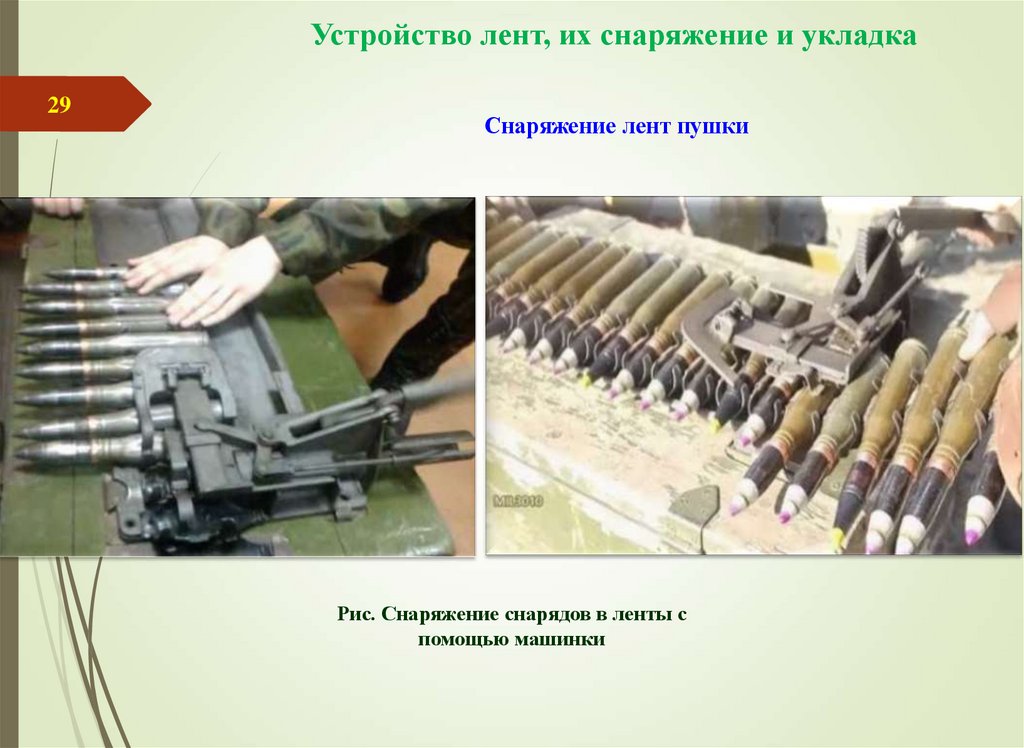

Снаряжение лент пушки
Рис. Снаряжение снарядов в ленты с
помощью машинки

30.

Устройство лент, их снаряжение и укладка

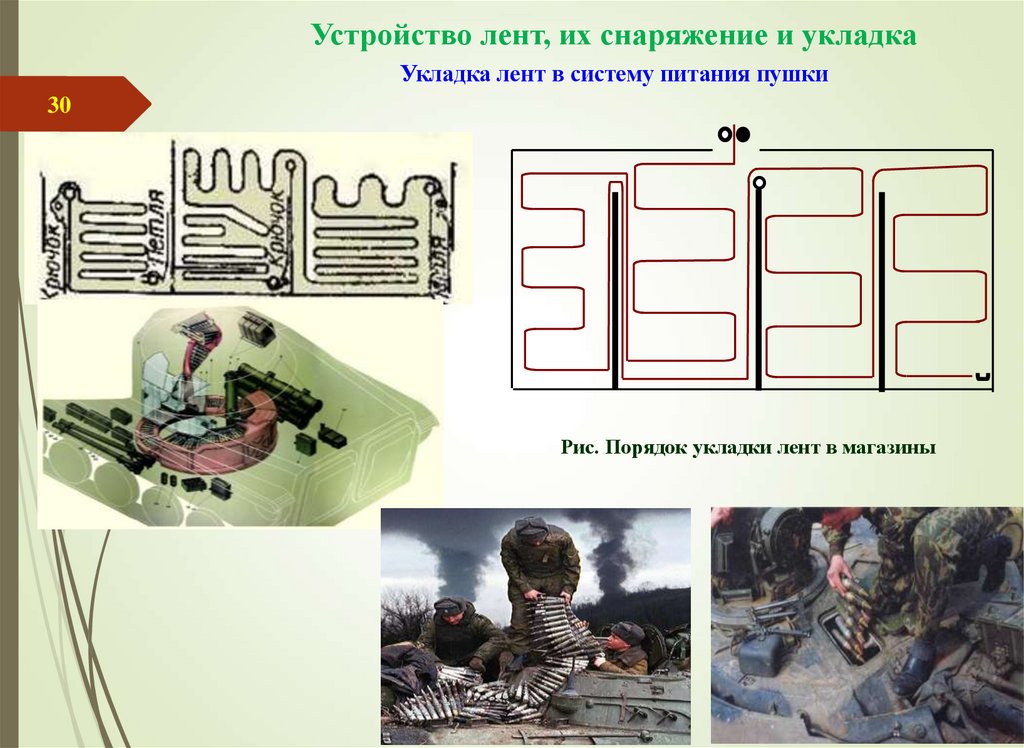

Укладка лент в систему питания пушки
30
Рис. Порядок укладки лент в магазины

31.

6
Назначение, боевые свойства, общее
устройство и принцип работы КПВТ.
Система питания крупнокалиберного
пулемета, назначение и общее устройство.
Устройство лент, их снаряжение и укладка

32.

Назначение, боевые свойства, общее устройство и принцип работы
крупнокалиберного пулемета Владимирова танкового КПВТ
32

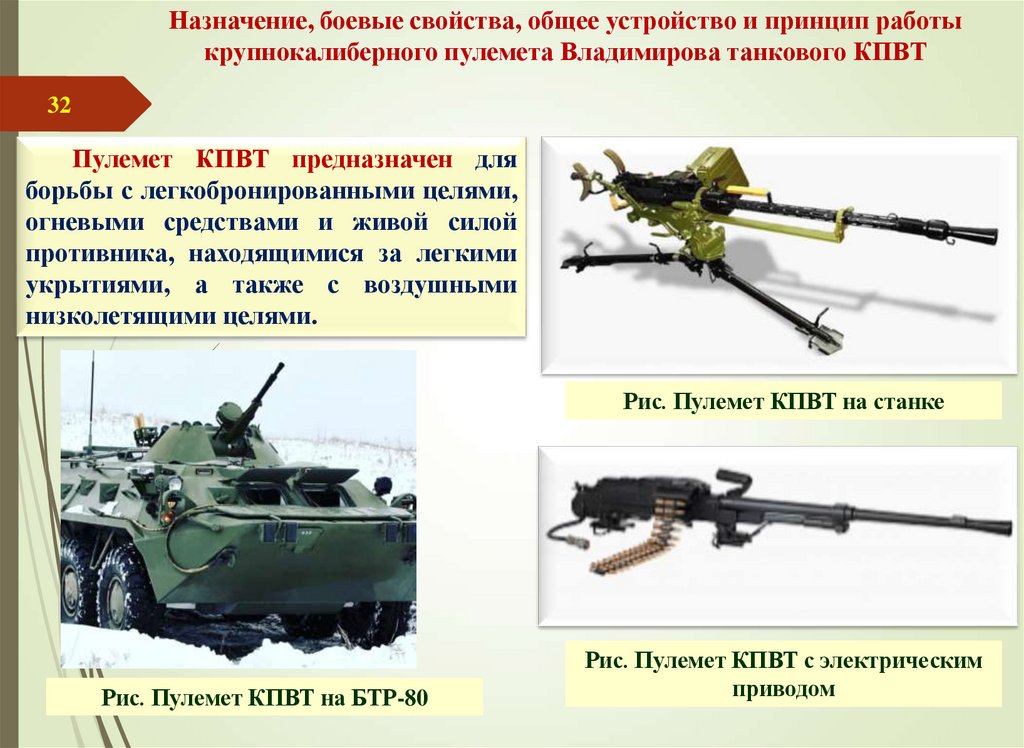

Пулемет КПВТ предназначен для
борьбы с легкобронированными целями,
огневыми средствами и живой силой
противника, находящимися за легкими
укрытиями, а также с воздушными
низколетящими целями.
Рис. Пулемет КПВТ на станке
Рис. Пулемет КПВТ на БТР-80
Рис. Пулемет КПВТ с электрическим
приводом

33.

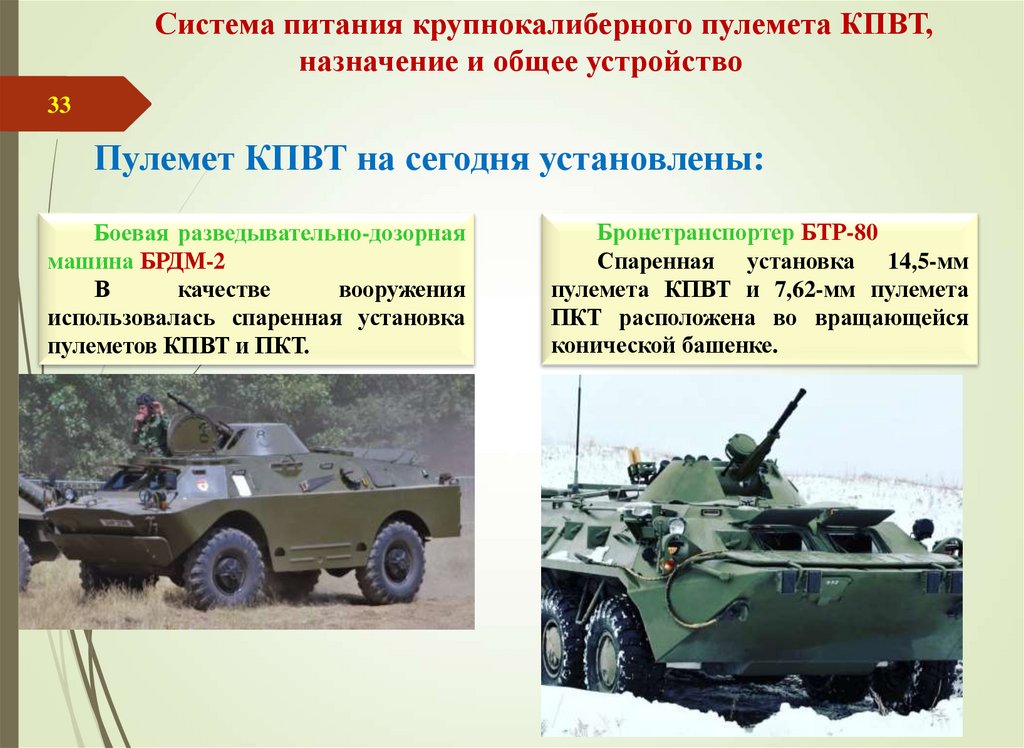

Система питания крупнокалиберного пулемета КПВТ,
назначение и общее устройство
33
Пулемет КПВТ на сегодня установлены:
Боевая разведывательно-дозорная
машина БРДМ-2
В
качестве
вооружения
использовалась спаренная установка
пулеметов КПВТ и ПКТ.
Бронетранспортер БТР-80
Спаренная установка 14,5-мм
пулемета КПВТ и 7,62-мм пулемета
ПКТ расположена во вращающейся
конической башенке.

34.

Назначение, боевые свойства, общее устройство и принцип работы
крупнокалиберного пулемета Владимирова танкового КПВТ
34

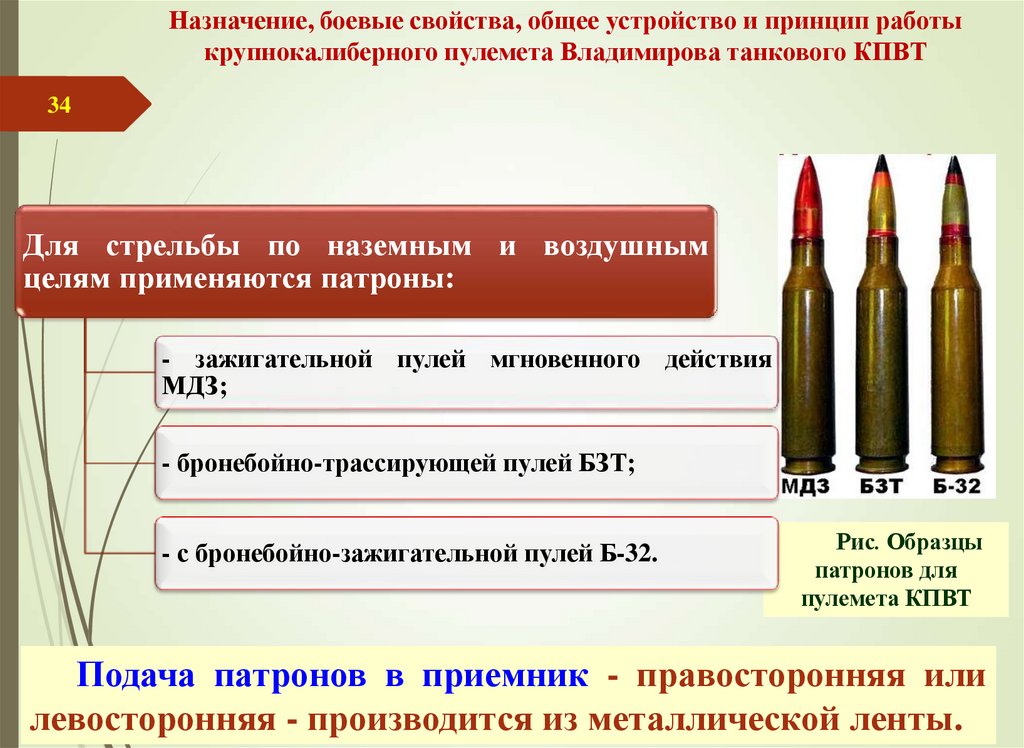

Для стрельбы по наземным и воздушным
целям применяются патроны:
- зажигательной пулей мгновенного действия
МДЗ;
- бронебойно-трассирующей пулей БЗТ;
- с бронебойно-зажигательной пулей Б-32.
Рис. Образцы
патронов для
пулемета КПВТ
Подача патронов в приемник - правосторонняя или
левосторонняя - производится из металлической ленты.

35.

Назначение, боевые свойства, общее устройство и принцип работы
крупнокалиберного пулемета Владимирова танкового КПВТ
35

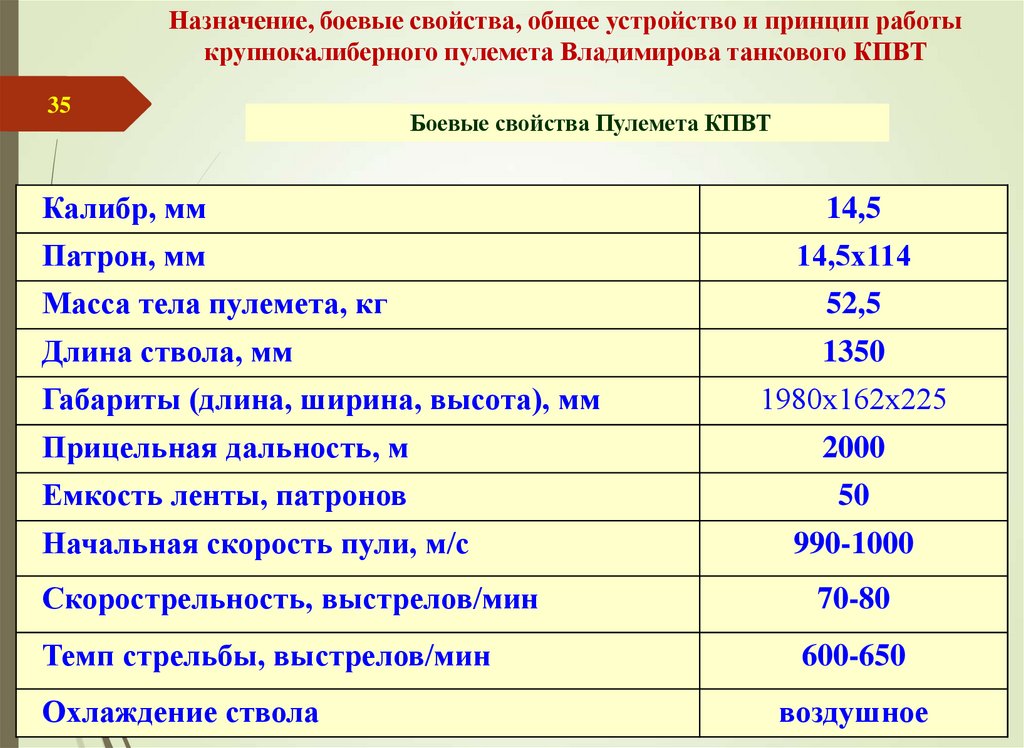

Боевые свойства Пулемета КПВТ
Калибр, мм
14,5
Патрон, мм
14,5х114
Масса тела пулемета, кг
52,5
Длина ствола, мм
1350
Габариты (длина, ширина, высота), мм
1980х162х225
Прицельная дальность, м
2000
Емкость ленты, патронов
50
Начальная скорость пули, м/с
990-1000
Скорострельность, выстрелов/мин
70-80
Темп стрельбы, выстрелов/мин
600-650
Охлаждение ствола
воздушное

36.

Назначение, боевые свойства, общее устройство и принцип работы
крупнокалиберного пулемета Владимирова танкового КПВТ
36

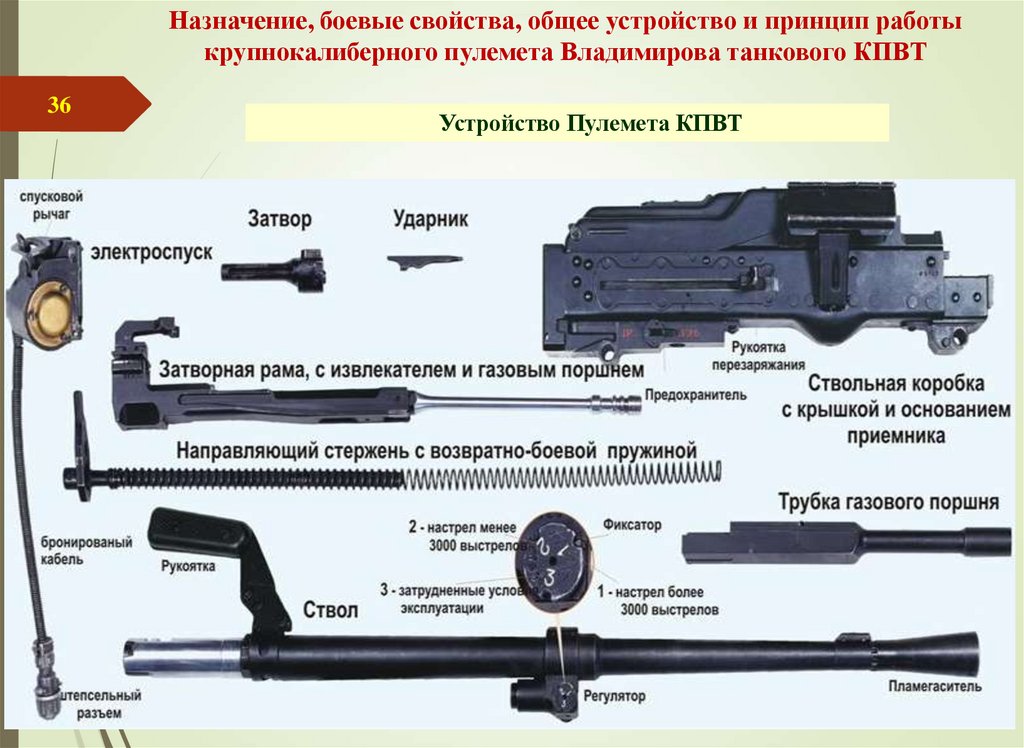

Устройство Пулемета КПВТ

37.

Назначение, боевые свойства, общее устройство и принцип работы
крупнокалиберного пулемета Владимирова танкового КПВТ
37

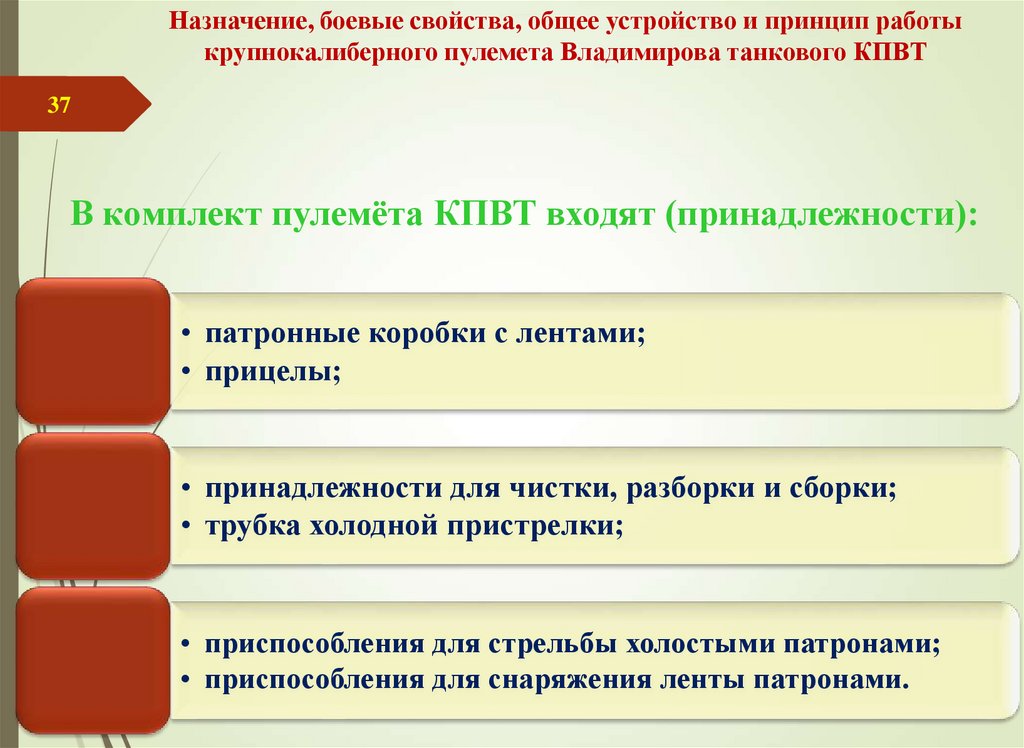

В комплект пулемёта КПВТ входят (принадлежности):
• патронные коробки с лентами;
• прицелы;
• принадлежности для чистки, разборки и сборки;
• трубка холодной пристрелки;
• приспособления для стрельбы холостыми патронами;
• приспособления для снаряжения ленты патронами.

38.

Система питания крупнокалиберного пулемета КПВТ,
назначение и общее устройство
38

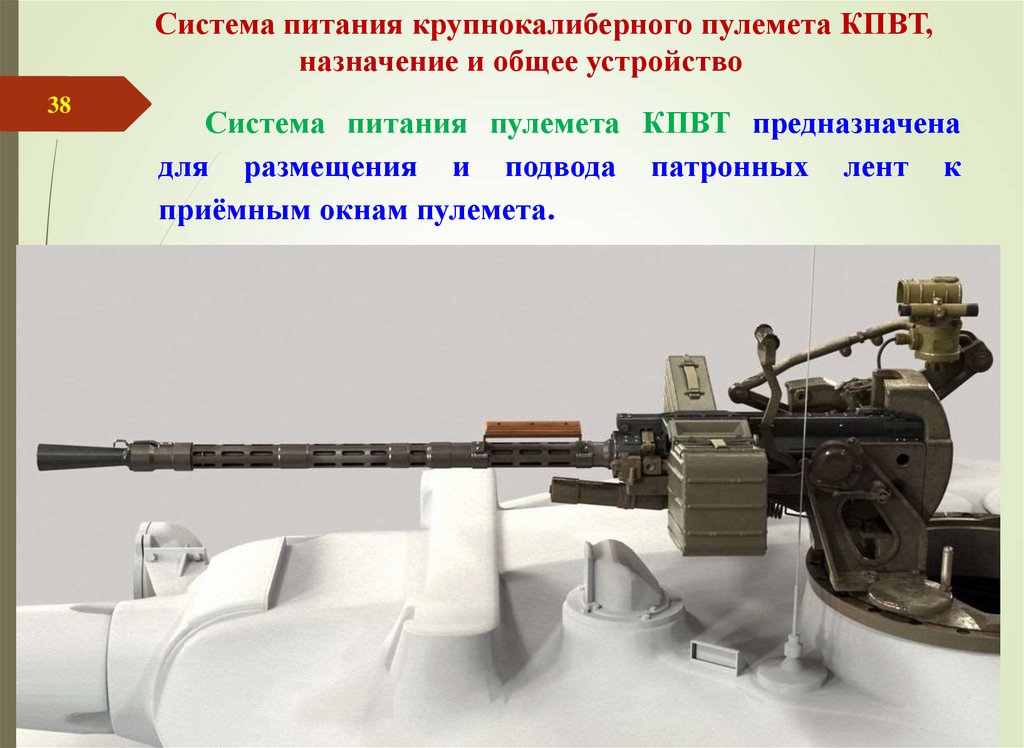

Система питания пулемета КПВТ предназначена
для размещения и подвода патронных лент к
приёмным окнам пулемета.

39.

Система питания крупнокалиберного пулемета КПВТ,
назначение и общее устройство
39

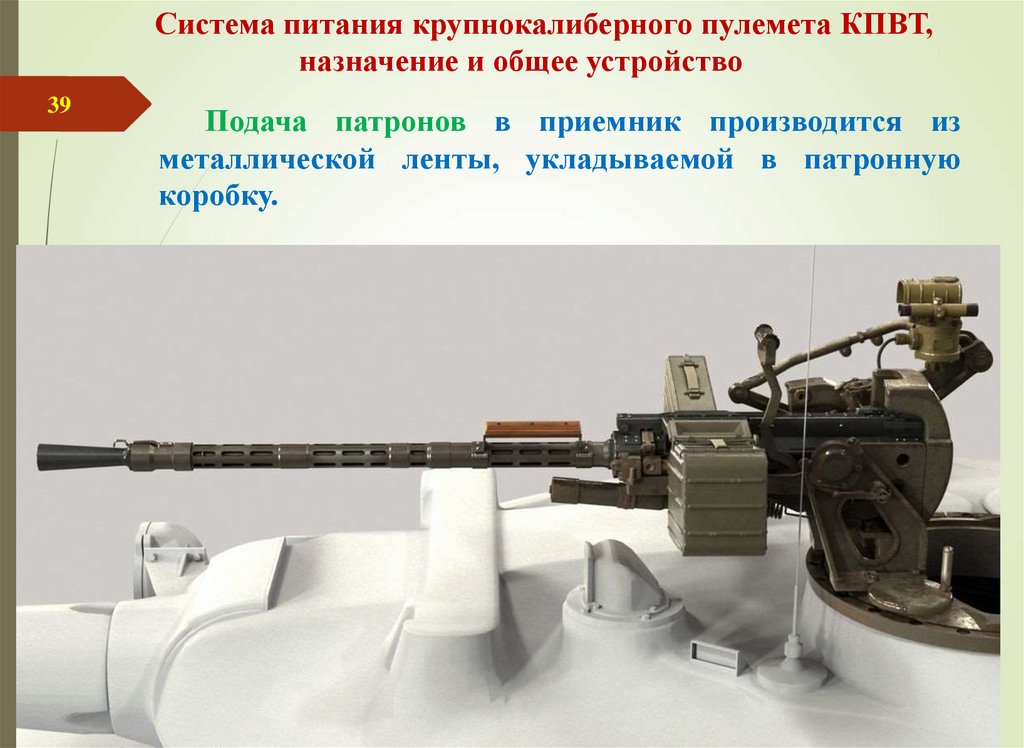

Подача патронов в приемник производится из
металлической ленты, укладываемой в патронную
коробку.

40.

Система питания крупнокалиберного пулемета КПВТ,
назначение и общее устройство
40

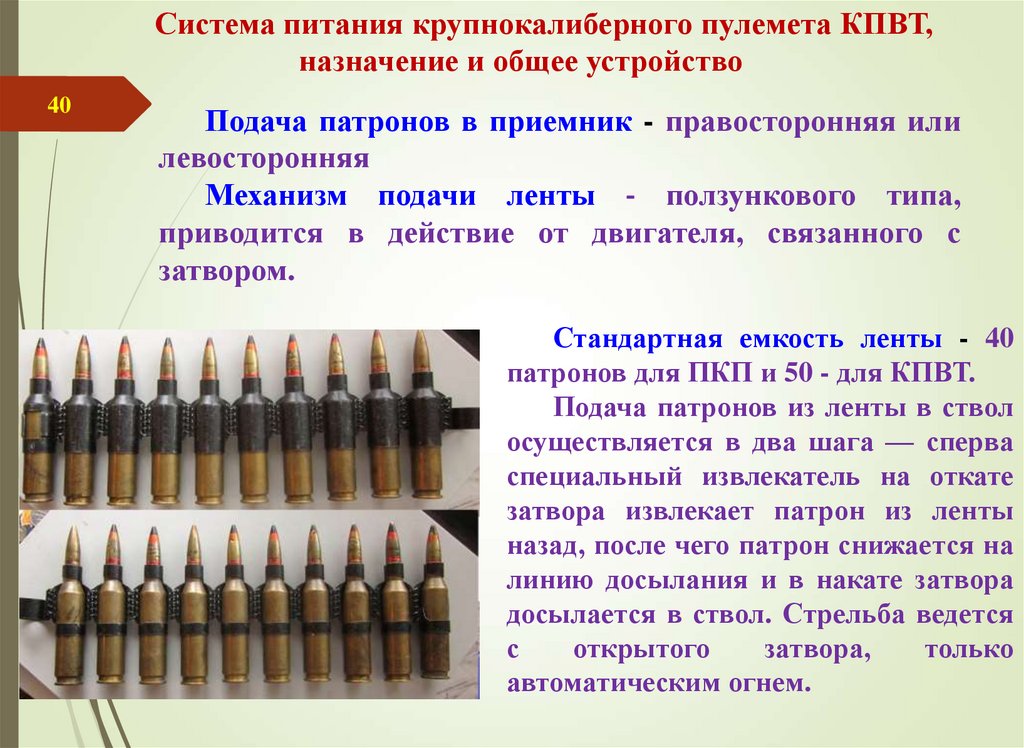

Подача патронов в приемник - правосторонняя или
левосторонняя
Механизм подачи ленты - ползункового типа,
приводится в действие от двигателя, связанного с
затвором.
Стандартная емкость ленты - 40
патронов для ПКП и 50 - для КПВТ.
Подача патронов из ленты в ствол
осуществляется в два шага — сперва
специальный извлекатель на откате
затвора извлекает патрон из ленты
назад, после чего патрон снижается на
линию досылания и в накате затвора
досылается в ствол. Стрельба ведется
с
открытого
затвора,
только
автоматическим огнем.

41.

Система питания крупнокалиберного пулемета КПВТ,
назначение и общее устройство
41

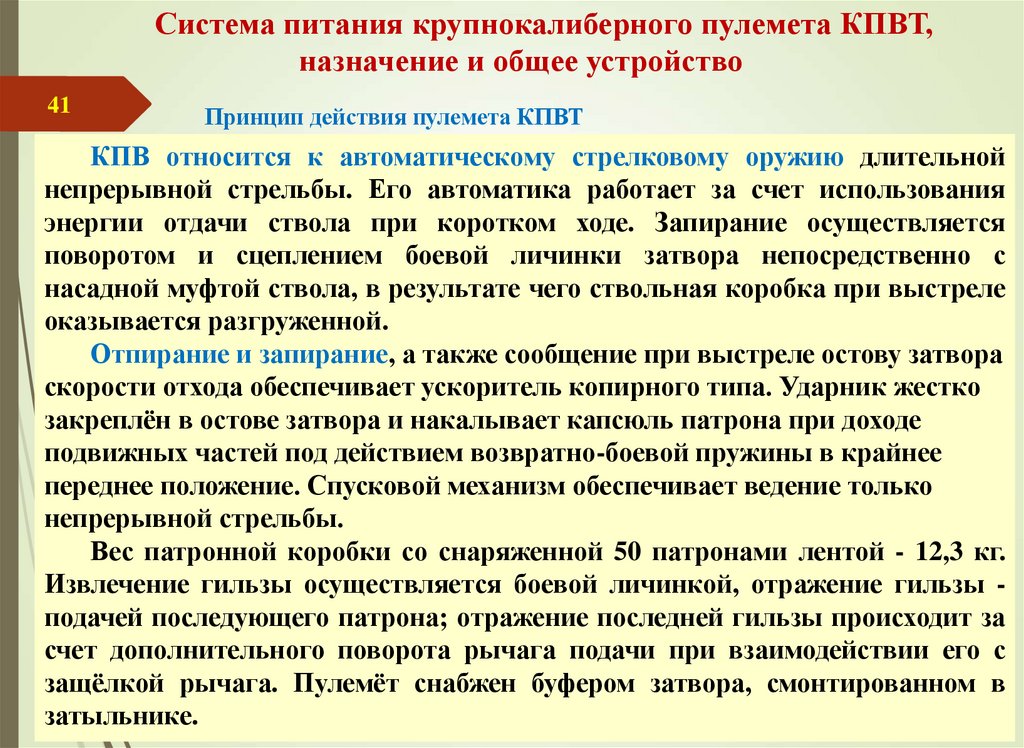

Принцип действия пулемета КПВТ
КПВ относится к автоматическому стрелковому оружию длительной
непрерывной стрельбы. Его автоматика работает за счет использования
энергии отдачи ствола при коротком ходе. Запирание осуществляется
поворотом и сцеплением боевой личинки затвора непосредственно с
насадной муфтой ствола, в результате чего ствольная коробка при выстреле
оказывается разгруженной.
Отпирание и запирание, а также сообщение при выстреле остову затвора
скорости отхода обеспечивает ускоритель копирного типа. Ударник жестко
закреплён в остове затвора и накалывает капсюль патрона при доходе
подвижных частей под действием возвратно-боевой пружины в крайнее
переднее положение. Спусковой механизм обеспечивает ведение только
непрерывной стрельбы.
Вес патронной коробки со снаряженной 50 патронами лентой - 12,3 кг.
Извлечение гильзы осуществляется боевой личинкой, отражение гильзы подачей последующего патрона; отражение последней гильзы происходит за
счет дополнительного поворота рычага подачи при взаимодействии его с
защёлкой рычага. Пулемёт снабжен буфером затвора, смонтированном в
затыльнике.

42.

42

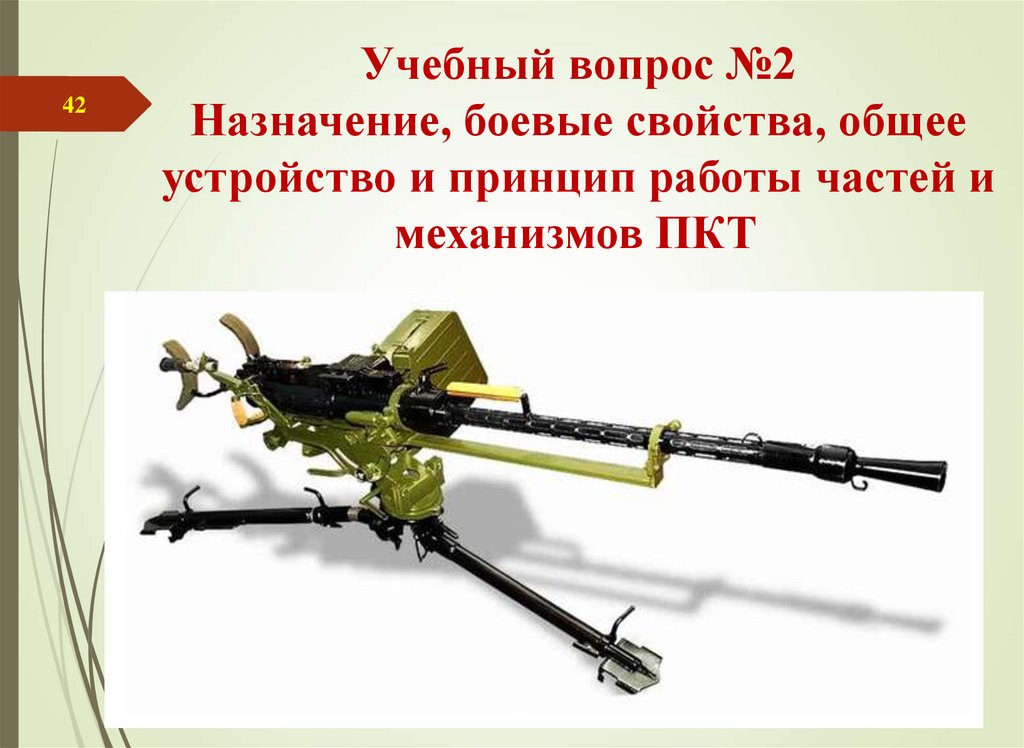

Учебный вопрос №2
Назначение, боевые свойства, общее
устройство и принцип работы частей и
механизмов ПКТ

43.

Назначение, боевые свойства, общее устройство и принцип
работы частей и механизмов ПКТ
43

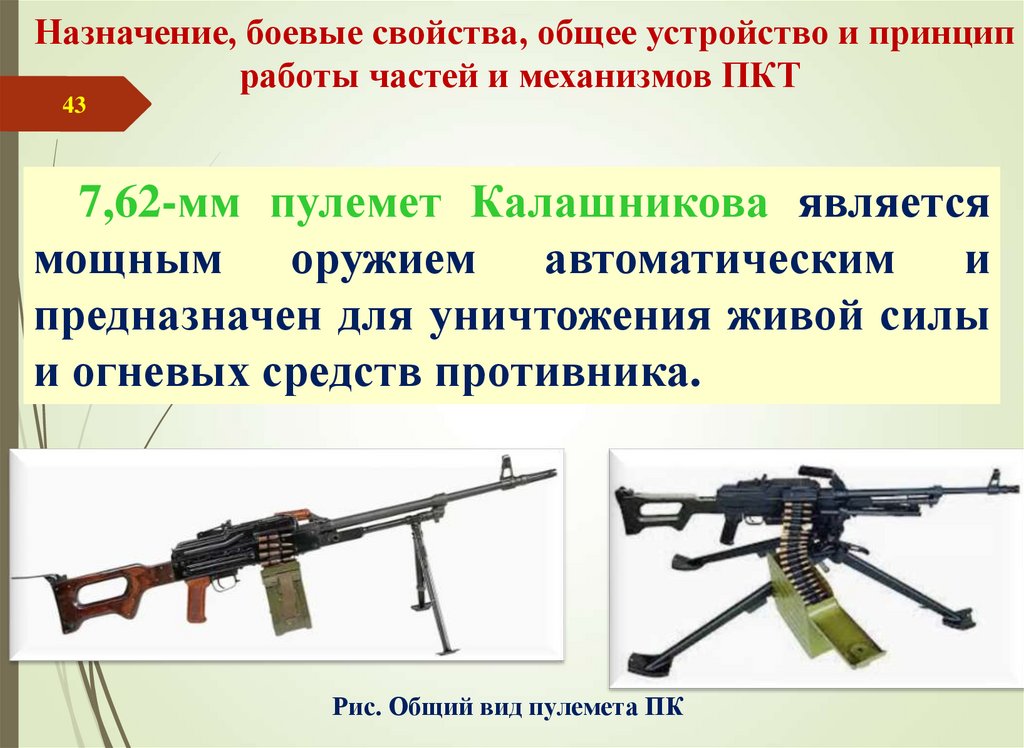

7,62-мм пулемет Калашникова является
мощным оружием автоматическим и
предназначен для уничтожения живой силы
и огневых средств противника.
Рис. Общий вид пулемета ПК

44.

Назначение, боевые свойства, общее устройство и принцип
работы частей и механизмов ПКТ
44

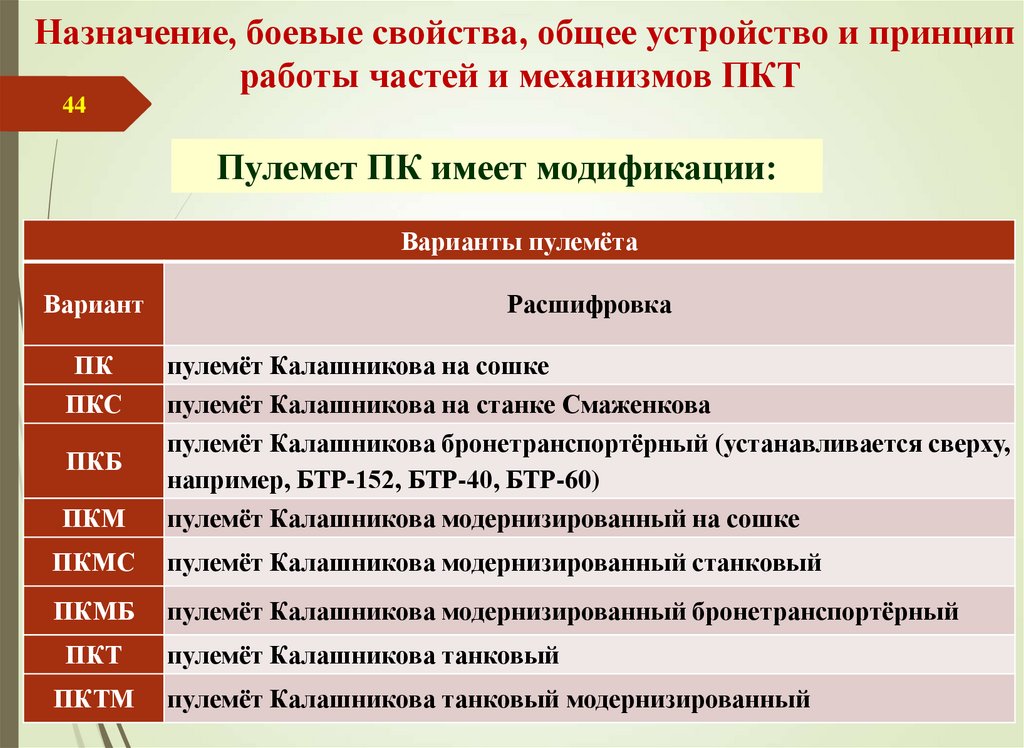

Пулемет ПК имеет модификации:
Варианты пулемёта
Вариант
Расшифровка
ПК
ПКС
ПКМ
пулемёт Калашникова на сошке
пулемёт Калашникова на станке Смаженкова
пулемёт Калашникова бронетранспортёрный (устанавливается сверху,
например, БТР-152, БТР-40, БТР-60)
пулемёт Калашникова модернизированный на сошке
ПКМС
пулемёт Калашникова модернизированный станковый
ПКМБ
пулемёт Калашникова модернизированный бронетранспортёрный
ПКТ
пулемёт Калашникова танковый
ПКТМ
пулемёт Калашникова танковый модернизированный
ПКБ

45.

Назначение, боевые свойства, общее устройство и принцип
работы частей и механизмов ПКТ
45
Пулемет ПК имеет модификации:
Рис. Пулемёт Калашникова на сошке
Рис. 7,62-мм ПКМБ на БТР пулемётной
установке
Рис. ПК танковый ПКТ

46.

Назначение, боевые свойства, общее устройство и принцип
работы частей и механизмов ПКТ
46

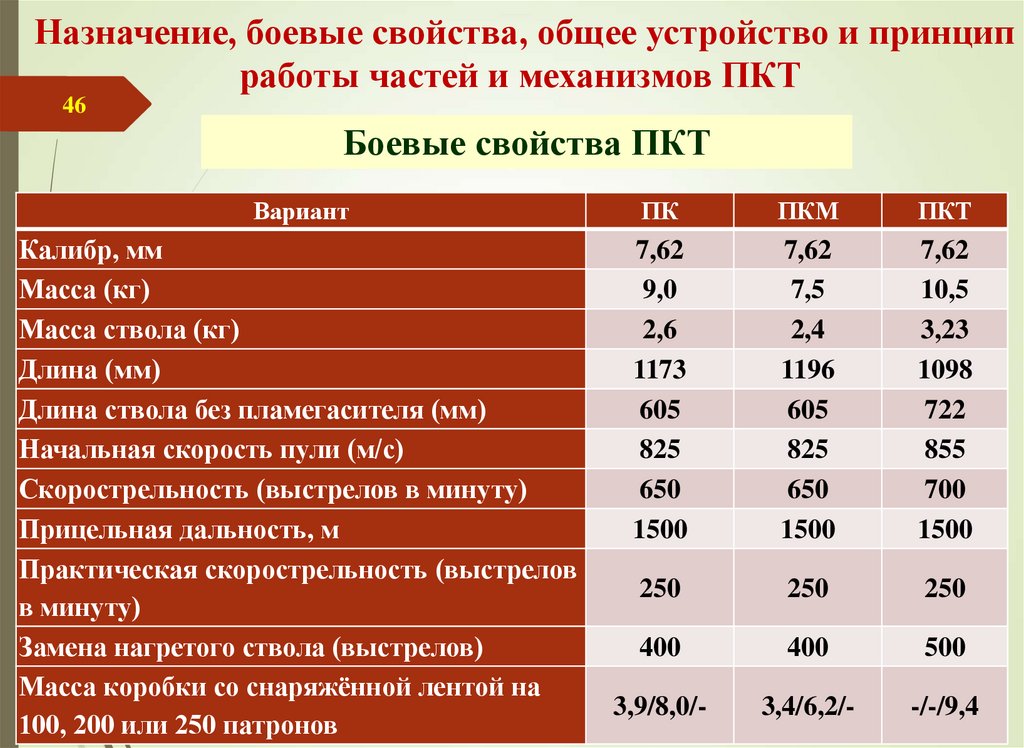

Боевые свойства ПКТ
Вариант
ПК
ПКМ
ПКТ
Калибр, мм
Масса (кг)
Масса ствола (кг)
Длина (мм)
Длина ствола без пламегасителя (мм)
Начальная скорость пули (м/с)
Скорострельность (выстрелов в минуту)
Прицельная дальность, м
Практическая скорострельность (выстрелов
в минуту)
Замена нагретого ствола (выстрелов)
Масса коробки со снаряжённой лентой на
100, 200 или 250 патронов
7,62
9,0
2,6
1173
605
825
650
1500
7,62
7,5
2,4
1196
605
825
650
1500
7,62
10,5
3,23
1098
722
855
700
1500
250
250
250
400
400
500
3,9/8,0/-
3,4/6,2/-
-/-/9,4

47.

Назначение, боевые свойства, общее устройство и принцип
работы частей и механизмов ПКТ
47

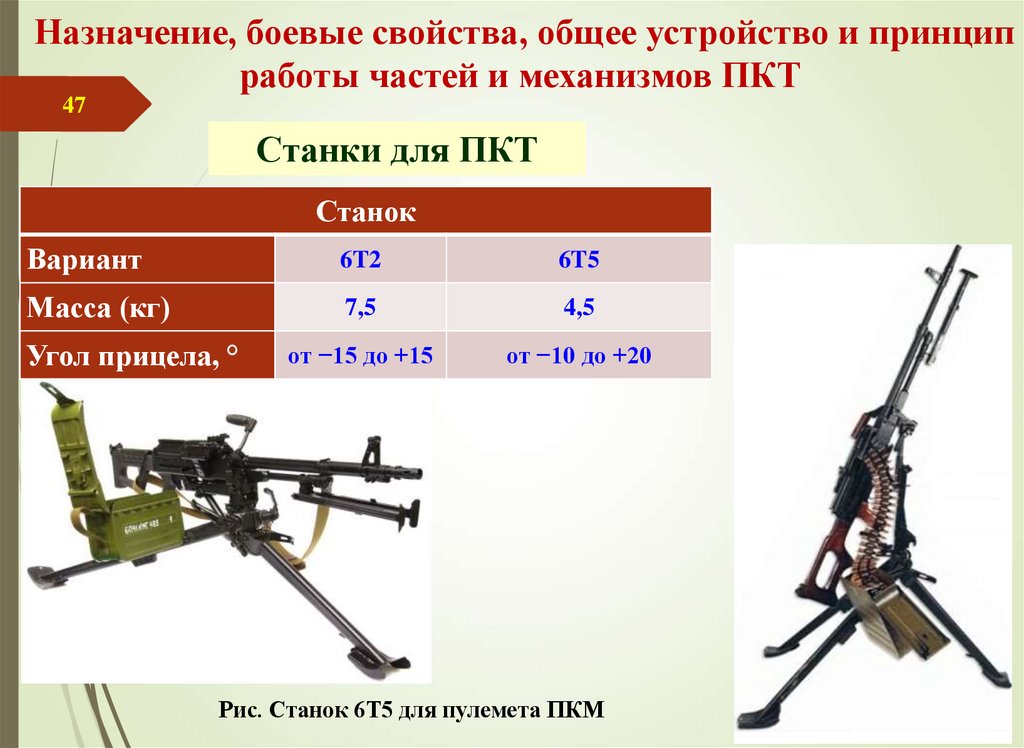

Станки для ПКТ
Станок
Вариант
6T2
6T5
Масса (кг)
7,5
4,5
от −15 до +15
от −10 до +20
Угол прицела, °
Рис. Станок 6Т5 для пулемета ПКМ

48.

Назначение, боевые свойства, общее устройство и принцип
работы частей и механизмов ПКТ
48

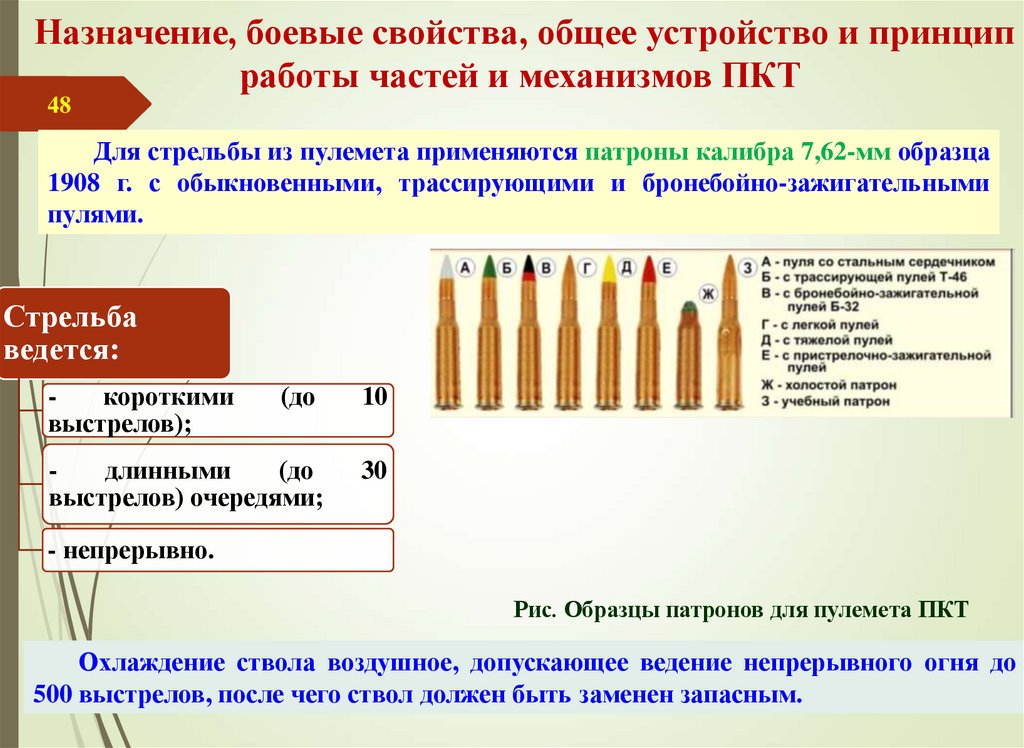

Для стрельбы из пулемета применяются патроны калибра 7,62-мм образца
1908 г. с обыкновенными, трассирующими и бронебойно-зажигательными
пулями.
Стрельба
ведется:
короткими
выстрелов);
(до
10
длинными
(до
выстрелов) очередями;
30
- непрерывно.
Рис. Образцы патронов для пулемета ПКТ
Охлаждение ствола воздушное, допускающее ведение непрерывного огня до
500 выстрелов, после чего ствол должен быть заменен запасным.

49.

Назначение, боевые свойства, общее устройство и принцип
работы частей и механизмов ПКТ
49
Питание патронами осуществляется из металлической ленты на 100 или 200
патронов.
Для переноски снаряжённых лент имеются коробки из лёгкого сплава
ёмкостью по 100 и 200 патронов.
Для пулемёта ПКМБ ленты ёмкостью 250 патронов состоят из разъёмных
кусков по 25 или 50 патронов и укладываются в патронные коробки на 250
патронов.
а
б
Рис. Короб для лент патронов ПК
А- на 100 патронов; б – на 200 патронов; в – 250 патронов
в

50.

Назначение, боевые свойства, общее устройство и принцип
работы частей и механизмов ПКТ
50

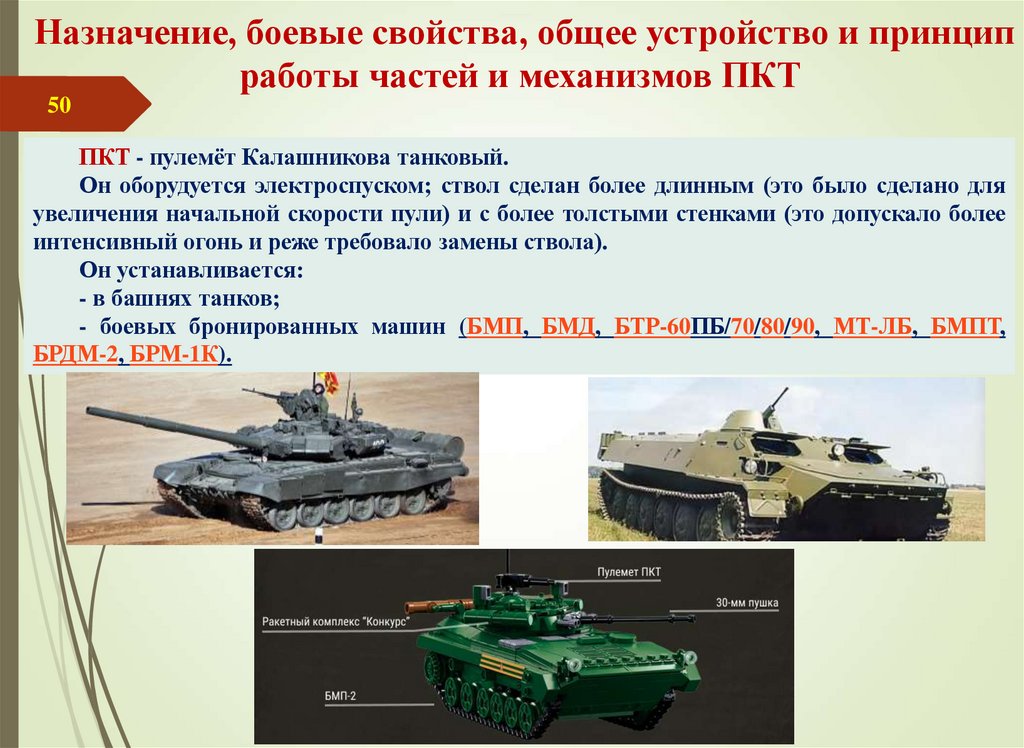

ПКТ - пулемёт Калашникова танковый.
Он оборудуется электроспуском; ствол сделан более длинным (это было сделано для
увеличения начальной скорости пули) и с более толстыми стенками (это допускало более
интенсивный огонь и реже требовало замены ствола).
Он устанавливается:
- в башнях танков;
- боевых бронированных машин (БМП, БМД, БТР-60ПБ/70/80/90, МТ-ЛБ, БМПТ,
БРДМ-2, БРМ-1К).

51.

Назначение, боевые свойства, общее устройство и принцип
работы частей и механизмов ПКТ
51

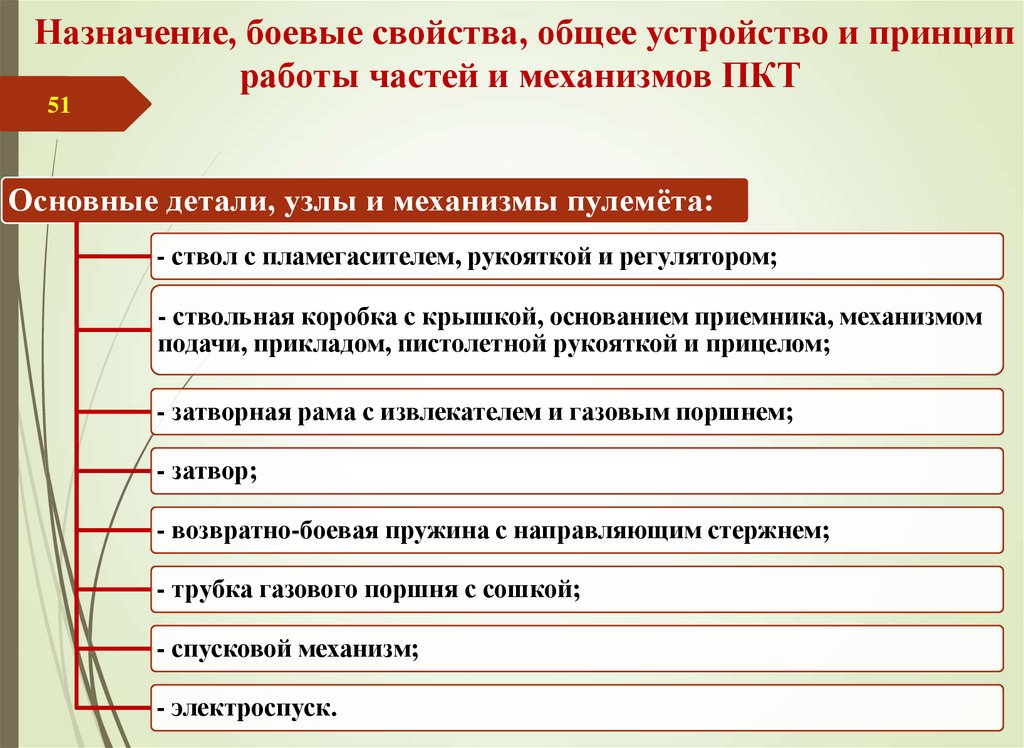

Основные детали, узлы и механизмы пулемёта:
- ствол с пламегасителем, рукояткой и регулятором;
- ствольная коробка с крышкой, основанием приемника, механизмом
подачи, прикладом, пистолетной рукояткой и прицелом;
- затворная рама с извлекателем и газовым поршнем;
- затвор;
- возвратно-боевая пружина с направляющим стержнем;
- трубка газового поршня с сошкой;
- спусковой механизм;
- электроспуск.

52.

Назначение, боевые свойства, общее устройство и принцип
работы частей и механизмов ПКТ
52
Рис. Устройство ПКТ

53.

Назначение, боевые свойства, общее устройство и принцип
работы частей и механизмов ПКТ
53

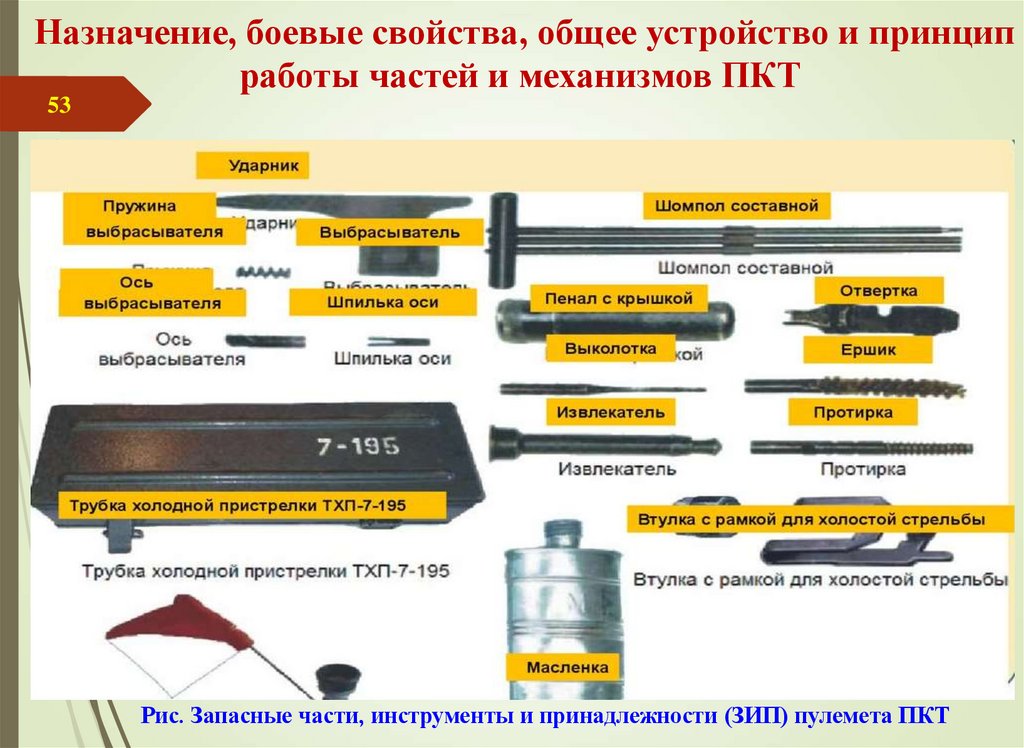

Рис. Запасные части, инструменты и принадлежности (ЗИП) пулемета ПКТ

54.

Назначение, боевые свойства, общее устройство и принцип
работы частей и механизмов ПКТ
54

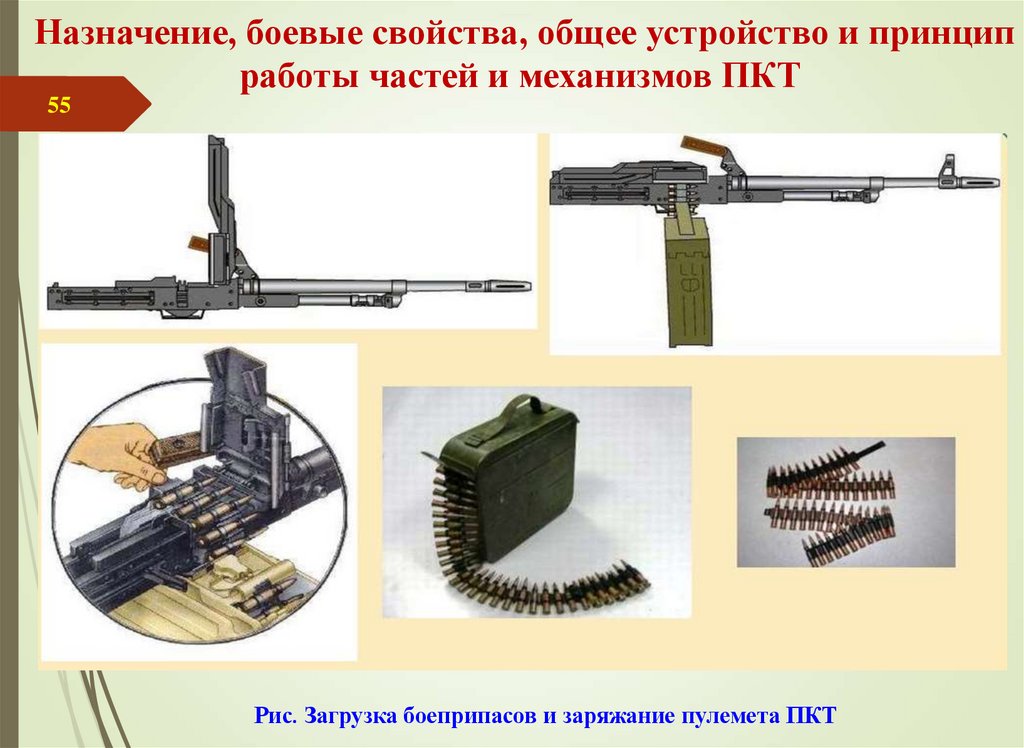

Рис. Загрузка боеприпасов и заряжание пулемета ПКТ

55.

Назначение, боевые свойства, общее устройство и принцип
работы частей и механизмов ПКТ
55
Рис. Загрузка боеприпасов и заряжание пулемета ПКТ

56.

Назначение, боевые свойства, общее устройство и принцип
работы частей и механизмов ПКТ
56

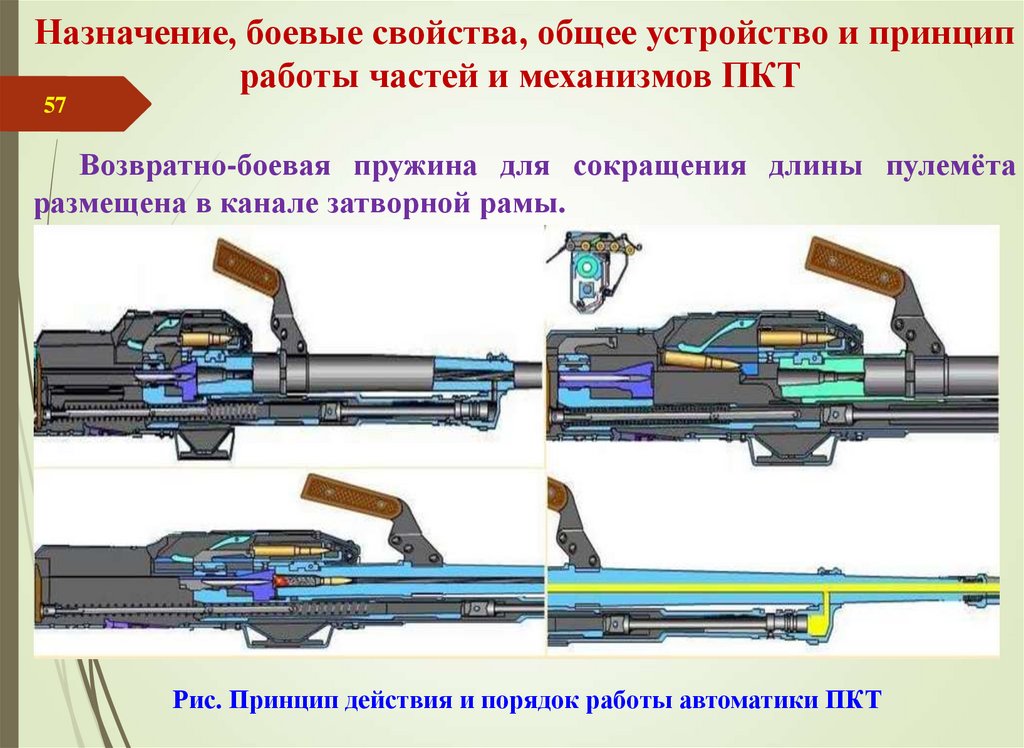

Действие автоматики пулемёта Калашникова ПКМ основано на использовании
энергии пороховых газов, отводимых из канала ствола к газовому поршню, соединённому с
затворной рамой. Для обеспечения работоспособности пулемета в затруднённых условиях
эксплуатации в конструкции газоотводного механизма предусмотрен газовый регулятор,
изменяющий количество пороховых газов, сбрасываемых из газовой камеры в атмосферу.
Ведущим звеном автоматики является затворная рама, которая:
• - под воздействием возвратно-боевой пружины и газоотводной
системы автоматики приводит в действие механизм подачи,
обеспечивая подачу ленты;
• - извлечение патрона из ленты на линию досылания;
• - досылание патрона в патронник;
• - запирание ствола поворотом затвора на два боевых упора;
• - накол капсюля;
• - извлечение стреляной гильзы.

57.

Назначение, боевые свойства, общее устройство и принцип
работы частей и механизмов ПКТ
57
Возвратно-боевая пружина для сокращения длины пулемёта
размещена в канале затворной рамы.
Рис. Принцип действия и порядок работы автоматики ПКТ

58.

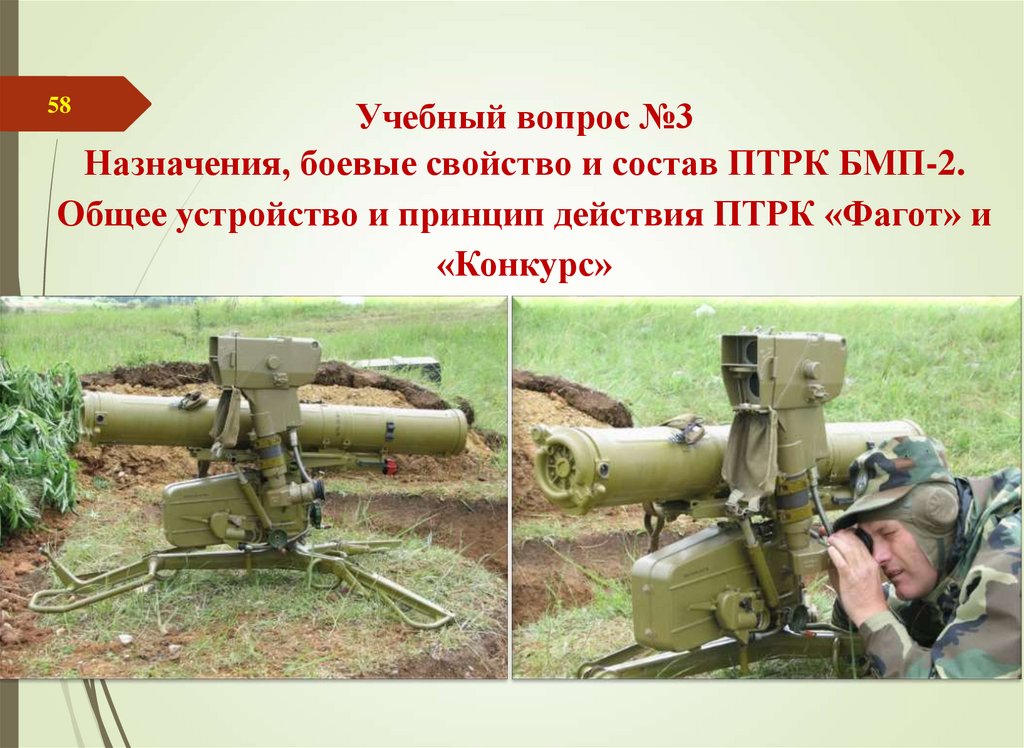

Учебный вопрос №3
Назначения, боевые свойство и состав ПТРК БМП-2.
Общее устройство и принцип действия ПТРК «Фагот» и
«Конкурс»
58

59.

Назначения, боевые свойство и состав ПТРК БМП-2. Общее
устройство и принцип действия ПТРК «Фагот» и «Конкурс»
59
Противотанковый ракетный комплекс «Фагот» предназначен для поражения
визуально видимых неподвижных и движущихся со скоростью до 60 км/ч целей
(танков и других бронированных малоразмерных целей) на дальностях до 2 км, а
ракетой 9М113 - до 4 км.
Рис. Противотанковый ракетный комплекс «Фагот» (9К111)

60.

Назначения, боевые свойство и состав ПТРК БМП-2. Общее
устройство и принцип действия ПТРК «Фагот» и «Конкурс»
60

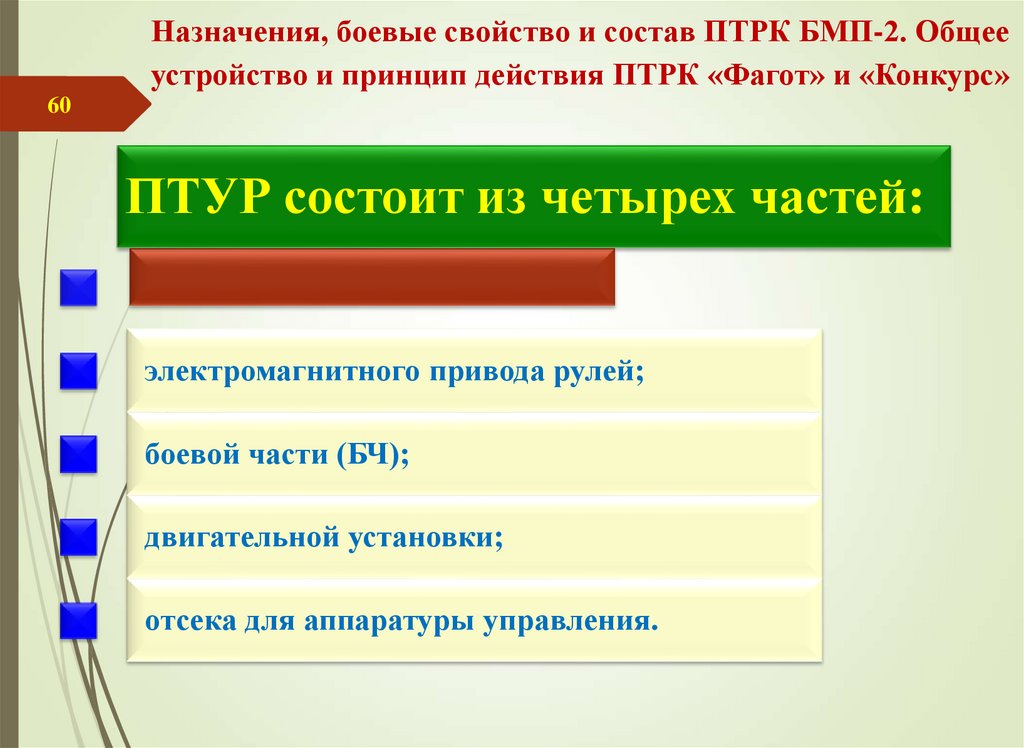

ПТУР состоит из четырех частей:
электромагнитного привода рулей;
боевой части (БЧ);
двигательной установки;
отсека для аппаратуры управления.

61.

Назначения, боевые свойство и состав ПТРК БМП-2. Общее
устройство и принцип действия ПТРК «Фагот» и «Конкурс»
61

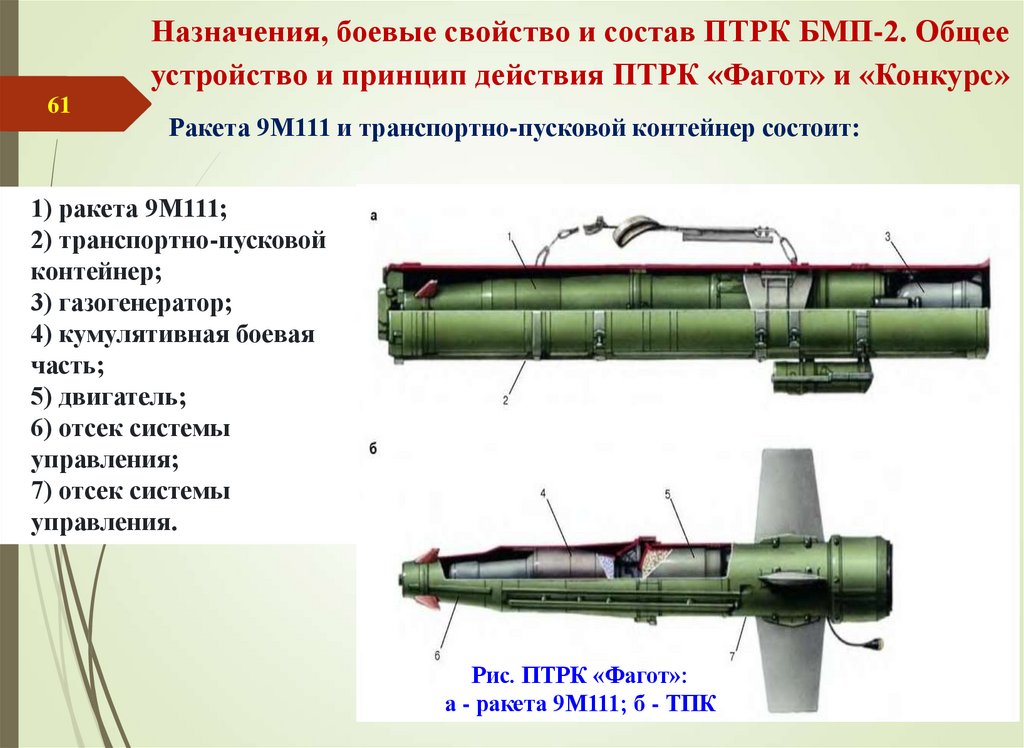

Ракета 9М111 и транспортно-пусковой контейнер состоит:
1) ракета 9М111;
2) транспортно-пусковой
контейнер;
3) газогенератор;
4) кумулятивная боевая
часть;
5) двигатель;
6) отсек системы
управления;
7) отсек системы
управления.
Рис. ПТРК «Фагот»:
а - ракета 9М111; б - ТПК

62.

Назначения, боевые свойство и состав ПТРК БМП-2. Общее
устройство и принцип действия ПТРК «Фагот» и «Конкурс»
62
Ракета 9М111 и транспортно-пусковой контейнер состоит:

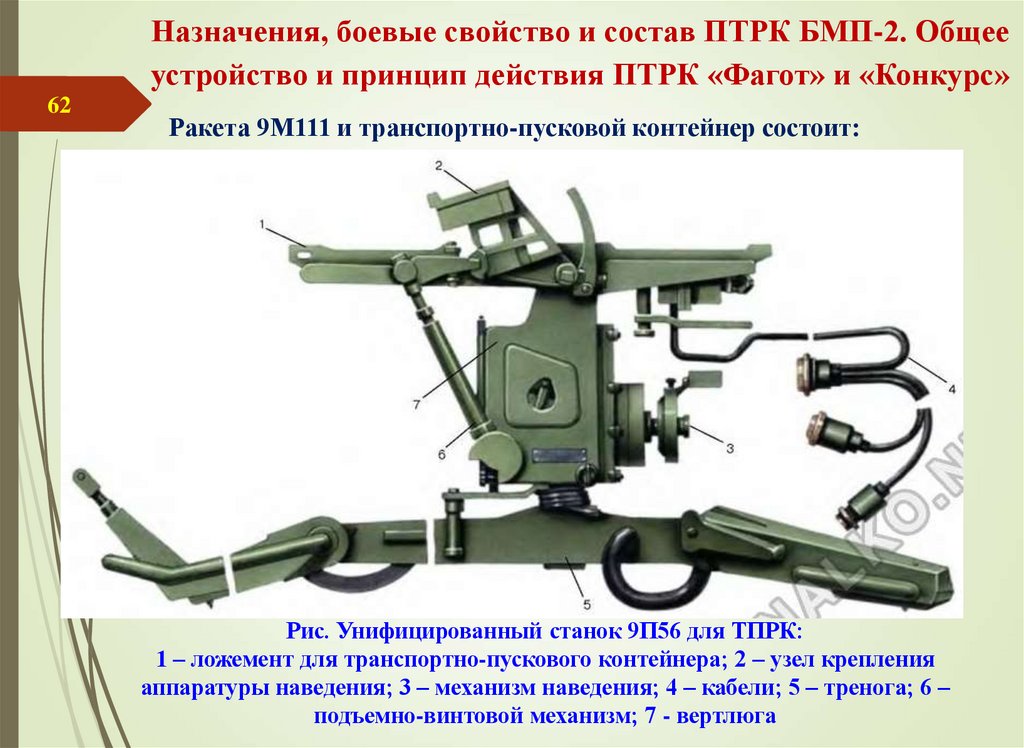

Рис. Унифицированный станок 9П56 для ТПРК:
1 – ложемент для транспортно-пускового контейнера; 2 – узел крепления
аппаратуры наведения; 3 – механизм наведения; 4 – кабели; 5 – тренога; 6 –
подъемно-винтовой механизм; 7 - вертлюга

63.

Назначения, боевые свойство и состав ПТРК БМП-2. Общее
устройство и принцип действия ПТРК «Фагот» и «Конкурс»
63
Основные ТТХ ПТРК «Фагот»
Характеристики
Дальность стрельбы, м
Скорострельность, выстр./ мин.
Средняя скорость полета ракеты, м/с
Максимальная скорость полета, м/с
Время полета на максимальную дальность, с
Габаритные размеры, мм:
- калибр (диаметр корпуса)
- длина
- размах крыльев
Размеры контейнера, мм:
- длина
- ширина
- высота
Масса ракеты , кг:
- в ТПК
- без ТПК
Вес боевой части
Бронепробиваемость, мм
Бронепробиваемость (под углом 60° ), мм
9М111
70 - 2000
3
186
240
11
9М111М
75 - 2500
3
180
240
13.5
120
863
369
120
910
369
1098
150
205
1098
150
205
13
13.2
2.5
400
200
11.3
11.5
2.5
460-500
230

64.

Назначения, боевые свойство и состав ПТРК БМП-2. Общее
устройство и принцип действия ПТРК «Фагот» и «Конкурс»
64

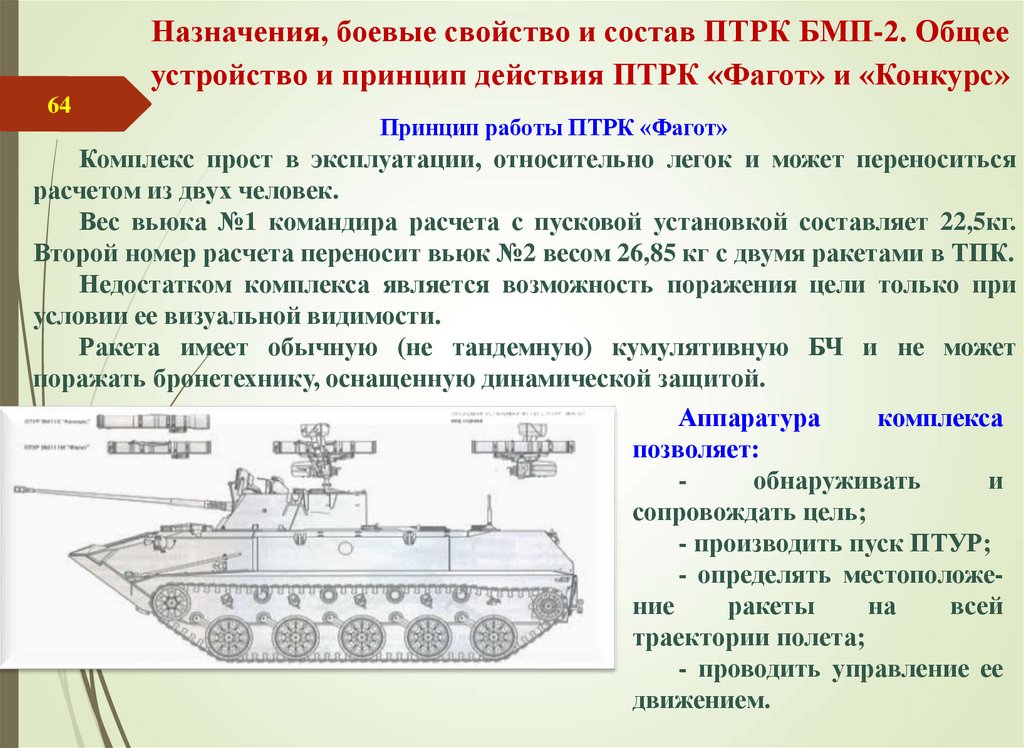

Принцип работы ПТРК «Фагот»
Комплекс прост в эксплуатации, относительно легок и может переноситься
расчетом из двух человек.
Вес вьюка №1 командира расчета с пусковой установкой составляет 22,5кг.
Второй номер расчета переносит вьюк №2 весом 26,85 кг с двумя ракетами в ТПК.
Недостатком комплекса является возможность поражения цели только при
условии ее визуальной видимости.
Ракета имеет обычную (не тандемную) кумулятивную БЧ и не может
поражать бронетехнику, оснащенную динамической защитой.
Аппаратура
комплекса
позволяет:
обнаруживать
и
сопровождать цель;
- производить пуск ПТУР;
- определять местоположение
ракеты
на
всей
траектории полета;
- проводить управление ее
движением.

65.

Назначения, боевые свойство и состав ПТРК БМП-2. Общее
устройство и принцип действия ПТРК «Фагот» и «Конкурс»
65
Принцип работы ПТРК «Фагот»

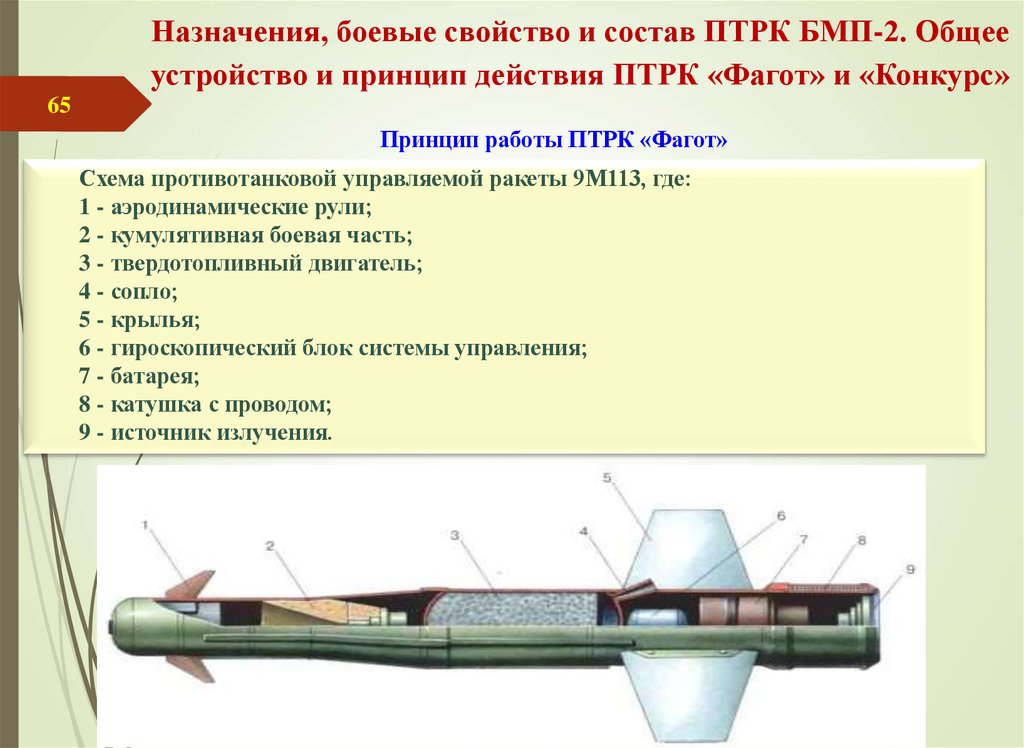

Схема противотанковой управляемой ракеты 9М113, где:
1 - аэродинамические рули;
2 - кумулятивная боевая часть;
3 - твердотопливный двигатель;
4 - сопло;
5 - крылья;
6 - гироскопический блок системы управления;
7 - батарея;
8 - катушка с проводом;
9 - источник излучения.

66.

Назначения, боевые свойство и состав ПТРК БМП-2. Общее
устройство и принцип действия ПТРК «Фагот» и «Конкурс»
66

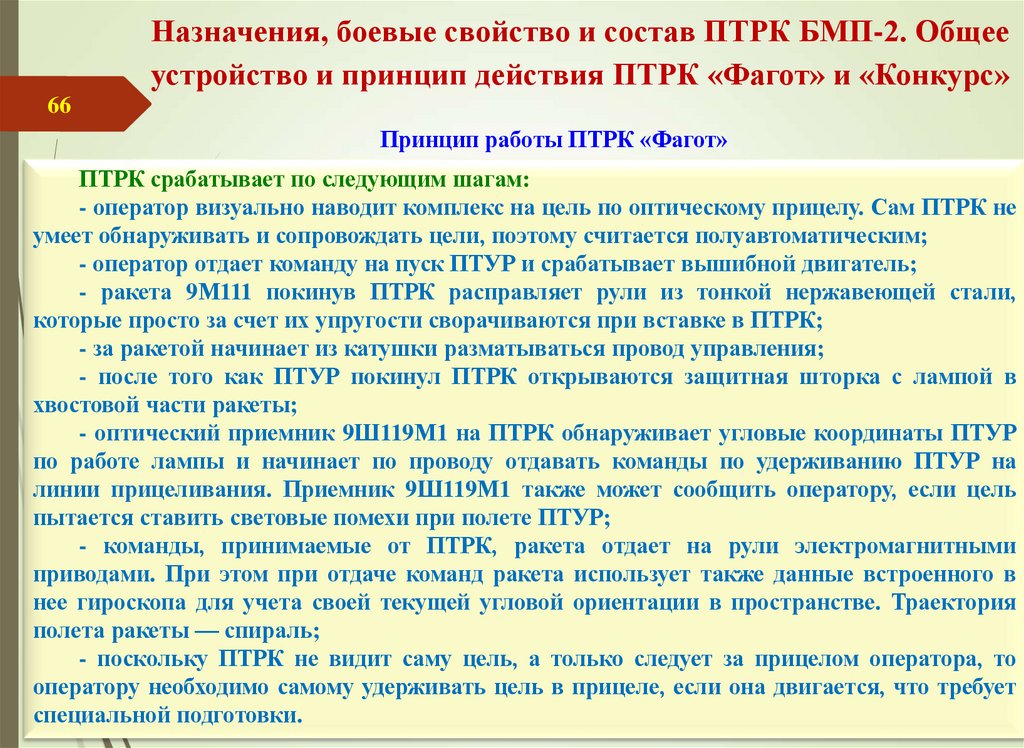

Принцип работы ПТРК «Фагот»
ПТРК срабатывает по следующим шагам:
- оператор визуально наводит комплекс на цель по оптическому прицелу. Сам ПТРК не
умеет обнаруживать и сопровождать цели, поэтому считается полуавтоматическим;
- оператор отдает команду на пуск ПТУР и срабатывает вышибной двигатель;
- ракета 9М111 покинув ПТРК расправляет рули из тонкой нержавеющей стали,
которые просто за счет их упругости сворачиваются при вставке в ПТРК;
- за ракетой начинает из катушки разматываться провод управления;
- после того как ПТУР покинул ПТРК открываются защитная шторка с лампой в
хвостовой части ракеты;
- оптический приемник 9Ш119М1 на ПТРК обнаруживает угловые координаты ПТУР
по работе лампы и начинает по проводу отдавать команды по удерживанию ПТУР на
линии прицеливания. Приемник 9Ш119М1 также может сообщить оператору, если цель
пытается ставить световые помехи при полете ПТУР;
- команды, принимаемые от ПТРК, ракета отдает на рули электромагнитными
приводами. При этом при отдаче команд ракета использует также данные встроенного в
нее гироскопа для учета своей текущей угловой ориентации в пространстве. Траектория
полета ракеты — спираль;
- поскольку ПТРК не видит саму цель, а только следует за прицелом оператора, то
оператору необходимо самому удерживать цель в прицеле, если она двигается, что требует
специальной подготовки.

67.

Назначения, боевые свойство и состав ПТРК БМП-2. Общее
устройство и принцип действия ПТРК «Фагот» и «Конкурс»
67

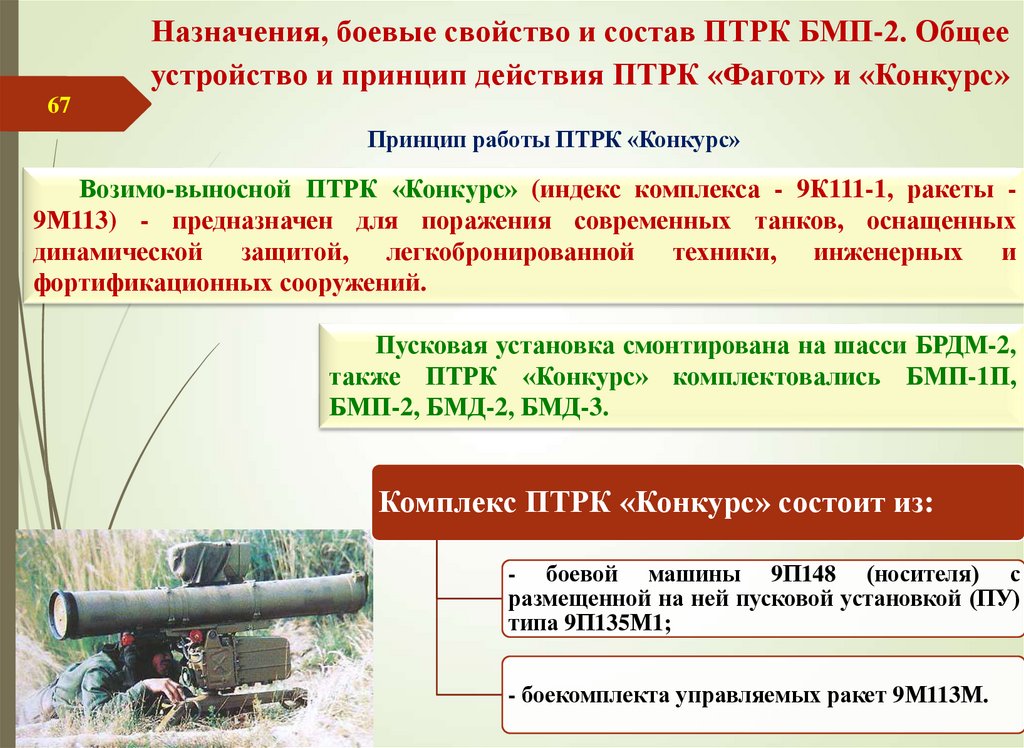

Принцип работы ПТРК «Конкурс»
Возимо-выносной ПТРК «Конкурс» (индекс комплекса - 9К111-1, ракеты 9М113) - предназначен для поражения современных танков, оснащенных
динамической защитой, легкобронированной техники, инженерных и
фортификационных сооружений.
Пусковая установка смонтирована на шасси БРДМ-2,
также ПТРК «Конкурс» комплектовались БМП-1П,
БМП-2, БМД-2, БМД-3.
Комплекс ПТРК «Конкурс» состоит из:
- боевой машины 9П148 (носителя) с
размещенной на ней пусковой установкой (ПУ)
типа 9П135М1;
- боекомплекта управляемых ракет 9М113М.

68.

Назначения, боевые свойство и состав ПТРК БМП-2. Общее
устройство и принцип действия ПТРК «Фагот» и «Конкурс»
68

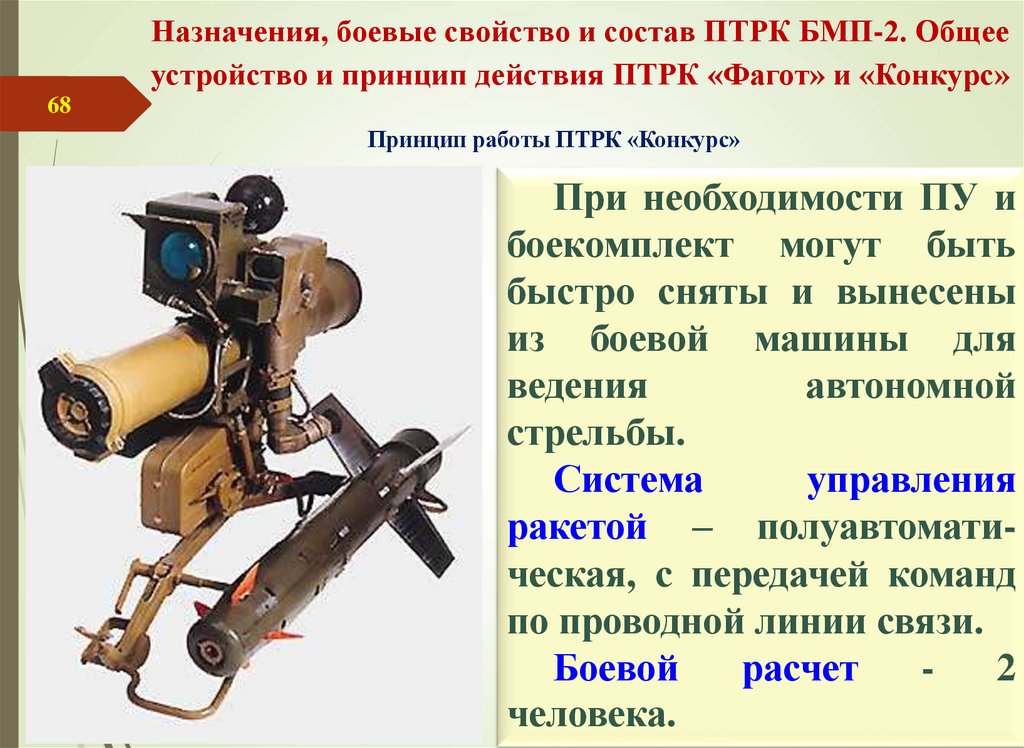

Принцип работы ПТРК «Конкурс»
При необходимости ПУ и
боекомплект могут быть
быстро сняты и вынесены
из боевой машины для
ведения
автономной
стрельбы.
Система
управления
ракетой – полуавтоматическая, с передачей команд
по проводной линии связи.
Боевой
расчет
2
человека.

69.

Назначения, боевые свойство и состав ПТРК БМП-2. Общее
устройство и принцип действия ПТРК «Фагот» и «Конкурс»
69
Принцип работы ПТРК «Конкурс»
Боевая машина 9П148 предназначена для транспортировки,
наведения и запуска противотанковых управляемых ракет 9М111-2
или 9М113.
Машина способна поражать ракетами как подвижные цели,
перемещающиеся со скоростью до 60 км/ч, так и неподвижные цели
типа дот и дзот в условиях оптической видимости.

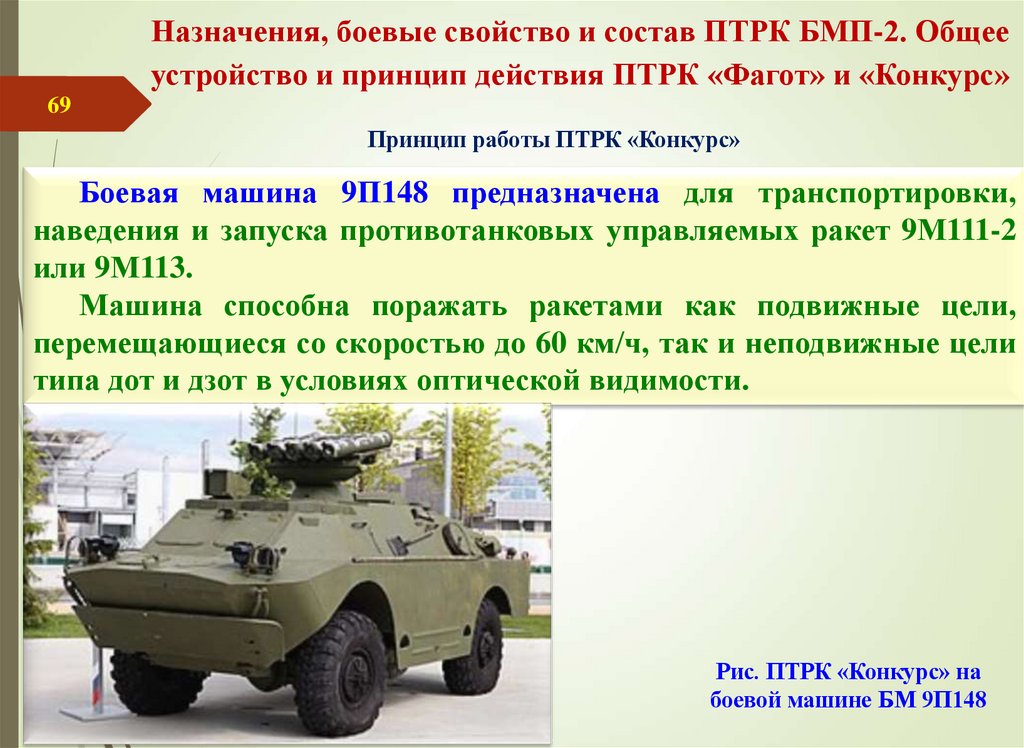

Рис. ПТРК «Конкурс» на
боевой машине БМ 9П148

70.

Назначения, боевые свойство и состав ПТРК БМП-2. Общее
устройство и принцип действия ПТРК «Фагот» и «Конкурс»
70
Принцип работы ПТРК «Конкурс»
Ракета хранится в герметичном транспортно-пусковом
контейнере (ТПК) в постоянной боеготовности.
В качестве боеприпасов могут использоваться ракеты
противотанковых комплексов «Фагот» (9М111, 9М111М) и
«Конкурс» (9М113).
Действия оператора не изменяются при смене вида ракет.
Рис. ПТРК «Конкурс» на
боевой машине БМ 9П148

71.

Назначения, боевые свойство и состав ПТРК БМП-2. Общее
устройство и принцип действия ПТРК «Фагот» и «Конкурс»
71

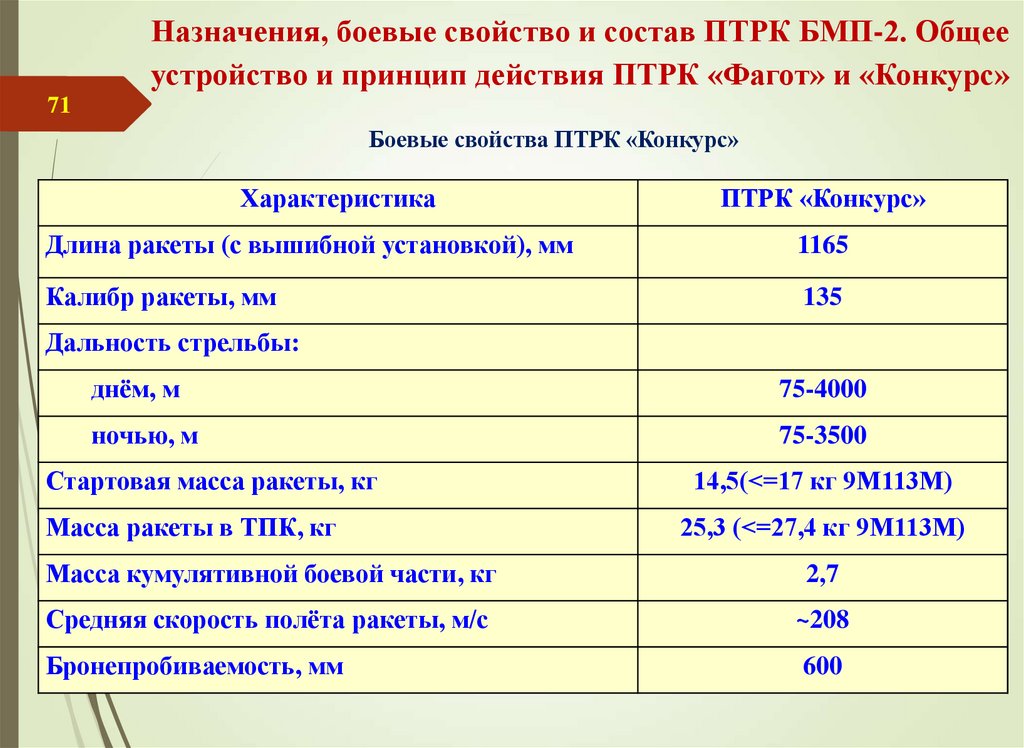

Боевые свойства ПТРК «Конкурс»
Характеристика
ПТРК «Конкурс»
Длина ракеты (с вышибной установкой), мм
1165
Калибр ракеты, мм
135
Дальность стрельбы:
днём, м
75-4000
ночью, м
75-3500
Стартовая масса ракеты, кг
14,5(<=17 кг 9М113М)
Масса ракеты в ТПК, кг
25,3 (<=27,4 кг 9М113М)
Масса кумулятивной боевой части, кг
2,7
Средняя скорость полёта ракеты, м/с
~208
Бронепробиваемость, мм
600

72. Учебные вопросы:

72
Тема № 3 - 1
Вооружение БМП, БТР, БКМ
Учебные вопросы:
1. Назначение, боевые свойства, общее устройство и
принцип работы пушки 2А42, КПВТ. Система питания
пушки и крупнокалиберного пулемета, назначение и
общее устройство. Устройство лент, их снаряжение и
укладка.
2. Назначение, боевые свойства, общее устройство и
принцип работы частей и механизмов ПКТ.
3. Назначения, боевые свойство и состав ПТРК БМП2. Общее устройство и принцип действия ПТРК «Фагот»
и «Конкурс».

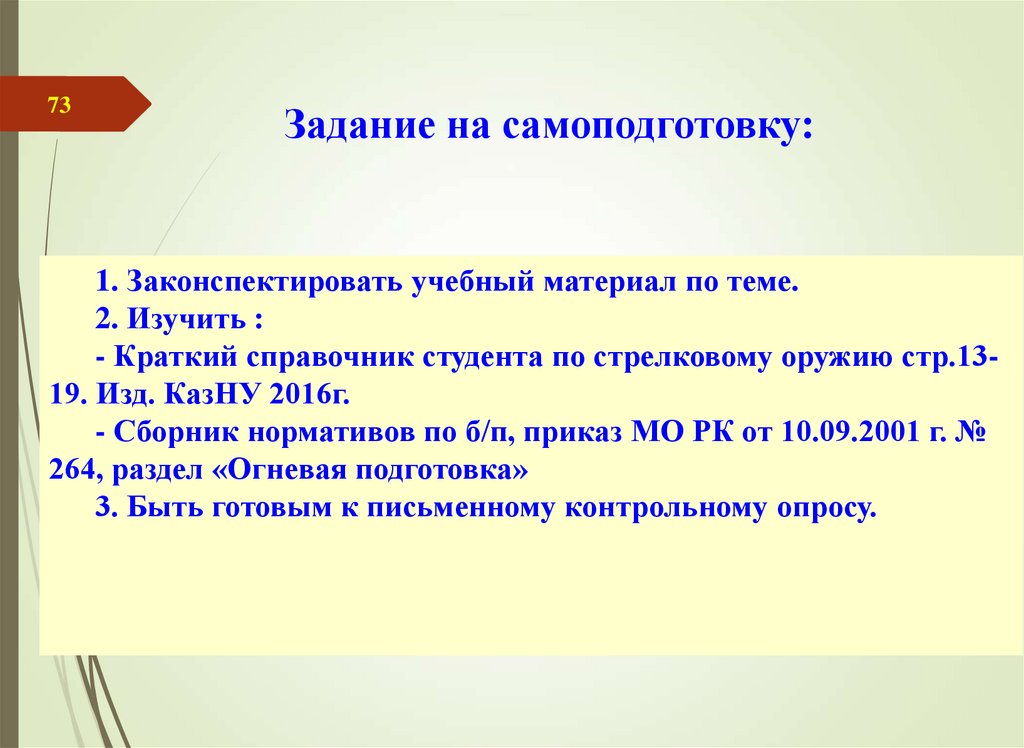

73. Задание на самоподготовку:

73
Задание на самоподготовку:
1. Законспектировать учебный материал по теме.
2. Изучить :
- Краткий справочник студента по стрелковому оружию стр.1319. Изд. КазНУ 2016г.
- Сборник нормативов по б/п, приказ МО РК от 10.09.2001 г. №
264, раздел «Огневая подготовка»
3. Быть готовым к письменному контрольному опросу.

74.

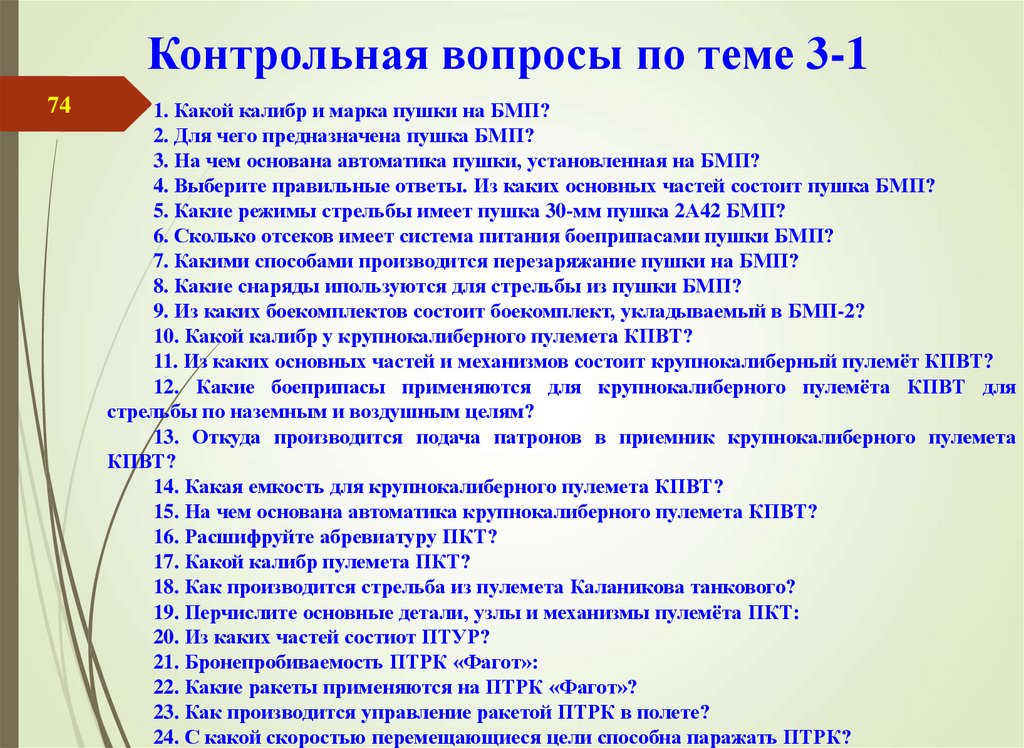

Контрольная вопросы по теме 3-1
74
1. Какой калибр и марка пушки на БМП?
2. Для чего предназначена пушка БМП?
3. На чем основана автоматика пушки, установленная на БМП?
4. Выберите правильные ответы. Из каких основных частей состоит пушка БМП?
5. Какие режимы стрельбы имеет пушка 30-мм пушка 2А42 БМП?
6. Сколько отсеков имеет система питания боеприпасами пушки БМП?
7. Какими способами производится перезаряжание пушки на БМП?
8. Какие снаряды ипользуются для стрельбы из пушки БМП?
9. Из каких боекомплектов состоит боекомплект, укладываемый в БМП-2?
10. Какой калибр у крупнокалиберного пулемета КПВТ?
11. Из каких основных частей и механизмов состоит крупнокалиберный пулемёт КПВТ?
12. Какие боеприпасы применяются для крупнокалиберного пулемёта КПВТ для
стрельбы по наземным и воздушным целям?
13. Откуда производится подача патронов в приемник крупнокалиберного пулемета
КПВТ?
14. Какая емкость для крупнокалиберного пулемета КПВТ?
15. На чем основана автоматика крупнокалиберного пулемета КПВТ?
16. Расшифруйте абревиатуру ПКТ?
17. Какой калибр пулемета ПКТ?
18. Как производится стрельба из пулемета Каланикова танкового?
19. Перчислите основные детали, узлы и механизмы пулемёта ПКТ:
20. Из каких частей состиот ПТУР?
21. Бронепробиваемость ПТРК «Фагот»:
22. Какие ракеты применяются на ПТРК «Фагот»?
23. Как производится управление ракетой ПТРК в полете?
24. С какой скоростью перемещающиеся цели способна паражать ПТРК?

75.

75
Слайды занятия разработал:
Начальник цикла военной кафедры
полковник запаса Чукеитов С.Н.
Протокол заседания кафедры
от __.__.__г.
№__
