Бортовая радиосвязная система ОВЧ (МВ) -диапазона

1.

Бортовая радиосвязная
система ОВЧ (МВ) -диапазона

2.

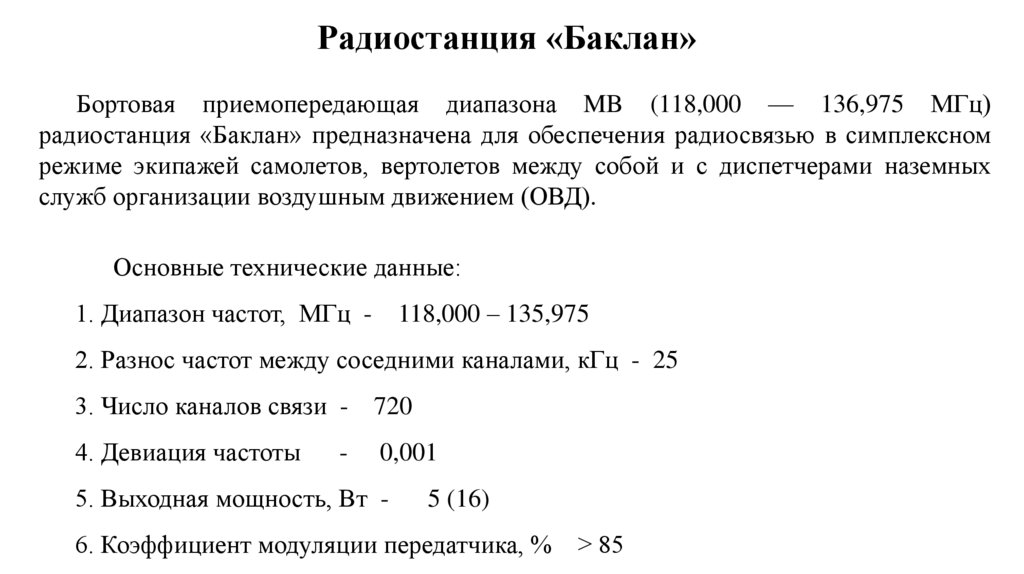

Радиостанция «Баклан»
Бортовая приемопередающая диапазона MB (118,000 — 136,975 МГц)
радиостанция «Баклан» предназначена для обеспечения радиосвязью в симплексном
режиме экипажей самолетов, вертолетов между собой и с диспетчерами наземных
служб организации воздушным движением (ОВД).
Основные технические данные:
1. Диапазон частот, МГц - 118,000 – 135,975
2. Разнос частот между соседними каналами, кГц - 25
3. Число каналов связи - 720
4. Девиация частоты
-
0,001
5. Выходная мощность, Вт -
5 (16)
6. Коэффициент модуляции передатчика, % > 85

3.

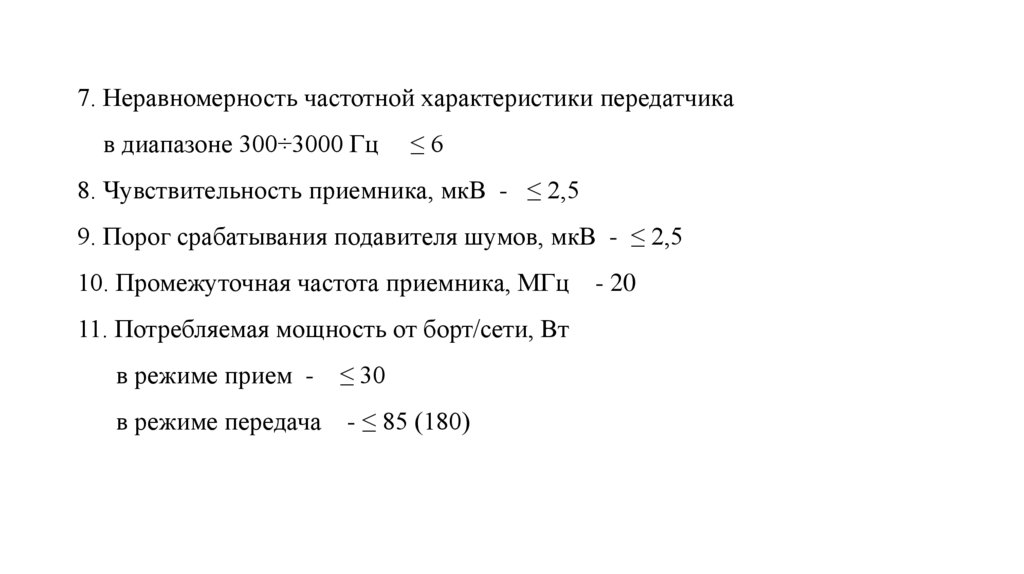

7. Неравномерность частотной характеристики передатчика
в диапазоне 300÷3000 Гц
≤6
8. Чувствительность приемника, мкВ - ≤ 2,5
9. Порог срабатывания подавителя шумов, мкВ - ≤ 2,5
10. Промежуточная частота приемника, МГц
11. Потребляемая мощность от борт/сети, Вт
в режиме прием -
≤ 30
в режиме передача - ≤ 85 (180)
- 20

4.

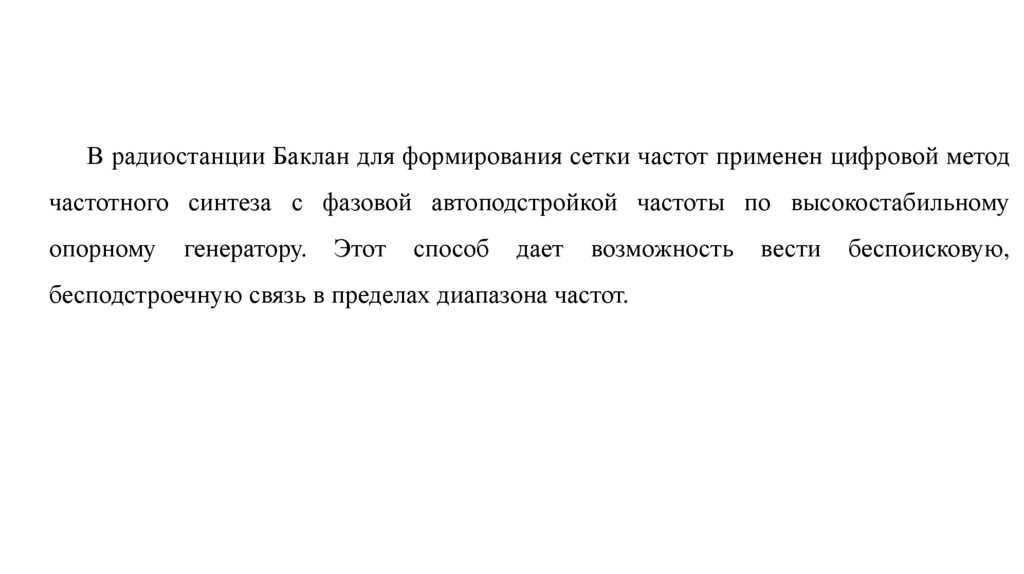

В радиостанции Баклан для формирования сетки частот применен цифровой метод
частотного синтеза с фазовой автоподстройкой частоты по высокостабильному
опорному
генератору.
Этот
способ
дает
возможность
бесподстроечную связь в пределах диапазона частот.
вести
беспоисковую,

5.

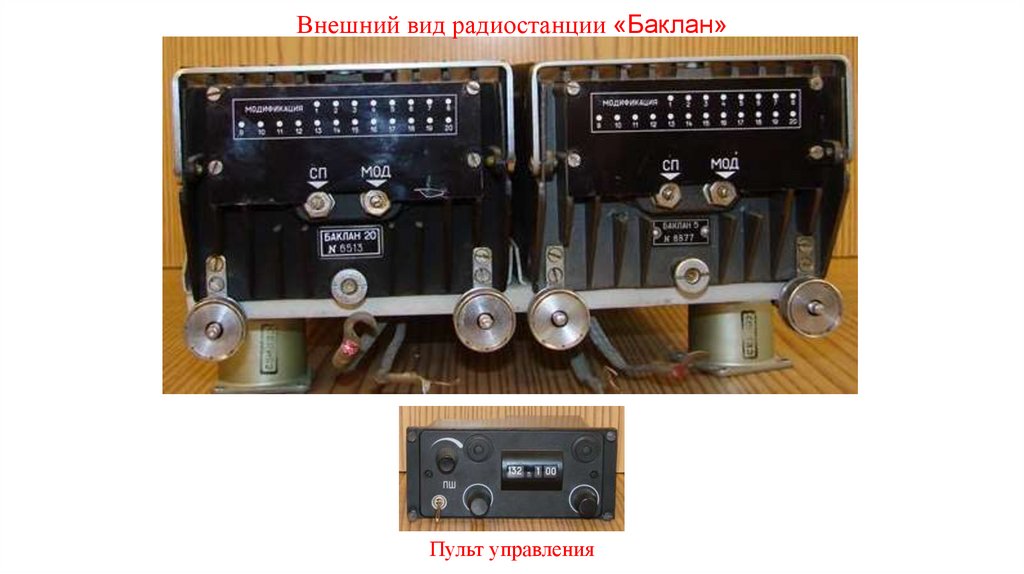

Внешний вид радиостанции «Баклан»
Пульт управления

6.

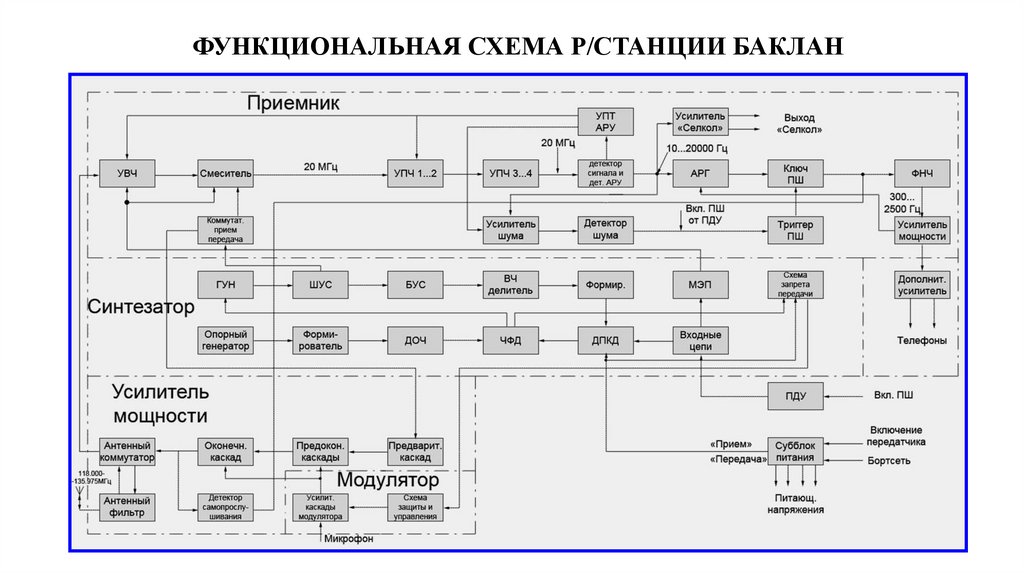

ФУНКЦИОНАЛЬНАЯ СХЕМА Р/СТАНЦИИ БАКЛАН

7.

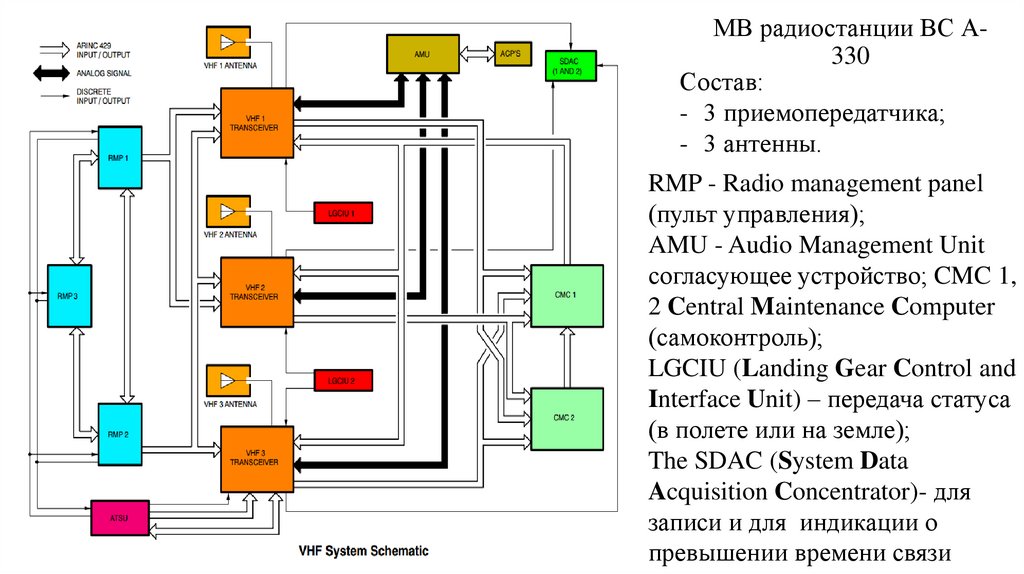

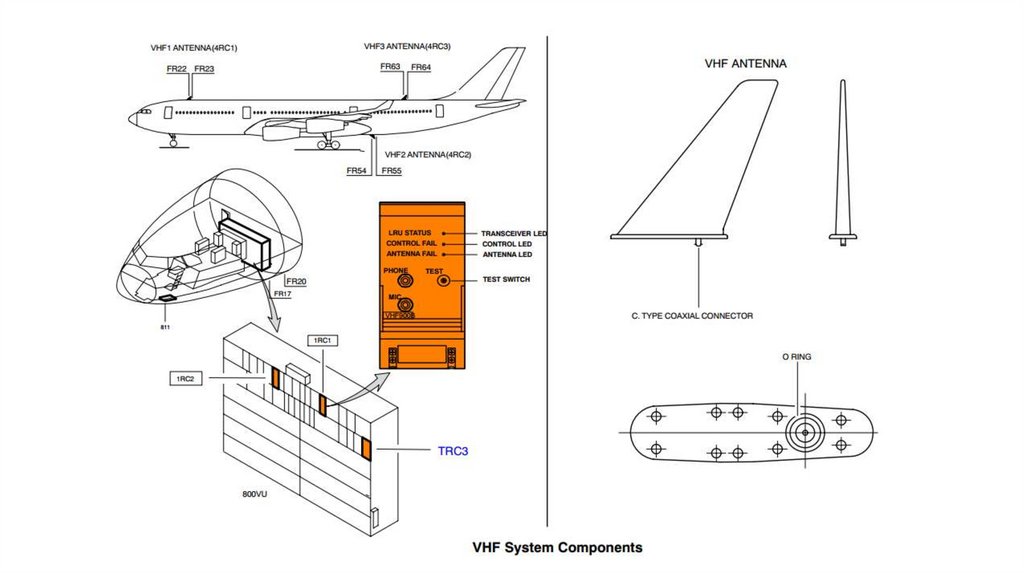

МВ радиостанции ВС А330
Состав:
- 3 приемопередатчика;
- 3 антенны.
RMP - Radio management panel
(пульт управления);
AMU - Audio Management Unit
согласующее устройство; CMC 1,
2 Central Maintenance Computer
(самоконтроль);
LGCIU (Landing Gear Control and
Interface Unit) – передача статуса
(в полете или на земле);
The SDAC (System Data
Acquisition Concentrator)- для
записи и для индикации о
превышении времени связи

8.

9.

RMP - Radio management panel (пульт управления)

10.

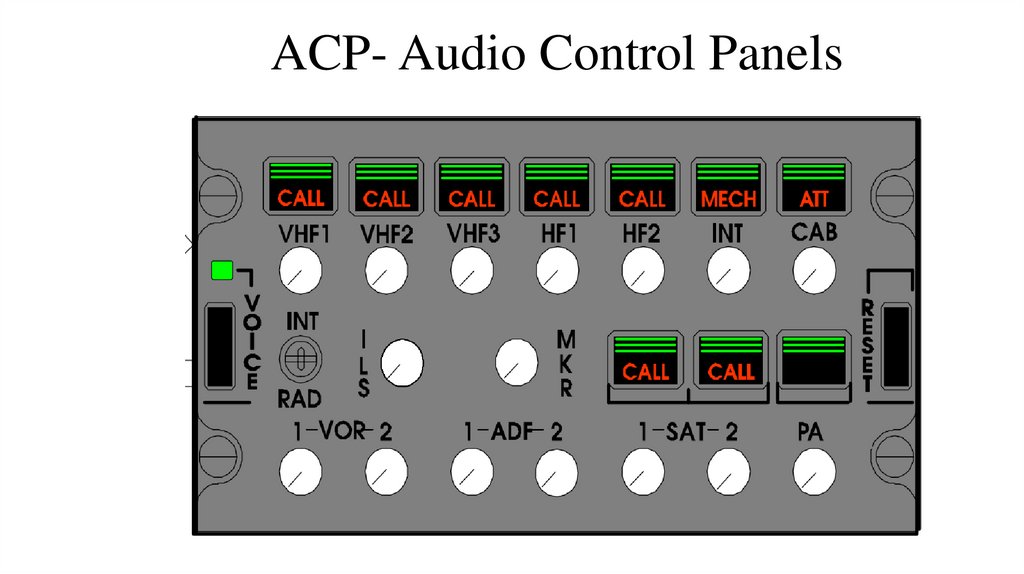

ACP- Audio Control Panels

11.

Гнезда
Микрофона
и наушников

12.

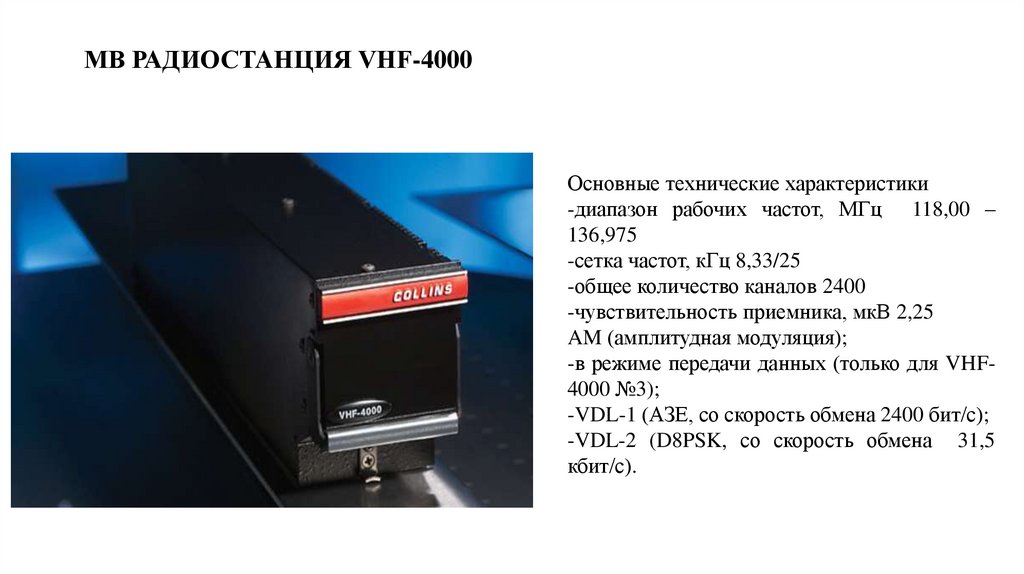

МВ РАДИОСТАНЦИЯ VНF-4000
Основные технические характеристики
-диапазон рабочих частот, МГц 118,00 –
136,975
-сетка частот, кГц 8,33/25
-общее количество каналов 2400
-чувствительность приемника, мкВ 2,25
AM (амплитудная модуляция);
-в режиме передачи данных (только для VHF4000 №3);
-VDL-1 (AЗE, со скорость обмена 2400 бит/с);
-VDL-2 (D8PSK, со скорость обмена 31,5
кбит/с).
