Измерение давления. Манометры

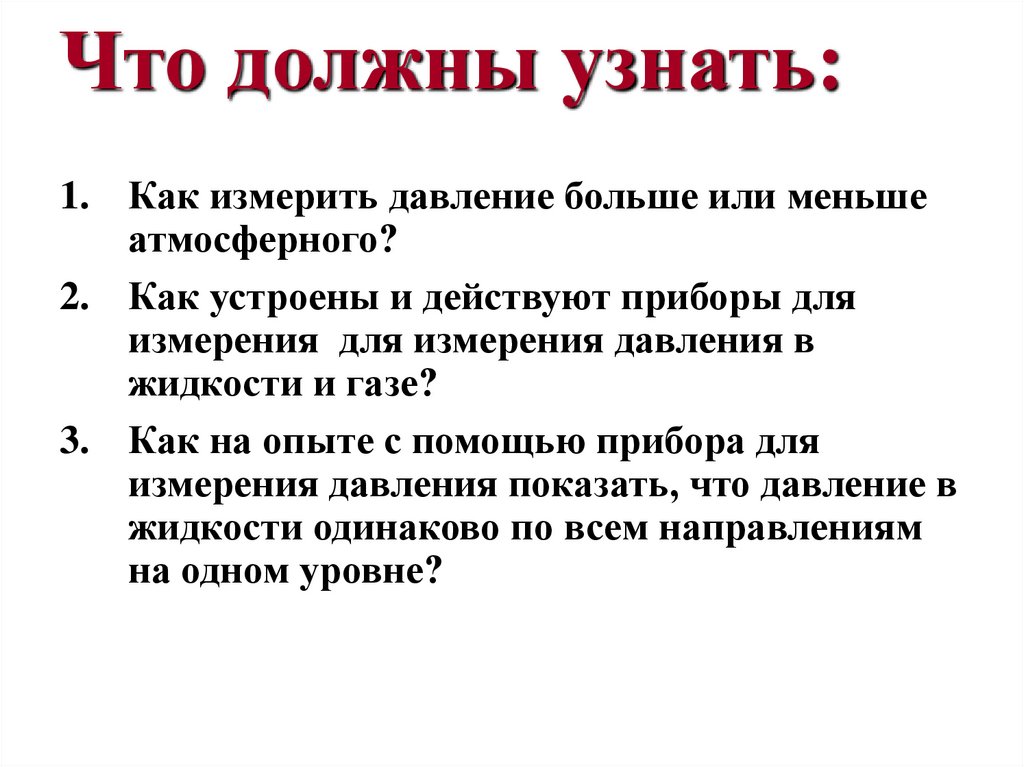

1. Измерение давления. Манометры

2. Что должны узнать:

1. Как измерить давление больше или меньше
атмосферного?
2. Как устроены и действуют приборы для
измерения для измерения давления в
жидкости и газе?
3. Как на опыте с помощью прибора для
измерения давления показать, что давление в
жидкости одинаково по всем направлениям
на одном уровне?

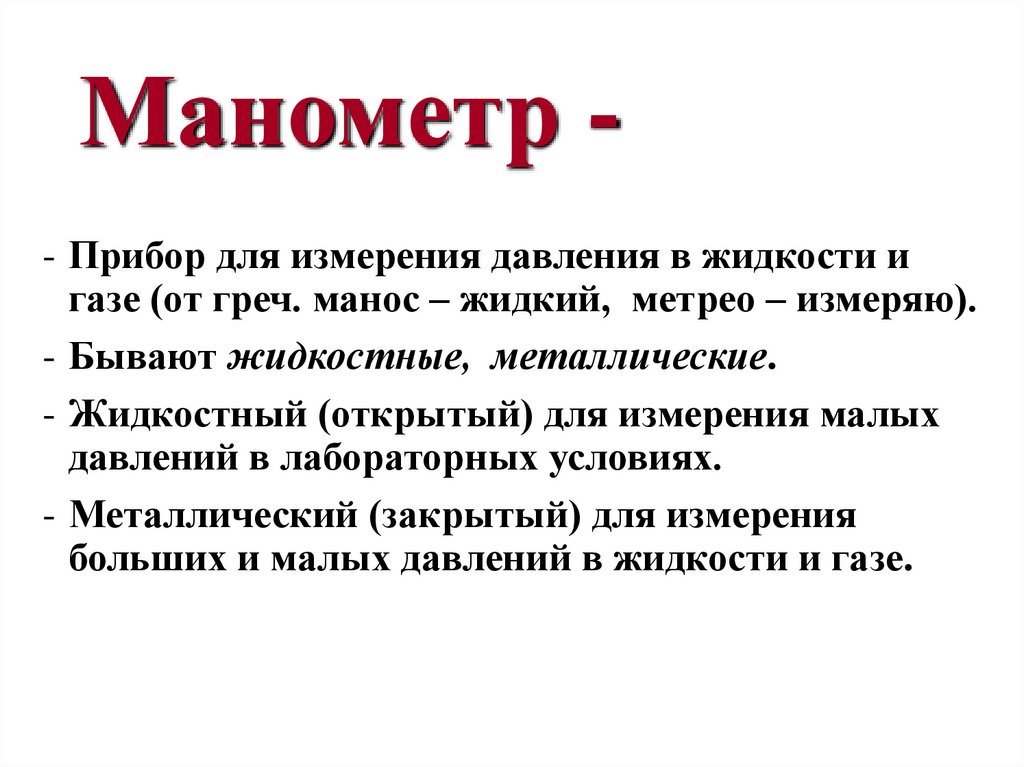

3. Манометр -

Прибор для измерения давления в жидкости и
газе (от греч. манос – жидкий, метрео – измеряю).
- Бывают жидкостные, металлические.
- Жидкостный (открытый) для измерения малых
давлений в лабораторных условиях.
- Металлический (закрытый) для измерения
больших и малых давлений в жидкости и газе.

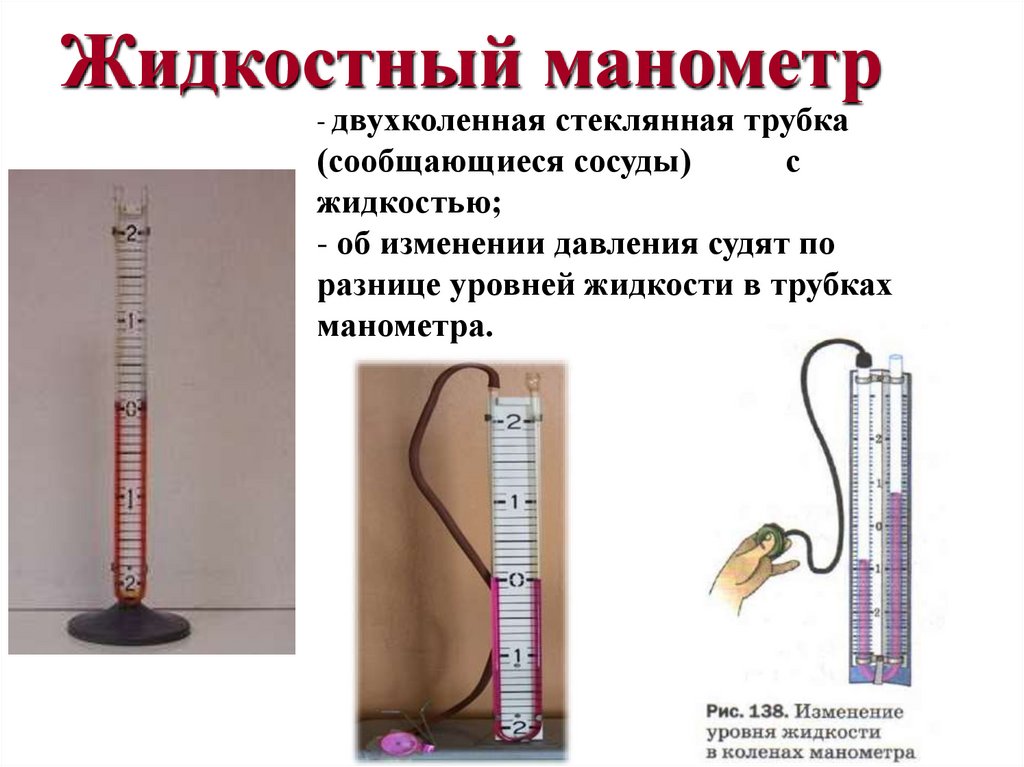

4. Жидкостный манометр

- двухколенная стеклянная трубка
(сообщающиеся сосуды)
с
жидкостью;
- об изменении давления судят по
разнице уровней жидкости в трубках
манометра.

5.

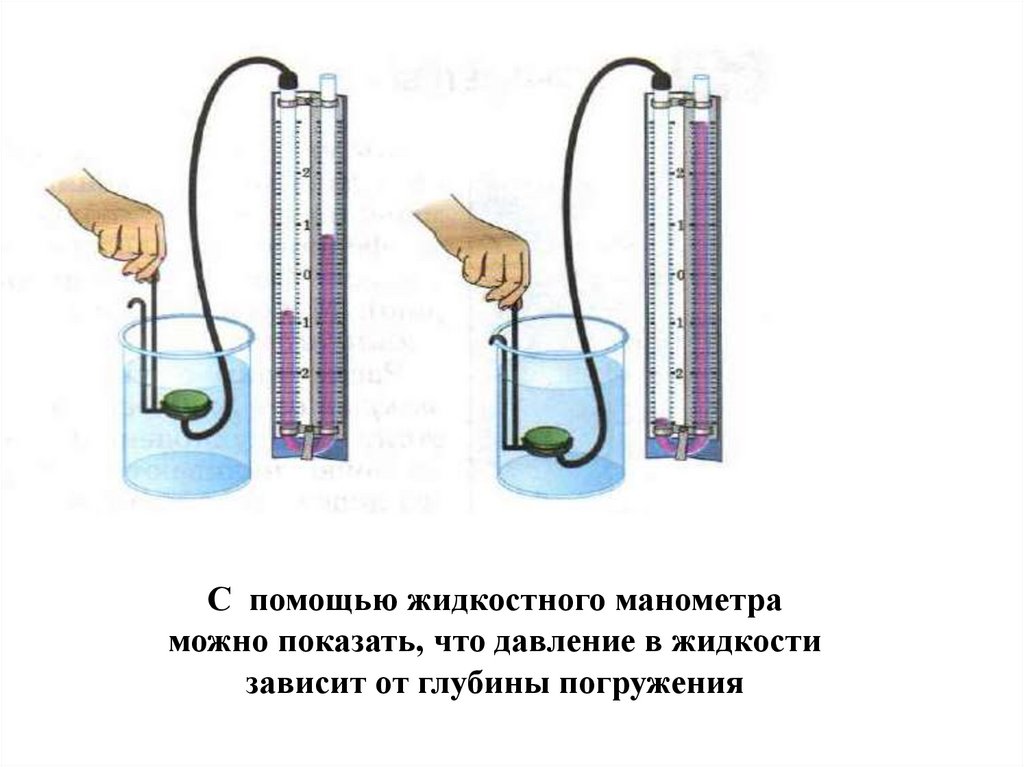

С помощью жидкостного манометра
можно показать, что давление в жидкости
зависит от глубины погружения

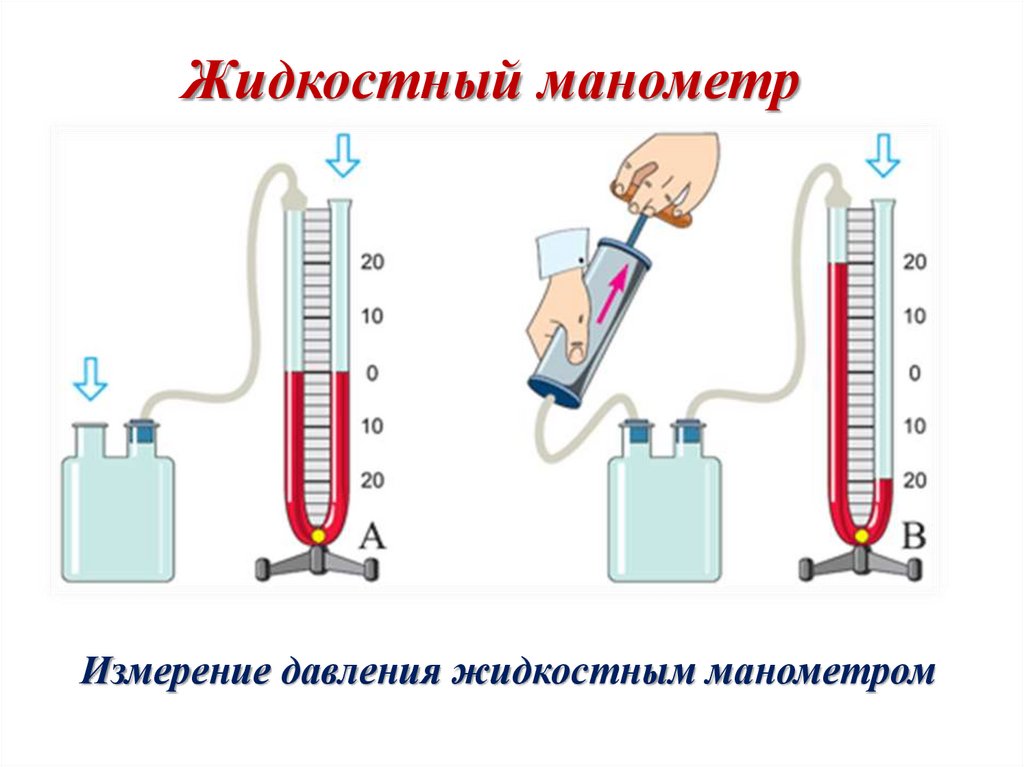

6. Жидкостный манометр

Измерение давления жидкостным манометром

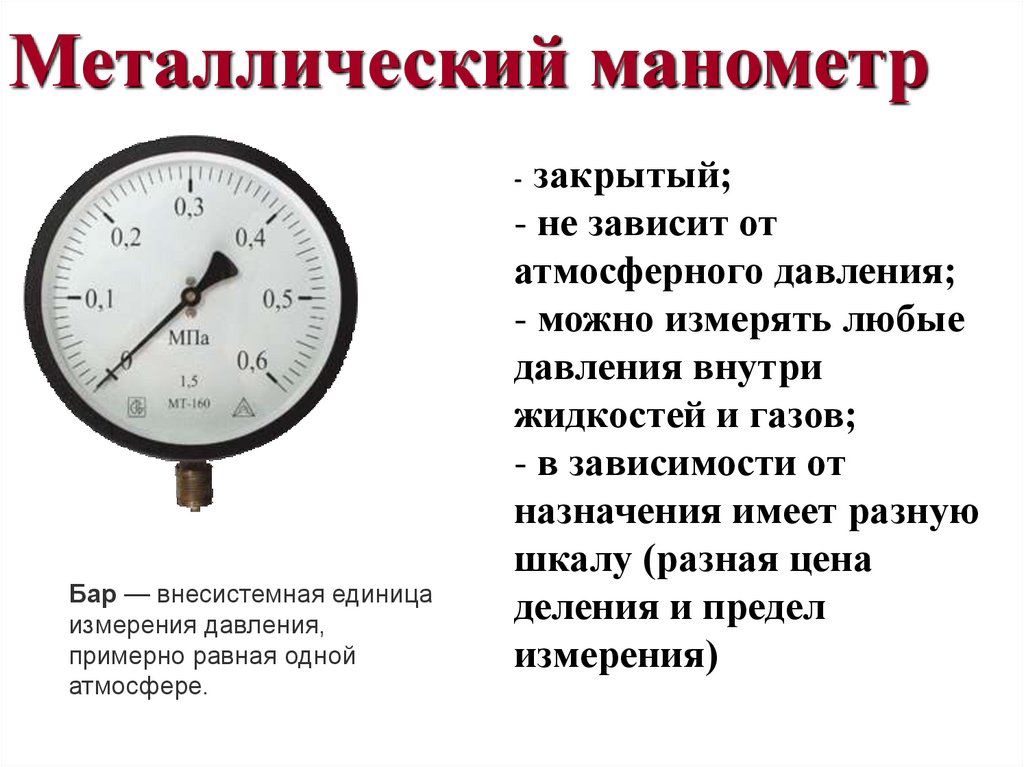

7. Металлический манометр

- закрытый;
Бар — внесистемная единица
измерения давления,
примерно равная одной
атмосфере.
- не зависит от
атмосферного давления;
- можно измерять любые
давления внутри
жидкостей и газов;
- в зависимости от
назначения имеет разную
шкалу (разная цена
деления и предел
измерения)

8.

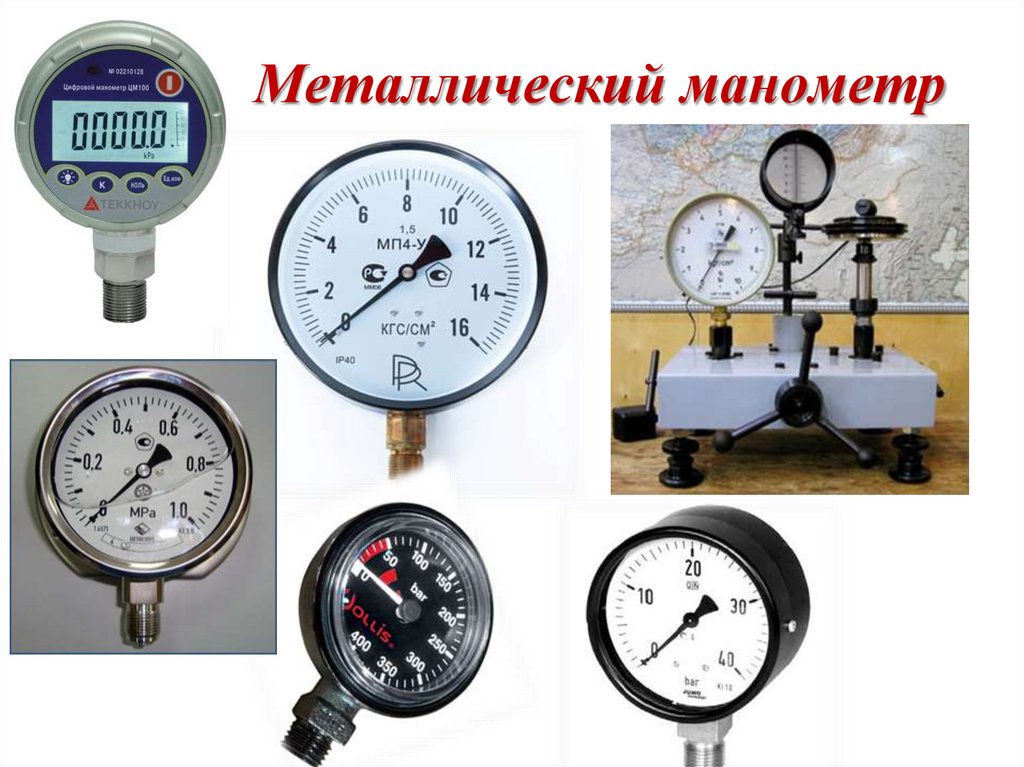

Металлический манометр

9.

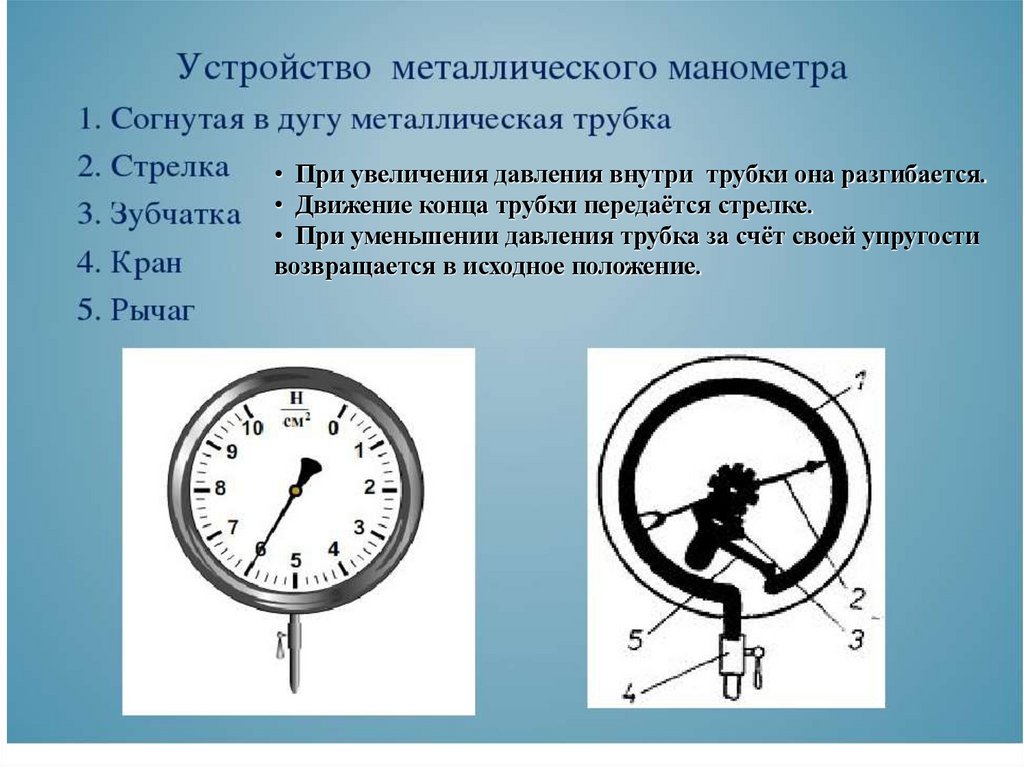

• При увеличения давления внутри трубки она разгибается.
• Движение конца трубки передаётся стрелке.
• При уменьшении давления трубка за счёт своей упругости
возвращается в исходное положение.

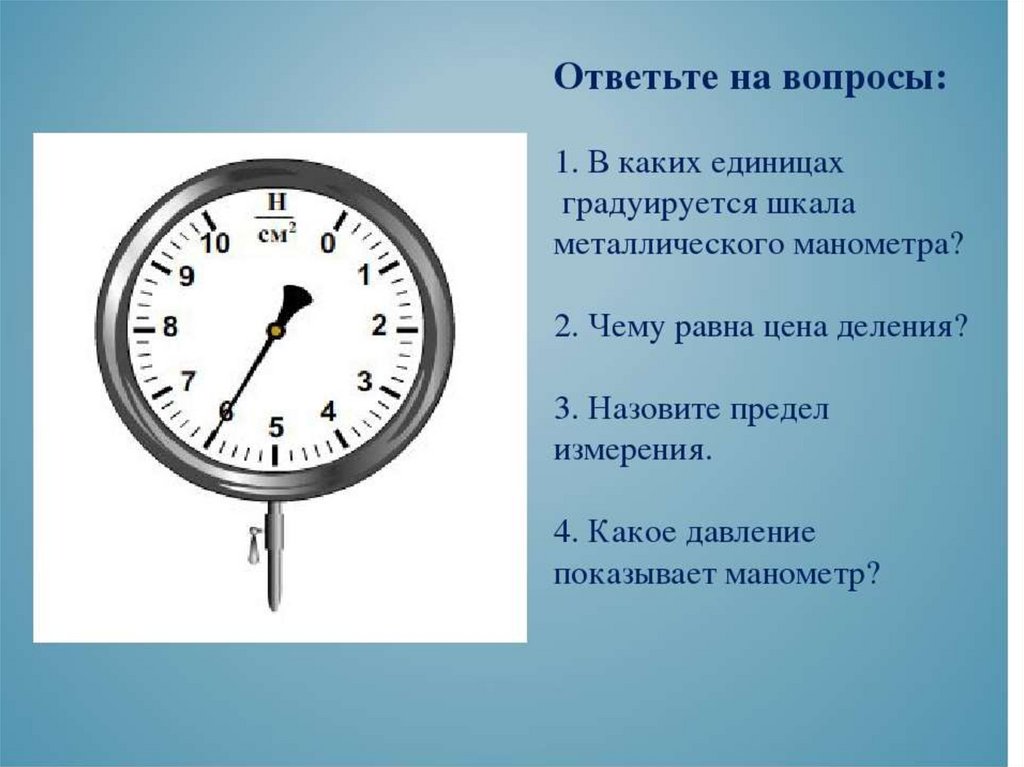

10.

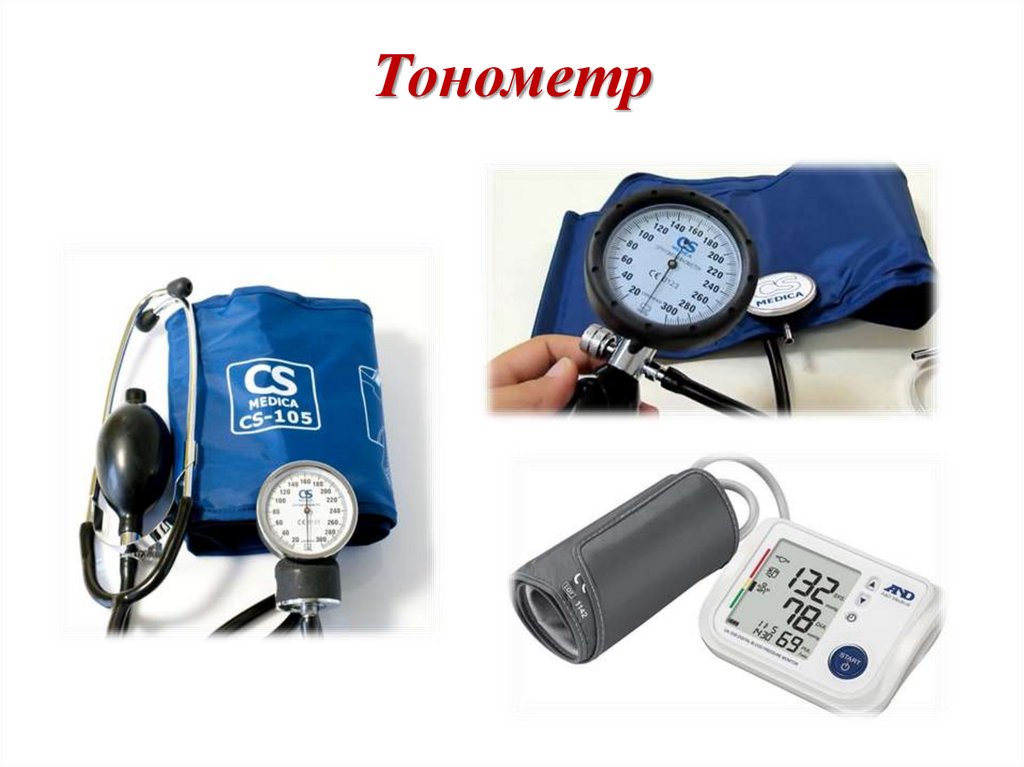

11. Тонометр

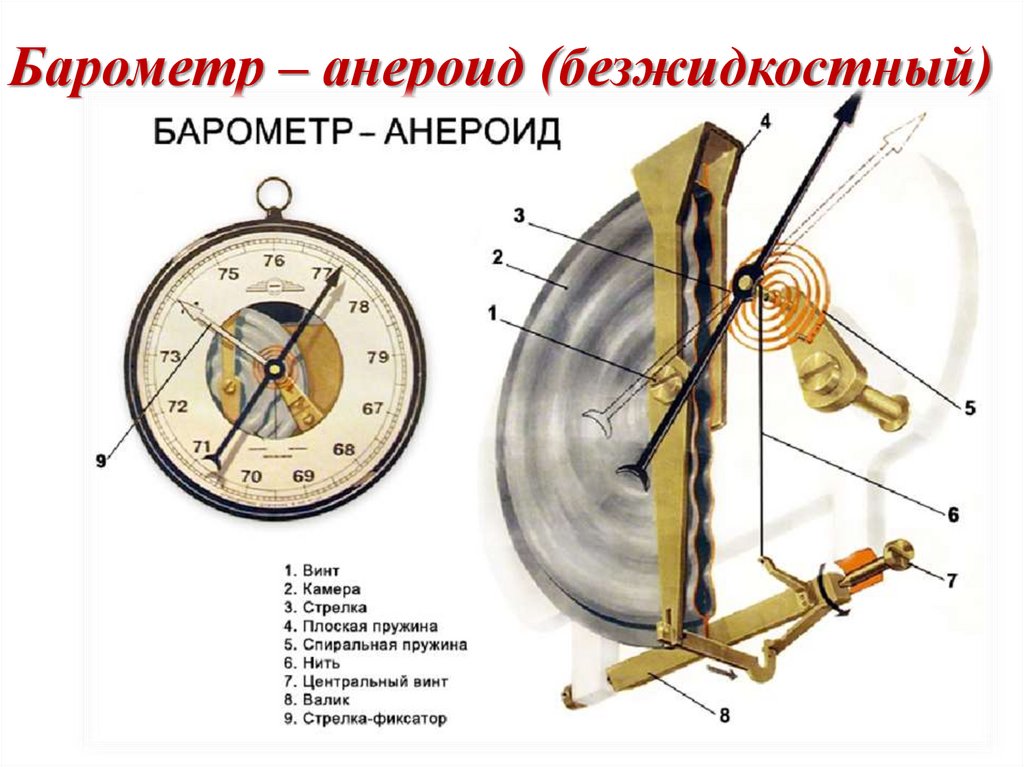

12. Барометр – анероид (безжидкостный)

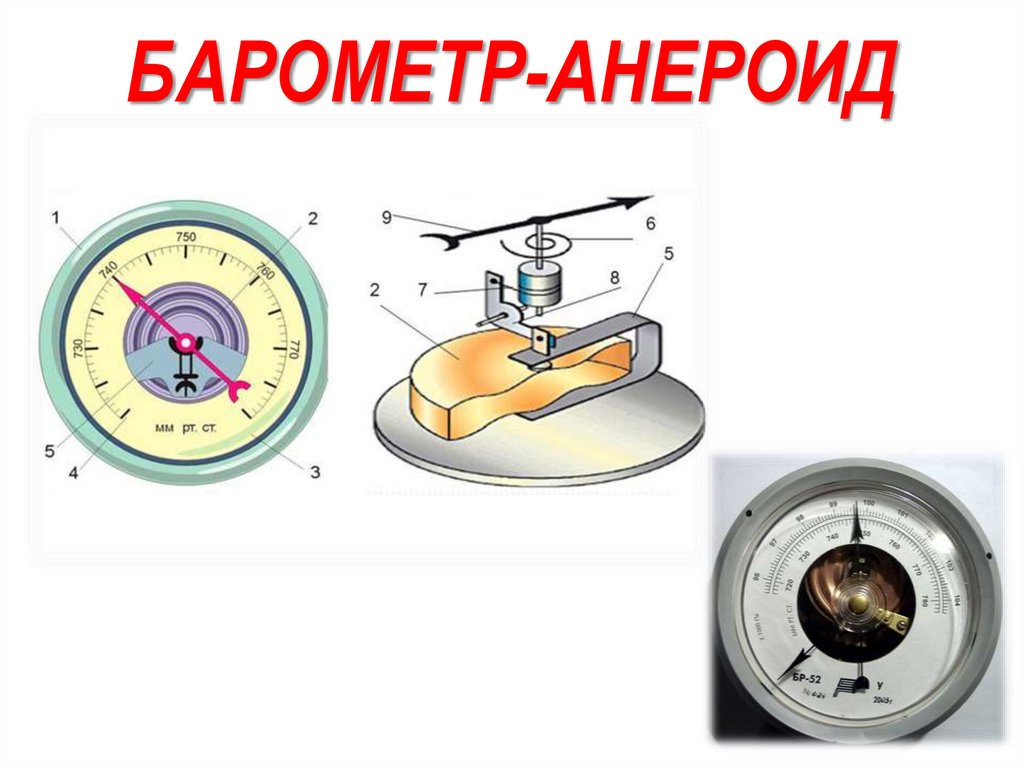

13. БАРОМЕТР-АНЕРОИД
