Основные приборы радиационной и химической разведки. Средства специальной обработки

1.

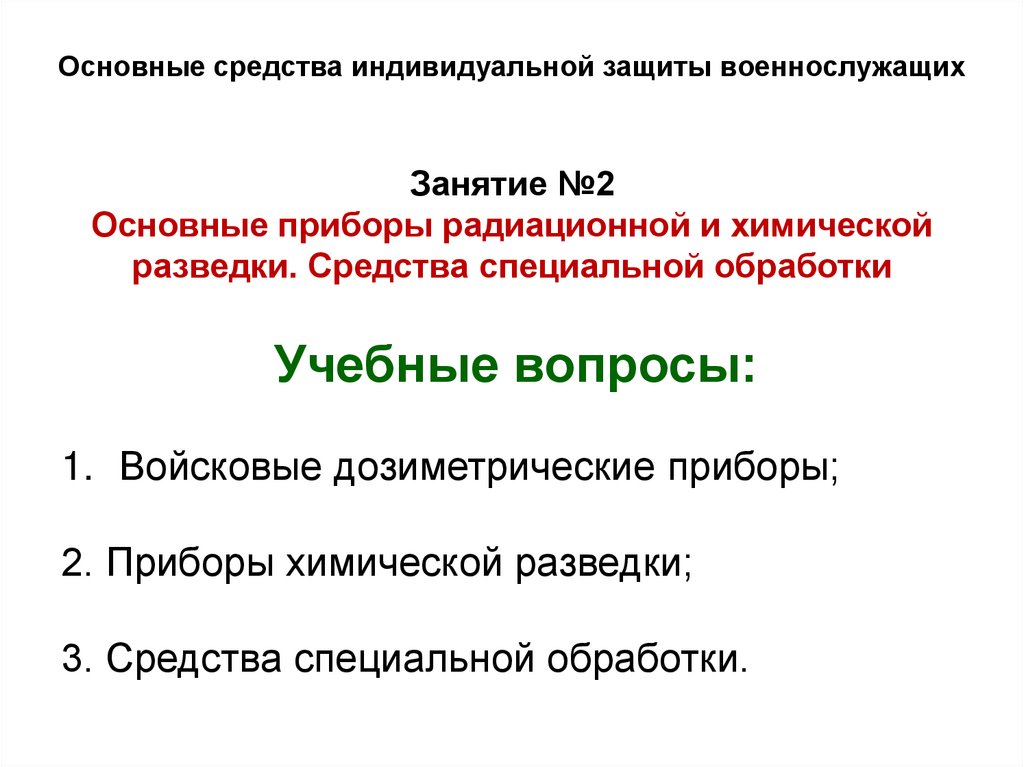

Основные средства индивидуальной защиты военнослужащих
Занятие №2
Основные приборы радиационной и химической
разведки. Средства специальной обработки
Учебные вопросы:
1. Войсковые дозиметрические приборы;
2. Приборы химической разведки;
3. Средства специальной обработки.

2.

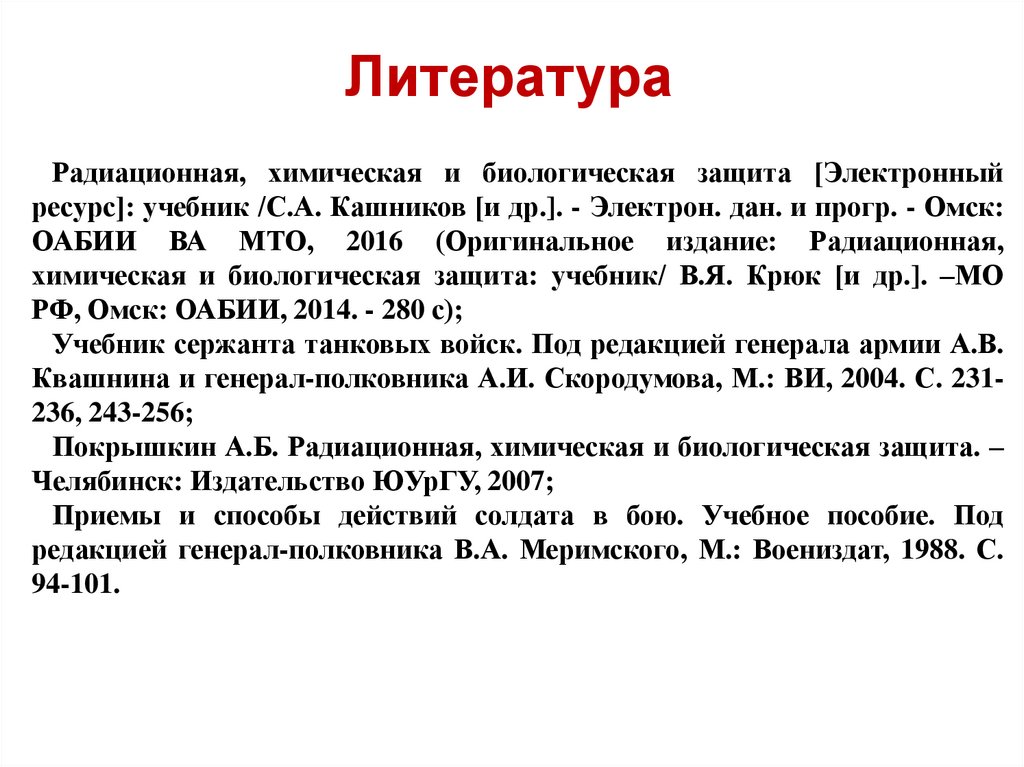

Литература
Радиационная, химическая и биологическая защита [Электронный
ресурс]: учебник /С.А. Кашников [и др.]. - Электрон. дан. и прогр. - Омск:
ОАБИИ ВА МТО, 2016 (Оригинальное издание: Радиационная,
химическая и биологическая защита: учебник/ В.Я. Крюк [и др.]. –МО
РФ, Омск: ОАБИИ, 2014. - 280 с);
Учебник сержанта танковых войск. Под редакцией генерала армии А.В.
Квашнина и генерал-полковника А.И. Скородумова, М.: ВИ, 2004. С. 231236, 243-256;
Покрышкин А.Б. Радиационная, химическая и биологическая защита. –
Челябинск: Издательство ЮУрГУ, 2007;
Приемы и способы действий солдата в бою. Учебное пособие. Под
редакцией генерал-полковника В.А. Меримского, М.: Воениздат, 1988. С.
94-101.

3.

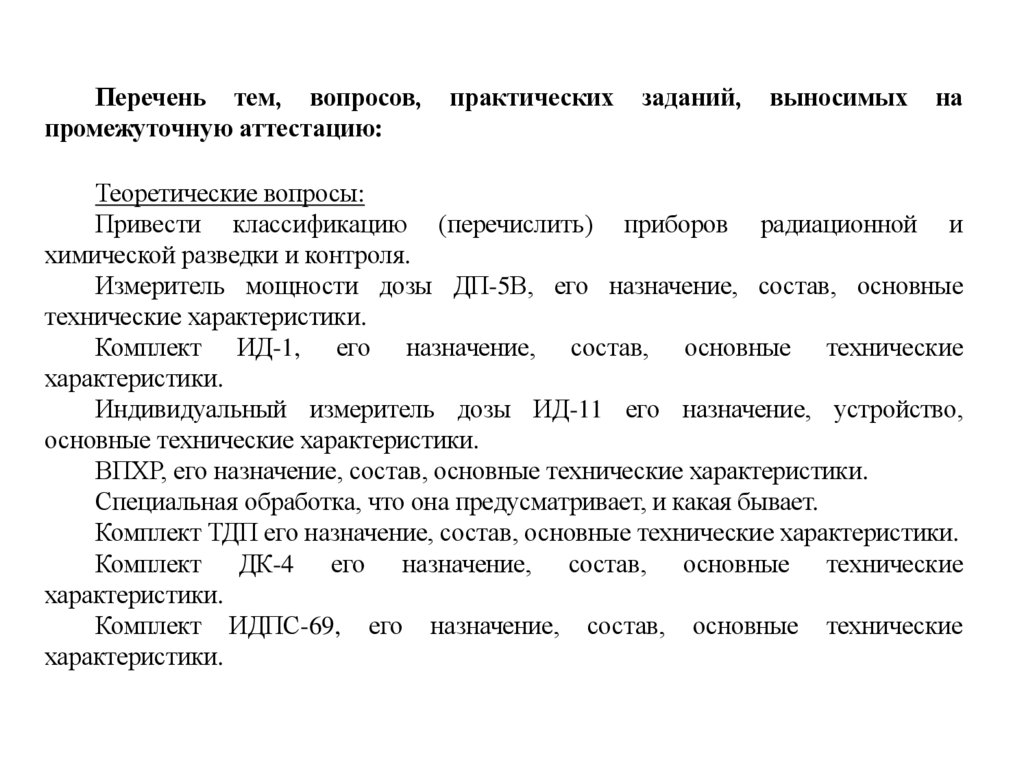

Перечень тем, вопросов,
промежуточную аттестацию:
практических
заданий,
выносимых
на
Теоретические вопросы:
Привести классификацию (перечислить) приборов радиационной и
химической разведки и контроля.
Измеритель мощности дозы ДП-5В, его назначение, состав, основные
технические характеристики.
Комплект ИД-1, его назначение, состав, основные технические
характеристики.
Индивидуальный измеритель дозы ИД-11 его назначение, устройство,
основные технические характеристики.
ВПХР, его назначение, состав, основные технические характеристики.
Специальная обработка, что она предусматривает, и какая бывает.
Комплект ТДП его назначение, состав, основные технические характеристики.
Комплект ДК-4 его назначение, состав, основные технические
характеристики.
Комплект ИДПС-69, его назначение, состав, основные технические
характеристики.

4.

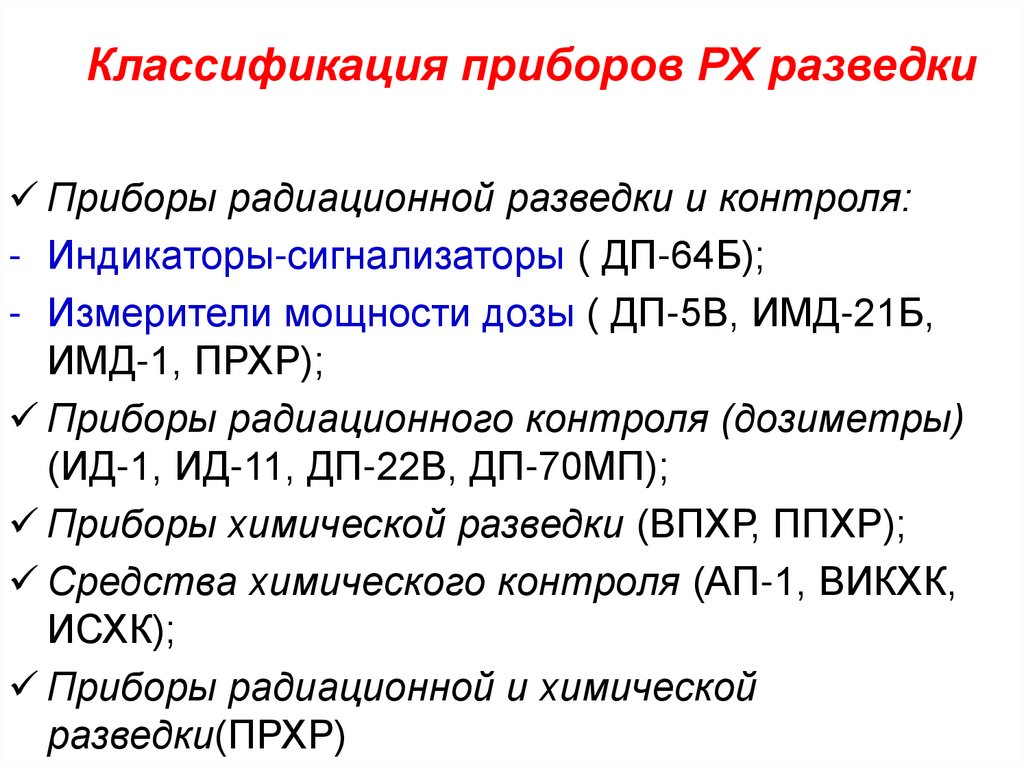

Классификация приборов РХ разведки
Приборы радиационной разведки и контроля:
- Индикаторы-сигнализаторы ( ДП-64Б);
- Измерители мощности дозы ( ДП-5В, ИМД-21Б,
ИМД-1, ПРХР);
Приборы радиационного контроля (дозиметры)
(ИД-1, ИД-11, ДП-22В, ДП-70МП);
Приборы химической разведки (ВПХР, ППХР);
Средства химического контроля (АП-1, ВИКХК,
ИСХК);
Приборы радиационной и химической
разведки(ПРХР)

5.

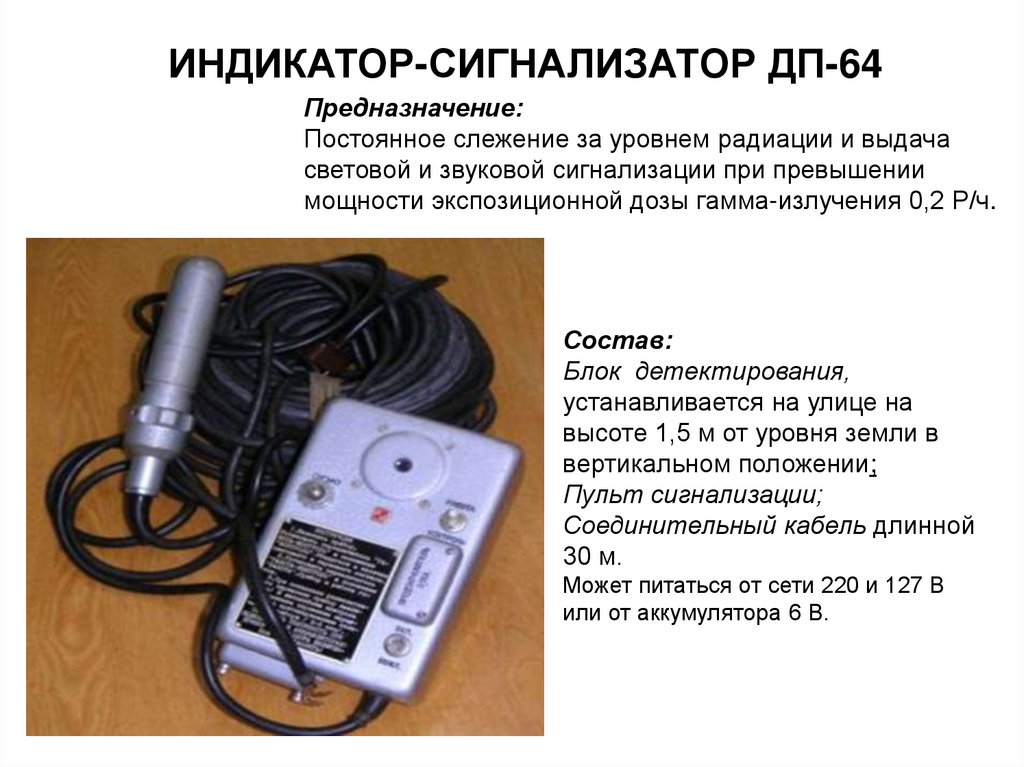

ИНДИКАТОР-СИГНАЛИЗАТОР ДП-64
Предназначение:
Постоянное слежение за уровнем радиации и выдача
световой и звуковой сигнализации при превышении
мощности экспозиционной дозы гамма-излучения 0,2 Р/ч.
Состав:
Блок детектирования,
устанавливается на улице на
высоте 1,5 м от уровня земли в
вертикальном положении;
Пульт сигнализации;
Соединительный кабель длинной
30 м.
Может питаться от сети 220 и 127 В
или от аккумулятора 6 В.

6.

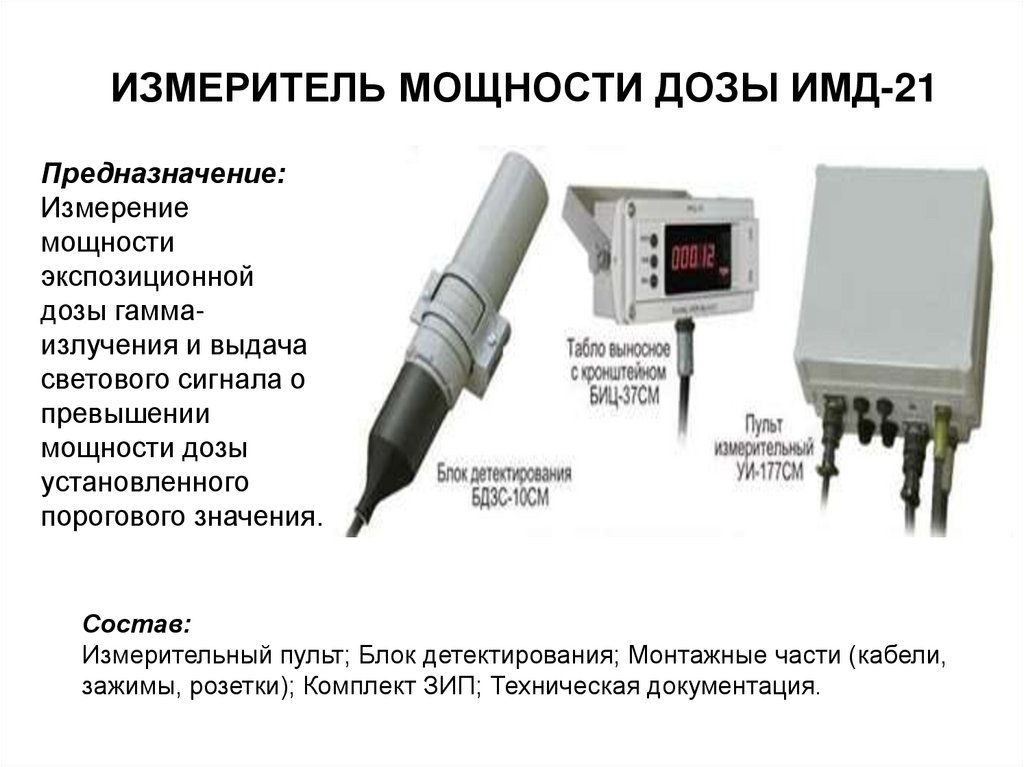

ИЗМЕРИТЕЛЬ МОЩНОСТИ ДОЗЫ ИМД-21
Предназначение:
Измерение
мощности
экспозиционной
дозы гаммаизлучения и выдача
светового сигнала о
превышении
мощности дозы
установленного
порогового значения.
Состав:
Измерительный пульт; Блок детектирования; Монтажные части (кабели,
зажимы, розетки); Комплект ЗИП; Техническая документация.

7.

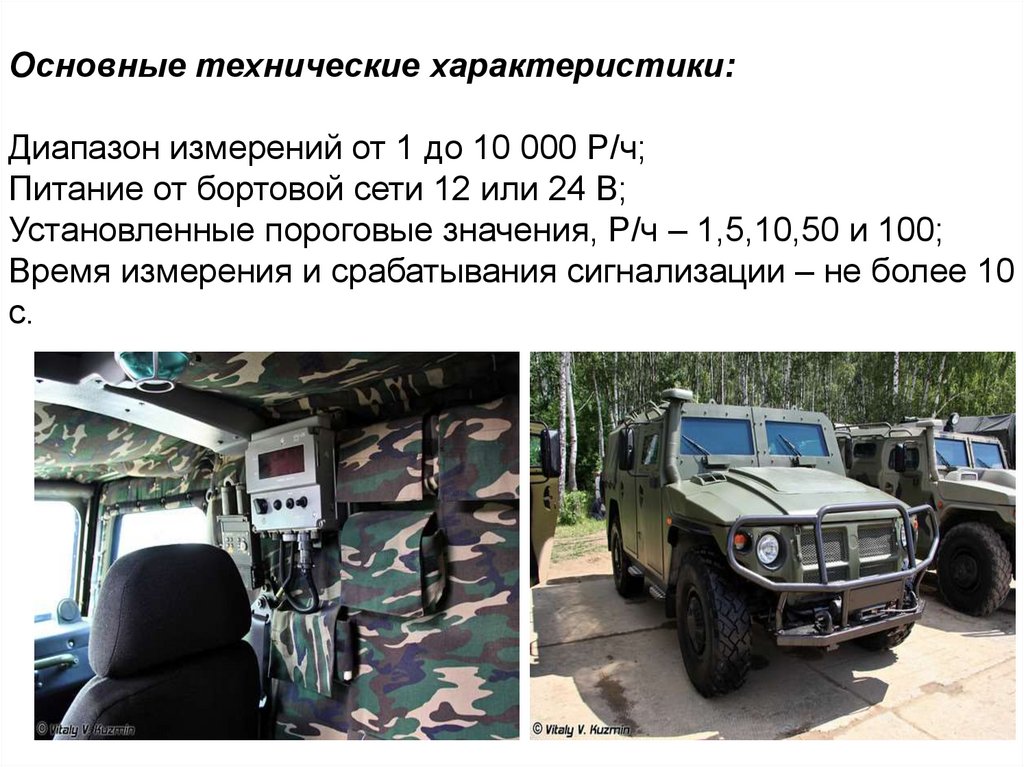

Основные технические характеристики:
Диапазон измерений от 1 до 10 000 Р/ч;
Питание от бортовой сети 12 или 24 В;
Установленные пороговые значения, Р/ч – 1,5,10,50 и 100;
Время измерения и срабатывания сигнализации – не более 10
с.

8.

ИЗМЕРИТЕЛЬ МОЩНОСТИ ДОЗЫ ДП-5В
Предназначение:
1. Измерение мощности экспозиционной дозы гамма-излучения на
радиоактивно зараженной местности;
2. Контроль зараженности поверхностей объектов и продуктов
питания;
3. Обнаружение бета-излучения.
Состав:
Укладочный ящик;
Футляр;
Измерительный пульт;
Блок детектирования;
Ремни;
Головные телефоны;
Удлинительная штанга;
Делитель напряжения;
Полиэтиленовые чехлы (10 шт.);
Комплект ЗИП;
Техническая и эксплуатационная документация.

9.

Основные технические характеристики:
Питание от трех элементов типа А-338 ( 3*1,5В), два элемента питают схему
прибора, а один – лампу подсветки шкалы или бортовой сети, стартерной АКБ (
12 или 24 В) через делитель напряжения;
Диапазон
измерений
от 0,05
мР/ч до
200 Р/ч;
Время
установлен
ия
показаний
– не более
45 с;
Масса в
укладочно
м ящике –
8,2 кг.

10.

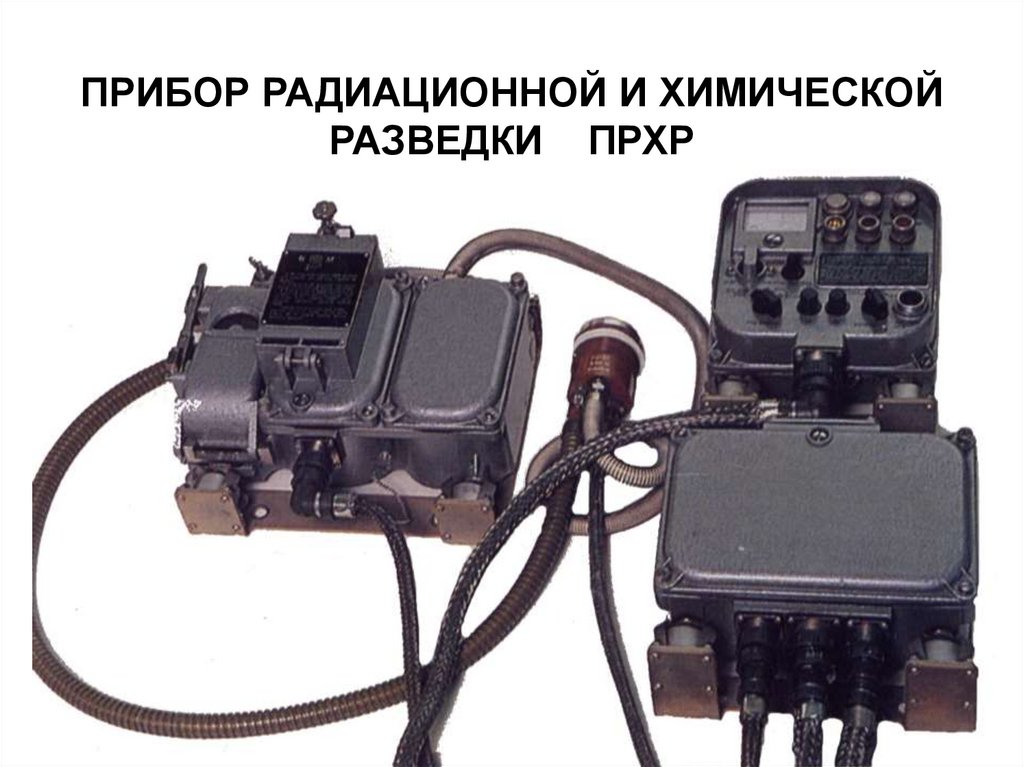

ПРИБОР РАДИАЦИОННОЙ И ХИМИЧЕСКОЙ
РАЗВЕДКИ ПРХР

11.

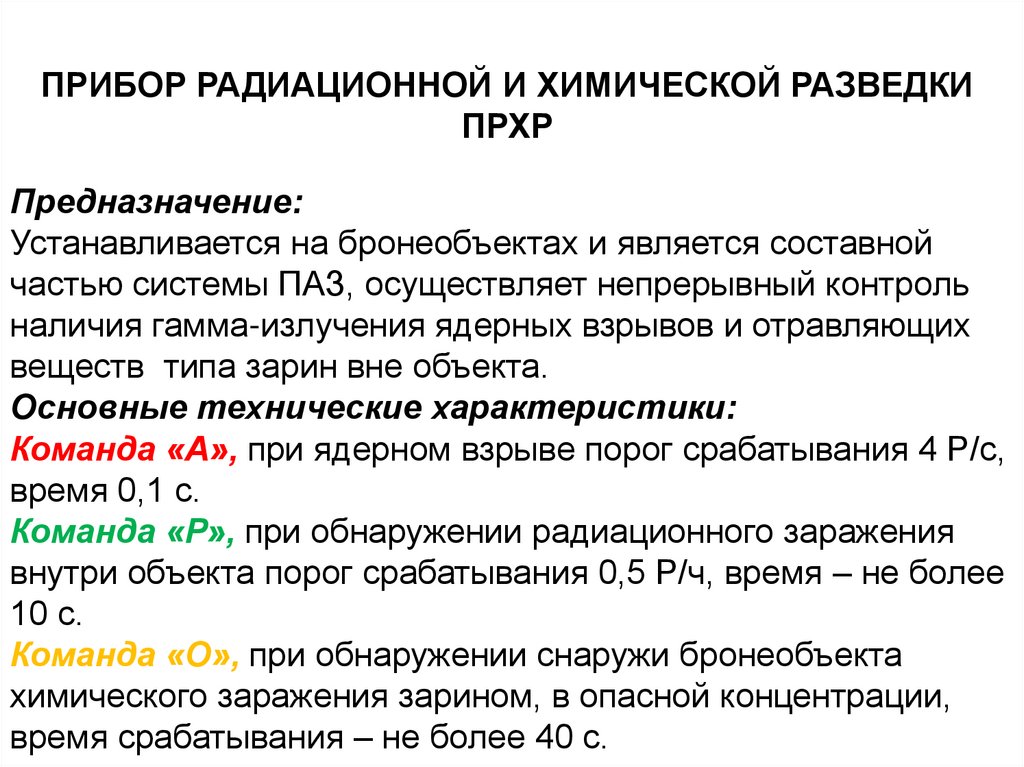

ПРИБОР РАДИАЦИОННОЙ И ХИМИЧЕСКОЙ РАЗВЕДКИ
ПРХР
Предназначение:
Устанавливается на бронеобъектах и является составной
частью системы ПАЗ, осуществляет непрерывный контроль
наличия гамма-излучения ядерных взрывов и отравляющих
веществ типа зарин вне объекта.
Основные технические характеристики:
Команда «А», при ядерном взрыве порог срабатывания 4 Р/с,
время 0,1 с.
Команда «Р», при обнаружении радиационного заражения
внутри объекта порог срабатывания 0,5 Р/ч, время – не более
10 с.
Команда «О», при обнаружении снаружи бронеобъекта
химического заражения зарином, в опасной концентрации,
время срабатывания – не более 40 с.

12.

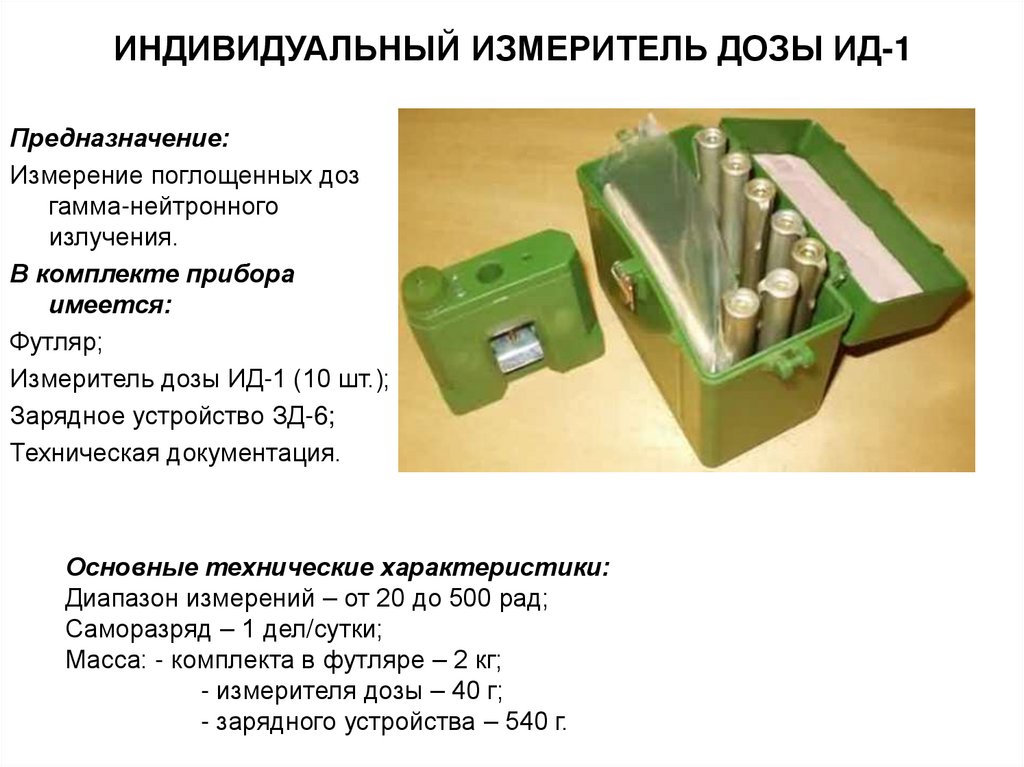

ИНДИВИДУАЛЬНЫЙ ИЗМЕРИТЕЛЬ ДОЗЫ ИД-1
Предназначение:
Измерение поглощенных доз
гамма-нейтронного
излучения.
В комплекте прибора
имеется:
Футляр;
Измеритель дозы ИД-1 (10 шт.);
Зарядное устройство ЗД-6;
Техническая документация.
Основные технические характеристики:
Диапазон измерений – от 20 до 500 рад;
Саморазряд – 1 дел/сутки;
Масса: - комплекта в футляре – 2 кг;
- измерителя дозы – 40 г;
- зарядного устройства – 540 г.

13.

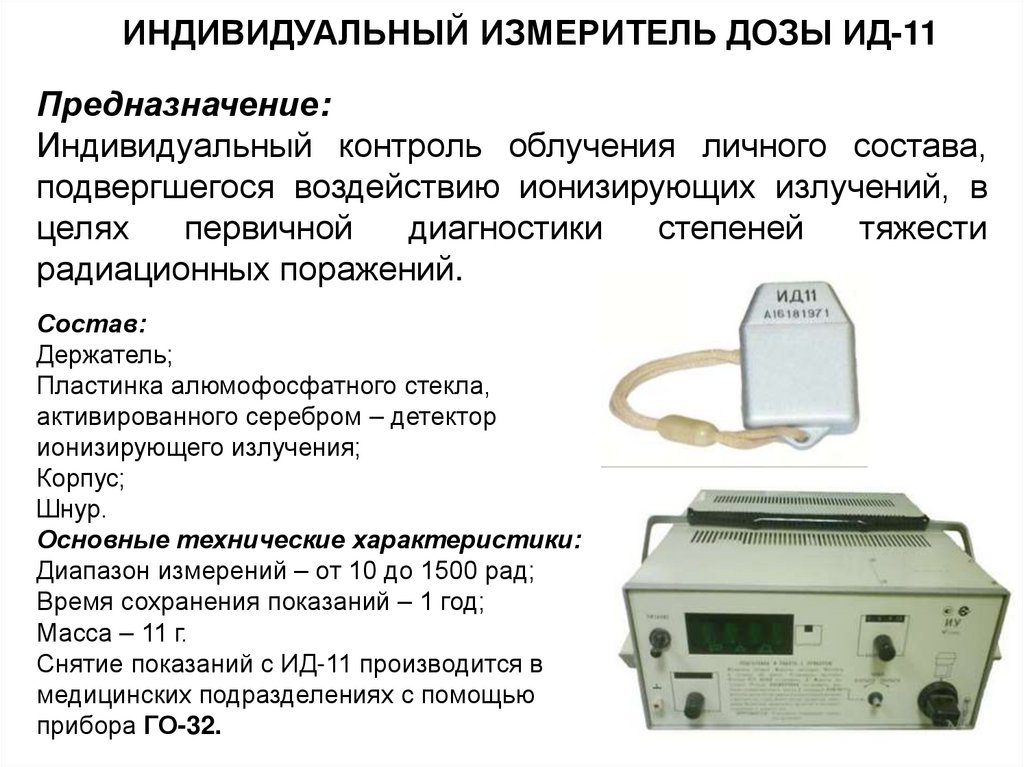

ИНДИВИДУАЛЬНЫЙ ИЗМЕРИТЕЛЬ ДОЗЫ ИД-11
Предназначение:
Индивидуальный контроль облучения личного состава,
подвергшегося воздействию ионизирующих излучений, в
целях
первичной
диагностики
степеней
тяжести
радиационных поражений.
Состав:
Держатель;
Пластинка алюмофосфатного стекла,
активированного серебром – детектор
ионизирующего излучения;
Корпус;
Шнур.
Основные технические характеристики:
Диапазон измерений – от 10 до 1500 рад;
Время сохранения показаний – 1 год;
Масса – 11 г.
Снятие показаний с ИД-11 производится в
медицинских подразделениях с помощью
прибора ГО-32.

14.

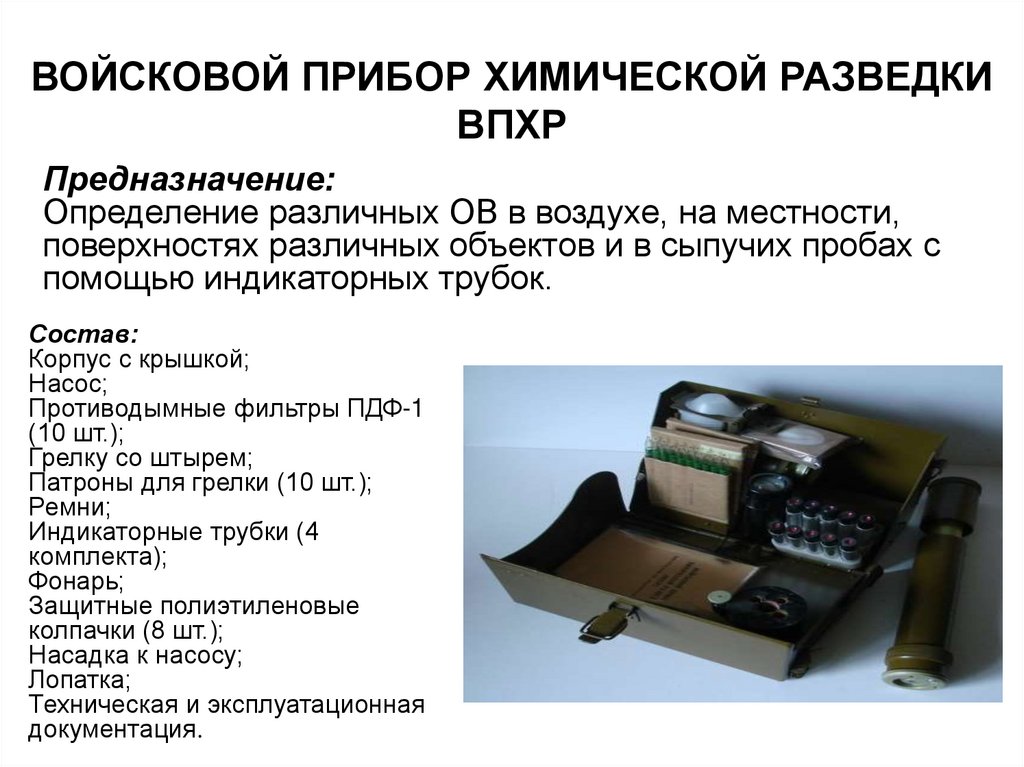

ВОЙСКОВОЙ ПРИБОР ХИМИЧЕСКОЙ РАЗВЕДКИ
ВПХР
Предназначение:
Определение различных ОВ в воздухе, на местности,
поверхностях различных объектов и в сыпучих пробах с
помощью индикаторных трубок.
Состав:
Корпус с крышкой;
Насос;
Противодымные фильтры ПДФ-1
(10 шт.);
Грелку со штырем;
Патроны для грелки (10 шт.);
Ремни;
Индикаторные трубки (4
комплекта);
Фонарь;
Защитные полиэтиленовые
колпачки (8 шт.);
Насадка к насосу;
Лопатка;
Техническая и эксплуатационная
документация.

15.

Основные технические характеристики:
Чувствительность прибора к ОВ определяется
индикаторными трубками;
Производительность
насоса при 50
качаниях в 1 мин – 2 л
воздуха;
Масса – 2,3 кг.

16.

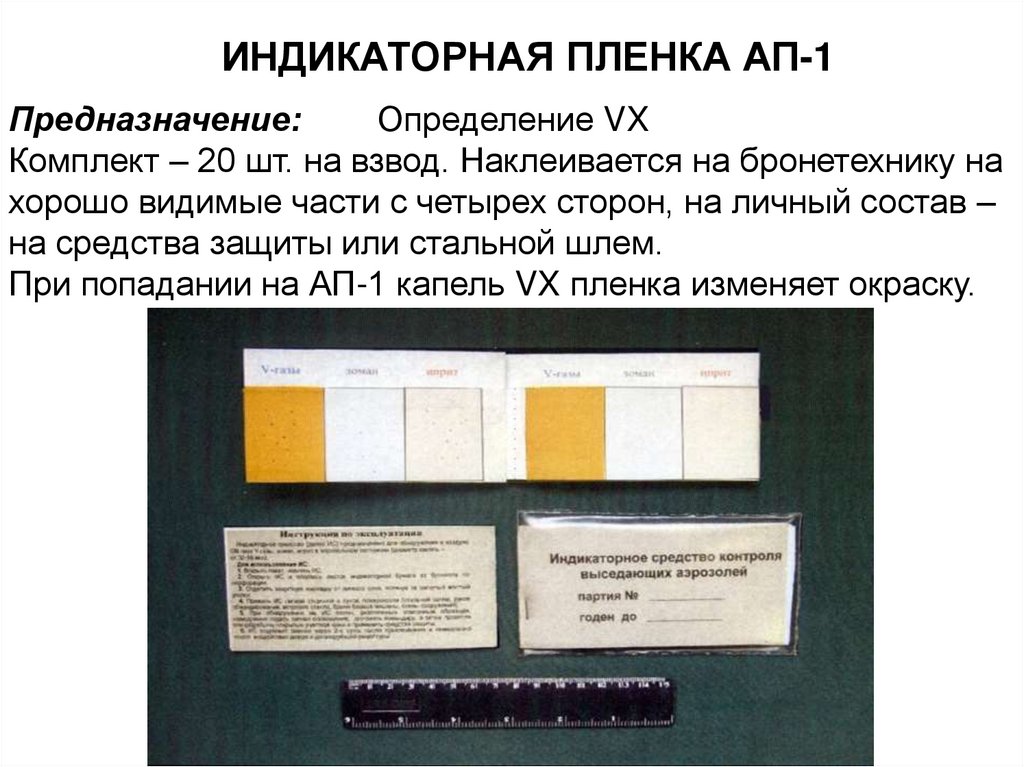

ИНДИКАТОРНАЯ ПЛЕНКА АП-1
Предназначение:
Определение VX
Комплект – 20 шт. на взвод. Наклеивается на бронетехнику на
хорошо видимые части с четырех сторон, на личный состав –
на средства защиты или стальной шлем.
При попадании на АП-1 капель VX пленка изменяет окраску.

17.

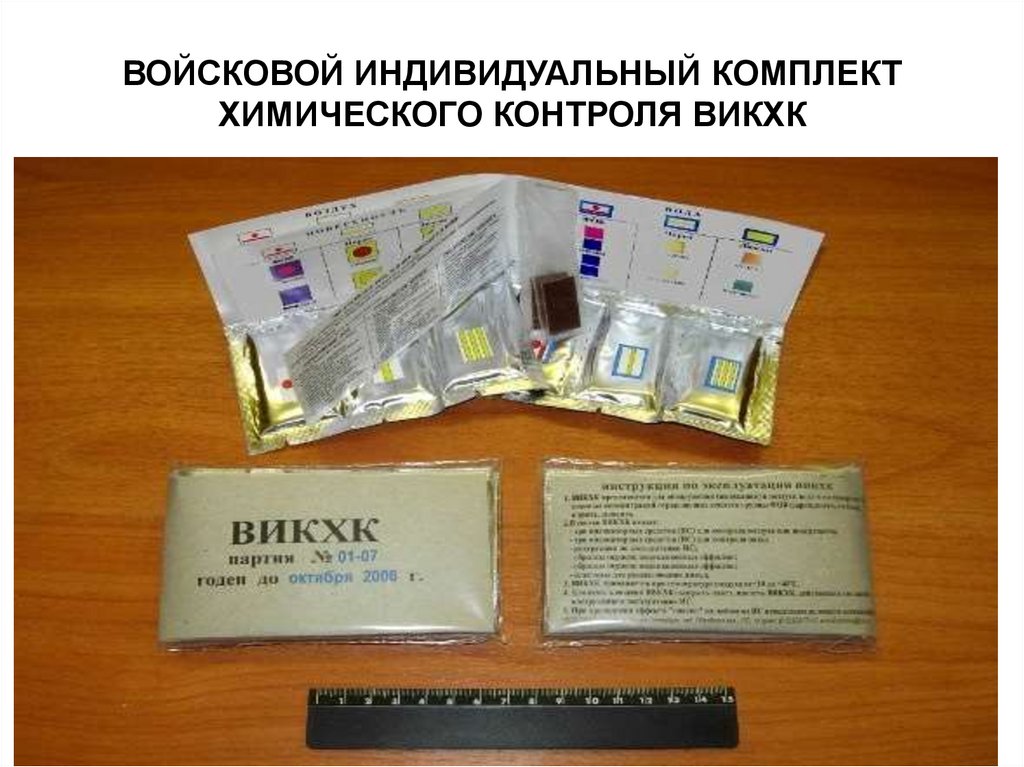

ВОЙСКОВОЙ ИНДИВИДУАЛЬНЫЙ КОМПЛЕКТ
ХИМИЧЕСКОГО КОНТРОЛЯ ВИКХК

18.

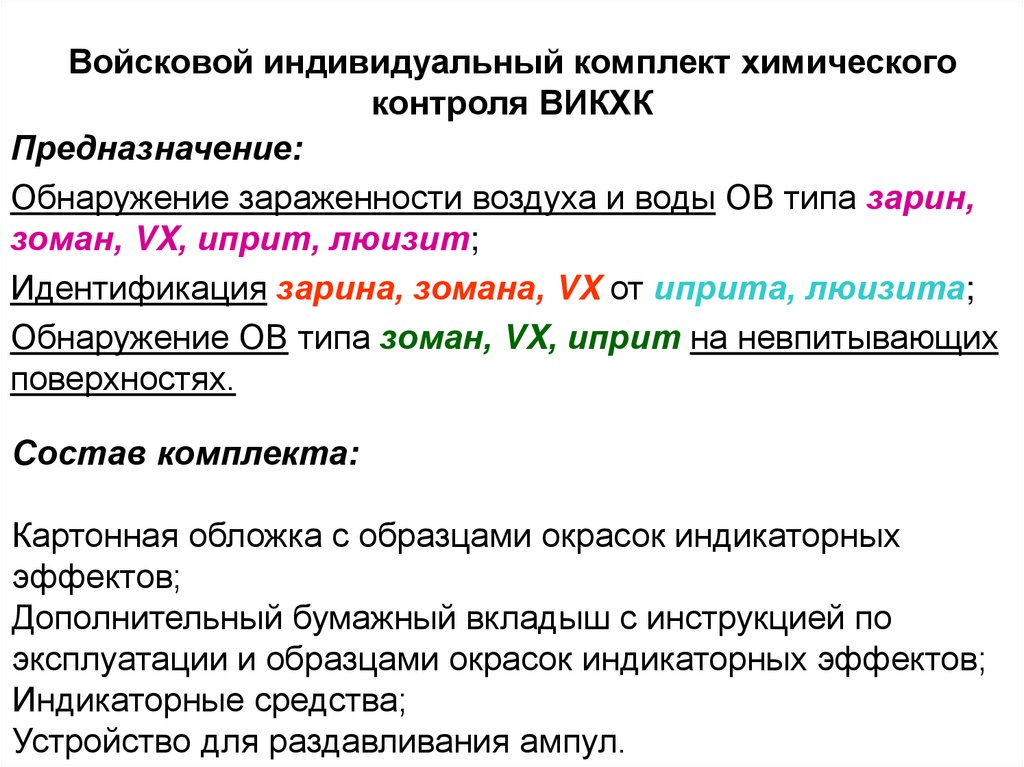

Войсковой индивидуальный комплект химического
контроля ВИКХК
Предназначение:
Обнаружение зараженности воздуха и воды ОВ типа зарин,
зоман, VX, иприт, люизит;
Идентификация зарина, зомана, VX от иприта, люизита;
Обнаружение ОВ типа зоман, VX, иприт на невпитывающих
поверхностях.
Состав комплекта:
Картонная обложка с образцами окрасок индикаторных
эффектов;
Дополнительный бумажный вкладыш с инструкцией по
эксплуатации и образцами окрасок индикаторных эффектов;
Индикаторные средства;
Устройство для раздавливания ампул.

19.

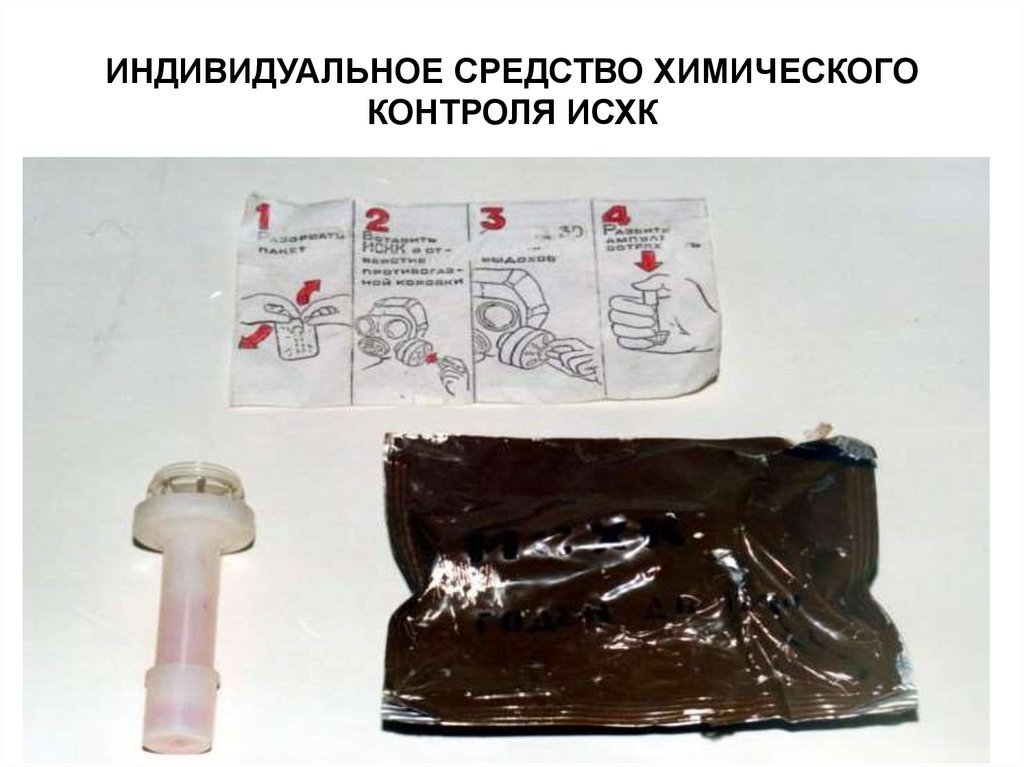

ИНДИВИДУАЛЬНОЕ СРЕДСТВО ХИМИЧЕСКОГО
КОНТРОЛЯ ИСХК

20.

Индивидуальное средство химического контроля
ИСХК
Предназначение:
Обнаружение зараженности воздуха ОВ типа зарин, зоман,
VX при помощи всех типов противогазов.
Состав:
Герметичная упаковка;
Краткая инструкция-памятка.
Основные технические характеристики:
Время обнаружения ОВ – не более 10 мин;
Время сохранения индикационного эффекта – 2 мин;
Интервал рабочих температур – от +5 до +40ºС;
Масса комплекта -20 г.

21.

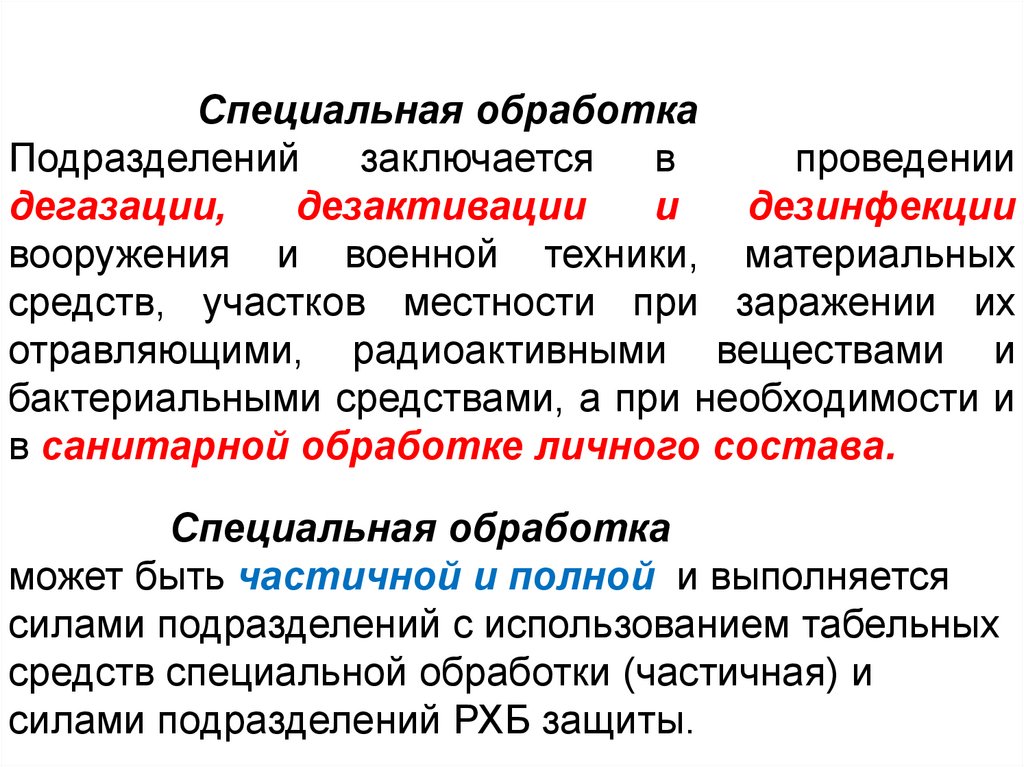

Специальная обработка
Подразделений
заключается
в
проведении
дегазации,
дезактивации
и
дезинфекции
вооружения и военной техники, материальных
средств, участков местности при заражении их
отравляющими, радиоактивными веществами и
бактериальными средствами, а при необходимости и
в санитарной обработке личного состава.
Специальная обработка
может быть частичной и полной и выполняется
силами подразделений с использованием табельных
средств специальной обработки (частичная) и
силами подразделений РХБ защиты.

22.

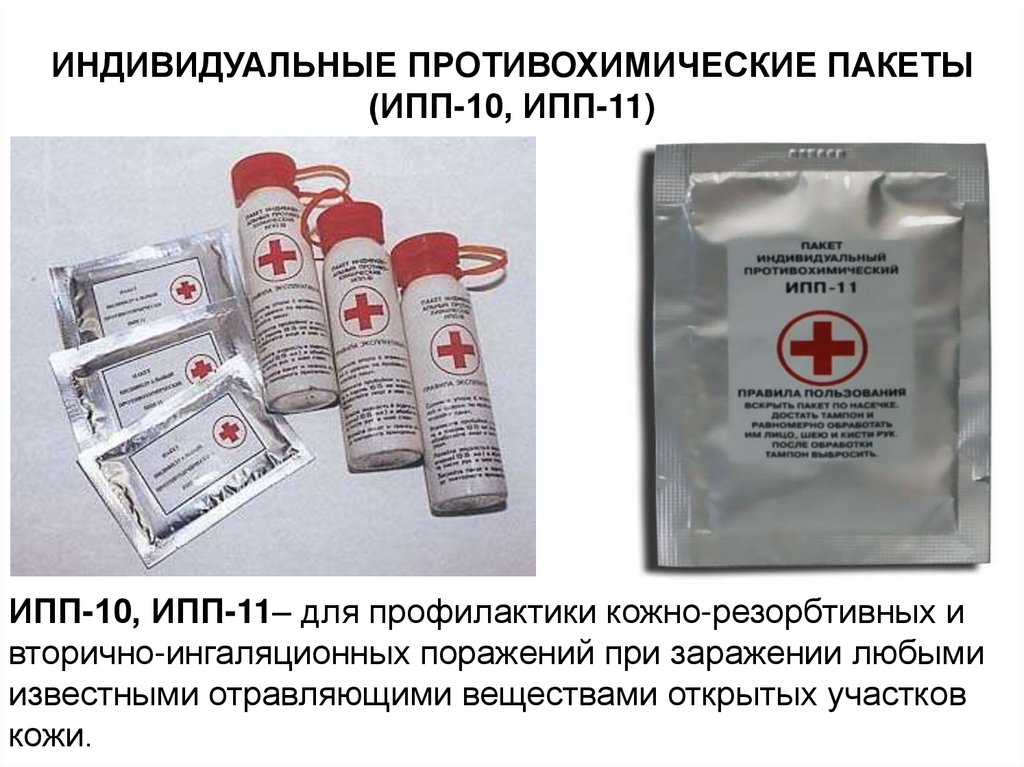

ИНДИВИДУАЛЬНЫЕ ПРОТИВОХИМИЧЕСКИЕ ПАКЕТЫ
(ИПП-10, ИПП-11)
ИПП-10, ИПП-11– для профилактики кожно-резорбтивных и
вторично-ингаляционных поражений при заражении любыми
известными отравляющими веществами открытых участков
кожи.

23.

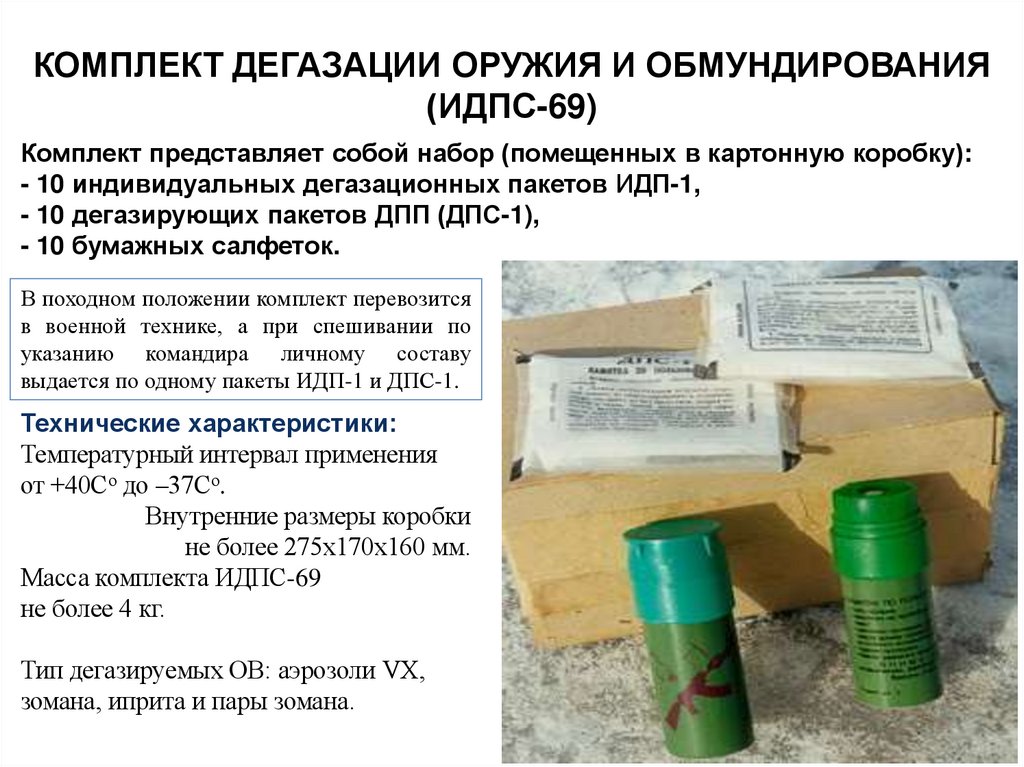

КОМПЛЕКТ ДЕГАЗАЦИИ ОРУЖИЯ И ОБМУНДИРОВАНИЯ
(ИДПС-69)
Комплект представляет собой набор (помещенных в картонную коробку):
- 10 индивидуальных дегазационных пакетов ИДП-1,
- 10 дегазирующих пакетов ДПП (ДПС-1),
- 10 бумажных салфеток.
В походном положении комплект перевозится
в военной технике, а при спешивании по
указанию командира личному составу
выдается по одному пакеты ИДП-1 и ДПС-1.
Технические характеристики:
Температурный интервал применения
от +40Со до –37Со.
Внутренние размеры коробки
не более 275х170х160 мм.
Масса комплекта ИДПС-69
не более 4 кг.
Тип дегазируемых ОВ: аэрозоли VХ,
зомана, иприта и пары зомана.

24.

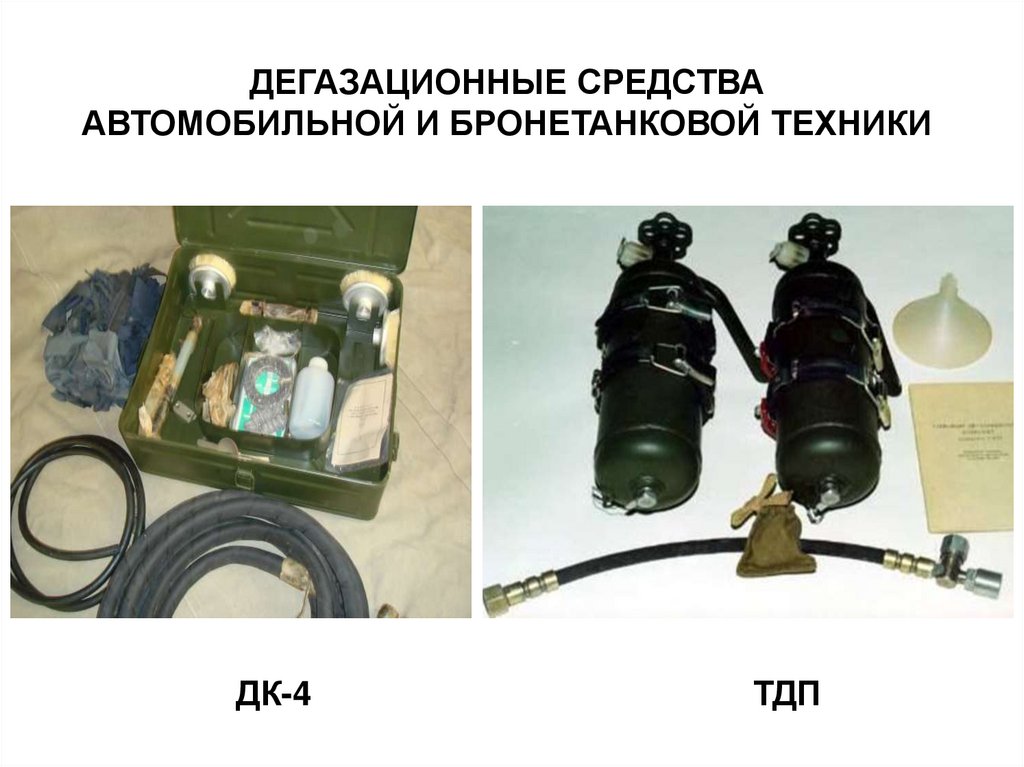

ДЕГАЗАЦИОННЫЕ СРЕДСТВА
АВТОМОБИЛЬНОЙ И БРОНЕТАНКОВОЙ ТЕХНИКИ
ДК-4
ТДП

25.

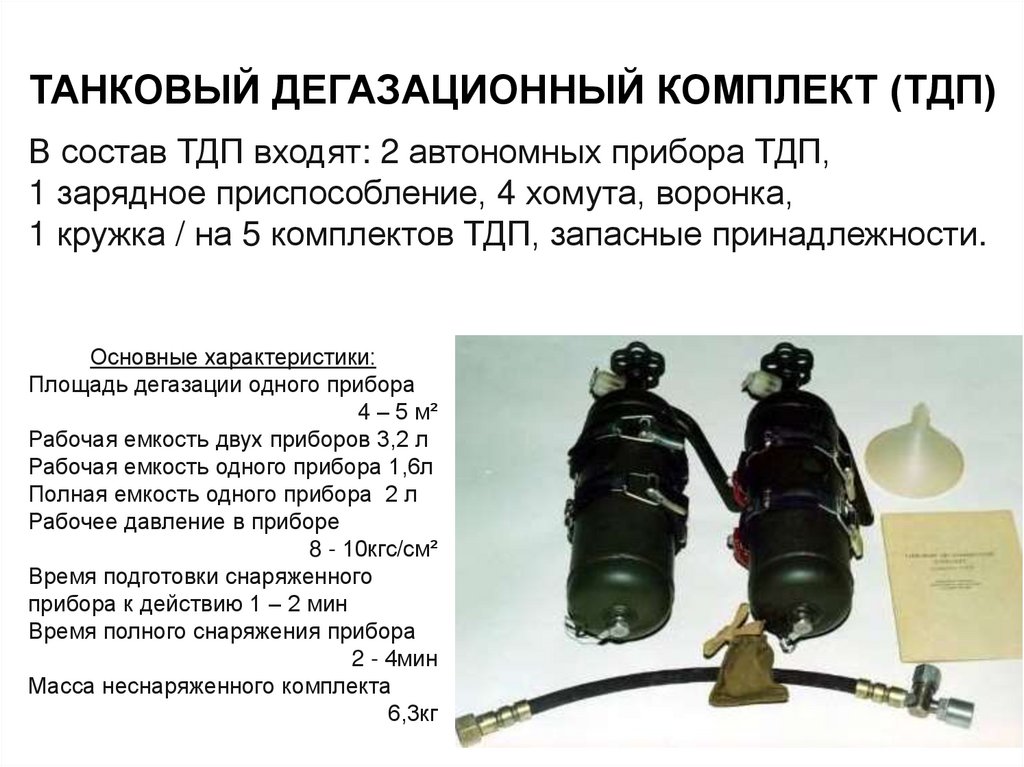

ТАНКОВЫЙ ДЕГАЗАЦИОННЫЙ КОМПЛЕКТ (ТДП)
В состав ТДП входят: 2 автономных прибора ТДП,
1 зарядное приспособление, 4 хомута, воронка,
1 кружка / на 5 комплектов ТДП, запасные принадлежности.
Основные характеристики:
Площадь дегазации одного прибора
4 – 5 м²
Рабочая емкость двух приборов 3,2 л
Рабочая емкость одного прибора 1,6л
Полная емкость одного прибора 2 л
Рабочее давление в приборе
8 - 10кгс/см²
Время подготовки снаряженного
прибора к действию 1 – 2 мин
Время полного снаряжения прибора
2 - 4мин
Масса неснаряженного комплекта
6,3кг

26.

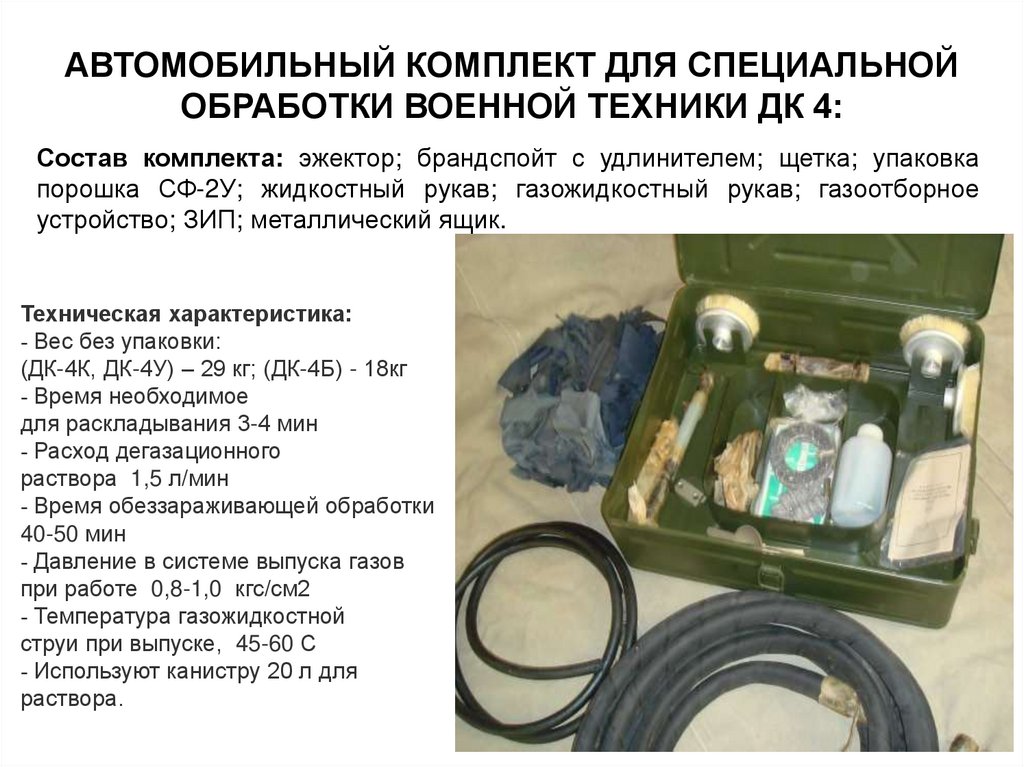

АВТОМОБИЛЬНЫЙ КОМПЛЕКТ ДЛЯ СПЕЦИАЛЬНОЙ
ОБРАБОТКИ ВОЕННОЙ ТЕХНИКИ ДК 4:
Состав комплекта: эжектор; брандспойт с удлинителем; щетка; упаковка
порошка СФ-2У; жидкостный рукав; газожидкостный рукав; газоотборное
устройство; ЗИП; металлический ящик.
Техническая характеристика:
- Вес без упаковки:
(ДК-4К, ДК-4У) – 29 кг; (ДК-4Б) - 18кг
- Время необходимое
для раскладывания 3-4 мин
- Расход дегазационного
раствора 1,5 л/мин
- Время обеззараживающей обработки
40-50 мин
- Давление в системе выпуска газов
при работе 0,8-1,0 кгс/см2
- Температура газожидкостной
струи при выпуске, 45-60 С
- Используют канистру 20 л для
раствора.

27.

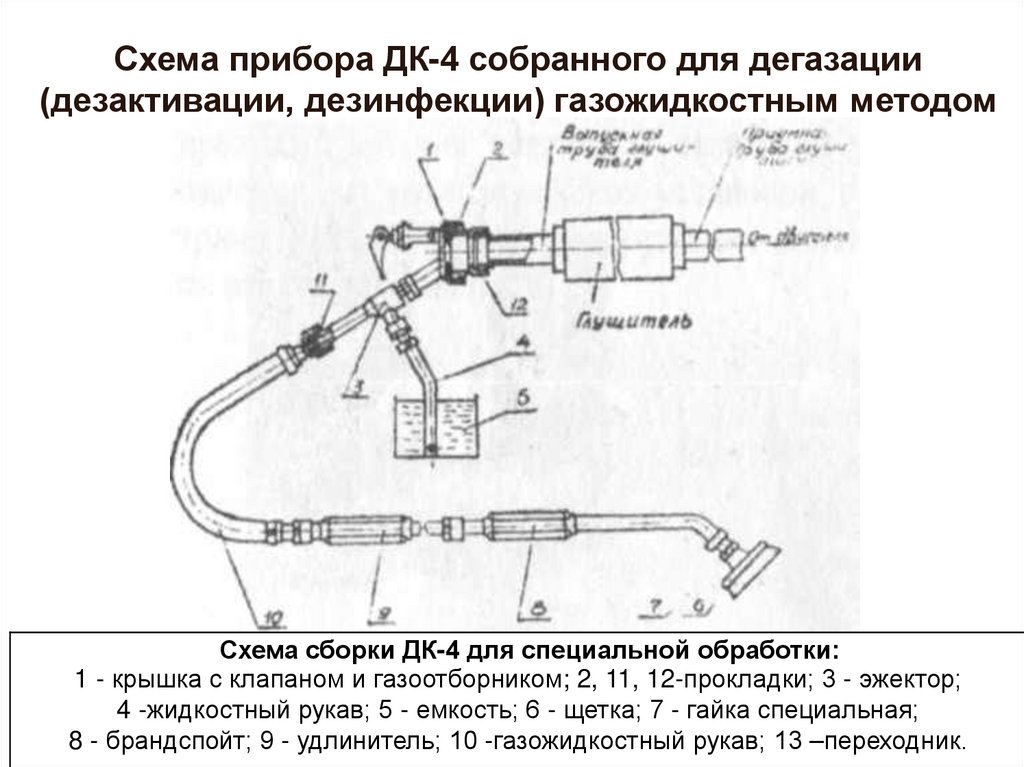

Схема прибора ДК-4 собранного для дегазации
(дезактивации, дезинфекции) газожидкостным методом
Схема сборки ДК-4 для специальной обработки:
1 - крышка с клапаном и газоотборником; 2, 11, 12-прокладки; 3 - эжектор;
4 -жидкостный рукав; 5 - емкость; 6 - щетка; 7 - гайка специальная;
8 - брандспойт; 9 - удлинитель; 10 -газожидкостный рукав; 13 –переходник.

28.

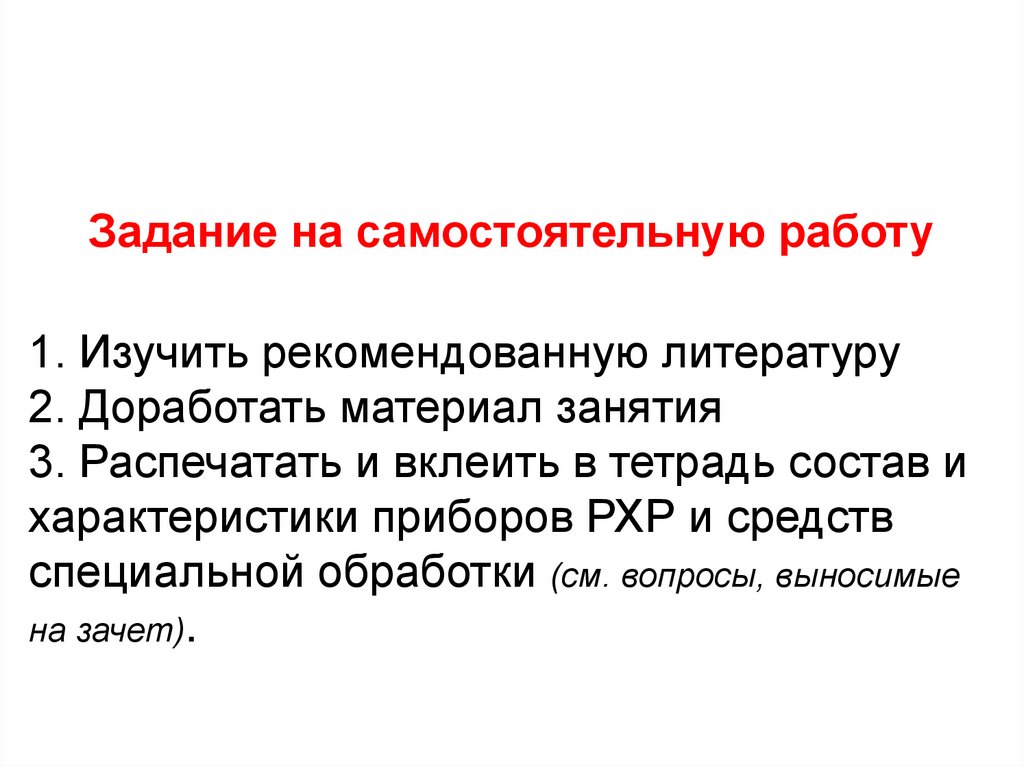

Задание на самостоятельную работу
1. Изучить рекомендованную литературу
2. Доработать материал занятия
3. Распечатать и вклеить в тетрадь состав и
характеристики приборов РХР и средств
специальной обработки (см. вопросы, выносимые
на зачет).
