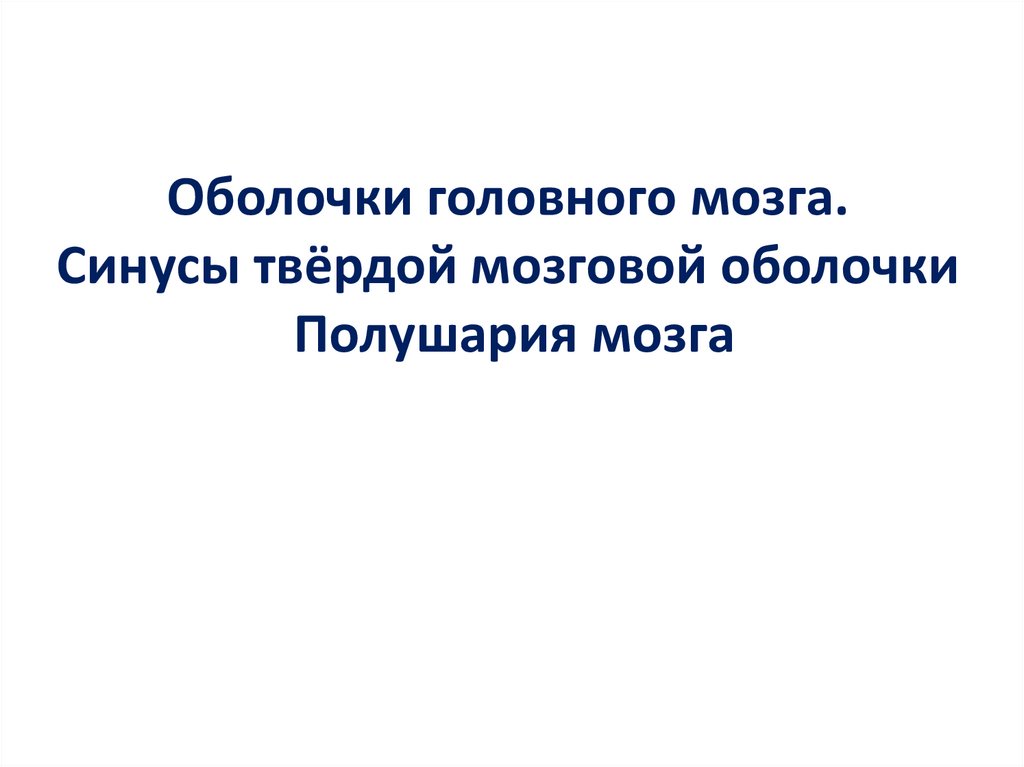

Оболочки головного мозга. Синусы твёрдой мозговой оболочки Полушария мозга

1.

Оболочки головного мозга.
Синусы твёрдой мозговой оболочки
Полушария мозга

2.

3.

4.

5.

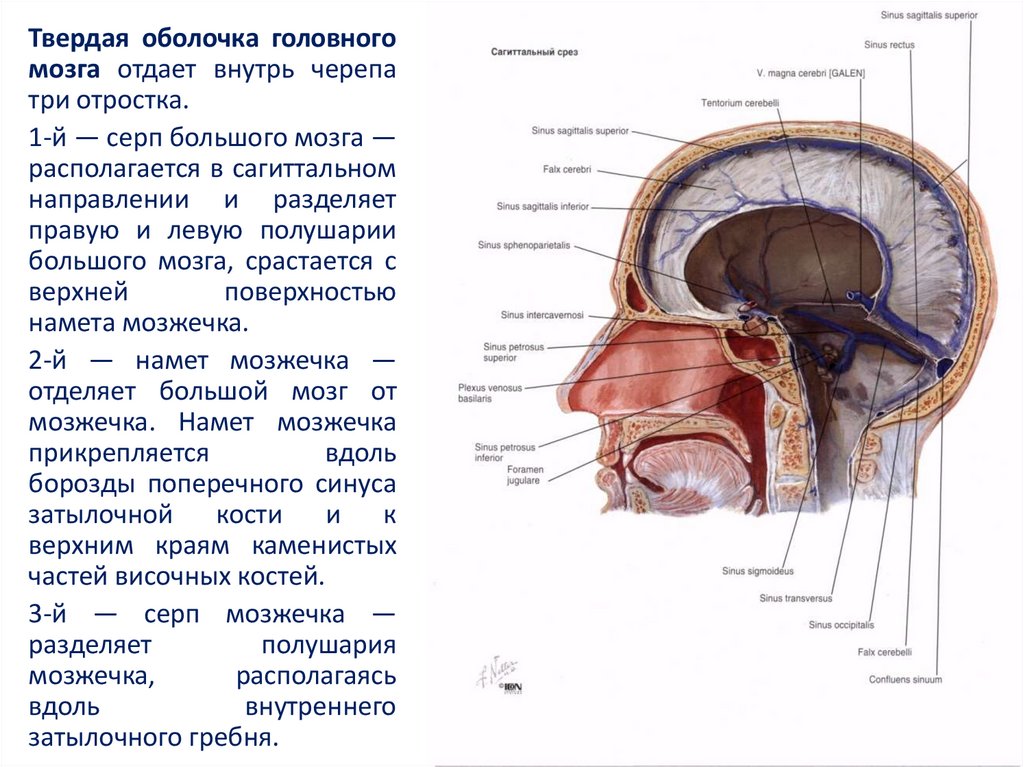

Твердая оболочка головного
мозга отдает внутрь черепа
три отростка.
1-й — серп большого мозга —
располагается в сагиттальном
направлении и разделяет
правую и левую полушарии
большого мозга, срастается с
верхней
поверхностью
намета мозжечка.
2-й — намет мозжечка —
отделяет большой мозг от
мозжечка. Намет мозжечка
прикрепляется
вдоль
борозды поперечного синуса
затылочной кости и к
верхним краям каменистых
частей височных костей.
3-й — серп мозжечка —
разделяет
полушария
мозжечка,
располагаясь
вдоль
внутреннего
затылочного гребня.

6.

7.

8.

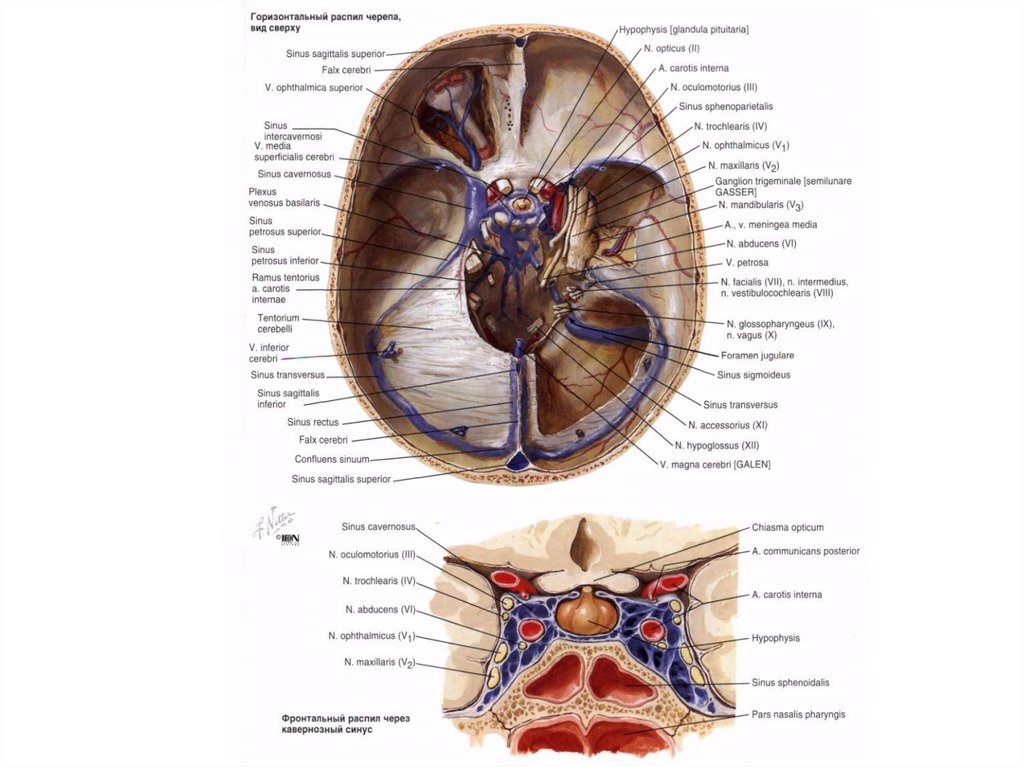

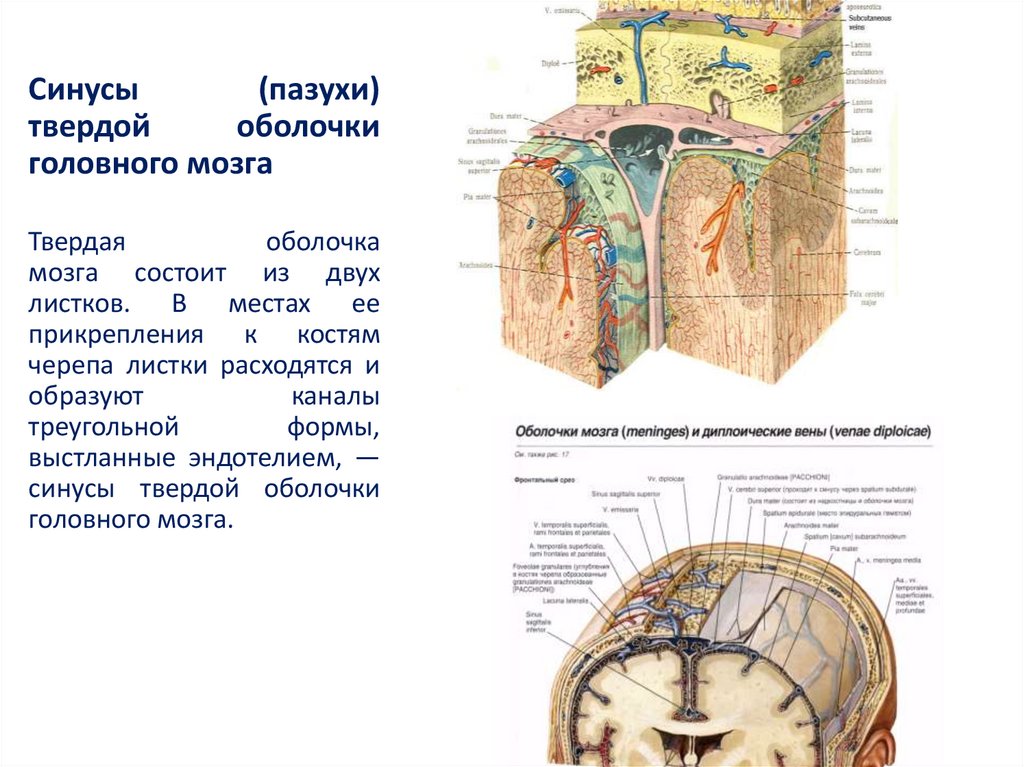

Синусы
(пазухи)
твердой
оболочки
головного мозга

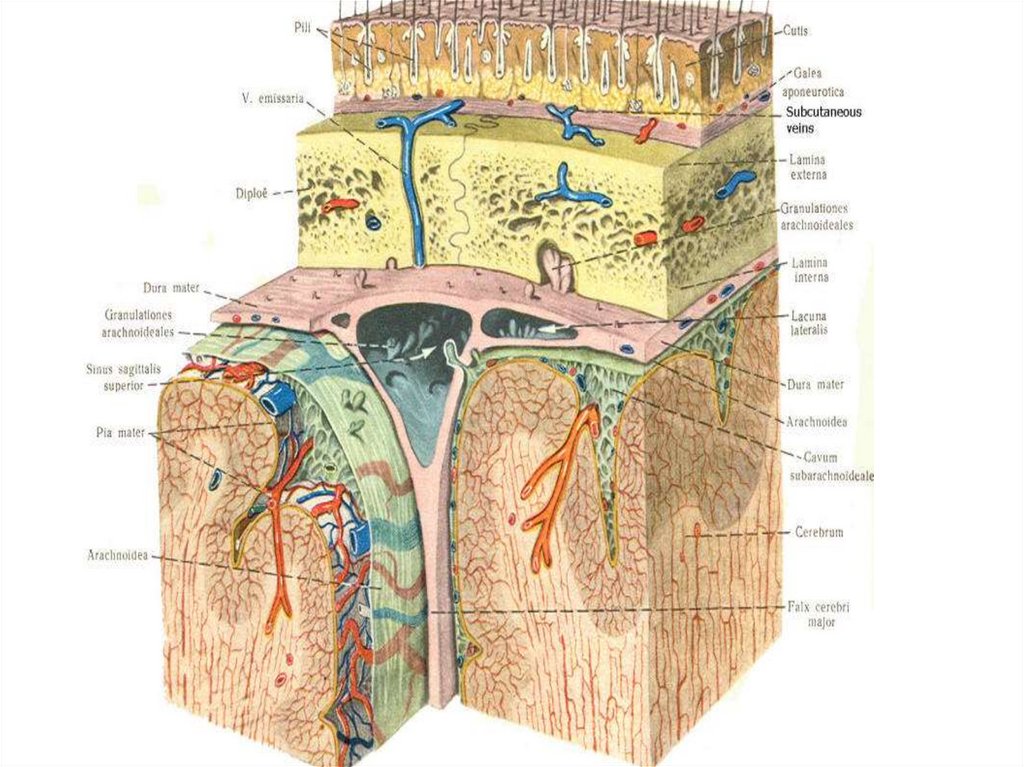

Твердая
оболочка
мозга состоит из двух
листков. В местах ее
прикрепления к костям
черепа листки расходятся и
образуют
каналы
треугольной
формы,
выстланные эндотелием, —
синусы твердой оболочки
головного мозга.

9.

10.

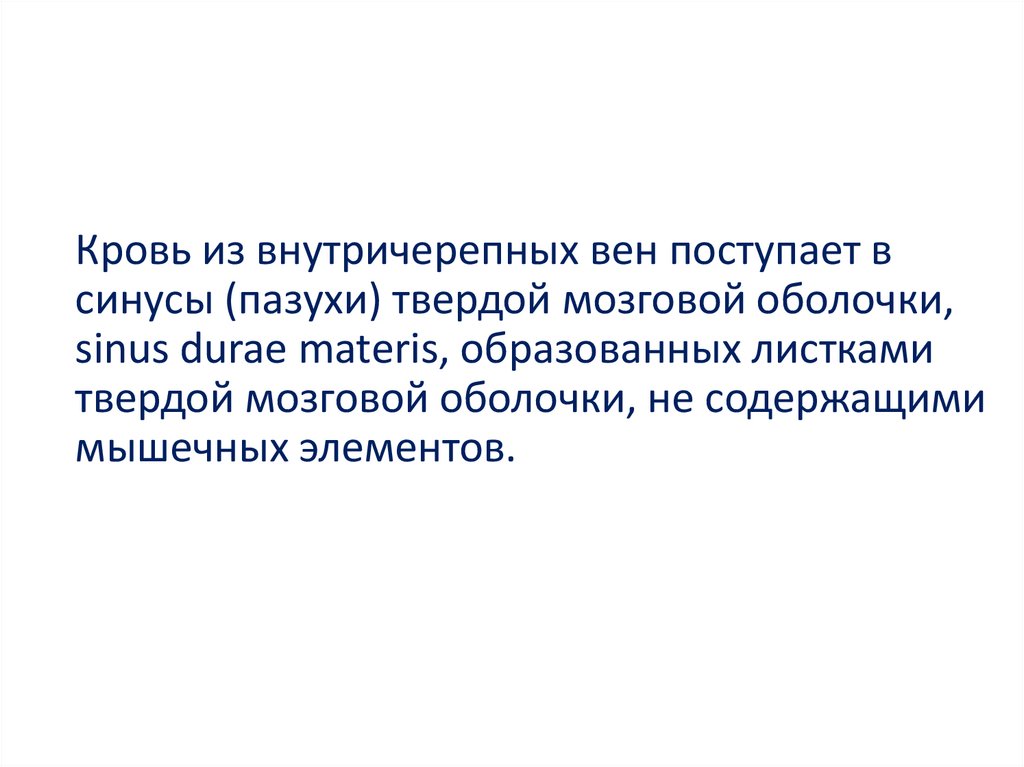

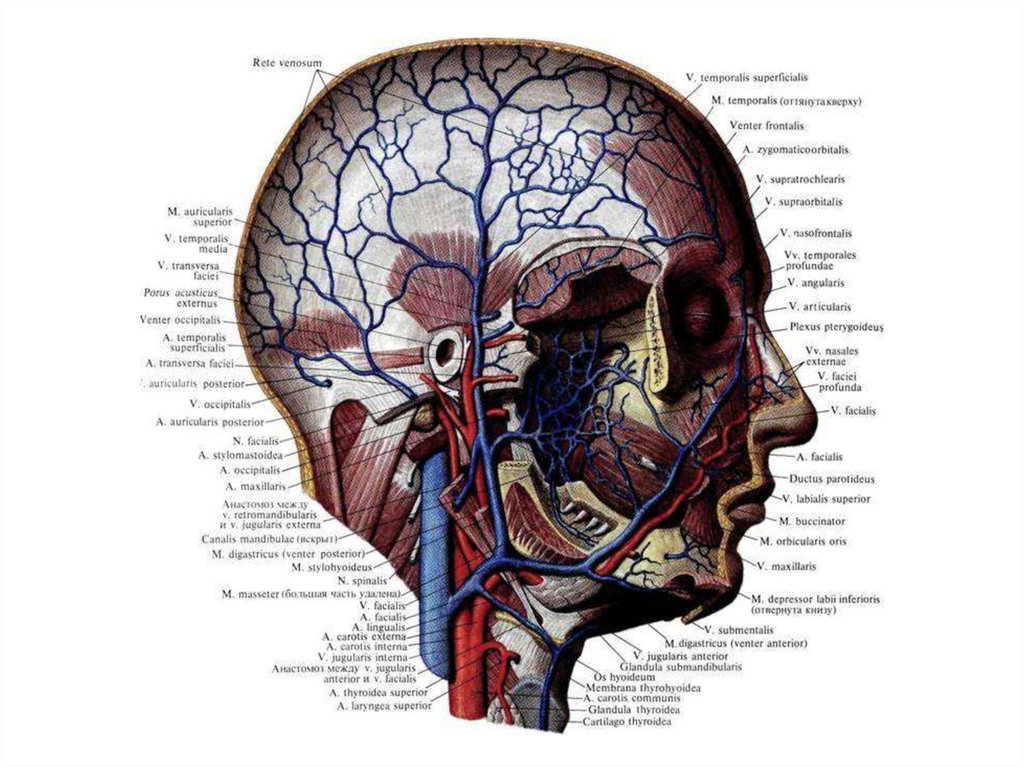

Кровь из внутричерепных вен поступает в
синусы (пазухи) твердой мозговой оболочки,
sinus durae matеris, образованных листками
твердой мозговой оболочки, не содержащими
мышечных элементов.

11.

12.

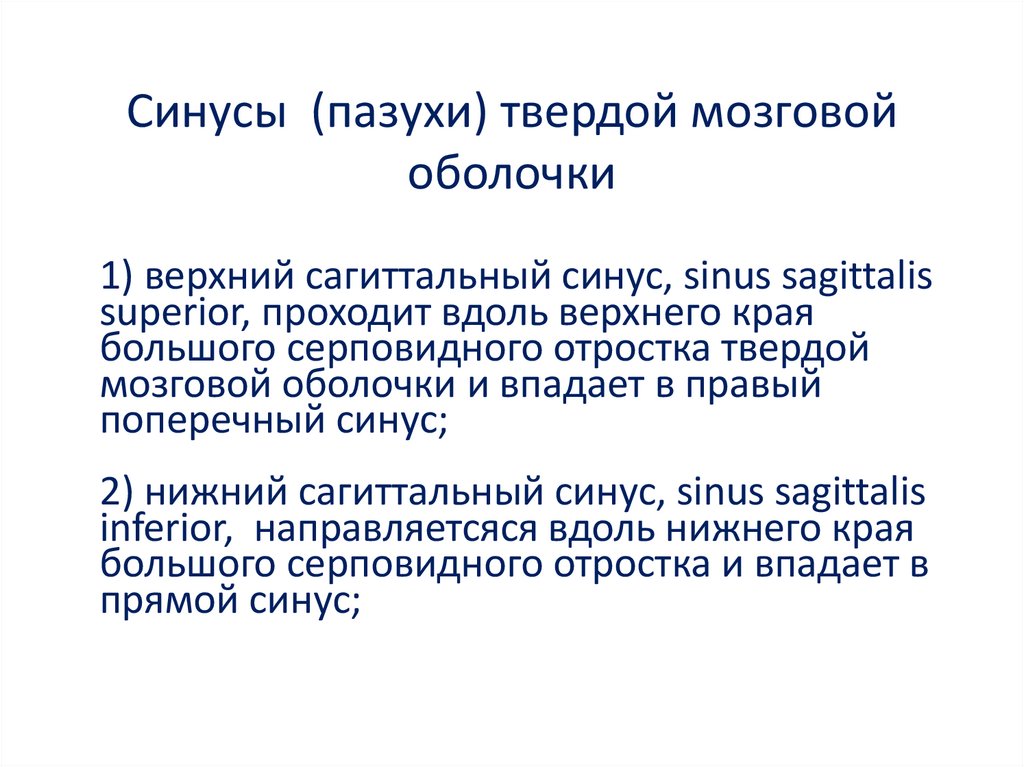

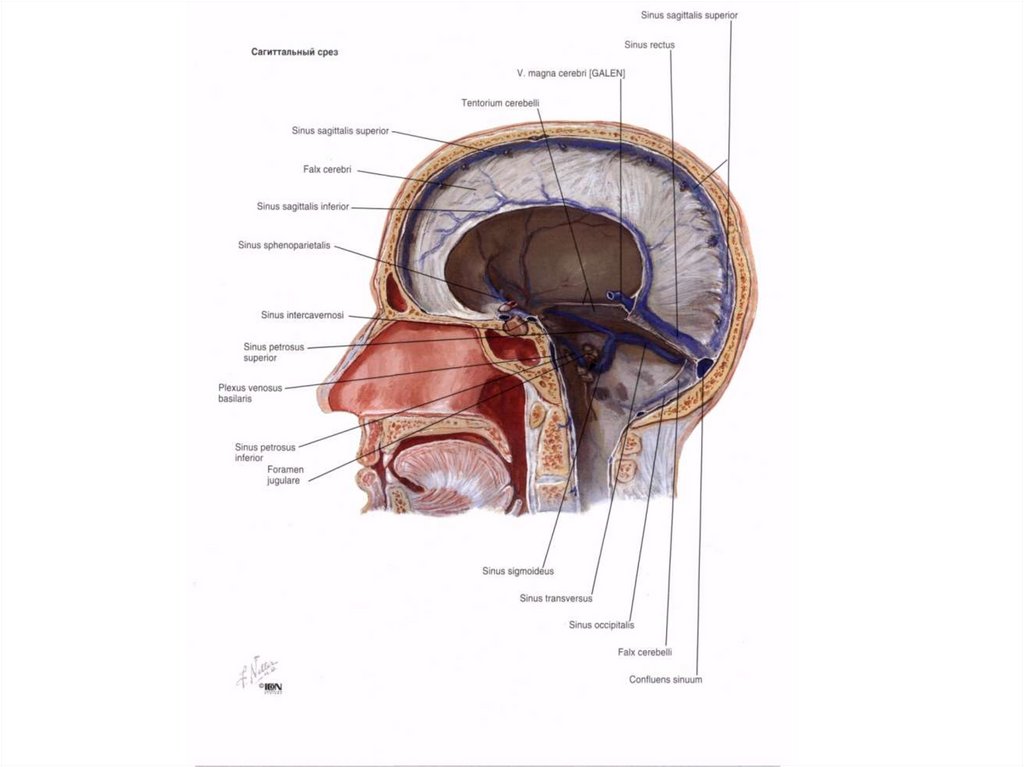

Синусы (пазухи) твердой мозговой
оболочки
1) верхний сагиттальный синус, sinus sagittalis
superior, проходит вдоль верхнего края
большого серповидного отростка твердой
мозговой оболочки и впадает в правый
поперечный синус;
2) нижний сагиттальный синус, sinus sagittalis
inferior, направляетсяся вдоль нижнего края
большого серповидного отростка и впадает в
прямой синус;

13.

14.

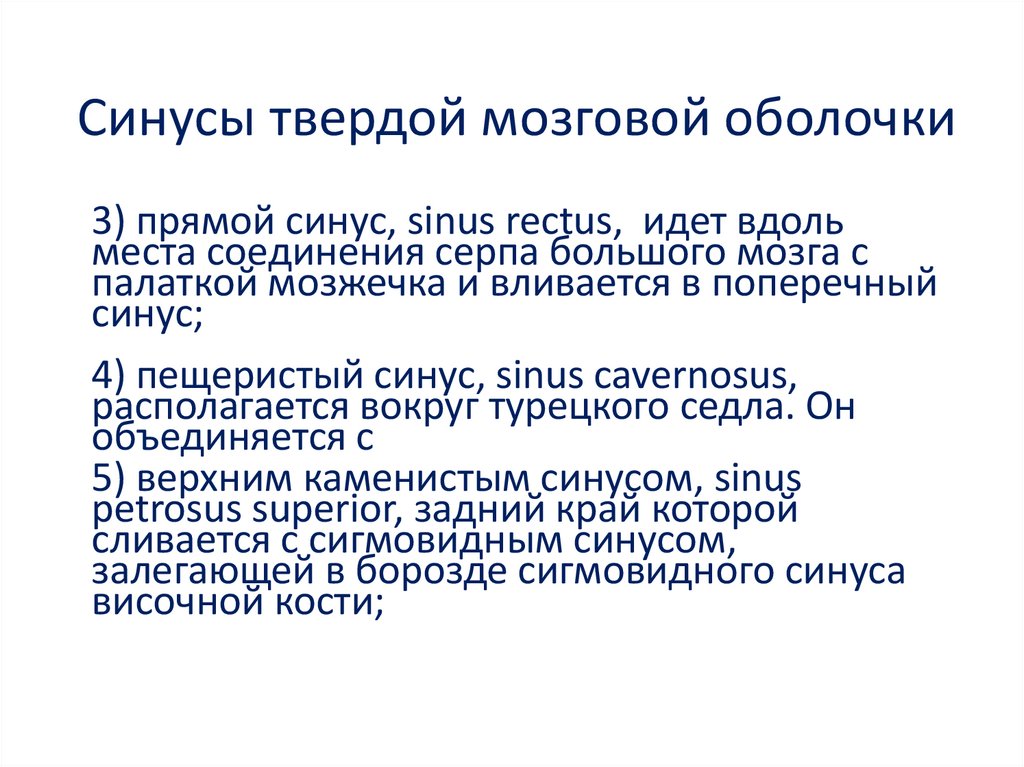

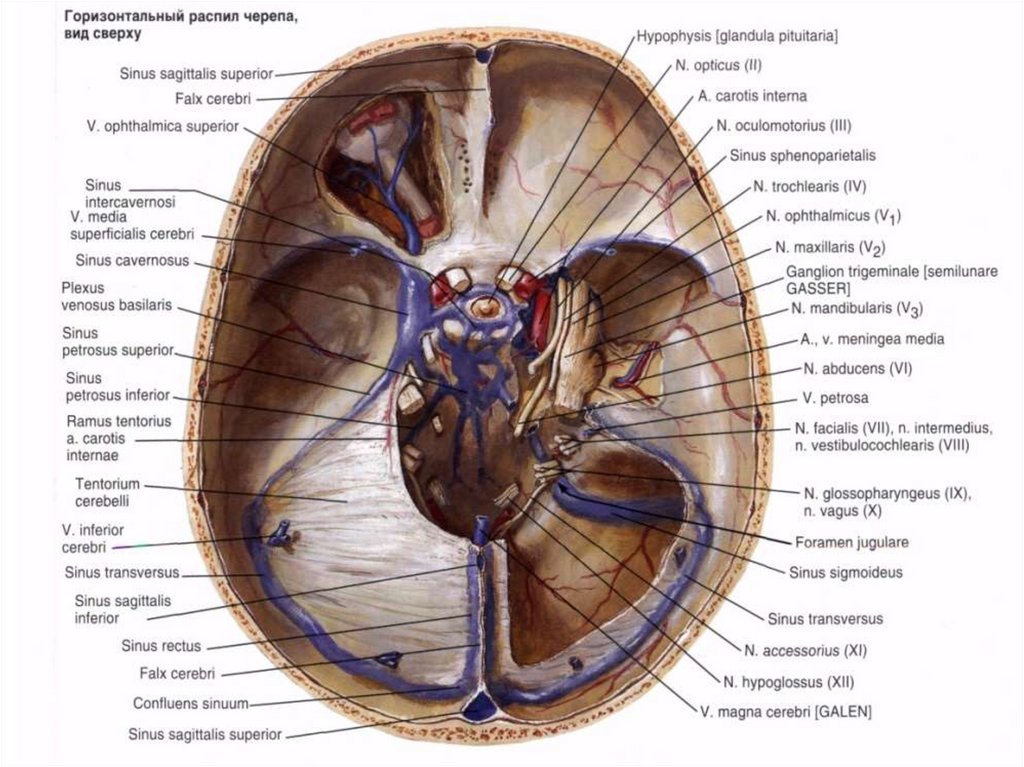

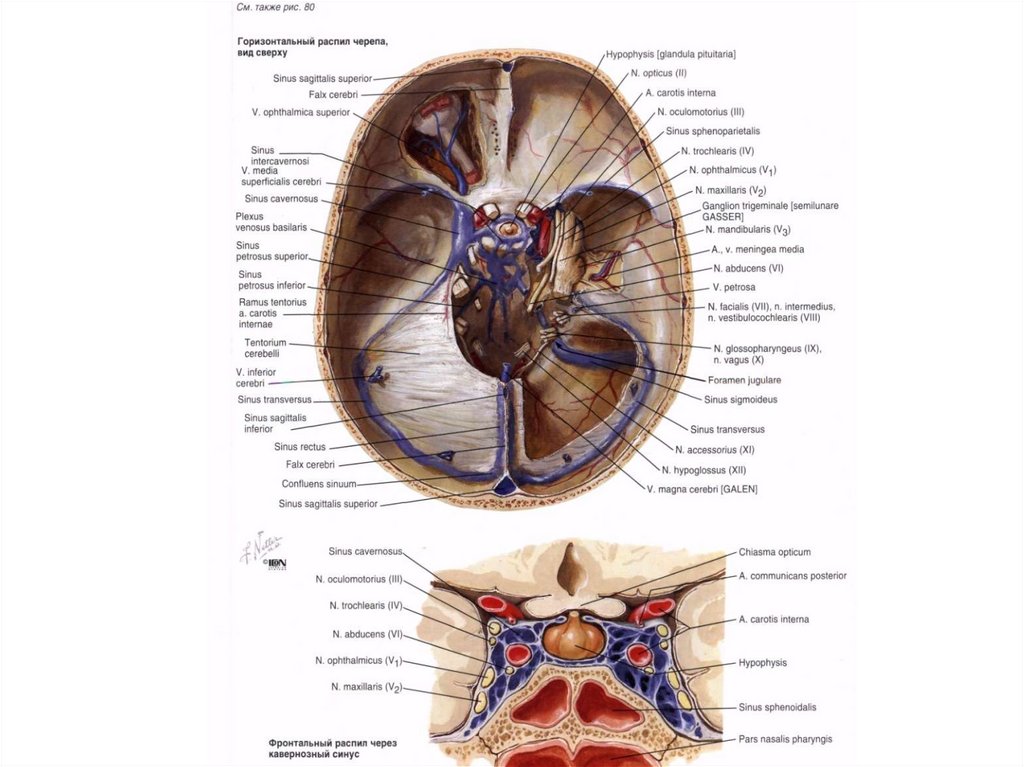

Синусы твердой мозговой оболочки
3) прямой синус, sinus rectus, идет вдоль
места соединения серпа большого мозга с
палаткой мозжечка и вливается в поперечный
синус;
4) пещеристый синус, sinus cavernosus,
располагается вокруг турецкого седла. Он
объединяется с
5) верхним каменистым синусом, sinus
petrosus superior, задний край которой
сливается с сигмовидным синусом,
залегающей в борозде сигмовидного синуса
височной кости;

15.

16.

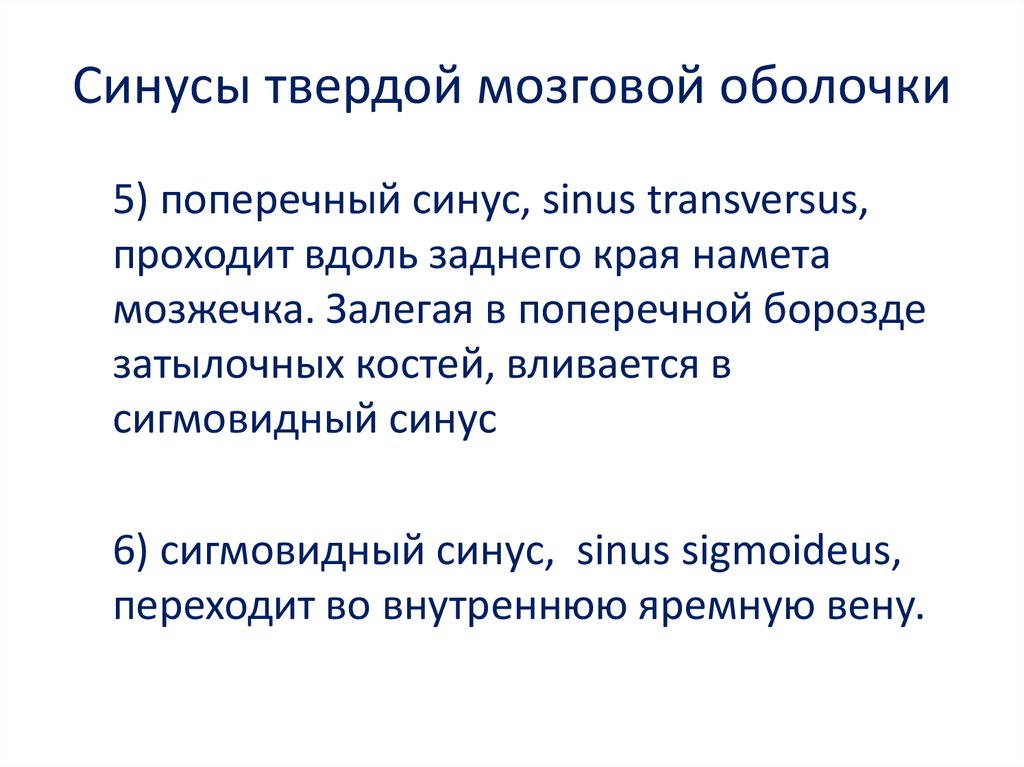

Синусы твердой мозговой оболочки
5) поперечный синус, sinus transversus,
проходит вдоль заднего края намета
мозжечка. Залегая в поперечной борозде
затылочных костей, вливается в
сигмовидный синус
6) сигмовидный синус, sinus sigmoideus,
переходит во внутреннюю яремную вену.

17.

18.

19.

20.

21.

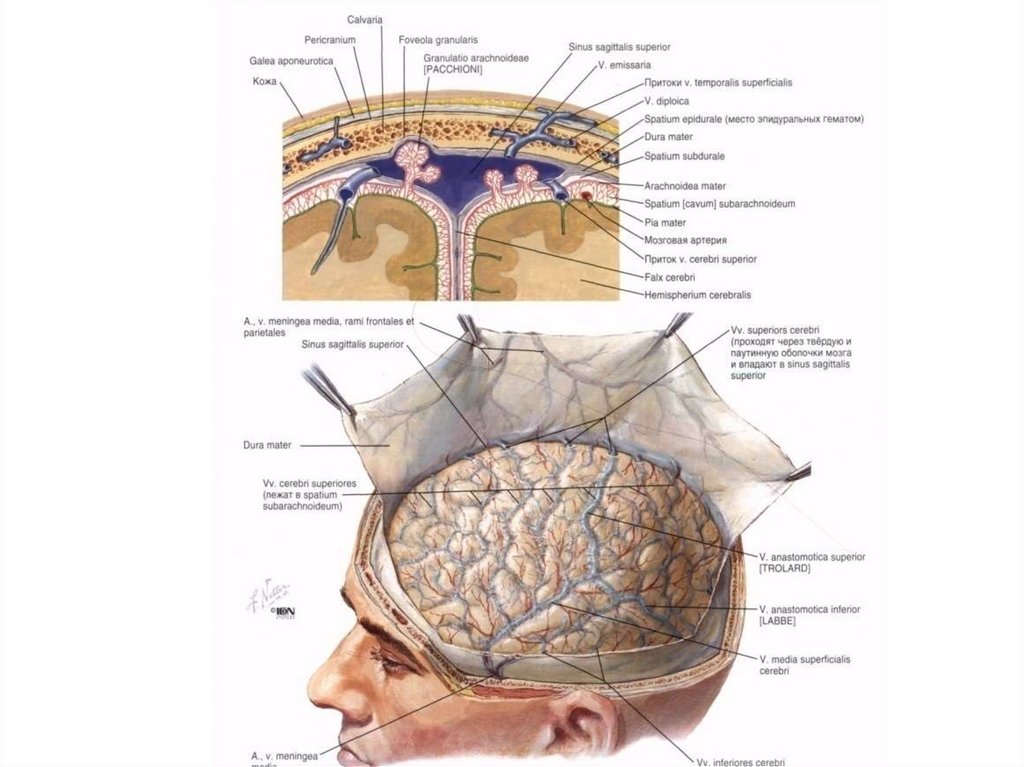

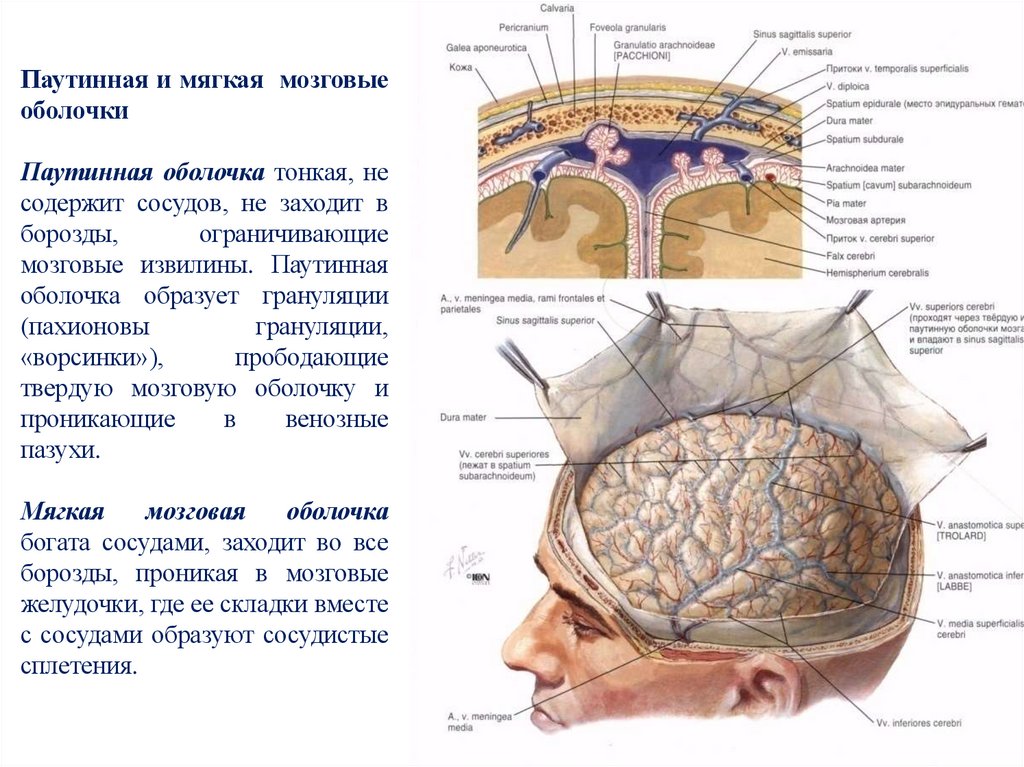

Паутинная и мягкая мозговые
оболочки
Паутинная оболочка тонкая, не
содержит сосудов, не заходит в
борозды,
ограничивающие
мозговые извилины. Паутинная
оболочка образует грануляции
(пахионовы
грануляции,
«ворсинки»),
прободающие
твердую мозговую оболочку и
проникающие
в
венозные
пазухи.
Мягкая
мозговая
оболочка
богата сосудами, заходит во все
борозды, проникая в мозговые
желудочки, где ее складки вместе
с сосудами образуют сосудистые
сплетения.

22.

23.

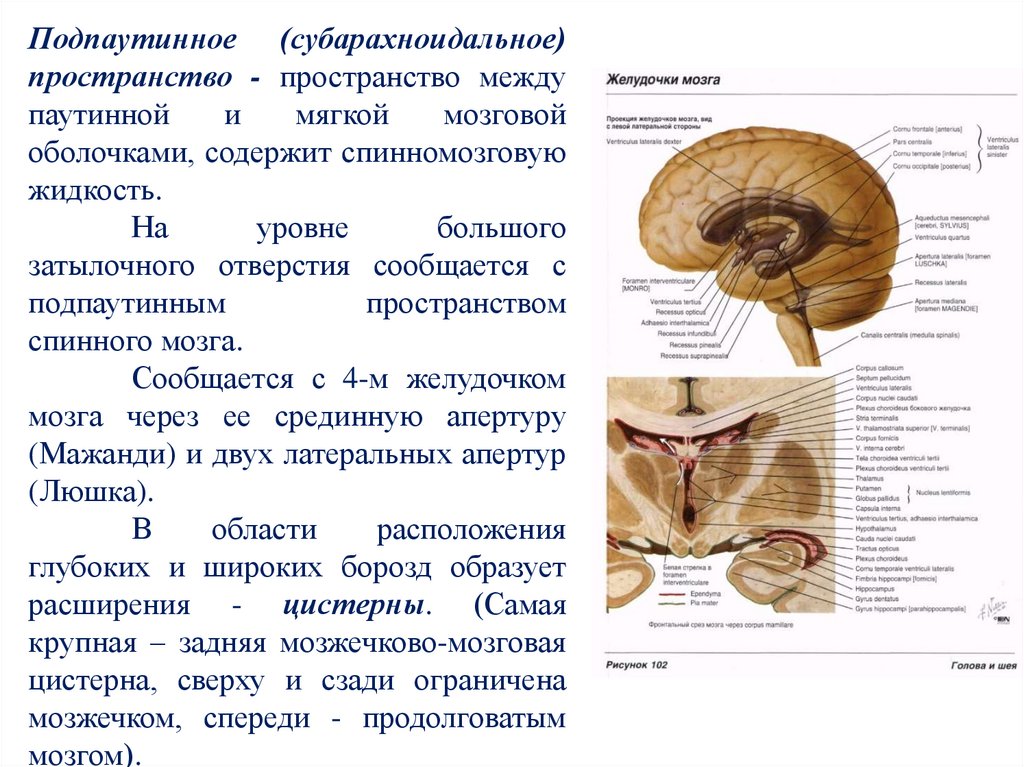

Подпаутинное (субарахноидальное)
пространство - пространство между
паутинной
и
мягкой
мозговой
оболочками, содержит спинномозговую
жидкость.
На
уровне
большого
затылочного отверстия сообщается с
подпаутинным
пространством
спинного мозга.
Сообщается с 4-м желудочком
мозга через ее срединную апертуру
(Мажанди) и двух латеральных апертур
(Люшка).
В
области
расположения
глубоких и широких борозд образует
расширения - цистерны. (Самая
крупная – задняя мозжечково-мозговая
цистерна, сверху и сзади ограничена
мозжечком, спереди - продолговатым
мозгом).

24.

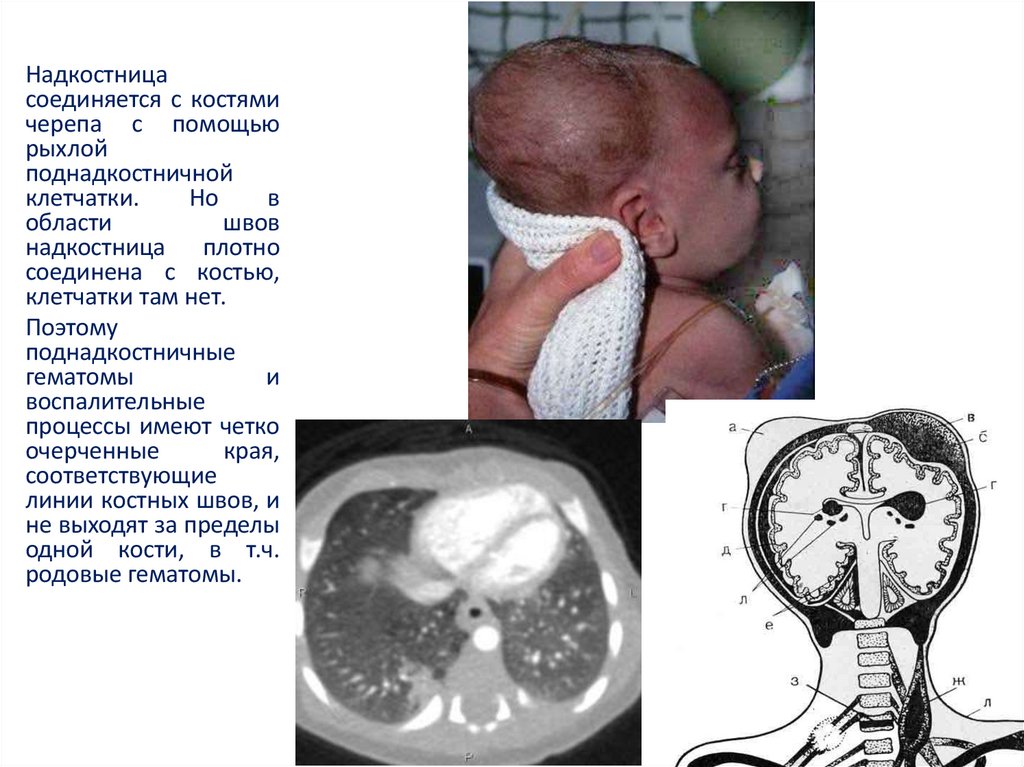

Надкостница
соединяется с костями
черепа с помощью
рыхлой
поднадкостничной
клетчатки.
Но
в
области
швов
надкостница плотно
соединена с костью,
клетчатки там нет.
Поэтому
поднадкостничные
гематомы
и
воспалительные
процессы имеют четко
очерченные
края,
соответствующие
линии костных швов, и
не выходят за пределы
одной кости, в т.ч.
родовые гематомы.

25.

26.

27.

28.

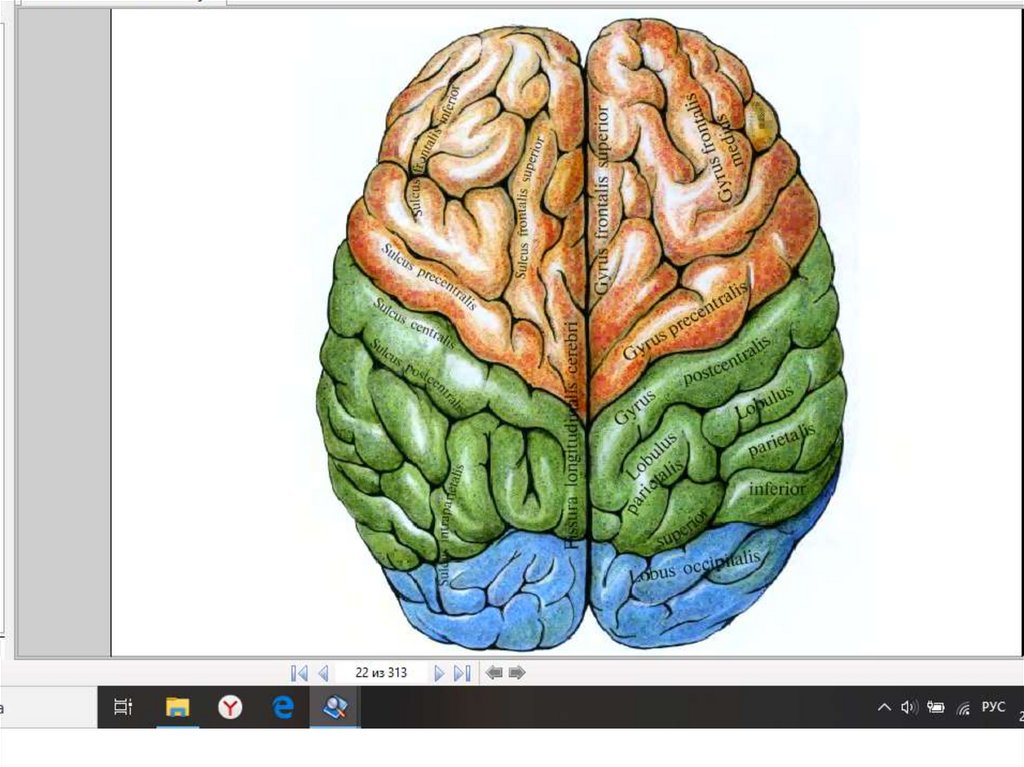

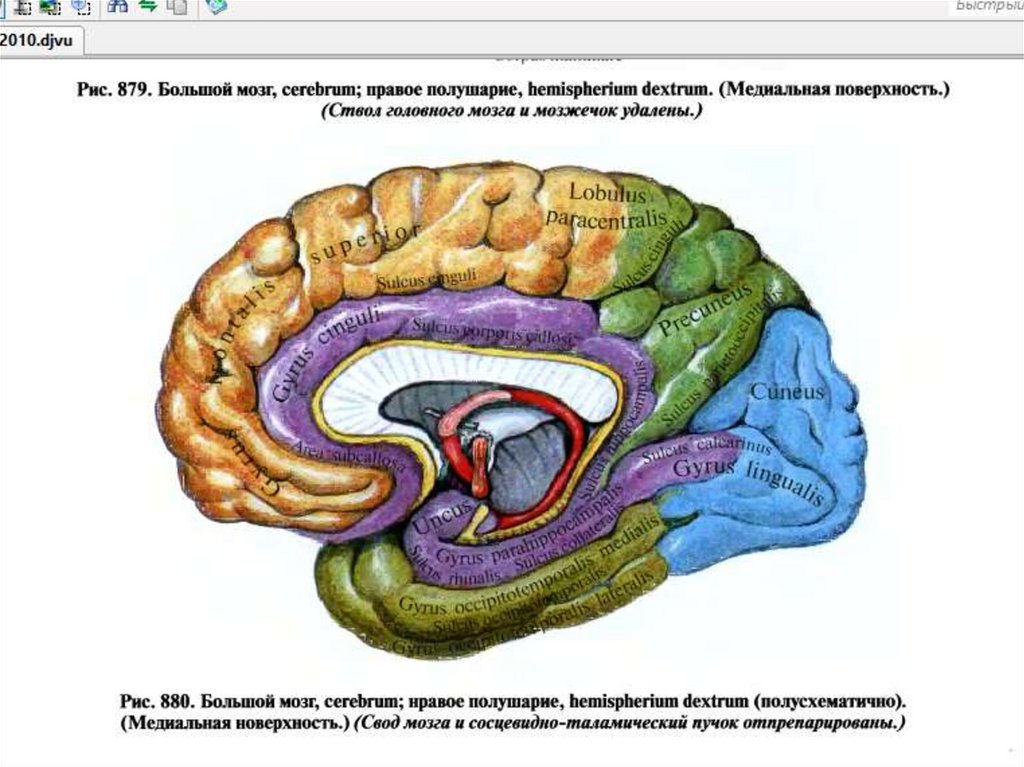

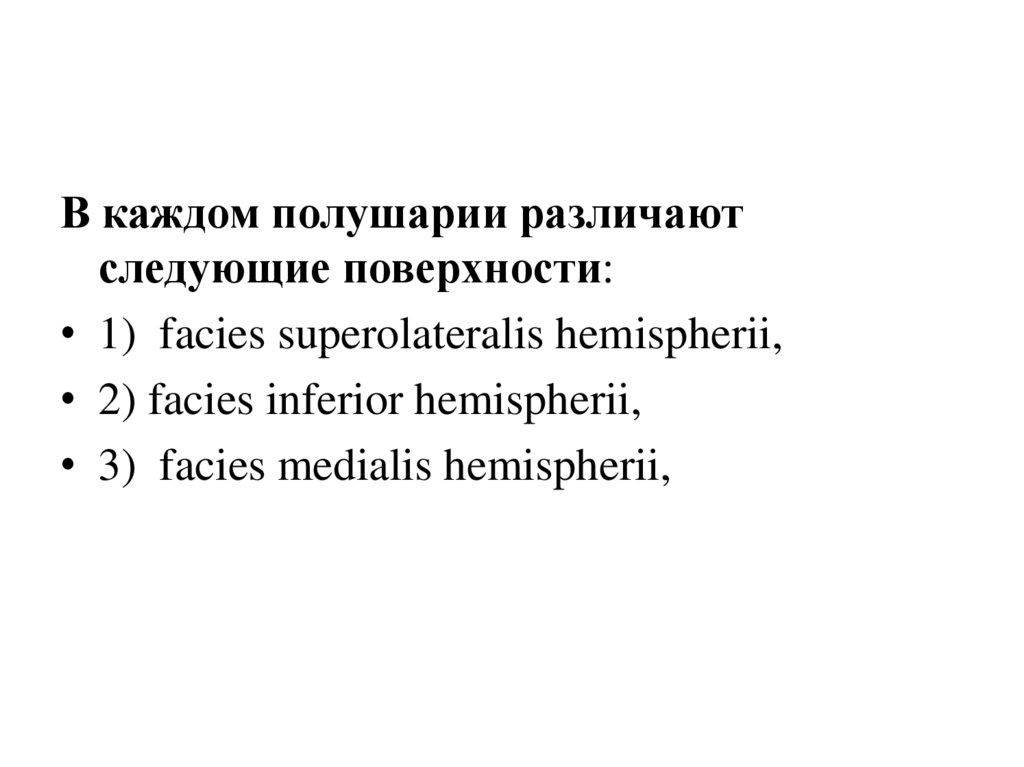

В каждом полушарии различают
следующие поверхности:
• 1) facies superolateralis hemispherii,

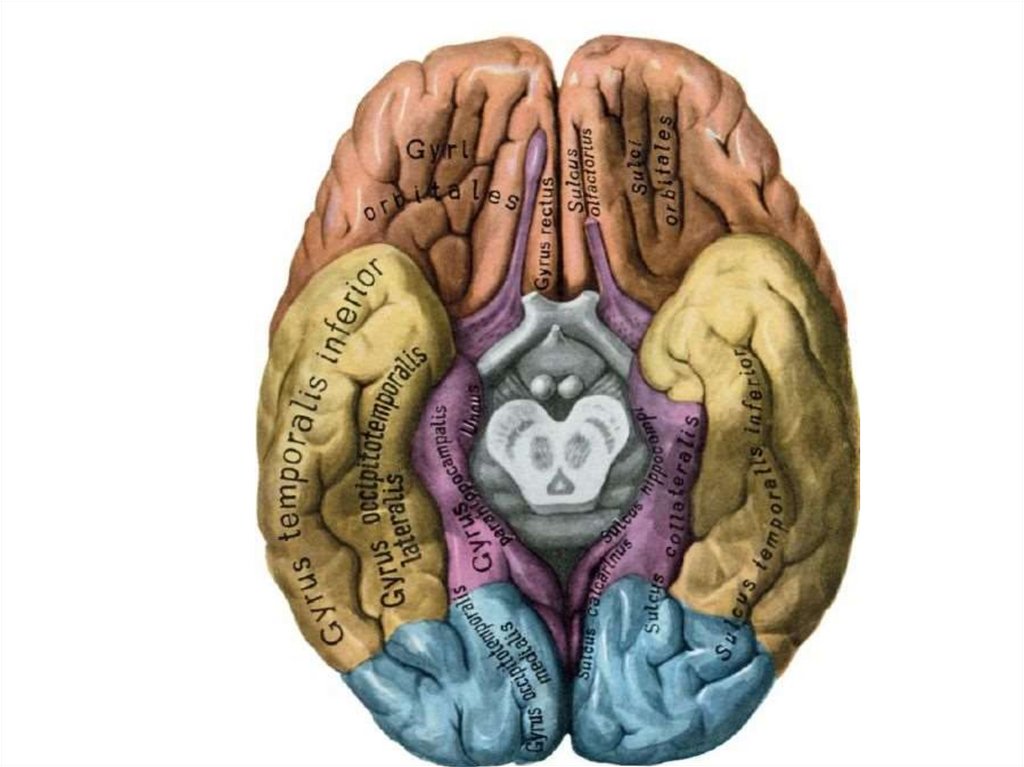

• 2) facies inferior hemispherii,
• 3) facies medialis hemispherii,

29.

30.

31.

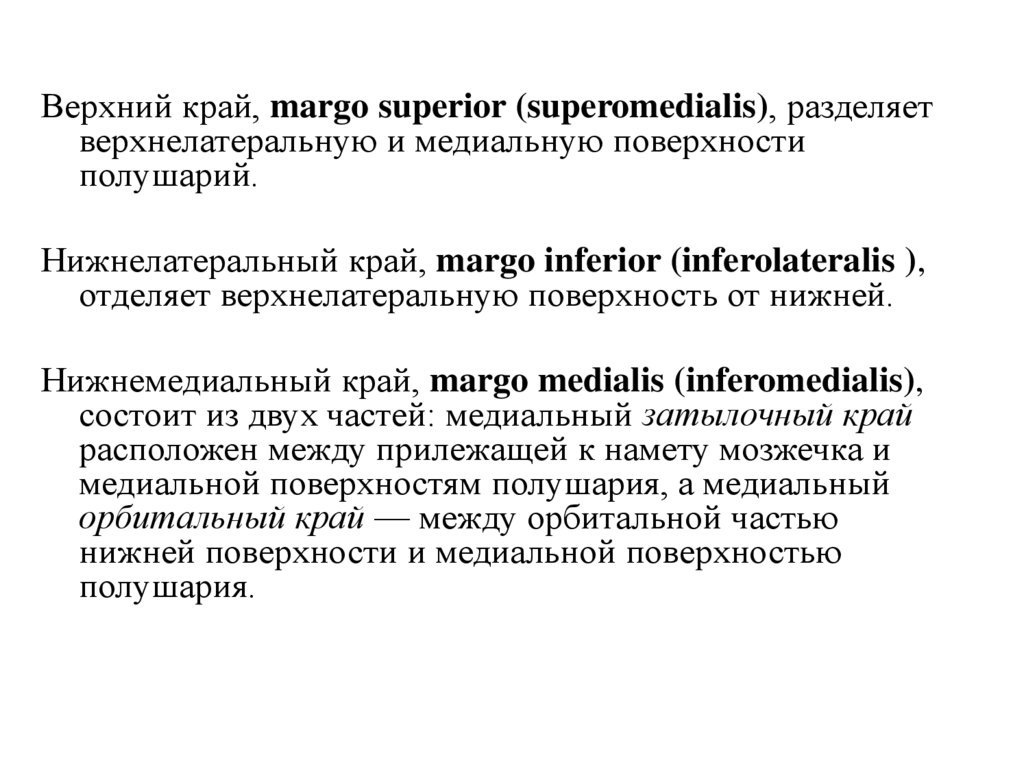

Верхний край, margo superior (superomedialis), разделяет
верхнелатеральную и медиальную поверхности
полушарий.
Нижнелатеральный край, margo inferior (inferolateralis ),
отделяет верхнелатеральную поверхность от нижней.
Нижнемедиальный край, margo medialis (inferomedialis),
состоит из двух частей: медиальный затылочный край
расположен между прилежащей к намету мозжечка и
медиальной поверхностям полушария, а медиальный
орбитальный край — между орбитальной частью
нижней поверхности и медиальной поверхностью
полушария.

32.

33.

34.

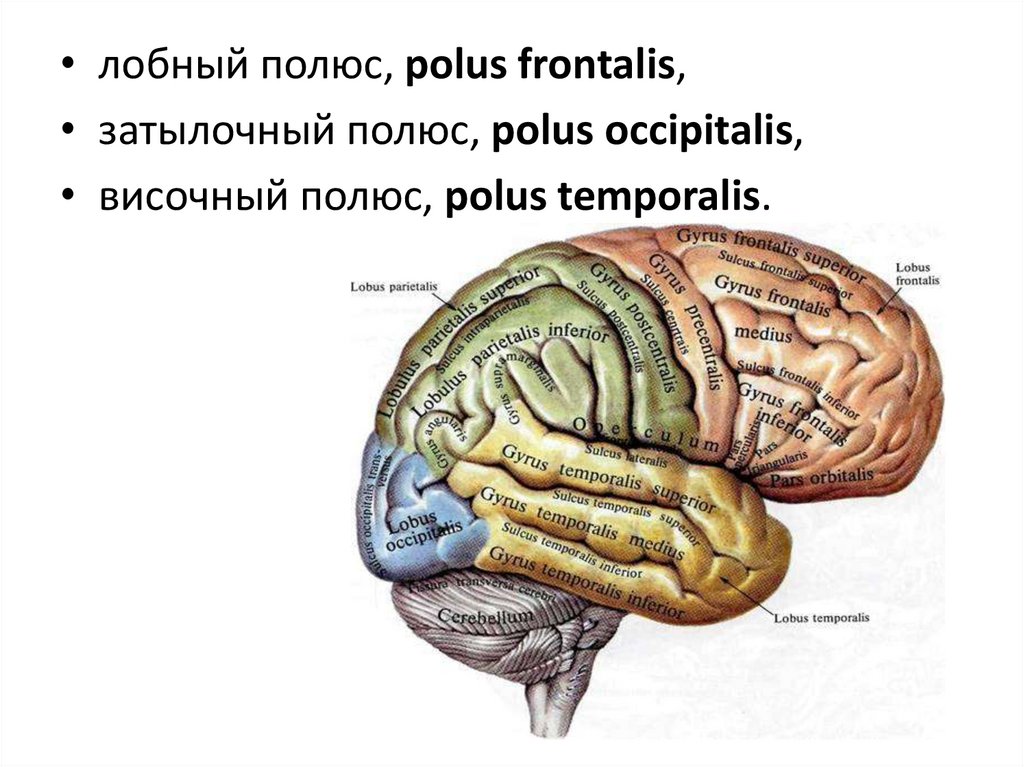

• лобный полюс, polus frontalis,
• затылочный полюс, polus occipitalis,
• височный полюс, polus temporalis.

35.

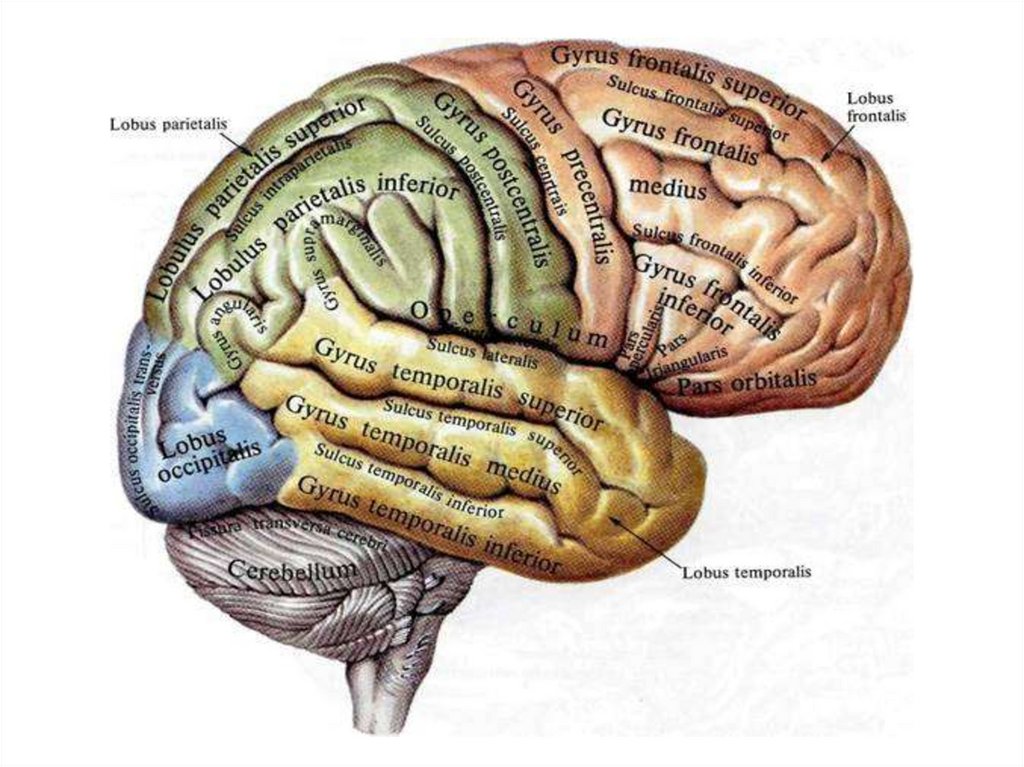

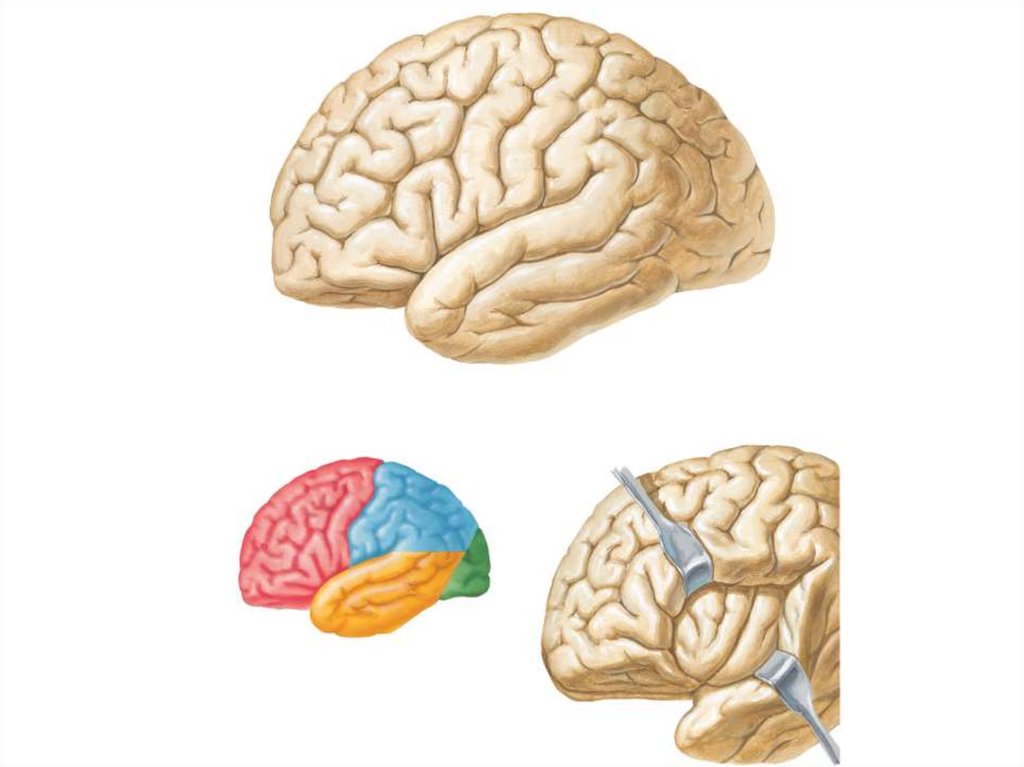

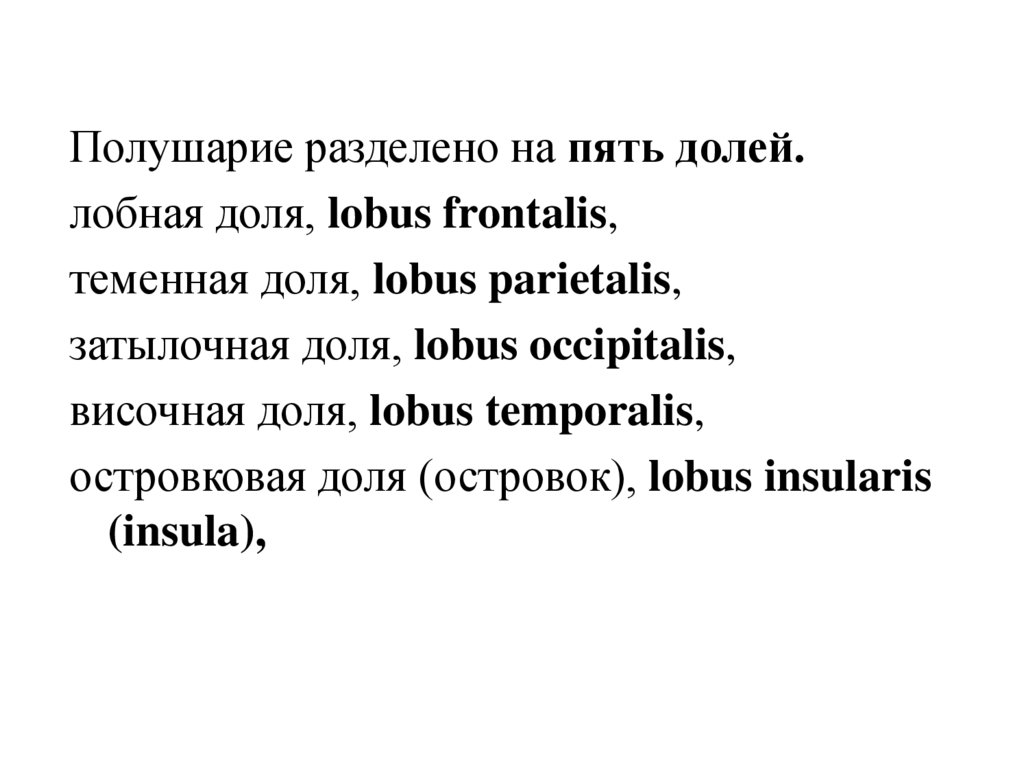

Полушарие разделено на пять долей.
лобная доля, lobus frontalis,
теменная доля, lobus parietalis,
затылочная доля, lobus occipitalis,
височная доля, lobus temporalis,
островковая доля (островок), lobus insularis
(insula),

36.

37.

38.

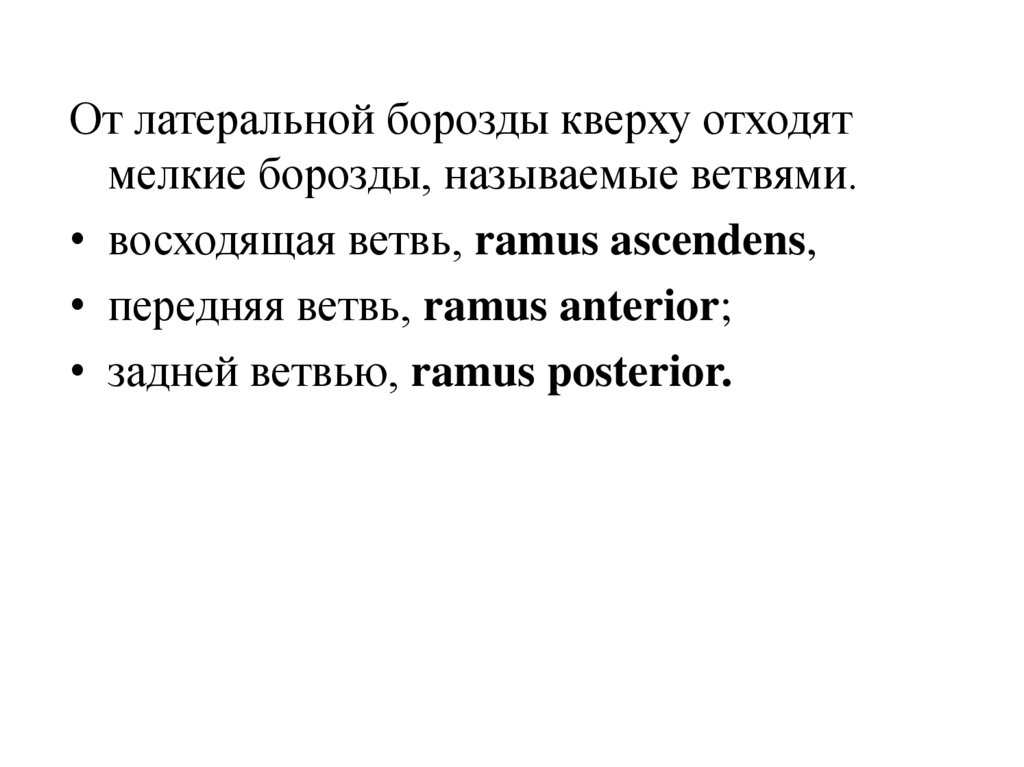

От латеральной борозды кверху отходят
мелкие борозды, называемые ветвями.
• восходящая ветвь, ramus ascendens,
• передняя ветвь, ramus anterior;
• задней ветвью, ramus posterior.

39.

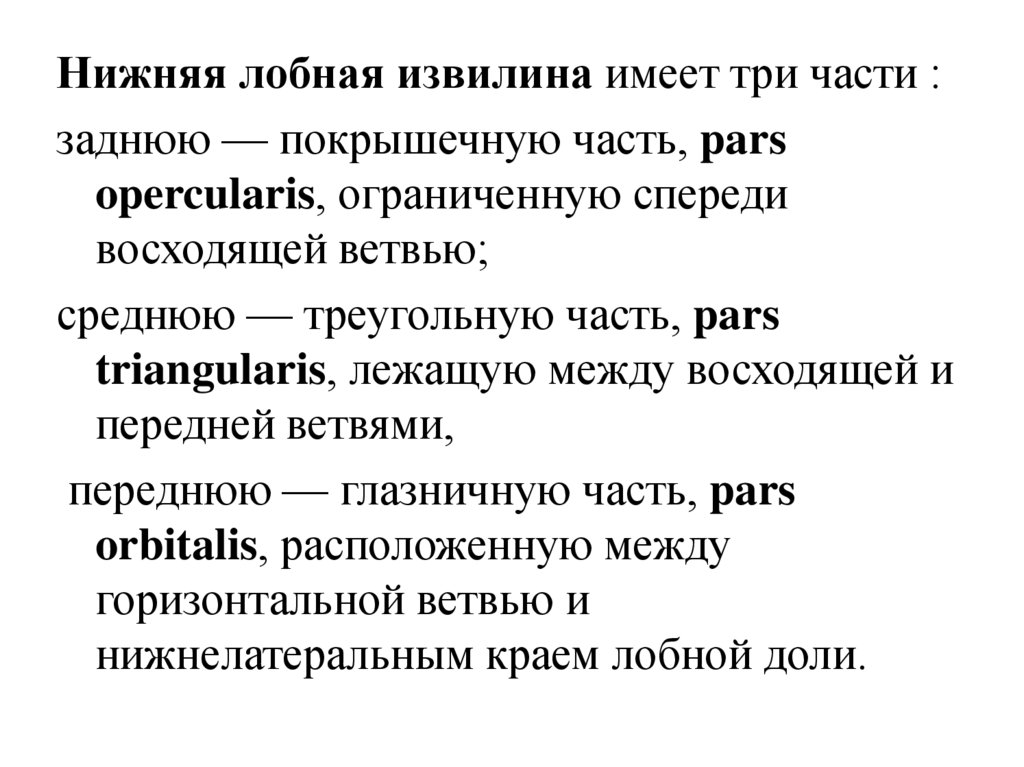

Нижняя лобная извилина имеет три части :
заднюю — покрышечную часть, pars
opercularis, ограниченную спереди
восходящей ветвью;
среднюю — треугольную часть, pars
triangularis, лежащую между восходящей и
передней ветвями,
переднюю — глазничную часть, pars
orbitalis, расположенную между
горизонтальной ветвью и
нижнелатеральным краем лобной доли.

40.

41.

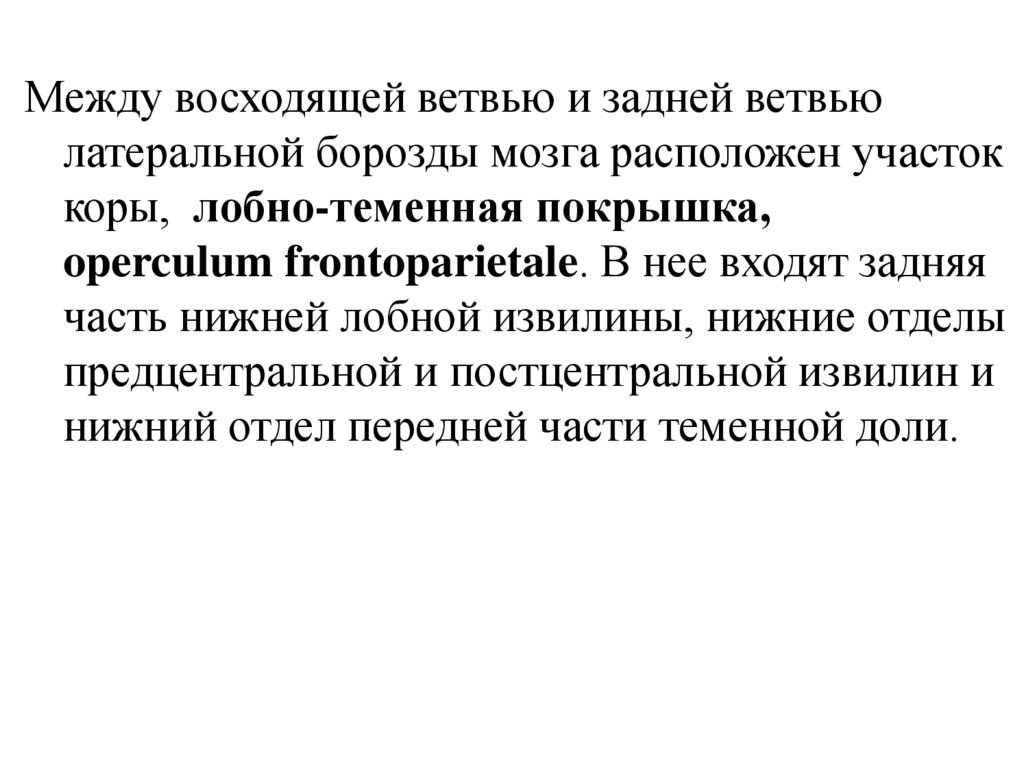

Между восходящей ветвью и задней ветвью
латеральной борозды мозга расположен участок
коры, лобно-теменная покрышка,
operculum frontoparietale. В нее входят задняя
часть нижней лобной извилины, нижние отделы
предцентральной и постцентральной извилин и
нижний отдел передней части теменной доли.

42.

43.

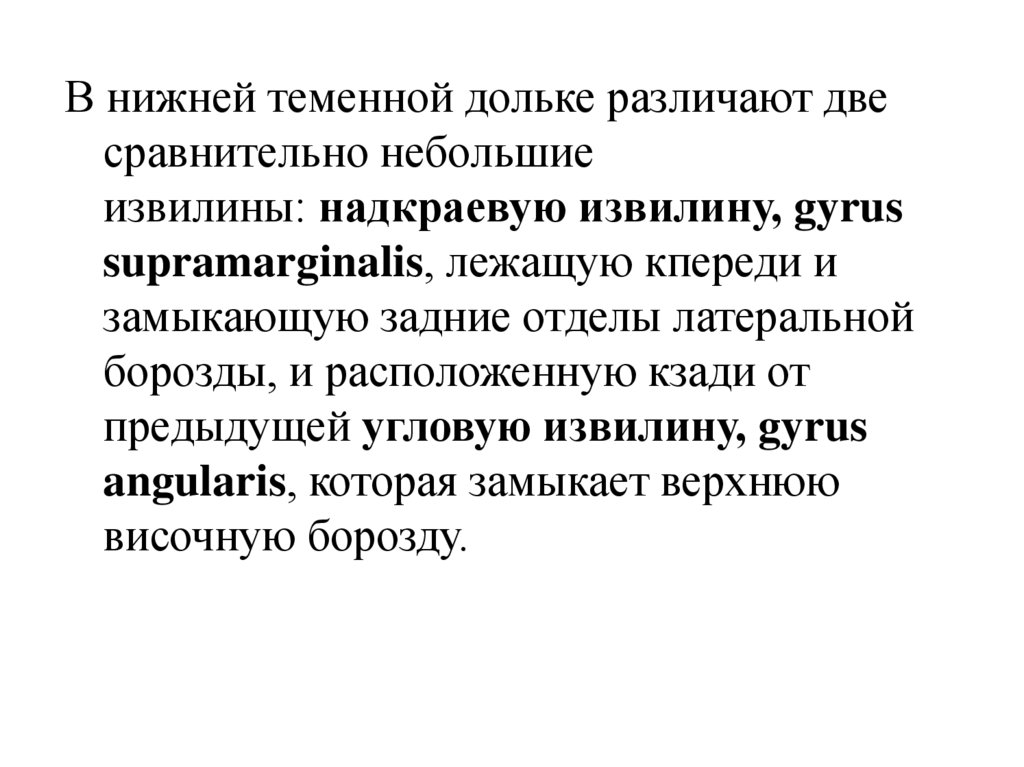

В нижней теменной дольке различают две
сравнительно небольшие
извилины: надкраевую извилину, gyrus
supramarginalis, лежащую кпереди и
замыкающую задние отделы латеральной
борозды, и расположенную кзади от
предыдущей угловую извилину, gyrus
angularis, которая замыкает верхнюю
височную борозду.

44.

45.

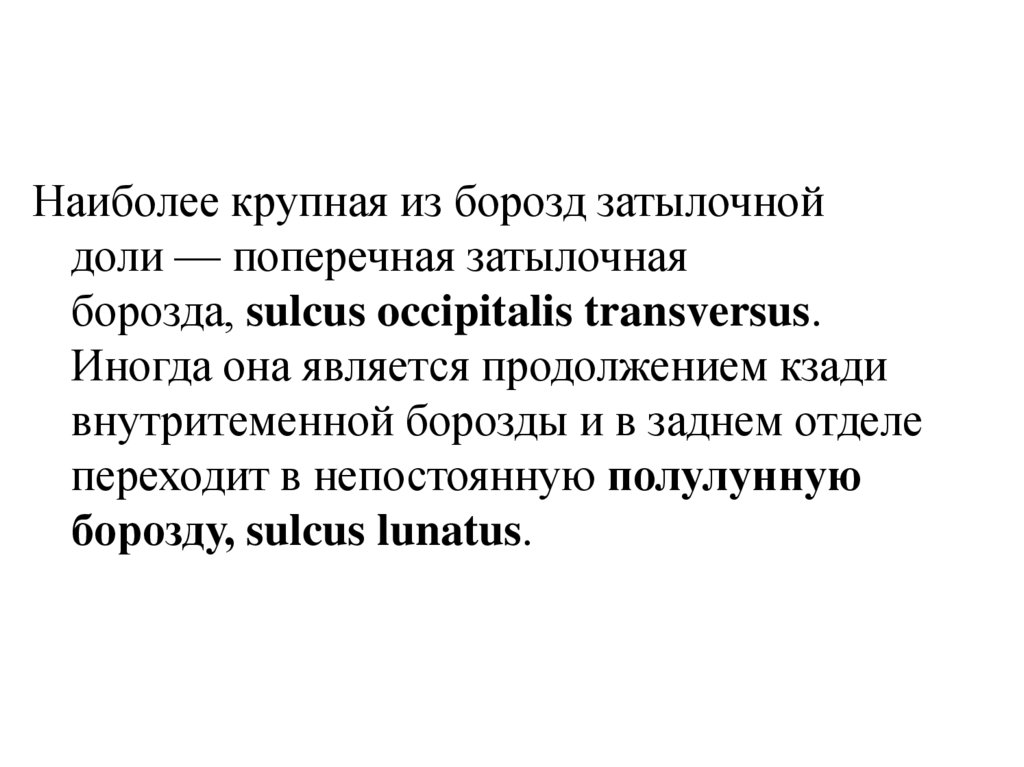

Наиболее крупная из борозд затылочной
доли — поперечная затылочная
борозда, sulcus occipitalis transversus.
Иногда она является продолжением кзади
внутритеменной борозды и в заднем отделе
переходит в непостоянную полулунную
борозду, sulcus lunatus.

46.

47.

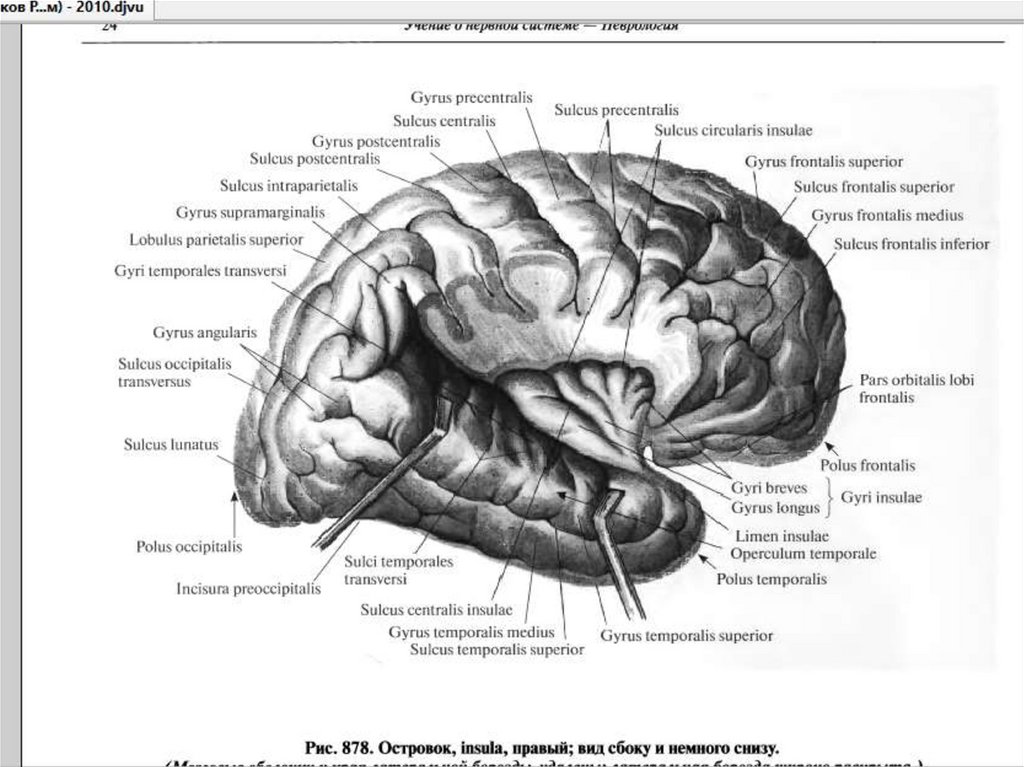

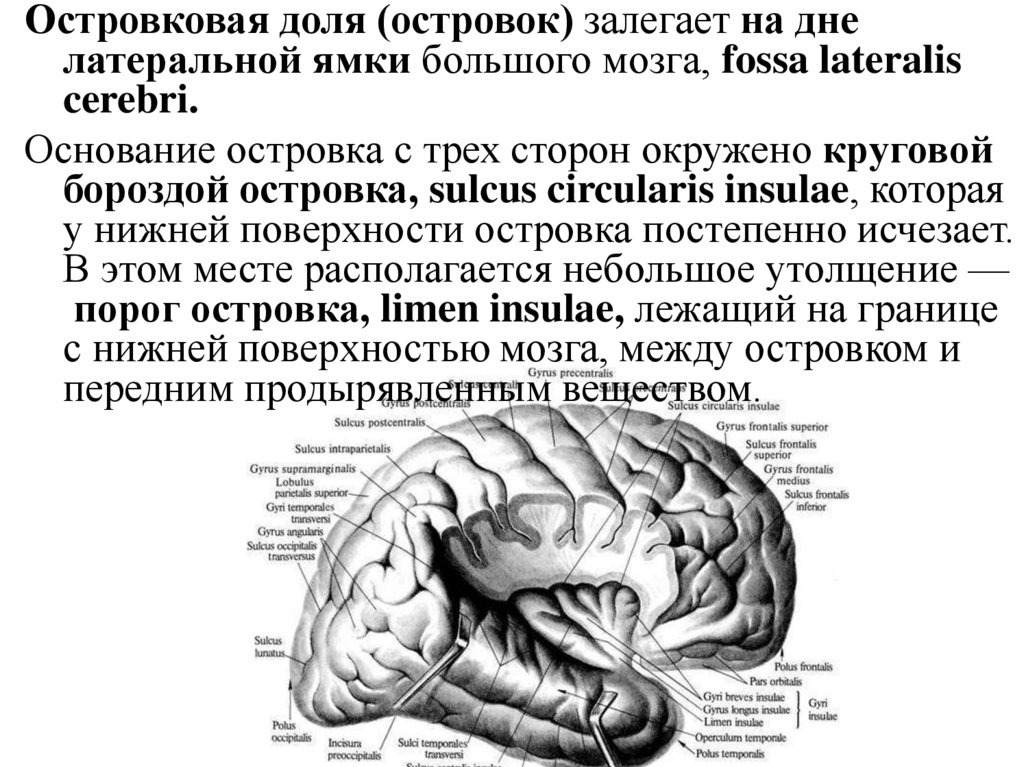

Островковая доля (островок) залегает на дне
латеральной ямки большого мозга, fossa lateralis
cerebri.
Основание островка с трех сторон окружено круговой
бороздой островка, sulcus circularis insulae, которая
у нижней поверхности островка постепенно исчезает.
В этом месте располагается небольшое утолщение —
порог островка, limen insulae, лежащий на границе
с нижней поверхностью мозга, между островком и
передним продырявленным веществом.

48.

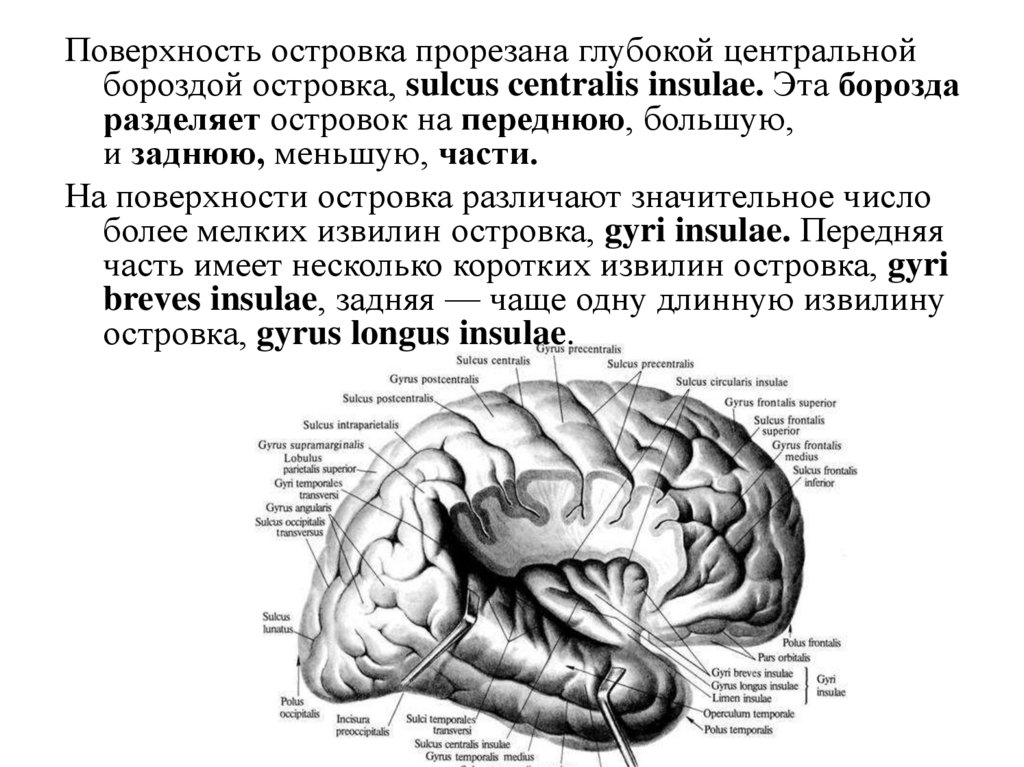

Поверхность островка прорезана глубокой центральной
бороздой островка, sulcus centralis insulae. Эта борозда
разделяет островок на переднюю, большую,
и заднюю, меньшую, части.
На поверхности островка различают значительное число
более мелких извилин островка, gyri insulae. Передняя
часть имеет несколько коротких извилин островка, gyri
breves insulae, задняя — чаще одну длинную извилину
островка, gyrus longus insulae.

49.

50.

51.

52.

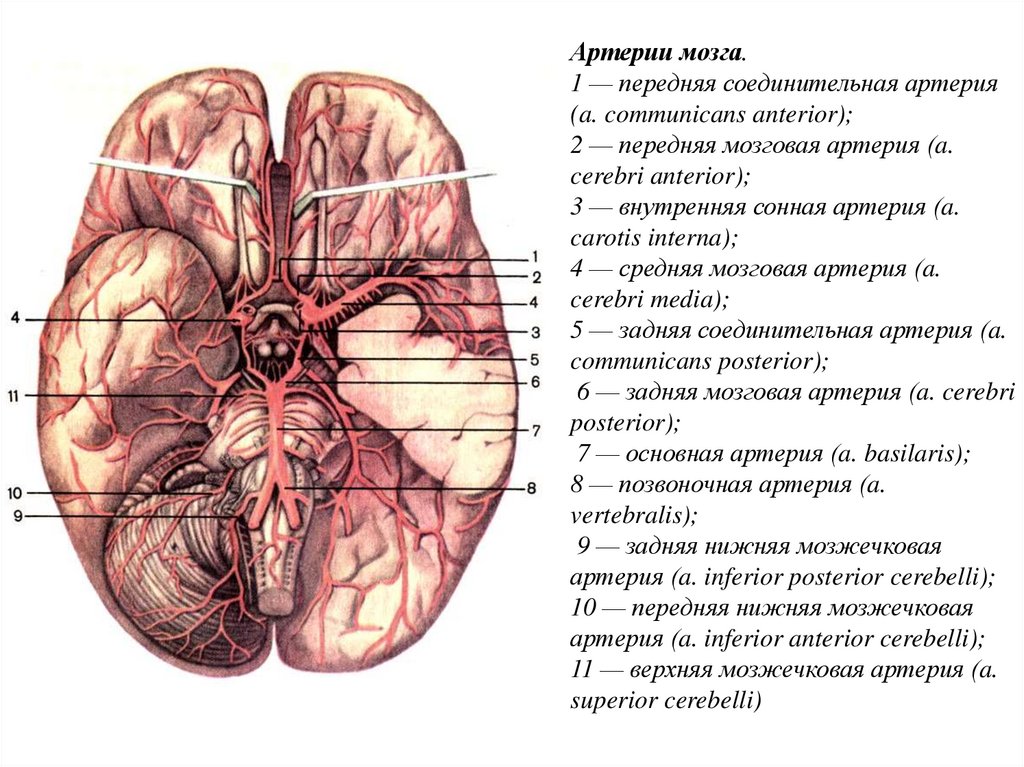

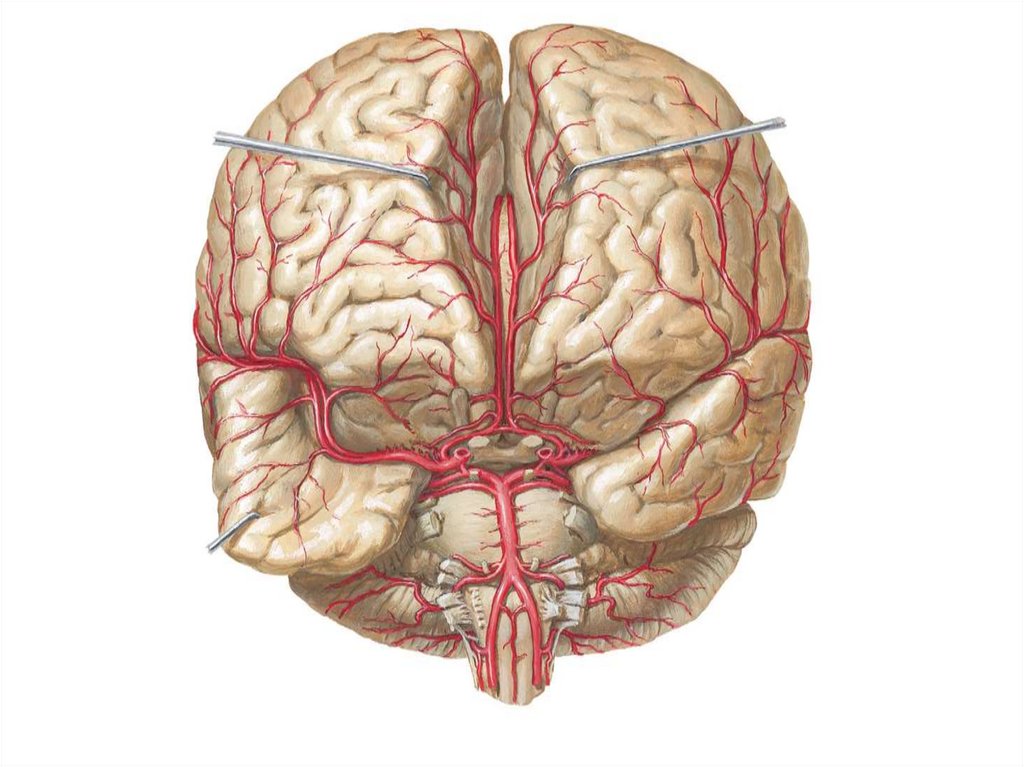

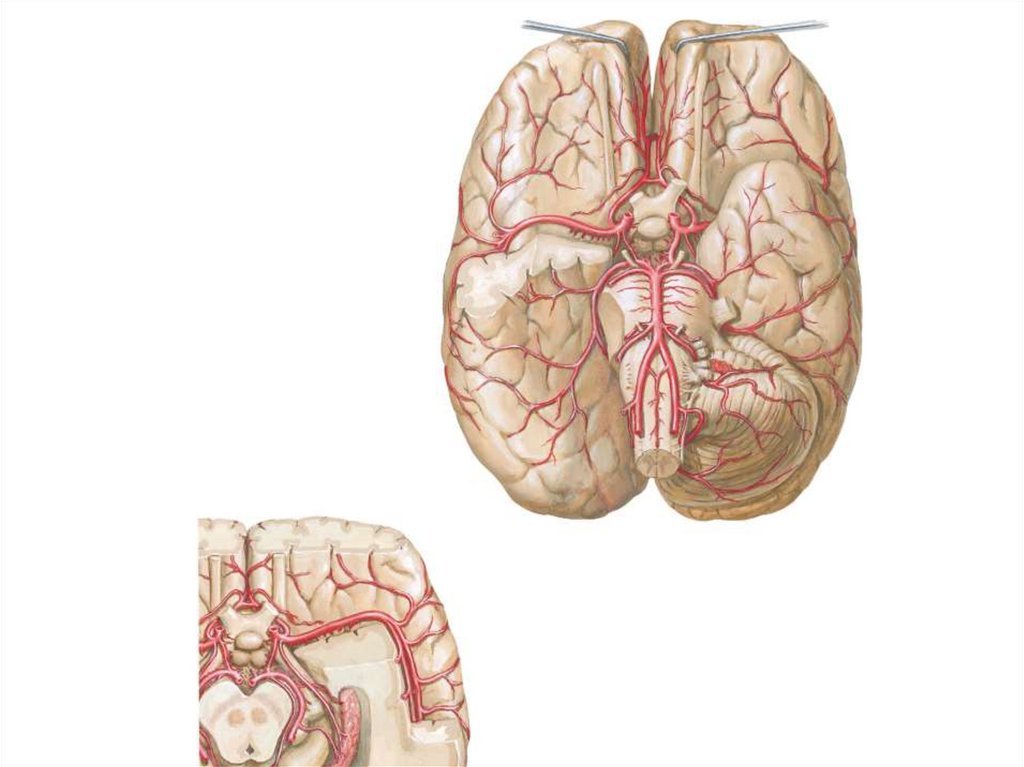

Артерии мозга.
1 — передняя соединительная артерия
(a. communicans anterior);
2 — передняя мозговая артерия (a.
cerebri anterior);
3 — внутренняя сонная артерия (a.
carotis interna);
4 — средняя мозговая артерия (a.
cerebri media);
5 — задняя соединительная артерия (a.
communicans posterior);
6 — задняя мозговая артерия (a. cerebri
posterior);
7 — основная артерия (a. basilaris);
8 — позвоночная артерия (a.
vertebralis);
9 — задняя нижняя мозжечковая
артерия (a. inferior posterior cerebelli);
10 — передняя нижняя мозжечковая
артерия (a. inferior anterior cerebelli);
11 — верхняя мозжечковая артерия (a.
superior cerebelli)

53.

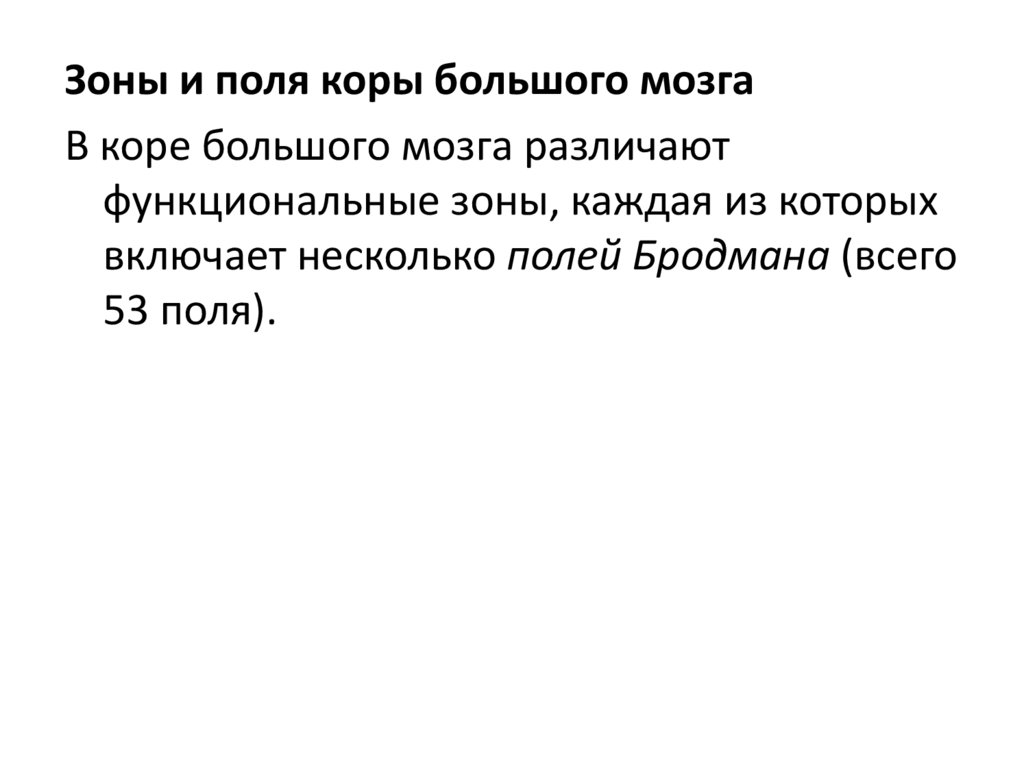

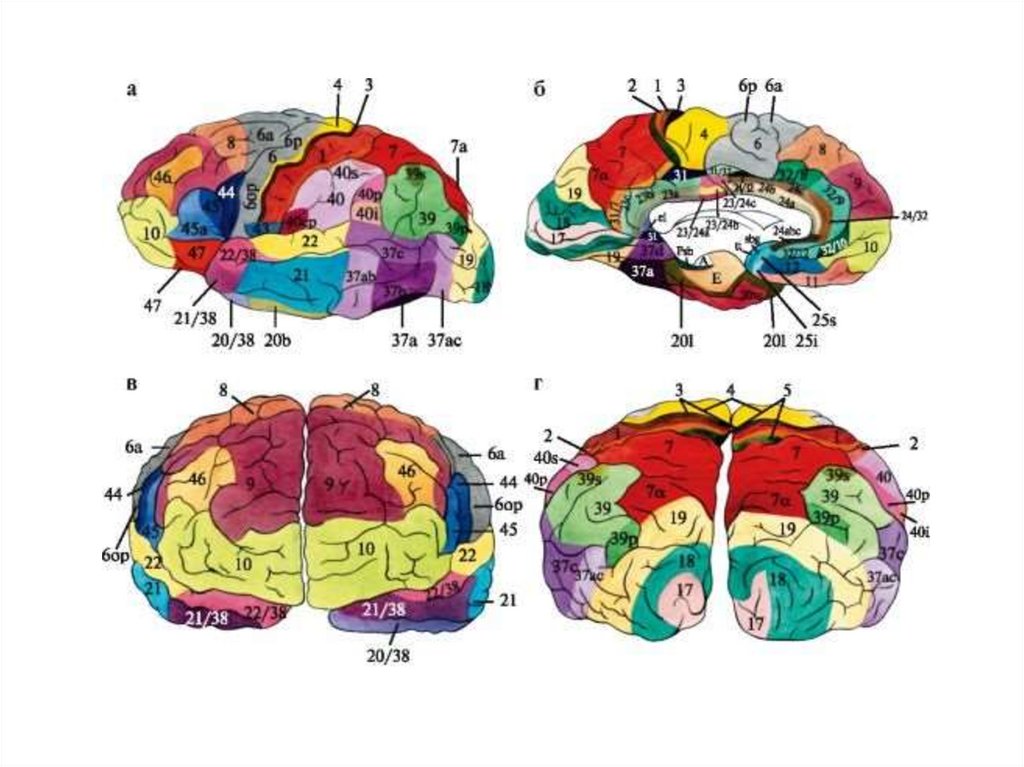

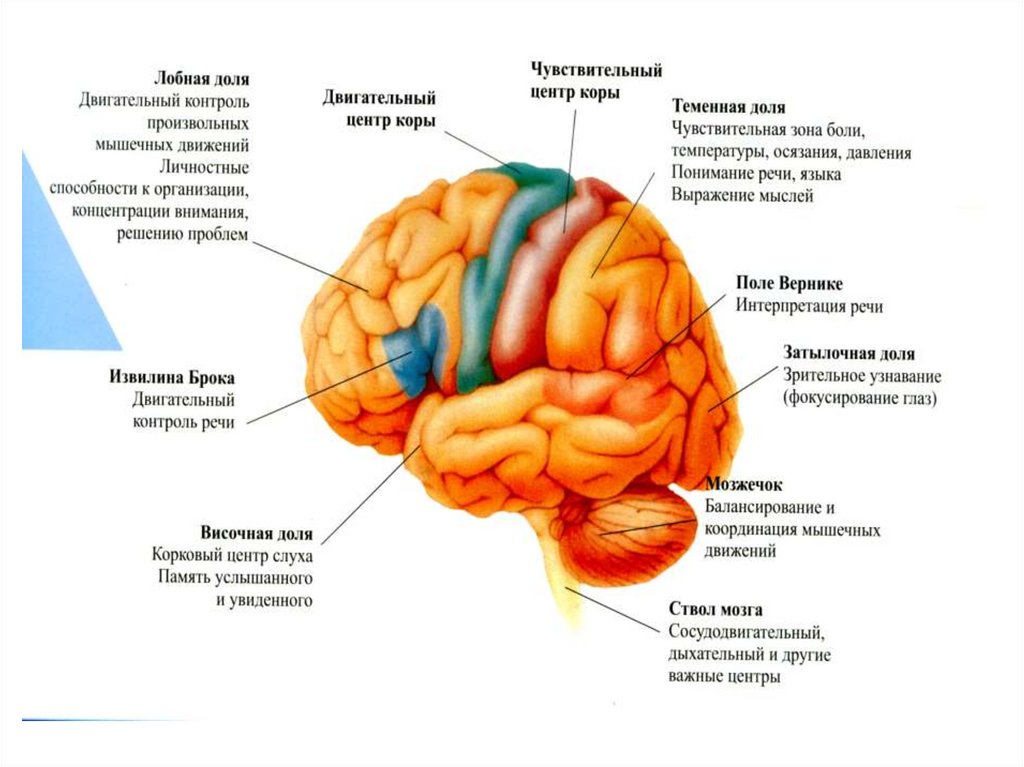

Зоны и поля коры большого мозга
В коре большого мозга различают
функциональные зоны, каждая из которых
включает несколько полей Бродмана (всего
53 поля).

54.

55.

1-я зона - двигательная - представлена прецентральной извилиной и лобной зоной впереди
нее (4, 6, 8, 9 поля Бродмана).
2-я зона - чувствительная - участки коры головного мозга кзади от центральной борозды (1,
2, 3, 5, 7 поля Бродмана).
3-я зона - зрительная - затылочная область коры головного мозга (17, 18, 19 поля Бродмана)..
4-я зона - слуховая - височная область коры головного мозга (22, 41, 42 поля Бродмана).
5-я зона - обонятельная - располагается в грушевидной извилине (11 поле Бродмана).
6-я зона - вкусовая - 43 поле Бродмана.
7-я зона - речедвигательная (по Джексону - центр речи) у правшей располагается в левом
полушарии. Эта зона делится на 3 отдела:
1) речедвигательный центр Брока (центр речевого праксиса) расположен в задненижней
части лобных извилин. Он отвечает за праксис речи, т.е. умение говорить. Важно понять
разницу между центром Брока и двигательным центром речедвигательных мышц (языка,
глотки, лица), который расположен в передней центральной извилине кзади от зоны
Брока.
2) сенсорный центр Вернике расположен в височной зоне. Он связан с восприятием устной
речи.
3) центр восприятия письменной речи располагается в зрительной зоне коры головного
мозга - 18 поле Бродмана.

56.

57.

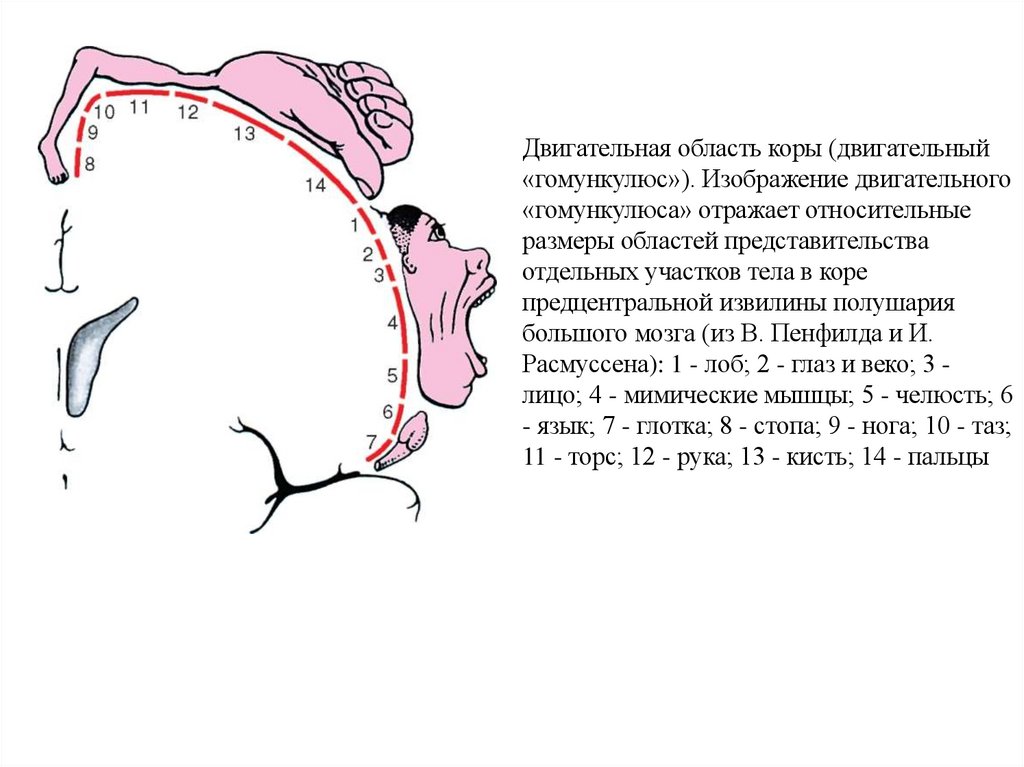

Двигательная область коры (двигательный
«гомункулюс»). Изображение двигательного
«гомункулюса» отражает относительные
размеры областей представительства
отдельных участков тела в коре
предцентральной извилины полушария
большого мозга (из В. Пенфилда и И.
Расмуссена): 1 - лоб; 2 - глаз и веко; 3 лицо; 4 - мимические мышцы; 5 - челюсть; 6
- язык; 7 - глотка; 8 - стопа; 9 - нога; 10 - таз;
11 - торс; 12 - рука; 13 - кисть; 14 - пальцы

58.

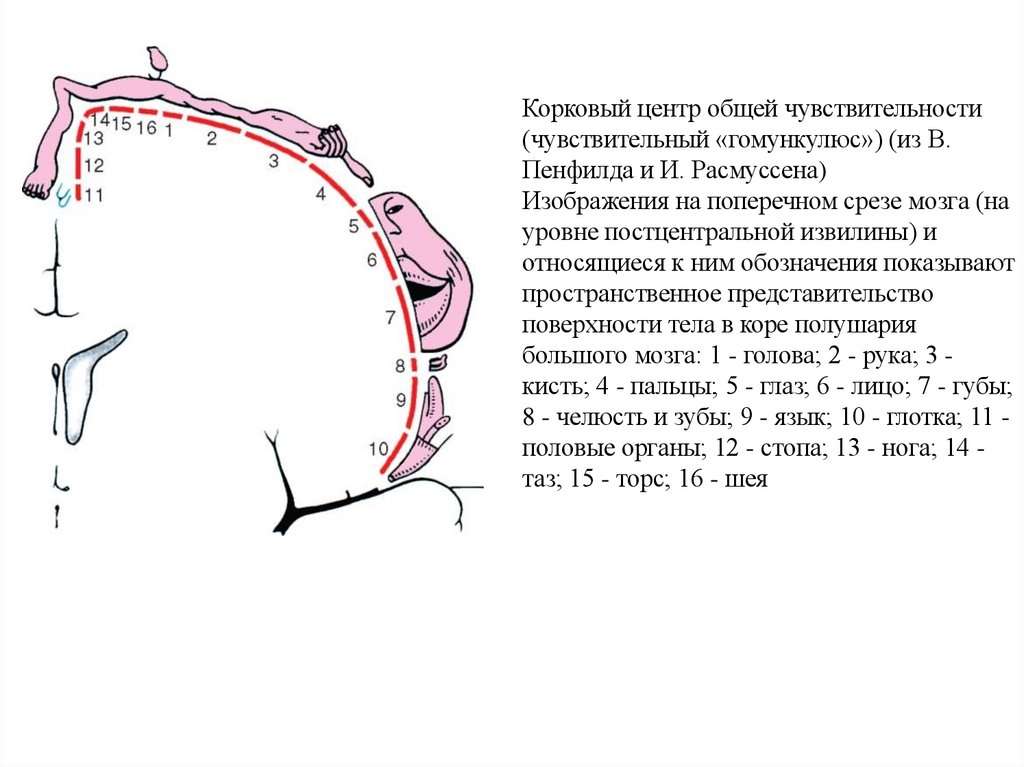

Корковый центр общей чувствительности
(чувствительный «гомункулюс») (из В.
Пенфилда и И. Расмуссена)
Изображения на поперечном срезе мозга (на
уровне постцентральной извилины) и
относящиеся к ним обозначения показывают
пространственное представительство
поверхности тела в коре полушария
большого мозга: 1 - голова; 2 - рука; 3 кисть; 4 - пальцы; 5 - глаз; 6 - лицо; 7 - губы;
8 - челюсть и зубы; 9 - язык; 10 - глотка; 11 половые органы; 12 - стопа; 13 - нога; 14 таз; 15 - торс; 16 - шея

59.

60.

61.

62.

63.

64.

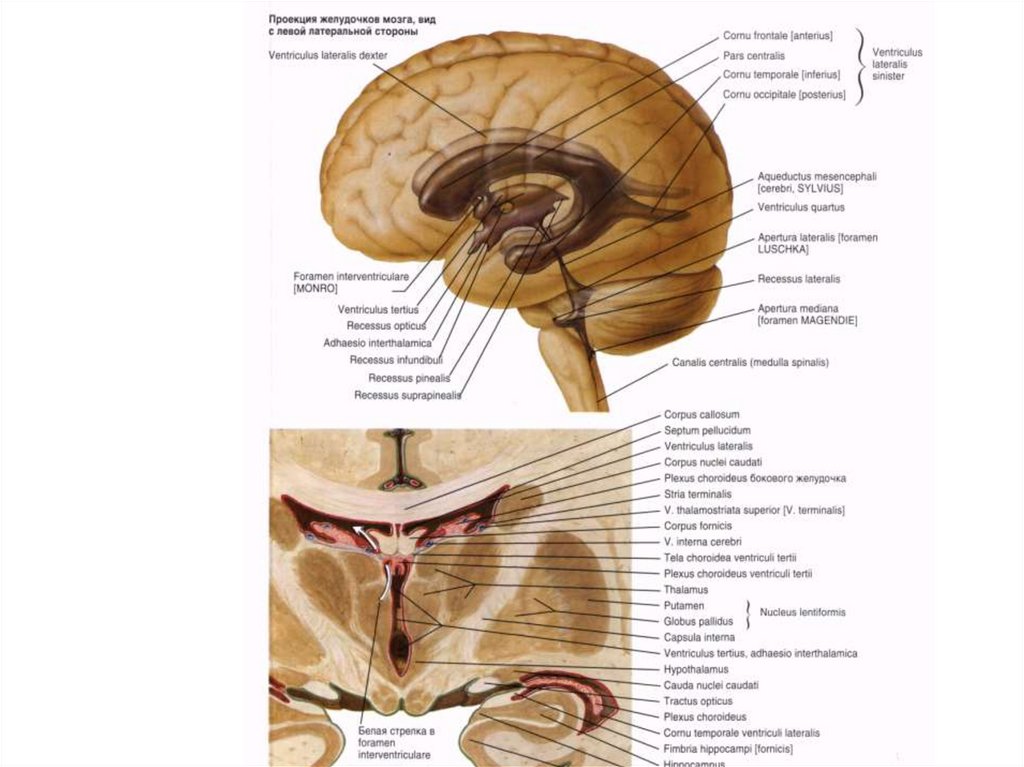

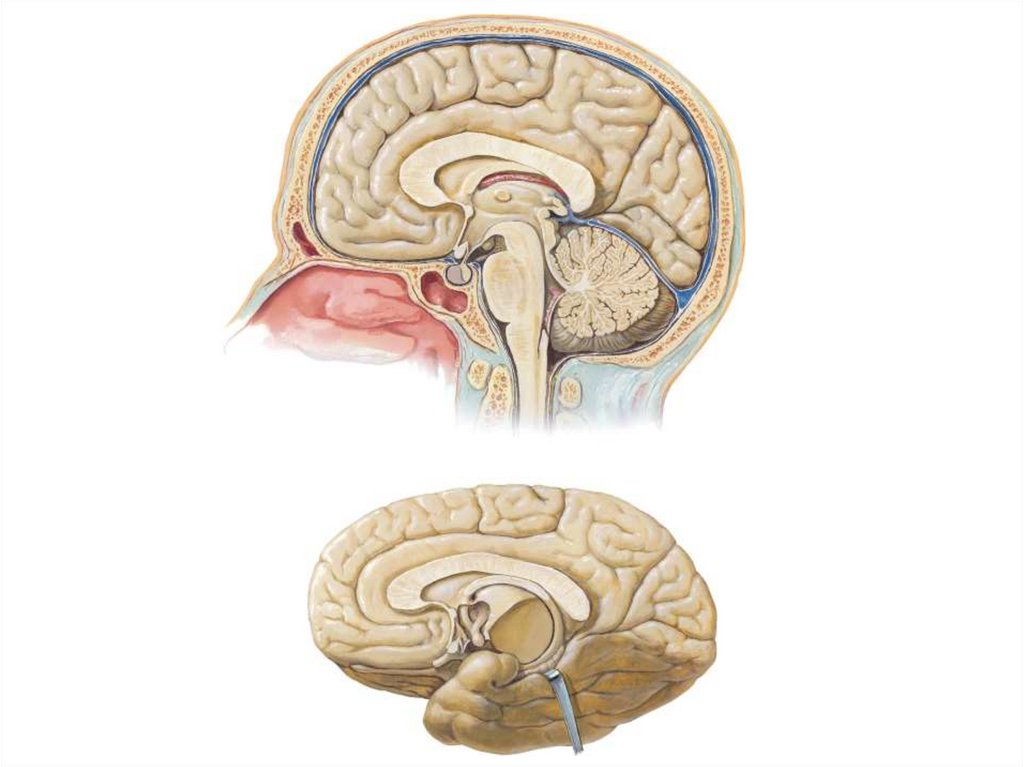

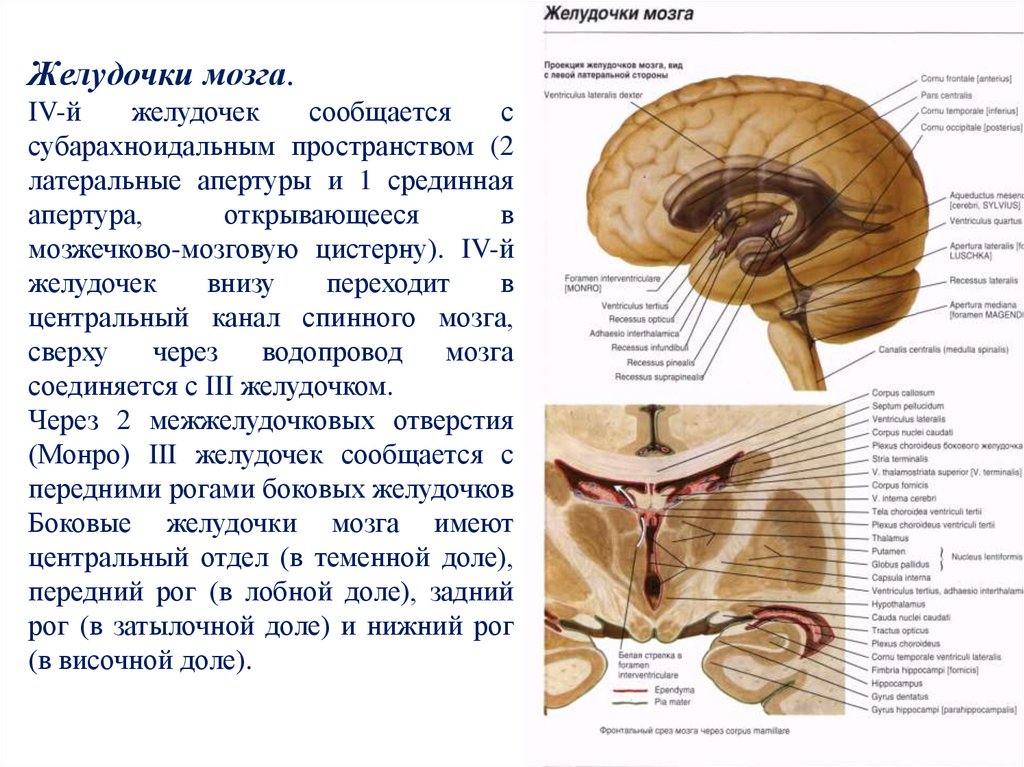

Желудочки мозга.
IV-й
желудочек
сообщается
с
субарахноидальным пространством (2
латеральные апертуры и 1 срединная
апертура,
открывающееся
в
мозжечково-мозговую цистерну). IV-й
желудочек
внизу
переходит
в
центральный канал спинного мозга,
сверху
через
водопровод
мозга
соединяется с III желудочком.
Через 2 межжелудочковых отверстия
(Монро) III желудочек сообщается с
передними рогами боковых желудочков
Боковые желудочки мозга имеют
центральный отдел (в теменной доле),
передний рог (в лобной доле), задний
рог (в затылочной доле) и нижний рог
(в височной доле).

65.

Циркуляция
цереброспинальной жидкости
(Ликвора)
1)
Продуцируется
сосудистыми
сплетениями желудочков мозга
2) Все желудочки сообщаются между
собой
и
центральным
каналом
спинного мозга
3) IV желудочек сообщается с
субарахноидальным
пространством
головного и спинного мозга (через
срединную и латеральные апертуры)
4) С венозными синусами сообщается
диффузно через грануляции паутинной
оболочки (Пахионовы грануляции) и
через периневральные,
эндоневральные и периваскулярные
щели
