ООО НТЦ "ЗЭРС"

1.

2.

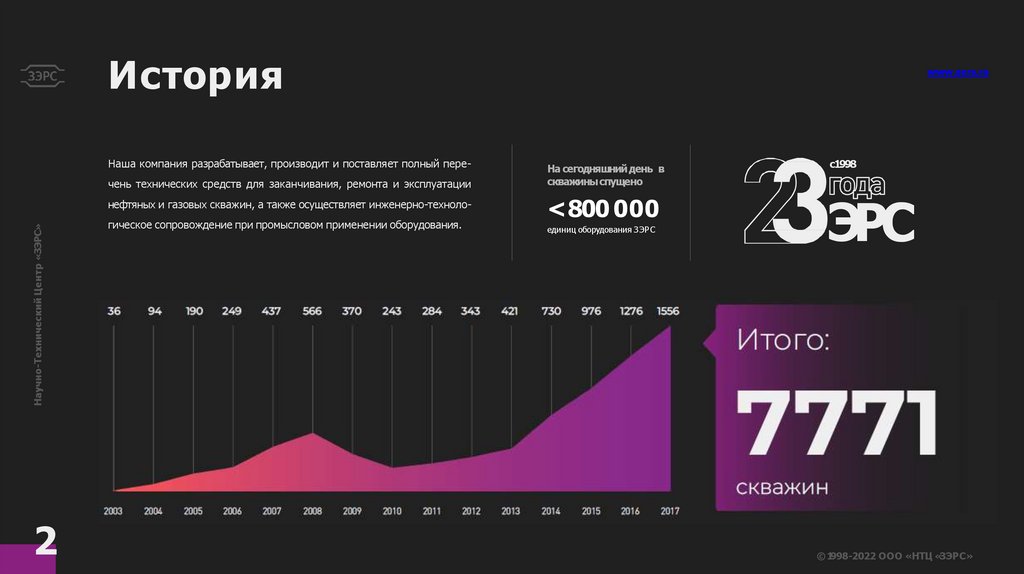

История
www.zers.ru
Наша компания разрабатывает, производит и поставляет полный перечень технических средств для заканчивания, ремонта и эксплуатации
Научно-Технический Центр «ЗЭРС»
нефтяных и газовых скважин, а также осуществляет инженерно-технологическое сопровождение при промысловом применении оборудования.
36
94
190
249
437
566
370
243
284
На сегодняшний день в
скважиныспущено
с1998
<800 000
ЭРС
единиц оборудования ЗЭРС
343
421
730
976
1276
1556
И т о г о:
7771
скважин
2003
2
2004
2005
2006
2007
2008
2009
2010
2011
2012
2013
2014
2015
2016
2017
©1998-2022 ООО «НТЦ «ЗЭРС»

3.

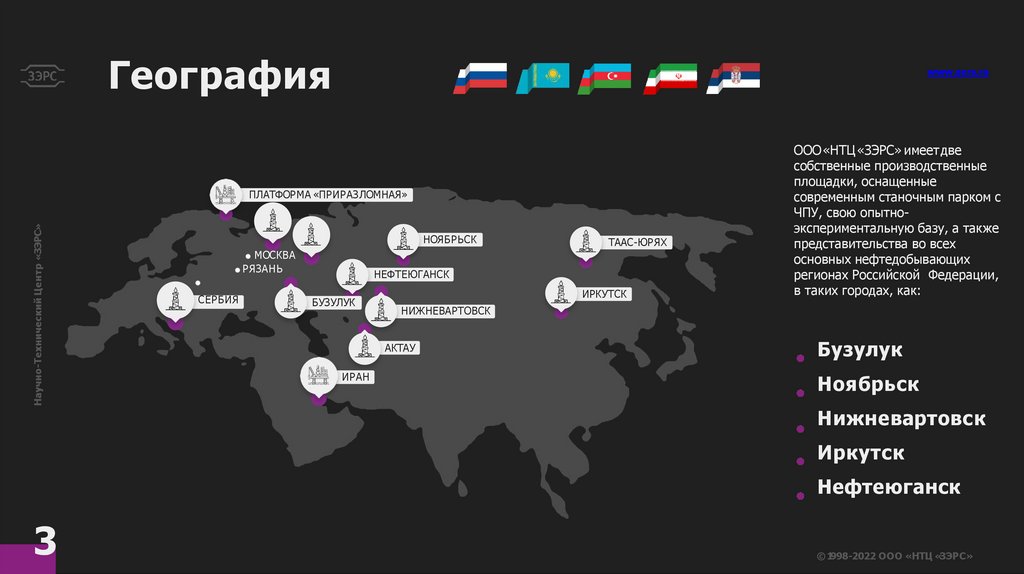

География
www.zers.ru
Научно-Технический Центр «ЗЭРС»
ПЛАТФОРМА «ПРИРАЗЛОМНАЯ»
НОЯБРЬСК
МОСКВА
РЯЗАНЬ
СЕРБИЯ
ТААС-ЮРЯХ
НЕФТЕЮГАНСК
БУЗУЛУК
ИРКУТСК
НИЖНЕВАРТОВСК
АКТАУ
ИРАН
ООО«НТЦ «ЗЭРС» имеетдве
собственные производственные
площадки, оснащенные
современным станочным парком с
ЧПУ, свою опытноэкспериментальную базу, а также
представительства во всех
основных нефтедобывающих
регионах Российской Федерации,
в таких городах, как:
Бузулук
Ноябрьск
Нижневартовск
Иркутск
Нефтеюганск
3
©1998-2022 ООО «НТЦ «ЗЭРС»

4.

www.zers.ru
Научно-Технический Центр «ЗЭРС»
компания
полного
цикла
ЗАВОДЫ
КОНСТРУКТОРА
4
ПРОИЗВОДСТВО
ИСПЫТАНИЯ
ФИЛИАЛЫ
ЛОГИСТИКА
ИНЖЕНЕРНОТЕХНОЛОГИЧЕСКОЕ
СОПРОВОЖДЕНИЕ
©1998-2022 ООО «НТЦ «ЗЭРС»

5.

Научно-Технический Центр «ЗЭРС»

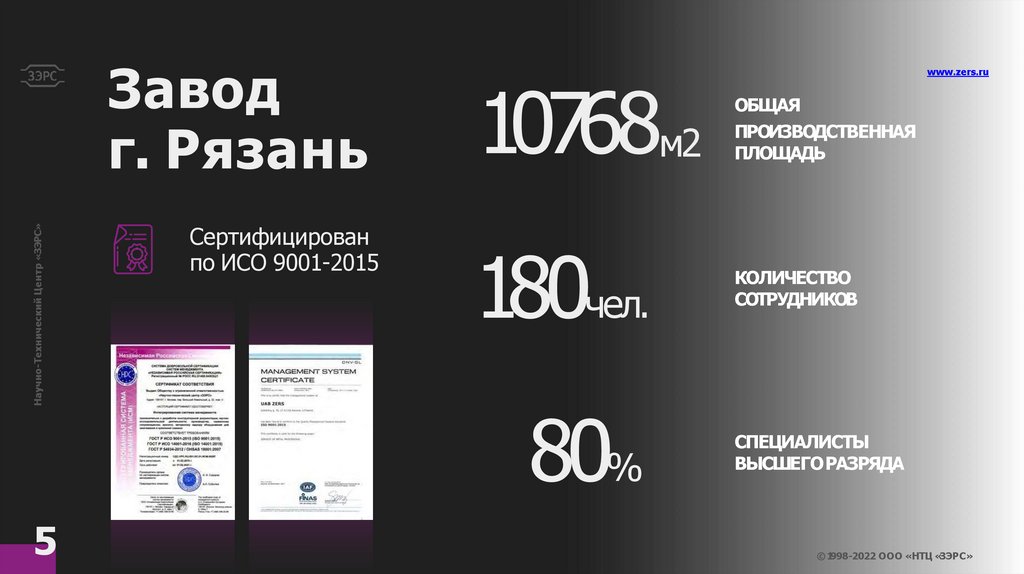

Завод
г. Рязань
5
Сертифицирован
по ИСО 9001-2015
www.zers.ru
10768м2
ОБЩАЯ
ПРОИЗВОДСТВЕННАЯ
ПЛОЩАДЬ
180чел.
КОЛИЧЕСТВО
СОТРУДНИКОВ
80%
СПЕЦИАЛИСТЫ
ВЫСШЕГОРАЗРЯДА
©1998-2022 ООО «НТЦ «ЗЭРС»

6.

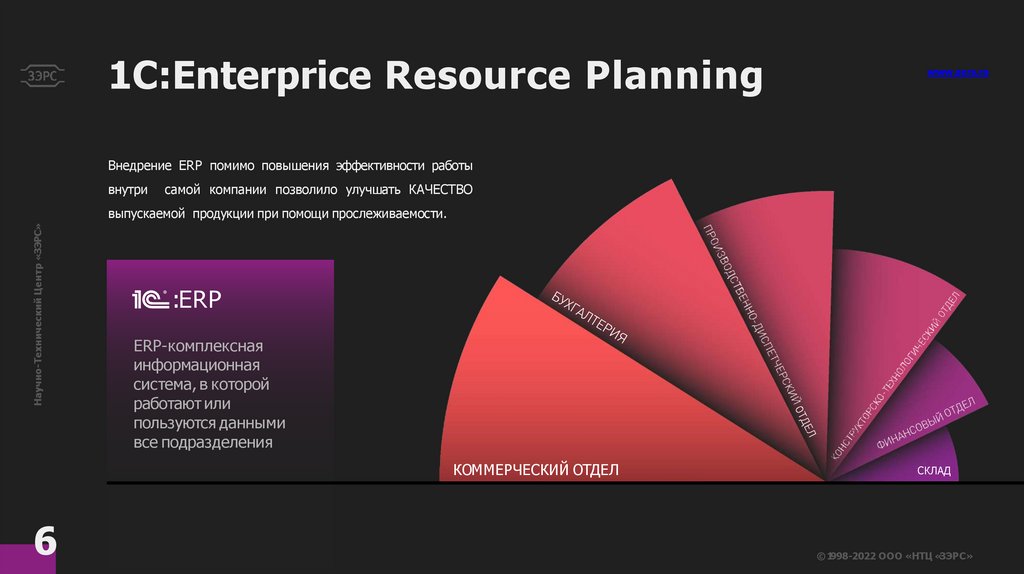

1С:Enterprice Resource Planning
www.zers.ru
Внедрение ЕRP помимо повышения эффективности работы
внутри
самой компании позволило улучшать КАЧЕСТВО
Научно-Технический Центр «ЗЭРС»
выпускаемой продукции при помощи прослеживаемости.
:ERP
ERP-комплексная
информационная
система, в которой
работают или
пользуются данными
все подразделения
КОММЕРЧЕСКИЙ ОТДЕЛ
6
СКЛАД
©1998-2022 ООО «НТЦ «ЗЭРС»

7.

c
Научно-Технический Центр «ЗЭРС»
www.zers.ru
7

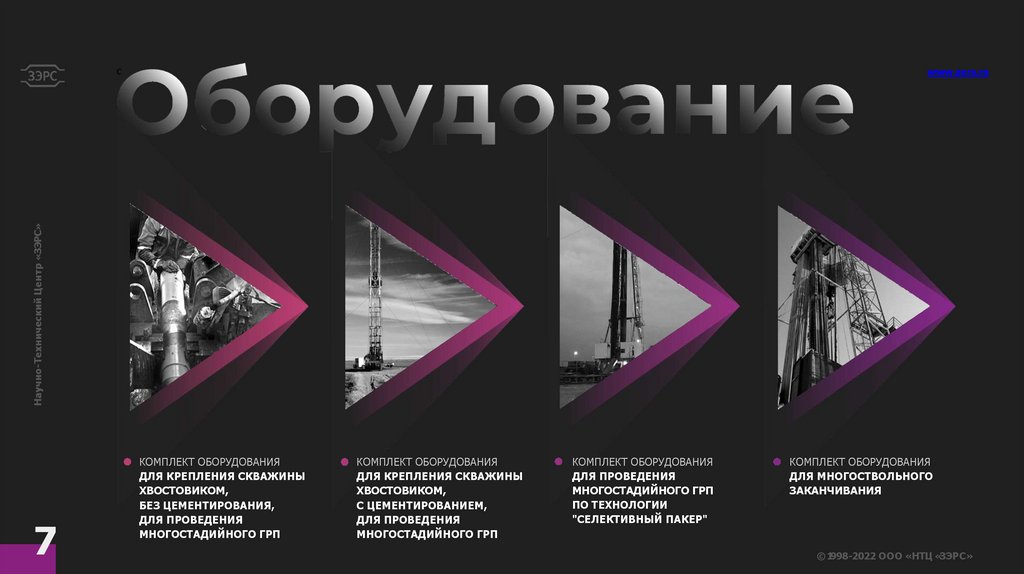

КОМПЛЕКТ ОБОРУДОВАНИЯ
ДЛЯ КРЕПЛЕНИЯ СКВАЖИНЫ
ХВОСТОВИКОМ,
БЕЗ ЦЕМЕНТИРОВАНИЯ,
ДЛЯ ПРОВЕДЕНИЯ
МНОГОСТАДИЙНОГО ГРП
КОМПЛЕКТ ОБОРУДОВАНИЯ
ДЛЯ КРЕПЛЕНИЯ СКВАЖИНЫ
ХВОСТОВИКОМ,
C ЦЕМЕНТИРОВАНИЕМ,
ДЛЯ ПРОВЕДЕНИЯ
МНОГОСТАДИЙНОГО ГРП
КОМПЛЕКТ ОБОРУДОВАНИЯ
ДЛЯ ПРОВЕДЕНИЯ
МНОГОСТАДИЙНОГО ГРП
ПО ТЕХНОЛОГИИ
"СЕЛЕКТИВНЫЙ ПАКЕР"
КОМПЛЕКТ ОБОРУДОВАНИЯ
ДЛЯ МНОГОСТВОЛЬНОГО
ЗАКАНЧИВАНИЯ
©1998-2022 ООО «НТЦ «ЗЭРС»

8.

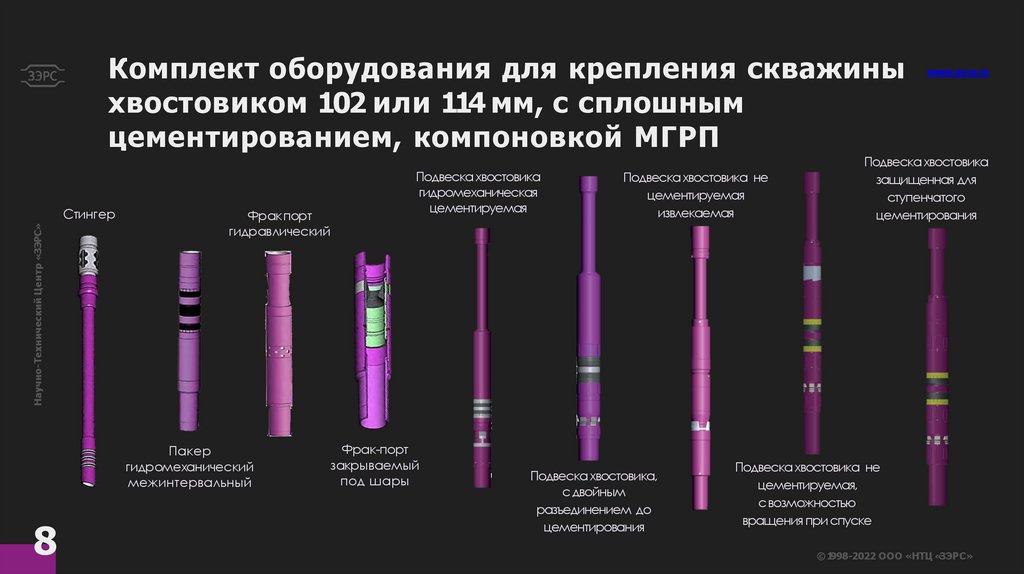

Комплект оборудования для крепления скважины
хвостовиком 102 или 114 мм, с сплошным
цементированием, компоновкой МГРП
Научно-Технический Центр «ЗЭРС»
Стингер
Фракпорт
гидравлический
Пакер
гидромеханический
межинтервальный
8
Подвеска хвостовика
гидромеханическая
цементируемая
Фрак-порт
закрываемый
под шары
Подвеска хвостовика не
цементируемая
извлекаемая
Подвеска хвостовика,
с двойным
разъединением до
цементирования
www.zers.ru
Подвеска хвостовика
защищенная для
ступенчатого
цементирования
Подвеска хвостовика не
цементируемая,
с возможностью
вращения при спуске
©1998-2022 ООО «НТЦ «ЗЭРС»

9.

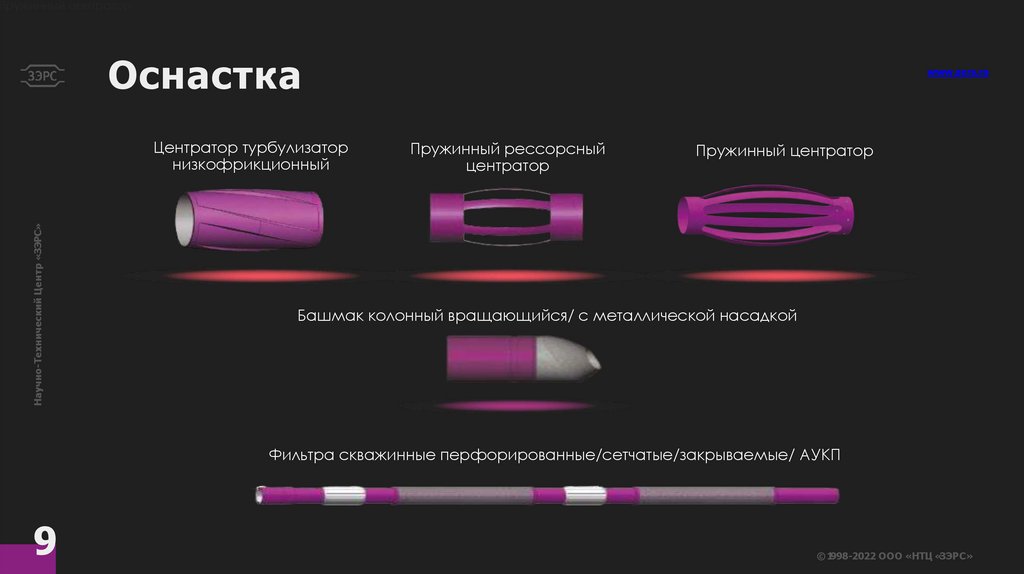

Пружинный центратор
Оснастка
Научно-Технический Центр «ЗЭРС»
Центратор турбулизатор
низкофрикционный
www.zers.ru
Пружинный рессорсный
центратор
Пружинный центратор
Башмак колонный вращающийся/ с металлической насадкой
Фильтра скважинные перфорированные/сетчатые/закрываемые/ АУКП
9
©1998-2022 ООО «НТЦ «ЗЭРС»

10.

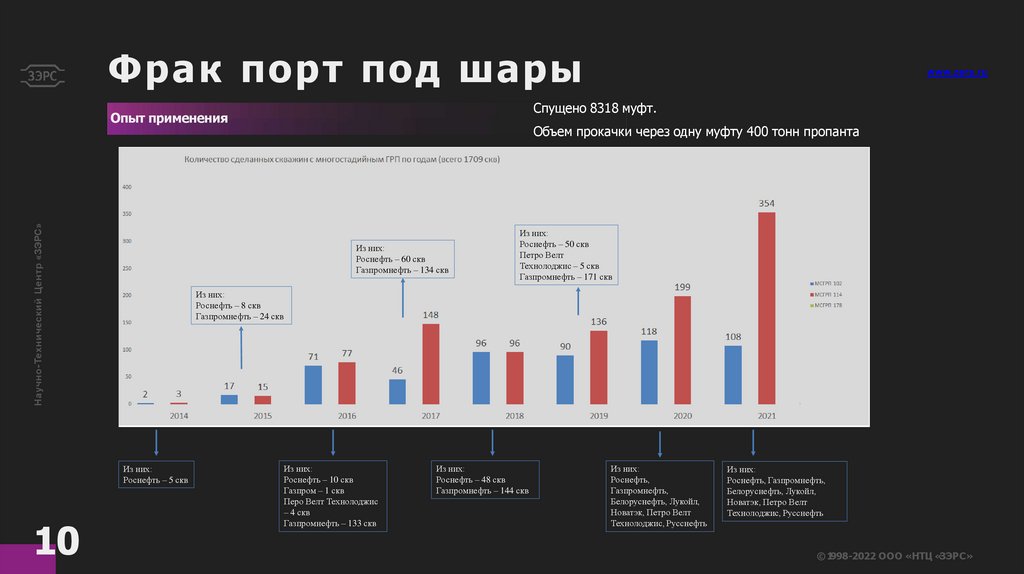

Фрак порт под шары
Спущено 8318 муфт.
Научно-Технический Центр «ЗЭРС»
Опыт применения
Объем прокачки через одну муфту 400 тонн пропанта
Из них:
Роснефть – 60 скв
Газпромнефть – 134 скв
Из них:
Роснефть – 50 скв
Петро Велт
Технолоджис – 5 скв
Газпромнефть – 171 скв
Из них:
Роснефть – 8 скв
Газпромнефть – 24 скв
Из них:
Роснефть – 5 скв
10
www.zers.ru
Из них:
Роснефть – 10 скв
Газпром – 1 скв
Перо Велт Технолоджис
– 4 скв
Газпромнефть – 133 скв
Из них:
Роснефть – 48 скв
Газпромнефть – 144 скв
Из них:
Роснефть,
Газпромнефть,
Белоруснефть, Лукойл,
Новатэк, Петро Велт
Технолоджис, Русснефть
Из них:
Роснефть, Газпромнефть,
Белоруснефть, Лукойл,
Новатэк, Петро Велт
Технолоджис, Русснефть
©1998-2022 ООО «НТЦ «ЗЭРС»

11.

Научно-Технический Центр «ЗЭРС»
www.zers.ru
НОВЫЕ ТЕХНОЛОГИИ
©1998-2022 ООО «НТЦ «ЗЭРС»

12.

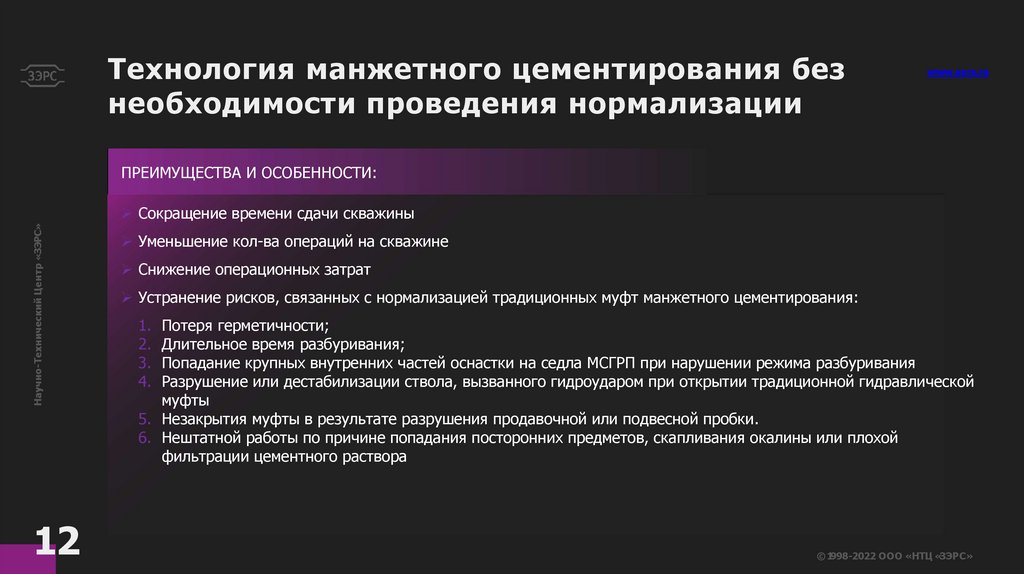

Технология манжетного цементирования без
необходимости проведения нормализации
www.zers.ru
ПРЕИМУЩЕСТВА И ОСОБЕННОСТИ:
Научно-Технический Центр «ЗЭРС»
Сокращение времени сдачи скважины
12
Уменьшение кол-ва операций на скважине
Снижение операционных затрат
Устранение рисков, связанных с нормализацией традиционных муфт манжетного цементирования:
1. Потеря герметичности;
2. Длительное время разбуривания;
3. Попадание крупных внутренних частей оснастки на седла МСГРП при нарушении режима разбуривания
4. Разрушение или дестабилизации ствола, вызванного гидроударом при открытии традиционной гидравлической
муфты
5. Незакрытия муфты в результате разрушения продавочной или подвесной пробки.
6. Нештатной работы по причине попадания посторонних предметов, скапливания окалины или плохой
фильтрации цементного раствора
©1998-2022 ООО «НТЦ «ЗЭРС»

13.

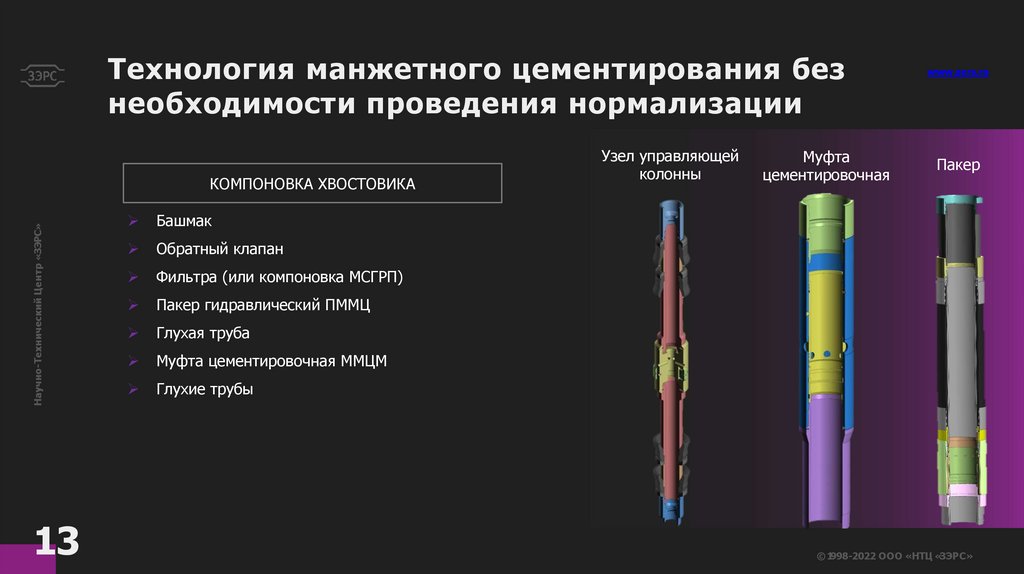

Технология манжетного цементирования без
необходимости проведения нормализации
Научно-Технический Центр «ЗЭРС»
КОМПОНОВКА ХВОСТОВИКА
13
Башмак
Обратный клапан
Фильтра (или компоновка МСГРП)
Пакер гидравлический ПММЦ
Глухая труба
Муфта цементировочная ММЦМ
Глухие трубы
Узел управляющей
колонны
Муфта
цементировочная
www.zers.ru
Пакер
©1998-2022 ООО «НТЦ «ЗЭРС»

14.

Технология манжетного цементирования без
необходимости проведения нормализации
Научно-Технический Центр «ЗЭРС»

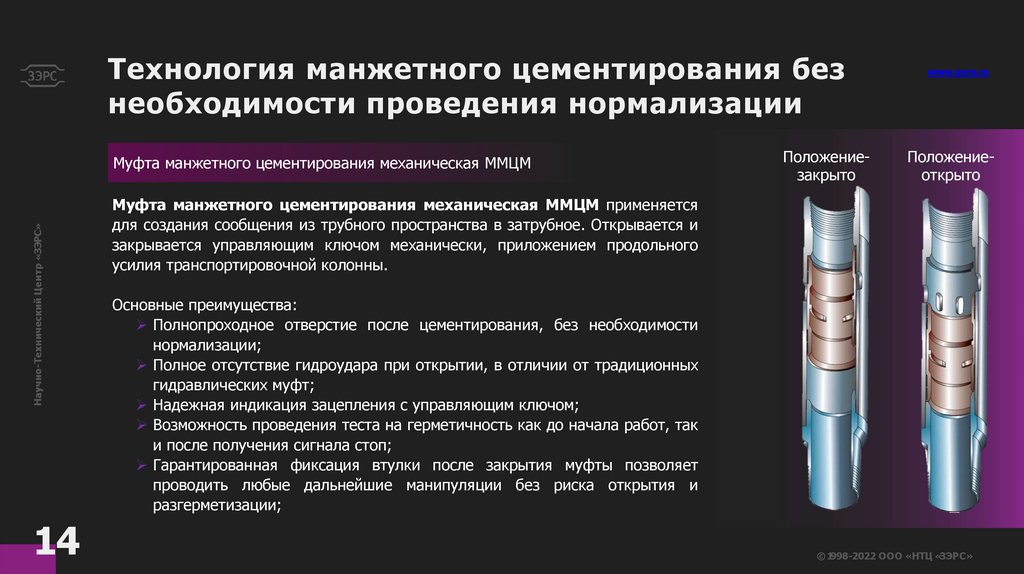

Муфта манжетного цементирования механическая ММЦМ
14
Положениезакрыто
www.zers.ru
Положениеоткрыто
Муфта манжетного цементирования механическая ММЦМ применяется
для создания сообщения из трубного пространства в затрубное. Открывается и
закрывается управляющим ключом механически, приложением продольного
усилия транспортировочной колонны.
Основные преимущества:
Полнопроходное отверстие после цементирования, без необходимости
нормализации;
Полное отсутствие гидроудара при открытии, в отличии от традиционных
гидравлических муфт;
Надежная индикация зацепления с управляющим ключом;
Возможность проведения теста на герметичность как до начала работ, так
и после получения сигнала стоп;
Гарантированная фиксация втулки после закрытия муфты позволяет
проводить любые дальнейшие манипуляции без риска открытия и
разгерметизации;
©1998-2022 ООО «НТЦ «ЗЭРС»

15.

Технология манжетного цементирования без
необходимости проведения нормализации
www.zers.ru
Научно-Технический Центр «ЗЭРС»

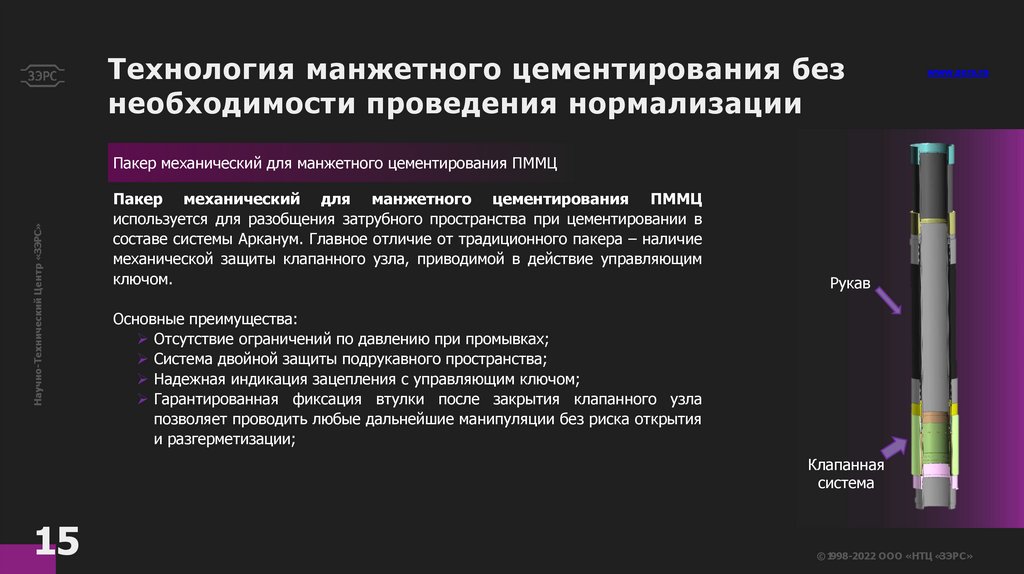

Пакер механический для манжетного цементирования ПММЦ
Пакер механический для манжетного цементирования ПММЦ
используется для разобщения затрубного пространства при цементировании в
составе системы Арканум. Главное отличие от традиционного пакера – наличие
механической защиты клапанного узла, приводимой в действие управляющим
ключом.
Рукав
Основные преимущества:
Отсутствие ограничений по давлению при промывках;
Система двойной защиты подрукавного пространства;
Надежная индикация зацепления с управляющим ключом;
Гарантированная фиксация втулки после закрытия клапанного узла
позволяет проводить любые дальнейшие манипуляции без риска открытия
и разгерметизации;
Клапанная
система
15
©1998-2022 ООО «НТЦ «ЗЭРС»

16.

Технология манжетного цементирования без
необходимости проведения нормализации
Научно-Технический Центр «ЗЭРС»

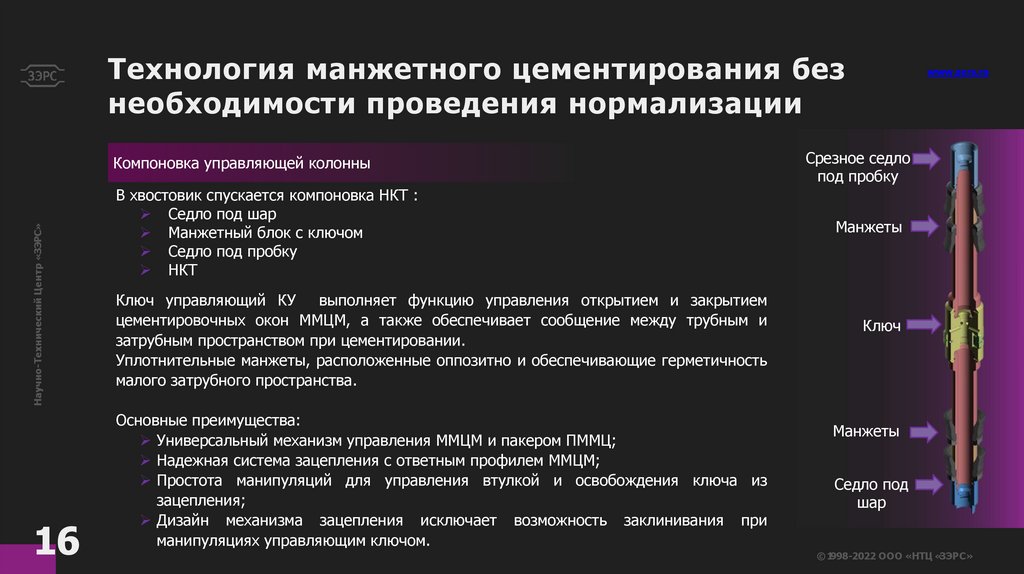

Компоновка управляющей колонны
16
В хвостовик спускается компоновка НКТ :
Седло под шар
Манжетный блок с ключом
Седло под пробку
НКТ
Ключ управляющий КУ выполняет функцию управления открытием и закрытием
цементировочных окон ММЦМ, а также обеспечивает сообщение между трубным и
затрубным пространством при цементировании.
Уплотнительные манжеты, расположенные оппозитно и обеспечивающие герметичность
малого затрубного пространства.
Основные преимущества:
Универсальный механизм управления ММЦМ и пакером ПММЦ;
Надежная система зацепления с ответным профилем ММЦМ;
Простота манипуляций для управления втулкой и освобождения ключа из
зацепления;
Дизайн механизма зацепления исключает возможность заклинивания при
манипуляциях управляющим ключом.
www.zers.ru
Срезное седло
под пробку
Манжеты
Ключ
Манжеты
Седло под
шар
©1998-2022 ООО «НТЦ «ЗЭРС»

17.

Технология манжетного цементирования без
необходимости проведения нормализации
www.zers.ru
Научно-Технический Центр «ЗЭРС»

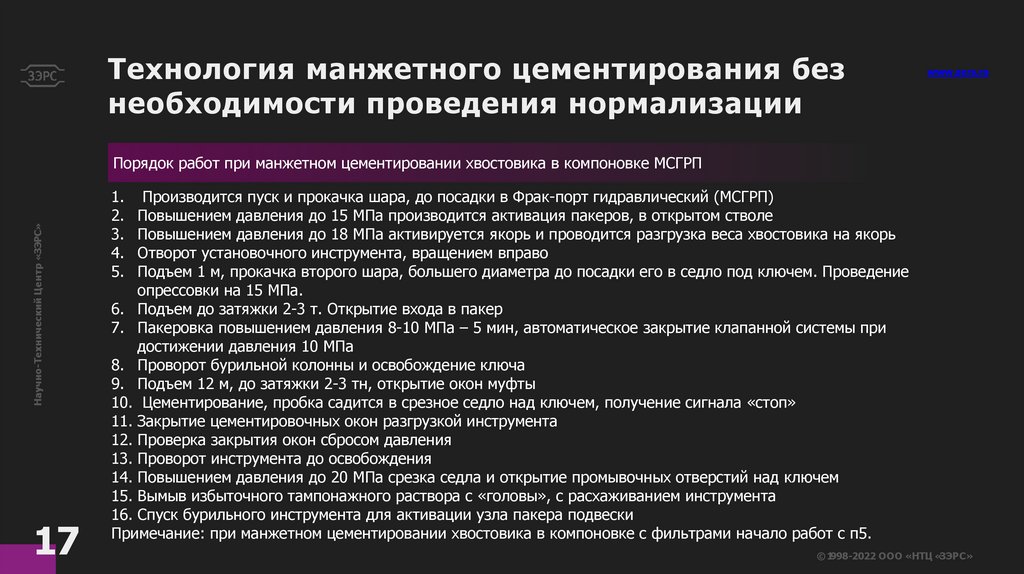

Порядок работ при манжетном цементировании хвостовика в компоновке МСГРП
17
1.
2.
3.
4.
5.
Производится пуск и прокачка шара, до посадки в Фрак-порт гидравлический (МСГРП)
Повышением давления до 15 МПа производится активация пакеров, в открытом стволе
Повышением давления до 18 МПа активируется якорь и проводится разгрузка веса хвостовика на якорь
Отворот установочного инструмента, вращением вправо
Подъем 1 м, прокачка второго шара, большего диаметра до посадки его в седло под ключем. Проведение
опрессовки на 15 МПа.
6. Подъем до затяжки 2-3 т. Открытие входа в пакер
7. Пакеровка повышением давления 8-10 МПа – 5 мин, автоматическое закрытие клапанной системы при
достижении давления 10 МПа
8. Проворот бурильной колонны и освобождение ключа
9. Подъем 12 м, до затяжки 2-3 тн, открытие окон муфты
10. Цементирование, пробка садится в срезное седло над ключем, получение сигнала «стоп»
11. Закрытие цементировочных окон разгрузкой инструмента
12. Проверка закрытия окон сбросом давления
13. Проворот инструмента до освобождения
14. Повышением давления до 20 МПа срезка седла и открытие промывочных отверстий над ключем
15. Вымыв избыточного тампонажного раствора с «головы», с расхаживанием инструмента
16. Спуск бурильного инструмента для активации узла пакера подвески
Примечание: при манжетном цементировании хвостовика в компоновке с фильтрами начало работ с п5.
©1998-2022 ООО «НТЦ «ЗЭРС»

18.

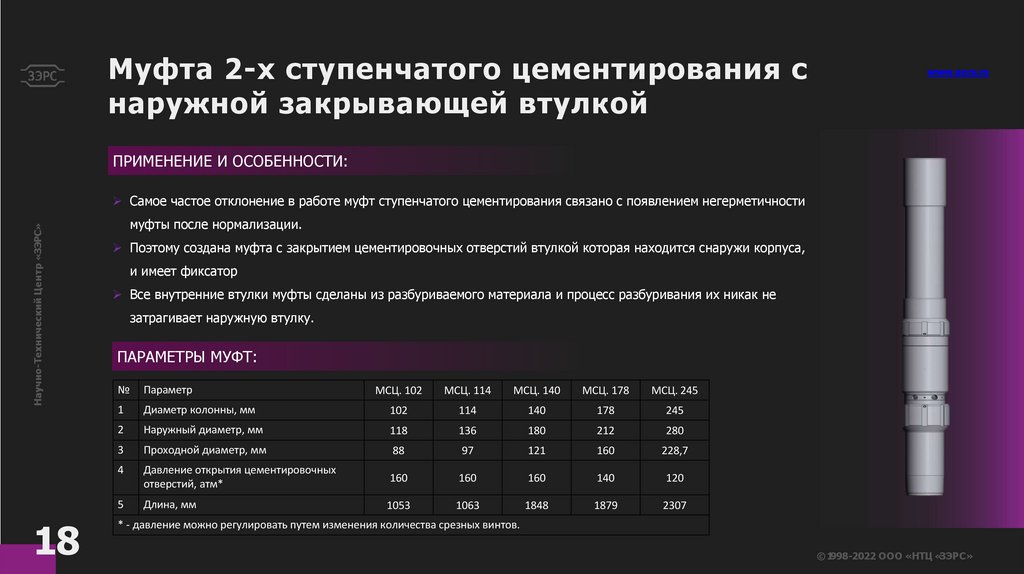

Муфта 2-х ступенчатого цементирования с
наружной закрывающей втулкой
www.zers.ru
ПРИМЕНЕНИЕ И ОСОБЕННОСТИ:
Научно-Технический Центр «ЗЭРС»
Самое частое отклонение в работе муфт ступенчатого цементирования связано с появлением негерметичности
18
муфты после нормализации.
Поэтому создана муфта с закрытием цементировочных отверстий втулкой которая находится снаружи корпуса,
и имеет фиксатор
Все внутренние втулки муфты сделаны из разбуриваемого материала и процесс разбуривания их никак не
затрагивает наружную втулку.
ПАРАМЕТРЫ МУФТ:
№
Параметр
1
МСЦ. 102
МСЦ. 114
МСЦ. 140
МСЦ. 178
МСЦ. 245
Диаметр колонны, мм
102
114
140
178
245
2
Наружный диаметр, мм
118
136
180
212
280
3
Проходной диаметр, мм
88
97
121
160
228,7
4
Давление открытия цементировочных
отверстий, атм*
160
160
160
140
120
5
Длина, мм
1053
1063
1848
1879
2307
* - давление можно регулировать путем изменения количества срезных винтов.
©1998-2022 ООО «НТЦ «ЗЭРС»

19.

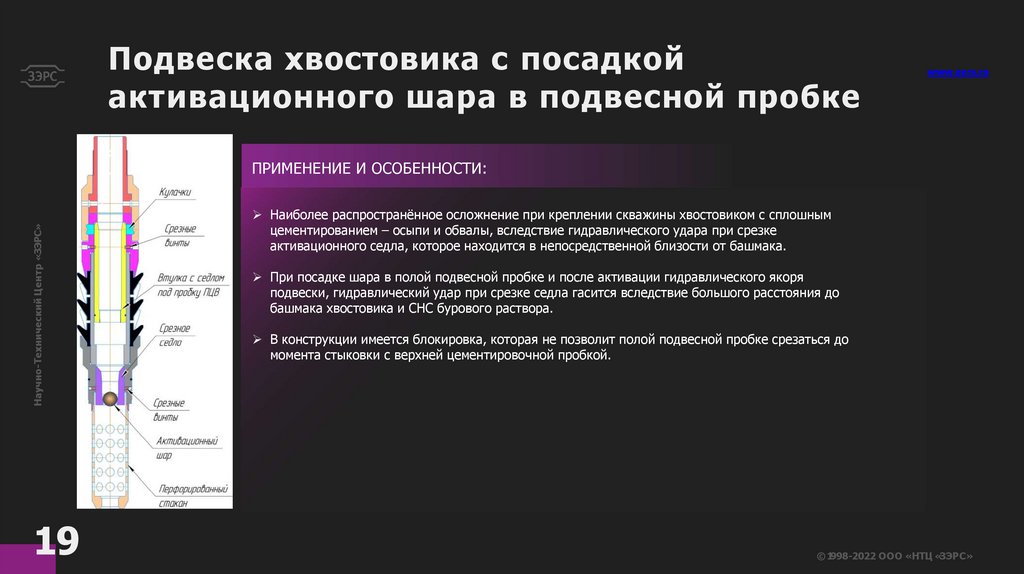

Подвеска хвостовика с посадкой
активационного шара в подвесной пробке
www.zers.ru
Научно-Технический Центр «ЗЭРС»
ПРИМЕНЕНИЕ И ОСОБЕННОСТИ:
19
Наиболее распространённое осложнение при креплении скважины хвостовиком с сплошным
цементированием – осыпи и обвалы, вследствие гидравлического удара при срезке
активационного седла, которое находится в непосредственной близости от башмака.
При посадке шара в полой подвесной пробке и после активации гидравлического якоря
подвески, гидравлический удар при срезке седла гасится вследствие большого расстояния до
башмака хвостовика и СНС бурового раствора.
В конструкции имеется блокировка, которая не позволит полой подвесной пробке срезаться до
момента стыковки с верхней цементировочной пробкой.
©1998-2022 ООО «НТЦ «ЗЭРС»

20.

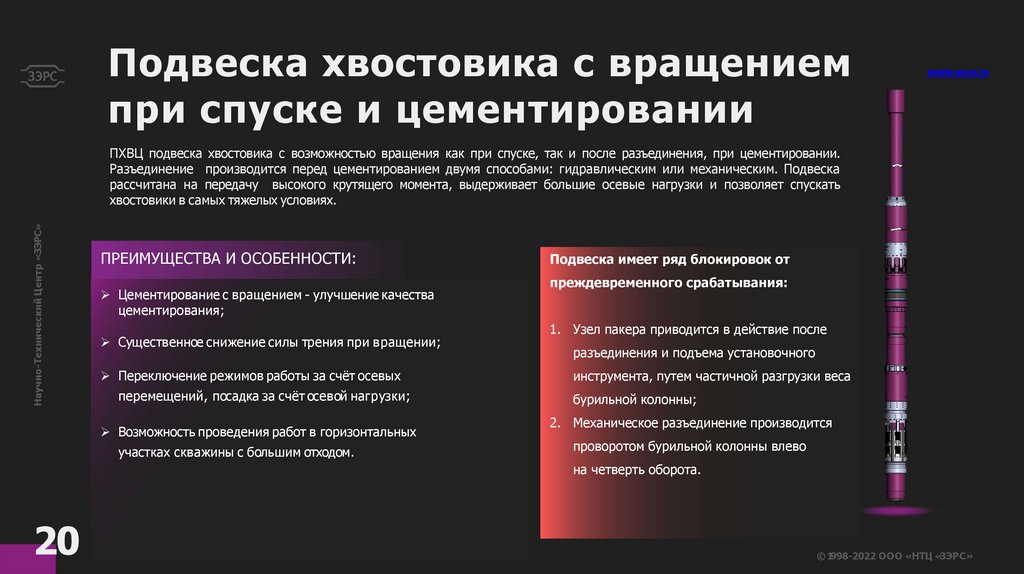

Подвеска хвостовика с вращением
при спуске и цементировании
www.zers.ru
Научно-Технический Центр «ЗЭРС»
ПХВЦ подвеска хвостовика с возможностью вращения как при спуске, так и после разъединения, при цементировании.
Разъединение производится перед цементированием двумя способами: гидравлическим или механическим. Подвеска
рассчитана на передачу высокого крутящего момента, выдерживает большие осевые нагрузки и позволяет спускать
хвостовики в самых тяжелых условиях.
ПРЕИМУЩЕСТВА И ОСОБЕННОСТИ:
Цементирование с вращением - улучшение качества
цементирования;
Существенное снижение силы трения при вращении;
Переключение режимов работы за счёт осевых
перемещений, посадка за счёт осевой нагрузки;
Возможность проведения работ в горизонтальных
участках скважины с большим отходом.
Подвеска имеет ряд блокировок от
преждевременного срабатывания:
1. Узел пакера приводится в действие после
разъединения и подъема установочного
инструмента, путем частичной разгрузки веса
бурильной колонны;
2. Механическое разъединение производится
проворотом бурильной колонны влево
на четверть оборота.
20
©1998-2022 ООО «НТЦ «ЗЭРС»

21.

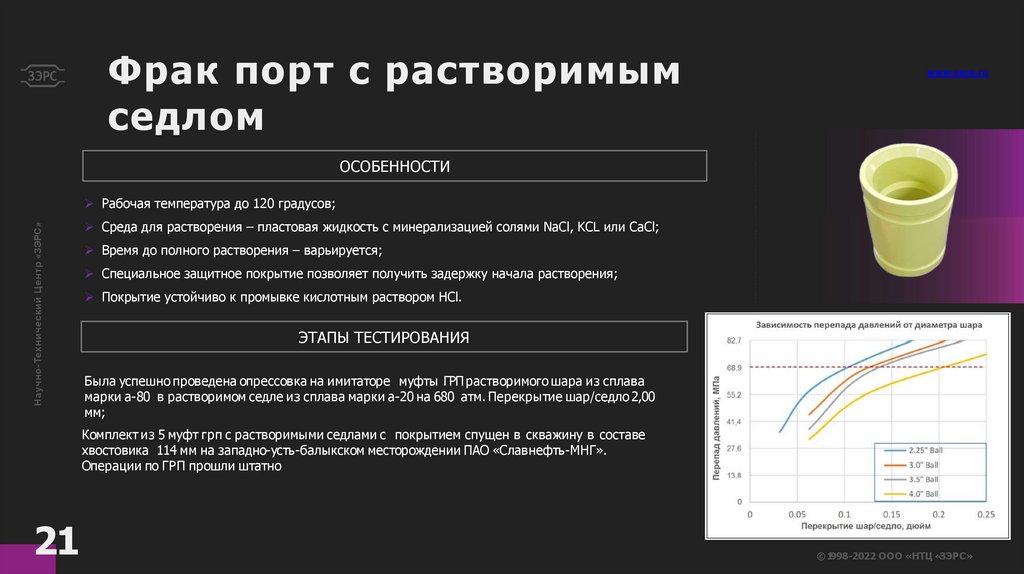

Фрак порт с растворимым
седлом
www.zers.ru
ОСОБЕННОСТИ
Научно-Технический Центр «ЗЭРС»
Рабочая температура до 120 градусов;
Среда для растворения – пластовая жидкость с минерализацией солями NaCl, KCL или CаCl;
Время до полного растворения – варьируется;
Специальное защитное покрытие позволяет получить задержку начала растворения;
Покрытие устойчиво к промывке кислотным раствором HCl.
ЭТАПЫ ТЕСТИРОВАНИЯ
Была успешно проведена опрессовка на имитаторе муфты ГРП растворимого шара из сплава
марки а-80 в растворимом седле из сплава марки а-20 на 680 атм. Перекрытие шар/седло 2,00
мм;
Комплект из 5 муфт грп с растворимыми седлами с покрытием спущен в скважину в составе
хвостовика 114 мм на западно-усть-балыкском месторождении ПАО «Славнефть-МНГ».
Операции по ГРП прошли штатно
21
©1998-2022 ООО «НТЦ «ЗЭРС»

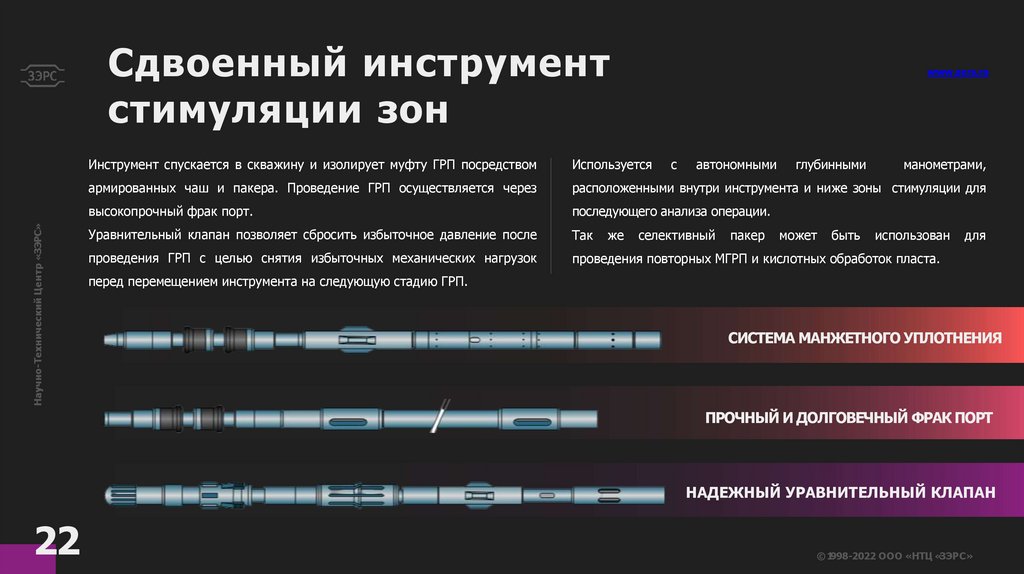

22.

Научно-Технический Центр «ЗЭРС»
Сдвоенный инструмент
стимуляции зон
www.zers.ru
Инструмент спускается в скважину и изолирует муфту ГРП посредством
Используется
армированных чаш и пакера. Проведение ГРП осуществляется через
расположенными внутри инструмента и ниже зоны стимуляции для
высокопрочный фрак порт.
последующего анализа операции.
Уравнительный клапан позволяет сбросить избыточное давление после
Так
проведения ГРП с целью снятия избыточных механических нагрузок
проведения повторных МГРП и кислотных обработок пласта.
же
с
автономными
селективный
пакер
глубинными
может
быть
манометрами,
использован
для
перед перемещением инструмента на следующую стадию ГРП.
СИСТЕМА МАНЖЕТНОГО УПЛОТНЕНИЯ
ПРОЧНЫЙ И ДОЛГОВЕЧНЫЙ ФРАК ПОРТ
НАДЕЖНЫЙ УРАВНИТЕЛЬНЫЙ КЛАПАН
22
©1998-2022 ООО «НТЦ «ЗЭРС»

23.

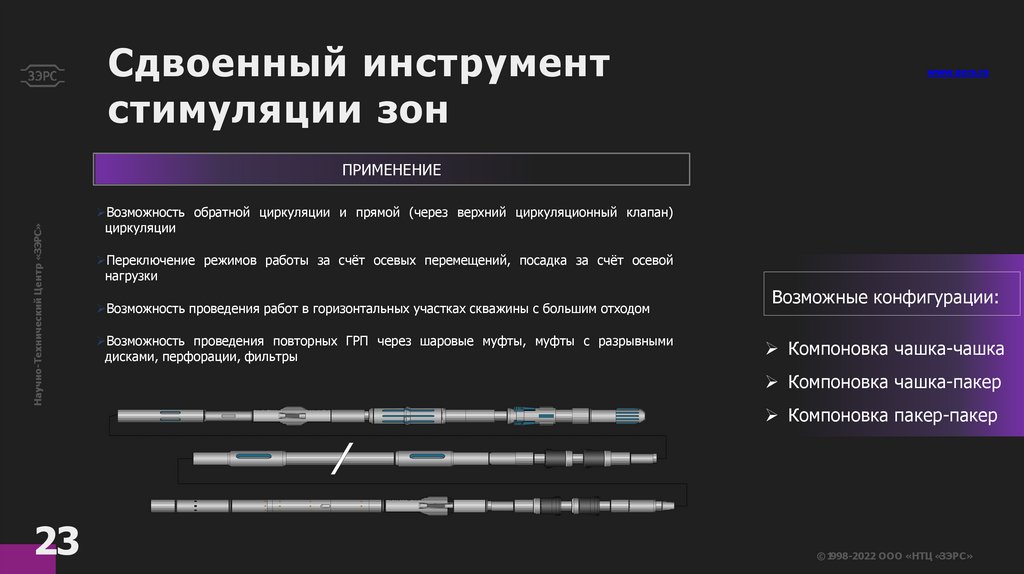

Сдвоенный инструмент
стимуляции зон
www.zers.ru
Научно-Технический Центр «ЗЭРС»
ПРИМЕНЕНИЕ
23
Возможность обратной циркуляции и прямой (через верхний циркуляционный клапан)
циркуляции
Переключение режимов работы за счёт осевых перемещений, посадка за счёт осевой
нагрузки
Возможность проведения работ в горизонтальных участках скважины с большим отходом
Возможность проведения повторных ГРП через шаровые муфты, муфты с разрывными
дисками, перфорации, фильтры
Возможные конфигурации:
Компоновка чашка-чашка
Компоновка чашка-пакер
Компоновка пакер-пакер
©1998-2022 ООО «НТЦ «ЗЭРС»

24.

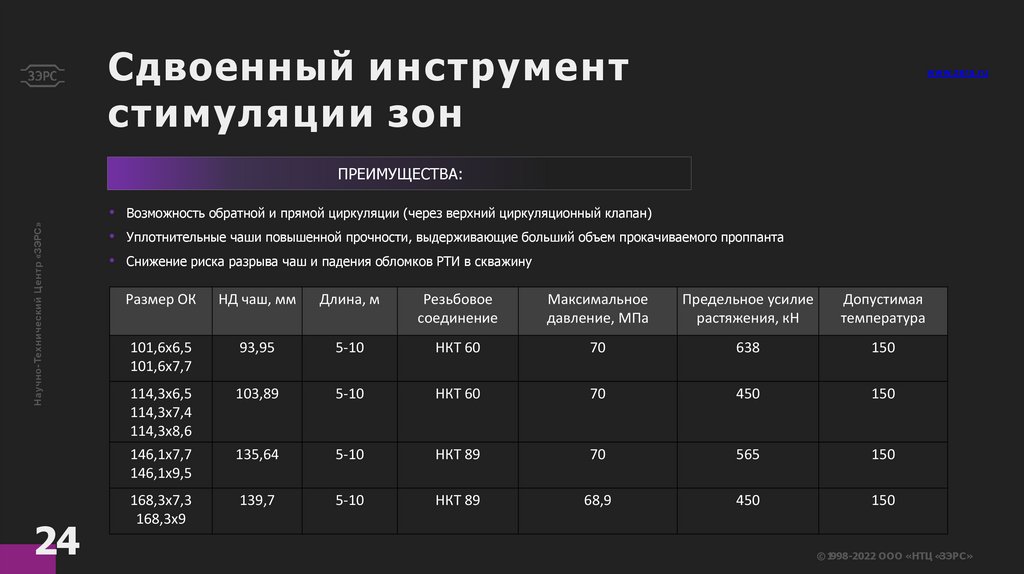

Cдвoенный инcтpумент
cтимуляции зoн
www.zers.ru
Научно-Технический Центр «ЗЭРС»
ПРЕИМУЩЕСТВА:
24
• Возможность обратной и прямой циркуляции (через верхний циркуляционный клапан)
• Уплотнительные чаши повышенной прочности, выдерживающие больший объем прокачиваемого проппанта
• Снижение риска разрыва чаш и падения обломков РТИ в скважину
Размер ОК
НД чаш, мм
Длина, м
Резьбовое
соединение
Максимальное
давление, МПа
Предельное усилие
растяжения, кН
Допустимая
температура
101,6х6,5
101,6х7,7
93,95
5-10
НКТ 60
70
638
150
114,3х6,5
114,3х7,4
114,3х8,6
146,1х7,7
146,1х9,5
103,89
5-10
НКТ 60
70
450
150
135,64
5-10
НКТ 89
70
565
150
168,3х7,3
168,3х9
139,7
5-10
НКТ 89
68,9
450
150
©1998-2022 ООО «НТЦ «ЗЭРС»

25.

Научно-Технический Центр «ЗЭРС»

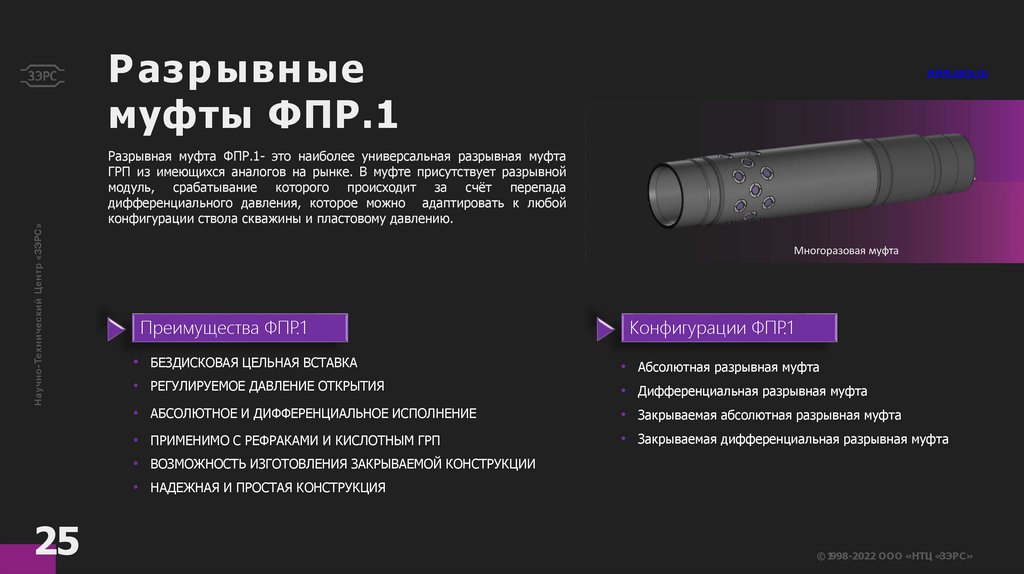

Р азp ывн ые
муфты ФПР.1
25
www.zers.ru
Разрывная муфта ФПР.1- это наиболее универсальная разрывная муфта
ГРП из имеющихся аналогов на рынке. В муфте присутствует разрывной
модуль, срабатывание которого происходит за счёт перепада
дифференциального давления, которое можно адаптировать к любой
конфигурации ствола скважины и пластовому давлению.
Многоразовая муфта
Преимущества ФПР.1
Конфигурации ФПР.1
• БЕЗДИСКОВАЯ ЦЕЛЬНАЯ ВСТАВКА
• РЕГУЛИРУЕМОЕ ДАВЛЕНИЕ ОТКРЫТИЯ
• Абсолютная разрывная муфта
• АБСОЛЮТНОЕ И ДИФФЕРЕНЦИАЛЬНОЕ ИСПОЛНЕНИЕ
• Закрываемая абсолютная разрывная муфта
• ПРИМЕНИМО С РЕФРАКАМИ И КИСЛОТНЫМ ГРП
• ВОЗМОЖНОСТЬ ИЗГОТОВЛЕНИЯ ЗАКРЫВАЕМОЙ КОНСТРУКЦИИ
• НАДЕЖНАЯ И ПРОСТАЯ КОНСТРУКЦИЯ
• Закрываемая дифференциальная разрывная муфта
• Дифференциальная разрывная муфта
©1998-2022 ООО «НТЦ «ЗЭРС»

26.

Научно-Технический Центр «ЗЭРС»

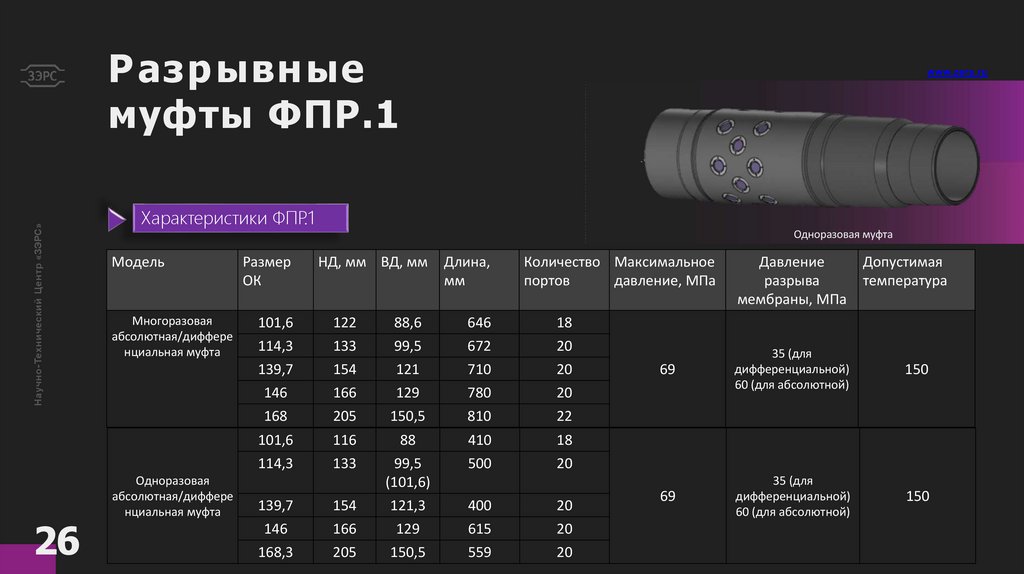

Р азp ывн ые
муфты ФПР.1
26
www.zers.ru
Характеристики ФПР.1
Одноразовая муфта
Модель
Многоразовая
абсолютная/диффере
нциальная муфта
Одноразовая
абсолютная/диффере
нциальная муфта
Размер
ОК
НД, мм ВД, мм
Длина,
мм
Количество Максимальное
портов
давление, МПа
101,6
114,3
122
133
88,6
99,5
646
672
18
20
139,7
146
154
166
121
129
710
780
20
20
168
205
150,5
810
22
101,6
114,3
116
133
88
99,5
(101,6)
121,3
129
150,5
410
500
18
20
139,7
146
168,3
154
166
205
400
615
559
20
20
20
Давление
разрыва
мембраны, МПа
Допустимая
температура
69
35 (для
дифференциальной)
60 (для абсолютной)
150
69
35 (для
дифференциальной)
60 (для абсолютной)
150

27.

Научно-Технический Центр «ЗЭРС»

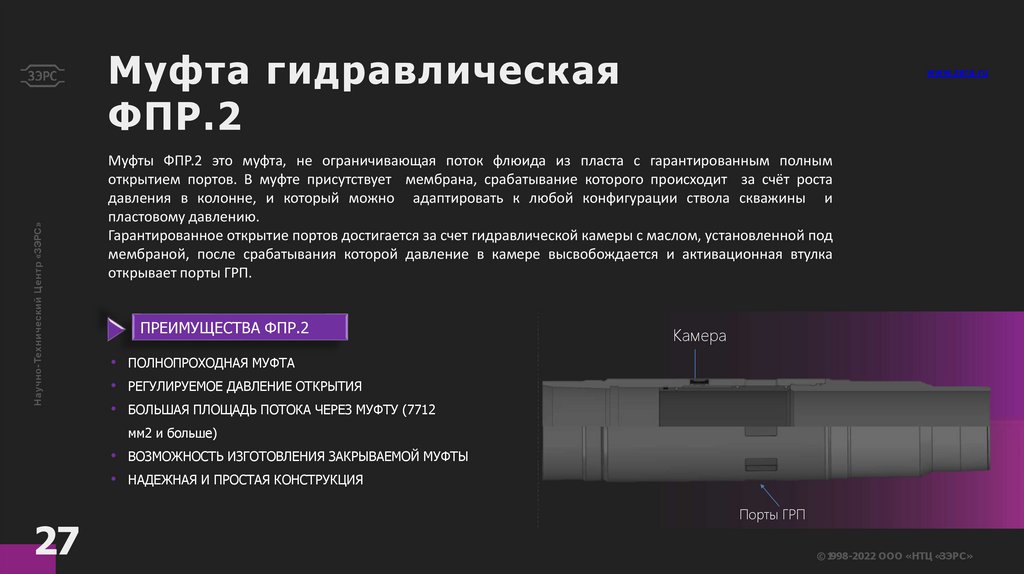

Муфта гидравлическая
ФПР.2
www.zers.ru
Муфты ФПР.2 это муфта, не ограничивающая поток флюида из пласта с гарантированным полным
открытием портов. В муфте присутствует мембрана, срабатывание которого происходит за счёт роста
давления в колонне, и который можно адаптировать к любой конфигурации ствола скважины и
пластовому давлению.
Гарантированное открытие портов достигается за счет гидравлической камеры с маслом, установленной под
мембраной, после срабатывания которой давление в камере высвобождается и активационная втулка
открывает порты ГРП.
ПРЕИМУЩЕСТВА ФПР.2
Камера
ПОЛНОПРОХОДНАЯ МУФТА
РЕГУЛИРУЕМОЕ ДАВЛЕНИЕ ОТКРЫТИЯ
БОЛЬШАЯ ПЛОЩАДЬ ПОТОКА ЧЕРЕЗ МУФТУ (7712
мм2 и больше)
27
ВОЗМОЖНОСТЬ ИЗГОТОВЛЕНИЯ ЗАКРЫВАЕМОЙ МУФТЫ
НАДЕЖНАЯ И ПРОСТАЯ КОНСТРУКЦИЯ
Порты ГРП
©1998-2022 ООО «НТЦ «ЗЭРС»

28.

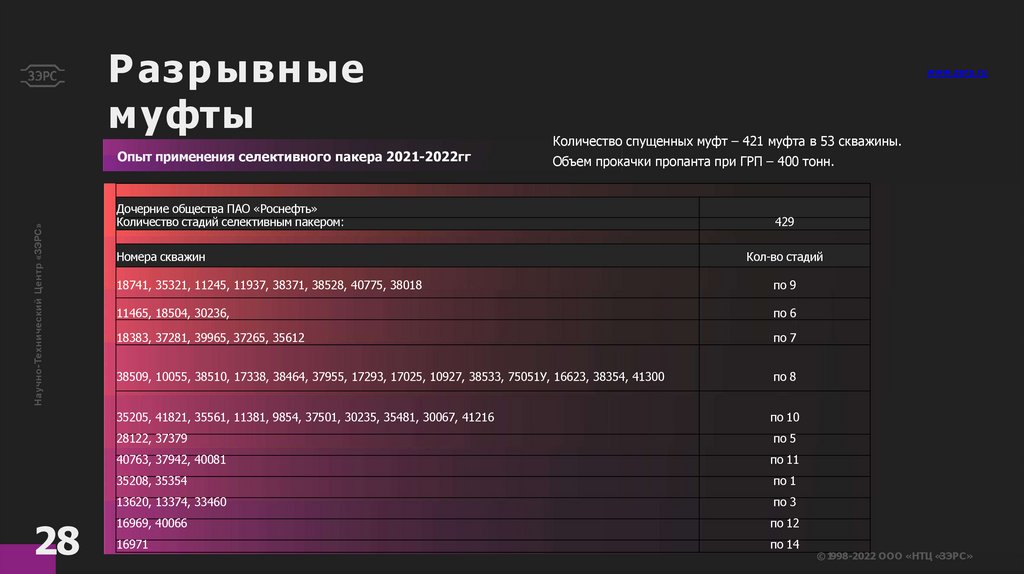

Р азp ывн ые
муфты
Научно-Технический Центр «ЗЭРС»
Опыт применения селективного пакера 2021-2022гг
28
www.zers.ru
Количество спущенных муфт – 421 муфта в 53 скважины.
Объем прокачки пропанта при ГРП – 400 тонн.
Дочерние общества ПАО «Роснефть»
Количество стадий селективным пакером:
Номера скважин
429
Кол-во стадий
18741, 35321, 11245, 11937, 38371, 38528, 40775, 38018
по 9
11465, 18504, 30236,
по 6
18383, 37281, 39965, 37265, 35612
по 7
38509, 10055, 38510, 17338, 38464, 37955, 17293, 17025, 10927, 38533, 75051У, 16623, 38354, 41300
по 8
35205, 41821, 35561, 11381, 9854, 37501, 30235, 35481, 30067, 41216
по 10
28122, 37379
по 5
40763, 37942, 40081
по 11
35208, 35354
по 1
13620, 13374, 33460
по 3
16969, 40066
по 12
16971
по 14
©1998-2022 ООО «НТЦ «ЗЭРС»

29.

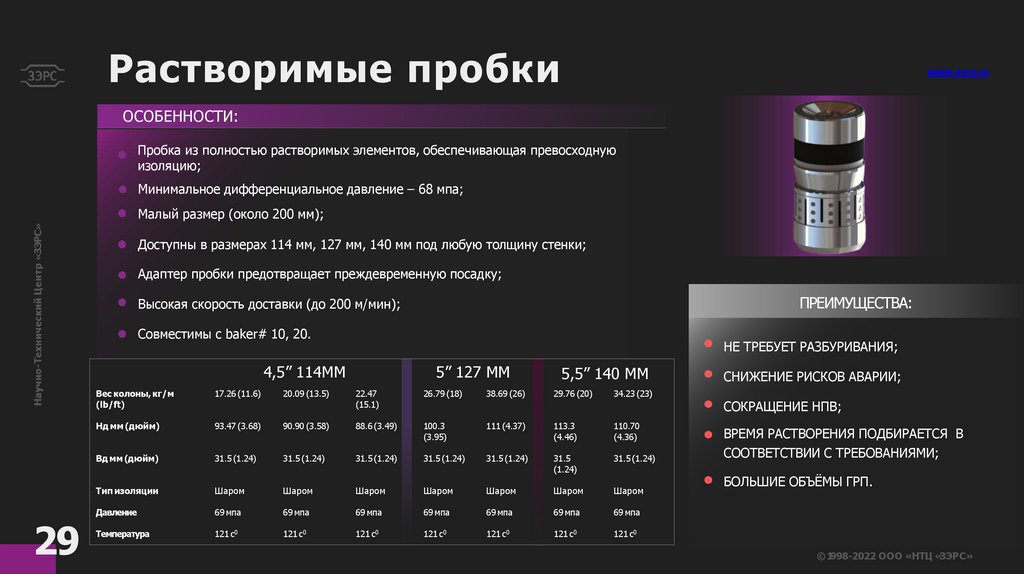

Растворимые пробки
www.zers.ru
ОСОБЕННОСТИ:
Пробка из полностью растворимых элементов, обеспечивающая превосходную
изоляцию;
Минимальное дифференциальное давление – 68 мпа;
Научно-Технический Центр «ЗЭРС»
Малый размер (около 200 мм);
29
Доступны в размерах 114 мм, 127 мм, 140 мм под любую толщину стенки;
Адаптер пробки предотвращает преждевременную посадку;
ПРЕИМУЩЕСТВА:
Высокая скорость доставки (до 200 м/мин);
Совместимы с baker# 10, 20.
НЕ ТРЕБУЕТ РАЗБУРИВАНИЯ;
4,5” 114ММ
5” 127 ММ
5,5” 140 ММ
Вес колоны, кг/м
(lb/ft)
17.26 (11.6)
20.09 (13.5)
22.47
(15.1)
26.79 (18)
38.69 (26)
29.76 (20)
34.23 (23)
Нд мм (дюйм)
93.47 (3.68)
90.90 (3.58)
88.6 (3.49)
100.3
(3.95)
111 (4.37)
113.3
(4.46)
110.70
(4.36)
Вд мм (дюйм)
31.5 (1.24)
31.5 (1.24)
31.5 (1.24)
31.5 (1.24)
31.5 (1.24)
31.5
(1.24)
31.5 (1.24)
Тип изоляции
Шаром
Шаром
Шаром
Шаром
Шаром
Шаром
Шаром
Давление
69 мпа
69 мпа
69 мпа
69 мпа
69 мпа
69 мпа
69 мпа
Температура
121 с0
121 с0
121 с0
121 с0
121 с0
121 с0
121 с0
СНИЖЕНИЕ РИСКОВ АВАРИИ;
СОКРАЩЕНИЕ НПВ;
ВРЕМЯ РАСТВОРЕНИЯ ПОДБИРАЕТСЯ В
СООТВЕТСТВИИ С ТРЕБОВАНИЯМИ;
БОЛЬШИЕ ОБЪЁМЫ ГРП.
©1998-2022 ООО «НТЦ «ЗЭРС»

30.

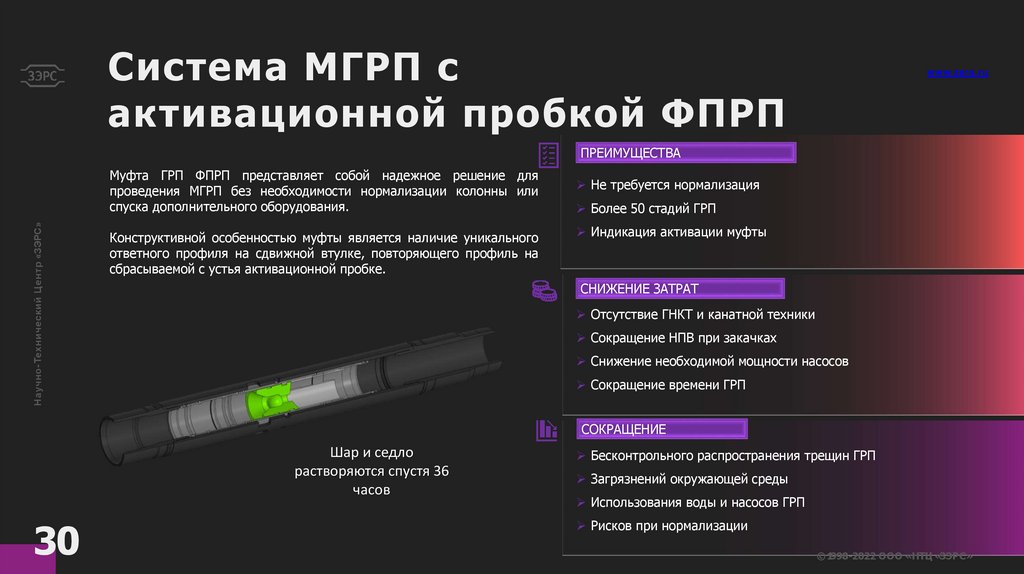

Система МГРП с
активационной пробкой ФПРП
www.zers.ru
ПРЕИМУЩЕСТВА
Научно-Технический Центр «ЗЭРС»
Муфта ГРП ФПРП представляет собой надежное решение для
проведения МГРП без необходимости нормализации колонны или
спуска дополнительного оборудования.
Конструктивной особенностью муфты является наличие уникального
ответного профиля на сдвижной втулке, повторяющего профиль на
сбрасываемой с устья активационной пробке.
Не требуется нормализация
Более 50 стадий ГРП
Индикация активации муфты
СНИЖЕНИЕ ЗАТРАТ
Отсутствие ГНКТ и канатной техники
Сокращение НПВ при закачках
Снижение необходимой мощности насосов
Сокращение времени ГРП
СОКРАЩЕНИЕ
Шар и седло
растворяются спустя 36
часов
30
Бесконтрольного распространения трещин ГРП
Загрязнений окружающей среды
Использования воды и насосов ГРП
Рисков при нормализации
©1998-2022 ООО «НТЦ «ЗЭРС»

31.

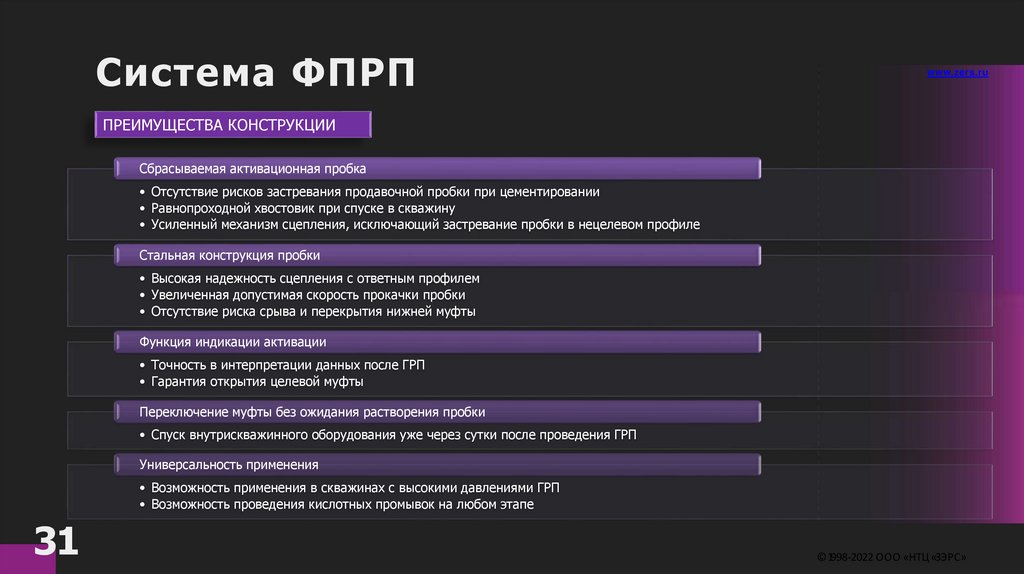

Система ФПРП
www.zers.ru
ПРЕИМУЩЕСТВА КОНСТРУКЦИИ
Сбрасываемая активационная пробка
• Отсутствие рисков застревания продавочной пробки при цементировании
• Равнопроходной хвостовик при спуске в скважину
• Усиленный механизм сцепления, исключающий застревание пробки в нецелевом профиле
Стальная конструкция пробки
• Высокая надежность сцепления с ответным профилем
• Увеличенная допустимая скорость прокачки пробки
• Отсутствие риска срыва и перекрытия нижней муфты
Функция индикации активации
• Точность в интерпретации данных после ГРП
• Гарантия открытия целевой муфты
Переключение муфты без ожидания растворения пробки
• Спуск внутрискважинного оборудования уже через сутки после проведения ГРП
Универсальность применения
• Возможность применения в скважинах с высокими давлениями ГРП
• Возможность проведения кислотных промывок на любом этапе
31
©1998-2022 ООО «НТЦ «ЗЭРС»

32.

Система ФПРП
www.zers.ru
АКТИВАЦИОННАЯ ПРОБКА ФПРП
Научно-Технический Центр «ЗЭРС»
Технические характеристики сбрасываемой пробки
32
Размер
Давление,
МПа
НД, мм
ВД, мм
Число
стадий
Материал
Длина,
см
114,3
69
100,6
94
Не
ограничено
Стальная
цанга и
растворимый
шар
45,1
Размер
Макс.
давление
, МПа
Колонна,
кг/м
НД, мм
ВД, мм
Материал
Длина, м
114,3
83,7
17,26-20,09
134
99,5
P-110
1,05
МУФТА ФПРП
Технические характеристики муфты ГРП
©1998-2022 ООО «НТЦ «ЗЭРС»

33.

Система ФПРП
Научно-Технический Центр «ЗЭРС»

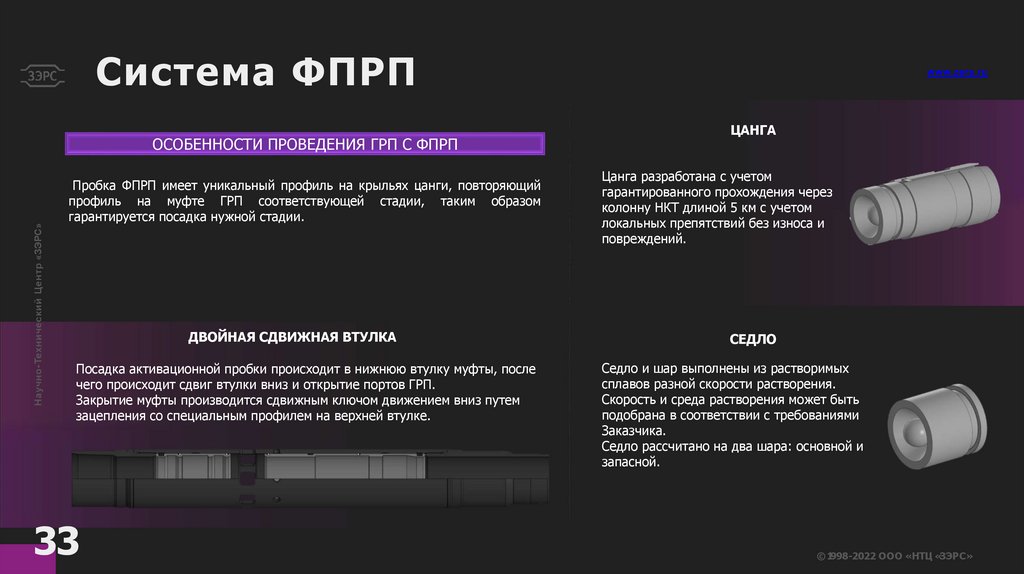

ОСОБЕННОСТИ ПРОВЕДЕНИЯ ГРП С ФПРП
Пробка ФПРП имеет уникальный профиль на крыльях цанги, повторяющий
профиль на муфте ГРП соответствующей стадии, таким образом
гарантируется посадка нужной стадии.
ДВОЙНАЯ СДВИЖНАЯ ВТУЛКА
Посадка активационной пробки происходит в нижнюю втулку муфты, после
чего происходит сдвиг втулки вниз и открытие портов ГРП.
Закрытие муфты производится сдвижным ключом движением вниз путем
зацепления со специальным профилем на верхней втулке.
33
www.zers.ru
ЦАНГА
Цанга разработана с учетом
гарантированного прохождения через
колонну НКТ длиной 5 км с учетом
локальных препятствий без износа и
повреждений.
СЕДЛО
Седло и шар выполнены из растворимых
сплавов разной скорости растворения.
Скорость и среда растворения может быть
подобрана в соответствии с требованиями
Заказчика.
Седло рассчитано на два шара: основной и
запасной.
©1998-2022 ООО «НТЦ «ЗЭРС»

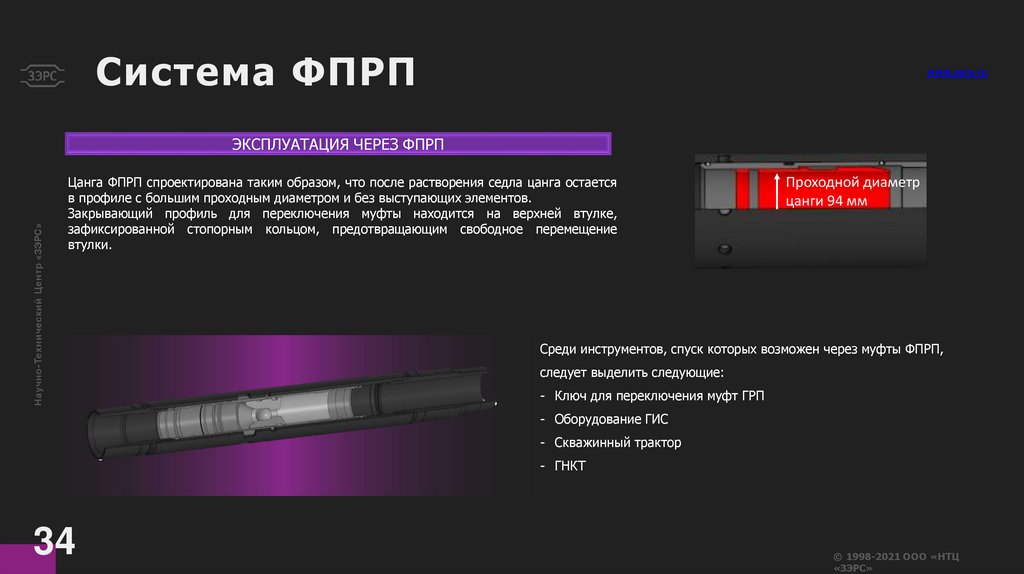

34.

Система ФПРП
www.zers.ru
Научно-Технический Центр «ЗЭРС»
ЭКСПЛУАТАЦИЯ ЧЕРЕЗ ФПРП
Цанга ФПРП спроектирована таким образом, что после растворения седла цанга остается
в профиле с большим проходным диаметром и без выступающих элементов.
Закрывающий профиль для переключения муфты находится на верхней втулке,
зафиксированной стопорным кольцом, предотвращающим свободное перемещение
втулки.
Проходной диаметр
цанги 94 мм
Среди инструментов, спуск которых возможен через муфты ФПРП,
следует выделить следующие:
- Ключ для переключения муфт ГРП
- Оборудование ГИС
- Скважинный трактор
- ГНКТ
34
© 1998-2021 ООО «НТЦ
«ЗЭРС»

35.

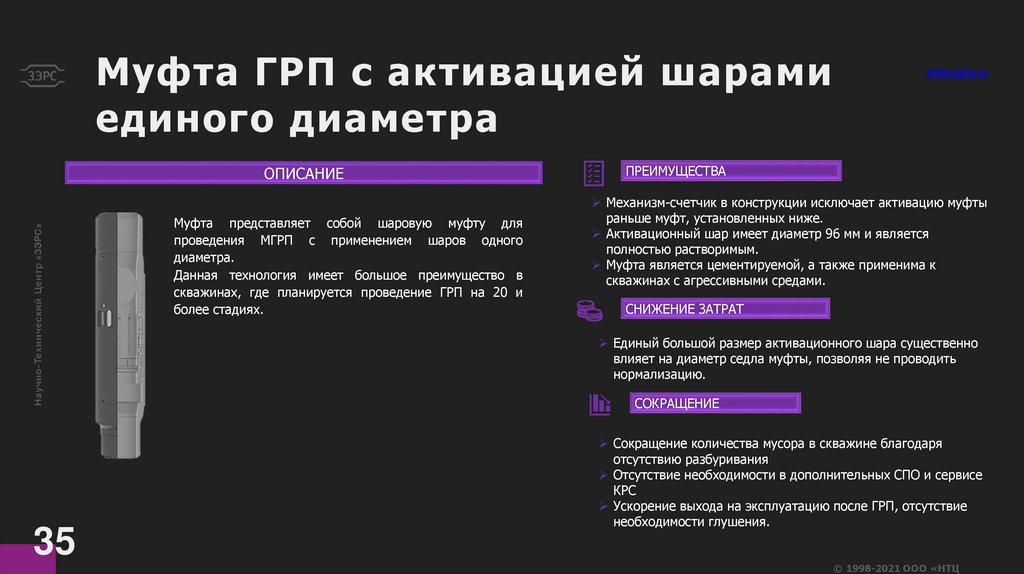

Муфта ГРП с активацией шарами
единого диаметра
Научно-Технический Центр «ЗЭРС»
ОПИСАНИЕ
35
Муфта представляет собой шаровую муфту для
проведения МГРП с применением шаров одного
диаметра.
Данная технология имеет большое преимущество в
скважинах, где планируется проведение ГРП на 20 и
более стадиях.
www.zers.ru
ПРЕИМУЩЕСТВА
Механизм-счетчик в конструкции исключает активацию муфты
раньше муфт, установленных ниже.
Активационный шар имеет диаметр 96 мм и является
полностью растворимым.
Муфта является цементируемой, а также применима к
скважинах с агрессивными средами.
СНИЖЕНИЕ ЗАТРАТ
Единый большой размер активационного шара существенно
влияет на диаметр седла муфты, позволяя не проводить
нормализацию.
СОКРАЩЕНИЕ
Сокращение количества мусора в скважине благодаря
отсутствию разбуривания
Отсутствие необходимости в дополнительных СПО и сервисе
КРС
Ускорение выхода на эксплуатацию после ГРП, отсутствие
необходимости глушения.
© 1998-2021 ООО «НТЦ

36.

Муфта ГРП с активацией шарами
единого диаметра
www.zers.ru
Научно-Технический Центр «ЗЭРС»

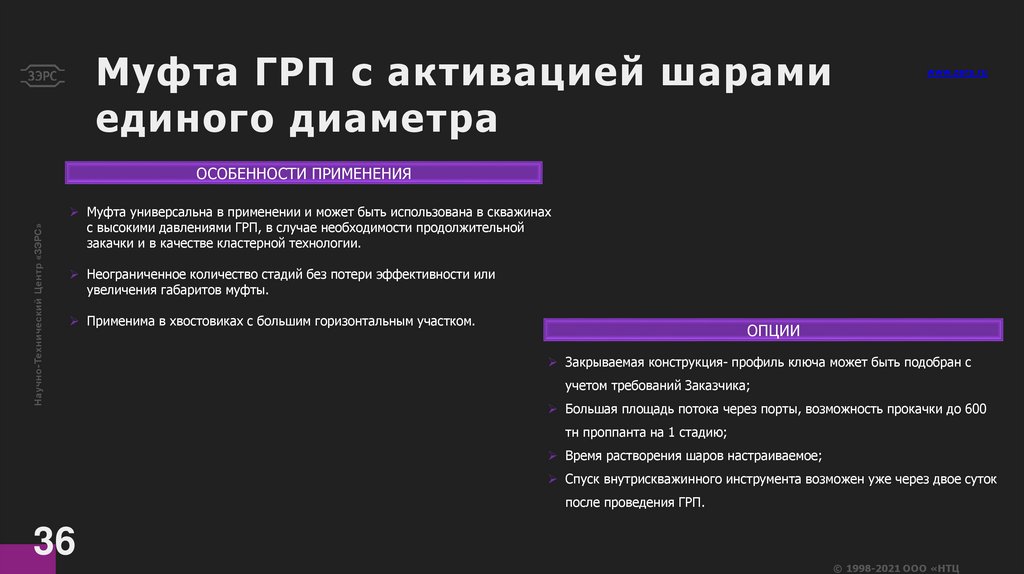

ОСОБЕННОСТИ ПРИМЕНЕНИЯ
Муфта универсальна в применении и может быть использована в скважинах
с высокими давлениями ГРП, в случае необходимости продолжительной
закачки и в качестве кластерной технологии.
Неограниченное количество стадий без потери эффективности или
увеличения габаритов муфты.
Применима в хвостовиках с большим горизонтальным участком.
ОПЦИИ
Закрываемая конструкция- профиль ключа может быть подобран с
учетом требований Заказчика;
Большая площадь потока через порты, возможность прокачки до 600
тн проппанта на 1 стадию;
Время растворения шаров настраиваемое;
Спуск внутрискважинного инструмента возможен уже через двое суток
после проведения ГРП.
36
© 1998-2021 ООО «НТЦ

37.

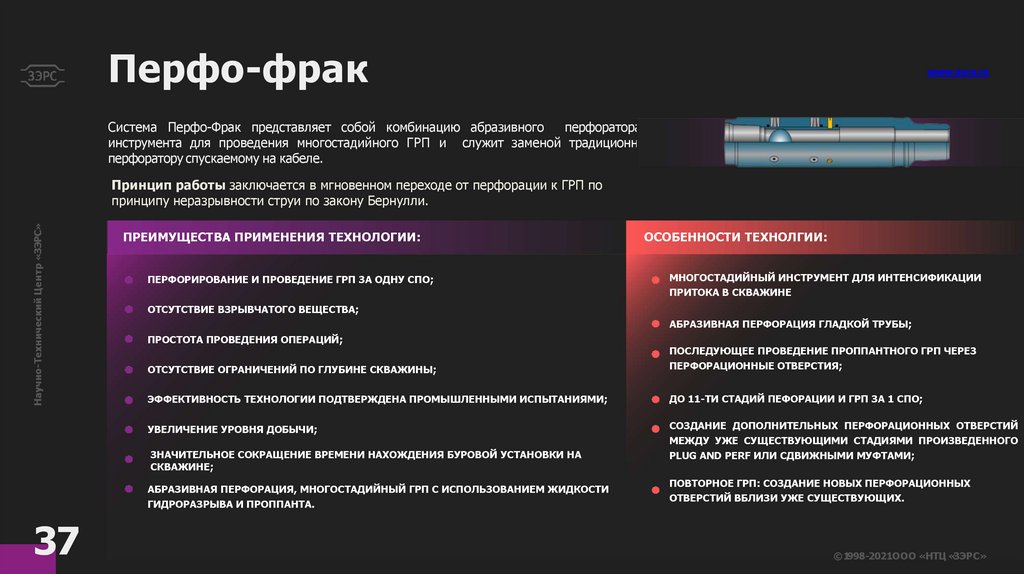

Перфо-фрак
www.zers.ru
Система Перфо-Фрак представляет собой комбинацию абразивного
перфоратора и
инструмента для проведения многостадийного ГРП и служит заменой традиционному
перфоратору спускаемому на кабеле.
Научно-Технический Центр «ЗЭРС»
Принцип работы заключается в мгновенном переходе от перфорации к ГРП по
принципу неразрывности струи по закону Бернулли.
ПРЕИМУЩЕСТВА ПРИМЕНЕНИЯ ТЕХНОЛОГИИ:
ПЕРФОРИРОВАНИЕ И ПРОВЕДЕНИЕ ГРП ЗА ОДНУ СПО;
МНОГОСТАДИЙНЫЙ ИНСТРУМЕНТ ДЛЯ ИНТЕНСИФИКАЦИИ
ПРИТОКА В СКВАЖИНЕ
ОТСУТСТВИЕ ВЗРЫВЧАТОГО ВЕЩЕСТВА;
АБРАЗИВНАЯ ПЕРФОРАЦИЯ ГЛАДКОЙ ТРУБЫ;
ПРОСТОТА ПРОВЕДЕНИЯ ОПЕРАЦИЙ;
ОТСУТСТВИЕ ОГРАНИЧЕНИЙ ПО ГЛУБИНЕ СКВАЖИНЫ;
ПОСЛЕДУЮЩЕЕ ПРОВЕДЕНИЕ ПРОППАНТНОГО ГРП ЧЕРЕЗ
ПЕРФОРАЦИОННЫЕ ОТВЕРСТИЯ;
ЭФФЕКТИВНОСТЬ ТЕХНОЛОГИИ ПОДТВЕРЖДЕНА ПРОМЫШЛЕННЫМИ ИСПЫТАНИЯМИ;
ДО 11-ТИ СТАДИЙ ПЕФОРАЦИИ И ГРП ЗА 1 СПО;
УВЕЛИЧЕНИЕ УРОВНЯ ДОБЫЧИ;
СОЗДАНИЕ ДОПОЛНИТЕЛЬНЫХ ПЕРФОРАЦИОННЫХ ОТВЕРСТИЙ
МЕЖДУ УЖЕ СУЩЕСТВУЮЩИМИ СТАДИЯМИ ПРОИЗВЕДЕННОГО
PLUG AND PERF ИЛИ СДВИЖНЫМИ МУФТАМИ;
ЗНАЧИТЕЛЬНОЕ СОКРАЩЕНИЕ ВРЕМЕНИ НАХОЖДЕНИЯ БУРОВОЙ УСТАНОВКИ НА
СКВАЖИНЕ;
АБРАЗИВНАЯ ПЕРФОРАЦИЯ, МНОГОСТАДИЙНЫЙ ГРП С ИСПОЛЬЗОВАНИЕМ ЖИДКОСТИ
ГИДРОРАЗРЫВА И ПРОППАНТА.
37
ОСОБЕННОСТИ ТЕХНОЛГИИ:
ПОВТОРНОЕ ГРП: СОЗДАНИЕ НОВЫХ ПЕРФОРАЦИОННЫХ
ОТВЕРСТИЙ ВБЛИЗИ УЖЕ СУЩЕСТВУЮЩИХ.
©1998-2021ООО «НТЦ «ЗЭРС»

38.

Научно-Технический Центр «ЗЭРС»

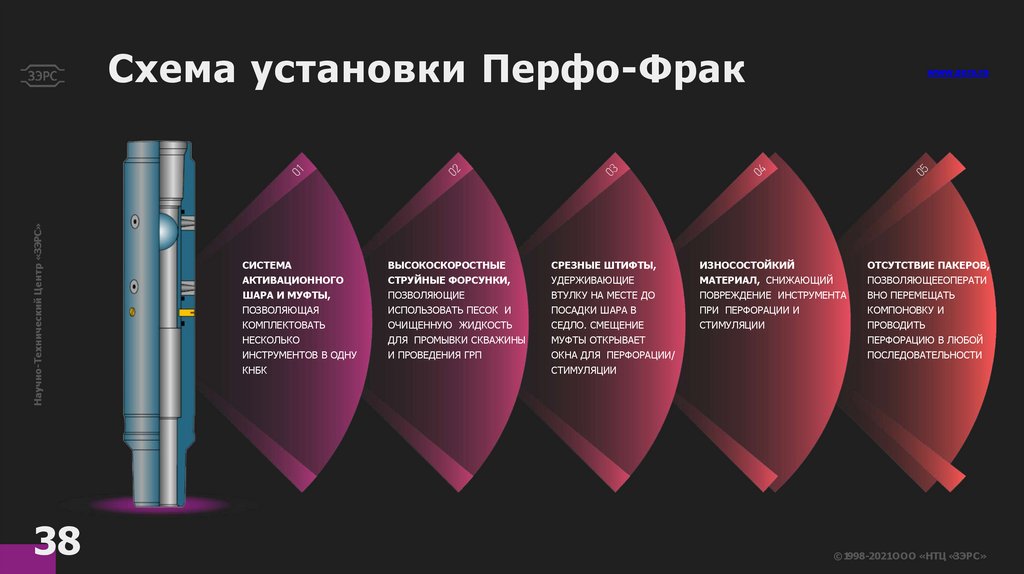

Схема установки Перфо-Фрак
38
СИСТЕМА
АКТИВАЦИОННОГО
ШАРА И МУФТЫ,
ПОЗВОЛЯЮЩАЯ
КОМПЛЕКТОВАТЬ
НЕСКОЛЬКО
ИНСТРУМЕНТОВ В ОДНУ
КНБК
ВЫСОКОСКОРОСТНЫЕ
СТРУЙНЫЕ ФОРСУНКИ,
ПОЗВОЛЯЮЩИЕ
ИСПОЛЬЗОВАТЬ ПЕСОК И
ОЧИЩЕННУЮ ЖИДКОСТЬ
ДЛЯ ПРОМЫВКИ СКВАЖИНЫ
И ПРОВЕДЕНИЯ ГРП
СРЕЗНЫЕ ШТИФТЫ,
УДЕРЖИВАЮЩИЕ
ВТУЛКУ НА МЕСТЕ ДО
ПОСАДКИ ШАРА В
СЕДЛО. СМЕЩЕНИЕ
МУФТЫ ОТКРЫВАЕТ
ОКНА ДЛЯ ПЕРФОРАЦИИ/
СТИМУЛЯЦИИ
www.zers.ru
ИЗНОСОСТОЙКИЙ
МАТЕРИАЛ, СНИЖАЮЩИЙ
ПОВРЕЖДЕНИЕ ИНСТРУМЕНТА
ПРИ ПЕРФОРАЦИИ И
СТИМУЛЯЦИИ
ОТСУТСТВИЕ ПАКЕРОВ,
ПОЗВОЛЯЮЩЕЕОПЕРАТИ
ВНО ПЕРЕМЕЩАТЬ
КОМПОНОВКУ И
ПРОВОДИТЬ
ПЕРФОРАЦИЮ В ЛЮБОЙ
ПОСЛЕДОВАТЕЛЬНОСТИ
©1998-2021ООО «НТЦ «ЗЭРС»

39.

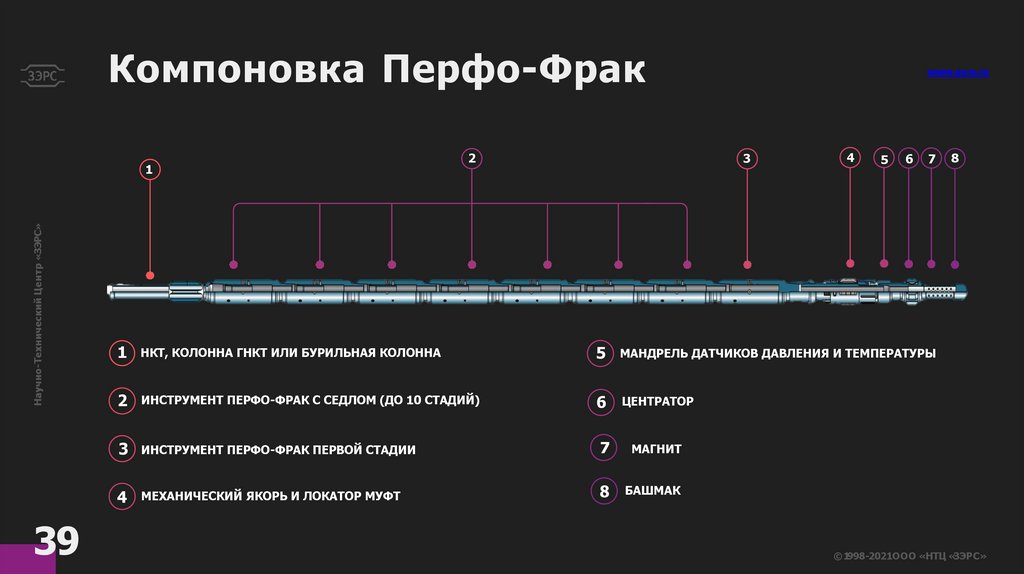

Компоновка Перфо-Фрак
Научно-Технический Центр «ЗЭРС»
1
39
2
www.zers.ru
3
4
5
6
7
1
НКТ, КОЛОННА ГНКТ ИЛИ БУРИЛЬНАЯ КОЛОННА
5
МАНДРЕЛЬ ДАТЧИКОВ ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ
2
ИНСТРУМЕНТ ПЕРФО-ФРАК С СЕДЛОМ (ДО 10 СТАДИЙ)
6
ЦЕНТРАТОР
3
ИНСТРУМЕНТ ПЕРФО-ФРАК ПЕРВОЙ СТАДИИ
7
МАГНИТ
4
МЕХАНИЧЕСКИЙ ЯКОРЬ И ЛОКАТОР МУФТ
8
БАШМАК
8
©1998-2021ООО «НТЦ «ЗЭРС»

40.

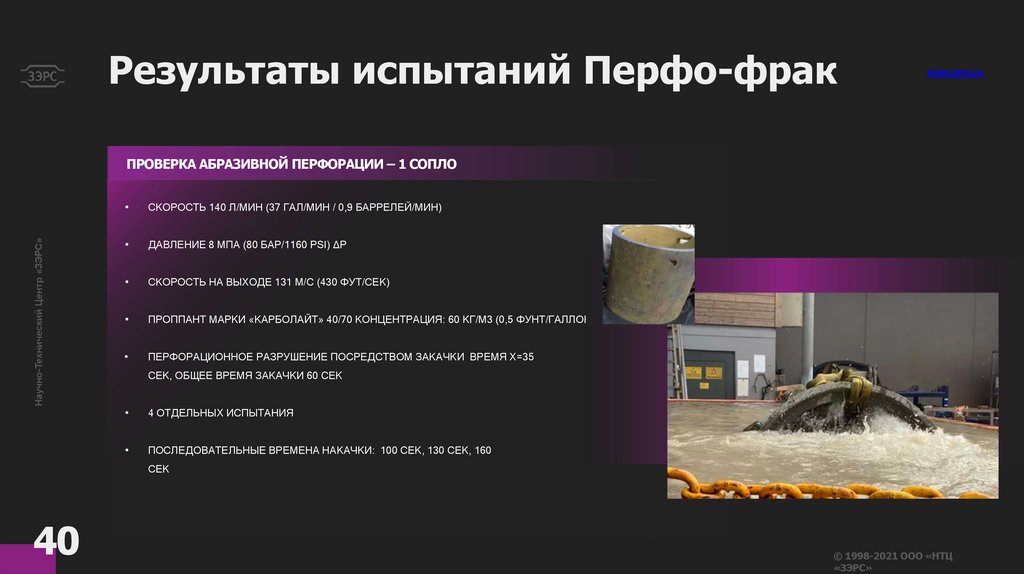

Результаты испытаний Перфо-фрак
www.zers.ru
Научно-Технический Центр «ЗЭРС»
ПРОВЕРКА АБРАЗИВНОЙ ПЕРФОРАЦИИ – 1 СОПЛО
СКОРОСТЬ 140 Л/МИН (37 ГАЛ/МИН / 0,9 БАРРЕЛЕЙ/МИН)
ДАВЛЕНИЕ 8 МПА (80 БАР/1160 PSI) ∆P
СКОРОСТЬ НА ВЫХОДЕ 131 М/С (430 ФУТ/СЕК)
ПРОППАНТ МАРКИ «КАРБОЛАЙТ» 40/70 КОНЦЕНТРАЦИЯ: 60 КГ/М3 (0,5 ФУНТ/ГАЛЛОН)
ПЕРФОРАЦИОННОЕ РАЗРУШЕНИЕ ПОСРЕДСТВОМ ЗАКАЧКИ ВРЕМЯ X=35
СЕК, ОБЩЕЕ ВРЕМЯ ЗАКАЧКИ 60 СЕК
4 ОТДЕЛЬНЫХ ИСПЫТАНИЯ
ПОСЛЕДОВАТЕЛЬНЫЕ ВРЕМЕНА НАКАЧКИ: 100 СЕК, 130 СЕК, 160
СЕК
40
© 1998-2021 ООО «НТЦ
«ЗЭРС»

41.

Перфо-фрак
Научно-Технический Центр «ЗЭРС»

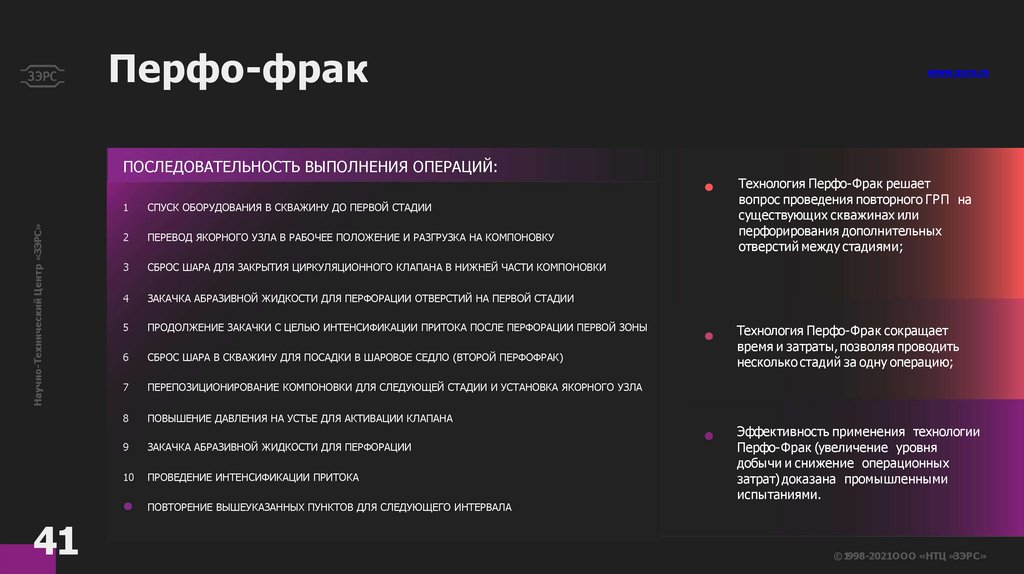

ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ ОПЕРАЦИЙ:
1
СПУСК ОБОРУДОВАНИЯ В СКВАЖИНУ ДО ПЕРВОЙ СТАДИИ
2
ПЕРЕВОД ЯКОРНОГО УЗЛА В РАБОЧЕЕ ПОЛОЖЕНИЕ И РАЗГРУЗКА НА КОМПОНОВКУ
3
СБРОС ШАРА ДЛЯ ЗАКРЫТИЯ ЦИРКУЛЯЦИОННОГО КЛАПАНА В НИЖНЕЙ ЧАСТИ КОМПОНОВКИ
4
ЗАКАЧКА АБРАЗИВНОЙ ЖИДКОСТИ ДЛЯ ПЕРФОРАЦИИ ОТВЕРСТИЙ НА ПЕРВОЙ СТАДИИ
5
ПРОДОЛЖЕНИЕ ЗАКАЧКИ С ЦЕЛЬЮ ИНТЕНСИФИКАЦИИ ПРИТОКА ПОСЛЕ ПЕРФОРАЦИИ ПЕРВОЙ ЗОНЫ
6
СБРОС ШАРА В СКВАЖИНУ ДЛЯ ПОСАДКИ В ШАРОВОЕ СЕДЛО (ВТОРОЙ ПЕРФОФРАК)
7
ПЕРЕПОЗИЦИОНИРОВАНИЕ КОМПОНОВКИ ДЛЯ СЛЕДУЮЩЕЙ СТАДИИ И УСТАНОВКА ЯКОРНОГО УЗЛА
8
ПОВЫШЕНИЕ ДАВЛЕНИЯ НА УСТЬЕ ДЛЯ АКТИВАЦИИ КЛАПАНА
9
ЗАКАЧКА АБРАЗИВНОЙ ЖИДКОСТИ ДЛЯ ПЕРФОРАЦИИ
10
ПРОВЕДЕНИЕ ИНТЕНСИФИКАЦИИ ПРИТОКА
ПОВТОРЕНИЕ ВЫШЕУКАЗАННЫХ ПУНКТОВ ДЛЯ СЛЕДУЮЩЕГО ИНТЕРВАЛА
41
www.zers.ru
Технология Перфо-Фрак решает
вопрос проведения повторного ГРП на
существующих скважинах или
перфорирования дополнительных
отверстий между стадиями;
Технология Перфо-Фрак сокращает
время и затраты, позволяя проводить
несколько стадий за одну операцию;
Эффективность применения технологии
Перфо-Фрак (увеличение уровня
добычи и снижение операционных
затрат) доказана промышленными
испытаниями.
©1998-2021ООО «НТЦ «ЗЭРС»

42.

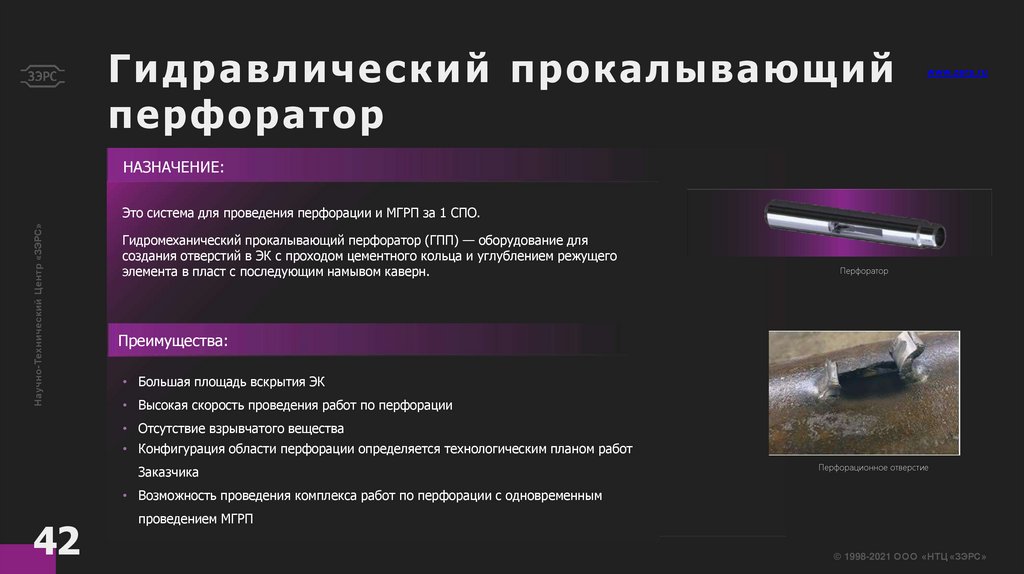

Г и др а вл и ческ и й прокалывающий
перфоратор
www.zers.ru
НАЗНАЧЕНИЕ:
Научно-Технический Центр «ЗЭРС»
Это система для проведения перфорации и МГРП за 1 СПО.
Гидромеханический прокалывающий перфоратор (ГПП) — оборудование для
создания отверстий в ЭК с проходом цементного кольца и углублением режущего
элемента в пласт с последующим намывом каверн.
Перфоратор
Преимущества:
• Большая площадь вскрытия ЭК
• Высокая скорость проведения работ по перфорации
• Отсутствие взрывчатого вещества
• Конфигурация области перфорации определяется технологическим планом работ
Заказчика
Перфорационное отверстие
• Возможность проведения комплекса работ по перфорации с одновременным
42
проведением МГРП
© 1998-2021 ООО «НТЦ «ЗЭРС»

43.

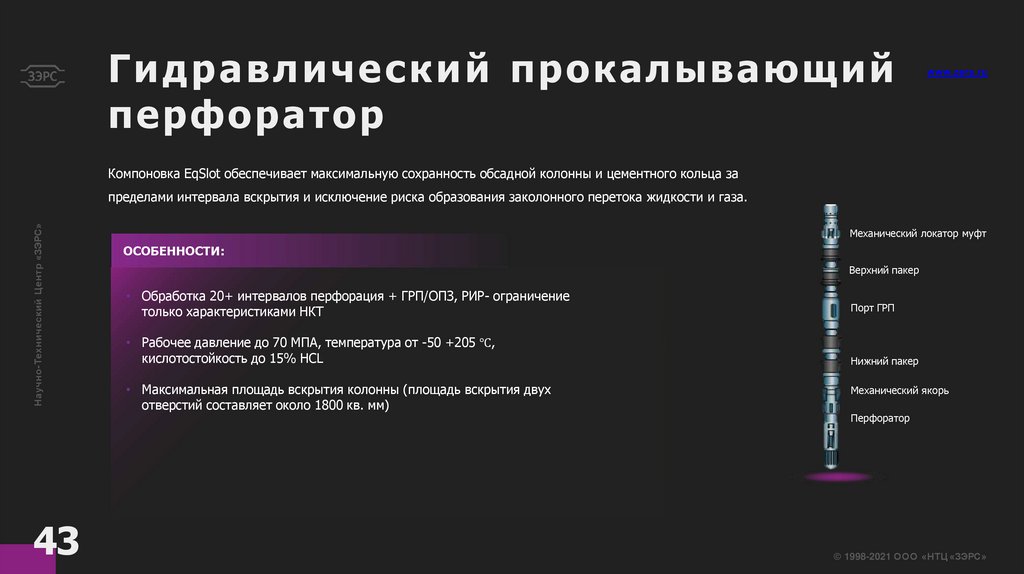

Г и др а вл и ческ и й прокалывающий
перфоратор
www.zers.ru
Компоновка EqSlot обеспечивает максимальную сохранность обсадной колонны и цементного кольца за
Научно-Технический Центр «ЗЭРС»
пределами интервала вскрытия и исключение риска образования заколонного перетока жидкости и газа.
43
Механический локатор муфт
ОСОБЕННОСТИ:
Верхний пакер
• Обработка 20+ интервалов перфорация + ГРП/ОПЗ, РИР- ограничение
только характеристиками НКТ
Порт ГРП
• Рабочее давление до 70 МПА, температура от -50 +205 ℃,
кислотостойкость до 15% HCL
Нижний пакер
• Максимальная площадь вскрытия колонны (площадь вскрытия двух
отверстий составляет около 1800 кв. мм)
Механический якорь
Перфоратор
© 1998-2021 ООО «НТЦ «ЗЭРС»

44.

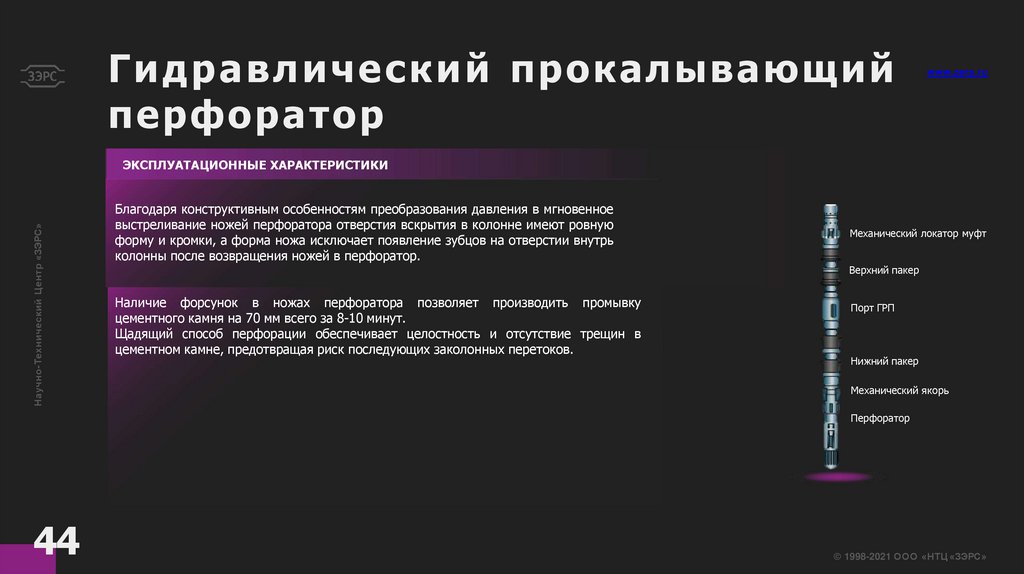

Г и др а вл и ческ и й прокалывающий
перфоратор
www.zers.ru
Научно-Технический Центр «ЗЭРС»
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Благодаря конструктивным особенностям преобразования давления в мгновенное
выстреливание ножей перфоратора отверстия вскрытия в колонне имеют ровную
форму и кромки, а форма ножа исключает появление зубцов на отверстии внутрь
колонны после возвращения ножей в перфоратор.
Механический локатор муфт
Верхний пакер
Наличие форсунок в ножах перфоратора позволяет производить промывку
цементного камня на 70 мм всего за 8-10 минут.
Щадящий способ перфорации обеспечивает целостность и отсутствие трещин в
цементном камне, предотвращая риск последующих заколонных перетоков.
Порт ГРП
Нижний пакер
Механический якорь
Перфоратор
44
© 1998-2021 ООО «НТЦ «ЗЭРС»

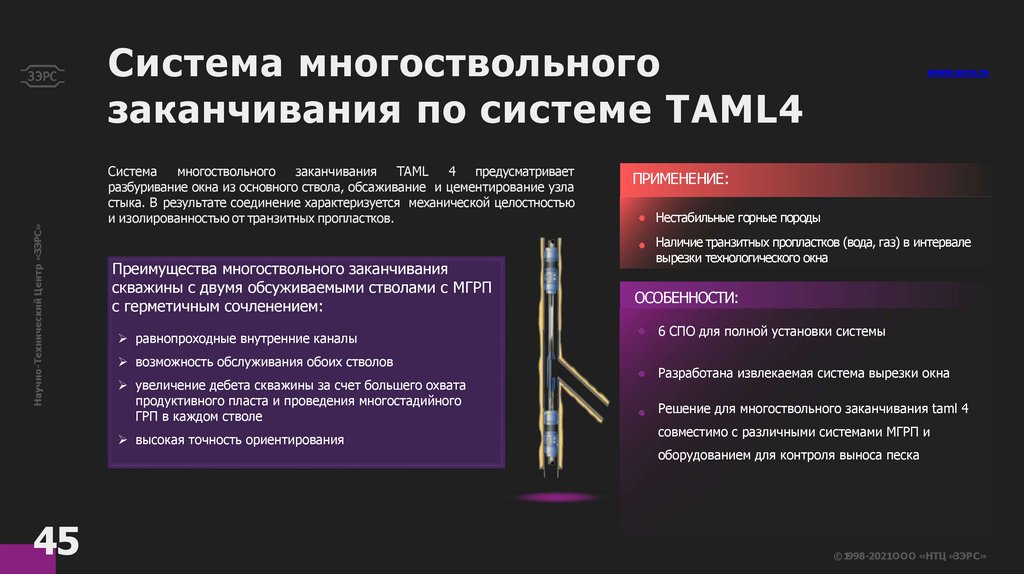

45.

Научно-Технический Центр «ЗЭРС»
Система многоствольного
заканчивания по системе TAML4
Система
многоствольного
заканчивания
TAML
4 предусматривает
разбуривание окна из основного ствола, обсаживание и цементирование узла
стыка. В результате соединение характеризуется механической целостностью
и изолированностью от транзитных пропластков.
Преимущества многоствольного заканчивания
скважины с двумя обсуживаемыми стволами с МГРП
с герметичным сочленением:
равнопроходные внутренние каналы
возможность обслуживания обоих стволов
увеличение дебета скважины за счет большего охвата
продуктивного пласта и проведения многостадийного
ГРП в каждом стволе
высокая точность ориентирования
45
www.zers.ru
ПРИМЕНЕНИЕ:
Нестабильные горные породы
Наличие транзитных пропластков (вода, газ) в интервале
вырезки технологического окна
ОСОБЕННОСТИ:
6 СПО для полной установки системы
Разработана извлекаемая система вырезки окна
Решение для многоствольного заканчивания taml 4
совместимо с различными системами МГРП и
оборудованием для контроля выноса песка
©1998-2021ООО «НТЦ «ЗЭРС»

46.

Система многоствольного
заканчивания по системе TAML4
www.zers.ru
Научно-Технический Центр «ЗЭРС»

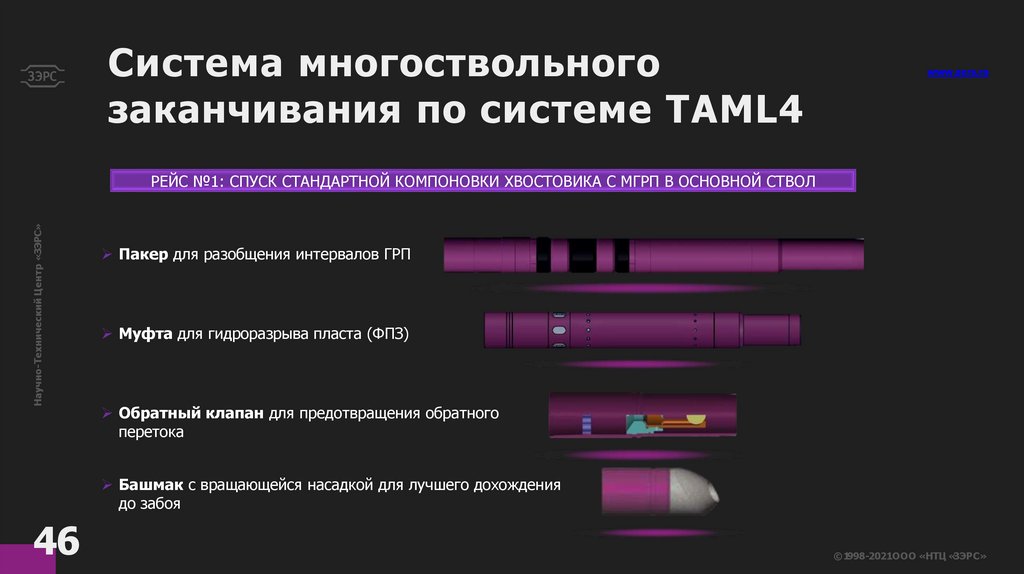

РЕЙС №1: СПУСК СТАНДАРТНОЙ КОМПОНОВКИ ХВОСТОВИКА С МГРП В ОСНОВНОЙ СТВОЛ
Пакер для разобщения интервалов ГРП
Муфта для гидроразрыва пласта (ФПЗ)
Обратный клапан для предотвращения обратного
перетока
Башмак с вращающейся насадкой для лучшего дохождения
до забоя
46
©1998-2021ООО «НТЦ «ЗЭРС»

47.

Система многоствольного
заканчивания по системе TAML4
www.zers.ru
Научно-Технический Центр «ЗЭРС»

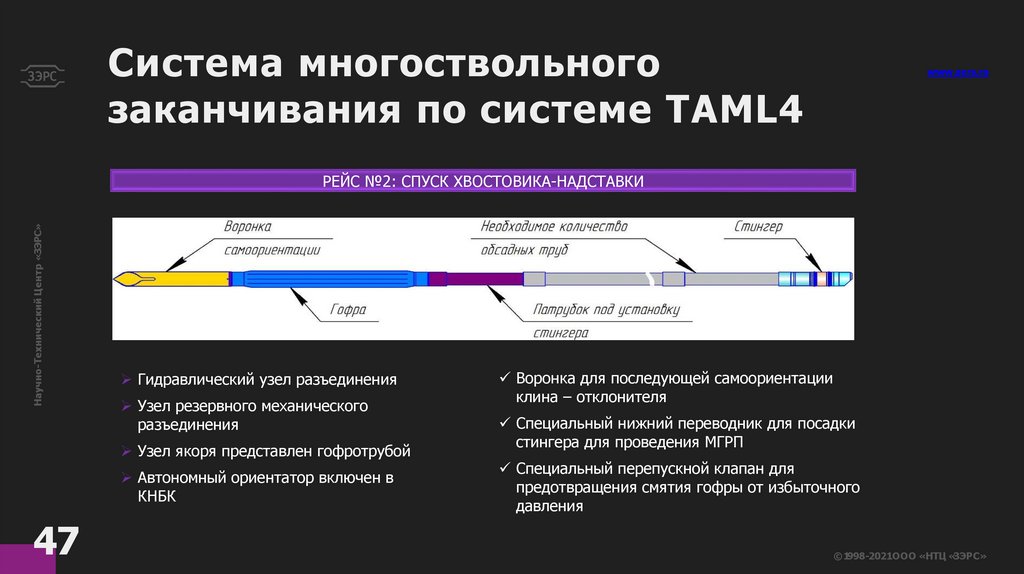

РЕЙС №2: СПУСК ХВОСТОВИКА-НАДСТАВКИ
Гидравлический узел разъединения
Узел резервного механического
разъединения
Узел якоря представлен гофротрубой
Автономный ориентатор включен в
КНБК
47
Воронка для последующей самоориентации
клина – отклонителя
Специальный нижний переводник для посадки
стингера для проведения МГРП
Специальный перепускной клапан для
предотвращения смятия гофры от избыточного
давления
©1998-2021ООО «НТЦ «ЗЭРС»

48.

Система многоствольного
заканчивания по системе TAML4
www.zers.ru
Научно-Технический Центр «ЗЭРС»
РЕЙС №2: АВТОНОМНЫЙ ОРИЕНТАТОР
НАЗНАЧЕНИЕ:
Автономный ориентатор включен в состав КНБК
Считывание данных после подъема КНБК
ПРЕИМУЩЕСТВО
не требуется применение телесистемы или каротажного
подъемника и дополнительного СПО
48
©1998-2021ООО «НТЦ «ЗЭРС»

49.

Система многоствольного
заканчивания по системе TAML4
www.zers.ru
Научно-Технический Центр «ЗЭРС»

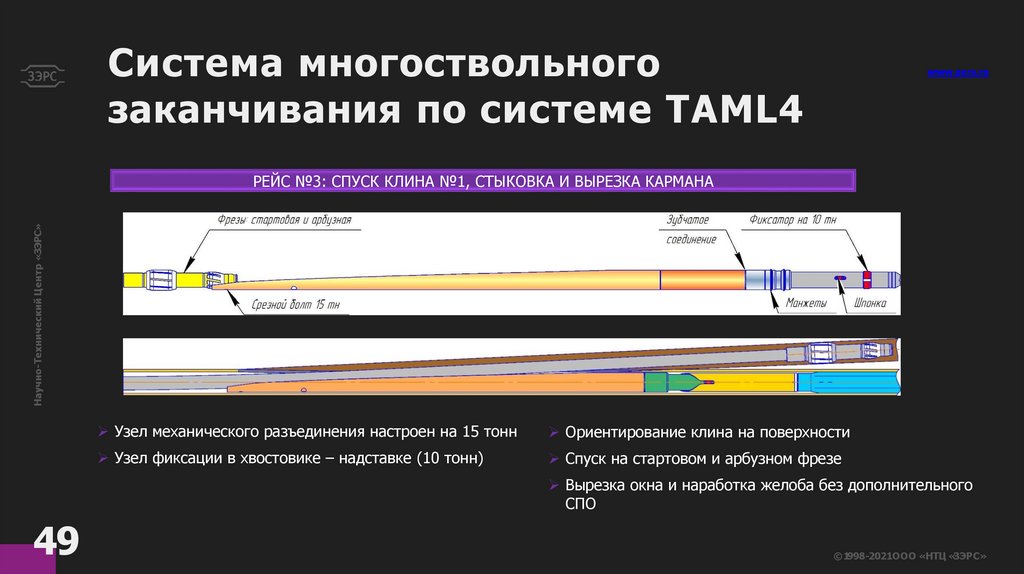

РЕЙС №3: СПУСК КЛИНА №1, СТЫКОВКА И ВЫРЕЗКА КАРМАНА
Узел механического разъединения настроен на 15 тонн
Ориентирование клина на поверхности
Узел фиксации в хвостовике – надставке (10 тонн)
Спуск на стартовом и арбузном фрезе
Вырезка окна и наработка желоба без дополнительного
СПО
49
©1998-2021ООО «НТЦ «ЗЭРС»

50.

Система многоствольного
заканчивания по системе TAML4
www.zers.ru
Научно-Технический Центр «ЗЭРС»

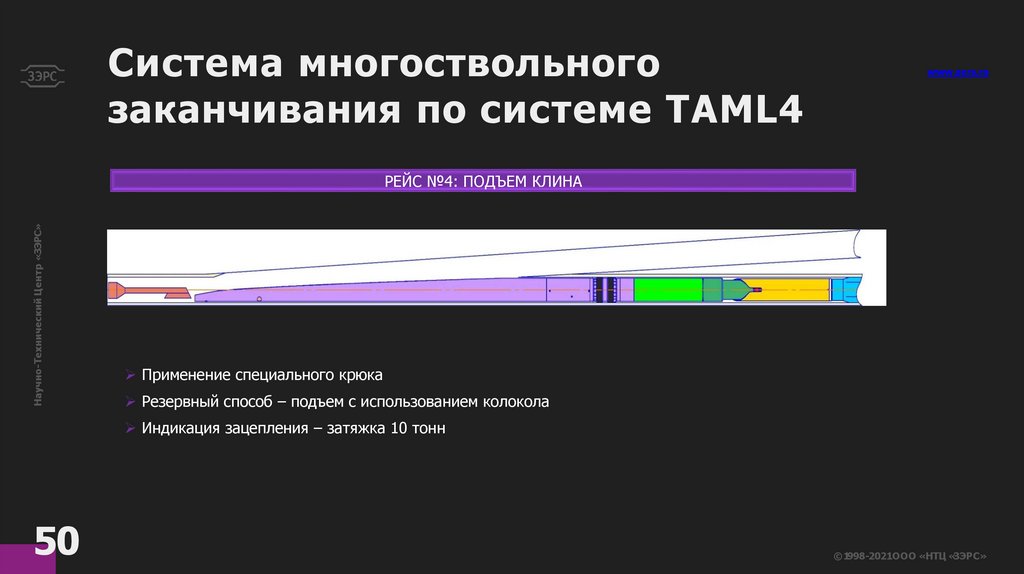

РЕЙС №4: ПОДЪЕМ КЛИНА
Применение специального крюка
Резервный способ – подъем с использованием колокола
Индикация зацепления – затяжка 10 тонн
50
©1998-2021ООО «НТЦ «ЗЭРС»

51.

Система многоствольного
заканчивания по системе TAML4
www.zers.ru
Научно-Технический Центр «ЗЭРС»

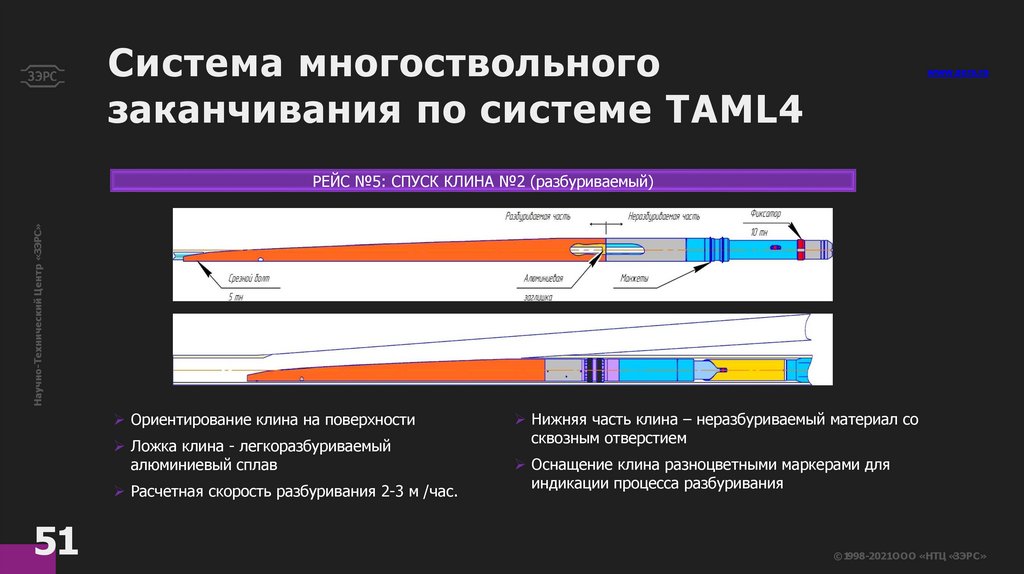

РЕЙС №5: СПУСК КЛИНА №2 (разбуриваемый)
Ориентирование клина на поверхности
Ложка клина - легкоразбуриваемый
алюминиевый сплав
Расчетная скорость разбуривания 2-3 м /час.
51
Нижняя часть клина – неразбуриваемый материал со
сквозным отверстием
Оснащение клина разноцветными маркерами для
индикации процесса разбуривания
©1998-2021ООО «НТЦ «ЗЭРС»

52.

Система многоствольного
заканчивания по системе TAML4
www.zers.ru
Научно-Технический Центр «ЗЭРС»

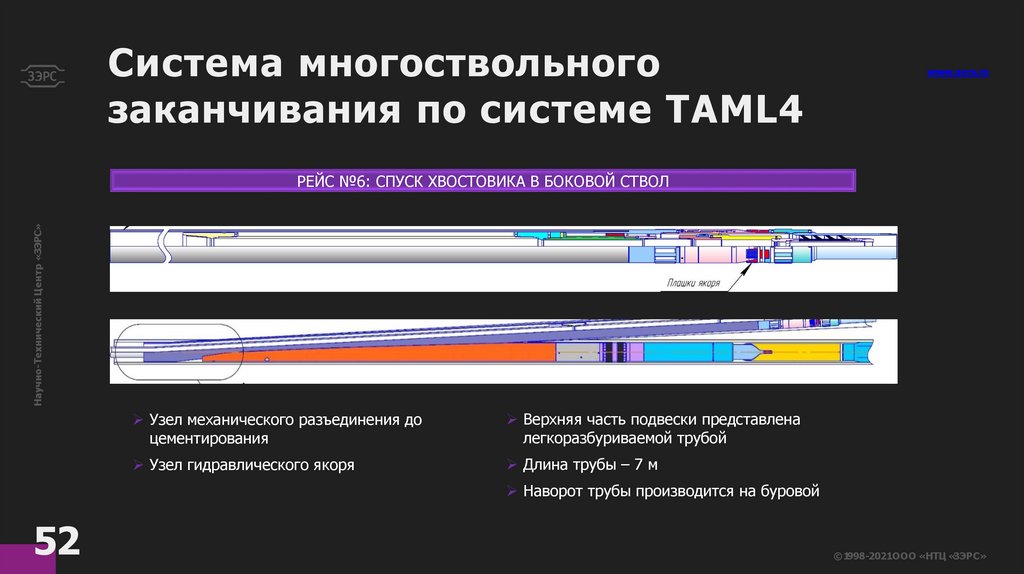

РЕЙС №6: СПУСК ХВОСТОВИКА В БОКОВОЙ СТВОЛ
Узел механического разъединения до
цементирования
Верхняя часть подвески представлена
легкоразбуриваемой трубой
Узел гидравлического якоря
Длина трубы – 7 м
Наворот трубы производится на буровой
52
©1998-2021ООО «НТЦ «ЗЭРС»

53.

Система многоствольного
заканчивания по системе TAML4
www.zers.ru
Научно-Технический Центр «ЗЭРС»

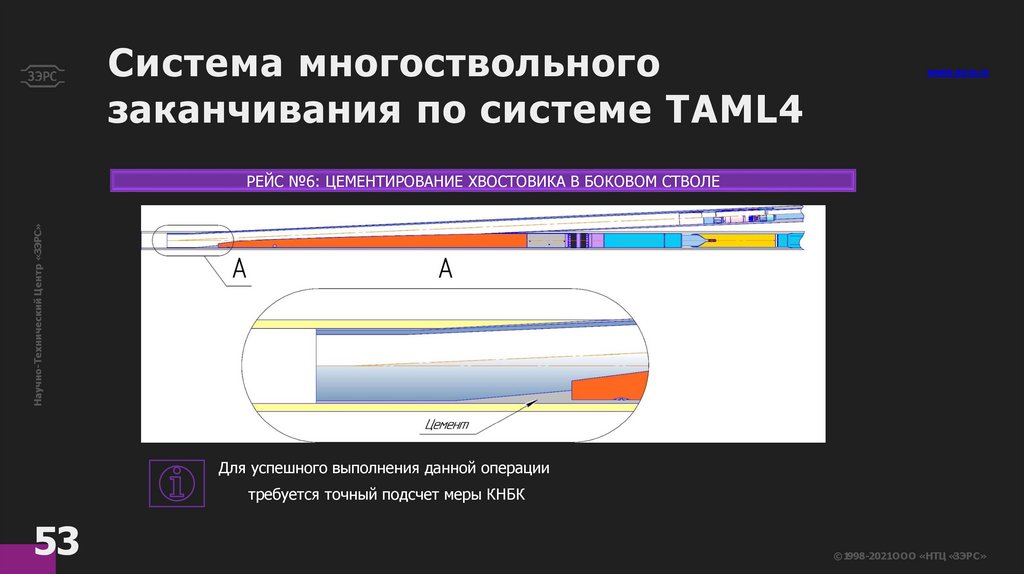

РЕЙС №6: ЦЕМЕНТИРОВАНИЕ ХВОСТОВИКА В БОКОВОМ СТВОЛЕ
Для успешного выполнения данной операции
требуется точный подсчет меры КНБК
53
©1998-2021ООО «НТЦ «ЗЭРС»

54.

Система многоствольного
заканчивания по системе TAML4
www.zers.ru
Научно-Технический Центр «ЗЭРС»

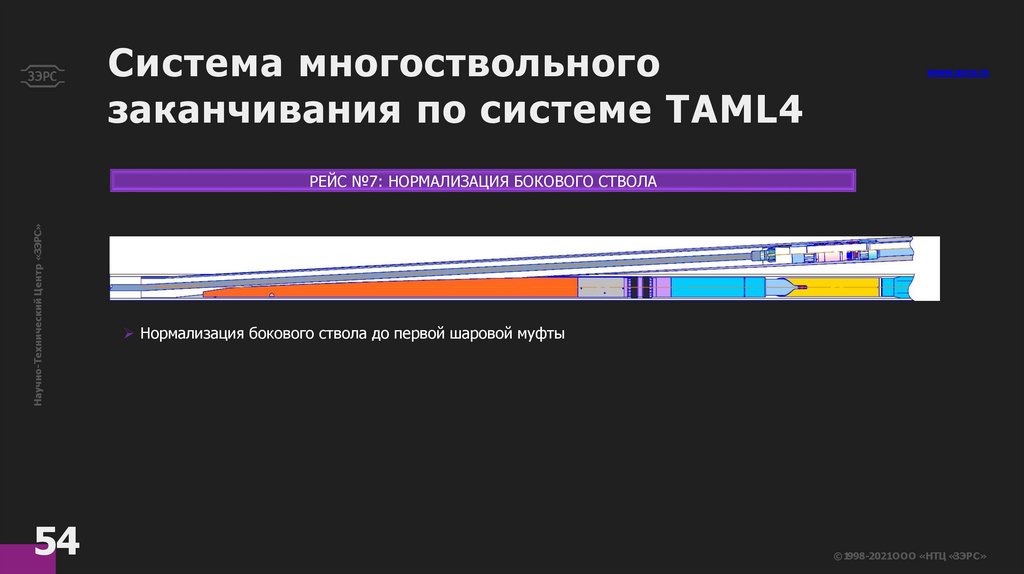

РЕЙС №7: НОРМАЛИЗАЦИЯ БОКОВОГО СТВОЛА
54
Нормализация бокового ствола до первой шаровой муфты
©1998-2021ООО «НТЦ «ЗЭРС»

55.

Система многоствольного
заканчивания по системе TAML4
www.zers.ru
Научно-Технический Центр «ЗЭРС»

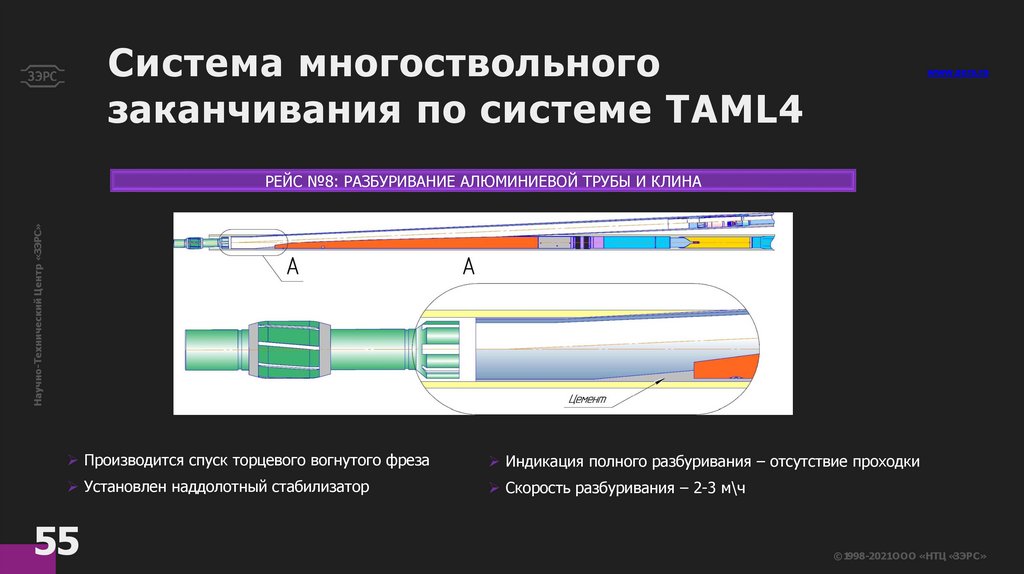

РЕЙС №8: РАЗБУРИВАНИЕ АЛЮМИНИЕВОЙ ТРУБЫ И КЛИНА
Производится спуск торцевого вогнутого фреза
Индикация полного разбуривания – отсутствие проходки
Установлен наддолотный стабилизатор
Скорость разбуривания – 2-3 м\ч
55
©1998-2021ООО «НТЦ «ЗЭРС»

56.

Система многоствольного
заканчивания по системе TAML4
www.zers.ru
Научно-Технический Центр «ЗЭРС»

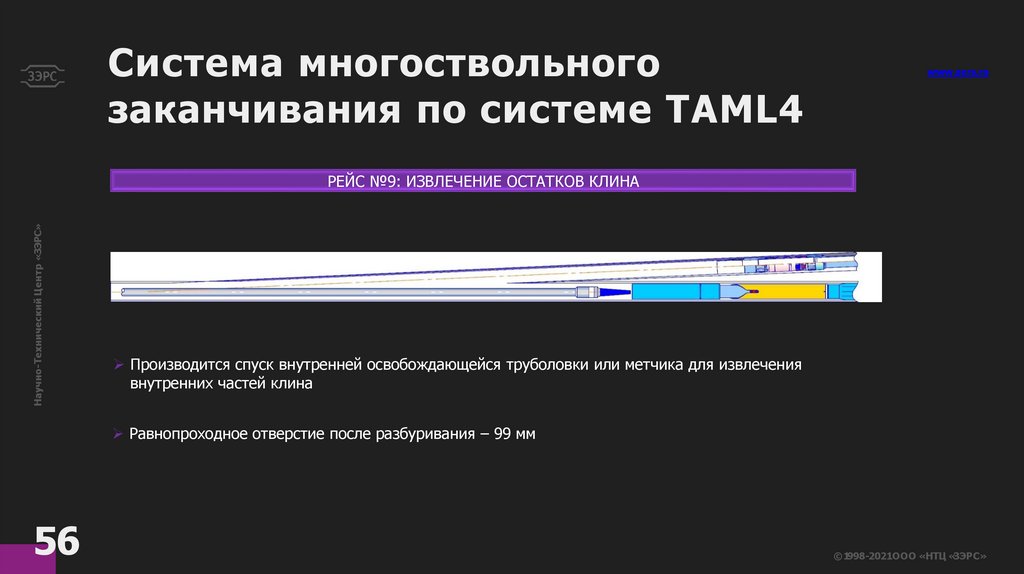

РЕЙС №9: ИЗВЛЕЧЕНИЕ ОСТАТКОВ КЛИНА
Производится спуск внутренней освобождающейся труболовки или метчика для извлечения
внутренних частей клина
Равнопроходное отверстие после разбуривания – 99 мм
56
©1998-2021ООО «НТЦ «ЗЭРС»

57.

Система многоствольного
заканчивания по системе TAML4
www.zers.ru
Научно-Технический Центр «ЗЭРС»

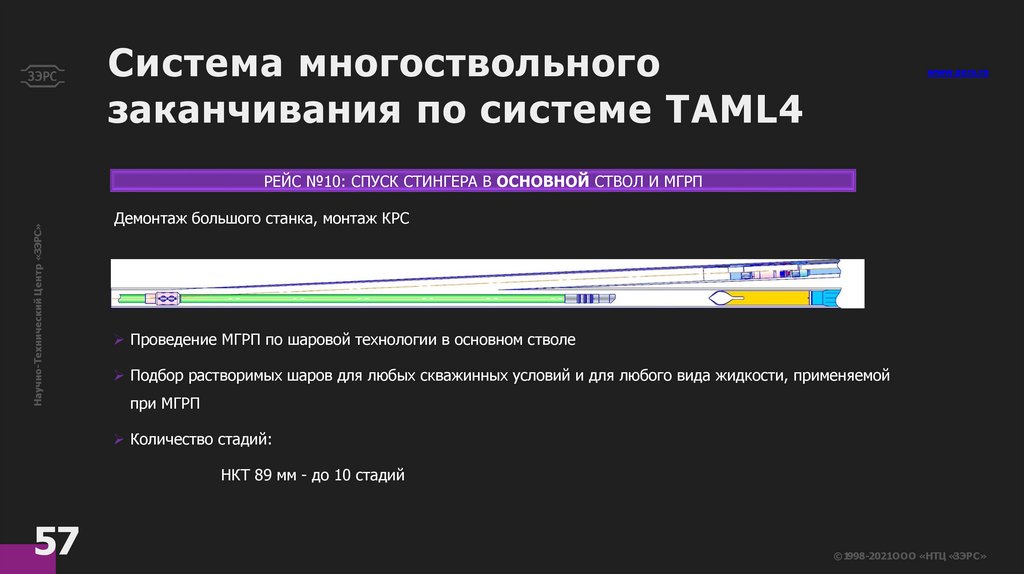

РЕЙС №10: СПУСК СТИНГЕРА В ОСНОВНОЙ СТВОЛ И МГРП
Демонтаж большого станка, монтаж КРС
Проведение МГРП по шаровой технологии в основном стволе
Подбор растворимых шаров для любых скважинных условий и для любого вида жидкости, применяемой
при МГРП
Количество стадий:
НКТ 89 мм - до 10 стадий
57
©1998-2021ООО «НТЦ «ЗЭРС»

58.

Система многоствольного
заканчивания по системе TAML4
www.zers.ru
Научно-Технический Центр «ЗЭРС»

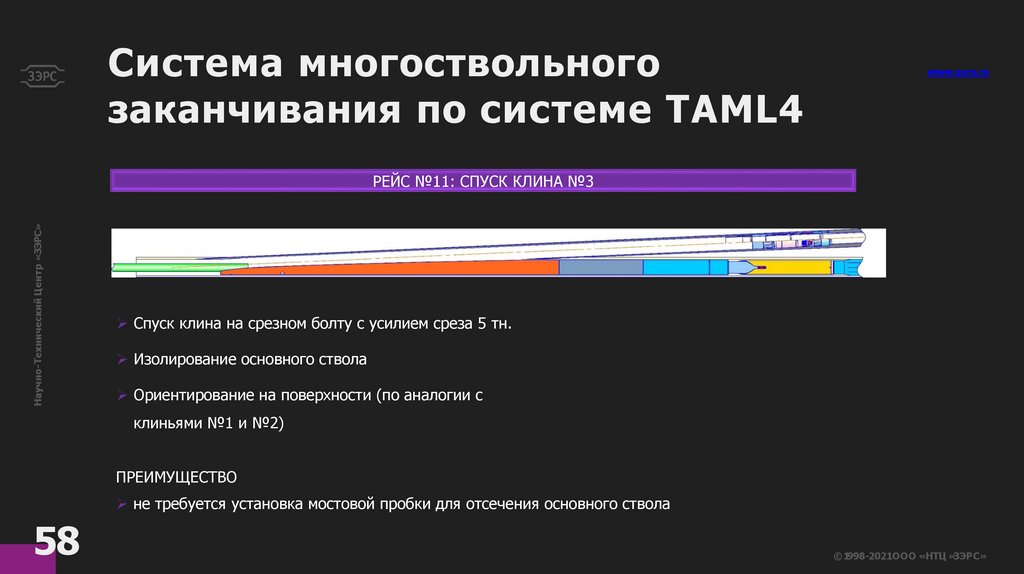

РЕЙС №11: СПУСК КЛИНА №3
Спуск клина на срезном болту с усилием среза 5 тн.
Изолирование основного ствола
Ориентирование на поверхности (по аналогии с
клиньями №1 и №2)
ПРЕИМУЩЕСТВО
не требуется установка мостовой пробки для отсечения основного ствола
58
©1998-2021ООО «НТЦ «ЗЭРС»

59.

Система многоствольного
заканчивания по системе TAML4
www.zers.ru
Научно-Технический Центр «ЗЭРС»

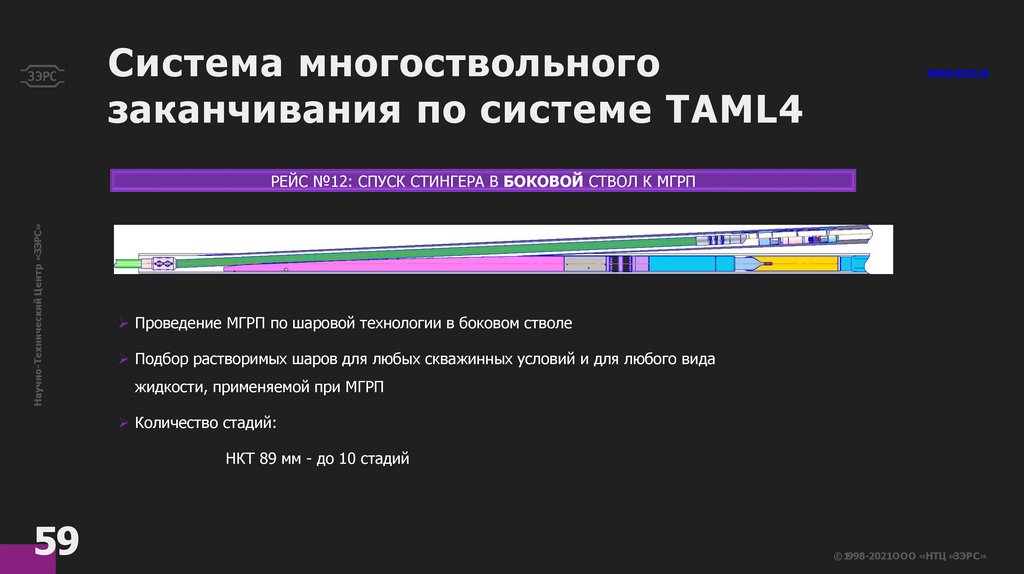

РЕЙС №12: СПУСК СТИНГЕРА В БОКОВОЙ СТВОЛ К МГРП
Проведение МГРП по шаровой технологии в боковом стволе
Подбор растворимых шаров для любых скважинных условий и для любого вида
жидкости, применяемой при МГРП
Количество стадий:
НКТ 89 мм - до 10 стадий
59
©1998-2021ООО «НТЦ «ЗЭРС»

60.

Система многоствольного
заканчивания по системе TAML4
www.zers.ru
Научно-Технический Центр «ЗЭРС»

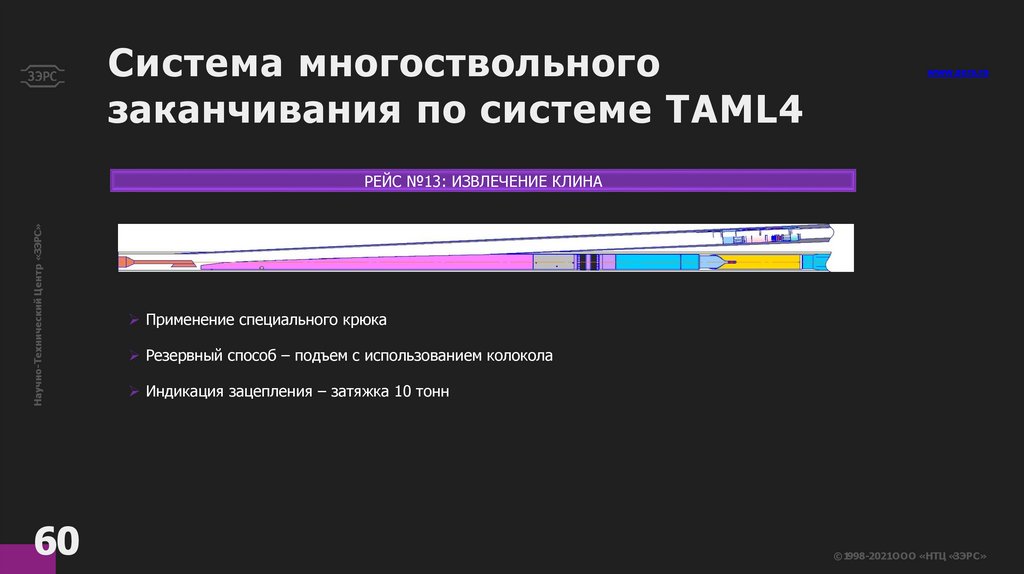

РЕЙС №13: ИЗВЛЕЧЕНИЕ КЛИНА
60
Применение специального крюка
Резервный способ – подъем с использованием колокола
Индикация зацепления – затяжка 10 тонн
©1998-2021ООО «НТЦ «ЗЭРС»

61.

Научно-Технический Центр «ЗЭРС»
Система многоствольного
заканчивания по системе TAML4

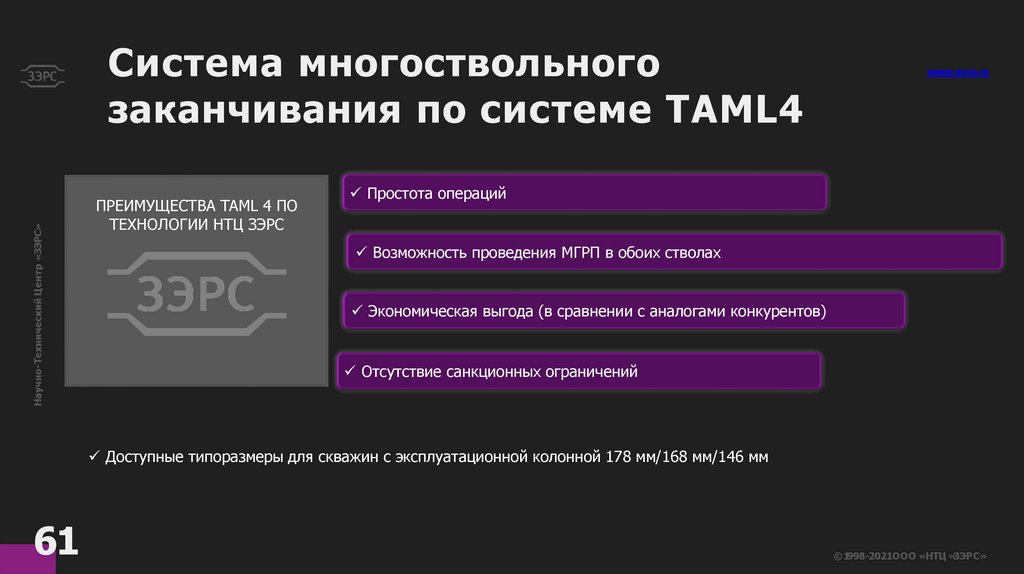

ПРЕИМУЩЕСТВА TAML 4 ПО
ТЕХНОЛОГИИ НТЦ ЗЭРС
www.zers.ru
Простота операций
Возможность проведения МГРП в обоих стволах
Экономическая выгода (в сравнении с аналогами конкурентов)
Отсутствие санкционных ограничений
Доступные типоразмеры для скважин с эксплуатационной колонной 178 мм/168 мм/146 мм
61
©1998-2021ООО «НТЦ «ЗЭРС»

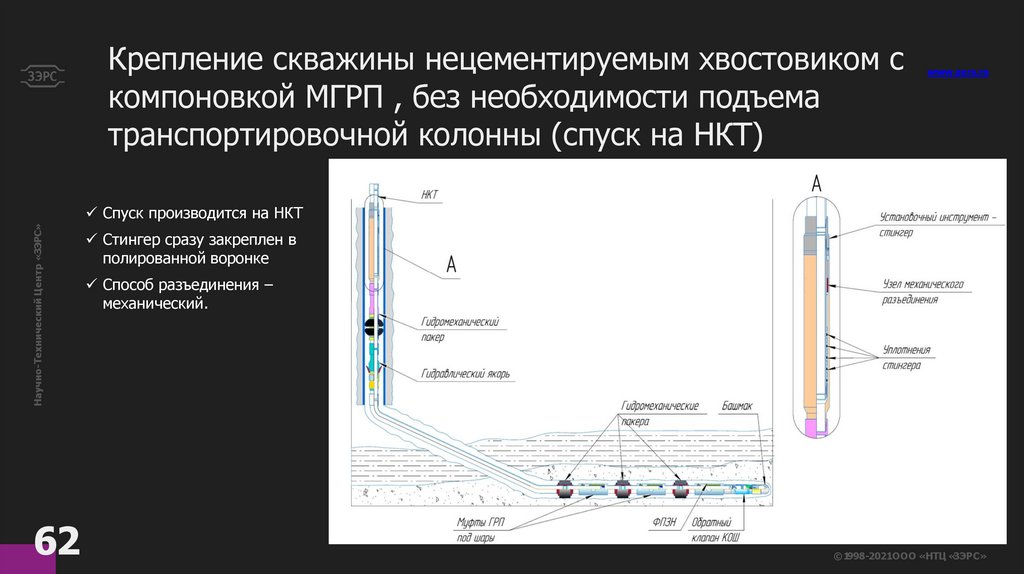

62.

Крепление скважины нецементируемым хвостовиком с
компоновкой МГРП , без необходимости подъема
транспортировочной колонны (спуск на НКТ)
www.zers.ru
Научно-Технический Центр «ЗЭРС»
Спуск производится на НКТ
62
Стингер сразу закреплен в
полированной воронке
Способ разъединения –
механический.
©1998-2021ООО «НТЦ «ЗЭРС»

63.

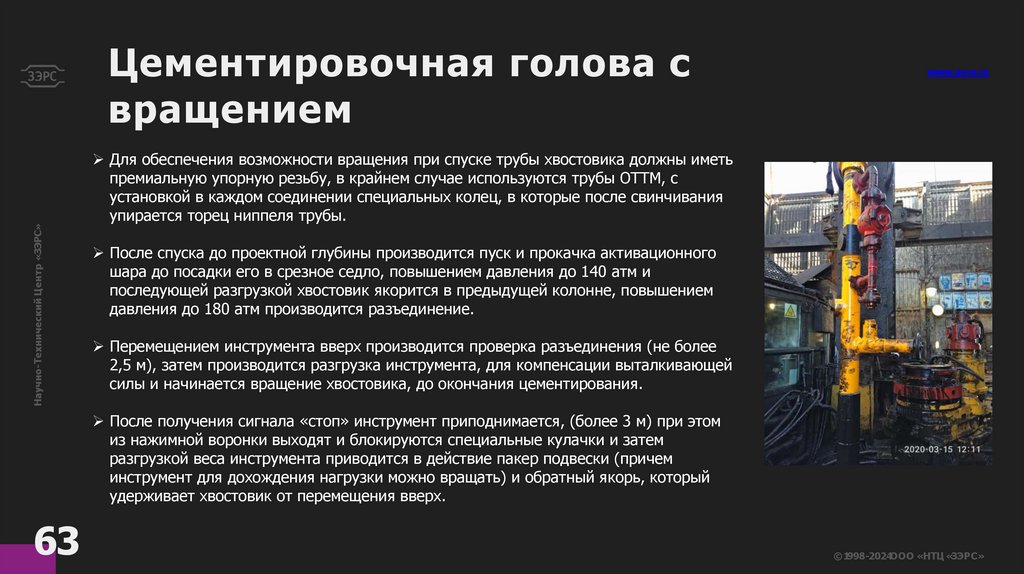

Научно-Технический Центр «ЗЭРС»
Цементировочная голова с
вращением
www.zers.ru
Для обеспечения возможности вращения при спуске трубы хвостовика должны иметь
премиальную упорную резьбу, в крайнем случае используются трубы ОТТМ, с
установкой в каждом соединении специальных колец, в которые после свинчивания
упирается торец ниппеля трубы.
После спуска до проектной глубины производится пуск и прокачка активационного
шара до посадки его в срезное седло, повышением давления до 140 атм и
последующей разгрузкой хвостовик якорится в предыдущей колонне, повышением
давления до 180 атм производится разъединение.
Перемещением инструмента вверх производится проверка разъединения (не более
2,5 м), затем производится разгрузка инструмента, для компенсации выталкивающей
силы и начинается вращение хвостовика, до окончания цементирования.
После получения сигнала «стоп» инструмент приподнимается, (более 3 м) при этом
из нажимной воронки выходят и блокируются специальные кулачки и затем
разгрузкой веса инструмента приводится в действие пакер подвески (причем
инструмент для дохождения нагрузки можно вращать) и обратный якорь, который
удерживает хвостовик от перемещения вверх.
63
©1998-2024ООО «НТЦ «ЗЭРС»

64.

Научно-Технический Центр «ЗЭРС»
www.zers.ru
Оборудование и технологии оказываемые
ООО «НТЦ «ЗЭРС» совместно с
ООО «НьюТек-Сервисез»
64
©1998-2024ООО «НТЦ «ЗЭРС»

65.

Гидравлические Расширители ствола скважины
www.zers.ru
Все оборудование произведено и сертифицировано в соответствии со стандартами API и ISO
Научно-Технический Центр «ЗЭРС»
В случае нештатной ситуации лапы инструмента можно
закрыть о башмак предыдущей колонны
Высококачественные PDC резцы. Лопасти могут быть заменены
без разборки основного инструмента
Расширение в пределах 30-50% от
пилотного диаметра скважины.
65
Прочный корпус из легированной стали марки 4145
Активируется перепадом давления
на долоте или же сбросом шара
Место под установку насадок для очистки плашек от
выбуренной породы, которая может помешать их
втягиванию в корпус расширителя
Инструмент имеет стабилизирующую секцию, что
повышает стабильность инструмента и способствует
снижению вибраций
©1998-2024ООО «НТЦ «ЗЭРС»

66.

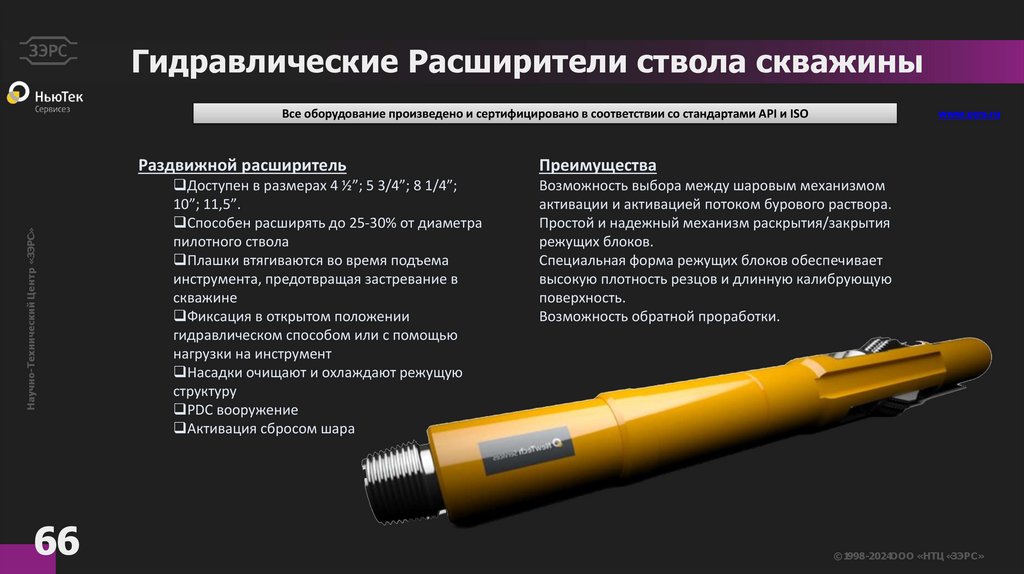

Гидравлические Расширители ствола скважины
www.zers.ru
Все оборудование произведено и сертифицировано в соответствии со стандартами API и ISO
Научно-Технический Центр «ЗЭРС»
Раздвижной расширитель
66
Доступен в размерах 4 ½”; 5 3/4”; 8 1/4”;
10”; 11,5”.
Способен расширять до 25-30% от диаметра
пилотного ствола
Плашки втягиваются во время подъема
инструмента, предотвращая застревание в
скважине
Фиксация в открытом положении
гидравлическом способом или с помощью
нагрузки на инструмент
Насадки очищают и охлаждают режущую
структуру
PDC вооружение
Активация сбросом шара
Преимущества
Возможность выбора между шаровым механизмом
активации и активацией потоком бурового раствора.
Простой и надежный механизм раскрытия/закрытия
режущих блоков.
Специальная форма режущих блоков обеспечивает
высокую плотность резцов и длинную калибрующую
поверхность.
Возможность обратной проработки.
©1998-2024ООО «НТЦ «ЗЭРС»

67.

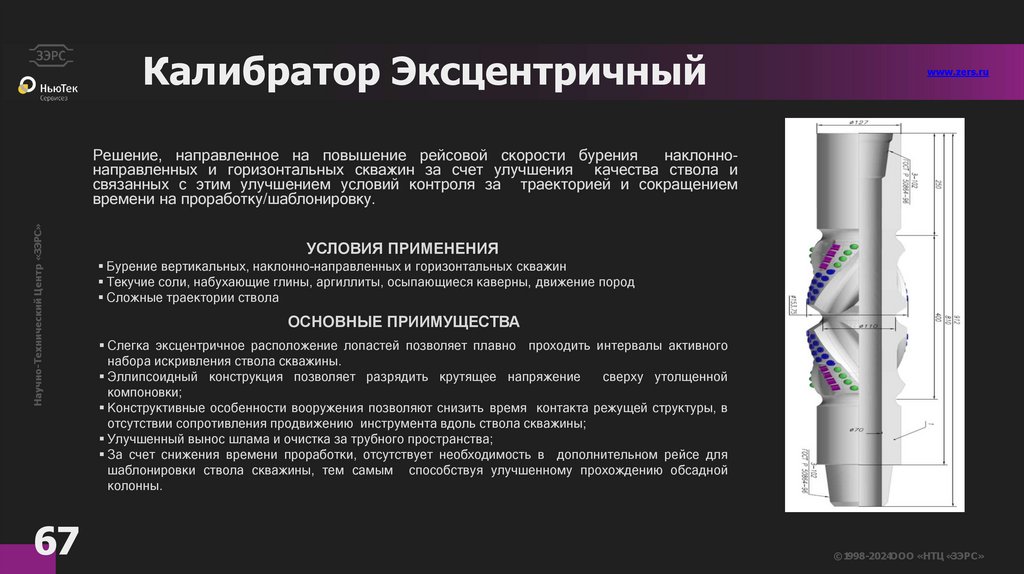

Калибратор Эксцентричный
www.zers.ru
Научно-Технический Центр «ЗЭРС»
Решение, направленное на повышение рейсовой скорости бурения
наклоннонаправленных и горизонтальных скважин за счет улучшения качества ствола и
связанных с этим улучшением условий контроля за траекторией и сокращением
времени на проработку/шаблонировку.
67
УСЛОВИЯ ПРИМЕНЕНИЯ
Бурение вертикальных, наклонно-направленных и горизонтальных скважин
Текучие соли, набухающие глины, аргиллиты, осыпающиеся каверны, движение пород
Сложные траектории ствола
ОСНОВНЫЕ ПРИИМУЩЕСТВА
Слегка эксцентричное расположение лопастей позволяет плавно проходить интервалы активного
набора искривления ствола скважины.
Эллипсоидный конструкция позволяет разрядить крутящее напряжение
сверху утолщенной
компоновки;
Конструктивные особенности вооружения позволяют снизить время контакта режущей структуры, в
отсутствии сопротивления продвижению инструмента вдоль ствола скважины;
Улучшенный вынос шлама и очистка за трубного пространства;
За счет снижения времени проработки, отсутствует необходимость в дополнительном рейсе для
шаблонировки ствола скважины, тем самым способствуя улучшенному прохождению обсадной
колонны.
©1998-2024ООО «НТЦ «ЗЭРС»

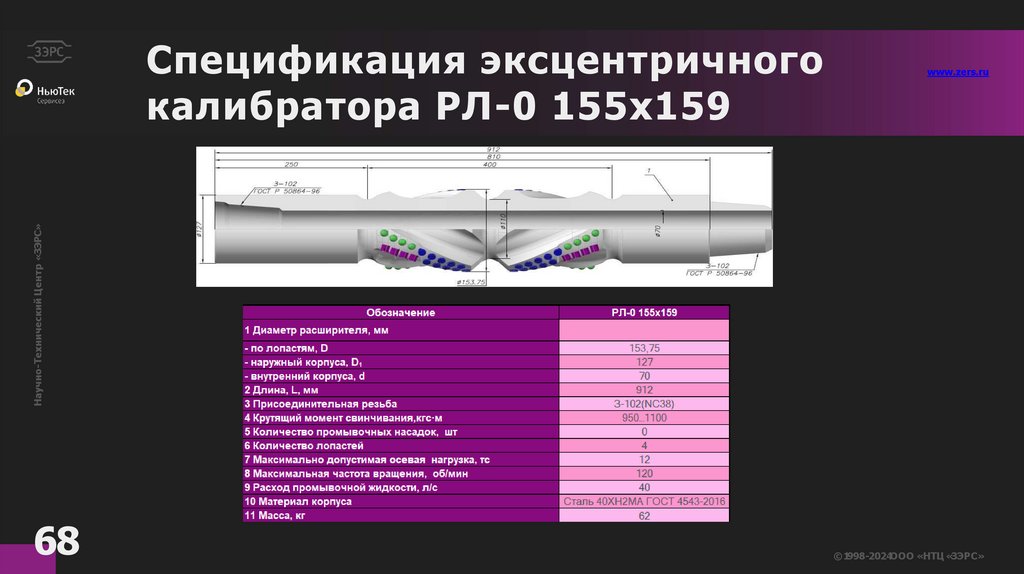

68.

www.zers.ru
Научно-Технический Центр «ЗЭРС»
Спецификация эксцентричного
калибратора РЛ-0 155x159
68
©1998-2024ООО «НТЦ «ЗЭРС»

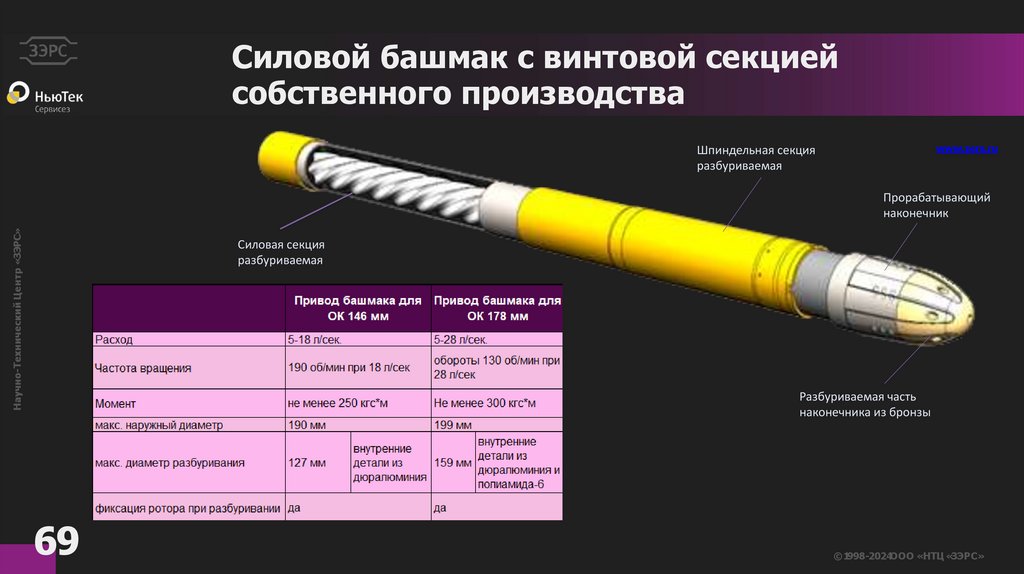

69.

Силовой башмак с винтовой секцией
собственного производства
www.zers.ru
Шпиндельная секция
разбуриваемая
Научно-Технический Центр «ЗЭРС»
Прорабатывающий
наконечник
Силовая секция
разбуриваемая
Разбуриваемая часть
наконечника из бронзы
69
©1998-2024ООО «НТЦ «ЗЭРС»

70.

Научно-Технический Центр «ЗЭРС»
Спасибо за внимание
www.zers.ru
