Воздушные линии 110 кВ с применением самонесущего изолированного провода СИП-7

1.

Воздушные линии 110 кВ
с применением самонесущего
изолированного провода СИП-7

2.

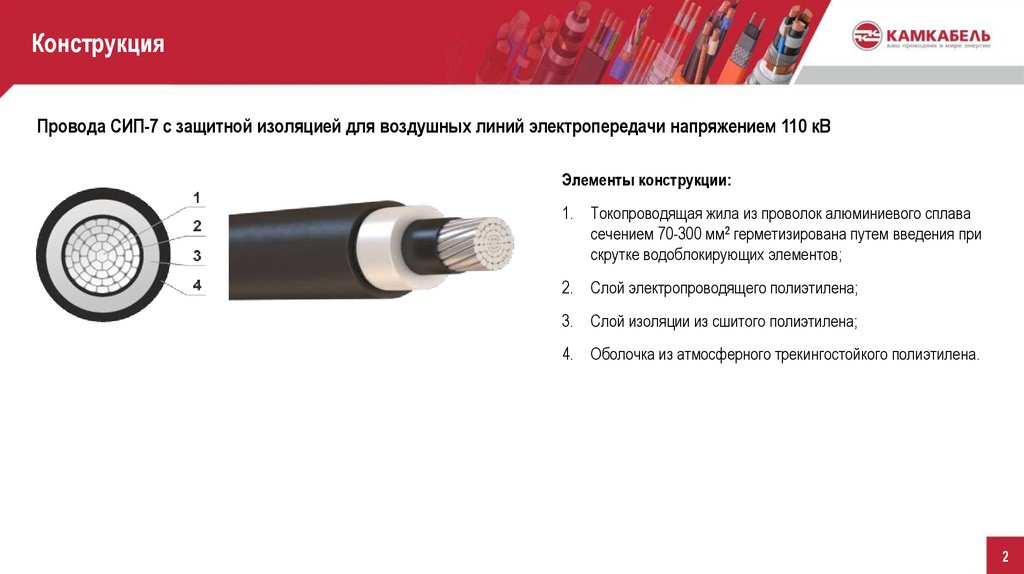

Конструкция
Провода СИП-7 с защитной изоляцией для воздушных линий электропередачи напряжением 110 кВ
Элементы конструкции:
1.
Токопроводящая жила из проволок алюминиевого сплава
сечением 70-300 мм2 герметизирована путем введения при
скрутке водоблокирующих элементов;
2.
Слой электропроводящего полиэтилена;
3.
Слой изоляции из сшитого полиэтилена;
4.
Оболочка из атмосферного трекингостойкого полиэтилена.
2

3.

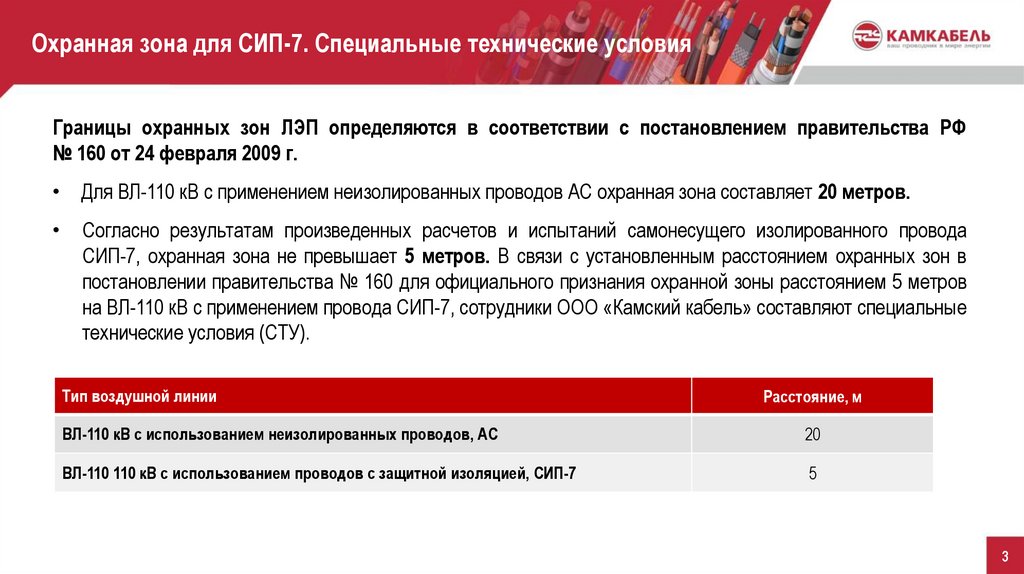

Охранная зона для СИП-7. Специальные технические условия
Границы охранных зон ЛЭП определяются в соответствии с постановлением правительства РФ
№ 160 от 24 февраля 2009 г.
• Для ВЛ-110 кВ с применением неизолированных проводов АС охранная зона составляет 20 метров.
Согласно результатам произведенных расчетов и испытаний самонесущего изолированного провода
СИП-7, охранная зона не превышает 5 метров. В связи с установленным расстоянием охранных зон в
постановлении правительства № 160 для официального признания охранной зоны расстоянием 5 метров
на ВЛ-110 кВ с применением провода СИП-7, сотрудники ООО «Камский кабель» составляют специальные
технические условия (СТУ).
Тип воздушной линии
Расстояние, м
ВЛ-110 кВ с использованием неизолированных проводов, АС
20
ВЛ-110 110 кВ с использованием проводов с защитной изоляцией, СИП-7
5
3

4.

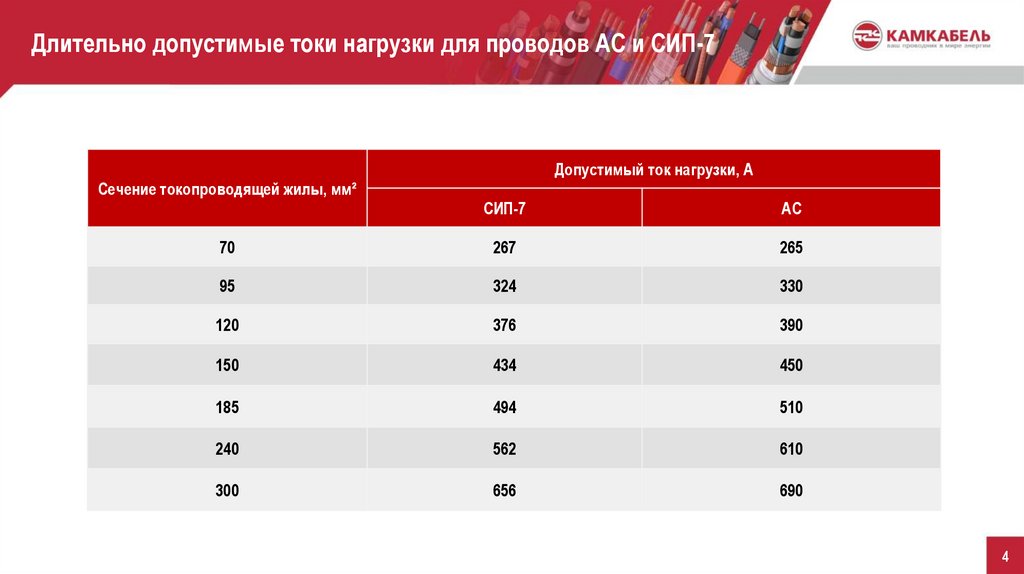

Длительно допустимые токи нагрузки для проводов АС и СИП-7
Сечение токопроводящей жилы, мм²
Допустимый ток нагрузки, А
СИП-7
АС
70
267
265
95
324
330
120
376
390
150
434
450
185
494
510
240
562
610
300
656
690
4

5.

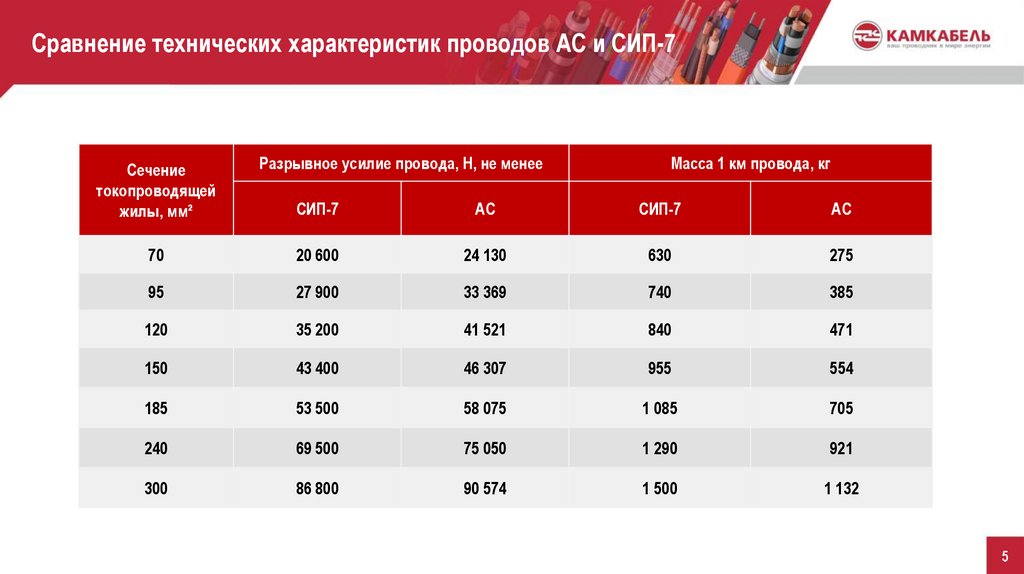

Сравнение технических характеристик проводов АС и СИП-7
Сечение
токопроводящей
жилы, мм²
Разрывное усилие провода, Н, не менее
Масса 1 км провода, кг
СИП-7
АС
СИП-7
АС
70
20 600
24 130
630
275
95
27 900
33 369
740
385
120
35 200
41 521
840
471
150
43 400
46 307
955
554
185
53 500
58 075
1 085
705
240
69 500
75 050
1 290
921
300
86 800
90 574
1 500
1 132
5

6.

Линейная арматура и опоры ВЛЗ-110 кВ на СИП-7

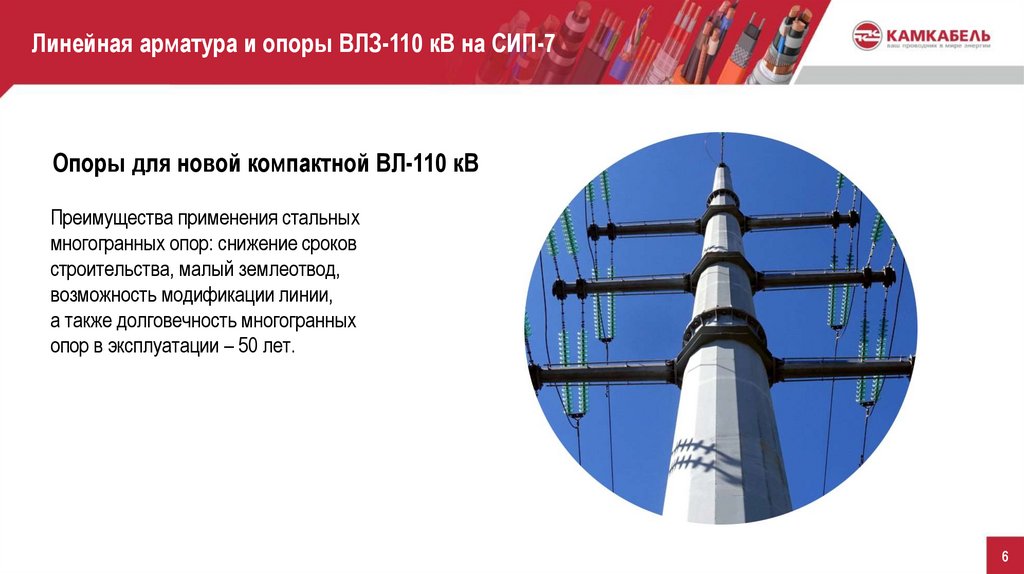

Опоры для новой компактной ВЛ-110 кВ
Преимущества применения стальных
многогранных опор: снижение сроков
строительства, малый землеотвод,
возможность модификации линии,
а также долговечность многогранных
опор в эксплуатации – 50 лет.
6

7.

Линейная арматура и опоры ВЛЗ-110 кВ на СИП-7

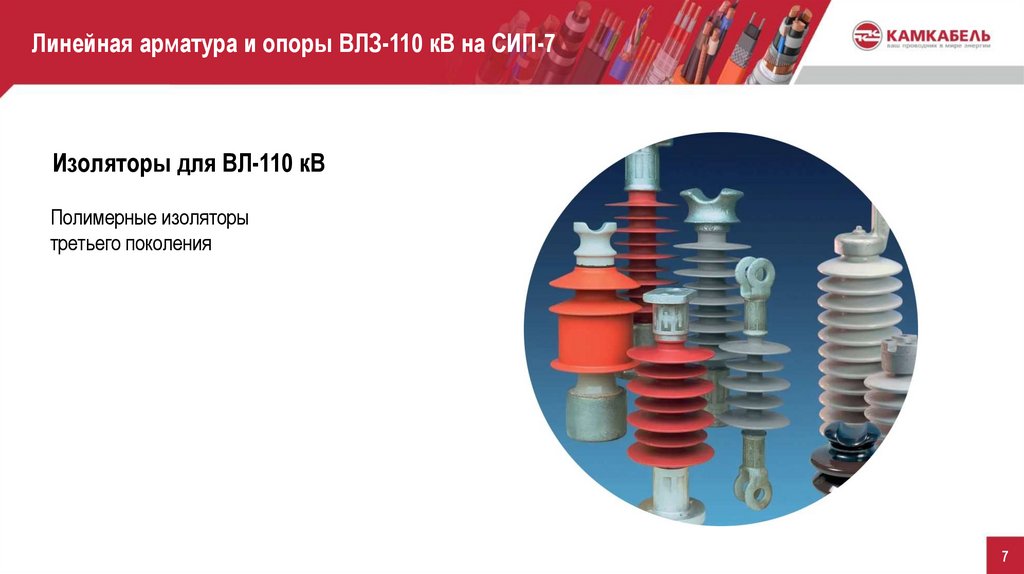

Изоляторы для ВЛ-110 кВ
Полимерные изоляторы
третьего поколения
7

8.

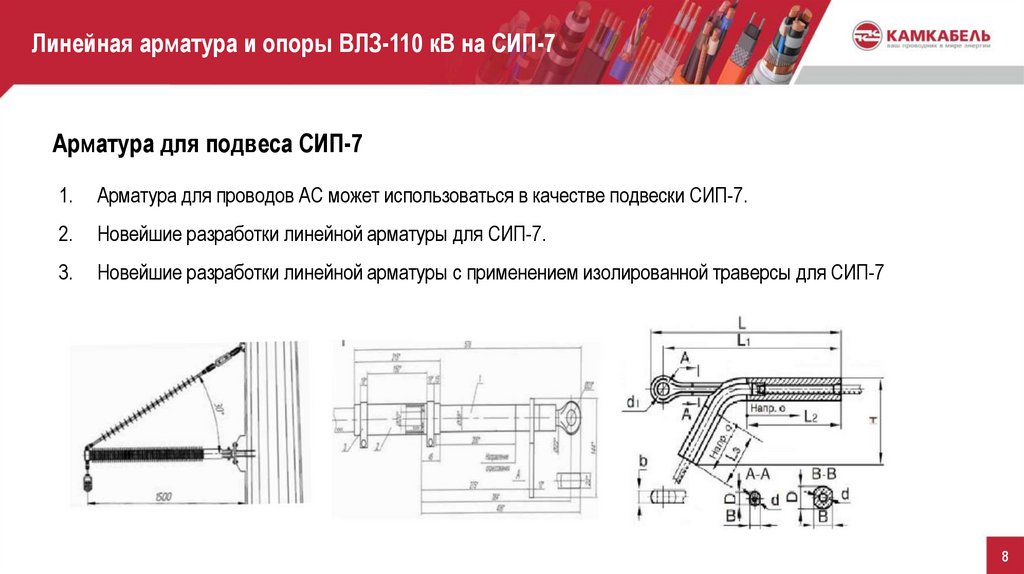

Линейная арматура и опоры ВЛЗ-110 кВ на СИП-7
Арматура для подвеса СИП-7
1.
Арматура для проводов АС может использоваться в качестве подвески СИП-7.
2.
Новейшие разработки линейной арматуры для СИП-7.
3.
Новейшие разработки линейной арматуры с применением изолированной траверсы для СИП-7
8

9.

Технико-экономическое обоснование применения провода СИП-7

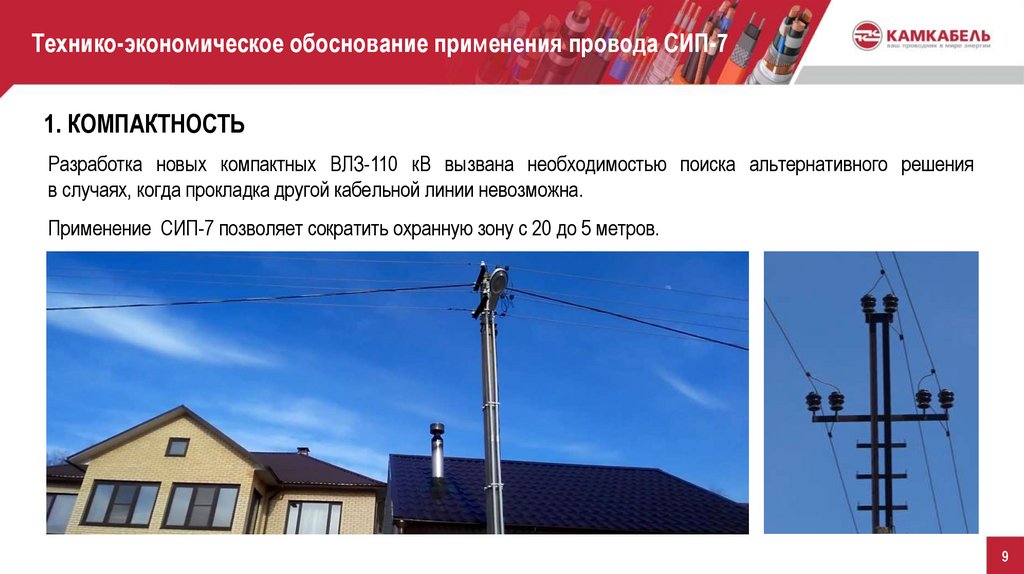

1. КОМПАКТНОСТЬ
Разработка новых компактных ВЛЗ-110 кВ вызвана необходимостью поиска альтернативного решения
в случаях, когда прокладка другой кабельной линии невозможна.
Применение СИП-7 позволяет сократить охранную зону с 20 до 5 метров.
9

10.

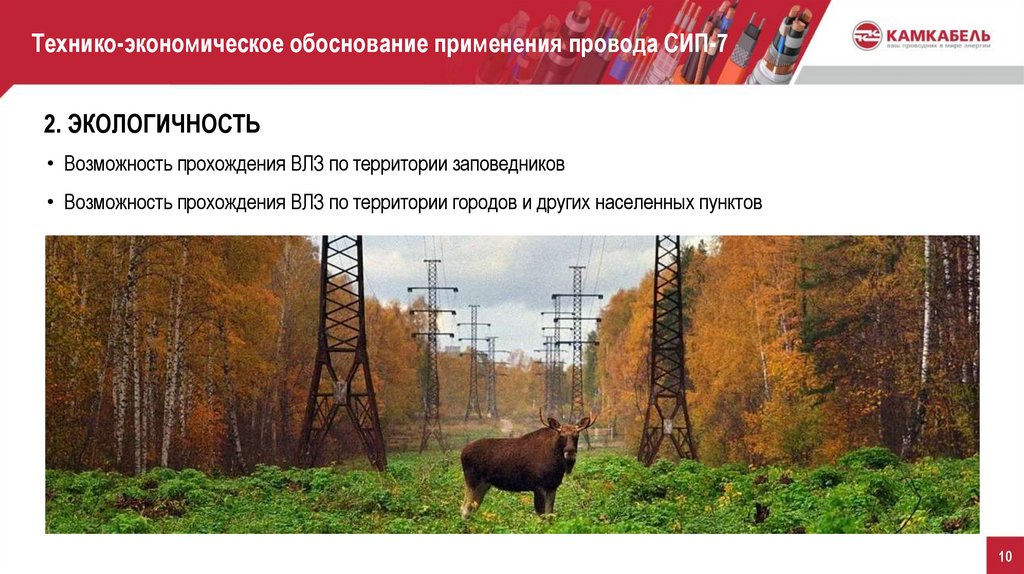

Технико-экономическое обоснование применения провода СИП-7
2. ЭКОЛОГИЧНОСТЬ
• Возможность прохождения ВЛЗ по территории заповедников
• Возможность прохождения ВЛЗ по территории городов и других населенных пунктов
10

11.

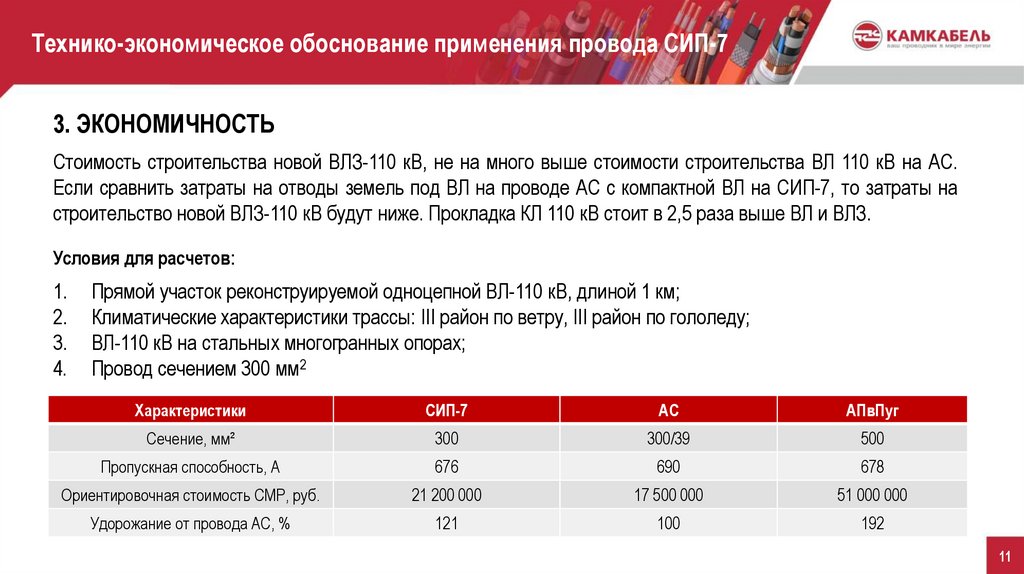

Технико-экономическое обоснование применения провода СИП-7
3. ЭКОНОМИЧНОСТЬ
Стоимость строительства новой ВЛЗ-110 кВ, не на много выше стоимости строительства ВЛ 110 кВ на АС.
Если сравнить затраты на отводы земель под ВЛ на проводе АС с компактной ВЛ на СИП-7, то затраты на
строительство новой ВЛЗ-110 кВ будут ниже. Прокладка КЛ 110 кВ стоит в 2,5 раза выше ВЛ и ВЛЗ.
Условия для расчетов:
1.
2.
3.
4.
Прямой участок реконструируемой одноцепной ВЛ-110 кВ, длиной 1 км;
Климатические характеристики трассы: III район по ветру, III район по гололеду;
ВЛ-110 кВ на стальных многогранных опорах;
Провод сечением 300 мм2
Характеристики
СИП-7
АС
АПвПуг
Сечение, мм²
300
300/39
500
Пропускная способность, А
676
690
678
Ориентировочная стоимость СМР, руб.
21 200 000
17 500 000
51 000 000
Удорожание от провода АС, %
121
100
192
11

12.

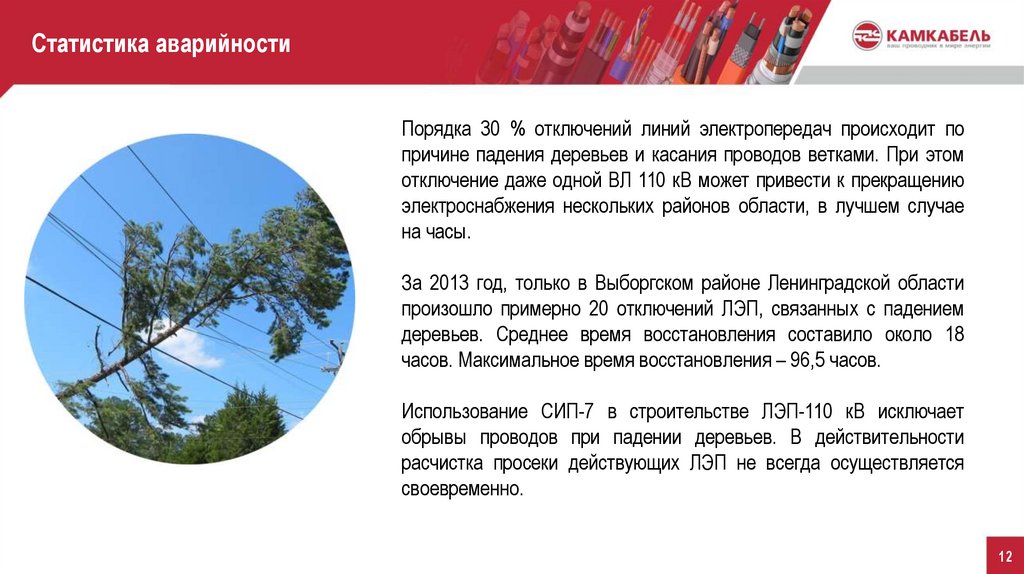

Статистика аварийности
Порядка 30 % отключений линий электропередач происходит по
причине падения деревьев и касания проводов ветками. При этом
отключение даже одной ВЛ 110 кВ может привести к прекращению
электроснабжения нескольких районов области, в лучшем случае
на часы.
За 2013 год, только в Выборгском районе Ленинградской области
произошло примерно 20 отключений ЛЭП, связанных с падением
деревьев. Среднее время восстановления составило около 18
часов. Максимальное время восстановления – 96,5 часов.
Использование СИП-7 в строительстве ЛЭП-110 кВ исключает
обрывы проводов при падении деревьев. В действительности
расчистка просеки действующих ЛЭП не всегда осуществляется
своевременно.
12

13.

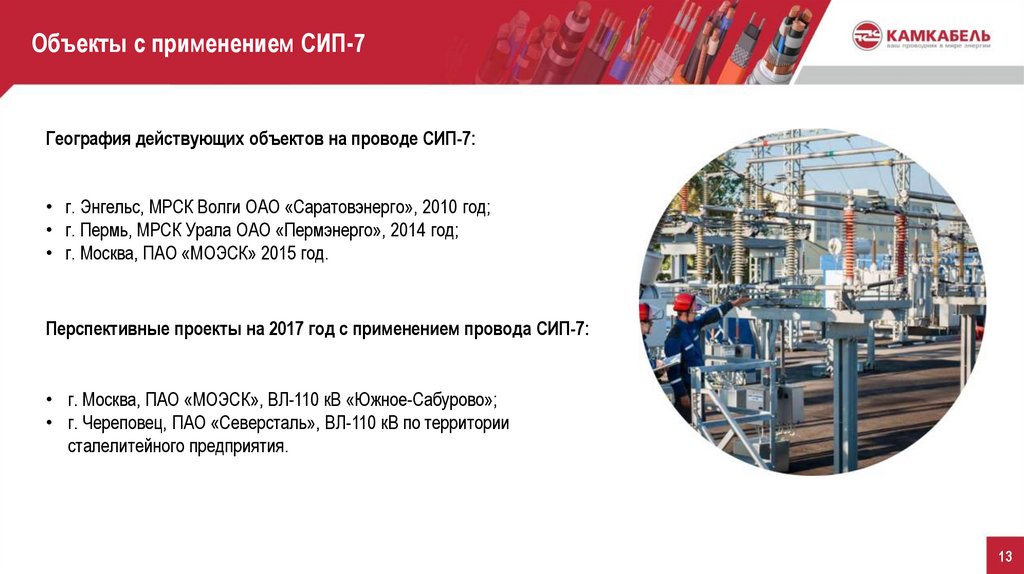

Объекты с применением СИП-7
География действующих объектов на проводе СИП-7:
• г. Энгельс, МРСК Волги ОАО «Саратовэнерго», 2010 год;
• г. Пермь, МРСК Урала ОАО «Пермэнерго», 2014 год;
• г. Москва, ПАО «МОЭСК» 2015 год.
Перспективные проекты на 2017 год с применением провода СИП-7:
• г. Москва, ПАО «МОЭСК», ВЛ-110 кВ «Южное-Сабурово»;
• г. Череповец, ПАО «Северсталь», ВЛ-110 кВ по территории
сталелитейного предприятия.
13

14.

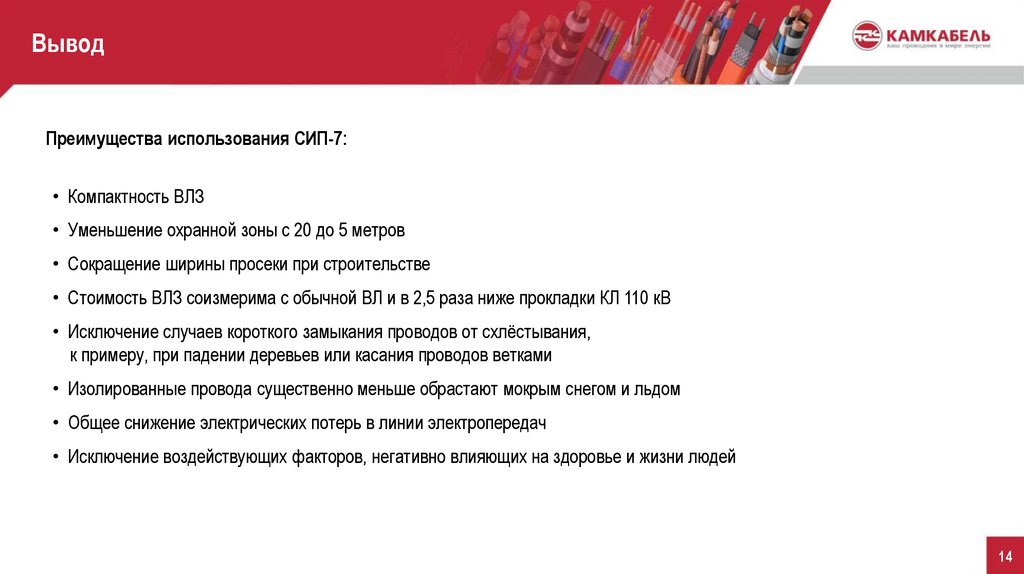

Вывод
Преимущества использования СИП-7:
• Компактность ВЛЗ
• Уменьшение охранной зоны с 20 до 5 метров
• Сокращение ширины просеки при строительстве
• Стоимость ВЛЗ соизмерима с обычной ВЛ и в 2,5 раза ниже прокладки КЛ 110 кВ
• Исключение случаев короткого замыкания проводов от схлёстывания,
к примеру, при падении деревьев или касания проводов ветками
• Изолированные провода существенно меньше обрастают мокрым снегом и льдом
• Общее снижение электрических потерь в линии электропередач
• Исключение воздействующих факторов, негативно влияющих на здоровье и жизни людей
14

15.

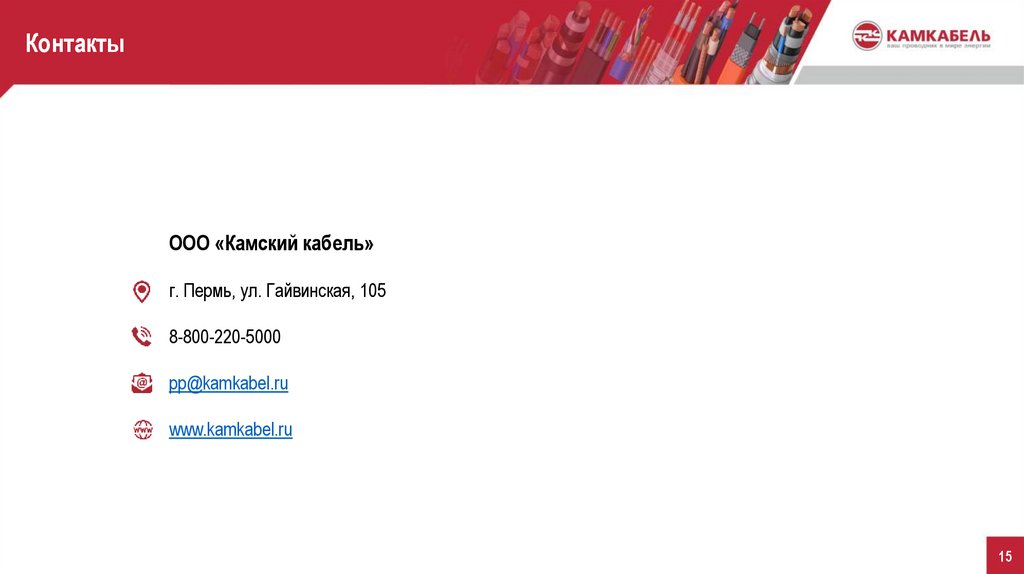

Контакты
ООО «Камский кабель»
г. Пермь, ул. Гайвинская, 105
8-800-220-5000
pp@kamkabel.ru
www.kamkabel.ru
15
