Сопротивление. Зависимость сопротивления от температуры

1.

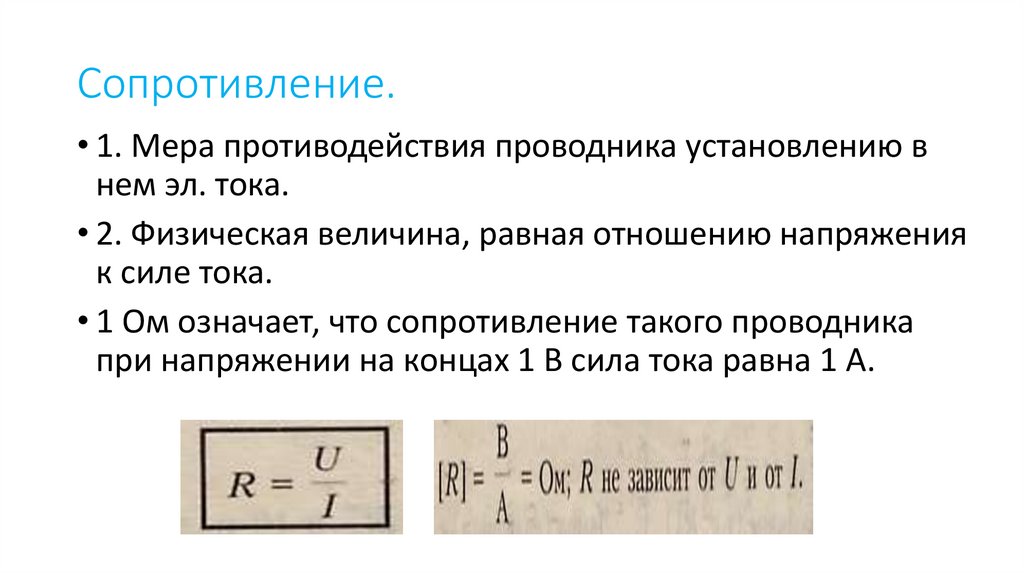

Сопротивление.
• 1. Мера противодействия проводника установлению в
нем эл. тока.
• 2. Физическая величина, равная отношению напряжения
к силе тока.
• 1 Ом означает, что сопротивление такого проводника
при напряжении на концах 1 В сила тока равна 1 А.

2.

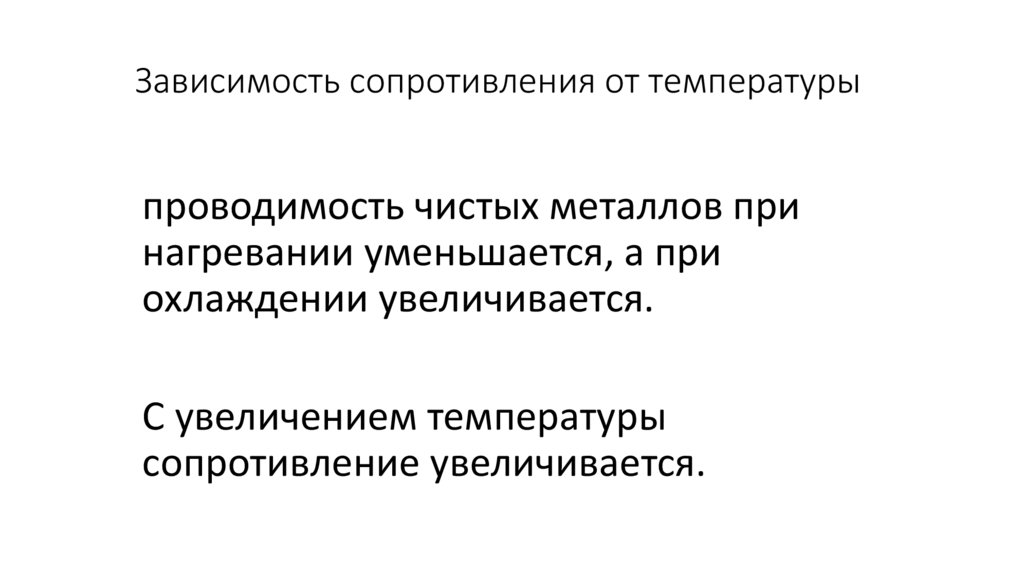

Зависимость сопротивления от температуры
проводимость чистых металлов при
нагревании уменьшается, а при
охлаждении увеличивается.
С увеличением температуры
сопротивление увеличивается.

3.

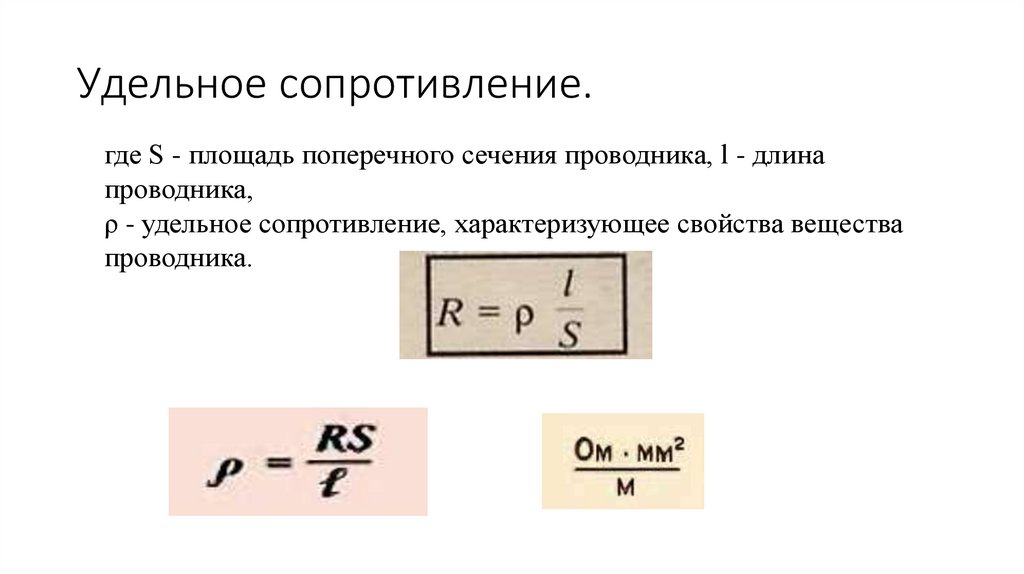

Удельное сопротивление.
где S - площадь поперечного сечения проводника, l - длина
проводника,
ρ - удельное сопротивление, характеризующее свойства вещества
проводника.

4.

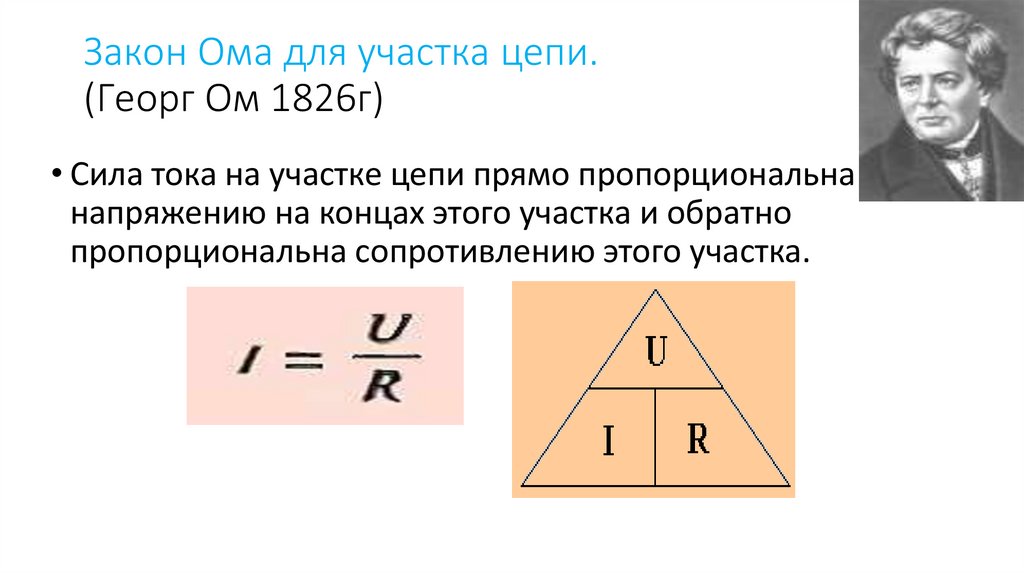

Закон Ома для участка цепи.
(Георг Ом 1826г)
• Сила тока на участке цепи прямо пропорциональна
напряжению на концах этого участка и обратно
пропорциональна сопротивлению этого участка.

5.

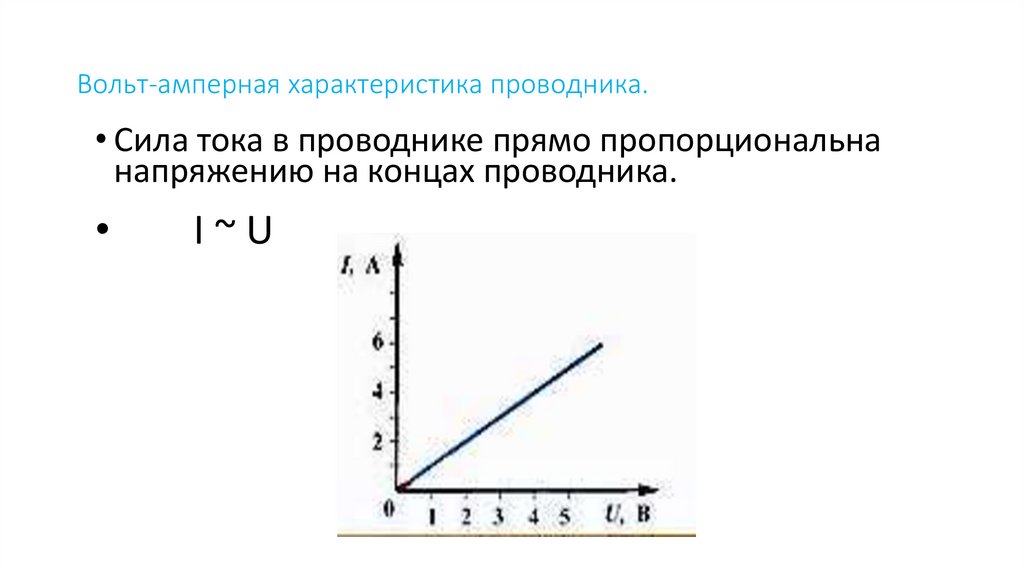

Вольт-амперная характеристика проводника.
• Сила тока в проводнике прямо пропорциональна
напряжению на концах проводника.
I~U

6.

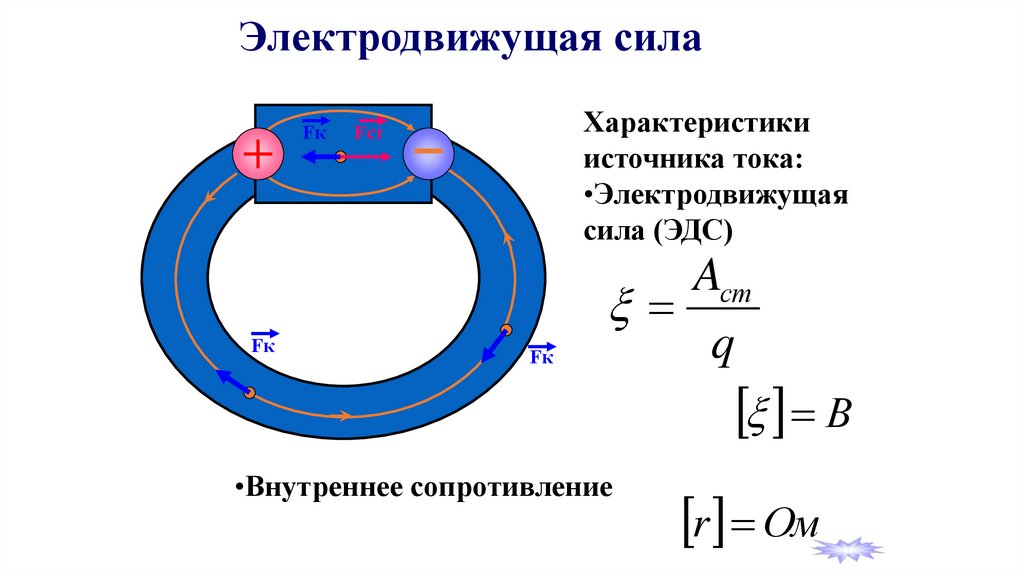

Электродвижущая сила
Fк
Fк
Характеристики
источника тока:
•Электродвижущая
сила (ЭДС)
Fст
Fк
Aст
q
В
•Внутреннее сопротивление
r Ом

7.

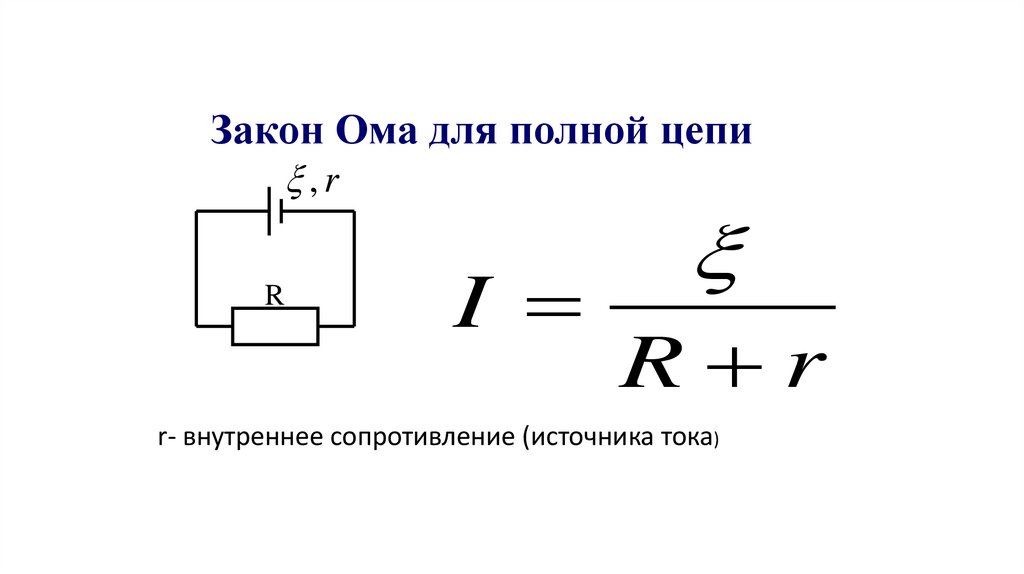

Закон Ома для полной цепи
,r
R
I
R r
r- внутреннее сопротивление (источника тока)
