Оптические линзовые приборы. Физика. 9 класс

1.

"Оптические
линзовые приборы"
Физика 9 класс

2.

Оптические приборы –
устройства, в которых
электромагнитное
излучение
преобразуется для
нормального восприятия
его человеческим
глазом.
ОЕТЕЛПСК ОТААОРФАППТ -

3.

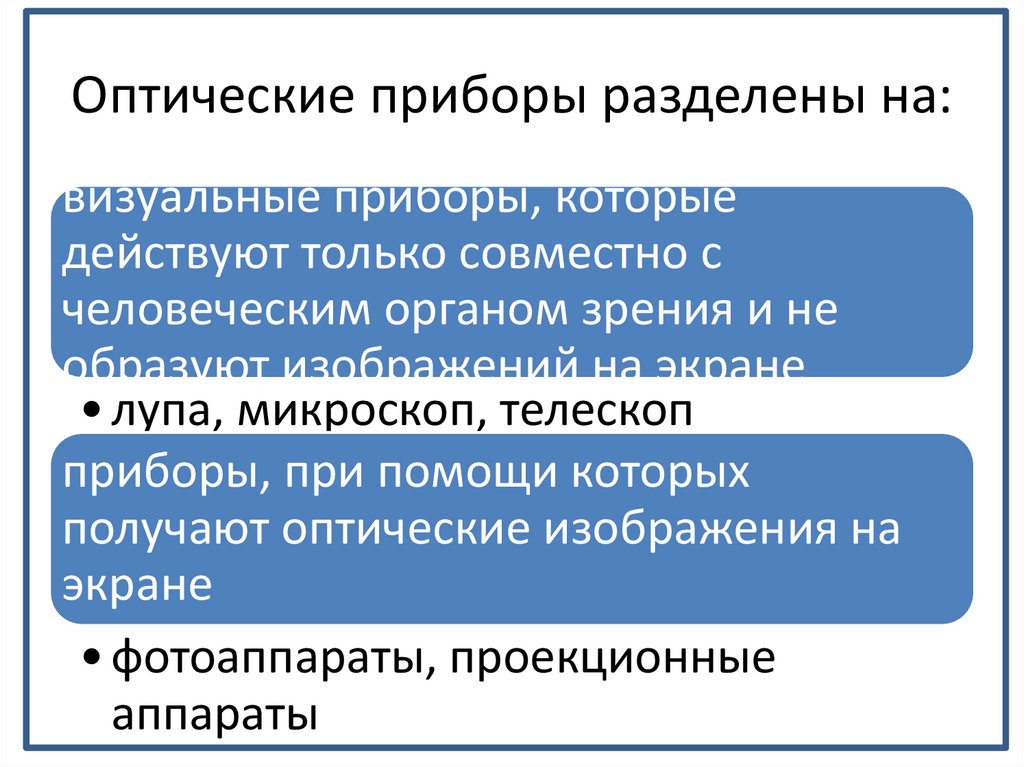

Оптические приборы разделены на:
визуальные приборы, которые
действуют только совместно с
человеческим органом зрения и не
образуют изображений на экране
• лупа, микроскоп, телескоп
приборы, при помощи которых
получают оптические изображения на
экране
• фотоаппараты, проекционные
аппараты

4.

5.

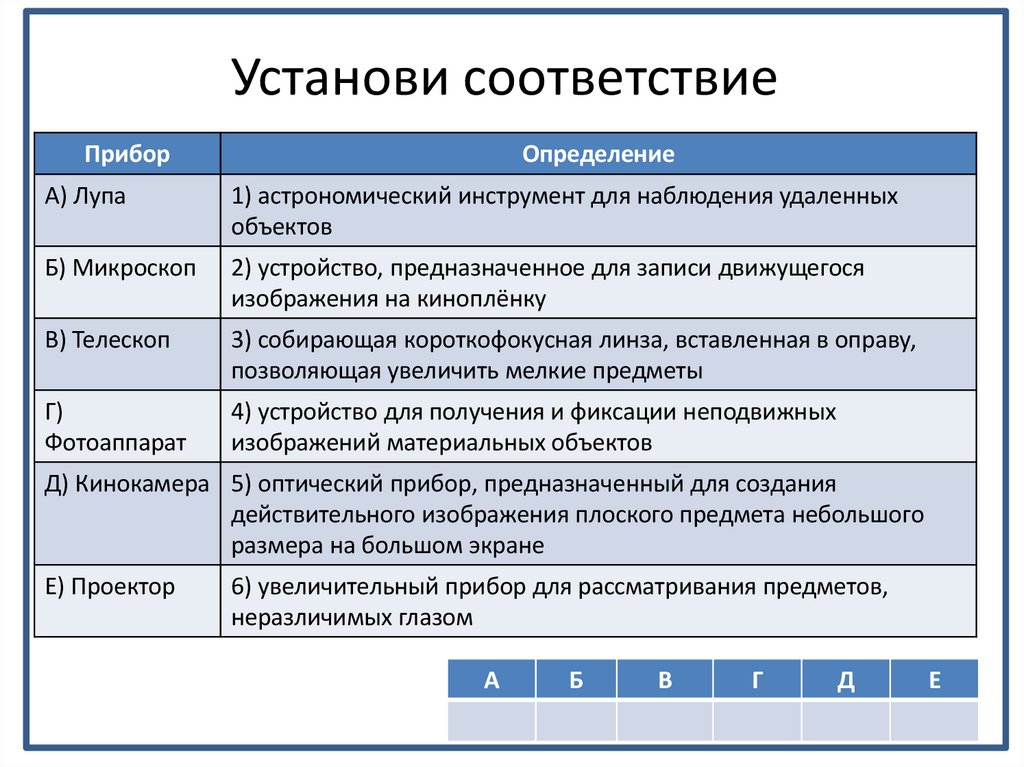

Установи соответствие
Прибор
Определение
А) Лупа
1) астрономический инструмент для наблюдения удаленных
объектов
Б) Микроскоп
2) устройство, предназначенное для записи движущегося
изображения на киноплёнку
В) Телескоп
3) собирающая короткофокусная линза, вставленная в оправу,
позволяющая увеличить мелкие предметы
Г)
Фотоаппарат
4) устройство для получения и фиксации неподвижных
изображений материальных объектов
Д) Кинокамера 5) оптический прибор, предназначенный для создания
действительного изображения плоского предмета небольшого
размера на большом экране
Е) Проектор
6) увеличительный прибор для рассматривания предметов,
неразличимых глазом
А
Б
В
Г
Д
Е

6.

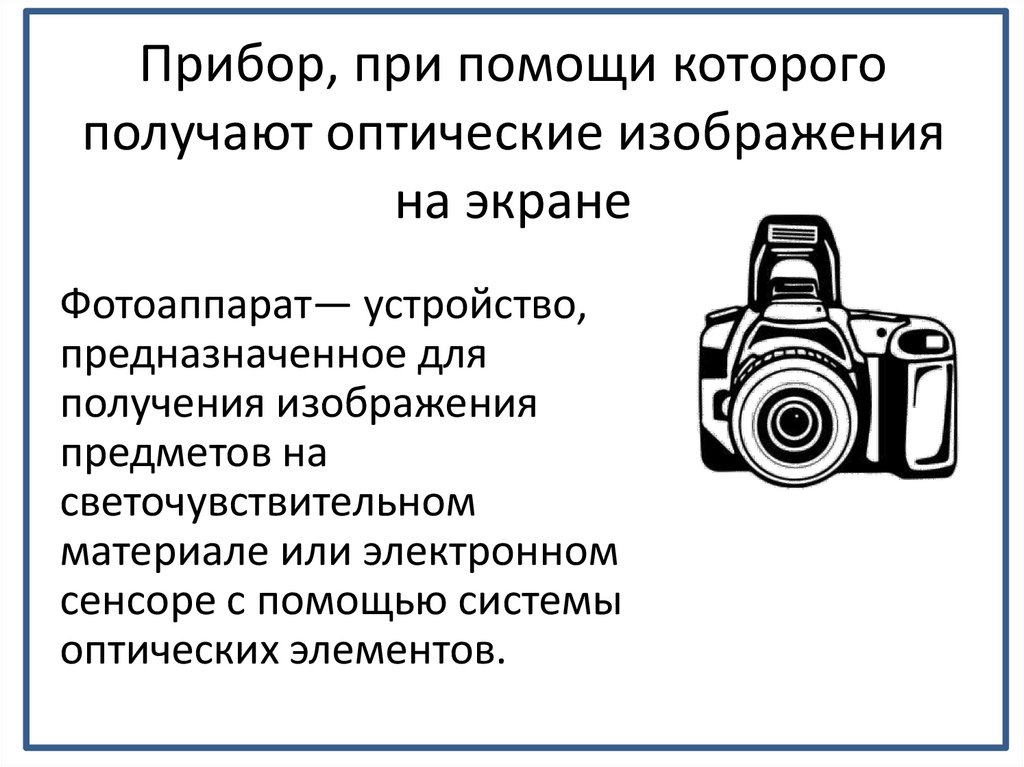

Прибор, при помощи которого
получают оптические изображения
на экране
Фотоаппарат— устройство,
предназначенное для
получения изображения
предметов на
светочувствительном
материале или электронном
сенсоре с помощью системы
оптических элементов.

7.

Историческая справка
Интересный факт
Жозеф Нисефор Ньепс изобрёл
первый фотоаппарат в 1826 году.
29 мая 2007 года на аукционе в
Вене ушла с молотка самая старая
в мире фотокамера. Раритетная
камера под названием
«Дагерротип братьев Сюсс» была
продана практически за 800 тысяч
долларов.

8.

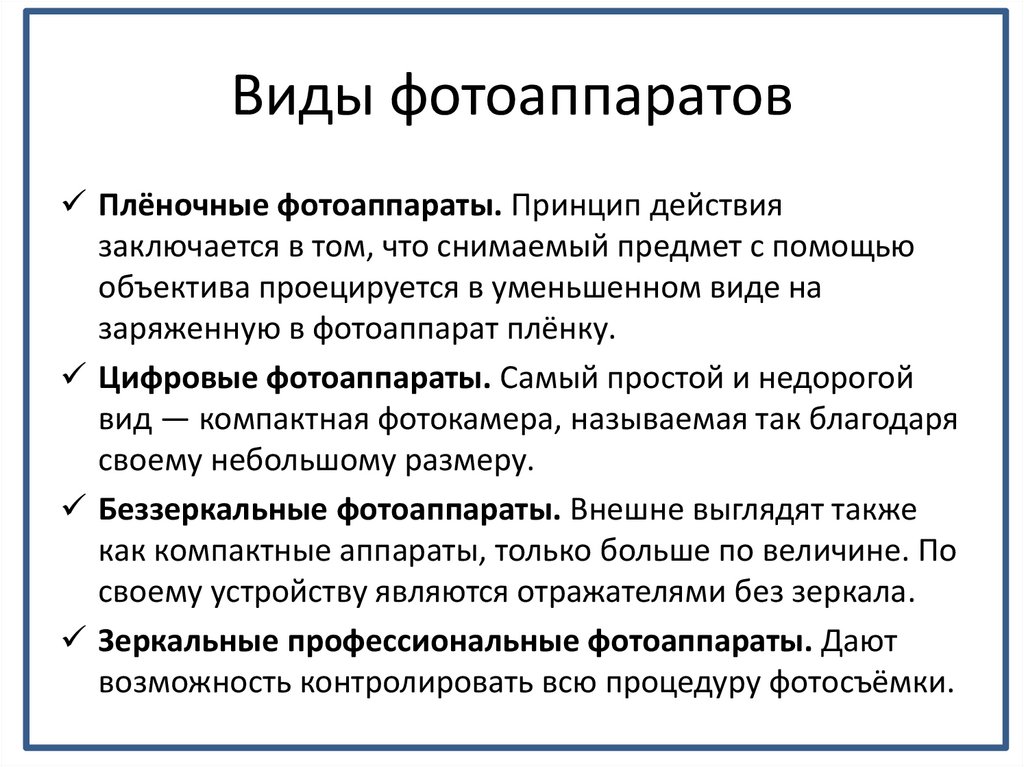

Виды фотоаппаратов
Плёночные фотоаппараты. Принцип действия
заключается в том, что снимаемый предмет с помощью
объектива проецируется в уменьшенном виде на
заряженную в фотоаппарат плёнку.
Цифровые фотоаппараты. Самый простой и недорогой
вид — компактная фотокамера, называемая так благодаря
своему небольшому размеру.
Беззеркальные фотоаппараты. Внешне выглядят также
как компактные аппараты, только больше по величине. По
своему устройству являются отражателями без зеркала.
Зеркальные профессиональные фотоаппараты. Дают
возможность контролировать всю процедуру фотосъёмки.

9.

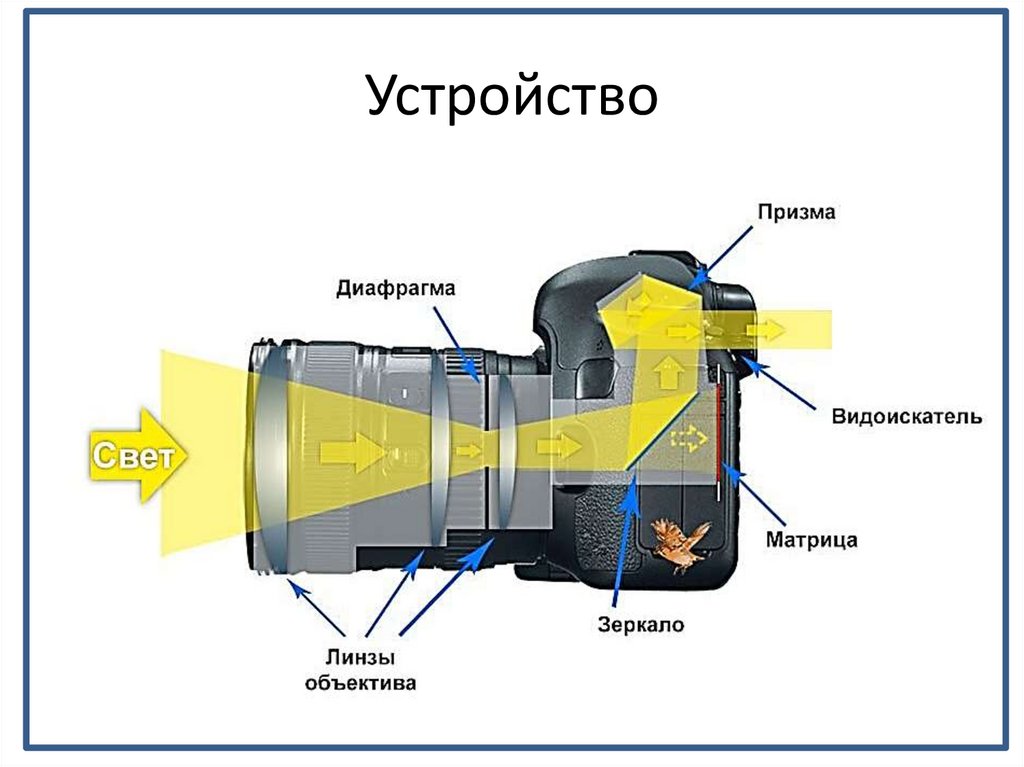

Устройство

10.

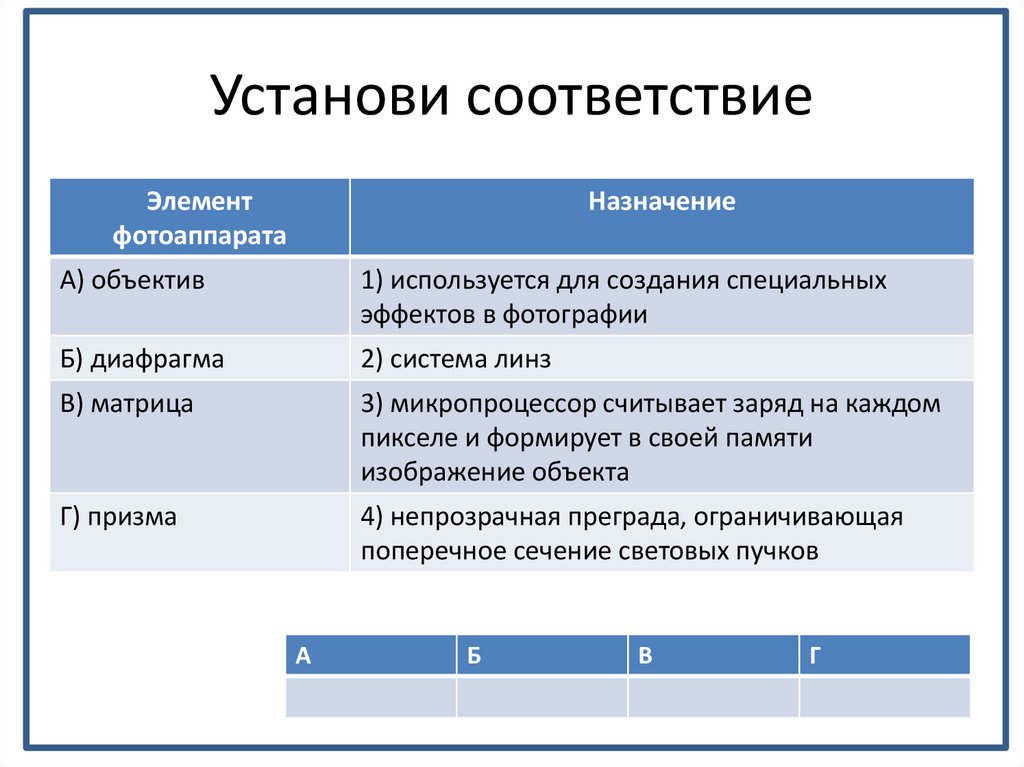

Установи соответствие
Элемент
фотоаппарата
Назначение
А) объектив
1) используется для создания специальных
эффектов в фотографии
Б) диафрагма
2) система линз
В) матрица
3) микропроцессор считывает заряд на каждом
пикселе и формирует в своей памяти
изображение объекта
Г) призма
4) непрозрачная преграда, ограничивающая
поперечное сечение световых пучков
А
Б
В
Г

11.

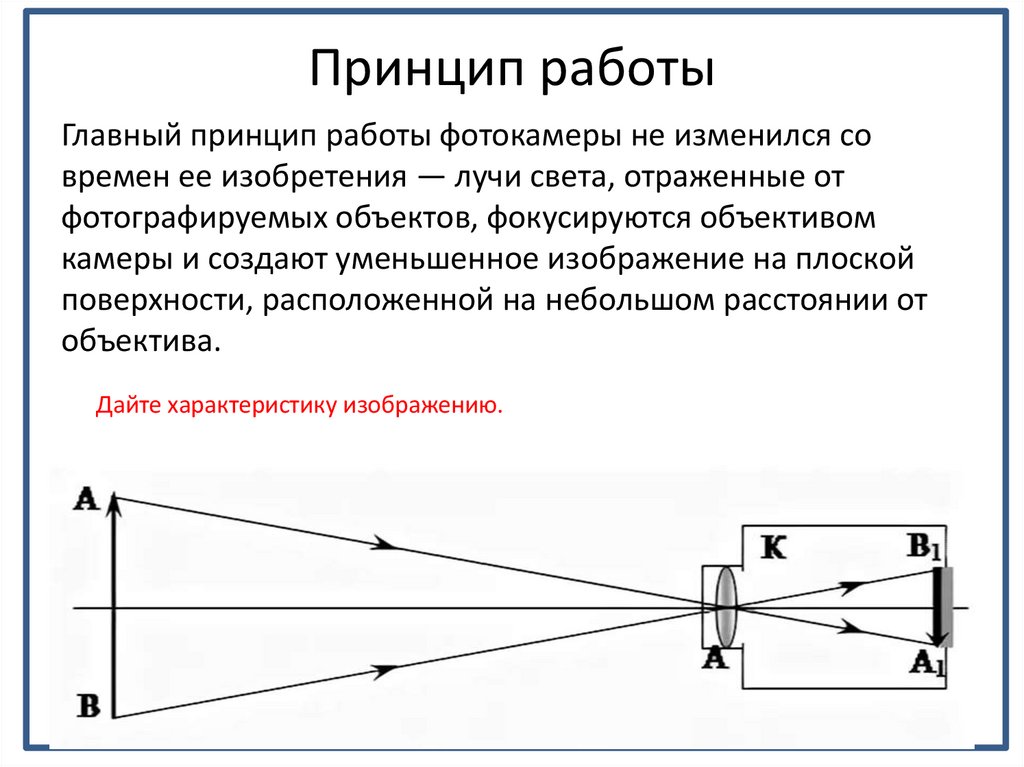

Принцип работы
Главный принцип работы фотокамеры не изменился со
времен ее изобретения — лучи света, отраженные от
фотографируемых объектов, фокусируются объективом
камеры и создают уменьшенное изображение на плоской
поверхности, расположенной на небольшом расстоянии от
объектива.
Дайте характеристику изображению.

12.

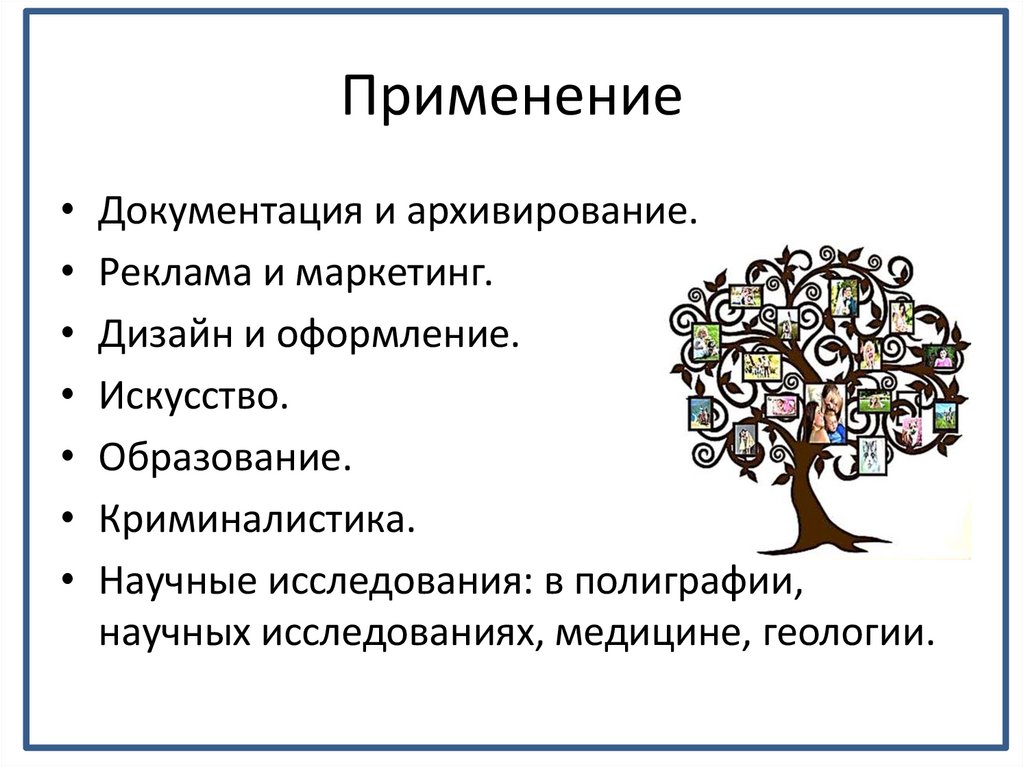

Применение
• Документация и архивирование.
• Реклама и маркетинг.
• Дизайн и оформление.
• Искусство.
• Образование.
• Криминалистика.
• Научные исследования: в полиграфии,
научных исследованиях, медицине, геологии.

13.

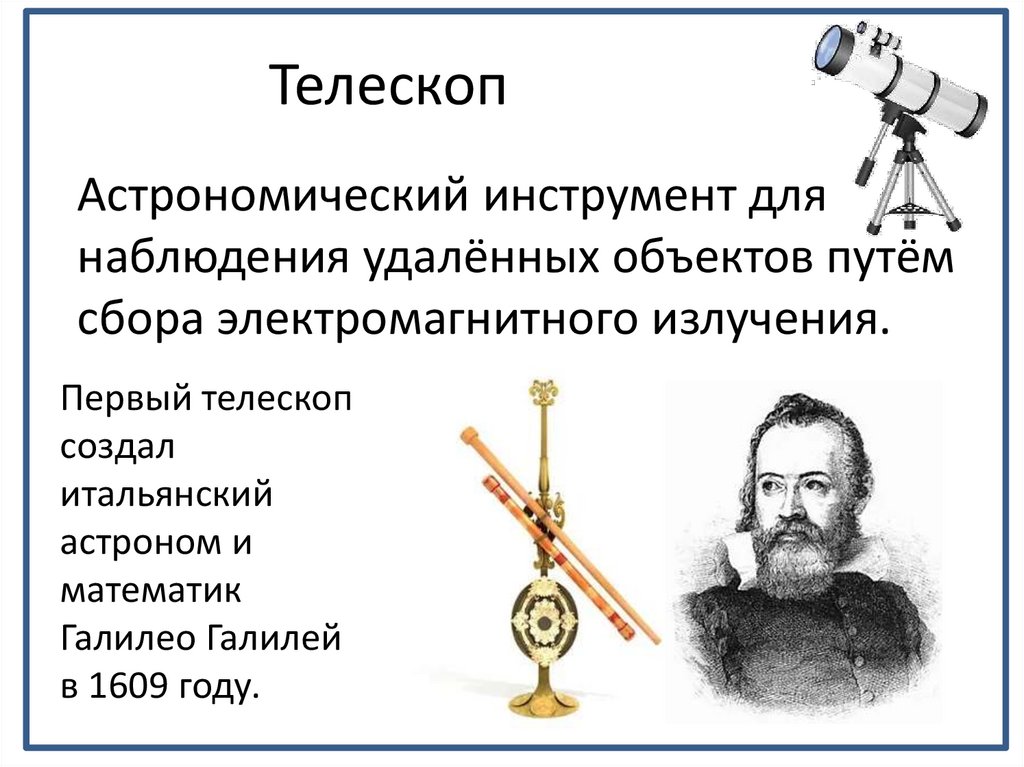

Телескоп
Астрономический инструмент для
наблюдения удалённых объектов путём
сбора электромагнитного излучения.
Первый телескоп
создал
итальянский
астроном и
математик
Галилео Галилей
в 1609 году.

14.

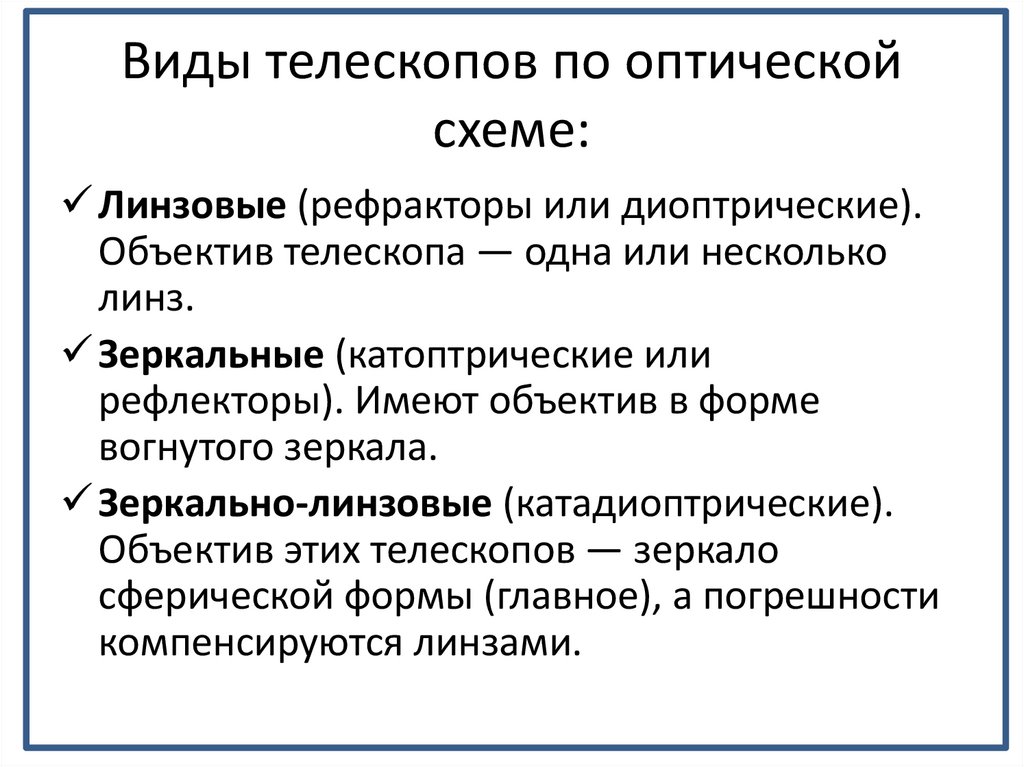

Виды телескопов по оптической
схеме:
Линзовые (рефракторы или диоптрические).
Объектив телескопа — одна или несколько
линз.
Зеркальные (катоптрические или
рефлекторы). Имеют объектив в форме
вогнутого зеркала.
Зеркально-линзовые (катадиоптрические).
Объектив этих телескопов — зеркало
сферической формы (главное), а погрешности
компенсируются линзами.

15.

Принцип работы
• Принцип работы телескопа заключается в сборе света.
• Телескоп состоит из двух линз: обращённой к предмету собирающей
линзы с большим фокусным расстоянием (объектив) и линзы с малым
фокусным расстоянием (окуляр), обращённой к наблюдателю.
• Лучи света, следуя параллельно оси, преломляются в линзе и
фокусируются в определённой точке.

16.

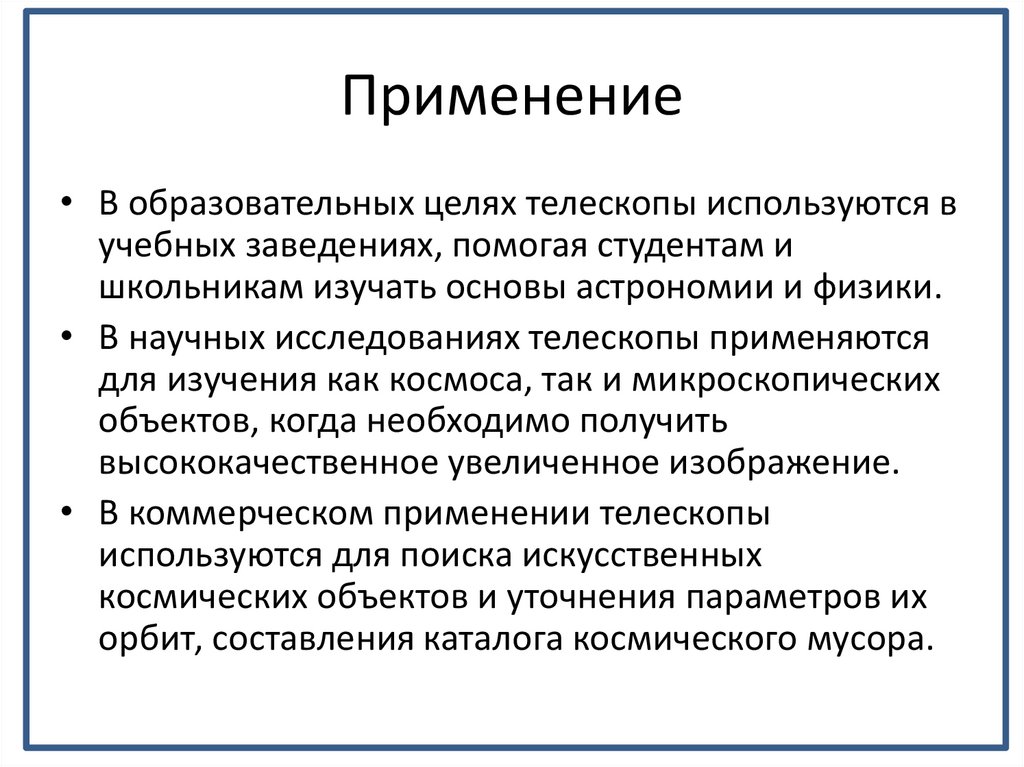

Применение
• В образовательных целях телескопы используются в
учебных заведениях, помогая студентам и
школьникам изучать основы астрономии и физики.
• В научных исследованиях телескопы применяются
для изучения как космоса, так и микроскопических
объектов, когда необходимо получить
высококачественное увеличенное изображение.
• В коммерческом применении телескопы
используются для поиска искусственных
космических объектов и уточнения параметров их
орбит, составления каталога космического мусора.

17.

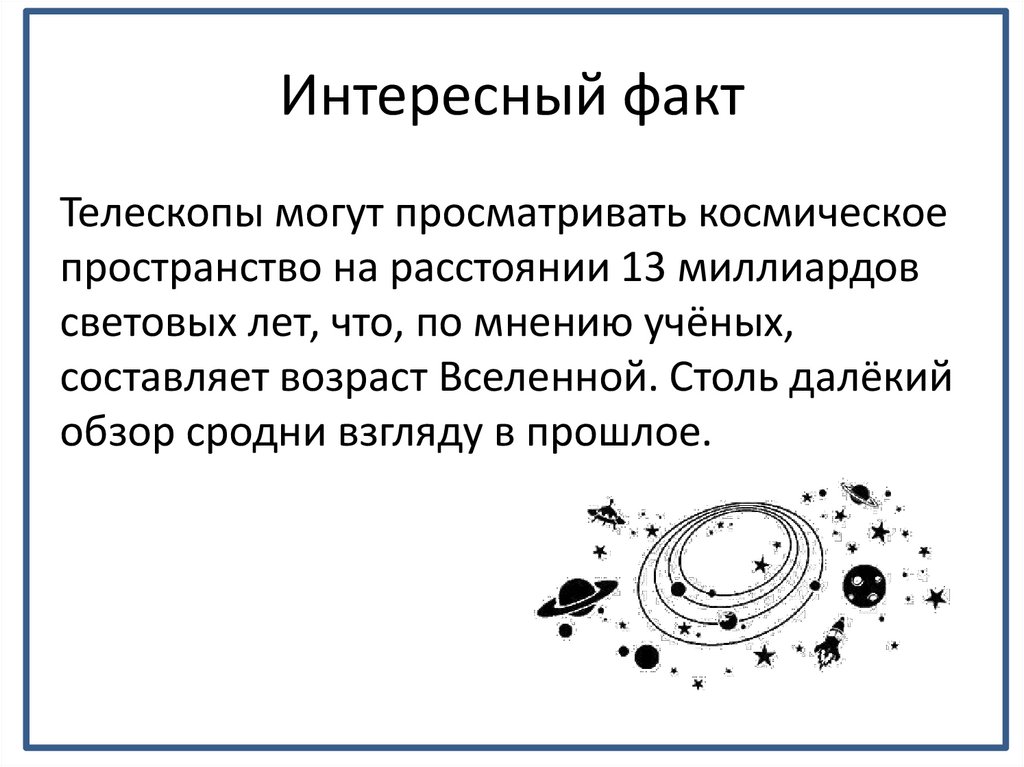

Интересный факт
Телескопы могут просматривать космическое
пространство на расстоянии 13 миллиардов
световых лет, что, по мнению учёных,
составляет возраст Вселенной. Столь далёкий
обзор сродни взгляду в прошлое.

18.

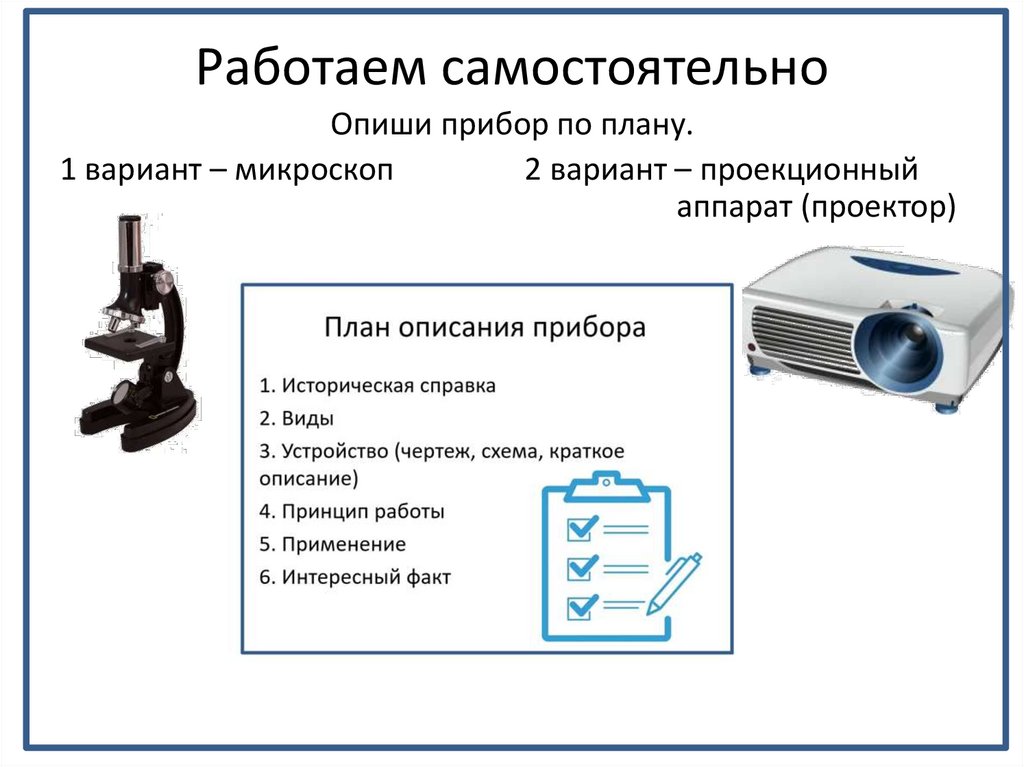

Работаем самостоятельно
Опиши прибор по плану.
1 вариант – микроскоп
2 вариант – проекционный
аппарат (проектор)
