Измерение давления при помощи пьезометра. Сила давления жидкости на плоскую стенку

1.

Измерение давления при помощи пьезометра. Сила
давления жидкости на плоскую стенку. Сила давления
жидкости на криволинейную стенку. Равновесие
газов: международная стандартная атмосфера
(МСА).
ТРОХИМЧУК М.В.

2.

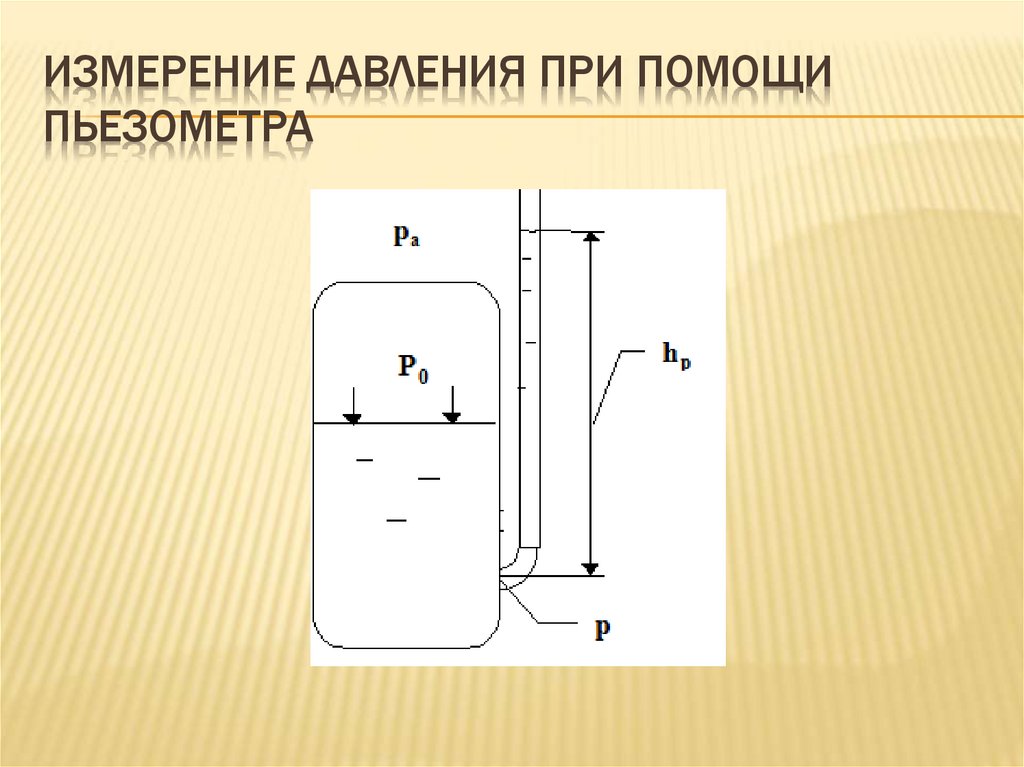

ИЗМЕРЕНИЕ ДАВЛЕНИЯ ПРИ ПОМОЩИ
ПЬЕЗОМЕТРА

3.

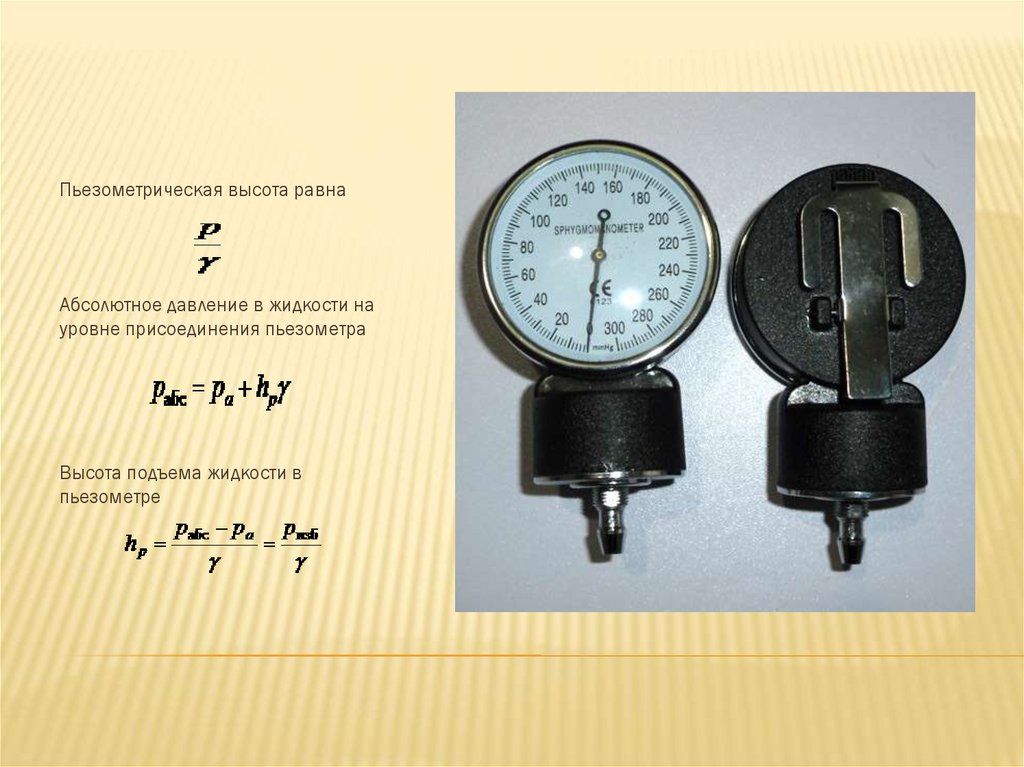

Пьезометрическая высота равна
Абсолютное давление в жидкости на
уровне присоединения пьезометра
Высота подъема жидкости в
пьезометре

4.

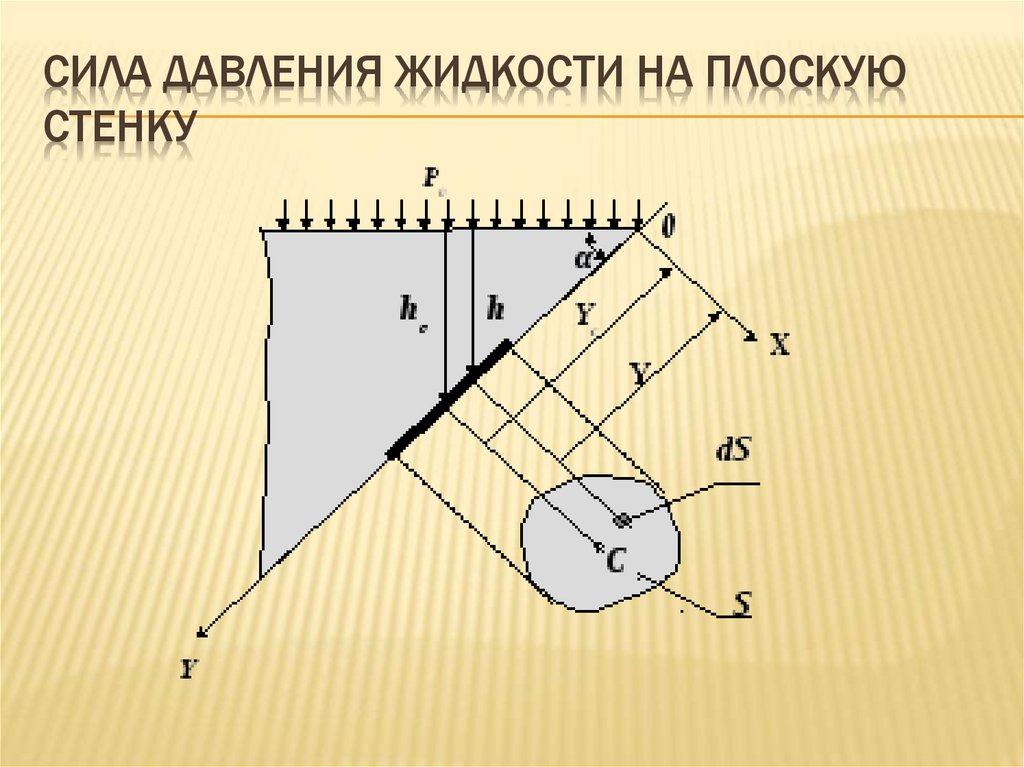

СИЛА ДАВЛЕНИЯ ЖИДКОСТИ НА ПЛОСКУЮ
СТЕНКУ

5.

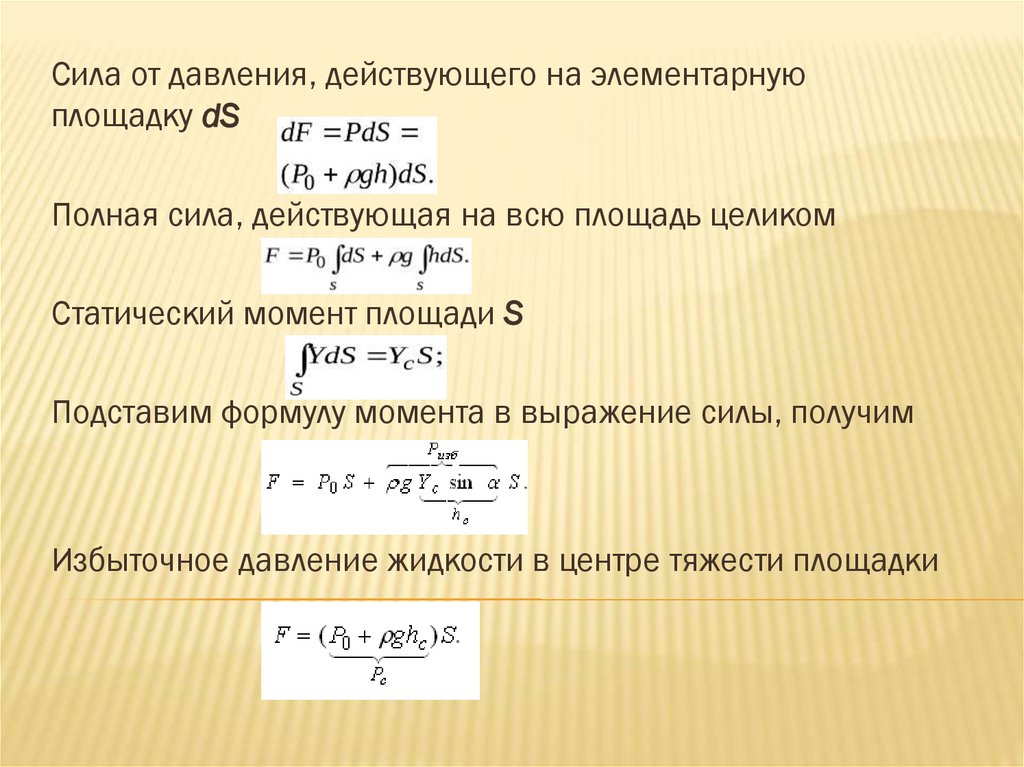

Сила от давления, действующего на элементарную
площадку dS
Полная сила, действующая на всю площадь целиком
Статический момент площади S
Подставим формулу момента в выражение силы, получим
Избыточное давление жидкости в центре тяжести площадки

6.

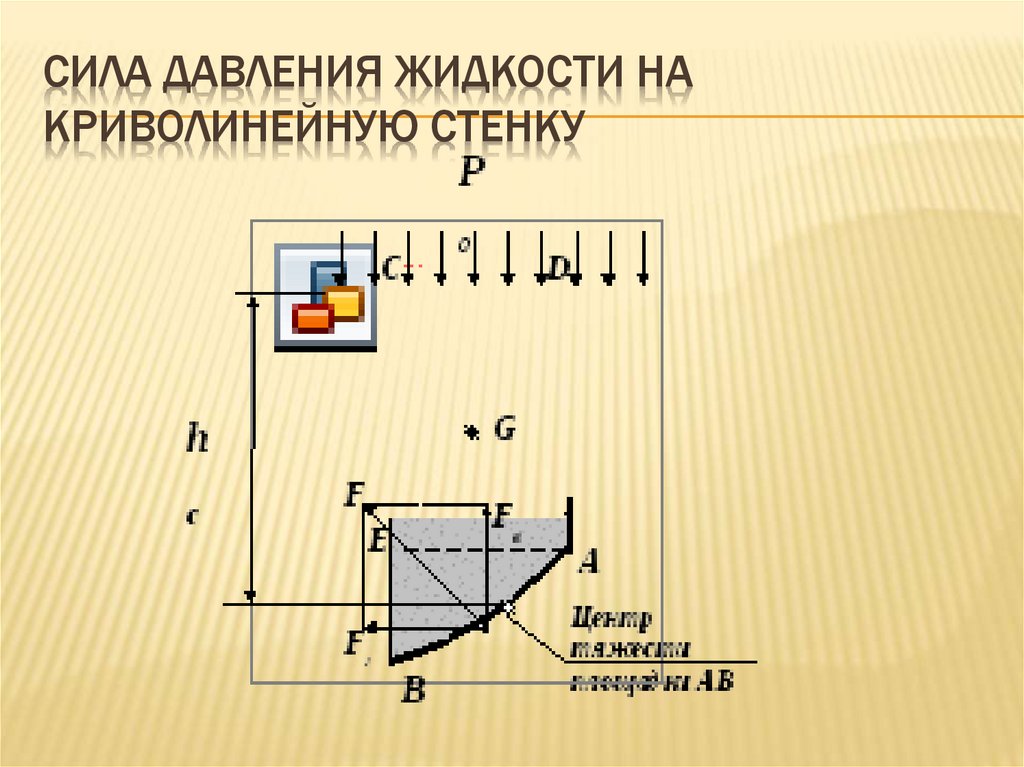

СИЛА ДАВЛЕНИЯ ЖИДКОСТИ НА
КРИВОЛИНЕЙНУЮ СТЕНКУ

7.

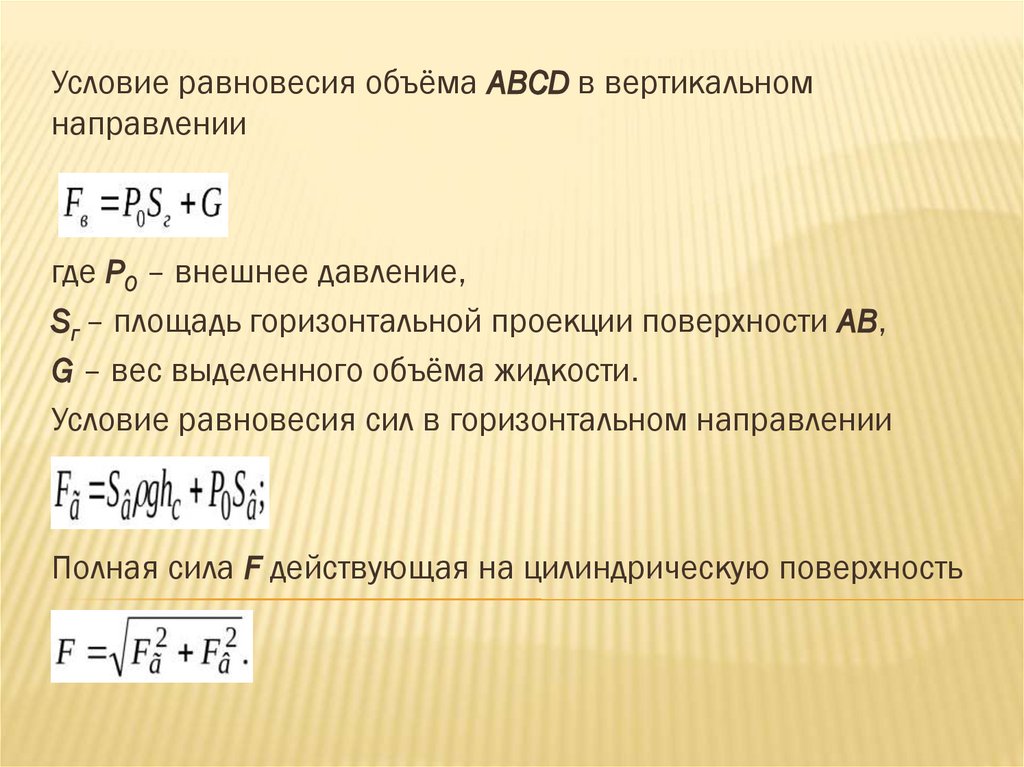

Условие равновесия объёма ABCD в вертикальном
направлении
где P0 – внешнее давление,
Sг – площадь горизонтальной проекции поверхности AB,
G – вес выделенного объёма жидкости.
Условие равновесия сил в горизонтальном направлении
Полная сила F действующая на цилиндрическую поверхность

8.

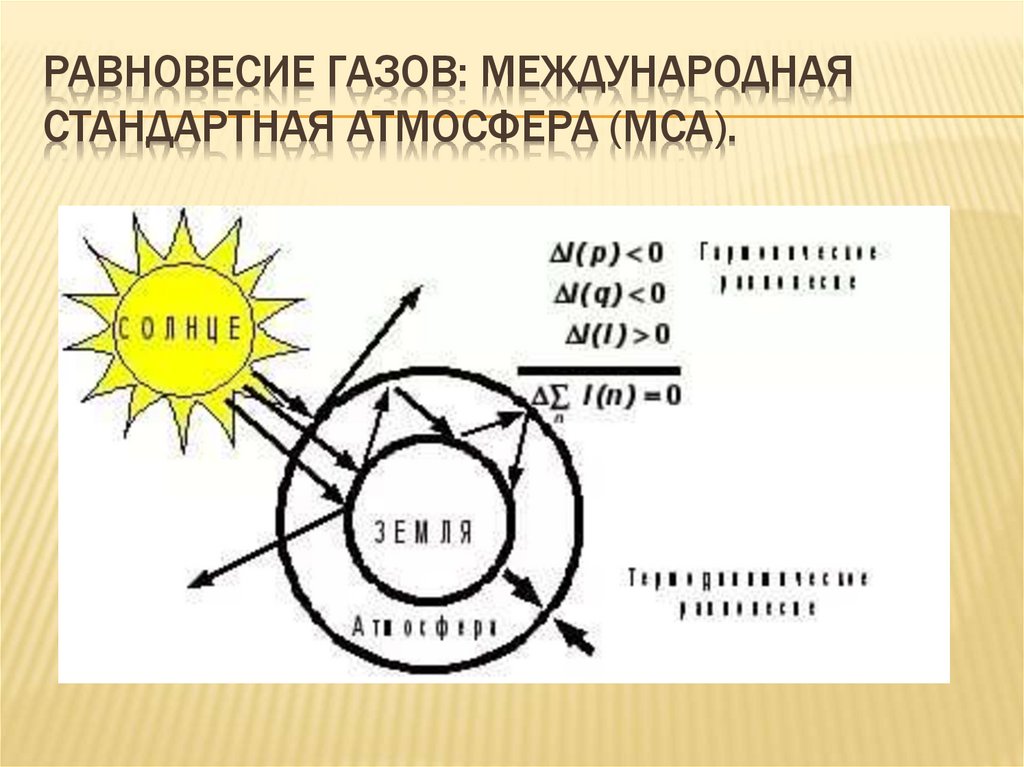

РАВНОВЕСИЕ ГАЗОВ: МЕЖДУНАРОДНАЯ
СТАНДАРТНАЯ АТМОСФЕРА (МСА).

9.

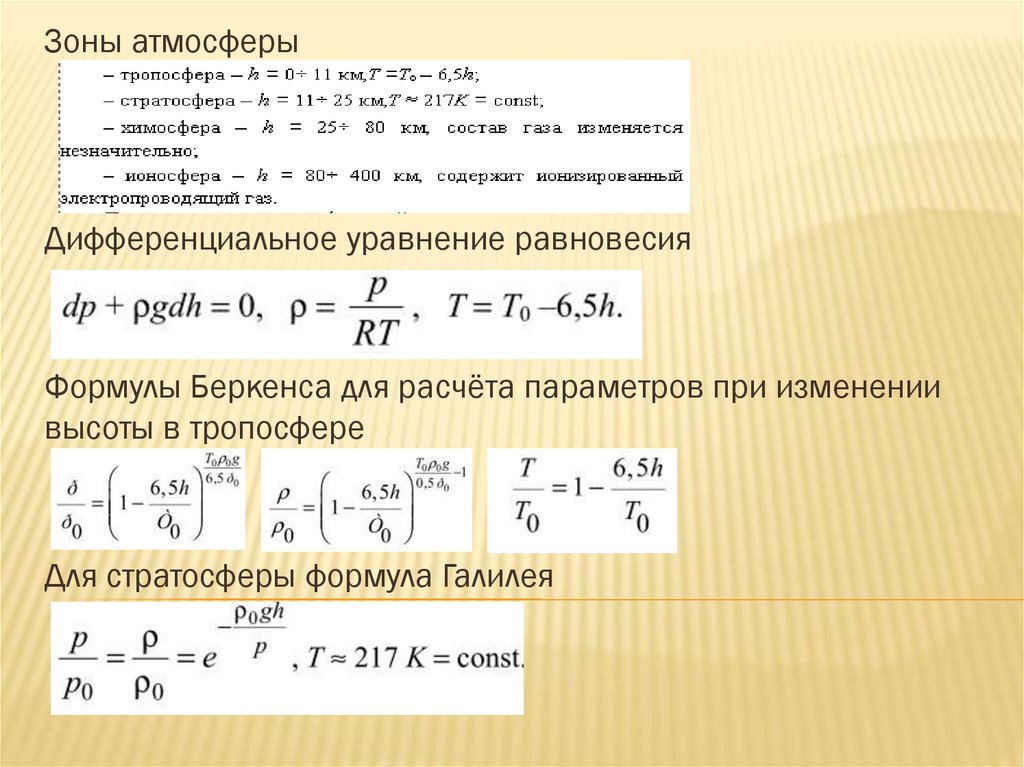

Зоны атмосферы
Дифференциальное уравнение равновесия
Формулы Беркенса для расчёта параметров при изменении
высоты в тропосфере
Для стратосферы формула Галилея

10.

СПАСИБО ЗА ВНИМАНИЕ!
