Жылу алмасу аппараттары

1.

Жылу алмасу аппараттары.

2.

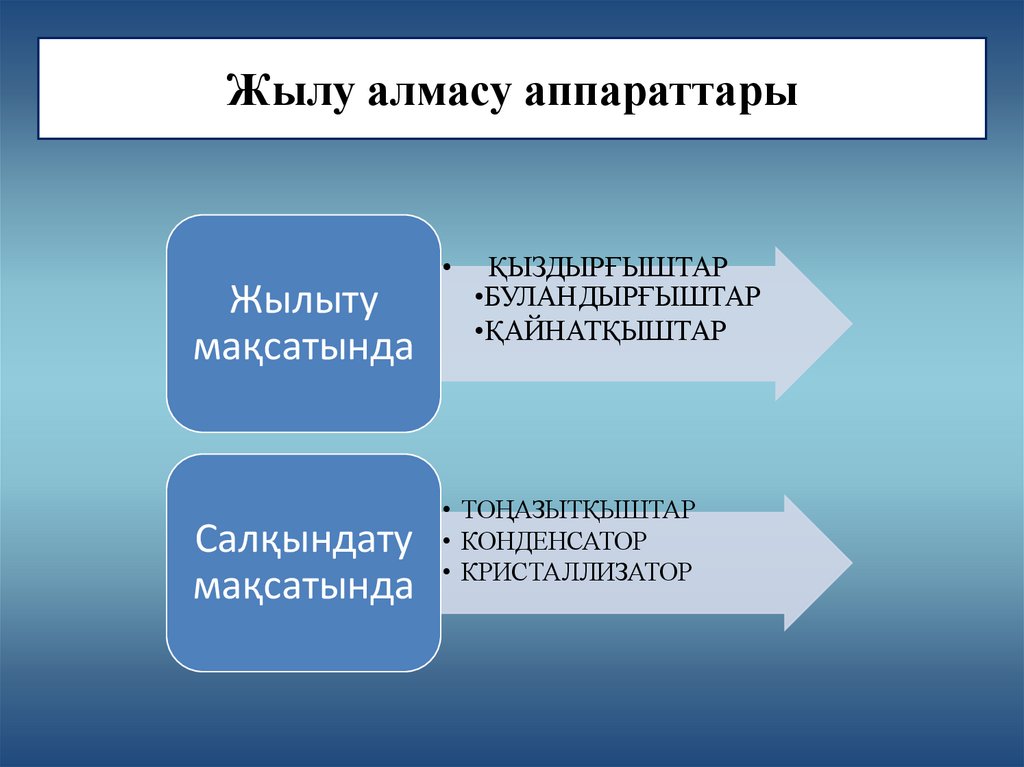

Жылу алмасу аппараттары
Жылыту
мақсатында
Салқындату
мақсатында
ҚЫЗДЫРҒЫШТАР
•БУЛАНДЫРҒЫШТАР
•ҚАЙНАТҚЫШТАР
• ТОҢАЗЫТҚЫШТАР
• КОНДЕНСАТОР
• КРИСТАЛЛИЗАТОР

3.

Жылу алмасу аппараттары

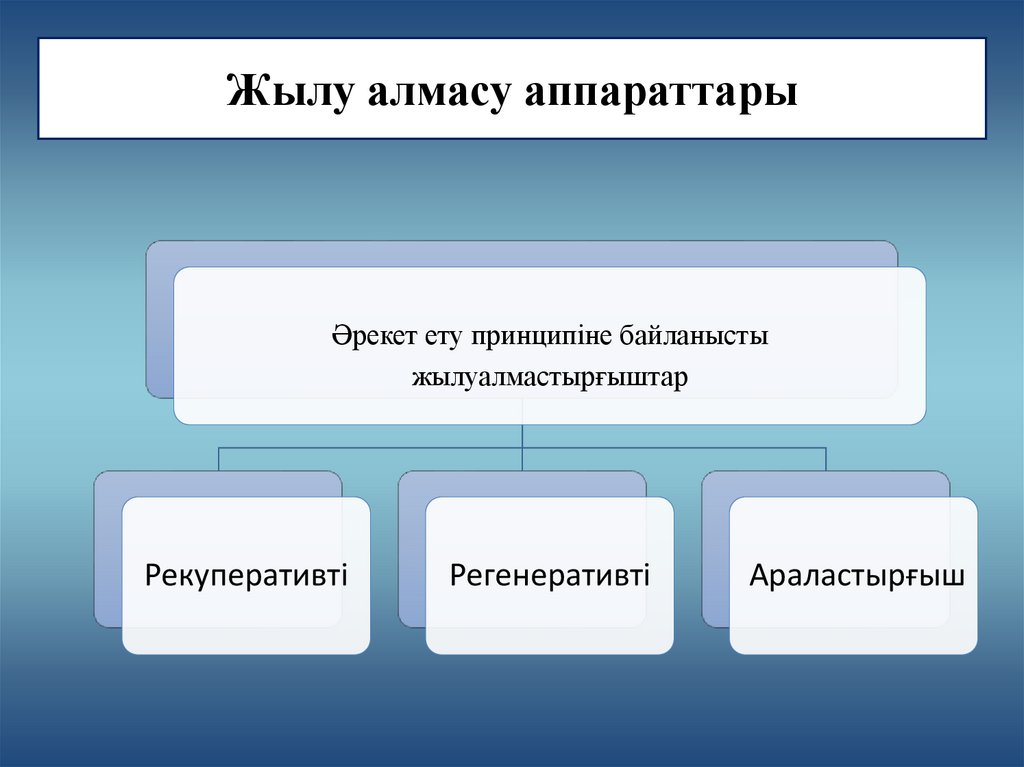

Әрекет ету принципіне байланысты
жылуалмастырғыштар
Рекуперативті
Регенеративті
Араластырғыш

4.

Жылу алмасу аппараттары

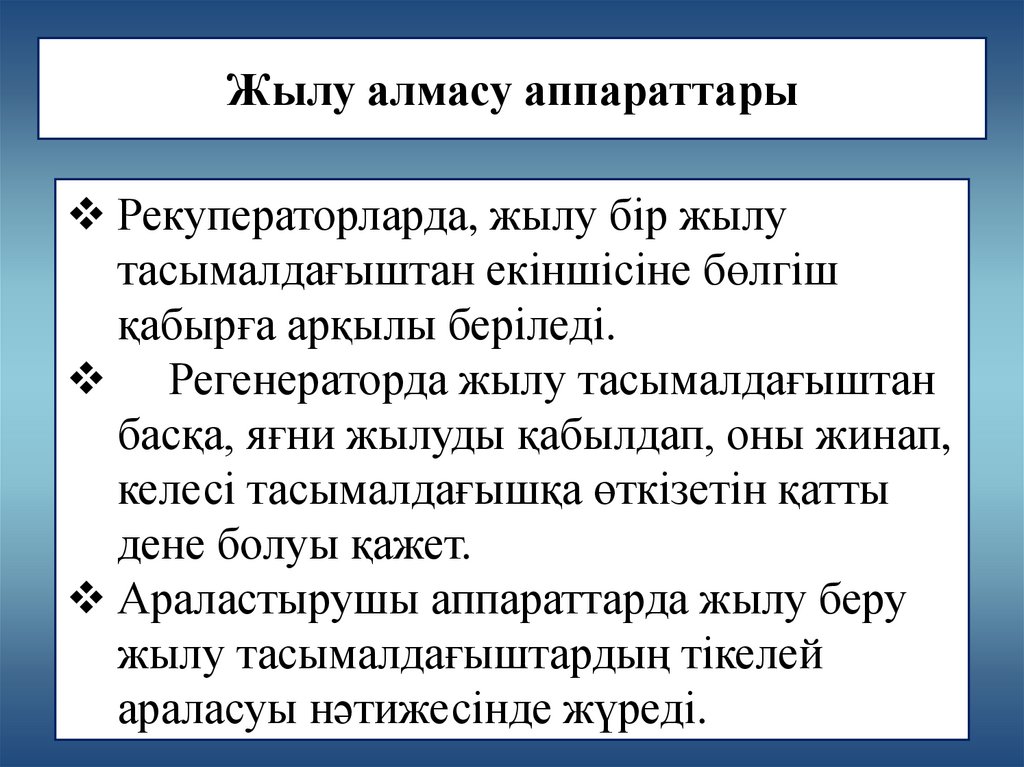

Рекуператорларда, жылу бір жылу
тасымалдағыштан екіншісіне бөлгіш
қабырға арқылы беріледі.
Регенераторда жылу тасымалдағыштан
басқа, яғни жылуды қабылдап, оны жинап,
келесі тасымалдағышқа өткізетін қатты
дене болуы қажет.
Араластырушы аппараттарда жылу беру
жылу тасымалдағыштардың тікелей
араласуы нәтижесінде жүреді.

5.

Жылу алмасу аппараттары

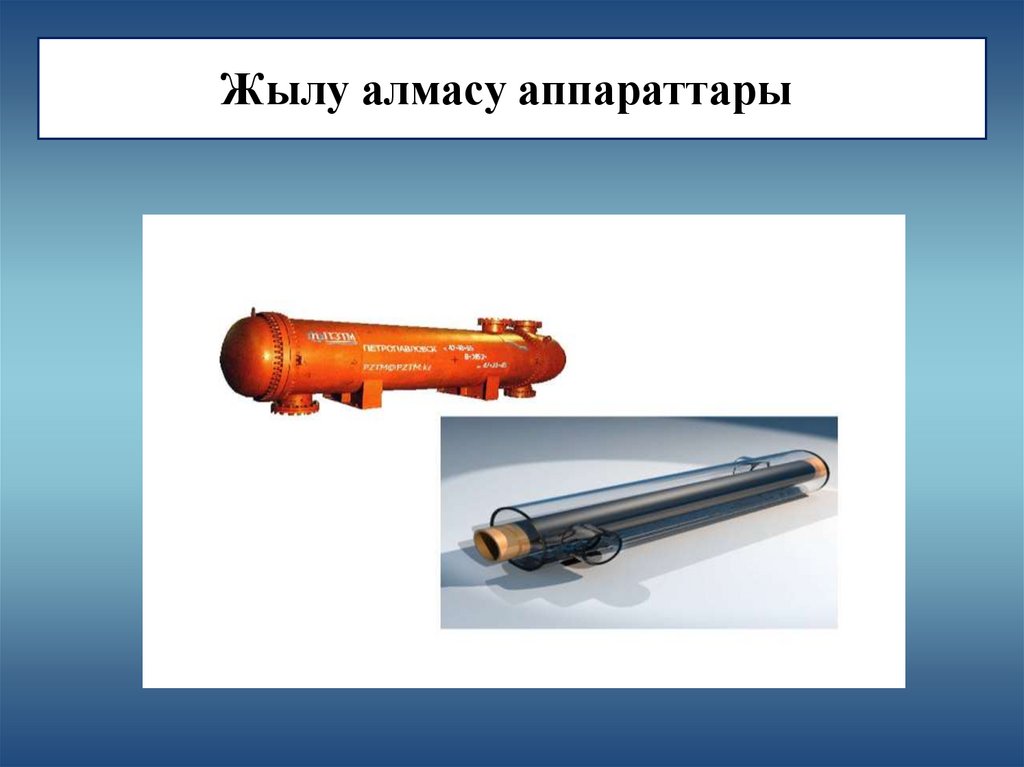

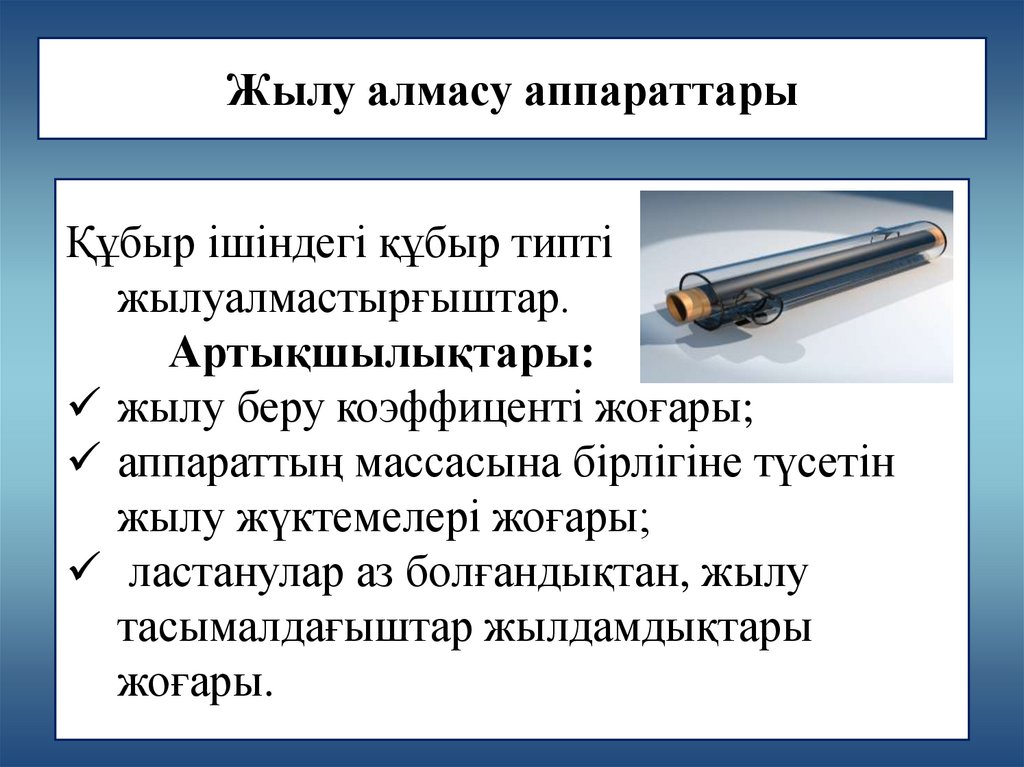

Құбыр ішіндегі құбыр типті
жылуалмастырғыштар.
Артықшылықтары:
жылу беру коэффиценті жоғары;
аппараттың массасына бірлігіне түсетін
жылу жүктемелері жоғары;
ластанулар аз болғандықтан, жылу
тасымалдағыштар жылдамдықтары
жоғары.

6.

Жылу алмасу аппараттары

7.

Жылу алмасу аппараттары

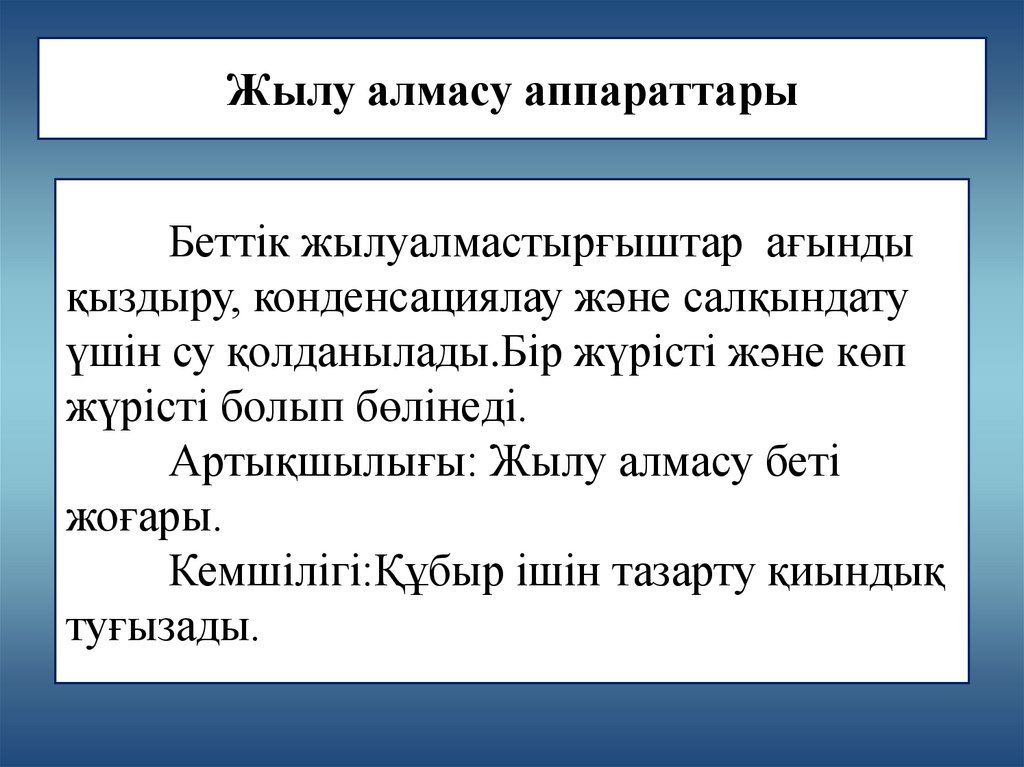

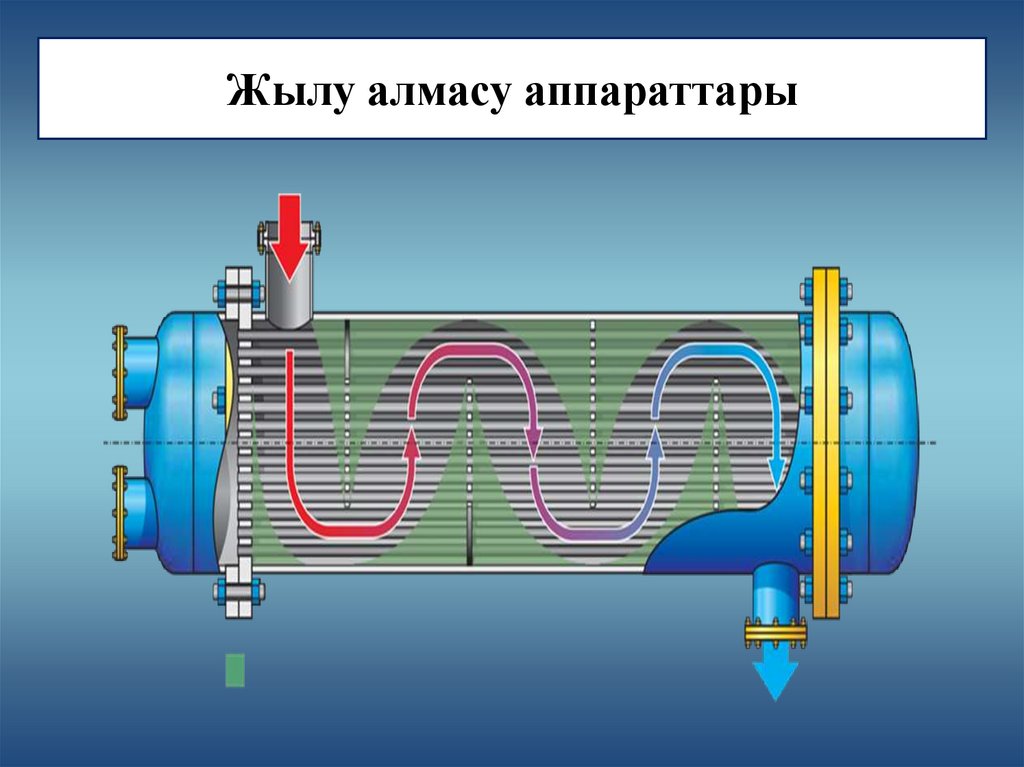

Беттік жылуалмастырғыштар ағынды
қыздыру, конденсациялау және салқындату
үшін су қолданылады.Бір жүрісті және көп
жүрісті болып бөлінеді.
Артықшылығы: Жылу алмасу беті
жоғары.
Кемшілігі:Құбыр ішін тазарту қиындық
туғызады.

8.

Жылу алмасу аппараттары

9.

Жылу алмасу аппараттары

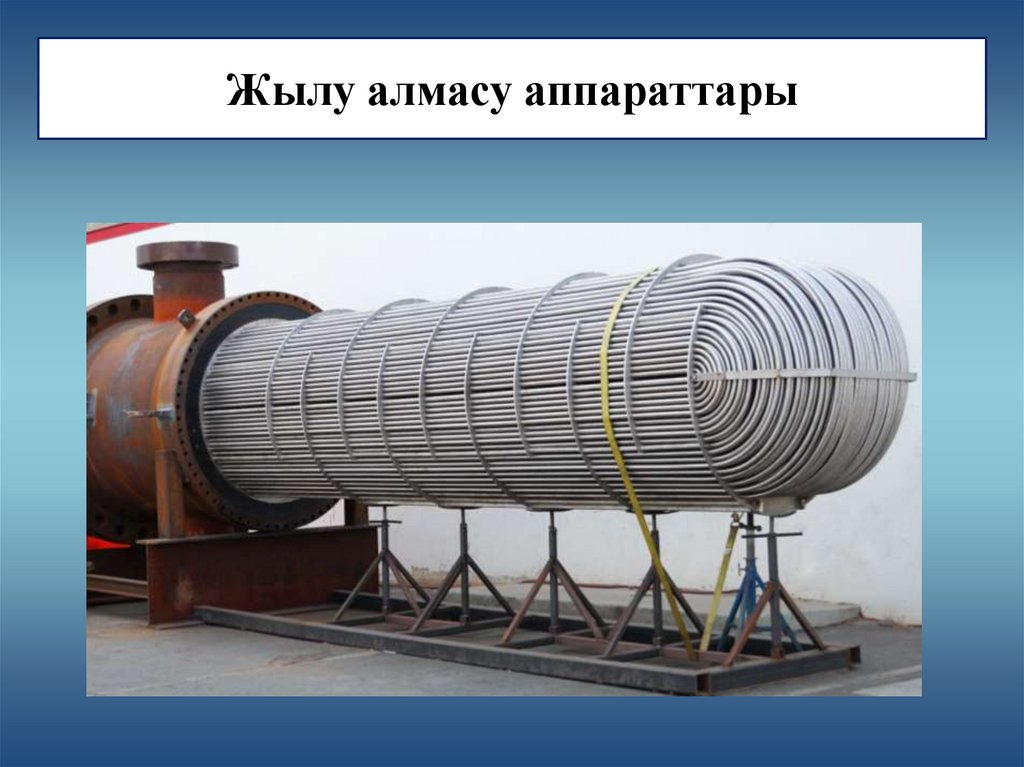

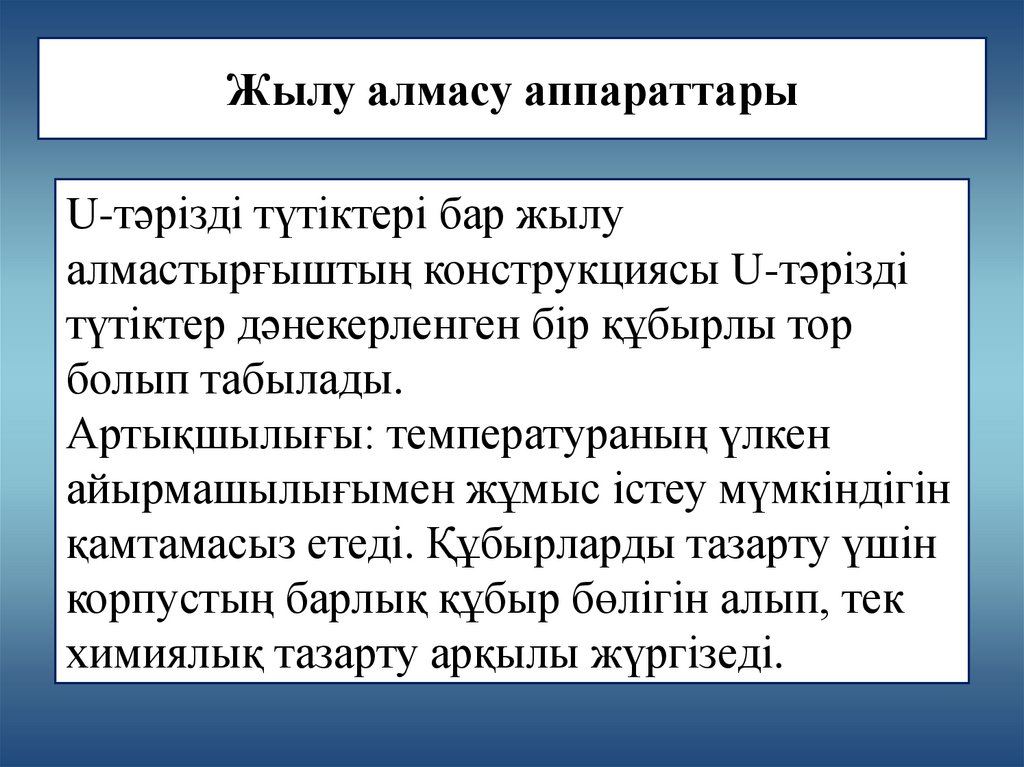

U-тәрізді түтіктері бар жылу
алмастырғыштың конструкциясы U-тәрізді
түтіктер дәнекерленген бір құбырлы тор
болып табылады.
Артықшылығы: температураның үлкен
айырмашылығымен жұмыс істеу мүмкіндігін
қамтамасыз етеді. Құбырларды тазарту үшін
корпустың барлық құбыр бөлігін алып, тек
химиялық тазарту арқылы жүргізеді.

10.

Жылу алмасу аппараттары

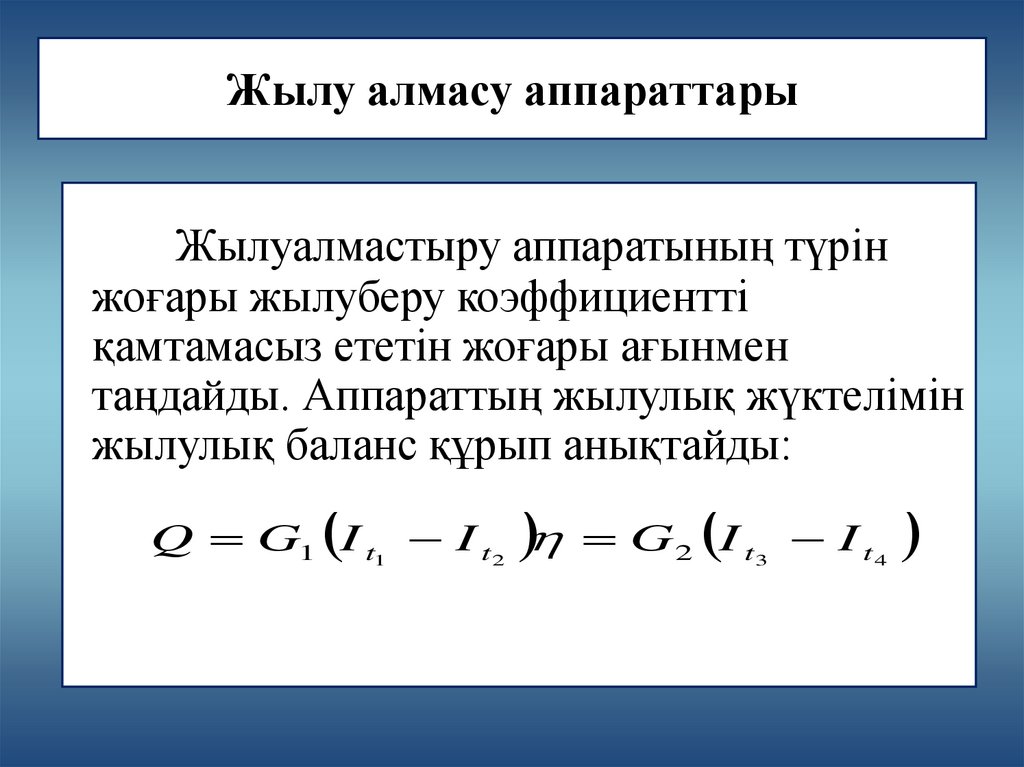

Жылуалмастыру аппаратының түрін
жоғары жылуберу коэффициентті
қамтамасыз ететін жоғары ағынмен
таңдайды. Аппараттың жылулық жүктелімін
жылулық баланс құрып анықтайды:
Q G1 I t1 I t 2 G 2 I t3 I t 4

11.

Жылу алмасу аппараттары

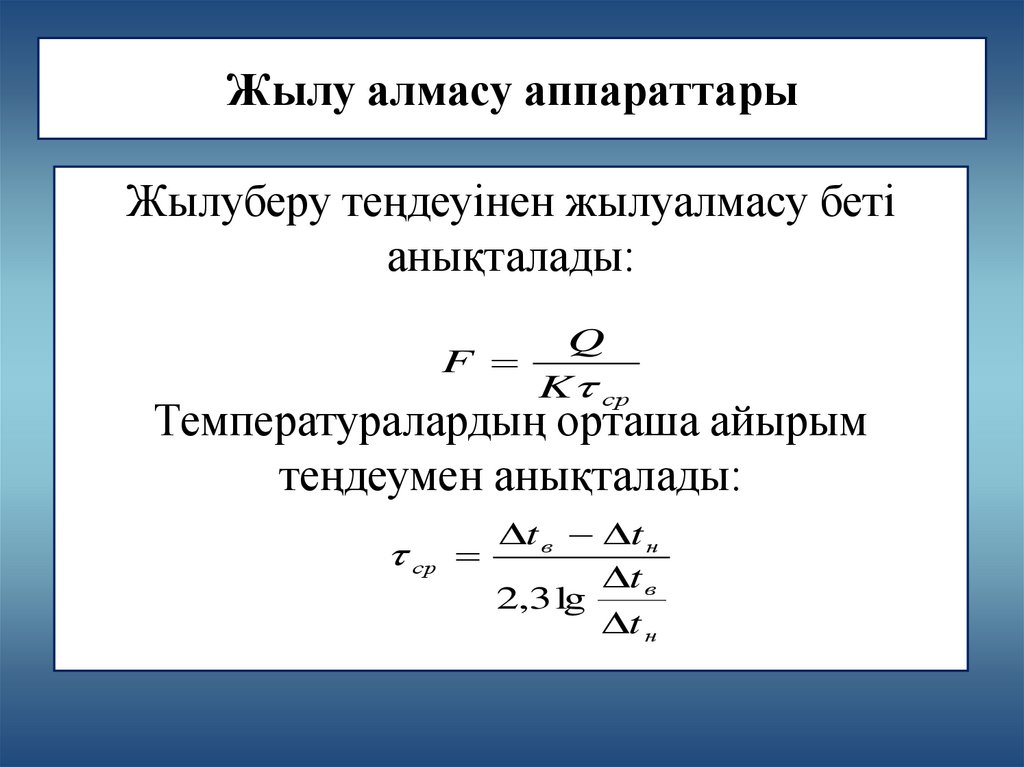

Жылуберу теңдеуінен жылуалмасу беті
анықталады:
Q
F
Қарсы және
тура
ағындағы
K ср
Температуралардың орташа айырым
теңдеумен анықталады:
t в t н
ср
t в
2,3 lg
t н
