Линзы. Построение в линзах

1. Урок 69. Линзы. Построение в линзах.

03.03.2025
Урок 69.
Линзы. Построение в линзах.

2.

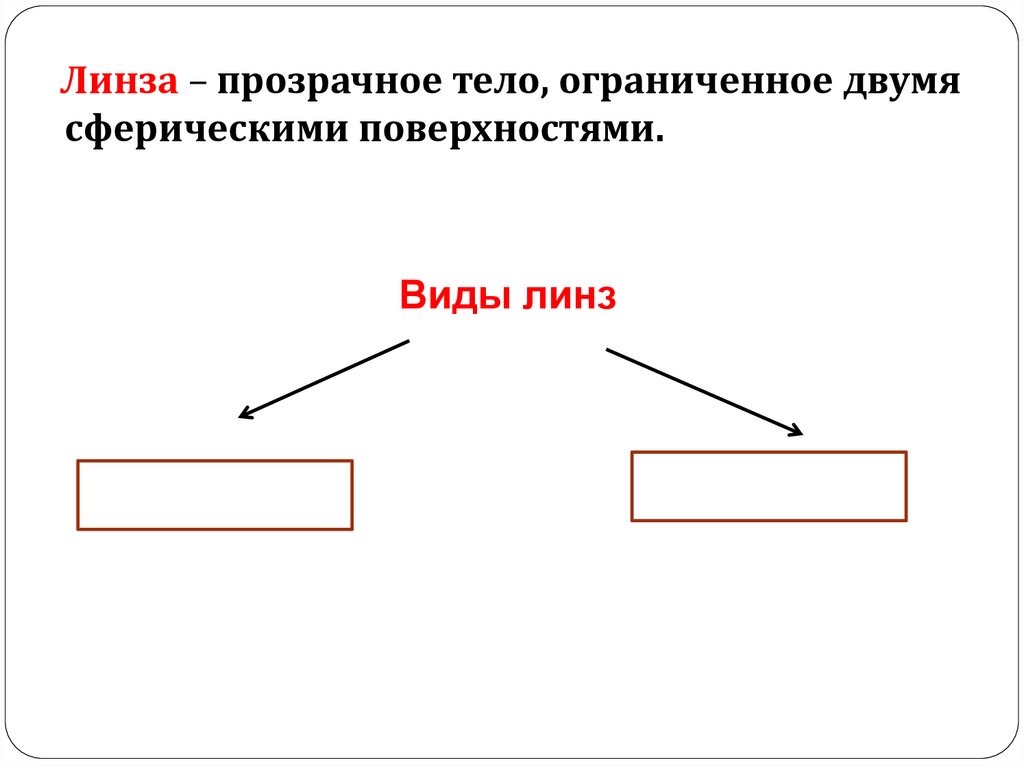

3.

Линза – прозрачное тело, ограниченное двумя
сферическими поверхностями.

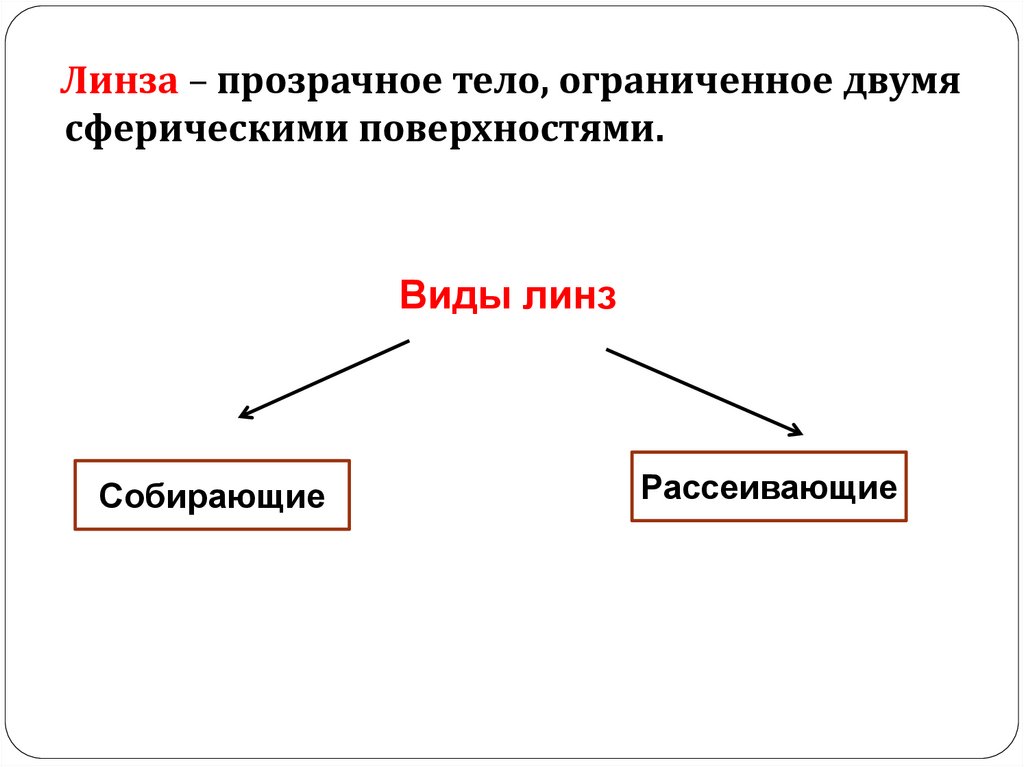

Виды линз

4.

Линза – прозрачное тело, ограниченное двумя
сферическими поверхностями.
Виды линз
Собирающие
Рассеивающие

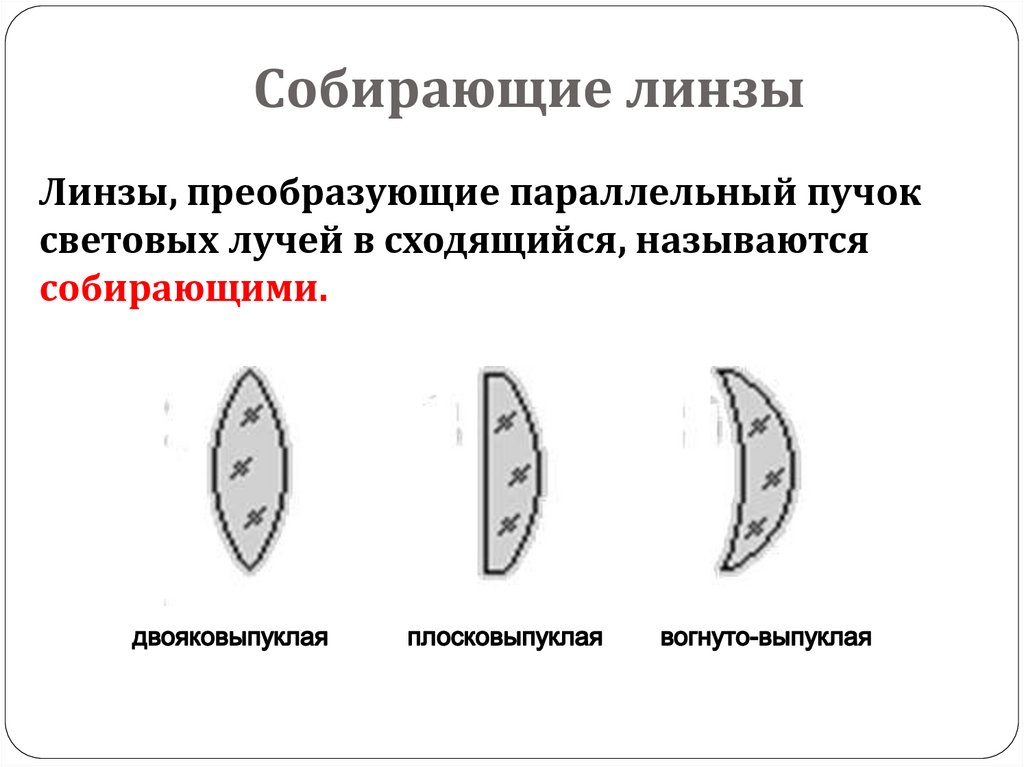

5. Собирающие линзы

Линзы, преобразующие параллельный пучок
световых лучей в сходящийся, называются
собирающими.

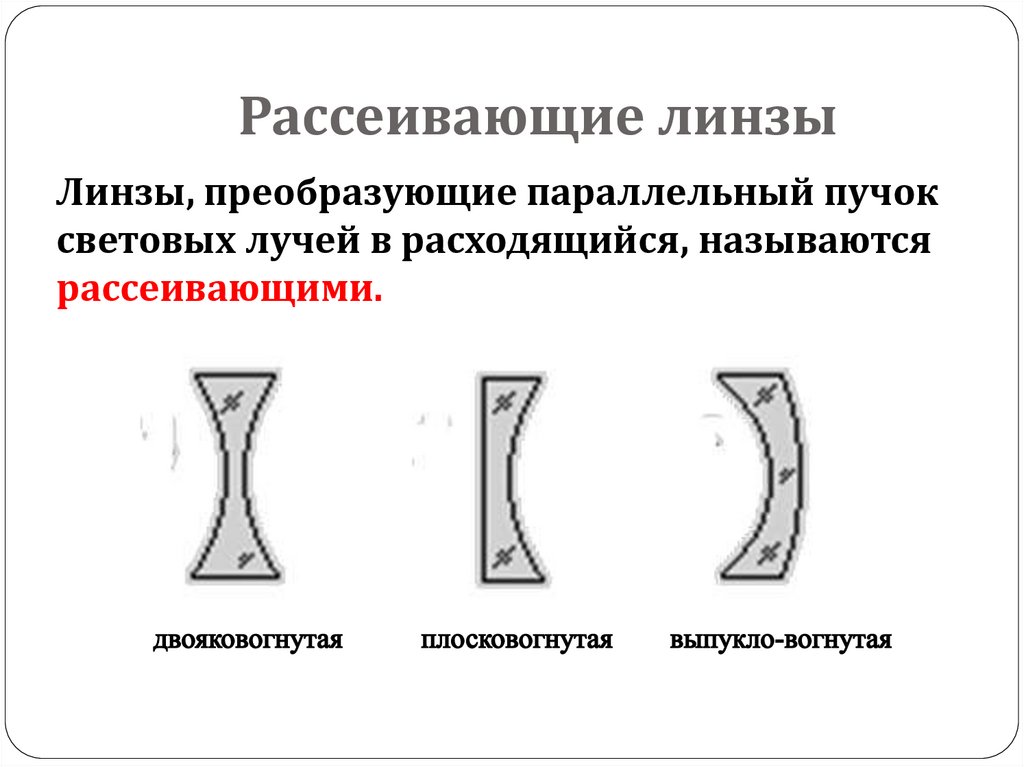

6. Рассеивающие линзы

Линзы, преобразующие параллельный пучок
световых лучей в расходящийся, называются
рассеивающими.

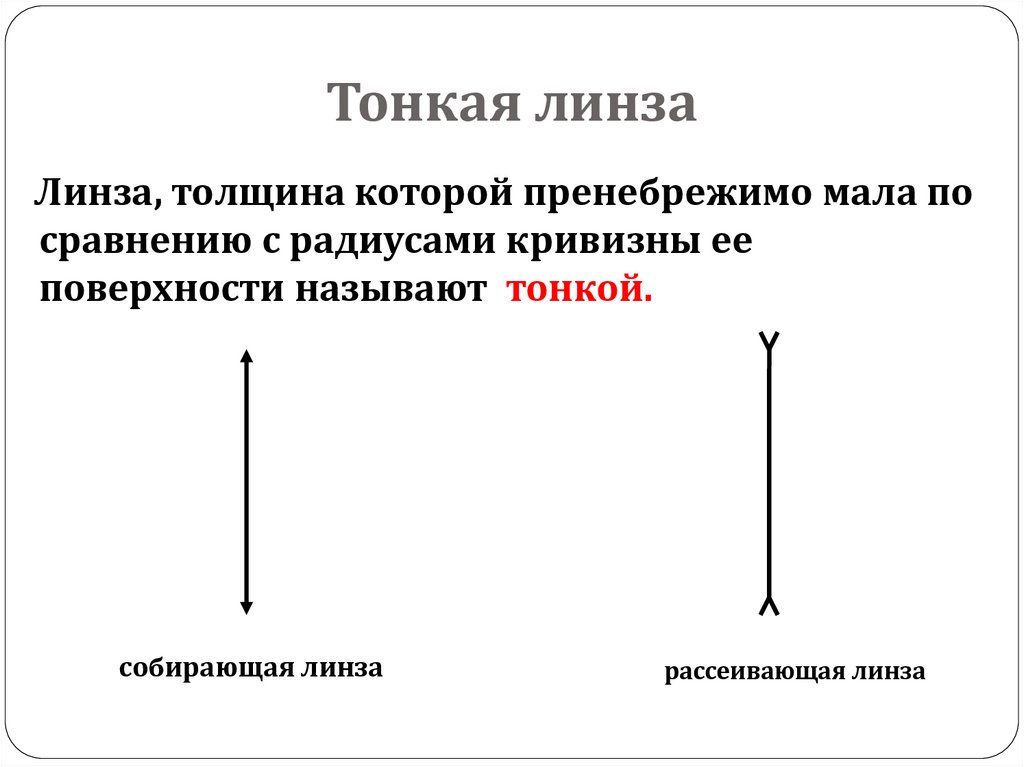

7. Тонкая линза

Линза, толщина которой пренебрежимо мала по
сравнению с радиусами кривизны ее
поверхности называют тонкой.
собирающая линза
рассеивающая линза

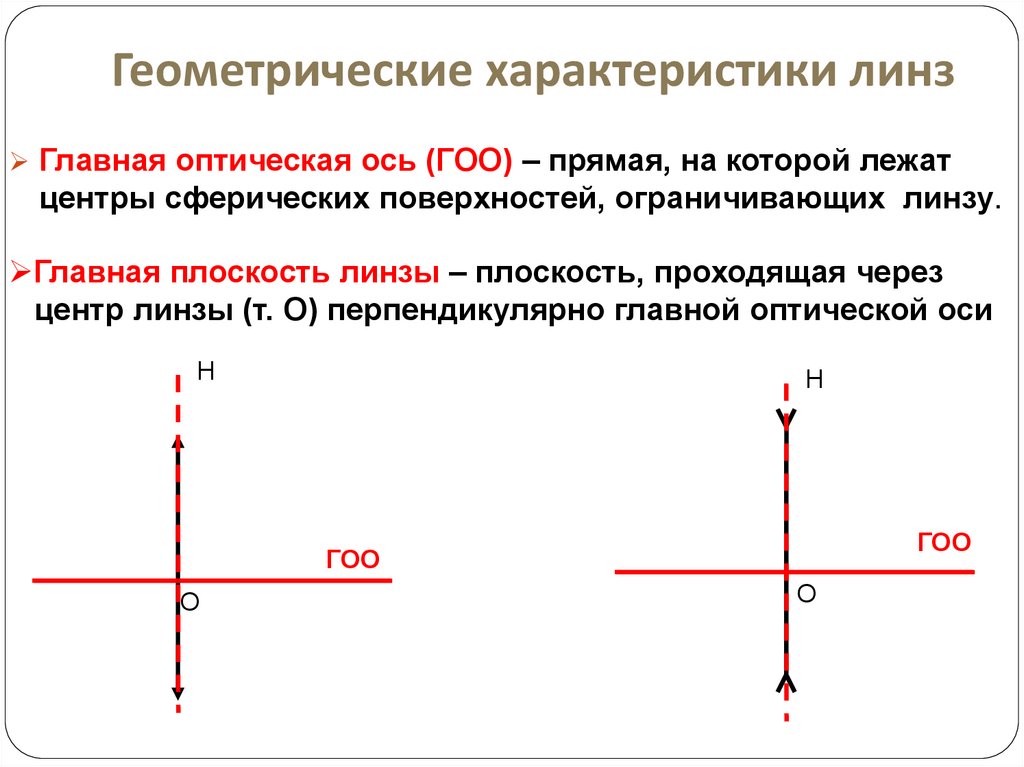

8. Геометрические характеристики линз

Главная оптическая ось (ГОО) – прямая, на которой лежат
центры сферических поверхностей, ограничивающих линзу.
Главная плоскость линзы – плоскость, проходящая через
центр линзы (т. О) перпендикулярно главной оптической оси
Н
Н
ГОО
ГОО
О
О

9.

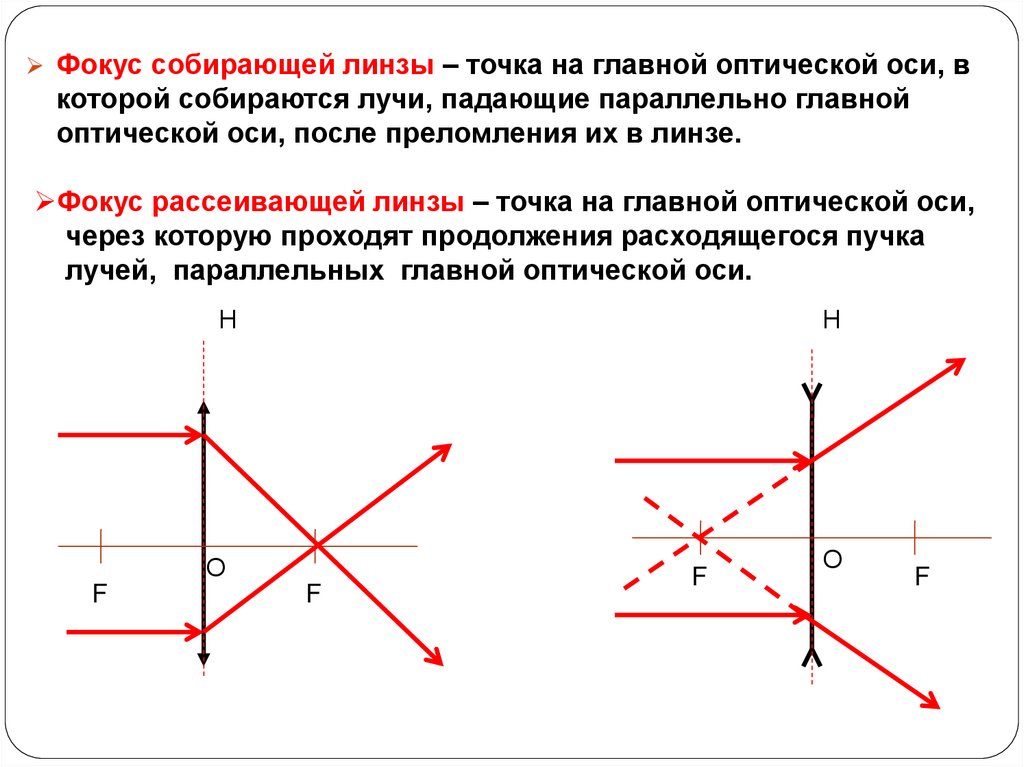

Фокус собирающей линзы – точка на главной оптической оси, в
которой собираются лучи, падающие параллельно главной
оптической оси, после преломления их в линзе.
Фокус рассеивающей линзы – точка на главной оптической оси,
через которую проходят продолжения расходящегося пучка
лучей, параллельных главной оптической оси.
Н
Н
О
F
F
F
О
F

10.

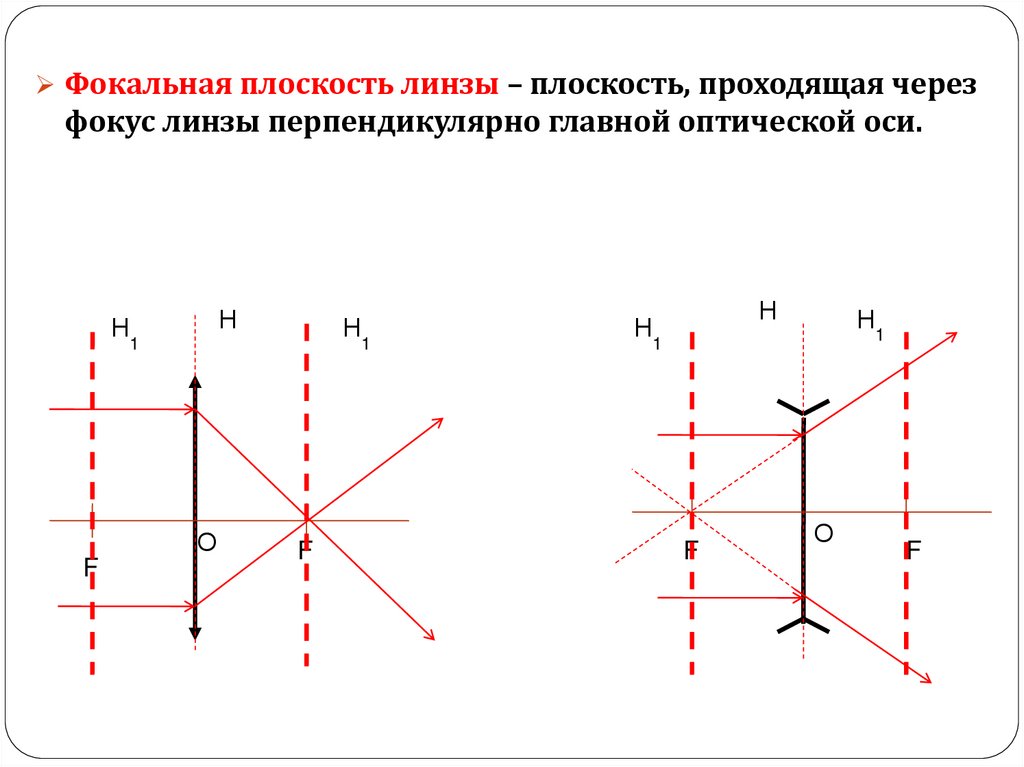

Фокальная плоскость линзы – плоскость, проходящая через
фокус линзы перпендикулярно главной оптической оси.
Н
Н1
О
F
Н1
F
Н
Н1
F
Н1
О
F

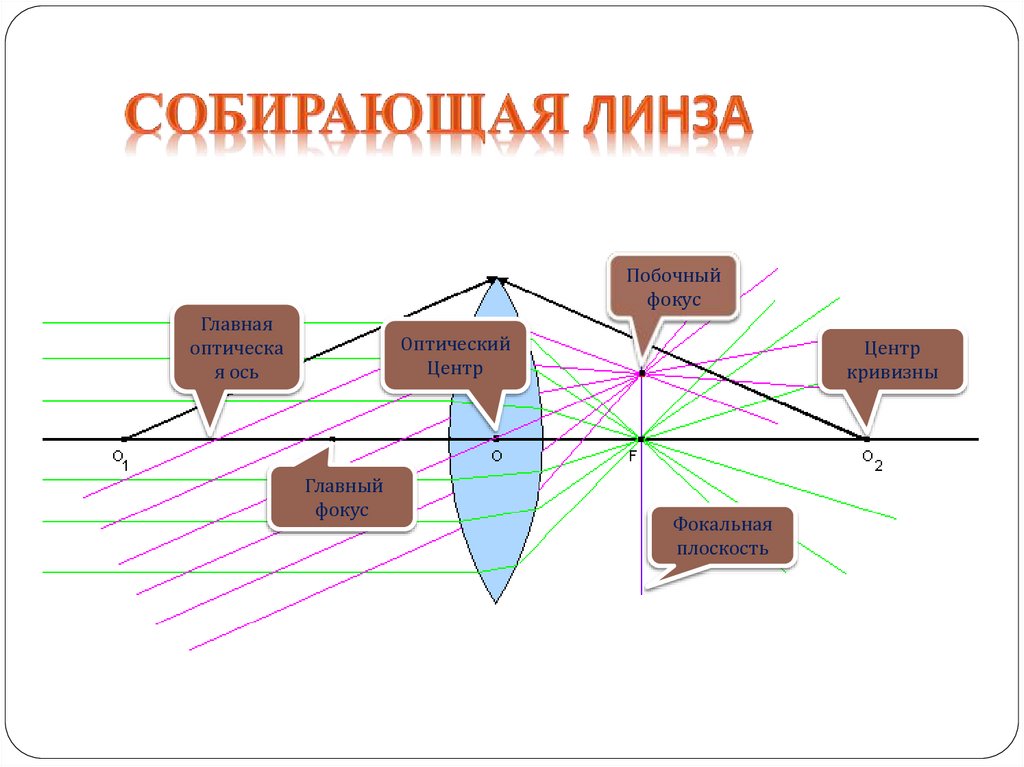

11. собирающая линза

Побочный
фокус
Главная
оптическа
я ось
Оптический
Центр
Главный
фокус
Центр
кривизны
Фокальная
плоскость

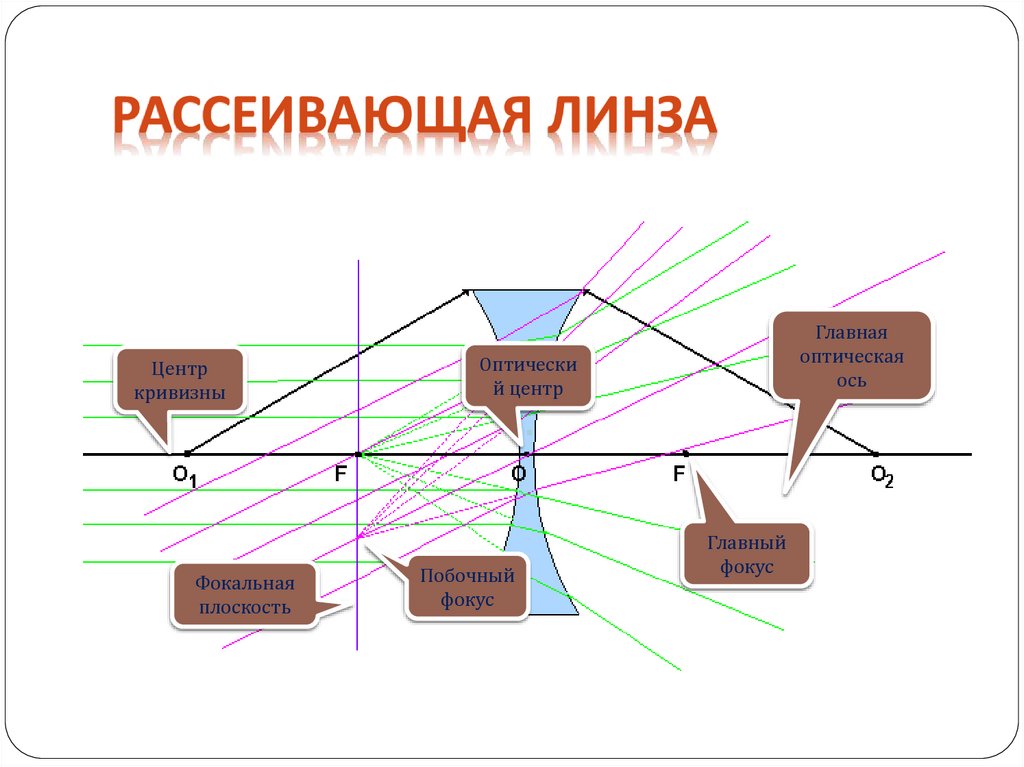

12. Рассеивающая линза

РАССЕИВАЮЩАЯ ЛИНЗА
Центр
кривизны
Фокальная
плоскость
Главная
оптическая
ось
Оптически
й центр
Побочный
фокус
Главный
фокус

13.

предмет
ff
hh
H
H
dd

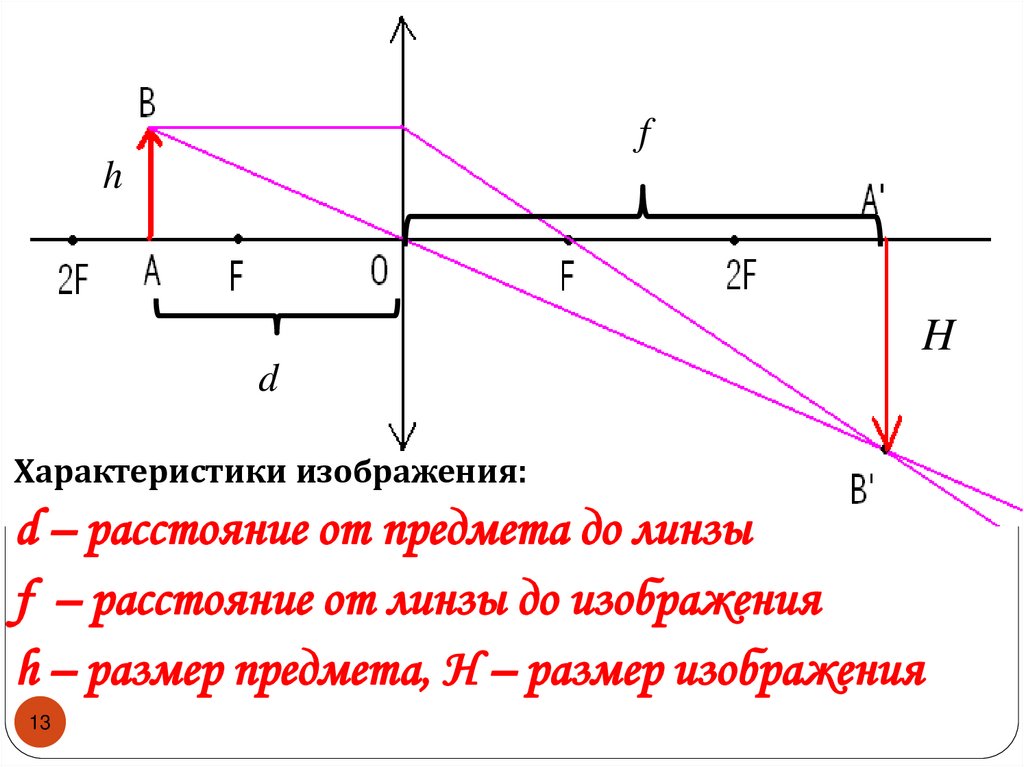

Характеристики изображения:
d – расстояние от предмета до линзы
f – расстояние от линзы до изображения
h – размер предмета, H – размер изображения
13

14.

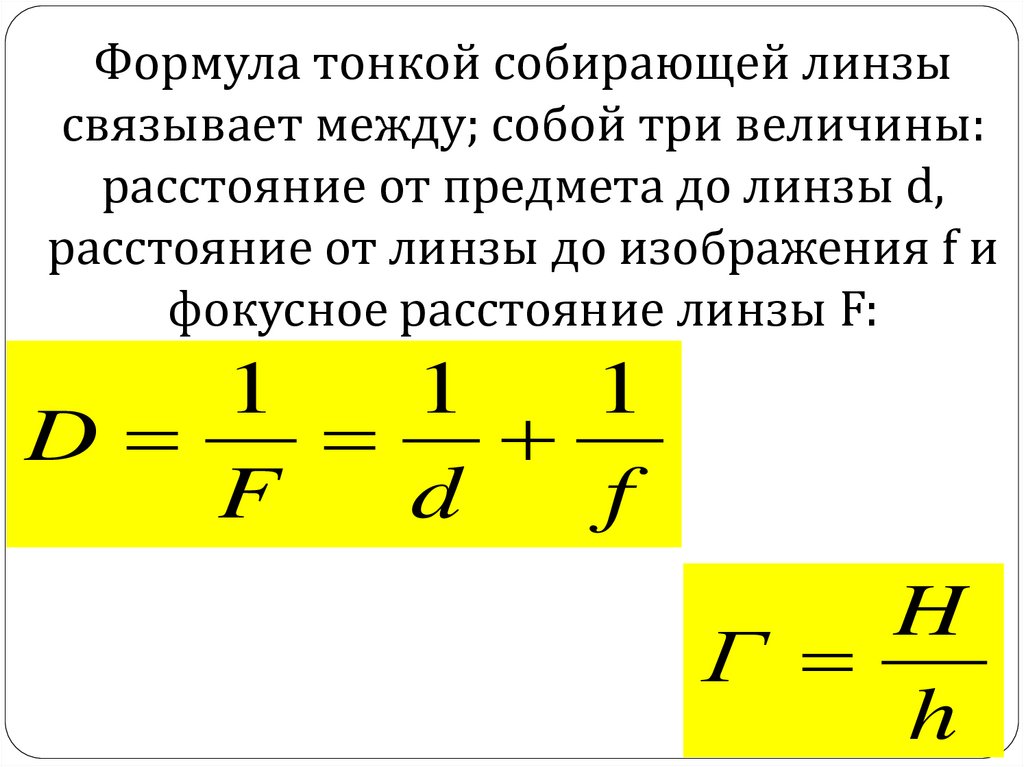

Формула тонкой собирающей линзы
связывает между; собой три величины:
расстояние от предмета до линзы d,
расстояние от линзы до изображения f и
фокусное расстояние линзы F:
1
1
1
D
F
d
f
H
Г
h

15.

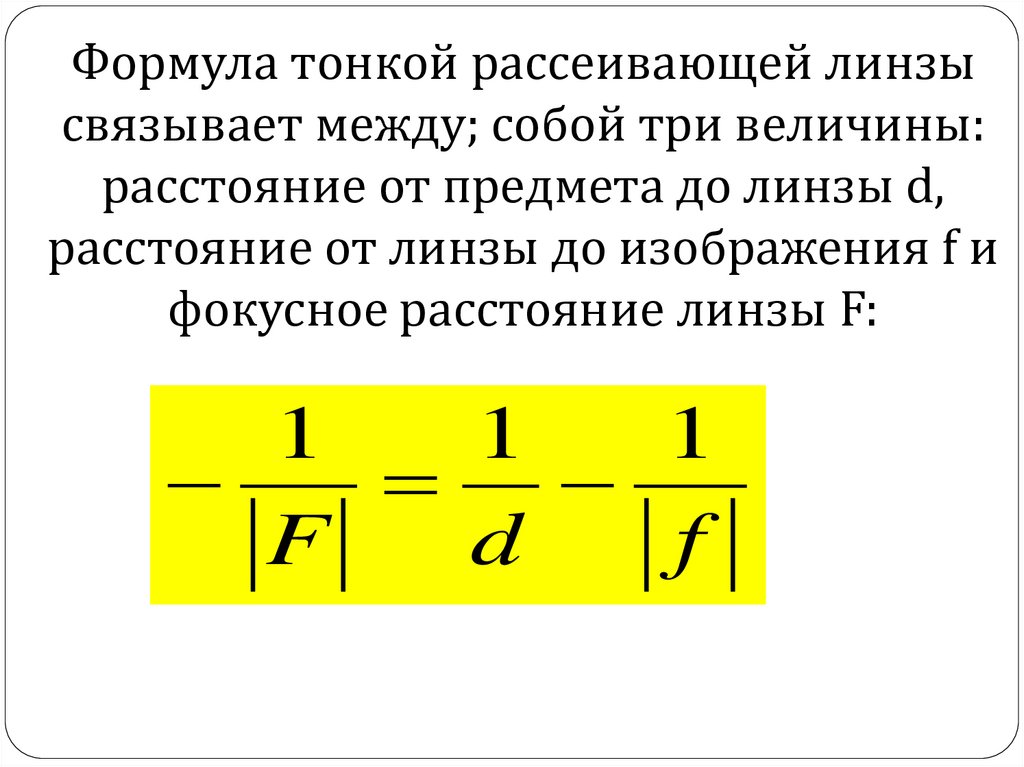

Формула тонкой рассеивающей линзы
связывает между; собой три величины:
расстояние от предмета до линзы d,
расстояние от линзы до изображения f и
фокусное расстояние линзы F:
1
1
1
F
d
f

16. Построение изображений предметов в линзах

17.

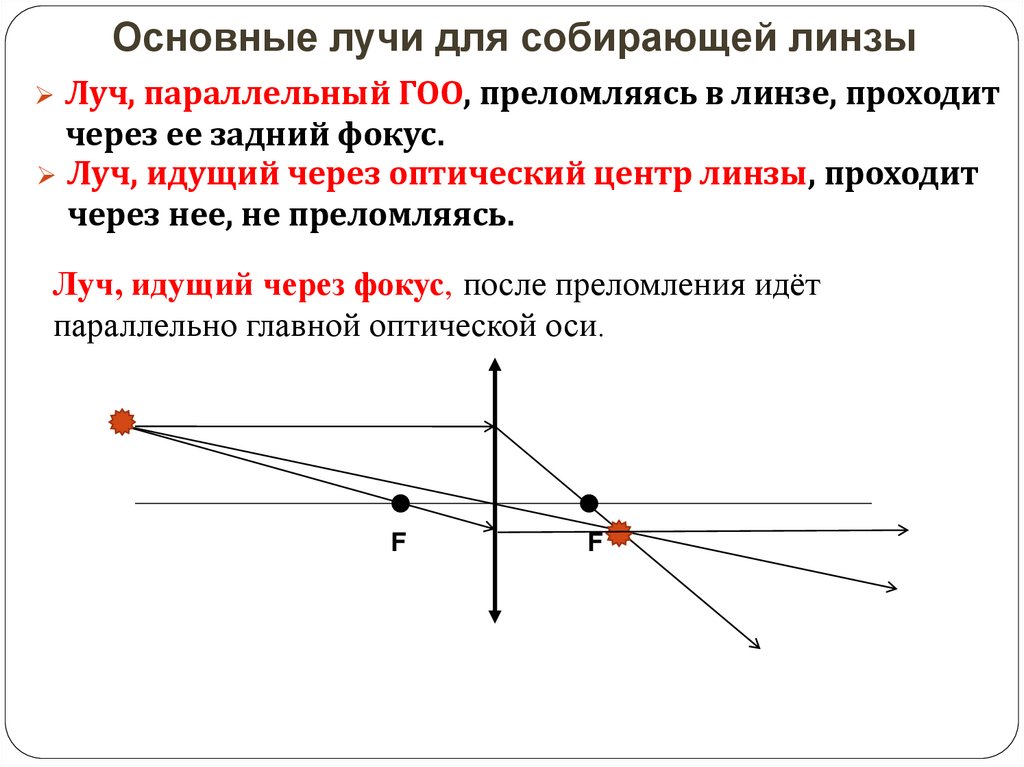

Основные лучи для собирающей линзы
Луч, параллельный ГОО, преломляясь в линзе, проходит
через ее задний фокус.
Луч, идущий через оптический центр линзы, проходит
через нее, не преломляясь.
Луч, идущий через фокус, после преломления идёт
параллельно главной оптической оси.
F
F

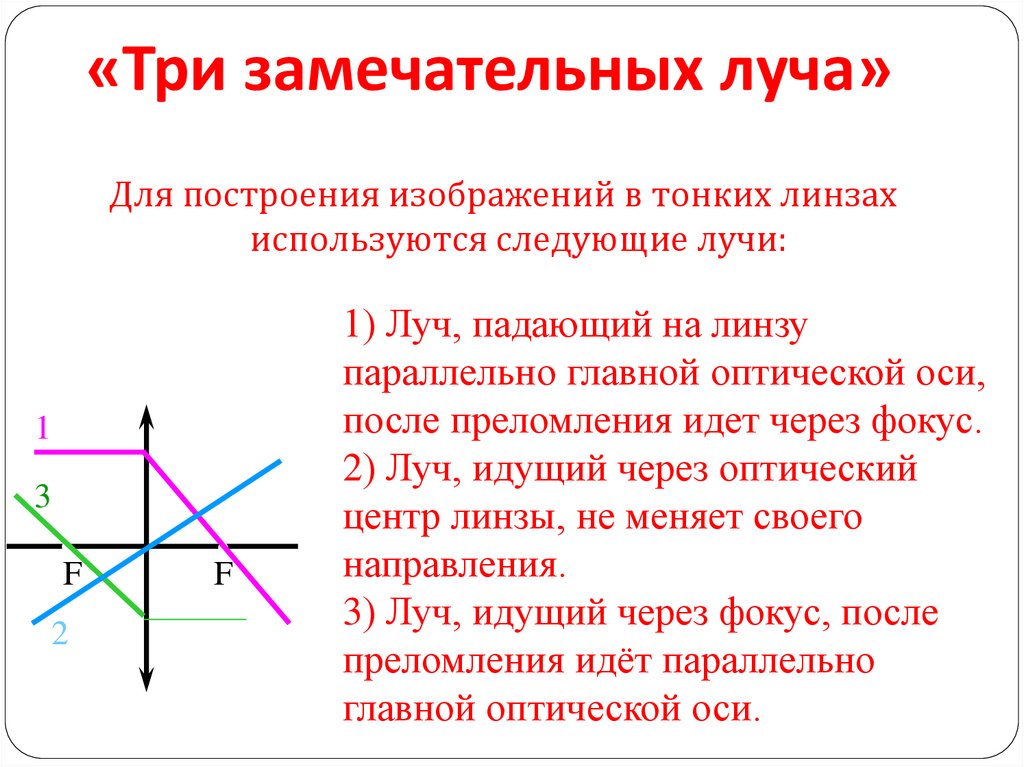

18. «Три замечательных луча»

Для построения изображений в тонких линзах
используются следующие лучи:
1
3
F
2
F
1) Луч, падающий на линзу
параллельно главной оптической оси,
после преломления идет через фокус.
2) Луч, идущий через оптический
центр линзы, не меняет своего
направления.
3) Луч, идущий через фокус, после
преломления идёт параллельно
главной оптической оси.

19.

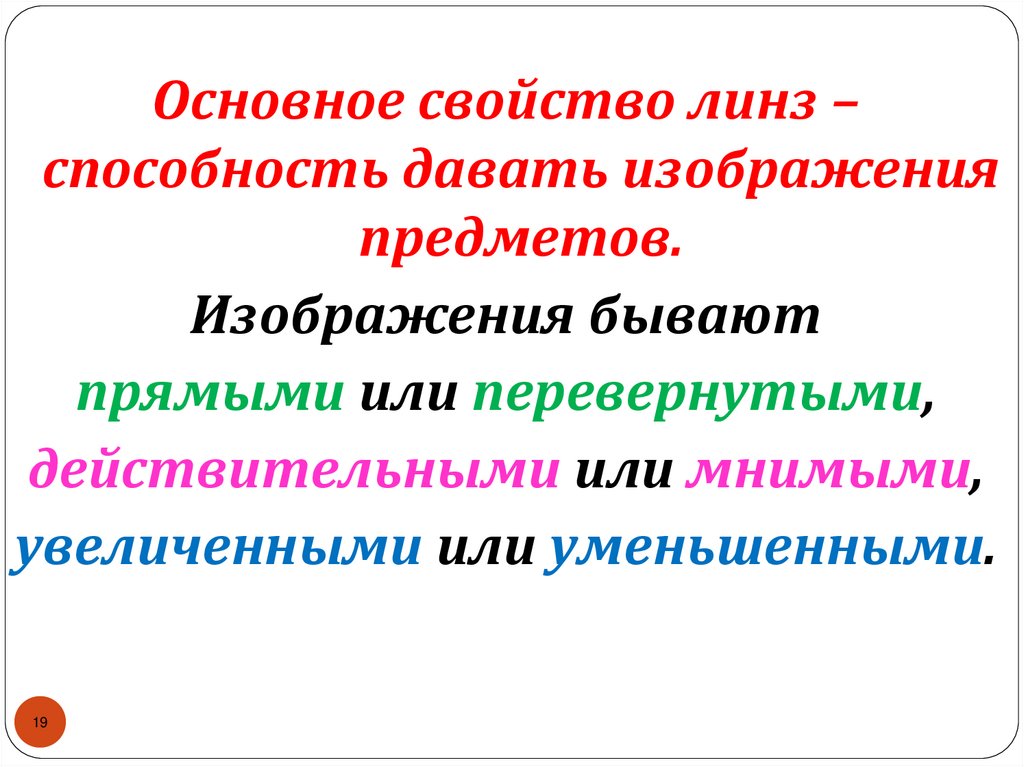

Основное свойство линз –
способность давать изображения
предметов.
Изображения бывают
прямыми или перевернутыми,
действительными или мнимыми,
увеличенными или уменьшенными.
19

20. Построение изображения в собирающей линзе.

Линза называется тонкой, если ее толщиной
можно пренебречь.
20

21.

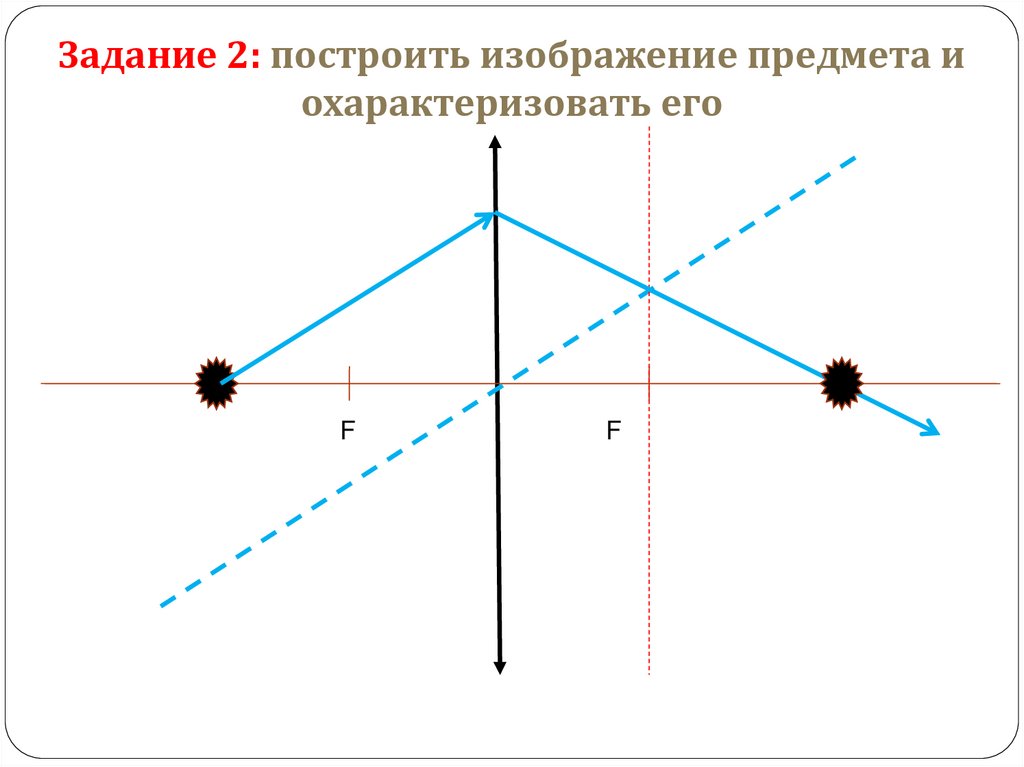

Задание 2: построить изображение предмета и
охарактеризовать его
F
F

22.

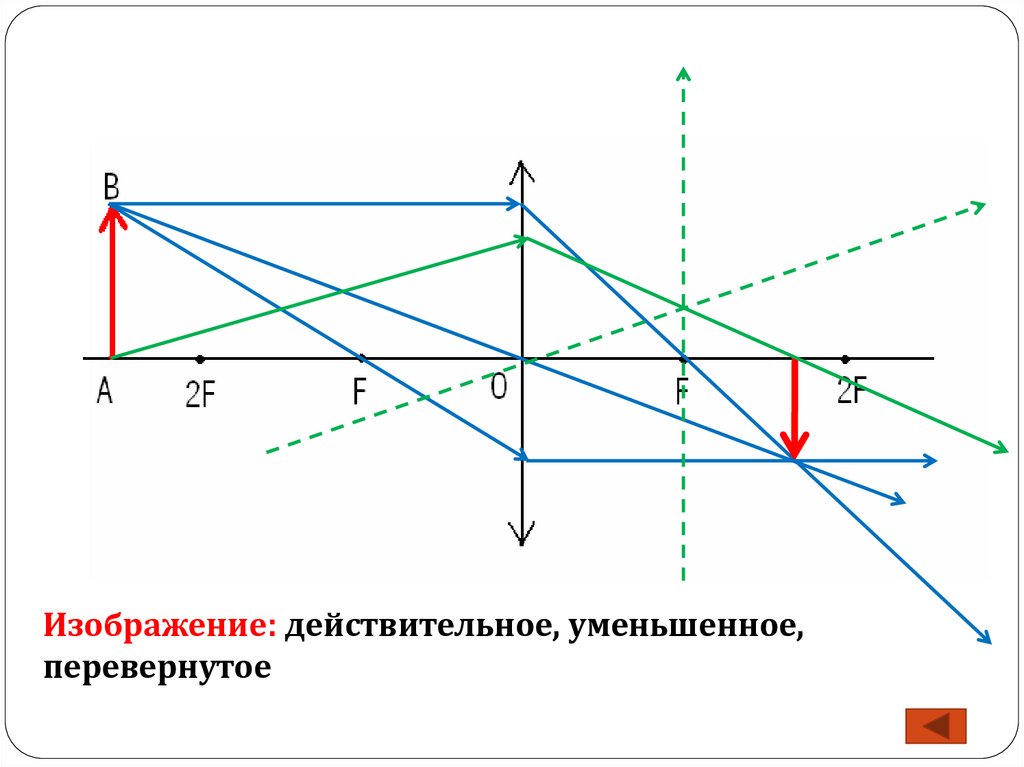

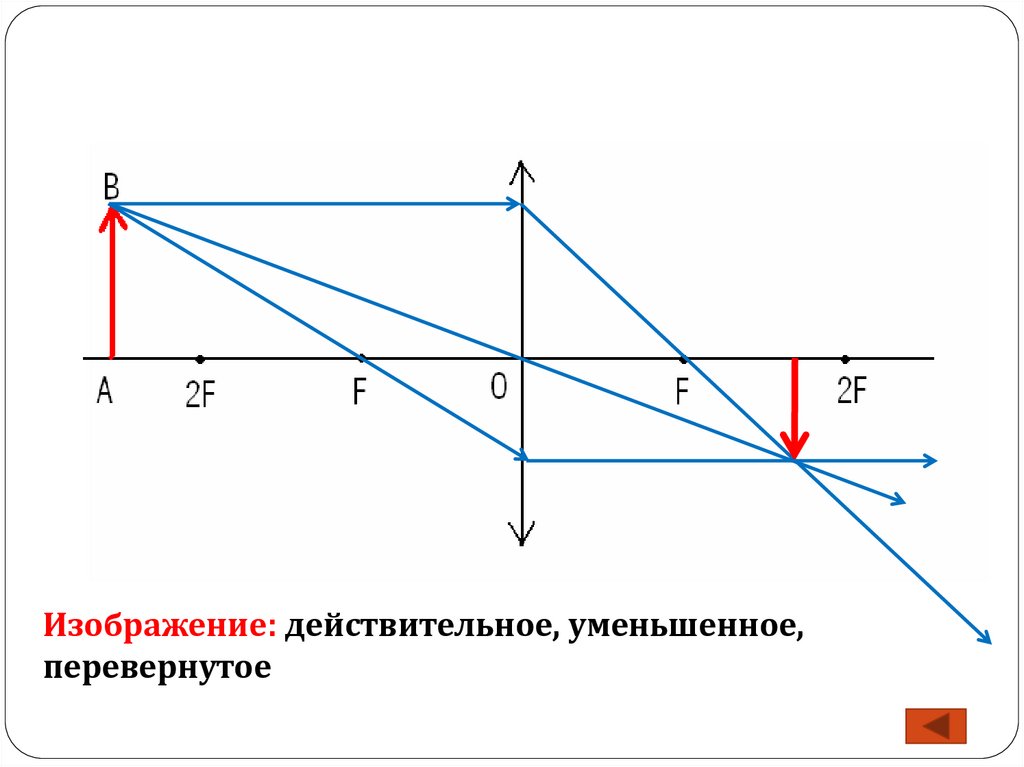

Изображение: действительное, уменьшенное,
перевернутое

23.

Изображение: действительное, уменьшенное,
перевернутое

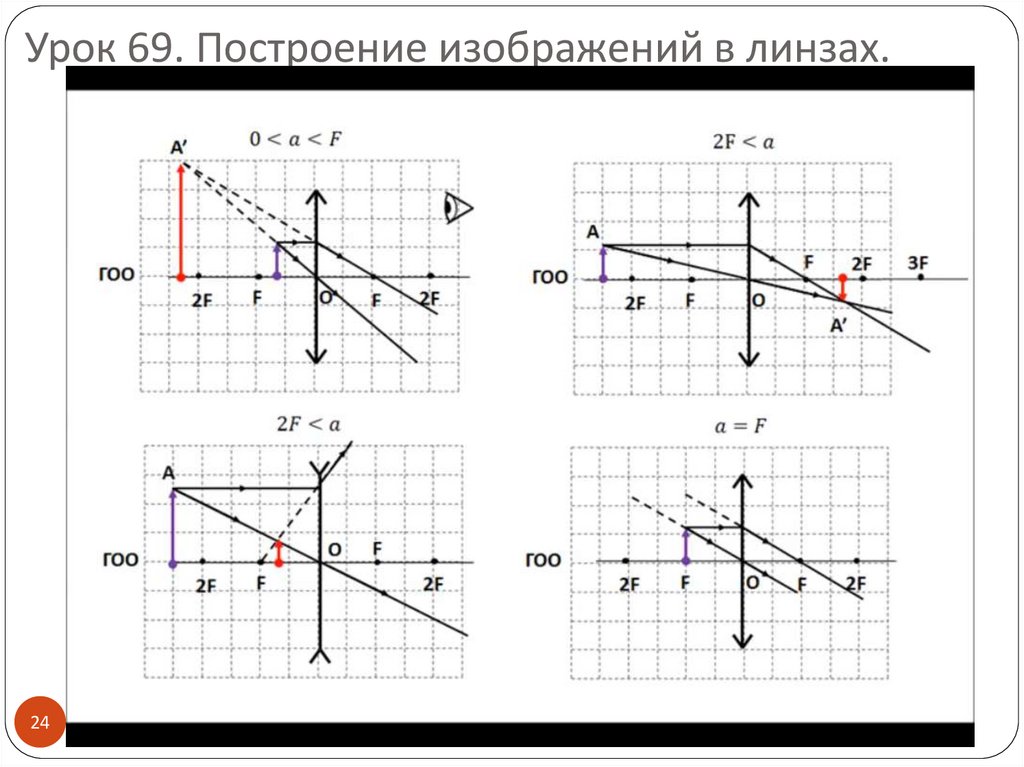

24. Урок 69. Построение изображений в линзах.

24

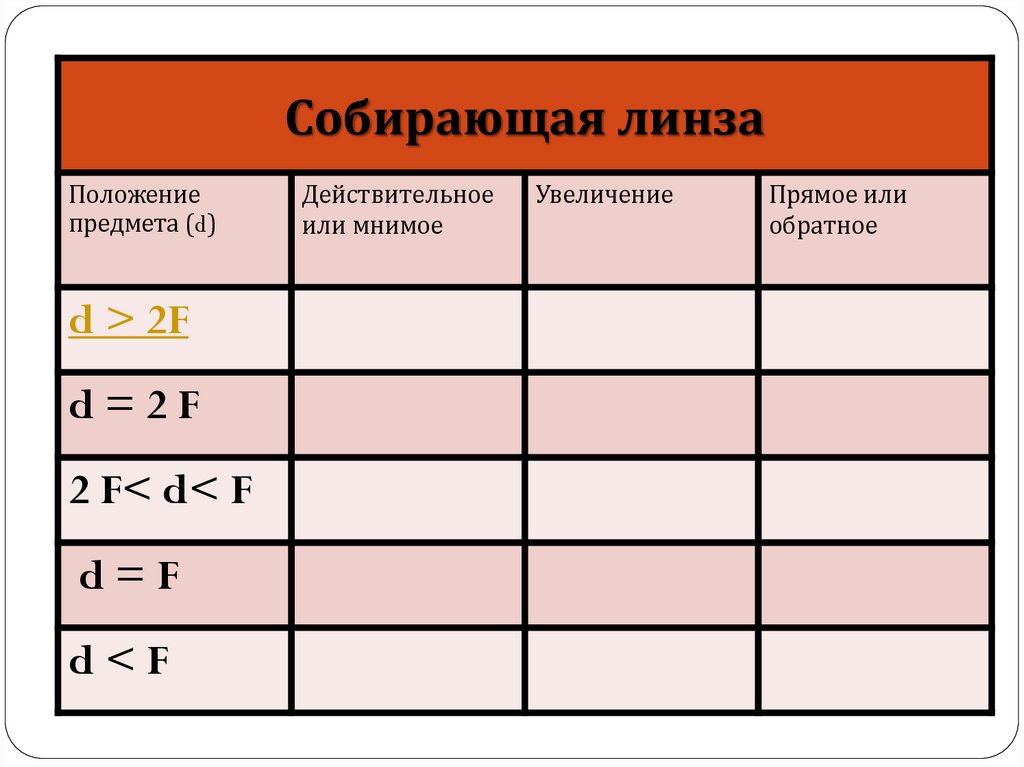

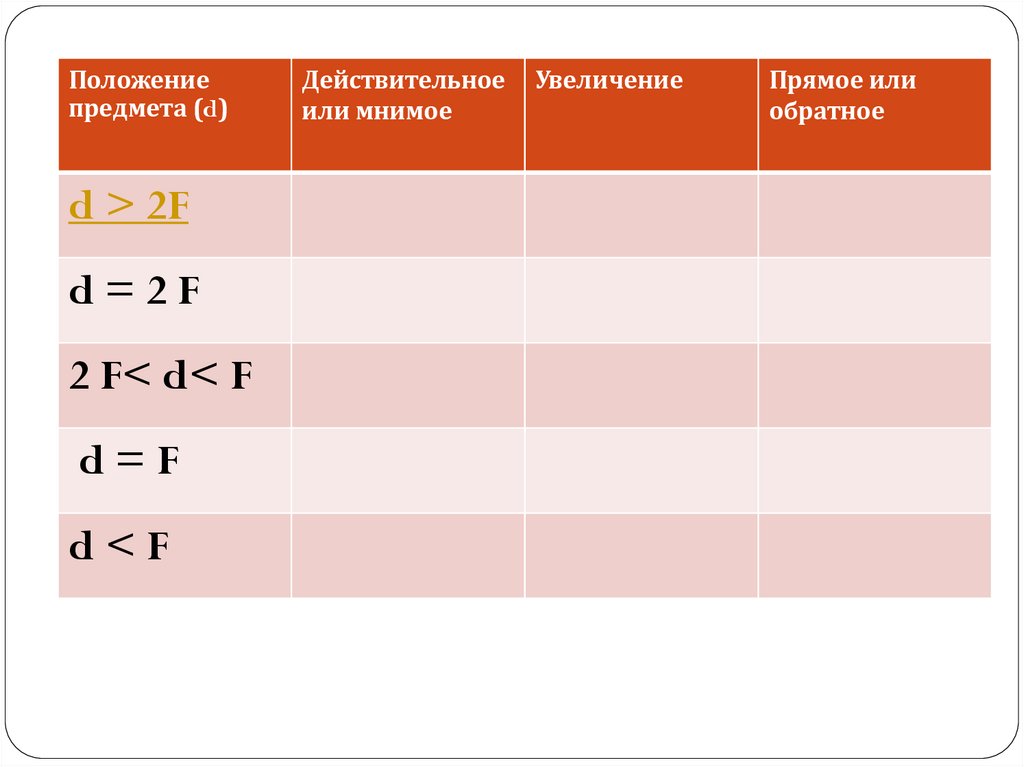

25.

Собирающая линза
Положение
предмета (d)
d > 2F
d=2F
2 F< d< F
d=F
d<F
Действительное
или мнимое
Увеличение
Прямое или
обратное

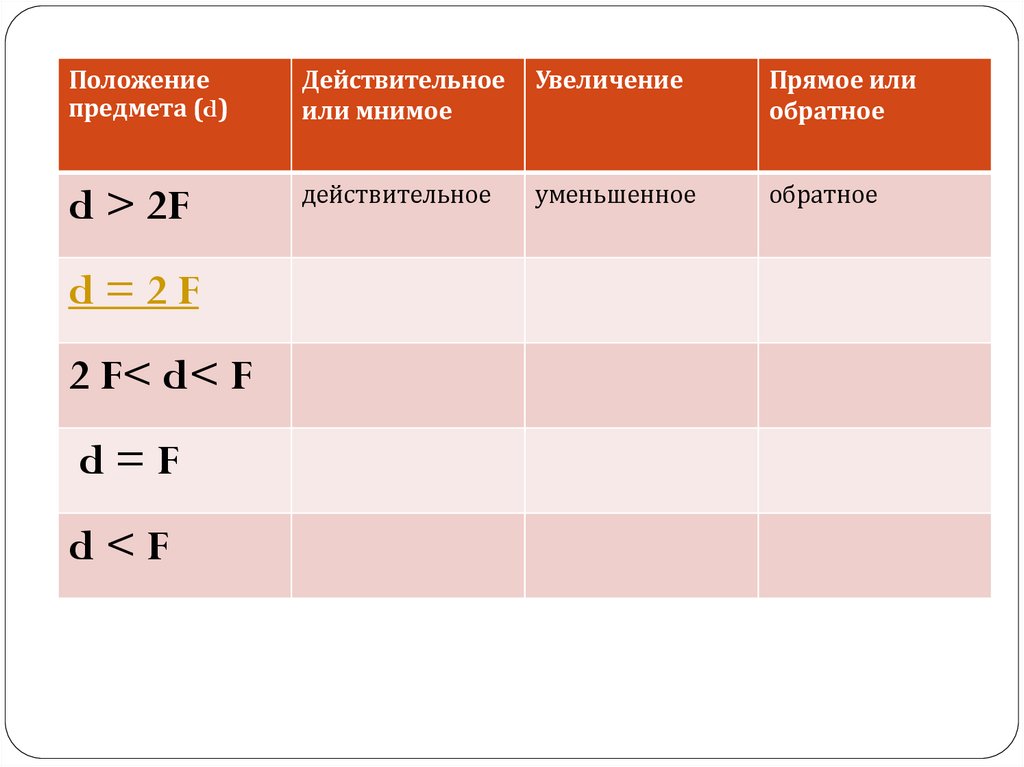

26.

Положение
предмета (d)
Действительное
или мнимое
Увеличение
Прямое или
обратное
d > 2F
действительное
уменьшенное
обратное
d=2F
2 F< d< F
d=F
d<F

27.

Положение
предмета (d)
Действительное
или мнимое
Увеличение
Прямое или
обратное
d > 2F
действительное
уменьшенное
обратное
d=2F
действительное
того же самого
размера
обратное
2 F< d< F
d=F
d<F

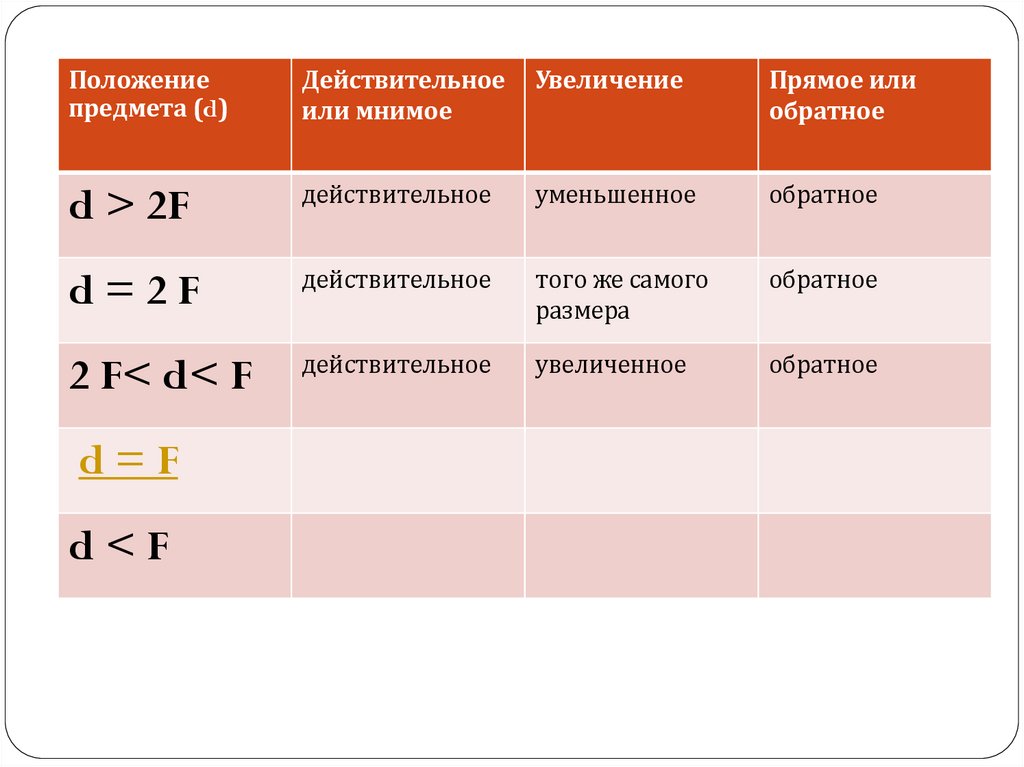

28.

Положение
предмета (d)
Действительное
или мнимое
Увеличение
Прямое или
обратное
d > 2F
действительное
уменьшенное
обратное
d=2F
действительное
того же самого
размера
обратное
2 F< d< F
действительное
увеличенное
обратное
d=F
d<F

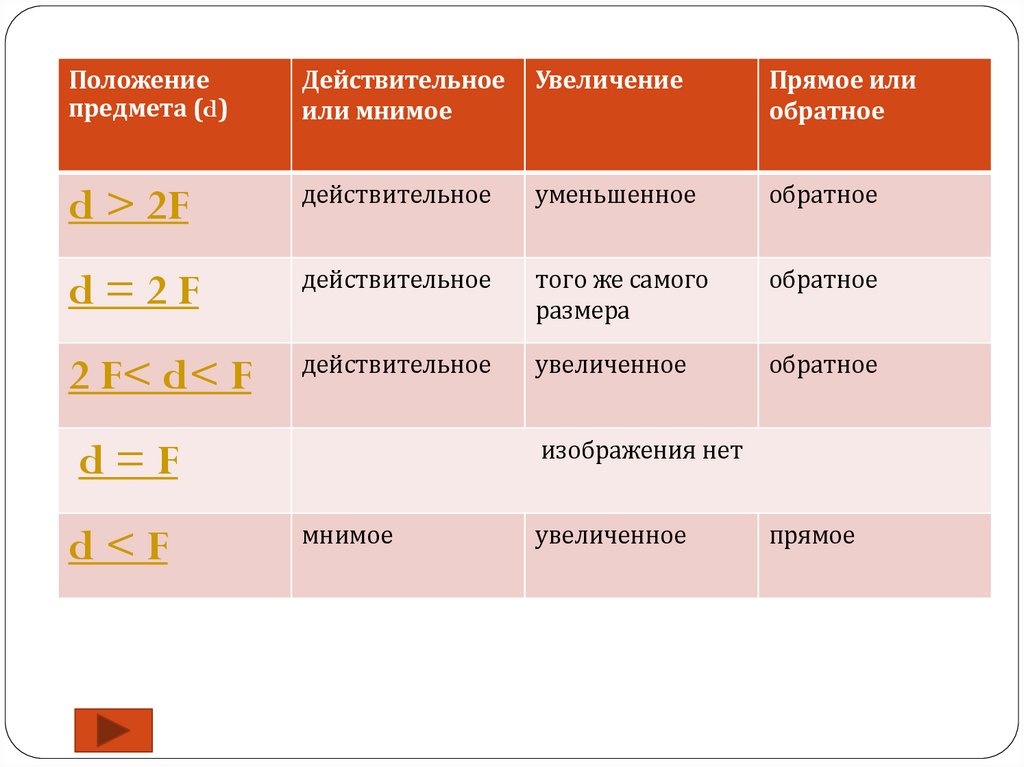

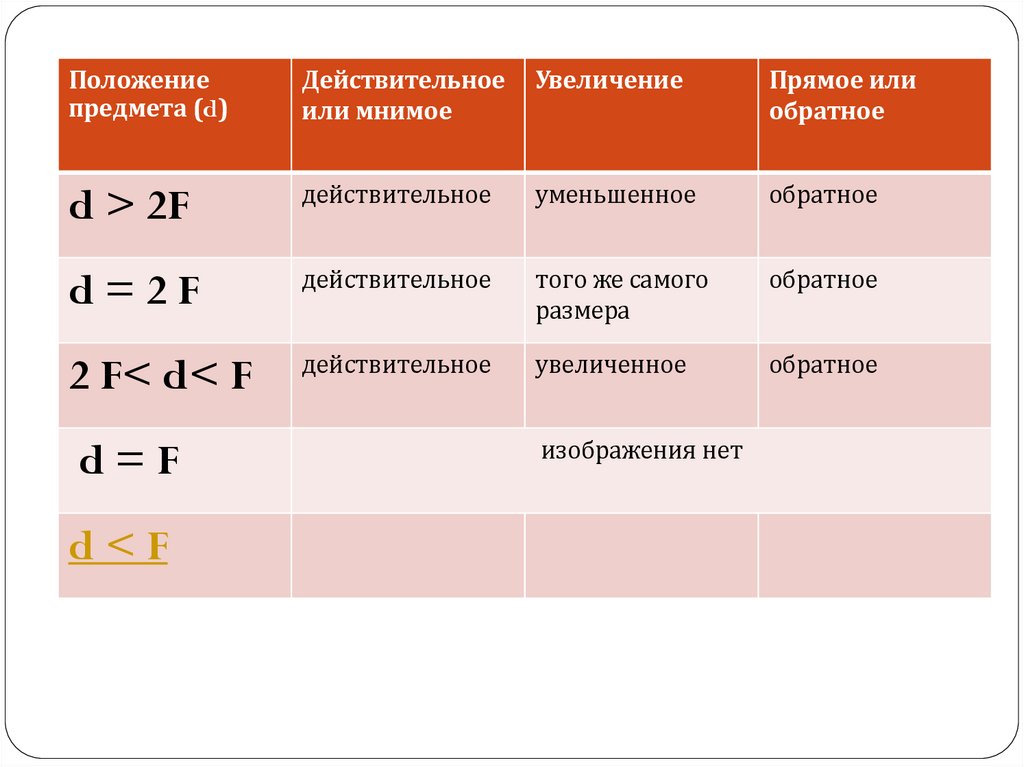

29.

Положение
предмета (d)
Действительное
или мнимое
Увеличение
Прямое или
обратное
d > 2F
действительное
уменьшенное
обратное
d=2F
действительное
того же самого
размера
обратное
2 F< d< F
действительное
увеличенное
обратное
d=F
d<F
изображения нет

30.

Положение
предмета (d)
Действительное
или мнимое
Увеличение
Прямое или
обратное
d > 2F
действительное
уменьшенное
обратное
d=2F
действительное
того же самого
размера
обратное
2 F< d< F
действительное
увеличенное
обратное
изображения нет
d=F
d<F
мнимое
увеличенное
прямое

31.

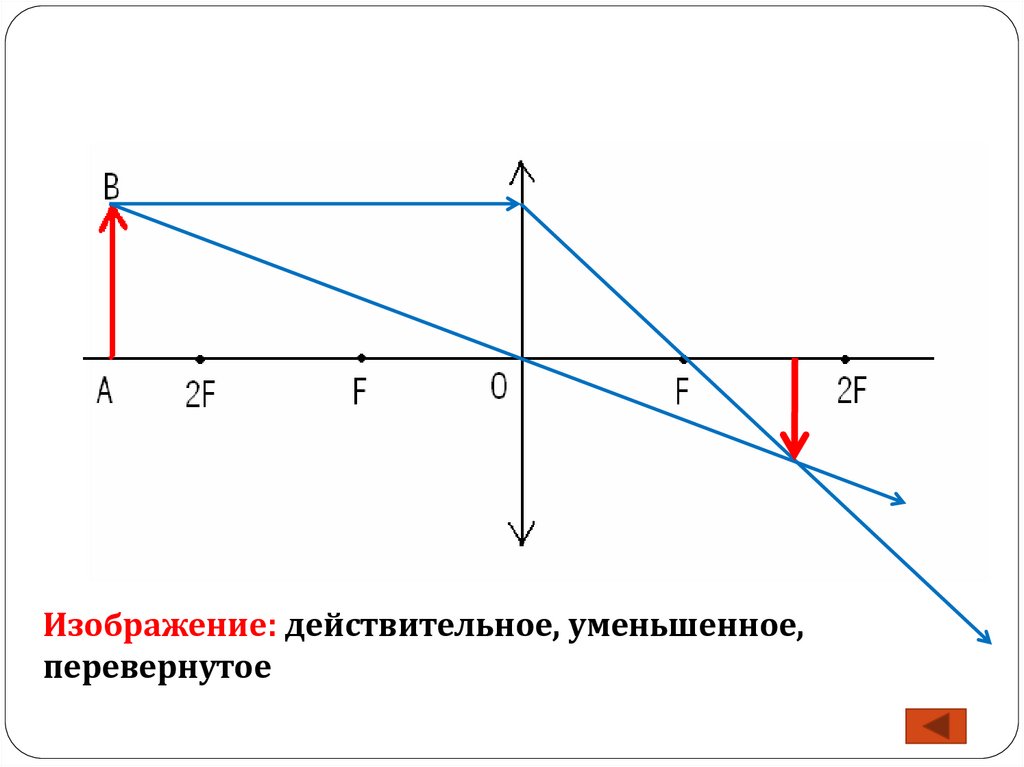

Изображение: действительное, уменьшенное,
перевернутое

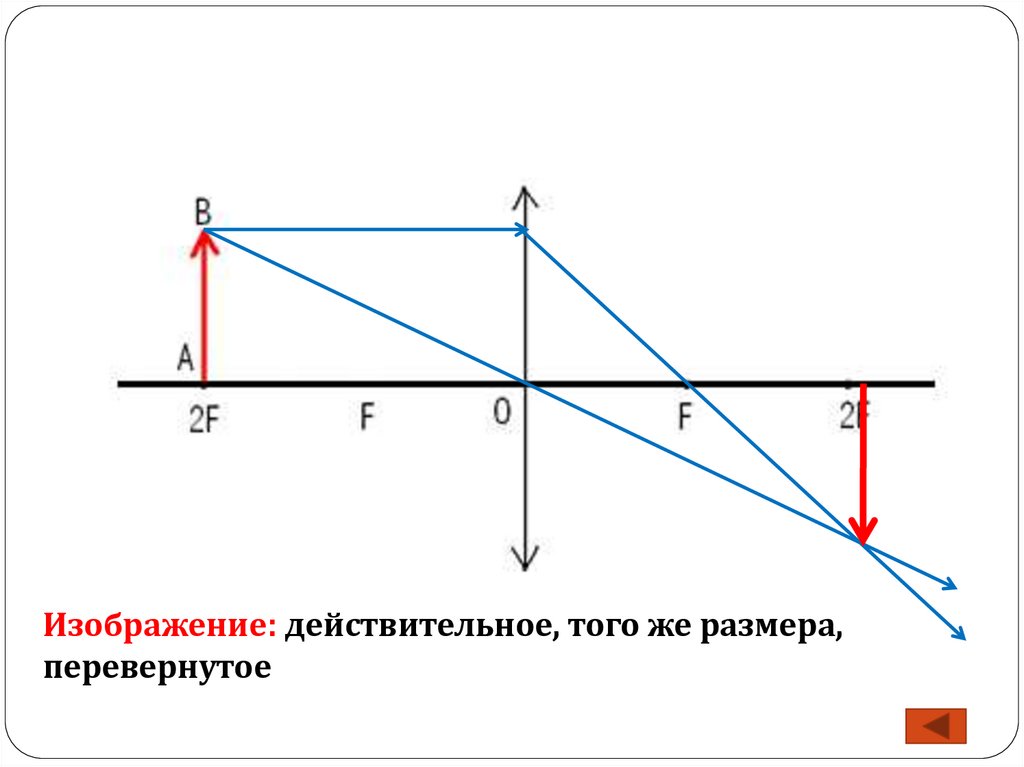

32.

Изображение: действительное, того же размера,
перевернутое

33.

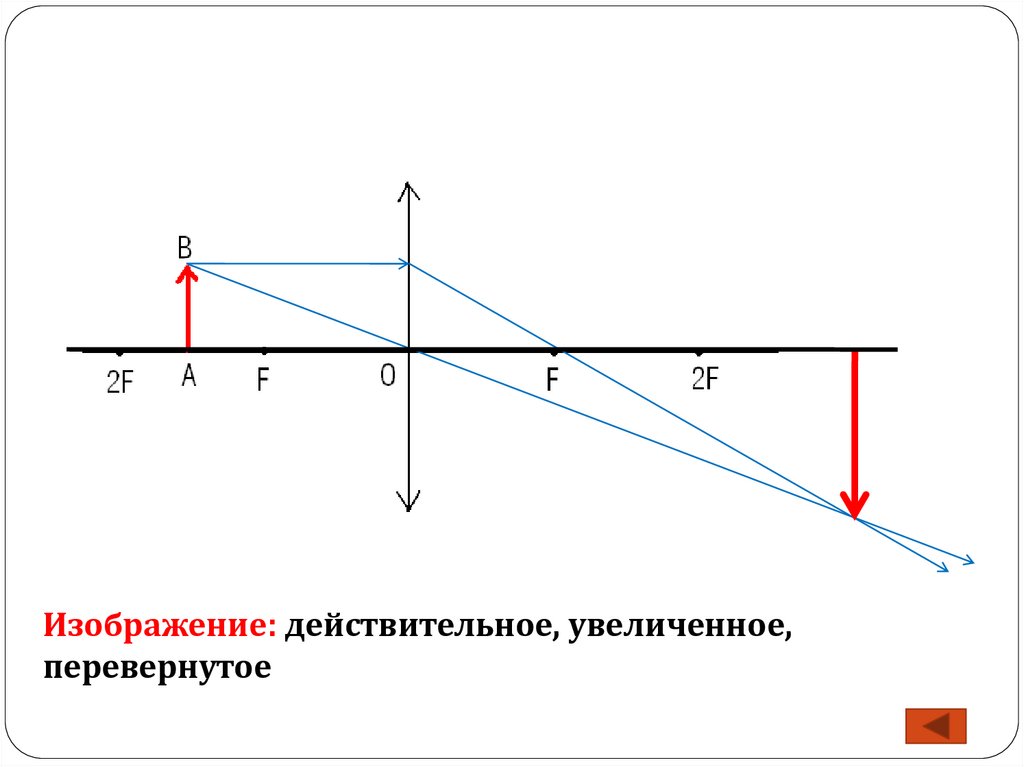

Изображение: действительное, увеличенное,
перевернутое

34.

Изображение: нет

35.

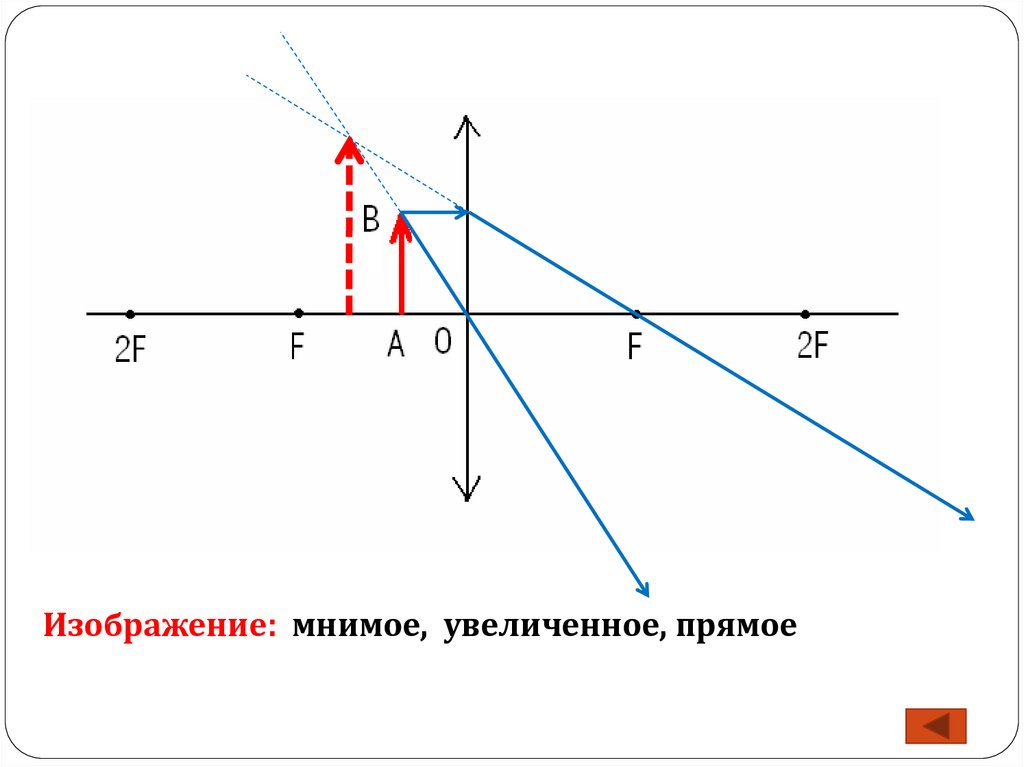

Изображение: мнимое, увеличенное, прямое

36.

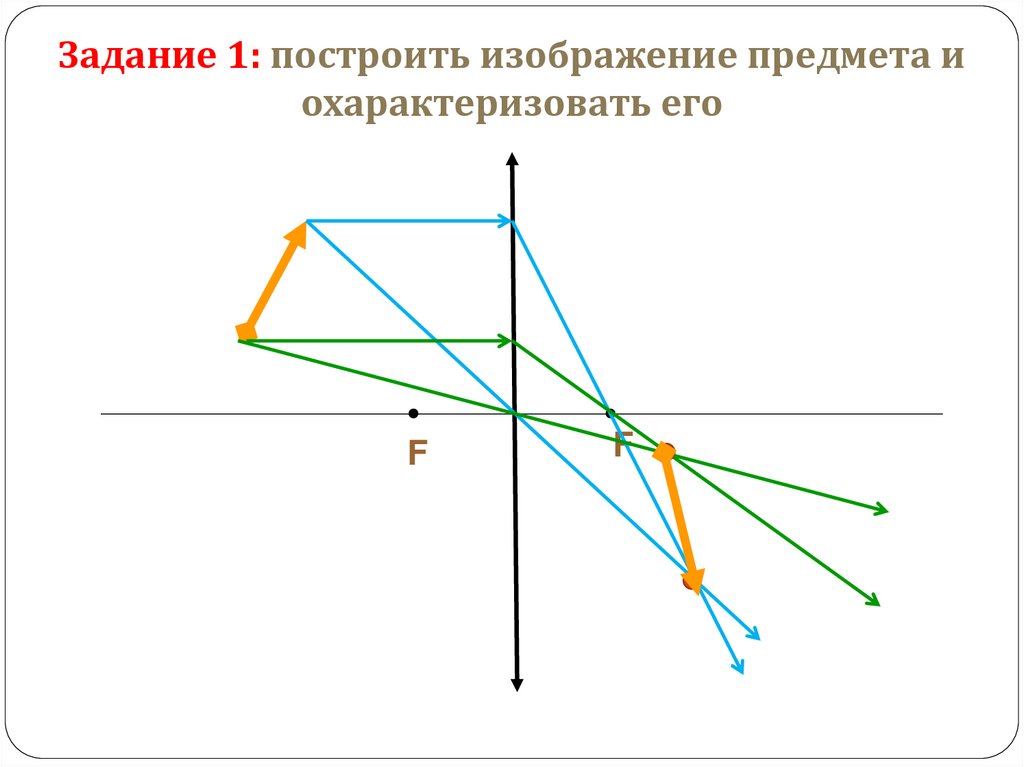

Задание 1: построить изображение предмета и
охарактеризовать его
F
F

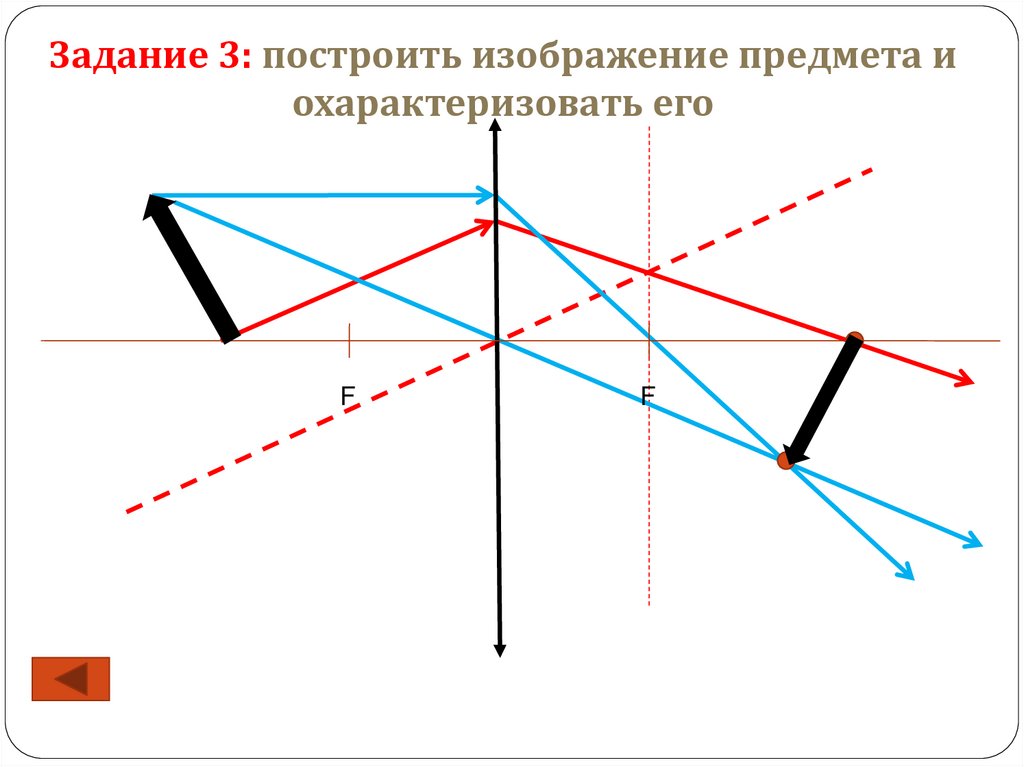

37.

Задание 3: построить изображение предмета и
охарактеризовать его
F
F

38.

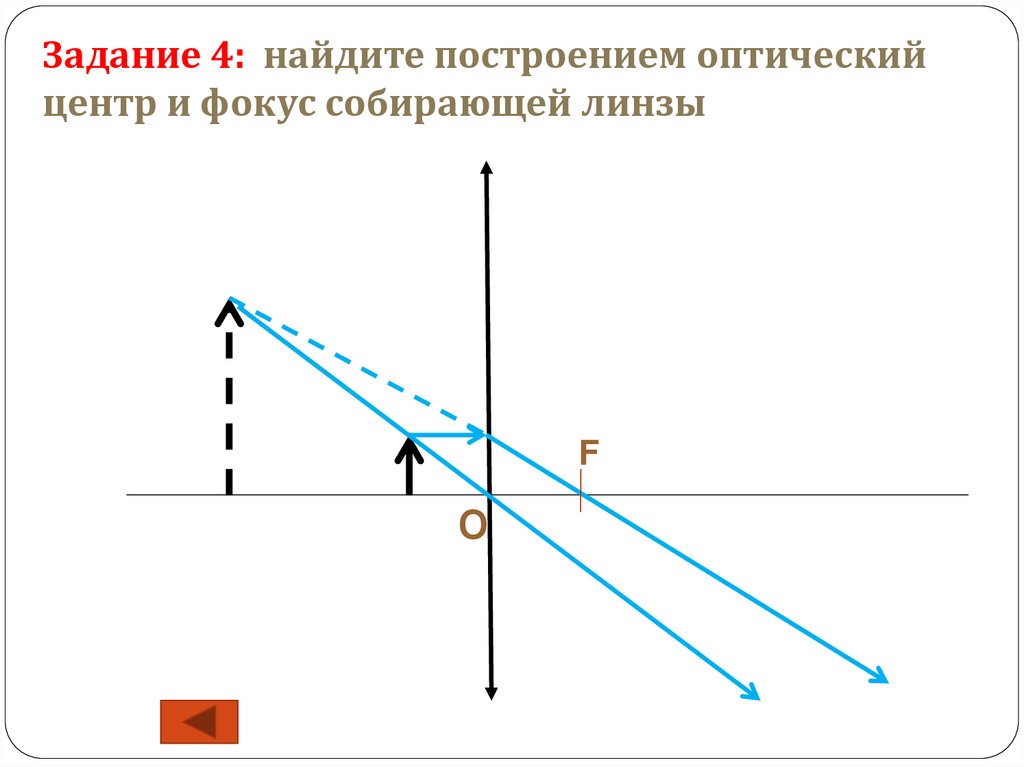

Задание 4: найдите построением оптический
центр и фокус собирающей линзы
F
О

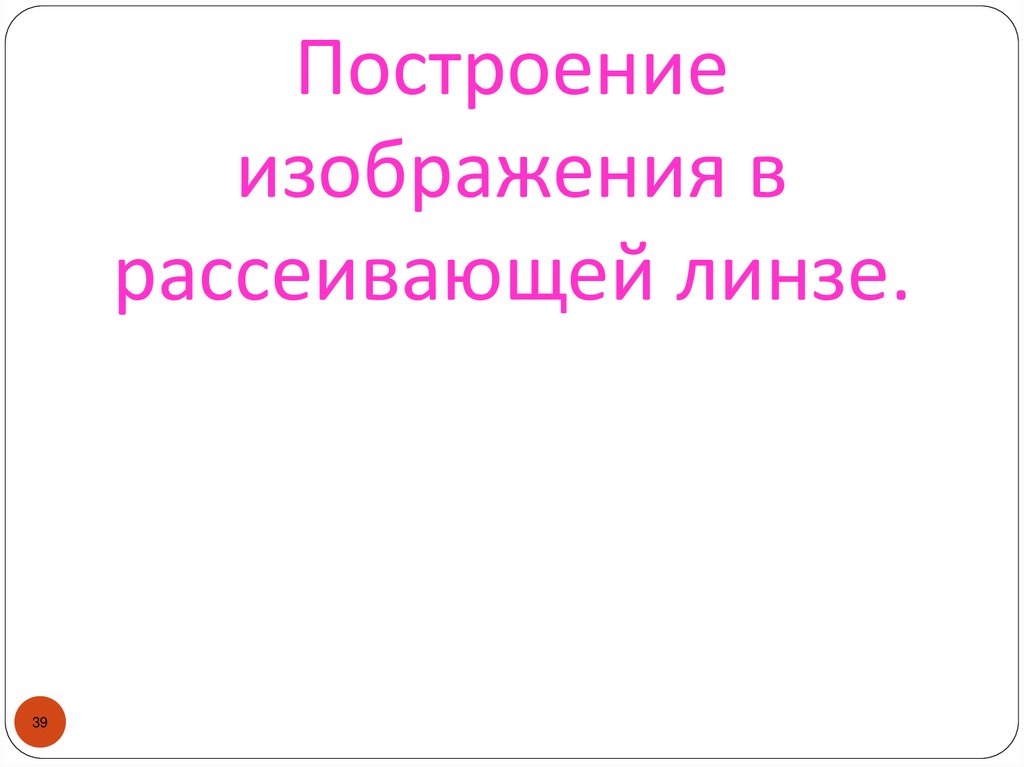

39. Построение изображения в рассеивающей линзе.

39

40.

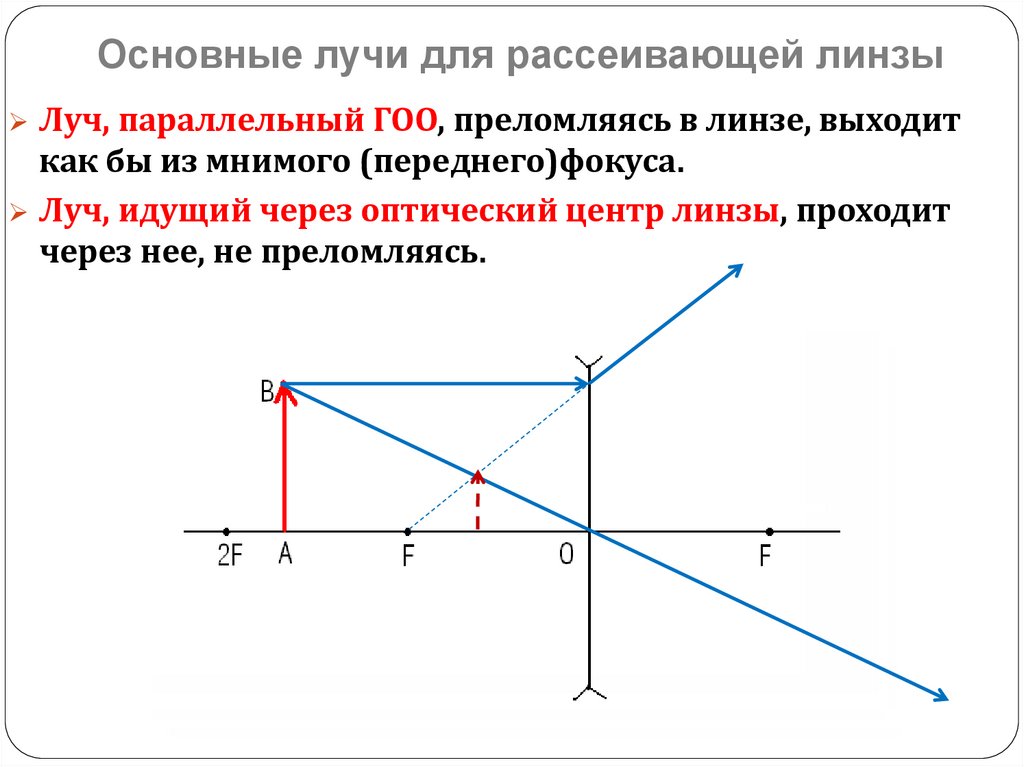

Основные лучи для рассеивающей линзы
Луч, параллельный ГОО, преломляясь в линзе, выходит
как бы из мнимого (переднего)фокуса.
Луч, идущий через оптический центр линзы, проходит
через нее, не преломляясь.

41.

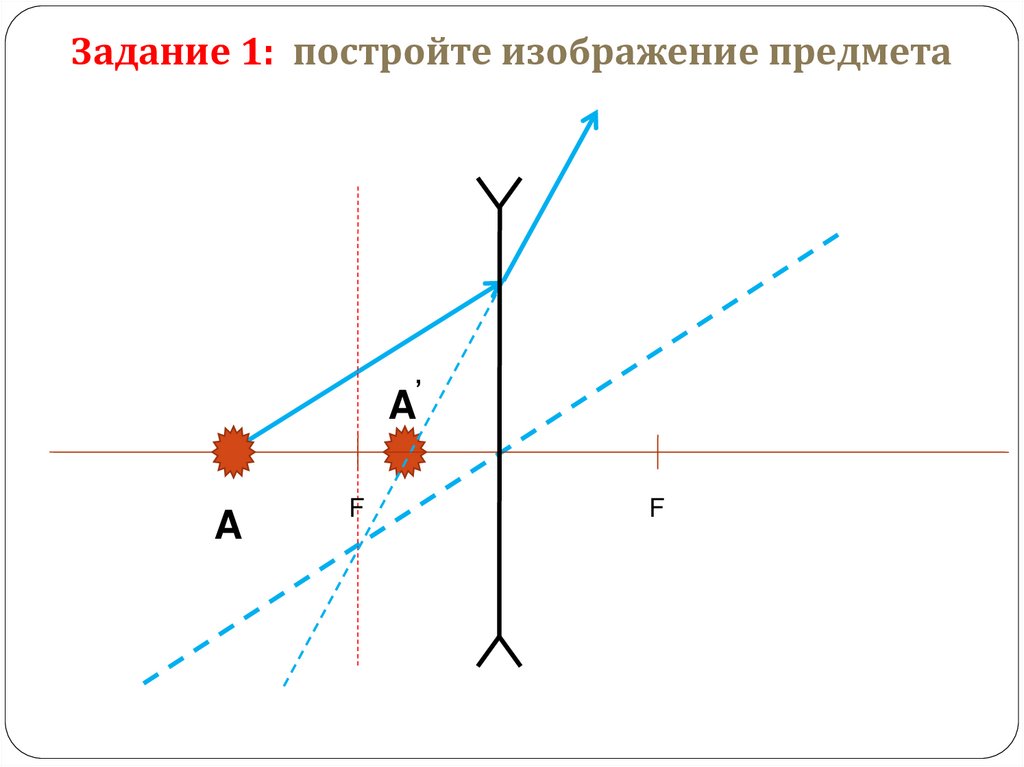

Задание 1: постройте изображение предмета
’
A
A
F
F

42.

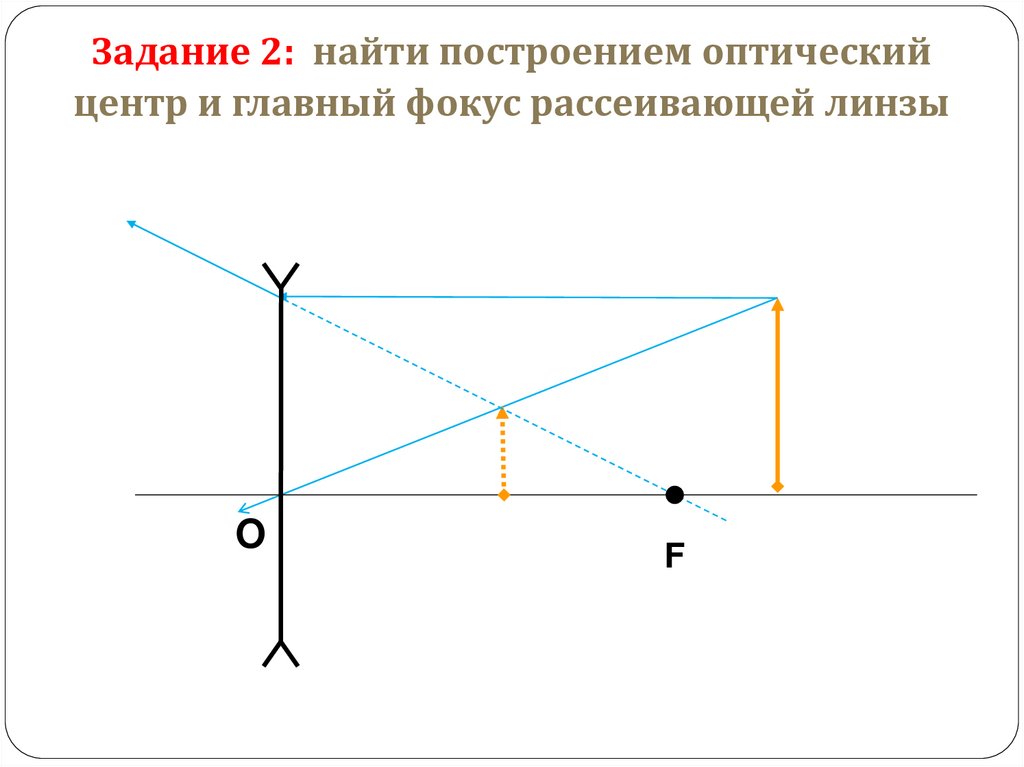

Задание 2: найти построением оптический
центр и главный фокус рассеивающей линзы
O
F

43.

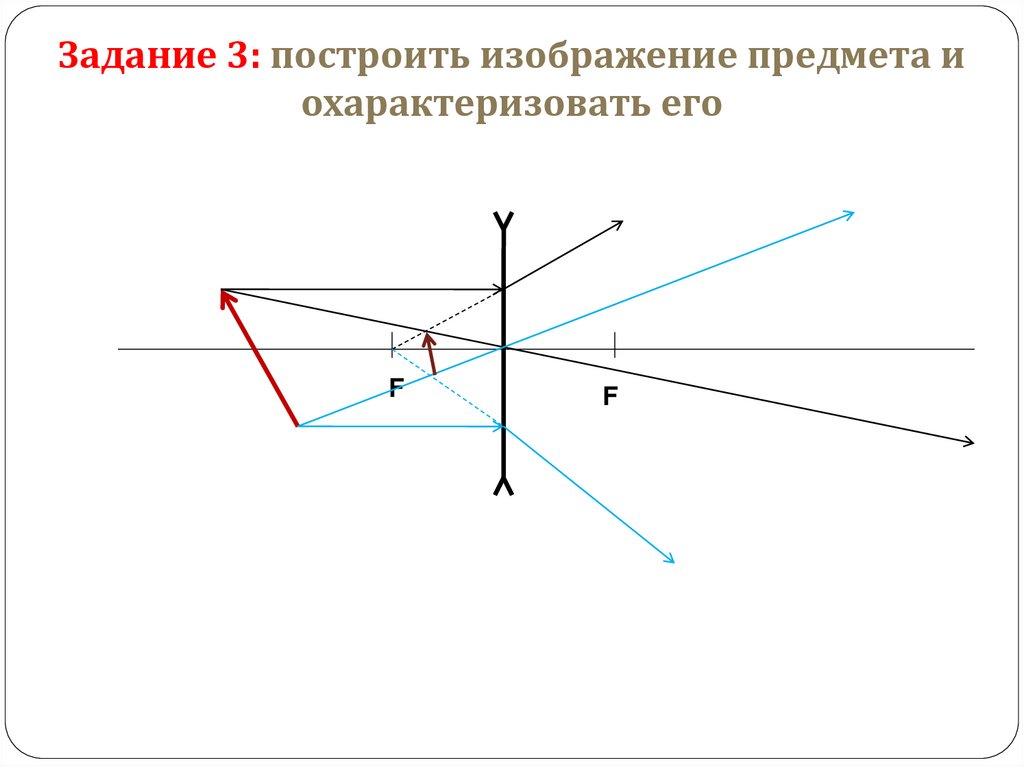

Задание 3: построить изображение предмета и
охарактеризовать его
F
F

44.

Положение
предмета (d)
d > 2F
d=2F
2 F< d< F
d=F
d<F
Действительное
или мнимое
Увеличение
Прямое или
обратное

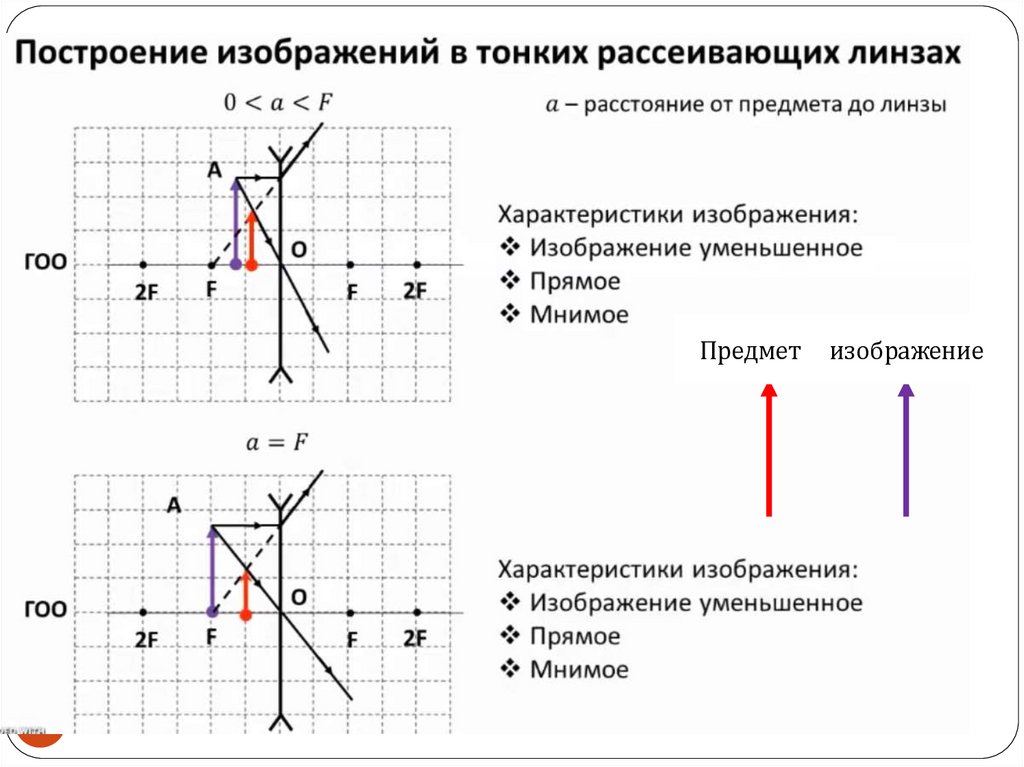

45.

Предмет
46

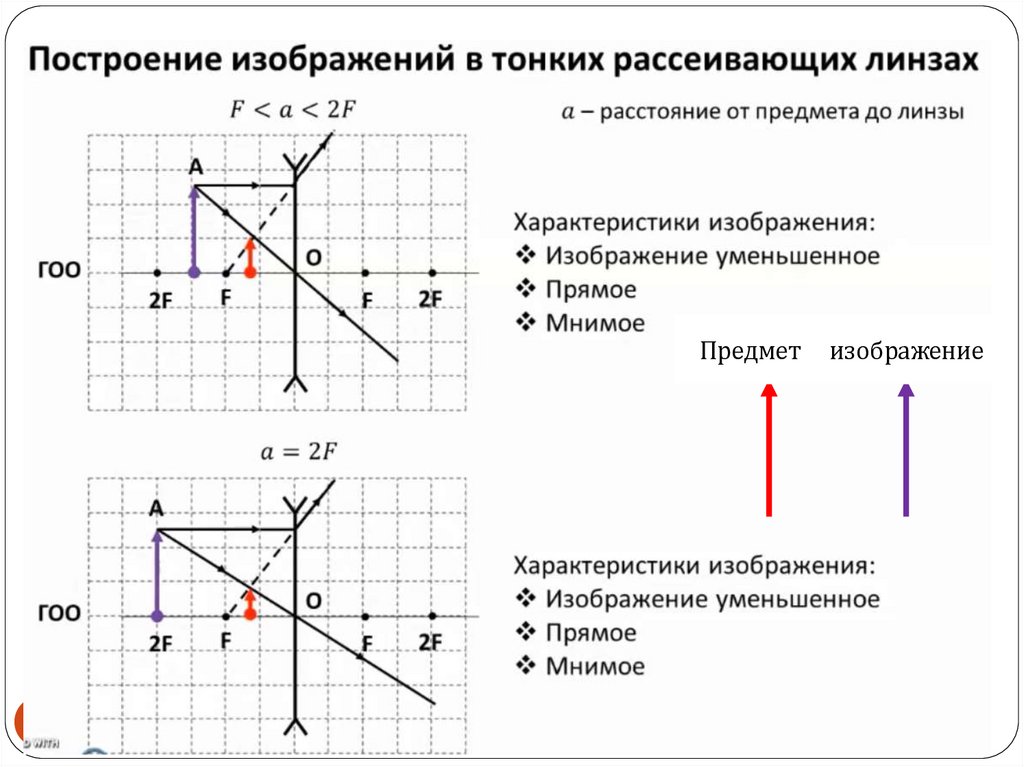

46.

Предмет
47

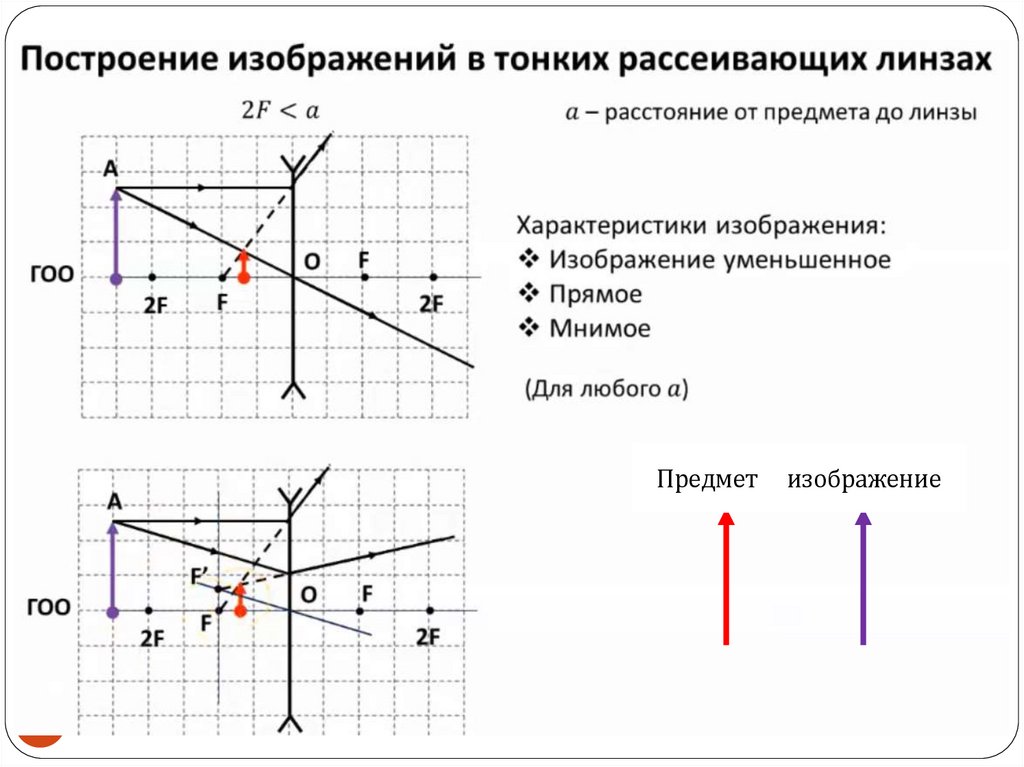

47.

Предмет
48

48.

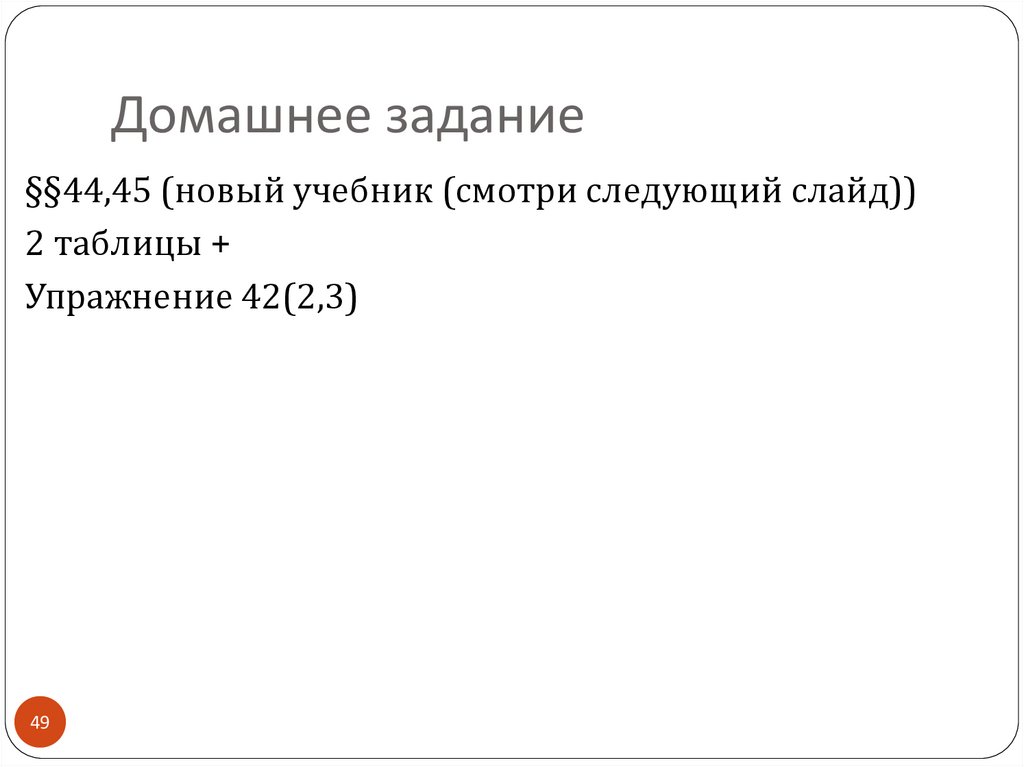

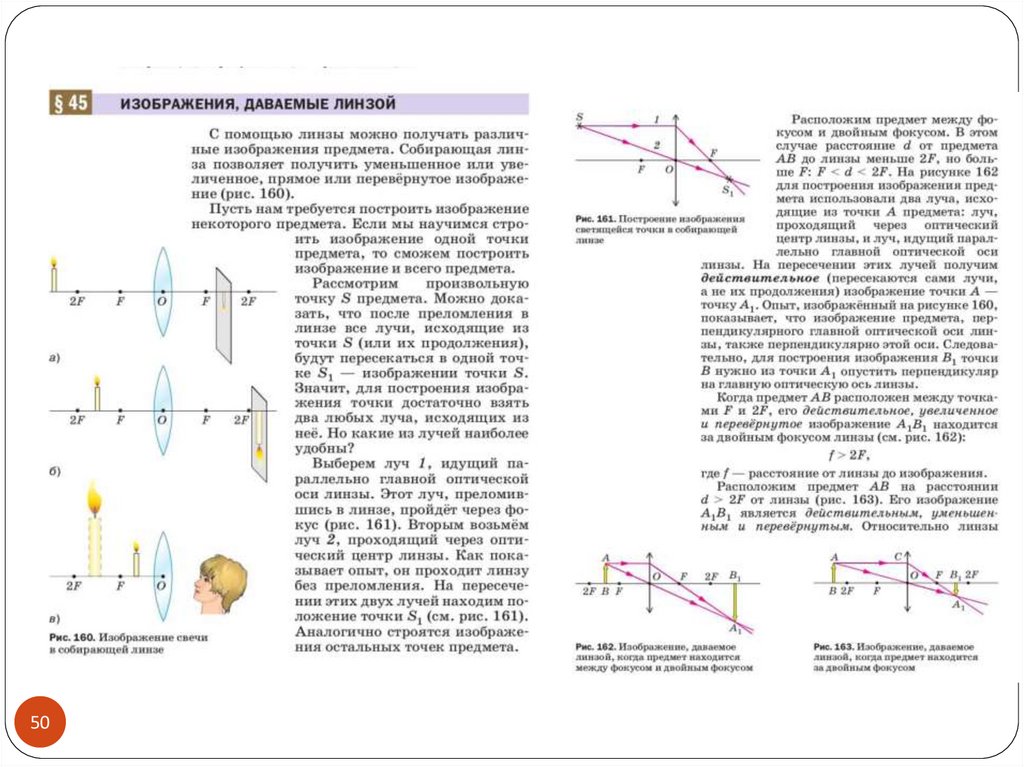

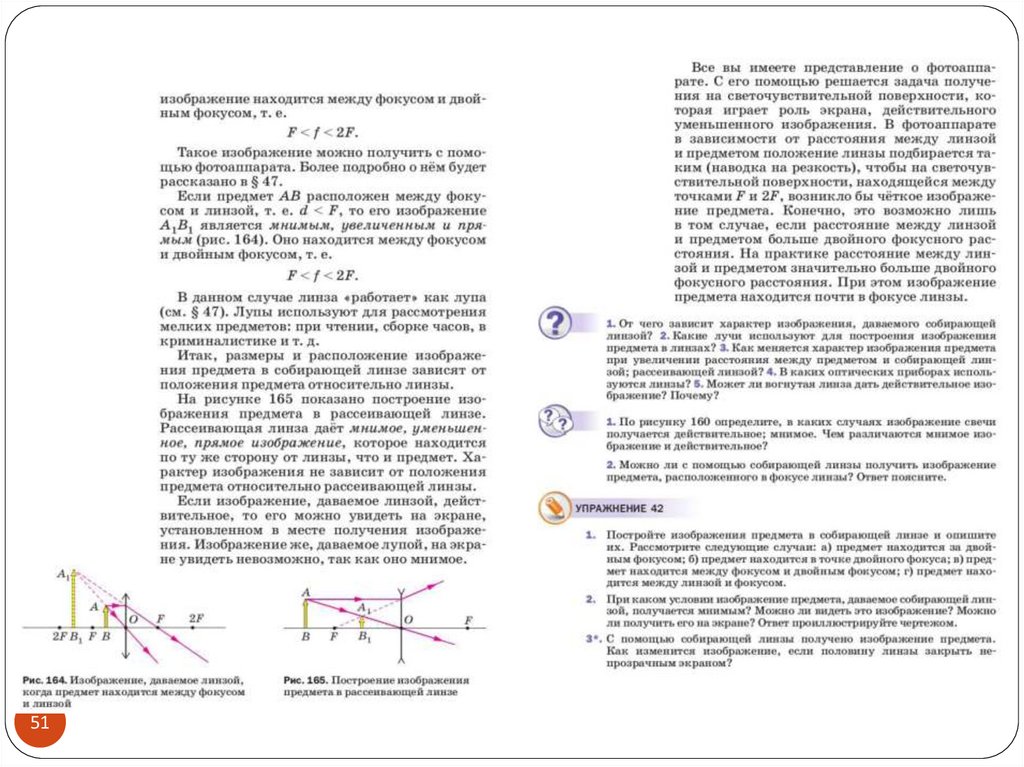

Домашнее задание
