Артиллерийские приборы

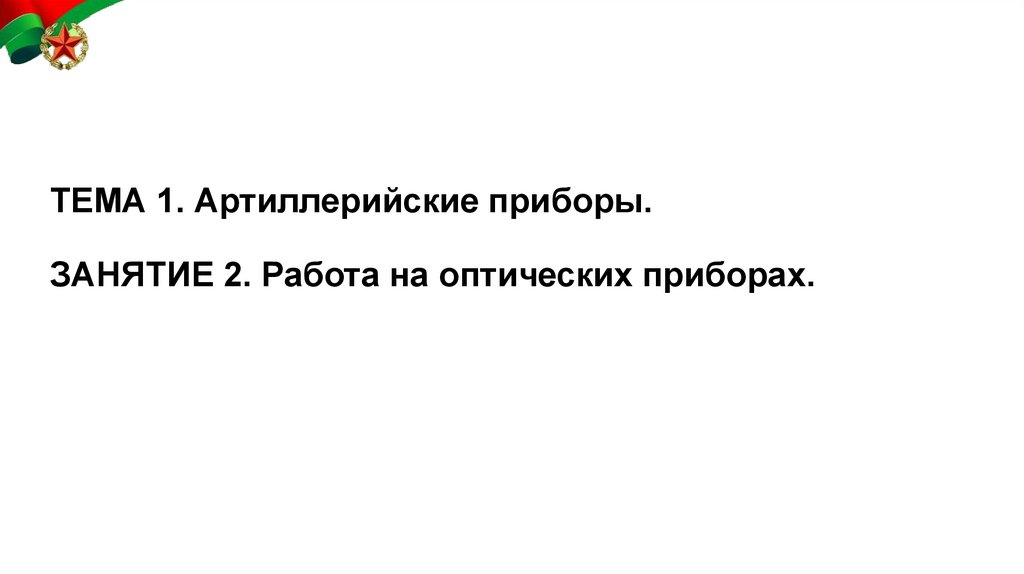

1. ТЕМА 1. Артиллерийские приборы. ЗАНЯТИЕ 2. Работа на оптических приборах.

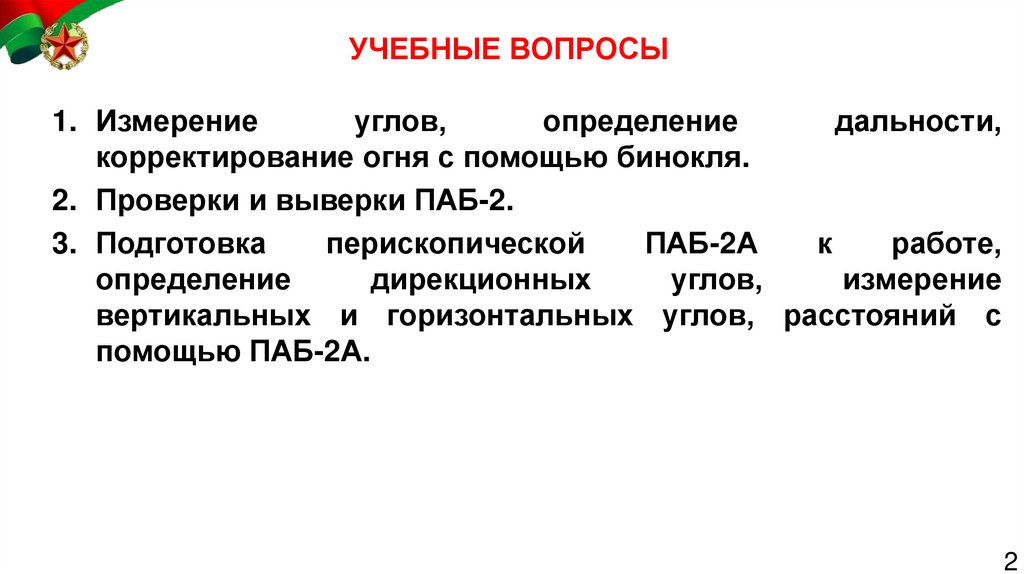

2. УЧЕБНЫЕ ВОПРОСЫ

1. Измерение
углов,
определение
дальности,
корректирование огня с помощью бинокля.
2. Проверки и выверки ПАБ-2.

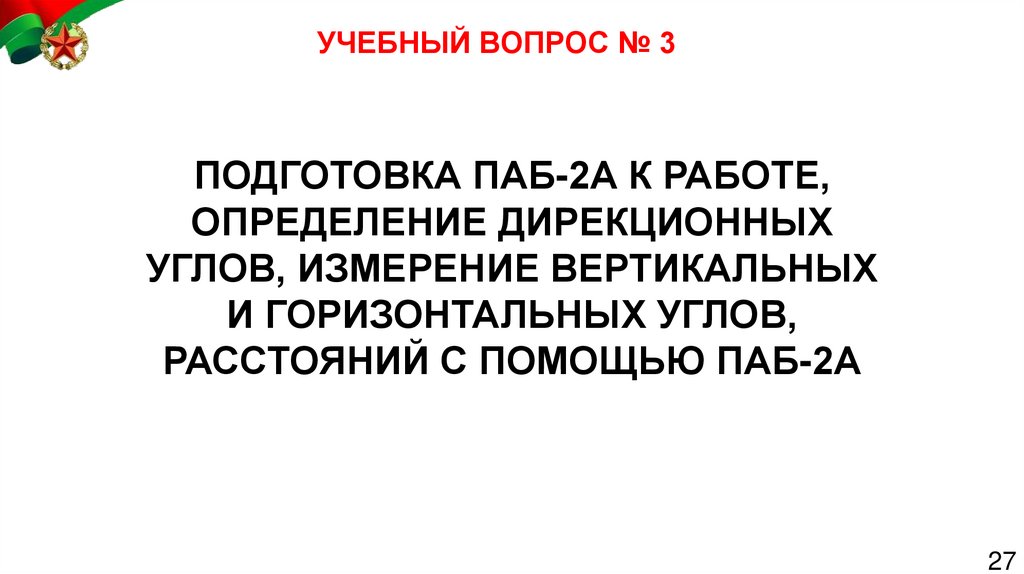

3. Подготовка
перископической
ПАБ-2А
к
работе,
определение
дирекционных
углов,
измерение
вертикальных и горизонтальных углов, расстояний с
помощью ПАБ-2А.
2

3.

УЧЕБНЫЙ ВОПРОС № 1
ИЗМЕРЕНИЕ УГЛОВ, ОПРЕДЕЛЕНИЕ
ДАЛЬНОСТИ, КОРРЕКТИРОВАНИЕ
ОГНЯ С ПОМОЩЬЮ БИНОКЛЯ
3

4.

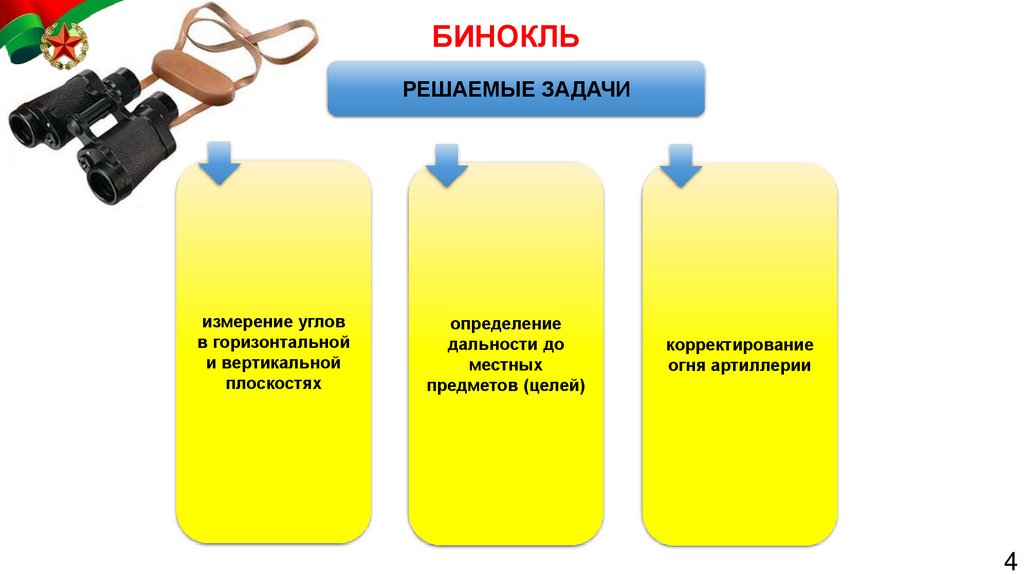

БИНОКЛЬ
РЕШАЕМЫЕ ЗАДАЧИ
измерение углов
в горизонтальной
и вертикальной
плоскостях
определение
дальности до
местных
предметов (целей)
корректирование
огня артиллерии
4

5.

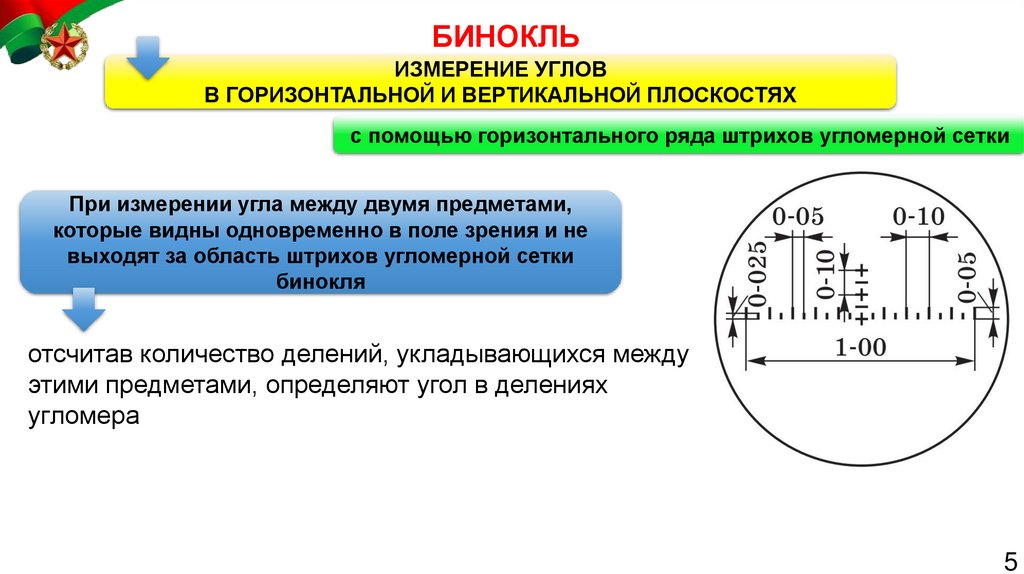

БИНОКЛЬ
ИЗМЕРЕНИЕ УГЛОВ
В ГОРИЗОНТАЛЬНОЙ И ВЕРТИКАЛЬНОЙ ПЛОСКОСТЯХ
с помощью горизонтального ряда штрихов угломерной сетки
При измерении угла между двумя предметами,
которые видны одновременно в поле зрения и не
выходят за область штрихов угломерной сетки
бинокля
отсчитав количество делений, укладывающихся между
этими предметами, определяют угол в делениях
угломера
5

6.

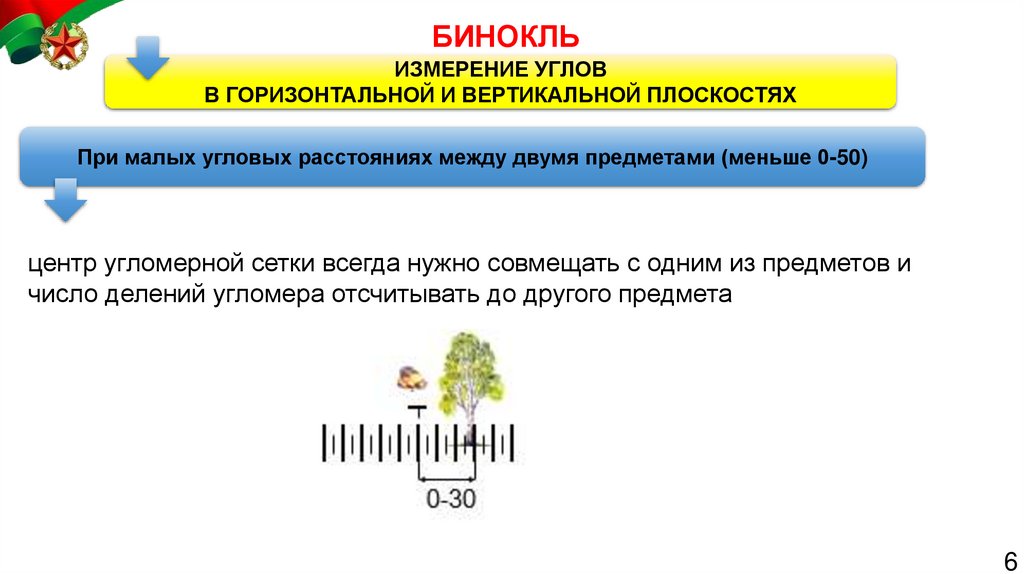

БИНОКЛЬ
ИЗМЕРЕНИЕ УГЛОВ
В ГОРИЗОНТАЛЬНОЙ И ВЕРТИКАЛЬНОЙ ПЛОСКОСТЯХ
При малых угловых расстояниях между двумя предметами (меньше 0-50)
центр угломерной сетки всегда нужно совмещать с одним из предметов и
число делений угломера отсчитывать до другого предмета
6

7.

БИНОКЛЬ
ИЗМЕРЕНИЕ УГЛОВ
В ГОРИЗОНТАЛЬНОЙ И ВЕРТИКАЛЬНОЙ ПЛОСКОСТЯХ

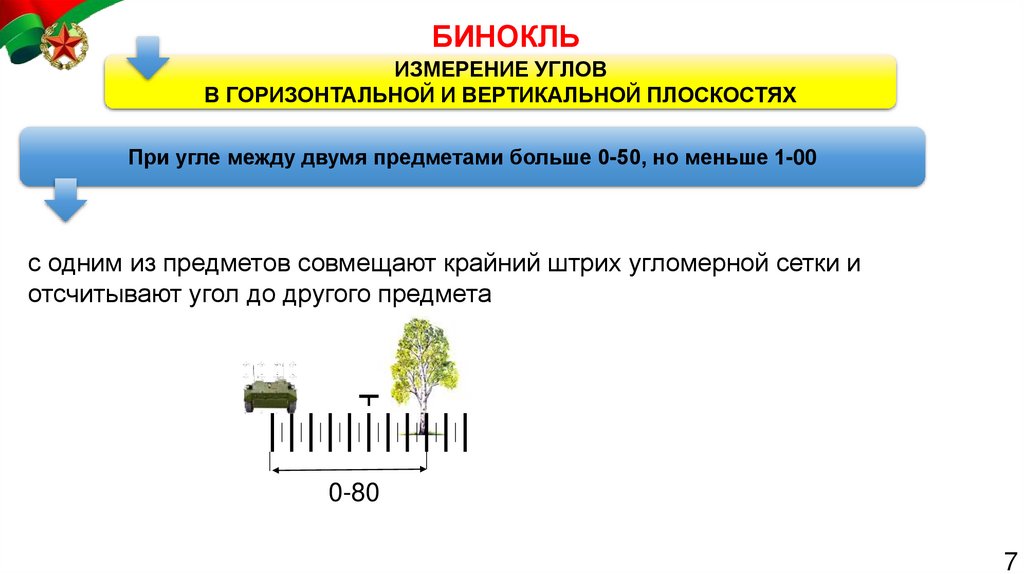

При угле между двумя предметами больше 0-50, но меньше 1-00
с одним из предметов совмещают крайний штрих угломерной сетки и
отсчитывают угол до другого предмета
0-80
7

8.

БИНОКЛЬ
ИЗМЕРЕНИЕ УГЛОВ
В ГОРИЗОНТАЛЬНОЙ И ВЕРТИКАЛЬНОЙ ПЛОСКОСТЯХ

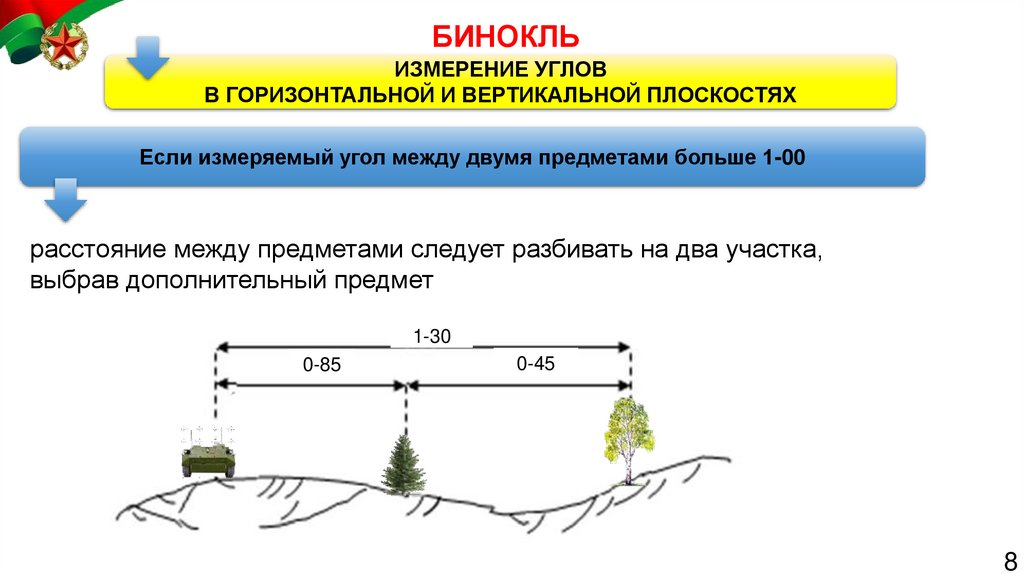

Если измеряемый угол между двумя предметами больше 1-00
расстояние между предметами следует разбивать на два участка,
выбрав дополнительный предмет
1-30
0-85
0-45
8

9.

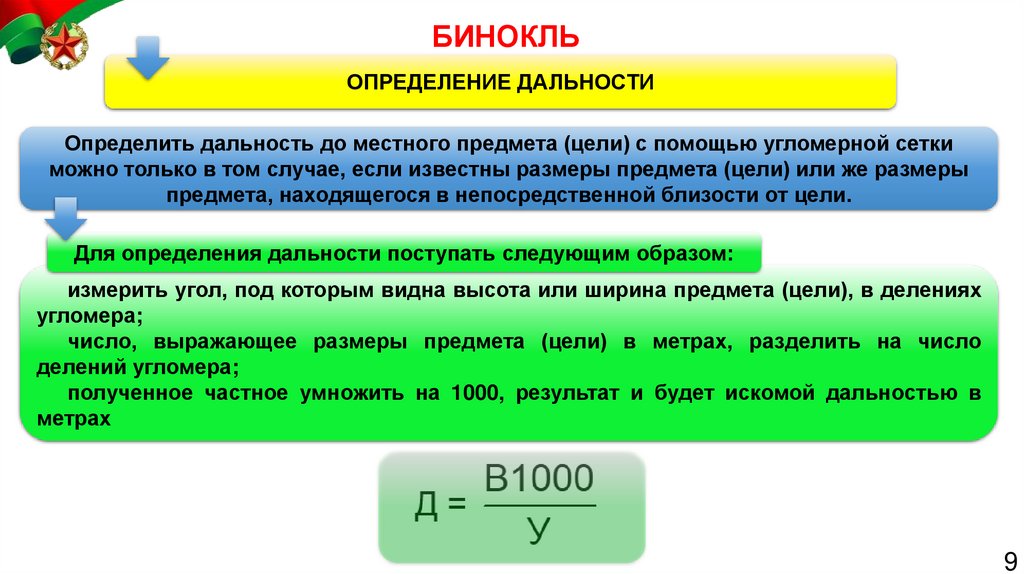

БИНОКЛЬ
ОПРЕДЕЛЕНИЕ ДАЛЬНОСТИ
Определить дальность до местного предмета (цели) с помощью угломерной сетки
можно только в том случае, если известны размеры предмета (цели) или же размеры
предмета, находящегося в непосредственной близости от цели.
Для определения дальности поступать следующим образом:
измерить угол, под которым видна высота или ширина предмета (цели), в делениях
угломера;
число, выражающее размеры предмета (цели) в метрах, разделить на число
делений угломера;
полученное частное умножить на 1000, результат и будет искомой дальностью в
метрах
9

10.

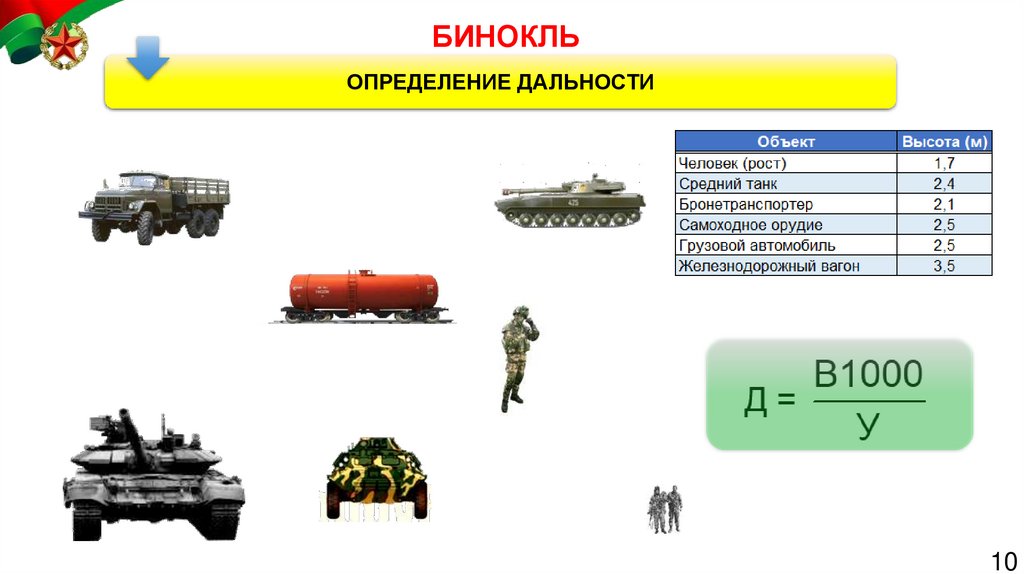

БИНОКЛЬ
ОПРЕДЕЛЕНИЕ ДАЛЬНОСТИ
10

11.

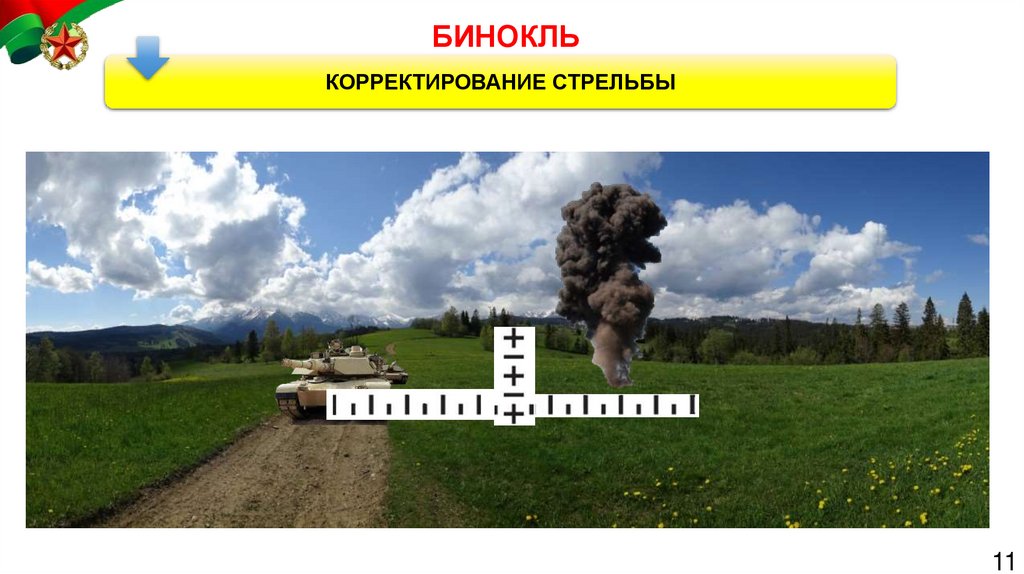

БИНОКЛЬ
КОРРЕКТИРОВАНИЕ СТРЕЛЬБЫ
11

12.

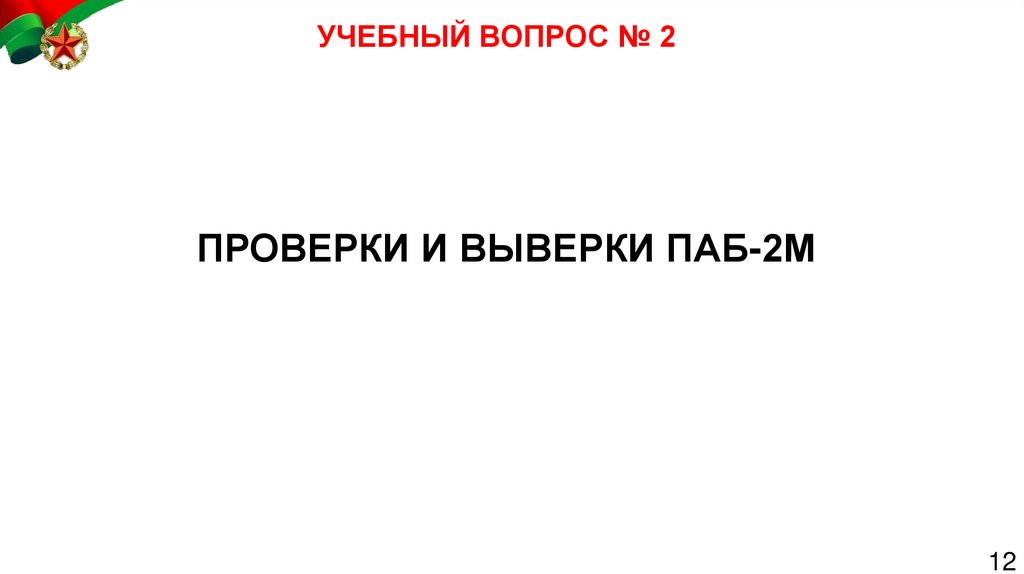

УЧЕБНЫЙ ВОПРОС № 2
ПРОВЕРКИ И ВЫВЕРКИ ПАБ-2М
12

13.

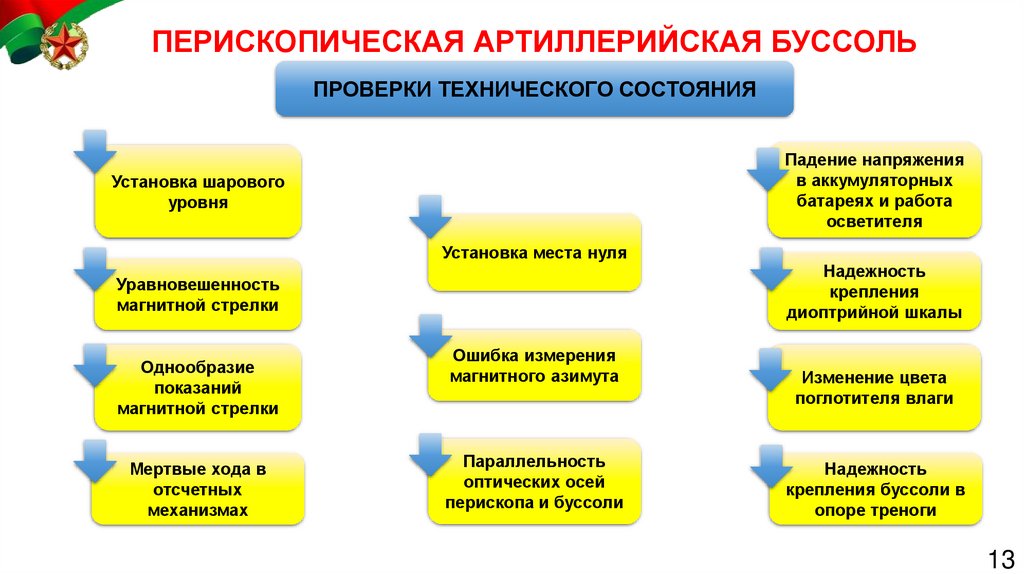

ПЕРИСКОПИЧЕСКАЯ АРТИЛЛЕРИЙСКАЯ БУССОЛЬ
ПРОВЕРКИ ТЕХНИЧЕСКОГО СОСТОЯНИЯ
Падение напряжения
в аккумуляторных
батареях и работа
осветителя
Установка шарового
уровня
Установка места нуля
Уравновешенность
магнитной стрелки
Однообразие
показаний
магнитной стрелки
Мертвые хода в
отсчетных
механизмах
Ошибка измерения
магнитного азимута
Параллельность
оптических осей
перископа и буссоли
Надежность
крепления
диоптрийной шкалы
Изменение цвета
поглотителя влаги

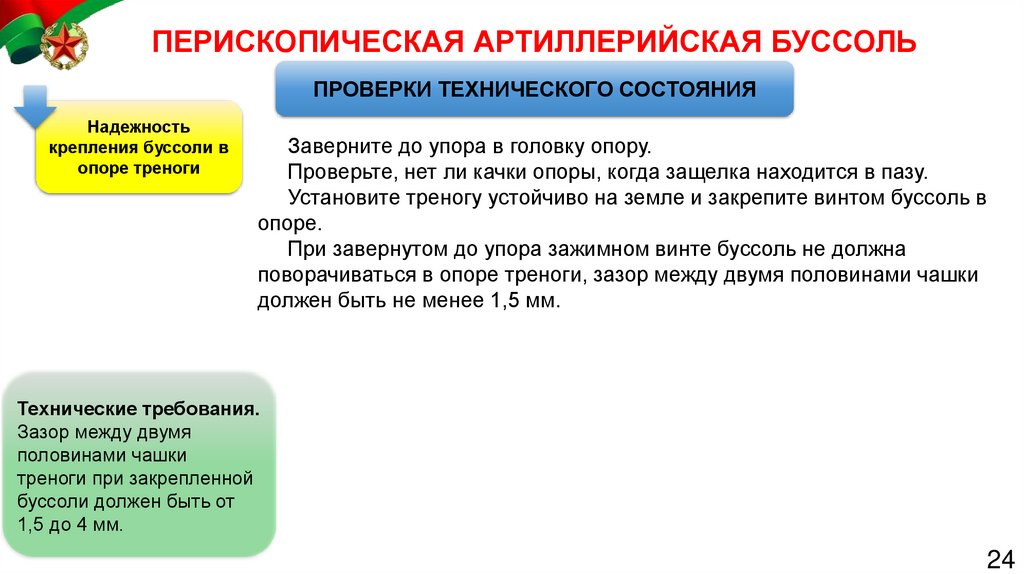

Надежность
крепления буссоли в
опоре треноги
13

14.

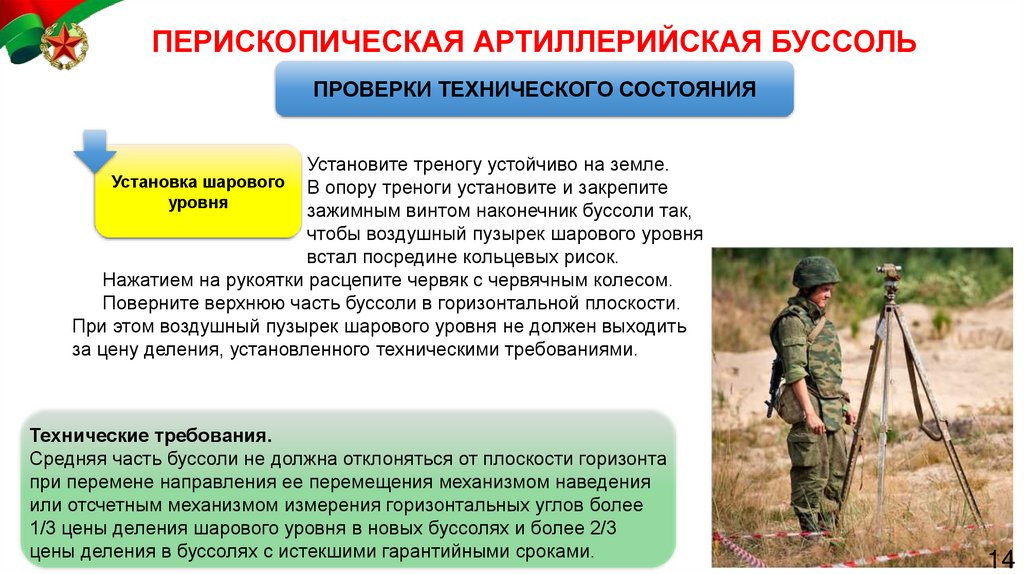

ПЕРИСКОПИЧЕСКАЯ АРТИЛЛЕРИЙСКАЯ БУССОЛЬ
ПРОВЕРКИ ТЕХНИЧЕСКОГО СОСТОЯНИЯ
Установите треногу устойчиво на земле.
Установка шарового В опору треноги установите и закрепите
уровня
зажимным винтом наконечник буссоли так,
чтобы воздушный пузырек шарового уровня
встал посредине кольцевых рисок.
Нажатием на рукоятки расцепите червяк с червячным колесом.
Поверните верхнюю часть буссоли в горизонтальной плоскости.
При этом воздушный пузырек шарового уровня не должен выходить
за цену деления, установленного техническими требованиями.
Технические требования.
Средняя часть буссоли не должна отклоняться от плоскости горизонта
при перемене направления ее перемещения механизмом наведения
или отсчетным механизмом измерения горизонтальных углов более
1/3 цены деления шарового уровня в новых буссолях и более 2/3
цены деления в буссолях с истекшими гарантийными сроками.
14

15.

ПЕРИСКОПИЧЕСКАЯ АРТИЛЛЕРИЙСКАЯ БУССОЛЬ
ПРОВЕРКИ ТЕХНИЧЕСКОГО СОСТОЯНИЯ

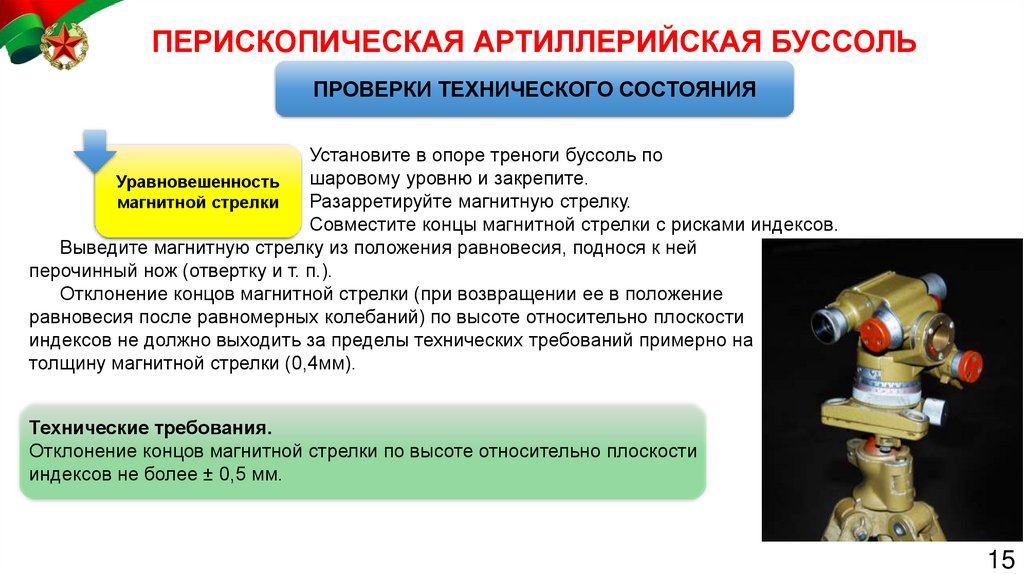

Установите в опоре треноги буссоль по
шаровому уровню и закрепите.
Уравновешенность
Разарретируйте магнитную стрелку.
магнитной стрелки
Совместите концы магнитной стрелки с рисками индексов.
Выведите магнитную стрелку из положения равновесия, поднося к ней
перочинный нож (отвертку и т. п.).
Отклонение концов магнитной стрелки (при возвращении ее в положение
равновесия после равномерных колебаний) по высоте относительно плоскости
индексов не должно выходить за пределы технических требований примерно на
толщину магнитной стрелки (0,4мм).
Технические требования.
Отклонение концов магнитной стрелки по высоте относительно плоскости
индексов не более ± 0,5 мм.
15

16.

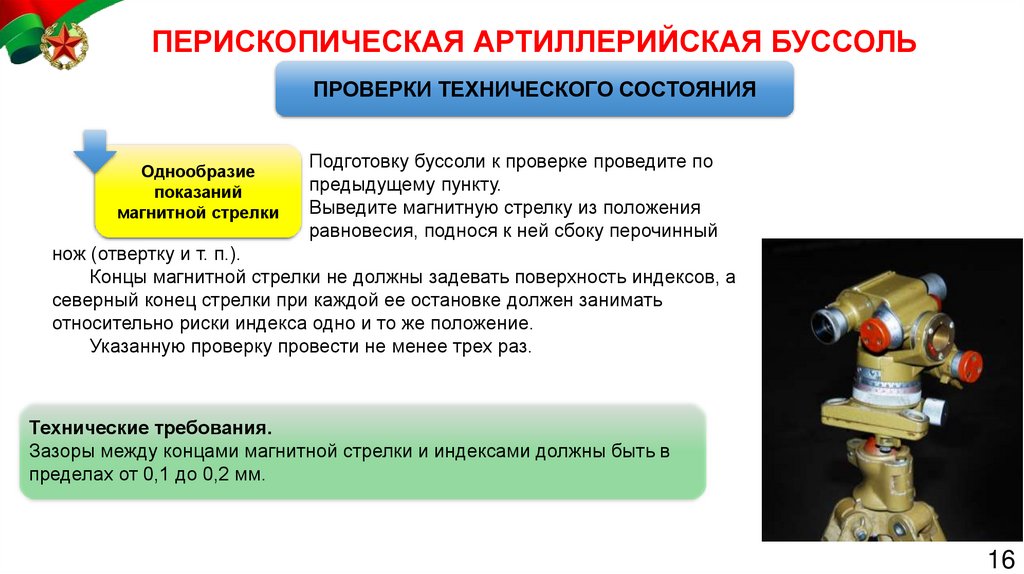

ПЕРИСКОПИЧЕСКАЯ АРТИЛЛЕРИЙСКАЯ БУССОЛЬ
ПРОВЕРКИ ТЕХНИЧЕСКОГО СОСТОЯНИЯ
Однообразие
показаний
магнитной стрелки
Подготовку буссоли к проверке проведите по
предыдущему пункту.
Выведите магнитную стрелку из положения
равновесия, поднося к ней сбоку перочинный
нож (отвертку и т. п.).
Концы магнитной стрелки не должны задевать поверхность индексов, а
северный конец стрелки при каждой ее остановке должен занимать
относительно риски индекса одно и то же положение.
Указанную проверку провести не менее трех раз.
Технические требования.
Зазоры между концами магнитной стрелки и индексами должны быть в
пределах от 0,1 до 0,2 мм.
16

17.

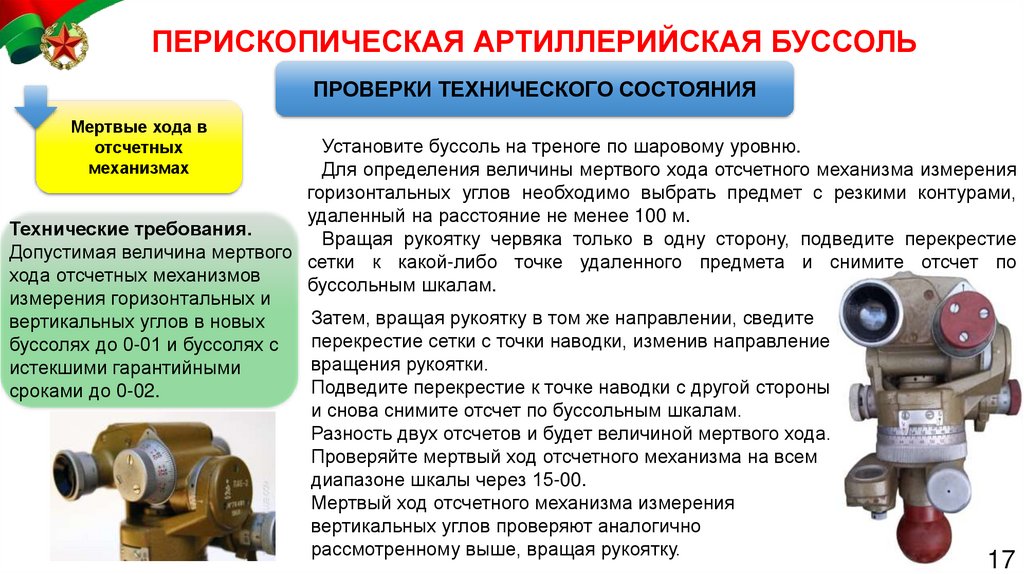

ПЕРИСКОПИЧЕСКАЯ АРТИЛЛЕРИЙСКАЯ БУССОЛЬ
ПРОВЕРКИ ТЕХНИЧЕСКОГО СОСТОЯНИЯ
Мертвые хода в
отсчетных
механизмах
Установите буссоль на треноге по шаровому уровню.
Для определения величины мертвого хода отсчетного механизма измерения
горизонтальных углов необходимо выбрать предмет с резкими контурами,
удаленный на расстояние не менее 100 м.
Технические требования.
Вращая рукоятку червяка только в одну сторону, подведите перекрестие
Допустимая величина мертвого
сетки к какой-либо точке удаленного предмета и снимите отсчет по
хода отсчетных механизмов
буссольным шкалам.
измерения горизонтальных и
Затем, вращая рукоятку в том же направлении, сведите
вертикальных углов в новых
перекрестие сетки с точки наводки, изменив направление
буссолях до 0-01 и буссолях с
вращения рукоятки.
истекшими гарантийными
Подведите перекрестие к точке наводки с другой стороны
сроками до 0-02.
и снова снимите отсчет по буссольным шкалам.
Разность двух отсчетов и будет величиной мертвого хода.
Проверяйте мертвый ход отсчетного механизма на всем
диапазоне шкалы через 15-00.
Мертвый ход отсчетного механизма измерения
вертикальных углов проверяют аналогично
рассмотренному выше, вращая рукоятку.
17

18.

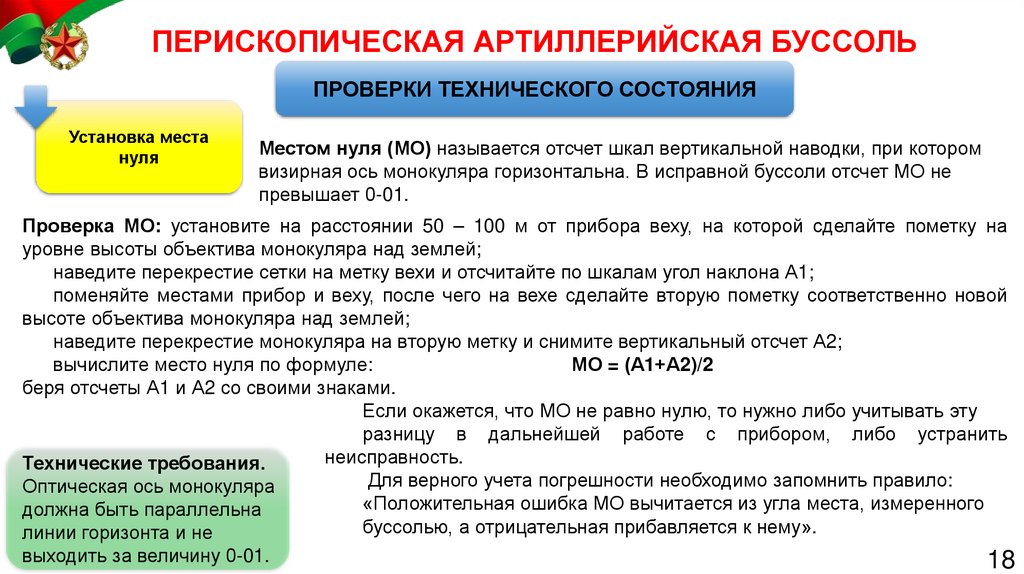

ПЕРИСКОПИЧЕСКАЯ АРТИЛЛЕРИЙСКАЯ БУССОЛЬ
ПРОВЕРКИ ТЕХНИЧЕСКОГО СОСТОЯНИЯ
Установка места
нуля
Местом нуля (МО) называется отсчет шкал вертикальной наводки, при котором
визирная ось монокуляра горизонтальна. В исправной буссоли отсчет МО не
превышает 0-01.
Проверка МО: установите на расстоянии 50 – 100 м от прибора веху, на которой сделайте пометку на
уровне высоты объектива монокуляра над землей;
наведите перекрестие сетки на метку вехи и отсчитайте по шкалам угол наклона А1;
поменяйте местами прибор и веху, после чего на вехе сделайте вторую пометку соответственно новой
высоте объектива монокуляра над землей;
наведите перекрестие монокуляра на вторую метку и снимите вертикальный отсчет А2;
вычислите место нуля по формуле:
МО = (А1+А2)/2
беря отсчеты А1 и А2 со своими знаками.
Если окажется, что МО не равно нулю, то нужно либо учитывать эту
разницу в дальнейшей работе с прибором, либо устранить
неисправность.
Технические требования.
Для верного учета погрешности необходимо запомнить правило:
Оптическая ось монокуляра
«Положительная ошибка МО вычитается из угла места, измеренного
должна быть параллельна
буссолью, а отрицательная прибавляется к нему».
линии горизонта и не
выходить за величину 0-01.
18

19.

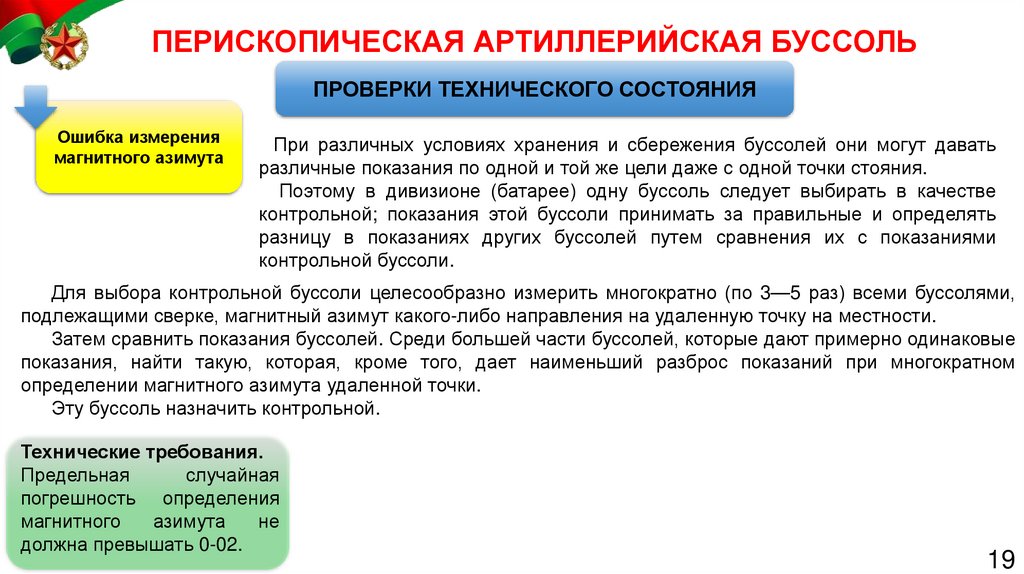

ПЕРИСКОПИЧЕСКАЯ АРТИЛЛЕРИЙСКАЯ БУССОЛЬ
ПРОВЕРКИ ТЕХНИЧЕСКОГО СОСТОЯНИЯ
Ошибка измерения
магнитного азимута
При различных условиях хранения и сбережения буссолей они могут давать
различные показания по одной и той же цели даже с одной точки стояния.
Поэтому в дивизионе (батарее) одну буссоль следует выбирать в качестве
контрольной; показания этой буссоли принимать за правильные и определять
разницу в показаниях других буссолей путем сравнения их с показаниями
контрольной буссоли.
Для выбора контрольной буссоли целесообразно измерить многократно (по 3—5 раз) всеми буссолями,
подлежащими сверке, магнитный азимут какого-либо направления на удаленную точку на местности.
Затем сравнить показания буссолей. Среди большей части буссолей, которые дают примерно одинаковые
показания, найти такую, которая, кроме того, дает наименьший разброс показаний при многократном
определении магнитного азимута удаленной точки.
Эту буссоль назначить контрольной.
Технические требования.
Предельная
случайная
погрешность определения
магнитного
азимута
не
должна превышать 0-02.
19

20.

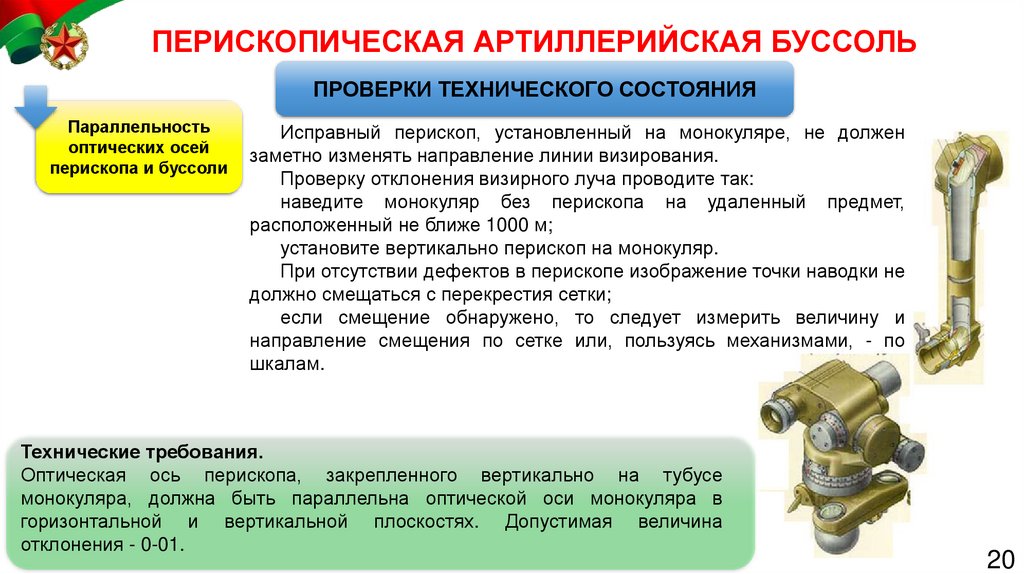

ПЕРИСКОПИЧЕСКАЯ АРТИЛЛЕРИЙСКАЯ БУССОЛЬ
ПРОВЕРКИ ТЕХНИЧЕСКОГО СОСТОЯНИЯ
Параллельность
оптических осей
перископа и буссоли
Исправный перископ, установленный на монокуляре, не должен
заметно изменять направление линии визирования.
Проверку отклонения визирного луча проводите так:
наведите монокуляр без перископа на удаленный предмет,
расположенный не ближе 1000 м;
установите вертикально перископ на монокуляр.
При отсутствии дефектов в перископе изображение точки наводки не
должно смещаться с перекрестия сетки;
если смещение обнаружено, то следует измерить величину и
направление смещения по сетке или, пользуясь механизмами, - по
шкалам.
Технические требования.
Оптическая ось перископа, закрепленного вертикально на тубусе
монокуляра, должна быть параллельна оптической оси монокуляра в
горизонтальной и вертикальной плоскостях. Допустимая величина
отклонения - 0-01.
20

21.

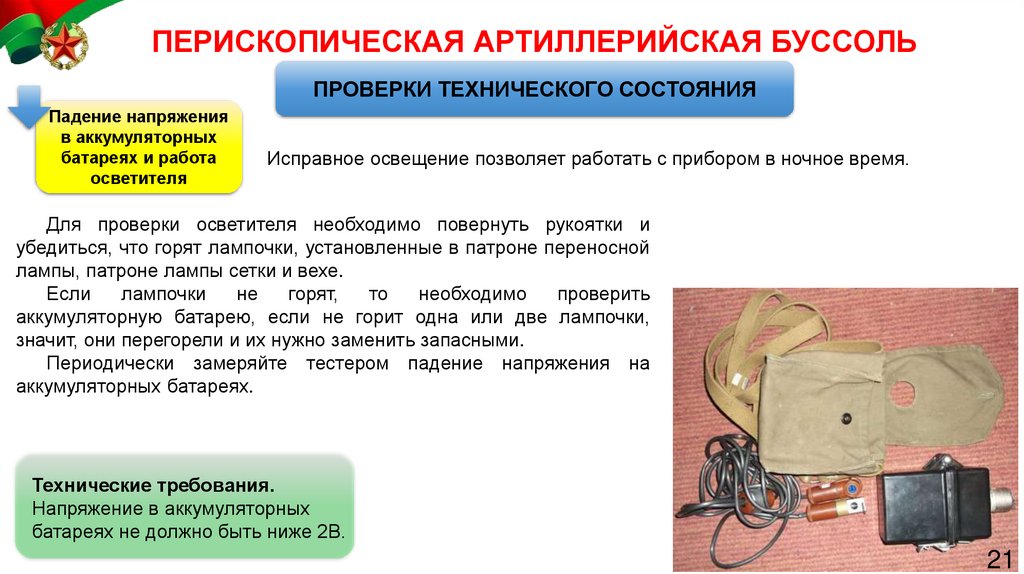

ПЕРИСКОПИЧЕСКАЯ АРТИЛЛЕРИЙСКАЯ БУССОЛЬ
ПРОВЕРКИ ТЕХНИЧЕСКОГО СОСТОЯНИЯ
Падение напряжения
в аккумуляторных
батареях и работа
осветителя
Исправное освещение позволяет работать с прибором в ночное время.
Для проверки осветителя необходимо повернуть рукоятки и
убедиться, что горят лампочки, установленные в патроне переносной
лампы, патроне лампы сетки и вехе.
Если
лампочки
не
горят,
то
необходимо
проверить
аккумуляторную батарею, если не горит одна или две лампочки,
значит, они перегорели и их нужно заменить запасными.
Периодически замеряйте тестером падение напряжения на
аккумуляторных батареях.
Технические требования.
Напряжение в аккумуляторных
батареях не должно быть ниже 2В.
21

22.

ПЕРИСКОПИЧЕСКАЯ АРТИЛЛЕРИЙСКАЯ БУССОЛЬ
ПРОВЕРКИ ТЕХНИЧЕСКОГО СОСТОЯНИЯ
Надежность
крепления
диоптрийной шкалы

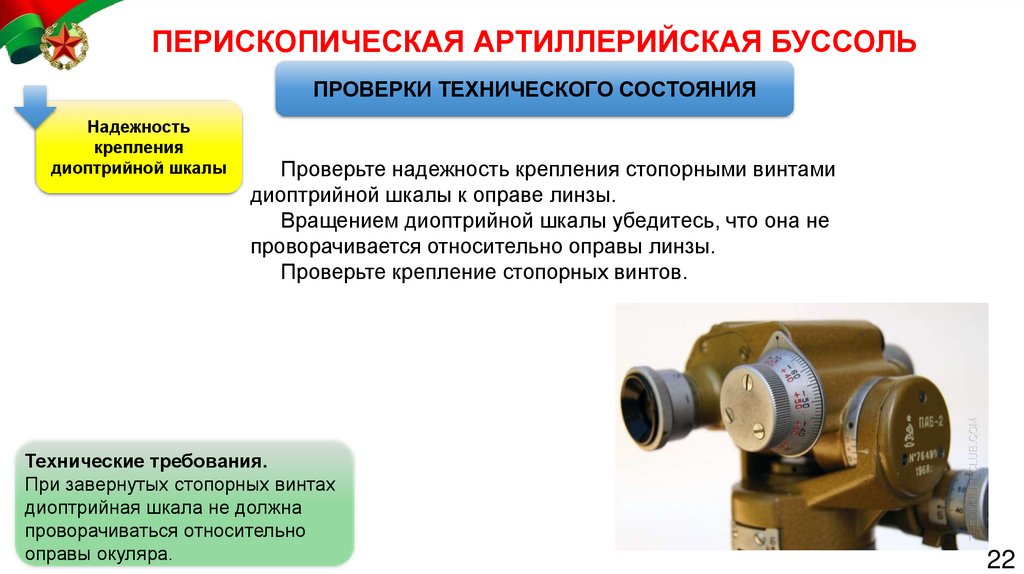

Проверьте надежность крепления стопорными винтами
диоптрийной шкалы к оправе линзы.
Вращением диоптрийной шкалы убедитесь, что она не
проворачивается относительно оправы линзы.
Проверьте крепление стопорных винтов.
Технические требования.
При завернутых стопорных винтах
диоптрийная шкала не должна
проворачиваться относительно
оправы окуляра.
22

23.

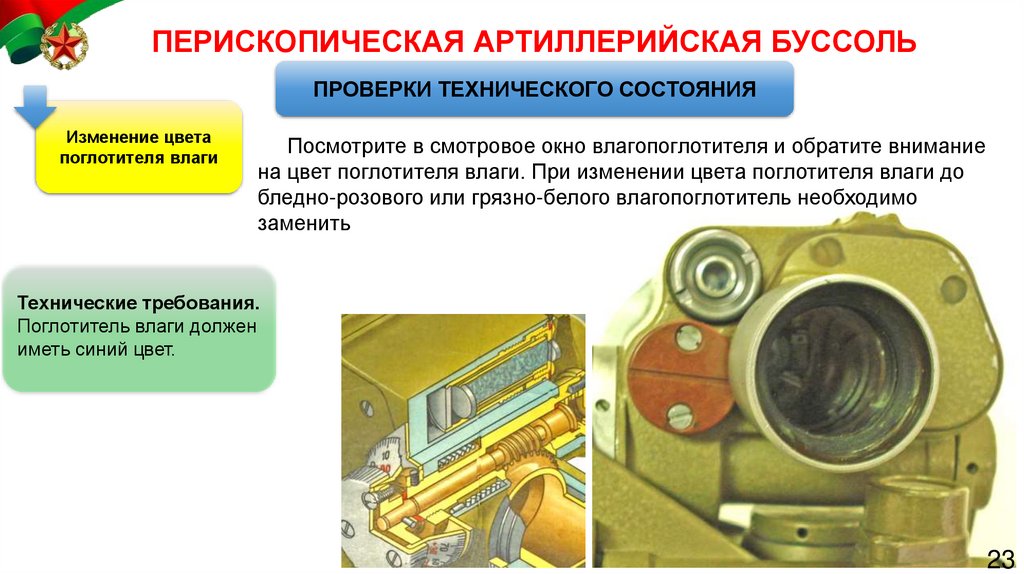

ПЕРИСКОПИЧЕСКАЯ АРТИЛЛЕРИЙСКАЯ БУССОЛЬ
ПРОВЕРКИ ТЕХНИЧЕСКОГО СОСТОЯНИЯ
Изменение цвета
поглотителя влаги
Посмотрите в смотровое окно влагопоглотителя и обратите внимание
на цвет поглотителя влаги. При изменении цвета поглотителя влаги до
бледно-розового или грязно-белого влагопоглотитель необходимо
заменить
Технические требования.
Поглотитель влаги должен
иметь синий цвет.
23

24.

ПЕРИСКОПИЧЕСКАЯ АРТИЛЛЕРИЙСКАЯ БУССОЛЬ
ПРОВЕРКИ ТЕХНИЧЕСКОГО СОСТОЯНИЯ
Надежность
крепления буссоли в
опоре треноги
Заверните до упора в головку опору.
Проверьте, нет ли качки опоры, когда защелка находится в пазу.
Установите треногу устойчиво на земле и закрепите винтом буссоль в
опоре.
При завернутом до упора зажимном винте буссоль не должна
поворачиваться в опоре треноги, зазор между двумя половинами чашки
должен быть не менее 1,5 мм.
Технические требования.
Зазор между двумя
половинами чашки
треноги при закрепленной
буссоли должен быть от
1,5 до 4 мм.
24

25.

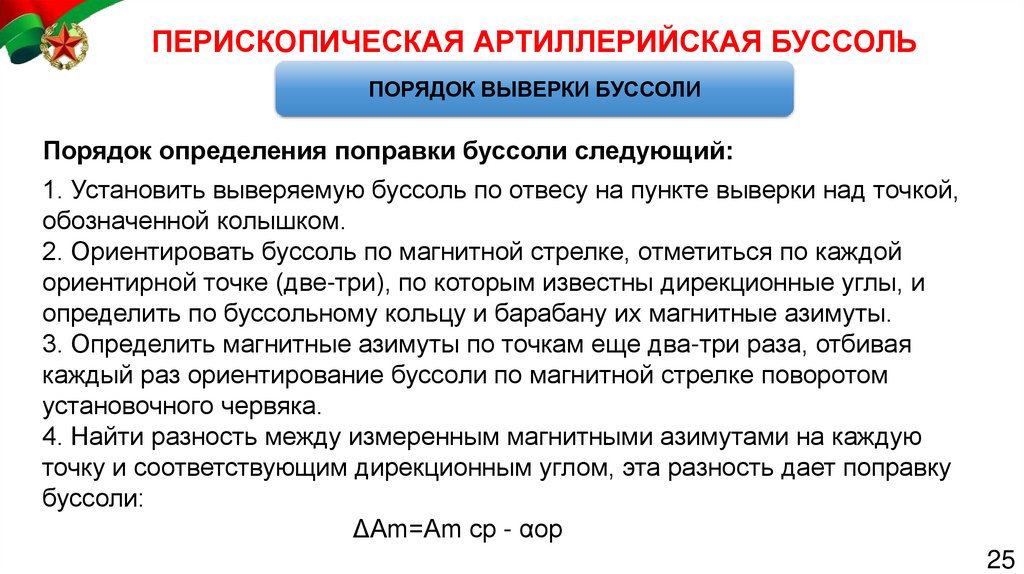

ПЕРИСКОПИЧЕСКАЯ АРТИЛЛЕРИЙСКАЯ БУССОЛЬ
ПОРЯДОК ВЫВЕРКИ БУССОЛИ
Порядок определения поправки буссоли следующий:
1. Установить выверяемую буссоль по отвесу на пункте выверки над точкой,
обозначенной колышком.
2. Ориентировать буссоль по магнитной стрелке, отметиться по каждой
ориентирной точке (две-три), по которым известны дирекционные углы, и
определить по буссольному кольцу и барабану их магнитные азимуты.
3. Определить магнитные азимуты по точкам еще два-три раза, отбивая
каждый раз ориентирование буссоли по магнитной стрелке поворотом
установочного червяка.
4. Найти разность между измеренным магнитными азимутами на каждую
точку и соответствующим дирекционным углом, эта разность дает поправку
буссоли:
ΔАm=Am ср - αор
25

26.

ПЕРИСКОПИЧЕСКАЯ АРТИЛЛЕРИЙСКАЯ БУССОЛЬ
ПОРЯДОК ВЫВЕРКИ БУССОЛИ
Пример:
Известны дирекционные углы направлений на точку № 1 – 8-69,
на точку № 2 – 14-37 и на точку № 3 – 20-21.
При выверке по этим точкам определены буссоли:
Отсчеты
Номера точек
1
2
3
1
8-36
14-05
19-88
2
8-34
14-01
19-85
3
8-40
14-07
19-83
4
8-38
14-04
19-88
Среднее арифметическое
8-37
14-04
19-86
значение буссоли
Находим разность между буссолями и соответствующими дирекционными
углами:
Точка № 1 8-37—8-69=—0-32.
Точка № 2 14-04—14-37=—0-33.
Точка № 3 19-86—20-21=—0-35.
Определим поправку буссоли.
Дельта бета = -(32+33+35)/3=-0-33
26

27.

УЧЕБНЫЙ ВОПРОС № 3
ПОДГОТОВКА ПАБ-2А К РАБОТЕ,
ОПРЕДЕЛЕНИЕ ДИРЕКЦИОННЫХ
УГЛОВ, ИЗМЕРЕНИЕ ВЕРТИКАЛЬНЫХ
И ГОРИЗОНТАЛЬНЫХ УГЛОВ,
РАССТОЯНИЙ С ПОМОЩЬЮ ПАБ-2А
27

28.

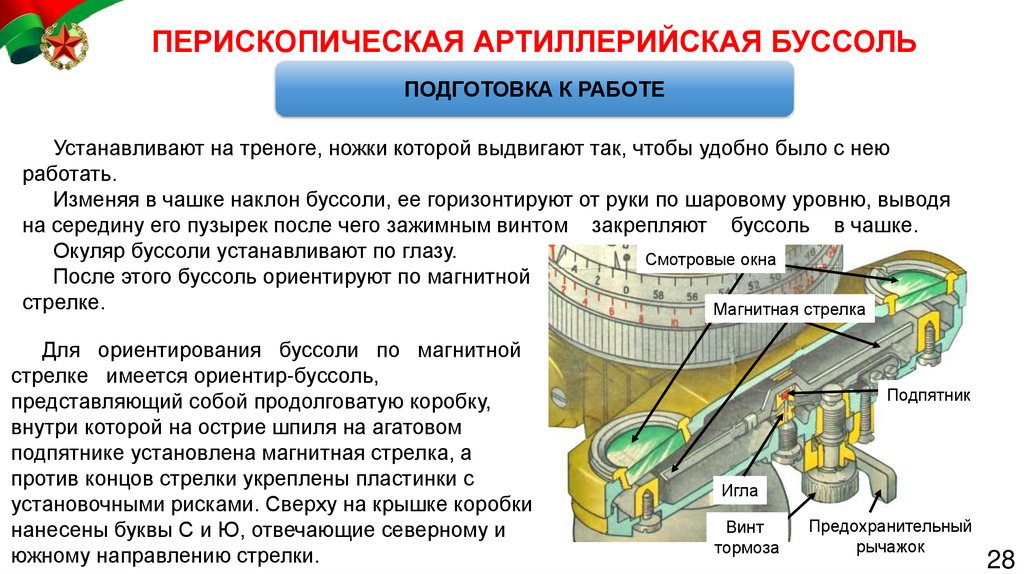

ПЕРИСКОПИЧЕСКАЯ АРТИЛЛЕРИЙСКАЯ БУССОЛЬ
ПОДГОТОВКА К РАБОТЕ
Устанавливают на треноге, ножки которой выдвигают так, чтобы удобно было с нею
работать.
Изменяя в чашке наклон буссоли, ее горизонтируют от руки по шаровому уровню, выводя
на середину его пузырек после чего зажимным винтом закрепляют буссоль в чашке.
Окуляр буссоли устанавливают по глазу.
Смотровые окна
После этого буссоль ориентируют по магнитной
стрелке.
Магнитная стрелка
Для ориентирования буссоли по магнитной
стрелке имеется ориентир-буссоль,
представляющий собой продолговатую коробку,
внутри которой на острие шпиля на агатовом
подпятнике установлена магнитная стрелка, а
против концов стрелки укреплены пластинки с
установочными рисками. Сверху на крышке коробки
нанесены буквы С и Ю, отвечающие северному и
южному направлению стрелки.
Подпятник
Игла
Винт
тормоза
Предохранительный
рычажок
28

29.

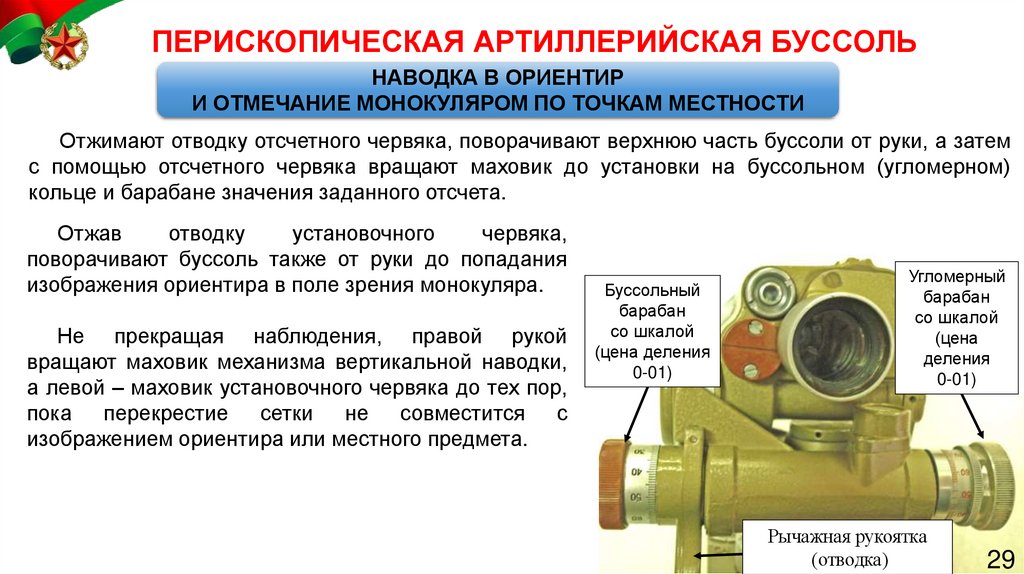

ПЕРИСКОПИЧЕСКАЯ АРТИЛЛЕРИЙСКАЯ БУССОЛЬ
НАВОДКА В ОРИЕНТИР
И ОТМЕЧАНИЕ МОНОКУЛЯРОМ ПО ТОЧКАМ МЕСТНОСТИ
Отжимают отводку отсчетного червяка, поворачивают верхнюю часть буссоли от руки, а затем
с помощью отсчетного червяка вращают маховик до установки на буссольном (угломерном)
кольце и барабане значения заданного отсчета.
Отжав
отводку
установочного
червяка,
поворачивают буссоль также от руки до попадания
изображения ориентира в поле зрения монокуляра.
Не прекращая наблюдения, правой рукой
вращают маховик механизма вертикальной наводки,
а левой – маховик установочного червяка до тех пор,
пока перекрестие сетки не совместится с
изображением ориентира или местного предмета.
Буссольный
барабан
со шкалой
(цена деления
0-01)
Угломерный
барабан
со шкалой
(цена
деления
0-01)
Рычажная рукоятка
(отводка)
29

30.

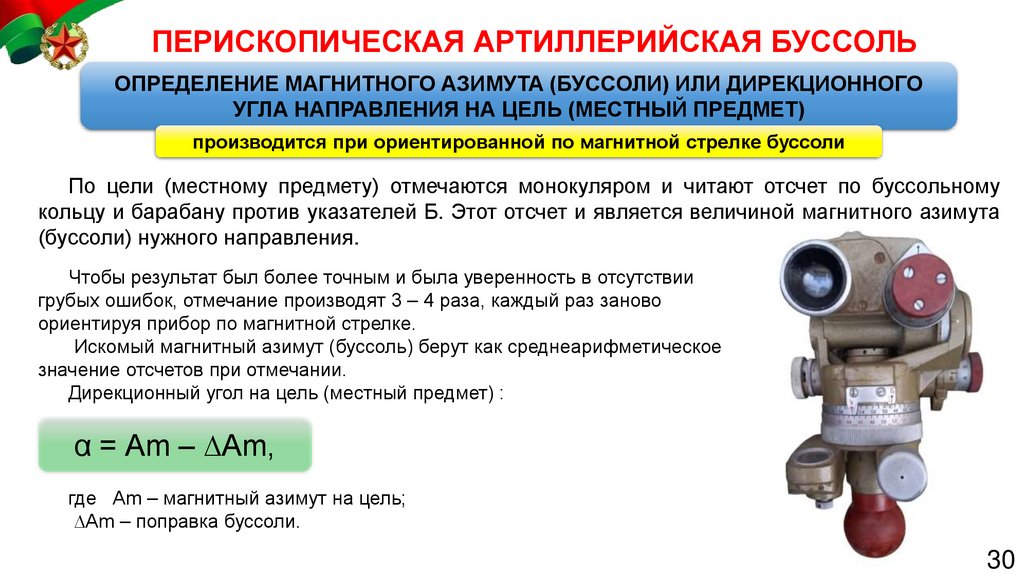

ПЕРИСКОПИЧЕСКАЯ АРТИЛЛЕРИЙСКАЯ БУССОЛЬ
ОПРЕДЕЛЕНИЕ МАГНИТНОГО АЗИМУТА (БУССОЛИ) ИЛИ ДИРЕКЦИОННОГО
УГЛА НАПРАВЛЕНИЯ НА ЦЕЛЬ (МЕСТНЫЙ ПРЕДМЕТ)
производится при ориентированной по магнитной стрелке буссоли
По цели (местному предмету) отмечаются монокуляром и читают отсчет по буссольному
кольцу и барабану против указателей Б. Этот отсчет и является величиной магнитного азимута
(буссоли) нужного направления.
Чтобы результат был более точным и была уверенность в отсутствии
грубых ошибок, отмечание производят 3 – 4 раза, каждый раз заново
ориентируя прибор по магнитной стрелке.
Искомый магнитный азимут (буссоль) берут как среднеарифметическое
значение отсчетов при отмечании.
Дирекционный угол на цель (местный предмет) :
α = Аm – ∆Am,
где Аm – магнитный азимут на цель;
∆Am – поправка буссоли.
30

31.

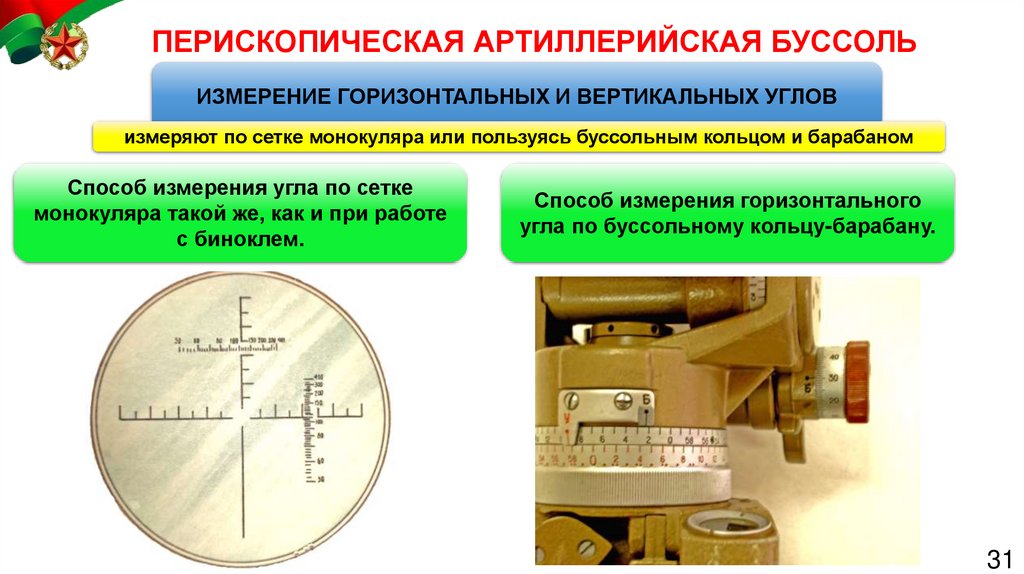

ПЕРИСКОПИЧЕСКАЯ АРТИЛЛЕРИЙСКАЯ БУССОЛЬ
ИЗМЕРЕНИЕ ГОРИЗОНТАЛЬНЫХ И ВЕРТИКАЛЬНЫХ УГЛОВ
измеряют по сетке монокуляра или пользуясь буссольным кольцом и барабаном
Способ измерения угла по сетке
монокуляра такой же, как и при работе
с биноклем.
Способ измерения горизонтального
угла по буссольному кольцу-барабану.
31

32.

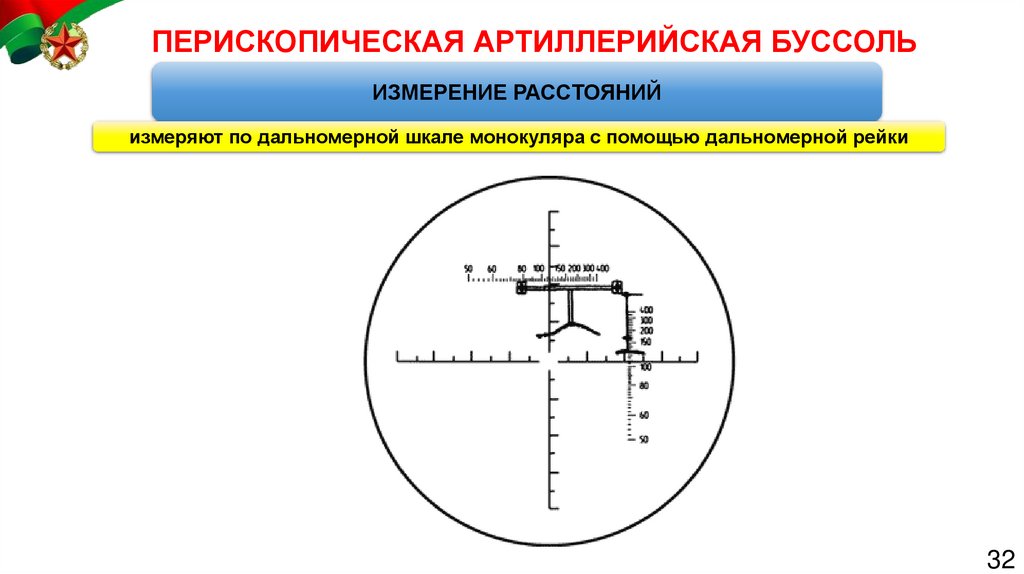

ПЕРИСКОПИЧЕСКАЯ АРТИЛЛЕРИЙСКАЯ БУССОЛЬ
ИЗМЕРЕНИЕ РАССТОЯНИЙ
измеряют по дальномерной шкале монокуляра с помощью дальномерной рейки
32

33.

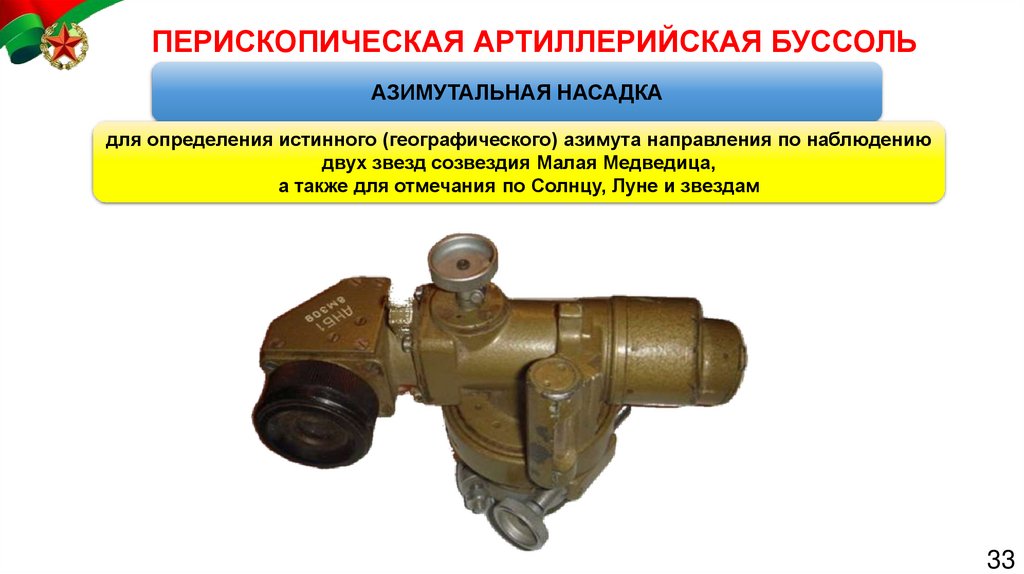

ПЕРИСКОПИЧЕСКАЯ АРТИЛЛЕРИЙСКАЯ БУССОЛЬ
АЗИМУТАЛЬНАЯ НАСАДКА
для определения истинного (географического) азимута направления по наблюдению
двух звезд созвездия Малая Медведица,
а также для отмечания по Солнцу, Луне и звездам
33
