Огневой способ взрывания

1.

Взрывное дело.
Тема № 2. Огневой способ взрывания.
Занятие № 1 Огневой способ взрывания.
Групповое занятие
Заместитель начальника ВУЦ – начальник учебной части
подполковник Журавлёв О.Г.
г. Тюмень

2.

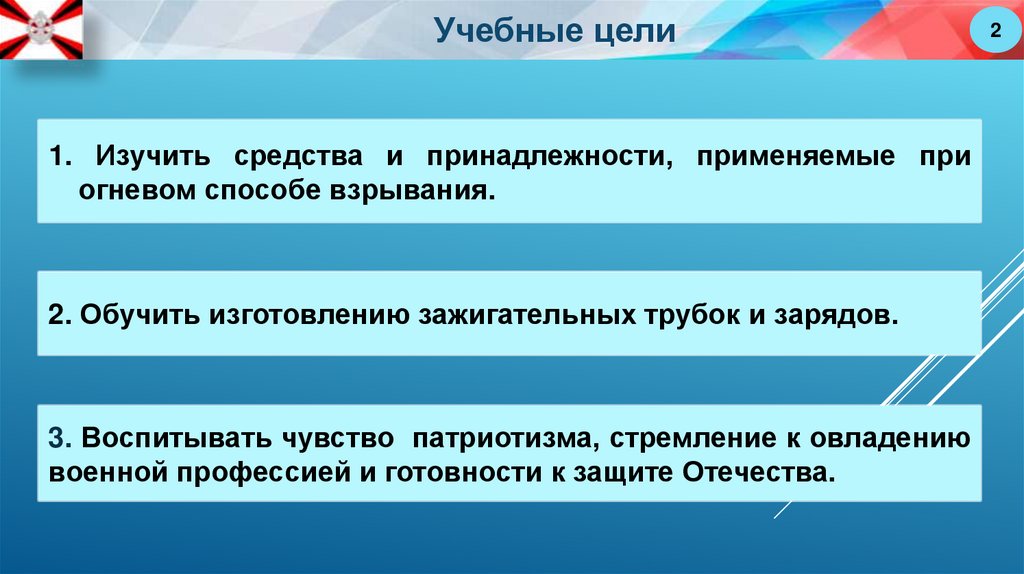

Учебные цели
1. Изучить средства и принадлежности, применяемые при
огневом способе взрывания.
2. Обучить изготовлению зажигательных трубок и зарядов.
3. Воспитывать чувство патриотизма, стремление к овладению
военной профессией и готовности к защите Отечества.
2

3.

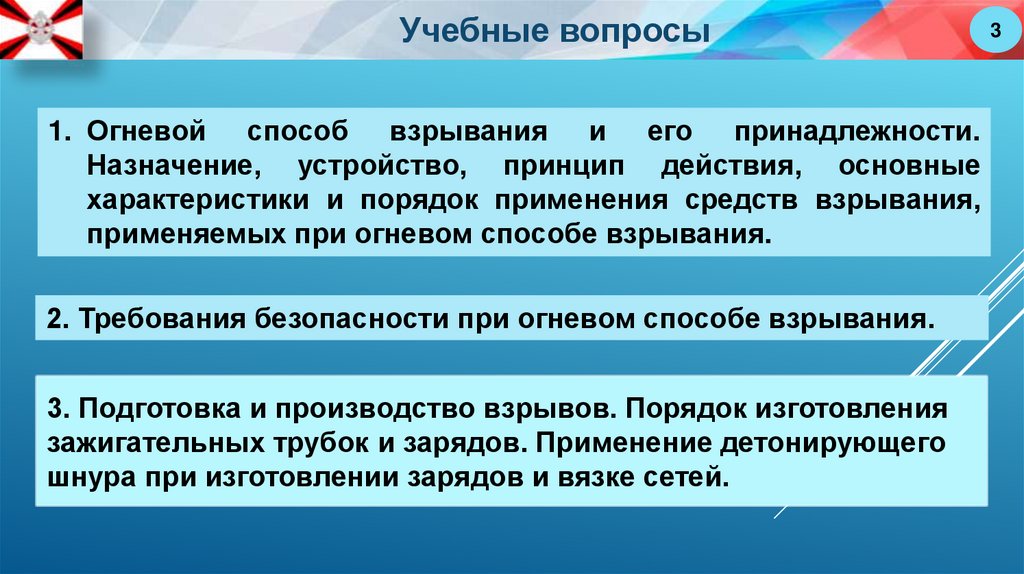

Учебные вопросы
1. Огневой способ взрывания и его принадлежности.
Назначение, устройство, принцип действия, основные
характеристики и порядок применения средств взрывания,
применяемых при огневом способе взрывания.
2. Требования безопасности при огневом способе взрывания.
3. Подготовка и производство взрывов. Порядок изготовления
зажигательных трубок и зарядов. Применение детонирующего
шнура при изготовлении зарядов и вязке сетей.
3

4.

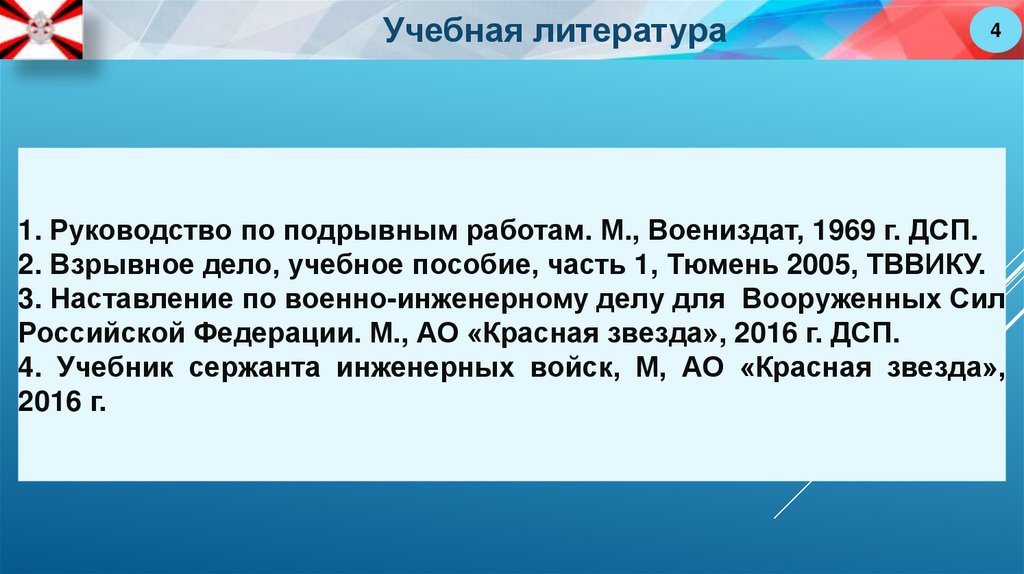

Учебная литература
4
1. Руководство по подрывным работам. М., Воениздат, 1969 г. ДСП.
2. Взрывное дело, учебное пособие, часть 1, Тюмень 2005, ТВВИКУ.
3. Наставление по военно-инженерному делу для Вооруженных Сил
Российской Федерации. М., АО «Красная звезда», 2016 г. ДСП.
4. Учебник сержанта инженерных войск, М, АО «Красная звезда»,
2016 г.

5.

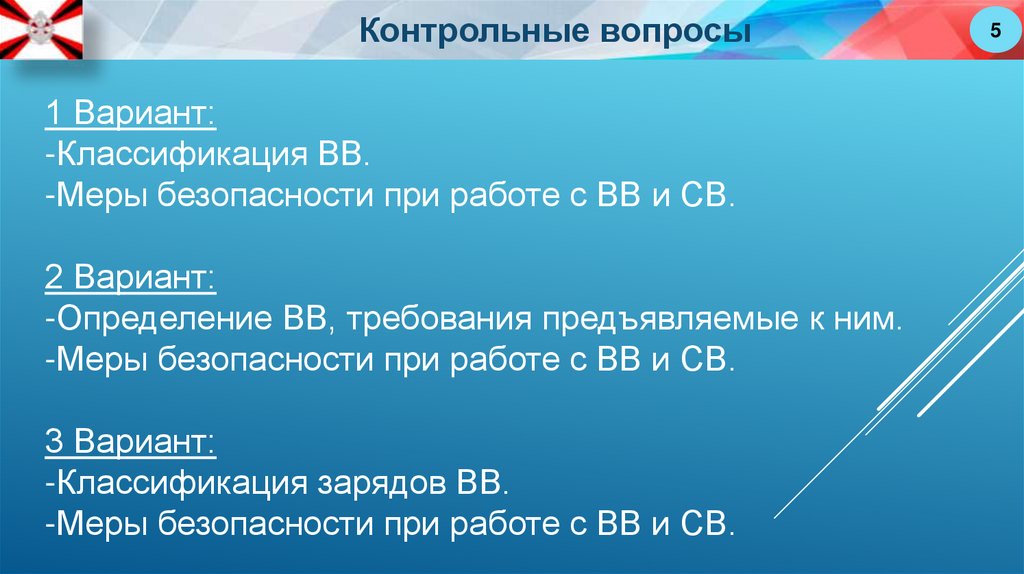

Контрольные вопросы
1 Вариант:
-Классификация ВВ.
-Меры безопасности при работе с ВВ и СВ.
2 Вариант:
-Определение ВВ, требования предъявляемые к ним.
-Меры безопасности при работе с ВВ и СВ.
3 Вариант:
-Классификация зарядов ВВ.
-Меры безопасности при работе с ВВ и СВ.
5

6.

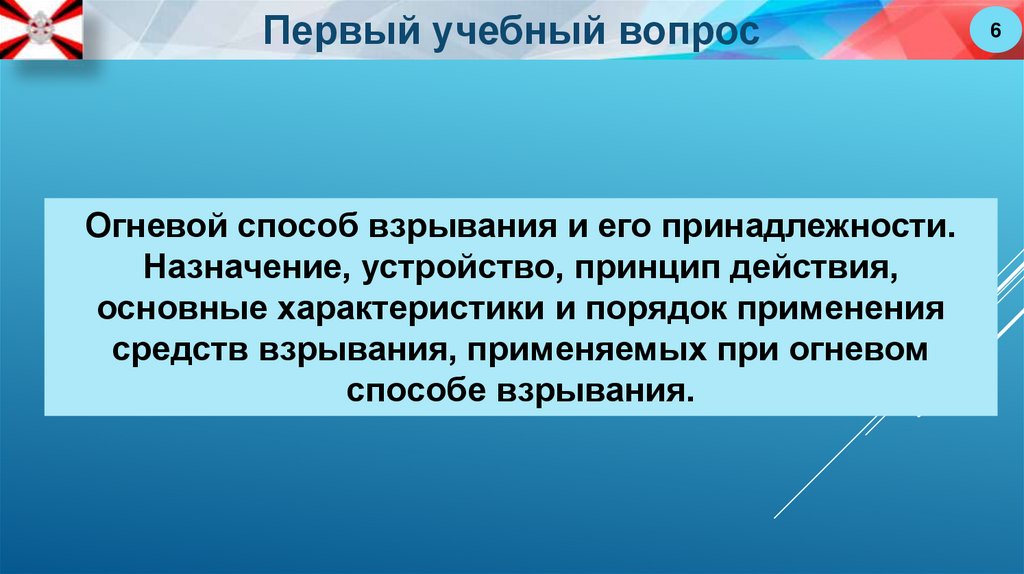

Первый учебный вопрос
Огневой способ взрывания и его принадлежности.
Назначение, устройство, принцип действия,
основные характеристики и порядок применения
средств взрывания, применяемых при огневом
способе взрывания.
6

7.

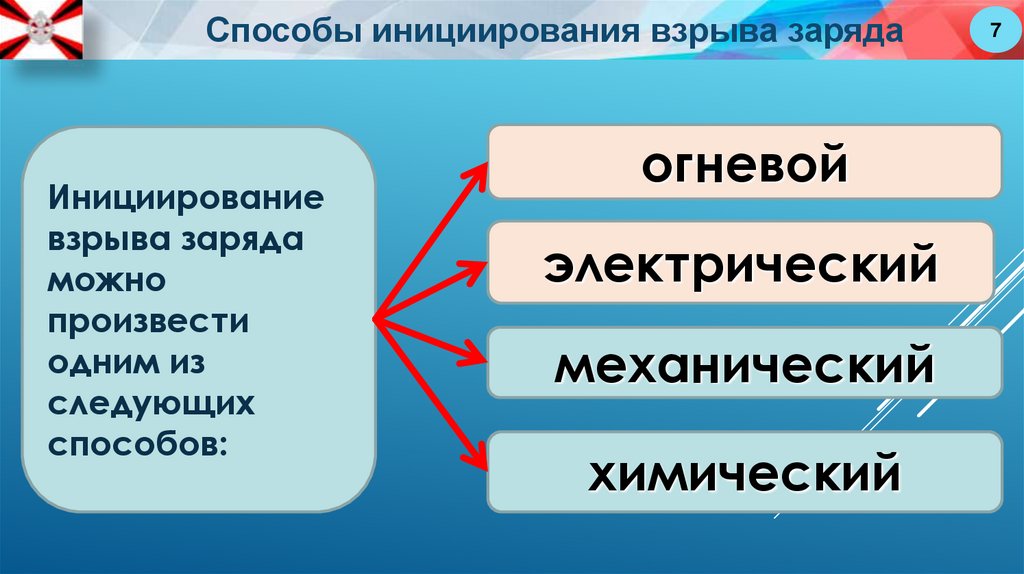

Способы инициирования взрыва заряда
Инициирование
взрыва заряда
можно
произвести
одним из
следующих
способов:
огневой
электрический
механический
химический
7

8.

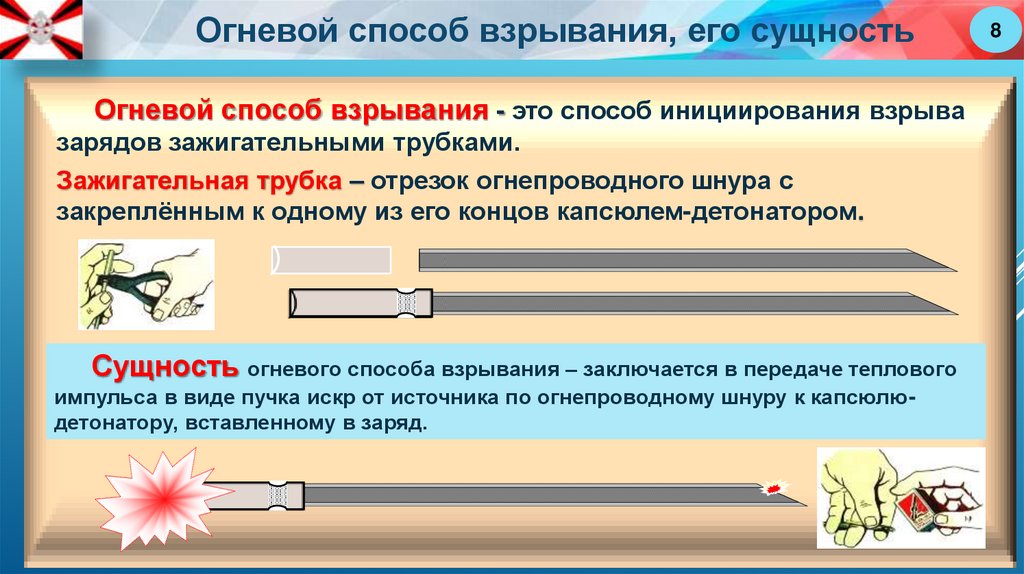

Огневой способ взрывания, его сущность
Огневой способ взрывания - это способ инициирования взрыва
зарядов зажигательными трубками.
Зажигательная трубка – отрезок огнепроводного шнура с
закреплённым к одному из его концов капсюлем-детонатором.
Сущность огневого способа взрывания – заключается в передаче теплового
импульса в виде пучка искр от источника по огнепроводному шнуру к капсюлюдетонатору, вставленному в заряд.
8

9.

Применение огневого способа взрывания
9
Для взрывания отдельных зарядов или разновременного взрывания нескольких зарядов (групп, серий), когда при
этом взрыв одного из них не может повредить другого заряда.
Для одновременного взрывания нескольких зарядов (групп, серий) с применением ДШ.

10.

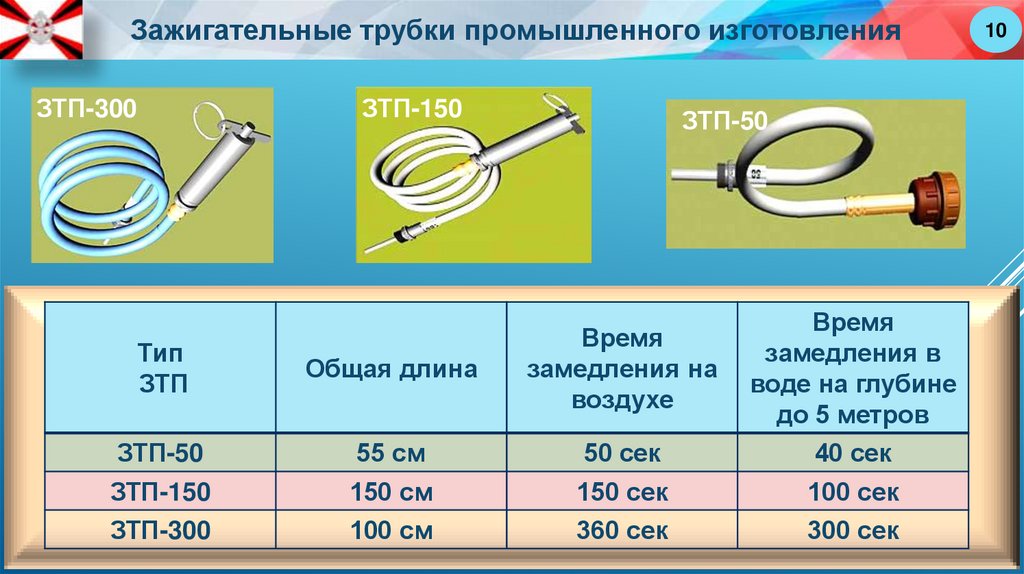

Зажигательные трубки промышленного изготовления
ЗТП-300
ЗТП-150
ЗТП-50
Тип
ЗТП
Общая длина
Время
замедления на
воздухе
ЗТП-50
ЗТП-150
ЗТП-300
55 см
150 см
100 см
50 сек
150 сек
360 сек
Время
замедления в
воде на глубине
до 5 метров
40 сек
100 сек
300 сек
10

11.

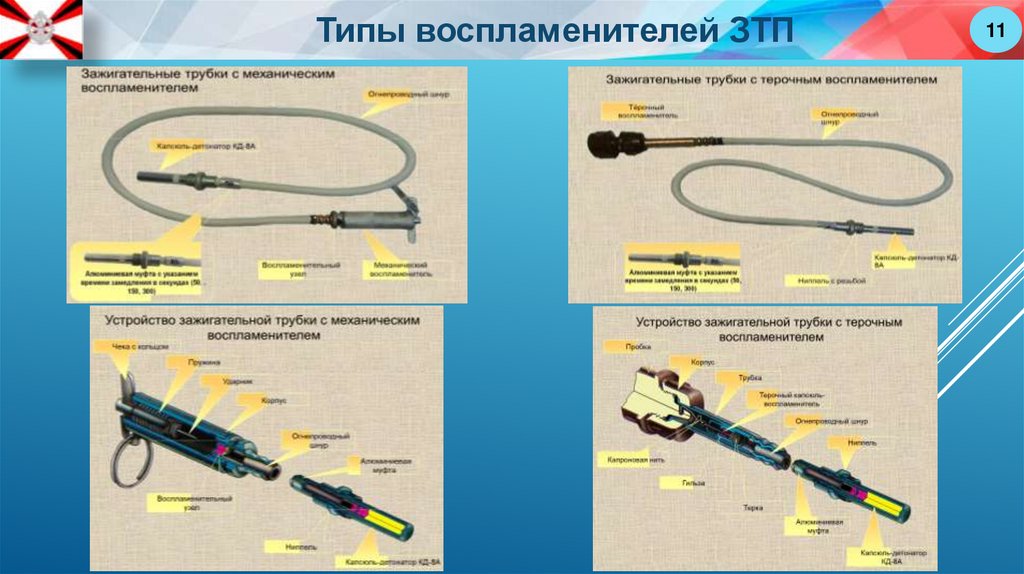

Типы воспламенителей ЗТП
11

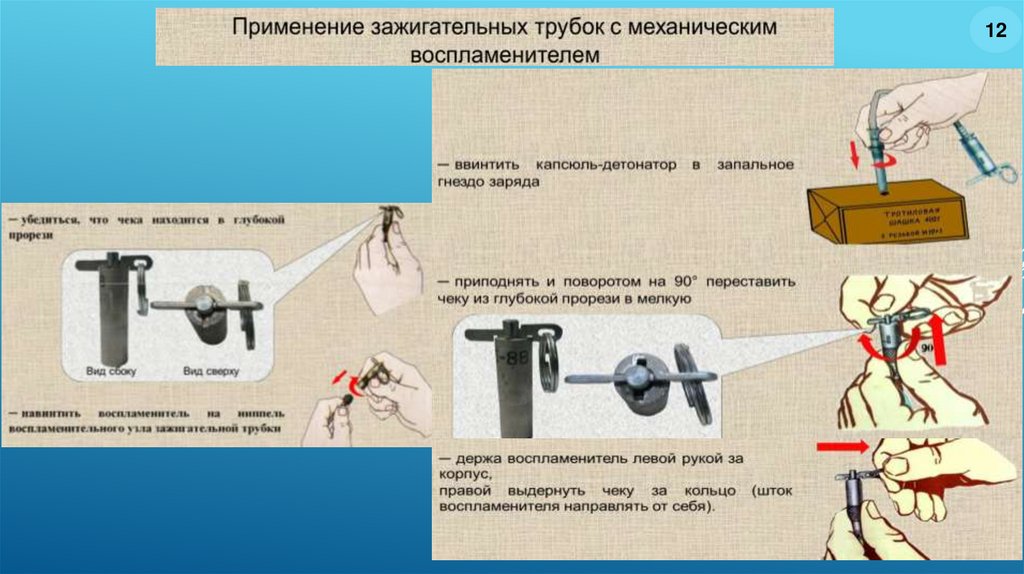

12.

12

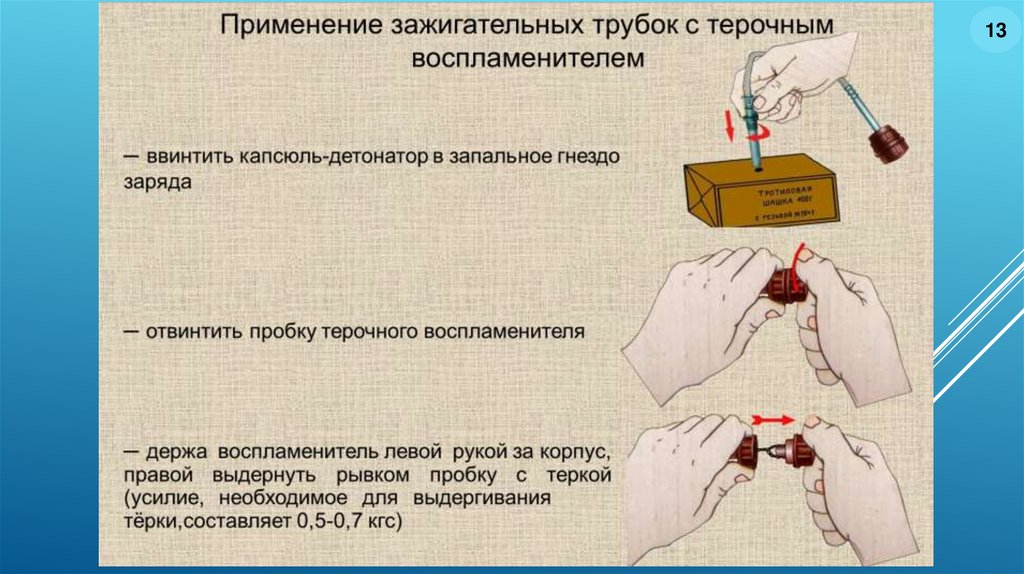

13.

13

14.

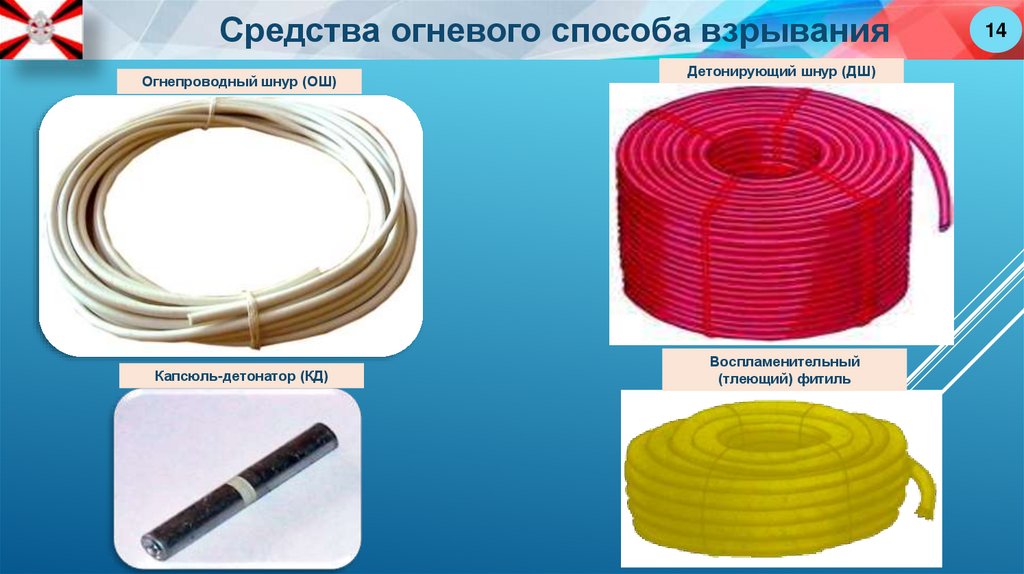

Средства огневого способа взрывания
Огнепроводный шнур (ОШ)
Капсюль-детонатор (КД)
Детонирующий шнур (ДШ)
Воспламенительный
(тлеющий) фитиль
14

15.

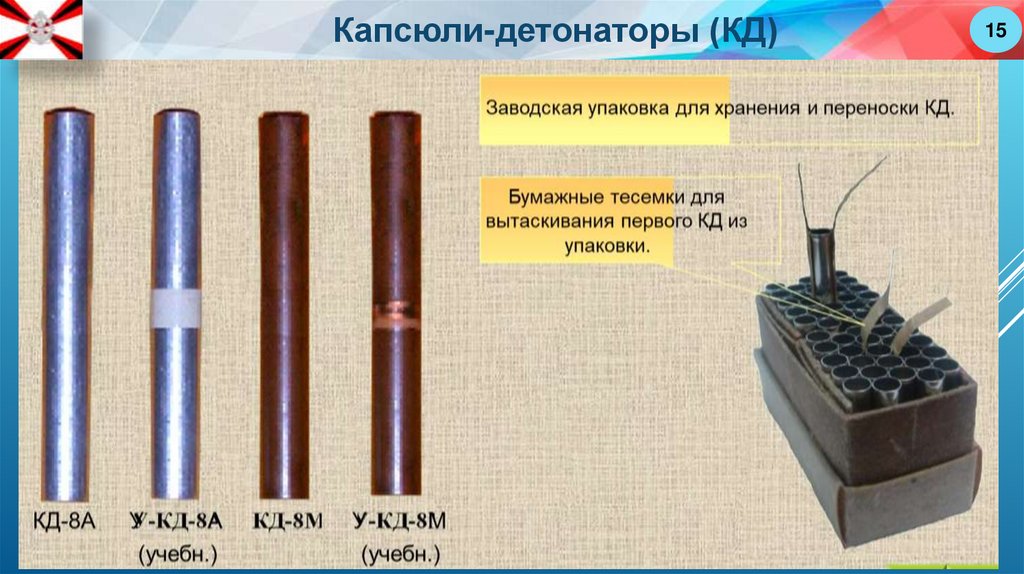

Капсюли-детонаторы (КД)
15

16.

16

17.

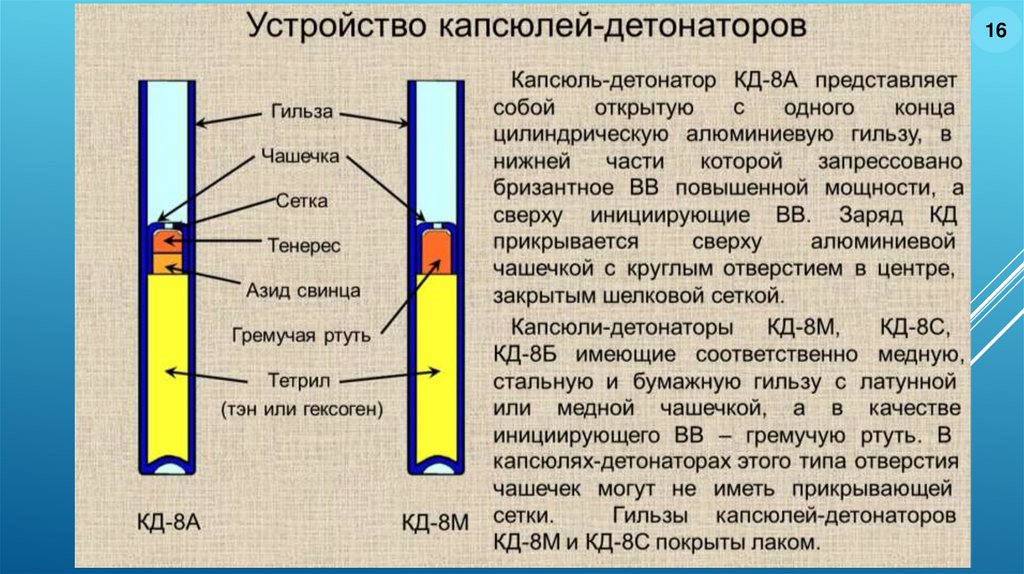

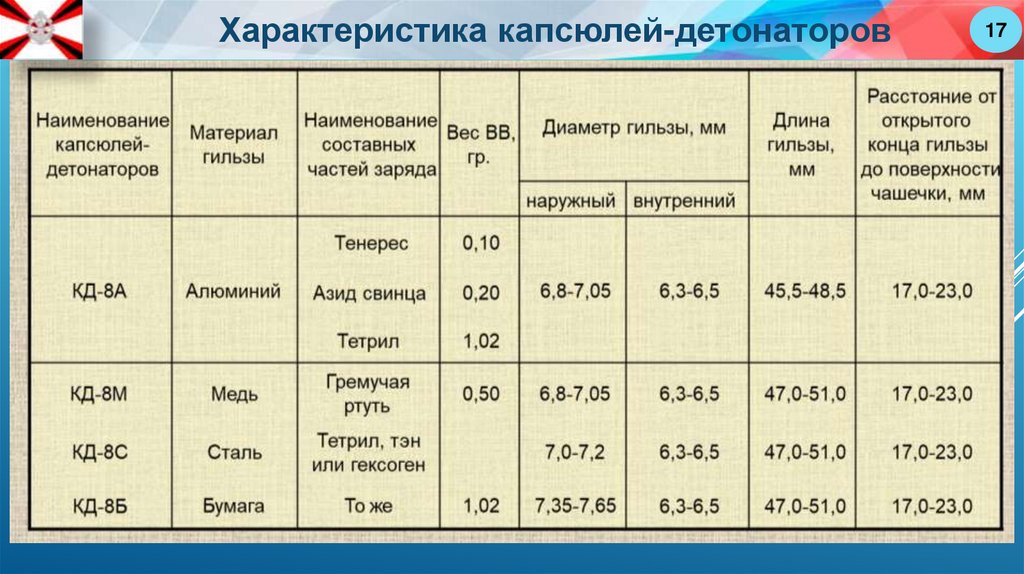

Характеристика капсюлей-детонаторов
17

18.

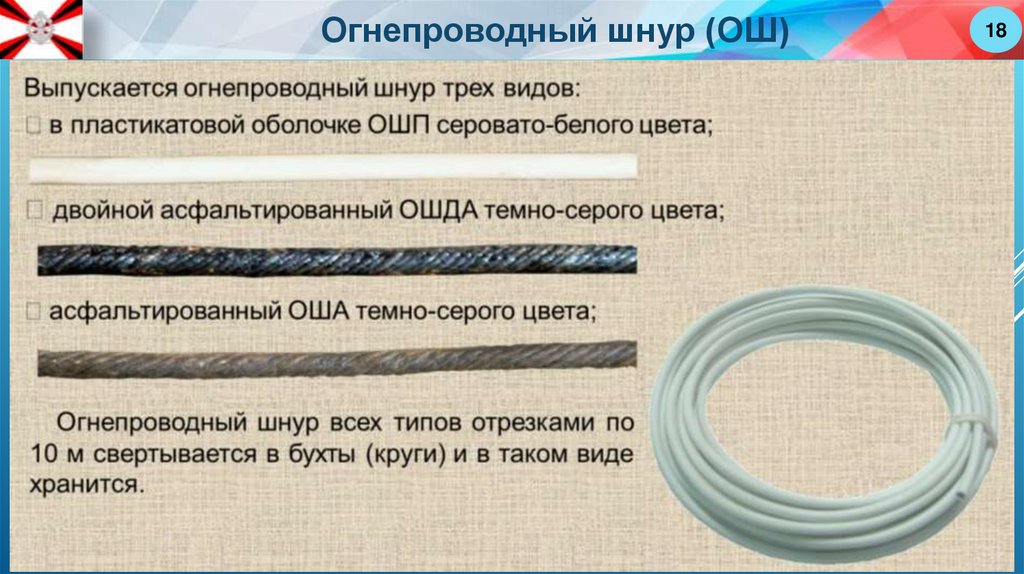

Огнепроводный шнур (ОШ)
18

19.

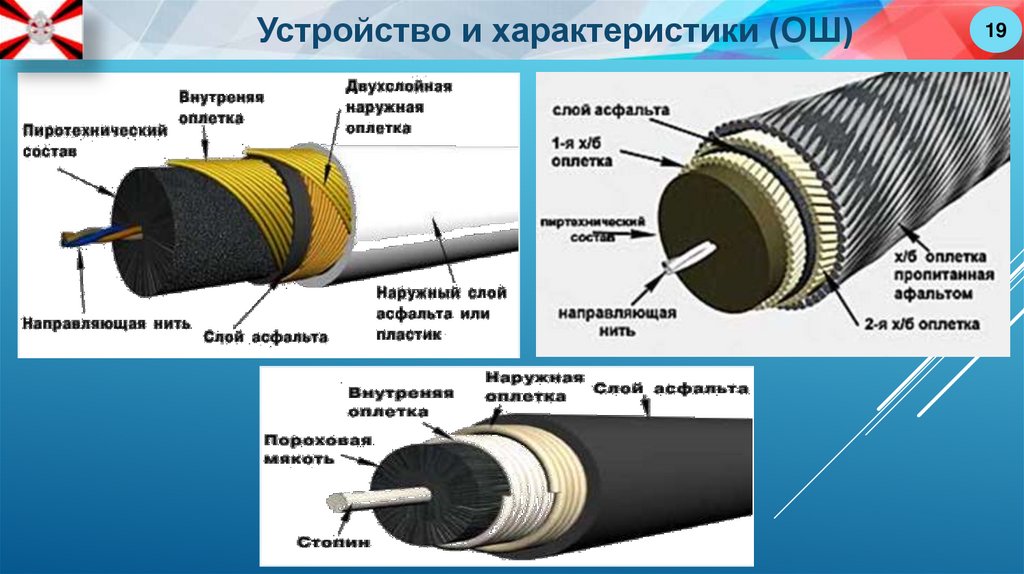

Устройство и характеристики (ОШ)
19

20.

Определение скорости горения ОШ
20

21.

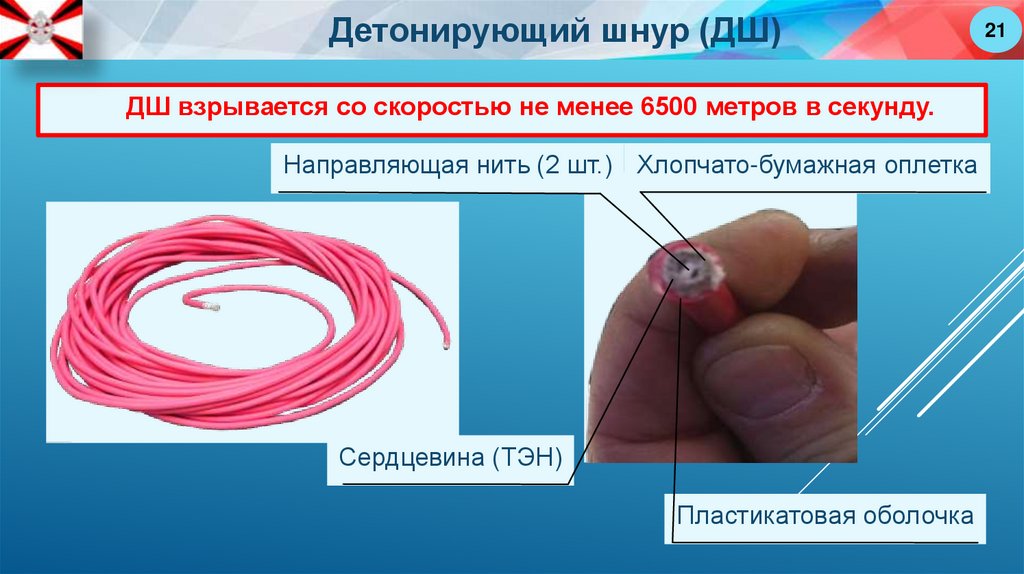

Детонирующий шнур (ДШ)
ДШ взрывается со скоростью не менее 6500 метров в секунду.
Направляющая нить (2 шт.) Хлопчато-бумажная оплетка
Сердцевина (ТЭН)
Пластикатовая оболочка
21

22.

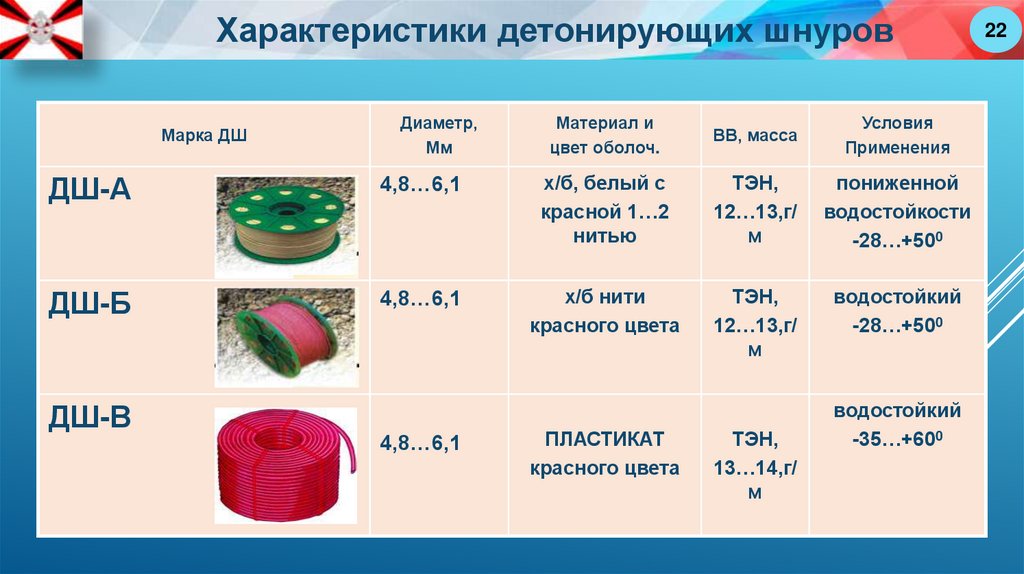

Характеристики детонирующих шнуров
Марка ДШ
Диаметр,
Мм
Материал и
цвет оболоч.
ВВ, масса
Условия
Применения
ДШ-А
4,8…6,1
х/б, белый с
красной 1…2
нитью
ТЭН,
12…13,г/
м
пониженной
водостойкости
-28…+500
ДШ-Б
4,8…6,1
х/б нити
красного цвета
ТЭН,
12…13,г/
м
водостойкий
-28…+500
ДШ-В
4,8…6,1
ПЛАСТИКАТ
красного цвета
ТЭН,
13…14,г/
м
водостойкий
-35…+600
22

23.

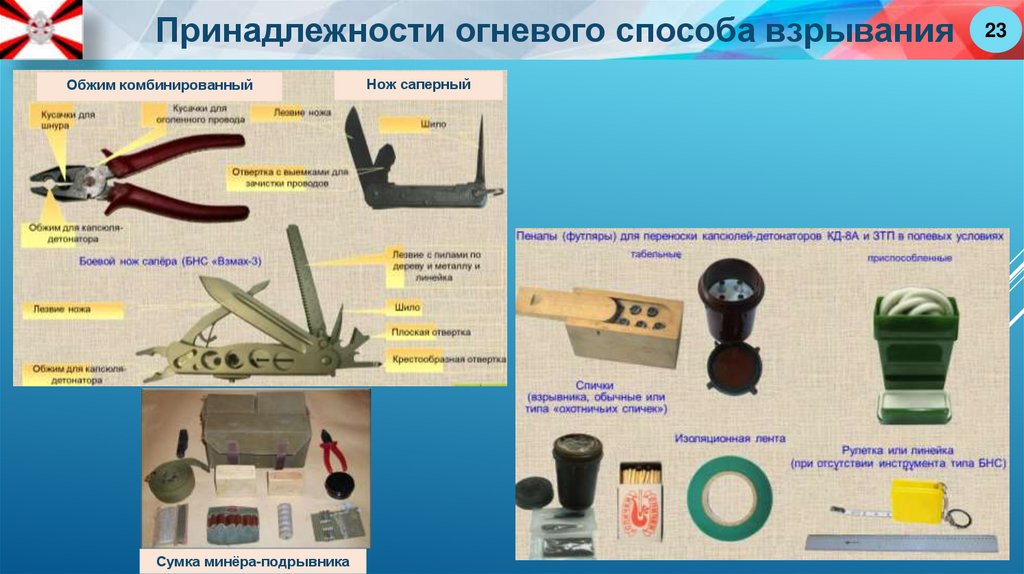

Принадлежности огневого способа взрывания
Обжим комбинированный
Сумка минёра-подрывника
Нож саперный
23

24.

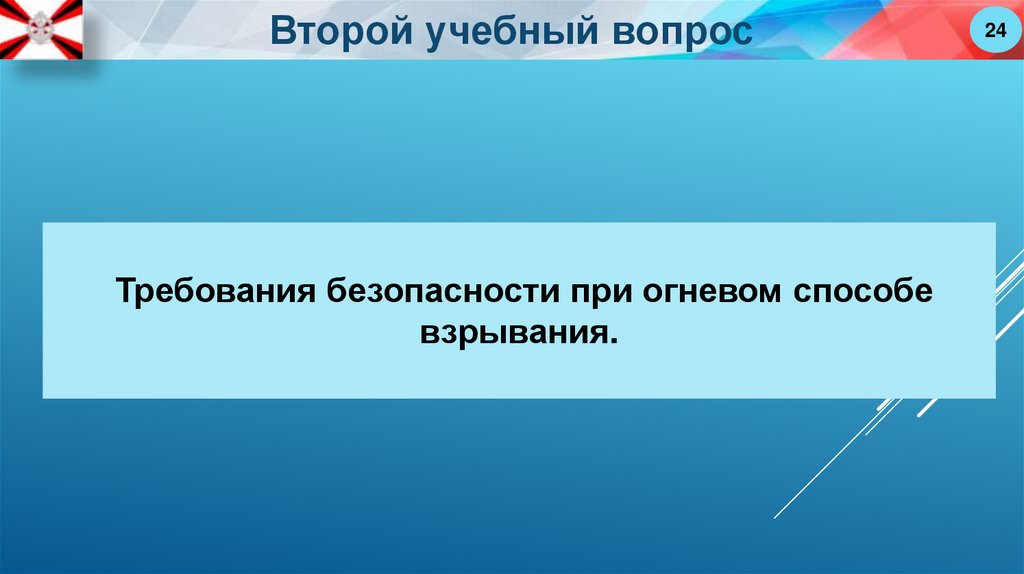

Второй учебный вопрос
Требования безопасности при огневом способе
взрывания.
24

25.

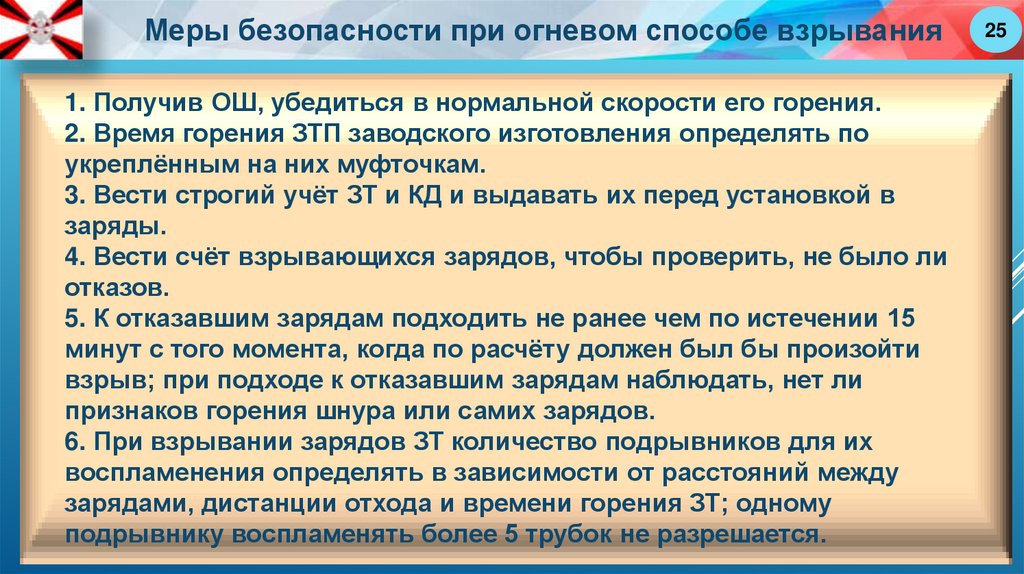

Меры безопасности при огневом способе взрывания
1. Получив ОШ, убедиться в нормальной скорости его горения.
2. Время горения ЗТП заводского изготовления определять по
укреплённым на них муфточкам.
3. Вести строгий учёт ЗТ и КД и выдавать их перед установкой в
заряды.
4. Вести счёт взрывающихся зарядов, чтобы проверить, не было ли
отказов.
5. К отказавшим зарядам подходить не ранее чем по истечении 15
минут с того момента, когда по расчёту должен был бы произойти
взрыв; при подходе к отказавшим зарядам наблюдать, нет ли
признаков горения шнура или самих зарядов.
6. При взрывании зарядов ЗТ количество подрывников для их
воспламенения определять в зависимости от расстояний между
зарядами, дистанции отхода и времени горения ЗТ; одному
подрывнику воспламенять более 5 трубок не разрешается.
25

26.

Меры безопасности при огневом способе взрывания

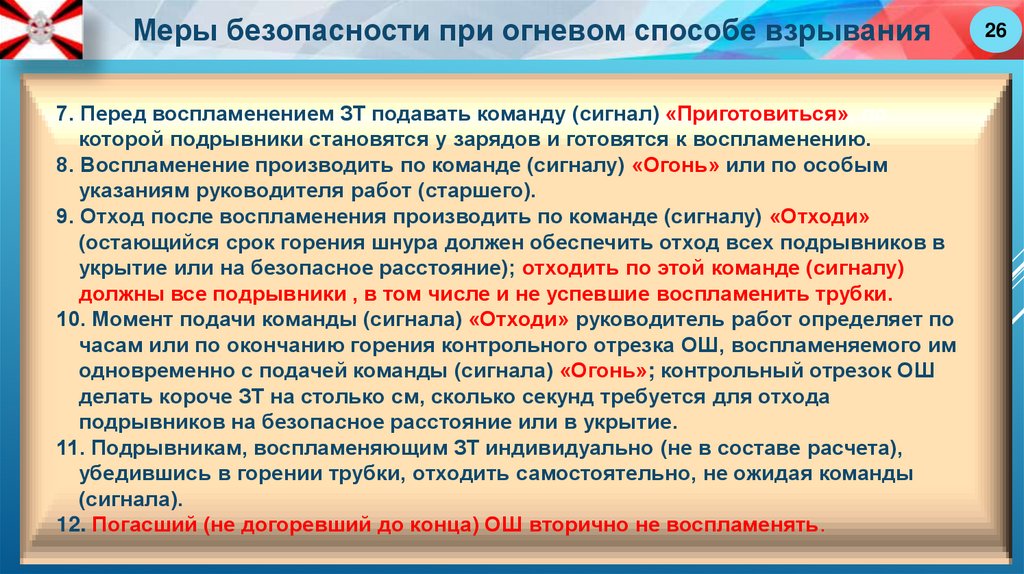

7. Перед воспламенением ЗТ подавать команду (сигнал) «Приготовиться», по
которой подрывники становятся у зарядов и готовятся к воспламенению.
8. Воспламенение производить по команде (сигналу) «Огонь» или по особым
указаниям руководителя работ (старшего).
9. Отход после воспламенения производить по команде (сигналу) «Отходи»
(остающийся срок горения шнура должен обеспечить отход всех подрывников в
укрытие или на безопасное расстояние); отходить по этой команде (сигналу)
должны все подрывники , в том числе и не успевшие воспламенить трубки.
10. Момент подачи команды (сигнала) «Отходи» руководитель работ определяет по
часам или по окончанию горения контрольного отрезка ОШ, воспламеняемого им
одновременно с подачей команды (сигнала) «Огонь»; контрольный отрезок ОШ
делать короче ЗТ на столько см, сколько секунд требуется для отхода
подрывников на безопасное расстояние или в укрытие.
11. Подрывникам, воспламеняющим ЗТ индивидуально (не в составе расчета),
убедившись в горении трубки, отходить самостоятельно, не ожидая команды
(сигнала).
12. Погасший (не догоревший до конца) ОШ вторично не воспламенять.
26

27.

Меры безопасности при работе с детонирующим шнуром
1. Во время подготовительных работ шнур должен находиться в тени.
2. Сети ДШ, подвергшиеся длительному действию солнечных лучей, не могут
использоваться вторично и подлежат уничтожению.
3. Если заряды, соединённые ДШ, дали отказ, подходить к ним разрешается
только одному человеку и не ранее чем по истечении 15 минут; при подходе к
отказавшим зарядам необходимо проверять отсутствие признаков горения
ДШ и самих зарядов; при наличии таких признаков подходить к зарядам
запрещается.
4. При взрывании групп зарядов, соединённых ДШ, проверку производить
только одному человеку.
5. Детонирующий шнур режут на отрезки необходимой длины чистым и
острым ножом на деревянной подкладке, предварительно раскатав всю бухту
шнура или часть ее так, чтобы от места разреза до неразвёрнутой части
бухты было не менее 10 м. После каждого разреза следует очищать остатки
шнура (крошки) с подкладки и ножа или следующий разрез шнура
производить на новом участке подкладки. Отрезать детонирующий шнур,
вставленный в КД запрещается.
27

28.

Меры безопасности при работе с капсюлями-детонаторами

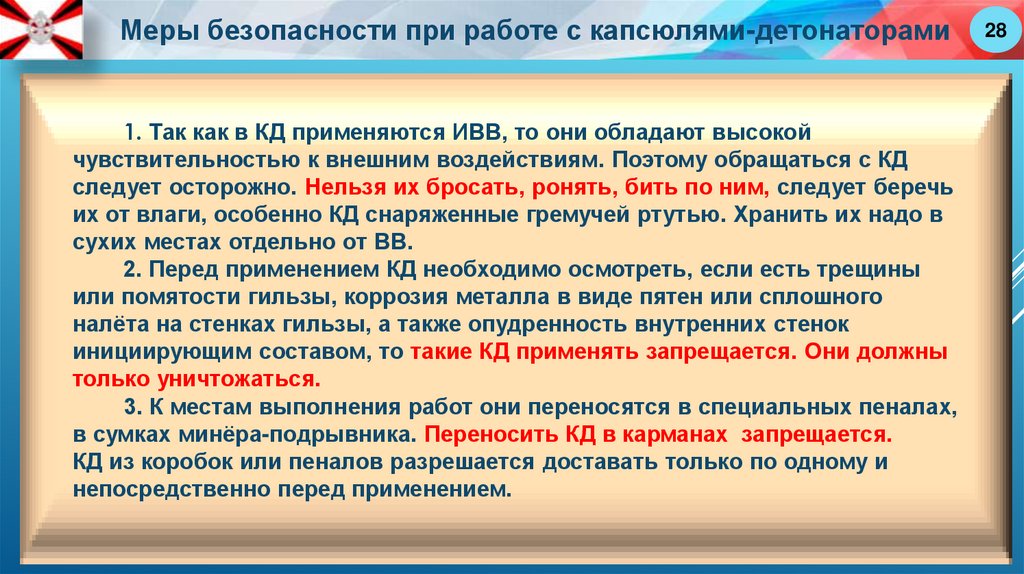

1. Так как в КД применяются ИВВ, то они обладают высокой
чувствительностью к внешним воздействиям. Поэтому обращаться с КД
следует осторожно. Нельзя их бросать, ронять, бить по ним, следует беречь
их от влаги, особенно КД снаряженные гремучей ртутью. Хранить их надо в
сухих местах отдельно от ВВ.
2. Перед применением КД необходимо осмотреть, если есть трещины
или помятости гильзы, коррозия металла в виде пятен или сплошного
налёта на стенках гильзы, а также опудренность внутренних стенок
инициирующим составом, то такие КД применять запрещается. Они должны
только уничтожаться.
3. К местам выполнения работ они переносятся в специальных пеналах,
в сумках минёра-подрывника. Переносить КД в карманах запрещается.
КД из коробок или пеналов разрешается доставать только по одному и
непосредственно перед применением.
28

29.

Третий учебный вопрос
Подготовка и производство взрывов. Порядок
изготовления зажигательных трубок и зарядов.
Применение детонирующего шнура при изготовлении
зарядов и вязке сетей.
29

30.

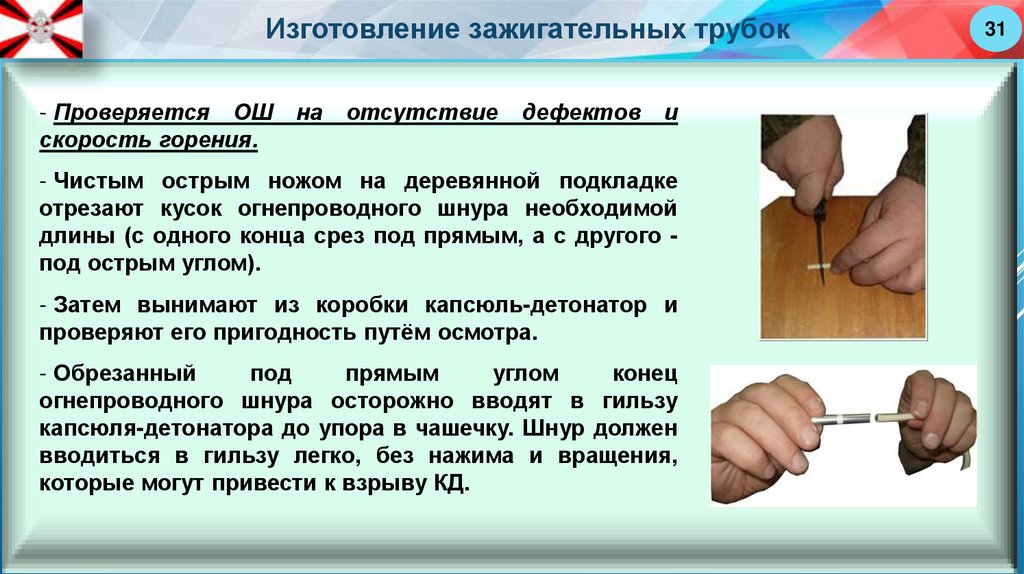

Изготовление зажигательных трубок
- Проверяется ОШ
скорость горения.
на
отсутствие
дефектов
и
- Чистым острым ножом на деревянной подкладке
отрезают кусок огнепроводного шнура необходимой
длины (с одного конца срез под прямым, а с другого под острым углом).
- Затем вынимают из коробки капсюль-детонатор и
проверяют его пригодность путём осмотра.
- Обрезанный
под
прямым
углом
конец
огнепроводного шнура осторожно вводят в гильзу
капсюля-детонатора до упора в чашечку. Шнур должен
вводиться в гильзу легко, без нажима и вращения,
которые могут привести к взрыву КД.
30

31.

Изготовление зажигательных трубок
- Проверяется ОШ
скорость горения.
на
отсутствие
дефектов
и
- Чистым острым ножом на деревянной подкладке
отрезают кусок огнепроводного шнура необходимой
длины (с одного конца срез под прямым, а с другого под острым углом).
- Затем вынимают из коробки капсюль-детонатор и
проверяют его пригодность путём осмотра.
- Обрезанный
под
прямым
углом
конец
огнепроводного шнура осторожно вводят в гильзу
капсюля-детонатора до упора в чашечку. Шнур должен
вводиться в гильзу легко, без нажима и вращения,
которые могут привести к взрыву КД.
31

32.

Изготовление зажигательных трубок

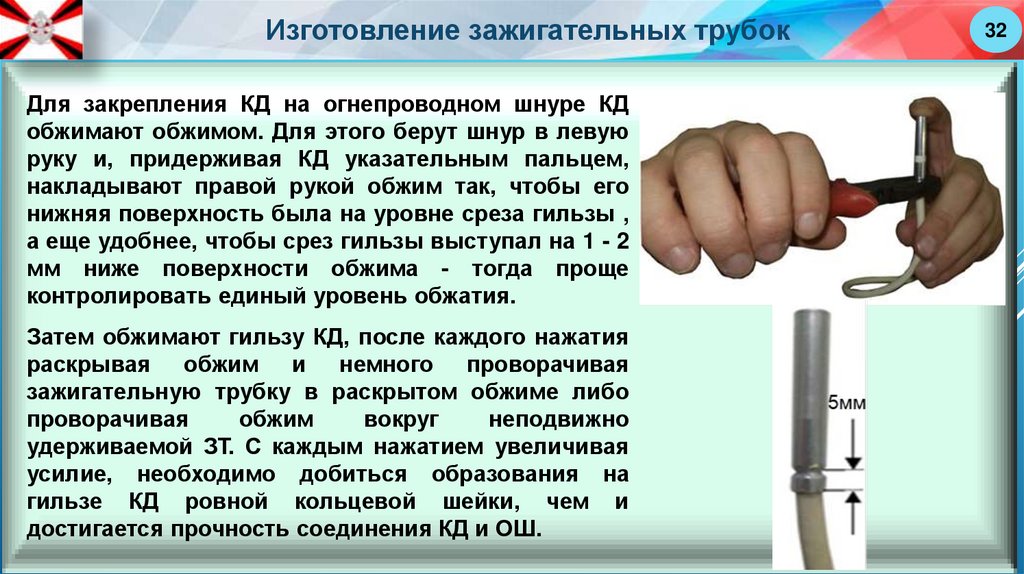

Для закрепления КД на огнепроводном шнуре КД
обжимают обжимом. Для этого берут шнур в левую
руку и, придерживая КД указательным пальцем,
накладывают правой рукой обжим так, чтобы его
нижняя поверхность была на уровне среза гильзы ,
а еще удобнее, чтобы срез гильзы выступал на 1 - 2
мм ниже поверхности обжима - тогда проще
контролировать единый уровень обжатия.
Затем обжимают гильзу КД, после каждого нажатия
раскрывая обжим и немного проворачивая
зажигательную трубку в раскрытом обжиме либо
проворачивая
обжим
вокруг
неподвижно
удерживаемой ЗТ. С каждым нажатием увеличивая
усилие, необходимо добиться образования на
гильзе КД ровной кольцевой шейки, чем и
достигается прочность соединения КД и ОШ.
32

33.

Изготовление зажигательных трубок
33
Нельзя надавливать обжимом на то место КД, где помещается ВВ.
Обжимать капсюль-детонатор можно только обжимом. Если обжима нет, то
конец огнепроводного шнура, вставляемый в капсюль-детонатор, следует
обернуть изоляционной лентой или (при отсутствии ленты) бумагой так, чтобы
шнур не выпадал из гильзы под действием собственного веса.
ОШ
Изолента (бумага)
2 мм

34.

Воспламенение зажигательных трубок

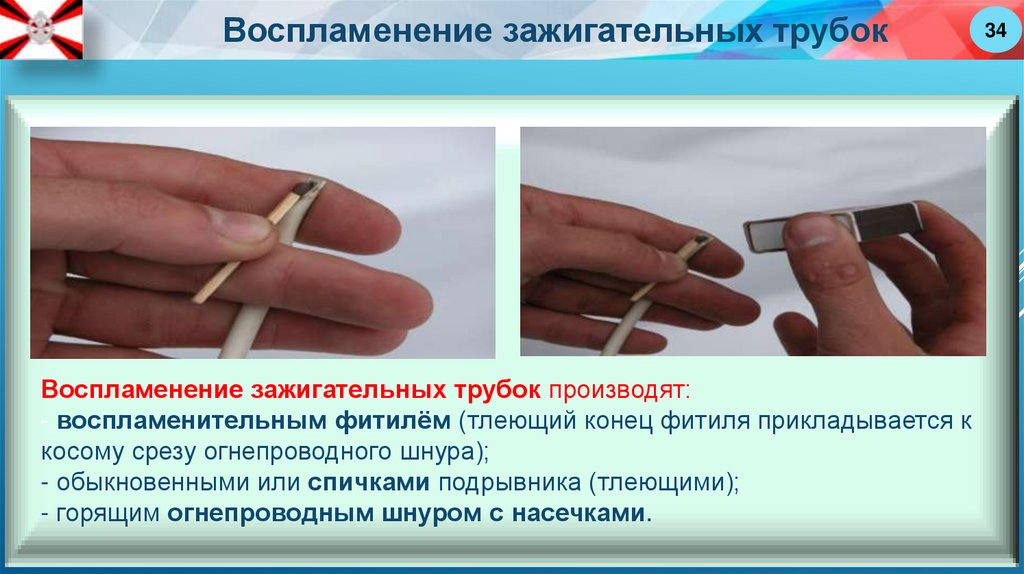

Воспламенение зажигательных трубок производят:
- воспламенительным фитилём (тлеющий конец фитиля прикладывается к
косому срезу огнепроводного шнура);
- обыкновенными или спичками подрывника (тлеющими);
- горящим огнепроводным шнуром с насечками.
34

35.

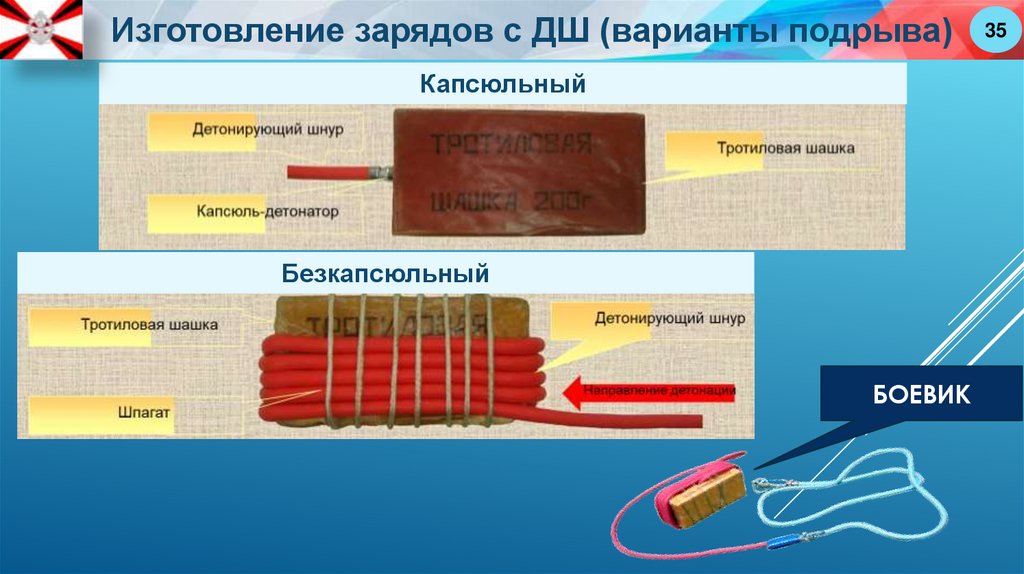

Изготовление зарядов с ДШ (варианты подрыва)
Капсюльный
Безкапсюльный
БОЕВИК
35

36.

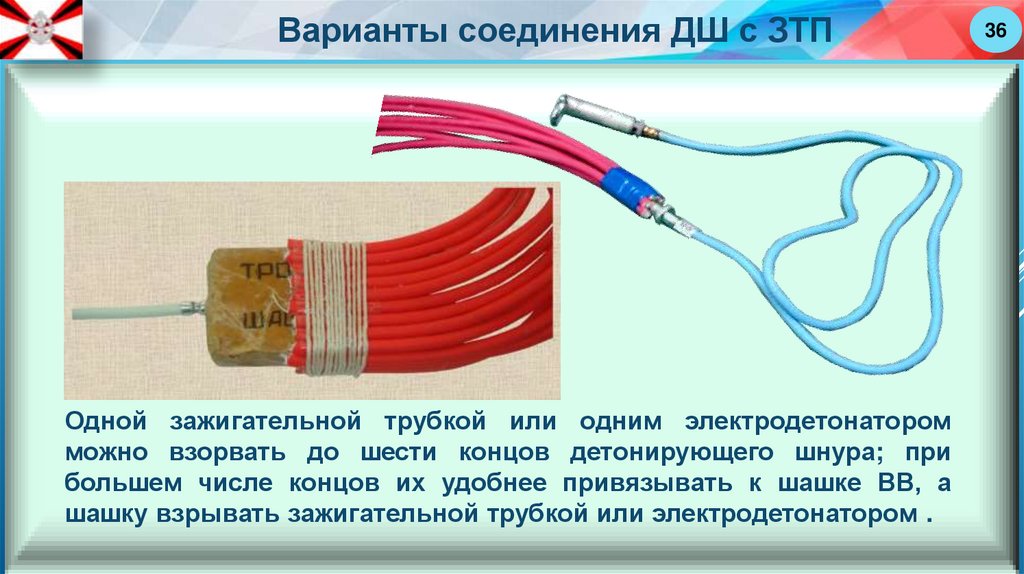

Варианты соединения ДШ с ЗТП
Одной зажигательной трубкой или одним электродетонатором
можно взорвать до шести концов детонирующего шнура; при
большем числе концов их удобнее привязывать к шашке ВВ, а
шашку взрывать зажигательной трубкой или электродетонатором .
36

37.

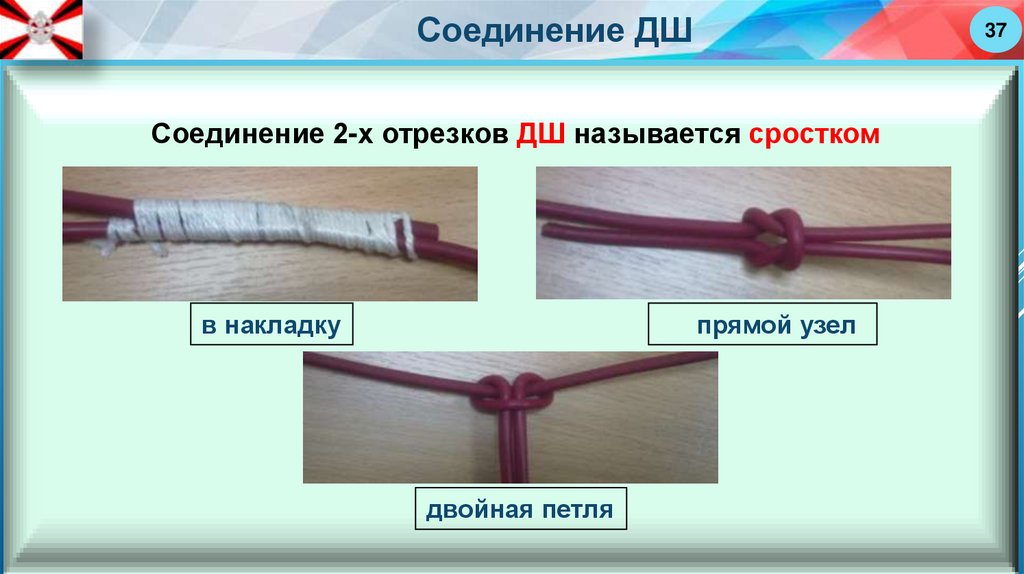

Соединение ДШ
37
Соединение 2-х отрезков ДШ называется сростком
в накладку
прямой узел
двойная петля

38.

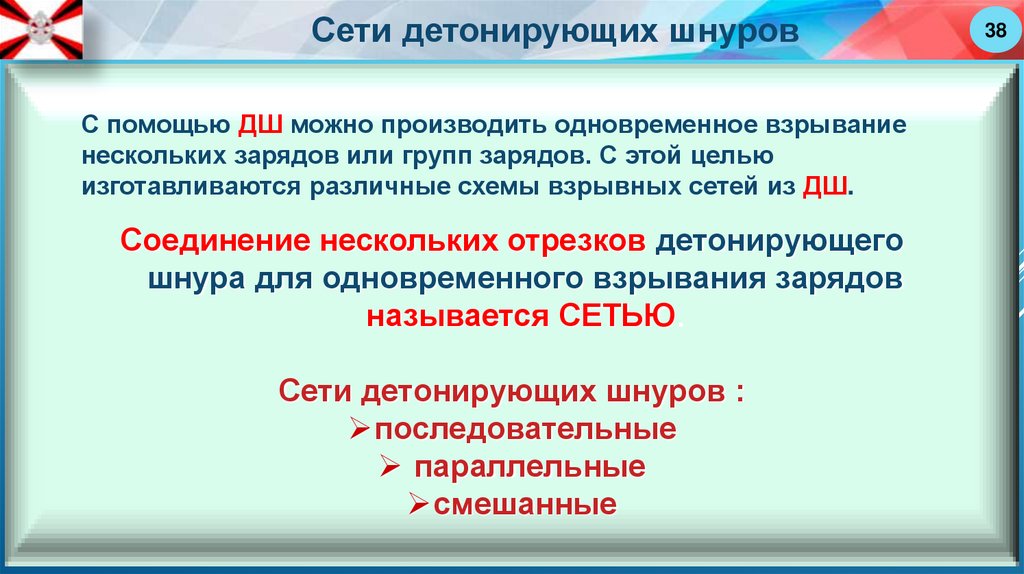

Сети детонирующих шнуров
С помощью ДШ можно производить одновременное взрывание
нескольких зарядов или групп зарядов. С этой целью
изготавливаются различные схемы взрывных сетей из ДШ.
Соединение нескольких отрезков детонирующего
шнура для одновременного взрывания зарядов
называется СЕТЬЮ.
Сети детонирующих шнуров :
последовательные
параллельные
смешанные
38

39.

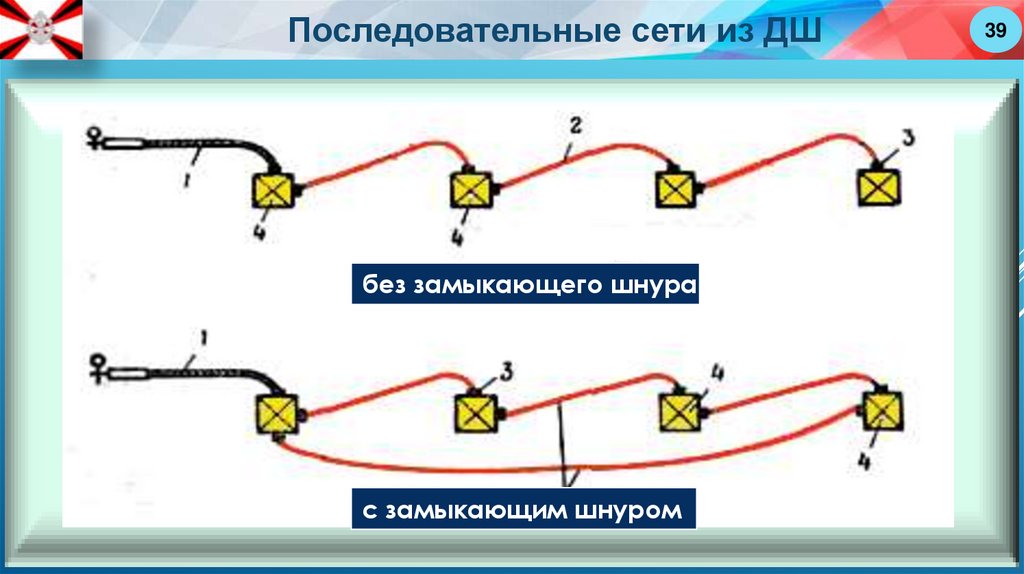

Последовательные сети из ДШ
без замыкающего шнура
с замыкающим шнуром
39

40.

Параллельные сети из ДШ
МАГИСТРАЛЬ
параллельно - ступенчатая
параллельно - пучковая
40

41.

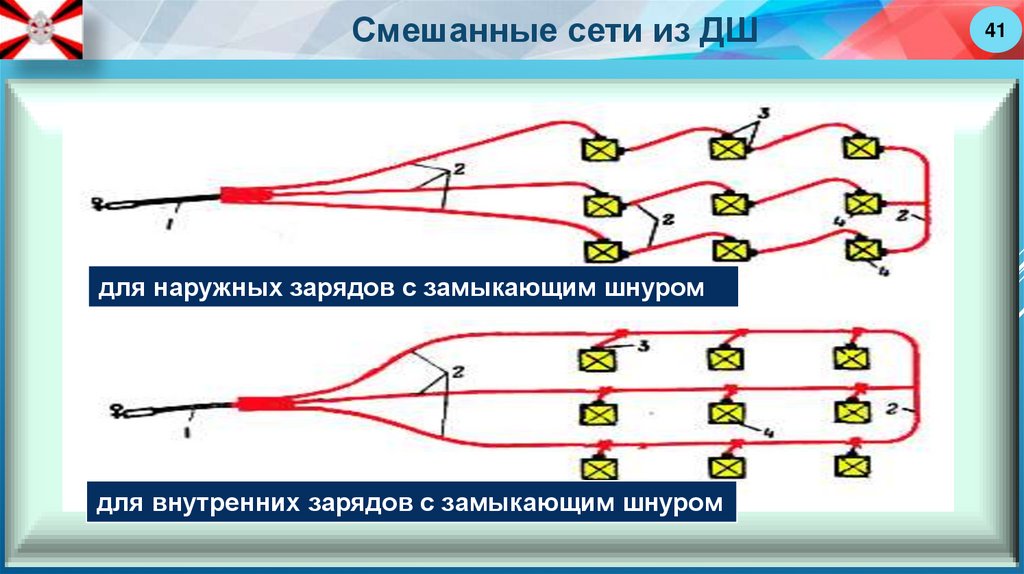

Смешанные сети из ДШ
для наружных зарядов с замыкающим шнуром
для внутренних зарядов с замыкающим шнуром
41

42.

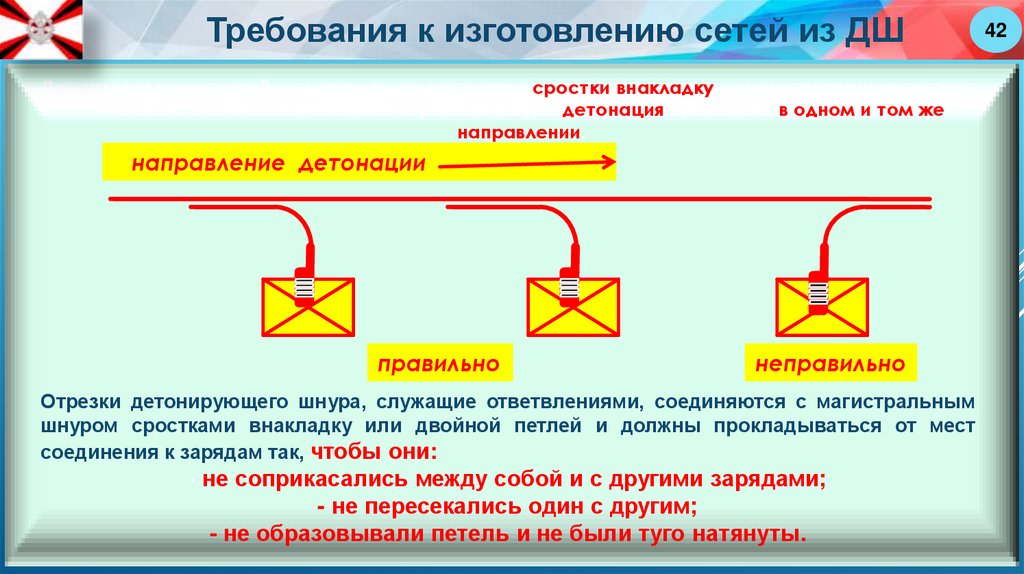

Требования к изготовлению сетей из ДШ
При изготовлении сетей из детонирующего шнура сростки внакладку должны устраиваться так,
чтобы по обоим соединяемым отрезкам шнура детонация проходила в одном и том же
направлении.
направление детонации
правильно
неправильно
Отрезки детонирующего шнура, служащие ответвлениями, соединяются с магистральным
шнуром сростками внакладку или двойной петлей и должны прокладываться от мест
соединения к зарядам так, чтобы они:
- не соприкасались между собой и с другими зарядами;
- не пересекались один с другим;
- не образовывали петель и не были туго натянуты.
42

43.

Задание на самостоятельную подготовку
43
Закрепить знания по:
- огневому способу взрывания и его принадлежностям;
- требованиям безопасности при огневом способе взрывания;
- назначению, устройству, принципам действия, основным
характеристикам и порядку применения средств взрывания;
- порядку изготовления зажигательных трубок и зарядов.
Законспектировать материал занятия в рабочие тетради.

44.

Взрывное дело.
Тема № 2. Огневой способ взрывания.
Занятие № 1 Огневой способ взрывания.
Групповое занятие
Заместитель начальника ВУЦ – начальник учебной части
подполковник Журавлёв О.Г.
г. Тюмень
