Снайперская винтовка Драгунова СВД (тема 1,5)

1.

ВОЕННЫЙ УЧЕБНЫЙ ЦЕНТР
2024
Тема 1: Стрелковое оружие и гранатометы.
Занятие 5: «Снайперская винтовка Драгунова СВД»
Преподаватель цикла общевоенной подготовки
военного учебного центра
Самойлов
Александр Валерьевич
тлф. 6824, каб. 23

2.

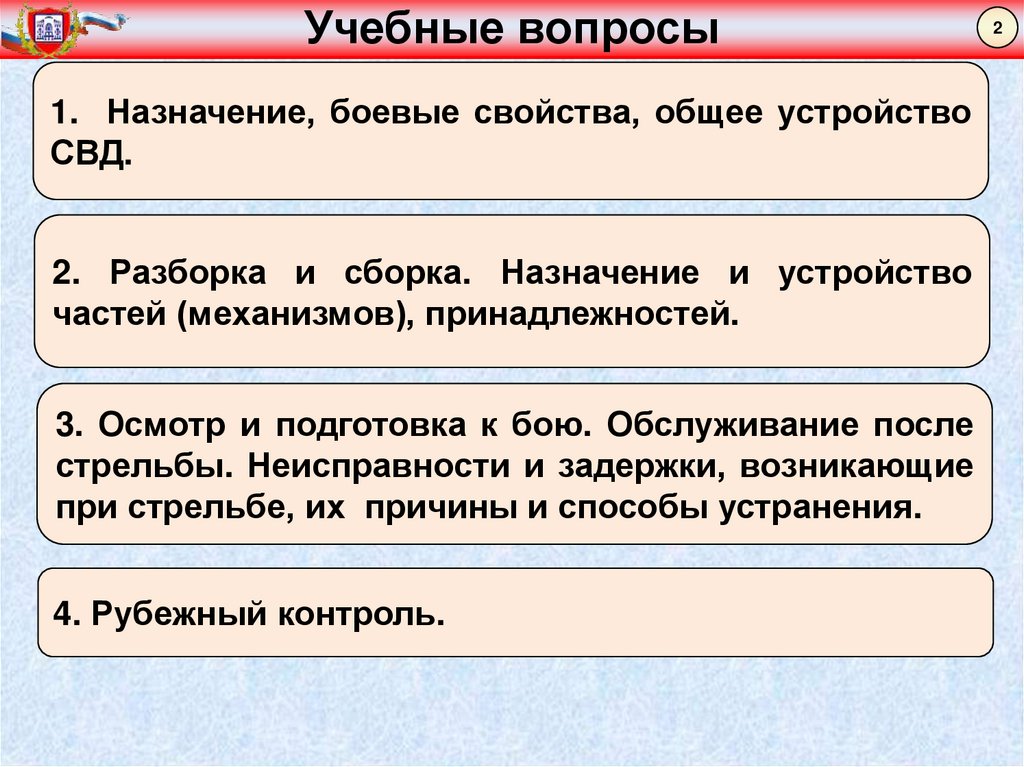

Учебные вопросы
1. Назначение, боевые свойства, общее устройство
СВД.
2. Разборка и сборка. Назначение и устройство
частей (механизмов), принадлежностей.
3. Осмотр и подготовка к бою. Обслуживание после
стрельбы. Неисправности и задержки, возникающие
при стрельбе, их причины и способы устранения.

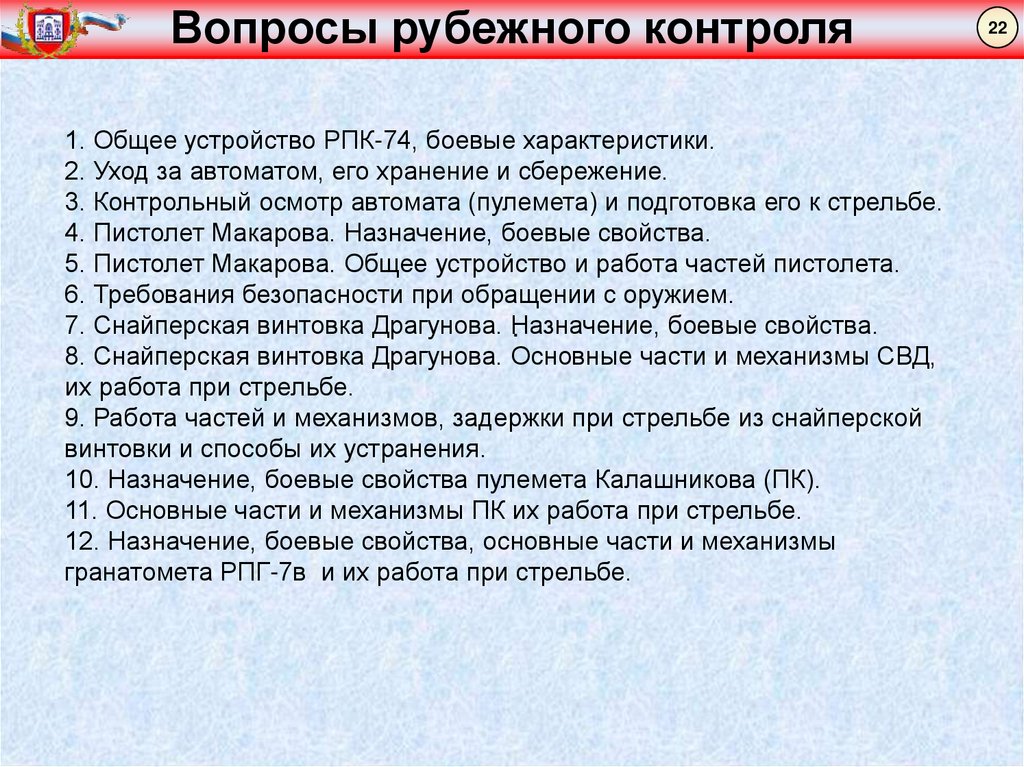

4. Рубежный контроль.
2

3.

Первый учебный вопрос
Назначение, боевые свойства, общее
устройство СВД
3

4.

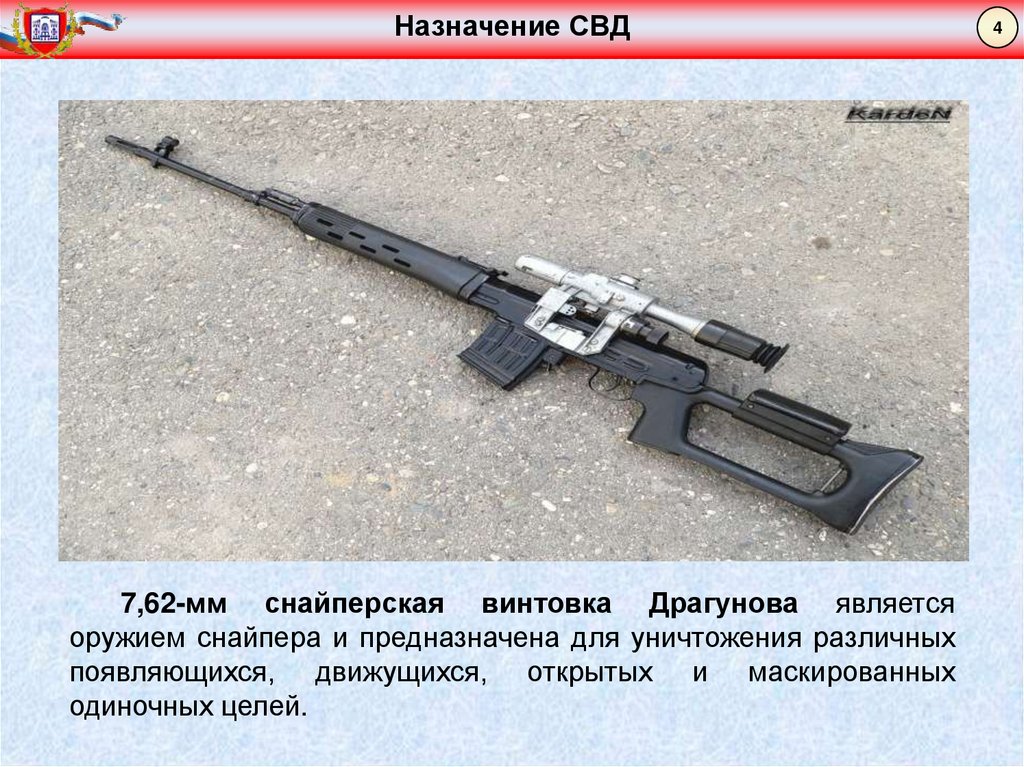

Назначение СВД
7,62-мм снайперская винтовка Драгунова является
оружием снайпера и предназначена для уничтожения различных
появляющихся, движущихся, открытых и маскированных
одиночных целей.
4

5.

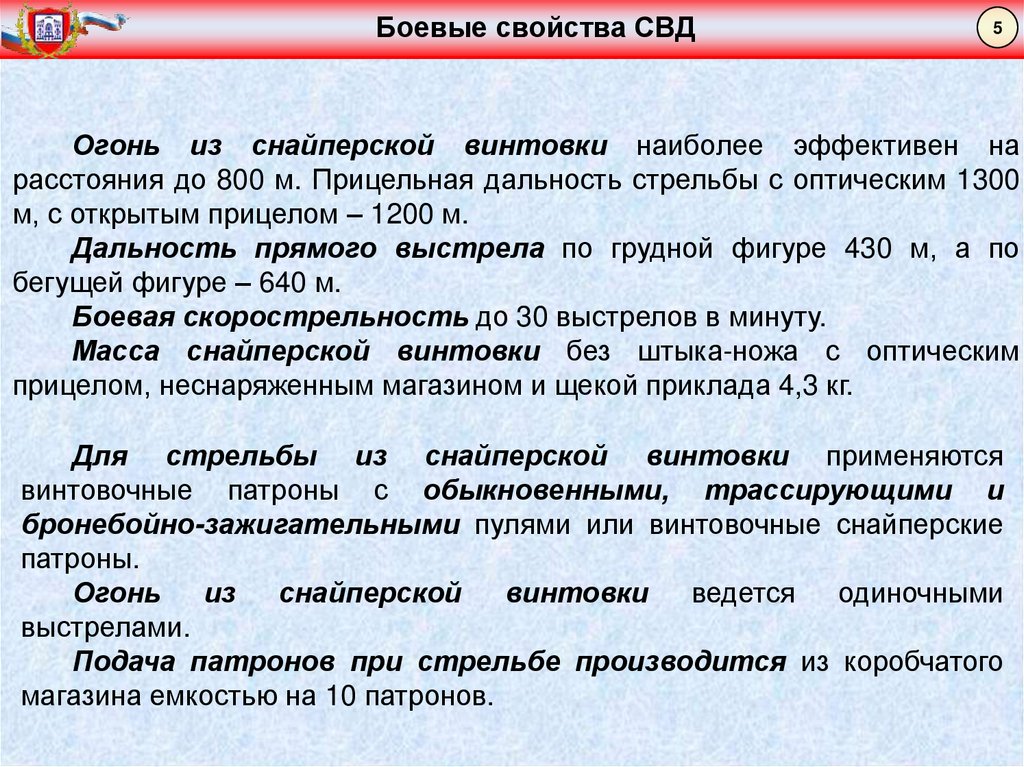

Боевые свойства СВД
5
Огонь из снайперской винтовки наиболее эффективен на
расстояния до 800 м. Прицельная дальность стрельбы с оптическим 1300
м, с открытым прицелом – 1200 м.
Дальность прямого выстрела по грудной фигуре 430 м, а по
бегущей фигуре – 640 м.
Боевая скорострельность до 30 выстрелов в минуту.
Масса снайперской винтовки без штыка-ножа с оптическим
прицелом, неснаряженным магазином и щекой приклада 4,3 кг.
Для стрельбы из снайперской винтовки применяются
винтовочные патроны с обыкновенными, трассирующими и
бронебойно-зажигательными пулями или винтовочные снайперские
патроны.
Огонь
из снайперской
винтовки
ведется одиночными
выстрелами.
Подача патронов при стрельбе производится из коробчатого
магазина емкостью на 10 патронов.

6.

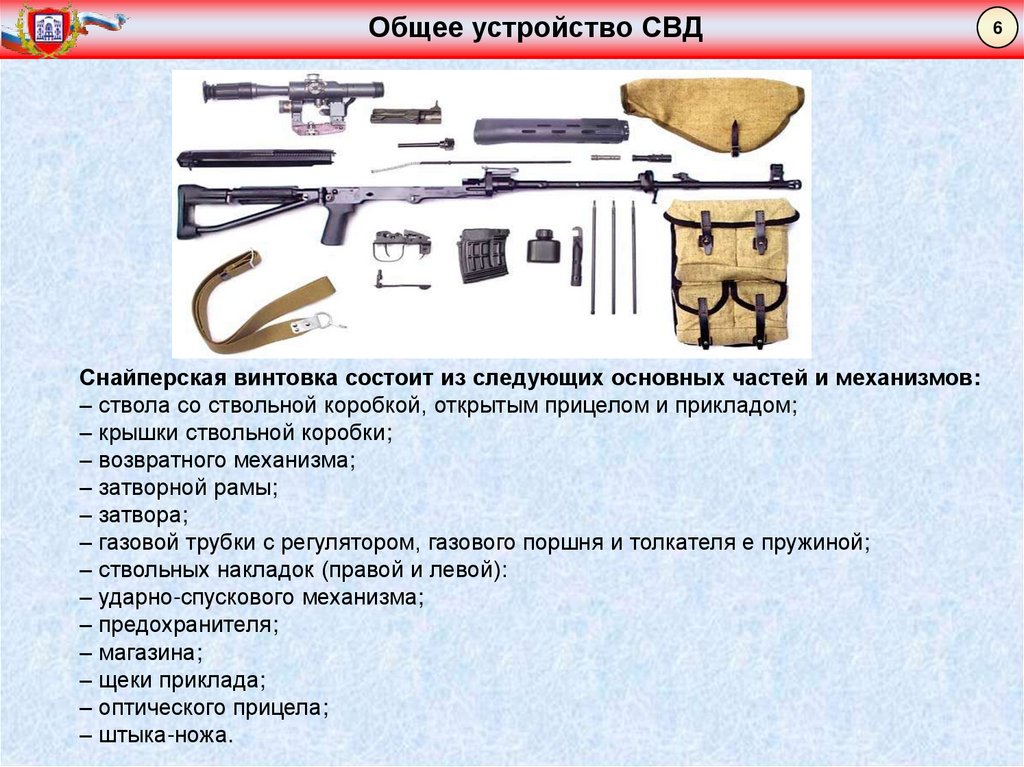

Общее устройство СВД
Снайперская винтовка состоит из следующих основных частей и механизмов:
– ствола со ствольной коробкой, открытым прицелом и прикладом;
– крышки ствольной коробки;
– возвратного механизма;
– затворной рамы;
– затвора;
– газовой трубки с регулятором, газового поршня и толкателя е пружиной;
– ствольных накладок (правой и левой):
– ударно-спускового механизма;
– предохранителя;
– магазина;
– щеки приклада;
– оптического прицела;
– штыка-ножа.
6

7.

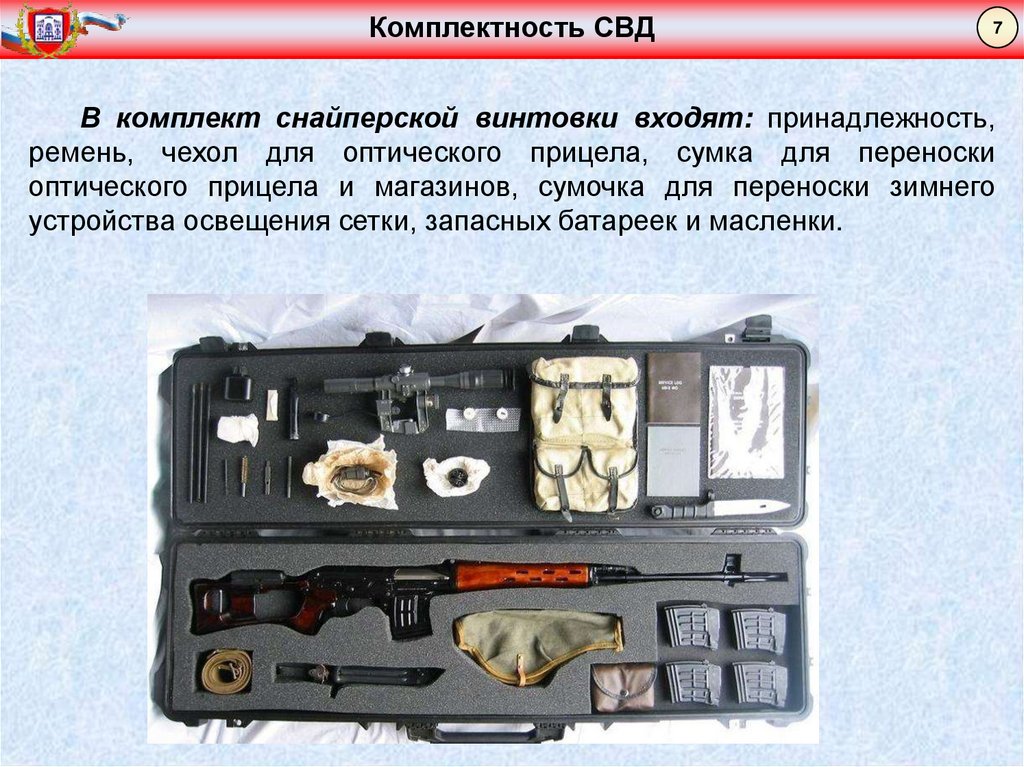

Комплектность СВД
7
В комплект снайперской винтовки входят: принадлежность,
ремень, чехол для оптического прицела, сумка для переноски
оптического прицела и магазинов, сумочка для переноски зимнего
устройства освещения сетки, запасных батареек и масленки.

8.

Второй учебный вопрос
Разборка. и сборка.
Назначение и устройство
частей (механизмов),
принадлежностей
8

9.

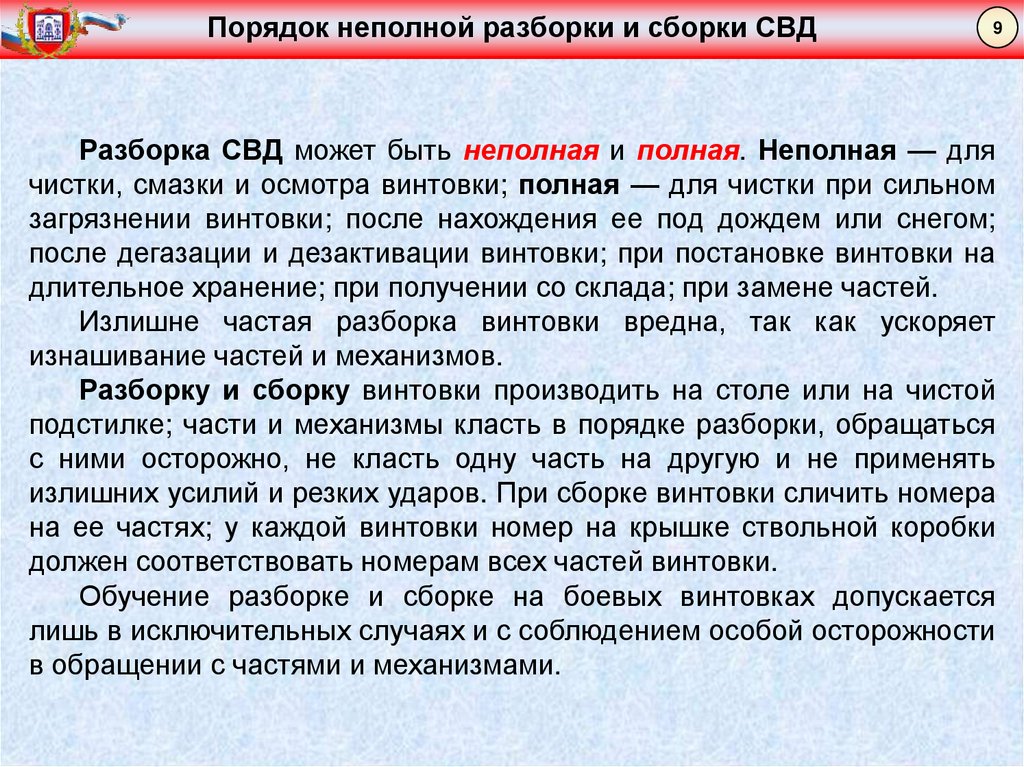

Порядок неполной разборки и сборки СВД
9
Разборка СВД может быть неполная и полная. Неполная — для
чистки, смазки и осмотра винтовки; полная — для чистки при сильном
загрязнении винтовки; после нахождения ее под дождем или снегом;
после дегазации и дезактивации винтовки; при постановке винтовки на
длительное хранение; при получении со склада; при замене частей.
Излишне частая разборка винтовки вредна, так как ускоряет
изнашивание частей и механизмов.
Разборку и сборку винтовки производить на столе или на чистой
подстилке; части и механизмы класть в порядке разборки, обращаться
с ними осторожно, не класть одну часть на другую и не применять
излишних усилий и резких ударов. При сборке винтовки сличить номера
на ее частях; у каждой винтовки номер на крышке ствольной коробки
должен соответствовать номерам всех частей винтовки.
Обучение разборке и сборке на боевых винтовках допускается
лишь в исключительных случаях и с соблюдением особой осторожности
в обращении с частями и механизмами.

10.

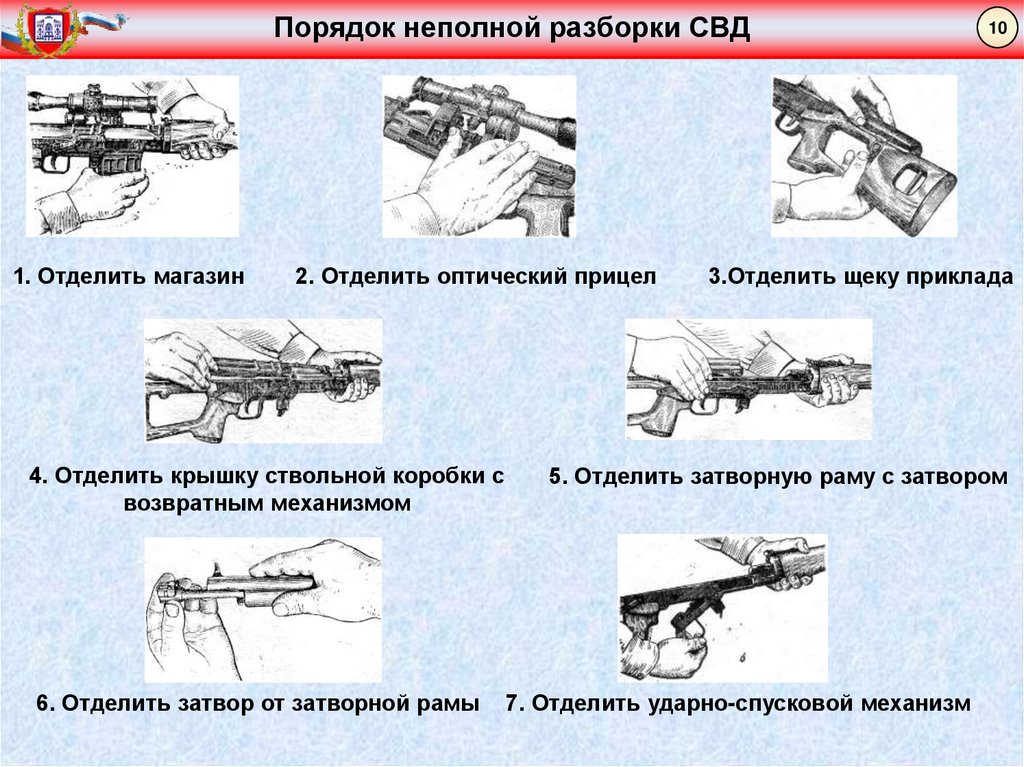

Порядок неполной разборки СВД
1. Отделить магазин
2. Отделить оптический прицел
4. Отделить крышку ствольной коробки с
возвратным механизмом
6. Отделить затвор от затворной рамы
10
3.Отделить щеку приклада
5. Отделить затворную раму с затвором
7. Отделить ударно-спусковой механизм

11.

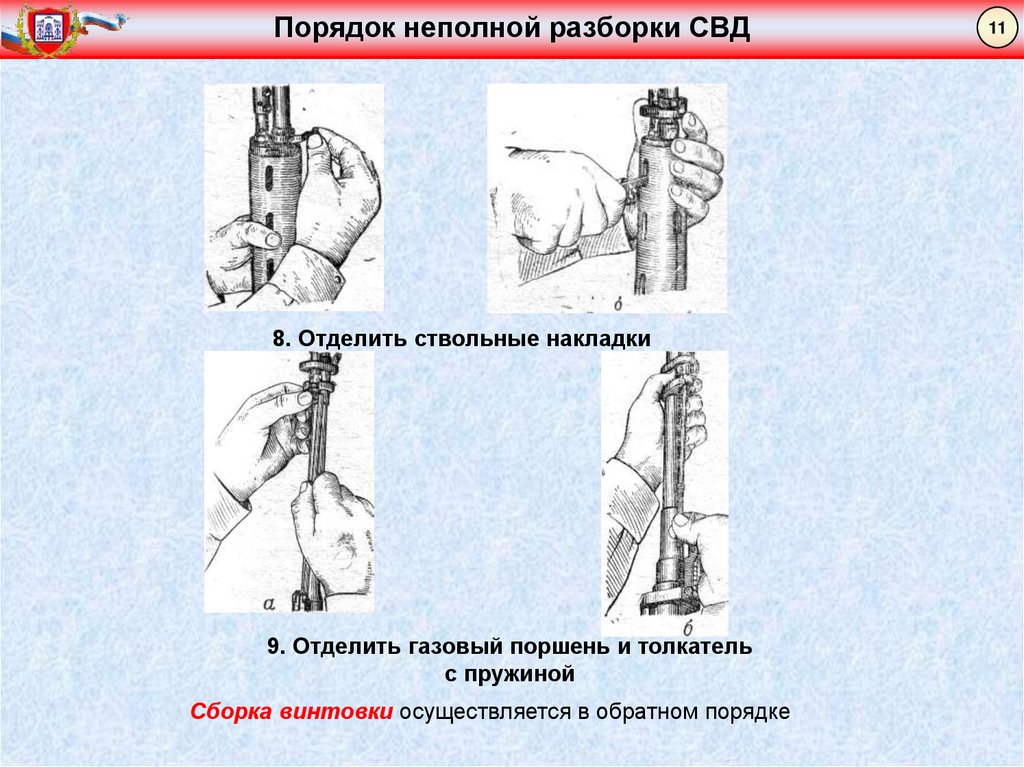

Порядок неполной разборки СВД
8. Отделить ствольные накладки
9. Отделить газовый поршень и толкатель
с пружиной
Сборка винтовки осуществляется в обратном порядке
11

12.

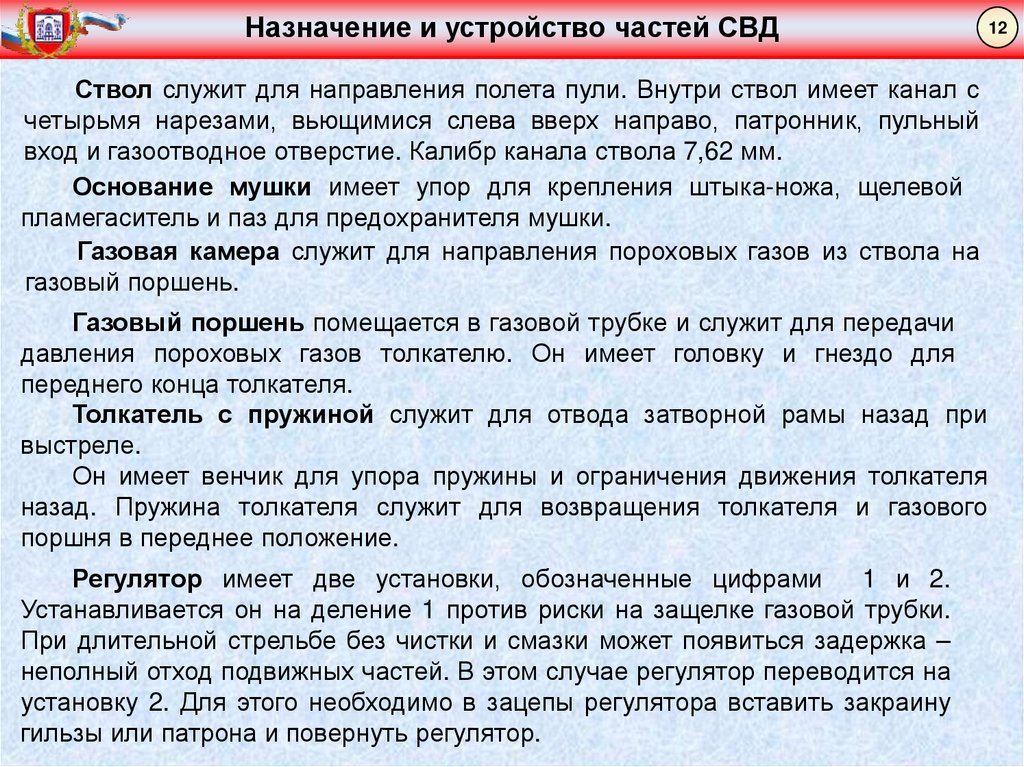

Назначение и устройство частей СВД
Ствол служит для направления полета пули. Внутри ствол имеет канал с
четырьмя нарезами, вьющимися слева вверх направо, патронник, пульный
вход и газоотводное отверстие. Калибр канала ствола 7,62 мм.
Основание мушки имеет упор для крепления штыка-ножа, щелевой
пламегаситель и паз для предохранителя мушки.
Газовая камера служит для направления пороховых газов из ствола на
газовый поршень.
Газовый поршень помещается в газовой трубке и служит для передачи
давления пороховых газов толкателю. Он имеет головку и гнездо для
переднего конца толкателя.
Толкатель с пружиной служит для отвода затворной рамы назад при
выстреле.
Он имеет венчик для упора пружины и ограничения движения толкателя
назад. Пружина толкателя служит для возвращения толкателя и газового
поршня в переднее положение.
Регулятор имеет две установки, обозначенные цифрами
1 и 2.
Устанавливается он на деление 1 против риски на защелке газовой трубки.
При длительной стрельбе без чистки и смазки может появиться задержка –
неполный отход подвижных частей. В этом случае регулятор переводится на
установку 2. Для этого необходимо в зацепы регулятора вставить закраину
гильзы или патрона и повернуть регулятор.
12

13.

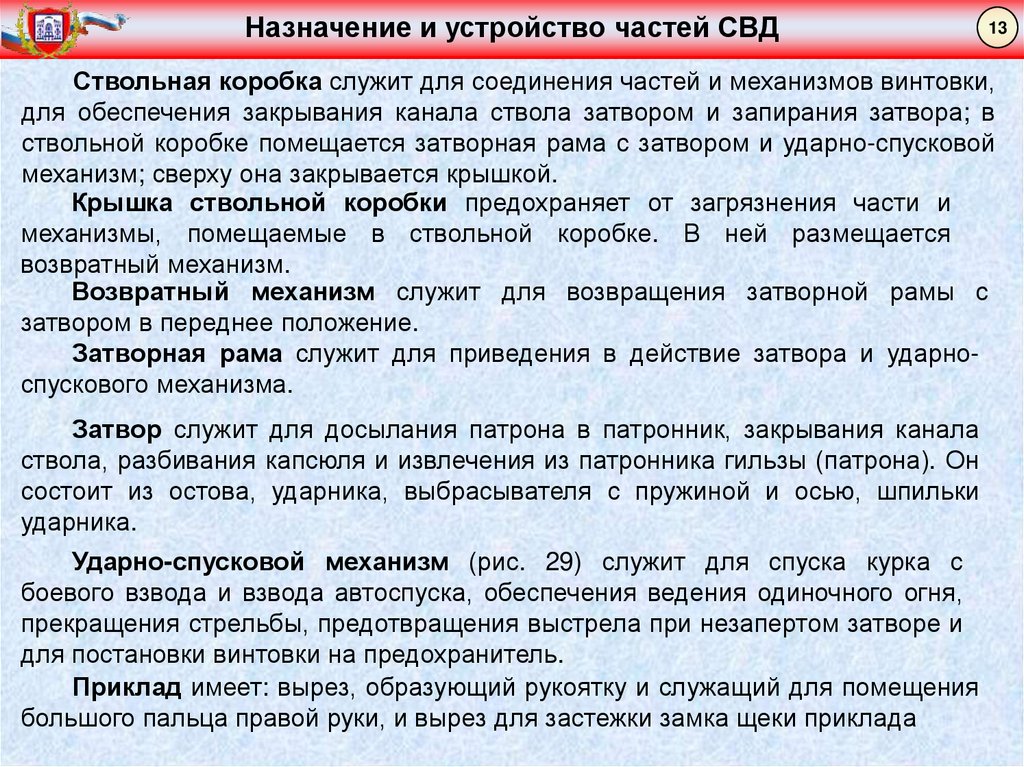

Назначение и устройство частей СВД
13
Ствольная коробка служит для соединения частей и механизмов винтовки,
для обеспечения закрывания канала ствола затвором и запирания затвора; в
ствольной коробке помещается затворная рама с затвором и ударно-спусковой
механизм; сверху она закрывается крышкой.
Крышка ствольной коробки предохраняет от загрязнения части и
механизмы, помещаемые в ствольной коробке. В ней размещается
возвратный механизм.
Возвратный механизм служит для возвращения затворной рамы с
затвором в переднее положение.
Затворная рама служит для приведения в действие затвора и ударноспускового механизма.
Затвор служит для досылания патрона в патронник, закрывания канала
ствола, разбивания капсюля и извлечения из патронника гильзы (патрона). Он
состоит из остова, ударника, выбрасывателя с пружиной и осью, шпильки
ударника.
Ударно-спусковой механизм (рис. 29) служит для спуска курка с
боевого взвода и взвода автоспуска, обеспечения ведения одиночного огня,
прекращения стрельбы, предотвращения выстрела при незапертом затворе и
для постановки винтовки на предохранитель.
Приклад имеет: вырез, образующий рукоятку и служащий для помещения
большого пальца правой руки, и вырез для застежки замка щеки приклада

14.

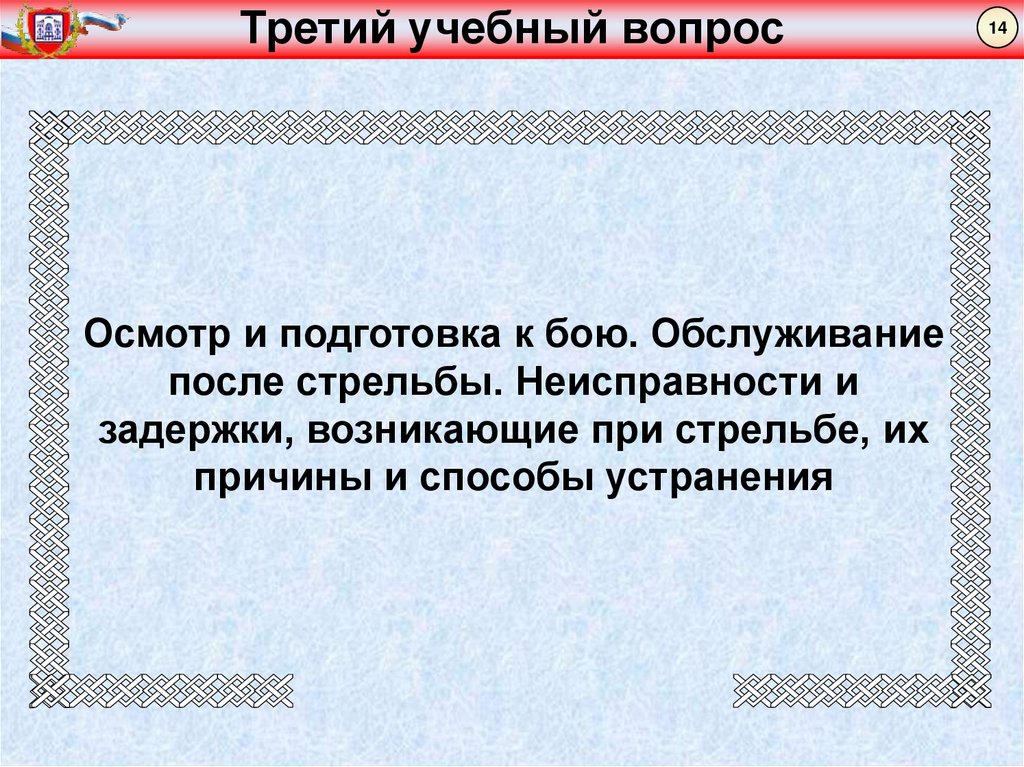

Третий учебный вопрос
Осмотр и подготовка к бою. Обслуживание
после стрельбы. Неисправности и
задержки, возникающие при стрельбе, их
причины и способы устранения
14

15.

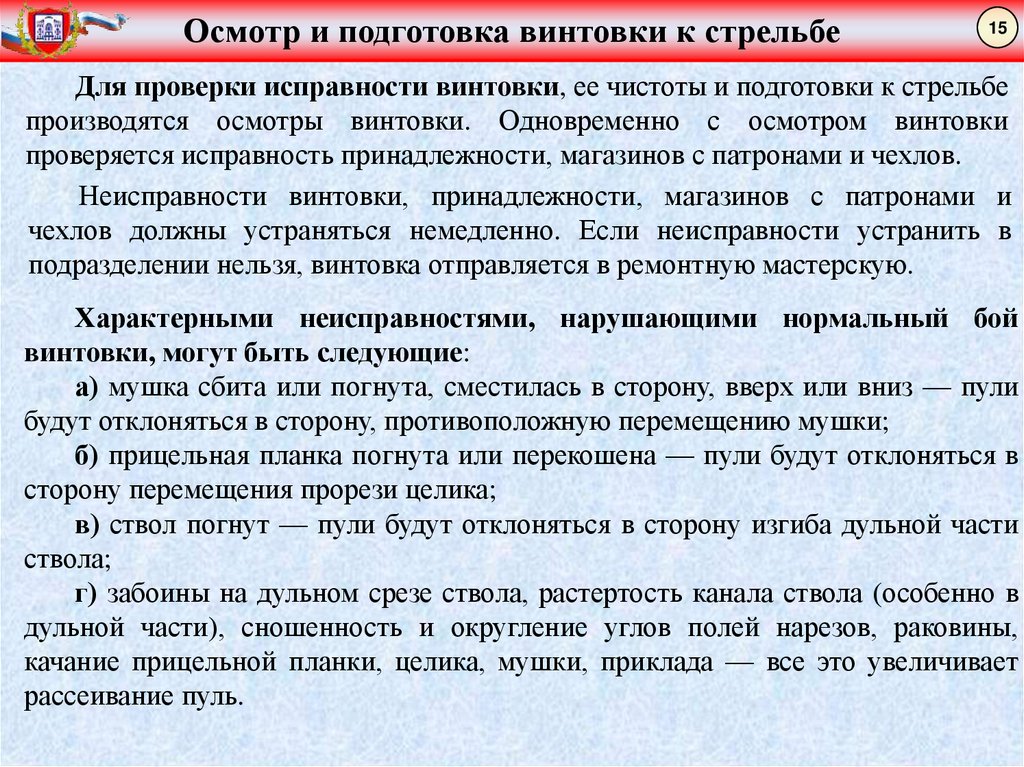

Осмотр и подготовка винтовки к стрельбе
15
Для проверки исправности винтовки, ее чистоты и подготовки к стрельбе
производятся осмотры винтовки. Одновременно с осмотром винтовки
проверяется исправность принадлежности, магазинов с патронами и чехлов.
Неисправности винтовки, принадлежности, магазинов с патронами и
чехлов должны устраняться немедленно. Если неисправности устранить в
подразделении нельзя, винтовка отправляется в ремонтную мастерскую.
Характерными неисправностями, нарушающими нормальный бой
винтовки, могут быть следующие:
а) мушка сбита или погнута, сместилась в сторону, вверх или вниз — пули
будут отклоняться в сторону, противоположную перемещению мушки;
б) прицельная планка погнута или перекошена — пули будут отклоняться в
сторону перемещения прорези целика;
в) ствол погнут — пули будут отклоняться в сторону изгиба дульной части
ствола;
г) забоины на дульном срезе ствола, растертость канала ствола (особенно в
дульной части), сношенность и округление углов полей нарезов, раковины,
качание прицельной планки, целика, мушки, приклада — все это увеличивает
рассеивание пуль.

16.

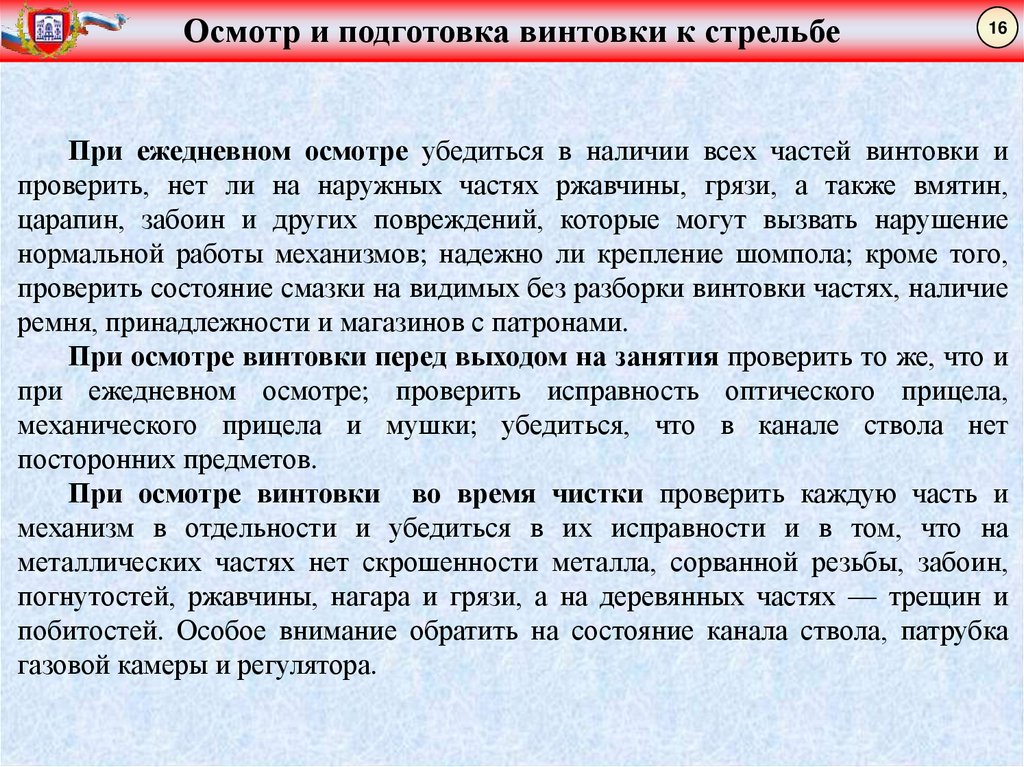

Осмотр и подготовка винтовки к стрельбе
16
При ежедневном осмотре убедиться в наличии всех частей винтовки и
проверить, нет ли на наружных частях ржавчины, грязи, а также вмятин,
царапин, забоин и других повреждений, которые могут вызвать нарушение
нормальной работы механизмов; надежно ли крепление шомпола; кроме того,
проверить состояние смазки на видимых без разборки винтовки частях, наличие
ремня, принадлежности и магазинов с патронами.
При осмотре винтовки перед выходом на занятия проверить то же, что и
при ежедневном осмотре; проверить исправность оптического прицела,
механического прицела и мушки; убедиться, что в канале ствола нет
посторонних предметов.
При осмотре винтовки во время чистки проверить каждую часть и
механизм в отдельности и убедиться в их исправности и в том, что на
металлических частях нет скрошенности металла, сорванной резьбы, забоин,
погнутостей, ржавчины, нагара и грязи, а на деревянных частях — трещин и
побитостей. Особое внимание обратить на состояние канала ствола, патрубка
газовой камеры и регулятора.

17.

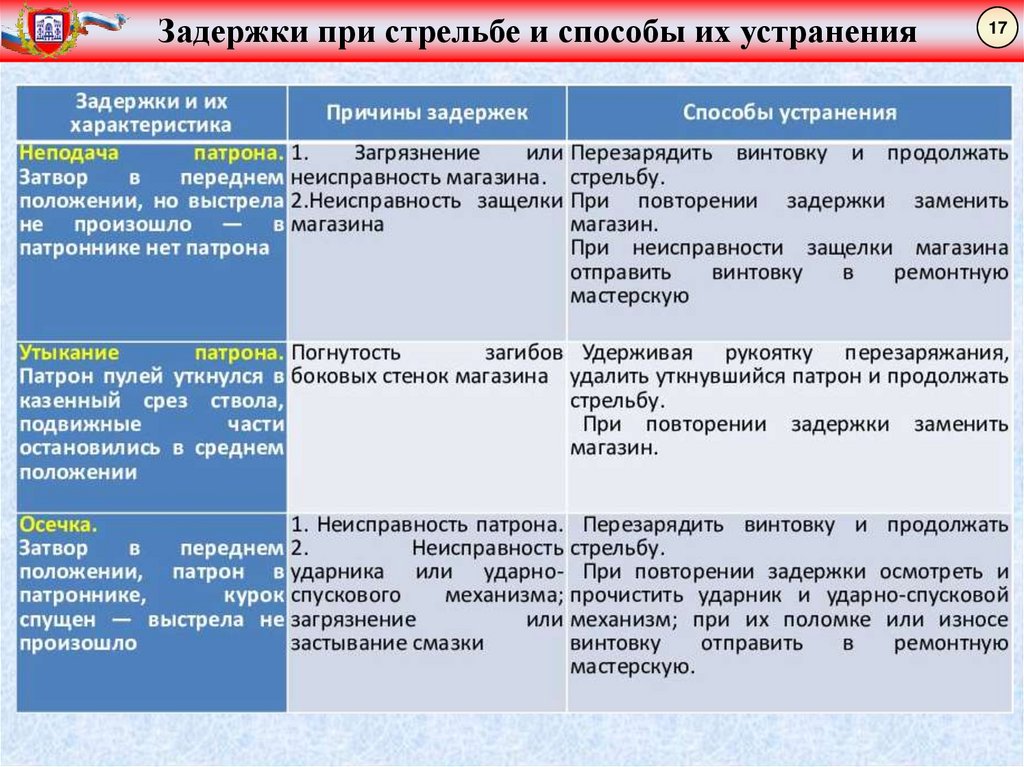

Задержки при стрельбе и способы их устранения
17

18.

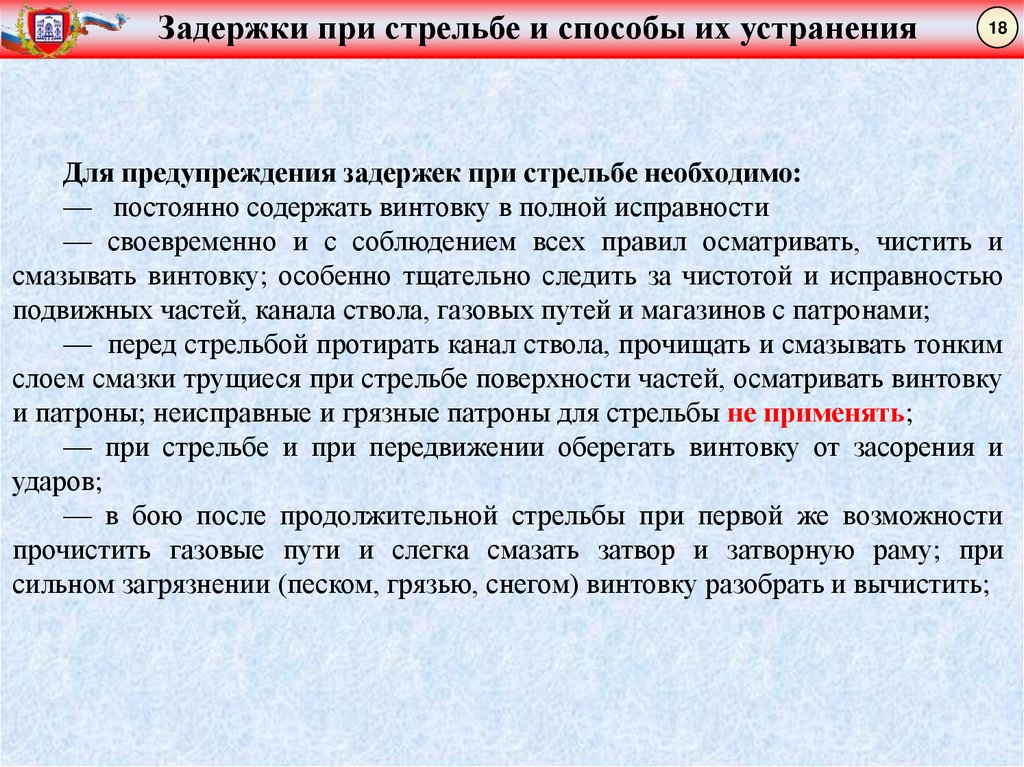

Задержки при стрельбе и способы их устранения
18
Для предупреждения задержек при стрельбе необходимо:
— постоянно содержать винтовку в полной исправности
— своевременно и с соблюдением всех правил осматривать, чистить и
смазывать винтовку; особенно тщательно следить за чистотой и исправностью
подвижных частей, канала ствола, газовых путей и магазинов с патронами;
— перед стрельбой протирать канал ствола, прочищать и смазывать тонким
слоем смазки трущиеся при стрельбе поверхности частей, осматривать винтовку
и патроны; неисправные и грязные патроны для стрельбы не применять;
— при стрельбе и при передвижении оберегать винтовку от засорения и
ударов;
— в бою после продолжительной стрельбы при первой же возможности
прочистить газовые пути и слегка смазать затвор и затворную раму; при
сильном загрязнении (песком, грязью, снегом) винтовку разобрать и вычистить;

19.

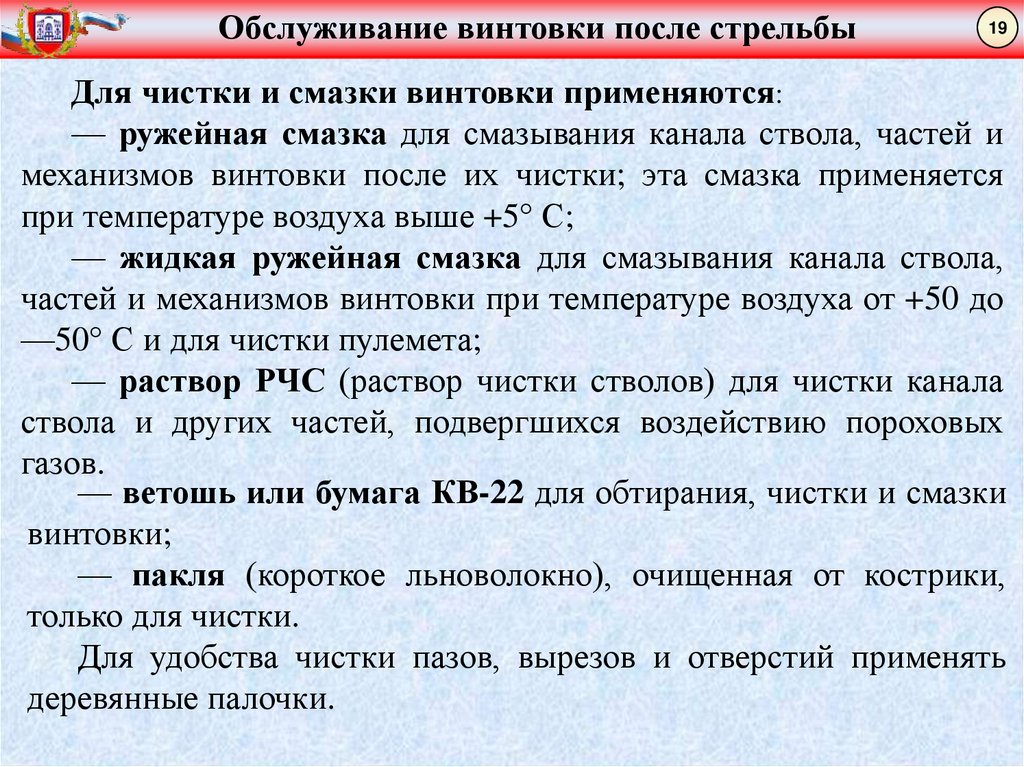

Обслуживание винтовки после стрельбы
19
Для чистки и смазки винтовки применяются:
— ружейная смазка для смазывания канала ствола, частей и
механизмов винтовки после их чистки; эта смазка применяется
при температуре воздуха выше +5° С;
— жидкая ружейная смазка для смазывания канала ствола,
частей и механизмов винтовки при температуре воздуха от +50 до
—50° С и для чистки пулемета;
— раствор РЧС (раствор чистки стволов) для чистки канала
ствола и других частей, подвергшихся воздействию пороховых
газов.
— ветошь или бумага КВ-22 для обтирания, чистки и смазки
винтовки;
— пакля (короткое льноволокно), очищенная от кострики,
только для чистки.
Для удобства чистки пазов, вырезов и отверстий применять
деревянные палочки.

20.

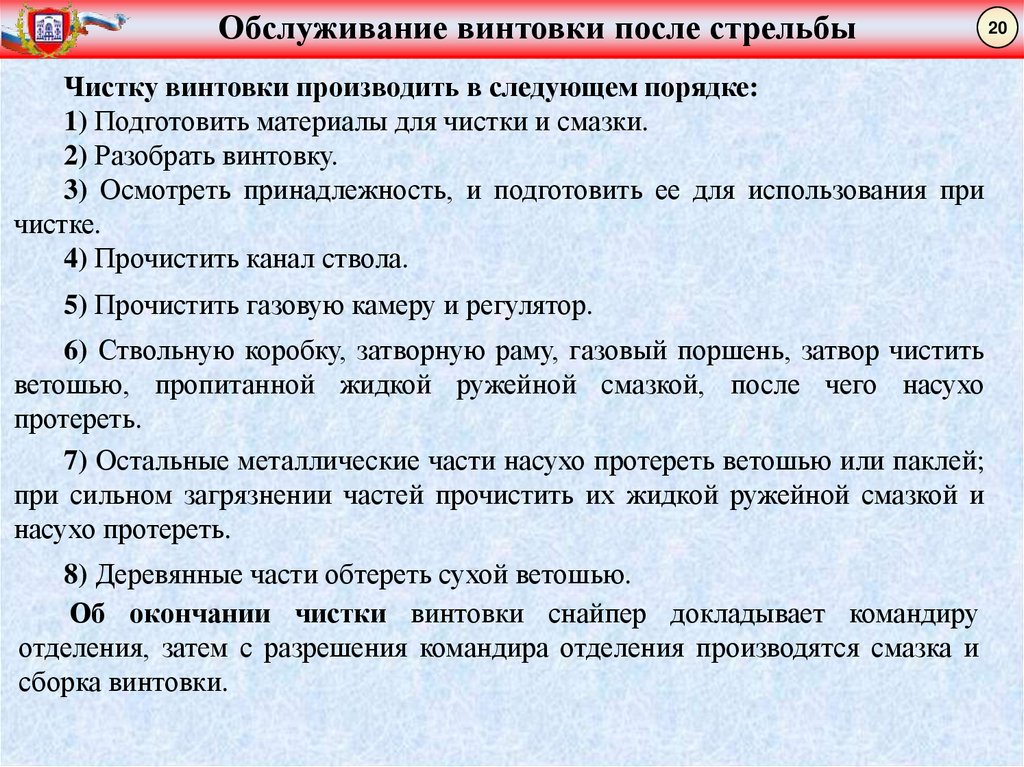

Обслуживание винтовки после стрельбы
Чистку винтовки производить в следующем порядке:
1) Подготовить материалы для чистки и смазки.
2) Разобрать винтовку.
3) Осмотреть принадлежность, и подготовить ее для использования при
чистке.
4) Прочистить канал ствола.
5) Прочистить газовую камеру и регулятор.
6) Ствольную коробку, затворную раму, газовый поршень, затвор чистить
ветошью, пропитанной жидкой ружейной смазкой, после чего насухо
протереть.
7) Остальные металлические части насухо протереть ветошью или паклей;
при сильном загрязнении частей прочистить их жидкой ружейной смазкой и
насухо протереть.
8) Деревянные части обтереть сухой ветошью.
Об окончании чистки винтовки снайпер докладывает командиру
отделения, затем с разрешения командира отделения производятся смазка и
сборка винтовки.
20

21.

Четвертый учебный вопрос
Рубежный. контроль.
21

22.

Вопросы рубежного контроля
1. Общее устройство РПК-74, боевые характеристики.
2. Уход за автоматом, его хранение и сбережение.
3. Контрольный осмотр автомата (пулемета) и подготовка его к стрельбе.
4. Пистолет Макарова. Назначение, боевые свойства.
5. Пистолет Макарова. Общее устройство и работа частей пистолета.
6. Требования безопасности при обращении с оружием.
7. Снайперская винтовка Драгунова. Назначение,
боевые свойства.
.
8. Снайперская винтовка Драгунова. Основные части и механизмы СВД,
их работа при стрельбе.
9. Работа частей и механизмов, задержки при стрельбе из снайперской
винтовки и способы их устранения.
10. Назначение, боевые свойства пулемета Калашникова (ПК).
11. Основные части и механизмы ПК их работа при стрельбе.
12. Назначение, боевые свойства, основные части и механизмы
гранатомета РПГ-7в и их работа при стрельбе.
22

23.

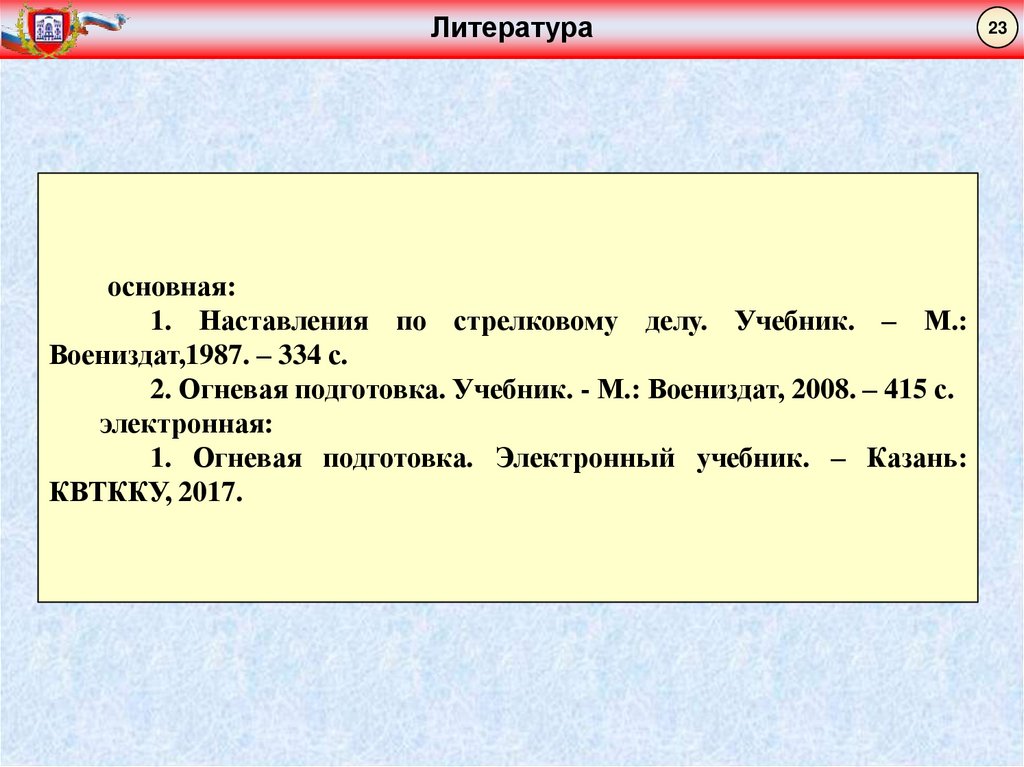

Литература
основная:
1. Наставления по стрелковому делу. Учебник. – М.:
Воениздат,1987. – 334 с.
2. Огневая подготовка. Учебник. - М.: Воениздат, 2008. – 415 с.
электронная:
1. Огневая подготовка. Электронный учебник. – Казань:
КВТККУ, 2017.
23

24.

ВОЕННЫЙ УЧЕБНЫЙ ЦЕНТР
2024
СПАСИБО ЗА ВНИМАНИЕ!
