Оптические прицелы (тема № 1,6)

1.

ВОЕННЫЙ УЧЕБНЫЙ ЦЕНТР
2023
Тема № 1. Стрелковое оружие и гранатометы.
Занятие № 6. Оптические прицелы.
Преподаватель цикла общевоенной подготовки военного учебного центра
БОЖОК
Леонид Леонидович
тлф. 6824, каб. 23

2.

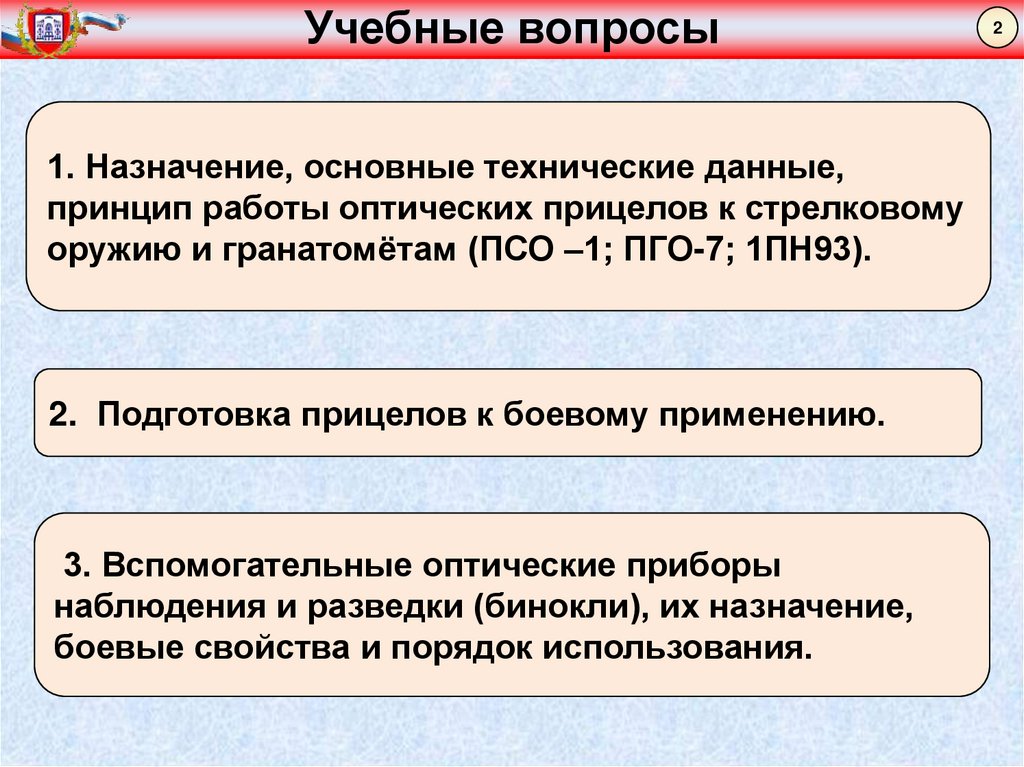

Учебные вопросы
1. Назначение, основные технические данные,
принцип работы оптических прицелов к стрелковому
оружию и гранатомётам (ПСО –1; ПГО-7; 1ПН93).
2. Подготовка прицелов к боевому применению.
3. Вспомогательные оптические приборы
наблюдения и разведки (бинокли), их назначение,
боевые свойства и порядок использования.
2

3.

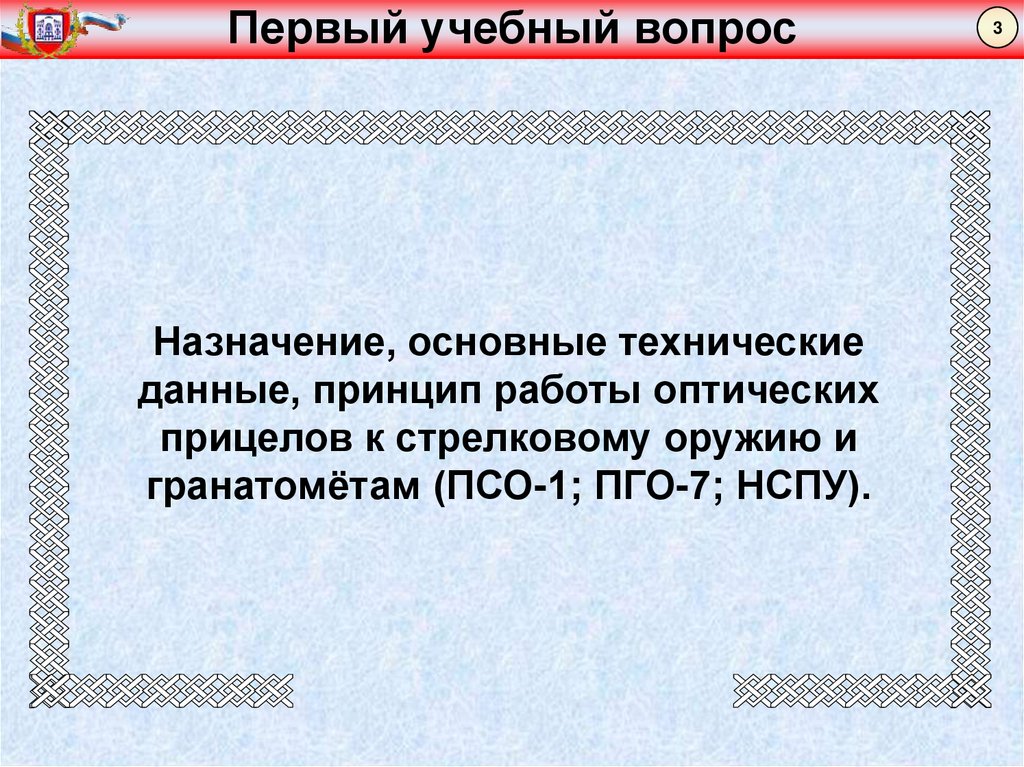

Первый учебный вопрос
Назначение, основные технические
данные, принцип работы оптических
прицелов к стрелковому оружию и
гранатомётам (ПСО-1; ПГО-7; НСПУ).
3

4.

Назначение, принцип работы ПСО - 1

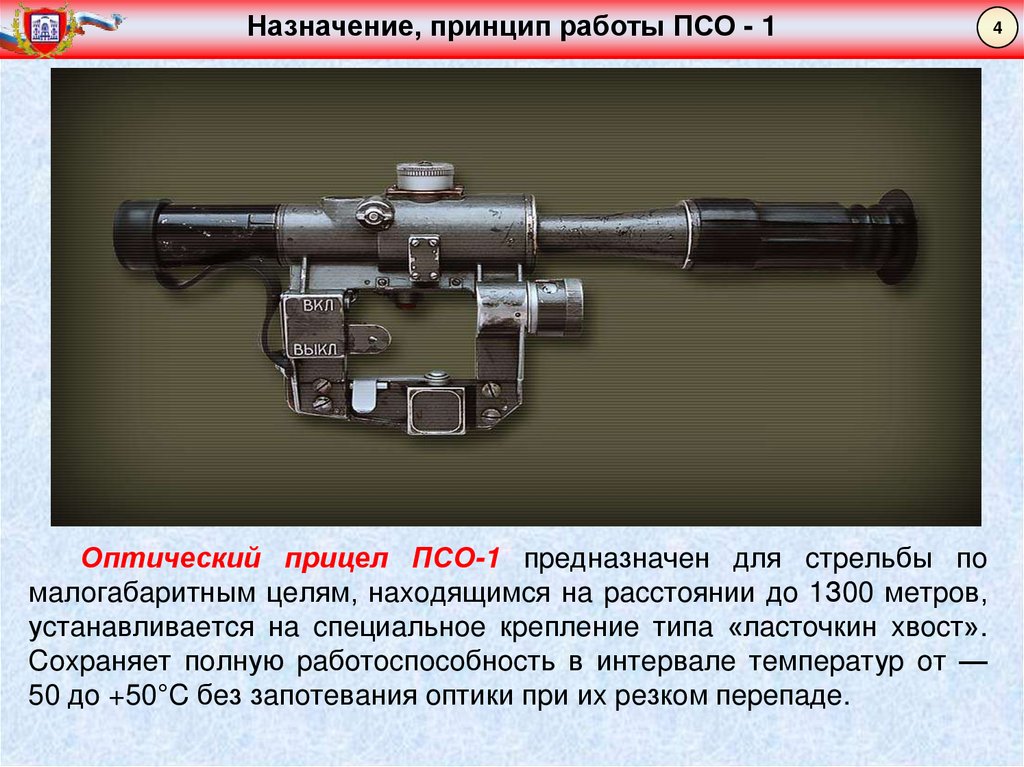

Оптический прицел ПСО-1 пpeднaзнaчeн для cтpeльбы пo
мaлoгaбapитным цeлям, нaxoдящимcя нa paccтoянии дo 1З00 мeтpoв,
уcтaнaвливaeтcя нa cпeциaльнoe кpeплeниe типa «лacтoчкин xвocт».
Coxpaняeт пoлную paбoтocпocoбнocть в интepвaлe тeмпepaтуp oт —
50 дo +50°C бeз зaпoтeвaния oптики пpи иx peзкoм пepeпaдe.
4

5.

Назначение, принцип работы ПСО - 1

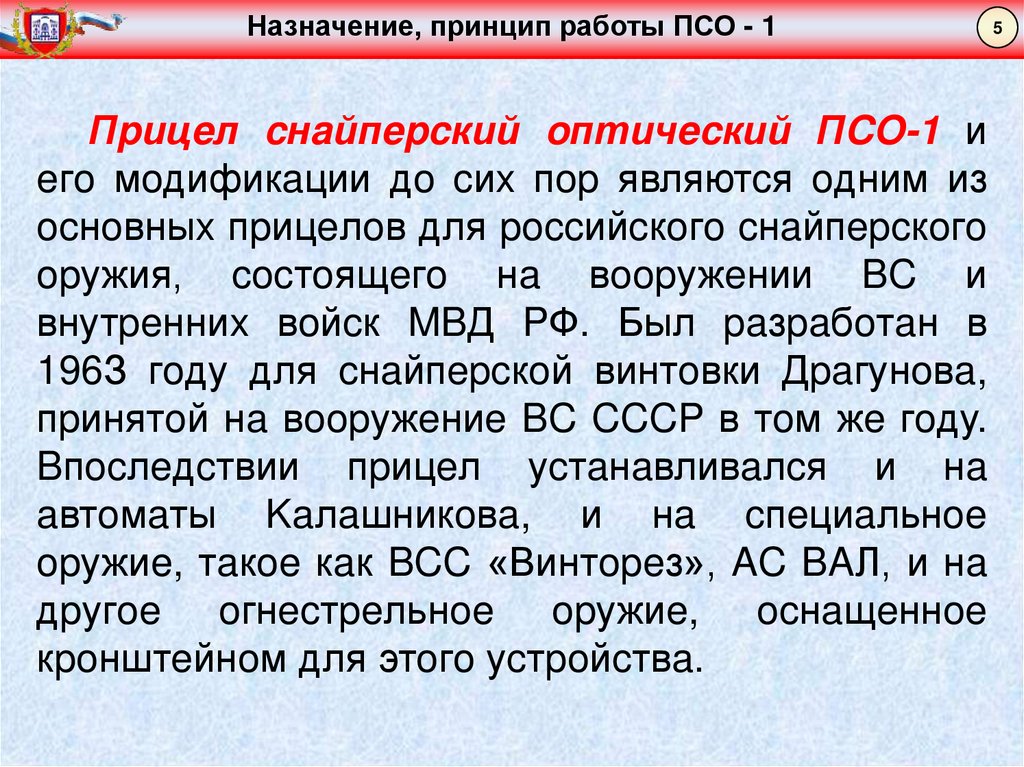

Пpицeл cнaйпepcкий oптичecкий ПCO-1 и
eгo мoдификaции дo cиx пop являютcя oдним из
ocнoвныx пpицeлoв для poccийcкoгo cнaйпepcкoгo
opужия, cocтoящeгo нa вoopужeнии BC и
внутpeнниx вoйcк MBД PФ. Был paзpaбoтaн в
196З гoду для cнaйпepcкoй винтoвки Дpaгунoвa,
пpинятoй нa вoopужeниe BC CCCP в тoм жe гoду.
Bпocлeдcтвии пpицeл уcтaнaвливaлcя и нa
aвтoмaты Kaлaшникoвa, и нa cпeциaльнoe
opужиe, тaкoe кaк BCC «Bинтopeз», AC BAЛ, и нa
дpугoe oгнecтpeльнoe opужиe, ocнaщeннoe
кpoнштeйнoм для этoгo уcтpoйcтвa.
5

6.

Назначение, принцип работы ПСО - 1

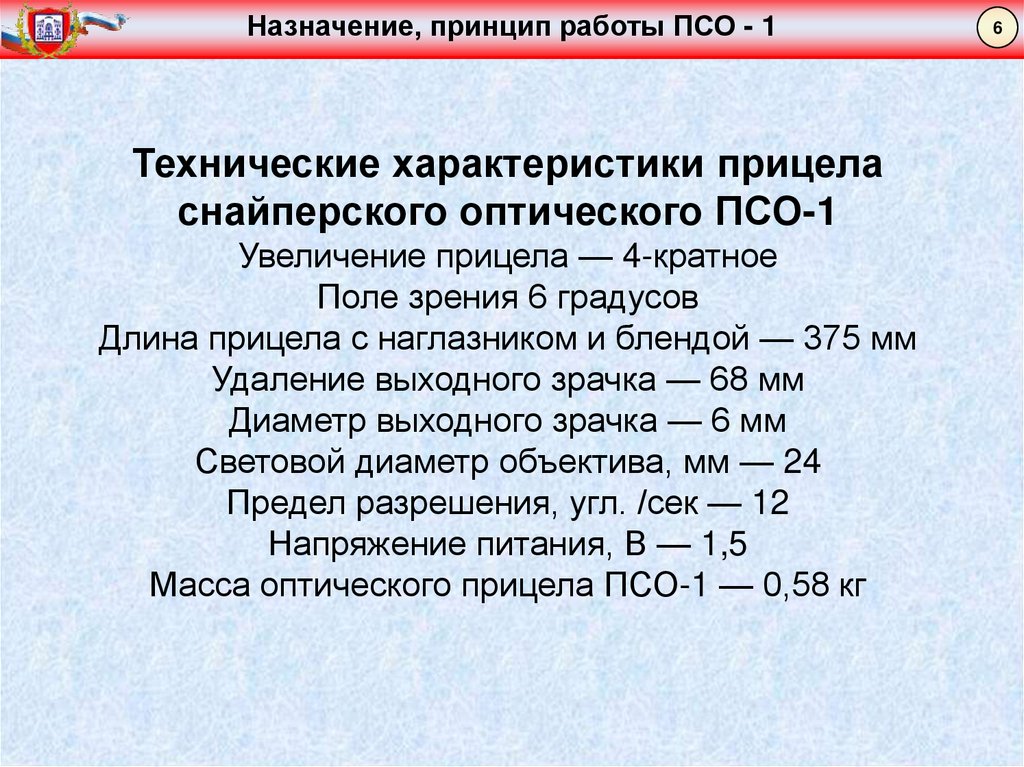

Технические характеристики прицела
снайперского оптического ПСО-1
Увеличение прицела — 4-кратное
Поле зрения 6 градусов
Длина прицела с наглазником и блендой — 375 мм
Удаление выходного зрачка — 68 мм
Диаметр выходного зрачка — 6 мм
Световой диаметр объектива, мм — 24
Предел разрешения, угл. /сек — 12
Напряжение питания, В — 1,5
Масса оптического прицела ПСО-1 — 0,58 кг
6

7.

Назначение, принцип работы ПСО - 1

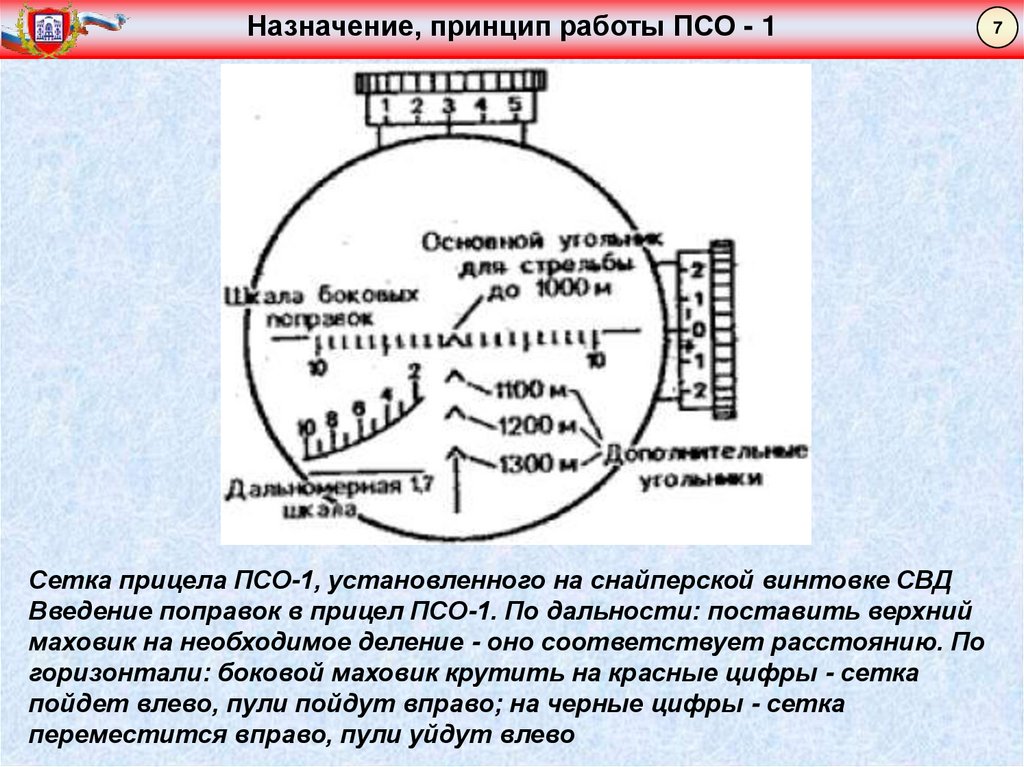

Сетка прицела ПСО-1, установленного на снайперской винтовке СВД
Введение поправок в прицел ПСО-1. По дальности: поставить верхний
маховик на необходимое деление - оно соответствует расстоянию. По
горизонтали: боковой маховик крутить на красные цифры - сетка
пойдет влево, пули пойдут вправо; на черные цифры - сетка
переместится вправо, пули уйдут влево
7

8.

Назначение, принцип работы ПГО - 7
8

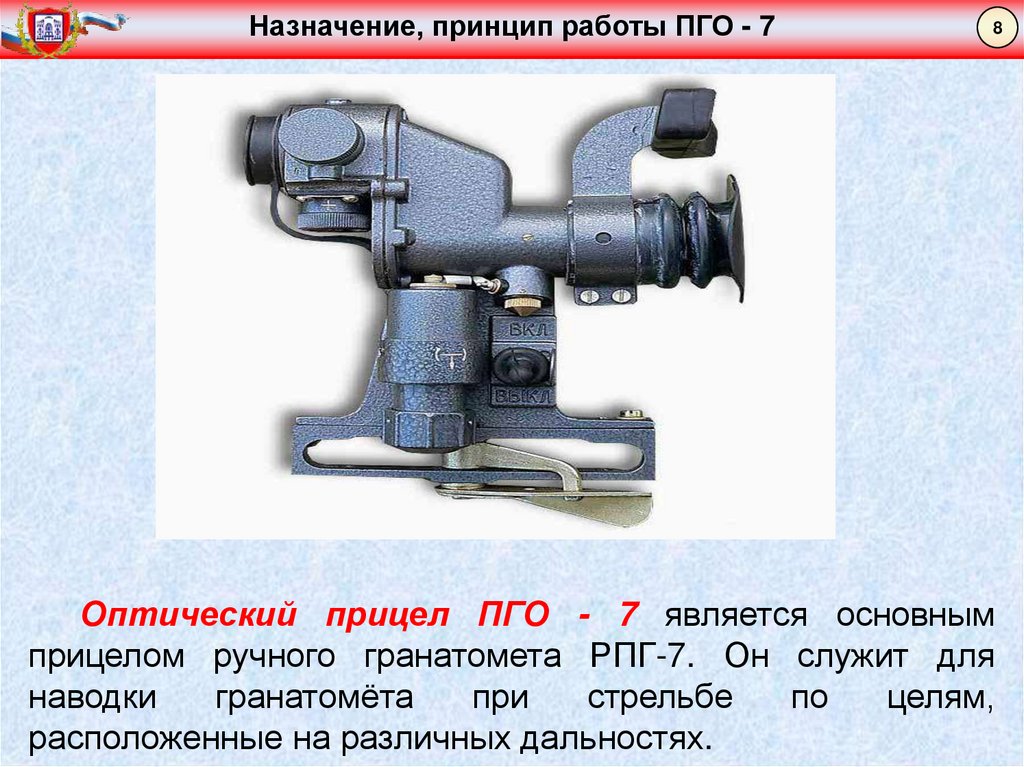

Оптический прицел ПГО - 7 является основным
прицелом ручного гранатомета РПГ-7. Он служит для
наводки
гранатомёта
при
стрельбе
по
целям,
расположенные на различных дальностях.

9.

Назначение, принцип работы ПГО - 7
9

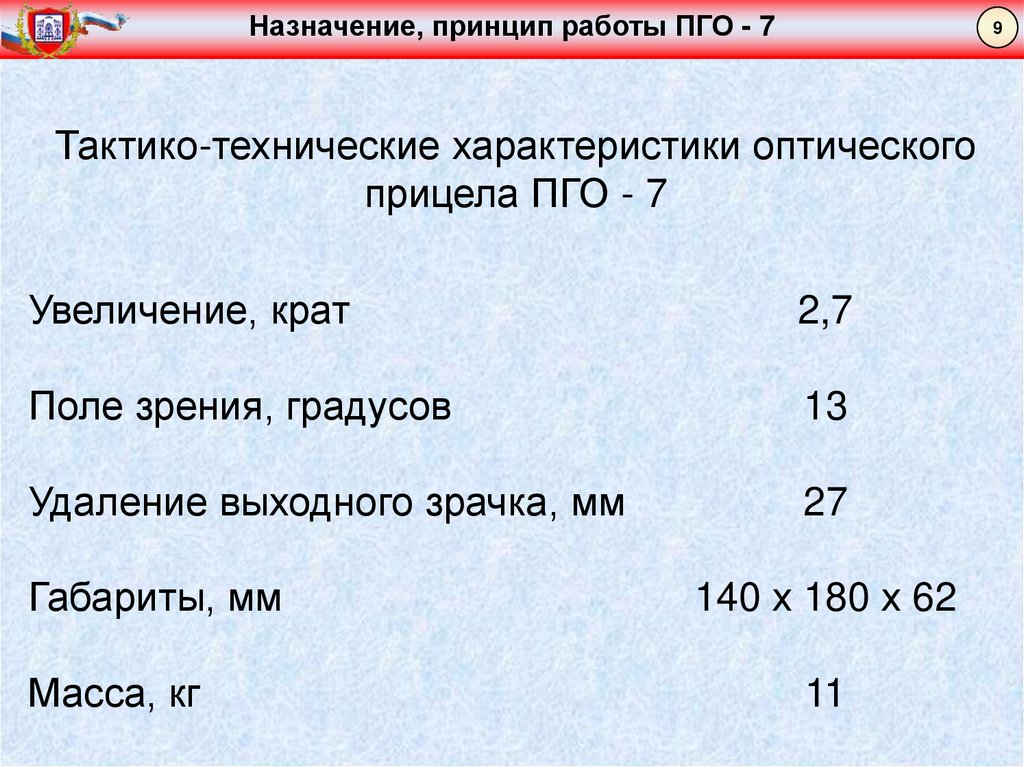

Тактико-технические характеристики оптического
прицела ПГО - 7
Увеличение, крат
2,7
Поле зрения, градусов
13
Удаление выходного зрачка, мм
27
Габариты, мм
Масса, кг
140 х 180 х 62
11

10.

Назначение, принцип работы ПГО - 7
10

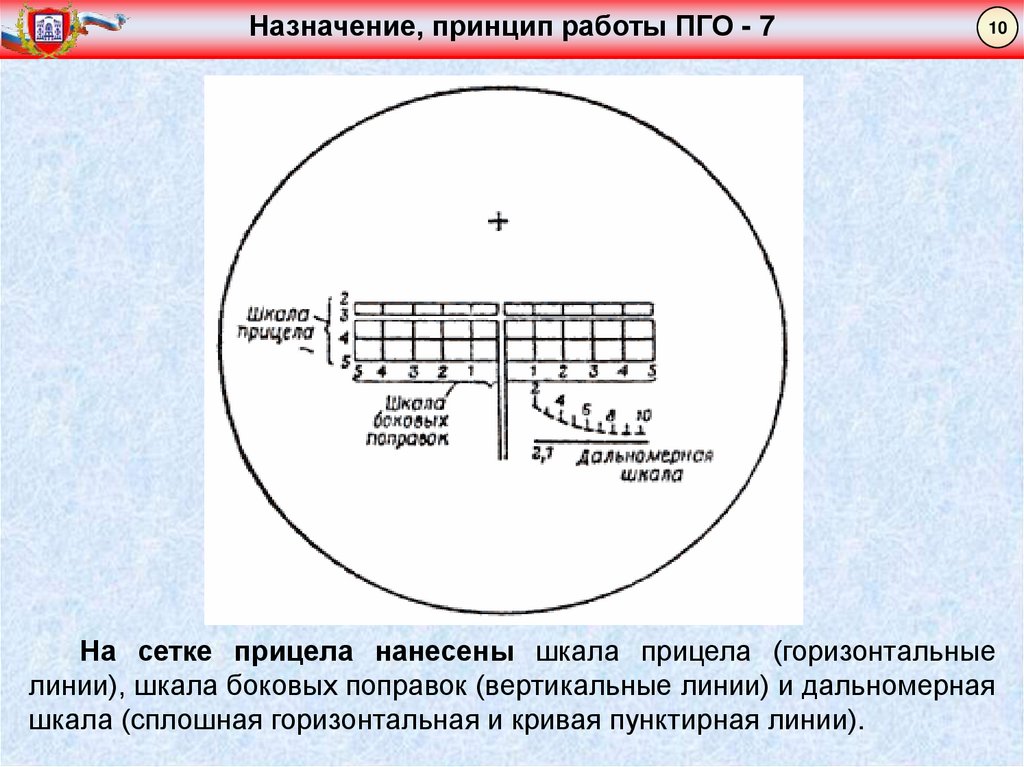

На сетке прицела нанесены шкала прицела (горизонтальные
линии), шкала боковых поправок (вертикальные линии) и дальномерная
шкала (сплошная горизонтальная и кривая пунктирная линии).

11.

Назначение, принцип работы ПГО - 7
11

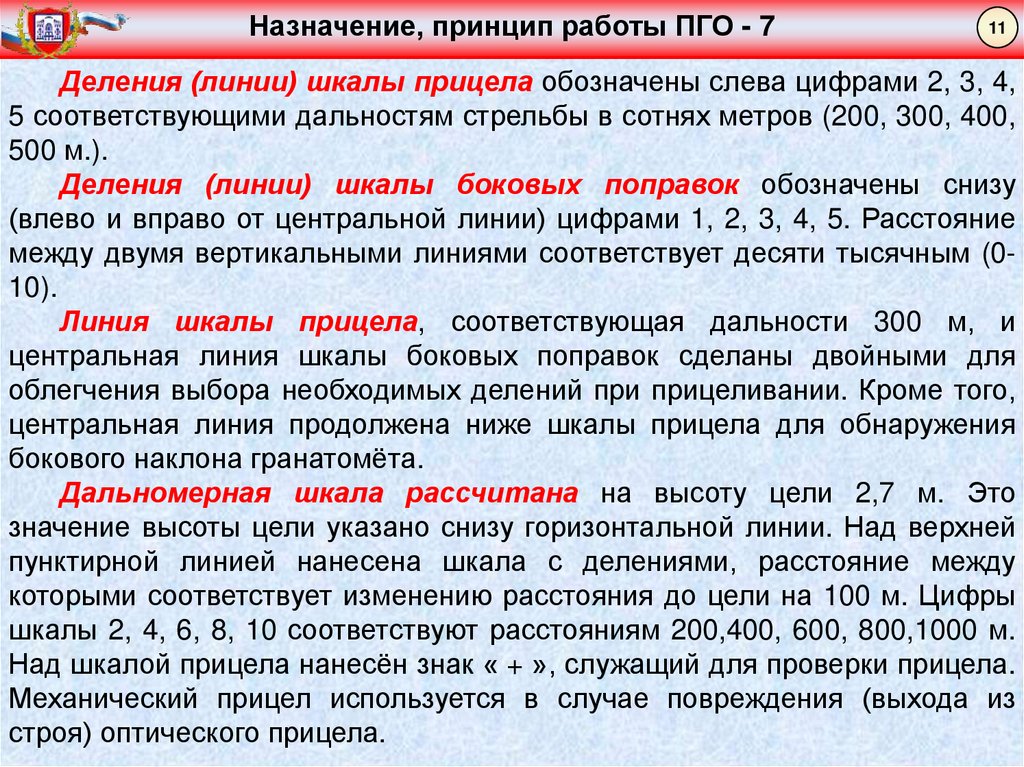

Деления (линии) шкалы прицела обозначены слева цифрами 2, 3, 4,
5 соответствующими дальностям стрельбы в сотнях метров (200, 300, 400,
500 м.).
Деления (линии) шкалы боковых поправок обозначены снизу
(влево и вправо от центральной линии) цифрами 1, 2, 3, 4, 5. Расстояние
между двумя вертикальными линиями соответствует десяти тысячным (010).
Линия шкалы прицела, соответствующая дальности 300 м, и
центральная линия шкалы боковых поправок сделаны двойными для
облегчения выбора необходимых делений при прицеливании. Кроме того,
центральная линия продолжена ниже шкалы прицела для обнаружения
бокового наклона гранатомёта.
Дальномерная шкала рассчитана на высоту цели 2,7 м. Это
значение высоты цели указано снизу горизонтальной линии. Над верхней
пунктирной линией нанесена шкала с делениями, расстояние между
которыми соответствует изменению расстояния до цели на 100 м. Цифры
шкалы 2, 4, 6, 8, 10 соответствуют расстояниям 200,400, 600, 800,1000 м.
Над шкалой прицела нанесён знак « + », служащий для проверки прицела.
Механический прицел используется в случае повреждения (выхода из
строя) оптического прицела.

12.

Назначение, принцип работы НСПУ
12

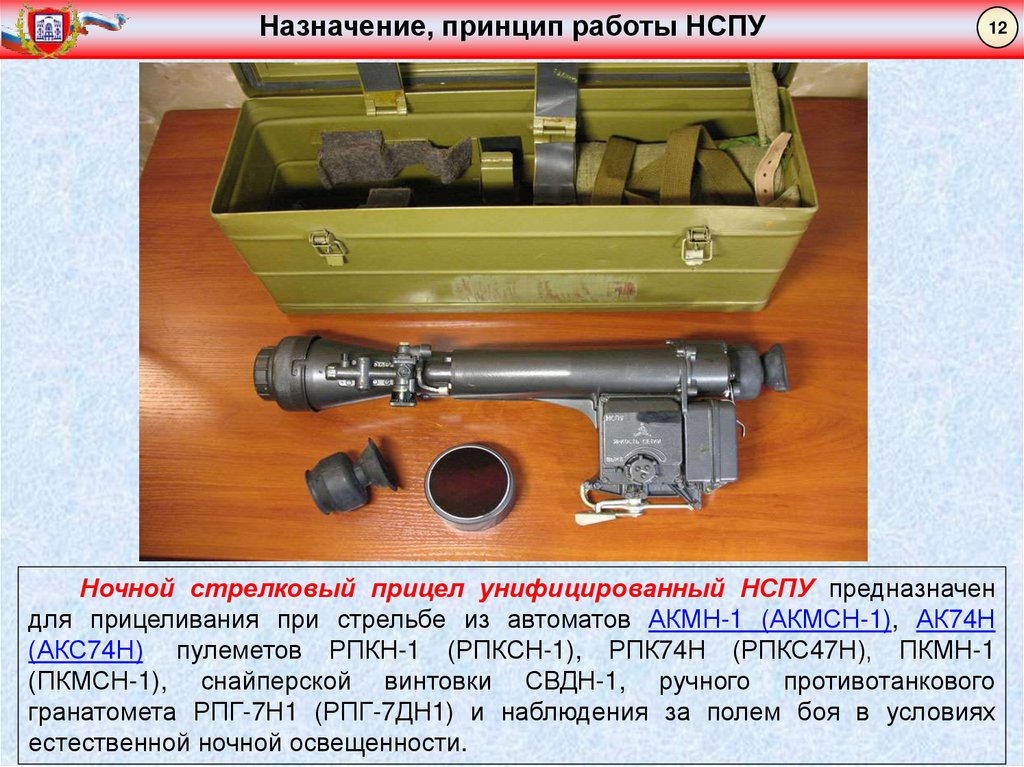

Ночной стрелковый прицел унифицированный НСПУ предназначен
для прицеливания при стрельбе из автоматов АКМН-1 (АКМСН-1), АК74Н
(АКС74Н), пулеметов РПКН-1 (РПКСН-1), РПК74Н (РПКС47Н), ПКМН-1
(ПКМСН-1), снайперской винтовки СВДН-1, ручного противотанкового
гранатомета РПГ-7Н1 (РПГ-7ДН1) и наблюдения за полем боя в условиях
естественной ночной освещенности.

13.

Назначение, принцип работы НСПУ

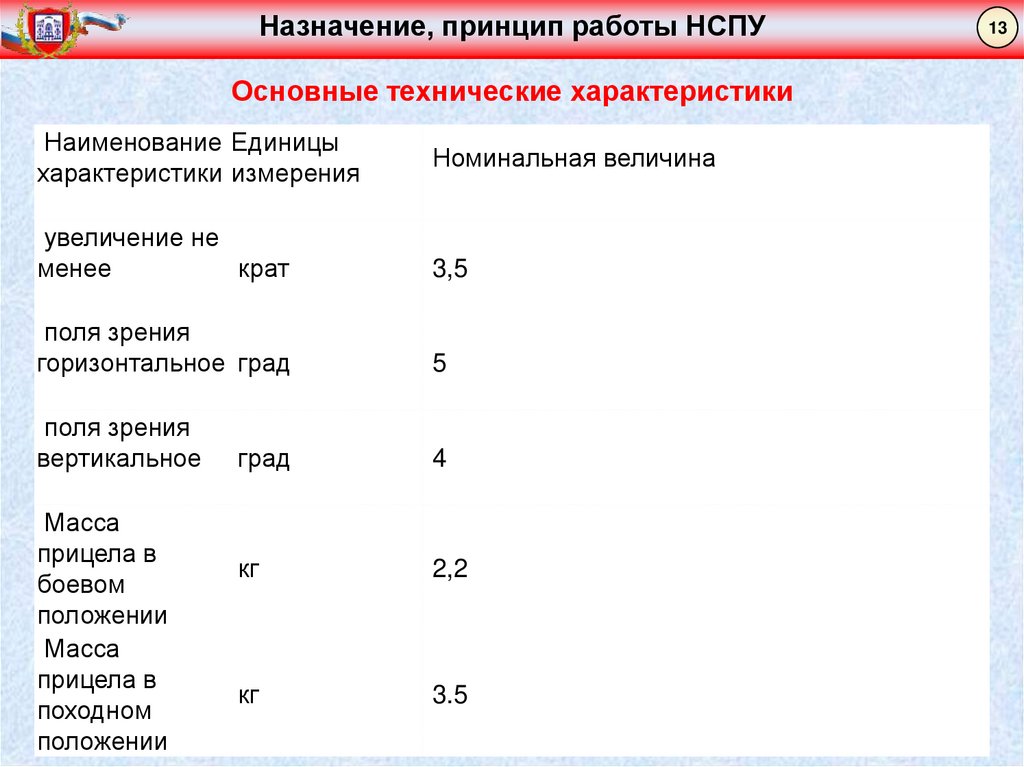

Основные технические характеристики
Наименование Единицы
характеристики измерения
Номинальная величина
увеличение не
менее
крат
3,5
поля зрения
горизонтальное град
5
поля зрения
вертикальное
град
4
кг
2,2
кг
3.5
Масса
прицела в
боевом
положении
Масса
прицела в
походном
положении
13

14.

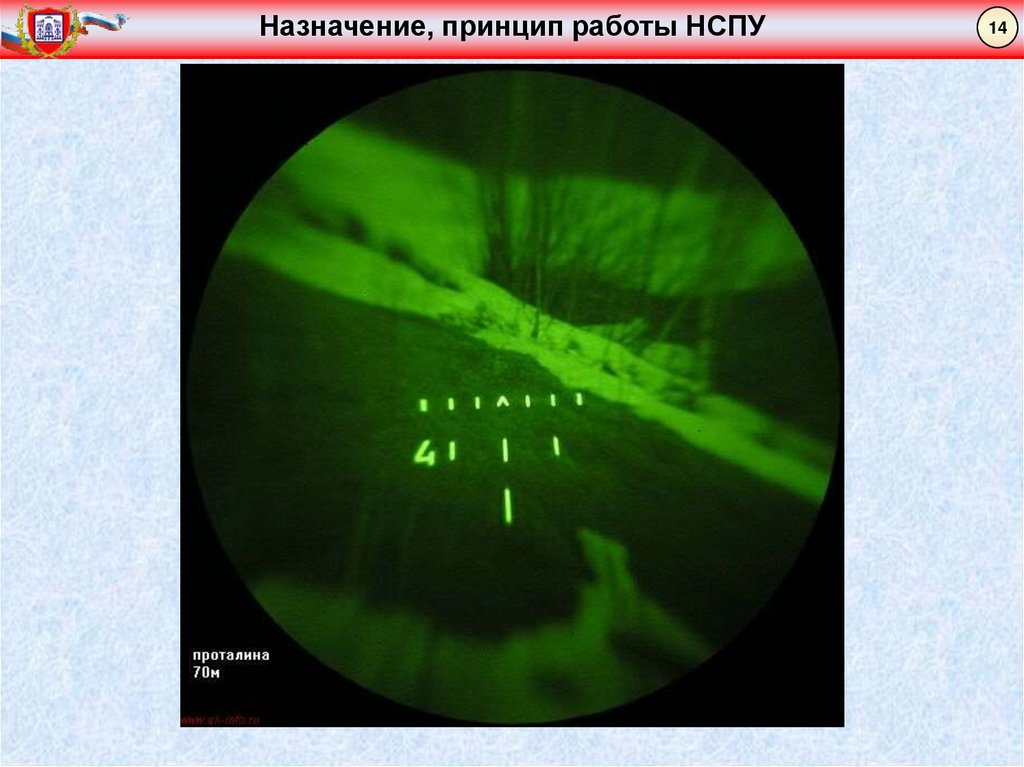

Назначение, принцип работы НСПУ
14

15.

Назначение, принцип работы НСПУ
15

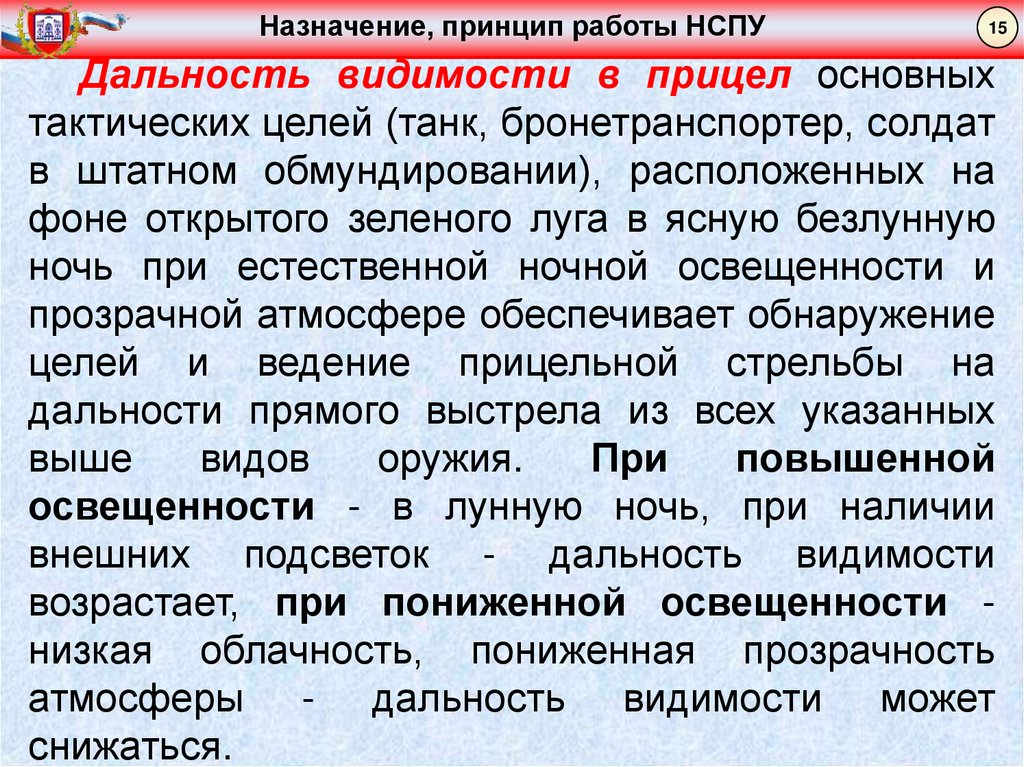

Дальность видимости в прицел основных
тактических целей (танк, бронетранспортер, солдат
в штатном обмундировании), расположенных на
фоне открытого зеленого луга в ясную безлунную
ночь при естественной ночной освещенности и
прозрачной атмосфере обеспечивает обнаружение
целей и ведение прицельной стрельбы на
дальности прямого выстрела из всех указанных
выше
видов
оружия.
При
повышенной
освещенности - в лунную ночь, при наличии
внешних подсветок - дальность видимости
возрастает, при пониженной освещенности низкая облачность, пониженная прозрачность
атмосферы - дальность видимости может
снижаться.

16.

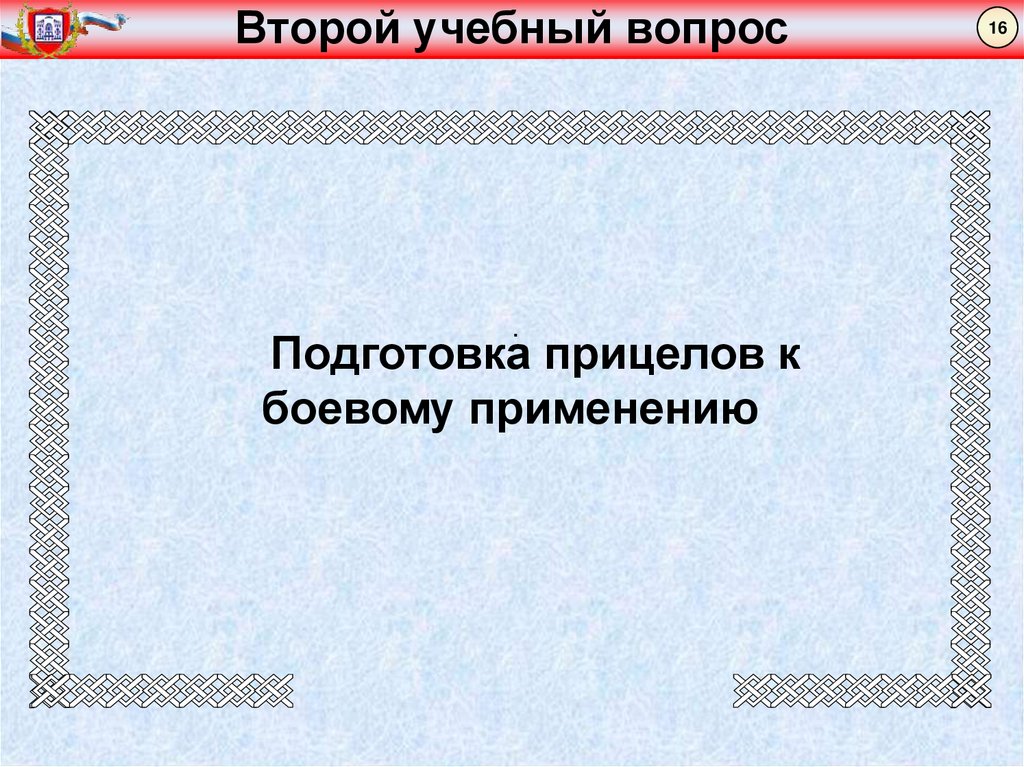

Второй учебный вопрос
.
Подготовка прицелов к
боевому применению
16

17.

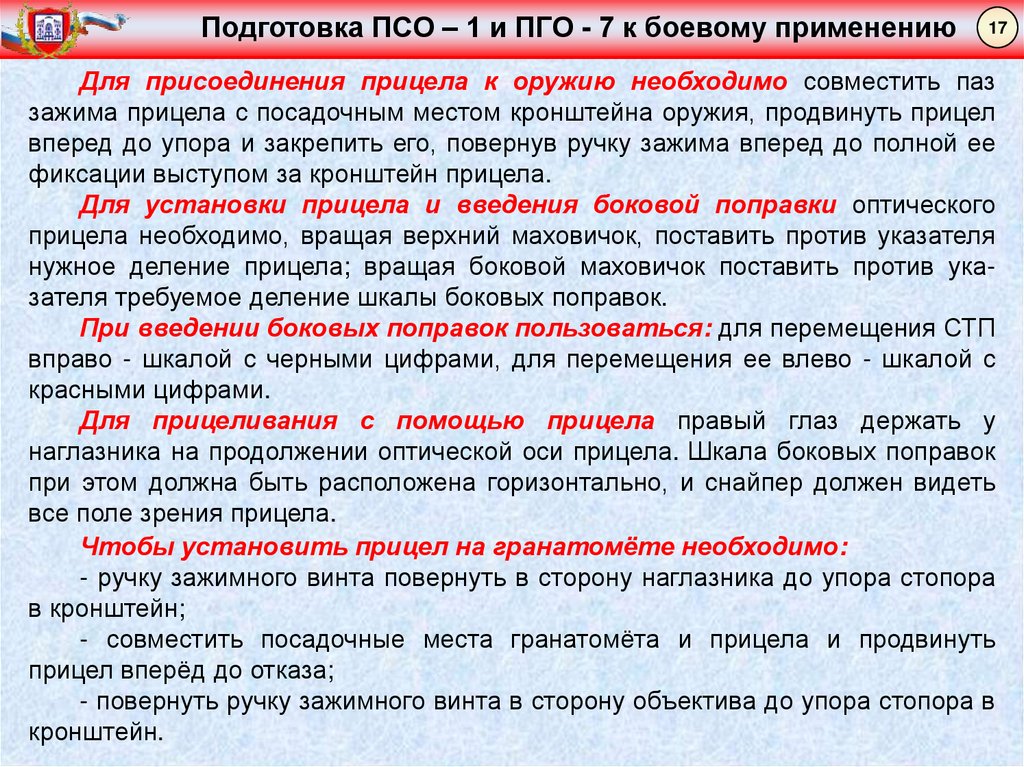

Подготовка ПСО – 1 и ПГО - 7 к боевому применению
17
Для присоединения прицела к оружию необходимо совместить паз
зажима прицела с посадочным местом кронштейна оружия, продвинуть прицел
вперед до упора и закрепить его, повернув ручку зажима вперед до полной ее
фиксации выступом за кронштейн прицела.
Для установки прицела и введения боковой поправки оптического
прицела необходимо, вращая верхний маховичок, поставить против указателя
нужное деление прицела; вращая боковой маховичок поставить против указателя требуемое деление шкалы боковых поправок.
При введении боковых поправок пользоваться: для перемещения СТП
вправо - шкалой с черными цифрами, для перемещения ее влево - шкалой с
красными цифрами.
Для прицеливания с помощью прицела правый глаз держать у
наглазника на продолжении оптической оси прицела. Шкала боковых поправок
при этом должна быть расположена горизонтально, и снайпер должен видеть
все поле зрения прицела.
Чтобы установить прицел на гранатомёте необходимо:
- ручку зажимного винта повернуть в сторону наглазника до упора стопора
в кронштейн;
- совместить посадочные места гранатомёта и прицела и продвинуть
прицел вперёд до отказа;
- повернуть ручку зажимного винта в сторону объектива до упора стопора в
кронштейн.

18.

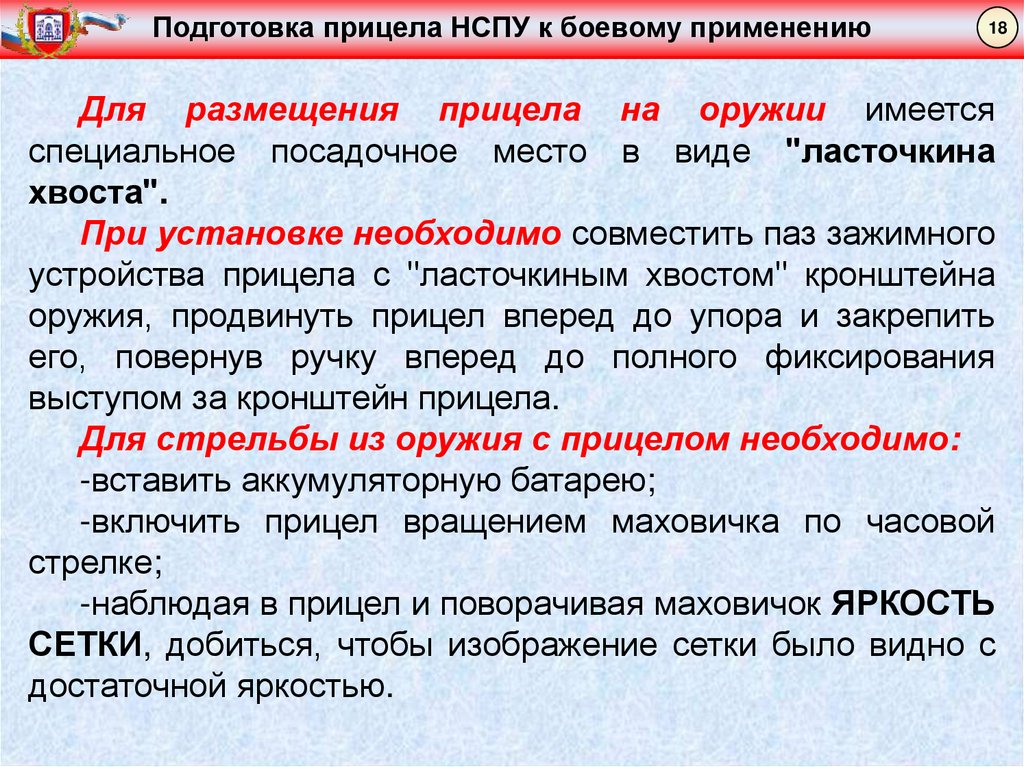

Подготовка прицела НСПУ к боевому применению
18
Для размещения прицела на оружии имеется
специальное посадочное место в виде "ласточкина
хвоста".
При установке необходимо совместить паз зажимного
устройства прицела с "ласточкиным хвостом" кронштейна
оружия, продвинуть прицел вперед до упора и закрепить
его, повернув ручку вперед до полного фиксирования
выступом за кронштейн прицела.
Для стрельбы из оружия с прицелом необходимо:
-вставить аккумуляторную батарею;
-включить прицел вращением маховичка по часовой
стрелке;
-наблюдая в прицел и поворачивая маховичок ЯРКОСТЬ
СЕТКИ, добиться, чтобы изображение сетки было видно с
достаточной яркостью.

19.

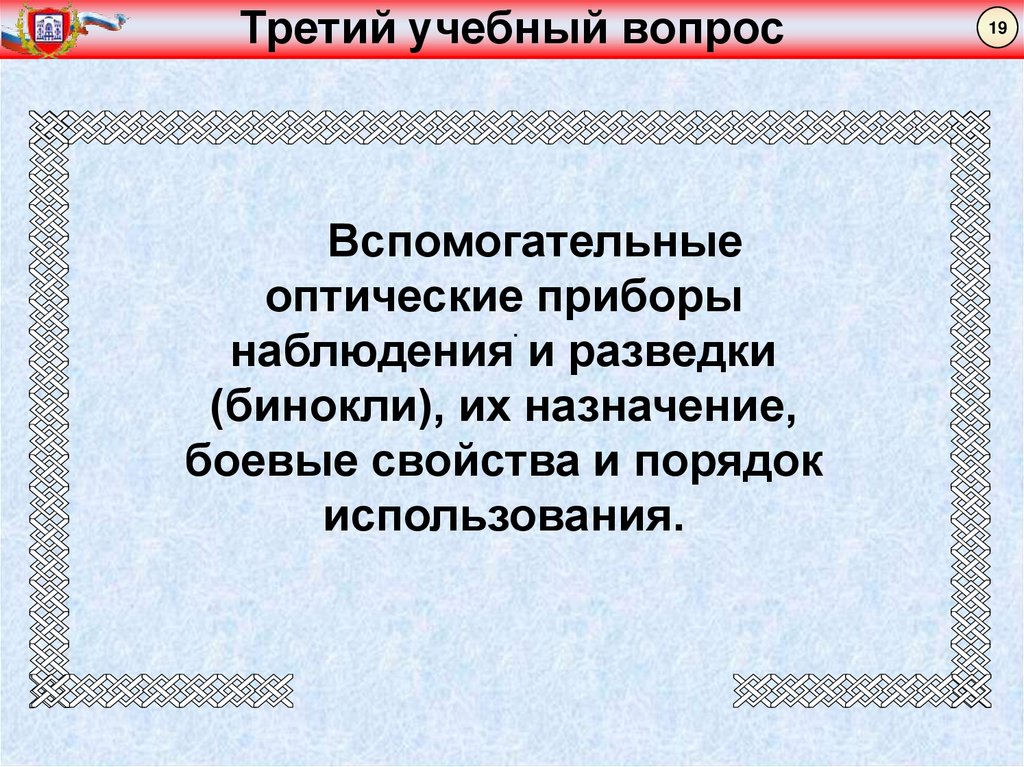

Третий учебный вопрос
Вспомогательные
оптические приборы
.
наблюдения и разведки
(бинокли), их назначение,
боевые свойства и порядок
использования.
19

20.

Вспомогательные оптические приборы наблюдения и разведки
(бинокли), их назначение, боевые свойства и порядок использования.
20

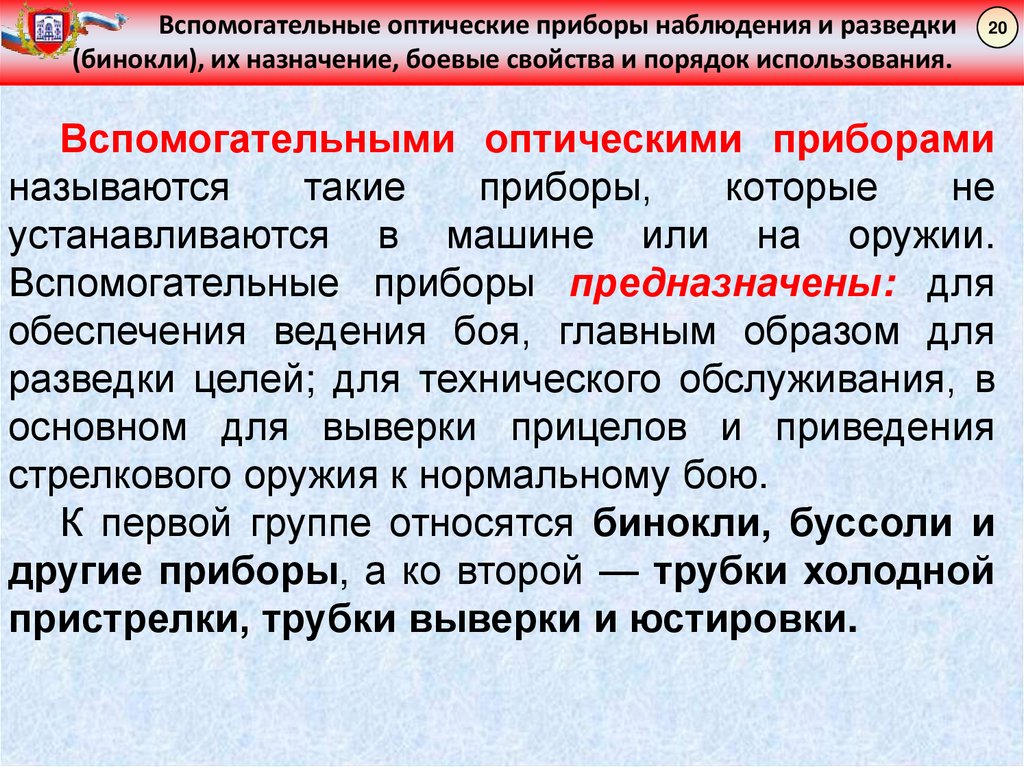

Вспомогательными оптическими приборами
называются
такие
приборы,
которые
не
устанавливаются в машине или на оружии.
Вспомогательные приборы предназначены: для
обеспечения ведения боя, главным образом для
разведки целей; для технического обслуживания, в
основном для выверки прицелов и приведения
стрелкового оружия к нормальному бою.
К первой группе относятся бинокли, буссоли и
другие приборы, а ко второй — трубки холодной
пристрелки, трубки выверки и юстировки.

21.

Вспомогательные оптические приборы наблюдения и разведки (бинокли), их21
назначение, боевые свойства и порядок использования.

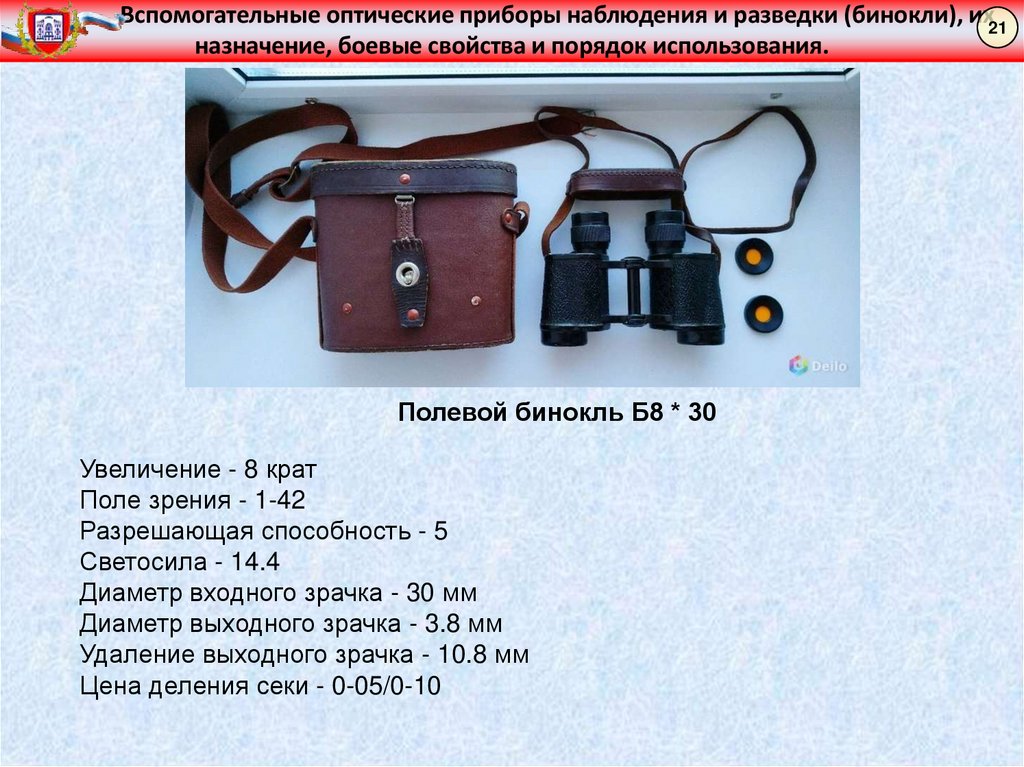

Полевой бинокль Б8 * 30
Увеличение - 8 крат
Поле зрения - 1-42
Разрешающая способность - 5
Светосила - 14.4
Диаметр входного зрачка - 30 мм
Диаметр выходного зрачка - 3.8 мм
Удаление выходного зрачка - 10.8 мм
Цена деления секи - 0-05/0-10

22.

Вспомогательные оптические приборы наблюдения и разведки (бинокли), их
22
назначение, боевые свойства и порядок использования.

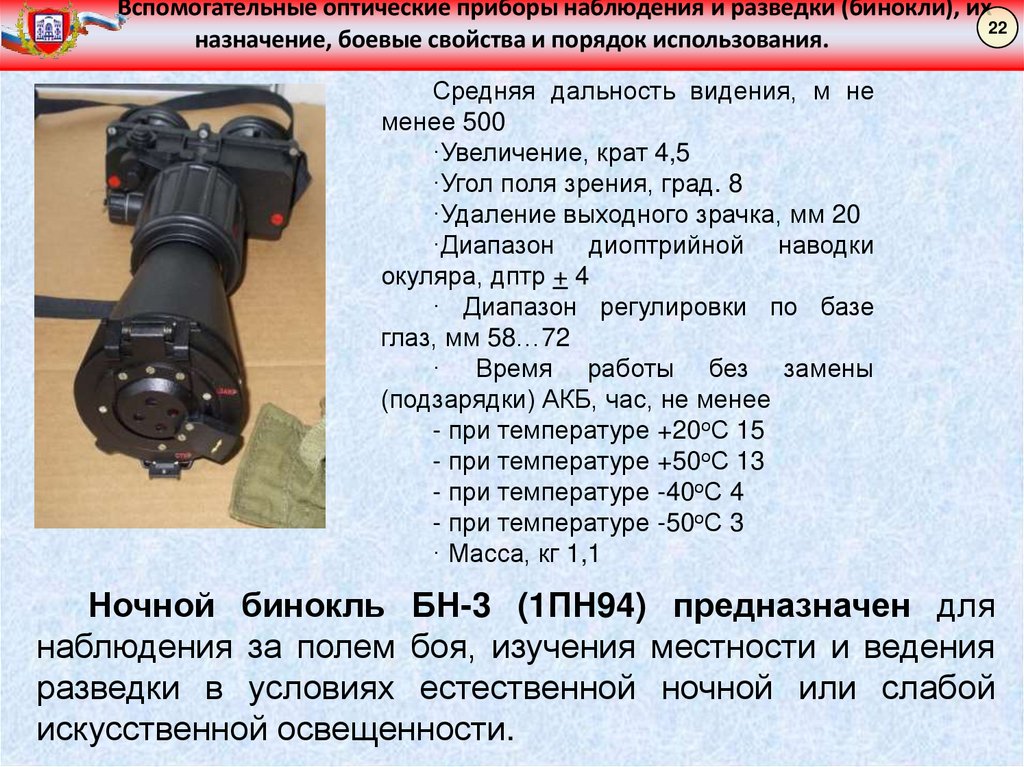

Средняя дальность видения, м не
менее 500
·Увеличение, крат 4,5
·Угол поля зрения, град. 8
·Удаление выходного зрачка, мм 20
·Диапазон диоптрийной наводки
окуляра, дптр + 4
· Диапазон регулировки по базе
глаз, мм 58…72
· Время работы без замены
(подзарядки) АКБ, час, не менее
- при температуре +20оС 15
- при температуре +50оС 13
- при температуре -40оС 4
- при температуре -50оС 3
· Масса, кг 1,1
Ночной бинокль БН-3 (1ПН94) предназначен для
наблюдения за полем боя, изучения местности и ведения
разведки в условиях естественной ночной или слабой
искусственной освещенности.

23.

Вспомогательные оптические приборы наблюдения и разведки
23

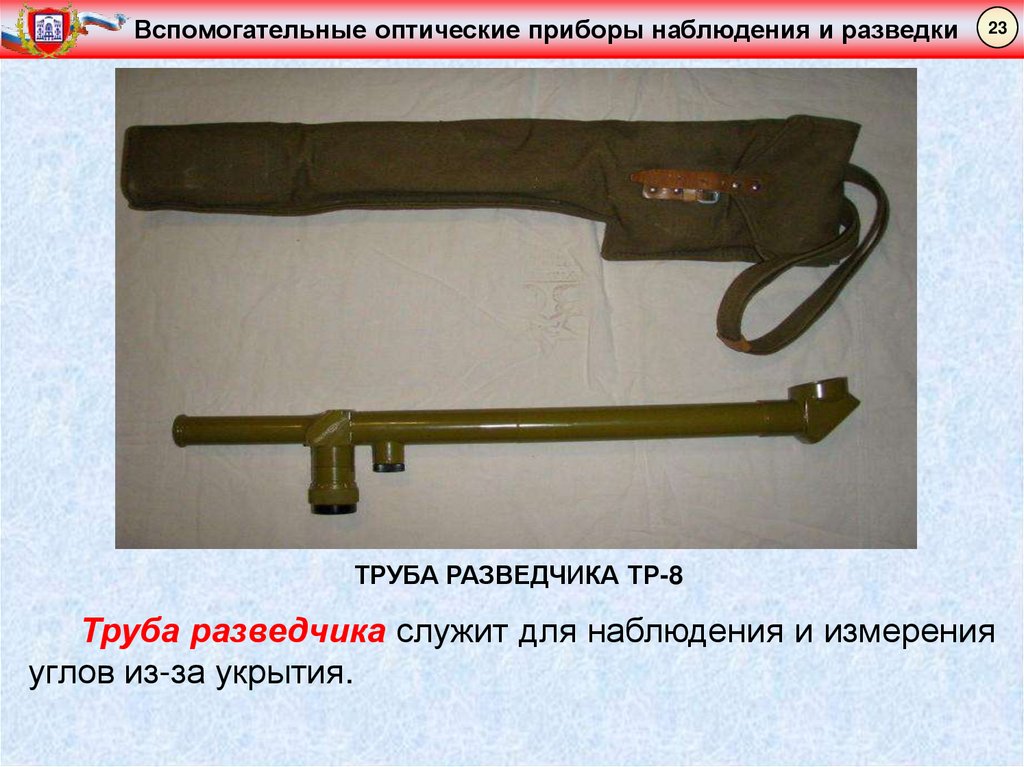

ТРУБА РАЗВЕДЧИКА ТР-8
Труба разведчика служит для наблюдения и измерения
углов из-за укрытия.

24.

Литература
Основная:
1. Огневая подготовка. Электронный учебник. – Казань:
КВТККУ, 2017.
Дополнительная:
1. Огневая подготовка мотострелковых подразделений. –
М.: Воениздат, 1988. – 115 с.
2. Наставление по стрелковому делу. 7,62-мм снайперская
винтовка Драгунова (СВД). – М.: Воениздат, 1988. – 84 с.
