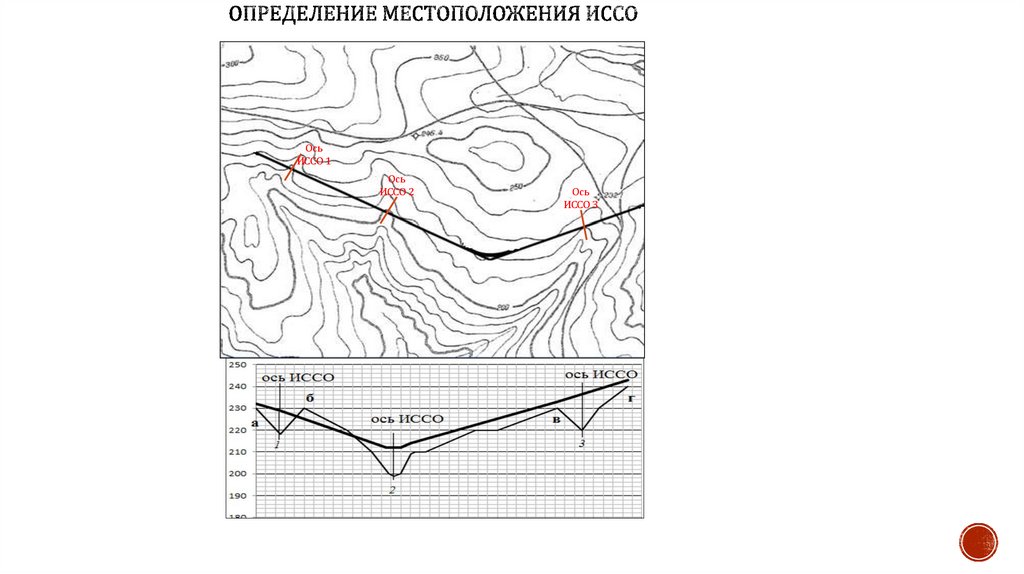

Размещение ИССО на периодических водотоках

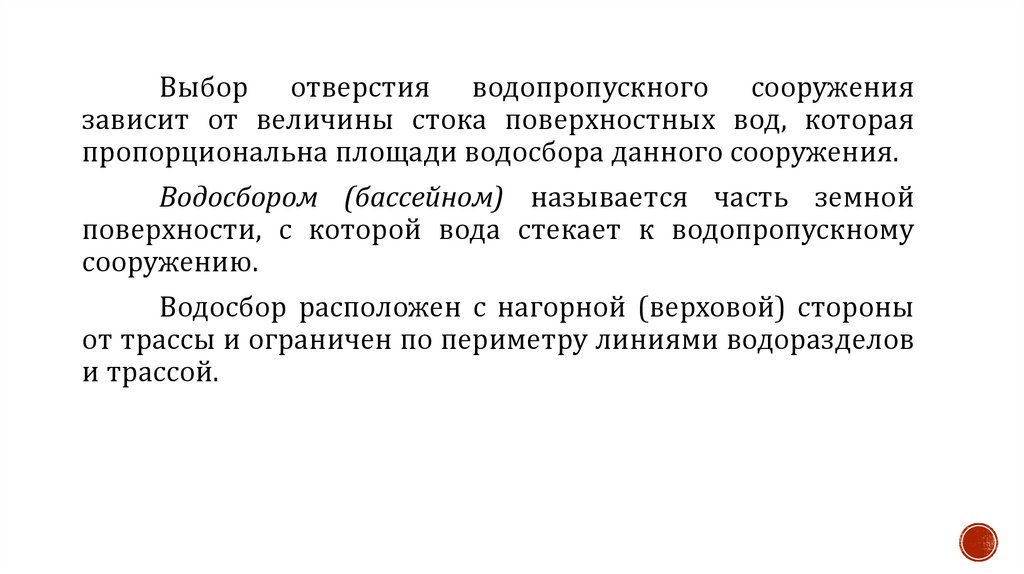

Выбор отверстия водопропускного сооружения
зависит от величины стока поверхностных вод, которая
пропорциональна площади водосбора данного сооружения.
Водосбором (бассейном) называется часть земной
поверхности, с которой вода стекает к водопропускному
сооружению.

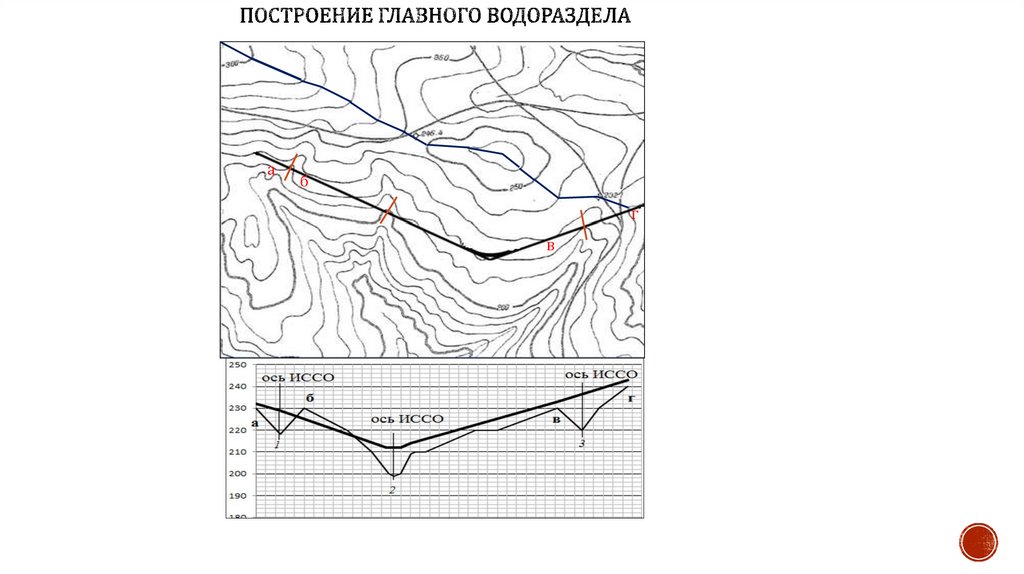

Водосбор расположен с нагорной (верховой) стороны
от трассы и ограничен по периметру линиями водоразделов
и трассой.

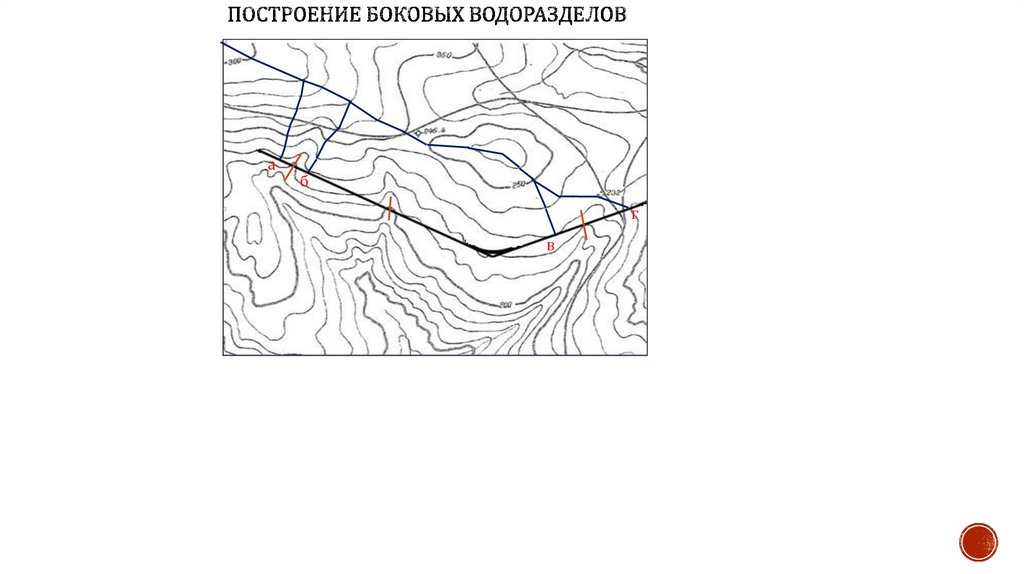

4.

а
б
г
в

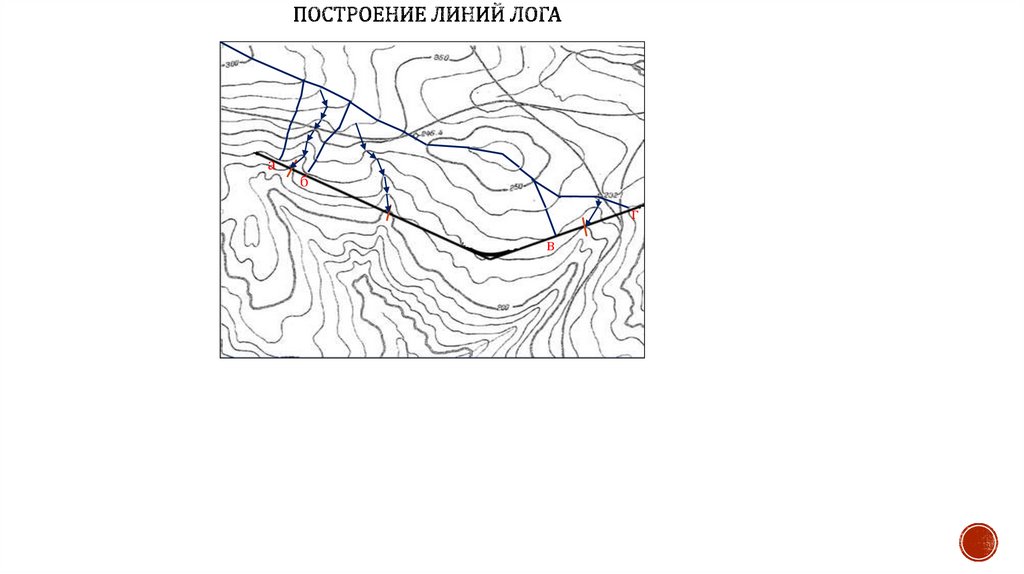

5.

а
б
г
в

6.

а
б
г
в

7.

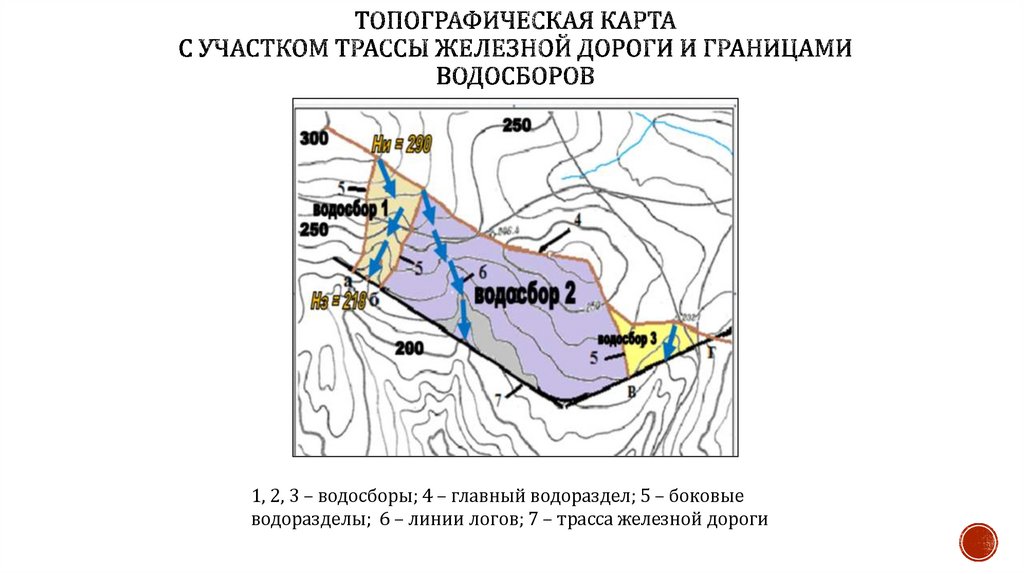

1, 2, 3 – водосборы; 4 – главный водораздел; 5 – боковые
водоразделы; 6 – линии логов; 7 – трасса железной дороги

8.

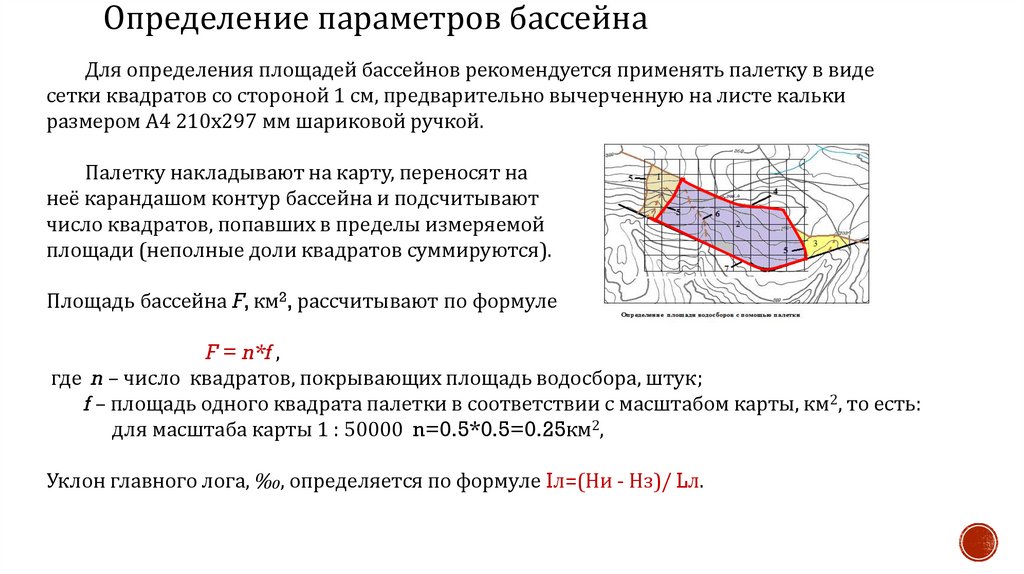

Определение параметров бассейна
Для определения площадей бассейнов рекомендуется применять палетку в виде
сетки квадратов со стороной 1 см, предварительно вычерченную на листе кальки
размером А4 210х297 мм шариковой ручкой.
Палетку накладывают на карту, переносят на
неё карандашом контур бассейна и подсчитывают
число квадратов, попавших в пределы измеряемой
площади (неполные доли квадратов суммируются).
Площадь бассейна F, км2, рассчитывают по формуле
F = n*f ,
где n – число квадратов, покрывающих площадь водосбора, штук;
f – площадь одного квадрата палетки в соответствии с масштабом карты, км2, то есть:
для масштаба карты 1 : 50000 n=0.5*0.5=0.25км2,
Уклон главного лога, ‰, определяется по формуле Iл=(Ни - Нз)/ Lл.

9.

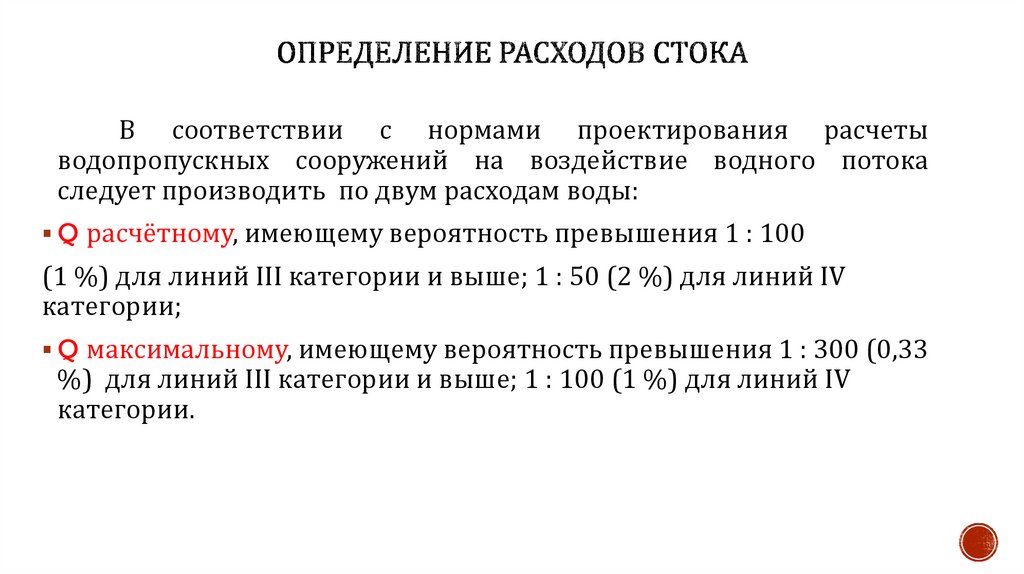

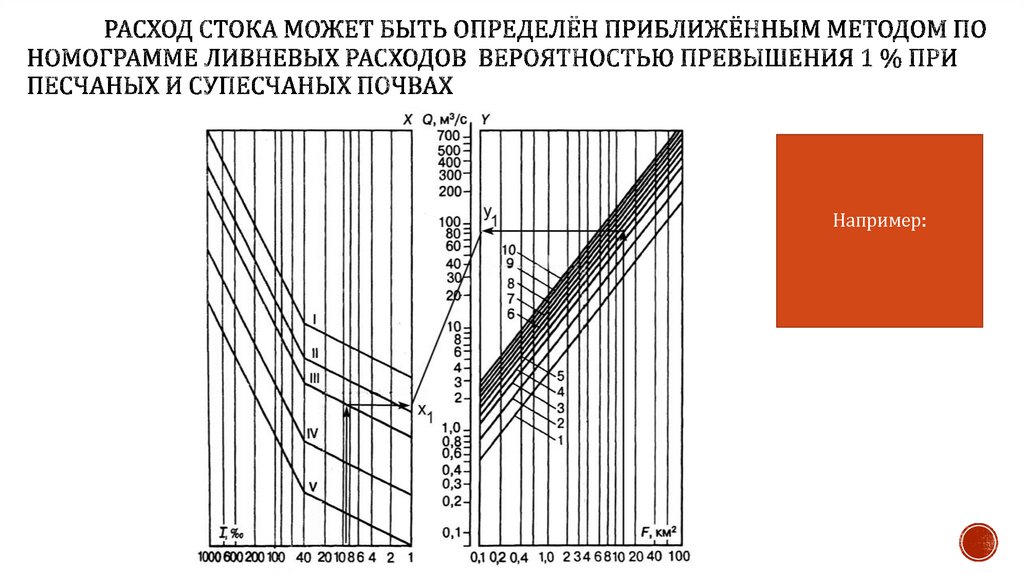

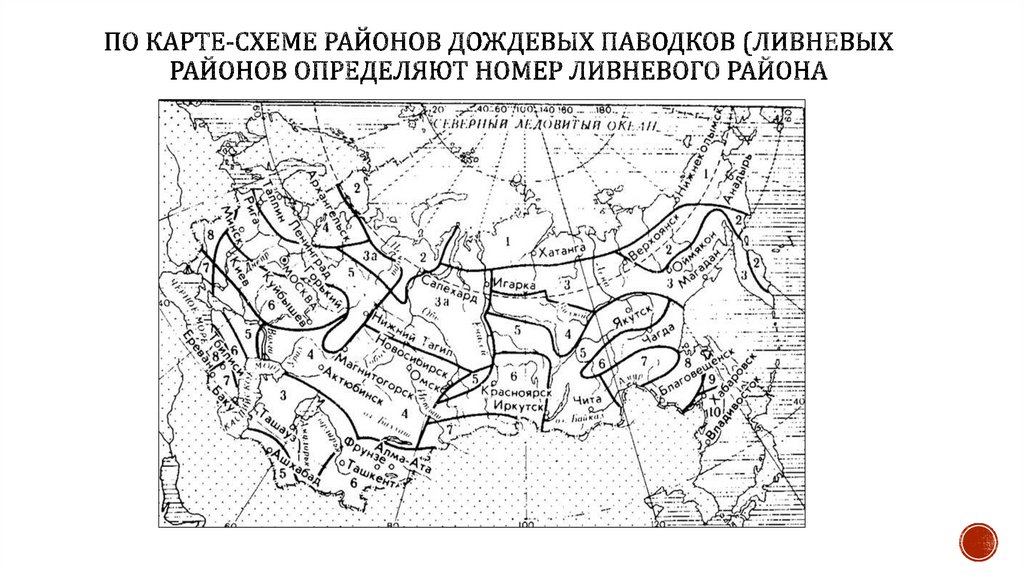

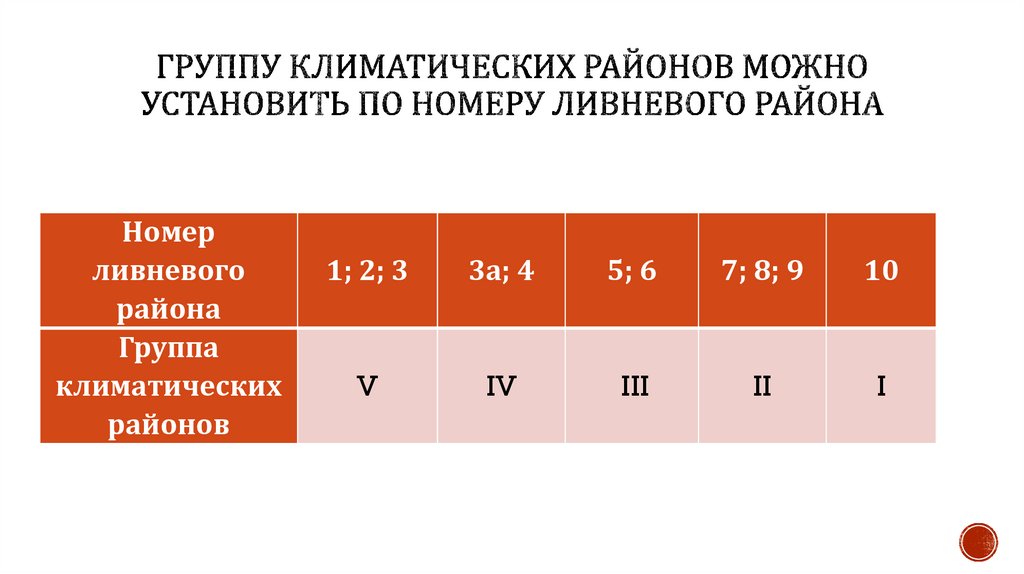

В соответствии с нормами проектирования расчеты
водопропускных сооружений на воздействие водного потока
следует производить по двум расходам воды:

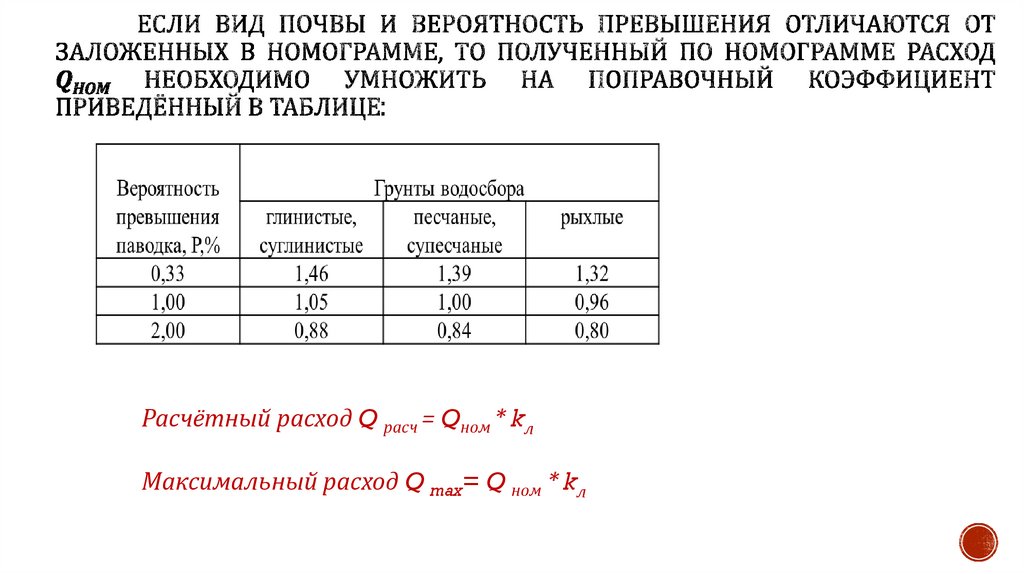

Q расчётному, имеющему вероятность превышения 1 : 100
(1 %) для линий III категории и выше; 1 : 50 (2 %) для линий IV
категории;
Q максимальному, имеющему вероятность превышения 1 : 300 (0,33
%) для линий III категории и выше; 1 : 100 (1 %) для линий IV
категории.
