Darba aizsardzības apmācības moduļi (mācību programmas) profesionālās izglītības iestādēs

1. Darba aizsardzības apmācības moduļi (mācību programmas) profesionālās izglītības iestādēs

ESF projekts Nr.1DP/1.3.1.3.2./08/IPIA/NVA/001
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

2. Elektrodrošība

RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

3.

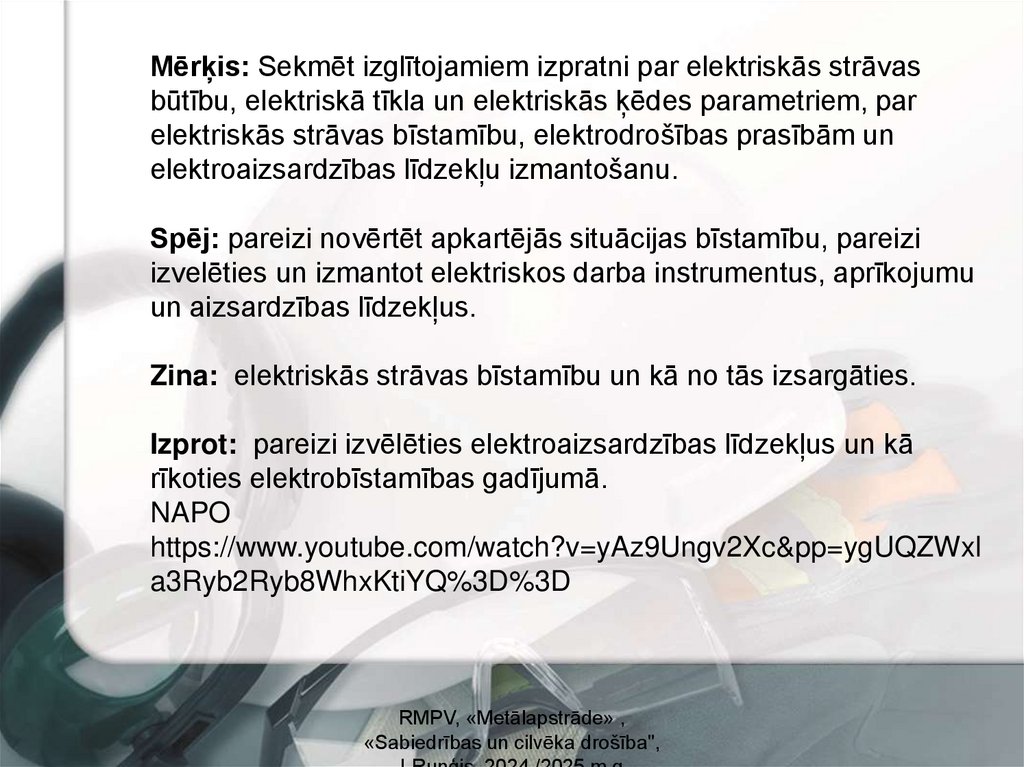

Mērķis: Sekmēt izglītojamiem izpratni par elektriskās strāvas
būtību, elektriskā tīkla un elektriskās ķēdes parametriem, par
elektriskās strāvas bīstamību, elektrodrošības prasībām un
elektroaizsardzības līdzekļu izmantošanu.
Spēj: pareizi novērtēt apkartējās situācijas bīstamību, pareizi
izvelēties un izmantot elektriskos darba instrumentus, aprīkojumu
un aizsardzības līdzekļus.
Zina: elektriskās strāvas bīstamību un kā no tās izsargāties.
Izprot: pareizi izvēlēties elektroaizsardzības līdzekļus un kā
rīkoties elektrobīstamības gadījumā.
NAPO
https://www.youtube.com/watch?v=yAz9Ungv2Xc&pp=ygUQZWxl
a3Ryb2Ryb8WhxKtiYQ%3D%3D
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

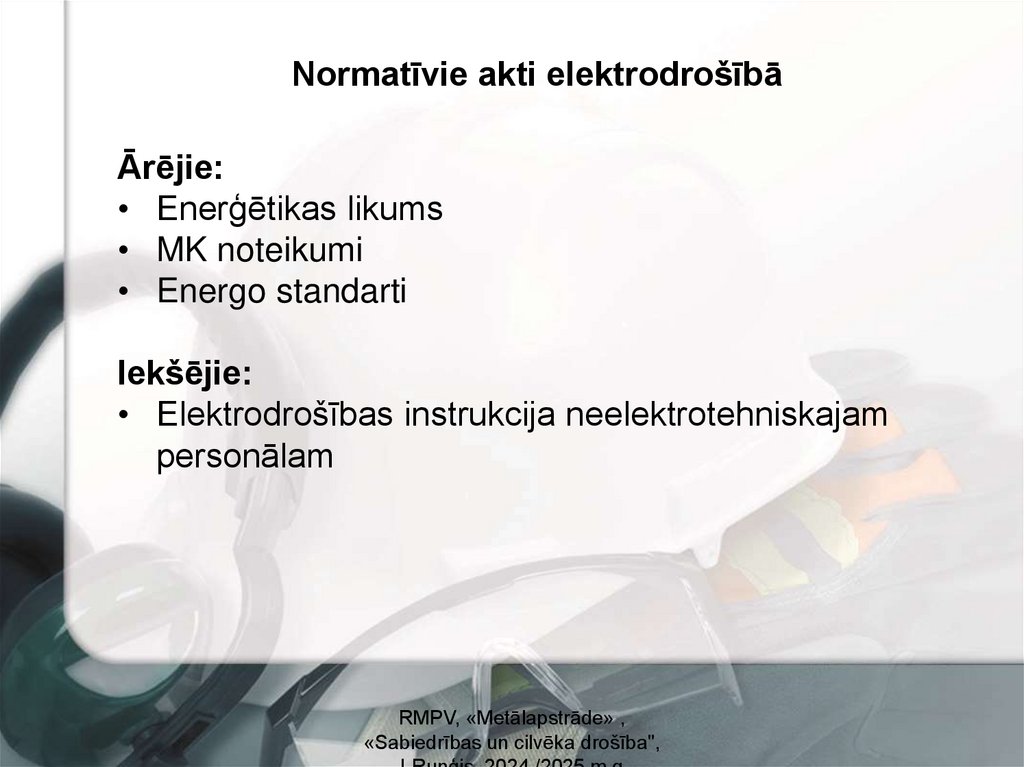

4. Normatīvie akti elektrodrošībā

Ārējie:
• Enerģētikas likums
• MK noteikumi
• Energo standarti
Iekšējie:
• Elektrodrošības instrukcija neelektrotehniskajam
personālam
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

5.

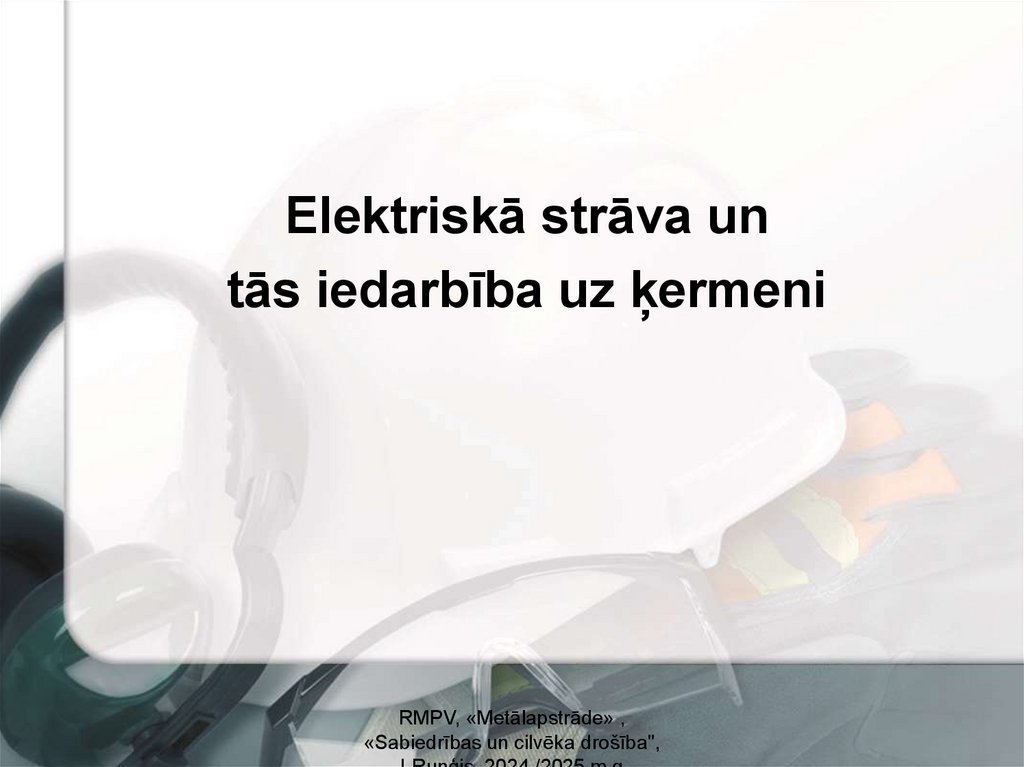

Elektriskā strāva un
tās iedarbība uz ķermeni
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

6.

✓Elektrība – procesu kopums, kura pamatā ir lādēto
daļiņu vai elektrizēto ķermeņu kustība vai mijiedarbība
✓ Elektriskā strāva – lādētu daļiņu kustība
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

7.

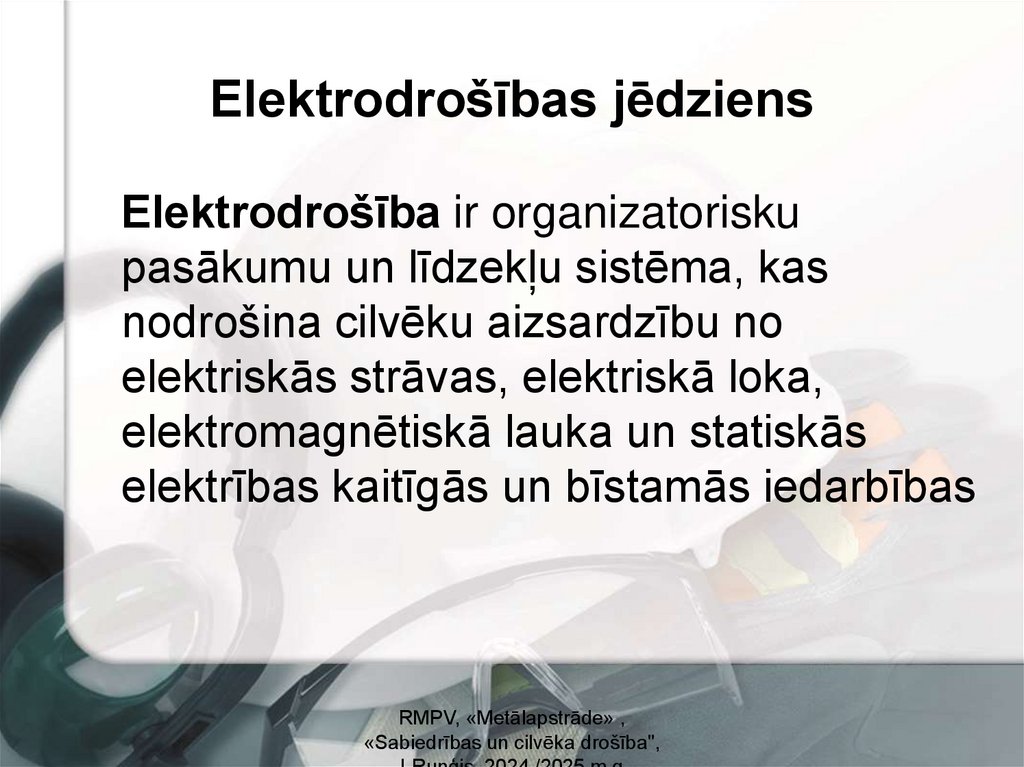

Elektrodrošības jēdziens
Elektrodrošība ir organizatorisku
pasākumu un līdzekļu sistēma, kas
nodrošina cilvēku aizsardzību no
elektriskās strāvas, elektriskā loka,
elektromagnētiskā lauka un statiskās
elektrības kaitīgās un bīstamās iedarbības
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

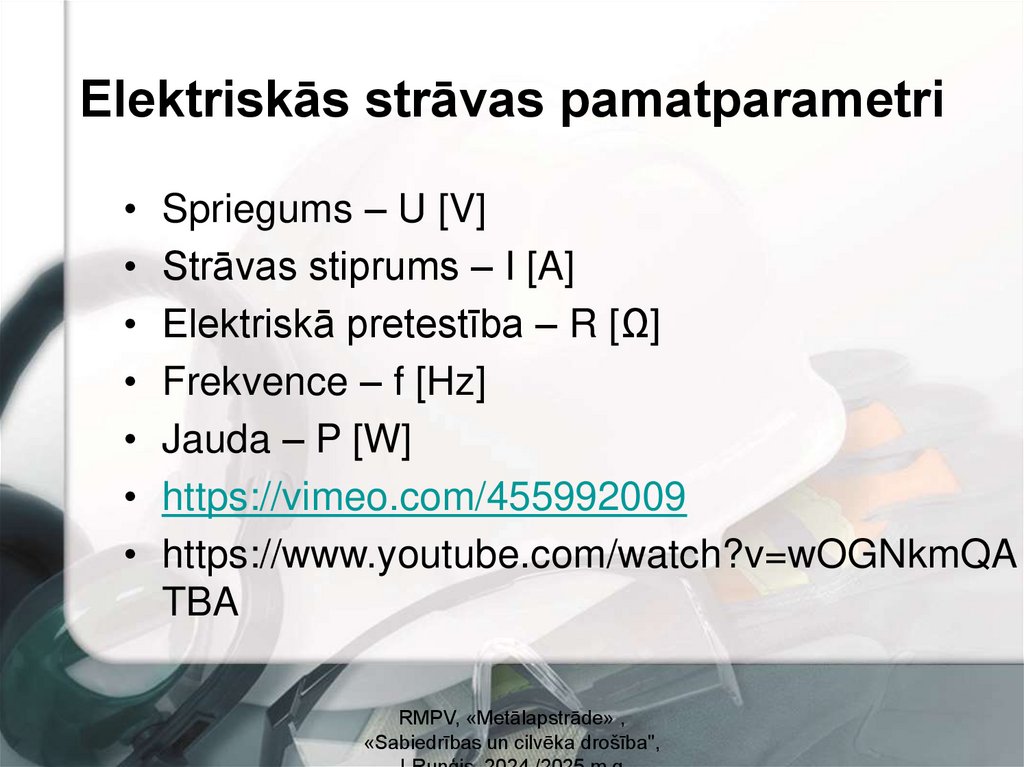

8. Elektriskās strāvas pamatparametri

• Spriegums – U [V]
• Strāvas stiprums – I [A]
• Elektriskā pretestība – R [Ω]
• Frekvence – f [Hz]
• Jauda – P [W]
• https://vimeo.com/455992009
• https://www.youtube.com/watch?v=wOGNkmQA
TBA
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

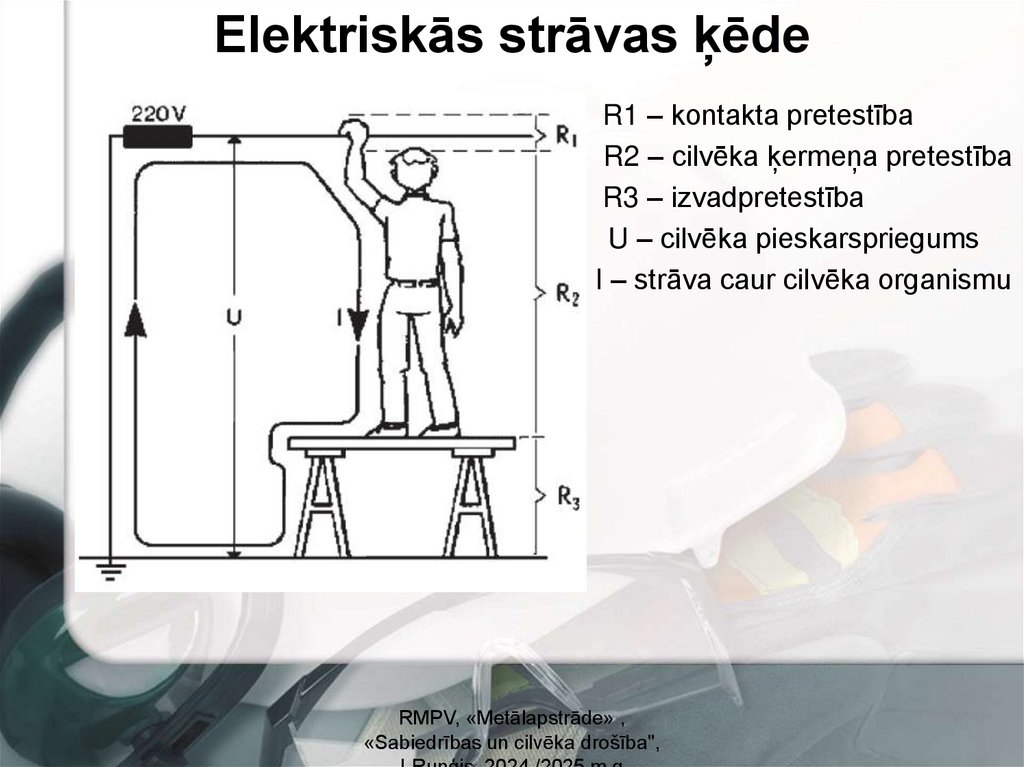

9. Elektriskās strāvas ķēde

R1 – kontakta pretestība
R2 – cilvēka ķermeņa pretestība
R3 – izvadpretestība
U – cilvēka pieskarspriegums
I – strāva caur cilvēka organismu
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

10.

RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

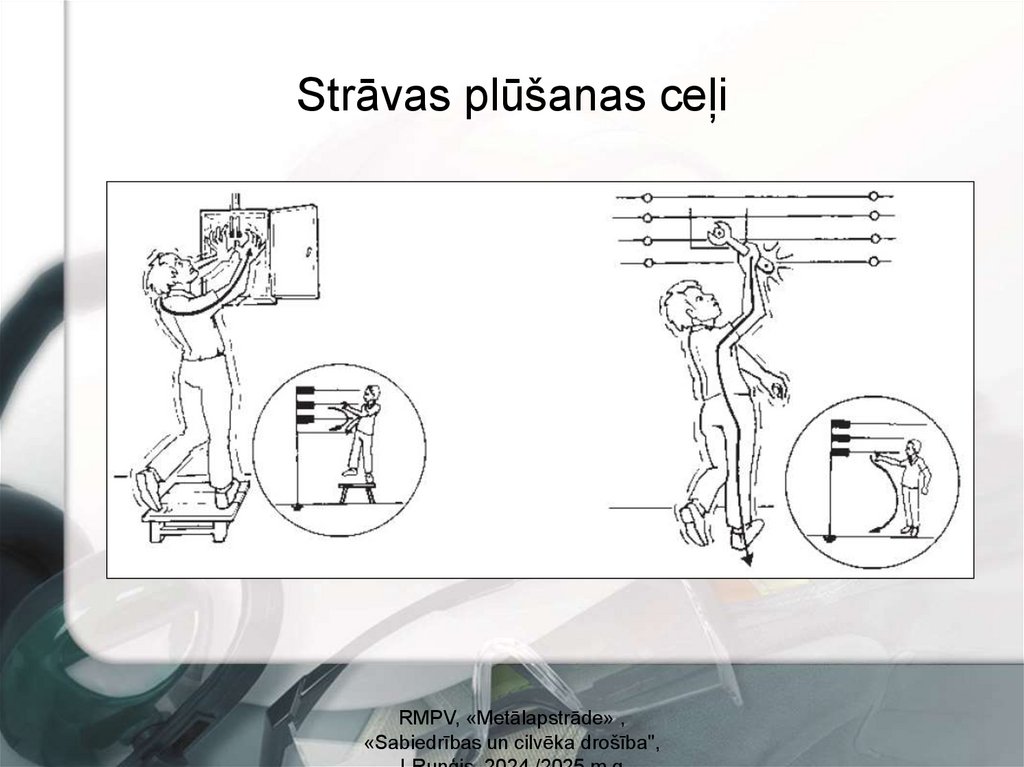

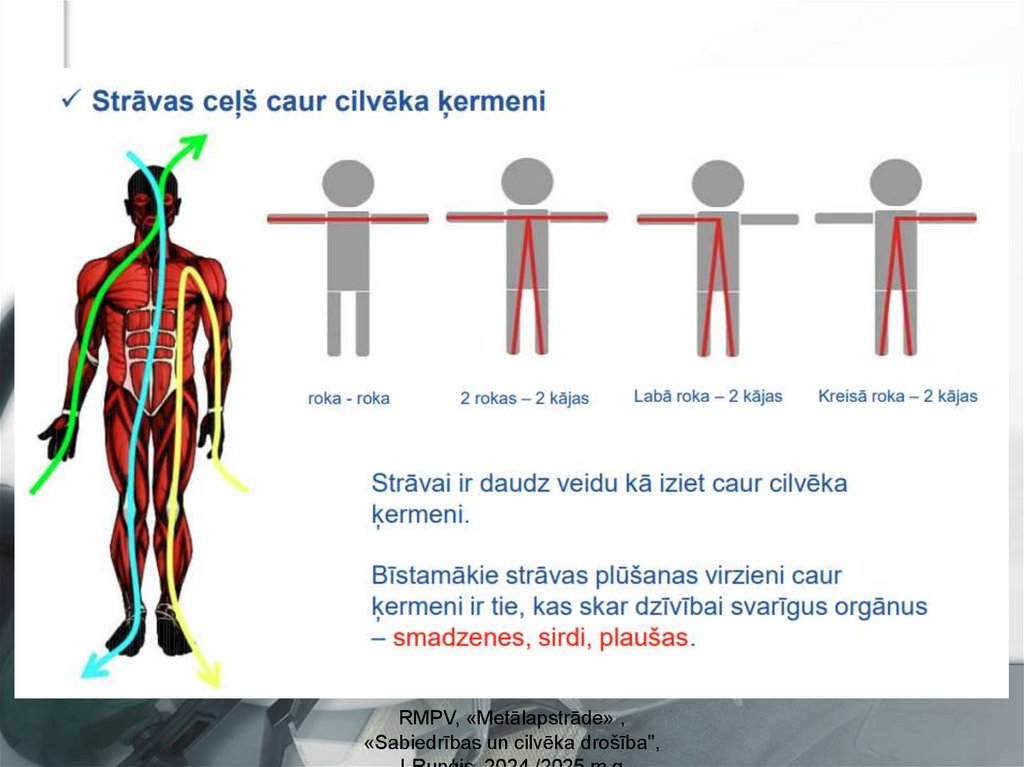

11. Strāvas plūšanas ceļi

RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

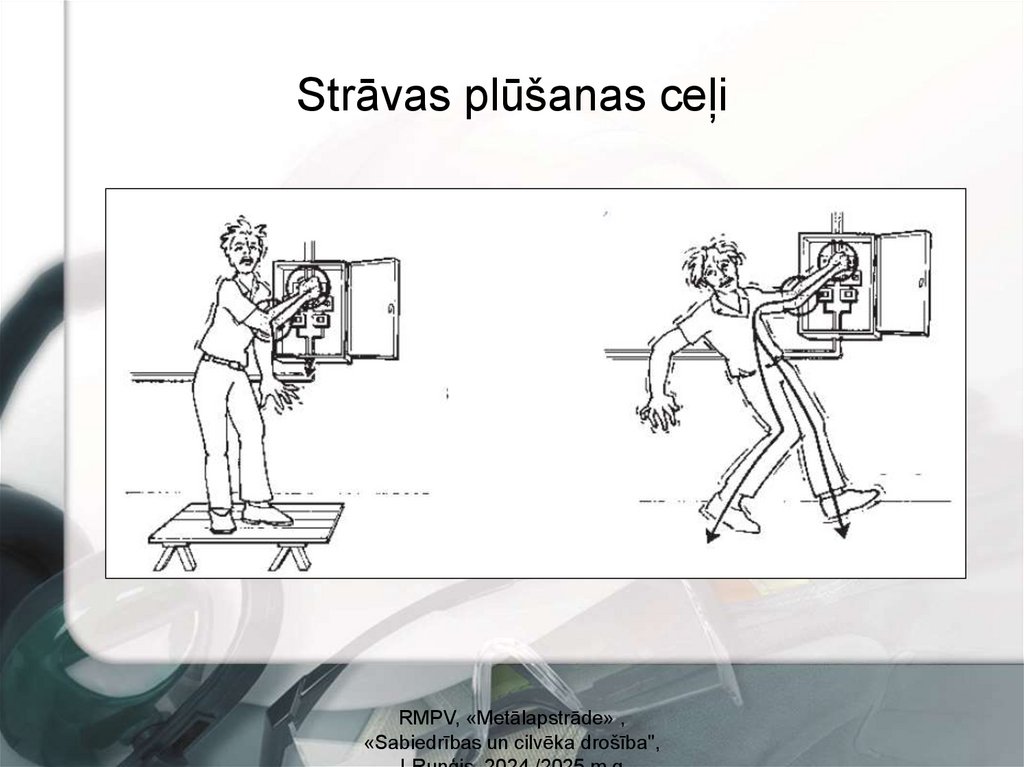

12. Strāvas plūšanas ceļi

RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

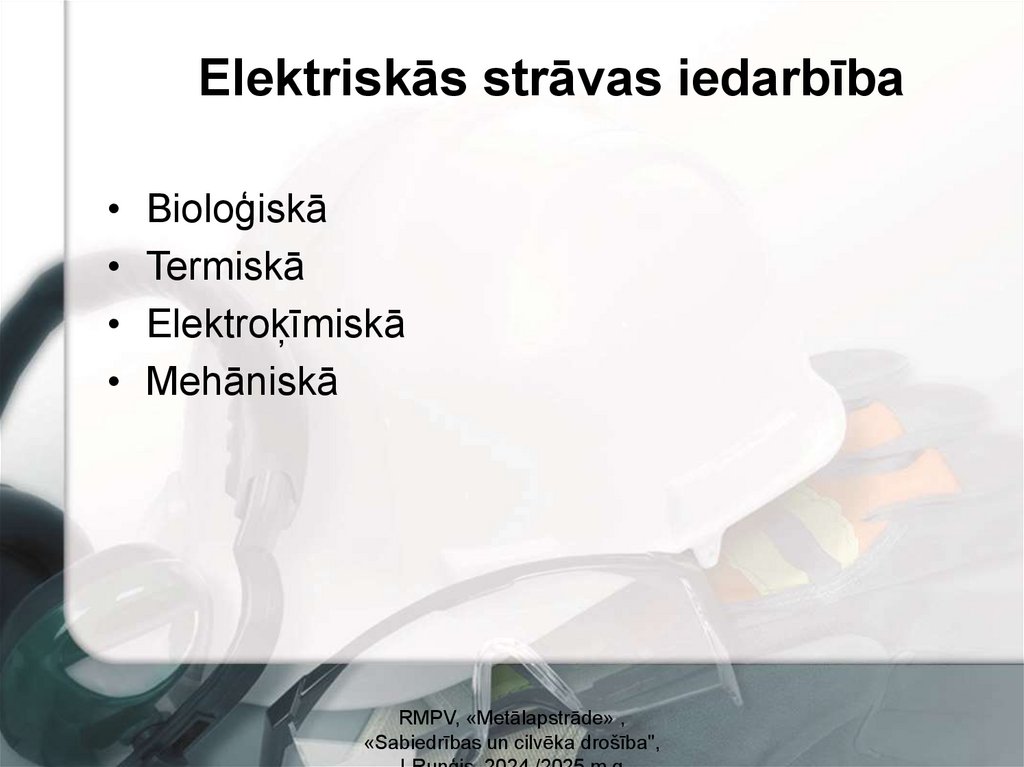

13. Elektriskās strāvas iedarbība

• Bioloģiskā
• Termiskā
• Elektroķīmiskā
• Mehāniskā
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

14.

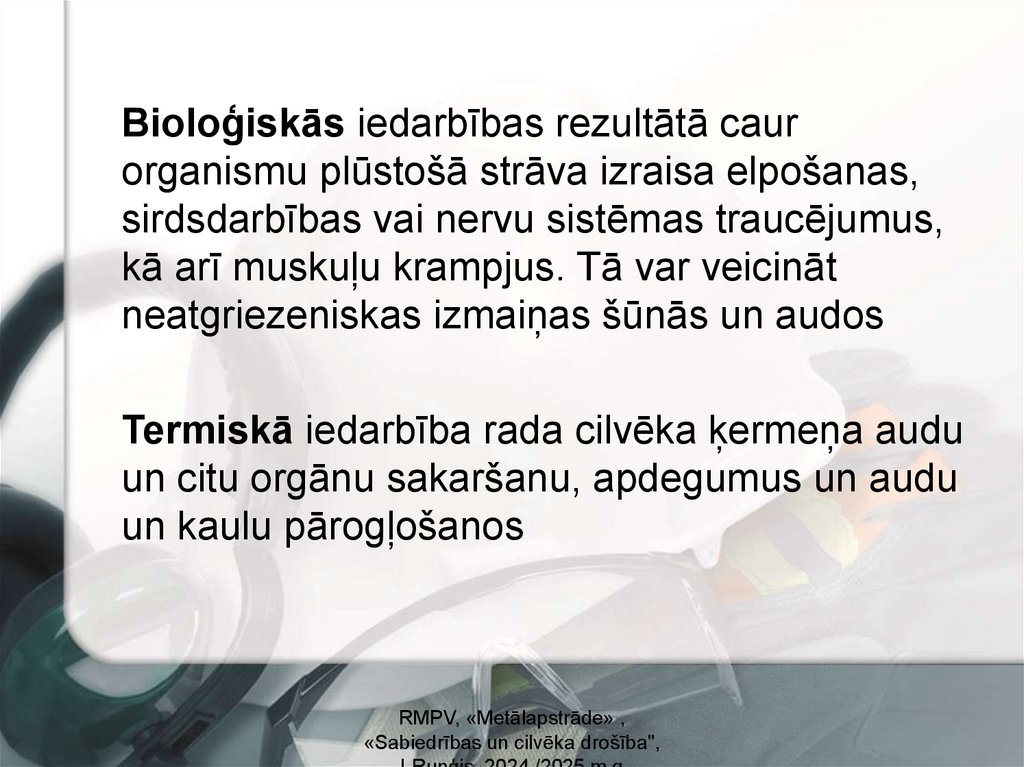

Bioloģiskās iedarbības rezultātā caur
organismu plūstošā strāva izraisa elpošanas,
sirdsdarbības vai nervu sistēmas traucējumus,
kā arī muskuļu krampjus. Tā var veicināt
neatgriezeniskas izmaiņas šūnās un audos
Termiskā iedarbība rada cilvēka ķermeņa audu
un citu orgānu sakaršanu, apdegumus un audu
un kaulu pārogļošanos
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

15.

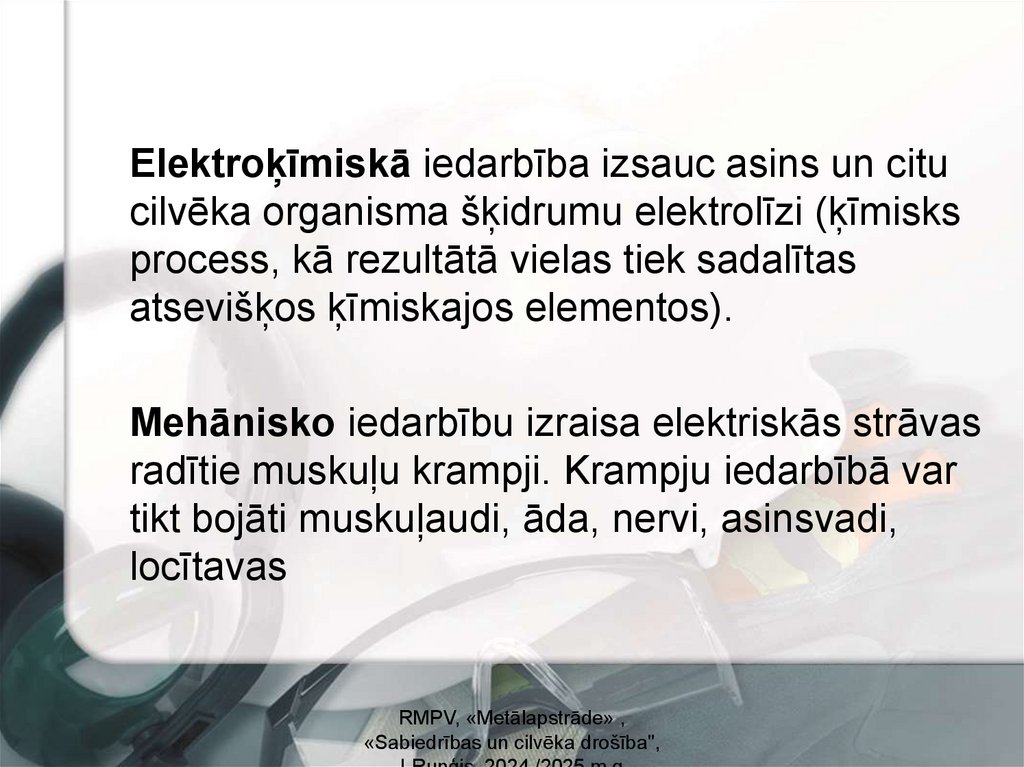

Elektroķīmiskā iedarbība izsauc asins un citu
cilvēka organisma šķidrumu elektrolīzi (ķīmisks
process, kā rezultātā vielas tiek sadalītas
atsevišķos ķīmiskajos elementos).
Mehānisko iedarbību izraisa elektriskās strāvas
radītie muskuļu krampji. Krampju iedarbībā var
tikt bojāti muskuļaudi, āda, nervi, asinsvadi,
locītavas
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

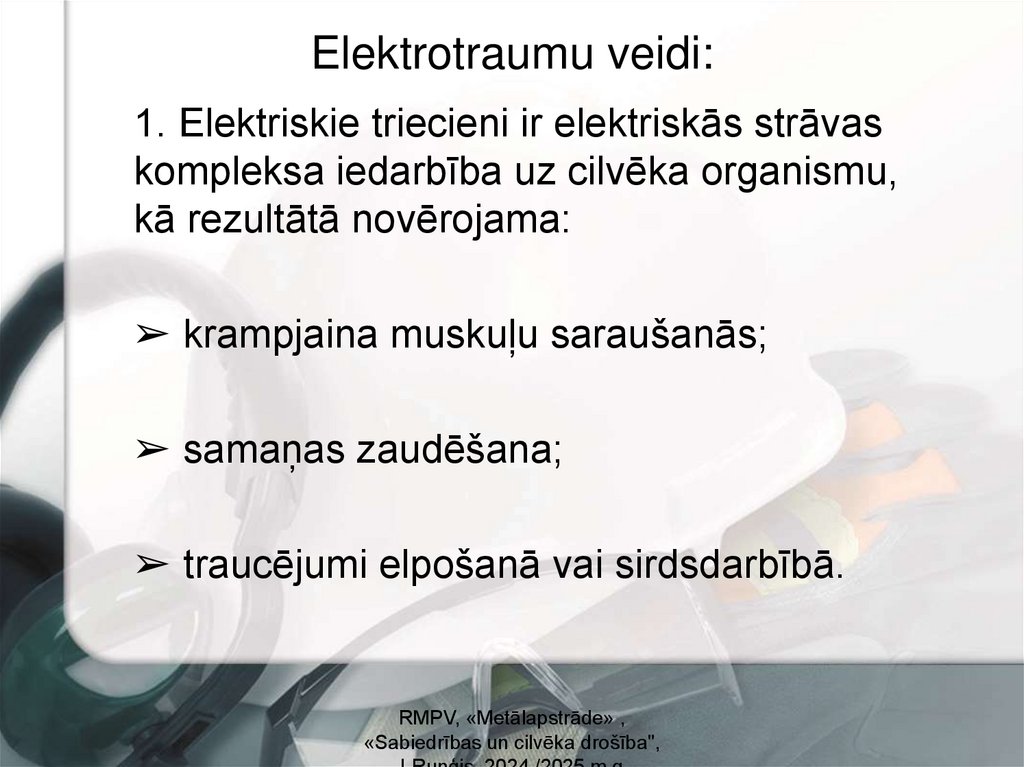

16. Elektrotraumu veidi:

1. Elektriskie triecieni ir elektriskās strāvas
kompleksa iedarbība uz cilvēka organismu,
kā rezultātā novērojama:
➢ krampjaina muskuļu saraušanās;
➢ samaņas zaudēšana;
➢ traucējumi elpošanā vai sirdsdarbībā.
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

17.

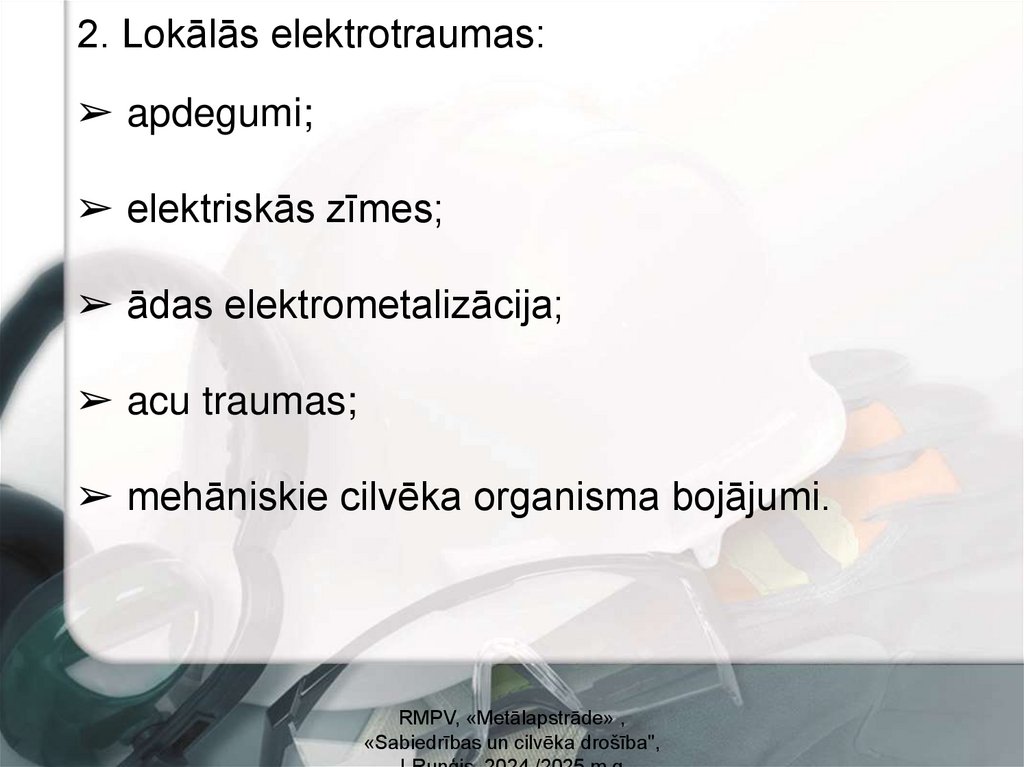

2. Lokālās elektrotraumas:
➢ apdegumi;
➢ elektriskās zīmes;
➢ ādas elektrometalizācija;
➢ acu traumas;
➢ mehāniskie cilvēka organisma bojājumi.
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

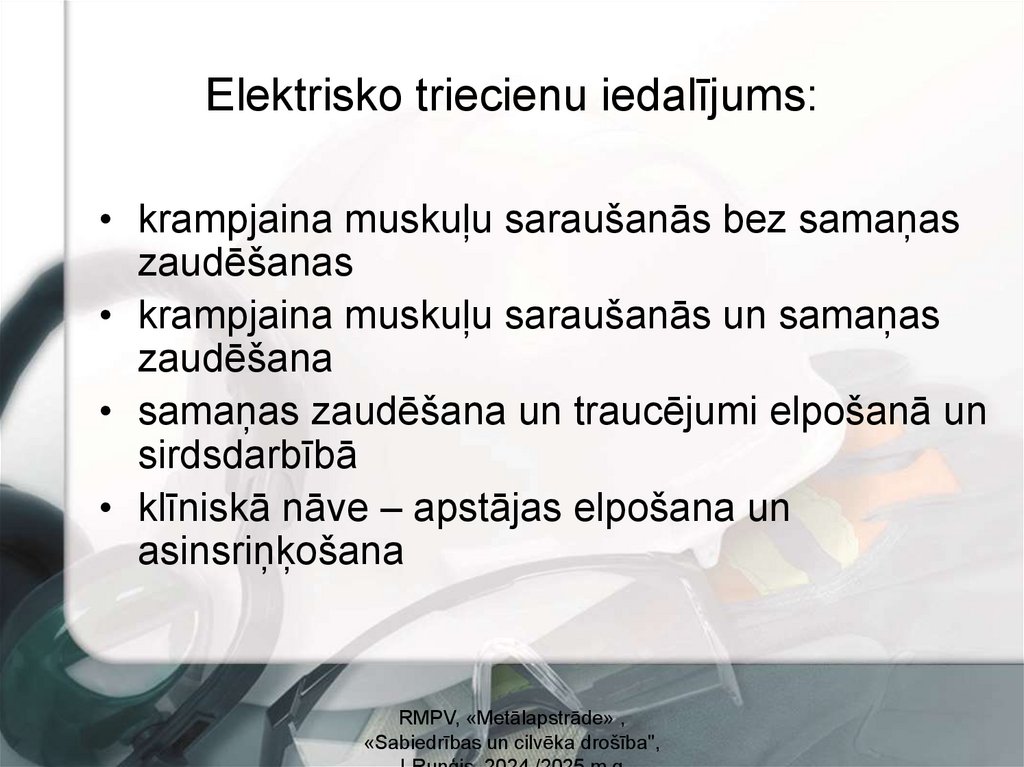

18. Elektrisko triecienu iedalījums:

• krampjaina muskuļu saraušanās bez samaņas
zaudēšanas
• krampjaina muskuļu saraušanās un samaņas
zaudēšana
• samaņas zaudēšana un traucējumi elpošanā un
sirdsdarbībā
• klīniskā nāve – apstājas elpošana un
asinsriņķošana
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

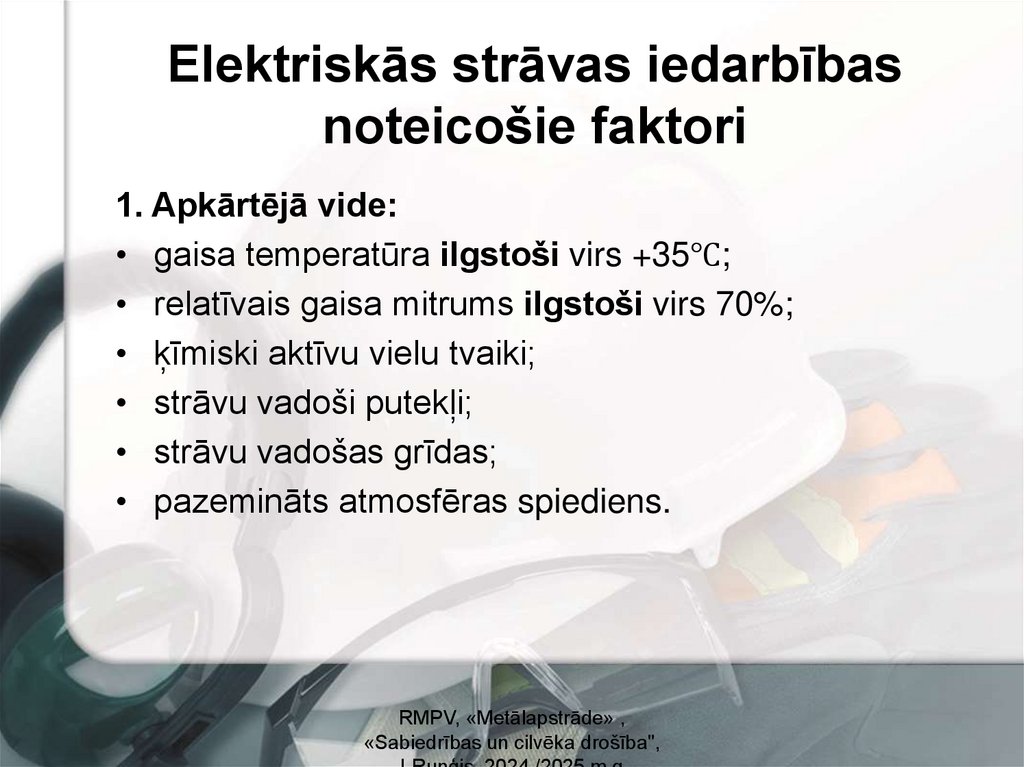

19. Elektriskās strāvas iedarbības noteicošie faktori

1. Apkārtējā vide:
• gaisa temperatūra ilgstoši virs +35℃;
• relatīvais gaisa mitrums ilgstoši virs 70%;
• ķīmiski aktīvu vielu tvaiki;
• strāvu vadoši putekļi;
• strāvu vadošas grīdas;
• pazemināts atmosfēras spiediens.
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

20.

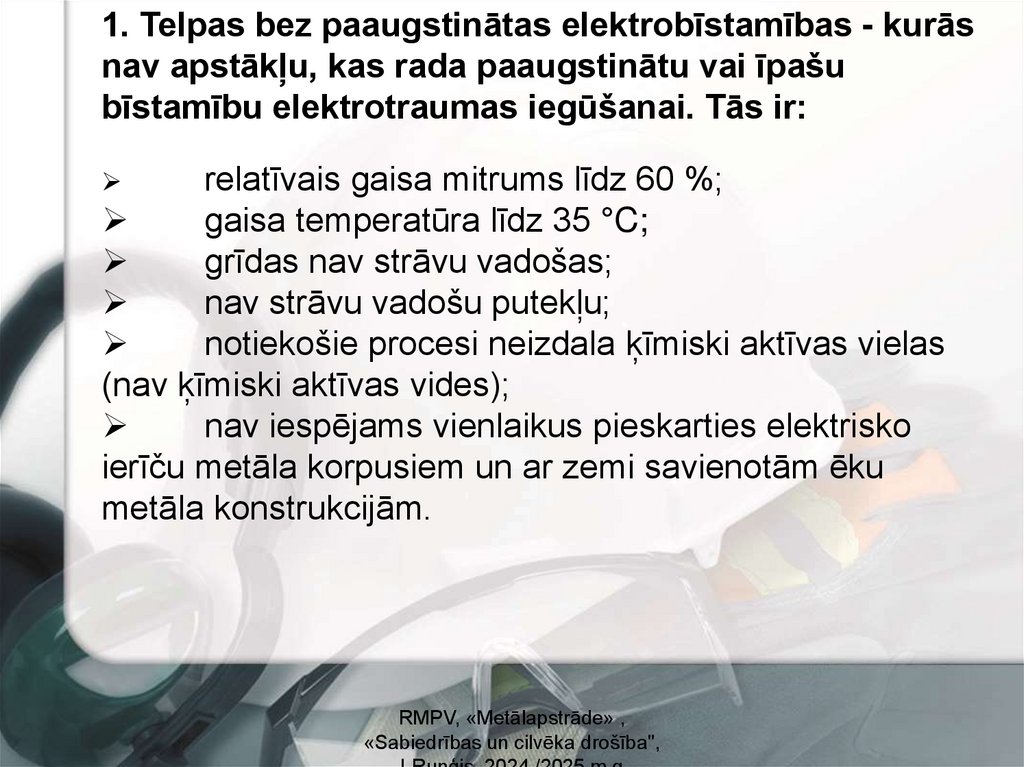

1. Telpas bez paaugstinātas elektrobīstamības - kurās
nav apstākļu, kas rada paaugstinātu vai īpašu
bīstamību elektrotraumas iegūšanai. Tās ir:
relatīvais gaisa mitrums līdz 60 %;
gaisa temperatūra līdz 35 °C;
grīdas nav strāvu vadošas;
nav strāvu vadošu putekļu;
notiekošie procesi neizdala ķīmiski aktīvas vielas
(nav ķīmiski aktīvas vides);
nav iespējams vienlaikus pieskarties elektrisko
ierīču metāla korpusiem un ar zemi savienotām ēku
metāla konstrukcijām.
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

21.

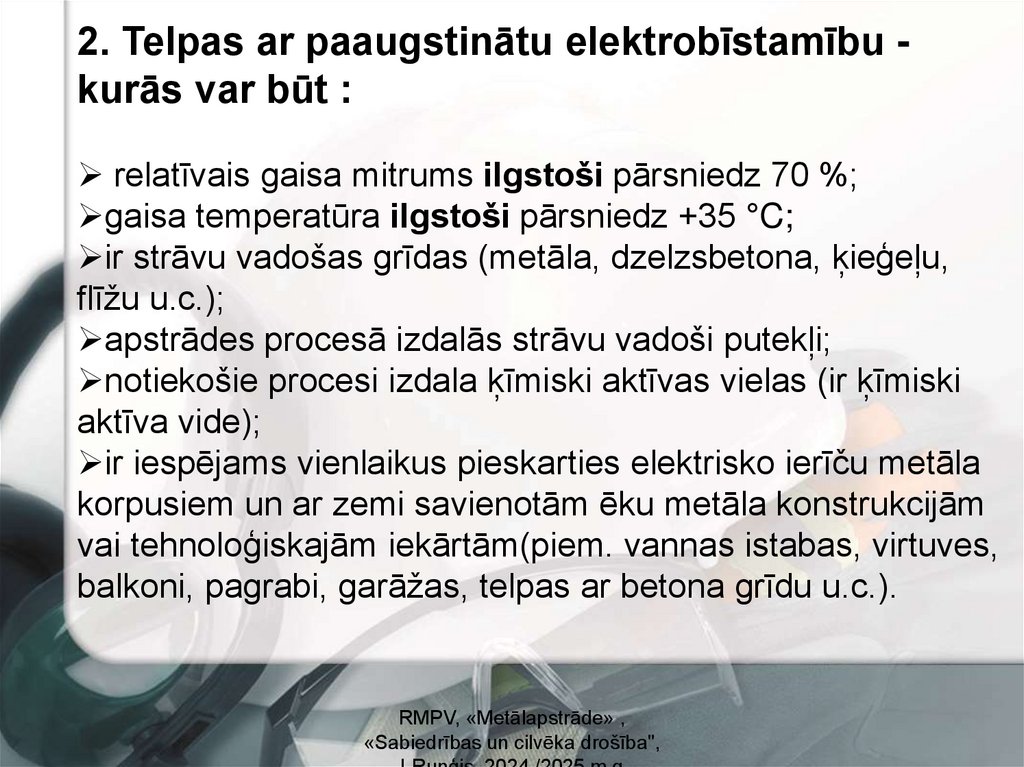

2. Telpas ar paaugstinātu elektrobīstamību kurās var būt :
relatīvais gaisa mitrums ilgstoši pārsniedz 70 %;
gaisa temperatūra ilgstoši pārsniedz +35 °C;
ir strāvu vadošas grīdas (metāla, dzelzsbetona, ķieģeļu,
flīžu u.c.);
apstrādes procesā izdalās strāvu vadoši putekļi;
notiekošie procesi izdala ķīmiski aktīvas vielas (ir ķīmiski
aktīva vide);
ir iespējams vienlaikus pieskarties elektrisko ierīču metāla
korpusiem un ar zemi savienotām ēku metāla konstrukcijām
vai tehnoloģiskajām iekārtām(piem. vannas istabas, virtuves,
balkoni, pagrabi, garāžas, telpas ar betona grīdu u.c.).
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

22.

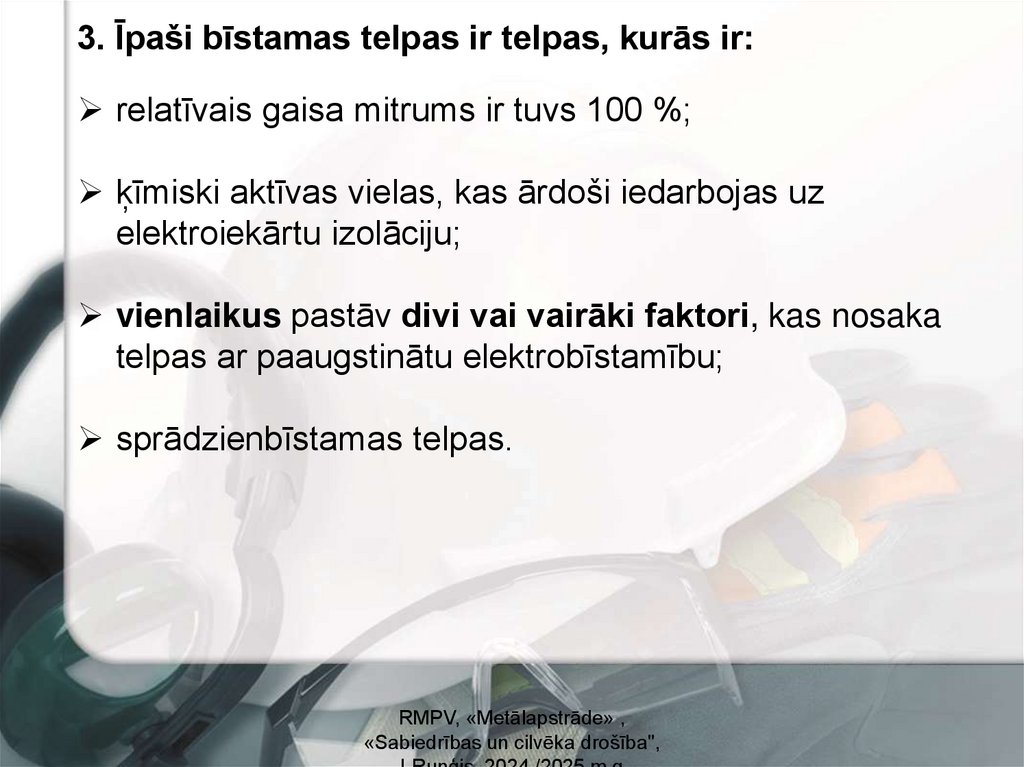

3. Īpaši bīstamas telpas ir telpas, kurās ir:
relatīvais gaisa mitrums ir tuvs 100 %;
ķīmiski aktīvas vielas, kas ārdoši iedarbojas uz
elektroiekārtu izolāciju;
vienlaikus pastāv divi vai vairāki faktori, kas nosaka
telpas ar paaugstinātu elektrobīstamību;
sprādzienbīstamas telpas.
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

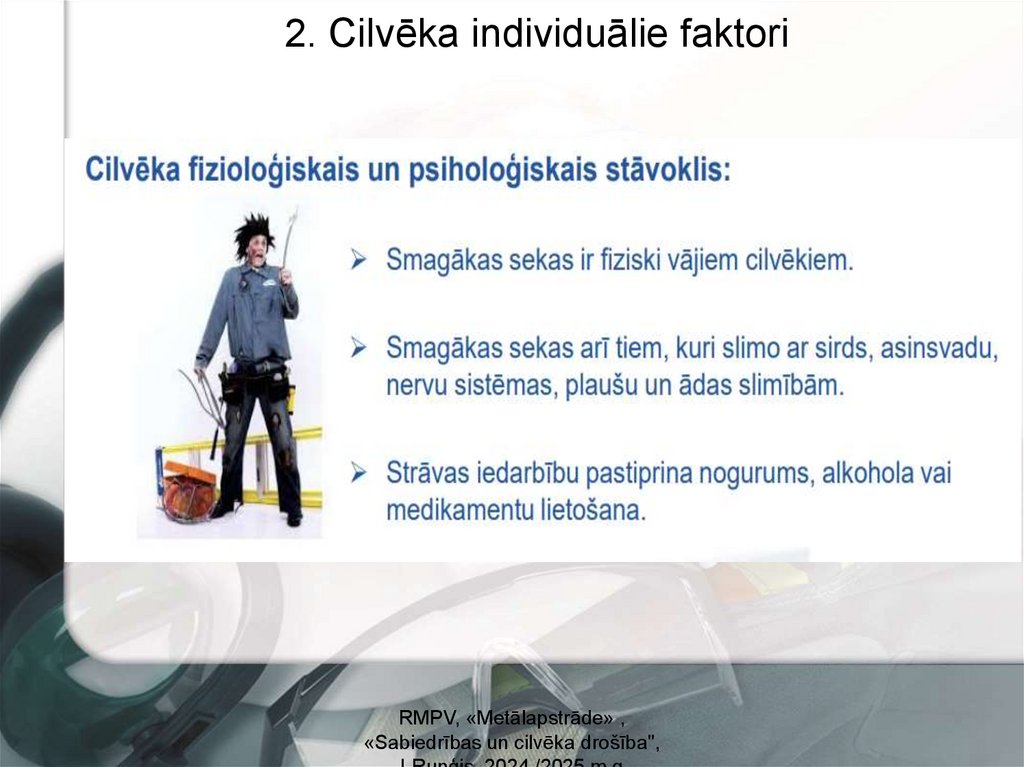

23. 2. Cilvēka individuālie faktori

RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

24.

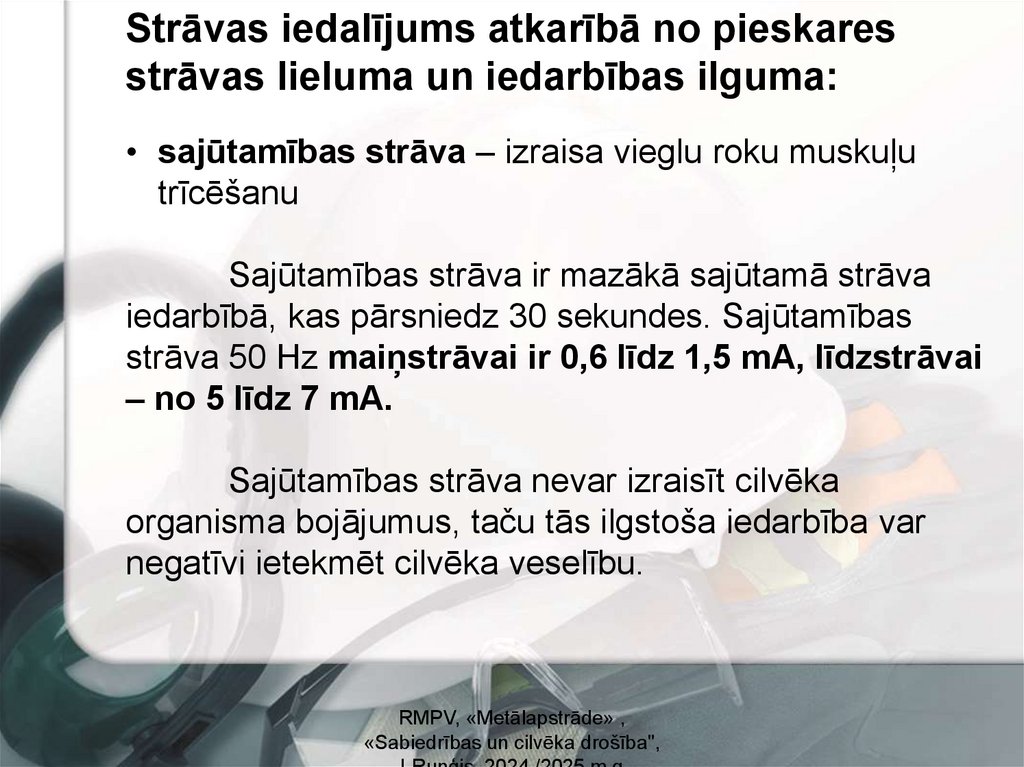

Strāvas iedalījums atkarībā no pieskares
strāvas lieluma un iedarbības ilguma:
• sajūtamības strāva – izraisa vieglu roku muskuļu
trīcēšanu
Sajūtamības strāva ir mazākā sajūtamā strāva
iedarbībā, kas pārsniedz 30 sekundes. Sajūtamības
strāva 50 Hz maiņstrāvai ir 0,6 līdz 1,5 mA, līdzstrāvai
– no 5 līdz 7 mA.
Sajūtamības strāva nevar izraisīt cilvēka
organisma bojājumus, taču tās ilgstoša iedarbība var
negatīvi ietekmēt cilvēka veselību.
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

25.

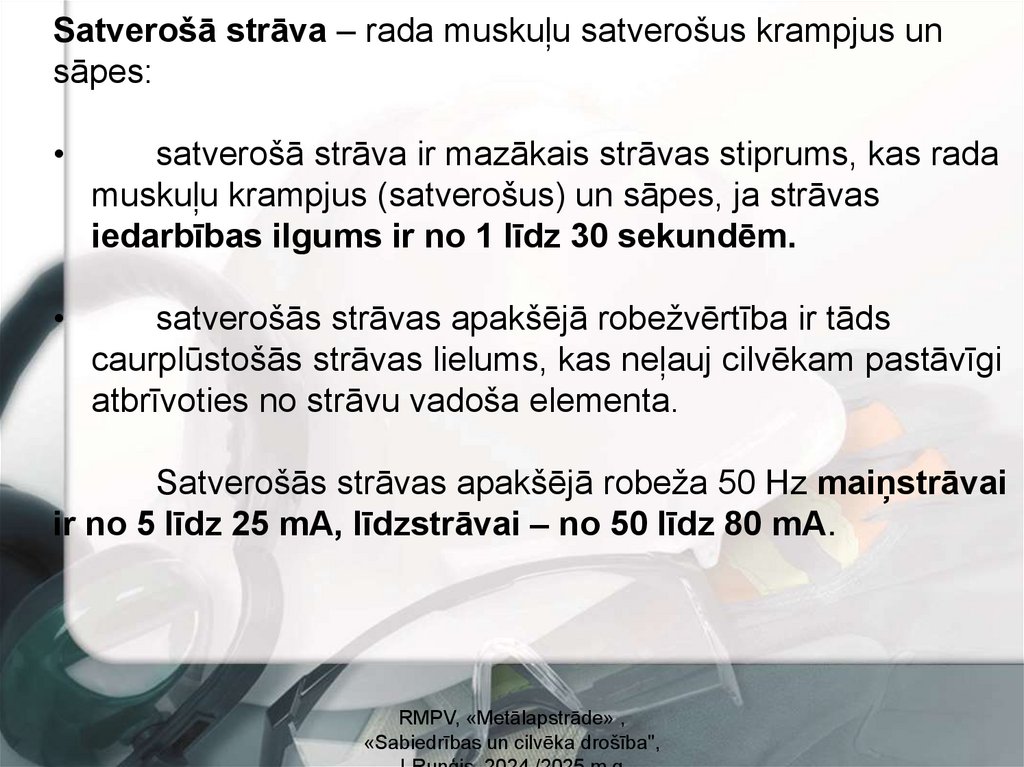

Satverošā strāva – rada muskuļu satverošus krampjus un
sāpes:
satverošā strāva ir mazākais strāvas stiprums, kas rada
muskuļu krampjus (satverošus) un sāpes, ja strāvas
iedarbības ilgums ir no 1 līdz 30 sekundēm.
satverošās strāvas apakšējā robežvērtība ir tāds
caurplūstošās strāvas lielums, kas neļauj cilvēkam pastāvīgi
atbrīvoties no strāvu vadoša elementa.
Satverošās strāvas apakšējā robeža 50 Hz maiņstrāvai
ir no 5 līdz 25 mA, līdzstrāvai – no 50 līdz 80 mA.
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

26.

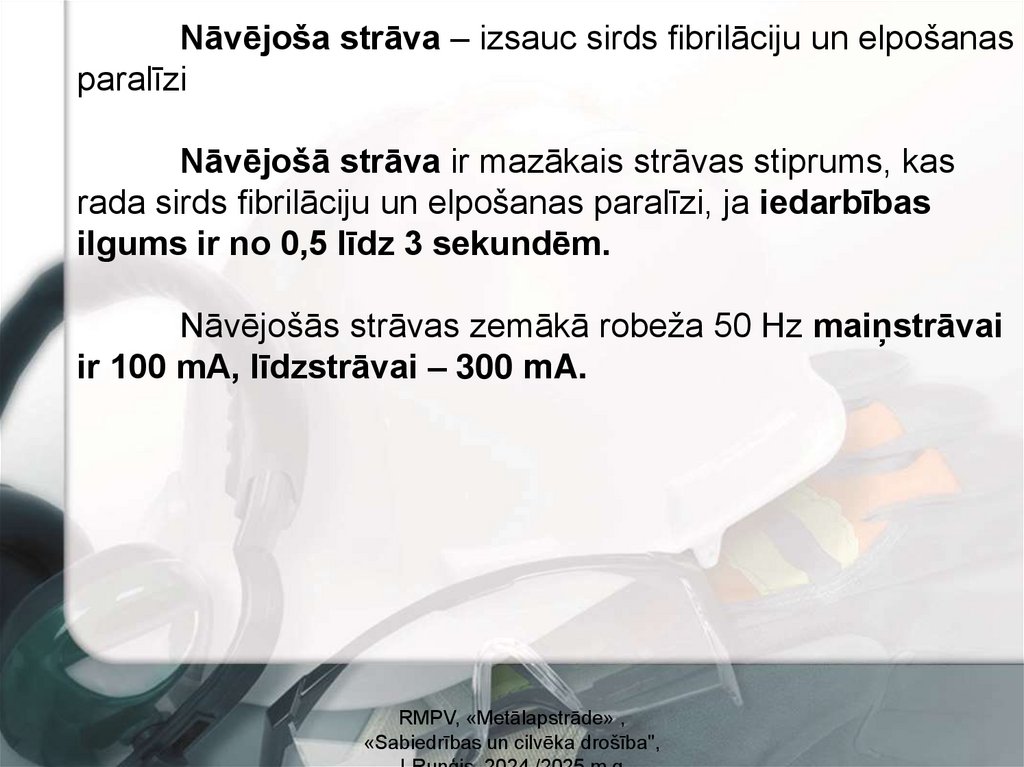

Nāvējoša strāva – izsauc sirds brilāciju un elpošanas
paralīzi
Nāvējošā strāva ir mazākais strāvas stiprums, kas
rada sirds brilāciju un elpošanas paralīzi, ja iedarbības
ilgums ir no 0,5 līdz 3 sekundēm.
Nāvējošās strāvas zemākā robeža 50 Hz maiņstrāvai
ir 100 mA, līdzstrāvai – 300 mA.
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

27.

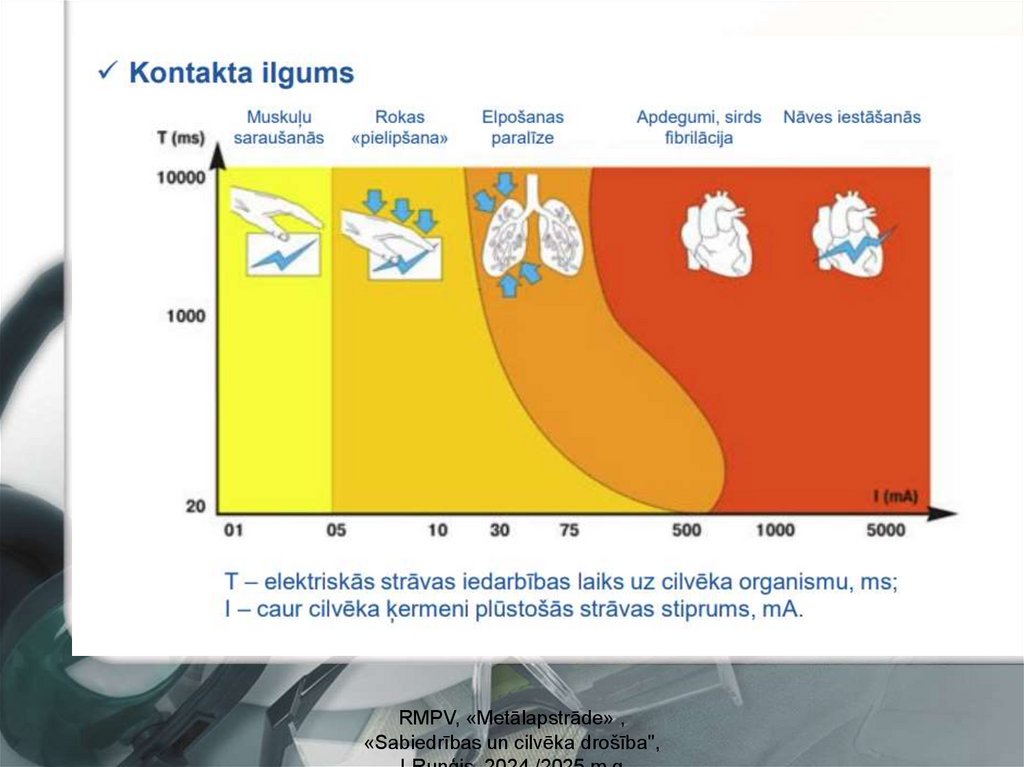

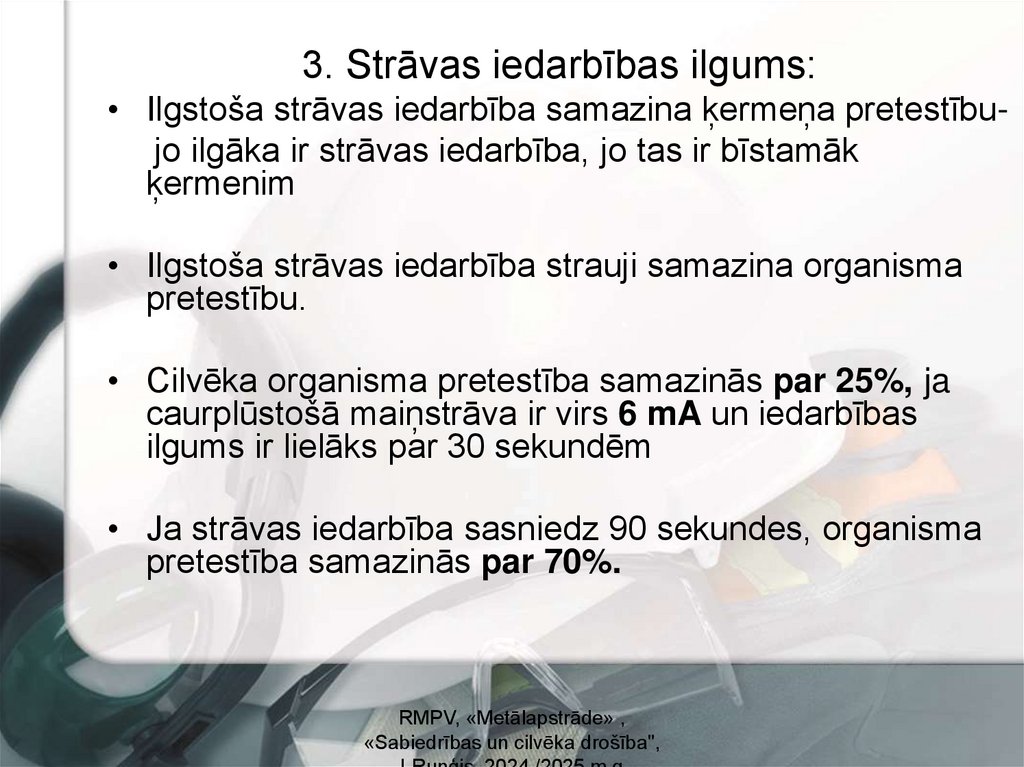

3. Strāvas iedarbības ilgums:
• Ilgstoša strāvas iedarbība samazina ķermeņa pretestībujo ilgāka ir strāvas iedarbība, jo tas ir bīstamāk
ķermenim
• Ilgstoša strāvas iedarbība strauji samazina organisma
pretestību.
• Cilvēka organisma pretestība samazinās par 25%, ja
caurplūstošā maiņstrāva ir virs 6 mA un iedarbības
ilgums ir lielāks par 30 sekundēm
• Ja strāvas iedarbība sasniedz 90 sekundes, organisma
pretestība samazinās par 70%.
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

28.

RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

29.

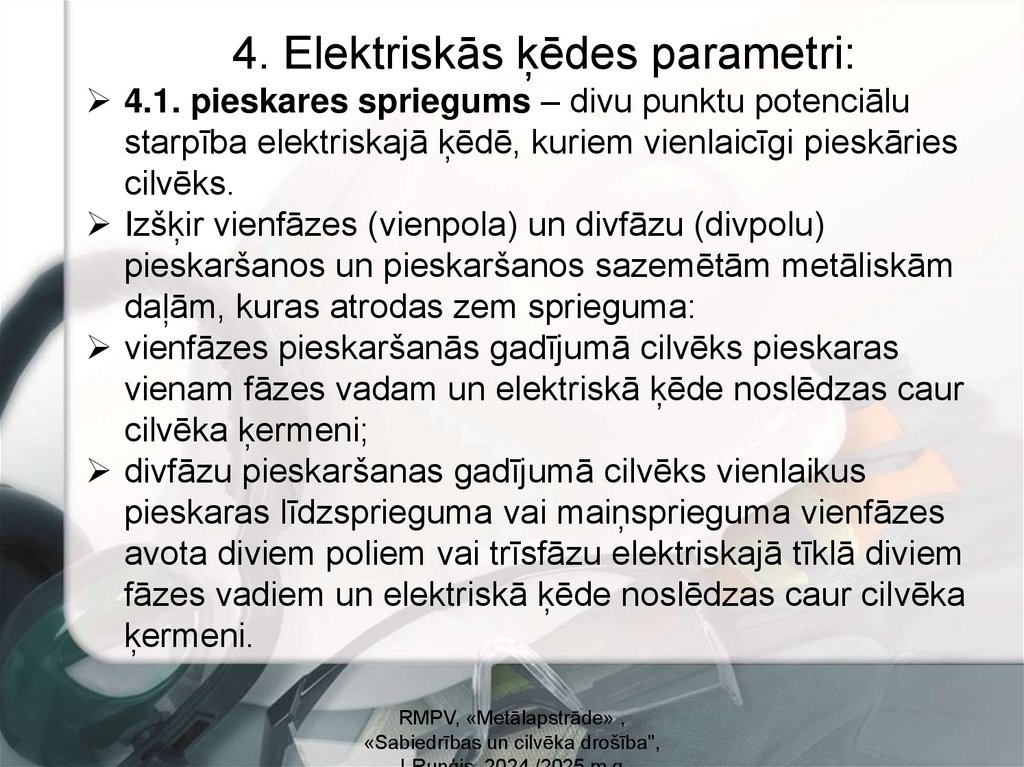

4. Elektriskās ķēdes parametri:
4.1. pieskares spriegums – divu punktu potenciālu
starpība elektriskajā ķēdē, kuriem vienlaicīgi pieskāries
cilvēks.
Izšķir vienfāzes (vienpola) un divfāzu (divpolu)
pieskaršanos un pieskaršanos sazemētām metāliskām
daļām, kuras atrodas zem sprieguma:
vienfāzes pieskaršanās gadījumā cilvēks pieskaras
vienam fāzes vadam un elektriskā ķēde noslēdzas caur
cilvēka ķermeni;
divfāzu pieskaršanas gadījumā cilvēks vienlaikus
pieskaras līdzsprieguma vai maiņsprieguma vienfāzes
avota diviem poliem vai trīsfāzu elektriskajā tīklā diviem
fāzes vadiem un elektriskā ķēde noslēdzas caur cilvēka
ķermeni.
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

30.

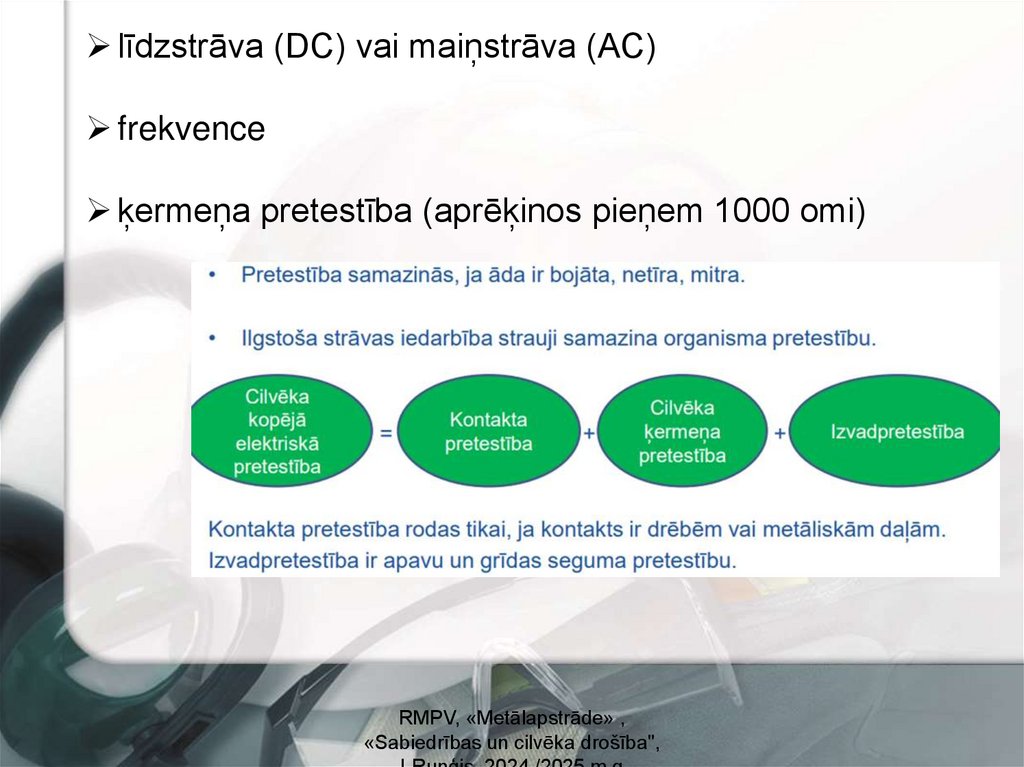

līdzstrāva (DC) vai maiņstrāva (AC)
frekvence
ķermeņa pretestība (aprēķinos pieņem 1000 omi)
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

31.

RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

32. Soļa spriegums

• Soļa spriegums - divu punktu potenciālu starpība, kas
atrodas uz zemes virsmas soļa attālumā viens no otra
strāvas noplūdes zonā.
• Pēc lieluma soļa spriegums mainās atkarībā no attāluma
līdz zemētājam:
soļa spriegums būs vislielākais, ja cilvēks ar vienu kāju
stāvēs uz zemētāja, bet otra kāja atradīsies soļa attālumā no
tā;
soļa spriegums samazināsies cilvēkam attālinoties no
zemētāja.
Soļa sprieguma bīstamība elektroiekārtās ar spriegumu līdz
1000V iespējama 5m rādiusā ap zemētāju, virs 1000V – 820m rādiusā ap zemētāju.
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

33.

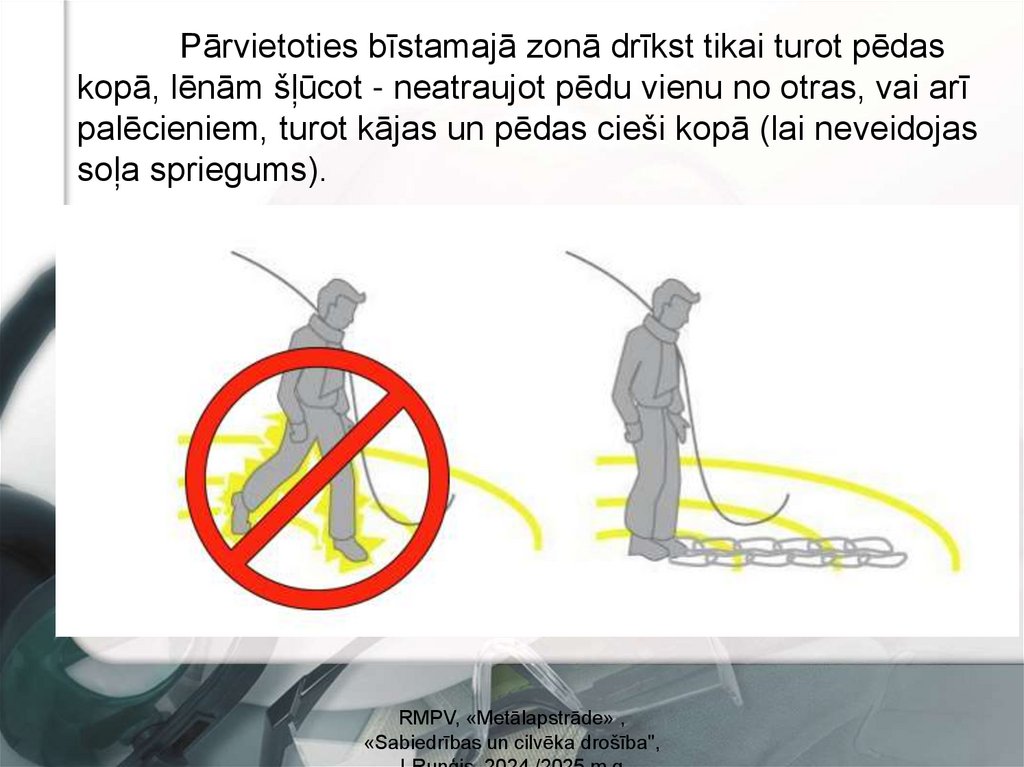

Pārvietoties bīstamajā zonā drīkst tikai turot pēdas
kopā, lēnām šļūcot - neatraujot pēdu vienu no otras, vai arī
palēcieniem, turot kājas un pēdas cieši kopā (lai neveidojas
soļa spriegums).
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

34.

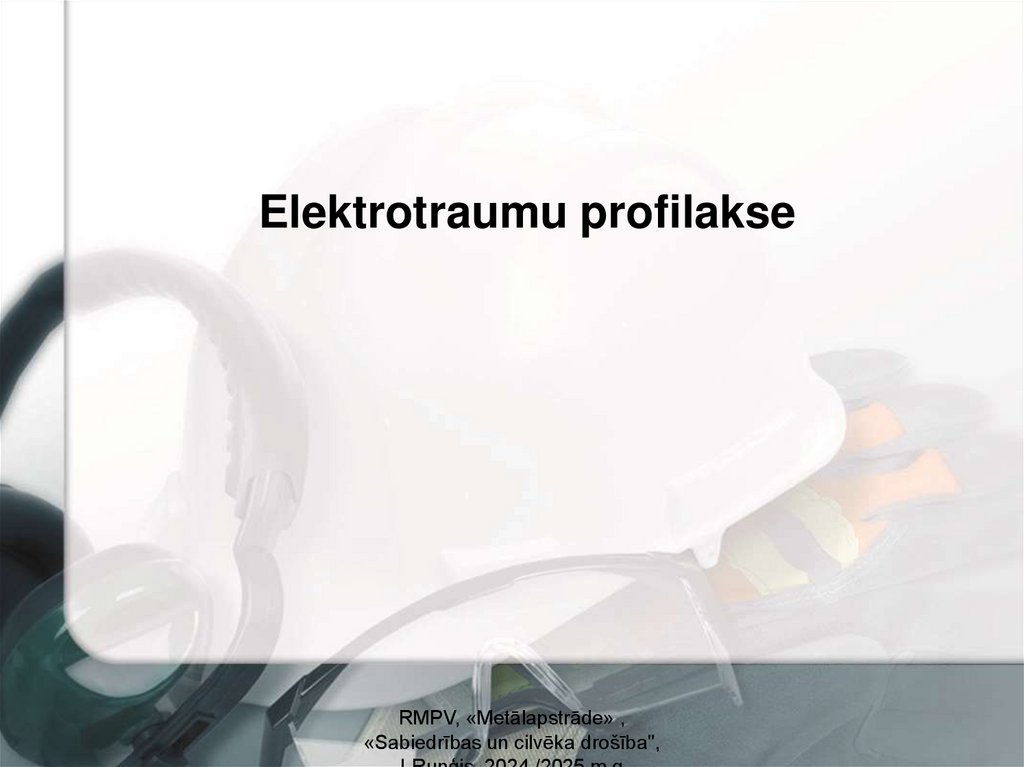

Elektrotraumu profilakse
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

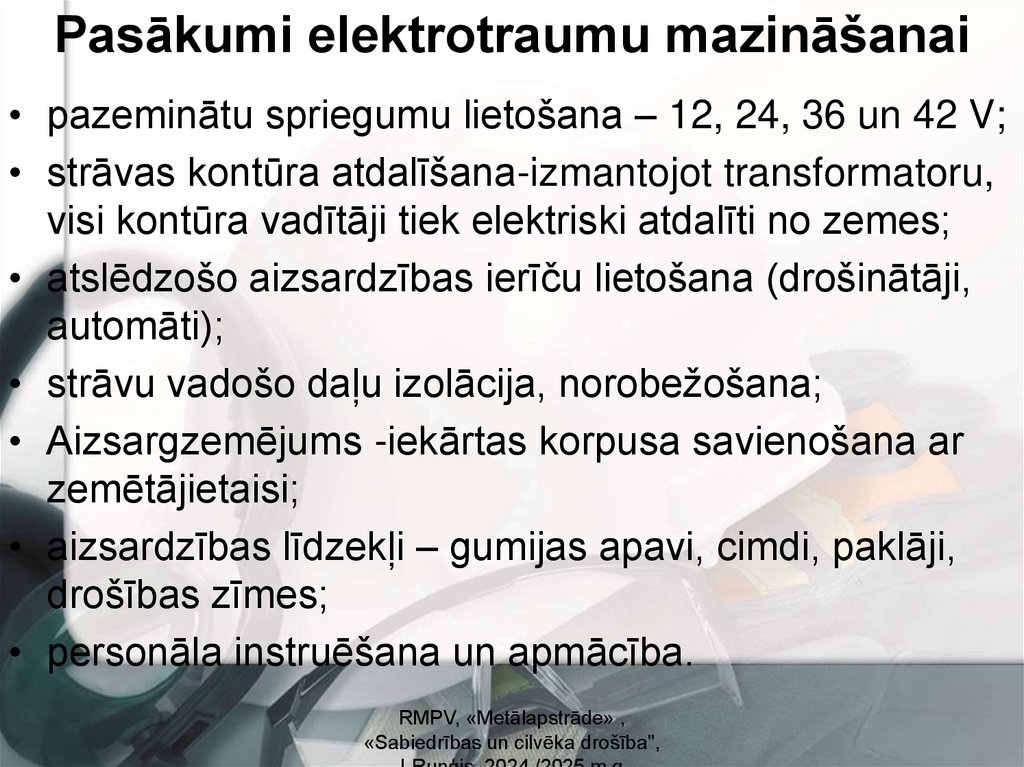

35. Pasākumi elektrotraumu mazināšanai

• pazeminātu spriegumu lietošana – 12, 24, 36 un 42 V;
• strāvas kontūra atdalīšana-izmantojot transformatoru,
visi kontūra vadītāji tiek elektriski atdalīti no zemes;
• atslēdzošo aizsardzības ierīču lietošana (drošinātāji,
automāti);
• strāvu vadošo daļu izolācija, norobežošana;
• Aizsargzemējums -iekārtas korpusa savienošana ar
zemētājietaisi;
• aizsardzības līdzekļi – gumijas apavi, cimdi, paklāji,
drošības zīmes;
• personāla instruēšana un apmācība.
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

36.

Noteikumi, strādājot ar
elektroierīcēm
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

37.

RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

38.

• Strādājot ar elektroierīcēm, jāievēro šādi noteikumi:
ieteicams izvēlēties ierīces ar dubulto vadu izolāciju;
• nestrādāt ar elektroierīcēm, ja ir slapjas rokas;
• nestrādājiet ar elektroierīcēm vietās, kur uz tām nokļūst
ūdens;
• nestrādāt ar bojātām elektroierīcēm;
• nestrādāt ar elektroinstrumentiem, kuriem bojāts pievada
vads;
• darba laikā vienmēr uzmanīt pievada vadu, lai tas netiktu
saspiests, pārgriezts vai citādi bojāts;
• nepieļaut vadu savīšanos un mezglu veidošanos tajos;
• atvienojot kontaktdakšu no kontaktligzdas, ar vienu roku
pieturēt kontaktligzdu, lai netiktu bojāts tās stiprinājums;
• atvienojot kontaktdakšu, turēt aiz korpusa, nevilkt aiz vada;
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

39.

• neveikt elektroiekārtu un citu elektroietaišu,
iedarbināšanas ietaišu, slēdžu, rozešu un
elektroinstalācijas remontu (to atļauts veikt tikai
darbiniekiem - elektriķiem, kuru pienākumos tas ietilpst);
ja ir aizdomas par elektroierīces bojājumu (piemēram,
neparasts troksnis, nepamatotas vibrācijas, jaudas
samazināšanās, dūmošana), nekavējoties atslēgt
elektroierīci no tīkla;
tīrot vai remontējot elektroierīces, tās atvienot no
elektriskā tīkla.
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

40.

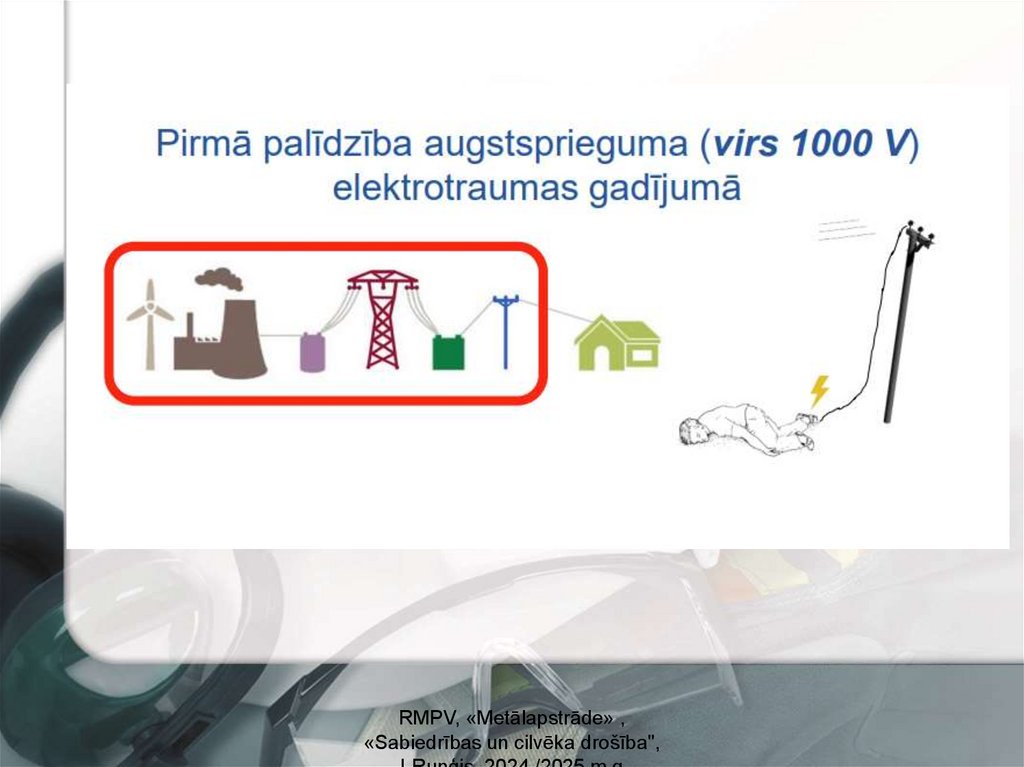

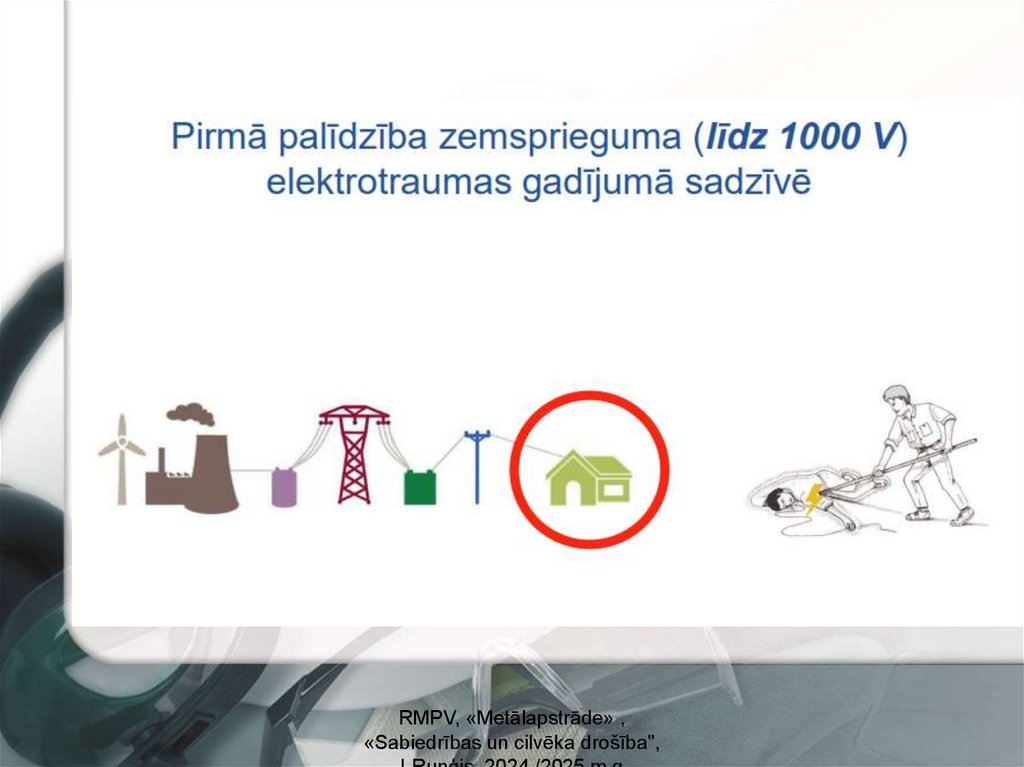

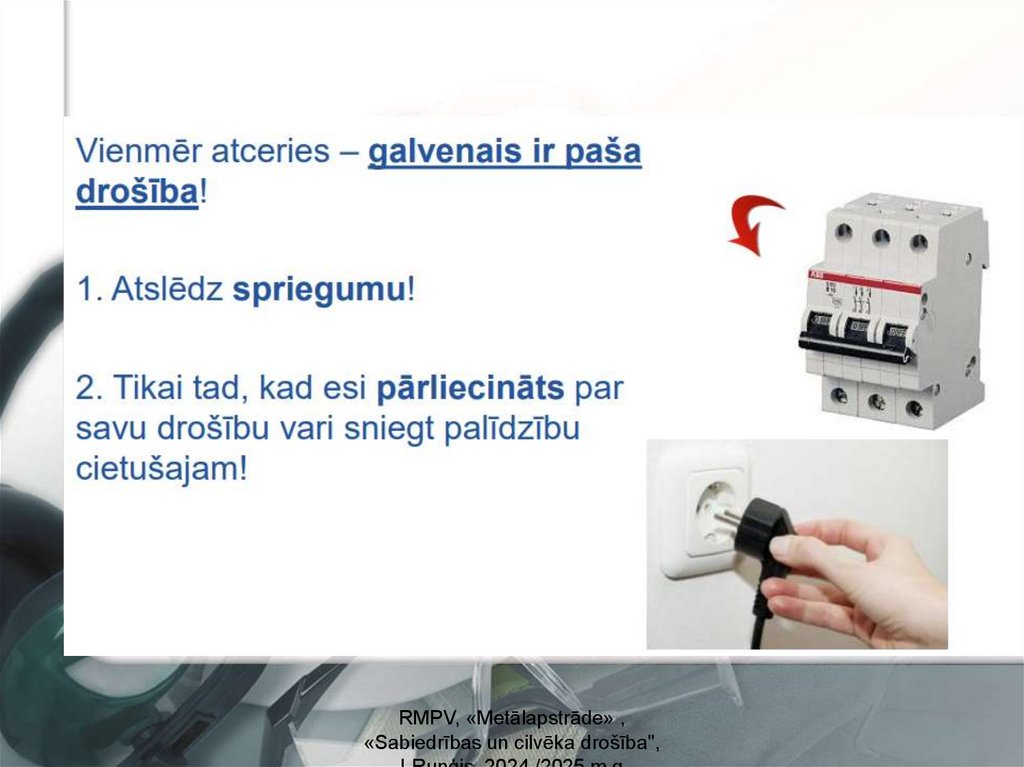

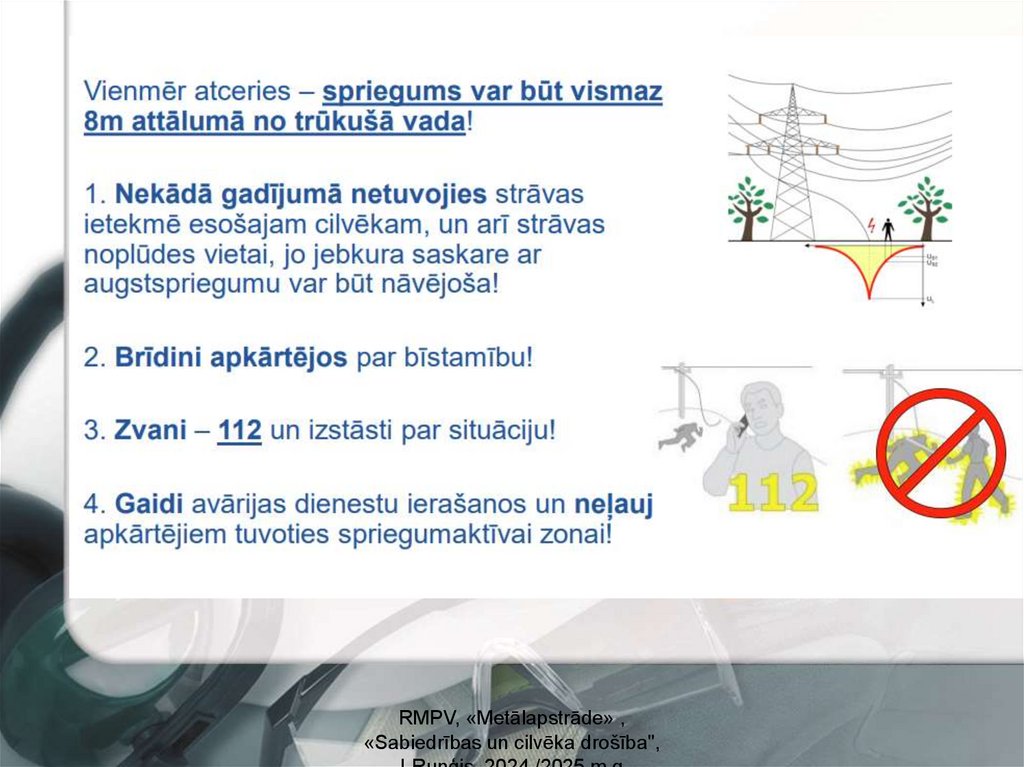

Palīdzības sniegšana
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

41.

RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

42.

RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

43.

RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

44.

RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

45.

RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

46.

Jebkurā gadījumā jāizsauc ātrā
medicīniskā palīdzība, jo, iespējams,
sākotnēji veselības traucējumi nav
jūtami!
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

47.

RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

48.

RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

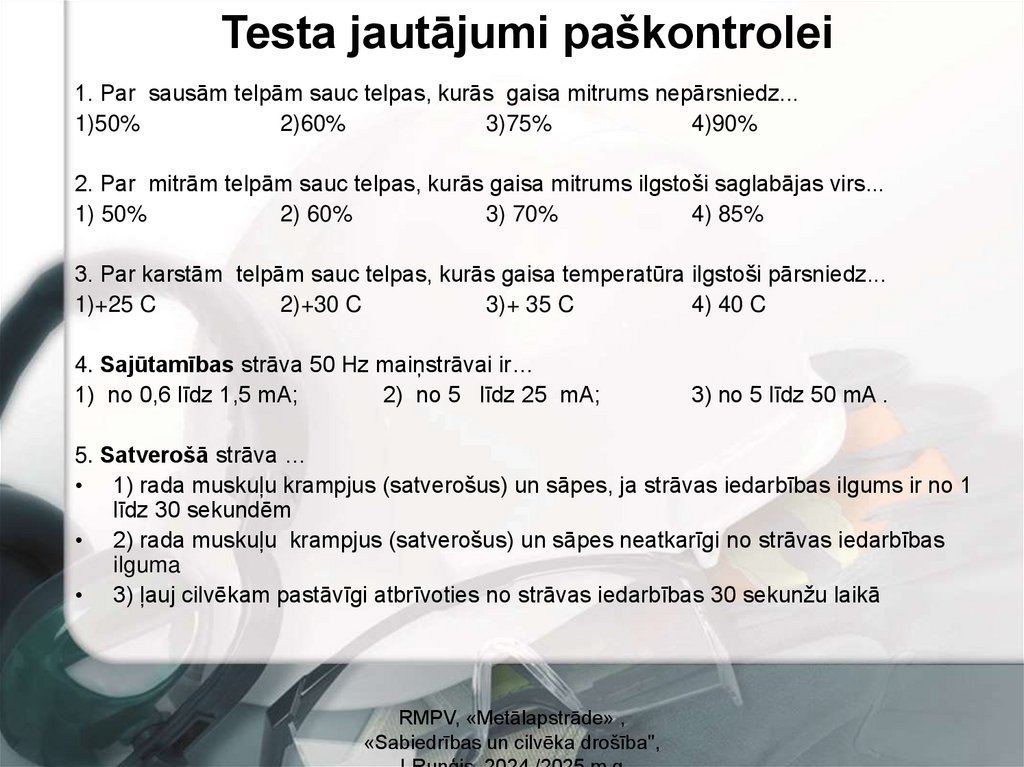

49. Testa jautājumi paškontrolei

1. Par sausām telpām sauc telpas, kurās gaisa mitrums nepārsniedz...
1)50%
2)60%
3)75%
4)90%
2. Par mitrām telpām sauc telpas, kurās gaisa mitrums ilgstoši saglabājas virs...
1) 50%
2) 60%
3) 70%
4) 85%
3. Par karstām telpām sauc telpas, kurās gaisa temperatūra ilgstoši pārsniedz...
1)+25 C
2)+30 C
3)+ 35 C
4) 40 C
4. Sajūtamības strāva 50 Hz maiņstrāvai ir…
1) no 0,6 līdz 1,5 mA;
2) no 5 līdz 25 mA;
3) no 5 līdz 50 mA .
5. Satverošā strāva …
• 1) rada muskuļu krampjus (satverošus) un sāpes, ja strāvas iedarbības ilgums ir no 1
līdz 30 sekundēm
• 2) rada muskuļu krampjus (satverošus) un sāpes neatkarīgi no strāvas iedarbības
ilguma
• 3) ļauj cilvēkam pastāvīgi atbrīvoties no strāvas iedarbības 30 sekunžu laikā
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

50.

6. Nāvējošā strāva ir…
1) mazākais strāvas stiprums, kas rada sirds fibrilāciju;
2) mazākais strāvas stiprums, kas rada elpošanas paralīzi un muskuļu
krampjus (satverošā strāvas iedarbība);
3) mazākais strāvas stiprums, kas rada sirds fibrilāciju un elpošanas
paralīzi, ja iedarbības ilgums ir no 0,5 līdz 3 sekundēm.
7. Kāda ir nāvējošās strāvas zemākā robeža 50 Hz maiņstrāvai?
1)5 A; 2)1A; 3)300mA;
4)100mA;
5) 80mA.
8. Kā vērtēt telpas no elektrobīstamības viedokļa, kurās ir betona grīdas
un relatīvais gaisa mitrums ilgstoši pārsniedz 70 %?
1) telpas, kurās ir paaugstināts gaisa mitrums
2) mitras telpas
3) telpas bez paaugstinātas elektrobīstamības
4) sevišķi bīstamas telpas
5) telpas ar paaugstinātu elektrobīstamību
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",

51.

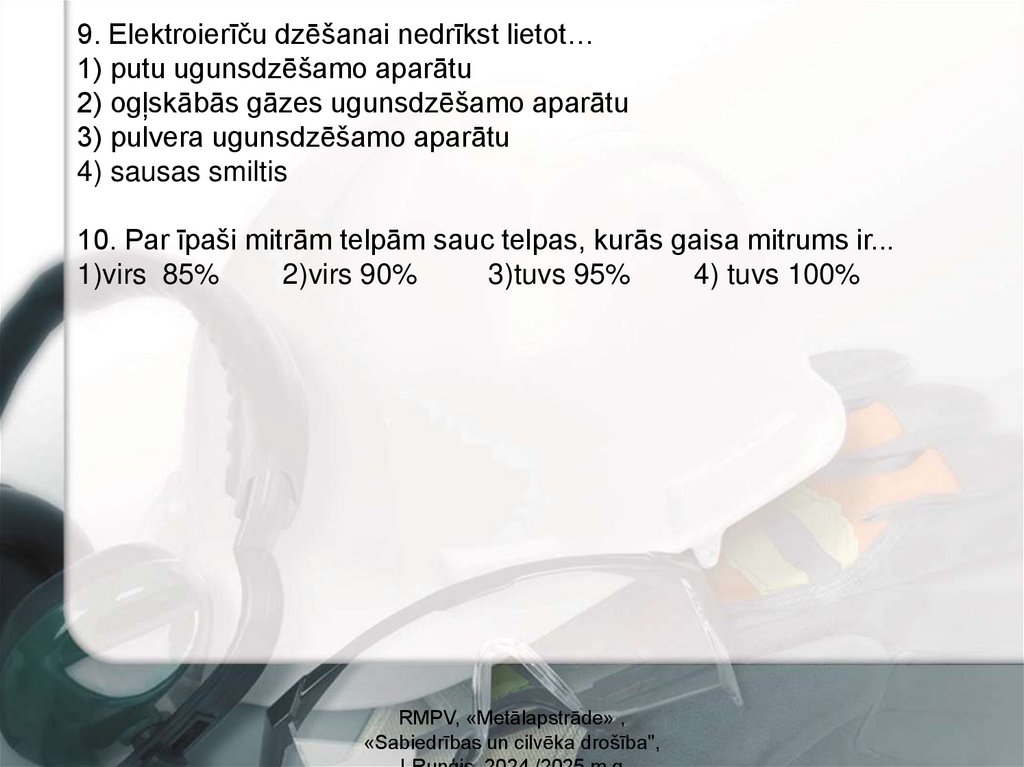

9. Elektroierīču dzēšanai nedrīkst lietot…
1) putu ugunsdzēšamo aparātu
2) ogļskābās gāzes ugunsdzēšamo aparātu
3) pulvera ugunsdzēšamo aparātu
4) sausas smiltis
10. Par īpaši mitrām telpām sauc telpas, kurās gaisa mitrums ir...
1)virs 85%
2)virs 90%
3)tuvs 95%
4) tuvs 100%
RMPV, «Metālapstrāde» ,
«Sabiedrības un cilvēka drošība",
