Лекция 4.1

1.

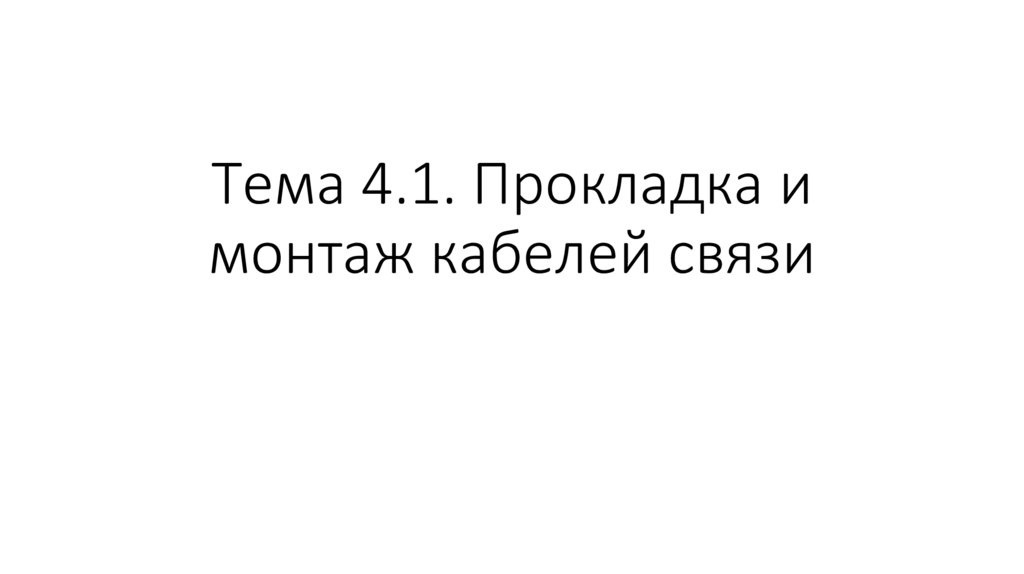

Тема 4.1. Прокладка и
монтаж кабелей связи

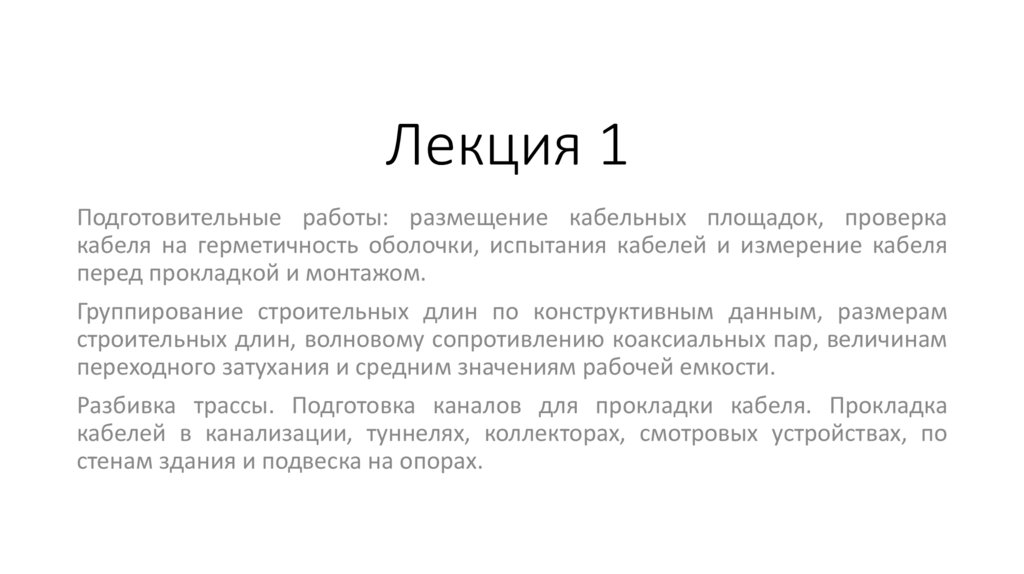

2.

Лекция 1
Подготовительные работы: размещение кабельных площадок, проверка
кабеля на герметичность оболочки, испытания кабелей и измерение кабеля
перед прокладкой и монтажом.
Группирование строительных длин по конструктивным данным, размерам
строительных длин, волновому сопротивлению коаксиальных пар, величинам
переходного затухания и средним значениям рабочей емкости.
Разбивка трассы. Подготовка каналов для прокладки кабеля. Прокладка
кабелей в канализации, туннелях, коллекторах, смотровых устройствах, по
стенам здания и подвеска на опорах.

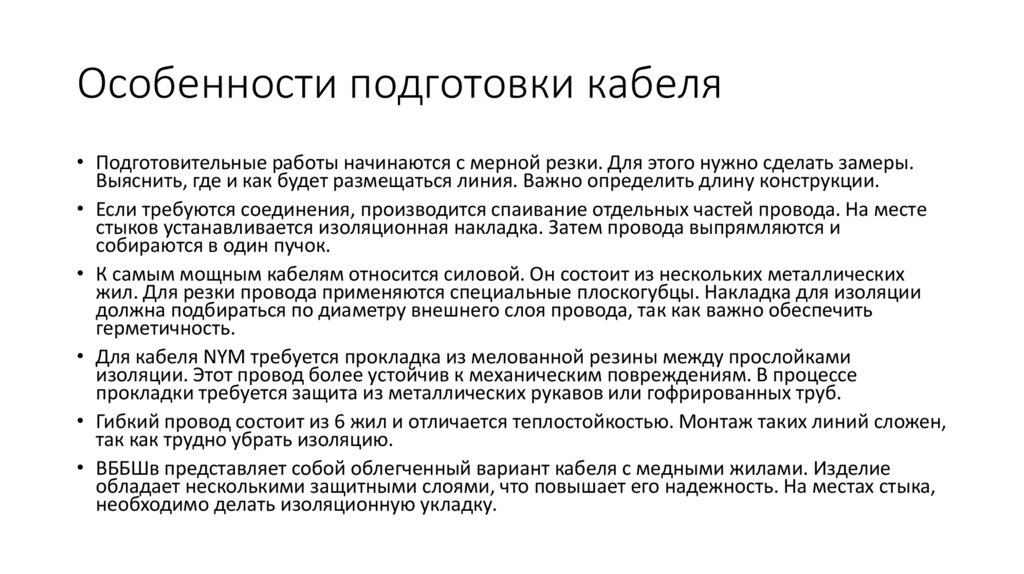

3.

Особенности подготовки кабеля
• Подготовительные работы начинаются с мерной резки. Для этого нужно сделать замеры.
Выяснить, где и как будет размещаться линия. Важно определить длину конструкции.
• Если требуются соединения, производится спаивание отдельных частей провода. На месте
стыков устанавливается изоляционная накладка. Затем провода выпрямляются и
собираются в один пучок.
• К самым мощным кабелям относится силовой. Он состоит из нескольких металлических
жил. Для резки провода применяются специальные плоскогубцы. Накладка для изоляции
должна подбираться по диаметру внешнего слоя провода, так как важно обеспечить
герметичность.
• Для кабеля NYM требуется прокладка из мелованной резины между прослойками
изоляции. Этот провод более устойчив к механическим повреждениям. В процессе
прокладки требуется защита из металлических рукавов или гофрированных труб.
• Гибкий провод состоит из 6 жил и отличается теплостойкостью. Монтаж таких линий сложен,
так как трудно убрать изоляцию.
• ВББШв представляет собой облегченный вариант кабеля с медными жилами. Изделие
обладает несколькими защитными слоями, что повышает его надежность. На местах стыка,
необходимо делать изоляционную укладку.

4.

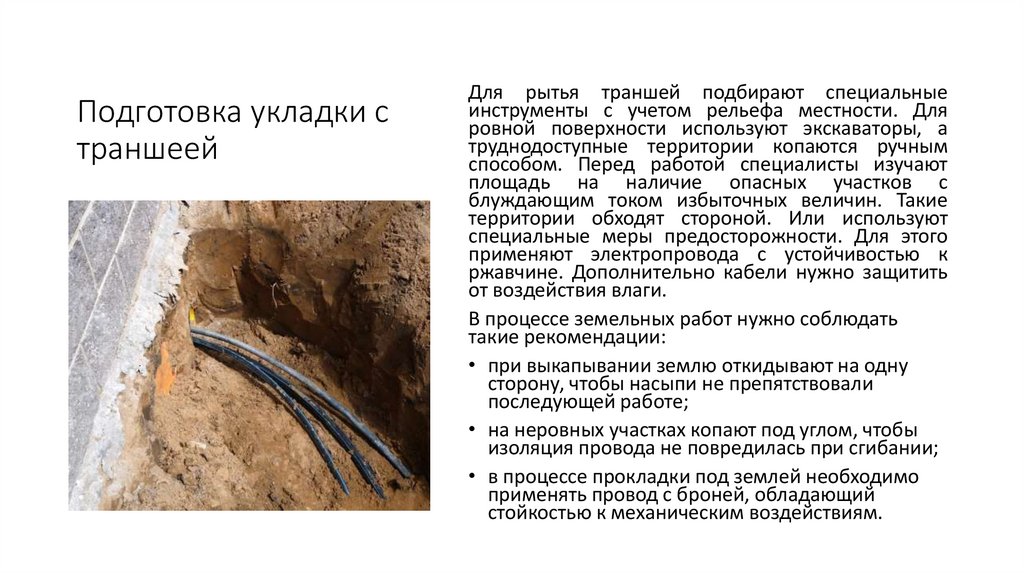

Подготовка укладки с
траншеей
Для рытья траншей подбирают специальные
инструменты с учетом рельефа местности. Для
ровной поверхности используют экскаваторы, а
труднодоступные территории копаются ручным
способом. Перед работой специалисты изучают
площадь на наличие опасных участков с
блуждающим током избыточных величин. Такие
территории обходят стороной. Или используют
специальные меры предосторожности. Для этого
применяют электропровода с устойчивостью к
ржавчине. Дополнительно кабели нужно защитить
от воздействия влаги.
В процессе земельных работ нужно соблюдать
такие рекомендации:
• при выкапывании землю откидывают на одну
сторону, чтобы насыпи не препятствовали
последующей работе;
• на неровных участках копают под углом, чтобы
изоляция провода не повредилась при сгибании;
• в процессе прокладки под землей необходимо
применять провод с броней, обладающий
стойкостью к механическим воздействиям.

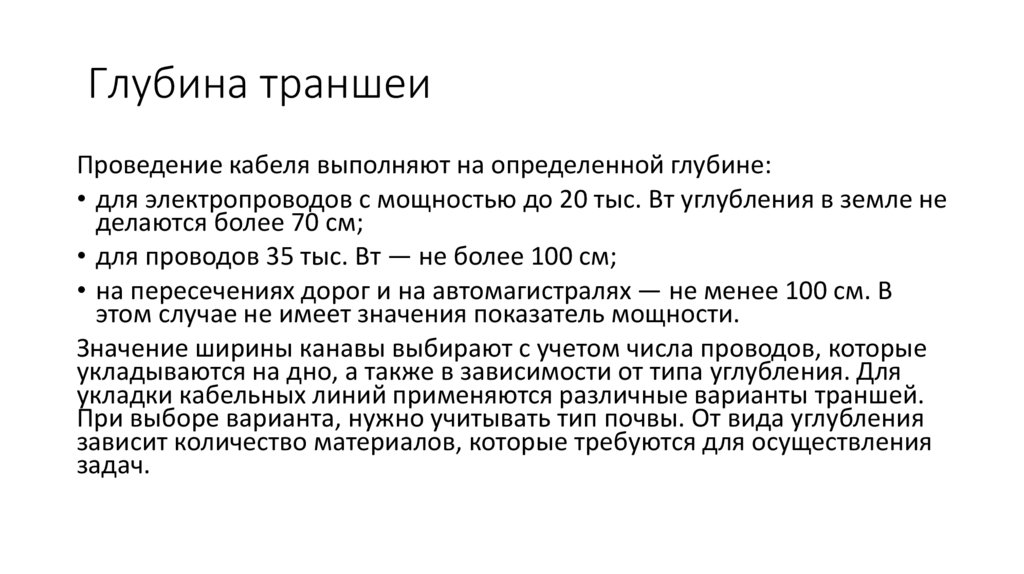

5.

Глубина траншеи
Проведение кабеля выполняют на определенной глубине:
• для электропроводов с мощностью до 20 тыс. Вт углубления в земле не
делаются более 70 см;
• для проводов 35 тыс. Вт — не более 100 см;
• на пересечениях дорог и на автомагистралях — не менее 100 см. В
этом случае не имеет значения показатель мощности.
Значение ширины канавы выбирают с учетом числа проводов, которые
укладываются на дно, а также в зависимости от типа углубления. Для
укладки кабельных линий применяются различные варианты траншей.
При выборе варианта, нужно учитывать тип почвы. От вида углубления
зависит количество материалов, которые требуются для осуществления
задач.

6.

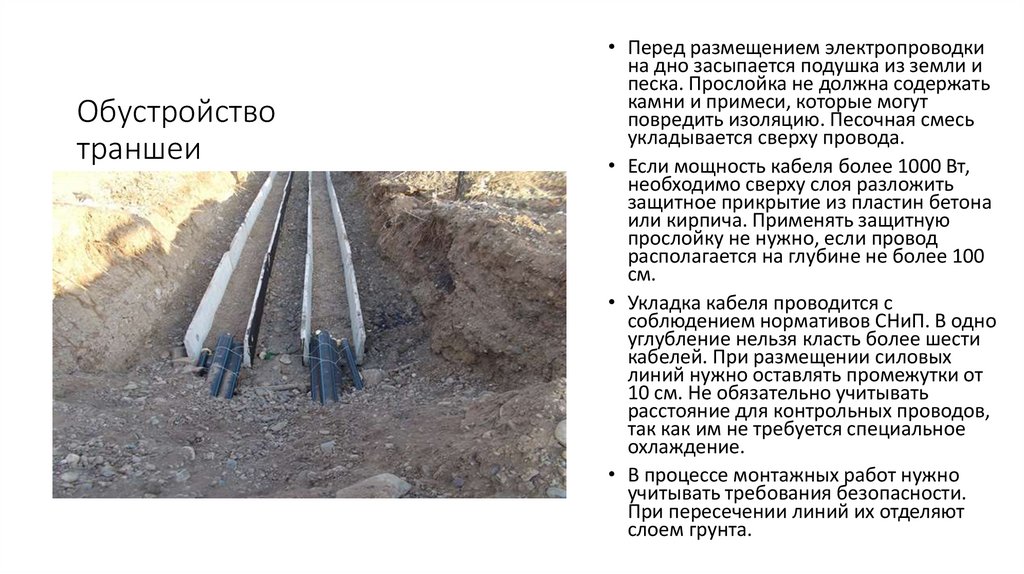

Обустройство
траншеи
• Перед размещением электропроводки
на дно засыпается подушка из земли и
песка. Прослойка не должна содержать
камни и примеси, которые могут
повредить изоляцию. Песочная смесь
укладывается сверху провода.
• Если мощность кабеля более 1000 Вт,
необходимо сверху слоя разложить
защитное прикрытие из пластин бетона
или кирпича. Применять защитную
прослойку не нужно, если провод
располагается на глубине не более 100
см.
• Укладка кабеля проводится с
соблюдением нормативов СНиП. В одно
углубление нельзя класть более шести
кабелей. При размещении силовых
линий нужно оставлять промежутки от
10 см. Не обязательно учитывать
расстояние для контрольных проводов,
так как им не требуется специальное
охлаждение.
• В процессе монтажных работ нужно
учитывать требования безопасности.
При пересечении линий их отделяют
слоем грунта.

7.

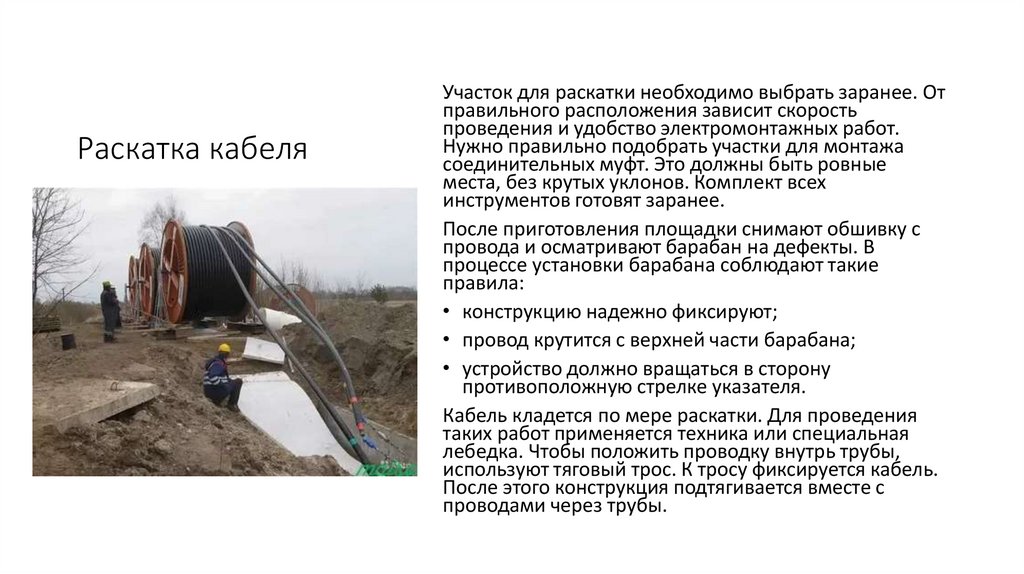

Раскатка кабеля
Участок для раскатки необходимо выбрать заранее. От
правильного расположения зависит скорость
проведения и удобство электромонтажных работ.
Нужно правильно подобрать участки для монтажа
соединительных муфт. Это должны быть ровные
места, без крутых уклонов. Комплект всех
инструментов готовят заранее.
После приготовления площадки снимают обшивку с
провода и осматривают барабан на дефекты. В
процессе установки барабана соблюдают такие
правила:
• конструкцию надежно фиксируют;
• провод крутится с верхней части барабана;
• устройство должно вращаться в сторону
противоположную стрелке указателя.
Кабель кладется по мере раскатки. Для проведения
таких работ применяется техника или специальная
лебедка. Чтобы положить проводку внутрь трубы,
используют тяговый трос. К тросу фиксируется кабель.
После этого конструкция подтягивается вместе с
проводами через трубы.

8.

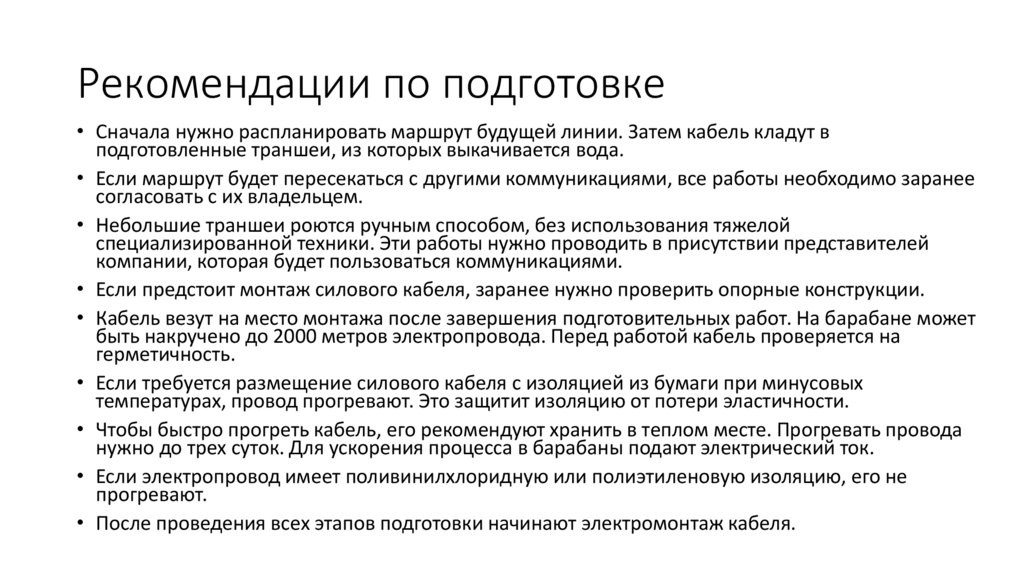

Рекомендации по подготовке
• Сначала нужно распланировать маршрут будущей линии. Затем кабель кладут в
подготовленные траншеи, из которых выкачивается вода.
• Если маршрут будет пересекаться с другими коммуникациями, все работы необходимо заранее
согласовать с их владельцем.
• Небольшие траншеи роются ручным способом, без использования тяжелой
специализированной техники. Эти работы нужно проводить в присутствии представителей
компании, которая будет пользоваться коммуникациями.
• Если предстоит монтаж силового кабеля, заранее нужно проверить опорные конструкции.
• Кабель везут на место монтажа после завершения подготовительных работ. На барабане может
быть накручено до 2000 метров электропровода. Перед работой кабель проверяется на
герметичность.
• Если требуется размещение силового кабеля с изоляцией из бумаги при минусовых
температурах, провод прогревают. Это защитит изоляцию от потери эластичности.
• Чтобы быстро прогреть кабель, его рекомендуют хранить в теплом месте. Прогревать провода
нужно до трех суток. Для ускорения процесса в барабаны подают электрический ток.
• Если электропровод имеет поливинилхлоридную или полиэтиленовую изоляцию, его не
прогревают.
• После проведения всех этапов подготовки начинают электромонтаж кабеля.

9.

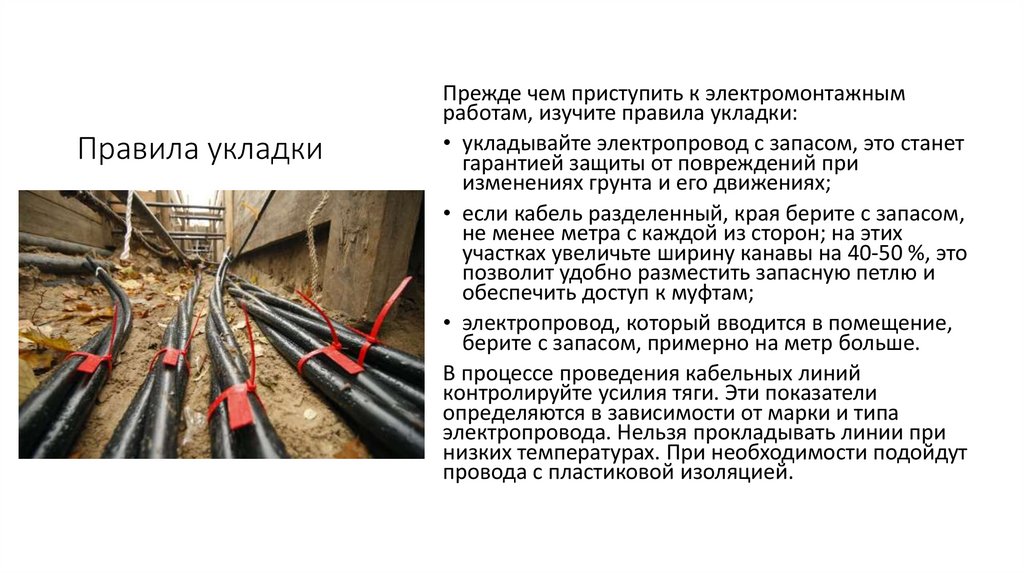

Правила укладки
Прежде чем приступить к электромонтажным
работам, изучите правила укладки:
• укладывайте электропровод с запасом, это станет
гарантией защиты от повреждений при
изменениях грунта и его движениях;
• если кабель разделенный, края берите с запасом,
не менее метра с каждой из сторон; на этих
участках увеличьте ширину канавы на 40-50 %, это
позволит удобно разместить запасную петлю и
обеспечить доступ к муфтам;
• электропровод, который вводится в помещение,
берите с запасом, примерно на метр больше.
В процессе проведения кабельных линий
контролируйте усилия тяги. Эти показатели
определяются в зависимости от марки и типа
электропровода. Нельзя прокладывать линии при
низких температурах. При необходимости подойдут
провода с пластиковой изоляцией.

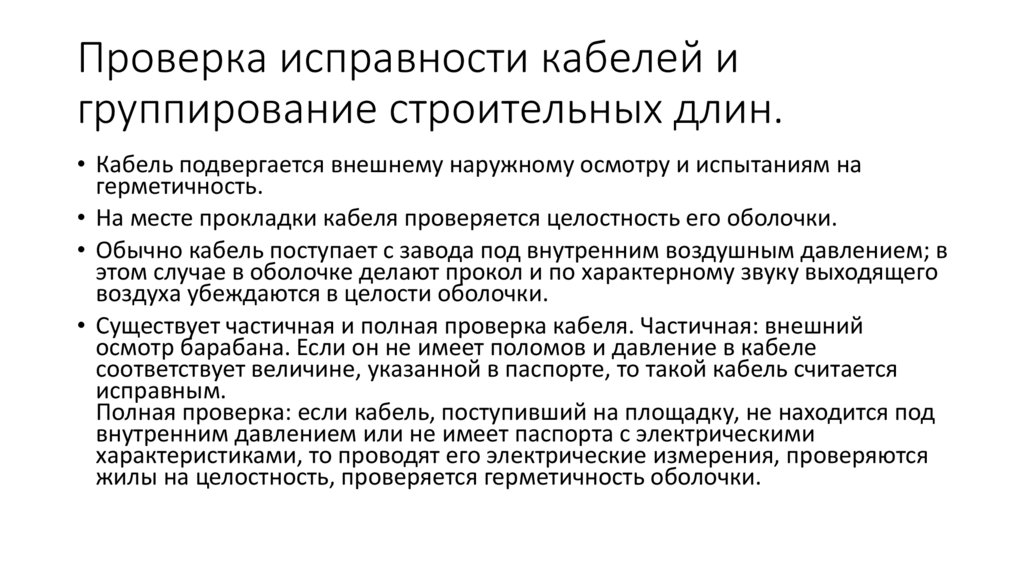

10.

Проверка исправности кабелей и
группирование строительных длин.
• Кабель подвергается внешнему наружному осмотру и испытаниям на
герметичность.
• На месте прокладки кабеля проверяется целостность его оболочки.
• Обычно кабель поступает с завода под внутренним воздушным давлением; в
этом случае в оболочке делают прокол и по характерному звуку выходящего
воздуха убеждаются в целости оболочки.
• Существует частичная и полная проверка кабеля. Частичная: внешний
осмотр барабана. Если он не имеет поломов и давление в кабеле
соответствует величине, указанной в паспорте, то такой кабель считается
исправным.
Полная проверка: если кабель, поступивший на площадку, не находится под
внутренним давлением или не имеет паспорта с электрическими
характеристиками, то проводят его электрические измерения, проверяются
жилы на целостность, проверяется герметичность оболочки.

11.

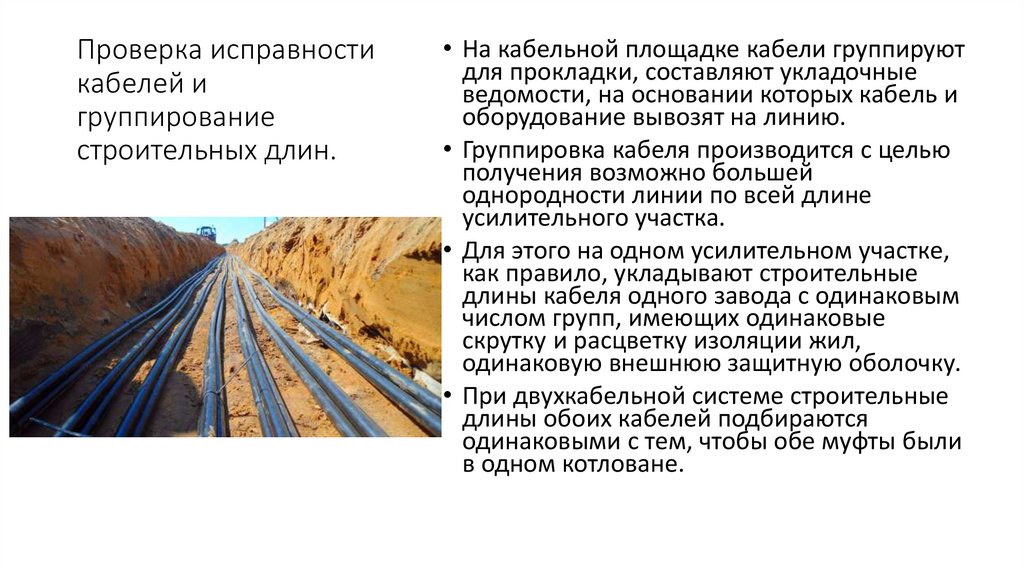

Проверка исправности
кабелей и
группирование
строительных длин.
• На кабельной площадке кабели группируют
для прокладки, составляют укладочные
ведомости, на основании которых кабель и
оборудование вывозят на линию.
• Группировка кабеля производится с целью
получения возможно большей
однородности линии по всей длине
усилительного участка.
• Для этого на одном усилительном участке,
как правило, укладывают строительные
длины кабеля одного завода с одинаковым
числом групп, имеющих одинаковые
скрутку и расцветку изоляции жил,
одинаковую внешнюю защитную оболочку.
• При двухкабельной системе строительные
длины обоих кабелей подбираются
одинаковыми с тем, чтобы обе муфты были
в одном котловане.

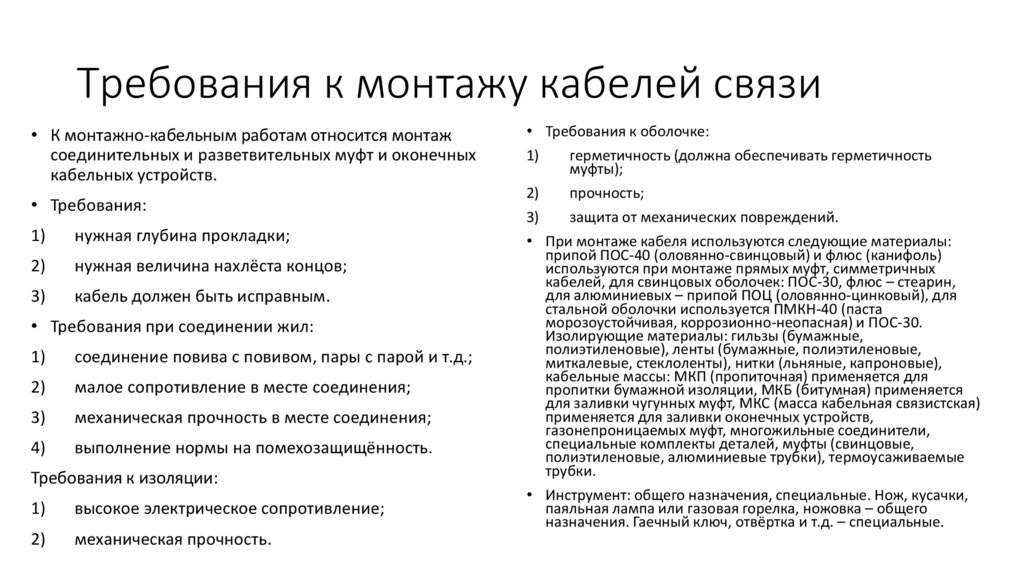

12.

Требования к монтажу кабелей связи
• К монтажно-кабельным работам относится монтаж
соединительных и разветвительных муфт и оконечных
кабельных устройств.
• Требования:
1)
нужная глубина прокладки;
2)
нужная величина нахлёста концов;
3)
кабель должен быть исправным.
• Требования при соединении жил:
1)
соединение повива с повивом, пары с парой и т.д.;
2)
малое сопротивление в месте соединения;
3)
механическая прочность в месте соединения;
4)
выполнение нормы на помехозащищённость.
Требования к изоляции:
1)
высокое электрическое сопротивление;
2)
механическая прочность.
• Требования к оболочке:
1)
герметичность (должна обеспечивать герметичность
муфты);
2)
прочность;
3)
защита от механических повреждений.
• При монтаже кабеля используются следующие материалы:
припой ПОС-40 (оловянно-свинцовый) и флюс (канифоль)
используются при монтаже прямых муфт, симметричных
кабелей, для свинцовых оболочек: ПОС-30, флюс – стеарин,
для алюминиевых – припой ПОЦ (оловянно-цинковый), для
стальной оболочки используется ПМКН-40 (паста
морозоустойчивая, коррозионно-неопасная) и ПОС-30.
Изолирующие материалы: гильзы (бумажные,
полиэтиленовые), ленты (бумажные, полиэтиленовые,
миткалевые, стеклоленты), нитки (льняные, капроновые),
кабельные массы: МКП (пропиточная) применяется для
пропитки бумажной изоляции, МКБ (битумная) применяется
для заливки чугунных муфт, МКС (масса кабельная связистская)
применяется для заливки оконечных устройств,
газонепроницаемых муфт, многожильные соединители,
специальные комплекты деталей, муфты (свинцовые,
полиэтиленовые, алюминиевые трубки), термоусаживаемые
трубки.
• Инструмент: общего назначения, специальные. Нож, кусачки,
паяльная лампа или газовая горелка, ножовка – общего
назначения. Гаечный ключ, отвёртка и т.д. – специальные.

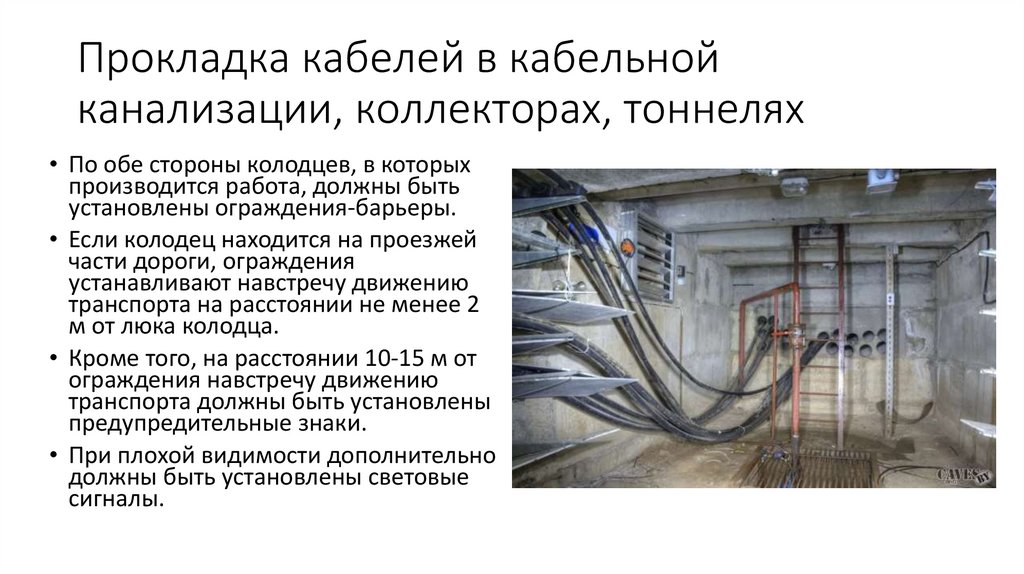

13.

Прокладка кабелей в кабельной
канализации, коллекторах, тоннелях
• По обе стороны колодцев, в которых
производится работа, должны быть
установлены ограждения-барьеры.
• Если колодец находится на проезжей
части дороги, ограждения
устанавливают навстречу движению
транспорта на расстоянии не менее 2
м от люка колодца.
• Кроме того, на расстоянии 10-15 м от
ограждения навстречу движению
транспорта должны быть установлены
предупредительные знаки.
• При плохой видимости дополнительно
должны быть установлены световые
сигналы.

14.

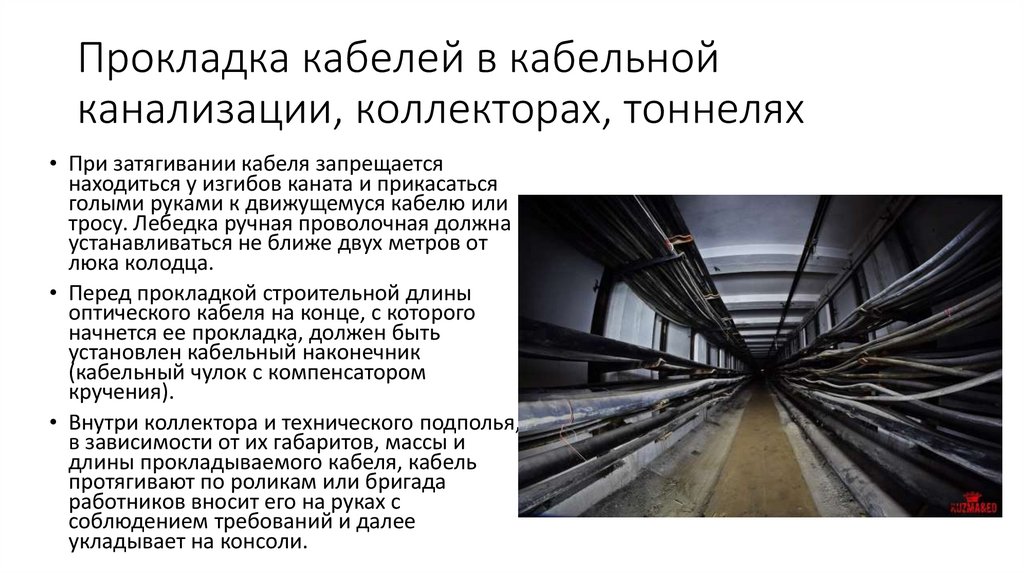

Прокладка кабелей в кабельной
канализации, коллекторах, тоннелях
• При затягивании кабеля запрещается
находиться у изгибов каната и прикасаться
голыми руками к движущемуся кабелю или
тросу. Лебедка ручная проволочная должна
устанавливаться не ближе двух метров от
люка колодца.
• Перед прокладкой строительной длины
оптического кабеля на конце, с которого
начнется ее прокладка, должен быть
установлен кабельный наконечник
(кабельный чулок с компенсатором
кручения).
• Внутри коллектора и технического подполья,
в зависимости от их габаритов, массы и
длины прокладываемого кабеля, кабель
протягивают по роликам или бригада
работников вносит его на руках с
соблюдением требований и далее
укладывает на консоли.
