Педаль перегруза для электрогитары

1.

Педаль перегруза для
электрогитары

2.

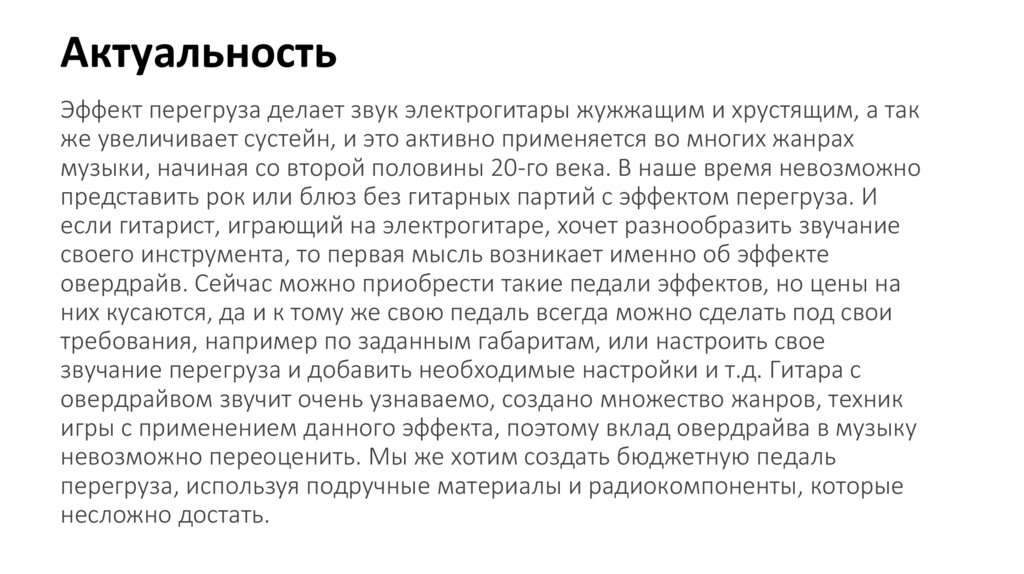

Актуальность
Эффект перегруза делает звук электрогитары жужжащим и хрустящим, а так
же увеличивает сустейн, и это активно применяется во многих жанрах
музыки, начиная со второй половины 20-го века. В наше время невозможно
представить рок или блюз без гитарных партий с эффектом перегруза. И
если гитарист, играющий на электрогитаре, хочет разнообразить звучание
своего инструмента, то первая мысль возникает именно об эффекте
овердрайв. Сейчас можно приобрести такие педали эффектов, но цены на
них кусаются, да и к тому же свою педаль всегда можно сделать под свои
требования, например по заданным габаритам, или настроить свое
звучание перегруза и добавить необходимые настройки и т.д. Гитара с
овердрайвом звучит очень узнаваемо, создано множество жанров, техник
игры с применением данного эффекта, поэтому вклад овердрайва в музыку
невозможно переоценить. Мы же хотим создать бюджетную педаль
перегруза, используя подручные материалы и радиокомпоненты, которые
несложно достать.

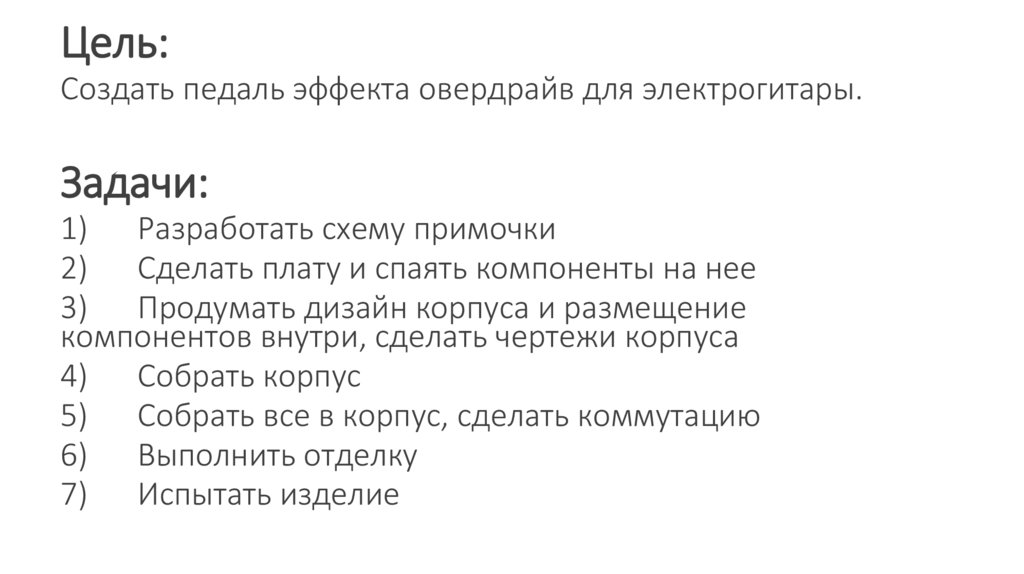

3.

Цель:
Создать педаль эффекта овердрайв для электрогитары.
Задачи:

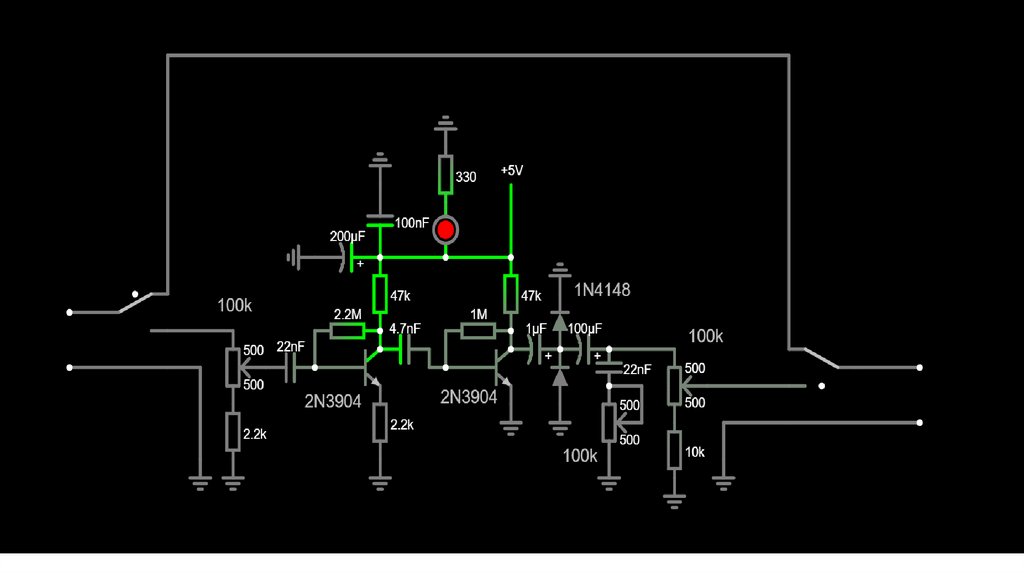

1) Разработать схему примочки
2) Сделать плату и спаять компоненты на нее
3) Продумать дизайн корпуса и размещение
компонентов внутри, сделать чертежи корпуса
4) Собрать корпус
5) Собрать все в корпус, сделать коммутацию
6) Выполнить отделку
7) Испытать изделие

4.

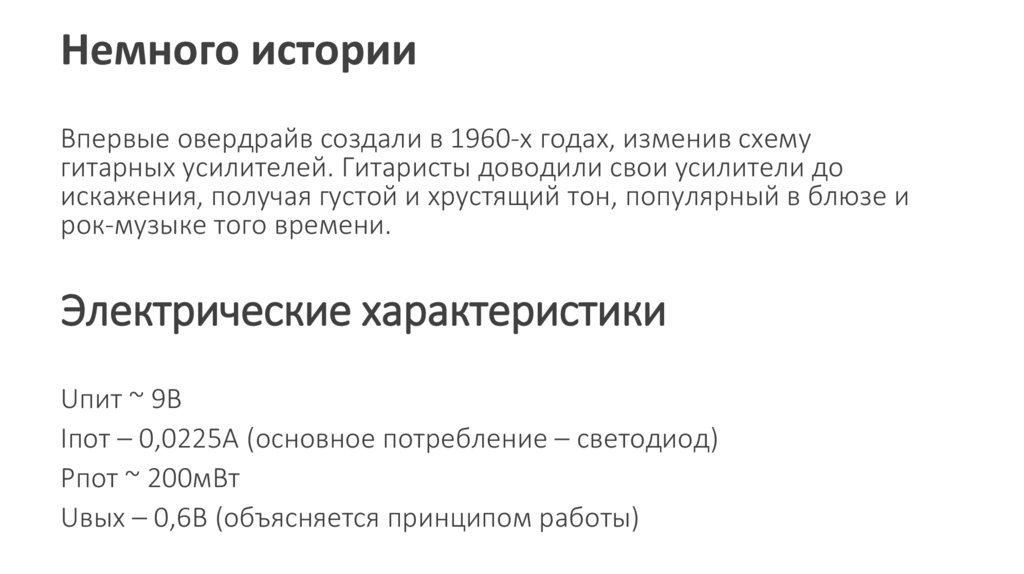

Немного истории
Впервые овердрайв создали в 1960-х годах, изменив схему
гитарных усилителей. Гитаристы доводили свои усилители до
искажения, получая густой и хрустящий тон, популярный в блюзе и
рок-музыке того времени.
Электрические характеристики
Uпит ~ 9В
Iпот – 0,0225А (основное потребление – светодиод)
Рпот ~ 200мВт
Uвых – 0,6В (объясняется принципом работы)

5.

6.

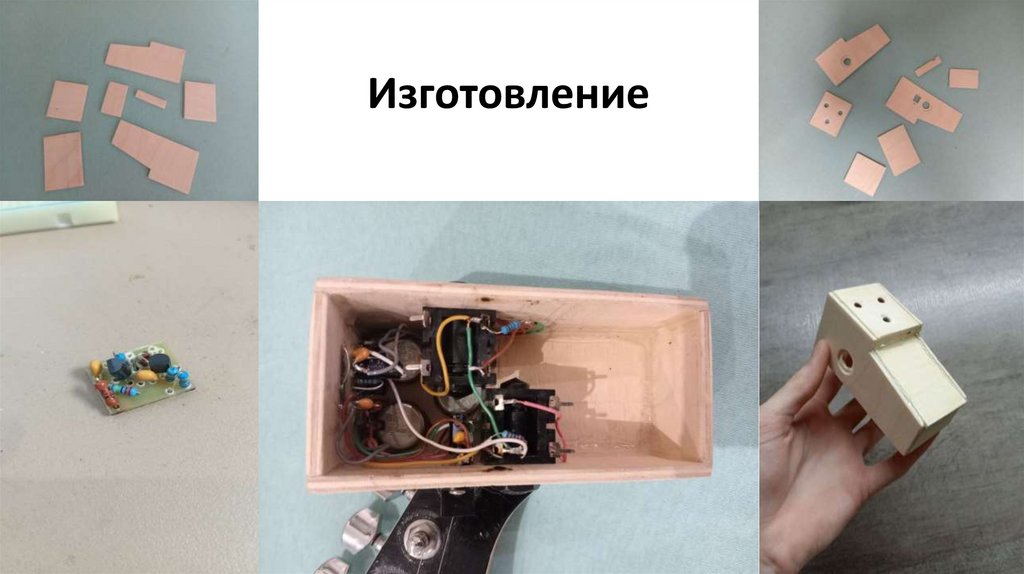

Изготовление

7.

Результат

8.

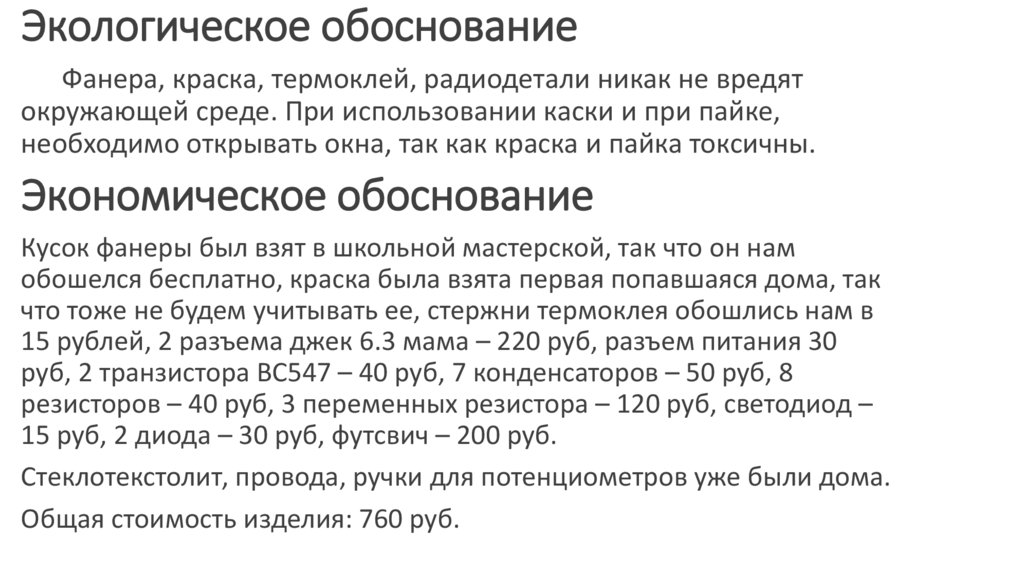

Экологическое обоснование
Фанера, краска, термоклей, радиодетали никак не вредят
окружающей среде. При использовании каски и при пайке,
необходимо открывать окна, так как краска и пайка токсичны.
Экономическое обоснование
Кусок фанеры был взят в школьной мастерской, так что он нам
обошелся бесплатно, краска была взята первая попавшаяся дома, так
что тоже не будем учитывать ее, стержни термоклея обошлись нам в
15 рублей, 2 разъема джек 6.3 мама – 220 руб, разъем питания 30
руб, 2 транзистора BC547 – 40 руб, 7 конденсаторов – 50 руб, 8
резисторов – 40 руб, 3 переменных резистора – 120 руб, светодиод –
15 руб, 2 диода – 30 руб, футсвич – 200 руб.
Стеклотекстолит, провода, ручки для потенциометров уже были дома.
Общая стоимость изделия: 760 руб.

9.

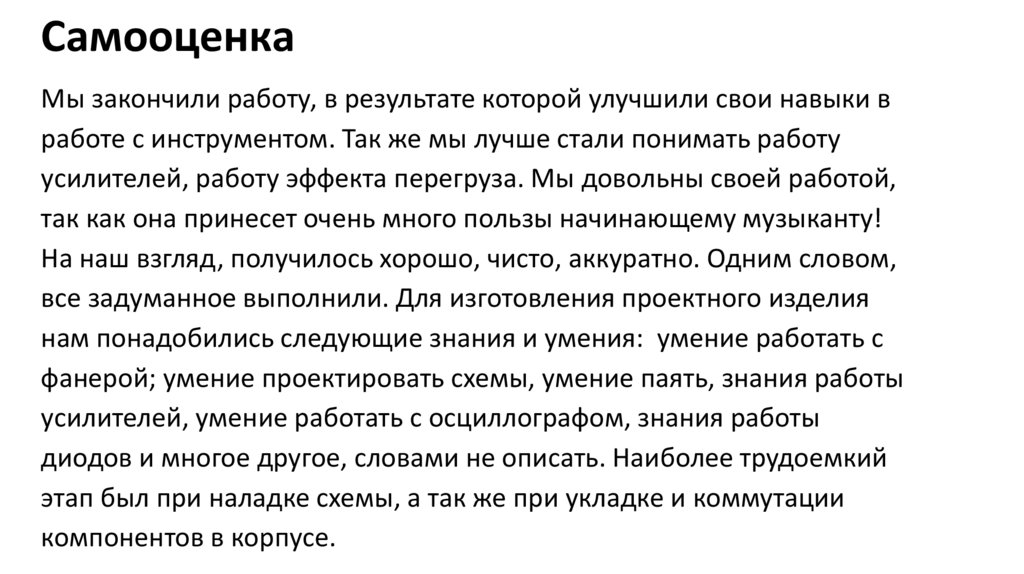

Самооценка
Мы закончили работу, в результате которой улучшили свои навыки в
работе с инструментом. Так же мы лучше стали понимать работу
усилителей, работу эффекта перегруза. Мы довольны своей работой,
так как она принесет очень много пользы начинающему музыканту!
На наш взгляд, получилось хорошо, чисто, аккуратно. Одним словом,
все задуманное выполнили. Для изготовления проектного изделия
нам понадобились следующие знания и умения: умение работать с
фанерой; умение проектировать схемы, умение паять, знания работы
усилителей, умение работать с осциллографом, знания работы
диодов и многое другое, словами не описать. Наиболее трудоемкий
этап был при наладке схемы, а так же при укладке и коммутации
компонентов в корпусе.

10.

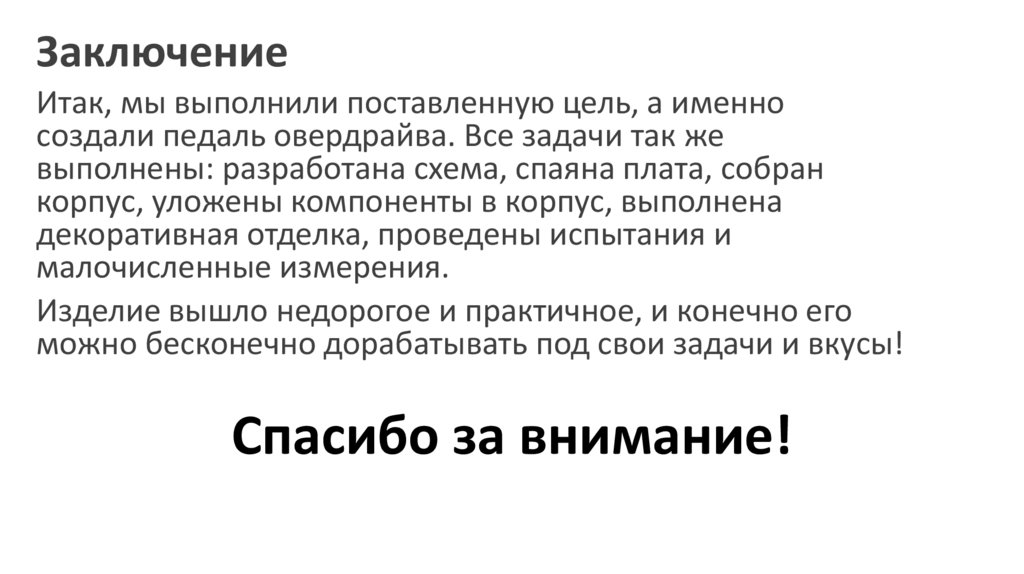

Заключение
Итак, мы выполнили поставленную цель, а именно
создали педаль овердрайва. Все задачи так же
выполнены: разработана схема, спаяна плата, собран
корпус, уложены компоненты в корпус, выполнена
декоративная отделка, проведены испытания и
малочисленные измерения.
Изделие вышло недорогое и практичное, и конечно его
можно бесконечно дорабатывать под свои задачи и вкусы!
Спасибо за внимание!
