Местность как элемент боевой обстановки. Измерения и ориентирование на местности без карты, движение по азимутам

1.

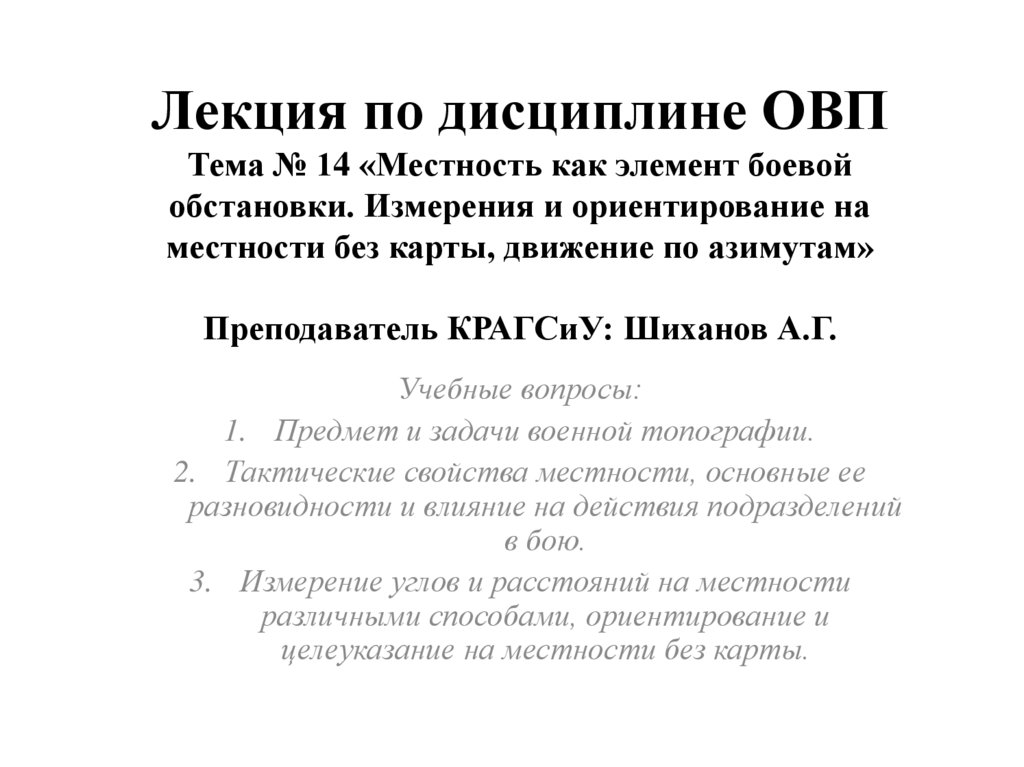

Лекция по дисциплине ОВП
Тема № 14 «Местность как элемент боевой
обстановки. Измерения и ориентирование на
местности без карты, движение по азимутам»
Преподаватель КРАГСиУ: Шиханов А.Г.
Учебные вопросы:
1. Предмет и задачи военной топографии.
2. Тактические свойства местности, основные ее
разновидности и влияние на действия подразделений
в бою.
3. Измерение углов и расстояний на местности
различными способами, ориентирование и
целеуказание на местности без карты.

2.

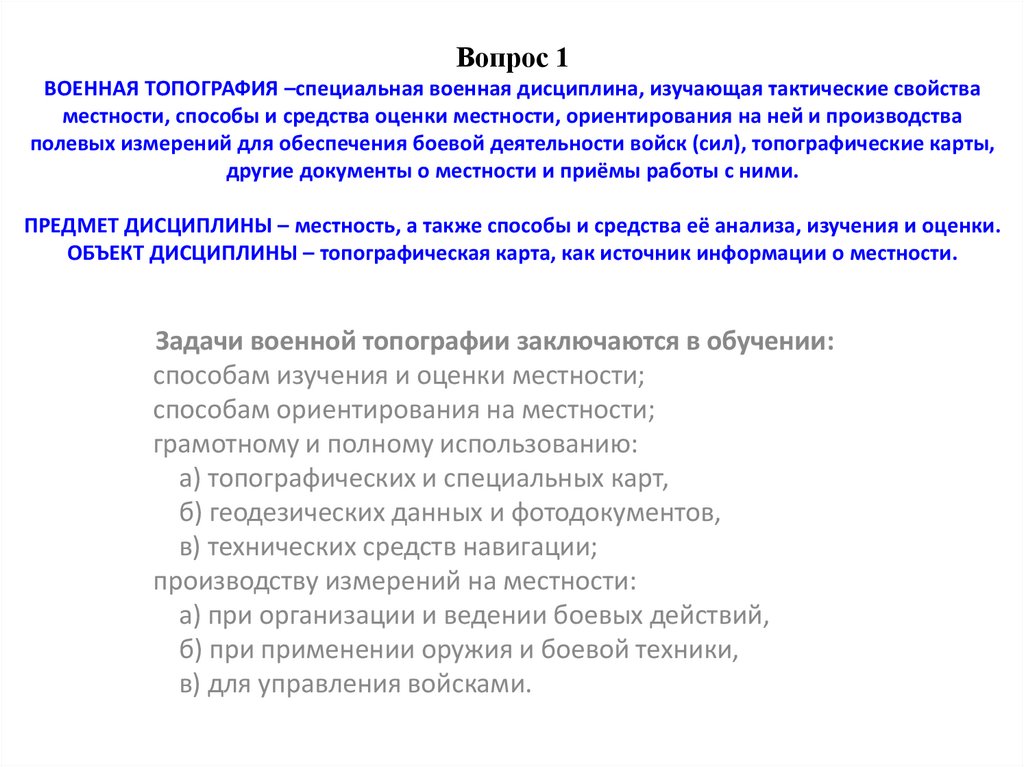

Вопрос 1
ВОЕННАЯ ТОПОГРАФИЯ –специальная военная дисциплина, изучающая тактические свойства
местности, способы и средства оценки местности, ориентирования на ней и производства
полевых измерений для обеспечения боевой деятельности войск (сил), топографические карты,
другие документы о местности и приёмы работы с ними.
ПРЕДМЕТ ДИСЦИПЛИНЫ – местность, а также способы и средства её анализа, изучения и оценки.
ОБЪЕКТ ДИСЦИПЛИНЫ – топографическая карта, как источник информации о местности.
Задачи военной топографии заключаются в обучении:
способам изучения и оценки местности;
способам ориентирования на местности;
грамотному и полному использованию:
а) топографических и специальных карт,
б) геодезических данных и фотодокументов,
в) технических средств навигации;
производству измерений на местности:
а) при организации и ведении боевых действий,
б) при применении оружия и боевой техники,
в) для управления войсками.

3.

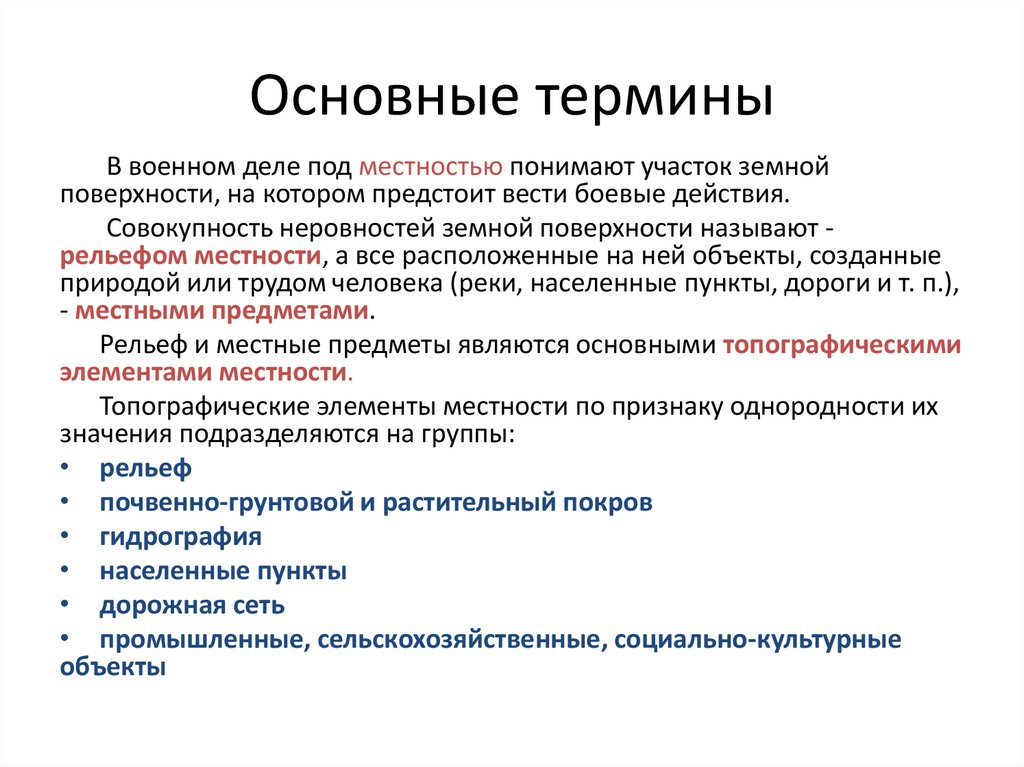

Основные термины
В военном деле под местностью понимают участок земной
поверхности, на котором предстоит вести боевые действия.
Совокупность неровностей земной поверхности называют рельефом местности, а все расположенные на ней объекты, созданные
природой или трудом человека (реки, населенные пункты, дороги и т. п.),
- местными предметами.
Рельеф и местные предметы являются основными топографическими
элементами местности.
Топографические элементы местности по признаку однородности их
значения подразделяются на группы:
• рельеф
• почвенно-грунтовой и растительный покров
• гидрография
• населенные пункты
• дорожная сеть
• промышленные, сельскохозяйственные, социально-культурные
объекты

4.

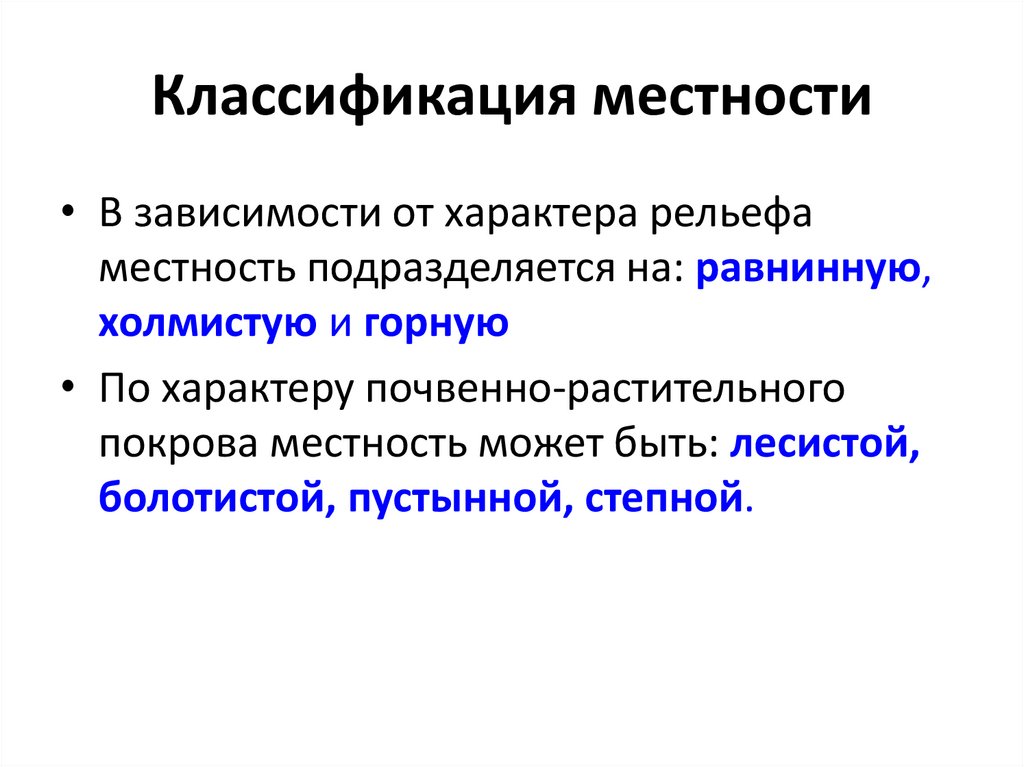

Классификация местности

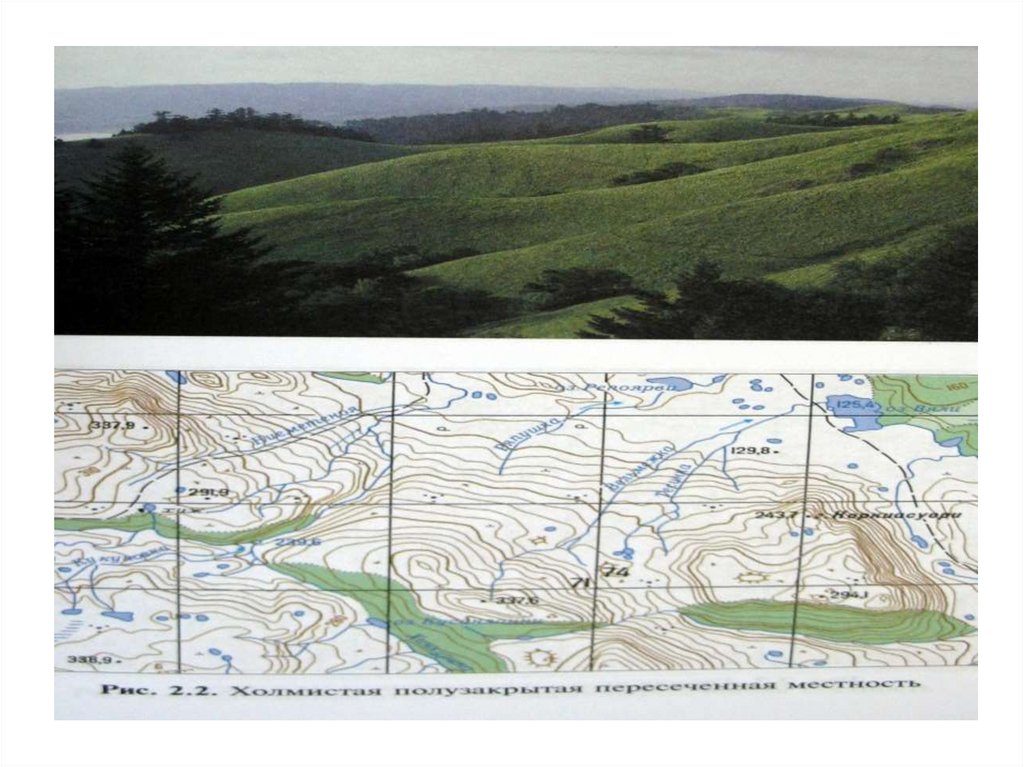

• В зависимости от характера рельефа
местность подразделяется на: равнинную,
холмистую и горную

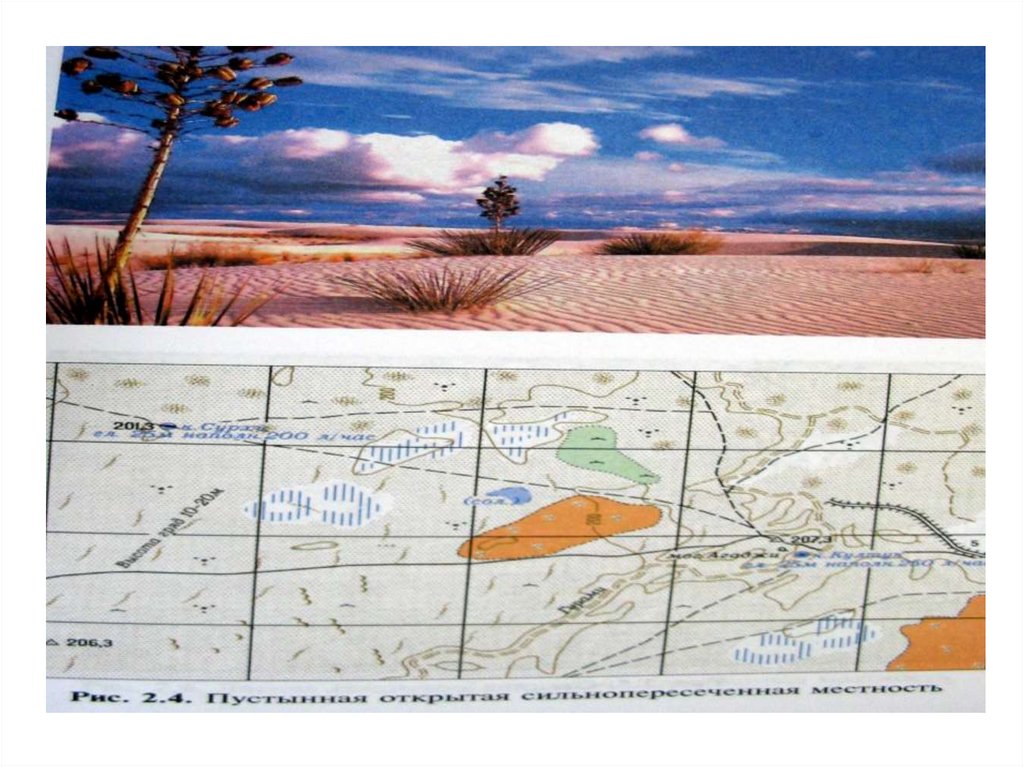

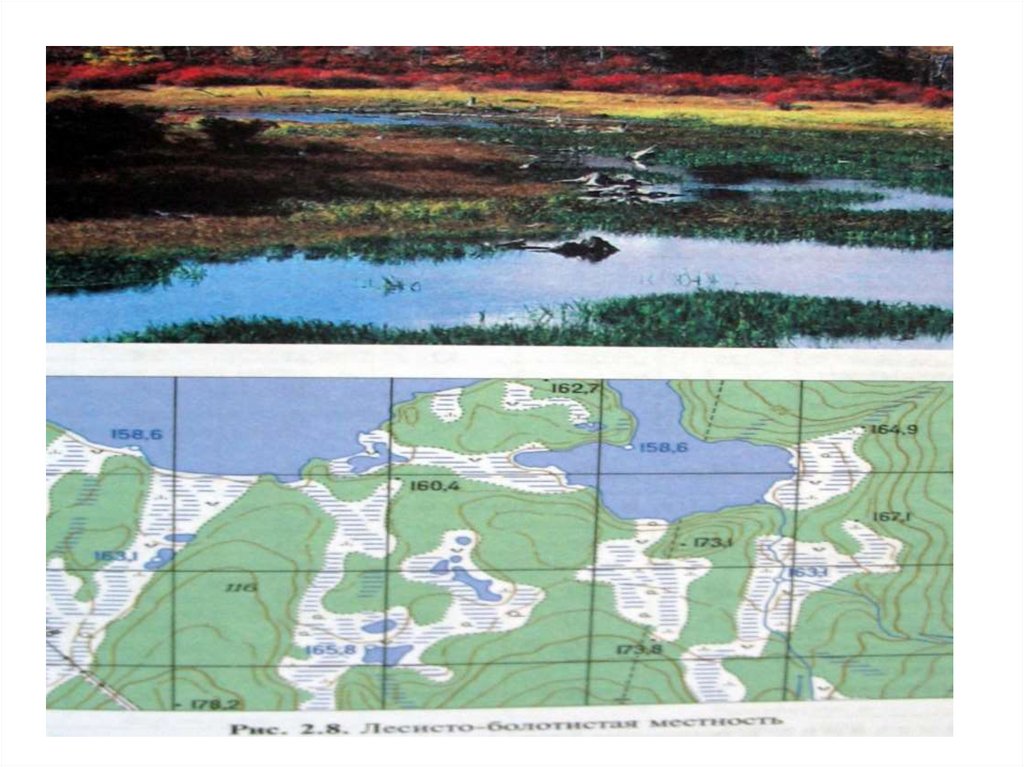

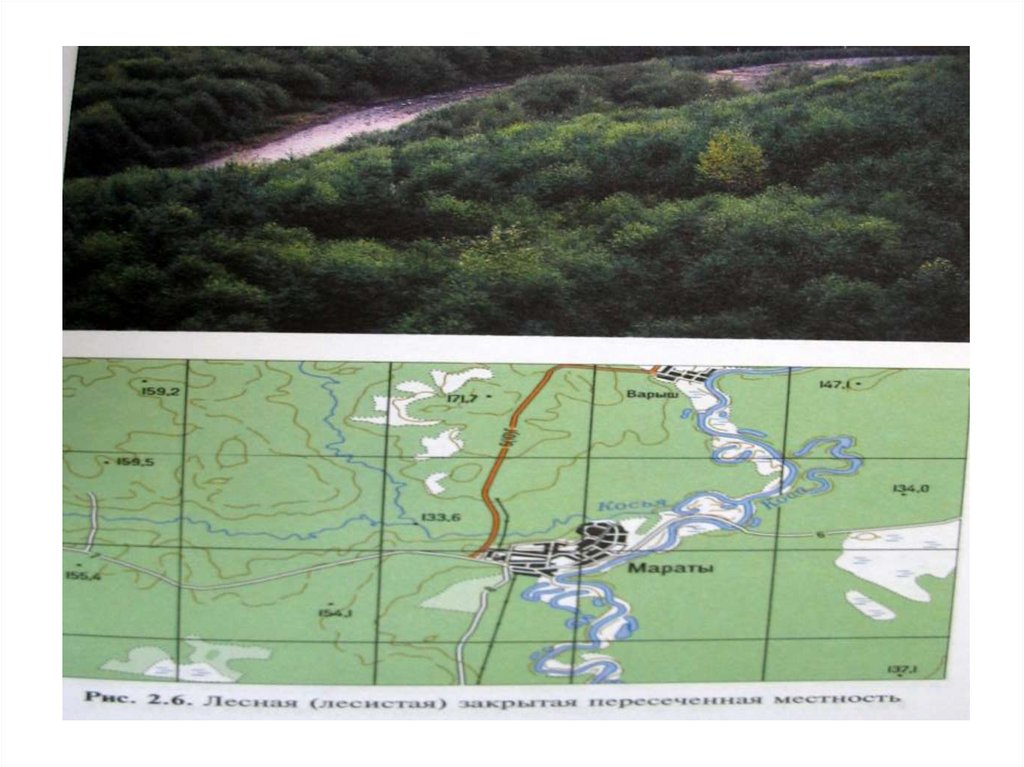

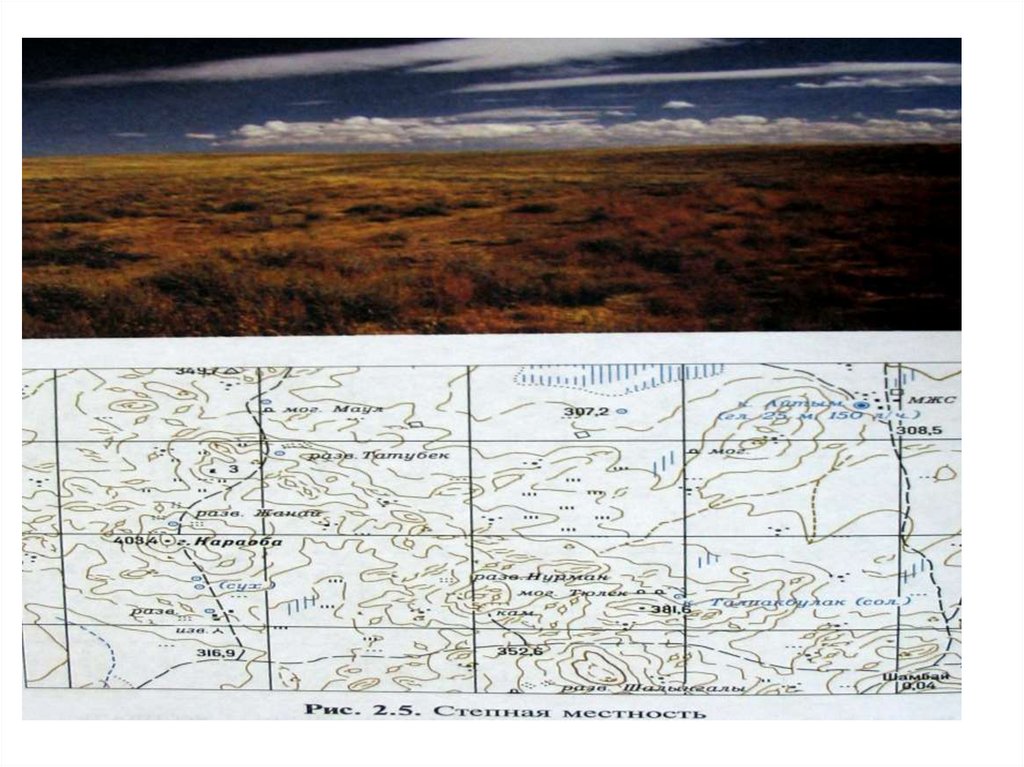

• По характеру почвенно-растительного

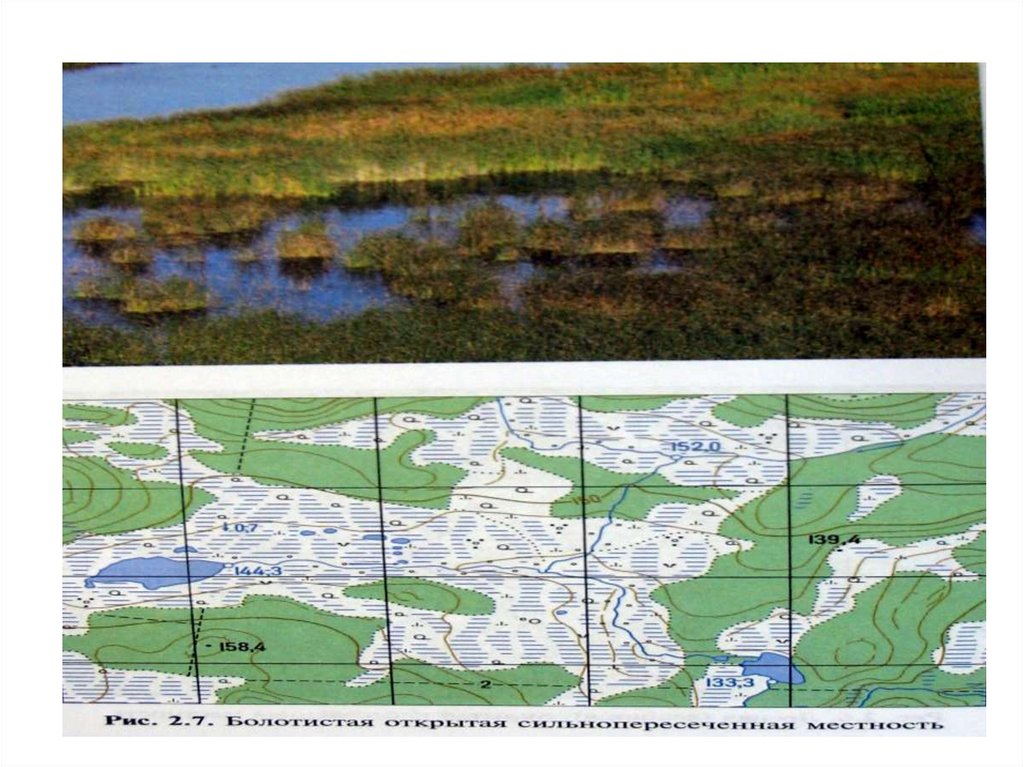

покрова местность может быть: лесистой,
болотистой, пустынной, степной.

5.

6.

7.

8.

9.

10.

11.

12.

13.

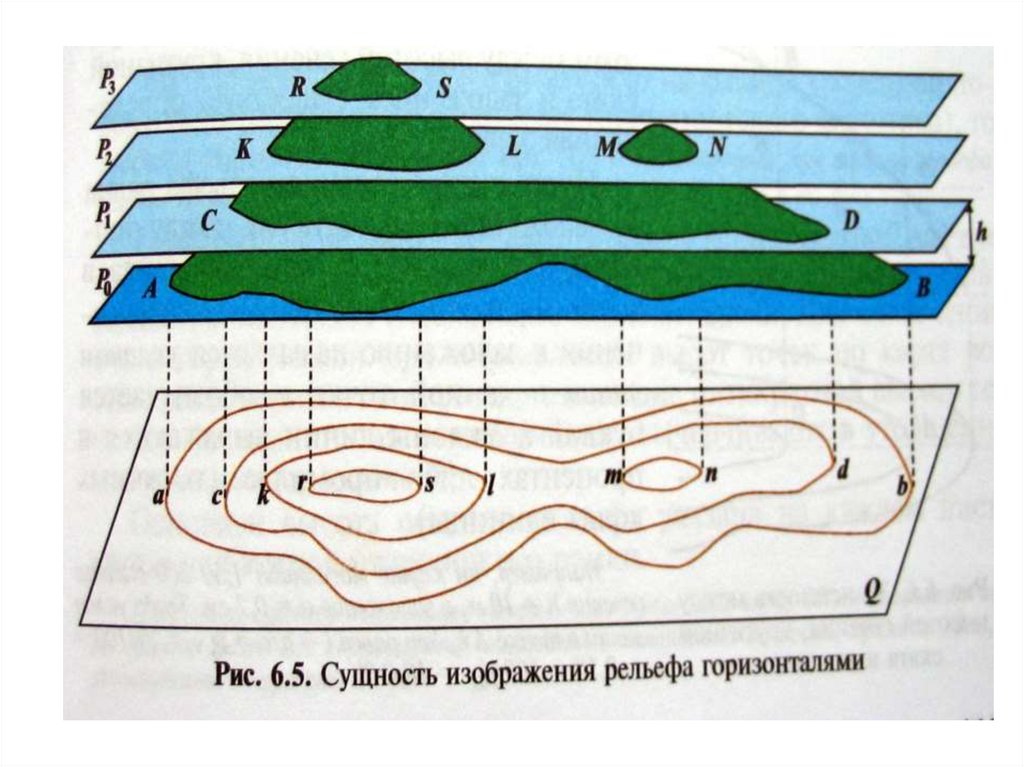

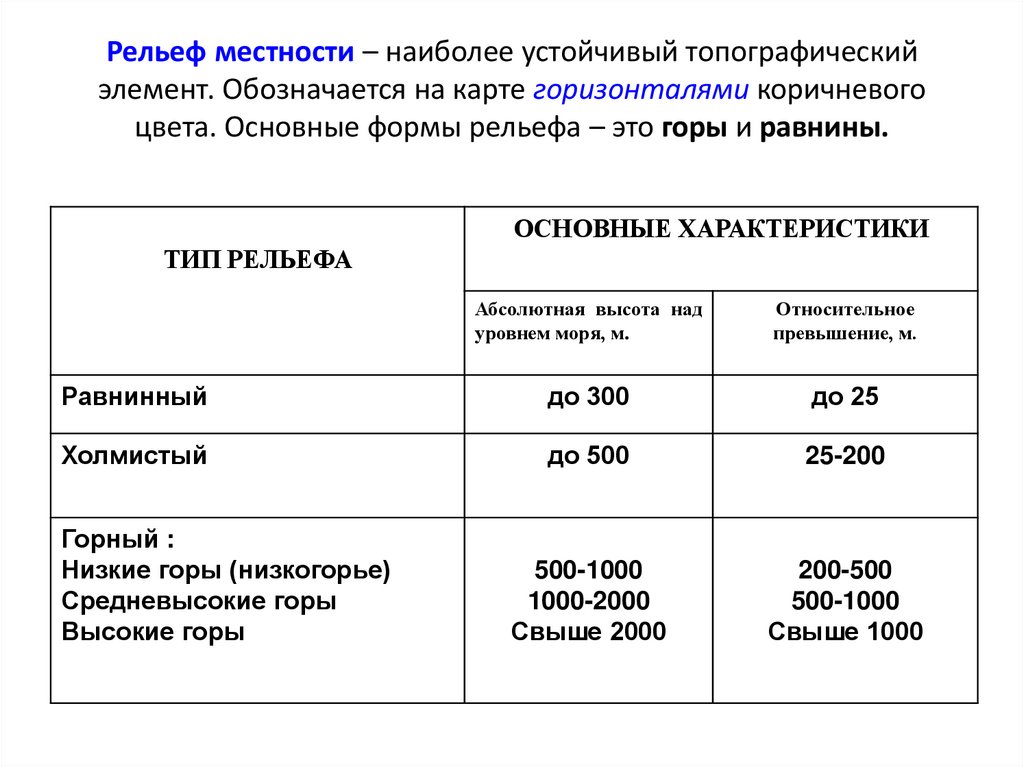

Рельеф местности – наиболее устойчивый топографический
элемент. Обозначается на карте горизонталями коричневого
цвета. Основные формы рельефа – это горы и равнины.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
ТИП РЕЛЬЕФА
Абсолютная высота над
уровнем моря, м.
Относительное
превышение, м.
Равнинный
до 300
до 25
Холмистый
до 500
25-200
500-1000
1000-2000
Свыше 2000
200-500
500-1000
Свыше 1000

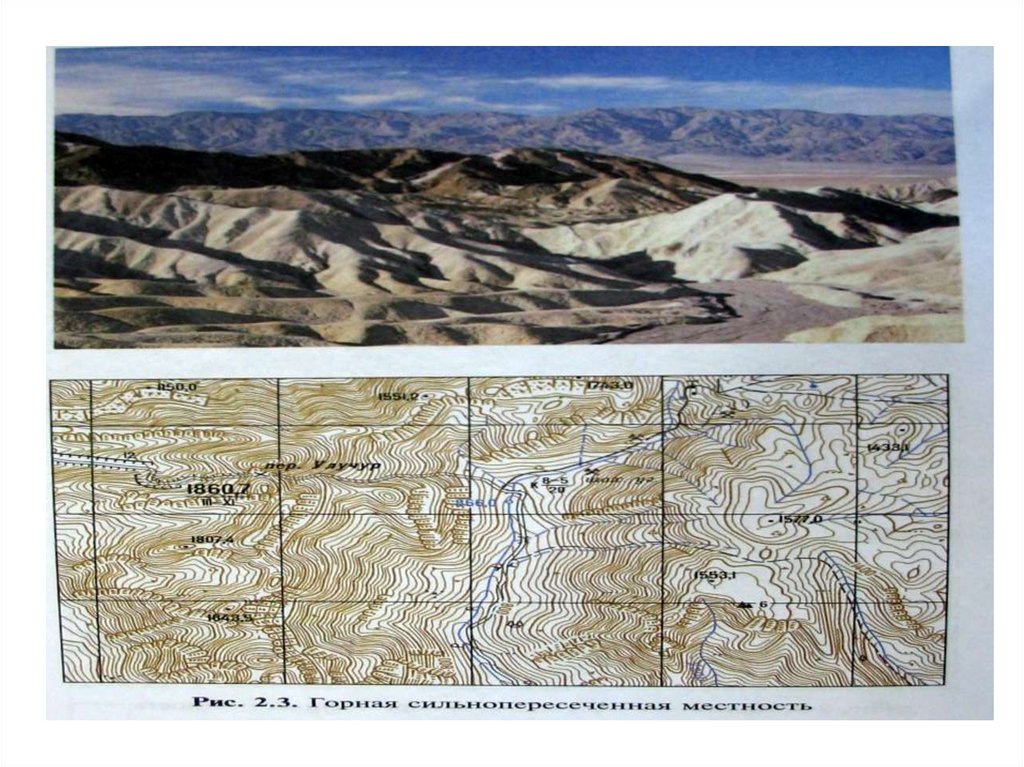

Горный :
Низкие горы (низкогорье)
Средневысокие горы
Высокие горы

14.

15.

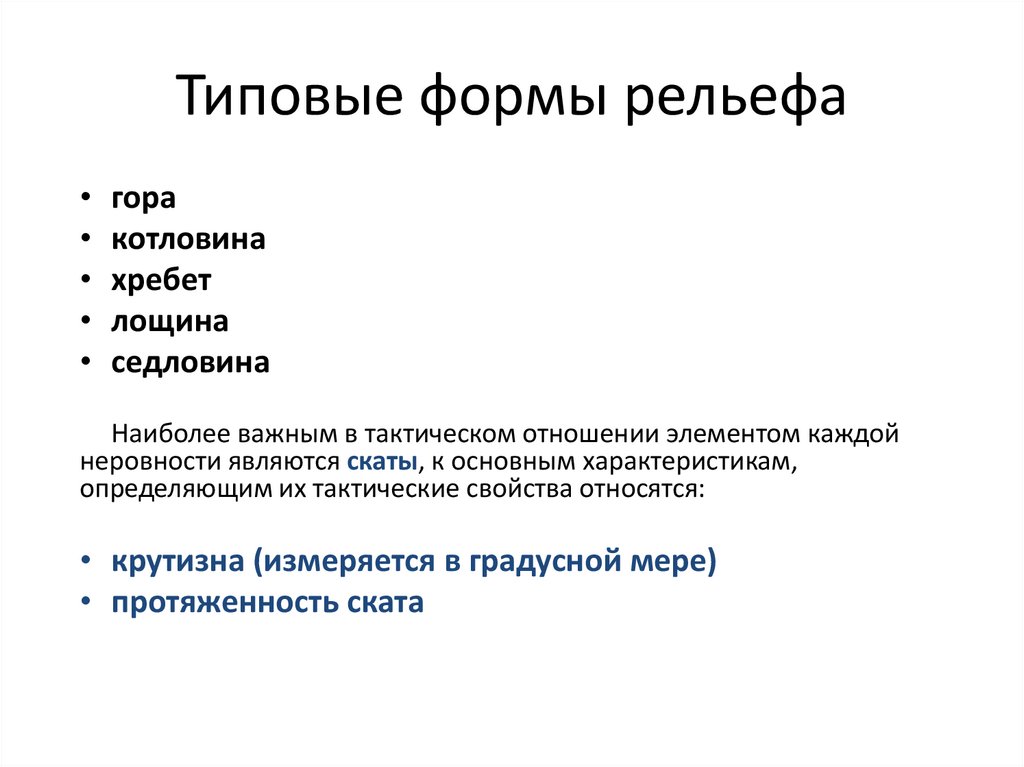

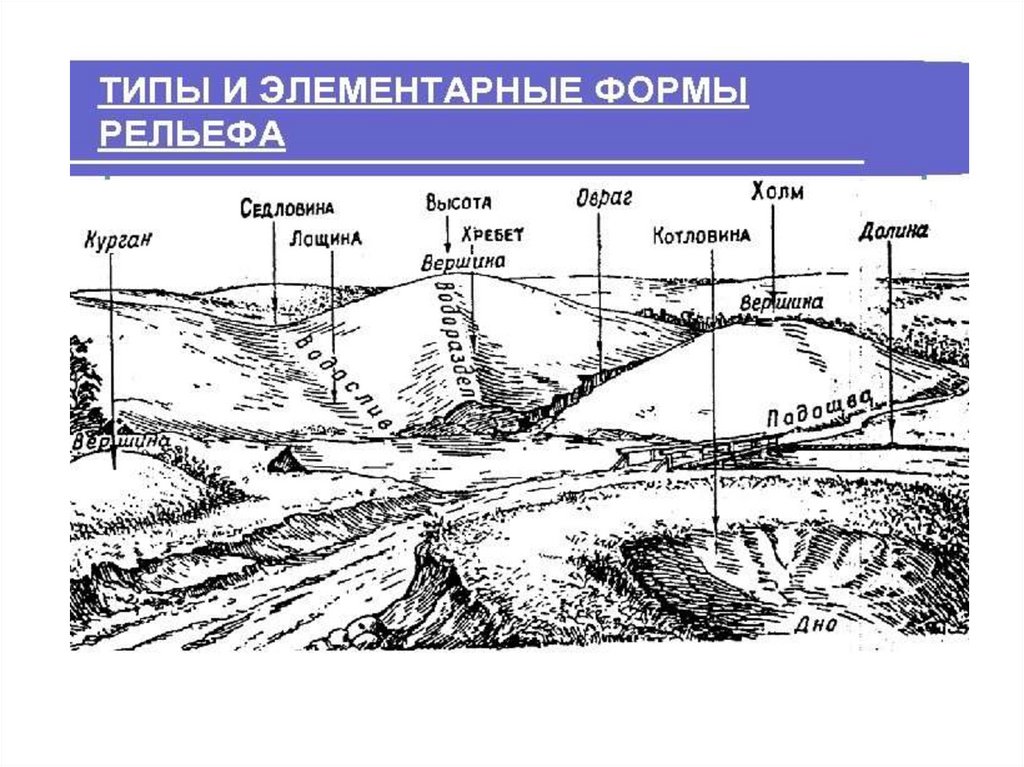

Типовые формы рельефа
• гора
• котловина
• хребет
• лощина
• седловина
Наиболее важным в тактическом отношении элементом каждой
неровности являются скаты, к основным характеристикам,
определяющим их тактические свойства относятся:
• крутизна (измеряется в градусной мере)
• протяженность ската

16.

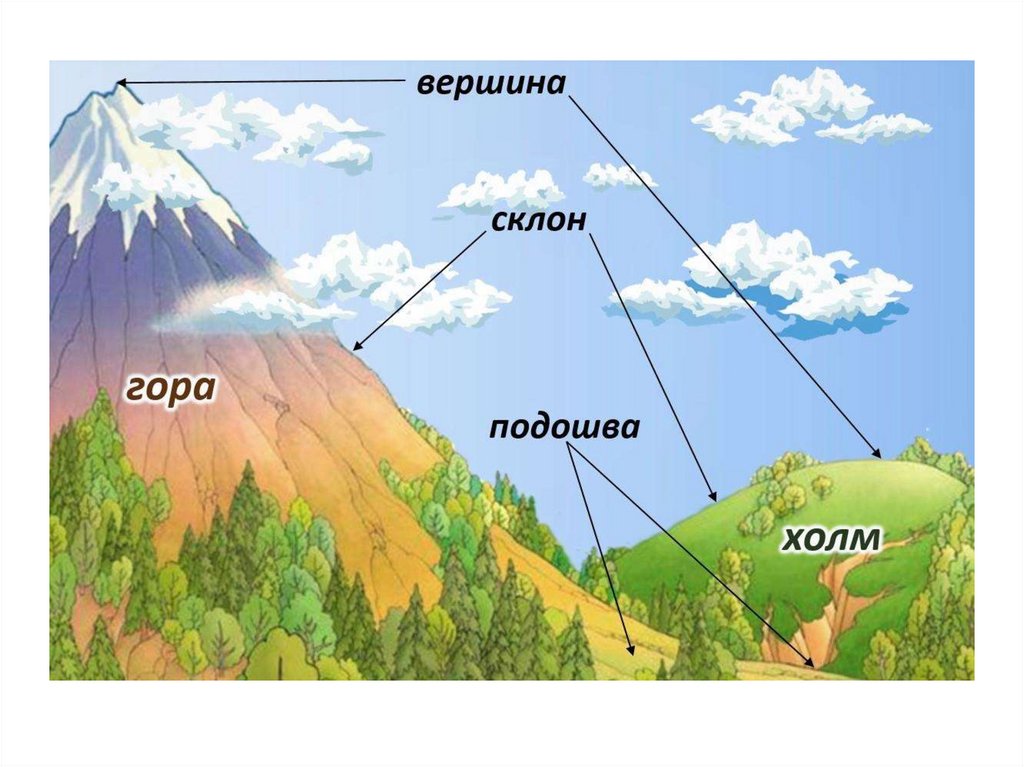

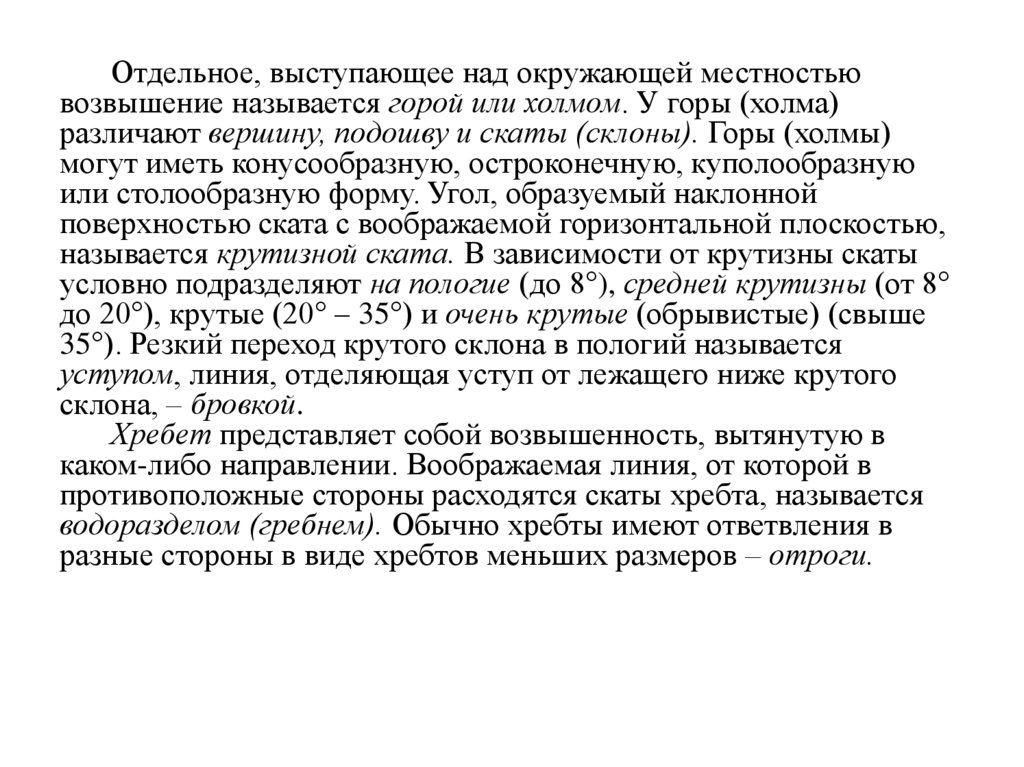

Отдельное, выступающее над окружающей местностью
возвышение называется горой или холмом. У горы (холма)
различают вершину, подошву и скаты (склоны). Горы (холмы)
могут иметь конусообразную, остроконечную, куполообразную
или столообразную форму. Угол, образуемый наклонной
поверхностью ската с воображаемой горизонтальной плоскостью,
называется крутизной ската. В зависимости от крутизны скаты
условно подразделяют на пологие (до 8°), средней крутизны (от 8°
до 20°), крутые (20° – 35°) и очень крутые (обрывистые) (свыше
35°). Резкий переход крутого склона в пологий называется
уступом, линия, отделяющая уступ от лежащего ниже крутого
склона, – бровкой.

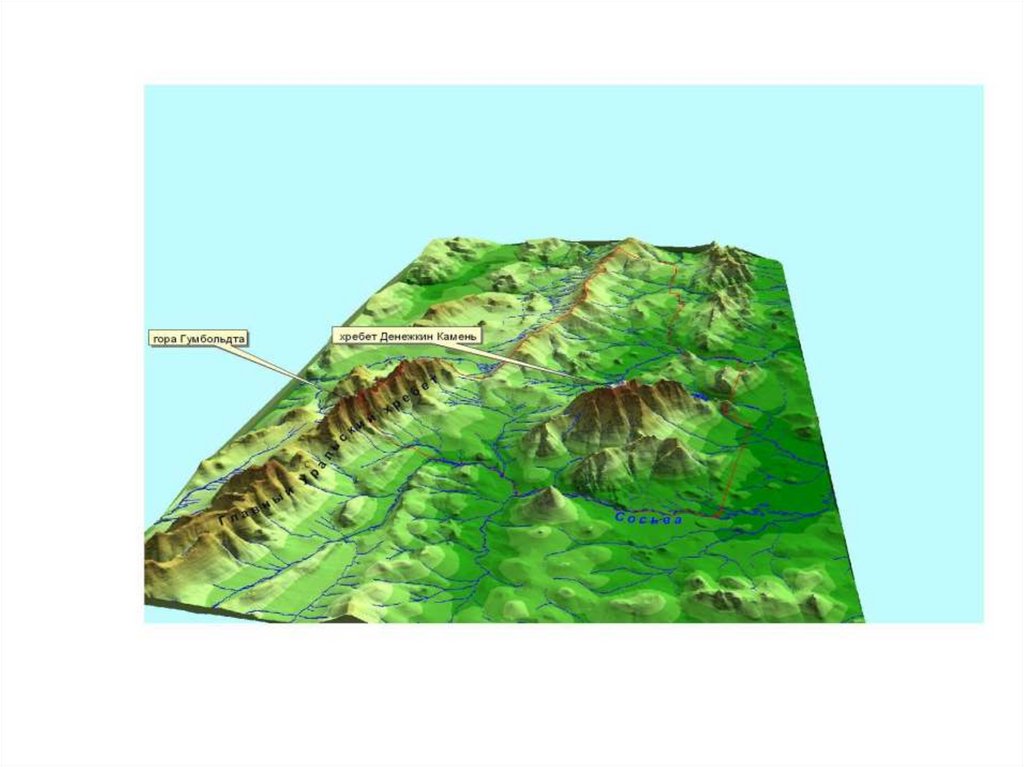

Хребет представляет собой возвышенность, вытянутую в
каком-либо направлении. Воображаемая линия, от которой в
противоположные стороны расходятся скаты хребта, называется
водоразделом (гребнем). Обычно хребты имеют ответвления в
разные стороны в виде хребтов меньших размеров – отроги.

17.

18.

19.

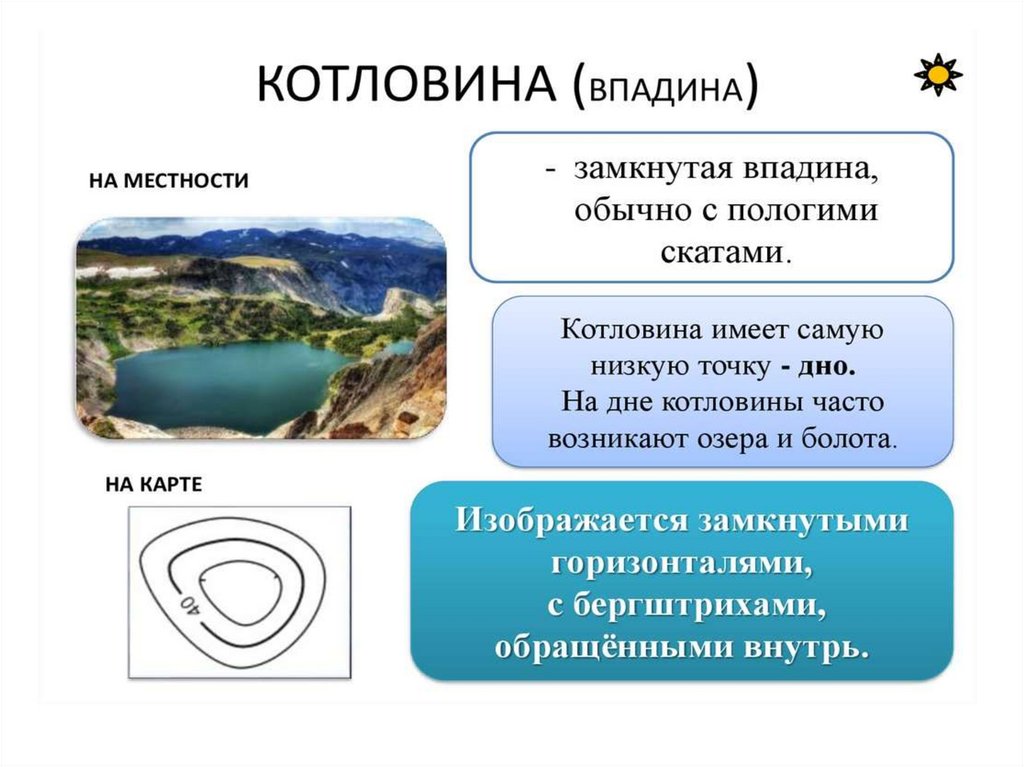

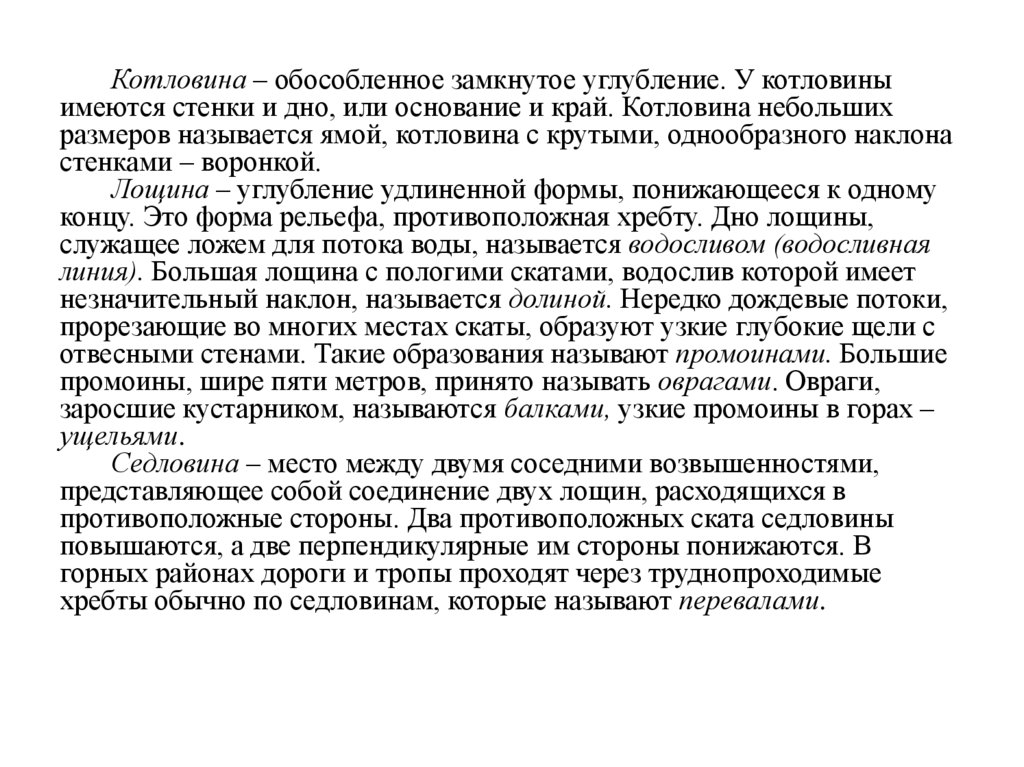

Котловина – обособленное замкнутое углубление. У котловины
имеются стенки и дно, или основание и край. Котловина небольших
размеров называется ямой, котловина с крутыми, однообразного наклона
стенками – воронкой.

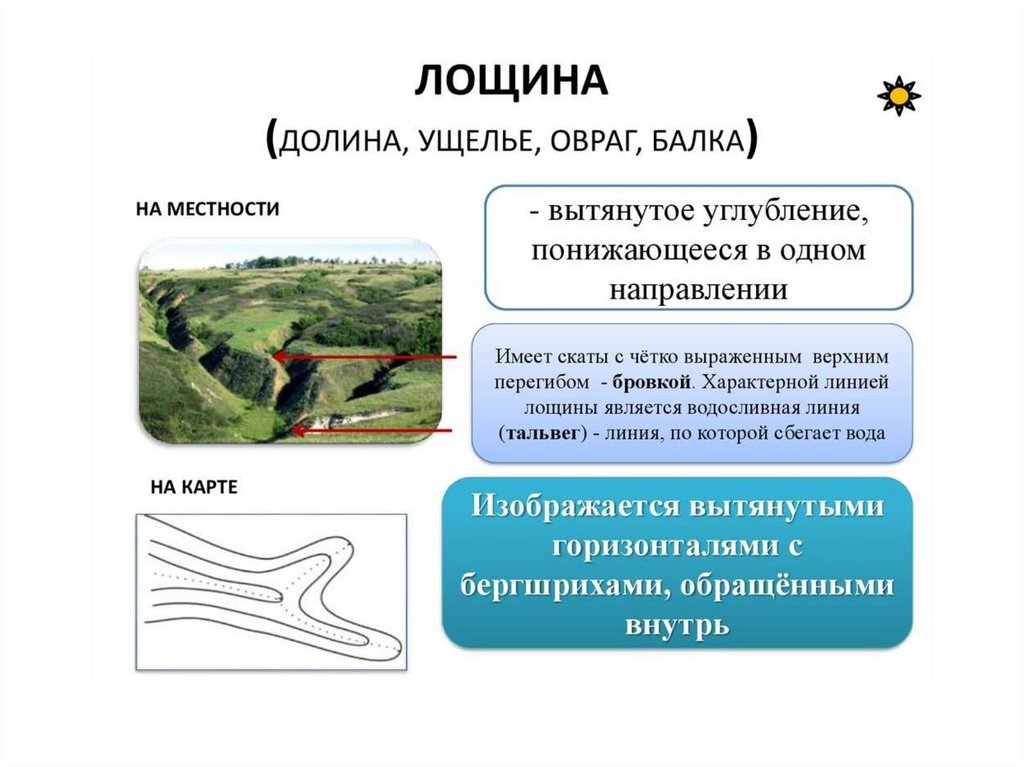

Лощина – углубление удлиненной формы, понижающееся к одному
концу. Это форма рельефа, противоположная хребту. Дно лощины,
служащее ложем для потока воды, называется водосливом (водосливная
линия). Большая лощина с пологими скатами, водослив которой имеет
незначительный наклон, называется долиной. Нередко дождевые потоки,
прорезающие во многих местах скаты, образуют узкие глубокие щели с
отвесными стенами. Такие образования называют промоинами. Большие
промоины, шире пяти метров, принято называть оврагами. Овраги,
заросшие кустарником, называются балками, узкие промоины в горах –
ущельями.

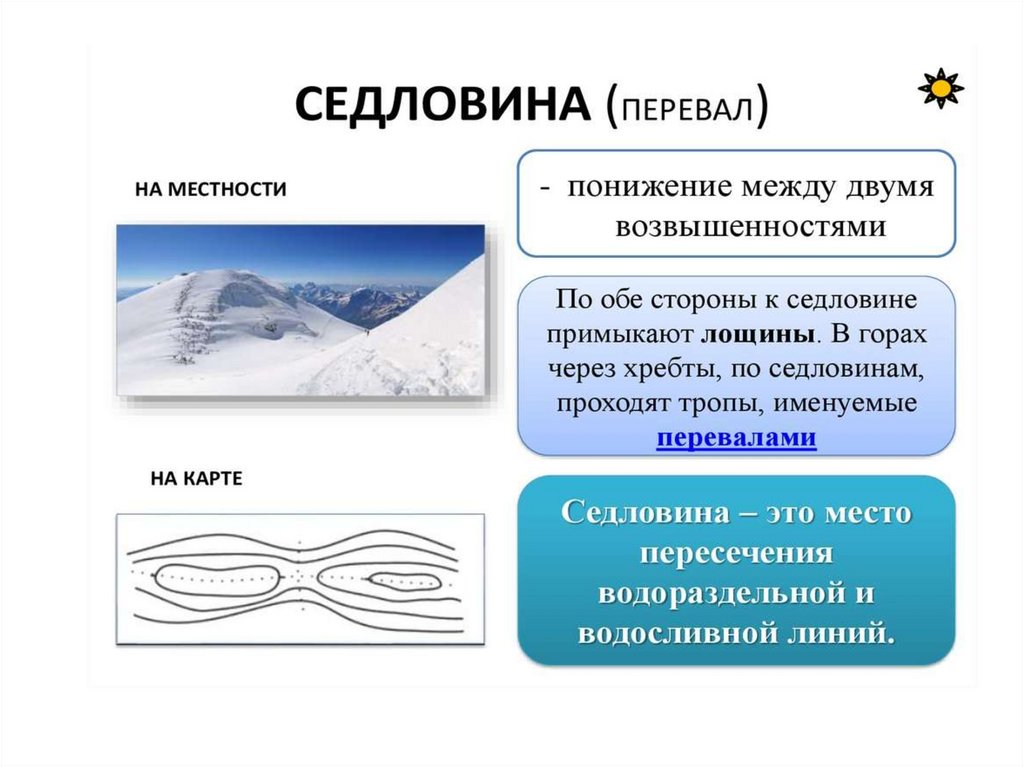

Седловина – место между двумя соседними возвышенностями,
представляющее собой соединение двух лощин, расходящихся в
противоположные стороны. Два противоположных ската седловины
повышаются, а две перпендикулярные им стороны понижаются. В
горных районах дороги и тропы проходят через труднопроходимые
хребты обычно по седловинам, которые называют перевалами.

20.

21.

22.

23.

24.

25.

26.

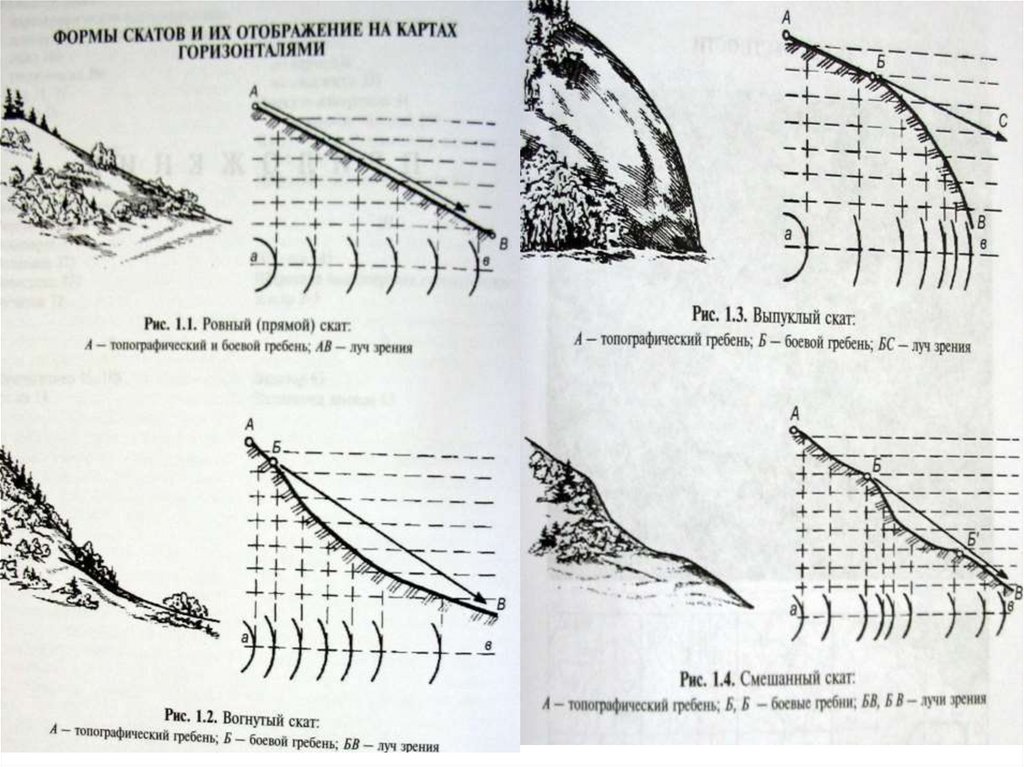

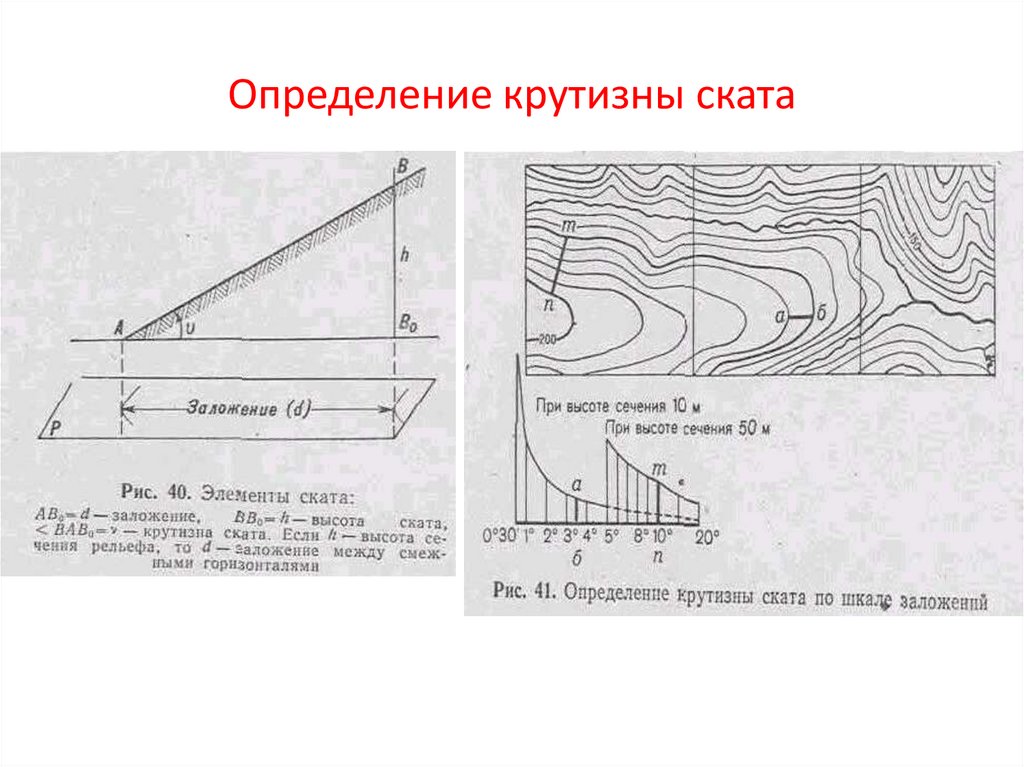

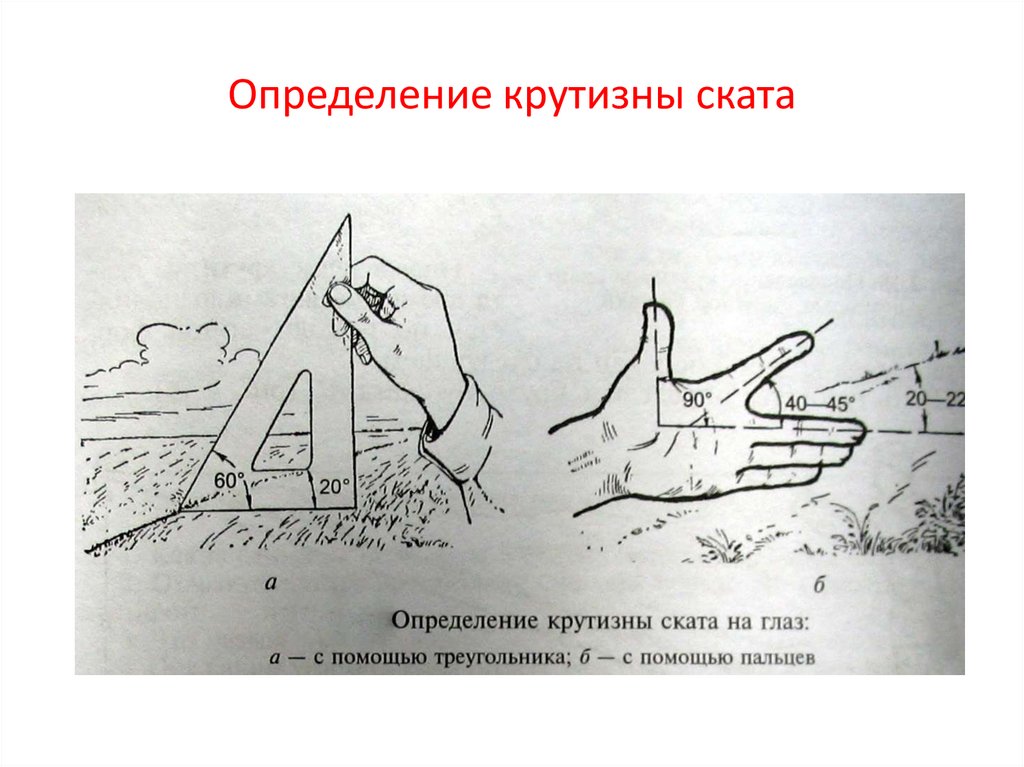

Определение крутизны ската

27.

Определение крутизны ската

28.

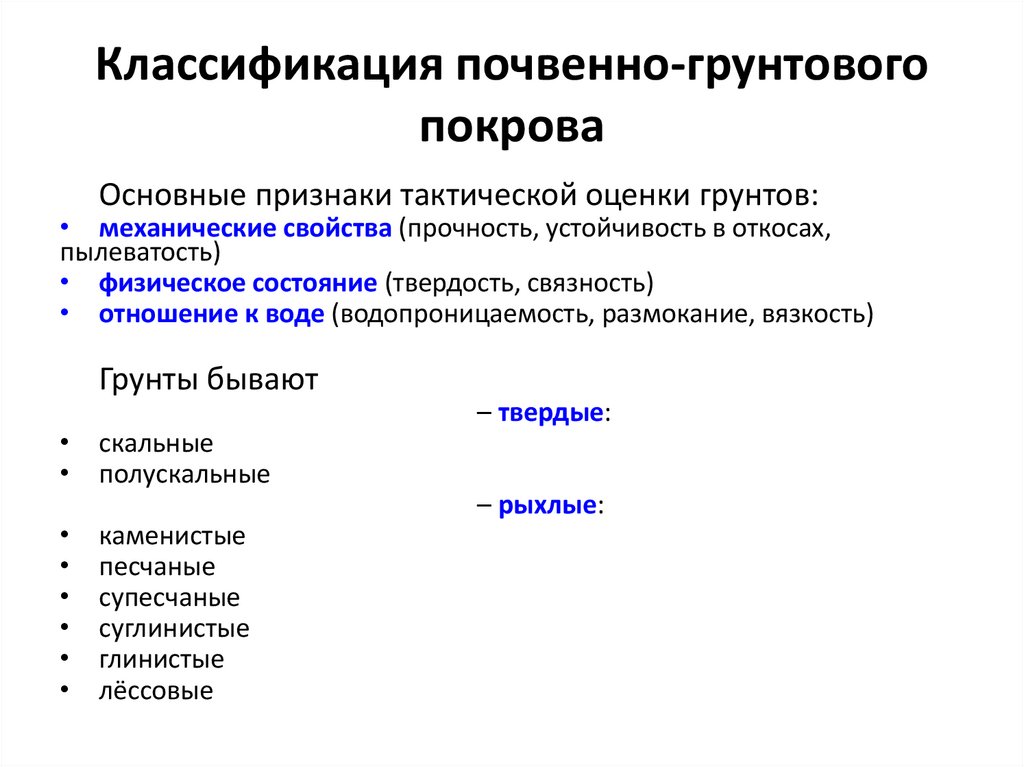

Классификация почвенно-грунтового
покрова
Основные признаки тактической оценки грунтов:
• механические свойства (прочность, устойчивость в откосах,
пылеватость)
• физическое состояние (твердость, связность)
• отношение к воде (водопроницаемость, размокание, вязкость)
Грунты бывают
– твердые:
скальные
полускальные
– рыхлые:
каменистые
песчаные
супесчаные
суглинистые
глинистые
лёссовые

29.

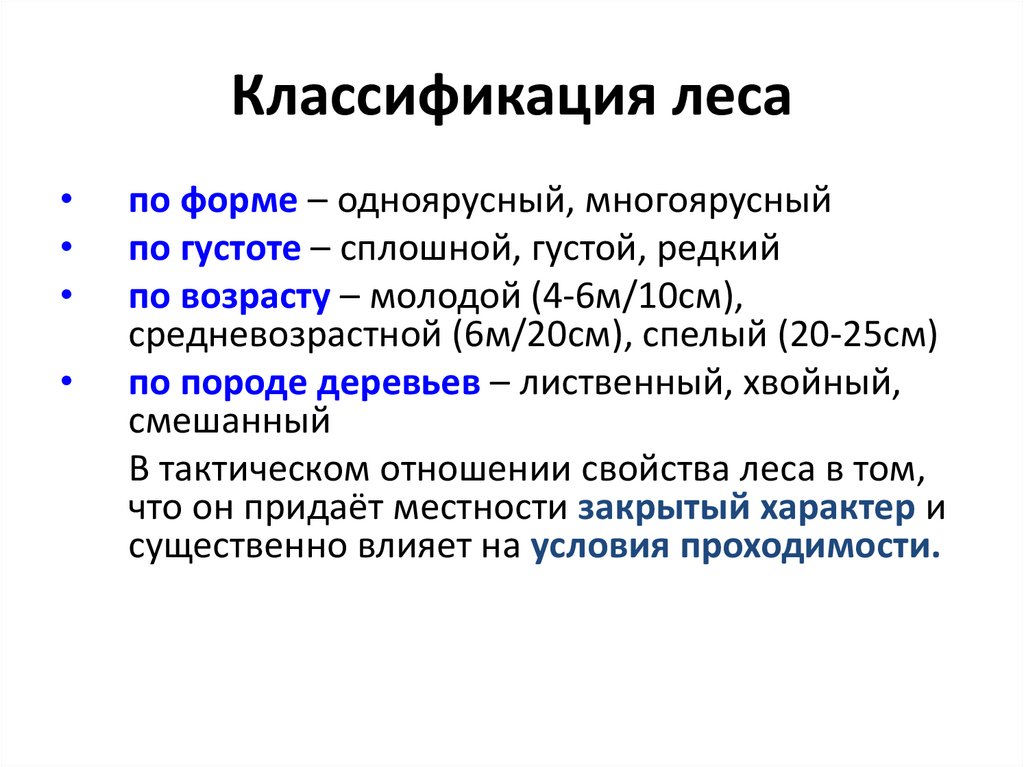

Классификация леса
по форме – одноярусный, многоярусный
по густоте – сплошной, густой, редкий
по возрасту – молодой (4-6м/10см),
средневозрастной (6м/20см), спелый (20-25см)
по породе деревьев – лиственный, хвойный,
смешанный
В тактическом отношении свойства леса в том,
что он придаёт местности закрытый характер и
существенно влияет на условия проходимости.

30.

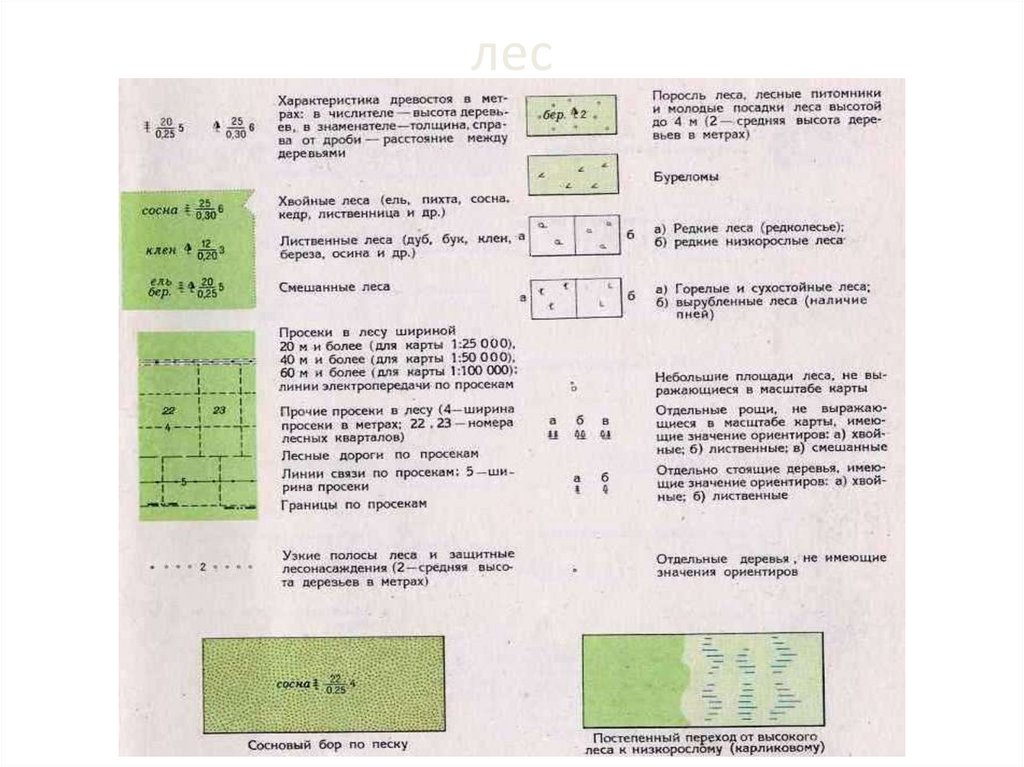

лес

31.

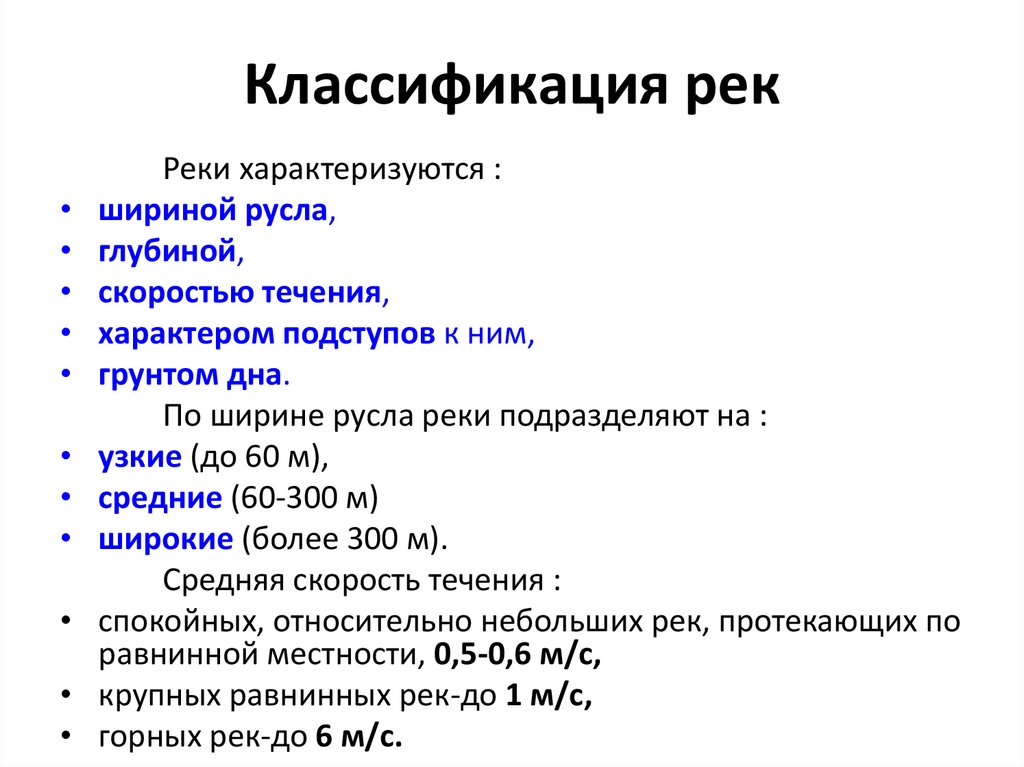

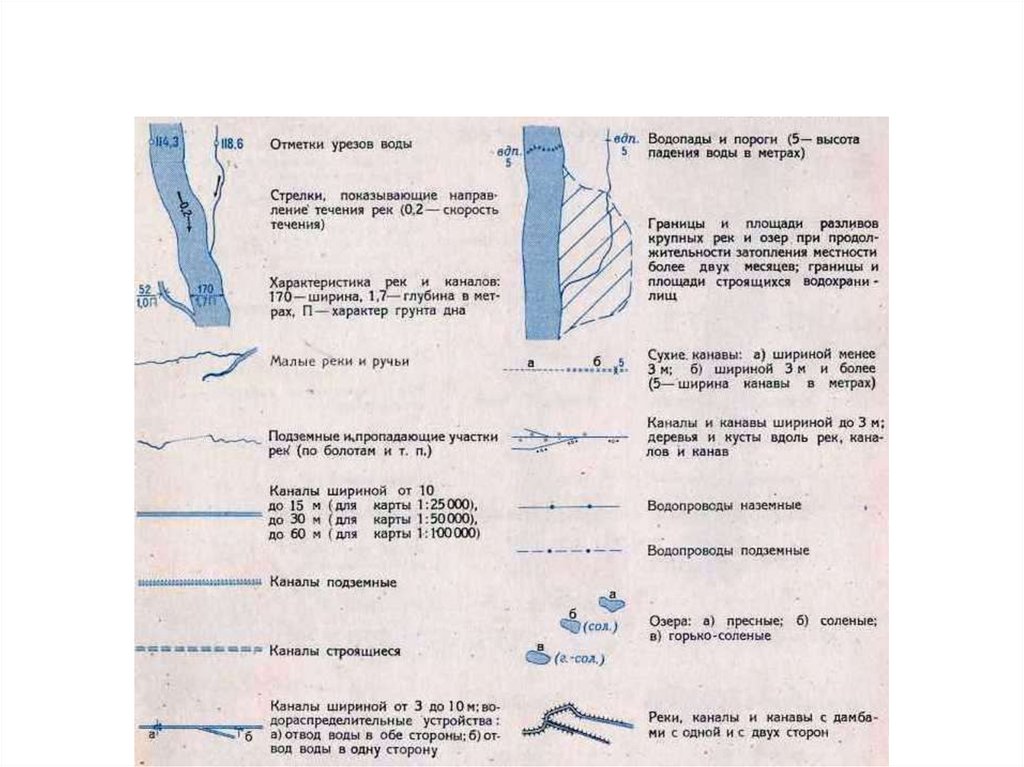

Классификация рек
Реки характеризуются :
шириной русла,
глубиной,
скоростью течения,
характером подступов к ним,
грунтом дна.
По ширине русла реки подразделяют на :
узкие (до 60 м),
средние (60-300 м)
широкие (более 300 м).
Средняя скорость течения :
спокойных, относительно небольших рек, протекающих по
равнинной местности, 0,5-0,6 м/с,
крупных равнинных рек-до 1 м/с,
горных рек-до 6 м/с.

32.

река

33.

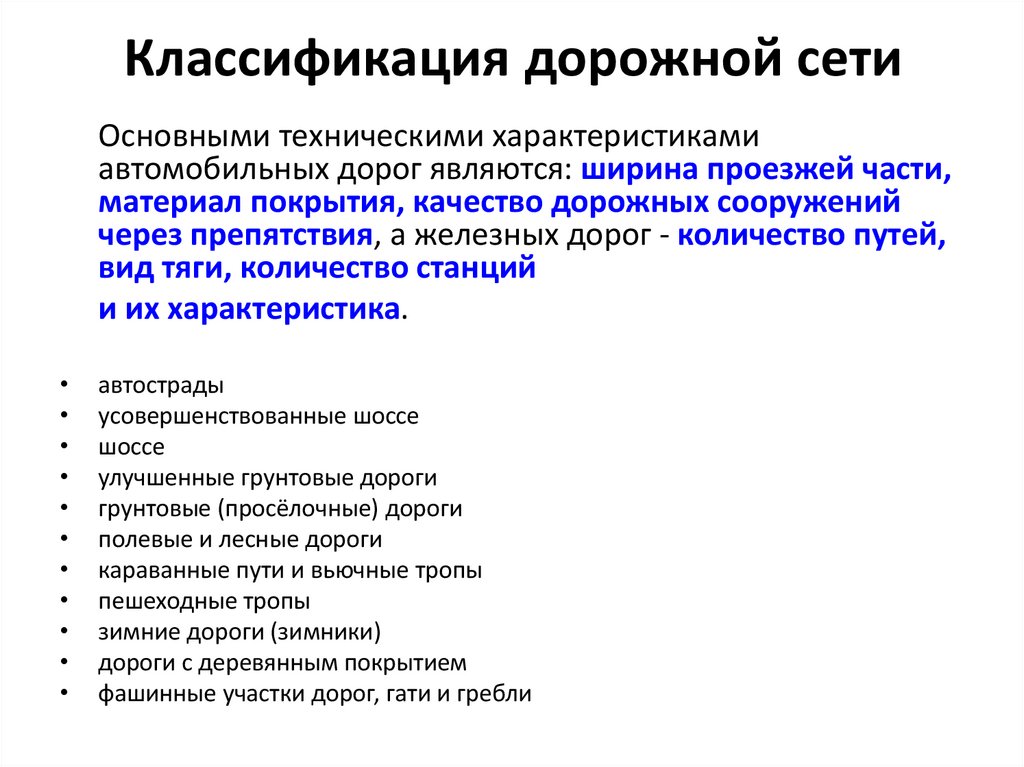

Классификация дорожной сети
Основными техническими характеристиками
автомобильных дорог являются: ширина проезжей части,
материал покрытия, качество дорожных сооружений
через препятствия, а железных дорог - количество путей,
вид тяги, количество станций
и их характеристика.
автострады
усовершенствованные шоссе
шоссе
улучшенные грунтовые дороги
грунтовые (просёлочные) дороги
полевые и лесные дороги
караванные пути и вьючные тропы
пешеходные тропы
зимние дороги (зимники)
дороги с деревянным покрытием
фашинные участки дорог, гати и гребли

34.

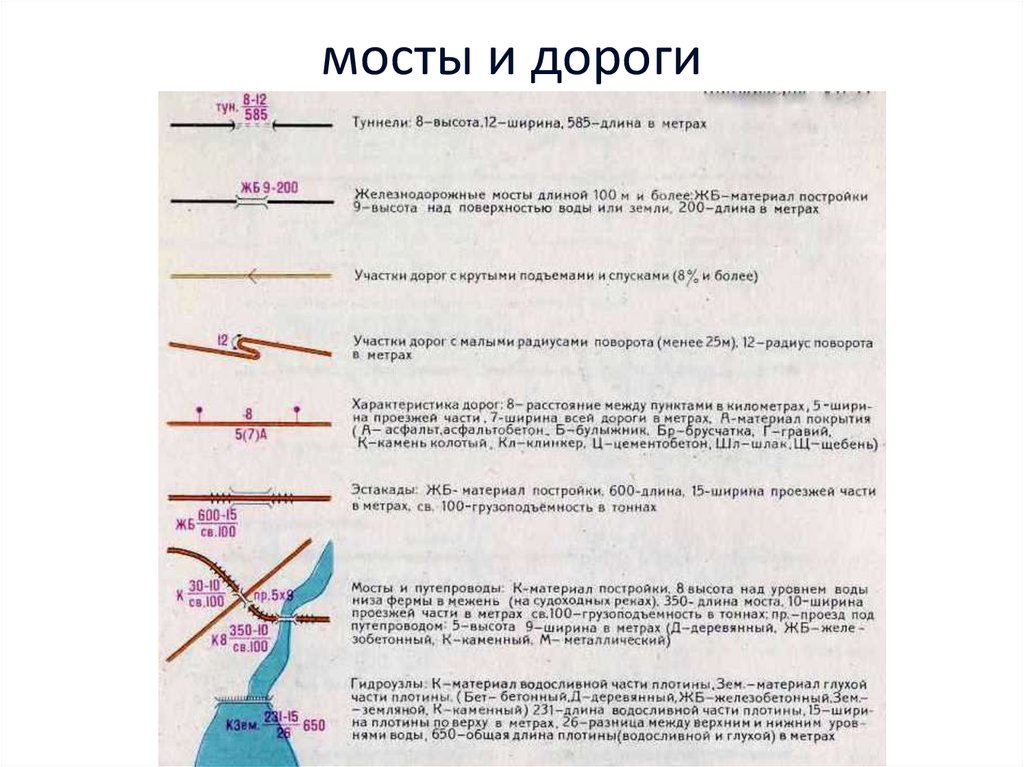

мосты и дороги

35.

Вопрос 2

36.

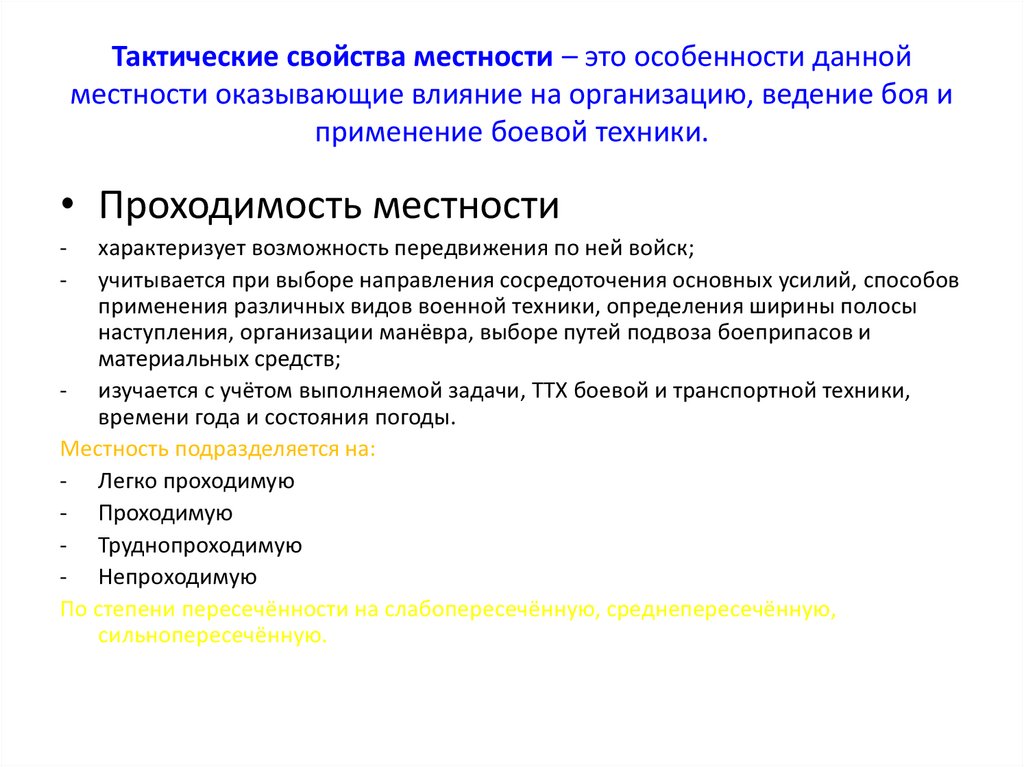

Тактические свойства местности – это особенности данной
местности оказывающие влияние на организацию, ведение боя и
применение боевой техники.
• Проходимость местности
-
характеризует возможность передвижения по ней войск;
учитывается при выборе направления сосредоточения основных усилий, способов
применения различных видов военной техники, определения ширины полосы
наступления, организации манёвра, выборе путей подвоза боеприпасов и
материальных средств;
- изучается с учётом выполняемой задачи, ТТХ боевой и транспортной техники,
времени года и состояния погоды.
Местность подразделяется на:
- Легко проходимую
- Проходимую
- Труднопроходимую
- Непроходимую
По степени пересечённости на слабопересечённую, среднепересечённую,
сильнопересечённую.

37.

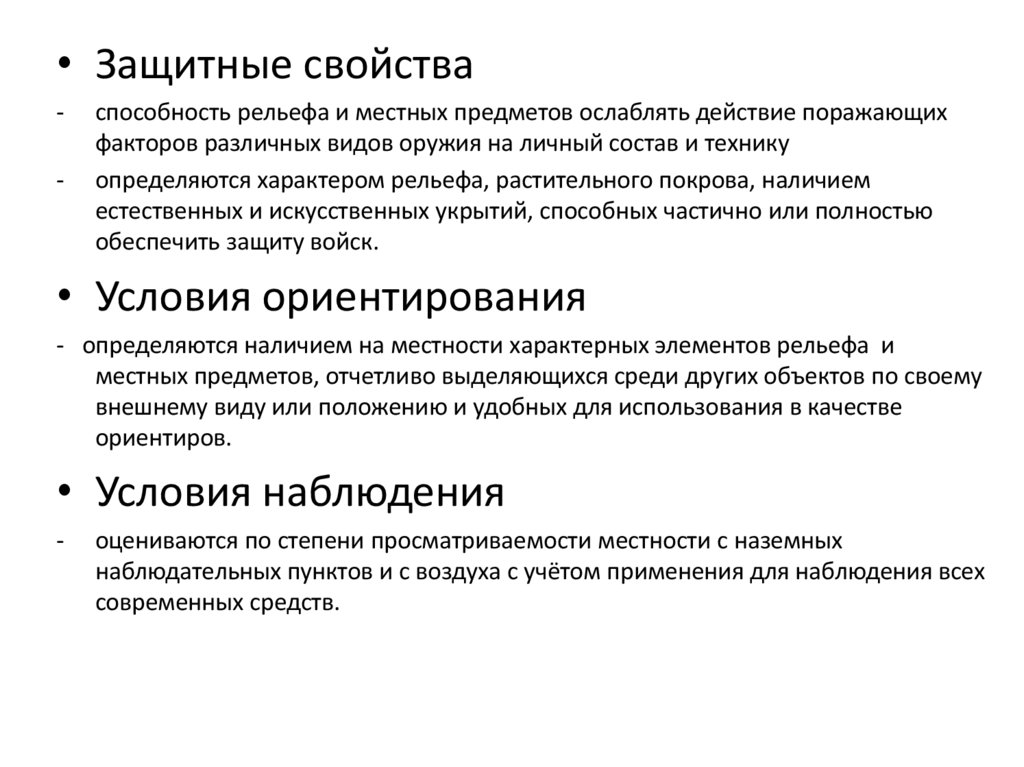

• Защитные свойства
-
способность рельефа и местных предметов ослаблять действие поражающих
факторов различных видов оружия на личный состав и технику
определяются характером рельефа, растительного покрова, наличием
естественных и искусственных укрытий, способных частично или полностью
обеспечить защиту войск.
• Условия ориентирования
- определяются наличием на местности характерных элементов рельефа и
местных предметов, отчетливо выделяющихся среди других объектов по своему
внешнему виду или положению и удобных для использования в качестве
ориентиров.
• Условия наблюдения
-
оцениваются по степени просматриваемости местности с наземных
наблюдательных пунктов и с воздуха с учётом применения для наблюдения всех
современных средств.

38.

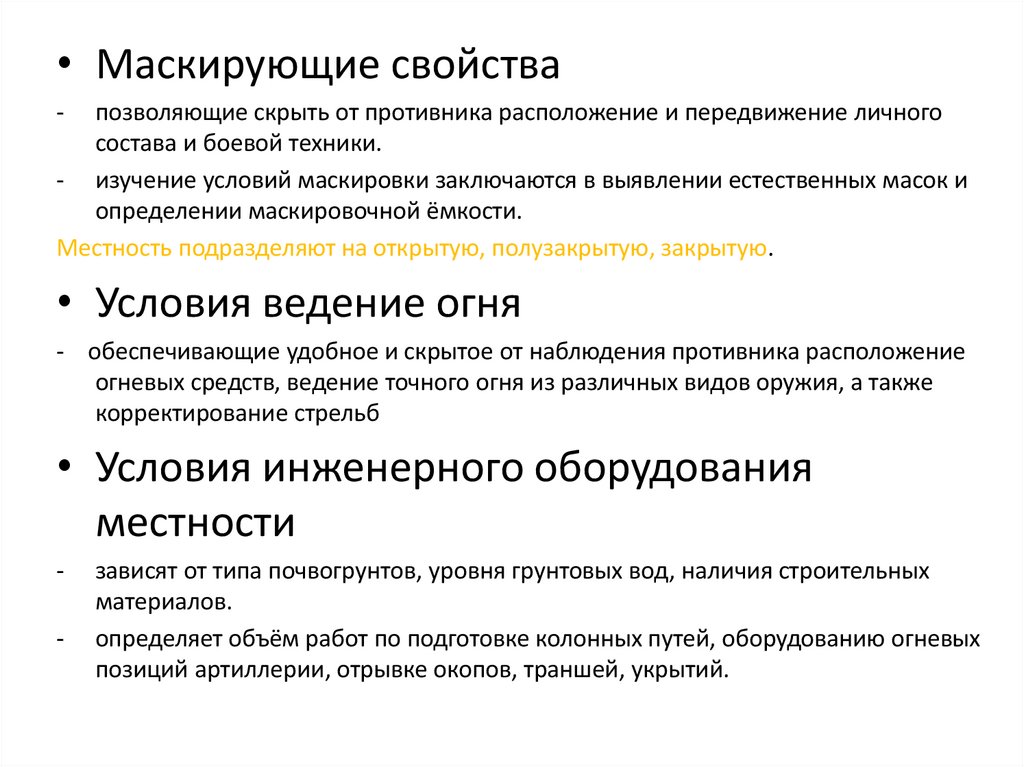

• Маскирующие свойства
-
позволяющие скрыть от противника расположение и передвижение личного
состава и боевой техники.
- изучение условий маскировки заключаются в выявлении естественных масок и
определении маскировочной ёмкости.
Местность подразделяют на открытую, полузакрытую, закрытую.
• Условия ведение огня
- обеспечивающие удобное и скрытое от наблюдения противника расположение
огневых средств, ведение точного огня из различных видов оружия, а также
корректирование стрельб
• Условия инженерного оборудования
местности
-
зависят от типа почвогрунтов, уровня грунтовых вод, наличия строительных
материалов.
определяет объём работ по подготовке колонных путей, оборудованию огневых
позиций артиллерии, отрывке окопов, траншей, укрытий.

39.

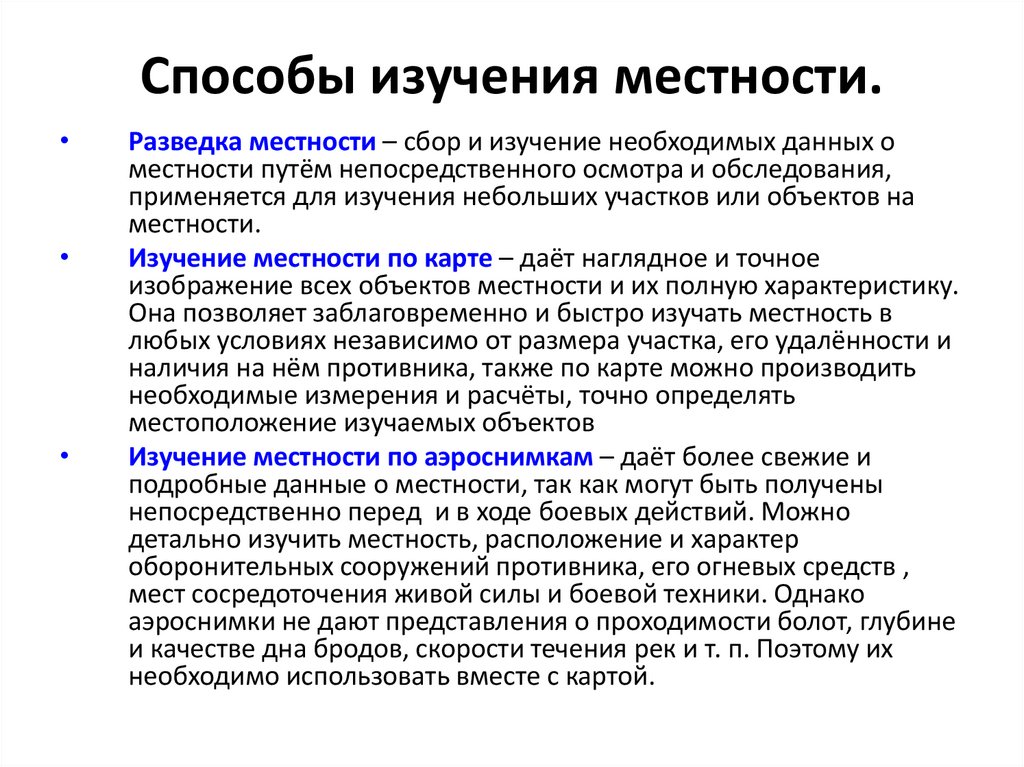

Способы изучения местности.
Разведка местности – сбор и изучение необходимых данных о
местности путём непосредственного осмотра и обследования,
применяется для изучения небольших участков или объектов на
местности.
Изучение местности по карте – даёт наглядное и точное
изображение всех объектов местности и их полную характеристику.
Она позволяет заблаговременно и быстро изучать местность в
любых условиях независимо от размера участка, его удалённости и
наличия на нём противника, также по карте можно производить
необходимые измерения и расчёты, точно определять
местоположение изучаемых объектов
Изучение местности по аэроснимкам – даёт более свежие и
подробные данные о местности, так как могут быть получены
непосредственно перед и в ходе боевых действий. Можно
детально изучить местность, расположение и характер
оборонительных сооружений противника, его огневых средств ,
мест сосредоточения живой силы и боевой техники. Однако
аэроснимки не дают представления о проходимости болот, глубине
и качестве дна бродов, скорости течения рек и т. п. Поэтому их
необходимо использовать вместе с картой.

40.

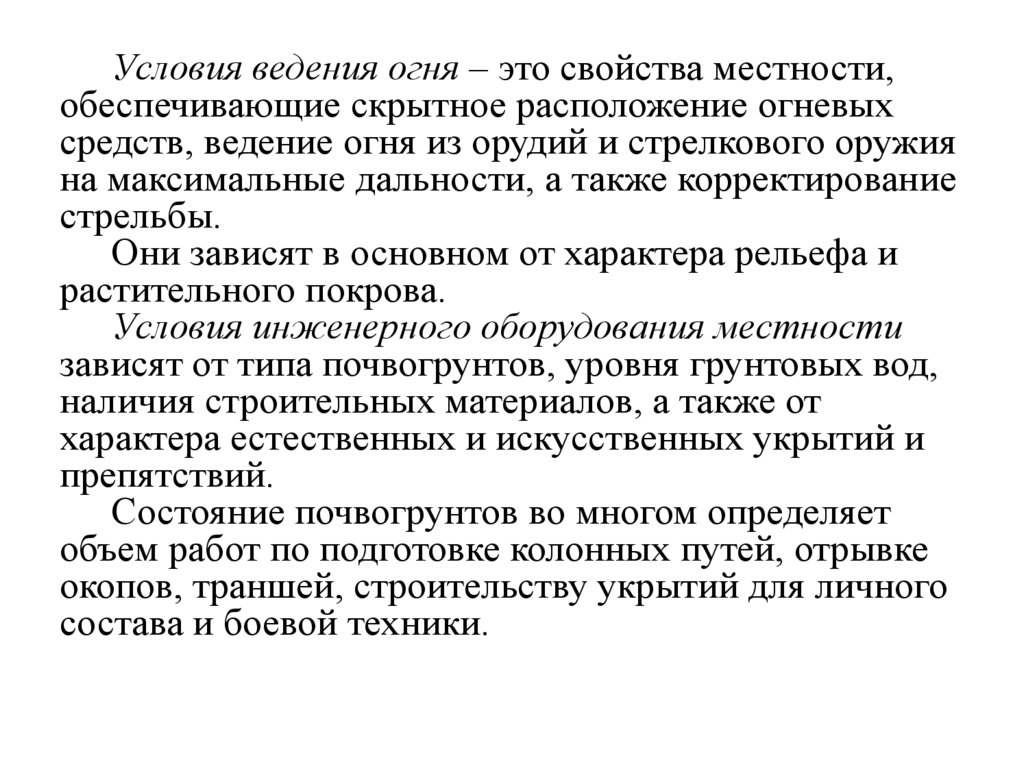

Условия ведения огня – это свойства местности,
обеспечивающие скрытное расположение огневых
средств, ведение огня из орудий и стрелкового оружия
на максимальные дальности, а также корректирование
стрельбы.
Они зависят в основном от характера рельефа и
растительного покрова.
Условия инженерного оборудования местности
зависят от типа почвогрунтов, уровня грунтовых вод,
наличия строительных материалов, а также от
характера естественных и искусственных укрытий и
препятствий.
Состояние почвогрунтов во многом определяет
объем работ по подготовке колонных путей, отрывке
окопов, траншей, строительству укрытий для личного
состава и боевой техники.

41.

Вопрос 3

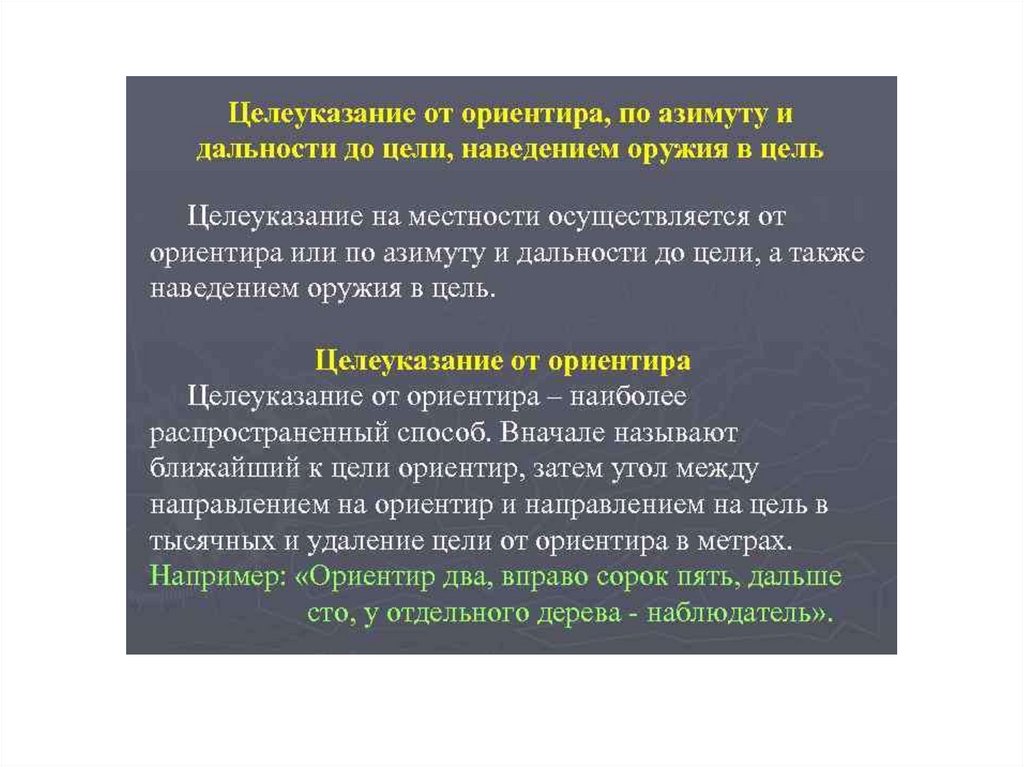

Местоположение объекта (цели) определяется
обычно по отношению к тому ориентиру, который
находится ближе всего к объекту (цели). Достаточно
знать две координаты объекта (цели): дальность, то
есть расстояние от наблюдателя до объекта (цели), и
угол (правее или левее ориентира), на который объект
(цель) видна нам, и тогда местоположение объекта
(цели) будет определено вполне точно.
Если расстояния до объекта (цели) определяются
непосредственным промером или расчетом по
формуле «тысячной», то угловые величины могут
измеряться с помощью подручных предметов,
линейки, бинокля, компаса, башенного угломера,
приборов наблюдения и прицеливания и других
измерительных приборов.

42.

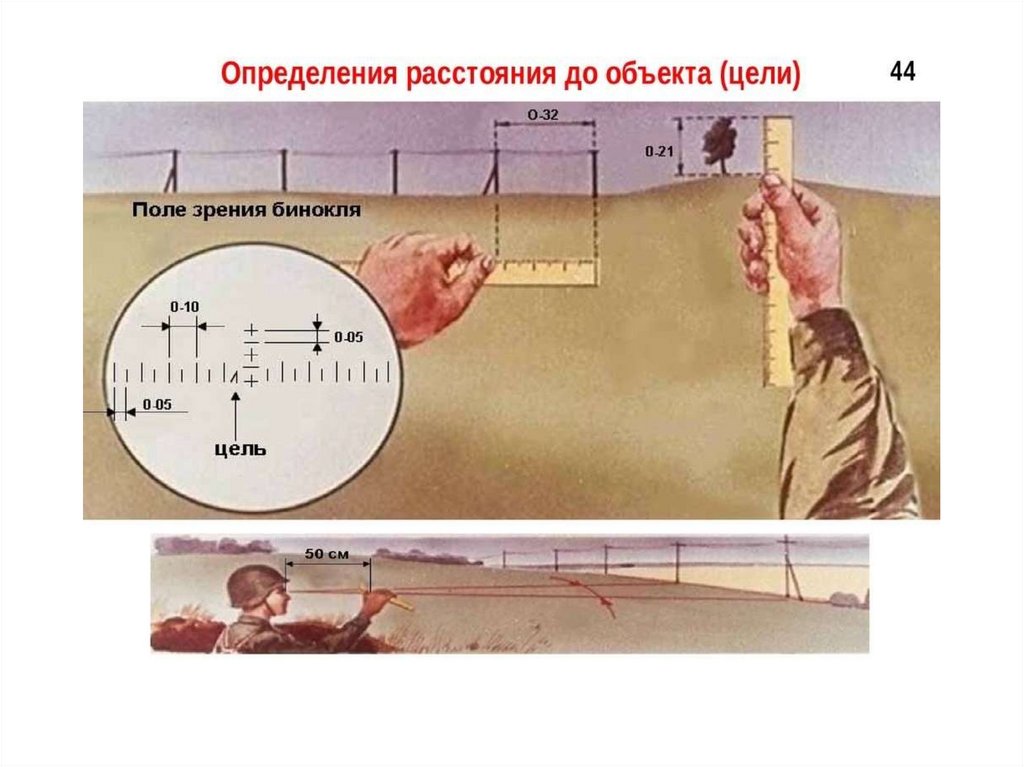

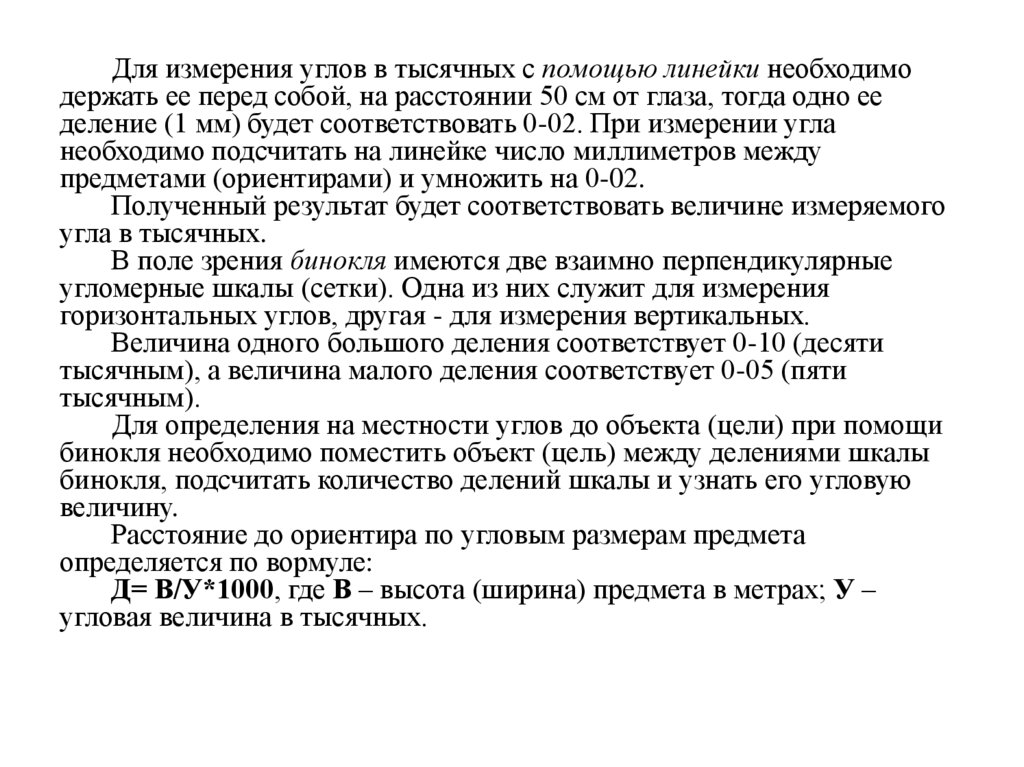

Для измерения углов в тысячных с помощью линейки необходимо
держать ее перед собой, на расстоянии 50 см от глаза, тогда одно ее
деление (1 мм) будет соответствовать 0-02. При измерении угла
необходимо подсчитать на линейке число миллиметров между
предметами (ориентирами) и умножить на 0-02.
Полученный результат будет соответствовать величине измеряемого
угла в тысячных.
В поле зрения бинокля имеются две взаимно перпендикулярные
угломерные шкалы (сетки). Одна из них служит для измерения
горизонтальных углов, другая - для измерения вертикальных.
Величина одного большого деления соответствует 0-10 (десяти
тысячным), а величина малого деления соответствует 0-05 (пяти
тысячным).
Для определения на местности углов до объекта (цели) при помощи
бинокля необходимо поместить объект (цель) между делениями шкалы
бинокля, подсчитать количество делений шкалы и узнать его угловую
величину.

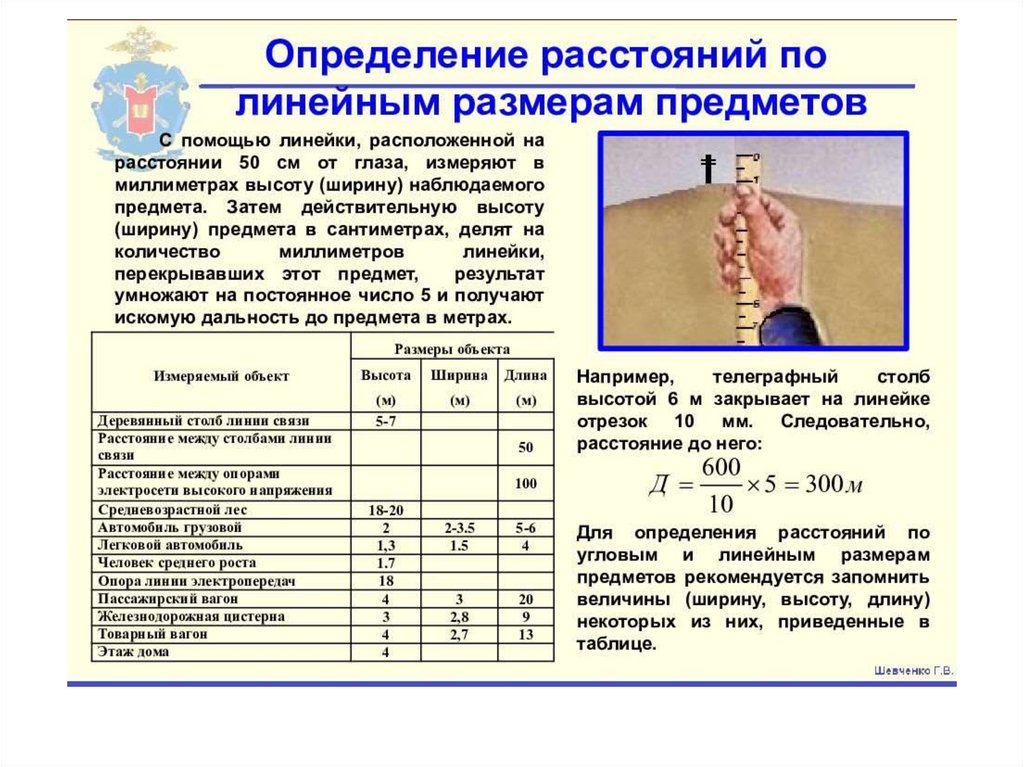

Расстояние до ориентира по угловым размерам предмета
определяется по вормуле:
Д= В/У*1000, где В – высота (ширина) предмета в метрах; У –
угловая величина в тысячных.

43.

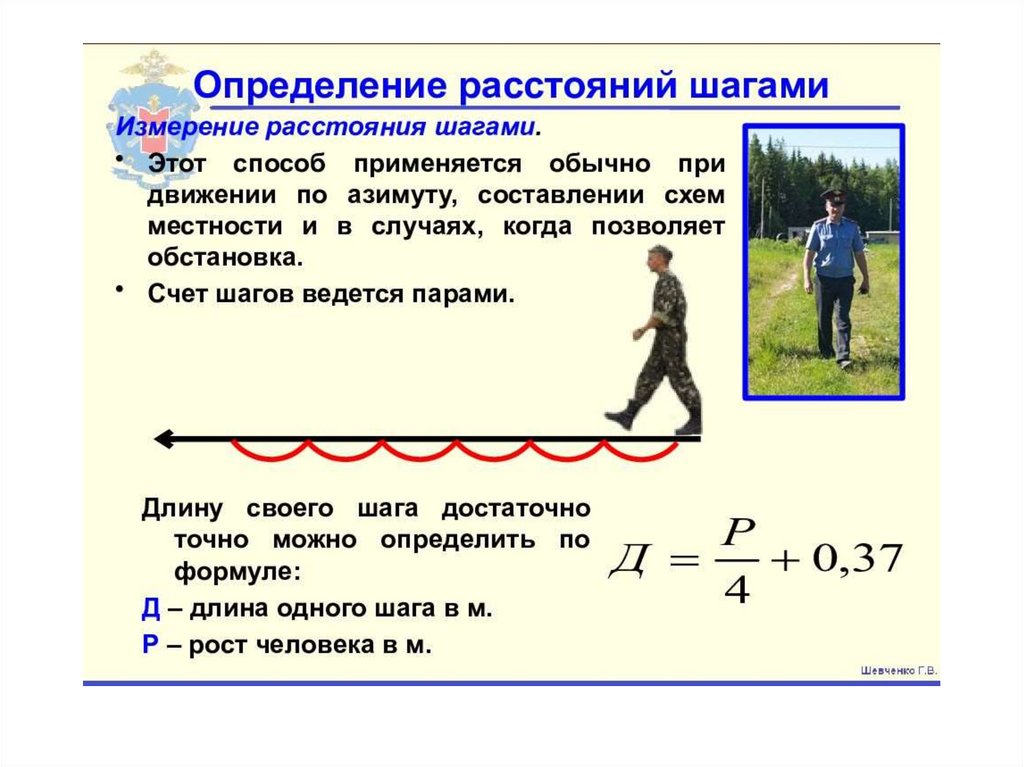

44.

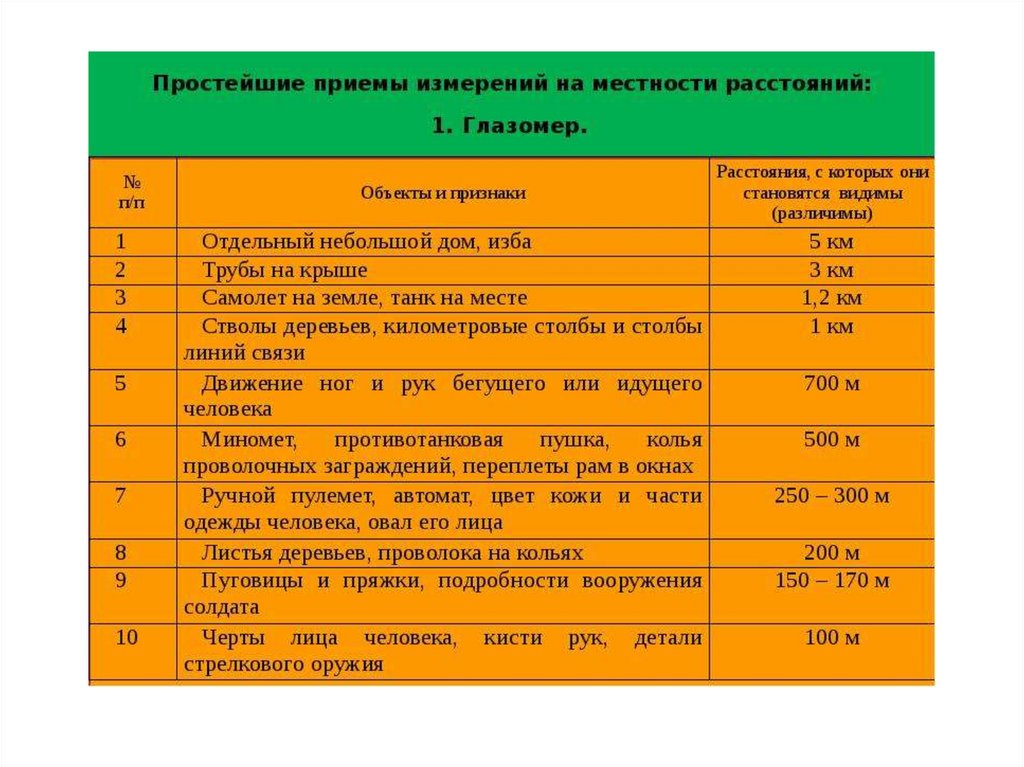

45.

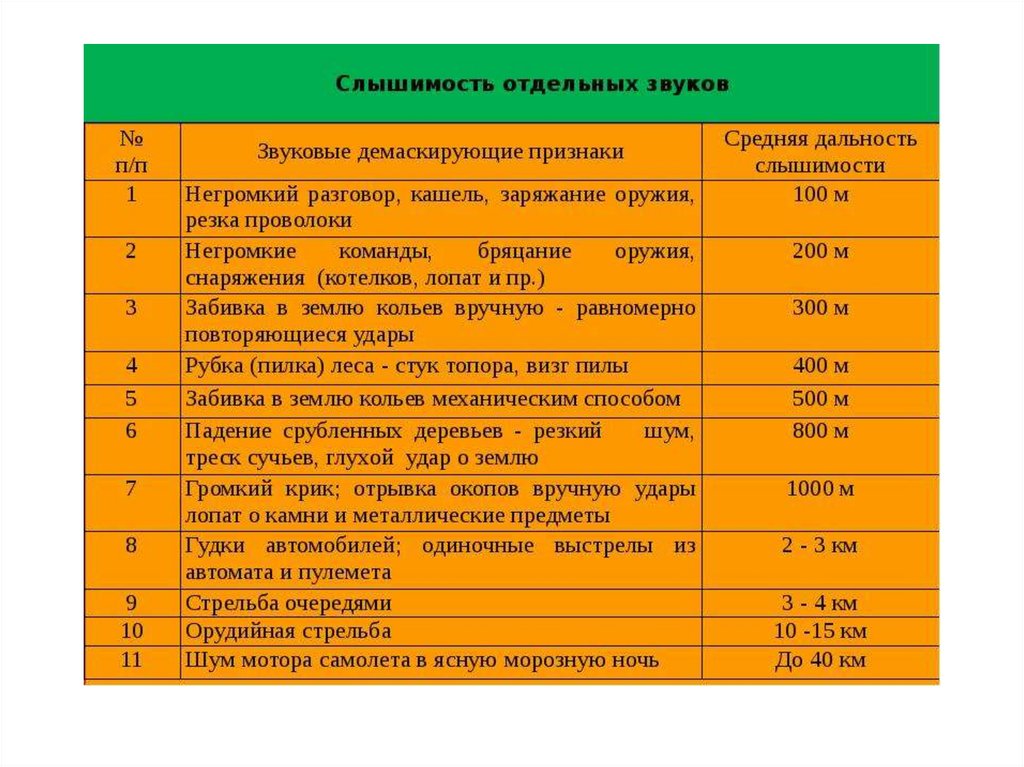

46.

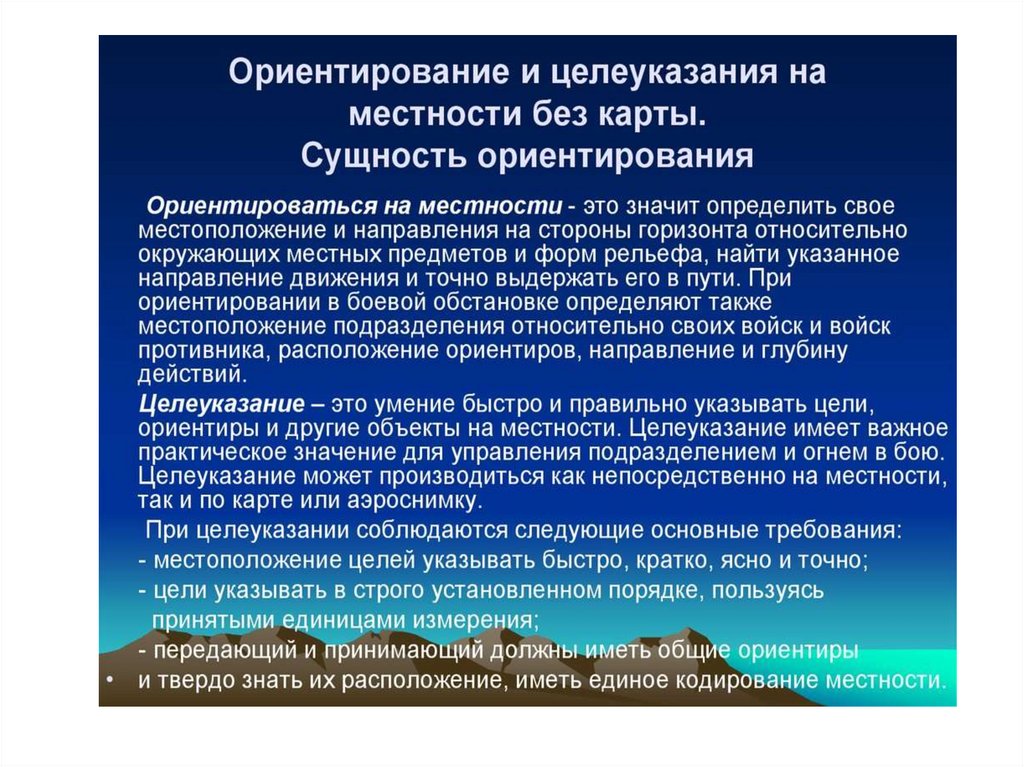

47.

48.

49.

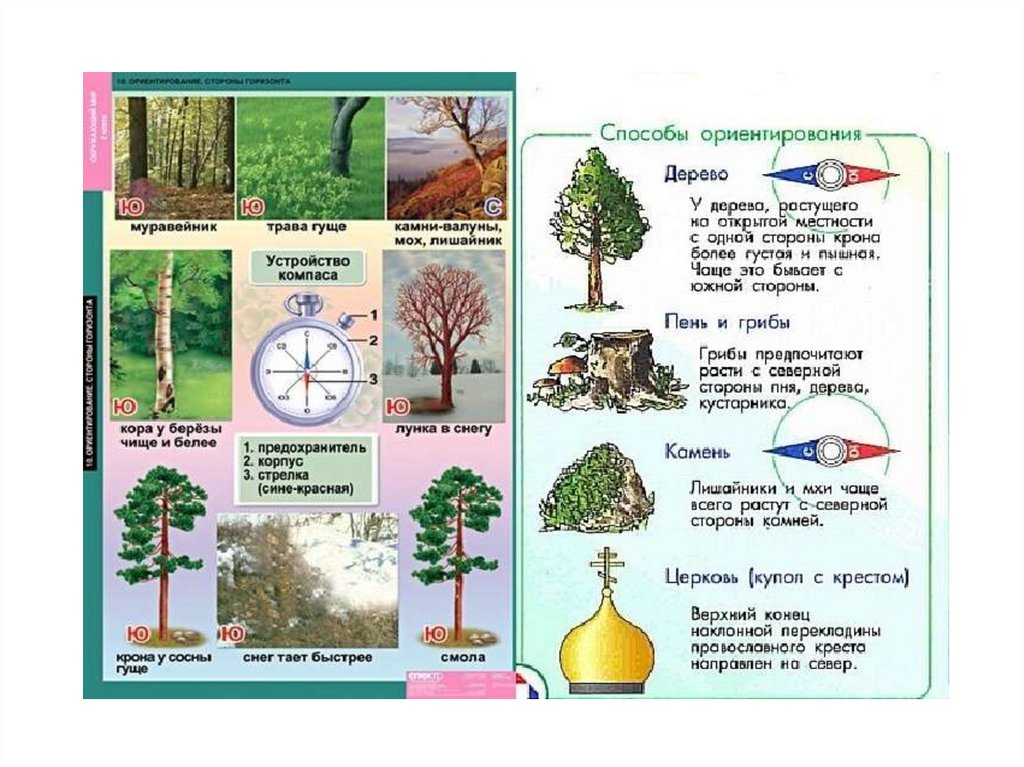

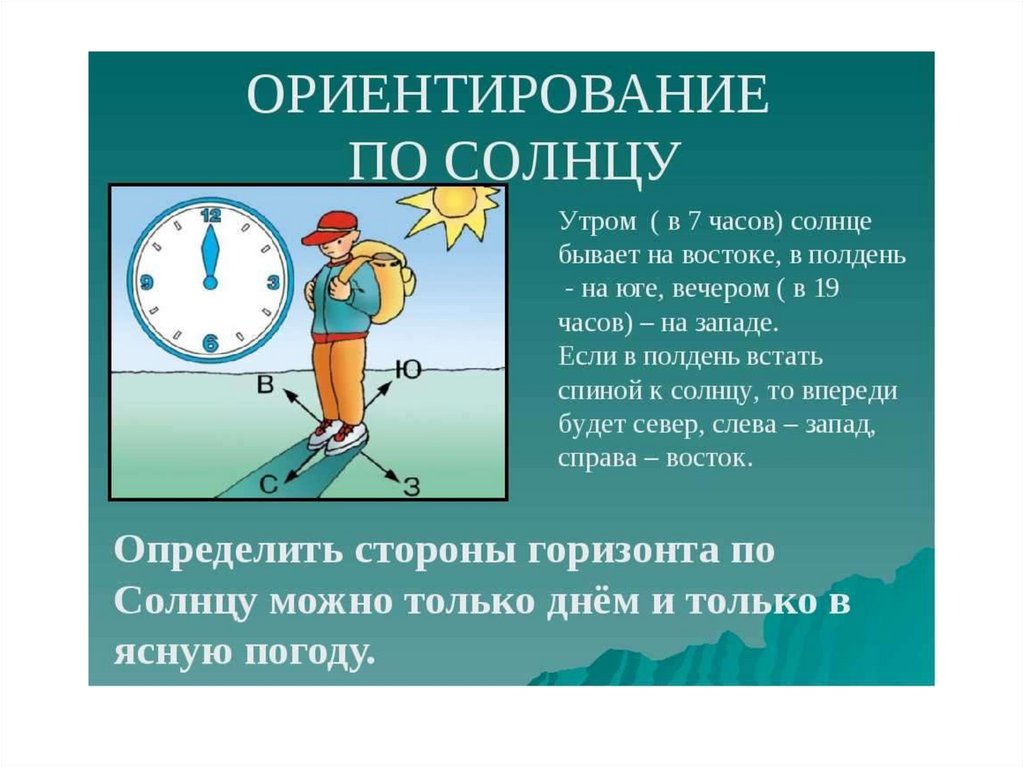

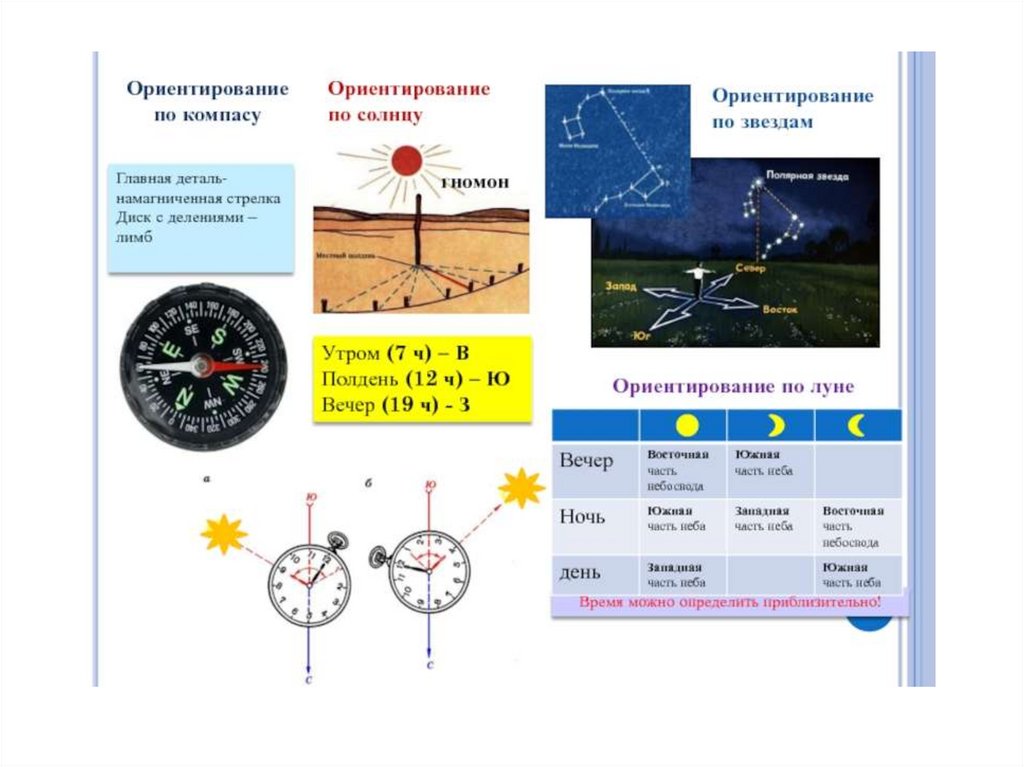

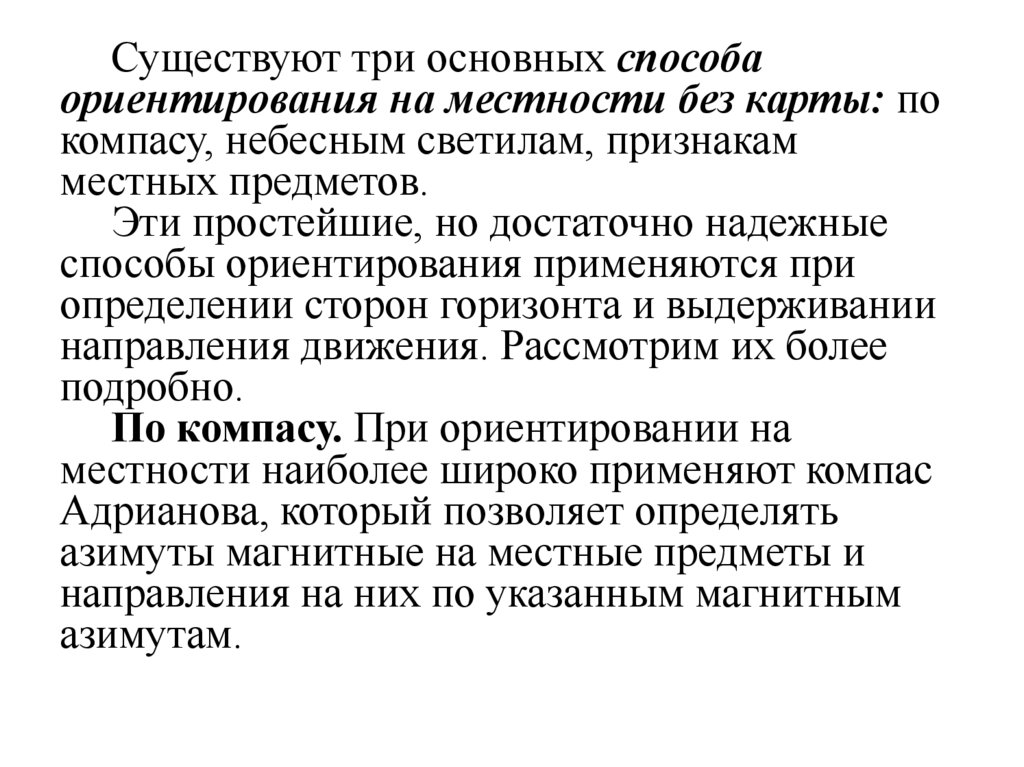

Существуют три основных способа
ориентирования на местности без карты: по
компасу, небесным светилам, признакам
местных предметов.
Эти простейшие, но достаточно надежные
способы ориентирования применяются при
определении сторон горизонта и выдерживании
направления движения. Рассмотрим их более
подробно.

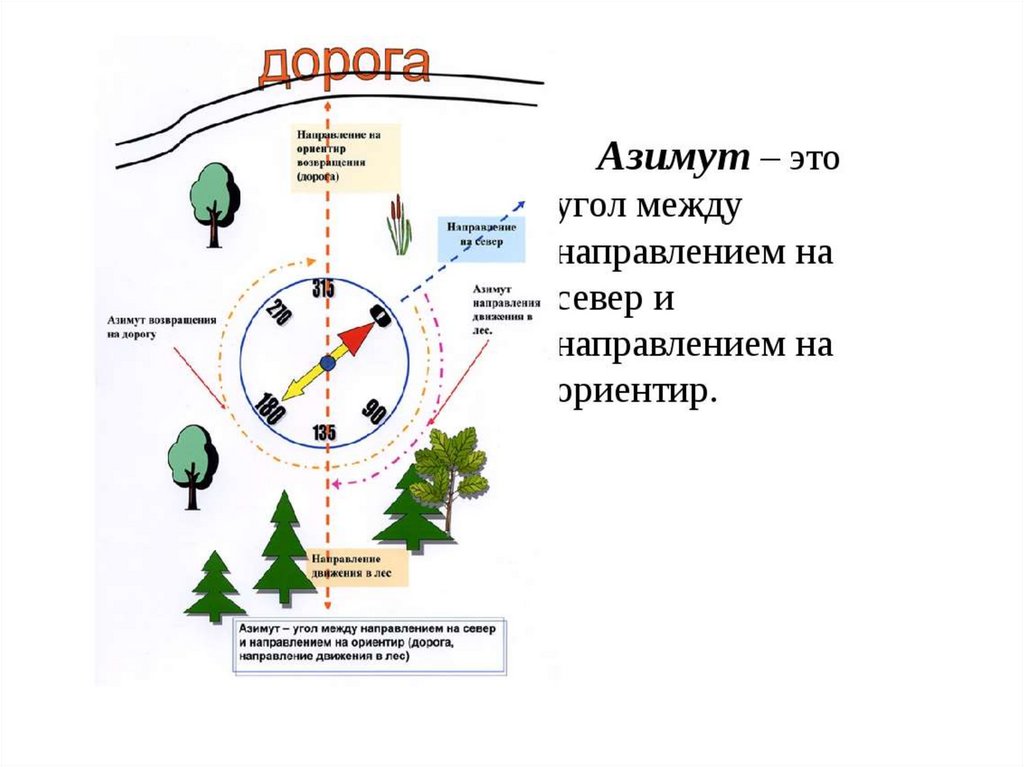

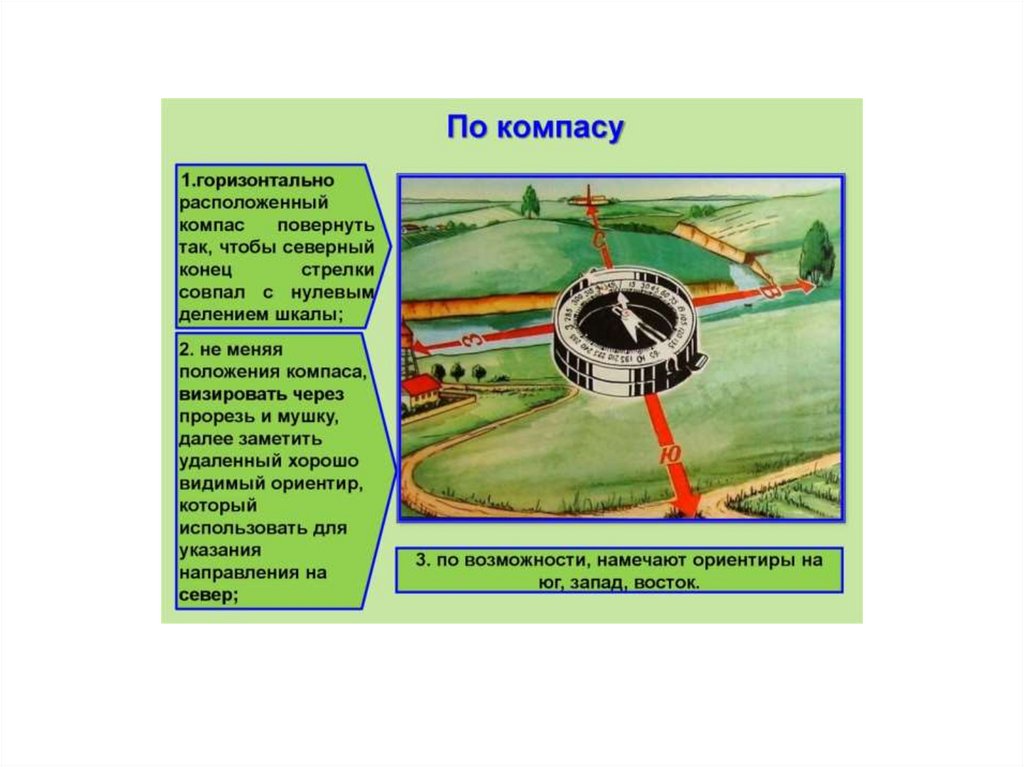

По компасу. При ориентировании на
местности наиболее широко применяют компас
Адрианова, который позволяет определять
азимуты магнитные на местные предметы и
направления на них по указанным магнитным
азимутам.

50.

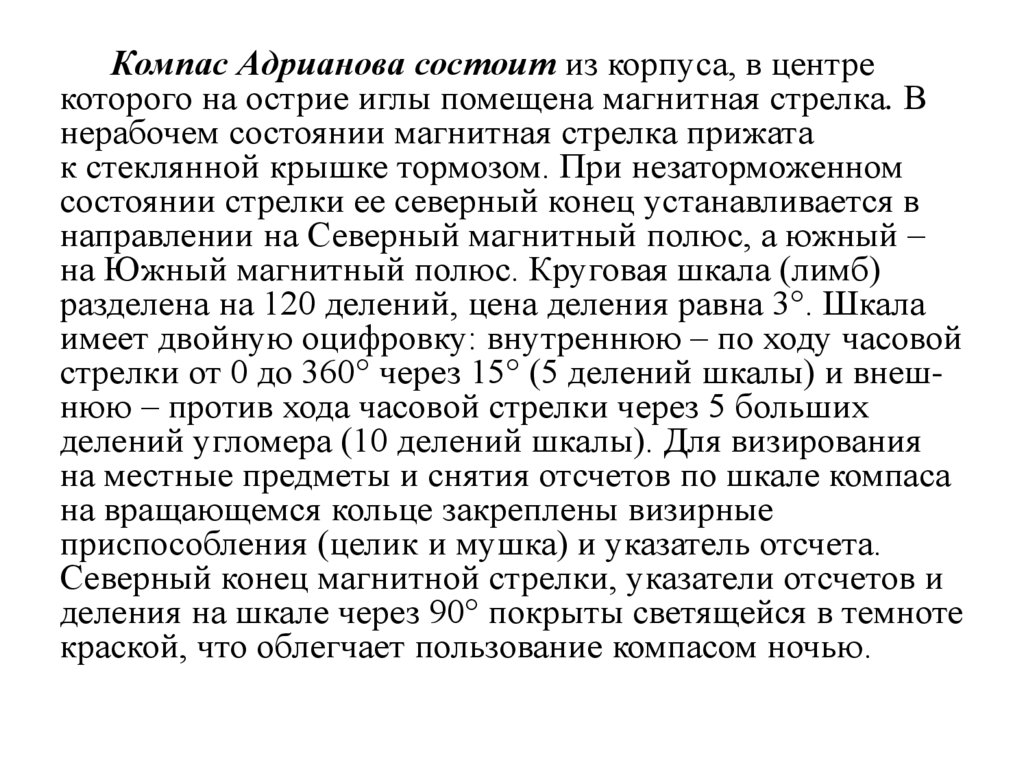

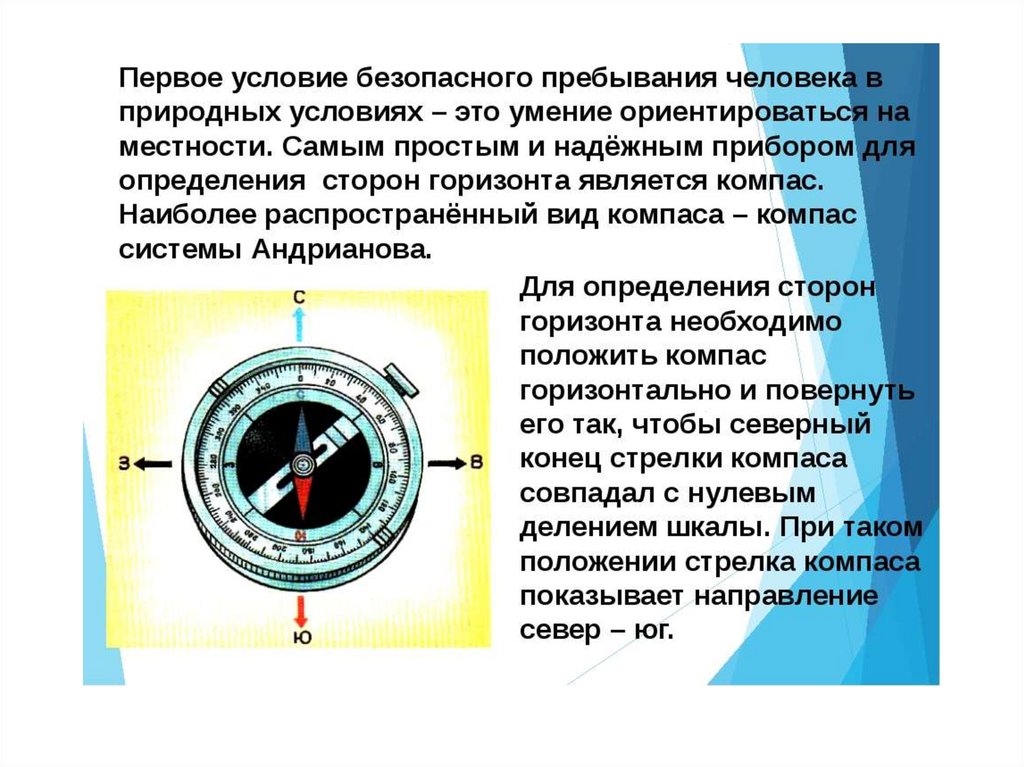

Компас Адрианова состоит из корпуса, в центре
которого на острие иглы помещена магнитная стрелка. В
нерабочем состоянии магнитная стрелка прижата
к стеклянной крышке тормозом. При незаторможенном
состоянии стрелки ее северный конец устанавливается в
направлении на Северный магнитный полюс, а южный –
на Южный магнитный полюс. Круговая шкала (лимб)
разделена на 120 делений, цена деления равна 3°. Шкала
имеет двойную оцифровку: внутреннюю – по ходу часовой
стрелки от 0 до 360° через 15° (5 делений шкалы) и внешнюю – против хода часовой стрелки через 5 больших
делений угломера (10 делений шкалы). Для визирования
на местные предметы и снятия отсчетов по шкале компаса
на вращающемся кольце закреплены визирные
приспособления (целик и мушка) и указатель отсчета.
Северный конец магнитной стрелки, указатели отсчетов и
деления на шкале через 90° покрыты светящейся в темноте
краской, что облегчает пользование компасом ночью.
