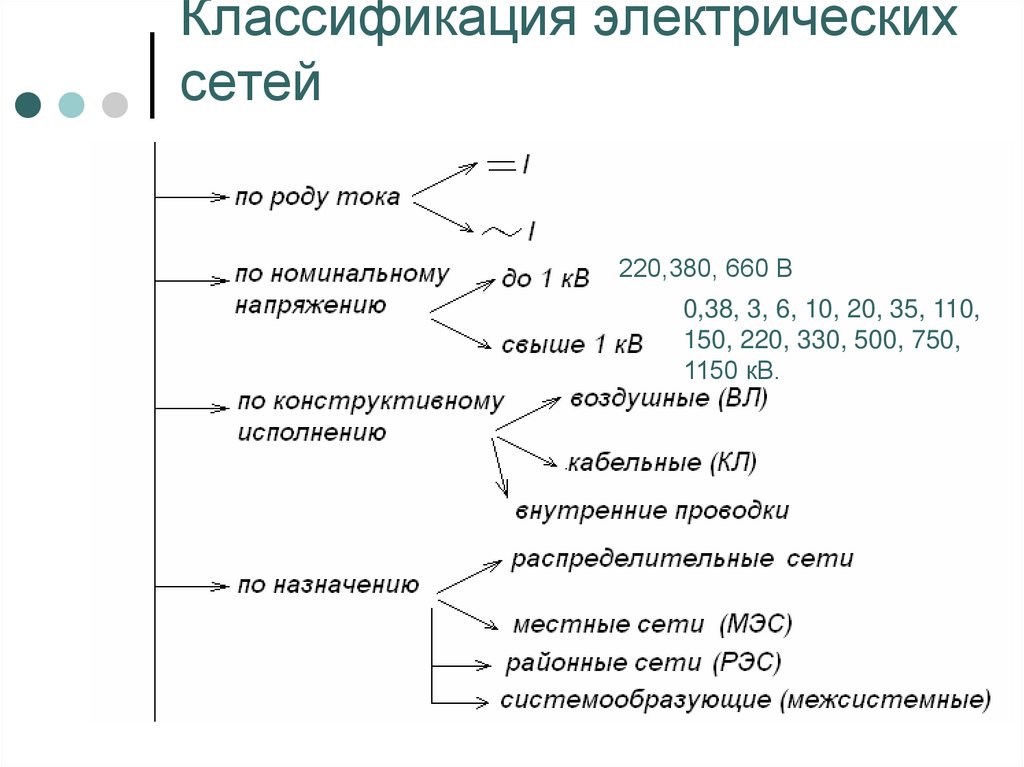

Классификация электрических сетей

1. Классификация электрических сетей

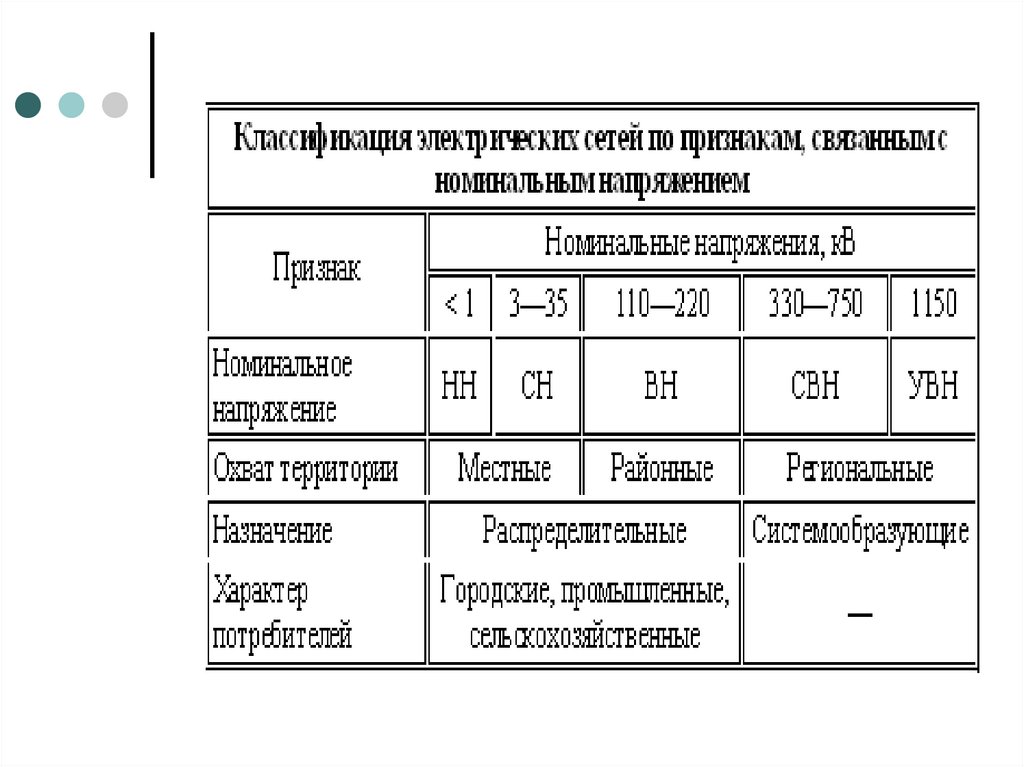

220,380, 660 В
0,38, 3, 6, 10, 20, 35, 110,
150, 220, 330, 500, 750,
1150 кВ.

2.

3.

4.

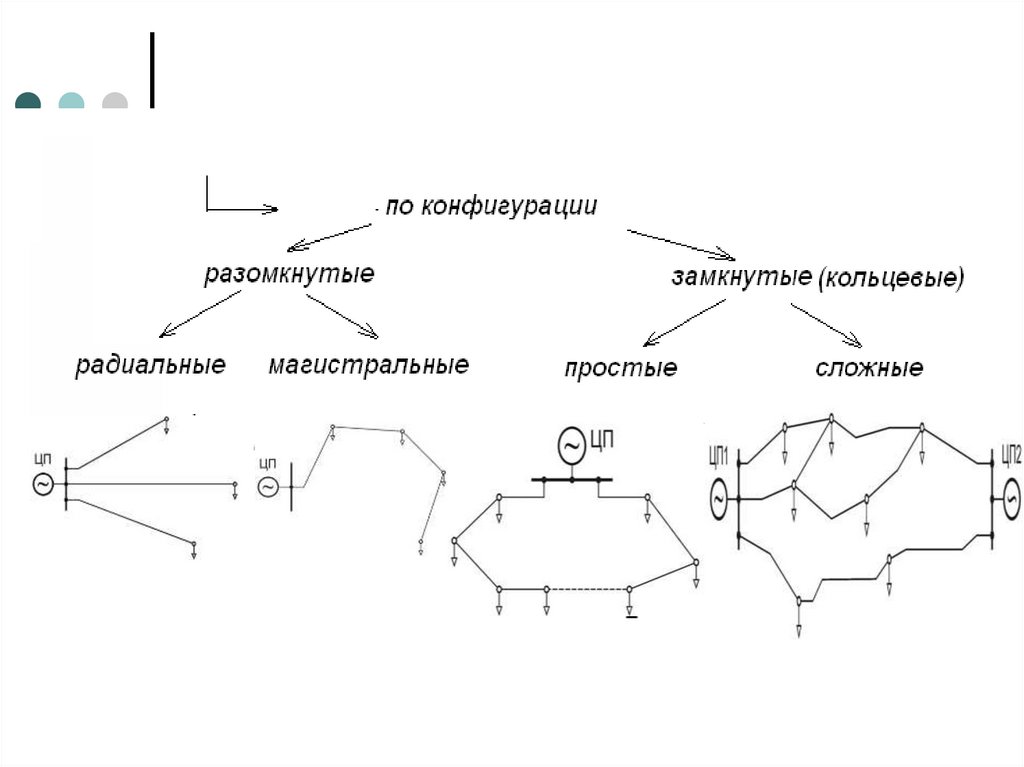

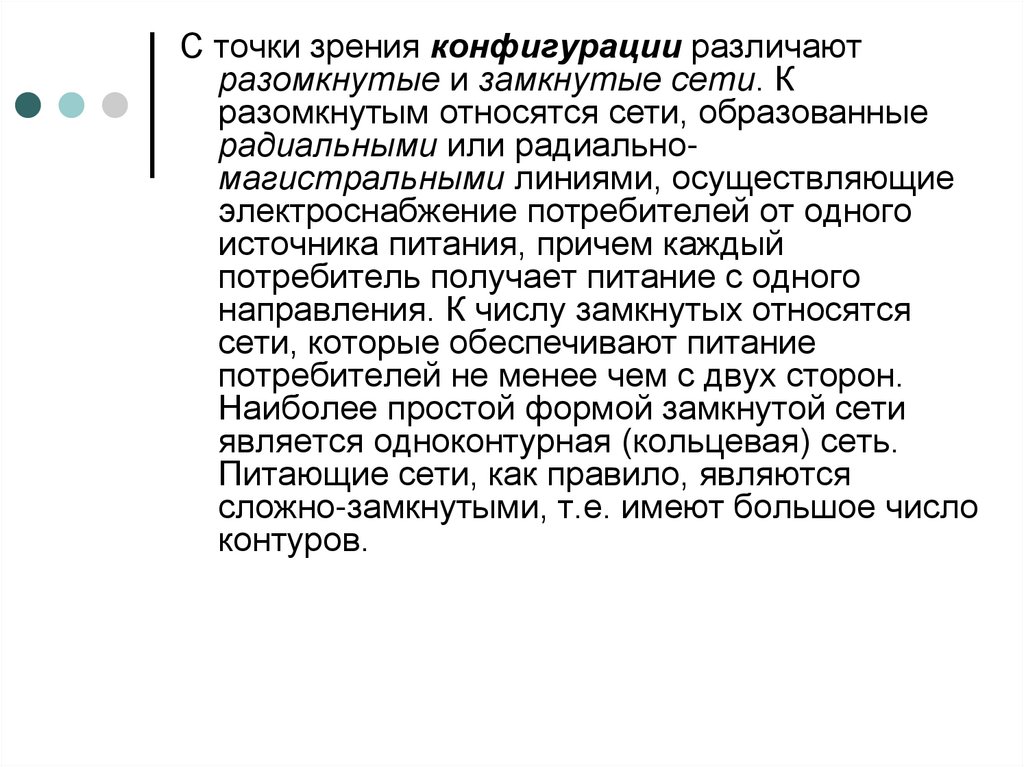

С точки зрения конфигурации различают
разомкнутые и замкнутые сети. К
разомкнутым относятся сети, образованные
радиальными или радиальномагистральными линиями, осуществляющие
электроснабжение потребителей от одного
источника питания, причем каждый
потребитель получает питание с одного
направления. К числу замкнутых относятся
сети, которые обеспечивают питание
потребителей не менее чем с двух сторон.
Наиболее простой формой замкнутой сети
является одноконтурная (кольцевая) сеть.
Питающие сети, как правило, являются
сложно-замкнутыми, т.е. имеют большое число
контуров.

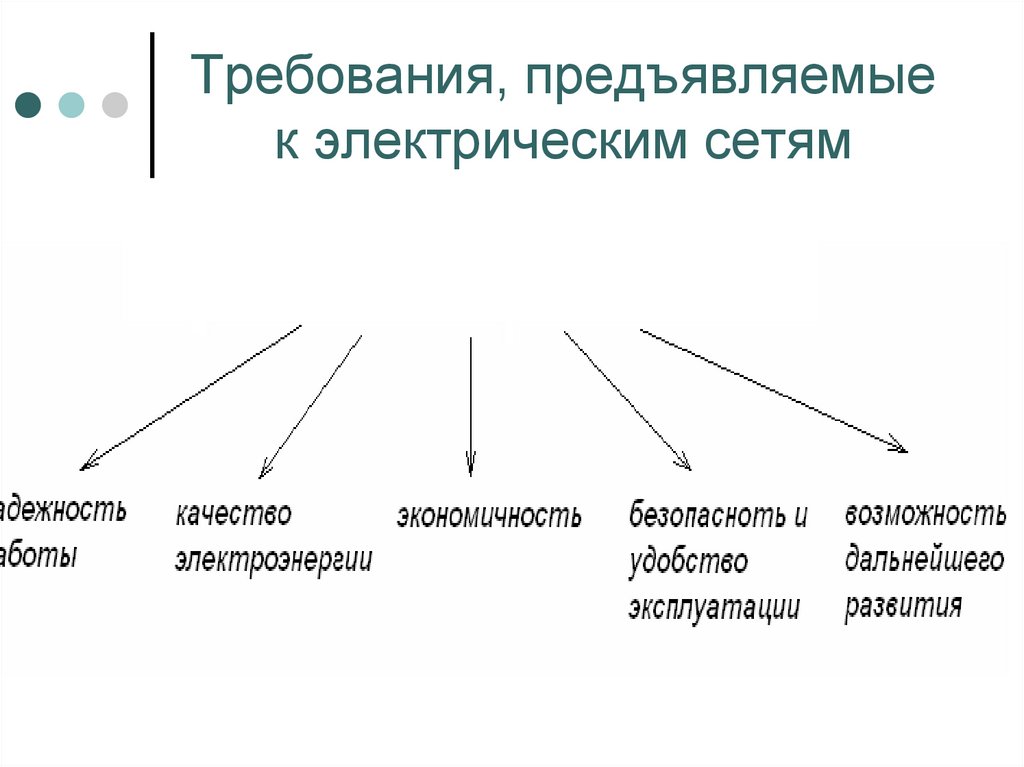

5. Требования, предъявляемые к электрическим сетям

6. Конструктивные элементы воздушных линий электропередачи

1.
2.
3.
4.
5.

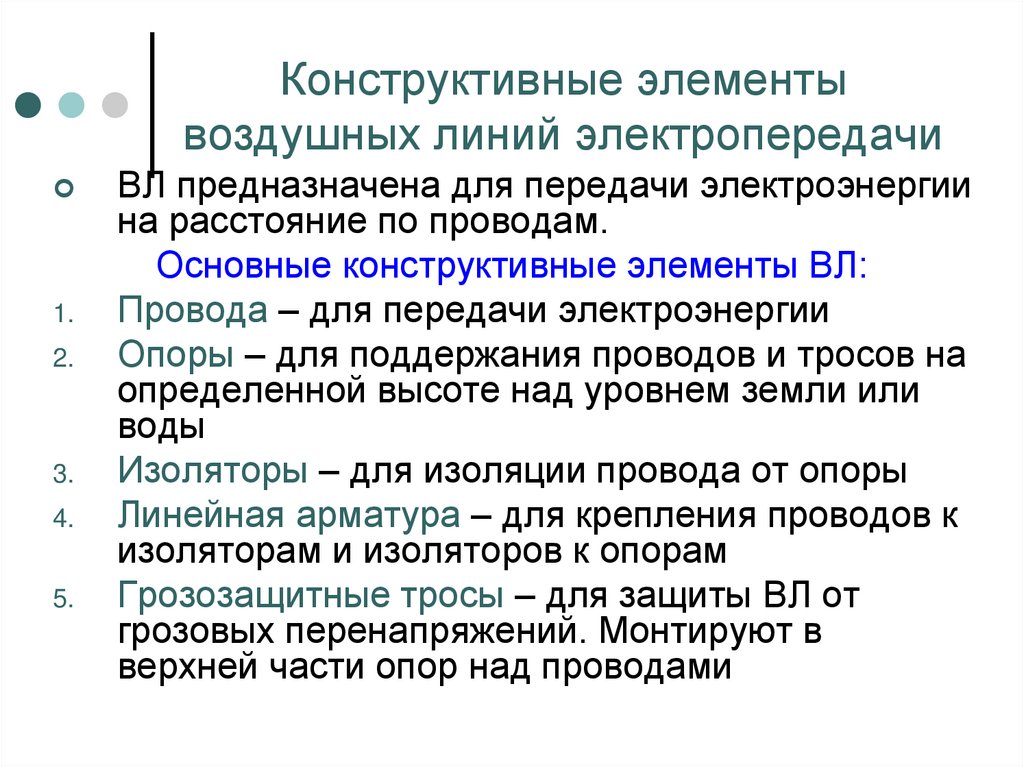

ВЛ предназначена для передачи электроэнергии
на расстояние по проводам.
Основные конструктивные элементы ВЛ:
Провода – для передачи электроэнергии
Опоры – для поддержания проводов и тросов на
определенной высоте над уровнем земли или
воды
Изоляторы – для изоляции провода от опоры
Линейная арматура – для крепления проводов к
изоляторам и изоляторов к опорам
Грозозащитные тросы – для защиты ВЛ от
грозовых перенапряжений. Монтируют в
верхней части опор над проводами

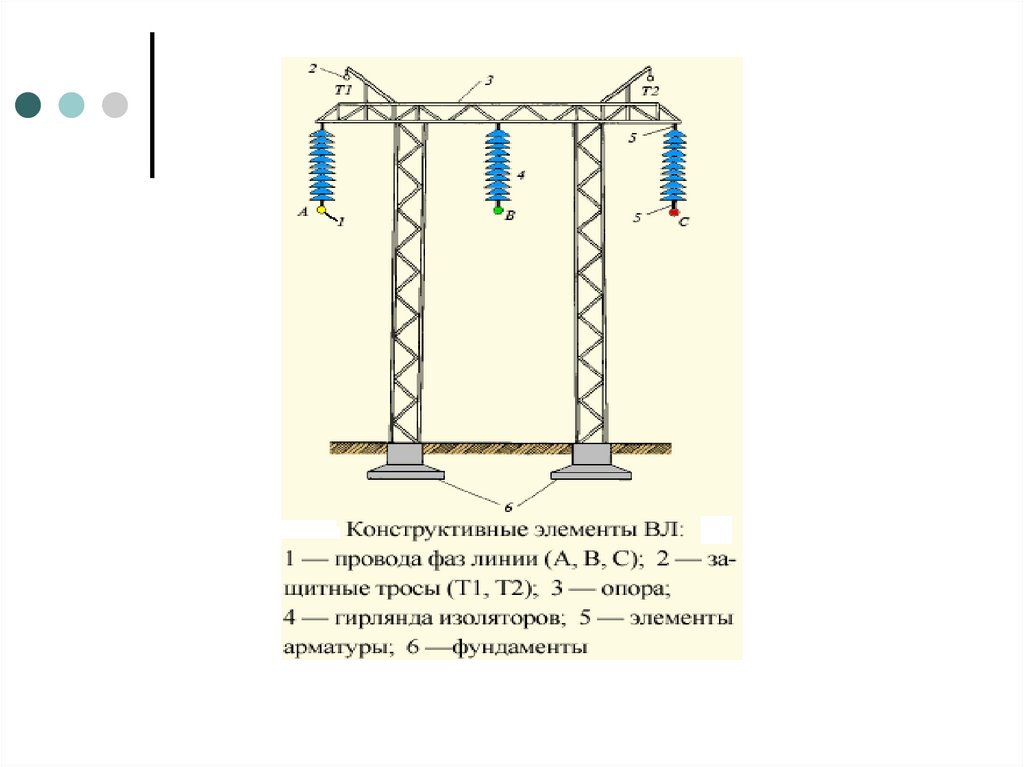

7.

8.

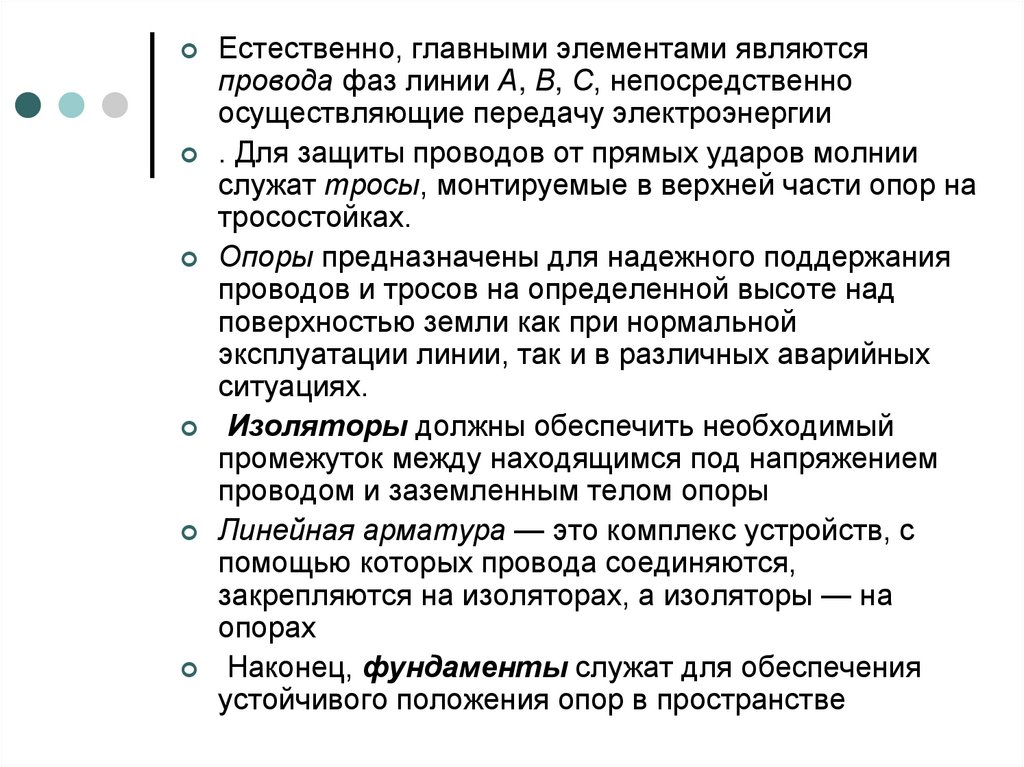

Естественно, главными элементами являются
провода фаз линии А, В, С, непосредственно
осуществляющие передачу электроэнергии
. Для защиты проводов от прямых ударов молнии
служат тросы, монтируемые в верхней части опор на
тросостойках.
Опоры предназначены для надежного поддержания
проводов и тросов на определенной высоте над
поверхностью земли как при нормальной
эксплуатации линии, так и в различных аварийных
ситуациях.
Изоляторы должны обеспечить необходимый
промежуток между находящимся под напряжением
проводом и заземленным телом опоры
Линейная арматура — это комплекс устройств, с
помощью которых провода соединяются,
закрепляются на изоляторах, а изоляторы — на
опорах
Наконец, фундаменты служат для обеспечения
устойчивого положения опор в пространстве

9. .

По количеству параллельных цепей (nц), прокладываемых
по общей трассе, различают одноцепные (nц = 1),
двухцепные (nц = 2). По ГОСТ одноцепная воздушная
линия переменного тока определяется как линия, имеющая
один комплект фазных проводов, а двухцепная ВЛ — два
комплекта

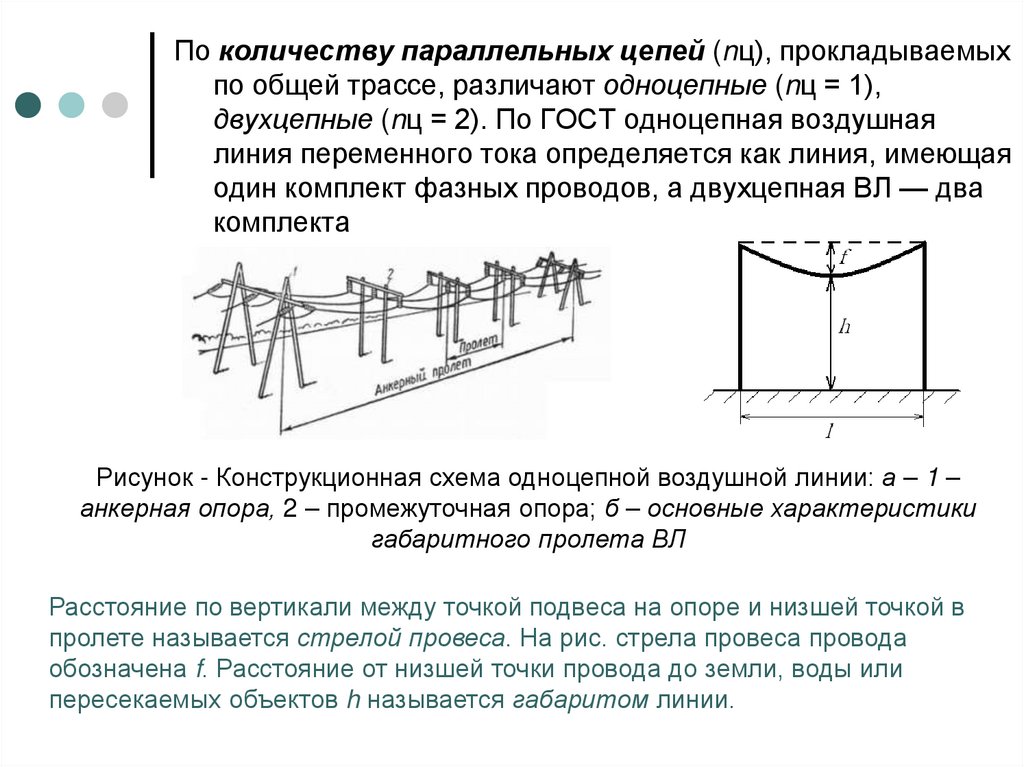

Рисунок - Конструкционная схема одноцепной воздушной линии: а – 1 –
анкерная опора, 2 – промежуточная опора; б – основные характеристики
габаритного пролета ВЛ
Расстояние по вертикали между точкой подвеса на опоре и низшей точкой в
пролете называется стрелой провеса. На рис. стрела провеса провода
обозначена f. Расстояние от низшей точки провода до земли, воды или
пересекаемых объектов h называется габаритом линии.

10. Провода и тросы ВЛ

По конструкции различают:
-

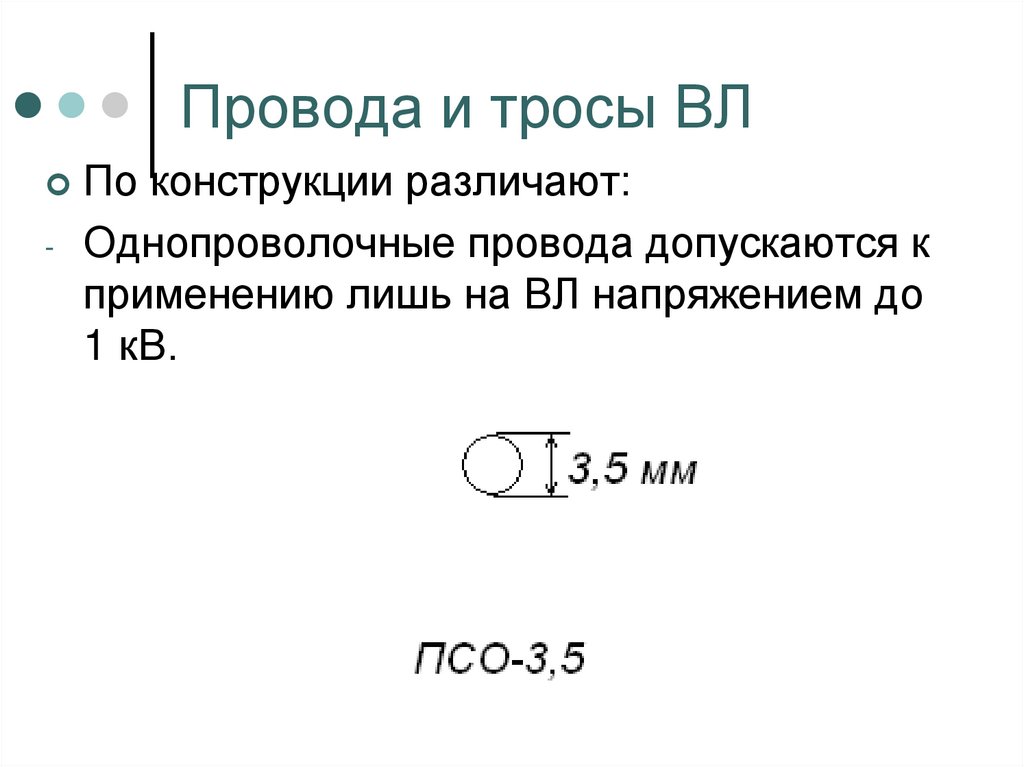

Однопроволочные провода допускаются к
применению лишь на ВЛ напряжением до
1 кВ.

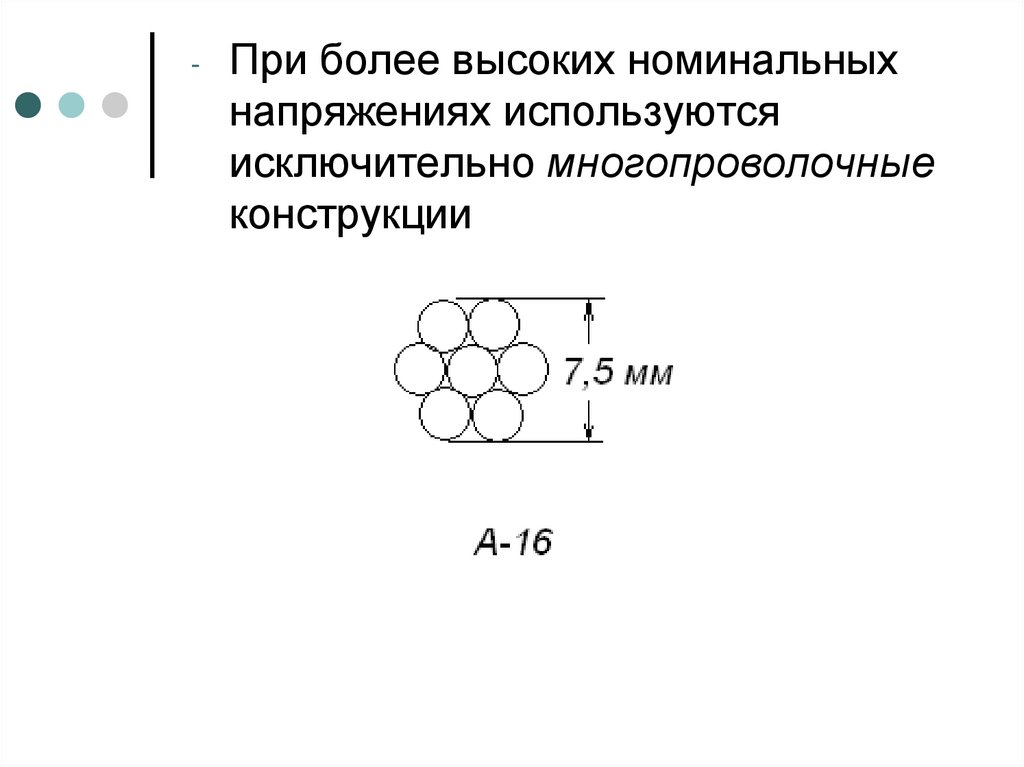

11.

-
При более высоких номинальных
напряжениях используются
исключительно многопроволочные
конструкции

12.

-

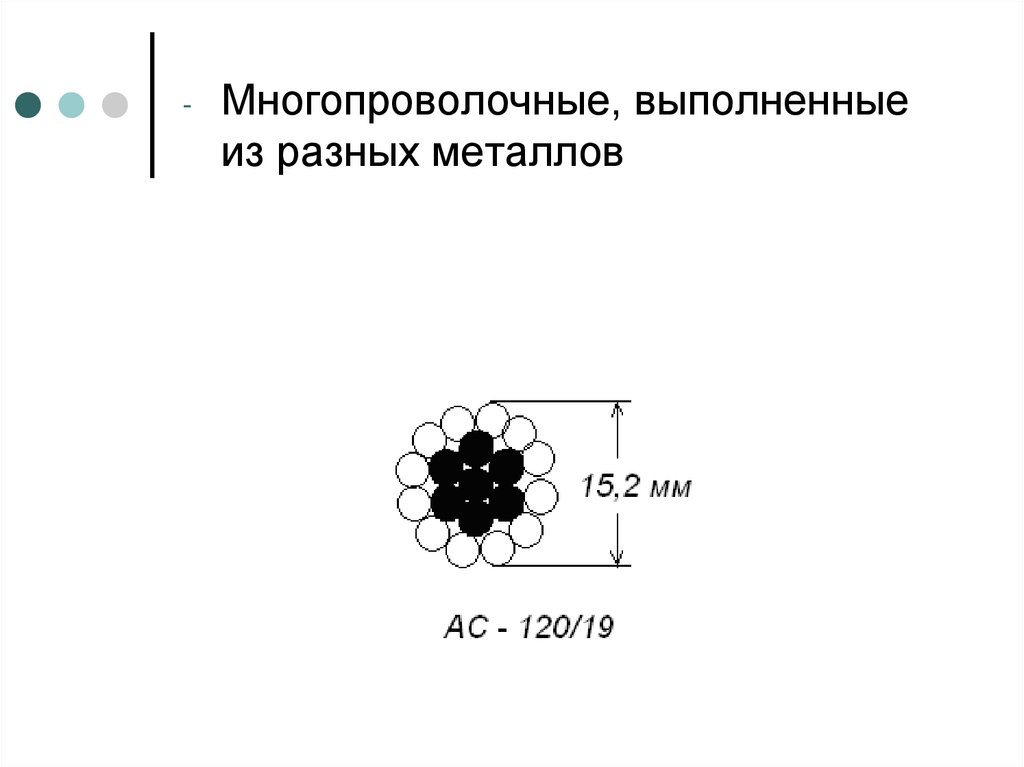

Многопроволочные, выполненные
из разных металлов

13.

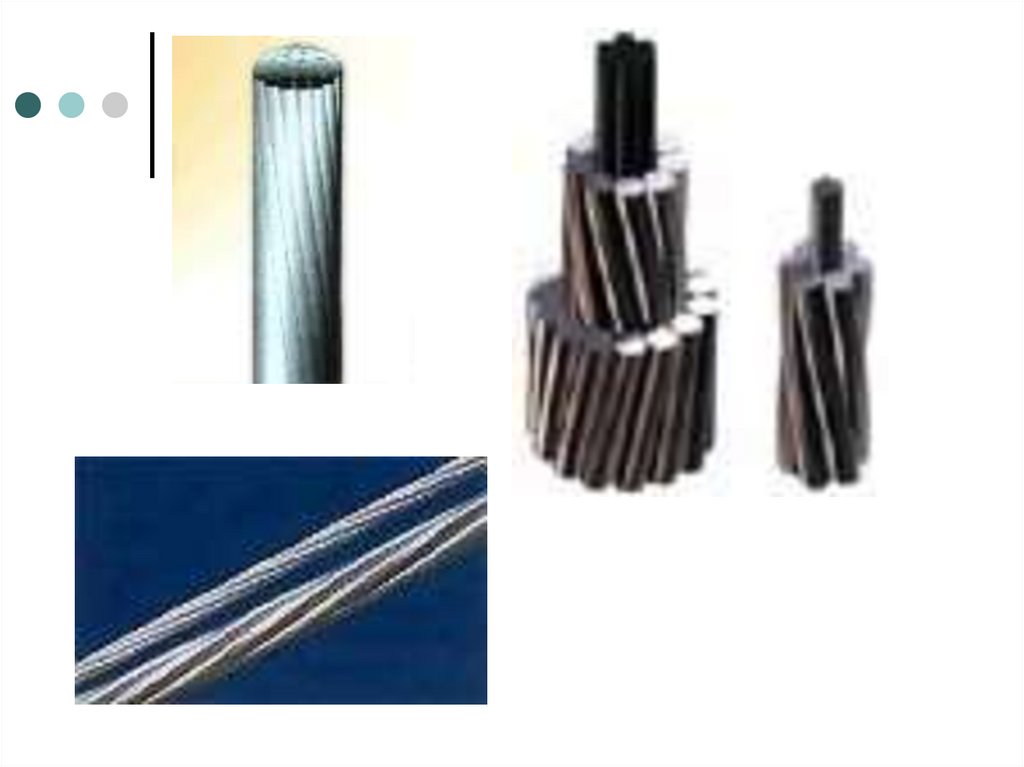

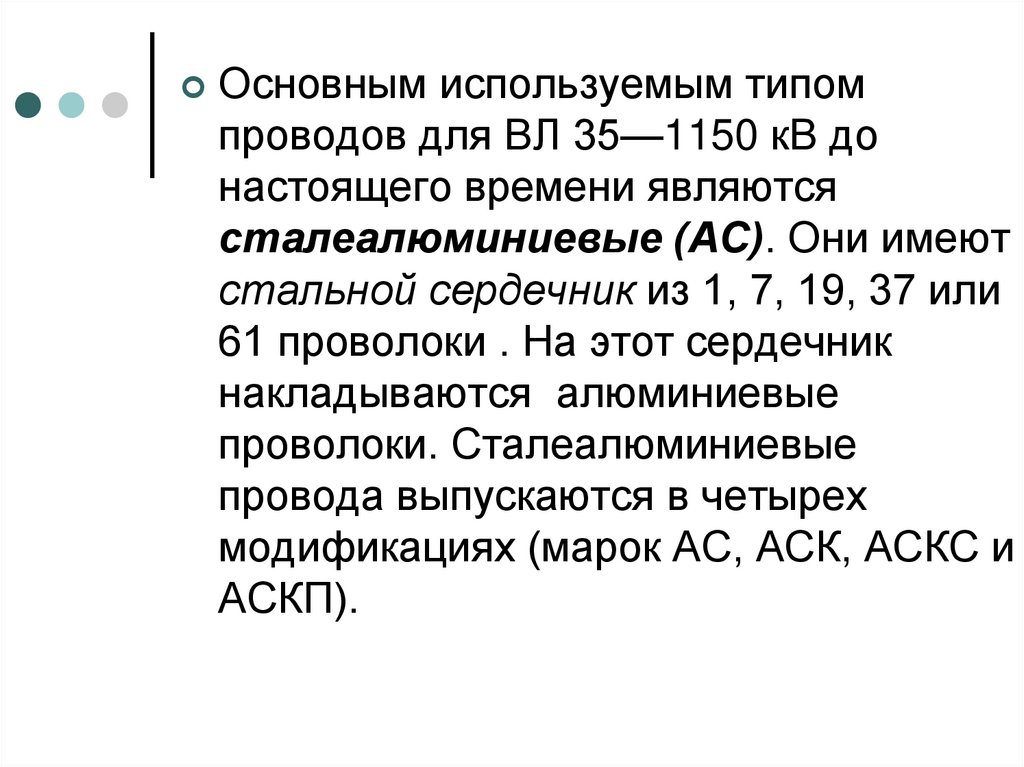

Основным используемым типом
проводов для ВЛ 35—1150 кВ до
настоящего времени являются
сталеалюминиевые (АС). Они имеют
стальной сердечник из 1, 7, 19, 37 или
61 проволоки . На этот сердечник
накладываются алюминиевые
проволоки. Сталеалюминиевые
провода выпускаются в четырех
модификациях (марок АС, АСК, АСКС и
АСКП).

14.

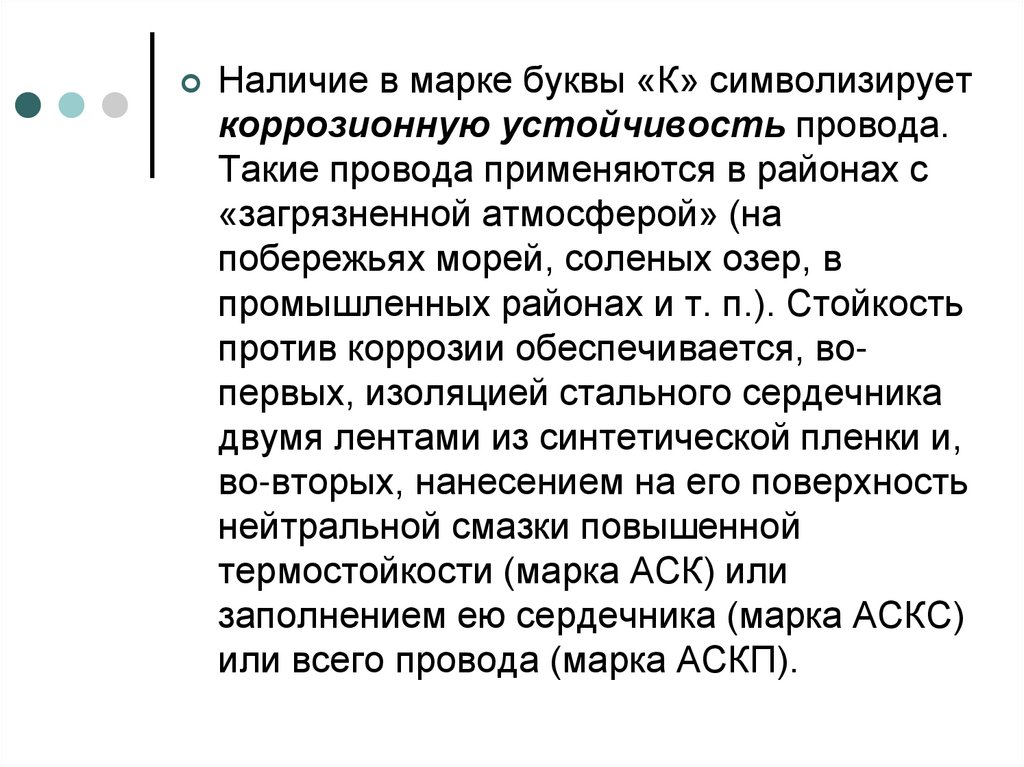

Наличие в марке буквы «К» символизирует
коррозионную устойчивость провода.
Такие провода применяются в районах с
«загрязненной атмосферой» (на
побережьях морей, соленых озер, в
промышленных районах и т. п.). Стойкость
против коррозии обеспечивается, вопервых, изоляцией стального сердечника
двумя лентами из синтетической пленки и,
во-вторых, нанесением на его поверхность
нейтральной смазки повышенной
термостойкости (марка АСК) или
заполнением ею сердечника (марка АСКС)
или всего провода (марка АСКП).

15.

16.

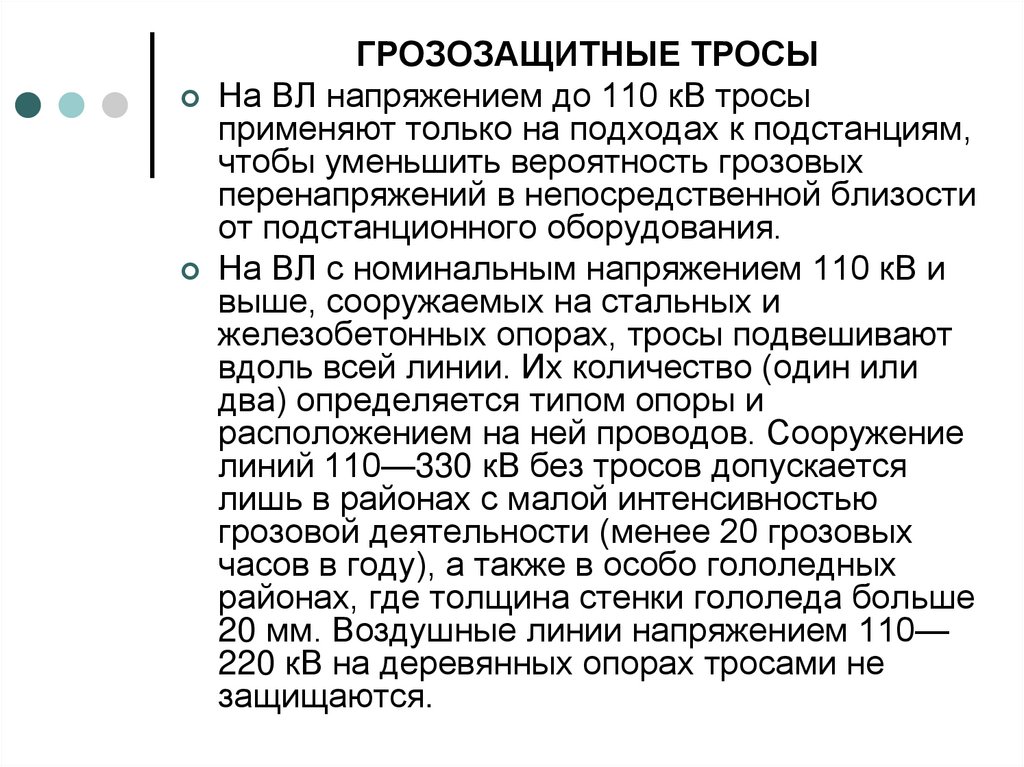

ГРОЗОЗАЩИТНЫЕ ТРОСЫ
На ВЛ напряжением до 110 кВ тросы
применяют только на подходах к подстанциям,
чтобы уменьшить вероятность грозовых
перенапряжений в непосредственной близости
от подстанционного оборудования.
На ВЛ с номинальным напряжением 110 кВ и
выше, сооружаемых на стальных и
железобетонных опорах, тросы подвешивают
вдоль всей линии. Их количество (один или
два) определяется типом опоры и
расположением на ней проводов. Сооружение
линий 110—330 кВ без тросов допускается
лишь в районах с малой интенсивностью
грозовой деятельности (менее 20 грозовых
часов в году), а также в особо гололедных
районах, где толщина стенки гололеда больше
20 мм. Воздушные линии напряжением 110—
220 кВ на деревянных опорах тросами не
защищаются.

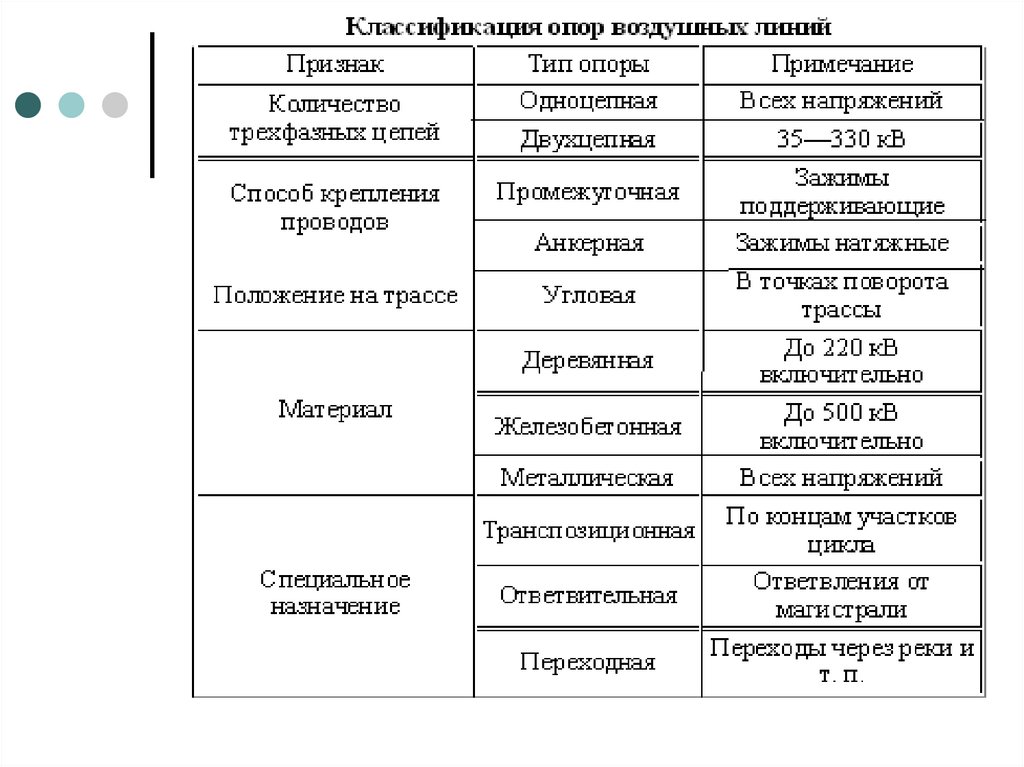

17. Опоры ВЛ

Многообразие применяемых в
электросетевом строительстве
типов опор влечет за собой
необходимость их классификации
по целому ряду признаков

18.

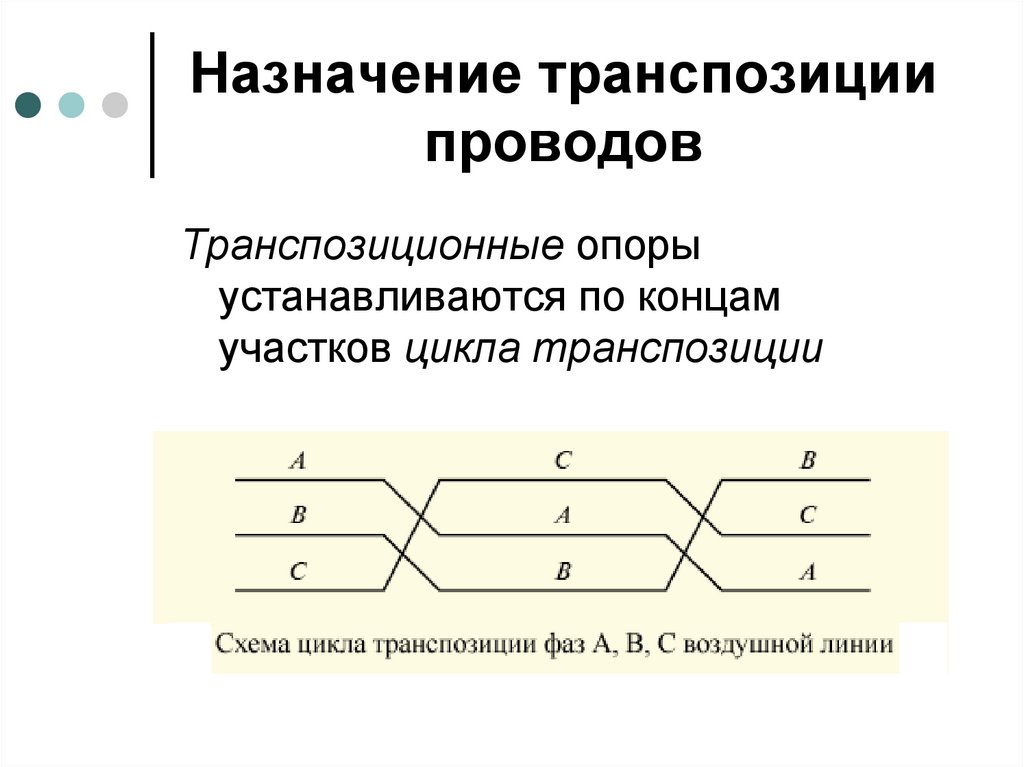

19. Назначение транспозиции проводов

Транспозиционные опоры
устанавливаются по концам
участков цикла транспозиции

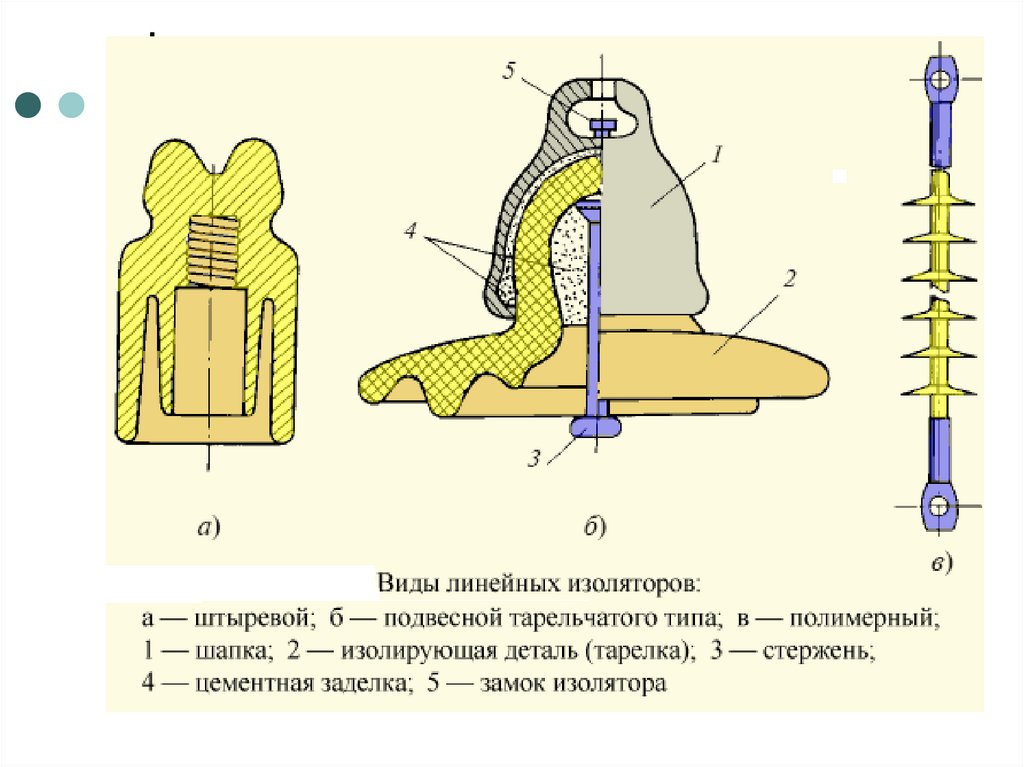

20. Изоляторы и линейная арматура

Изоляторы ВЛ изготавливают в основном из
фарфора или закаленного стекла. Вместе с
тем, в последние два десятилетия все шире
начинают применяться и полимерные
изоляторы. Фарфор и стекло обладают
высокой стойкостью к атмосферным
воздействиям, достаточно высокой
механической и электрической прочностью.
Стеклянные изоляторы легче фарфоровых,
лучше противостоят ударным нагрузкам и не
растрескиваются, а рассыпаются при пробое,
что облегчает визуальное нахождение места
повреждения при осмотрах линии.

21.

22.

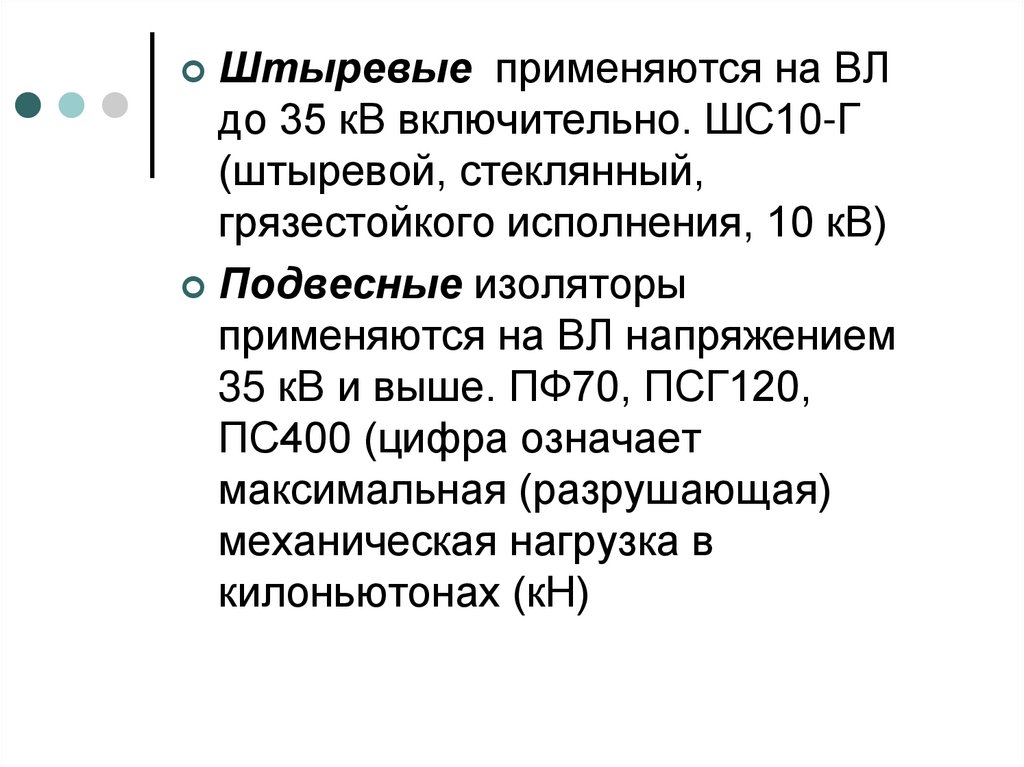

Штыревые
применяются на ВЛ
до 35 кВ включительно. ШС10-Г
(штыревой, стеклянный,
грязестойкого исполнения, 10 кВ)
Подвесные изоляторы
применяются на ВЛ напряжением
35 кВ и выше. ПФ70, ПСГ120,
ПС400 (цифра означает
максимальная (разрушающая)
механическая нагрузка в
килоньютонах (кН)

23.

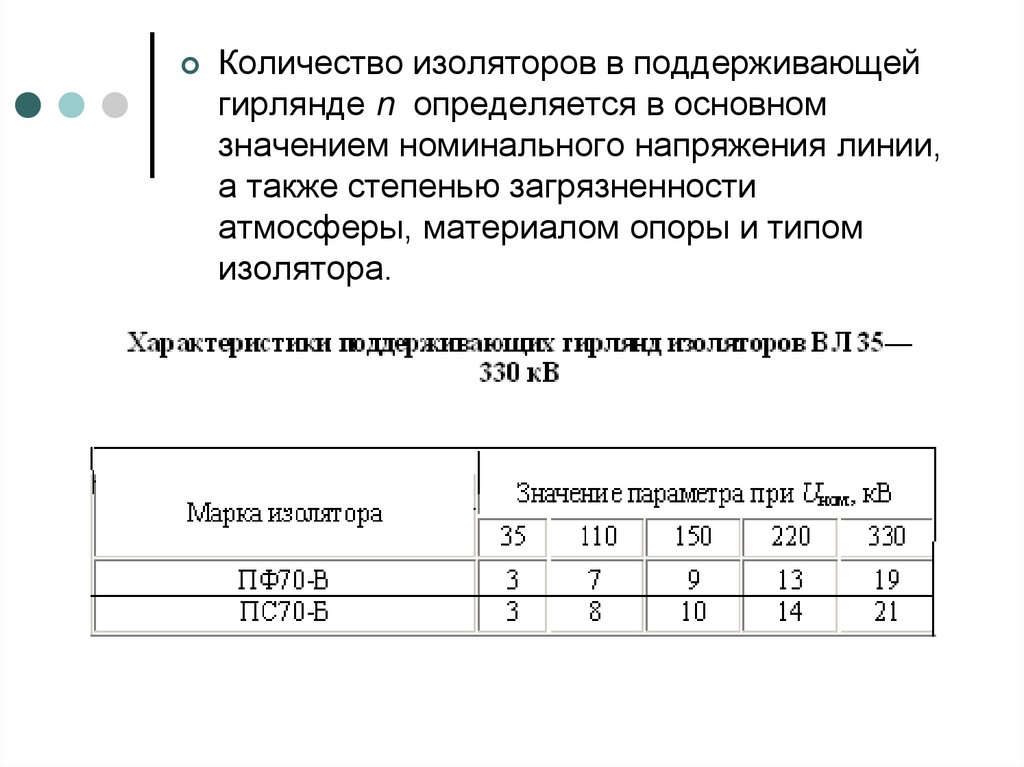

Количество изоляторов в поддерживающей
гирлянде n определяется в основном
значением номинального напряжения линии,
а также степенью загрязненности
атмосферы, материалом опоры и типом
изолятора.

24.

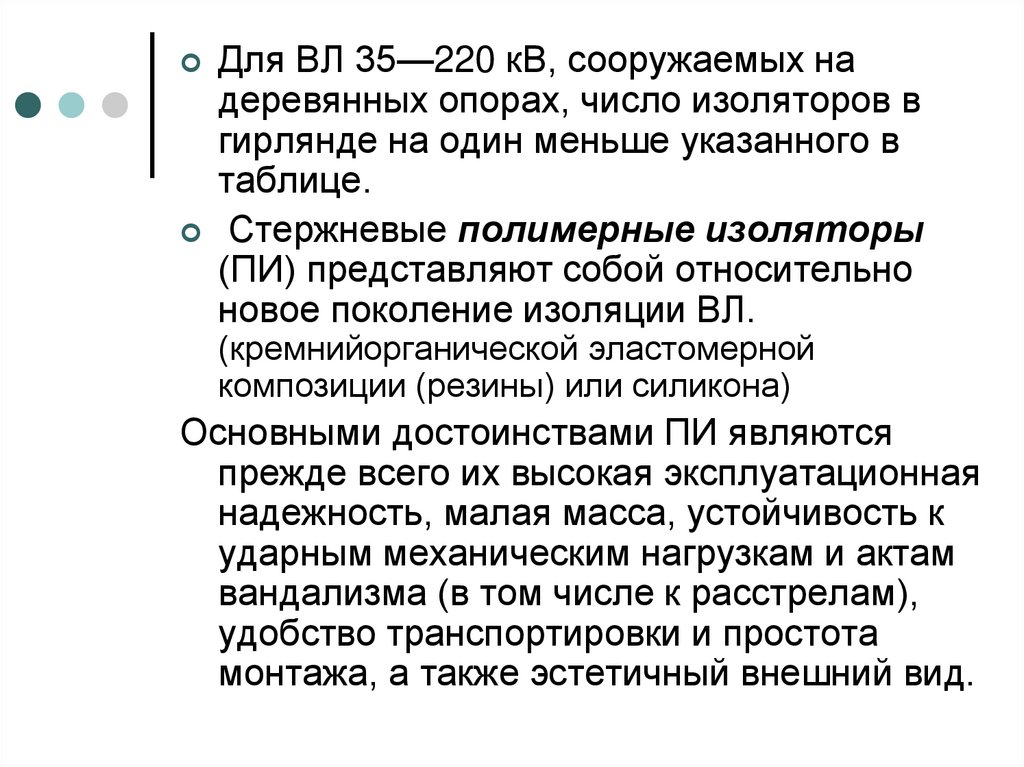

Для ВЛ 35—220 кВ, сооружаемых на
деревянных опорах, число изоляторов в
гирлянде на один меньше указанного в
таблице.
Стержневые полимерные изоляторы
(ПИ) представляют собой относительно
новое поколение изоляции ВЛ.
(кремнийорганической эластомерной
композиции (резины) или силикона)
Основными достоинствами ПИ являются
прежде всего их высокая эксплуатационная
надежность, малая масса, устойчивость к
ударным механическим нагрузкам и актам
вандализма (в том числе к расстрелам),
удобство транспортировки и простота
монтажа, а также эстетичный внешний вид.

25.

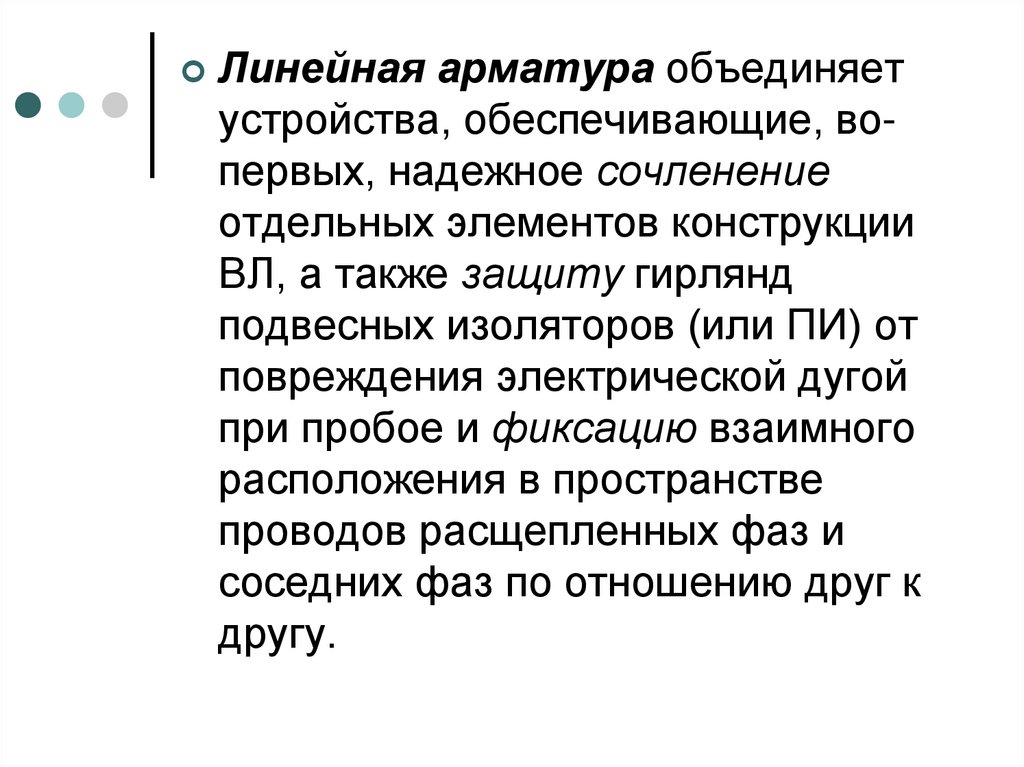

Линейная арматура объединяет
устройства, обеспечивающие, вопервых, надежное сочленение
отдельных элементов конструкции
ВЛ, а также защиту гирлянд
подвесных изоляторов (или ПИ) от
повреждения электрической дугой
при пробое и фиксацию взаимного
расположения в пространстве
проводов расщепленных фаз и
соседних фаз по отношению друг к
другу.

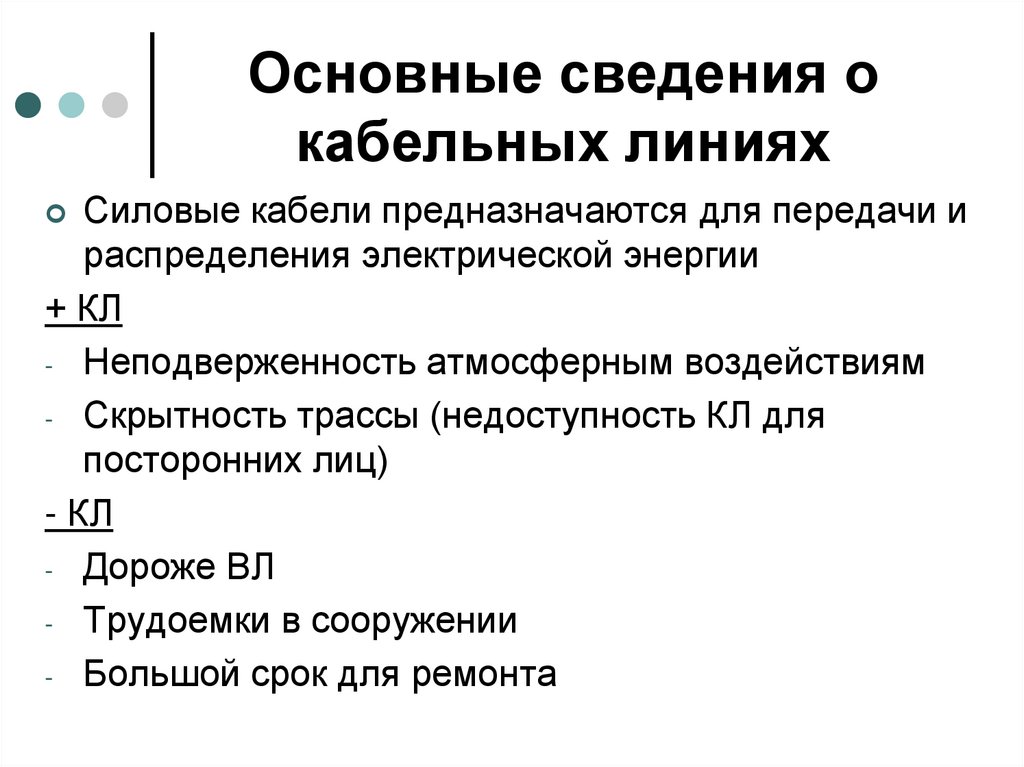

26. Основные сведения о кабельных линиях

Силовые кабели предназначаются для передачи и
распределения электрической энергии
+ КЛ
- Неподверженность атмосферным воздействиям
- Скрытность трассы (недоступность КЛ для
посторонних лиц)
- КЛ
- Дороже ВЛ
- Трудоемки в сооружении
- Большой срок для ремонта

27. Элементы КЛ

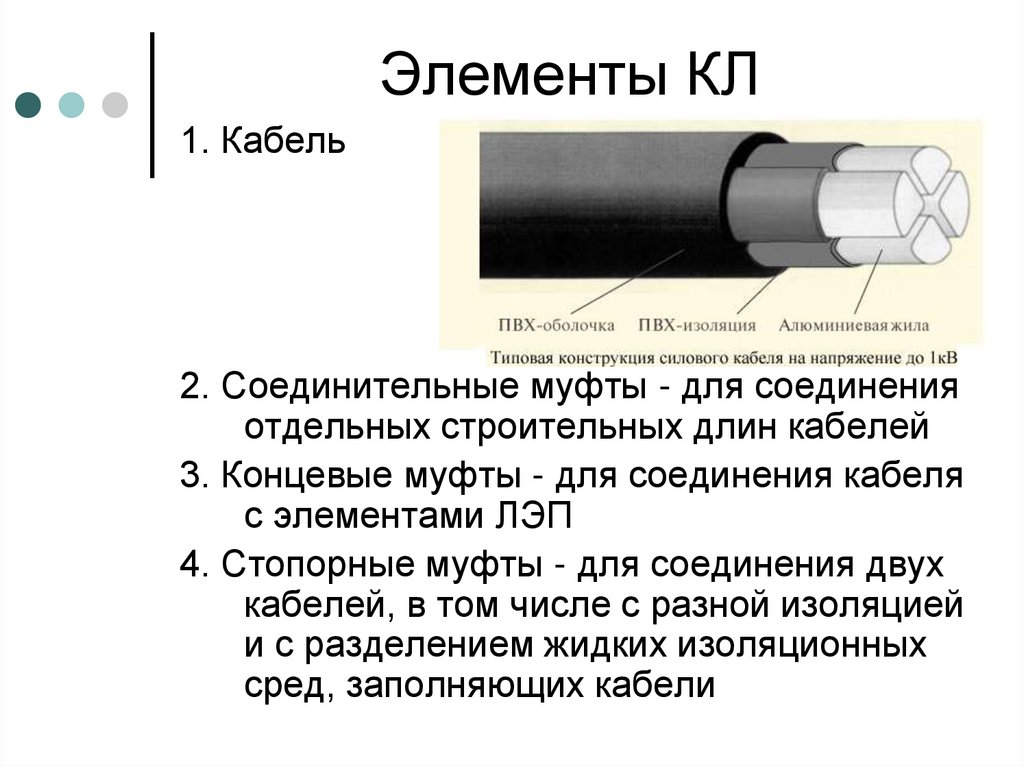

1. Кабель
2. Соединительные муфты - для соединения
отдельных строительных длин кабелей
3. Концевые муфты - для соединения кабеля
с элементами ЛЭП
4. Стопорные муфты - для соединения двух
кабелей, в том числе с разной изоляцией
и с разделением жидких изоляционных
сред, заполняющих кабели

28.

5. Подпитывающие аппараты и
система сигнализации давления
масла
6. Кабельные сооружения –
коллектор, туннель, каналы, шахты,
колодцы

29.

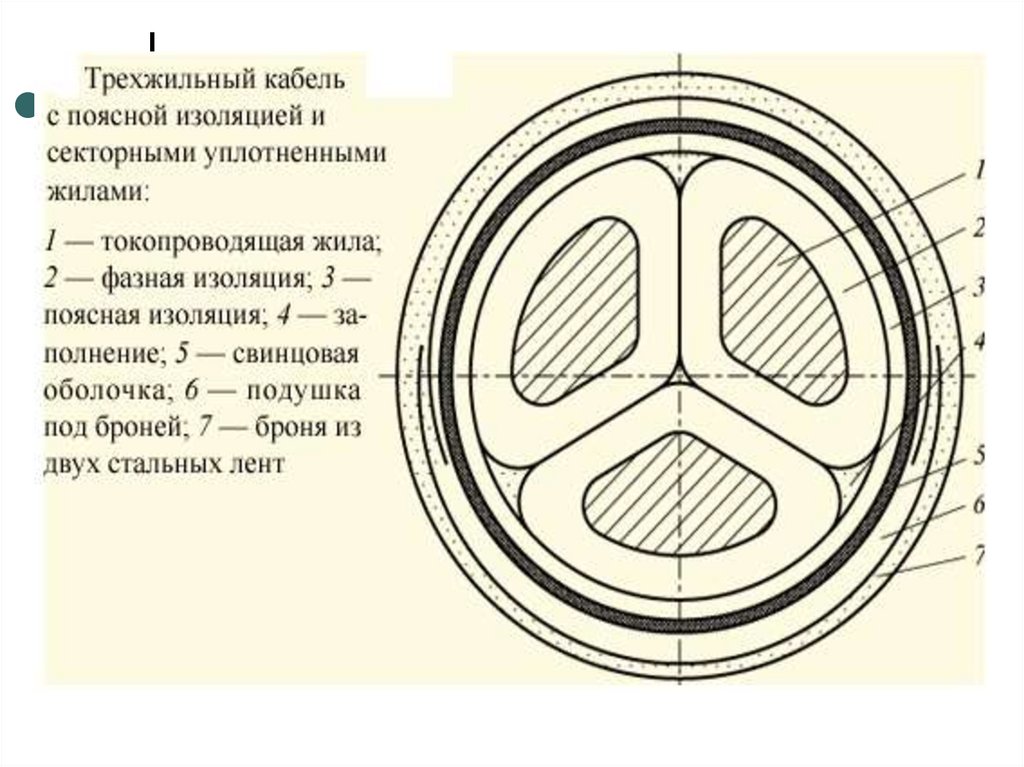

30. Конструкция силового кабеля 10 кВ

1.
2.
3.
4.
5.
6.
7.
Токопроводящая жила – алюминий (А), медь
Фазная изоляция – бумажная,
поливинилхлоридная (В), резиновая (Р),
полиэтиленовая (П)
Поясная изоляция – бумага, пропитанная
маслоканифольным составом
Джутовые , бумажные заполнения
Защитная оболочка – алюминиевая (А),
свинцовая (С), поливинилхлоридная (В)
Защита от брони – прослойка из джута
Броня – две стальные ленты, круглая
проволока

31.

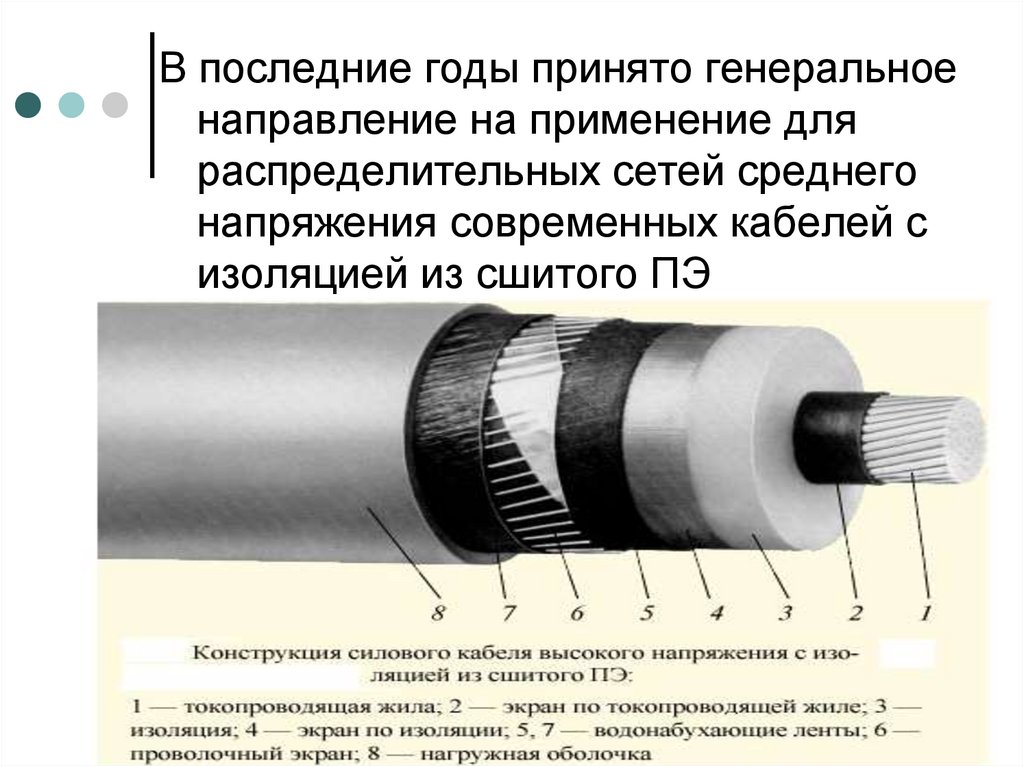

В последние годы принято генеральное
направление на применение для
распределительных сетей среднего
напряжения современных кабелей с
изоляцией из сшитого ПЭ
