БАВР 0,4 кВ для бесперебойной работы особо ответственных технологических процессов

1.

БАВР 0,4 кВ
ДЛЯ БЕСПЕРЕБОЙНОЙ
РАБОТЫ ОСОБО
ОТВЕТСТВЕННЫХ
ТЕХНОЛОГИЧЕСКИХ
ПРОЦЕССОВ

2.

ОСНОВНЫЕ ПРИЧИНЫ ОСТАНОВКИ
ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ
Оборудование 0,4 кВ – самое чувствительное
к просадкам напряжения:
Насосное оборудование
Системы пожаротушения и водоснабжения
Телекоммуникационные устройства
Оборудование центров обработки данных
Станки с числовым программным управлением

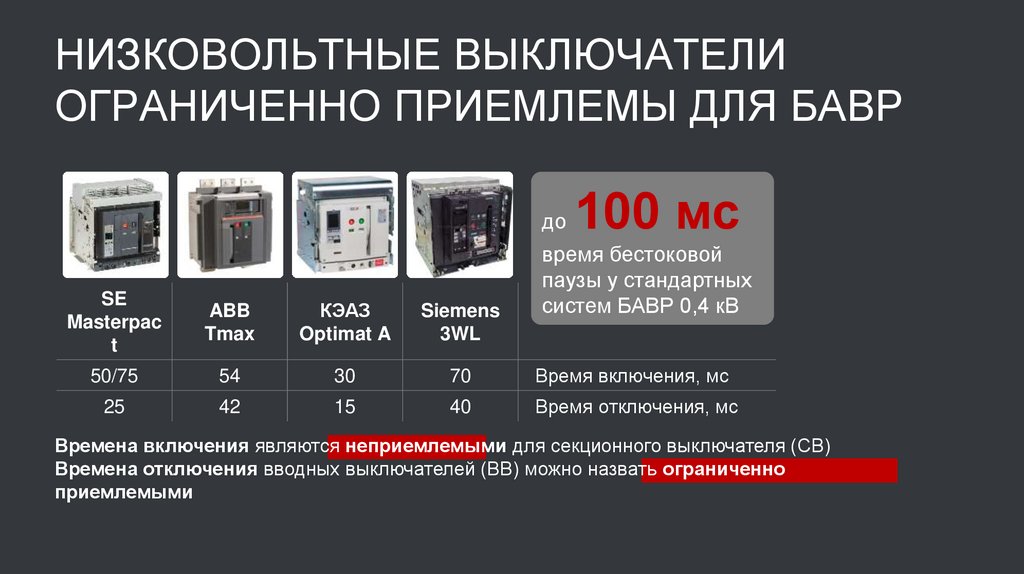

3.

НИЗКОВОЛЬТНЫЕ ВЫКЛЮЧАТЕЛИ
ОГРАНИЧЕННО ПРИЕМЛЕМЫ ДЛЯ БАВР
до
100 мс
время бестоковой
паузы у стандартных
систем БАВР 0,4 кВ
SE
Masterpac
t
ABB
Tmax
КЭАЗ
Optimat A
Siemens
3WL
50/75
54
30
70
Время включения, мс
25
42
15
40
Время отключения, мс
Времена включения являются неприемлемыми для секционного выключателя (СВ)
Времена отключения вводных выключателей (ВВ) можно назвать ограниченно
приемлемыми

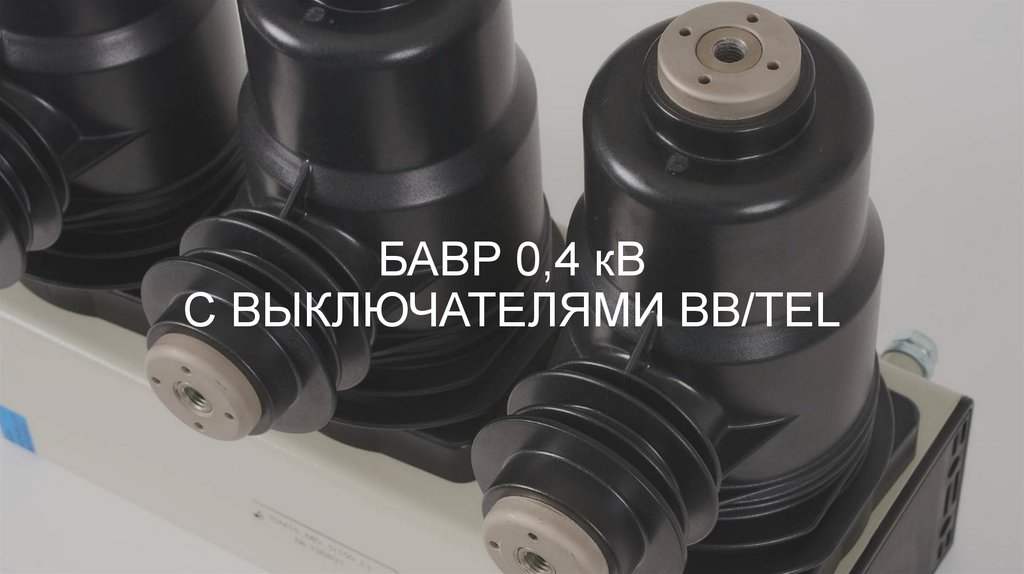

4.

БАВР 0,4 кВ
С ВЫКЛЮЧАТЕЛЯМИ ВВ/TEL

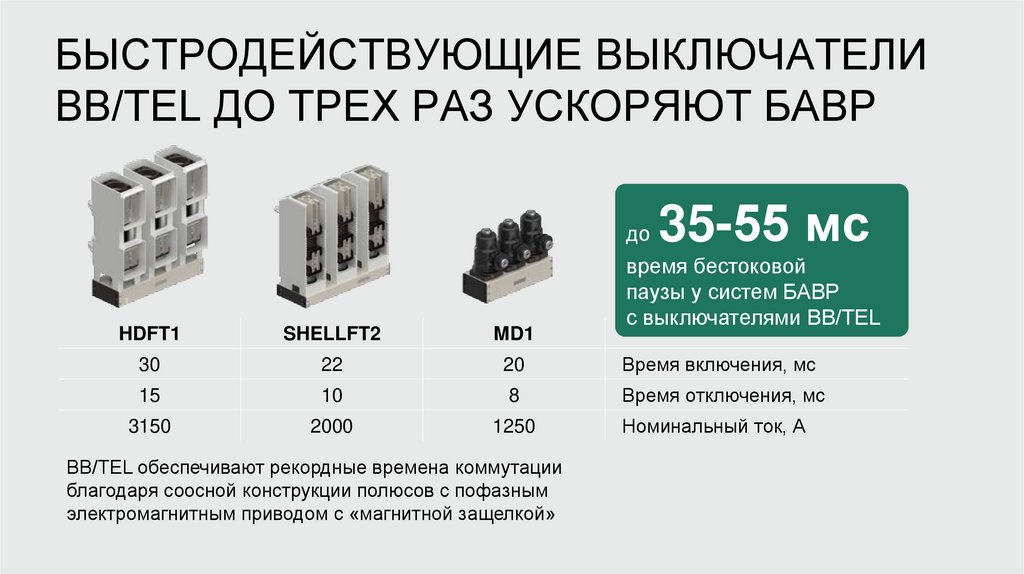

5.

БЫСТРОДЕЙСТВУЮЩИЕ ВЫКЛЮЧАТЕЛИ
ВВ/TEL ДО ТРЕХ РАЗ УСКОРЯЮТ БАВР
до
35-55 мс
время бестоковой
паузы у систем БАВР
с выключателями ВВ/TEL
HDFT1
SHELLFT2
MD1
30
22
20
Время включения, мс
15
10
8
Время отключения, мс
3150
2000
1250
Номинальный ток, А
ВВ/TEL обеспечивают рекордные времена коммутации
благодаря соосной конструкции полюсов с пофазным
электромагнитным приводом с «магнитной защелкой»

6.

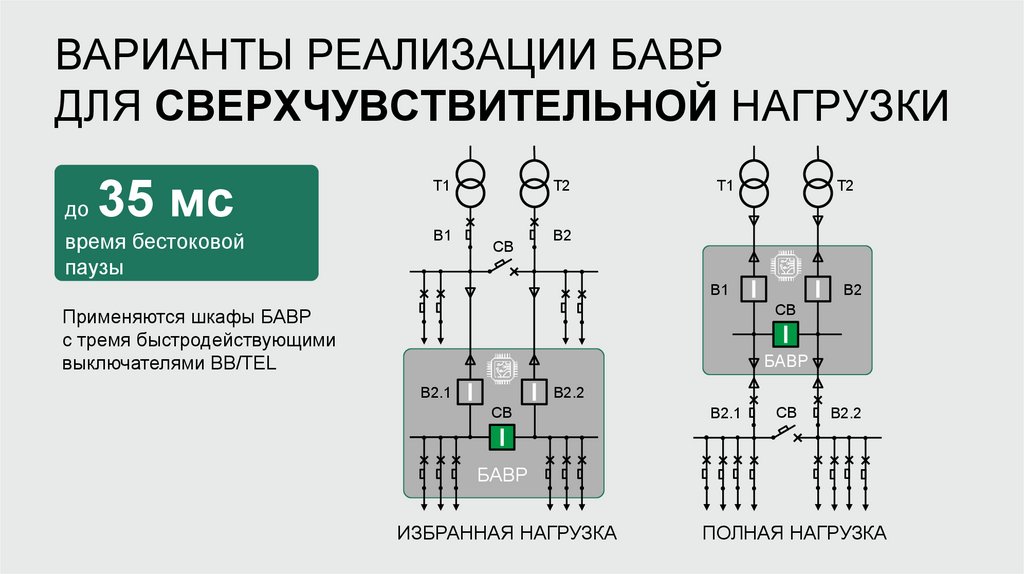

ВАРИАНТЫ РЕАЛИЗАЦИИ БАВР
ДЛЯ СВЕРХЧУВСТВИТЕЛЬНОЙ НАГРУЗКИ
до
35 мс
время бестоковой
паузы
Т1
В1
Т2
СВ
Т1
Т2
В1
В2
В2
СВ
Применяются шкафы БАВР
с тремя быстродействующими
выключателями ВВ/TEL
БАВР
В2.1
В2.2
СВ
В2.1
СВ
В2.2
БАВР
ИЗБРАННАЯ НАГРУЗКА
ПОЛНАЯ НАГРУЗКА

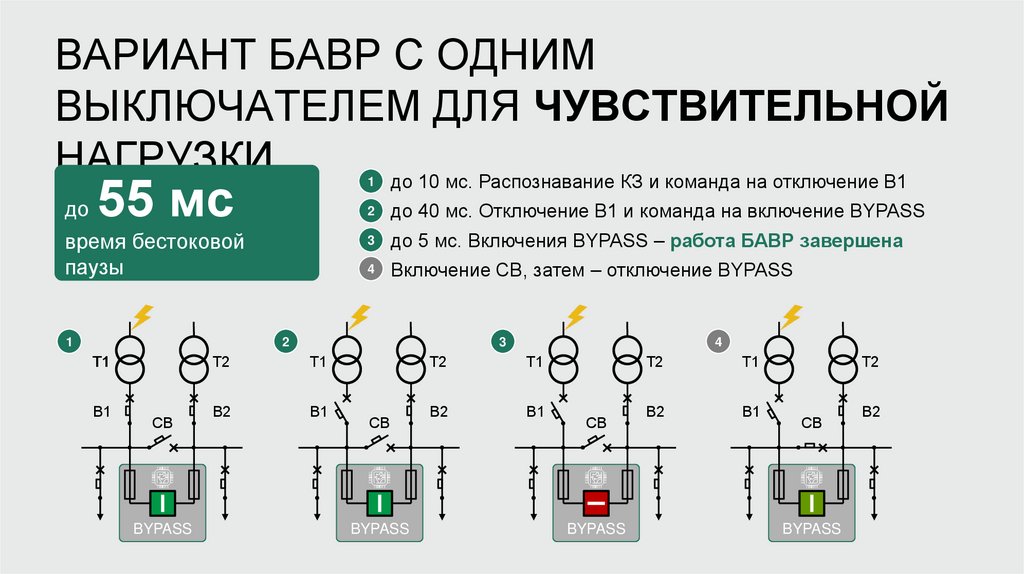

7.

ВАРИАНТ БАВР С ОДНИМ
ВЫКЛЮЧАТЕЛЕМ ДЛЯ ЧУВСТВИТЕЛЬНОЙ
НАГРУЗКИ
до 10 мс. Распознавание КЗ и команда на отключение В1
до
55 мс
1
время бестоковой
паузы
1
2
до 40 мс. Отключение В1 и команда на включение BYPASS
3
до 5 мс. Включения BYPASS – работа БАВР завершена
4
Включение СВ, затем – отключение BYPASS
2
Т1
В1
СВ
BYPASS
3
Т2
Т1
В2
В1
СВ
BYPASS
4
Т2
Т1
В2
В1
СВ
BYPASS
Т2
Т1
В2
В1
Т2
СВ
BYPASS
В2

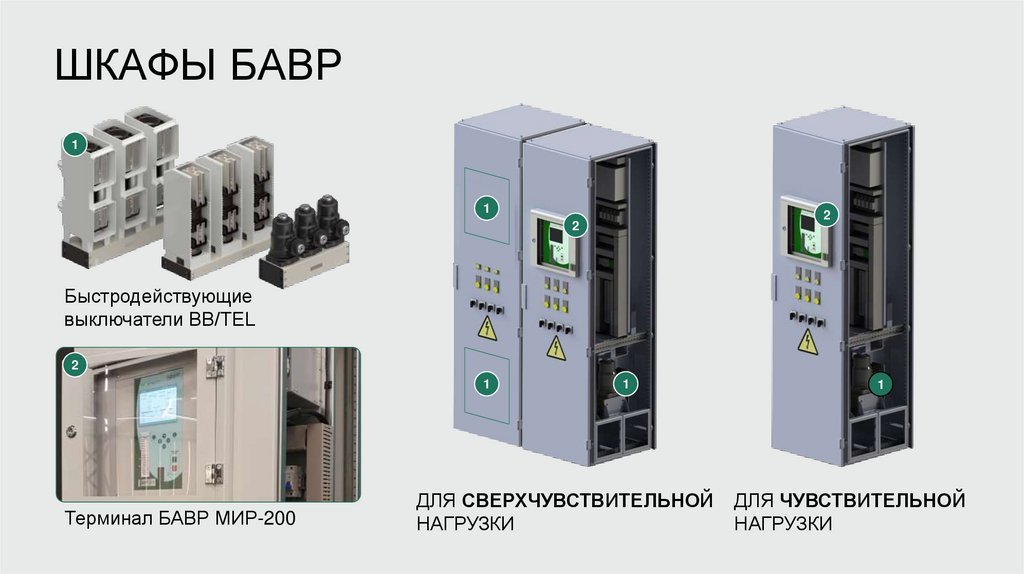

8.

ШКАФЫ БАВР
1
1
2
2
Быстродействующие
выключатели ВВ/TEL
2
1
Терминал БАВР МИР-200
1
ДЛЯ СВЕРХЧУВСТВИТЕЛЬНОЙ
НАГРУЗКИ
1
ДЛЯ ЧУВСТВИТЕЛЬНОЙ
НАГРУЗКИ

9.

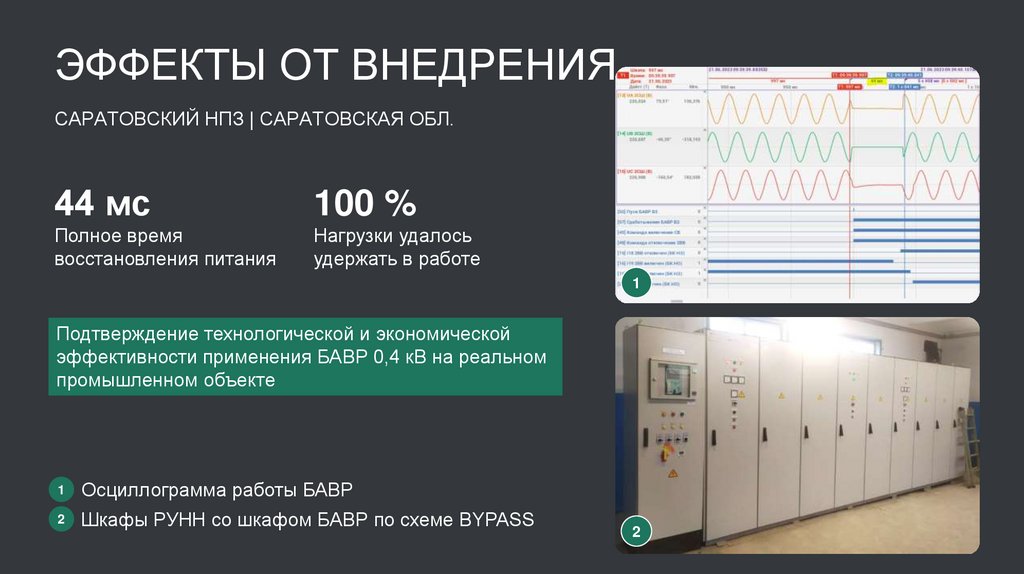

ЭФФЕКТЫ ОТ ВНЕДРЕНИЯ
САРАТОВСКИЙ НПЗ | САРАТОВСКАЯ ОБЛ.
44 мс
100 %
Полное время
восстановления питания
Нагрузки удалось
удержать в работе
1
Подтверждение технологической и экономической
эффективности применения БАВР 0,4 кВ на реальном
промышленном объекте
1
Осциллограмма работы БАВР
2
Шкафы РУНН со шкафом БАВР по схеме BYPASS
2

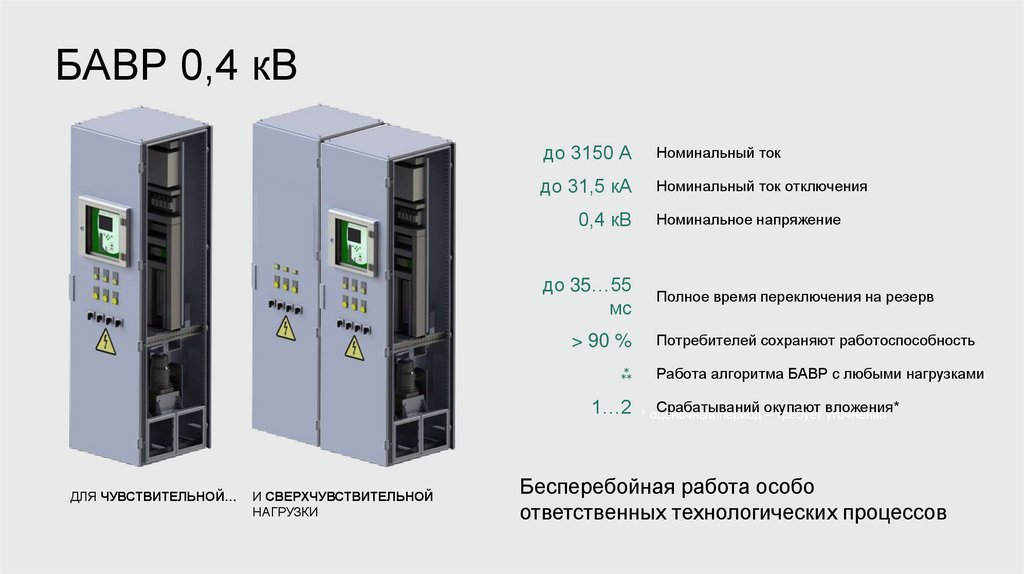

10.

БАВР 0,4 кВ
до 3150 А
Номинальный ток
до 31,5 кА
Номинальный ток отключения
0,4 кВ
до 35…55
мс
Номинальное напряжение
Полное время переключения на резерв
> 90 %
Потребителей сохраняют работоспособность
⁂
Работа алгоритма БАВР с любыми нагрузками
Срабатываний
окупают вложения*
1…2 * оценочный
период – требует уточнения
ДЛЯ ЧУВСТВИТЕЛЬНОЙ…
И СВЕРХЧУВСТВИТЕЛЬНОЙ
НАГРУЗКИ
Бесперебойная работа особо
ответственных технологических процессов

11.

ОПТИМАЛЬНЫЕ ТЕХНИЧЕСКИЕ РЕШЕНИЯ
ДЛЯ БОЛЕЕ НАДЁЖНОГО, ЭФФЕКТИВНОГО
И ЭКОЛОГИЧНОГО РАСПРЕДЕЛЕНИЯ
ЭЛЕКТРОЭНЕРГИИ В МИРЕ
↓SAIDI + ↓SAIFI + ↓CAPEX + ↓OPEX = ↑OPTIMALITY
