Построения продольного профиля подземного газопровода

1. « построения продольного профиля подземного газопровода»

«
ПОСТРОЕНИЯ ПРОДОЛЬНОГО
ПРОФИЛЯ ПОДЗЕМНОГО
ГАЗОПРОВОДА»
РАБОТУ ВЫПОЛНИЛИ
СТУДЕНТЫ ГРУППЫ Г – 21
ВЫГЛЯД КСЕНИЯ
ТЕСЕЛКИНА КАМИЛЛА

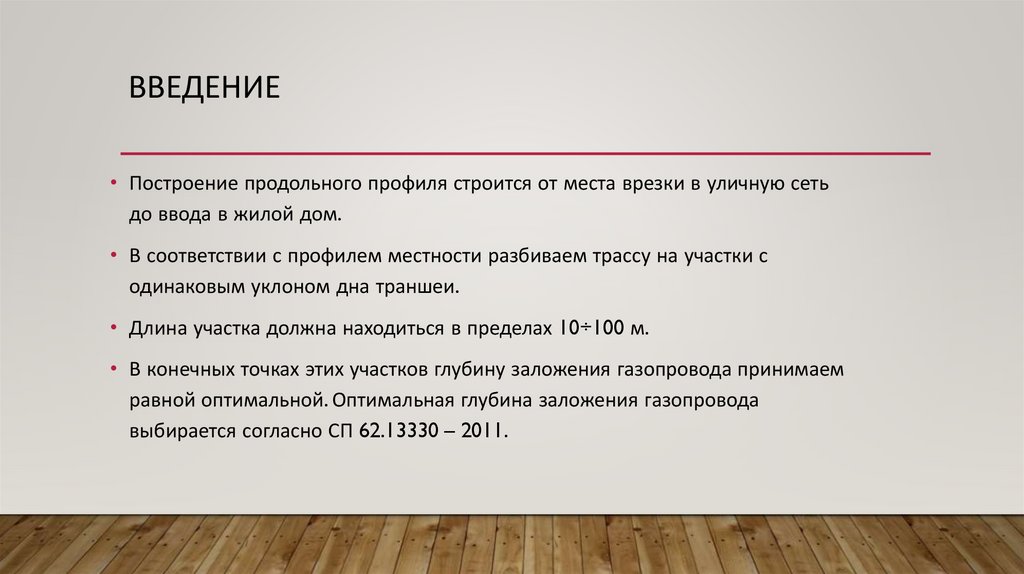

2. Введение

ВВЕДЕНИЕ
• Построение продольного профиля строится от места врезки в уличную сеть
до ввода в жилой дом.
• В соответствии с профилем местности разбиваем трассу на участки с
одинаковым уклоном дна траншеи.
• Длина участка должна находиться в пределах 10÷100 м.
• В конечных точках этих участков глубину заложения газопровода принимаем
равной оптимальной. Оптимальная глубина заложения газопровода
выбирается согласно СП 62.13330 – 2011.

3. Расставление отметок земли

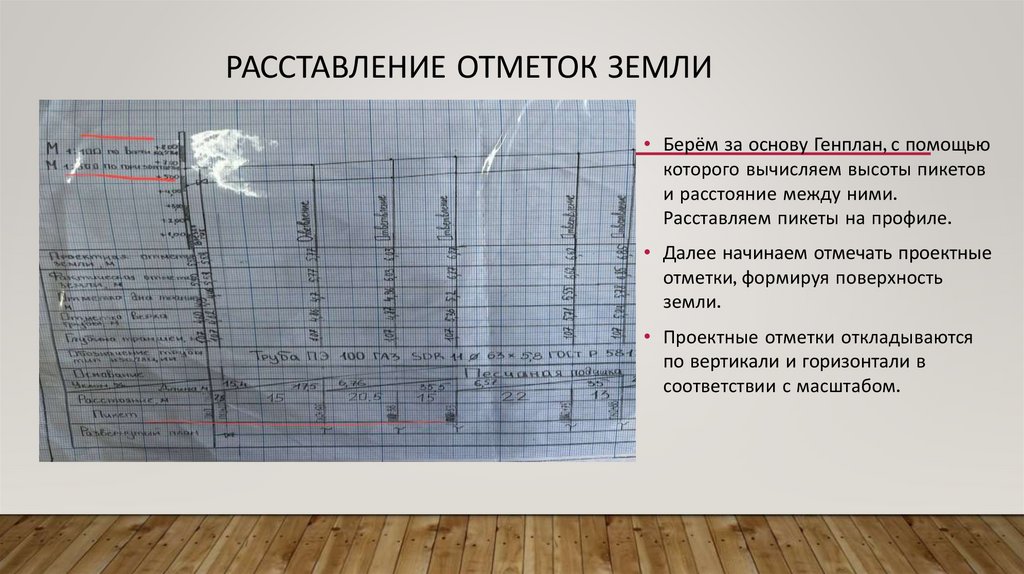

РАССТАВЛЕНИЕ ОТМЕТОК ЗЕМЛИ
• Берём за основу Генплан, с помощью
которого вычисляем высоты пикетов
и расстояние между ними.
Расставляем пикеты на профиле.
• Далее начинаем отмечать проектные
отметки, формируя поверхность
земли.
• Проектные отметки откладываются
по вертикали и горизонтали в
соответствии с масштабом.

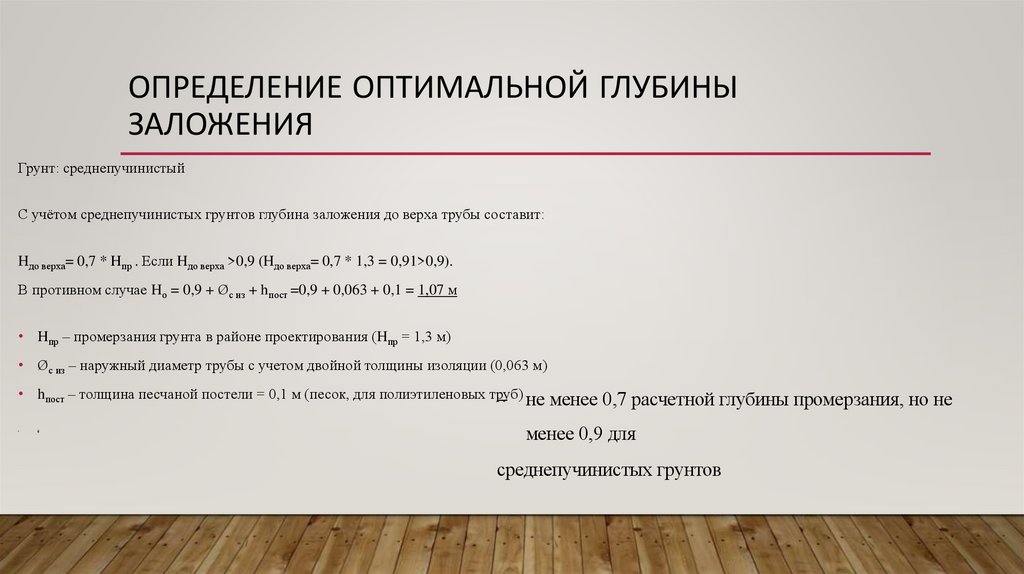

4. Определение оптимальной глубины заложения

ОПРЕДЕЛЕНИЕ ОПТИМАЛЬНОЙ ГЛУБИНЫ
ЗАЛОЖЕНИЯ
Грунт: среднепучинистый
С учётом среднепучинистых грунтов глубина заложения до верха трубы составит:
Hдо верха= 0,7 * Hпр . Если Hдо верха >0,9 (Hдо верха= 0,7 * 1,3 = 0,91>0,9).
В противном случае Hо = 0,9 + Øс из + hпост =0,9 + 0,063 + 0,1 = 1,07 м
• Hпр – промерзания грунта в районе проектирования (Hпр = 1,3 м)
• Øс из – наружный диаметр трубы с учетом двойной толщины изоляции (0,063 м)
• hпост – толщина песчаной постели = 0,1 м (песок, для полиэтиленовых труб)
не менее 0,7 расчетной глубины промерзания, но не
ё
менее 0,9 для
среднепучинистых грунтов

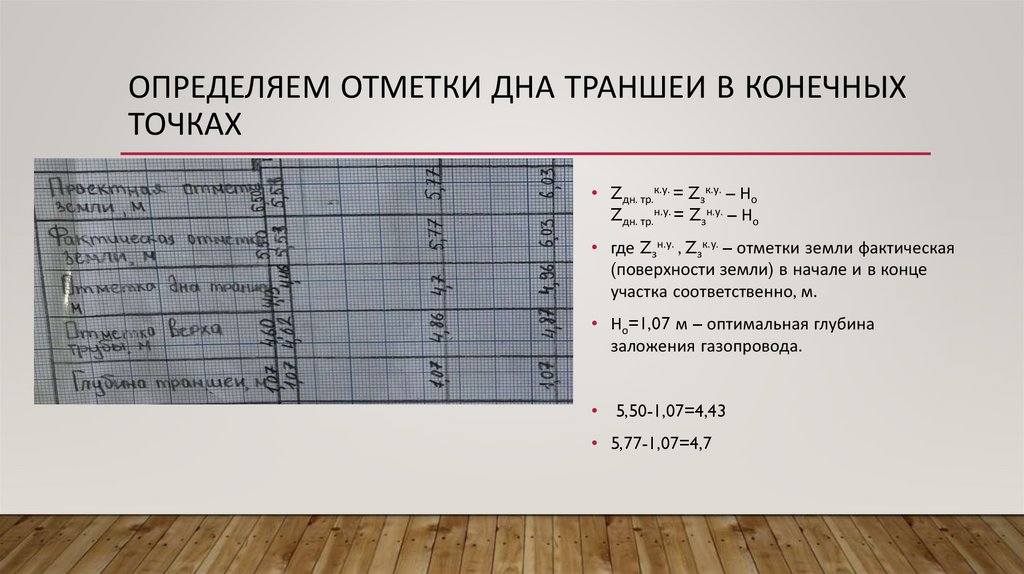

5. Определяем отметки дна траншеи в конечных точках

ОПРЕДЕЛЯЕМ ОТМЕТКИ ДНА ТРАНШЕИ В КОНЕЧНЫХ
ТОЧКАХ
• Zдн. тр.к.у. = Zзк.у. – Но
Zдн. тр.н.у. = Zзн.у. – Но
• где Zзн.у. , Zзк.у. – отметки земли фактическая
(поверхности земли) в начале и в конце
участка соответственно, м.
• Но=1,07 м – оптимальная глубина
заложения газопровода.
• 5,50-1,07=4,43
• 5,77-1,07=4,7

6. Определение уклона

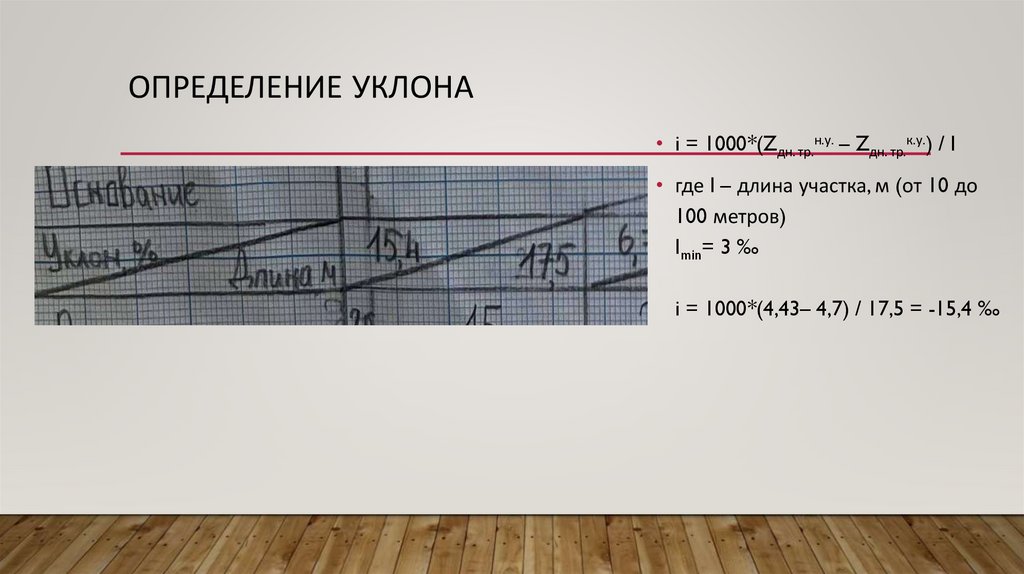

ОПРЕДЕЛЕНИЕ УКЛОНА
• i = 1000*(Zдн. тр.н.у. – Zдн. тр.к.у.) / l
• где l – длина участка, м (от 10 до
100 метров)
Imin= 3 ‰
i = 1000*(4,43– 4,7) / 17,5 = -15,4 ‰

7. Определение отметки дна траншеи в промежуточных точках

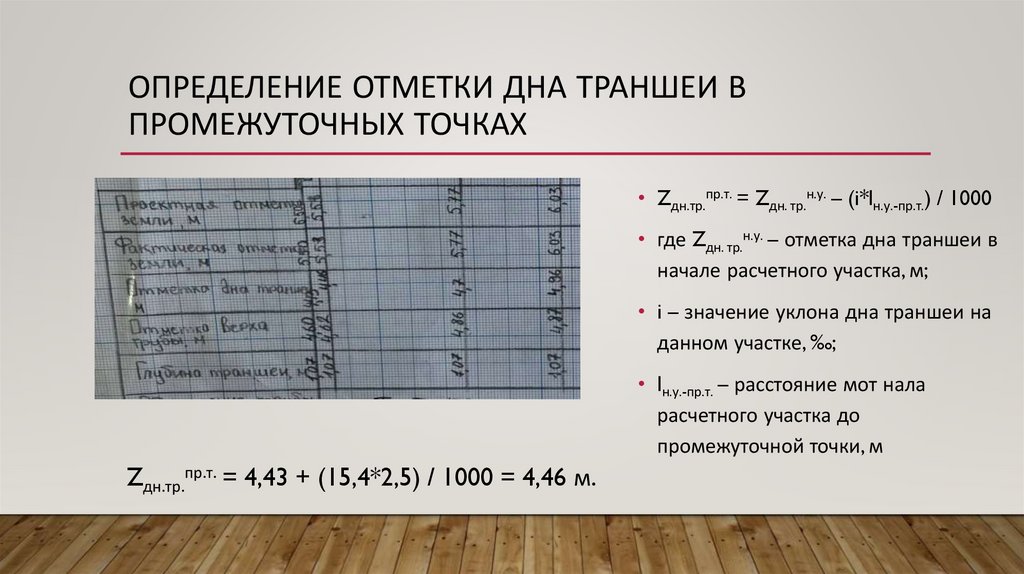

ОПРЕДЕЛЕНИЕ ОТМЕТКИ ДНА ТРАНШЕИ В
ПРОМЕЖУТОЧНЫХ ТОЧКАХ
• Zдн.тр.пр.т. = Zдн. тр.н.у. – (i*lн.у.-пр.т.) / 1000
• где Zдн. тр.н.у. – отметка дна траншеи в
начале расчетного участка, м;
• i – значение уклона дна траншеи на
данном участке, ‰;
• lн.у.-пр.т. – расстояние мот нала
расчетного участка до
промежуточной точки, м
Zдн.тр.пр.т. = 4,43 + (15,4*2,5) / 1000 = 4,46 м.

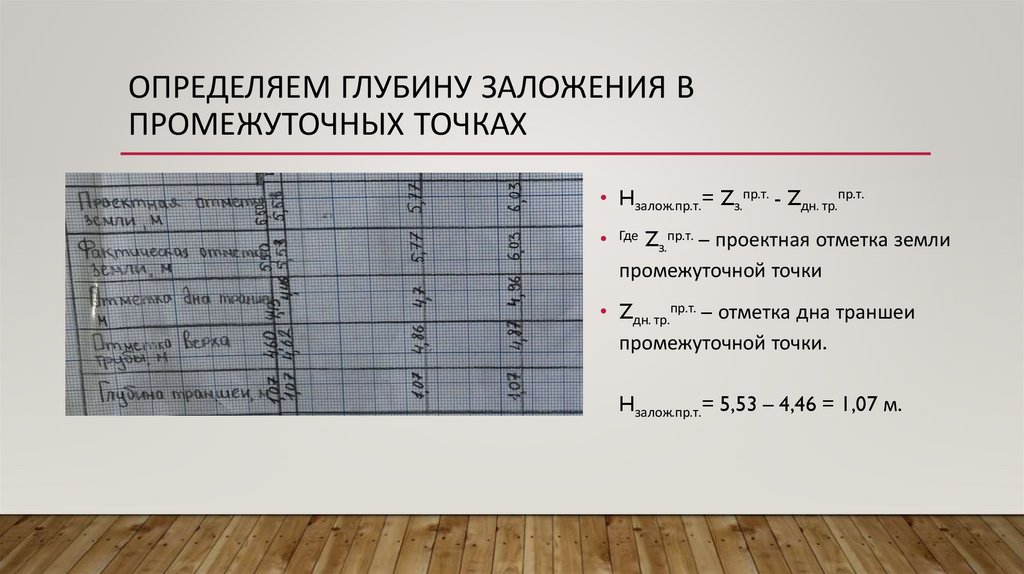

8. Определяем глубину заложения в промежуточных точках

ОПРЕДЕЛЯЕМ ГЛУБИНУ ЗАЛОЖЕНИЯ В
ПРОМЕЖУТОЧНЫХ ТОЧКАХ
• Hзалож.пр.т.= Zз.пр.т. - Zдн. тр.пр.т.
• Где Zз.пр.т. – проектная отметка земли
промежуточной точки
• Zдн. тр.пр.т. – отметка дна траншеи
промежуточной точки.
Hзалож.пр.т.= 5,53 – 4,46 = 1,07 м.

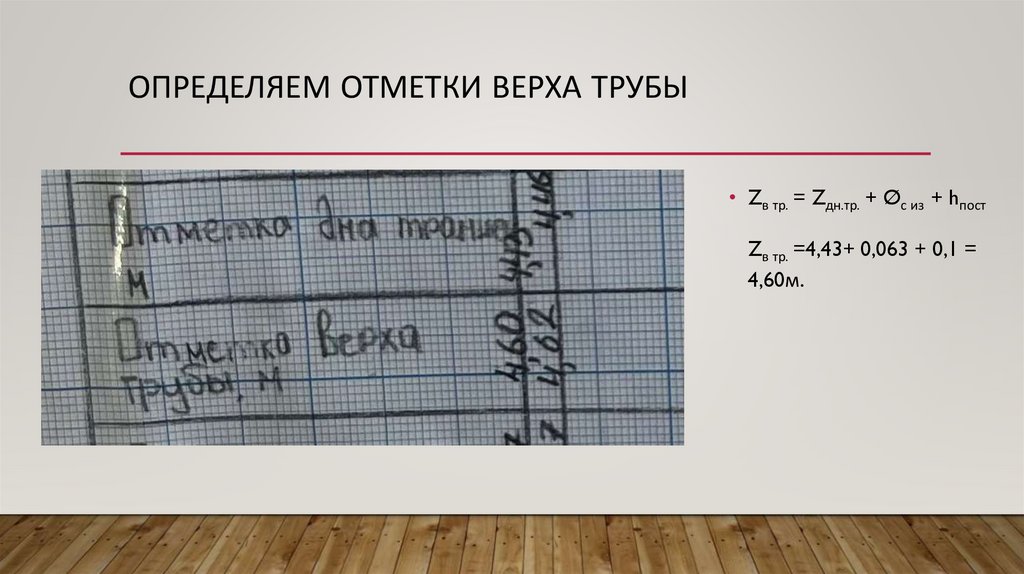

9. Определяем отметки верха трубы

ОПРЕДЕЛЯЕМ ОТМЕТКИ ВЕРХА ТРУБЫ
• Zв тр. = Zдн.тр. + Øс из + hпост
Zв тр. =4,43+ 0,063 + 0,1 =
4,60м.

10. Построение газопровода по верхним отметкам трубы

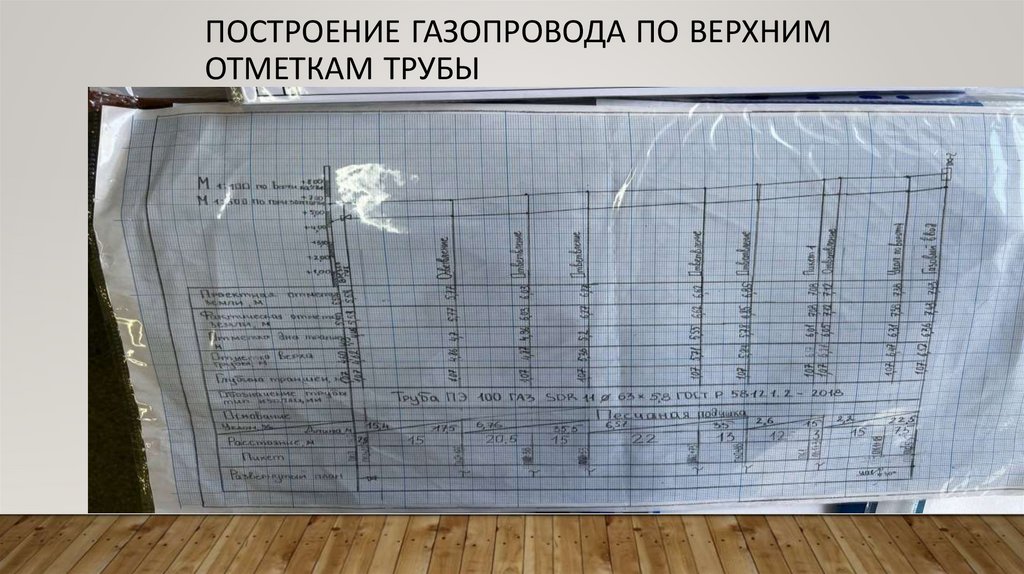

ПОСТРОЕНИЕ ГАЗОПРОВОДА ПО ВЕРХНИМ
ОТМЕТКАМ ТРУБЫ

11. Нанесение обозначения трубы, типа изоляции, основание газопровода, газовых приборов, поворотов, пикетов газового ввода

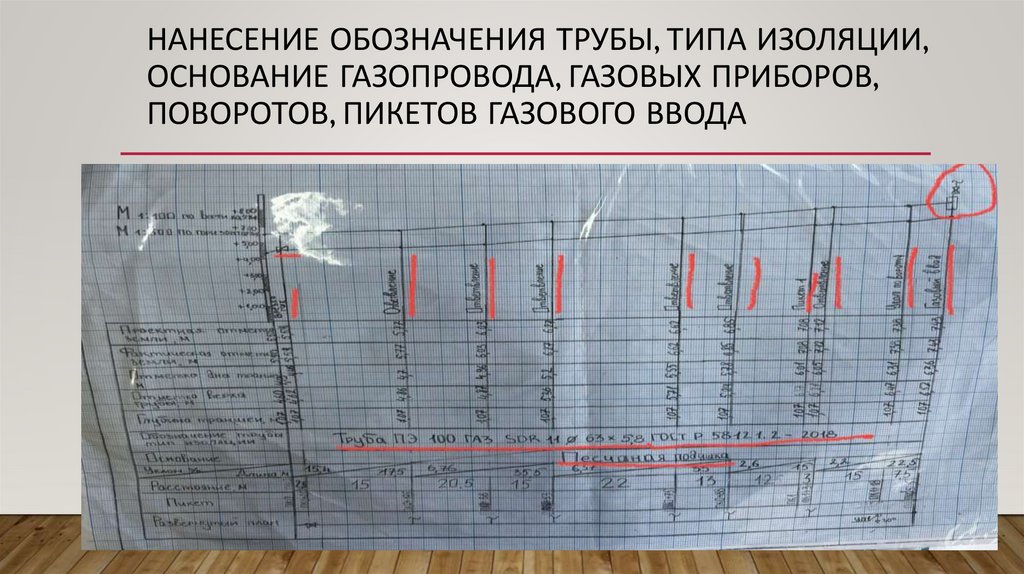

НАНЕСЕНИЕ ОБОЗНАЧЕНИЯ ТРУБЫ, ТИПА ИЗОЛЯЦИИ,
ОСНОВАНИЕ ГАЗОПРОВОДА, ГАЗОВЫХ ПРИБОРОВ,
ПОВОРОТОВ, ПИКЕТОВ ГАЗОВОГО ВВОДА

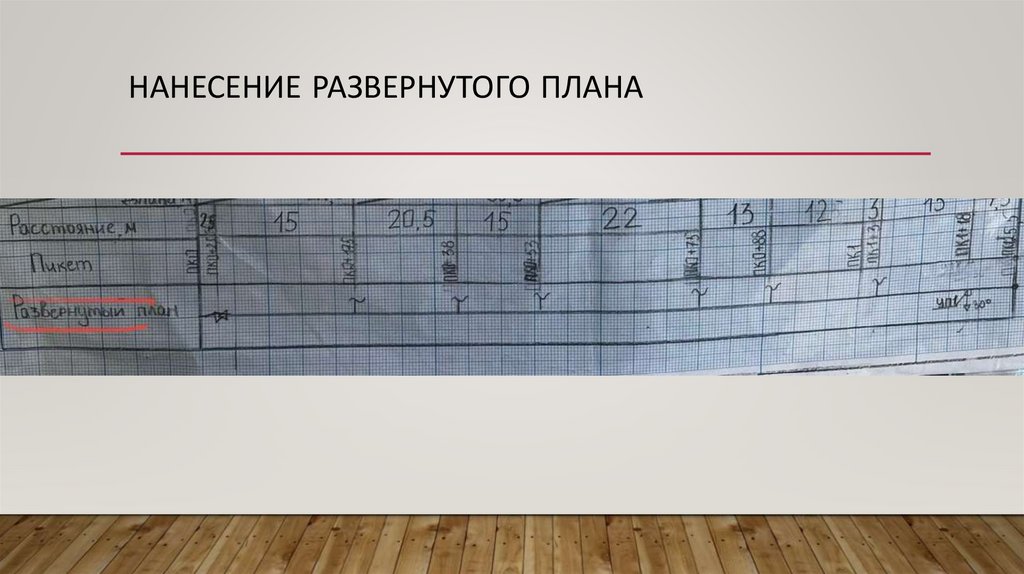

12. Нанесение развернутого плана

НАНЕСЕНИЕ РАЗВЕРНУТОГО ПЛАНА
