Schüco – Зимние сады

1. Schüco – Зимние сады

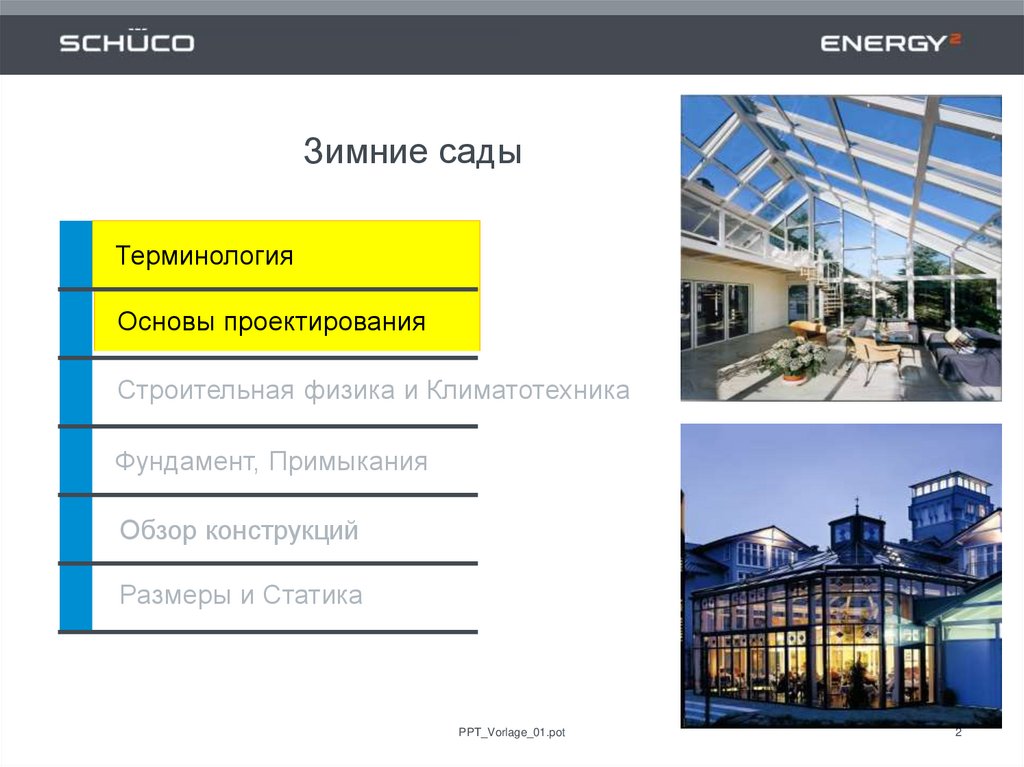

2. Зимние сады

Терминология
Основы проектирования
Строительная физика и Климатотехника
Фундамент, Примыкания
Обзор конструкций
Размеры и Статика
PPT_Vorlage_01.pot
2

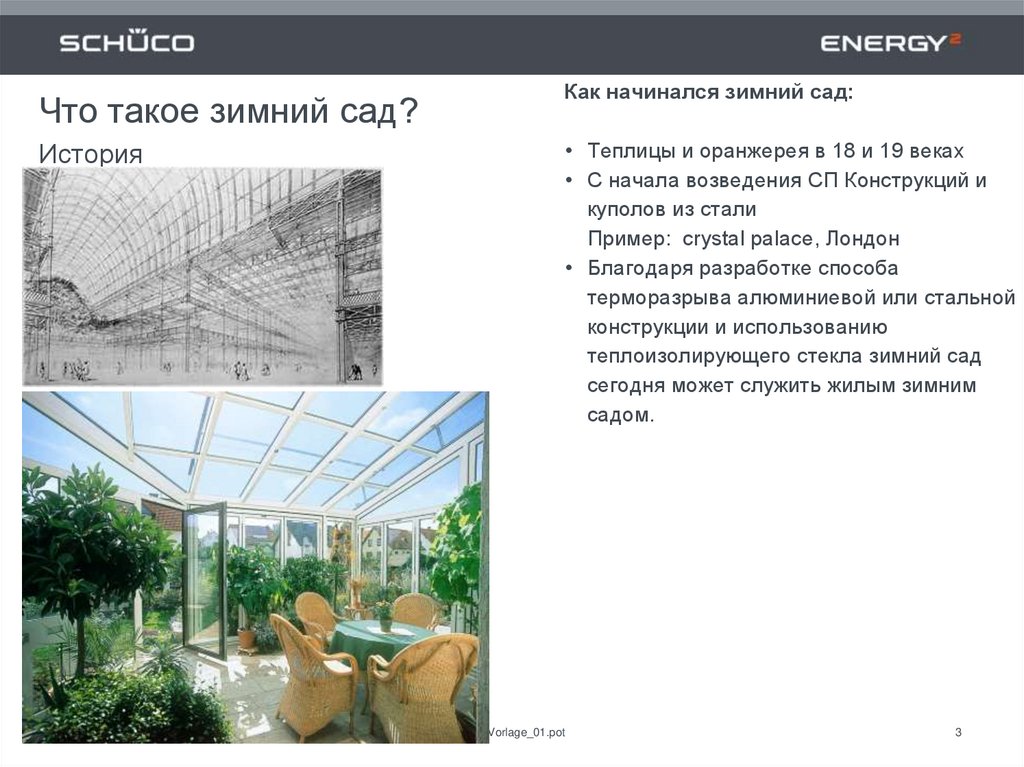

3. Что такое зимний сад? История

Как начинался зимний сад:
• Теплицы и оранжерея в 18 и 19 веках
• С начала возведения СП Конструкций и
куполов из стали
Пример: crystal palace, Лондон
• Благодаря разработке способа
терморазрыва алюминиевой или стальной
конструкции и использованию
теплоизолирующего стекла зимний сад
сегодня может служить жилым зимним
садом.
PPT_Vorlage_01.pot
3

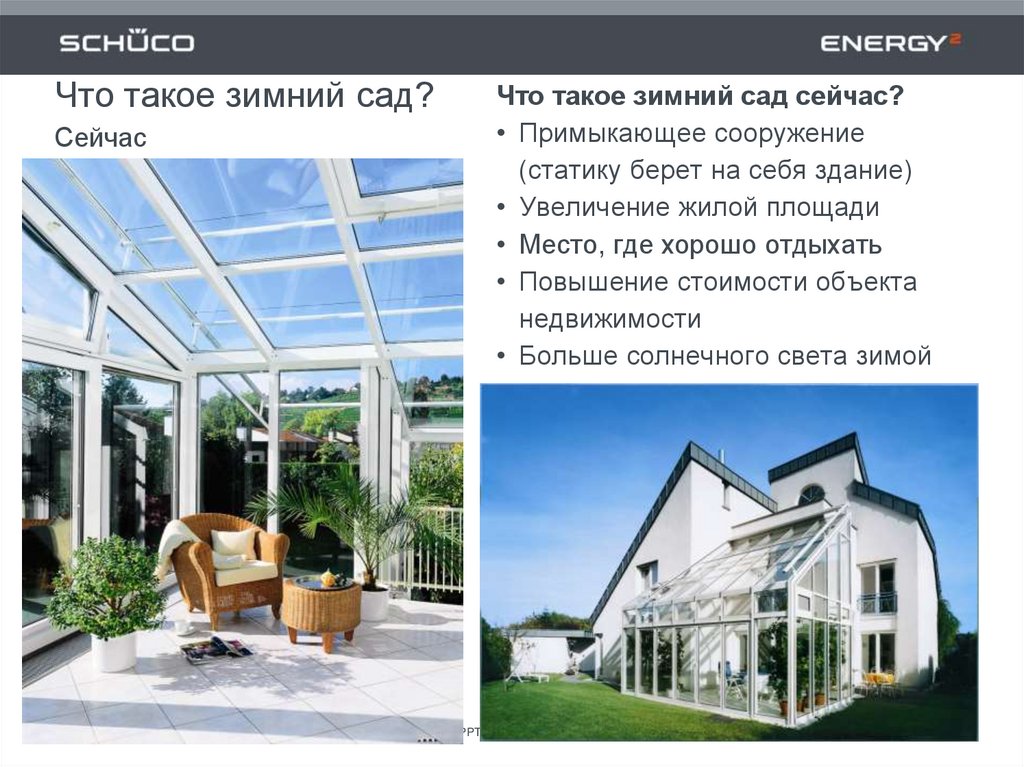

4. Что такое зимний сад? Сейчас

Что такое зимний сад сейчас?
• Примыкающее сооружение
(статику берет на себя здание)
• Увеличение жилой площади
• Место, где хорошо отдыхать
• Повышение стоимости объекта
недвижимости
• Больше солнечного света зимой
PPT_Vorlage_01.pot
4

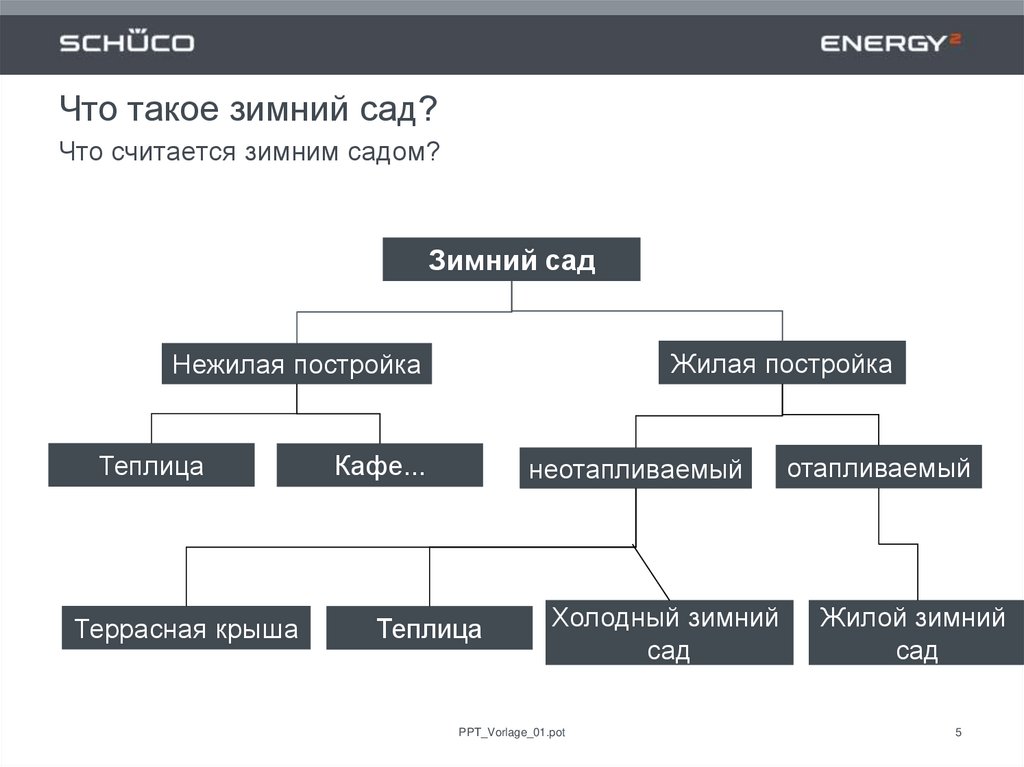

5. Что такое зимний сад? Что считается зимним садом?

Зимний сад
Жилая постройка
Нежилая постройка
Теплица
Террасная крыша
Кафе...
неотапливаемый
Теплица
Холодный зимний
сад
PPT_Vorlage_01.pot
отапливаемый
Жилой зимний
сад
5

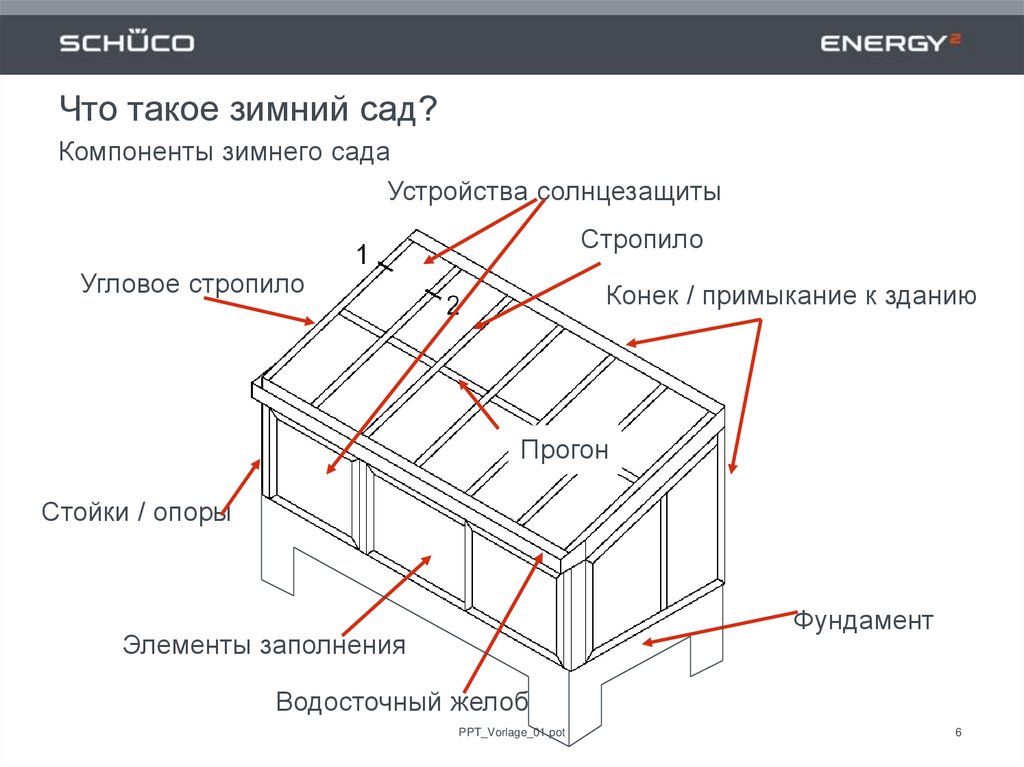

6. Что такое зимний сад? Компоненты зимнего сада

Устройства солнцезащиты
Стропило
Угловое стропило
Конек / примыкание к зданию
Прогон
Стойки / опоры
Фундамент
Элементы заполнения

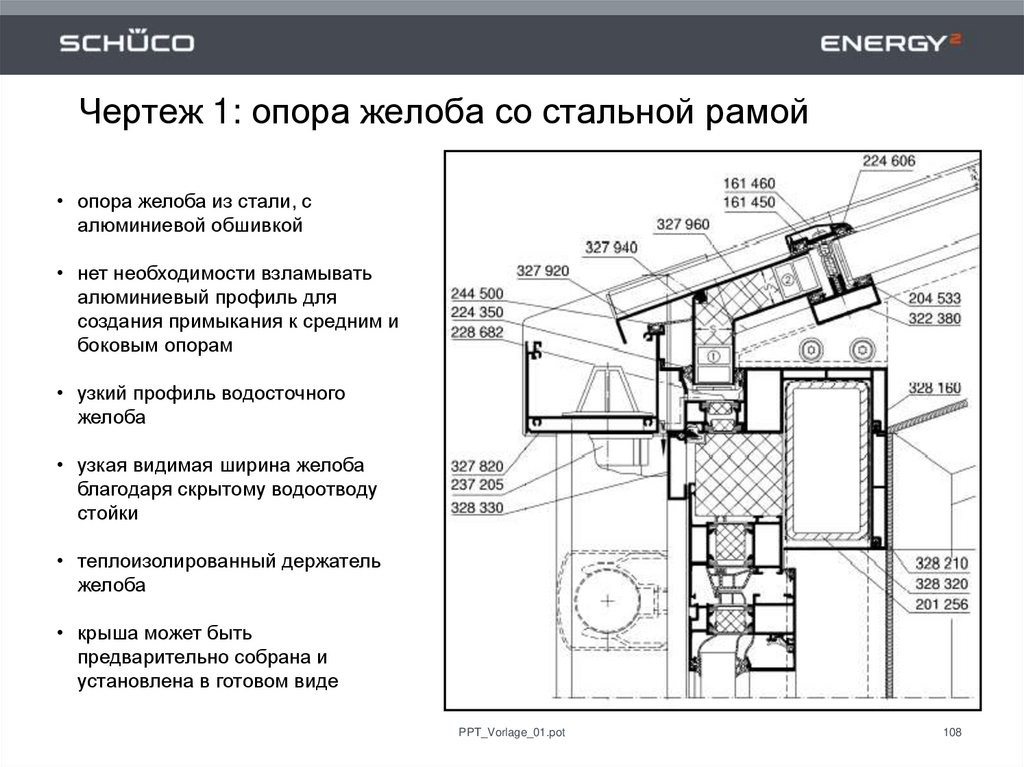

Водосточный желоб
PPT_Vorlage_01.pot
6

7. Приоритет в принципах проектирования

Архитектура, конструкция и дизайн
Использование
Местоположение
Элементы заполнения

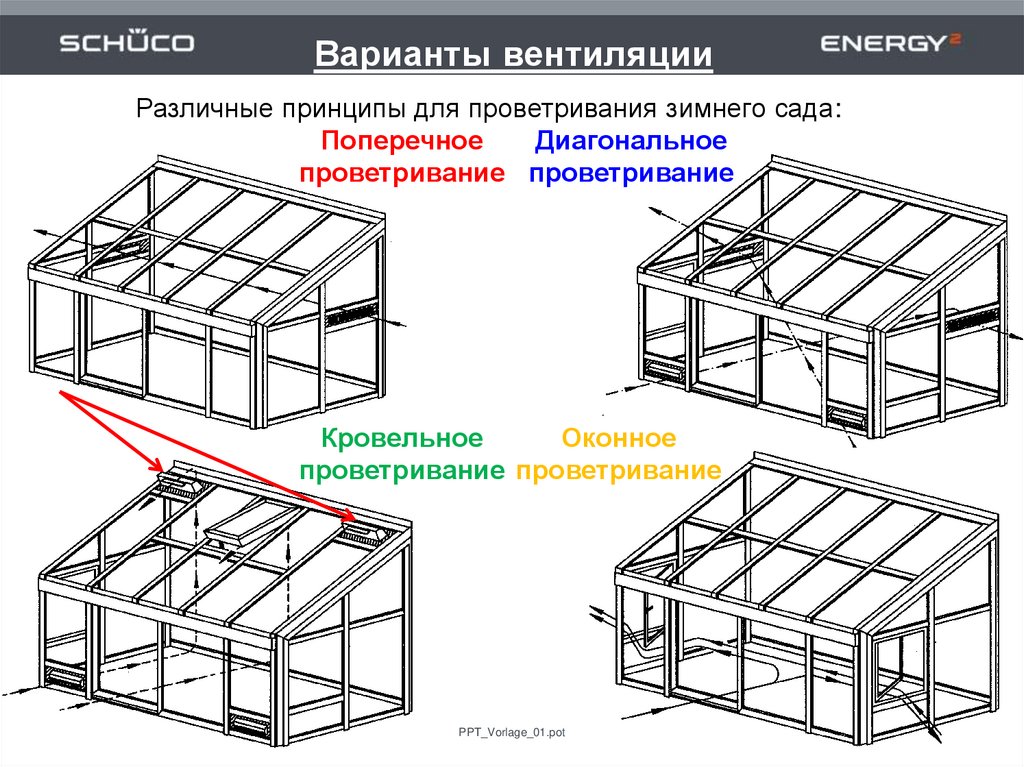

Вентиляция
Затенение
Остекление
Отопление
Кондиционирование
Оформление интерьера
Напольное покрытие
Оформление жилого помещения

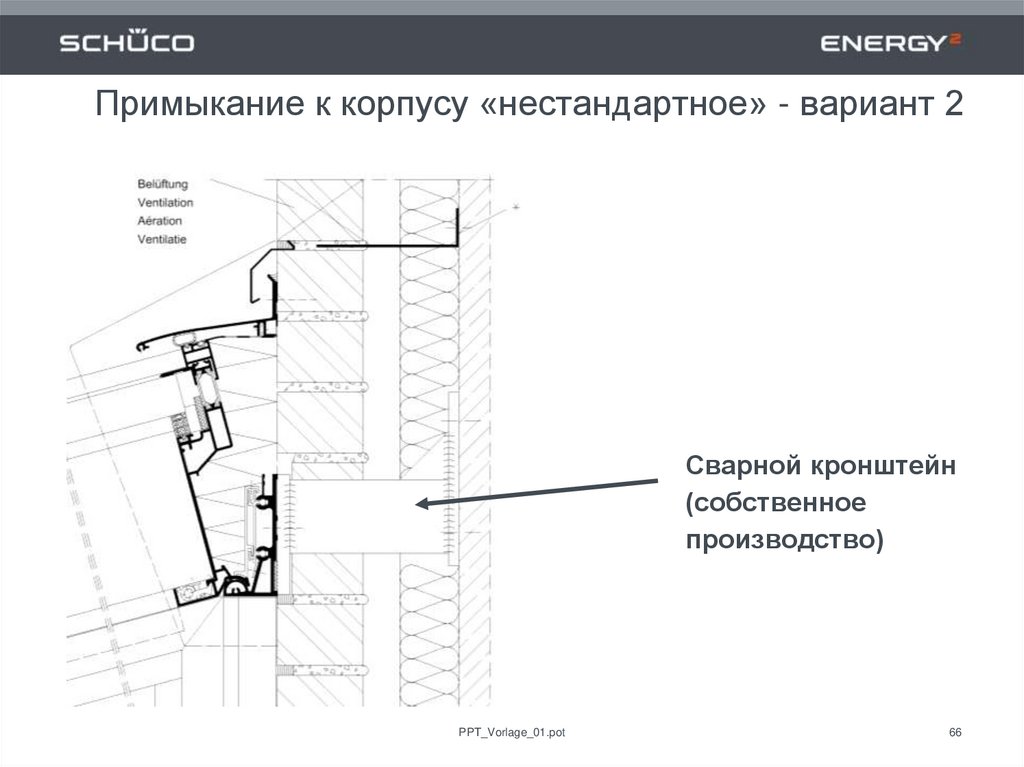

Примыкания к корпусу здания
Фундамент
Дождевая вода
Электрические подключения
Предварительные строительные работы
Окружение
Возможности поставки и монтажа
Финансирование
Строительная норма (например, одобрения,
предварительные запросы, страховки и т.д.)
PPT_Vorlage_01.pot
Размер
7

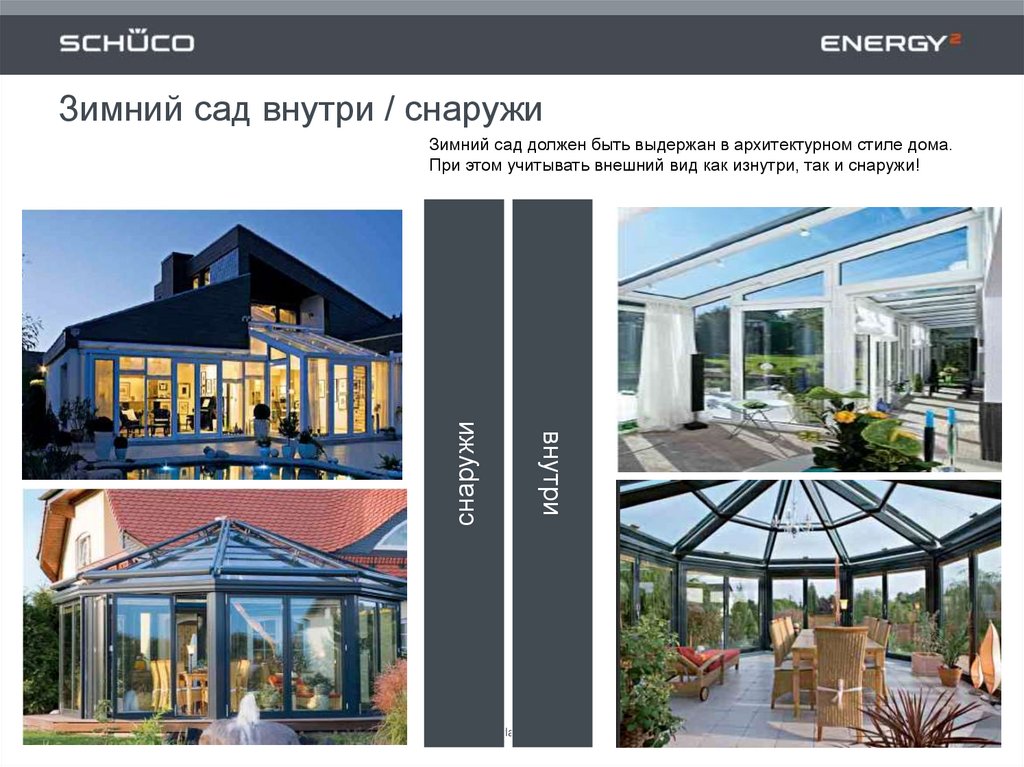

8. Зимний сад внутри / снаружи

снаружи
Зимний сад должен быть выдержан в архитектурном
стиле дома.
При этом учитывать внешний вид как изнутри, так и
снаружи!
PPT_Vorlage_01.pot
8

9. Зимний сад внутри / снаружи

внутри
снаружи
Зимний сад должен быть выдержан в архитектурном стиле дома.
При этом учитывать внешний вид как изнутри, так и снаружи!
PPT_Vorlage_01.pot
9

10. Лучшее местоположение для зимнего сада

PPT_Vorlage_01.pot
10

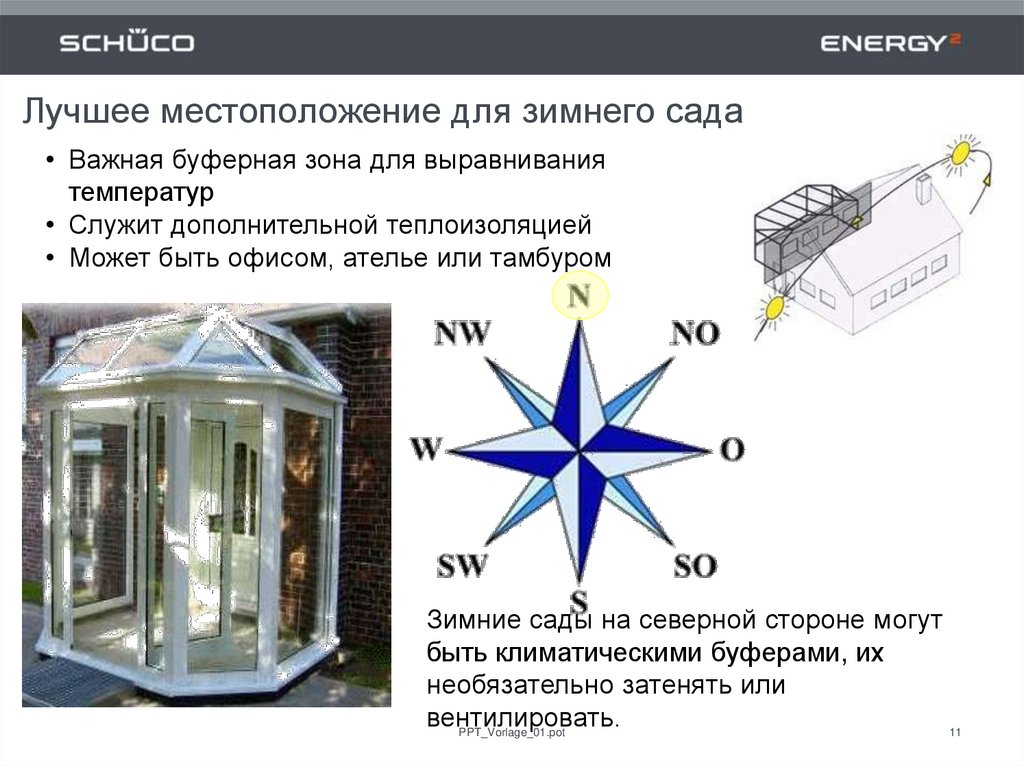

11. Лучшее местоположение для зимнего сада

• Важная буферная зона для выравнивания
температур
• Служит дополнительной теплоизоляцией
• Может быть офисом, ателье или тамбуром
Зимние сады на северной стороне могут
быть климатическими буферами, их
необязательно затенять или
вентилировать.
PPT_Vorlage_01.pot
11

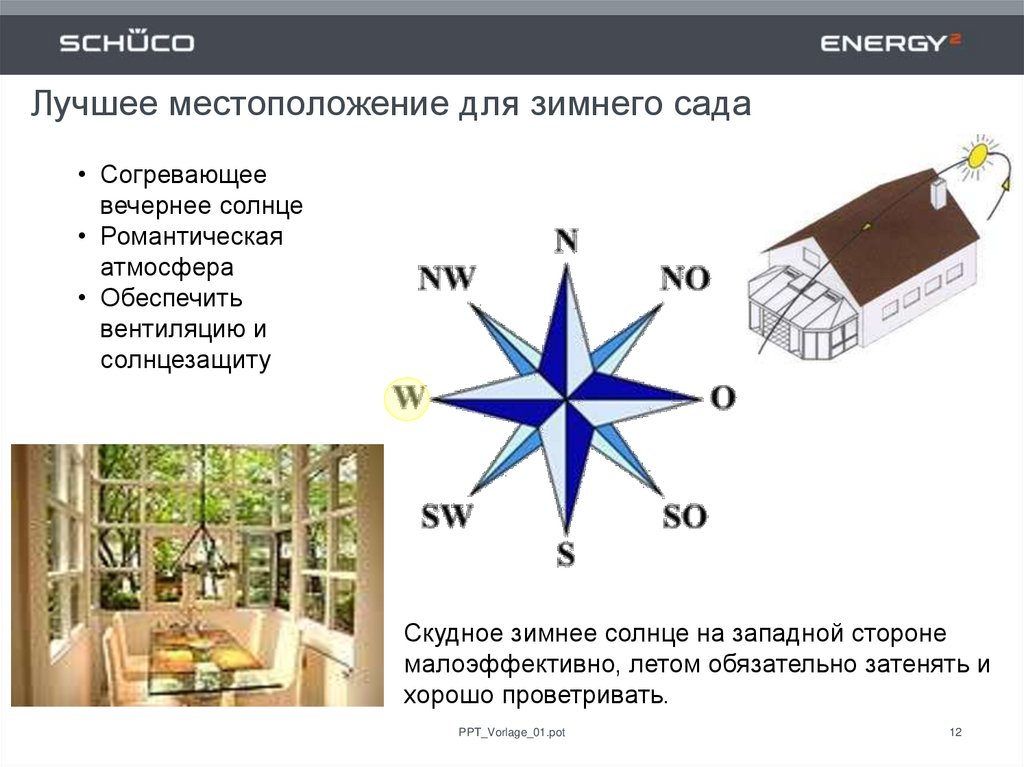

12. Лучшее местоположение для зимнего сада

• Согревающее
вечернее солнце
• Романтическая
атмосфера
• Обеспечить
вентиляцию и
солнцезащиту
Скудное зимнее солнце на западной стороне
малоэффективно, летом обязательно затенять и
хорошо проветривать.
PPT_Vorlage_01.pot
12

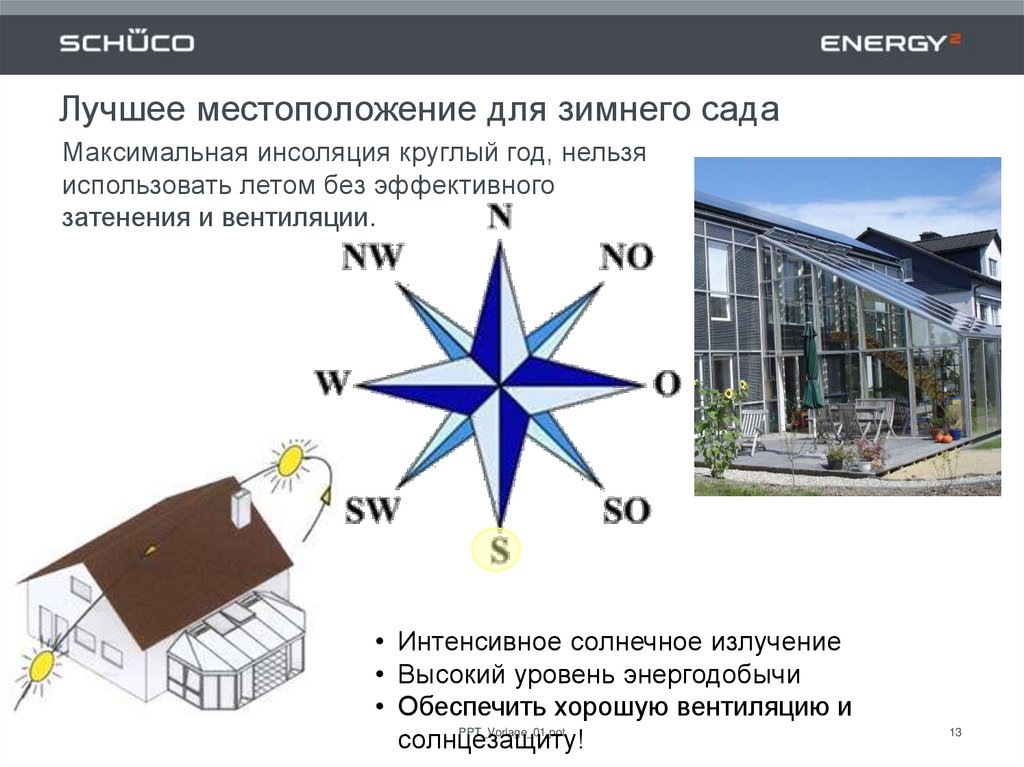

13. Лучшее местоположение для зимнего сада

Максимальная инсоляция круглый год, нельзя
использовать летом без эффективного
затенения и вентиляции.
• Интенсивное солнечное излучение
• Высокий уровень энергодобычи
• Обеспечить хорошую вентиляцию и
PPT_Vorlage_01.pot
солнцезащиту!
13

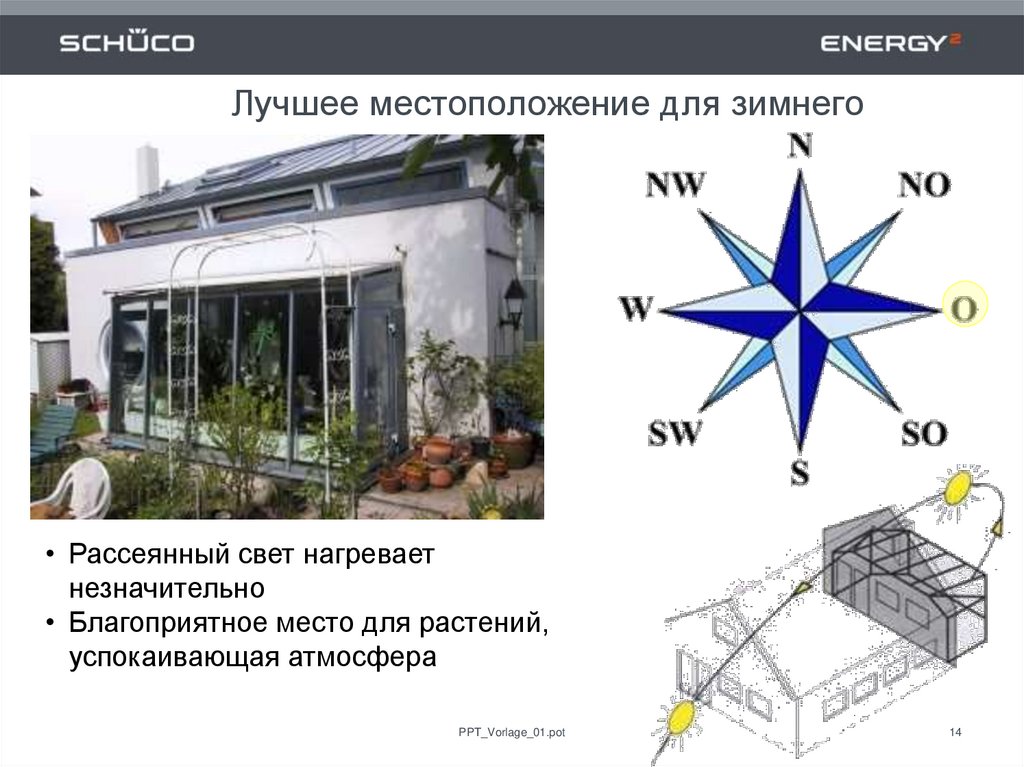

14. Лучшее местоположение для зимнего сада

• Рассеянный свет нагревает
незначительно
• Благоприятное место для растений,
успокаивающая атмосфера
PPT_Vorlage_01.pot
14

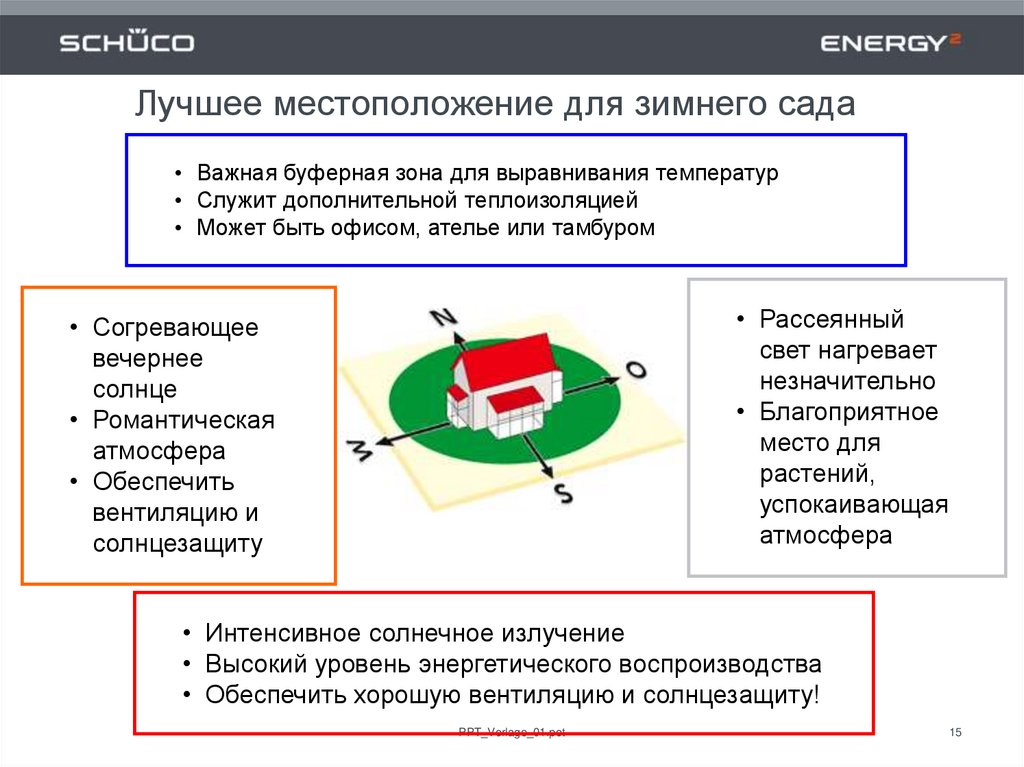

15. Лучшее местоположение для зимнего сада

• Важная буферная зона для выравнивания температур
• Служит дополнительной теплоизоляцией
• Может быть офисом, ателье или тамбуром
• Рассеянный
свет нагревает
незначительно
• Благоприятное
место для
растений,
успокаивающая
атмосфера
• Согревающее
вечернее
солнце
• Романтическая
атмосфера
• Обеспечить
вентиляцию и
солнцезащиту
• Интенсивное солнечное излучение
• Высокий уровень энергетического воспроизводства
• Обеспечить хорошую вентиляцию и солнцезащиту!
PPT_Vorlage_01.pot
15

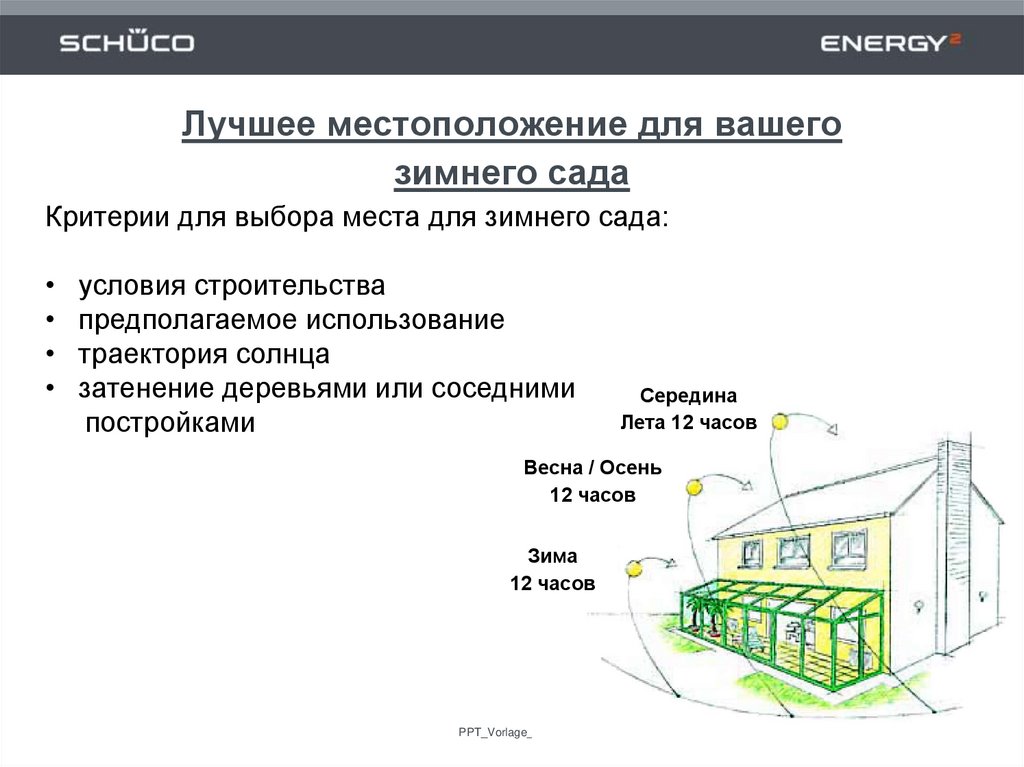

16. Лучшее местоположение для вашего зимнего сада

Критерии для выбора места для зимнего сада:
условия строительства
предполагаемое использование
траектория солнца
затенение деревьями или соседними
постройками
Середина
Лета 12 часов
Весна / Осень
12 часов
Зима
12 часов
PPT_Vorlage_01.pot
16

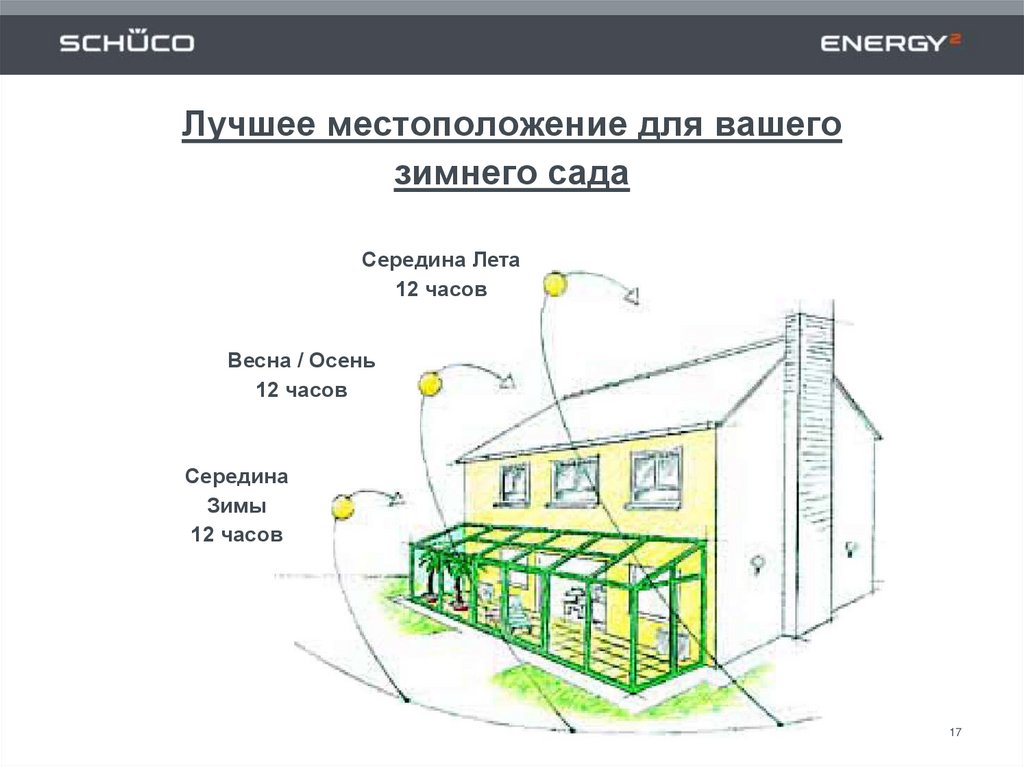

17. Лучшее местоположение для вашего зимнего сада

Середина Лета
12 часов
Весна / Осень
12 часов
Середина
Зимы
12 часов
PPT_Vorlage_01.pot
17

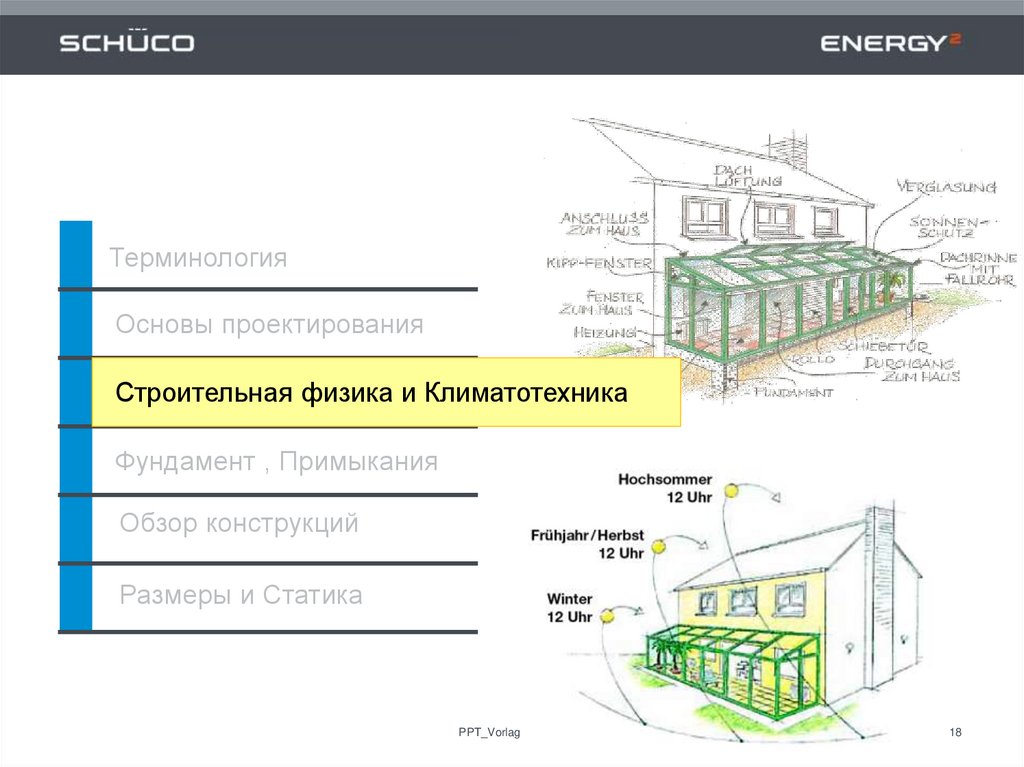

18.

Терминология
Основы проектирования
Строительная физика и Климатотехника
Фундамент , Примыкания
Обзор конструкций
Размеры и Статика
PPT_Vorlage_01.pot
18

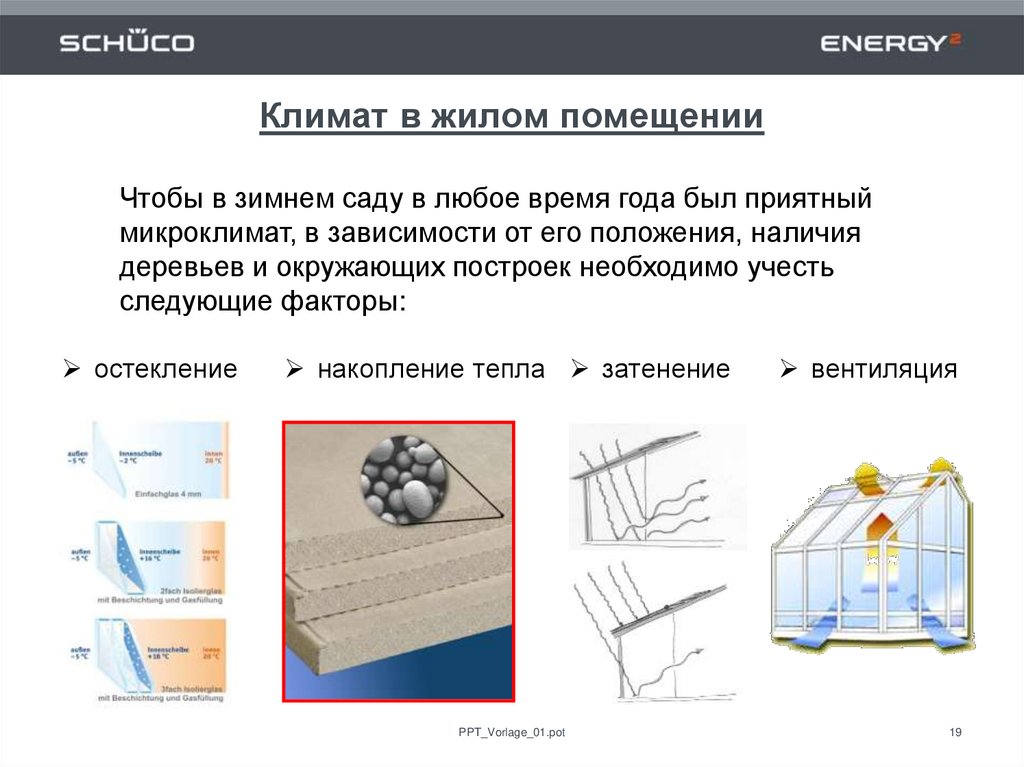

19. Климат в жилом помещении

Чтобы в зимнем саду в любое время года был приятный
микроклимат, в зависимости от его положения, наличия
деревьев и окружающих построек необходимо учесть
следующие факторы:
остекление
накопление тепла затенение
PPT_Vorlage_01.pot
вентиляция
19

20. Микроклимат в помещении - Взаимодействие

Микроклимат в помещении Взаимодействие
Солнечное излучение
Отражение
Пропускание
Поглощение
Конвекция
Сохранение , накопление тепла
PPT_Vorlage_01.pot
20

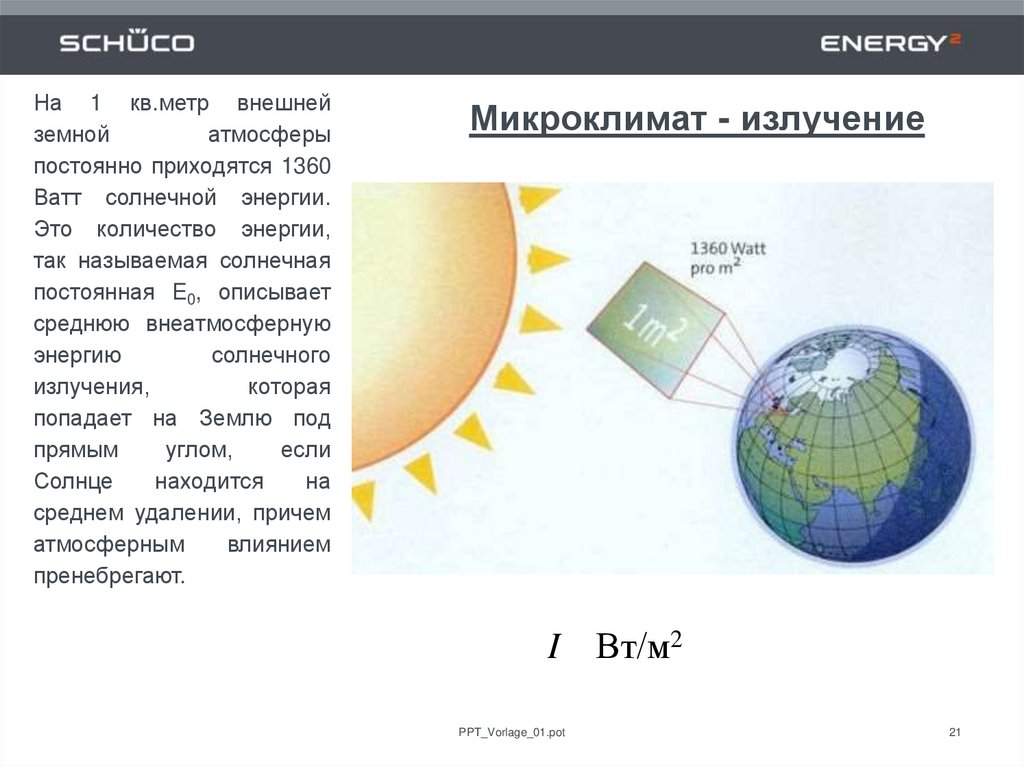

21.

На 1 кв.метр внешней
земной
атмосферы
постоянно приходятся 1360
Ватт солнечной энергии.
Это количество энергии,
так называемая солнечная
постоянная E0, описывает
среднюю внеатмосферную
энергию
солнечного
излучения,
которая
попадает на Землю под
прямым
углом,
если
Солнце
находится
на
среднем удалении, причем
атмосферным
влиянием
пренебрегают.
Микроклимат - излучение
I Вт/м2
PPT_Vorlage_01.pot
21

22.

Микроклимат - излучение
Путь
прохождения
света
сквозь
атмосферу – это размер воздушной
массы (Air Mass). Если солнце стоит
вертикально, свет проходит кратчайший
путь сквозь атмосферу, воздушная масса
(AM) равна 1.
Если солнце отклонилось от прямой,
путь сквозь атмосферу удлиняется, AM
увеличивается. Кроме того, мощность
излучения слабеет, меняется спектр
(утреннее, вечернее солнце).
Для зенита северного полушария, если
расстояние увеличилось (AM 1,5),
мощность
глобального
излучения
составляет 1000 Вт/м².
PPT_Vorlage_01.pot
22

23. Микроклимат - излучение

• Солнечное излучение на поверхность Земли состоит из прямой и
рассеянной составляющих. Сумма прямого и рассеянного излучения –
это глобальное излучение GG.
• Прямое излучение GB – это прямое
направленное излучение солнца;
рассеянное излучение GD возникает в
результате рассеивания благодаря
находящимся в воздухе частицам, таким как
водяной пар (туман, облака) и загрязнения.
Ясно, голубое небо
Пасмурно
Преломленное солнце
Желтый диск (солнце немного размытое дымкой)
Белый диск (более размытое дымкой солнце)
Слегка выглядывающее солнце
Высокий, густой туман
Затянутое закрытое небоPPT_Vorlage_01.pot
23

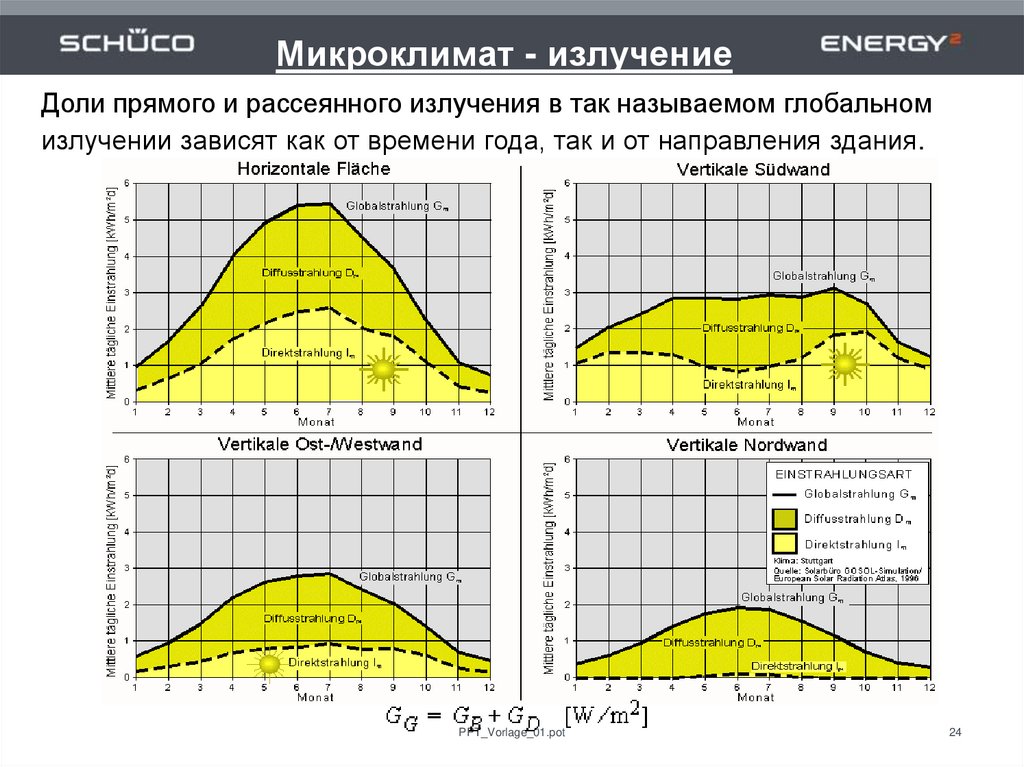

24. Микроклимат - излучение

Доли прямого и рассеянного излучения в так называемом глобальном
излучении зависят как от времени года, так и от направления здания.
PPT_Vorlage_01.pot
24

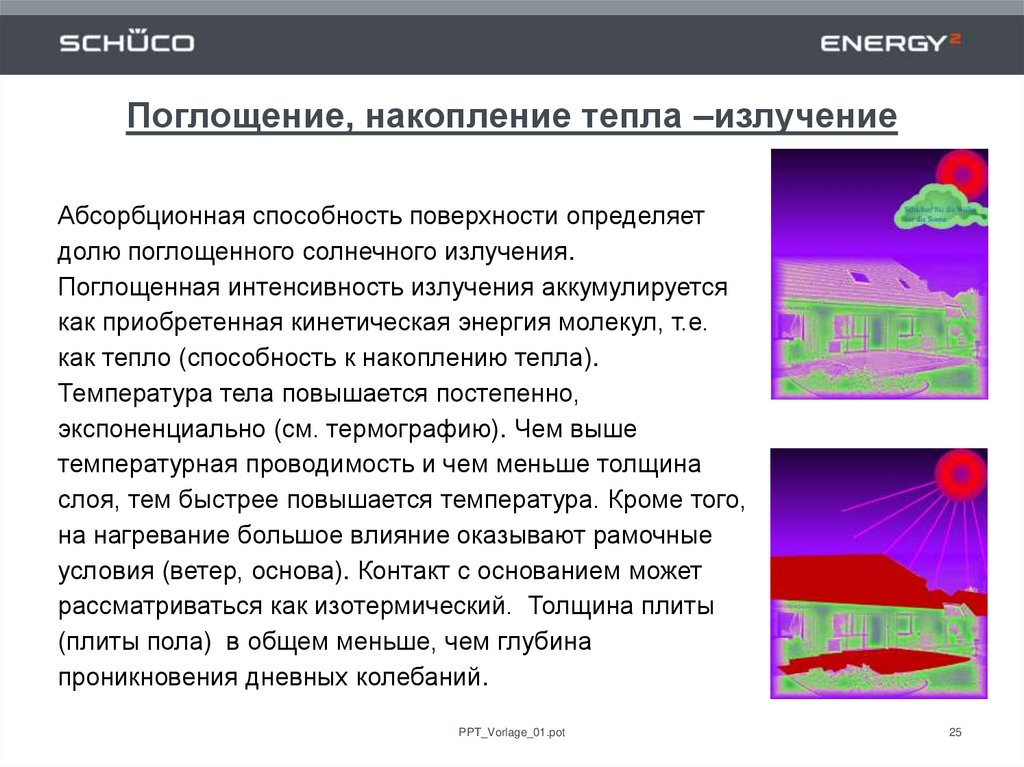

25.

Поглощение, накопление тепла –излучение
Абсорбционная способность поверхности определяет
долю поглощенного солнечного излучения.
Поглощенная интенсивность излучения аккумулируется
как приобретенная кинетическая энергия молекул, т.е.
как тепло (способность к накоплению тепла).
Температура тела повышается постепенно,
экспоненциально (см. термографию). Чем выше
температурная проводимость и чем меньше толщина
слоя, тем быстрее повышается температура. Кроме того,
на нагревание большое влияние оказывают рамочные
условия (ветер, основа). Контакт с основанием может
рассматриваться как изотермический. Толщина плиты
(плиты пола) в общем меньше, чем глубина
проникновения дневных колебаний.
PPT_Vorlage_01.pot
25

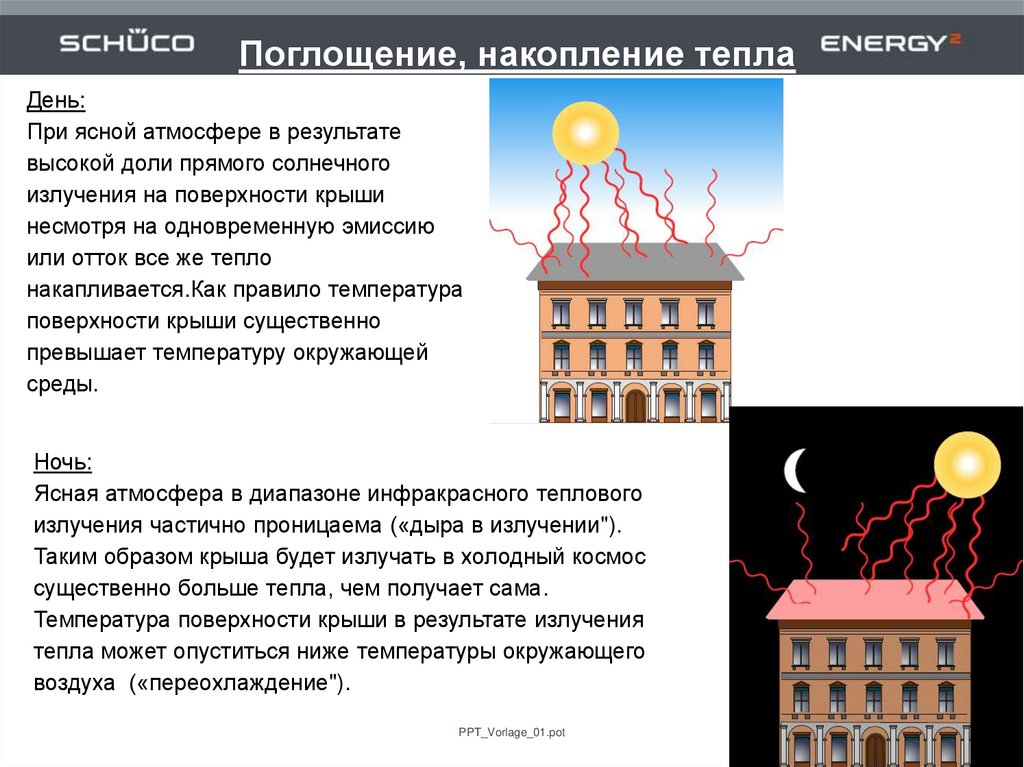

26.

Поглощение, накопление тепла
День:
При ясной атмосфере в результате
высокой доли прямого солнечного
излучения на поверхности крыши
несмотря на одновременную эмиссию
или отток все же тепло
накапливается.Как правило температура
поверхности крыши существенно
превышает температуру окружающей
среды.
Ночь:
Ясная атмосфера в диапазоне инфракрасного теплового
излучения частично проницаема («дыра в излучении").
Таким образом крыша будет излучать в холодный космос
существенно больше тепла, чем получает сама.
Температура поверхности крыши в результате излучения
тепла может опуститься ниже температуры окружающего
воздуха («переохлаждение").
PPT_Vorlage_01.pot
26

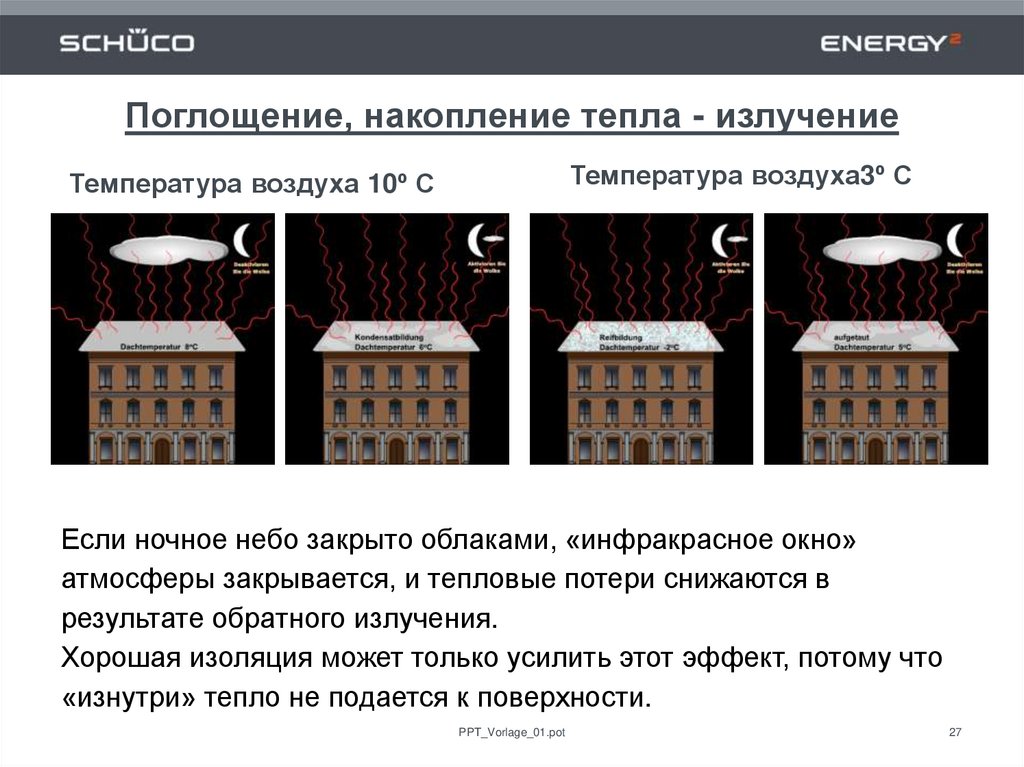

27.

Поглощение, накопление тепла - излучение
Температура воздуха3º C
Температура воздуха 10º C
Если ночное небо закрыто облаками, «инфракрасное окно»
атмосферы закрывается, и тепловые потери снижаются в
результате обратного излучения.
Хорошая изоляция может только усилить этот эффект, потому что
«изнутри» тепло не подается к поверхности.
PPT_Vorlage_01.pot
27

28.

Поглощение, накопление тепла - излучение
Температуры поверхности стены
в зависимости от времени
начала нагревания для
строительных материалов с
разным коэффициентом
проникновения тепла b
• подаваемая нагревательная
мощность: 1000 ватт
• начальная температура: 5°C
• наружная температура: -10°C
• помещение: 4х5х2,5 м
• площадь окон: 5 м²
PPT_Vorlage_01.pot
Пенополистиро
л
Дерев
о
Силикатный
кирпич
28

29.

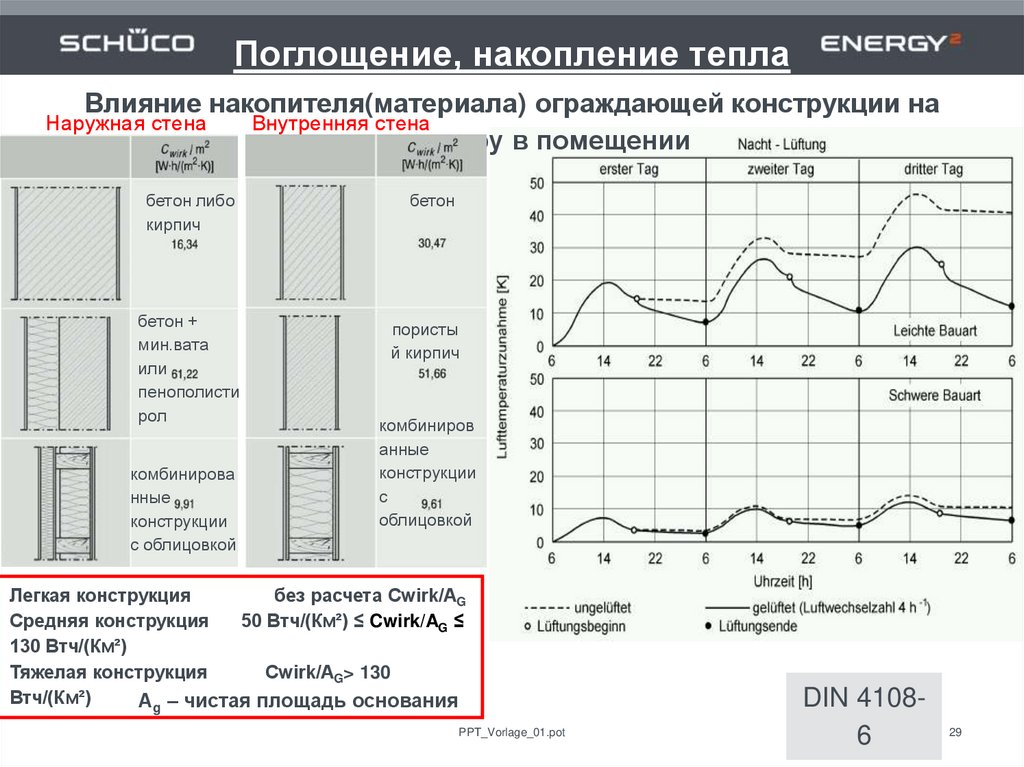

Поглощение, накопление тепла
Влияние накопителя(материала) ограждающей конструкции на
Внутренняя стена
температуру в помещении
Наружная стена
бетон либо
кирпич
бетон
бетон +
мин.вата
или
пенополисти
рол
пористы
й кирпич
комбинирова
нные
конструкции
с облицовкой
комбиниров
анные
конструкции
с
облицовкой
Легкая конструкция
без расчета Cwirk/AG
Средняя конструкция
50 Втч/(Км²) ≤ Cwirk/AG ≤
130 Втч/(Км²)
Тяжелая конструкция
Cwirk/AG> 130
Втч/(Км²)
Аg – чистая площадь основания
PPT_Vorlage_01.pot
DIN 41086
29

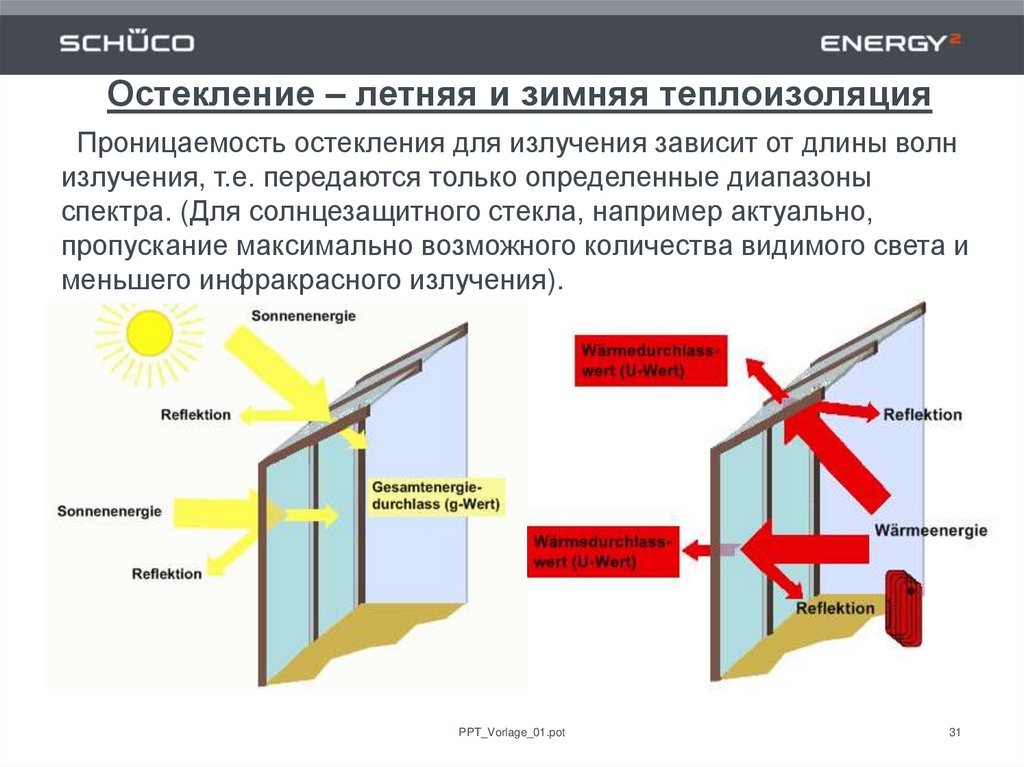

30.

Остекление – летняя и зимняя теплоизоляция
Проницаемость остекления для излучения зависит от длины волн
излучения, т.е. передаются только определенные диапазоны
спектра. (Для солнцезащитного стекла, например актуально,
пропускание максимально возможного количества видимого света и
меньшего инфракрасного излучения).
PPT_Vorlage_01.pot
31

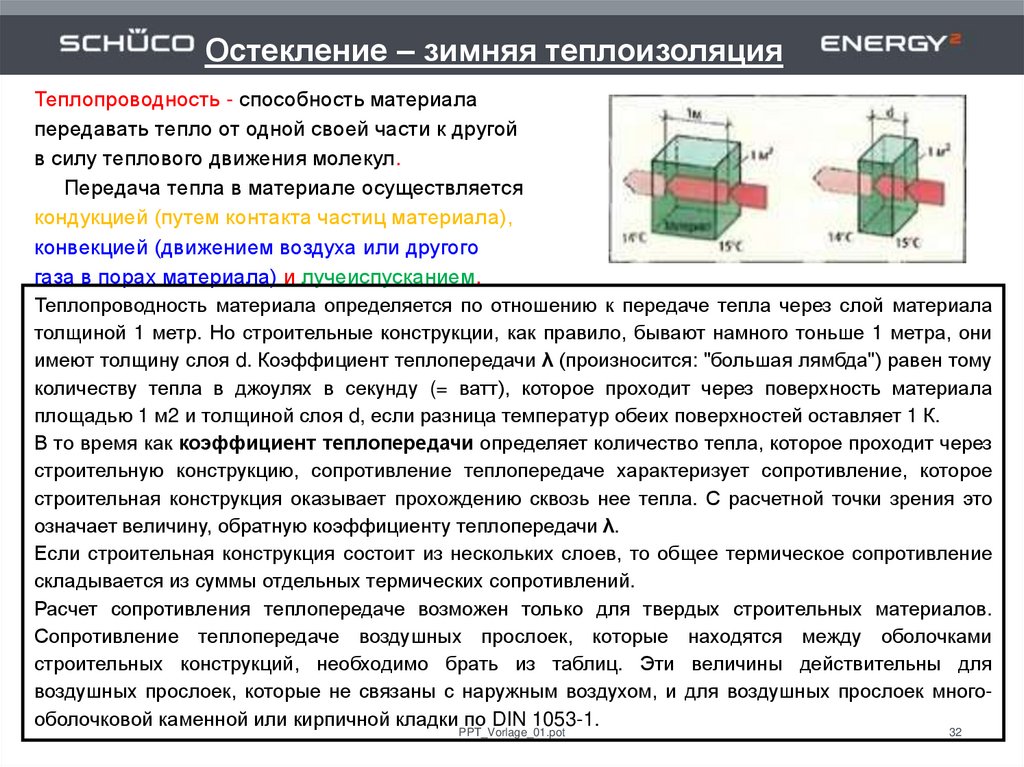

31. Остекление – летняя и зимняя теплоизоляция

Остекление – зимняя теплоизоляция
Теплопроводность - способность материала
передавать тепло от одной своей части к другой
в силу теплового движения молекул.
Передача тепла в материале осуществляется
кондукцией (путем контакта частиц материала),
конвекцией (движением воздуха или другого
газа в порах материала) и лучеиспусканием.
Теплопроводность материала определяется по отношению к передаче тепла через слой материала
толщиной 1 метр. Но строительные конструкции, как правило, бывают намного тоньше 1 метра, они
имеют толщину слоя d. Коэффициент теплопередачи λ (произносится: "большая лямбда") равен тому
количеству тепла в джоулях в секунду (= ватт), которое проходит через поверхность материала
площадью 1 м2 и толщиной слоя d, если разница температур обеих поверхностей оставляет 1 К.
В то время как коэффициент теплопередачи определяет количество тепла, которое проходит через
строительную конструкцию, сопротивление теплопередаче характеризует сопротивление, которое
строительная конструкция оказывает прохождению сквозь нее тепла. С расчетной точки зрения это
означает величину, обратную коэффициенту теплопередачи λ.
Если строительная конструкция состоит из нескольких слоев, то общее термическое сопротивление
складывается из суммы отдельных термических сопротивлений.
Расчет сопротивления теплопередаче возможен только для твердых строительных материалов.
Сопротивление теплопередаче воздушных прослоек, которые находятся между оболочками
строительных конструкций, необходимо брать из таблиц. Эти величины действительны для
воздушных прослоек, которые не связаны с наружным воздухом, и для воздушных прослоек многооболочковой каменной или кирпичной кладки по DIN 1053-1.
PPT_Vorlage_01.pot
32

32.

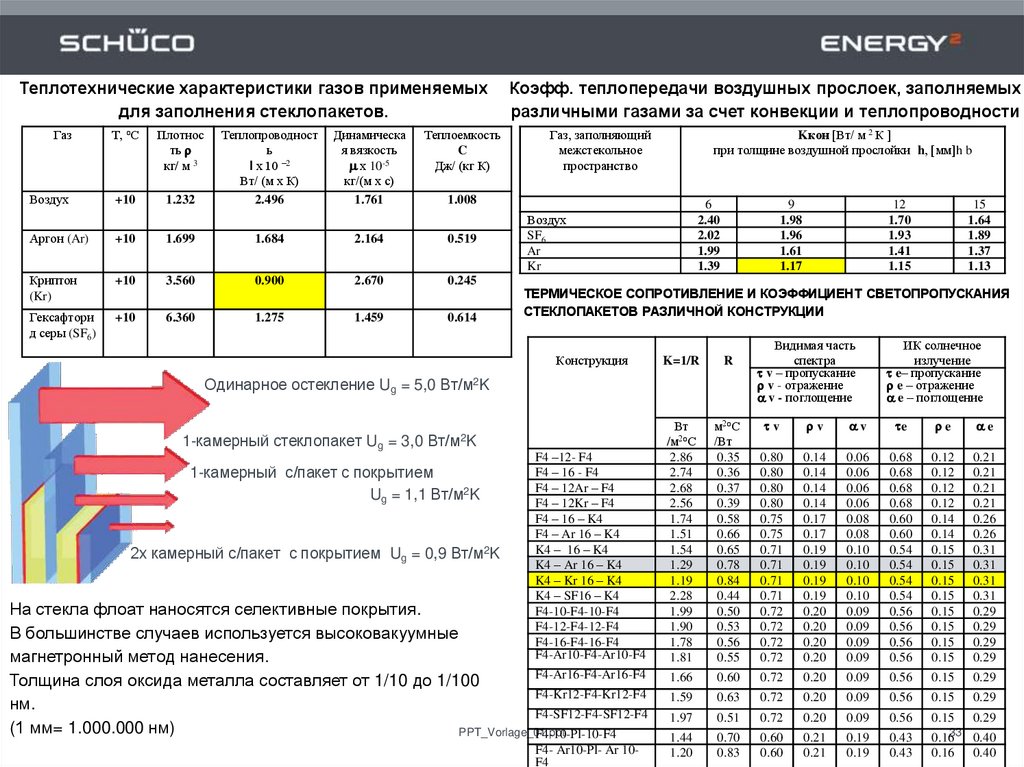

Теплотехнические характеристики газов применяемых
для заполнения стеклопакетов.
Газ
Т, оС
Плотнос
ть r
кг/ м 3
Воздух
+10
1.232
Теплопроводност
ь
l х 10 –2
Вт/ (м х К)
2.496
Динамическа
я вязкость
m х 10-5
кг/(м х с)
1.761
Теплоемкость
C
Дж/ (кг К)
Коэфф. теплопередачи воздушных прослоек, заполняемых
различными газами за счет конвекции и теплопроводности
Газ, заполняющий
межстекольное
пространство
Kкон [Вт/ м 2 К ]
при толщине воздушной прослойки h, [мм]h b
1.008
Аргон (Ar)
+10
1.699
1.684
2.164
0.519
Криптон
(Kr)
+10
3.560
0.900
2.670
0.245
Гексафтори
д серы (SF6)
+10
6.360
1.275
1.459
0.614
6
2.40
2.02
1.99
1.39
Воздух
SF6
Ar
Kr
9
1.98
1.96
1.61
1.17
Видимая часть
спектра
t v – пропускание
r v - отражение
a v - поглощение
ИК солнечное
излучение
t e– пропускание
r e – отражение
a e – поглощение
tv
rv
av
te
re
ae
0.80
0.80
0.80
0.80
0.75
0.75
0.71
0.71
0.71
0.71
0.72
0.72
0.72
0.72
0.14
0.14
0.14
0.14
0.17
0.17
0.19
0.19
0.19
0.19
0.20
0.20
0.20
0.20
0.06
0.06
0.06
0.06
0.08
0.08
0.10
0.10
0.10
0.10
0.09
0.09
0.09
0.09
0.68
0.68
0.68
0.68
0.60
0.60
0.54
0.54
0.54
0.54
0.56
0.56
0.56
0.56
0.12
0.12
0.12
0.12
0.14
0.14
0.15
0.15
0.15
0.15
0.15
0.15
0.15
0.15
0.21
0.21
0.21
0.21
0.26
0.26
0.31
0.31
0.31
0.31
0.29
0.29
0.29
0.29
0.60
0.72
0.20
0.09
0.56
0.15
0.29
1.59
0.63
0.72
0.20
0.09
0.56
0.15
0.29
1.97
0.51
0.72
0.20
0.09
0.56
0.15
0.29
0.43
0.43
0.1633 0.40
Конструкция
K=1/R
R
F4 –12- F4
F4 – 16 - F4
F4 – 12Ar – F4
F4 – 12Kr – F4
F4 – 16 – K4
F4 – Ar 16 – K4
K4 – 16 – K4
K4 – Ar 16 – K4
K4 – Kr 16 – K4
K4 – SF16 – K4
F4-10-F4-10-F4
F4-12-F4-12-F4
F4-16-F4-16-F4
F4-Ar10-F4-Ar10-F4
Вт
/м2оС
2.86
2.74
2.68
2.56
1.74
1.51
1.54
1.29
1.19
2.28
1.99
1.90
1.78
1.81
м2оС
/Вт
0.35
0.36
0.37
0.39
0.58
0.66
0.65
0.78
0.84
0.44
0.50
0.53
0.56
0.55
1.66
= 3,0 Вт/м2K
1-камерный с/пакет с покрытием
Ug = 1,1 Вт/м2K
2х камерный с/пакет с покрытием Ug = 0,9 Вт/м2K
15
1.64
1.89
1.37
1.13
ТЕРМИЧЕСКОЕ СОПРОТИВЛЕНИЕ И КОЭФФИЦИЕНТ СВЕТОПРОПУСКАНИЯ
СТЕКЛОПАКЕТОВ РАЗЛИЧНОЙ КОНСТРУКЦИИ
Одинарное остекление Ug = 5,0 Вт/м2K
1-камерный стеклопакет Ug
12
1.70
1.93
1.41
1.15
На стекла флоат наносятся селективные покрытия.
В большинстве случаев используется высоковакуумные
магнетронный метод нанесения.
F4-Ar16-F4-Ar16-F4
Толщина слоя оксида металла составляет от 1/10 до 1/100
F4-Kr12-F4-Kr12-F4
нм.
F4-SF12-F4-SF12-F4
(1 мм= 1.000.000 нм)
PPT_Vorlage_01.pot
F4-10-Pl-10-F4
F4- Ar10-Pl- Ar 10F4
1.44
1.20
0.70
0.83
0.60
0.60
0.21
0.21
0.19
0.19
0.16
0.40

33.

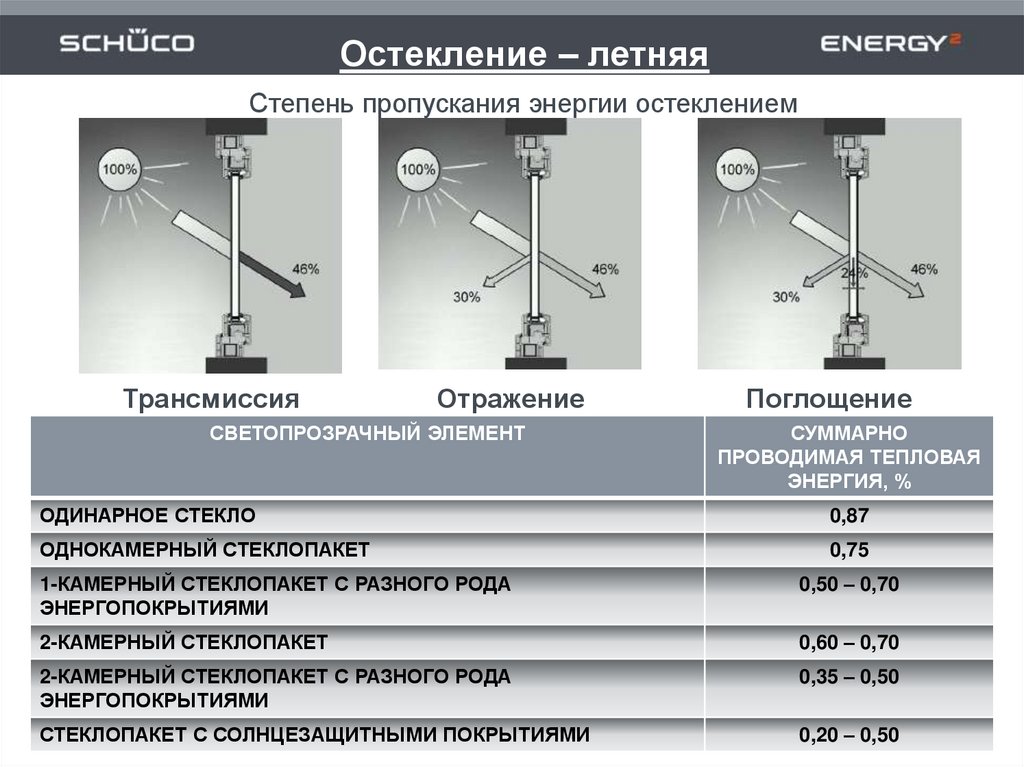

Остекление – летняя
Степень пропускания
энергии остеклением
теплоизоляция
Трансмиссия
Отражение
СВЕТОПРОЗРАЧНЫЙ ЭЛЕМЕНТ
Поглощение
СУММАРНО
ПРОВОДИМАЯ ТЕПЛОВАЯ
ЭНЕРГИЯ, %
ОДИНАРНОЕ СТЕКЛО
0,87
ОДНОКАМЕРНЫЙ СТЕКЛОПАКЕТ
0,75
1-КАМЕРНЫЙ СТЕКЛОПАКЕТ С РАЗНОГО РОДА
ЭНЕРГОПОКРЫТИЯМИ
0,50 – 0,70
2-КАМЕРНЫЙ СТЕКЛОПАКЕТ
0,60 – 0,70
2-КАМЕРНЫЙ СТЕКЛОПАКЕТ С РАЗНОГО РОДА
ЭНЕРГОПОКРЫТИЯМИ
0,35 – 0,50
PPT_Vorlage_01.pot
СТЕКЛОПАКЕТ С СОЛНЦЕЗАЩИТНЫМИ ПОКРЫТИЯМИ
0,20 – 0,50
34

34.

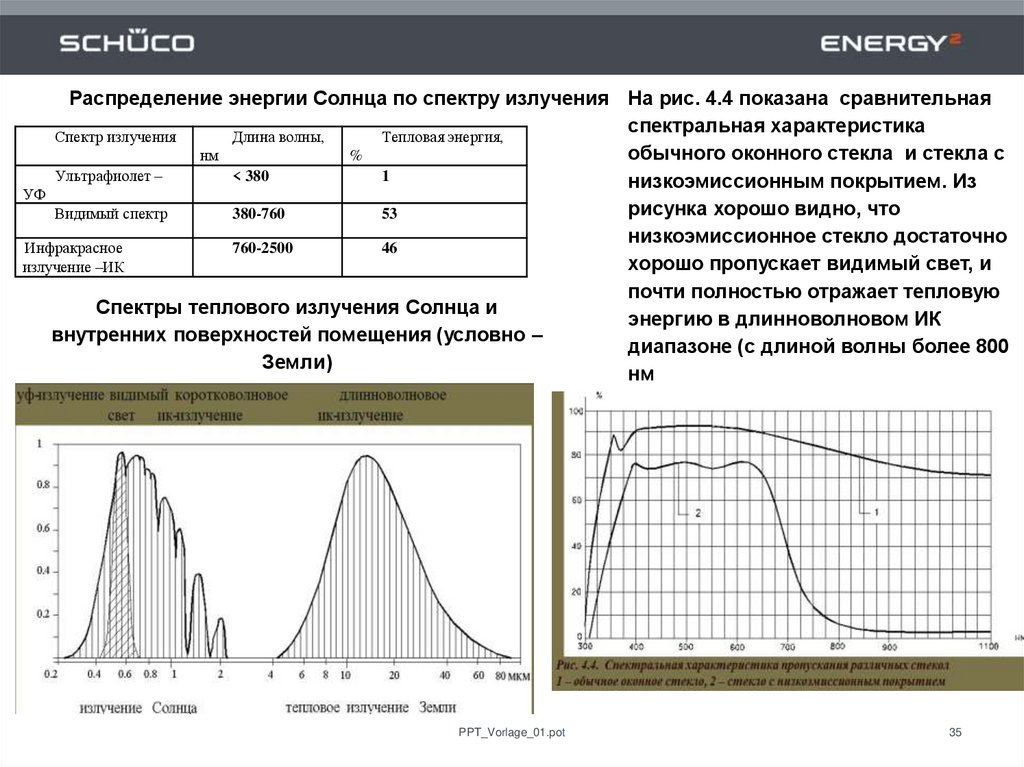

Распределение энергии Солнца по спектру излучения На рис. 4.4 показана сравнительная
спектральная характеристика
Спектр излучения
Длина волны,
Тепловая энергия,
обычного оконного стекла и стекла с
нм
%
Ультрафиолет –
< 380
1
низкоэмиссионным покрытием. Из
УФ
рисунка хорошо видно, что
Видимый спектр
380-760
53
низкоэмиссионное стекло достаточно
Инфракрасное
760-2500
46
хорошо пропускает видимый свет, и
излучение –ИК
почти полностью отражает тепловую
Спектры теплового излучения Солнца и
энергию в длинноволновом ИК
внутренних поверхностей помещения (условно –
диапазоне (с длиной волны более 800
Земли)
нм
PPT_Vorlage_01.pot
35

35.

Остекление – летняя
теплоизоляция
Из-за влияния солнцезащитных
стекол или пленок на цвет
светового потока внутри и внешний вид стекол снаружи предпочтительнее всегда использовать устройства солнцезащиты
(маркизы, жалюзи)
При осмотре под острым углом на стеклах с
металлическим покрытием может произойти
смещение красного диапазона спектра.
Стекло снаружи меняет цвет в зависимости
от угла зрения, а с внутренней стороны
можно заметить изменение цвета светового
потока.
PPT_Vorlage_01.pot
36

36.

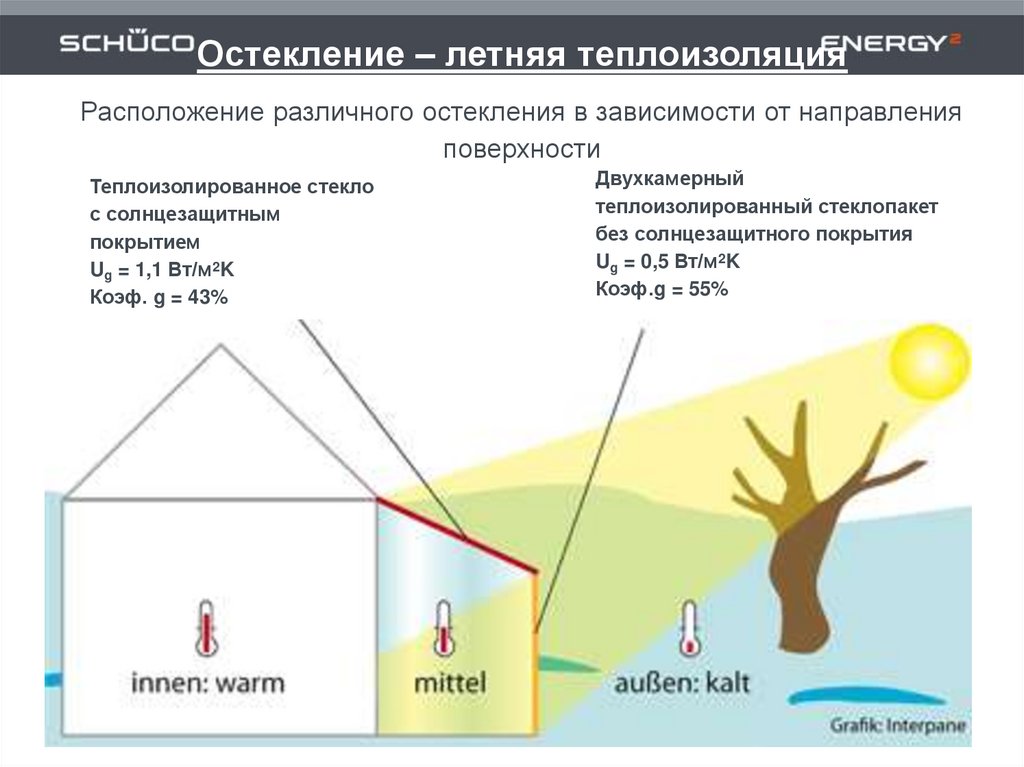

Остекление – летняя теплоизоляция
Расположение различного остекления в зависимости от направления
поверхности
Двухкамерный
теплоизолированный стеклопакет
без солнцезащитного покрытия
Ug = 0,5 Вт/м2K
Коэф.g = 55%
Теплоизолированное стекло
с солнцезащитным
покрытием
Ug = 1,1 Вт/м2K
Коэф. g = 43%
PPT_Vorlage_01.pot
37

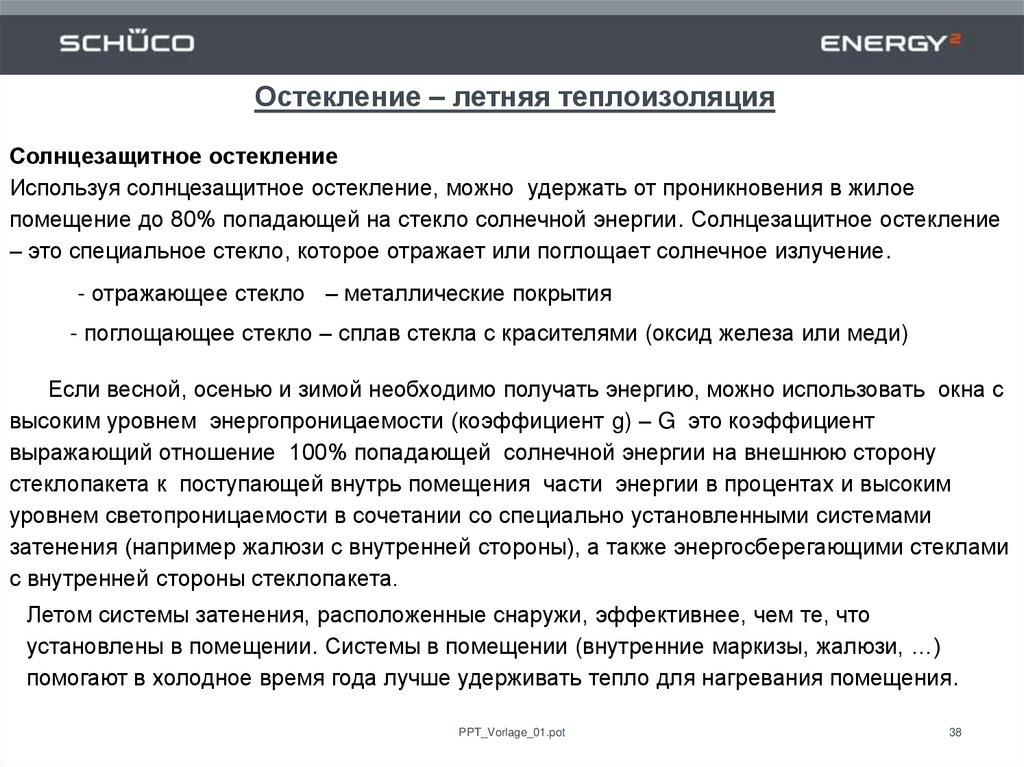

37.

Остекление – летняя теплоизоляция
Солнцезащитное остекление
Используя солнцезащитное остекление, можно удержать от проникновения в жилое
помещение до 80% попадающей на стекло солнечной энергии. Солнцезащитное остекление
– это специальное стекло, которое отражает или поглощает солнечное излучение.
- отражающее стекло – металлические покрытия
- поглощающее стекло – сплав стекла с красителями (оксид железа или меди)
Если весной, осенью и зимой необходимо получать энергию, можно использовать окна с
высоким уровнем энергопроницаемости (коэффициент g) – G это коэффициент
выражающий отношение 100% попадающей солнечной энергии на внешнюю сторону
стеклопакета к поступающей внутрь помещения части энергии в процентах и высоким
уровнем светопроницаемости в сочетании со специально установленными системами
затенения (например жалюзи с внутренней стороны), а также энергосберегающими стеклами
с внутренней стороны стеклопакета.
Летом системы затенения, расположенные снаружи, эффективнее, чем те, что
установлены в помещении. Системы в помещении (внутренние маркизы, жалюзи, …)
помогают в холодное время года лучше удерживать тепло для нагревания помещения.
PPT_Vorlage_01.pot
38

38.

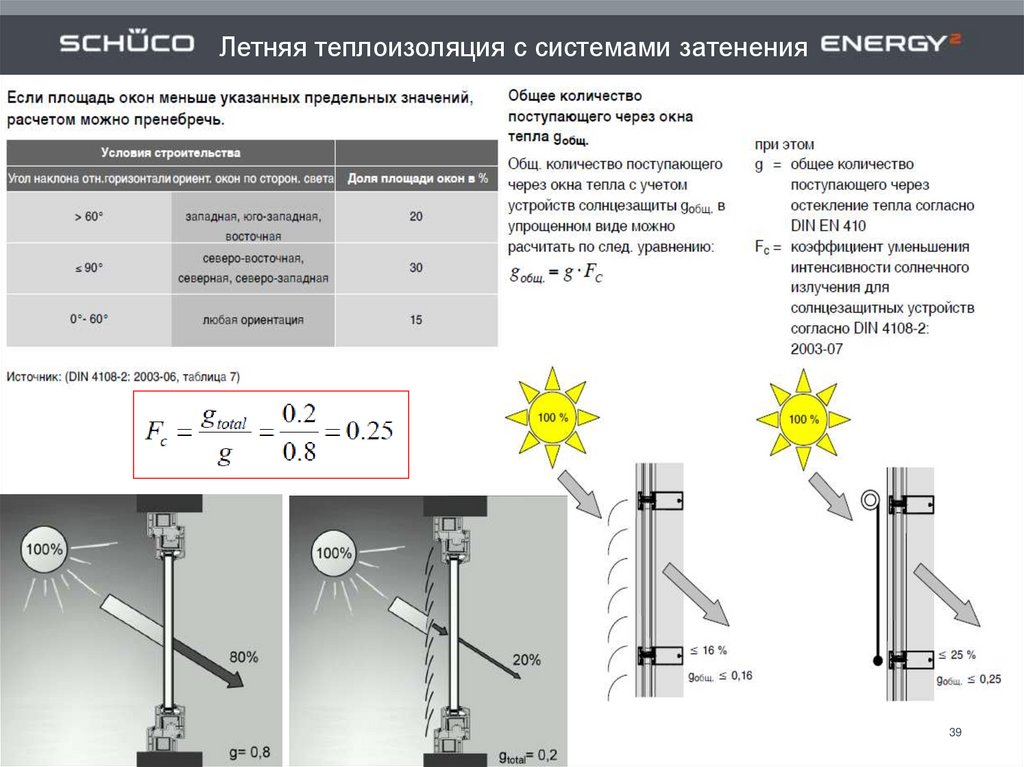

Летняя теплоизоляция с системами затенения
PPT_Vorlage_01.pot
39

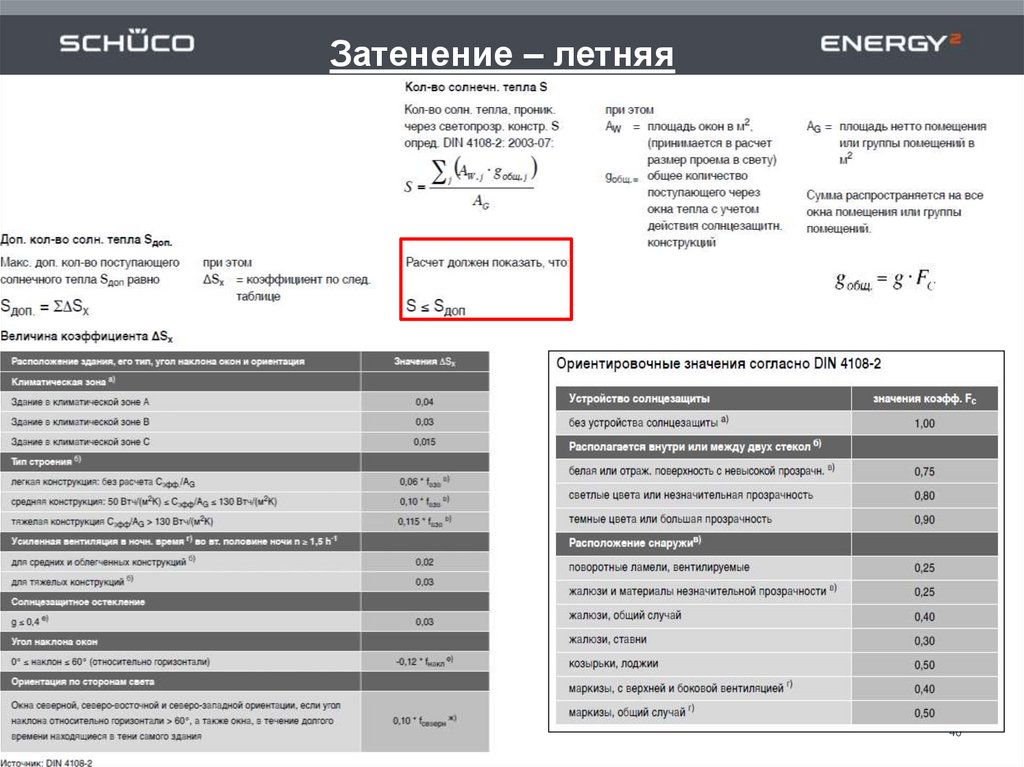

39.

Затенение – летняя
теплоизоляция
PPT_Vorlage_01.pot
40

40.

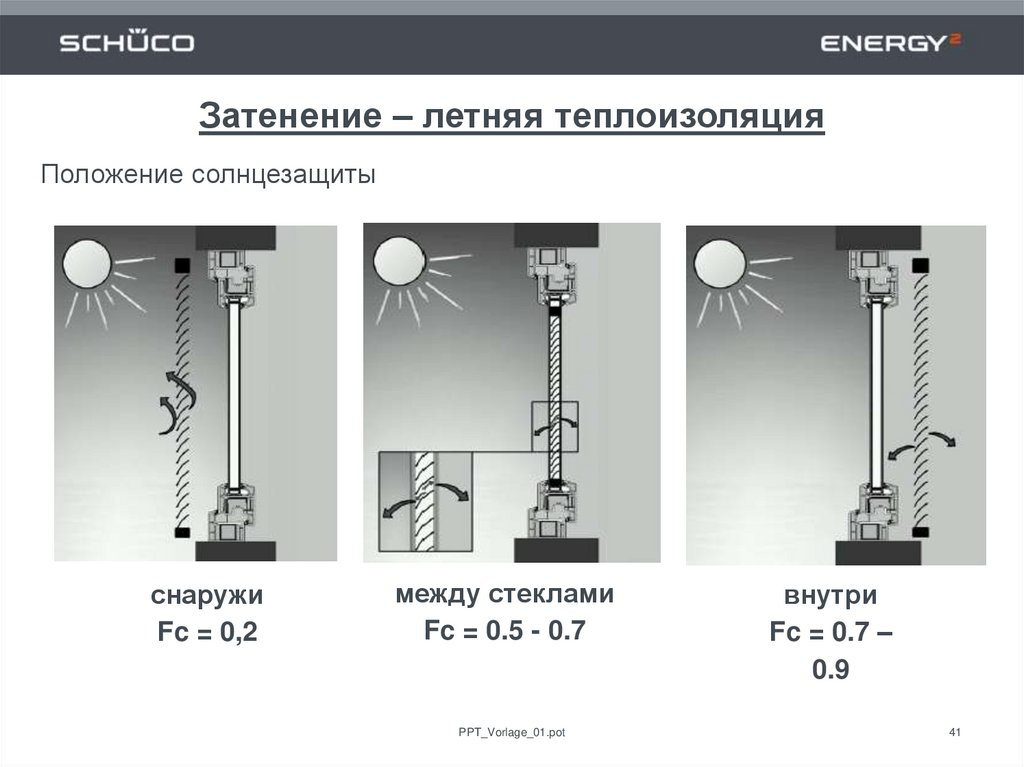

Затенение – летняя теплоизоляция
Положение солнцезащиты
снаружи
Fc = 0,2
между стеклами
Fc = 0.5 - 0.7
PPT_Vorlage_01.pot
внутри
Fc = 0.7 –
0.9
41

41.

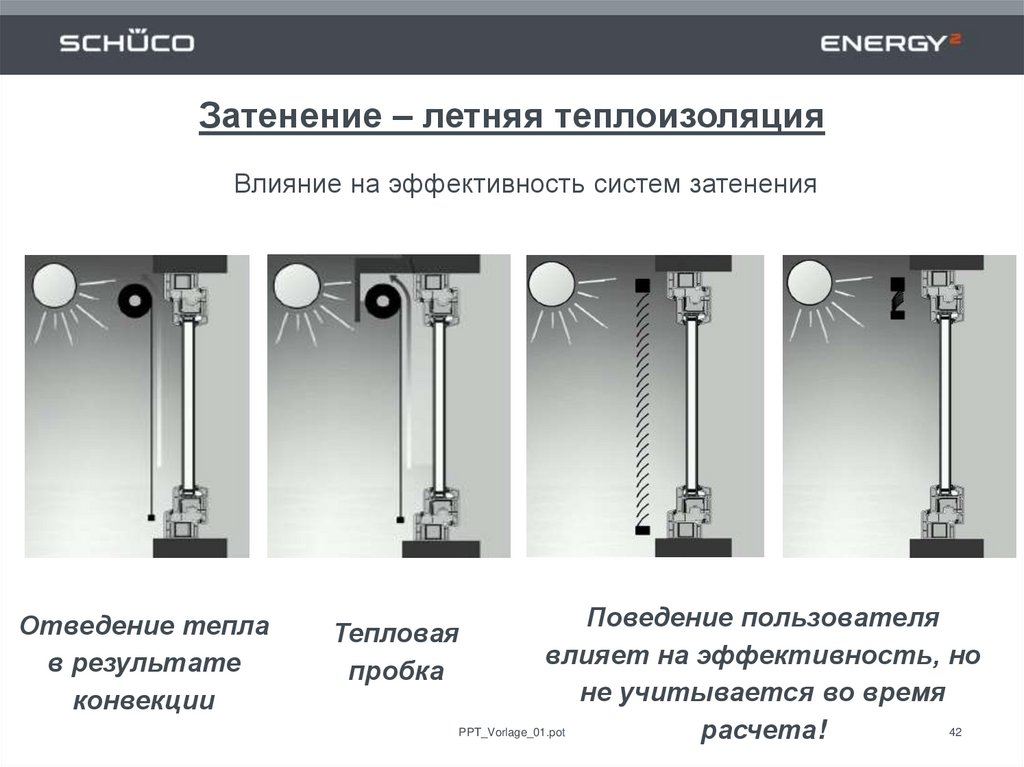

Затенение – летняя теплоизоляция
Влияние на эффективность систем затенения
Отведение тепла
в результате
конвекции
Поведение пользователя
влияет на эффективность, но
не учитывается во время
PPT_Vorlage_01.pot
42
расчета!
Тепловая
пробка

42.

Затенение – летняя теплоизоляция
Естественное затенение
• Деревья не дают такую густую и длинную
тень, чтобы затенить все остекление при
меняющемся положении солнца
• Недавно посаженным деревьям требуется
время, пока они вырастут до нужной высоты
• Лиственные деревья весной, когда солнце в
наших широтах светит уже достаточно
интенсивно, еще не покрыты листвой или
листья еще маленькие
Рольставни
• Рольставни подходят для вертикальных стен,
новые модели можно использовать и в
наклонных крышах.
• Рольставни хорошо защищают от жары, но
освещенность регулируется плохо
• Большие короба ставень нарушают
изящность стеклянных конструкций
Жалюзи (наружные)
• Жалюзи являются хорошим решением, чтобы
предотвратить перегрев
• Индивидуально настраиваемые жалюзи с
алюминиевыми ламелями позволяют
регулировать солнцезащиту в зависимости от
собственных потребностей и обеспечивают
обзор
• Недостатки – поднятый пакет в большом
коробе и сложность в использовании на
PPT_Vorlage_01.pot
кровле ( не в вертикальном положении)
43

43.

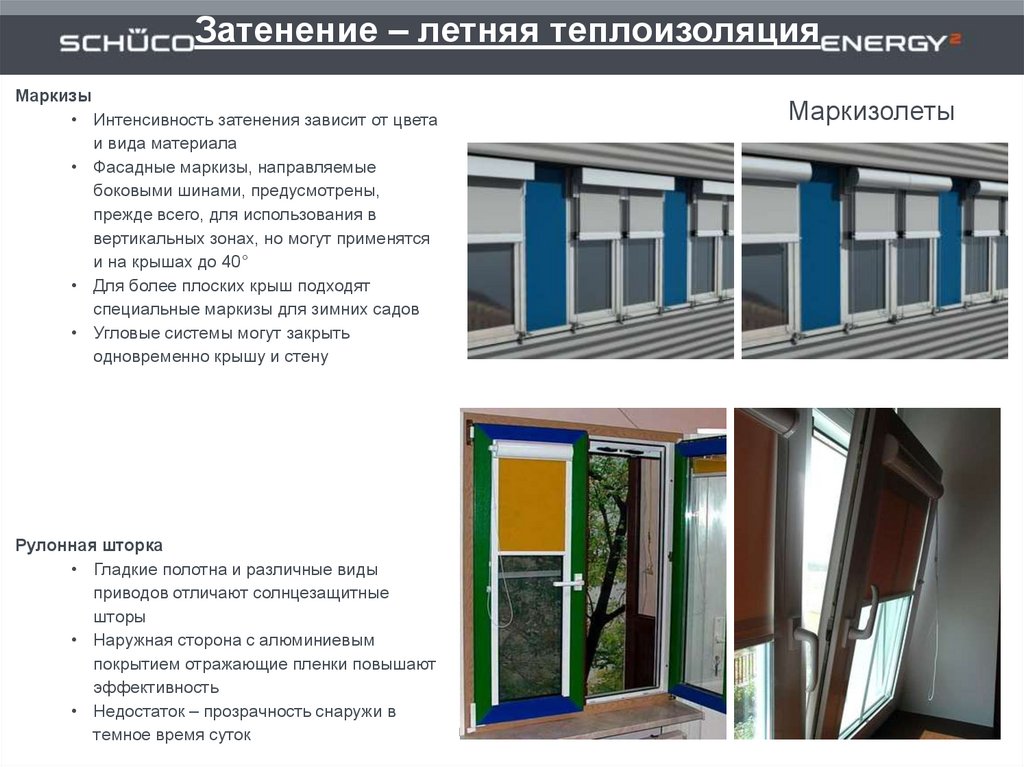

Затенение – летняя теплоизоляция
Маркизы
• Интенсивность затенения зависит от цвета
и вида материала
• Фасадные маркизы, направляемые
боковыми шинами, предусмотрены,
прежде всего, для использования в
вертикальных зонах, но могут применятся
и на крышах до 40°
• Для более плоских крыш подходят
специальные маркизы для зимних садов
• Угловые системы могут закрыть
одновременно крышу и стену
Рулонная шторка
• Гладкие полотна и различные виды
приводов отличают солнцезащитные
шторы
• Наружная сторона с алюминиевым
покрытием отражающие пленки повышают
эффективность
• Недостаток – прозрачность снаружи в
темное время суток
Маркизолеты
PPT_Vorlage_01.pot
44

44.

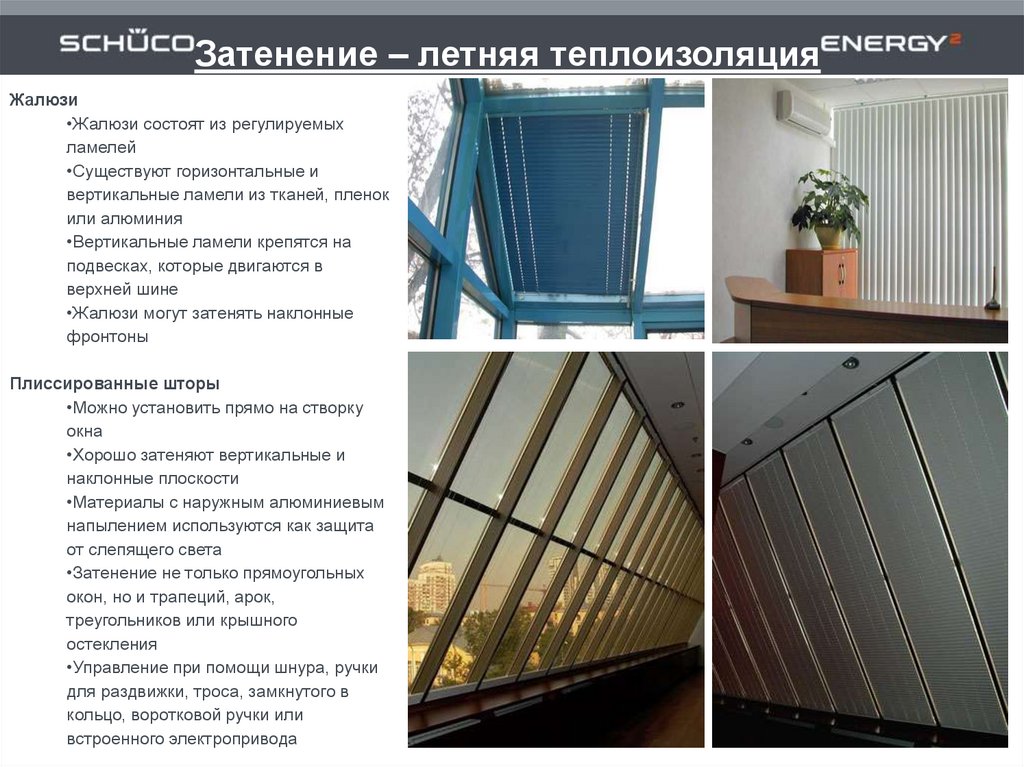

Затенение – летняя теплоизоляция
Жалюзи
•Жалюзи состоят из регулируемых
ламелей
•Существуют горизонтальные и
вертикальные ламели из тканей, пленок
или алюминия
•Вертикальные ламели крепятся на
подвесках, которые двигаются в
верхней шине
•Жалюзи могут затенять наклонные
фронтоны
Плиссированные шторы
•Можно установить прямо на створку
окна
•Хорошо затеняют вертикальные и
наклонные плоскости
•Материалы с наружным алюминиевым
напылением используются как защита
от слепящего света
•Затенение не только прямоугольных
окон, но и трапеций, арок,
треугольников или крышного
остекления
•Управление при помощи шнура, ручки
для раздвижки, троса, замкнутого в
кольцо, воротковой ручки или
встроенного электропривода
PPT_Vorlage_01.pot
45

45.

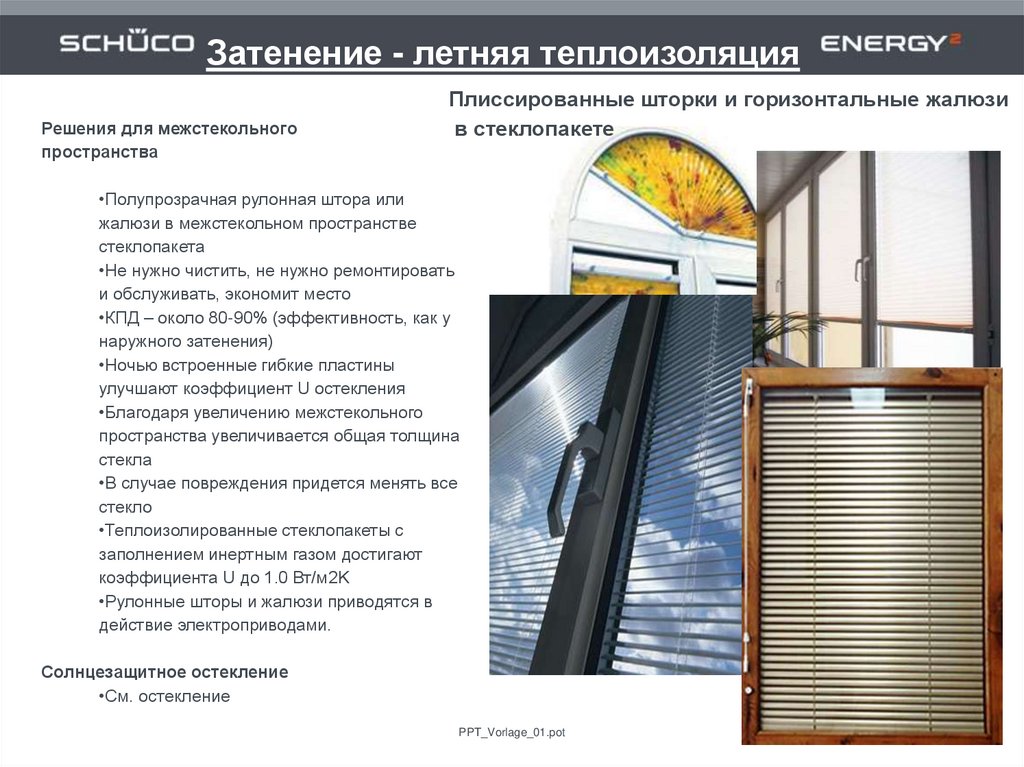

Затенение - летняя теплоизоляция
Решения для межстекольного
пространства
Плиссированные шторки и горизонтальные жалюзи
в стеклопакете
•Полупрозрачная рулонная штора или
жалюзи в межстекольном пространстве
стеклопакета
•Не нужно чистить, не нужно ремонтировать
и обслуживать, экономит место
•КПД – около 80-90% (эффективность, как у
наружного затенения)
•Ночью встроенные гибкие пластины
улучшают коэффициент U остекления
•Благодаря увеличению межстекольного
пространства увеличивается общая толщина
стекла
•В случае повреждения придется менять все
стекло
•Теплоизолированные стеклопакеты с
заполнением инертным газом достигают
коэффициента U до 1.0 Вт/м2K
•Рулонные шторы и жалюзи приводятся в
действие электроприводами.
Солнцезащитное остекление
•См. остекление
PPT_Vorlage_01.pot
46

46.

Затенение – летняя теплоизоляция
Резюме- затенение для зимнего сада
• Принципиально различаются наружные и внутренние системы
затенения
• Маркизы, внутренние рулонные шторы или наружные жалюзи
днем уменьшают количество проникающего теплового
излучения (летняя теплоизоляция) и ночью количество
отдаваемого тепла (зимняя теплоизоляция).
• Наружные системы солнцезащиты обладают высоким КПД 60 90 %
• Системы затенения в помещении эффективны на 40 %
• Расположенные снаружи текстильные материалы быстрее
приходят в негодность, так как на них напрямую воздействуют
погодные явления
• Зимой оледенелые (замерзшие) маркизы могут сломаться, если
управление происходит автоматически
PPT_Vorlage_01.pot
47

47.

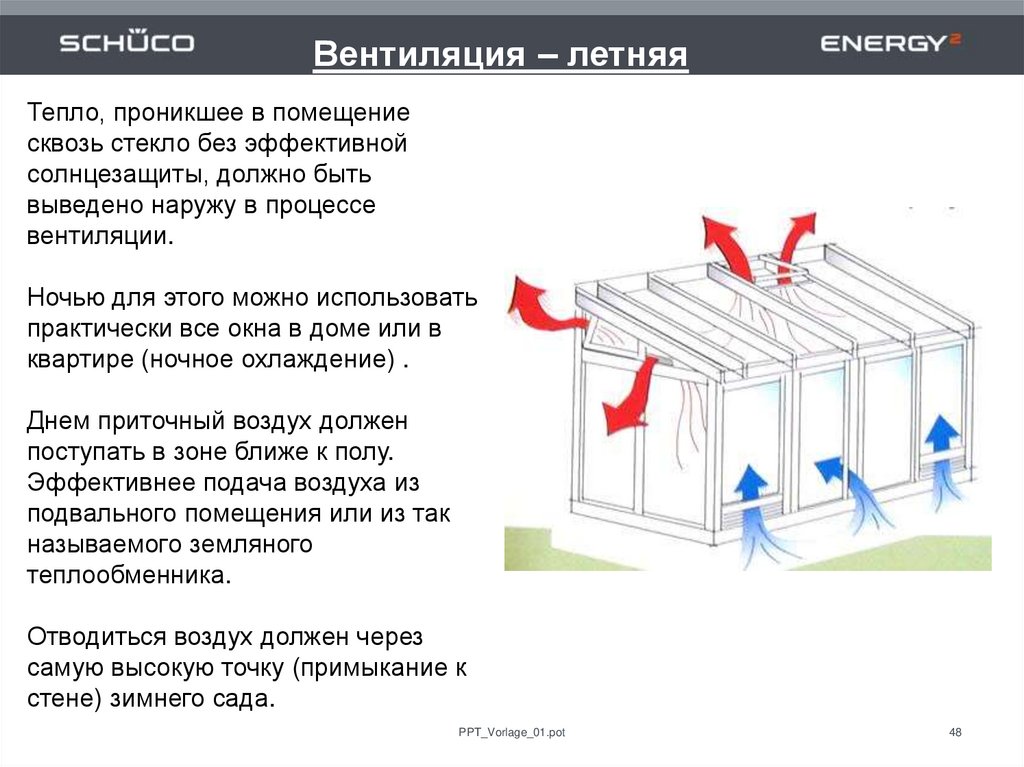

Вентиляция – летняя
теплоизоляция
Тепло, проникшее в помещение
сквозь стекло без эффективной
солнцезащиты, должно быть
выведено наружу в процессе
вентиляции.
Ночью для этого можно использовать
практически все окна в доме или в
квартире (ночное охлаждение) .
Днем приточный воздух должен
поступать в зоне ближе к полу.
Эффективнее подача воздуха из
подвального помещения или из так
называемого земляного
теплообменника.
Отводиться воздух должен через
самую высокую точку (примыкание к
стене) зимнего сада.
PPT_Vorlage_01.pot
48

48.

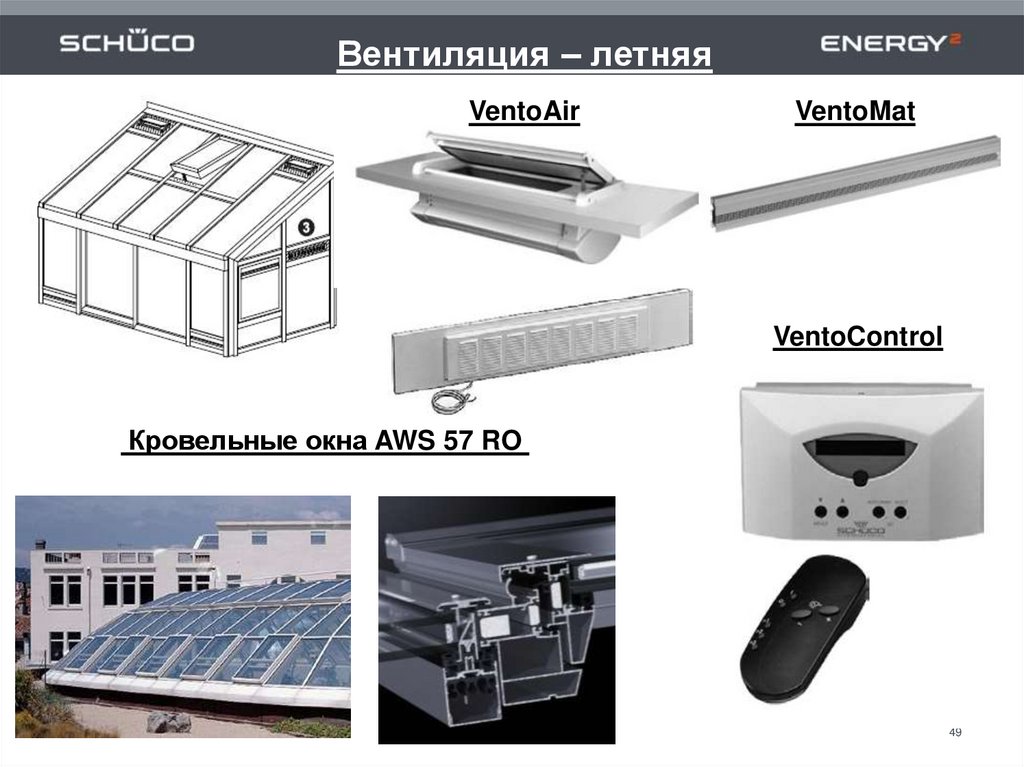

Вентиляция – летняя
теплоизоляция
VentoAir
VentoMat
VentoControl
Кровельные окна AWS 57 RO
PPT_Vorlage_01.pot
49

49.

Варианты вентиляции
Различные принципы для проветривания зимнего сада:
Поперечное
Диагональное
проветривание проветривание
Кровельное
Оконное
проветривание проветривание
PPT_Vorlage_01.pot
50

50.

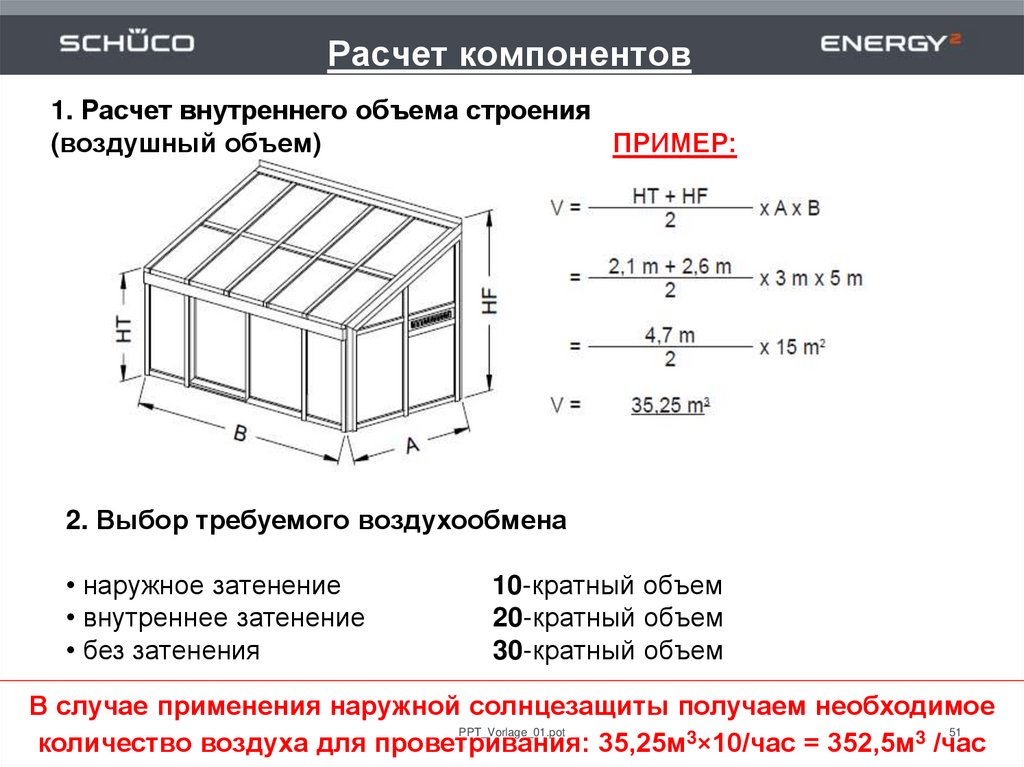

Расчет компонентов
вентиляции
1. Расчет внутреннего объема
строения
(воздушный объем)
ПРИМЕР:
2. Выбор требуемого воздухообмена
• наружное затенение
• внутреннее затенение
• без затенения
10-кратный объем
20-кратный объем
30-кратный объем
В случае применения наружной солнцезащиты получаем необходимое
PPT_Vorlage_01.pot
51
количество воздуха для проветривания: 35,25м3×10/час = 352,5м3 /час

51. Расчет компонентов вентиляции

Вентиляция – летняя

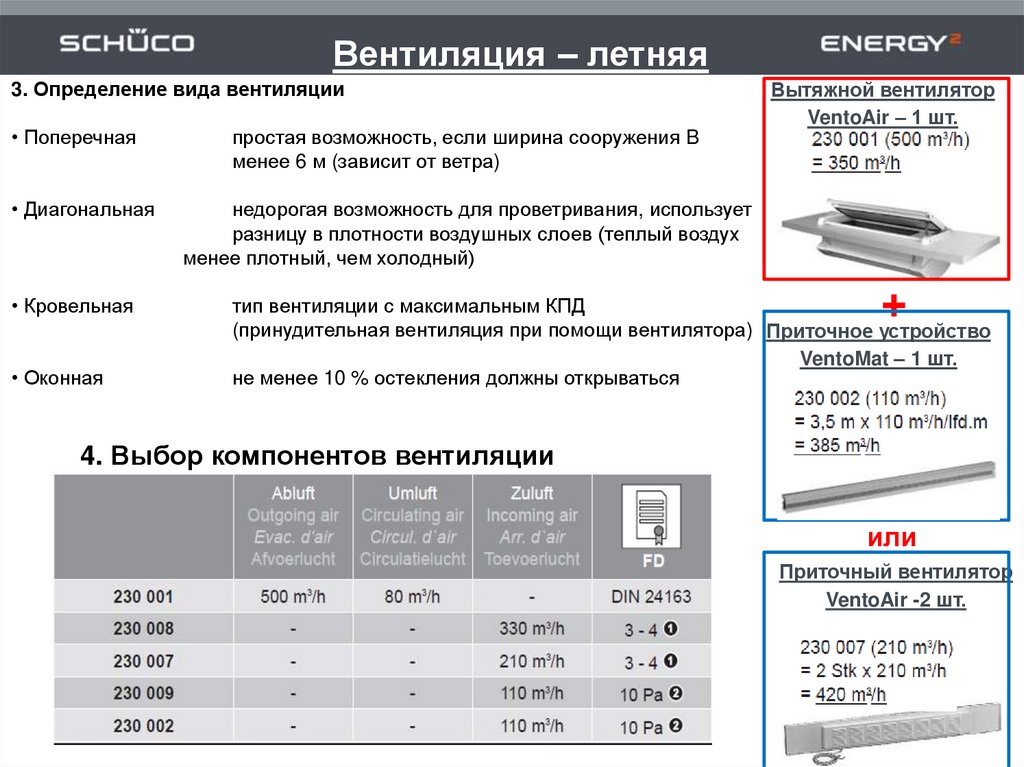

3. Определение вида вентиляции
теплоизоляция
• Поперечная
простая возможность, если ширина сооружения B
менее 6 м (зависит от ветра)
• Диагональная
недорогая возможность для проветривания, использует
разницу в плотности воздушных слоев (теплый воздух
менее плотный, чем холодный)
• Кровельная
• Оконная
Вытяжной вентилятор
VentoAir – 1 шт.
+
тип вентиляции с максимальным КПД
(принудительная вентиляция при помощи вентилятора) Приточное устройство
VentoMat – 1 шт.
не менее 10 % остекления должны открываться
4. Выбор компонентов вентиляции
или
Приточный вентилятор
VentoAir -2 шт.
PPT_Vorlage_01.pot
52

52.

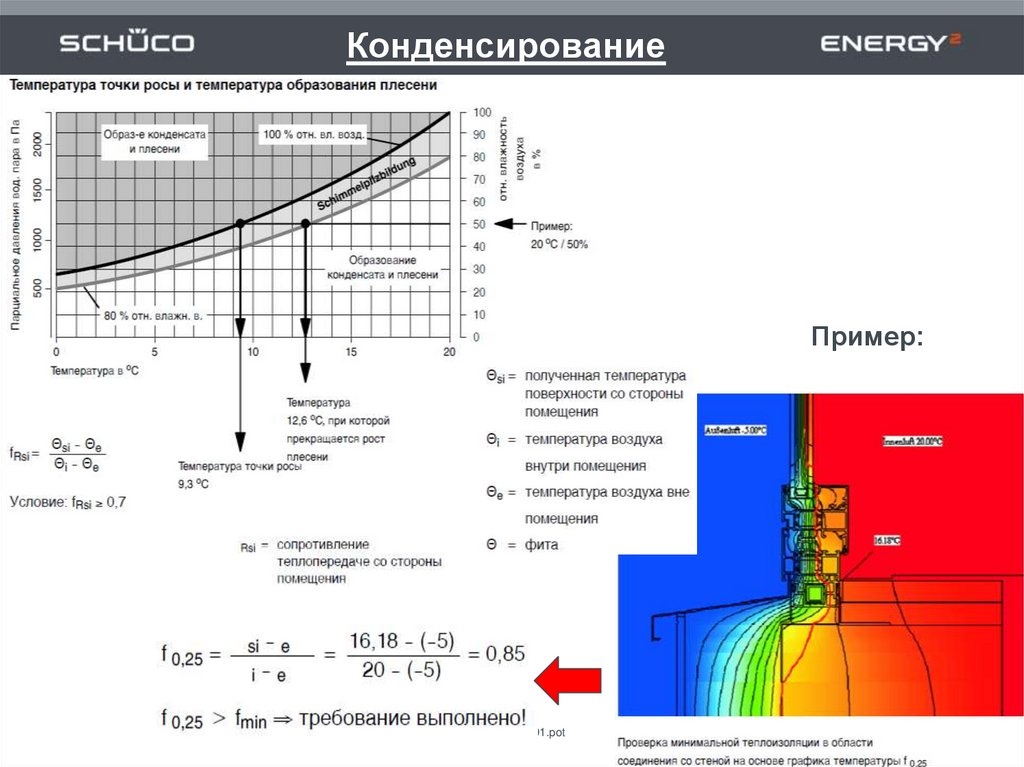

Конденсирование
Пример:
PPT_Vorlage_01.pot
53

53. Конденсирование

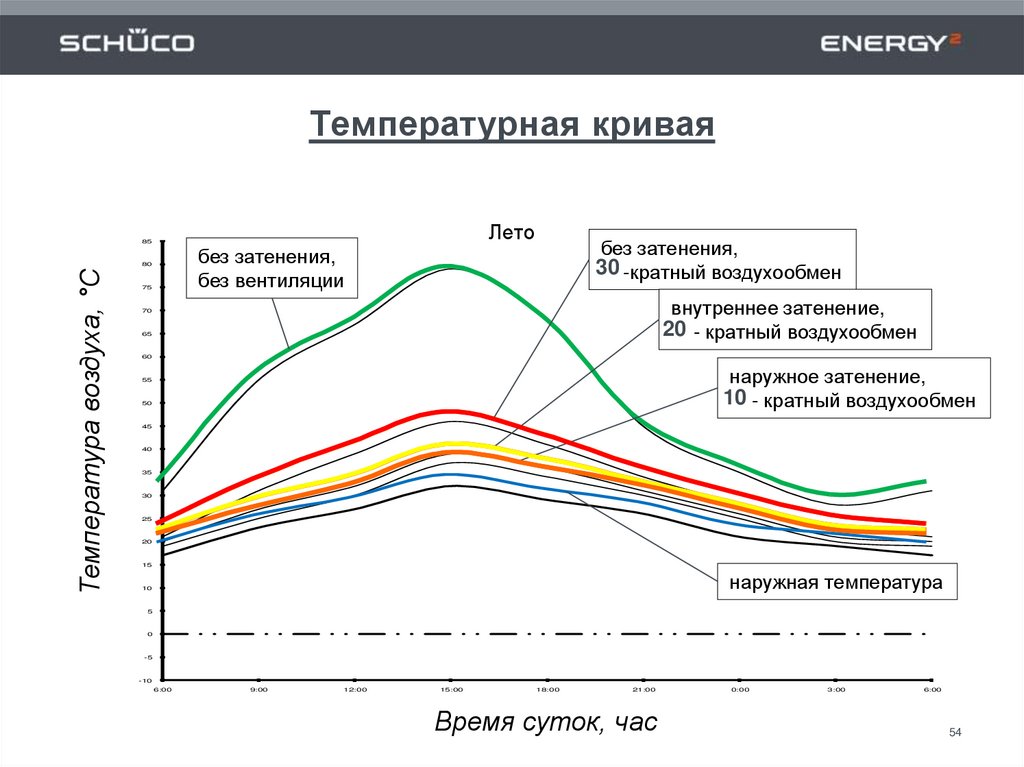

Температурная кривая
Лето
85
Temperatur in °C
воздуха, °С
Температура
без затенения,
30 -кратный воздухообмен
без затенения,
без вентиляции
80
75
внутреннее затенение,
20 - кратный воздухообмен
70
65
60
наружное затенение,
10 - кратный воздухообмен
55
50
45
40
35
30
25
20
15
наружная температура
10
5
0
-5
-10
6:00
9:00
12:00
15:00
18:00
21:00
Время
суток, час
PPT_Vorlage_01.pot
0:00
3:00
6:00
Uhrzeit
54

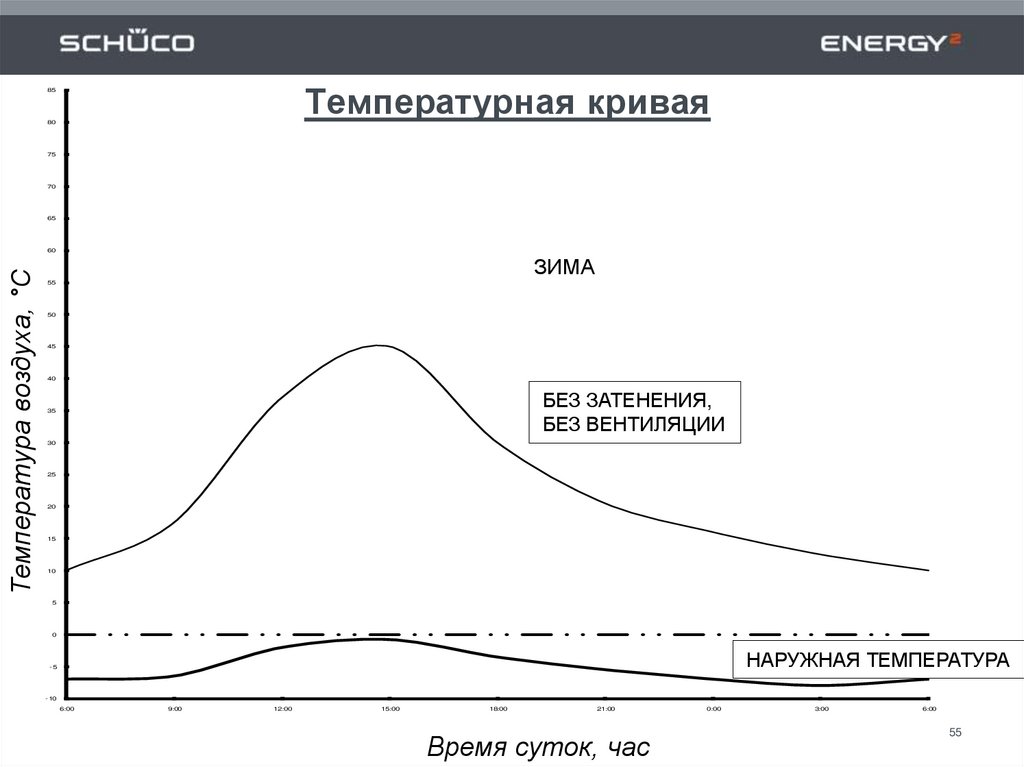

54. Температурная кривая

85
80
75
70
65
Температура воздуха, °С
60
ЗИМА
55
50
45
40
БЕЗ ЗАТЕНЕНИЯ,
БЕЗ ВЕНТИЛЯЦИИ
35
30
25
20
15
10
5
0
НАРУЖНАЯ ТЕМПЕРАТУРА
-5
-10
6:00
9:00
12:00
15:00
18:00
PPT_Vorlage_01.pot
21:00
Время суток, час
Uhrzeit
0:00
3:00
6:00
55

55. Температурная кривая

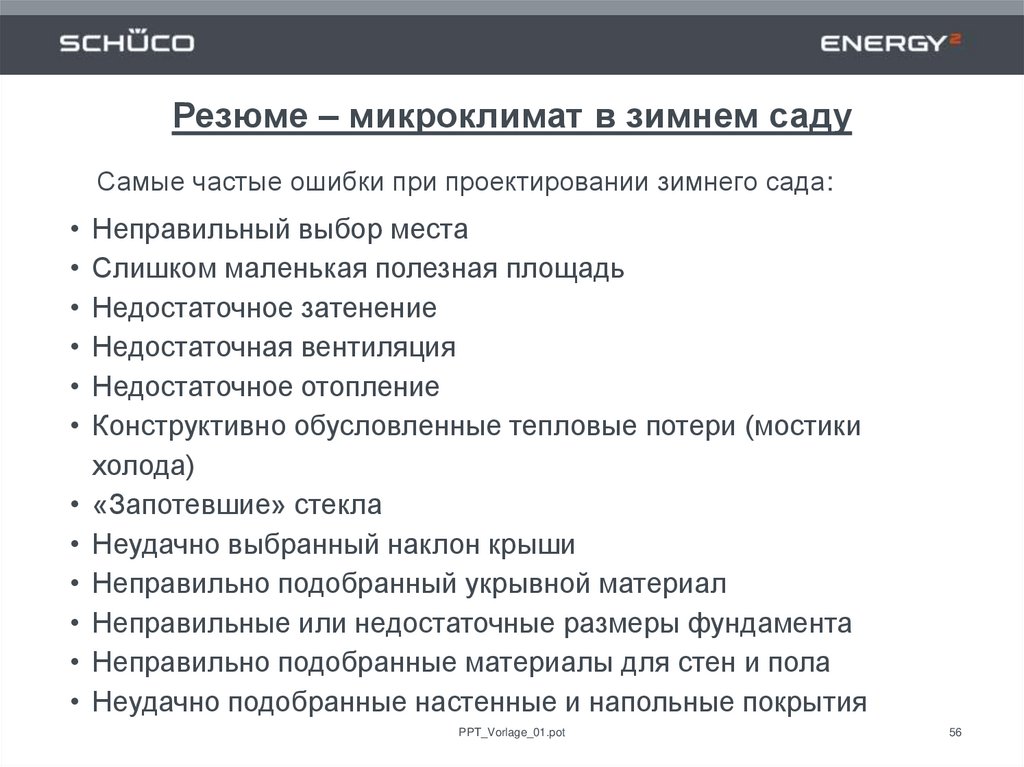

Резюме – микроклимат в зимнем саду
Самые частые ошибки при проектировании зимнего сада:
• Неправильный выбор места
• Слишком маленькая полезная площадь
• Недостаточное затенение
• Недостаточная вентиляция
• Недостаточное отопление
• Конструктивно обусловленные тепловые потери (мостики
холода)
• «Запотевшие» стекла
• Неудачно выбранный наклон крыши
• Неправильно подобранный укрывной материал
• Неправильные или недостаточные размеры фундамента
• Неправильно подобранные материалы для стен и пола
• Неудачно подобранные настенные и напольные покрытия
PPT_Vorlage_01.pot
56

56.

Энергобаланс – зимний сад
Энергоэффективность зимнего
сада в отношении экономии
энергии зависит от его
назначения.
Зимой двери между зимним
садом и жилым помещением
нужно закрывать, если
температура зимнего сада ниже,
чем в жилом помещении, чтобы
зимний сад способствовал
экономии энергии.
Летом слишком нагретый
зимний сад (отсутствует
затенение, недостаточная
вентиляция) может привести к
повышению затрат на
кондиционирование.
PPT_Vorlage_01.pot
57

57.

Зимние сады
Терминология
Основы проектирования
Строительная физика и Климатотехника
Фундамент, Примыкания
Обзор конструкций
Размеры и Статика
PPT_Vorlage_01.pot
58

58. Зимние сады

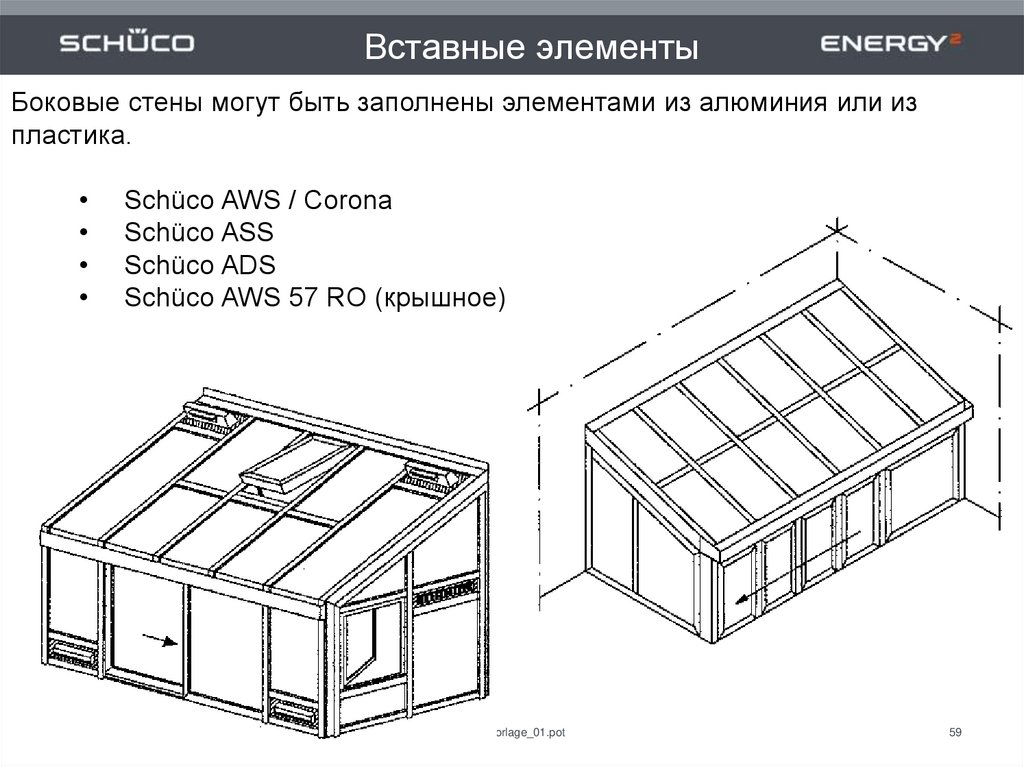

Вставные элементы
Боковые стены могут быть заполнены элементами из алюминия или из
пластика.
Schüco AWS / Corona
Schüco ASS
Schüco ADS
Schüco AWS 57 RO (крышное)
PPT_Vorlage_01.pot
59

59. Вставные элементы

Фундамент
Зимний
сад
Незамерзающе
е основание
80-100 см
Изолирующая
пленка
Лент.
Изоляция
фундамент
Дренаж
Зимние сады должны быть прочно прикреплены к стене здания и фундаменту.
• Плита фундамента или ленточный фундамент в зависимости от статических требований
• Фундамент должен быть "незамерзающим" на глубину не менее 80-100 см.
PPT_Vorlage_01.pot
60

60. Фундамент

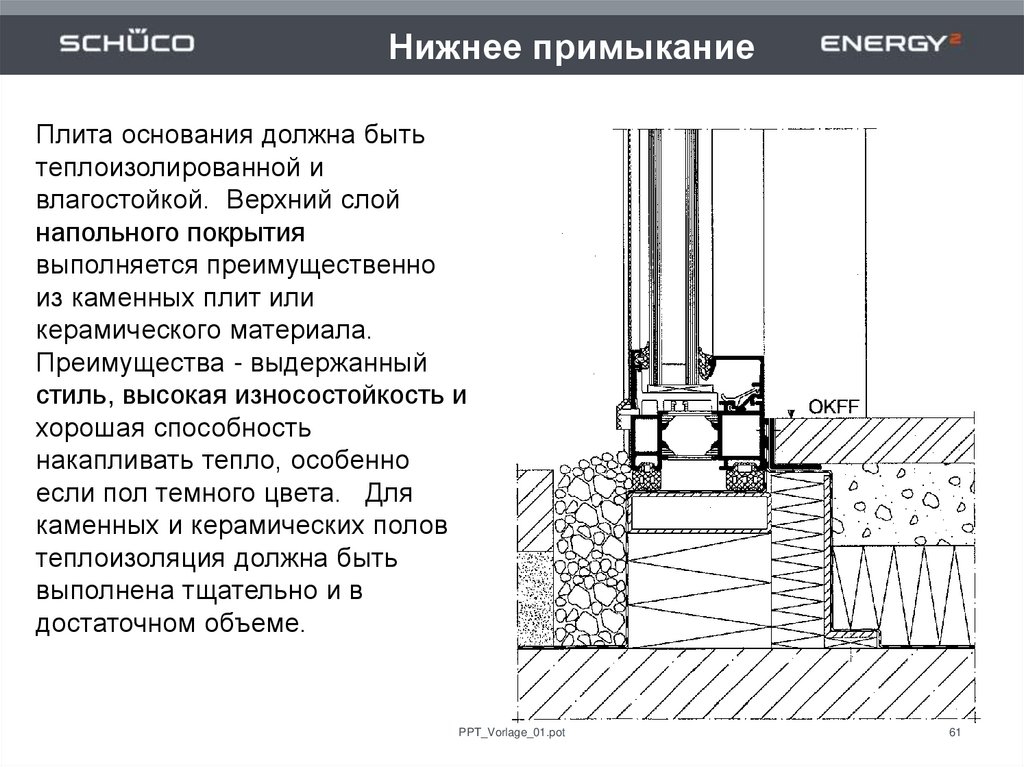

Нижнее примыкание
Плита основания должна быть
теплоизолированной и
влагостойкой. Верхний слой
напольного покрытия
выполняется преимущественно
из каменных плит или
керамического материала.
Преимущества - выдержанный
стиль, высокая износостойкость и
хорошая способность
накапливать тепло, особенно
если пол темного цвета. Для
каменных и керамических полов
теплоизоляция должна быть
выполнена тщательно и в
достаточном объеме.
PPT_Vorlage_01.pot
61

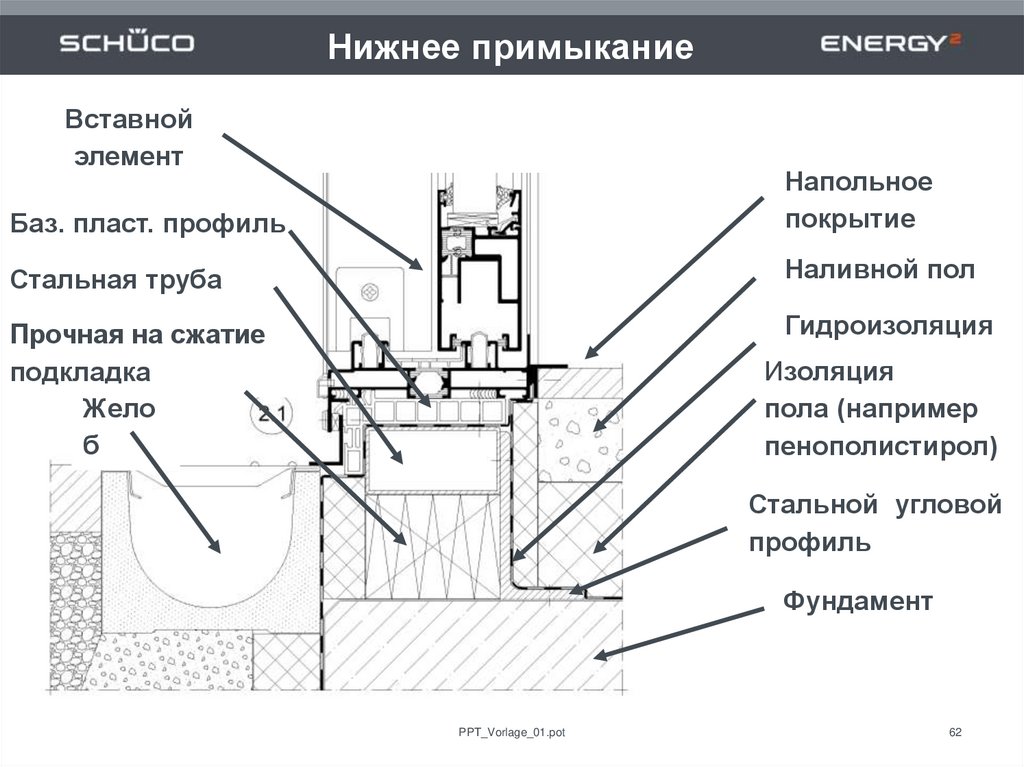

61. Нижнее примыкание

Вставной
элемент
Баз. пласт. профиль
Напольное
покрытие
Стальная труба
Наливной пол
Прочная на сжатие
подкладка
Жело
б
Гидроизоляция
Изоляция
пола (например
пенополистирол)
Стальной угловой
профиль
Фундамент
PPT_Vorlage_01.pot
62

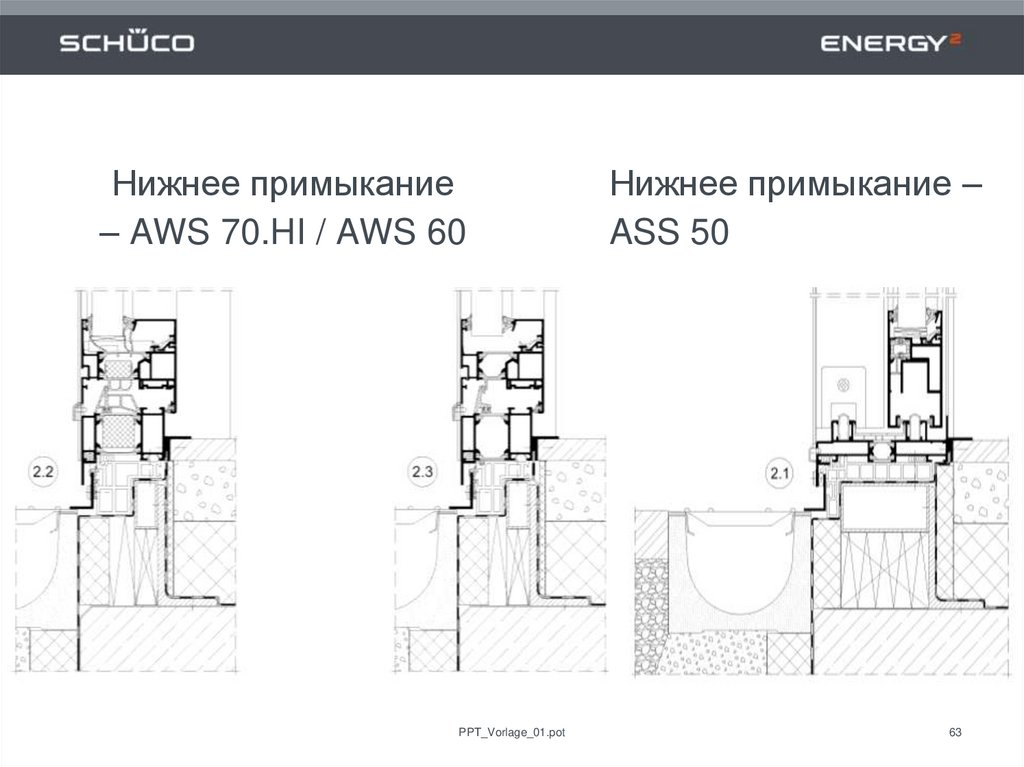

62. Нижнее примыкание

– AWS 70.HI / AWS 60
PPT_Vorlage_01.pot
Нижнее примыкание –
ASS 50
63

63. Нижнее примыкание – AWS 70.HI / AWS 60

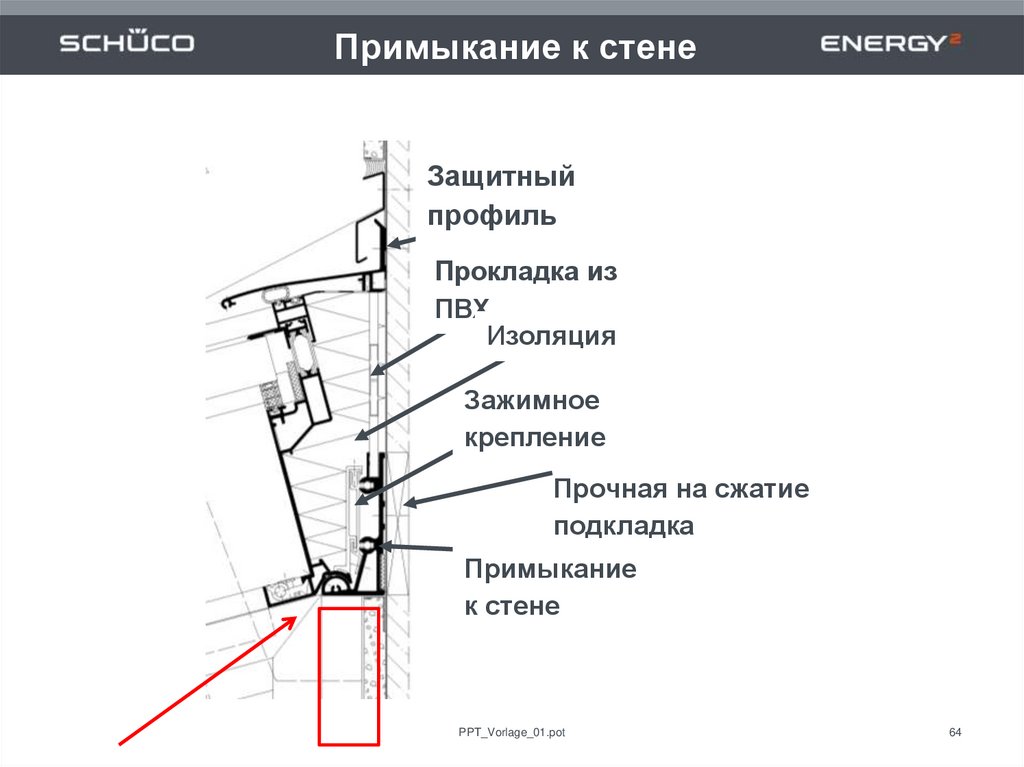

Примыкание к стене
Защитный
профиль
Прокладка из
ПВХ
Изоляция
Зажимное
крепление
Прочная на сжатие
подкладка
Примыкание
к стене
PPT_Vorlage_01.pot
64

64. Примыкание к стене

Примыкание к корпусу – «нестандартная форма»
Герметичный шов
Прочная на
сжатие
подкладка
Изоляция
Крепление
(дюбели / анкеры)
Сварной кронштейн
(собственное
производство)
Облицовка
(кладка)
PPT_Vorlage_01.pot
65

65. Примыкание к корпусу – «нестандартная форма»

Примыкание к корпусу «нестандартное» - вариант 2
Сварной кронштейн
(собственное
производство)
PPT_Vorlage_01.pot
66

66. Примыкание к корпусу «нестандартное» - вариант 2

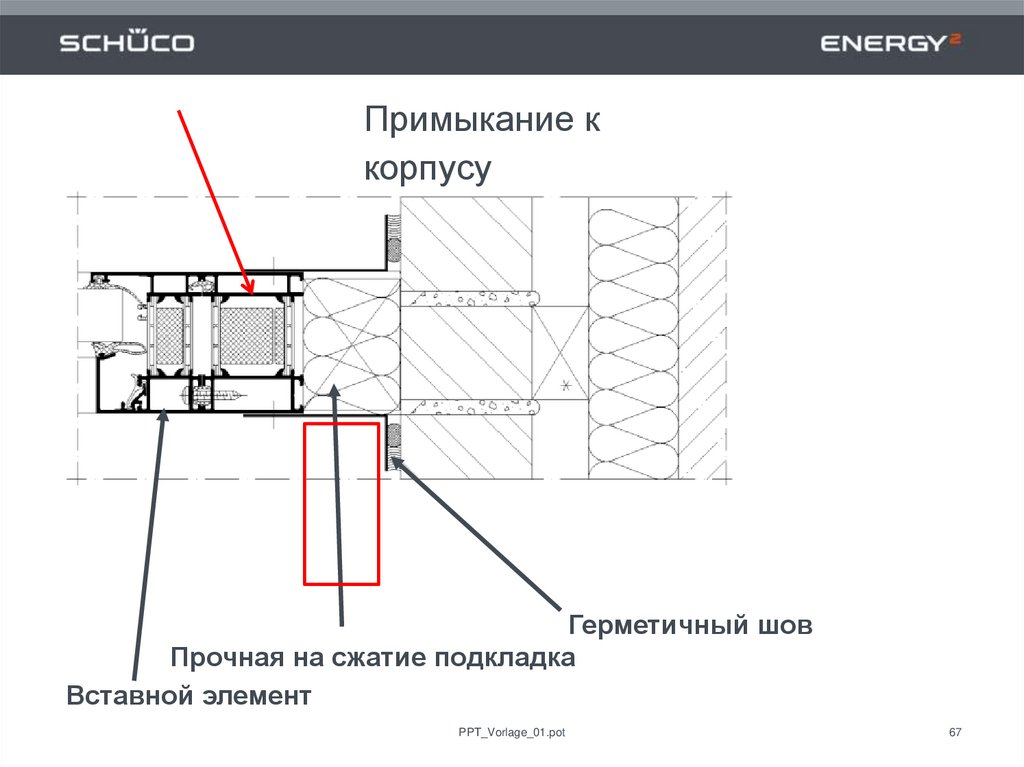

Примыкание к
корпусу
Герметичный шов
Прочная на сжатие подкладка
Вставной элемент
PPT_Vorlage_01.pot
67

67. Примыкание к корпусу

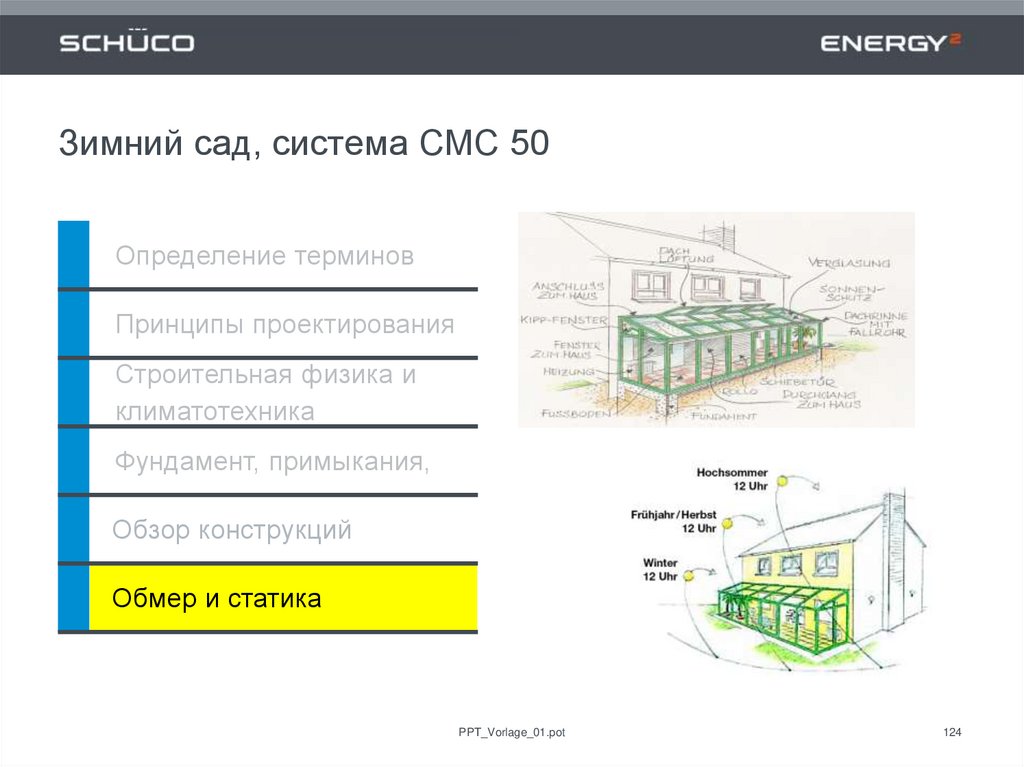

Зимний сад, система CMC 50
Определение терминов
Принципы проектирования
Строительная физика и
климатотехника
Фундамент, примыкания,
Обзор конструкций
Обмер и статика
PPT_Vorlage_01.pot
68

68. Зимний сад, система CMC 50

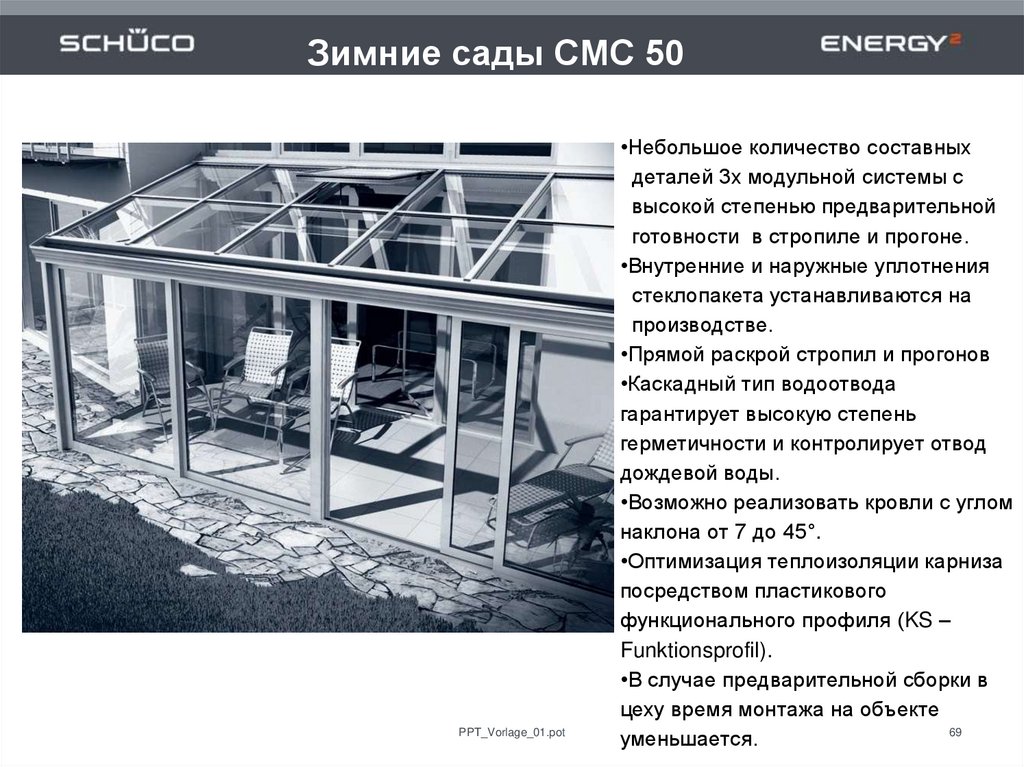

Зимние сады СМС 50
PPT_Vorlage_01.pot
•Небольшое количество составных
деталей 3х модульной системы с
высокой степенью предварительной

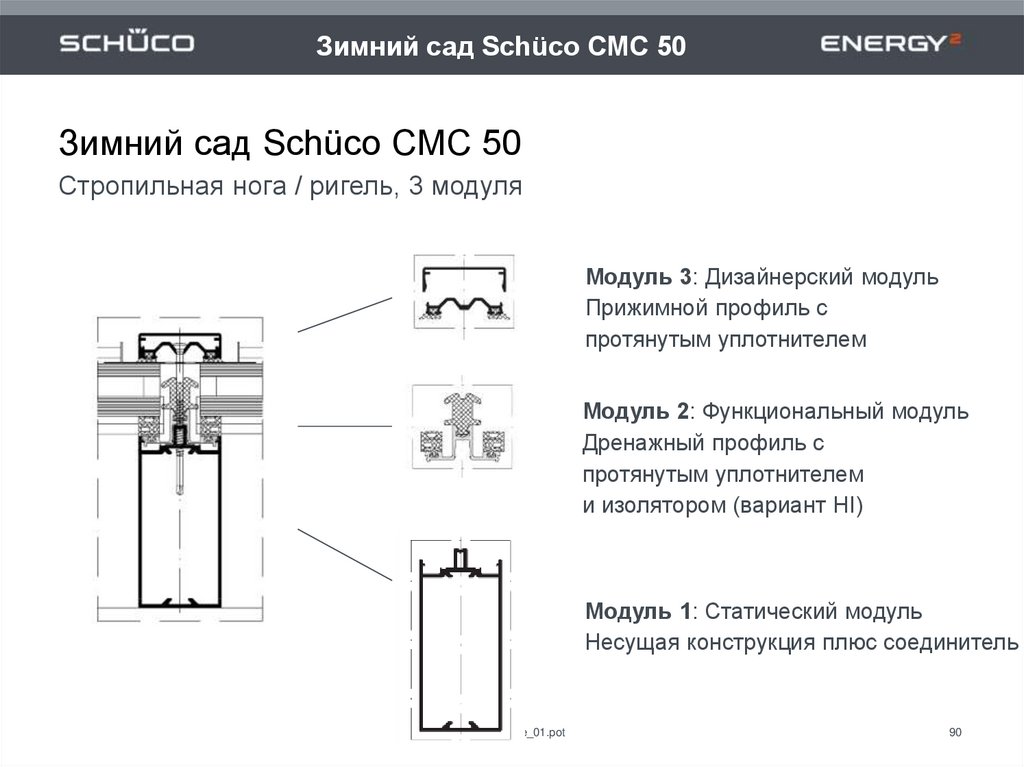

готовности в стропиле и прогоне.
•Внутренние и наружные уплотнения
стеклопакета устанавливаются на
производстве.
•Прямой раскрой стропил и прогонов

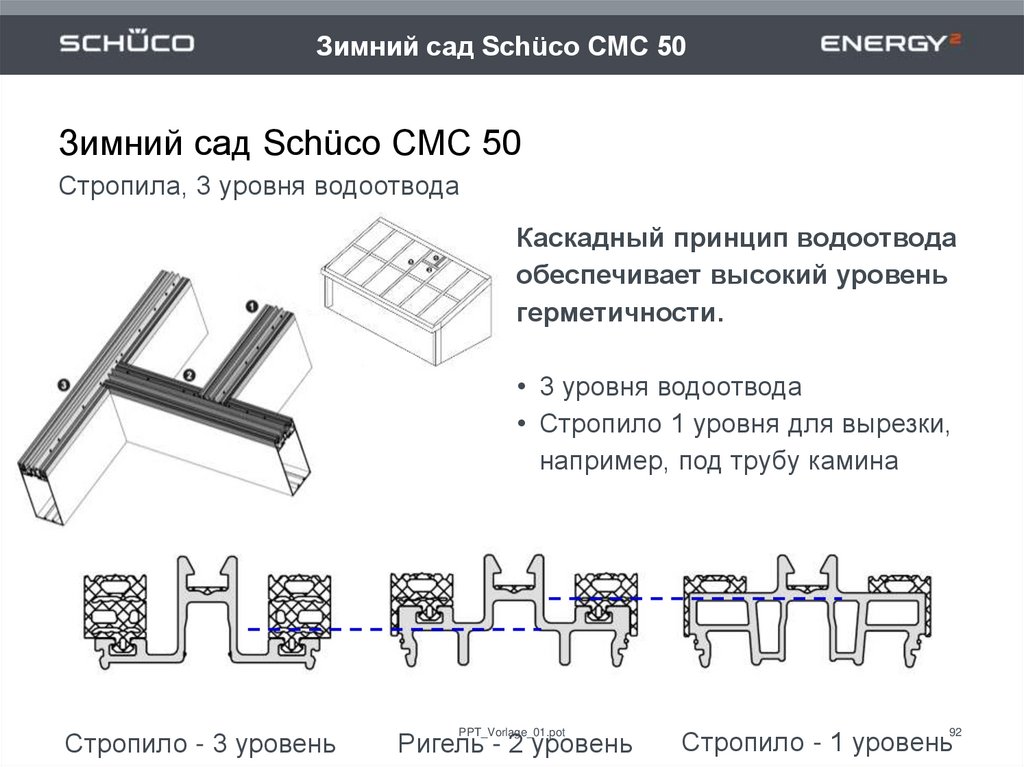

•Каскадный тип водоотвода
гарантирует высокую степень
герметичности и контролирует отвод
дождевой воды.
•Возможно реализовать кровли с углом
наклона от 7 до 45°.
•Оптимизация теплоизоляции карниза
посредством пластикового
функционального профиля (KS –
Funktionsprofil).
•В случае предварительной сборки в
цеху время монтажа на объекте
69
уменьшается.

69. Зимние сады СМС 50

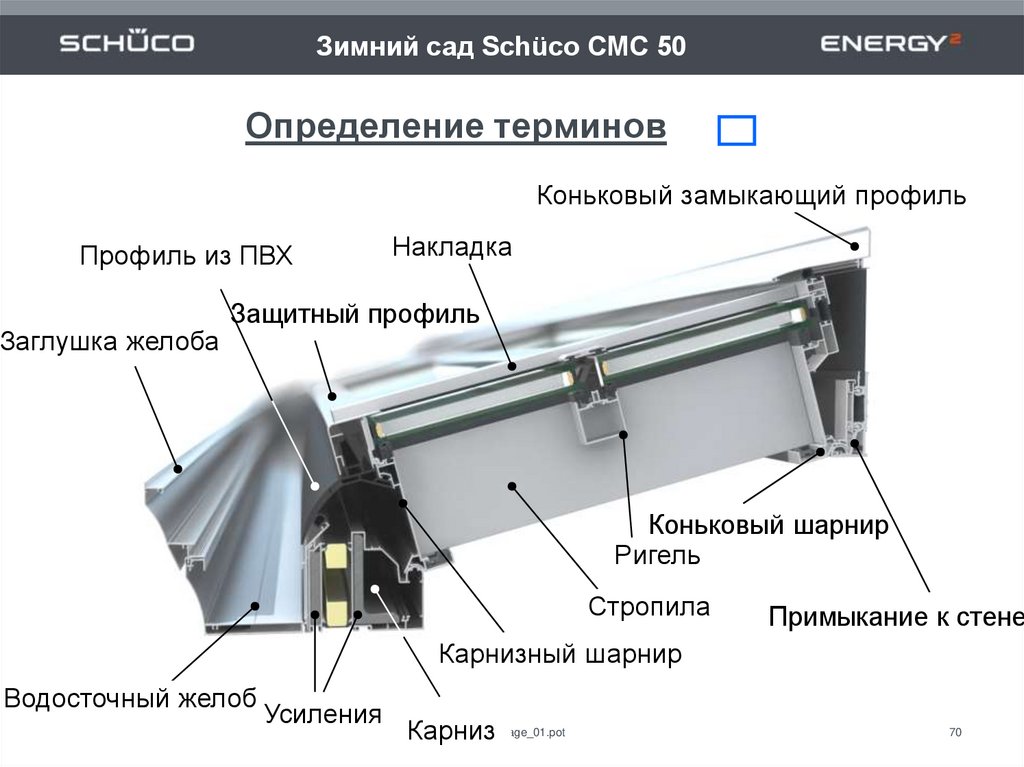

Зимний сад Schüco СМС 50
Определение терминов
Коньковый замыкающий профиль
Профиль из ПВХ
Заглушка желоба
Накладка
Защитный профиль
Коньковый шарнир
Ригель
Стропила
Примыкание к стене
Карнизный шарнир
Водосточный желоб
Усиления
PPT_Vorlage_01.pot
Карниз
70

70. Определение терминов

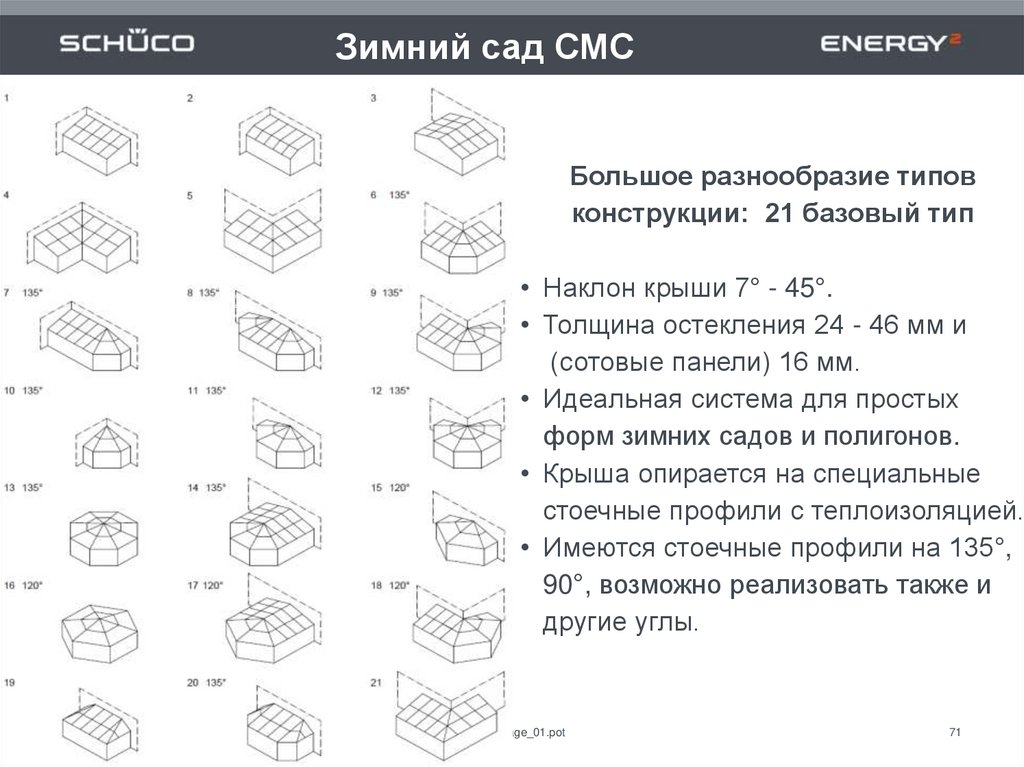

Зимний сад СМС
50
Большое разнообразие типов
конструкции: 21 базовый тип
• Наклон крыши 7° - 45°.
• Толщина остекления 24 - 46 мм и
(сотовые панели) 16 мм.
• Идеальная система для простых
форм зимних садов и полигонов.
• Крыша опирается на специальные
стоечные профили с теплоизоляцией.
• Имеются стоечные профили на 135°,
90°, возможно реализовать также и
другие углы.
PPT_Vorlage_01.pot
71

71.

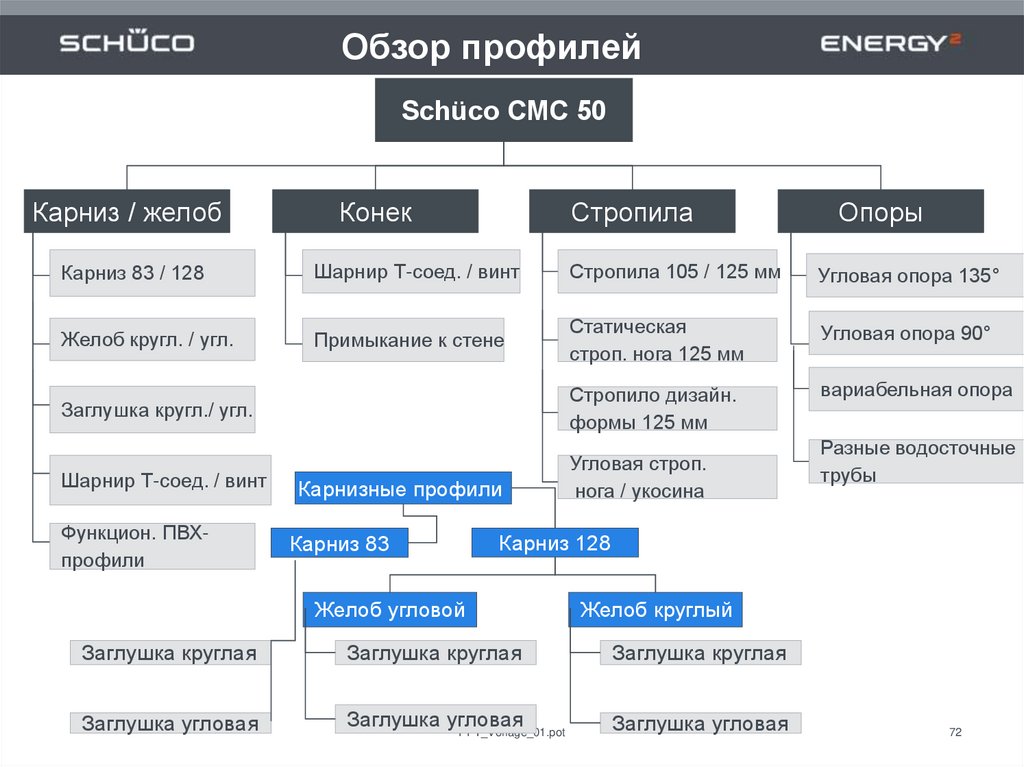

Обзор профилей
Schüco СМС 50
Карниз / желоб
Конек
Стропила
Опоры
Карниз 83 / 128
Шарнир Т-соед. / винт
Стропила 105 / 125 мм
Угловая опора 135°
Желоб кругл. / угл.
Примыкание к стене
Статическая
строп. нога 125 мм
Угловая опора 90°
Заглушка кругл./ угл.
Стропило дизайн.
формы 125 мм
вариабельная опора
Шарнир Т-соед. / винт

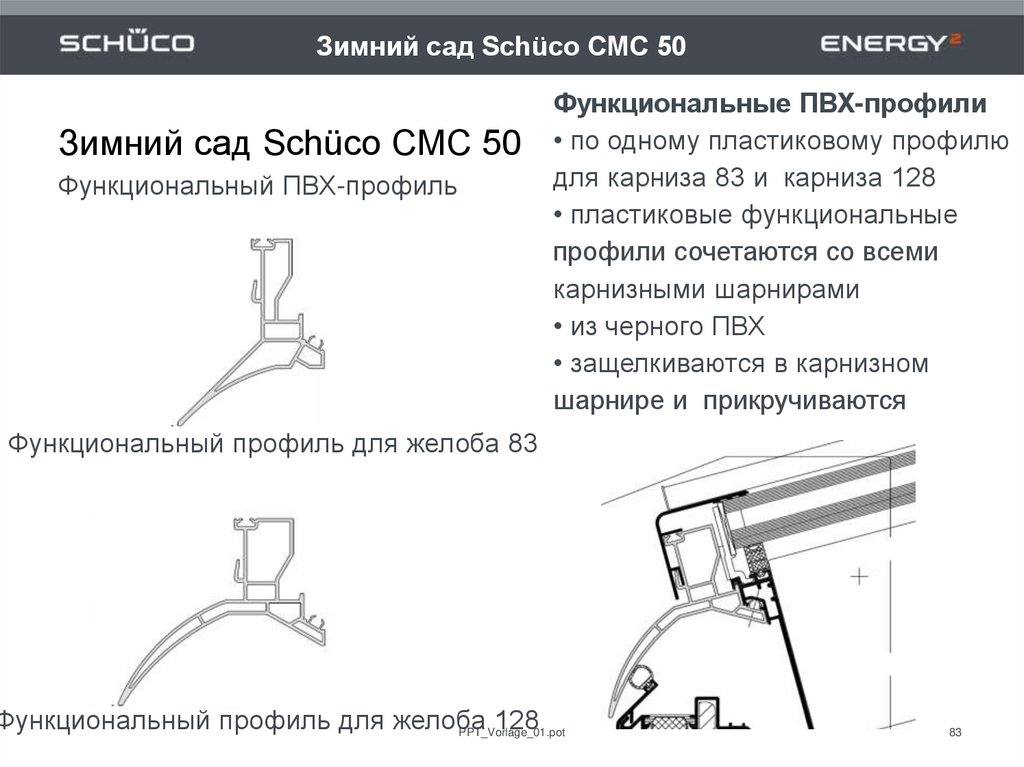

Карнизные профили
Угловая строп.
нога / укосина
Функцион. ПВХпрофили
Карниз 83
Разные водосточные
трубы

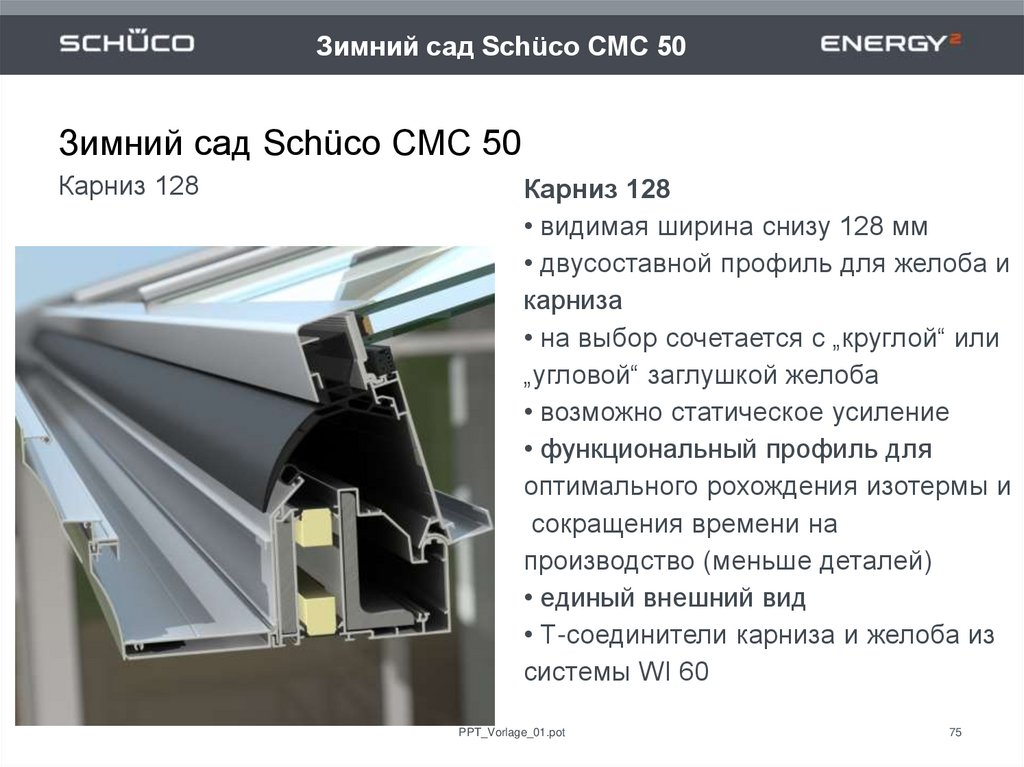

Карниз 128
Желоб угловой
Желоб круглый
Заглушка круглая
Заглушка круглая
Заглушка круглая
Заглушка угловая
Заглушка угловая
PPT_Vorlage_01.pot
Заглушка угловая
72

72.

Зимний сад Schüco СМС 50

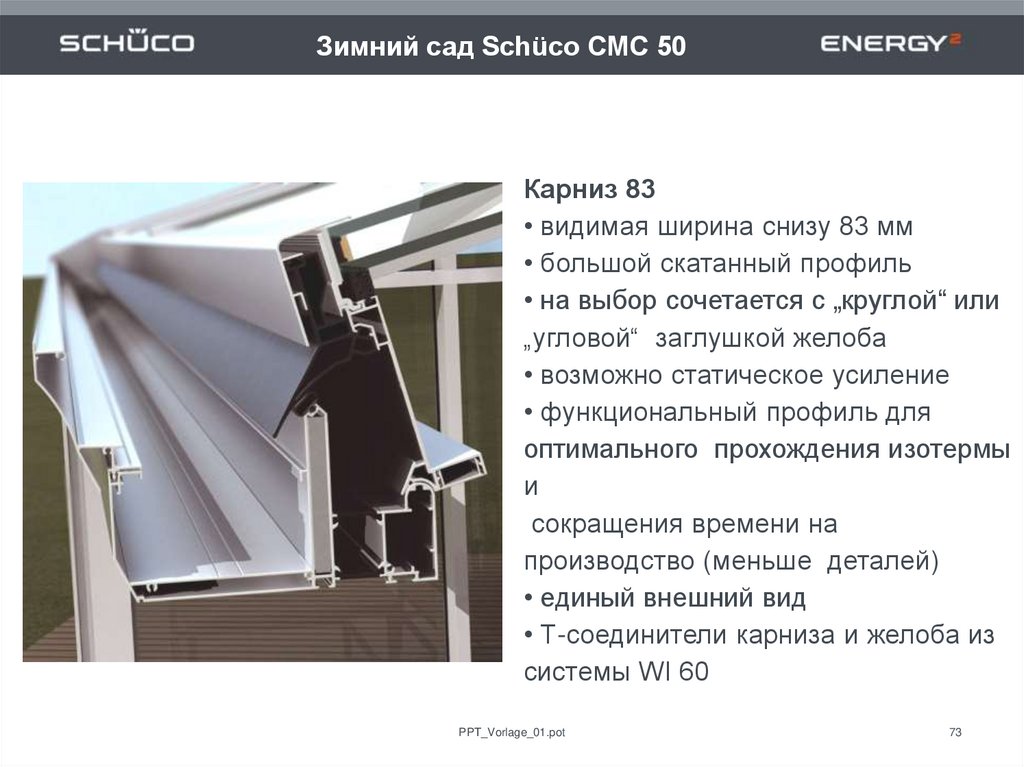

Карниз 83
• видимая ширина снизу 83 мм
• большой скатанный профиль
• на выбор сочетается с „круглой“ или
„угловой“ заглушкой желоба
• возможно статическое усиление
• функциональный профиль для
оптимального прохождения изотермы
и
сокращения времени на
производство (меньше деталей)
• единый внешний вид
• Т-соединители карниза и желоба из
системы WI 60
PPT_Vorlage_01.pot
73

73.

Зимний сад Schüco СМС 50
Карниз 83

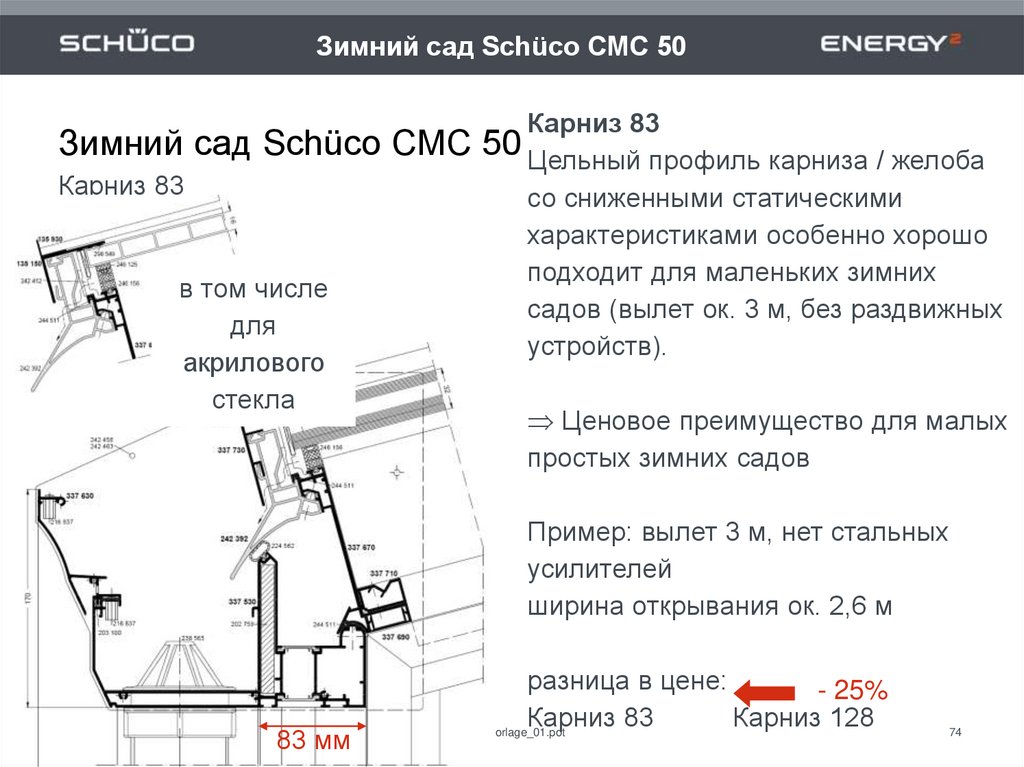

Зимний сад Schüco СМС 50 Цельный профиль карниза / желоба
Карниз 83
со сниженными статическими
характеристиками особенно хорошо
подходит для маленьких зимних
в том числе
садов (вылет ок. 3 м, без раздвижных
для
устройств).
акрилового
стекла
Ценовое преимущество для малых
простых зимних садов
Пример: вылет 3 м, нет стальных
усилителей
ширина открывания ок. 2,6 м
83 мм
разница в цене:
- 25%
Карниз 83
Карниз 128
PPT_Vorlage_01.pot
74

74.

Зимний сад Schüco СМС 50
Зимний сад Schüco СМС 50
Карниз 128
Карниз 128
• видимая ширина снизу 128 мм
• двусоставной профиль для желоба и
карниза
• на выбор сочетается с „круглой“ или
„угловой“ заглушкой желоба
• возможно статическое усиление
• функциональный профиль для
оптимального рохождения изотермы и
сокращения времени на
производство (меньше деталей)
• единый внешний вид
• Т-соединители карниза и желоба из
системы WI 60
PPT_Vorlage_01.pot
75

75.

Зимний сад Schüco СМС 50

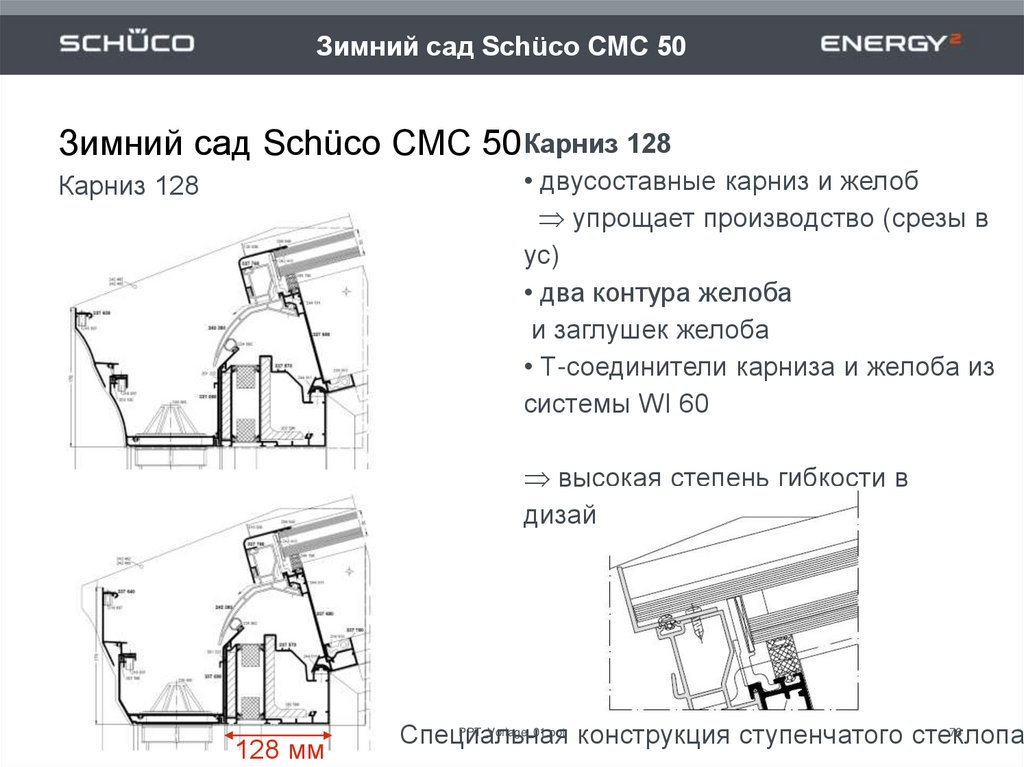

Зимний сад Schüco СМС 50 Карниз 128
• двусоставные карниз и желоб
упрощает производство (срезы в
ус)
• два контура желоба
и заглушек желоба
• Т-соединители карниза и желоба из
системы WI 60
Карниз 128
высокая степень гибкости в
дизайне
128 мм
PPT_Vorlage_01.pot
76
Специальная
конструкция ступенчатого стеклопак

76.

Зимний сад Schüco СМС 50
Карниз 83 СМС 50
Карниз 128 СМС 50
Uf = 3.09 Вт/м2K
HI: Uf = 1.91 Вт/м2K
Uf = 2.82 Вт/м2K
HI: Uf = 1.84 Вт/м2K
PPT_Vorlage_01.pot
77

77.

Зимний сад Schüco СМС 50
Зимний сад Schüco СМС 50
Комплектующие карниза
Соединители карниза:
• Соединители для углов 90° и 135°
• Шарнирные соединители для
подвижных углов
• Сверлильный шаблон для отверстий
под нагели
высокая степень гибкости
ШарнирныеPPT_Vorlage_01.pot
соединители
78

78.

Зимний сад Schüco СМС 50
Зимний сад Schüco СМС 50

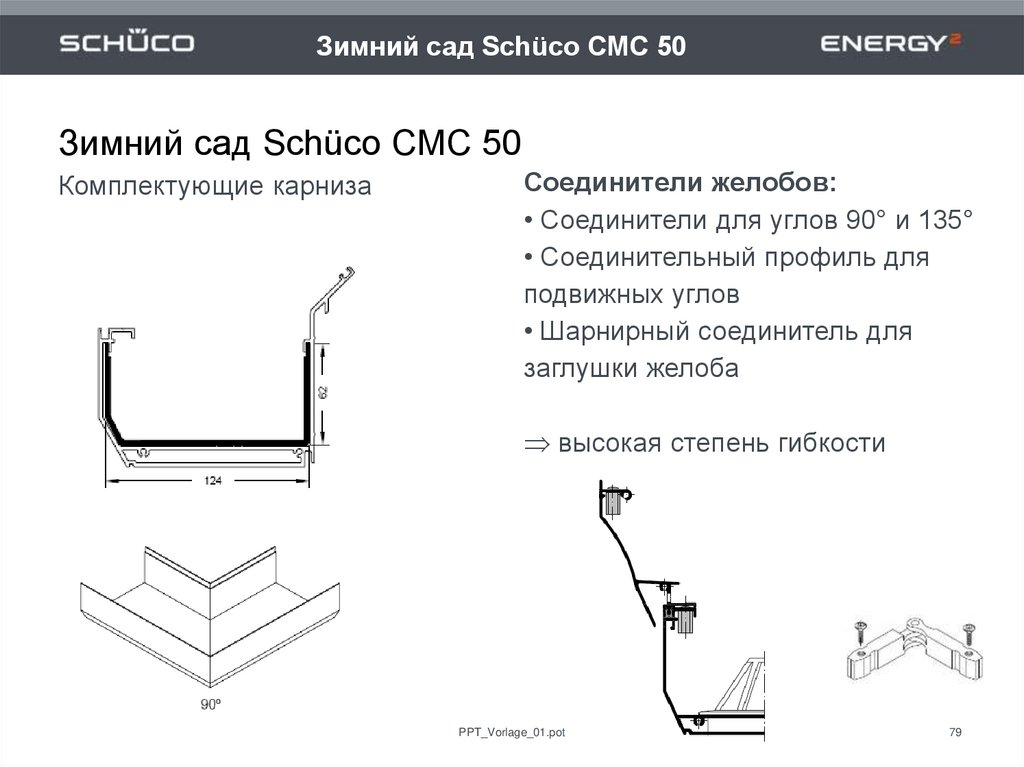

Комплектующие карниза
Соединители желобов:
• Соединители для углов 90° и 135°
• Соединительный профиль для
подвижных углов
• Шарнирный соединитель для
заглушки желоба
высокая степень гибкости
PPT_Vorlage_01.pot
79

79.

Зимний сад Schüco СМС 50

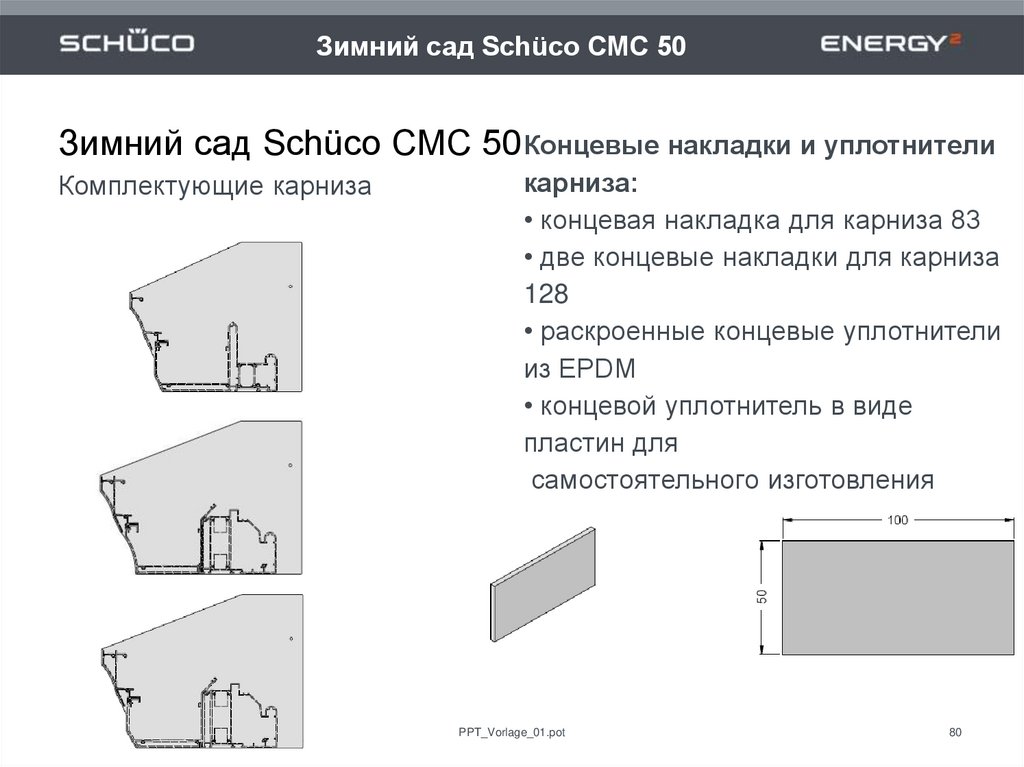

Зимний сад Schüco СМС 50 Концевые накладки и уплотнители
Комплектующие карниза
карниза:
• концевая накладка для карниза 83
• две концевые накладки для карниза
128
• раскроенные концевые уплотнители
из EPDM
• концевой уплотнитель в виде
пластин для
самостоятельного изготовления
PPT_Vorlage_01.pot
80

80.

Зимний сад Schüco СМС 50
Зимний сад Schüco СМС 50

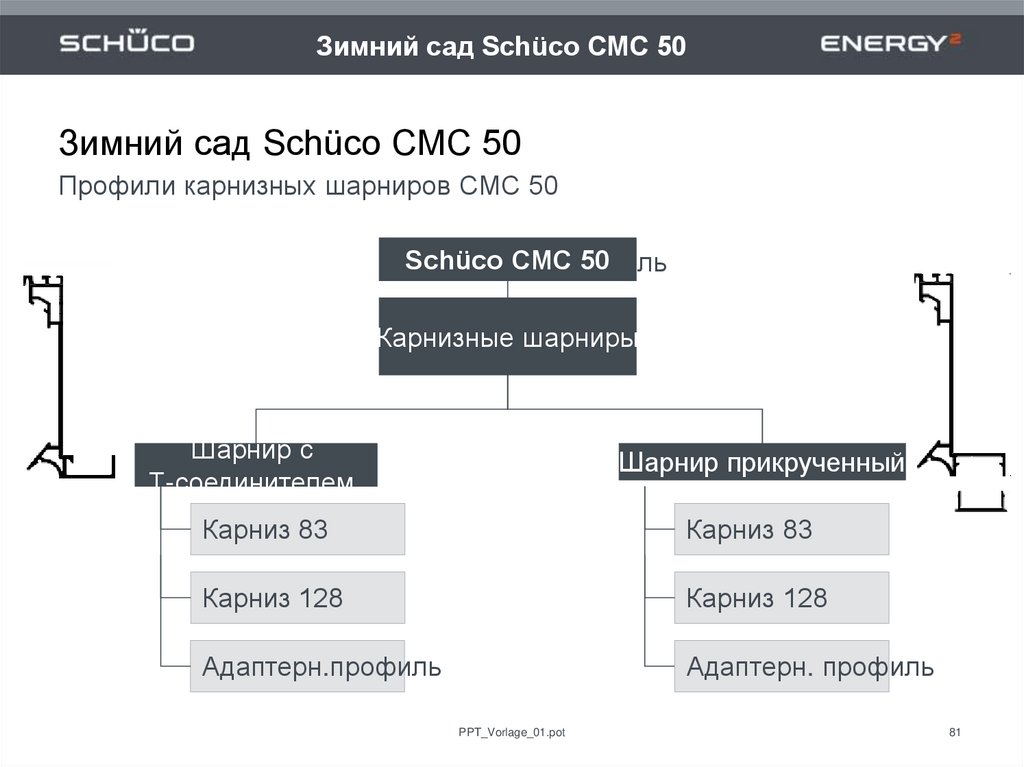

Профили карнизных шарниров СМС 50
Schüco
СМС
50
Карнизный
профиль
Карнизные шарниры
Шарнир с
Т-соединителем
Шарнир прикрученный
Карниз 83
Карниз 83
Карниз 128
Карниз 128
Адаптерн.профиль
Адаптерн. профиль
PPT_Vorlage_01.pot
81

81.

Зимний сад Schüco СМС 50
Зимний сад Schüco СМС 50

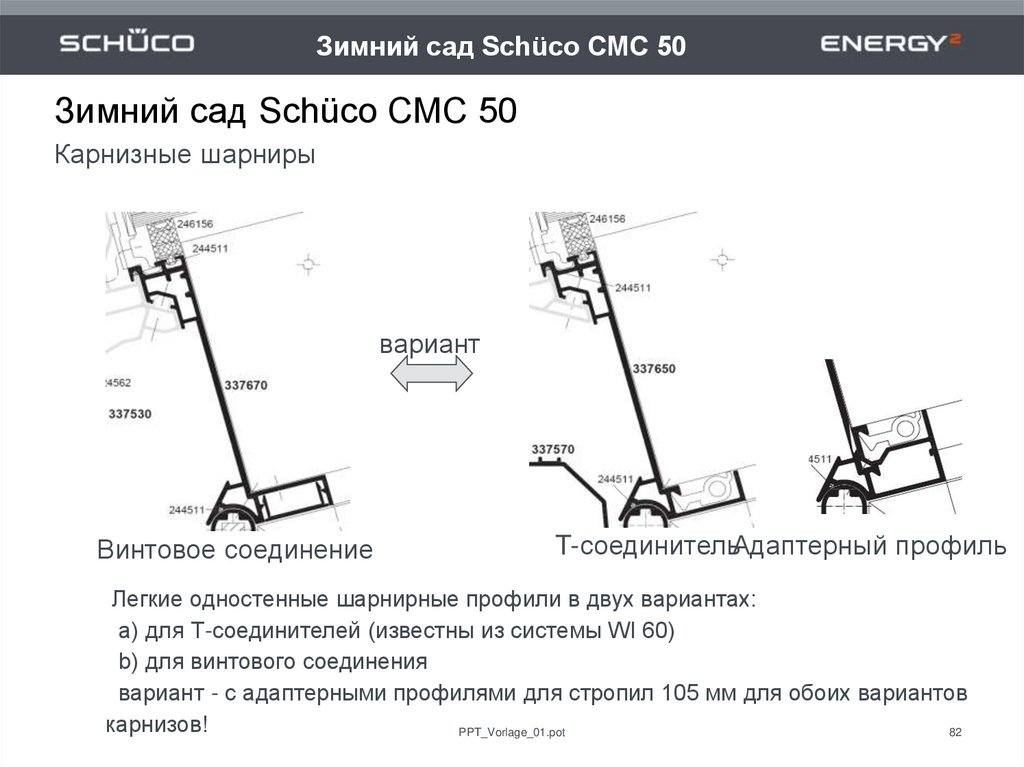

Карнизные шарниры
вариант
Винтовое соединение
T-соединительАдаптерный профиль
Легкие одностенные шарнирные профили в двух вариантах:
a) для Т-соединителей (известны из системы WI 60)
b) для винтового соединения
вариант - с адаптерными профилями для стропил 105 мм для обоих вариантов
карнизов!
PPT_Vorlage_01.pot
82

82.

Зимний сад Schüco СМС 50
Зимний сад Schüco СМС 50
Функциональный ПВХ-профиль
Функциональные ПВХ-профили
• по одному пластиковому профилю
для карниза 83 и карниза 128
• пластиковые функциональные
профили сочетаются со всеми
карнизными шарнирами
• из черного ПВХ
• защелкиваются в карнизном
шарнире и прикручиваются
Функциональный профиль для желоба 83
Функциональный профиль для желоба
128
PPT_Vorlage_01.pot
83

83.

Зимний сад Schüco СМС 50
Зимний сад Schüco СМС 50
Комплектующие карниза
Адаптерный
уплотнитель
Опора стекла
Шарнирный
уплотнитель
PPT_Vorlage_01.pot
Защитный профиль карниза 84

84.

Зимний сад Schüco СМС 50
Зимний сад Schüco СМС 50

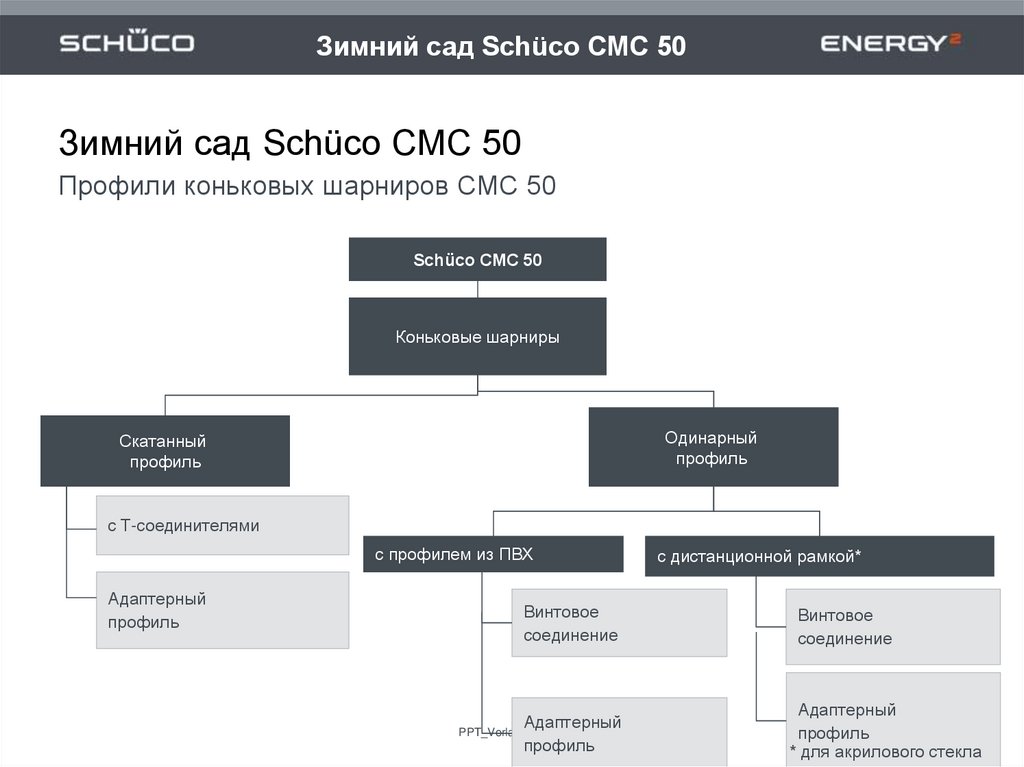

Профили коньковых шарниров СМС 50
Schüco СМС 50
Коньковые шарниры
Одинарный
профиль
Скатанный
профиль
с T-соединителями
с профилем из ПВХ
Адаптерный
профиль
Винтовое
соединение
Адаптерный
PPT_Vorlage_01.pot
профиль
с дистанционной рамкой*
Винтовое
соединение
Адаптерный
85
профиль
* для акрилового стекла

85.

Зимний сад Schüco СМС 50

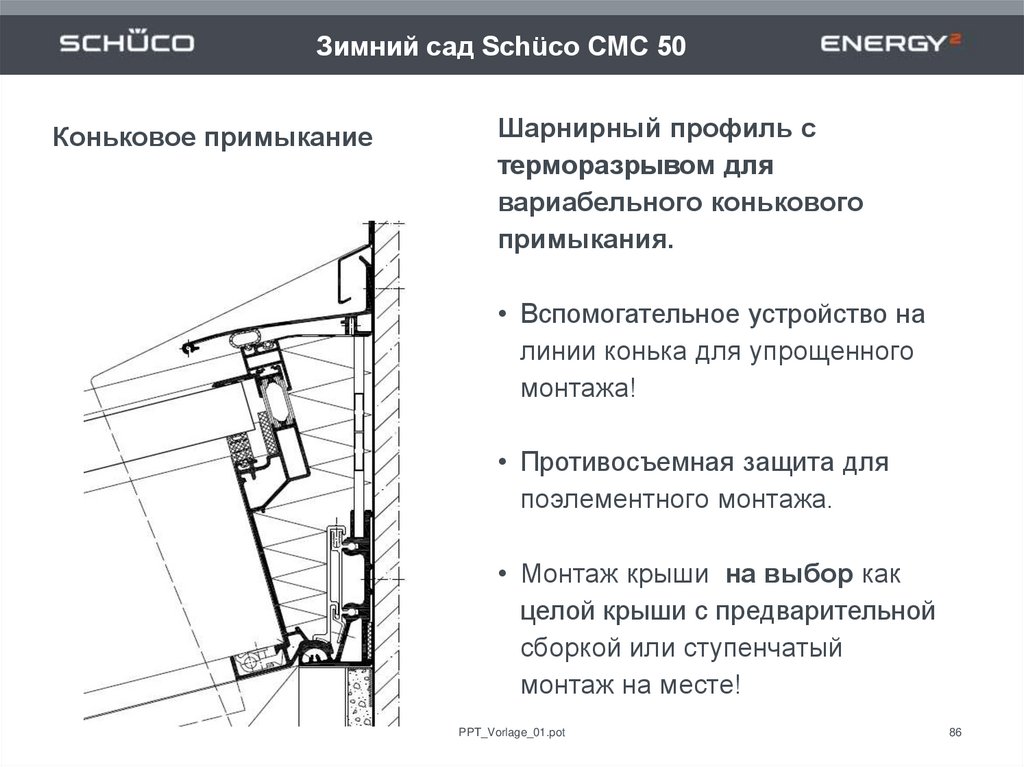

Коньковое примыкание
Шарнирный профиль с
терморазрывом для
вариабельного конькового
примыкания.
• Вспомогательное устройство на
линии конька для упрощенного
монтажа!
• Противосъемная защита для
поэлементного монтажа.
• Монтаж крыши на выбор как
целой крыши с предварительной
сборкой или ступенчатый
монтаж на месте!
PPT_Vorlage_01.pot
86

86.

Зимний сад Schüco СМС 50
Коньковые шарниры и коньковое примыкание
Коньковый шарнир с
термомостами
(в качестве варианта
с Т-соединителями)
HI
Коньковый шарнир
Коньковый шарнир для:
с профилем из ПВХ
сотовых панелей
(прикручиваемый вариант)(прикручиваемый вариант
PPT_Vorlage_01.pot
Неизолиров.
87

87.

Зимний сад Schüco СМС 50

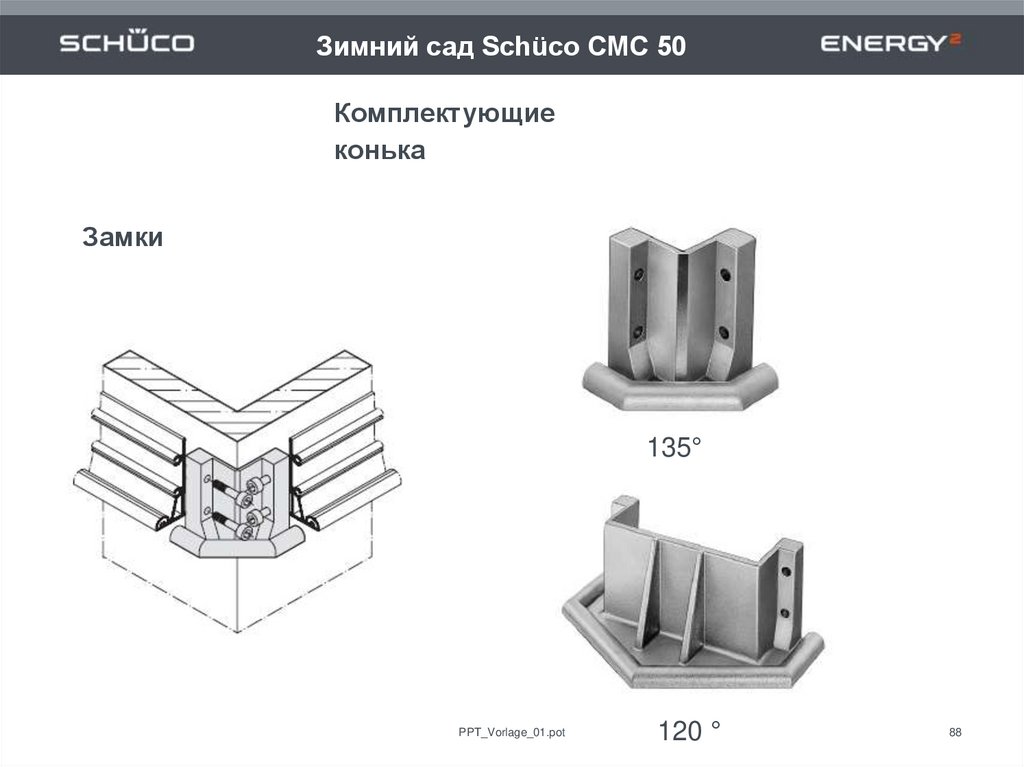

Комплектующие
конька
Замки
135°
PPT_Vorlage_01.pot
120 °
88

88.

Зимний сад Schüco СМС 50

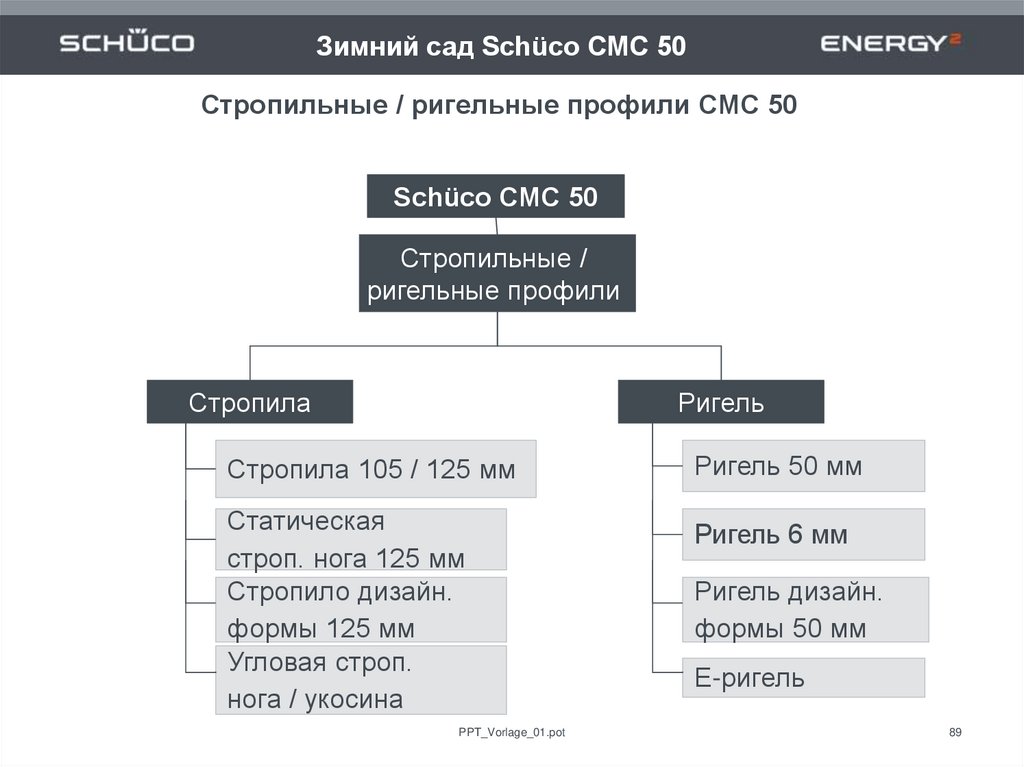

Стропильные / ригельные профили СМС 50
Schüco СМС 50
Стропильные /
ригельные профили
Стропила
Ригель
Стропила 105 / 125 мм
Статическая
строп. нога 125 мм
Стропило дизайн.
формы 125 мм
Угловая строп.
нога / укосина
PPT_Vorlage_01.pot
Ригель 50 мм
Ригель 6 мм
Ригель дизайн.
формы 50 мм
Е-ригель
89

89.

Зимний сад Schüco СМС 50
Зимний сад Schüco СМС 50
Стропильная нога / ригель, 3 модуля
Модуль 3: Дизайнерский модуль
Прижимной профиль с
протянутым уплотнителем
Модуль 2: Функциональный модуль
Дренажный профиль с
протянутым уплотнителем
и изолятором (вариант HI)
Модуль 1: Статический модуль
Несущая конструкция плюс соединитель
PPT_Vorlage_01.pot
90

90.

Зимний сад Schüco СМС 50

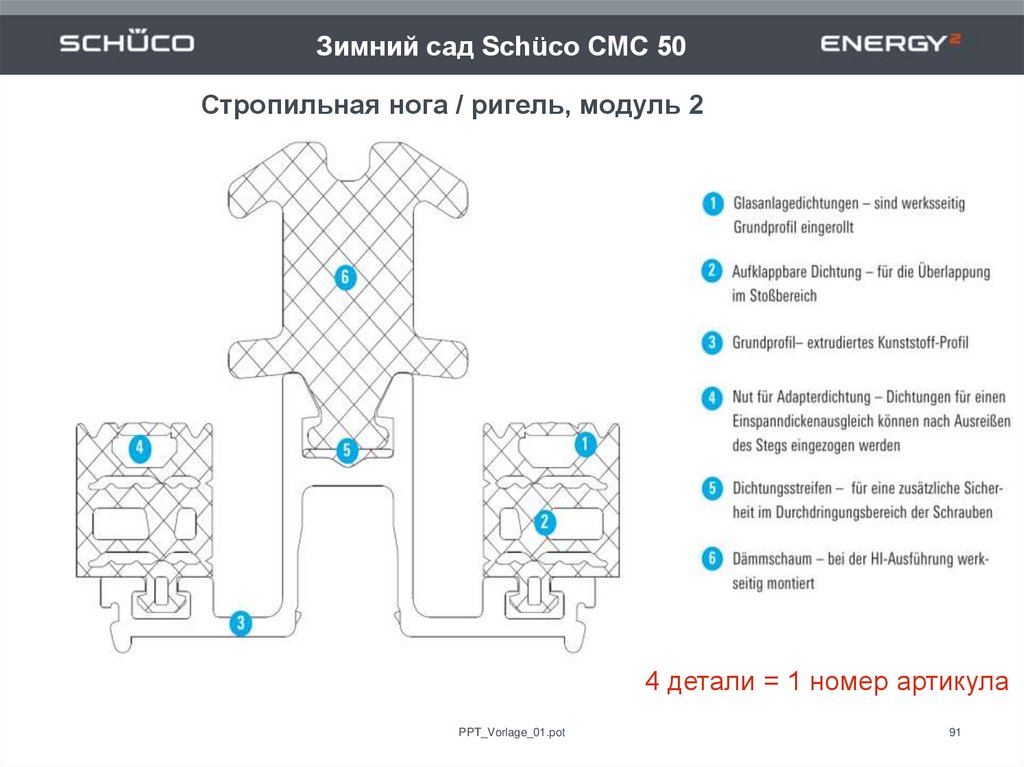

Стропильная нога / ригель, модуль 2
4 детали = 1 номер артикула
PPT_Vorlage_01.pot
91

91.

Зимний сад Schüco СМС 50
Зимний сад Schüco СМС 50
Стропила, 3 уровня водоотвода
Каскадный принцип водоотвода
обеспечивает высокий уровень
герметичности.
• 3 уровня водоотвода
• Стропило 1 уровня для вырезки,
например, под трубу камина
Стропило - 3 уровень
Ригель - 2 уровень
PPT_Vorlage_01.pot
Стропило - 1 уровень
92

92.

Зимний сад Schüco СМС 50
Зимний сад Schüco СМС 50
Стропила, модульная теплоизоляция
Стропило HI
Модульная теплоизоляция
гарантирует высокий уровень
экономии энергии.
• Вариант - использовать
функциональный модуль HI с
протянутым вспененным
изолятором или стандартный
функциональный модуль.
Теплоизоляция
Толщина стекла
Uf стропила 125
32 мм
40 мм
46 мм
1,95 Вт/мІK 1.75 Вт/мІK 1.62 Вт/мІK
Uf стропила HI 125 1.24 Вт/мІK 1.14 Вт/мІK 1.0 Вт/мІK
Стандартное стропило
PPT_Vorlage_01.pot
93

93.

Зимний сад Schüco СМС 50
Зимний сад Schüco СМС 50
Стропила
Дизайнерские и статические
варианты стропил.
• Стандартные стропила с монтажной
глубиной 105 мм и 125 мм дизайнерский и статический
варианты стропил с монтажной
глубиной 125 мм.
• Алюминиевая и две стальные
вставки.
• Специальное статическое стропило
для больших вылетов
Ix = 642 см4 (Ix-стали умножить на 3!)
• Стропила нарезаются под прямым
углом, даже для полигона!
PPT_Vorlage_01.pot
94

94.

Зимний сад Schüco СМС 50
Зимний сад Schüco СМС 50

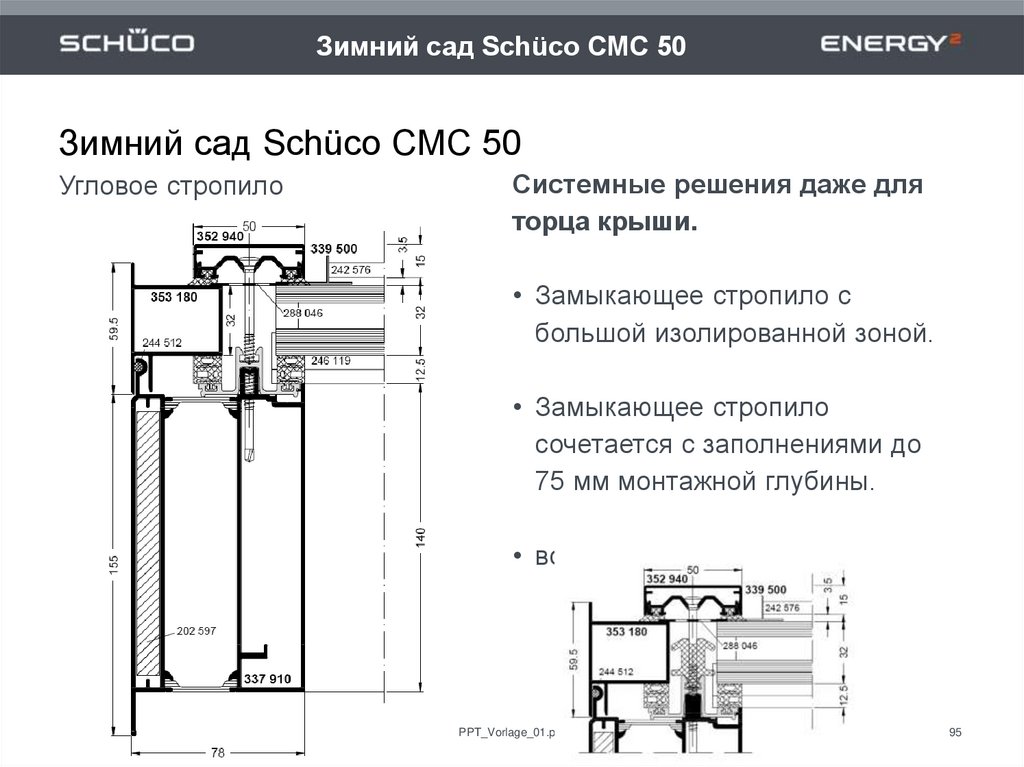

Угловое стропило
Системные решения даже для
торца крыши.
• Замыкающее стропило с
большой изолированной зоной.
• Замыкающее стропило
сочетается с заполнениями до
75 мм монтажной глубины.
• возможен вариант HI
PPT_Vorlage_01.pot
95

95.

Зимний сад Schüco СМС 50
Зимний сад Schüco СМС 50
Укосина
Укосина
• Укосина для гибкого
оформления переходов от
одного сегмента крыши к
другому, например, в полигонах
• Возможно усиление стальными
профилями
• Специальная прижимная планка
и накладка шириной 42 мм
PPT_Vorlage_01.pot
96

96.

Зимний сад Schüco СМС 50
Зимний сад Schüco СМС 50

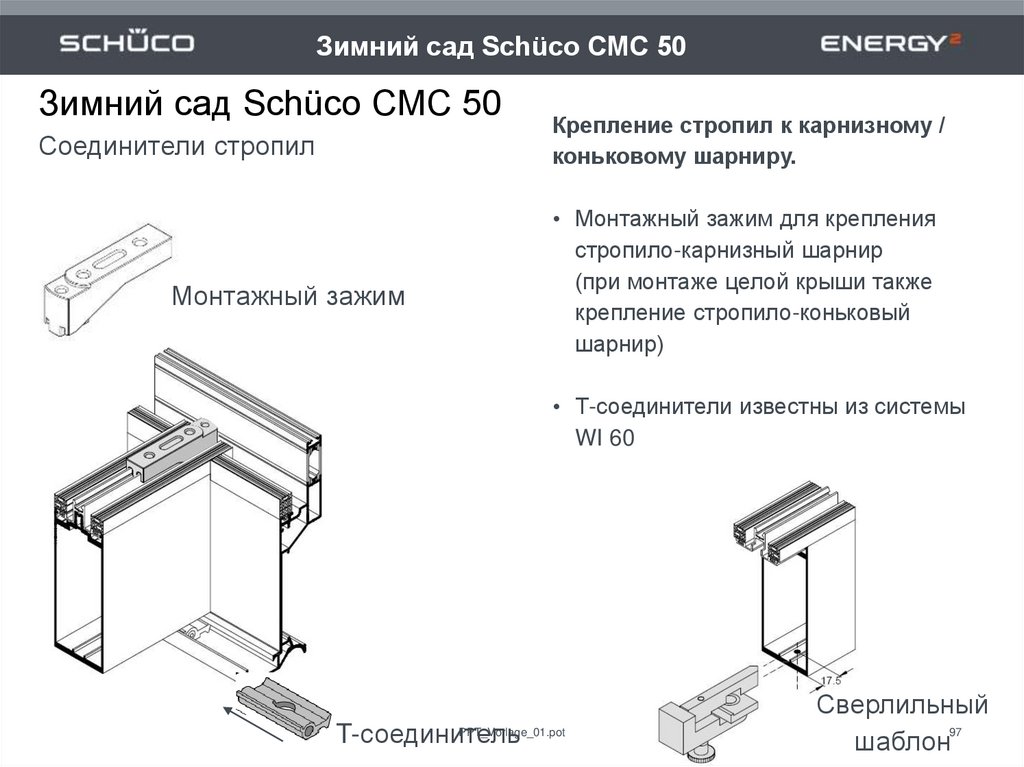

Соединители стропил
Монтажный зажим
Крепление стропил к карнизному /
коньковому шарниру.
• Монтажный зажим для крепления
стропило-карнизный шарнир
(при монтаже целой крыши также
крепление стропило-коньковый
шарнир)
• Т-соединители известны из системы
WI 60
PPT_Vorlage_01.pot
T-соединитель
Сверлильный
97
шаблон

97.

Зимний сад Schüco СМС 50
Зимний сад Schüco СМС 50

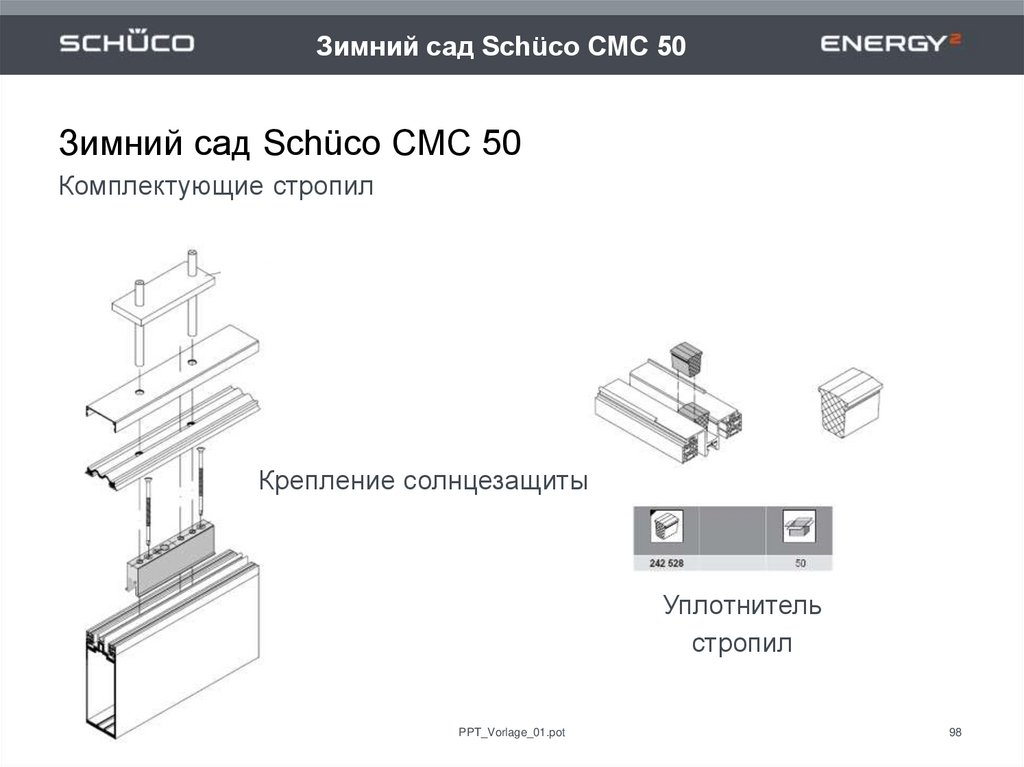

Комплектующие стропил
Крепление солнцезащиты
Уплотнитель
стропил
PPT_Vorlage_01.pot
98

98.

Зимний сад Schüco СМС 50
Зимний сад Schüco СМС 50

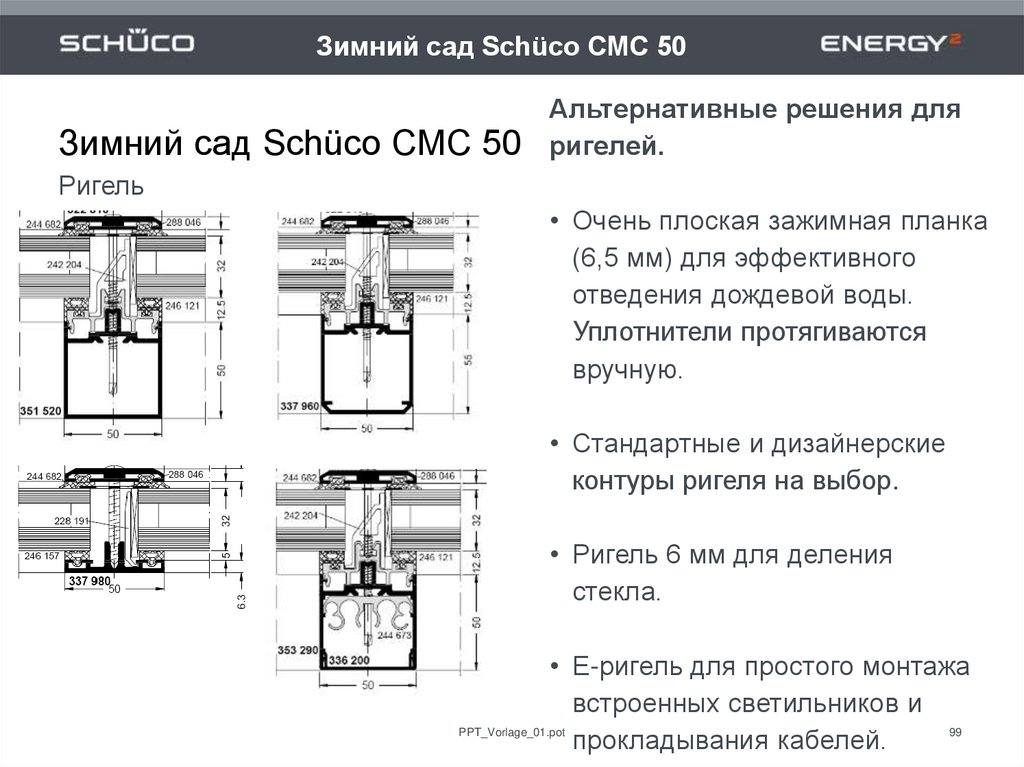

Альтернативные решения для
ригелей.
Ригель
• Очень плоская зажимная планка
(6,5 мм) для эффективного
отведения дождевой воды.
Уплотнители протягиваются
вручную.
• Стандартные и дизайнерские
контуры ригеля на выбор.
• Ригель 6 мм для деления
стекла.
• Е-ригель для простого монтажа
встроенных светильников и
PPT_Vorlage_01.pot
99
прокладывания кабелей.

99.

Зимний сад Schüco СМС 50
Зимний сад Schüco СМС 50

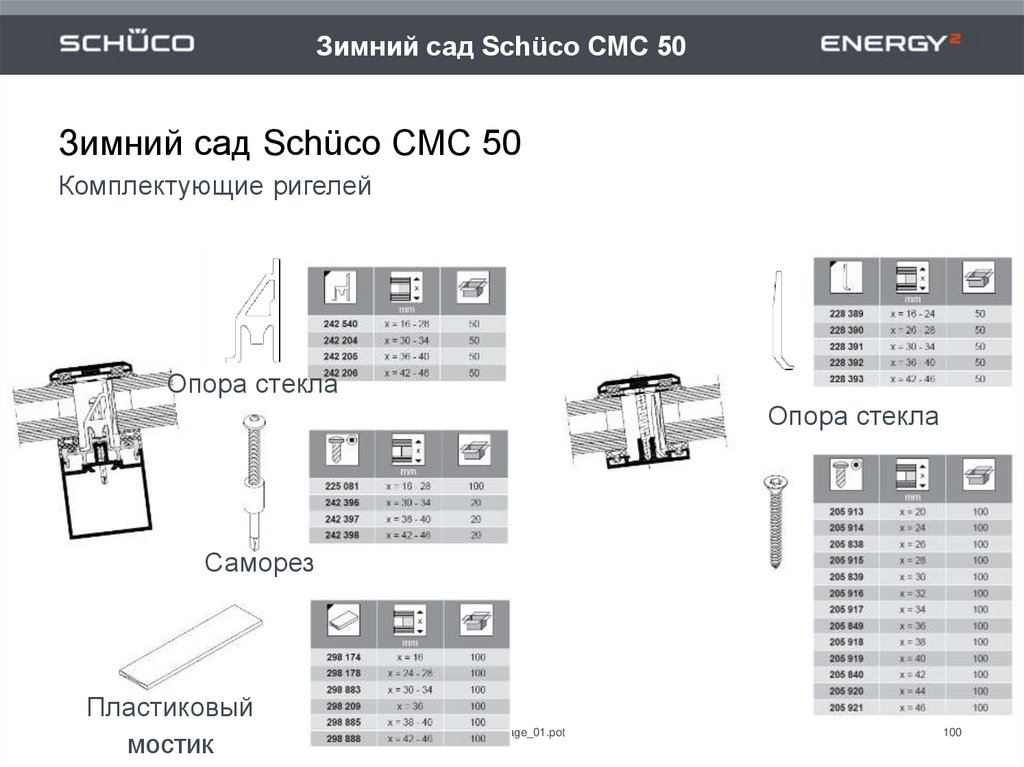

Комплектующие ригелей
Опора стекла
Опора стекла
Саморез
Пластиковый
мостик
PPT_Vorlage_01.pot
100

100.

Зимний сад Schüco СМС 50
Зимний сад Schüco СМС 50
Комплектующие ригелей
Уплотнитель ригеля
Саморез А4
PPT_Vorlage_01.pot
101

101.

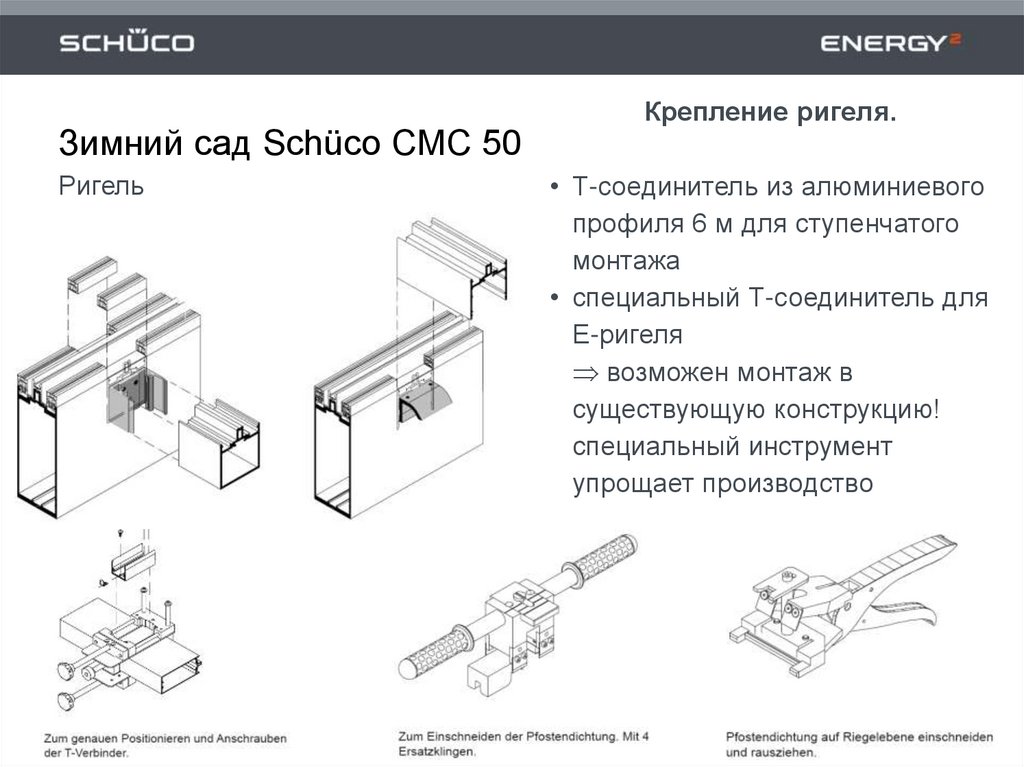

Крепление ригеля.
Зимний сад Schüco СМС 50
Ригель
• Т-соединитель из алюминиевого
профиля 6 м для ступенчатого
монтажа
• специальный Т-соединитель для
Е-ригеля
возможен монтаж в
существующую конструкцию!
специальный инструмент
упрощает производство
PPT_Vorlage_01.pot
102

102.

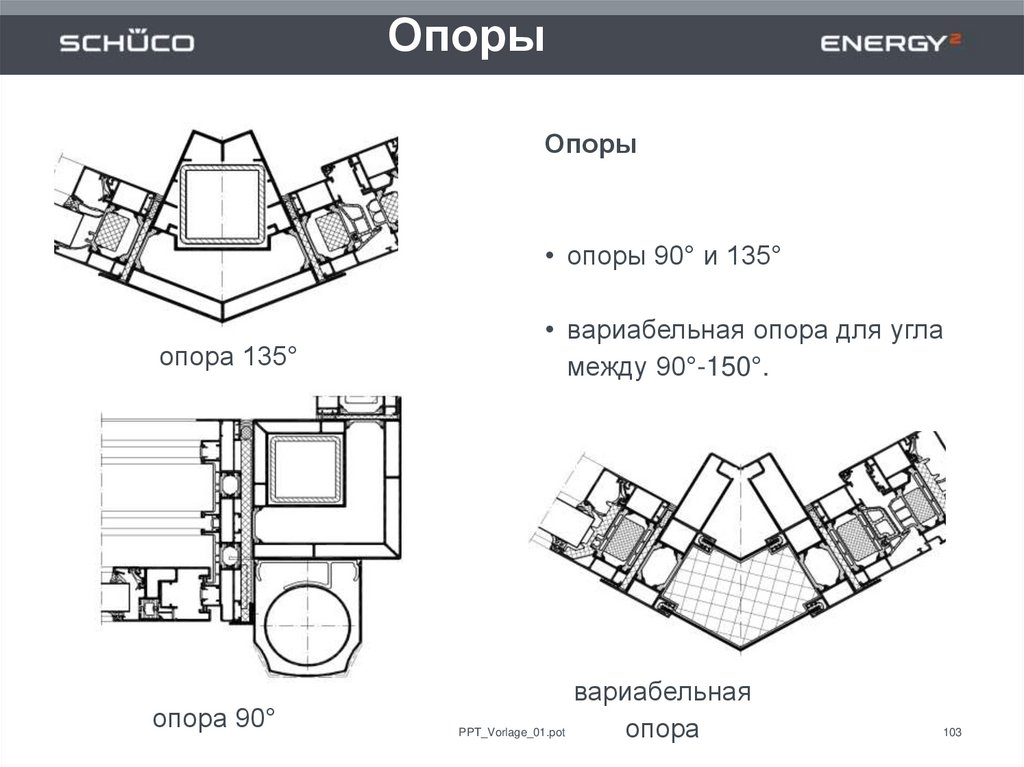

Опоры
Опоры
• опоры 90° и 135°
опора 135°
опора 90°
• вариабельная опора для угла
между 90°-150°.
вариабельная
PPT_Vorlage_01.pot
опора
103

103.

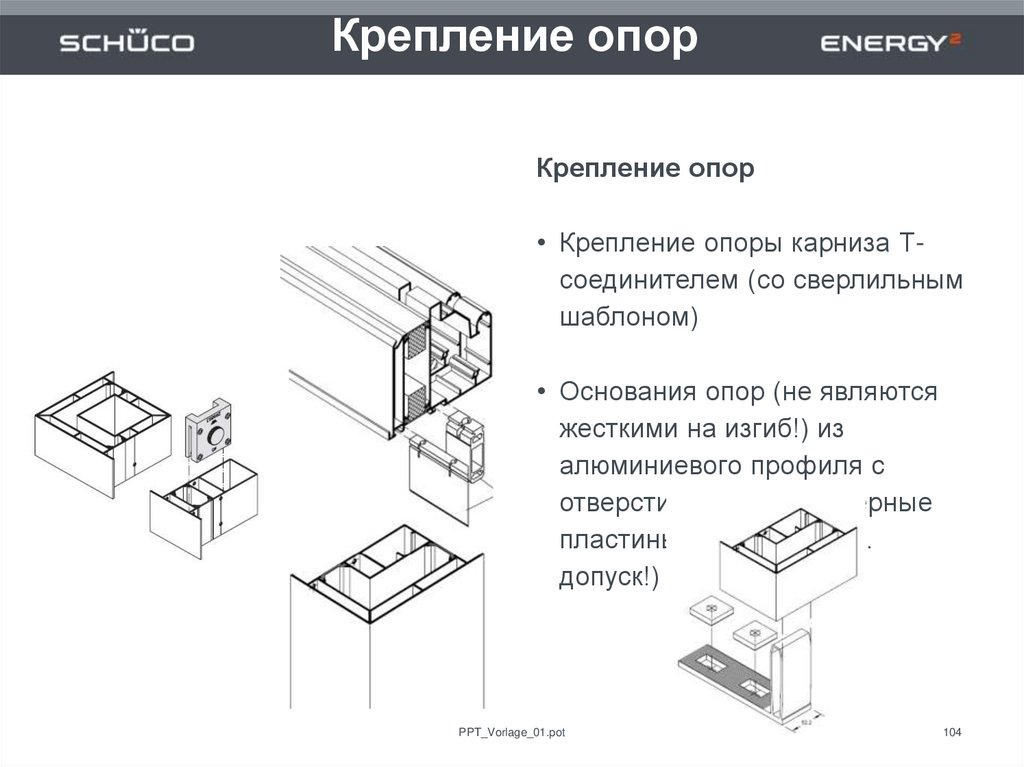

Крепление опор
Крепление опор
• Крепление опоры карниза Тсоединителем (со сверлильным
шаблоном)
• Основания опор (не являются
жесткими на изгиб!) из
алюминиевого профиля с
отверстиями под адаптерные
пластины и дюбели (вкл.
допуск!)
PPT_Vorlage_01.pot
104

104.

Водосток
Водосток
• Водосток спрятан или открыт.
• Алюминиевая труба с наружным
диаметром 75 мм или 58 мм,
Пластиковая труба с внутренним
диаметром 50мм.
• Несколько вариантов заглушек
PPT_Vorlage_01.pot
105

105.

Зимние сады
PPT_Vorlage_01.pot
106

106.

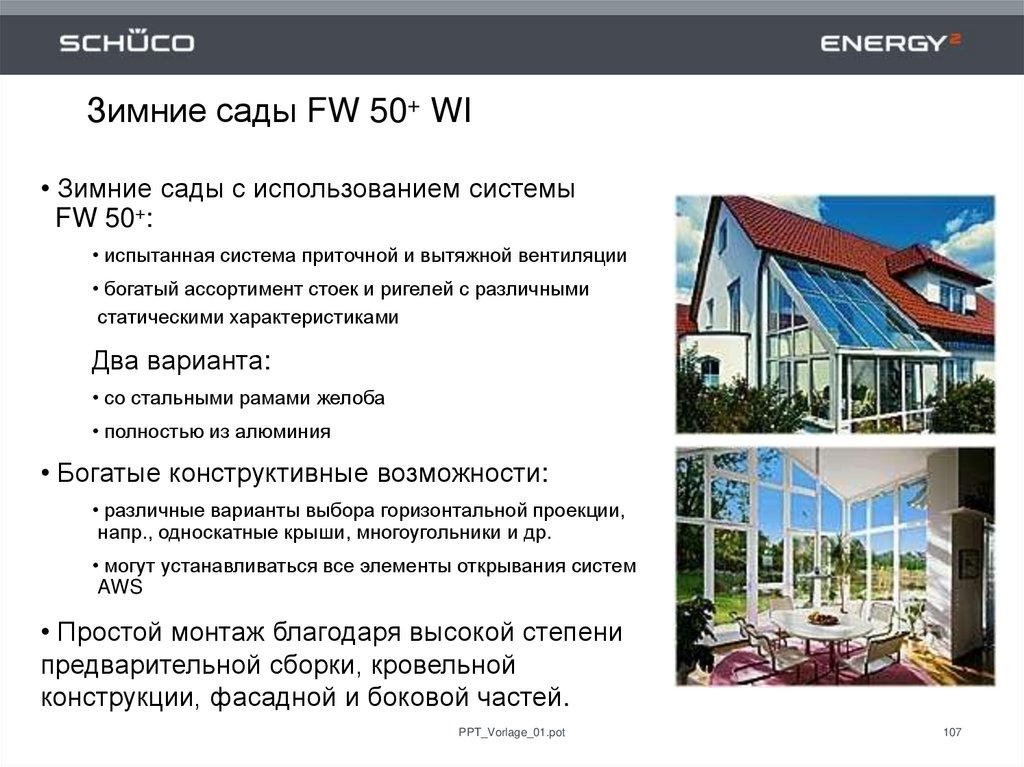

Зимние сады FW 50+ WI
• Зимние сады с использованием системы
FW 50+:
• испытанная система приточной и вытяжной вентиляции
• богатый ассортимент стоек и ригелей с различными
статическими характеристиками
Два варианта:
• со стальными рамами желоба
• полностью из алюминия
• Богатые конструктивные возможности:
• различные варианты выбора горизонтальной проекции,
напр., односкатные крыши, многоугольники и др.
• могут устанавливаться все элементы открывания систем
AWS
• Простой монтаж благодаря высокой степени
предварительной сборки, кровельной
конструкции, фасадной и боковой частей.
PPT_Vorlage_01.pot
107

107. Зимние сады FW 50+ WI

Чертеж 1: опора желоба со стальной рамой
• опора желоба из стали, с
алюминиевой обшивкой
• нет необходимости взламывать
алюминиевый профиль для
создания примыкания к средним и
боковым опорам
• узкий профиль водосточного
желоба
• узкая видимая ширина желоба
благодаря скрытому водоотводу
стойки
• теплоизолированный держатель
желоба
• крыша может быть
предварительно собрана и
установлена в готовом виде
PPT_Vorlage_01.pot
108

108. Чертеж 1: опора желоба со стальной рамой

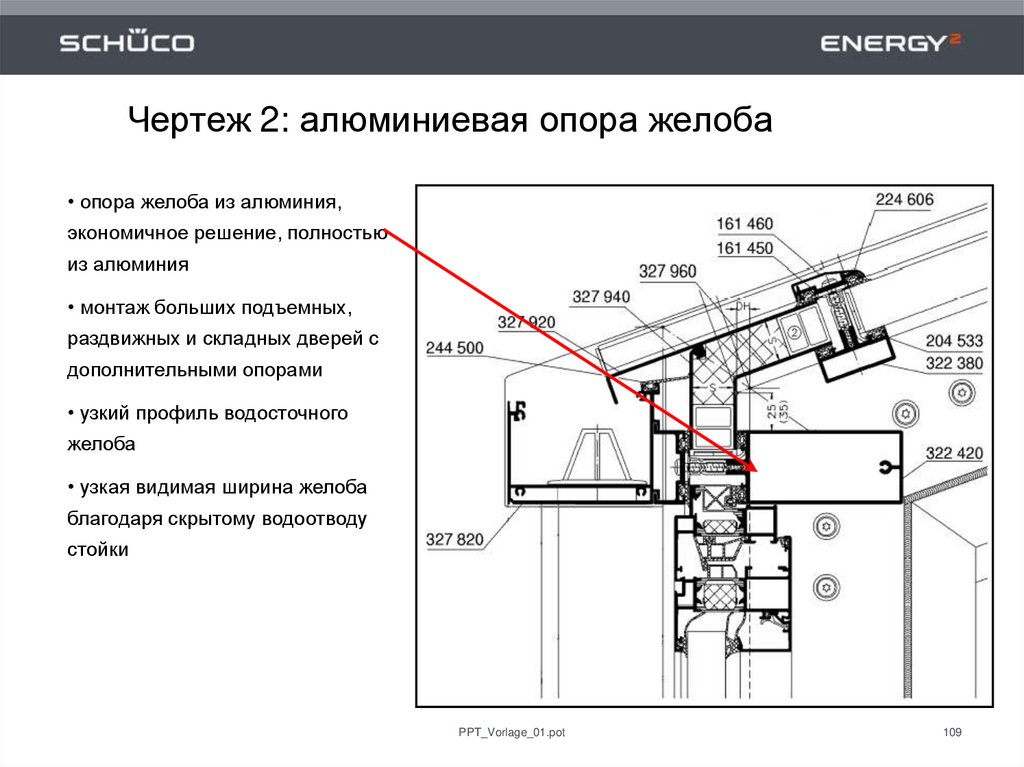

Чертеж 2: алюминиевая опора желоба
• опора желоба из алюминия,
экономичное решение, полностью
из алюминия
• монтаж больших подъемных,
раздвижных и складных дверей с
дополнительными опорами
• узкий профиль водосточного
желоба
• узкая видимая ширина желоба
благодаря скрытому водоотводу
стойки
PPT_Vorlage_01.pot
109

109. Чертеж 2: алюминиевая опора желоба

Чертеж 5: Угловые и средние стойки
Скрытые стальные опоры в средней и краевой области.
PPT_Vorlage_01.pot
110

110. Чертеж 5: Угловые и средние стойки

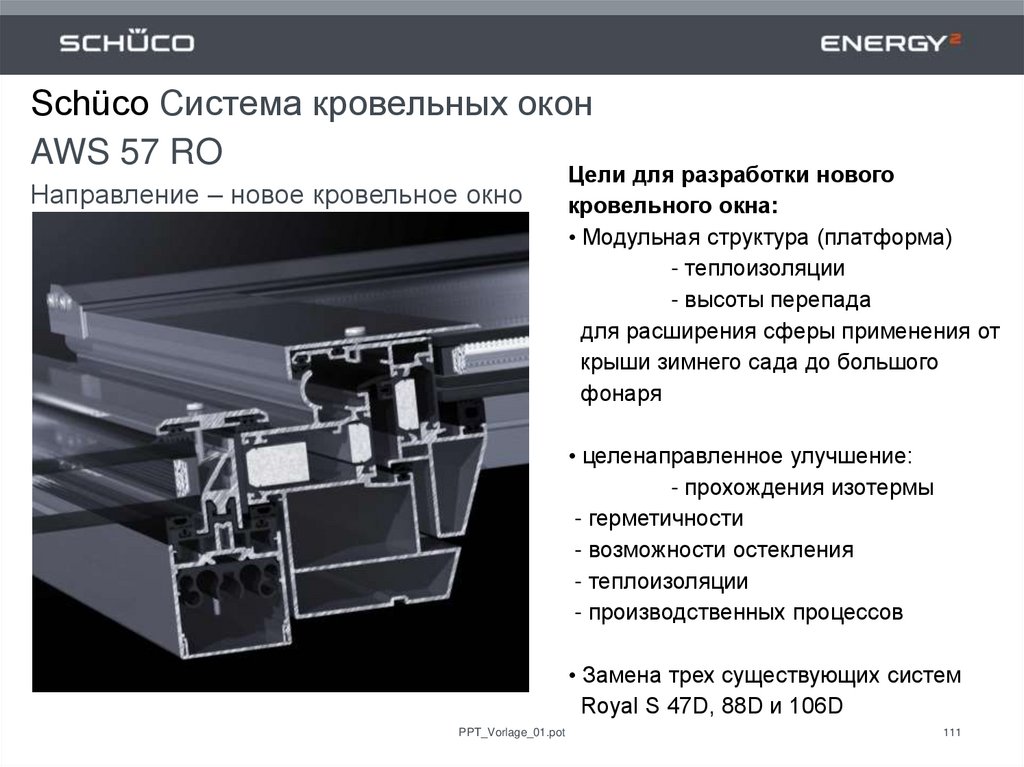

Schüco Система кровельных окон
AWS 57 RO
Направление – новое кровельное окно
Цели для разработки нового
кровельного окна:
• Модульная структура (платформа)
- теплоизоляции
- высоты перепада
для расширения сферы применения от
крыши зимнего сада до большого
фонаря
• целенаправленное улучшение:
- прохождения изотермы
- герметичности
- возможности остекления
- теплоизоляции
- производственных процессов
• Замена трех существующих систем
Royal S 47D, 88D и 106D
PPT_Vorlage_01.pot
111

111.

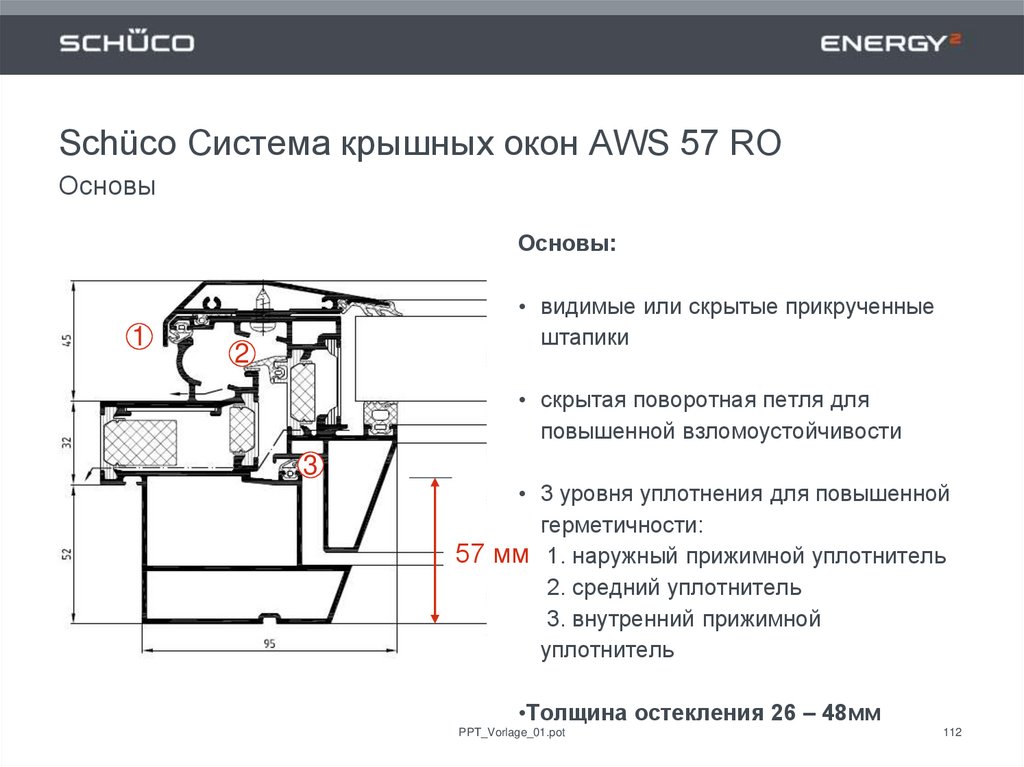

Schüco Система крышных окон AWS 57 RO
Основы
Основы:
1
• видимые или скрытые прикрученные
штапики
2
• скрытая поворотная петля для
повышенной взломоустойчивости
3
• 3 уровня уплотнения для повышенной
герметичности:

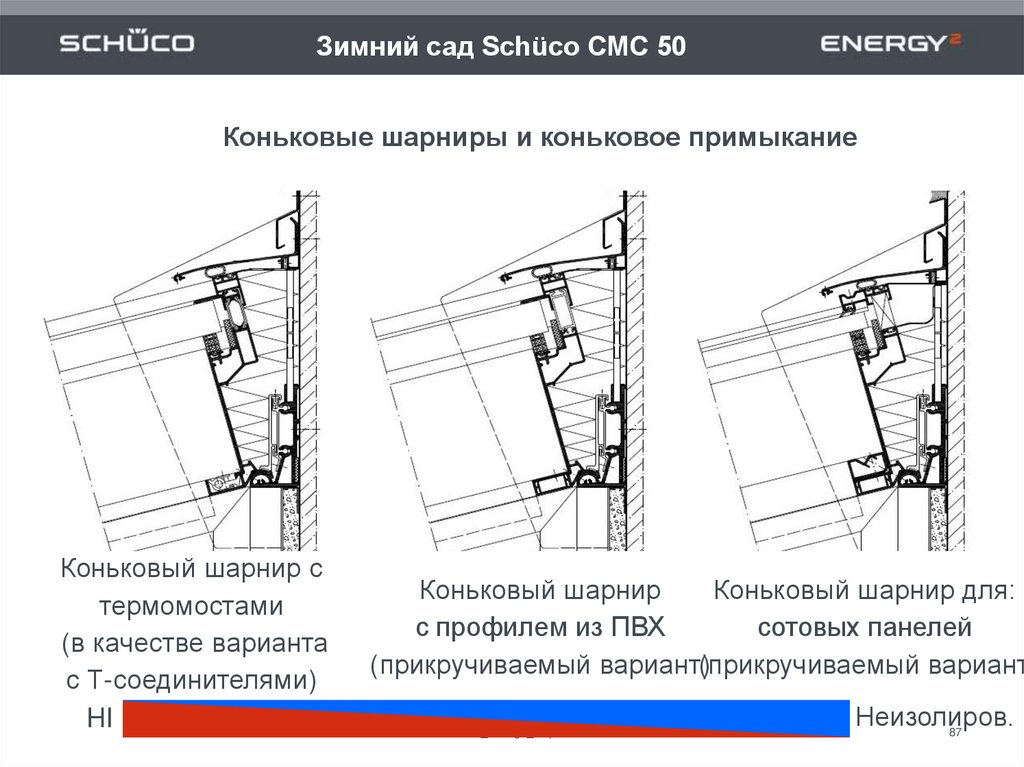

57 мм 1. наружный прижимной уплотнитель
2. средний уплотнитель
3. внутренний прижимной
уплотнитель
•Толщина остекления 26 – 48мм
PPT_Vorlage_01.pot
112

112. Schüco Система крышных окон AWS 57 RO Основы

Schüco Система крышных окон AWS 57 RO

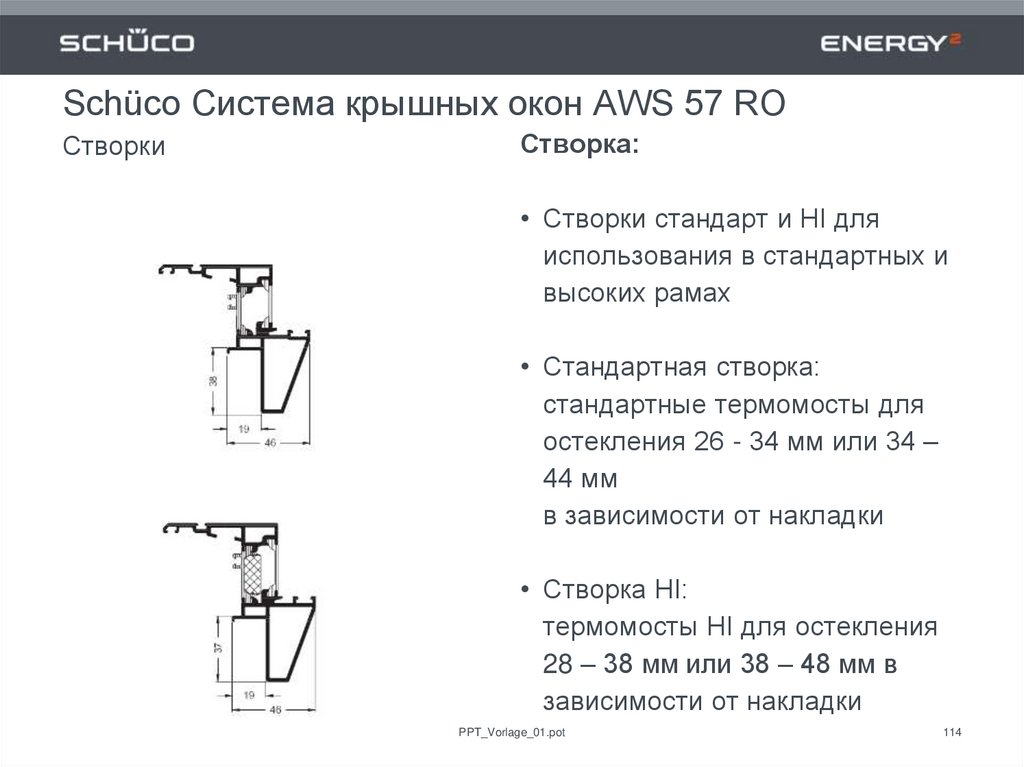

Створки
Створка:
• Створки стандарт и HI для
использования в стандартных и
высоких рамах
• Стандартная створка:
стандартные термомосты для
остекления 26 - 34 мм или 34 –
44 мм
в зависимости от накладки
• Створка HI:
термомосты HI для остекления
28 – 38 мм или 38 – 48 мм в
зависимости от накладки
PPT_Vorlage_01.pot
114

113. Schüco Система крышных окон AWS 57 RO Основы

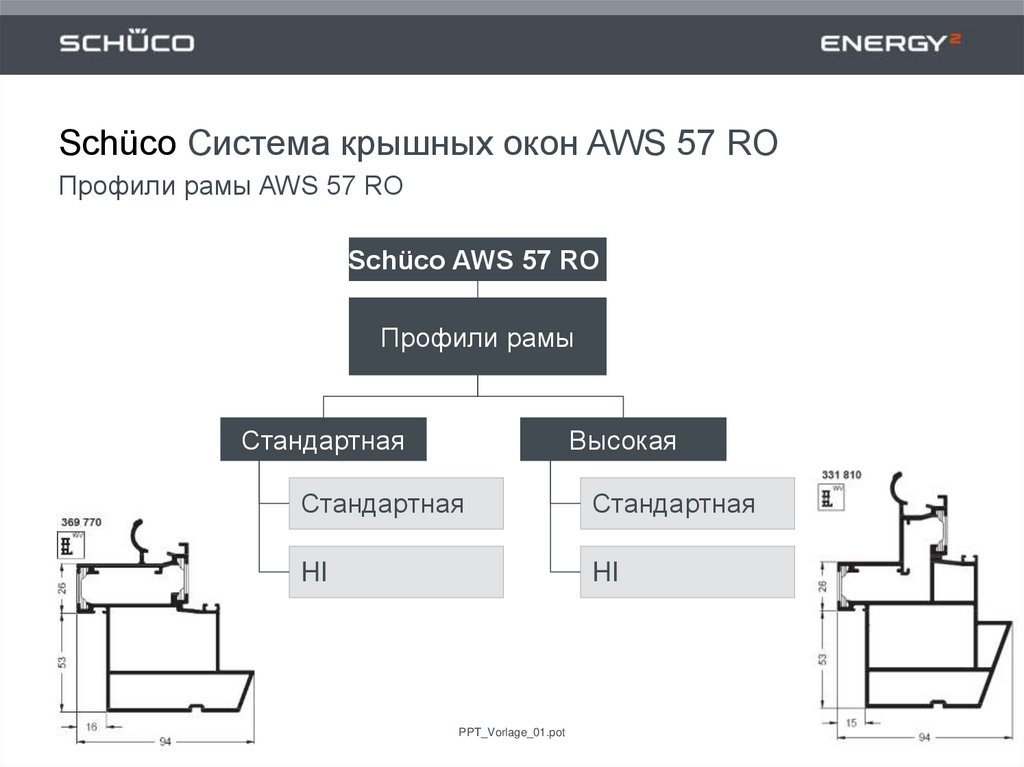

Schüco Система крышных окон AWS 57 RO
Профили рамы AWS 57 RO
Schüco AWS 57 RO
Профили рамы
Стандартная
Высокая
Стандартная
Стандартная
HI
HI
PPT_Vorlage_01.pot
115

114. Schüco Система крышных окон AWS 57 RO Створки

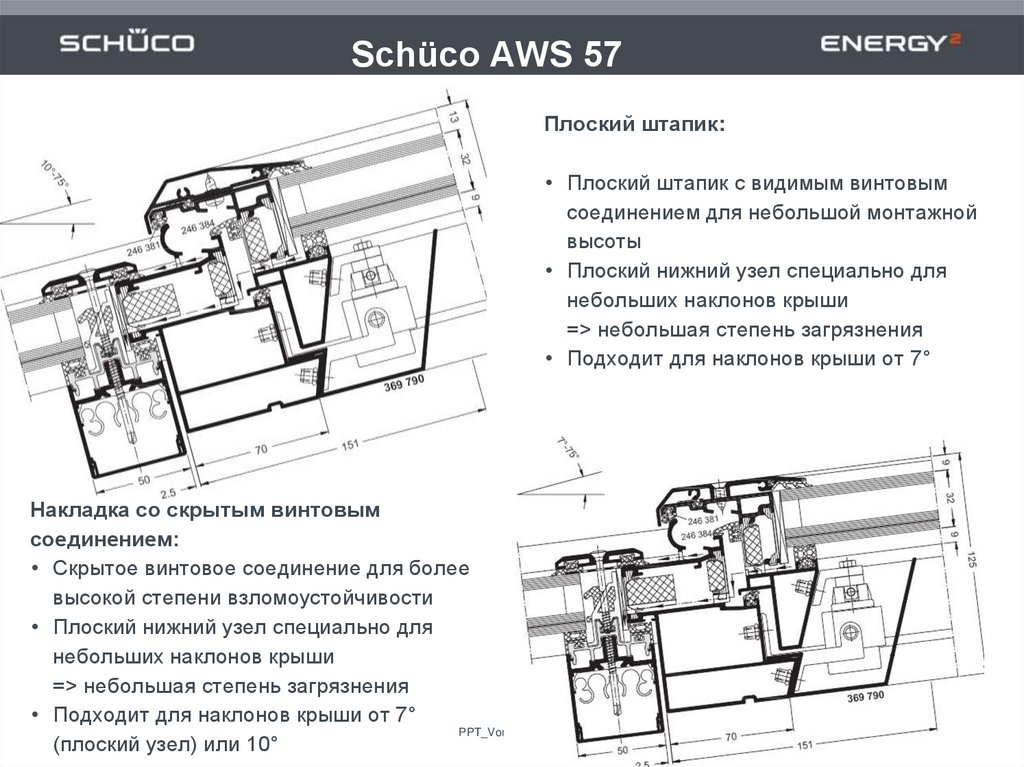

Schüco AWS 57
RO
Плоский штапик:
• Плоский штапик с видимым винтовым
соединением для небольшой монтажной
высоты
• Плоский нижний узел специально для
небольших наклонов крыши
=> небольшая степень загрязнения
• Подходит для наклонов крыши от 7°
Накладка со скрытым винтовым
соединением:
• Скрытое винтовое соединение для более
высокой степени взломоустойчивости
• Плоский нижний узел специально для
небольших наклонов крыши
=> небольшая степень загрязнения
• Подходит для наклонов крыши от 7°
PPT_Vorlage_01.pot
(плоский узел) или 10°
116

115.

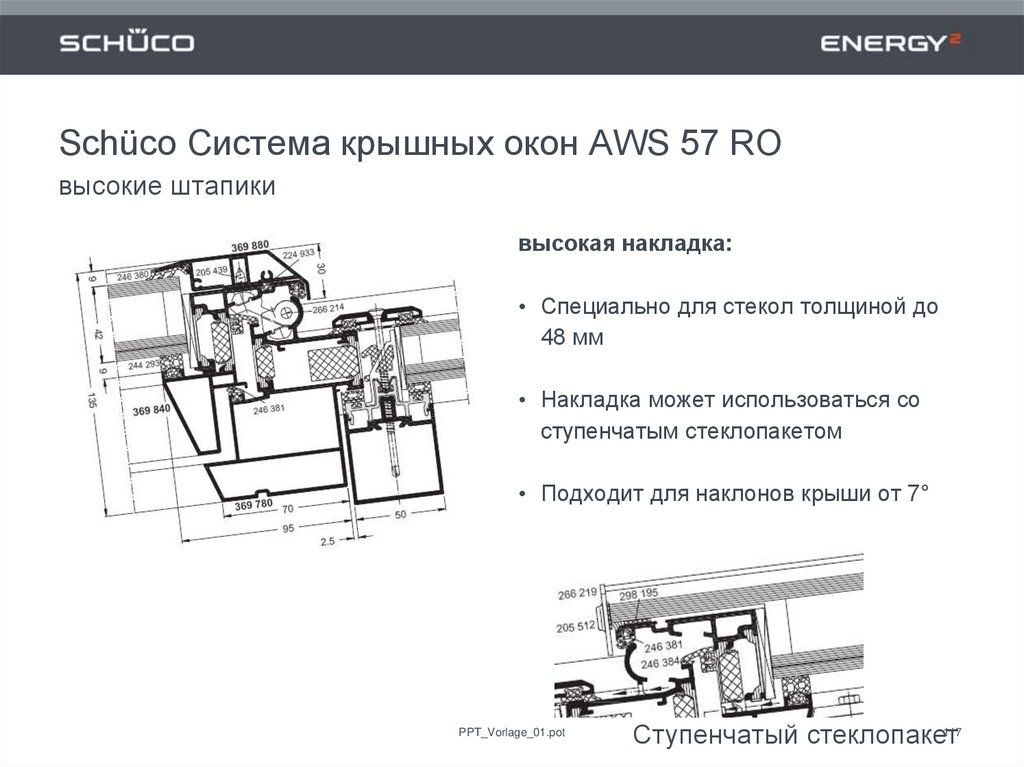

Schüco Система крышных окон AWS 57 RO
высокие штапики
высокая накладка:
• Специально для стекол толщиной до
48 мм
• Накладка может использоваться со
ступенчатым стеклопакетом
• Подходит для наклонов крыши от 7°
PPT_Vorlage_01.pot
117
Ступенчатый стеклопакет

116. Schüco AWS 57 RO

Schüco Система крышных окон AWS 57 RO

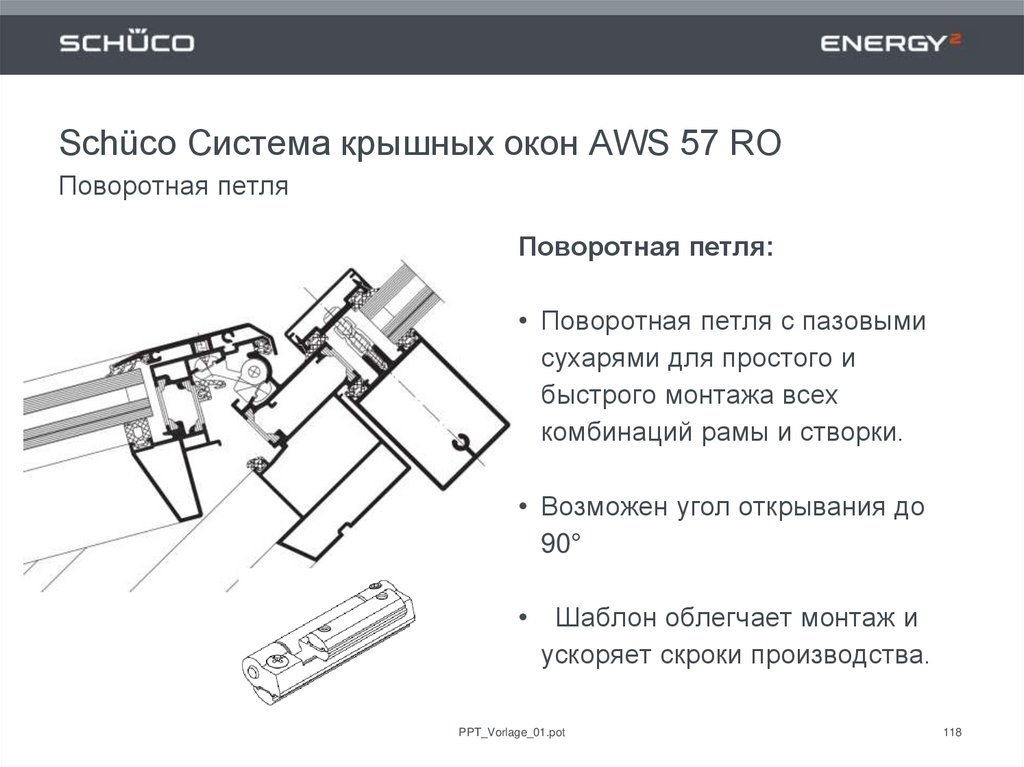

Поворотная петля
Поворотная петля:
• Поворотная петля с пазовыми
сухарями для простого и
быстрого монтажа всех
комбинаций рамы и створки.
• Возможен угол открывания до
90°
Шаблон облегчает монтаж и
ускоряет скроки производства.
PPT_Vorlage_01.pot
118

117. Schüco Система крышных окон AWS 57 RO высокие штапики

Зимний сад, система CMC 50
Определение терминов
Принципы проектирования
Строительная физика и
климатотехника
Фундамент, примыкания,
Обзор конструкций
Обмер и статика
PPT_Vorlage_01.pot
124

118. Schüco Система крышных окон AWS 57 RO Поворотная петля

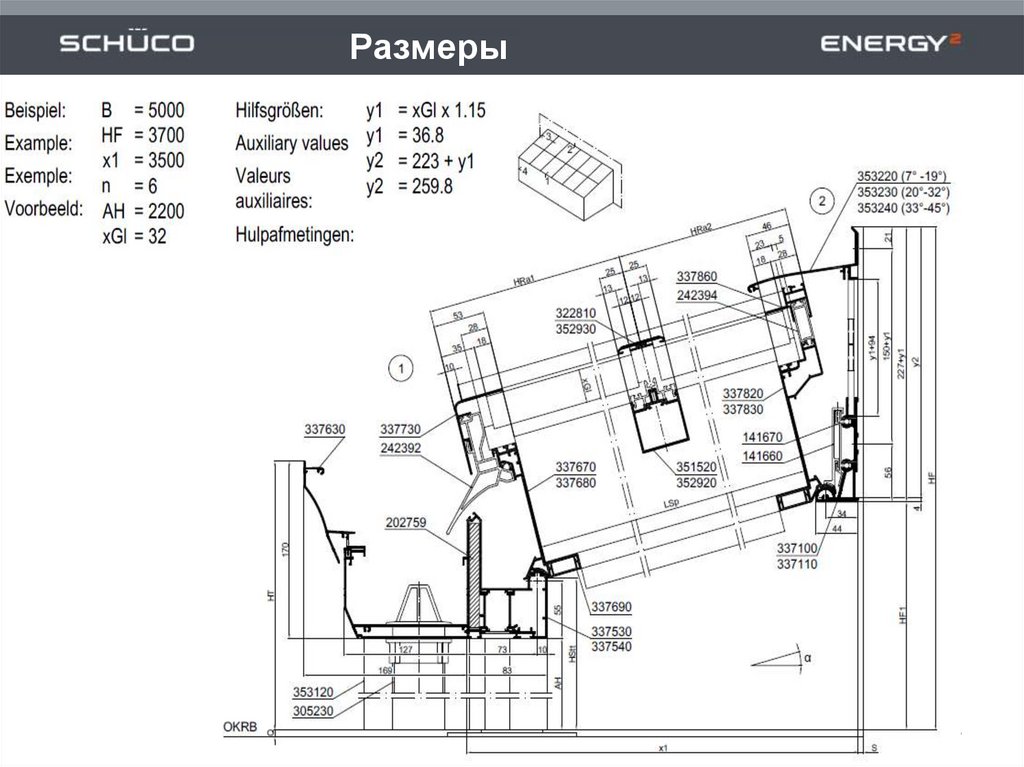

Размеры
примыкания
PPT_Vorlage_01.pot
125

119. Schüco Крышные окна Schüco AWS 57 RO Ручной привод

Предварительный статический расчет
Определение размеров
стропила
Допустимые нагрузки σ на Алюминий /Сталь
должны быть соблюдены
Допустимый max.
Прогиб fv , где L - длина стропила
Проектная
нагрузка
Выходные
данные
Вес
стекла
Ширина
растра
Ветровая
нагрузка
Наклон
кровли
Снеговая
нагрузка
PPT_Vorlage_01.pot
Максимальный
вылет х
126

120. Schüco Крышные окна Schüco AWS 57 RO Цепной привод

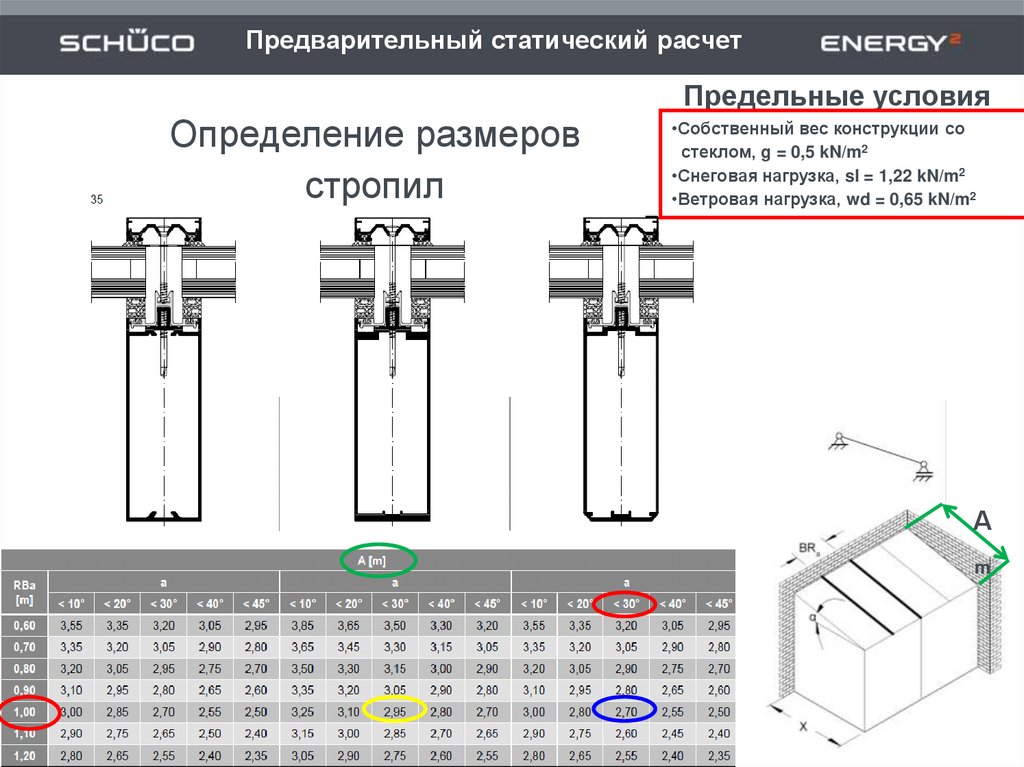

Предварительный статический расчет
Предельные условия
Определение размеров
стропил
•Собственный вес конструкции со
стеклом, g = 0,5 kN/m2
•Снеговая нагрузка, sl = 1,22 kN/m2
•Ветровая нагрузка, wd = 0,65 kN/m2
А
m
PPT_Vorlage_01.pot
127

121. Schüco Крышные окна Schüco AWS 57 RO Линейный привод

Предварительный статический расчет
Определение размеров
желоба
Однопролетная
балка
Допустимые нагрузки σ на
Алюминий /Сталь должны быть
соблюдены
Допустимый max.
Прогиб fv , где L - длина
желоба
Проектная
нагрузка
Выходные
данные
Вес
стекла
Высота
желоба
Ветровая
нагрузка
Максимальный
вылет зимнего сада
Снеговая
нагрузка
Максимальная ширина
PPT_Vorlage_01.pot
открытой части
128

122. Schüco Крышные окна Schüco AWS 57 RO Техническая информация

Предварительный статический расчет
PPT_Vorlage_01.pot
129

123. Schüco Крышные окна Schüco AWS 57 RO Техническая информация

Предварительный статический расчет
Стальная опора 60х60х4 арт. 201 214 Замыкающий профиль 50х50х4 арт.201 215
PPT_Vorlage_01.pot
130

124. Зимний сад, система CMC 50

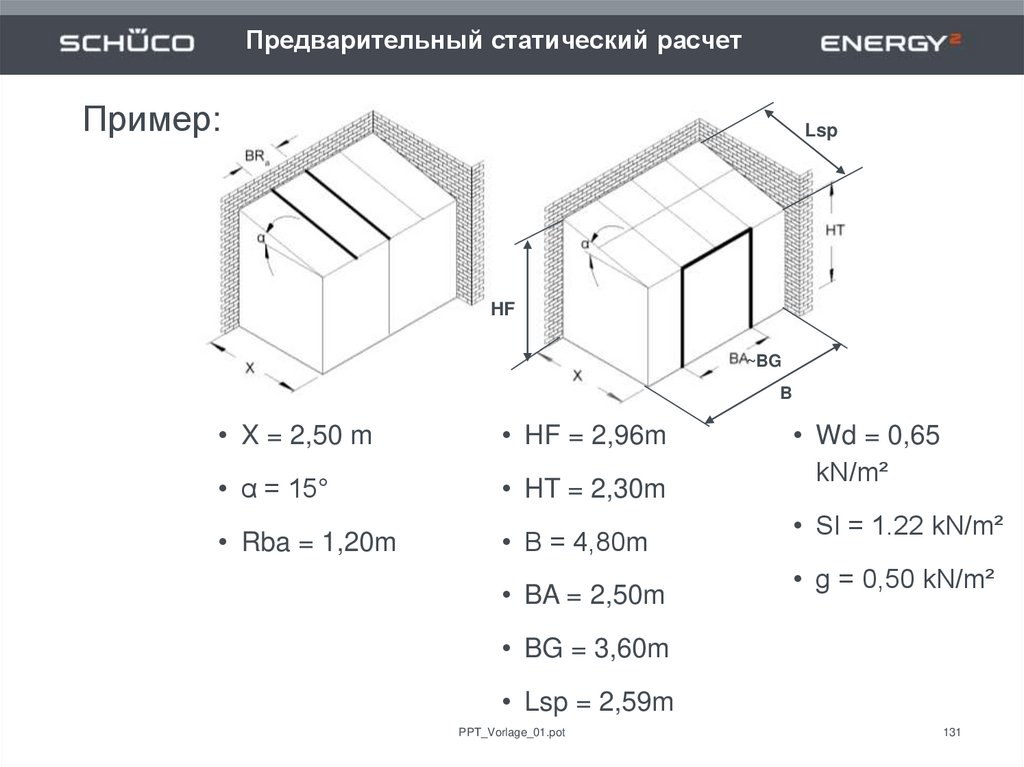

Предварительный статический расчет
Пример:
Lsp
HF
~BG
B
• X = 2,50 m
• HF = 2,96m
• α = 15°
• HT = 2,30m
• Rba = 1,20m
• В = 4,80m
• BA = 2,50m
• Wd = 0,65
kN/m²
• Sl = 1.22 kN/m²
• g = 0,50 kN/m²
• BG = 3,60m
• Lsp = 2,59m
PPT_Vorlage_01.pot
131

125. Размеры примыкания

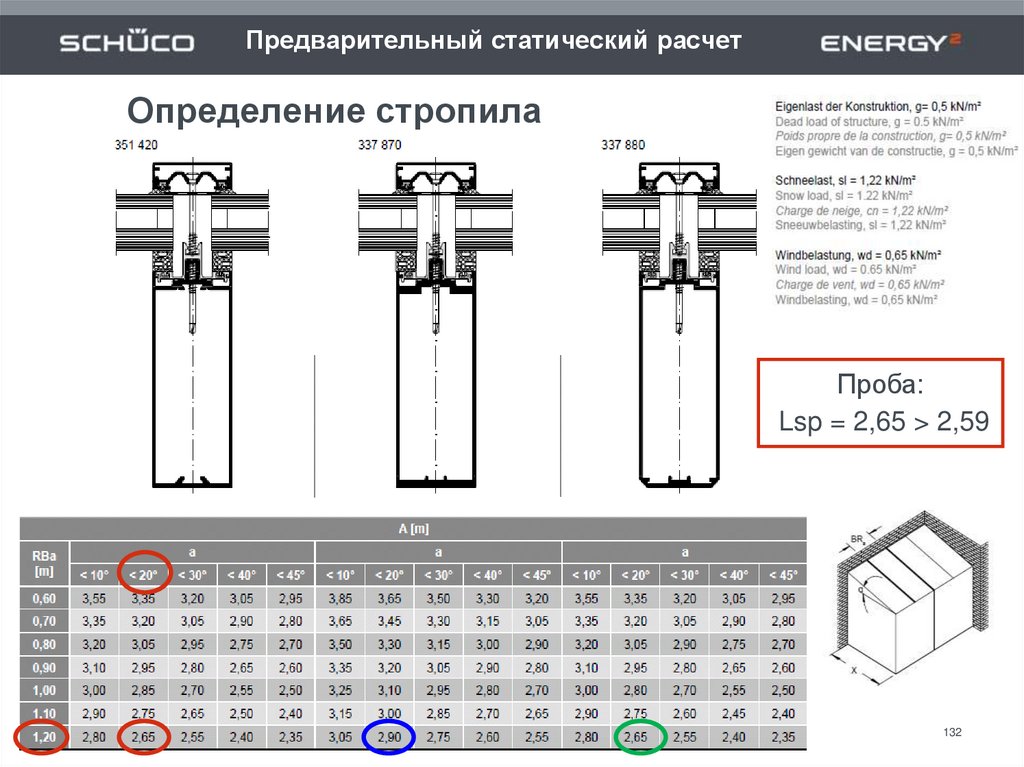

Предварительный статический расчет
Определение стропила
Проба:
Lsp = 2,65 > 2,59
PPT_Vorlage_01.pot
132

126. Предварительный статический расчет

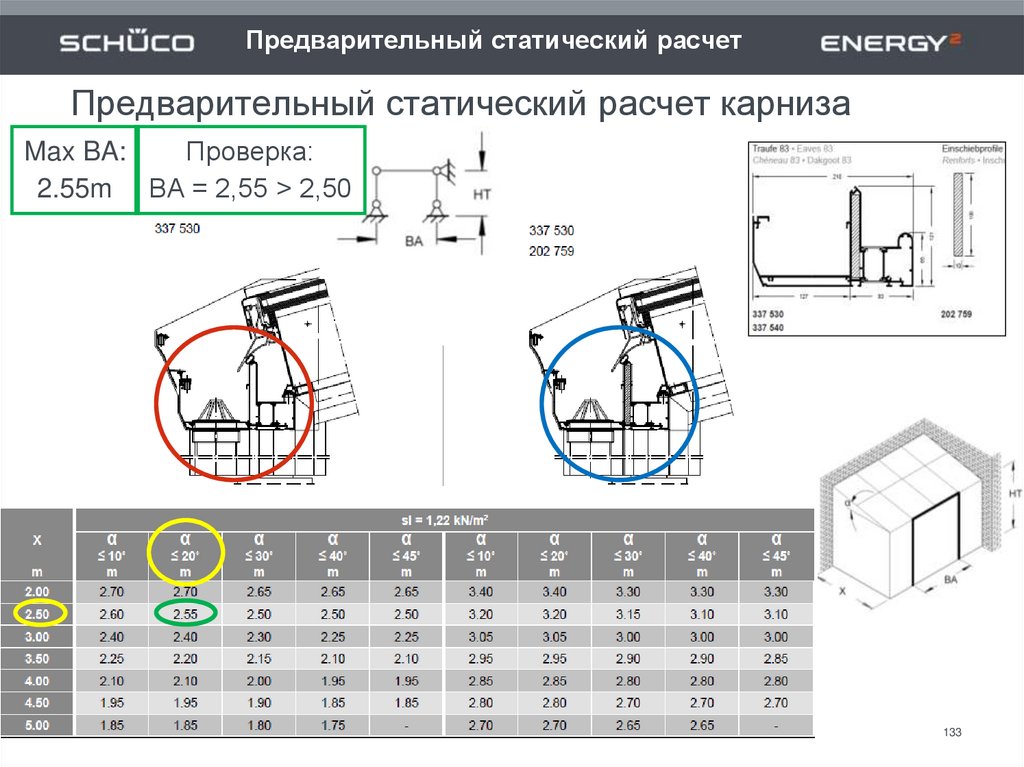

Предварительный статический расчет карниза
Max BA:
Проверка:
2.55m BА = 2,55 > 2,50
PPT_Vorlage_01.pot
133

127. Предварительный статический расчет

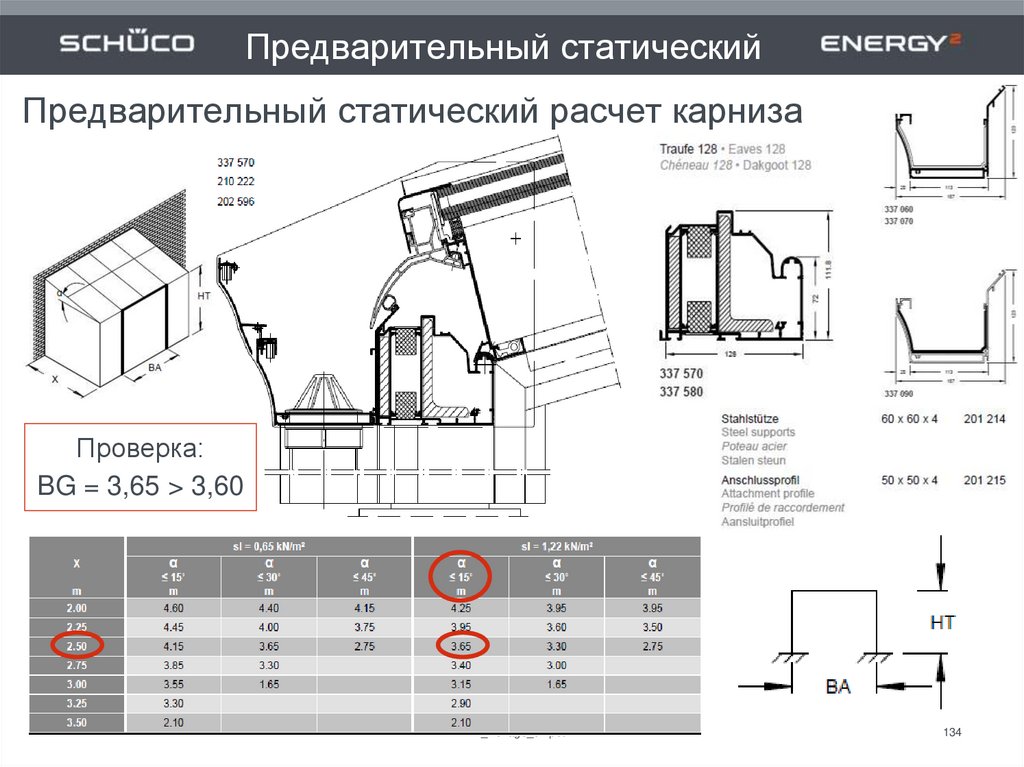

Предварительный
статический расчет карниза
Проверка:
BG = 3,65 > 3,60
PPT_Vorlage_01.pot
134

128. Предварительный статический расчет

Благодарю за внимание!
PPT_Vorlage_01.pot
135
