Бу күштік қондырғылар циклі

1.

Бу күштік қондырғылар циклі

2.

Бу күштік қондырғылар циклі

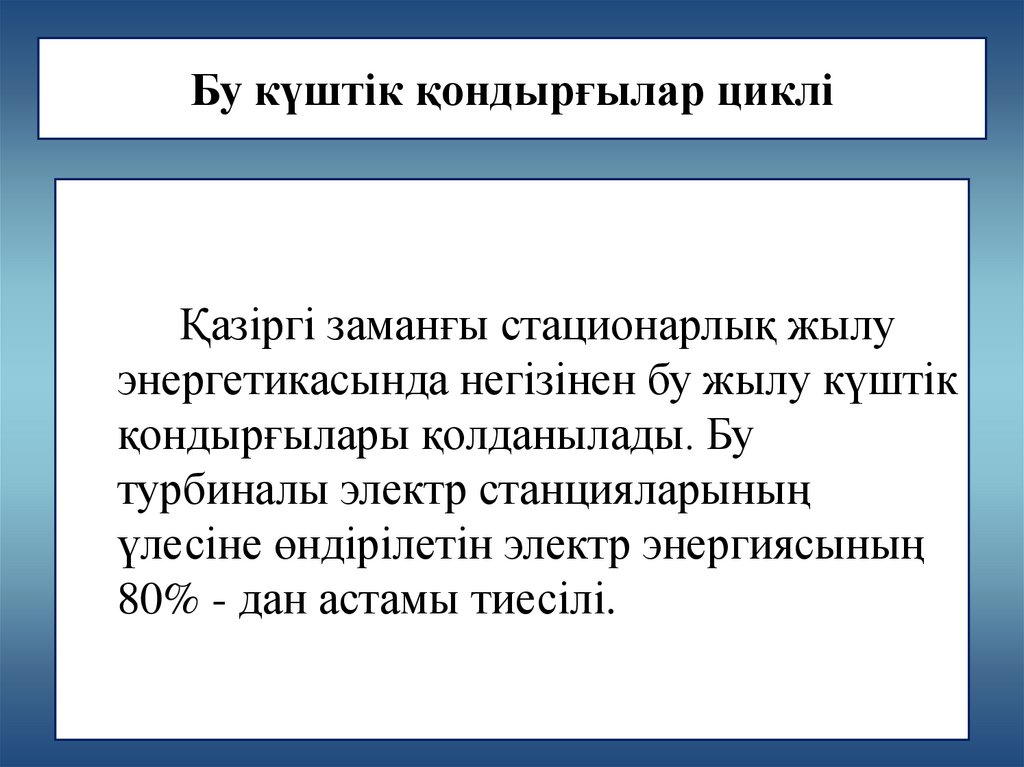

Қазіргі заманғы стационарлық жылу
энергетикасында негізінен бу жылу күштік
қондырғылары қолданылады. Бу
турбиналы электр станцияларының
үлесіне өндірілетін электр энергиясының
80% - дан астамы тиесілі.

3.

Бу күштік қондырғылар циклі

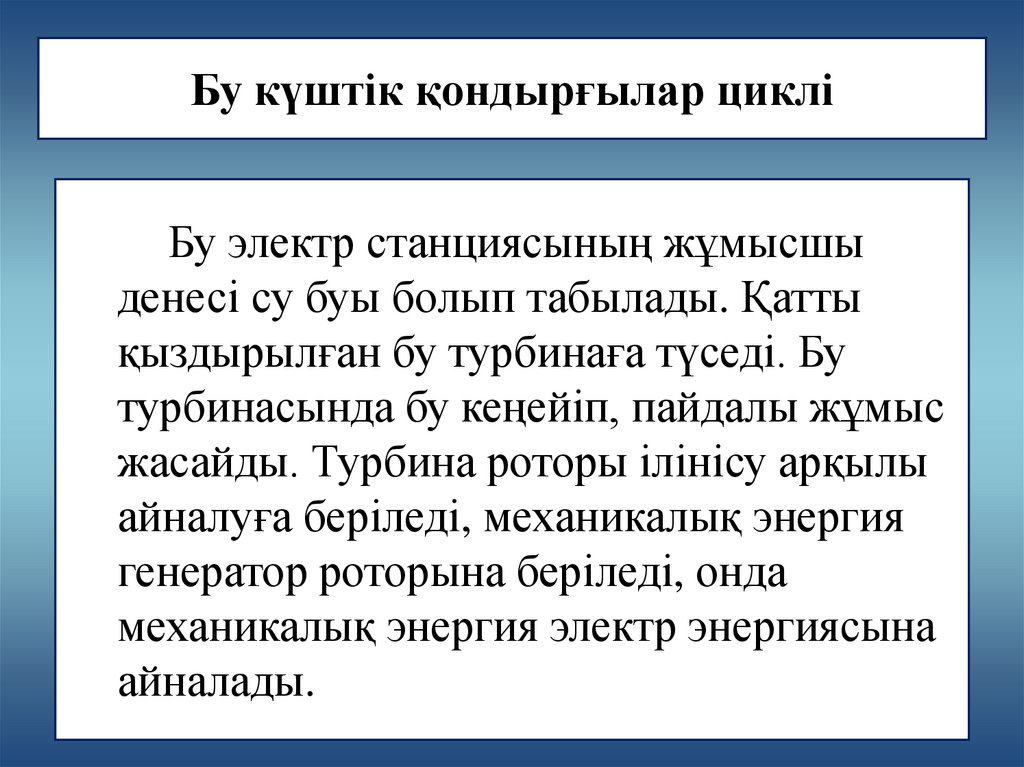

Бу электр станциясының жұмысшы
денесі су буы болып табылады. Қатты
қыздырылған бу турбинаға түседі. Бу
турбинасында бу кеңейіп, пайдалы жұмыс
жасайды. Турбина роторы ілінісу арқылы
айналуға беріледі, механикалық энергия
генератор роторына беріледі, онда
механикалық энергия электр энергиясына
айналады.

4.

Бу күштік қондырғылар циклі

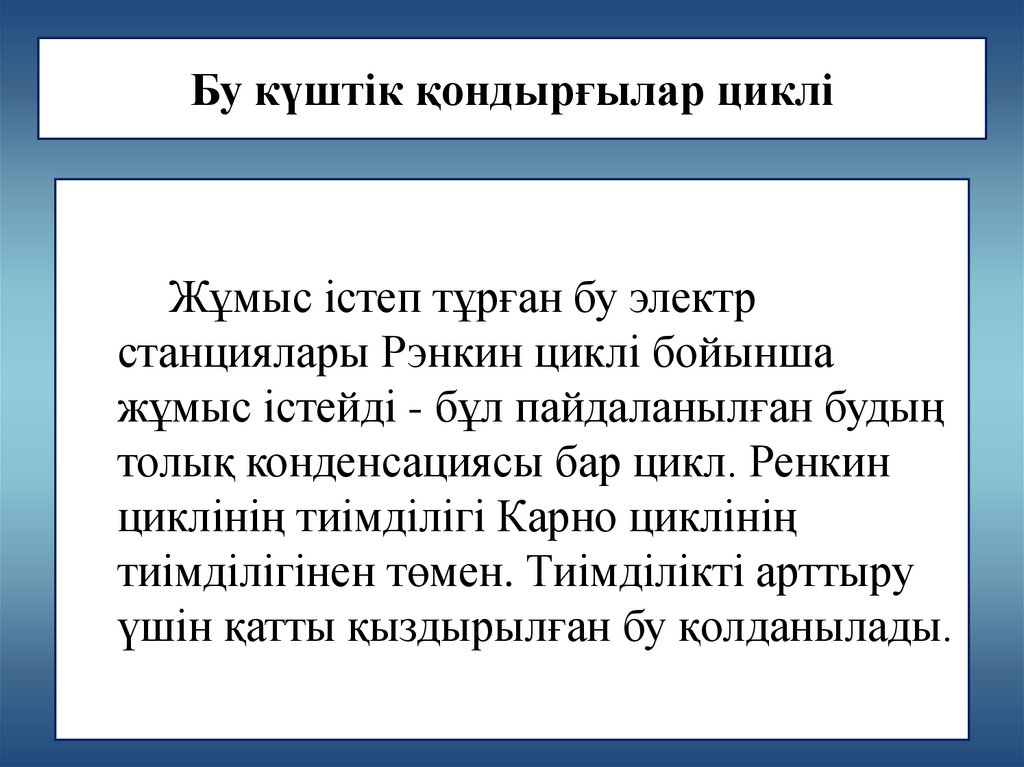

Жұмыс істеп тұрған бу электр
станциялары Рэнкин циклі бойынша
жұмыс істейді - бұл пайдаланылған будың
толық конденсациясы бар цикл. Ренкин
циклінің тиімділігі Карно циклінің
тиімділігінен төмен. Тиімділікті арттыру
үшін қатты қыздырылған бу қолданылады.

5.

Бу күштік қондырғылар циклі

6.

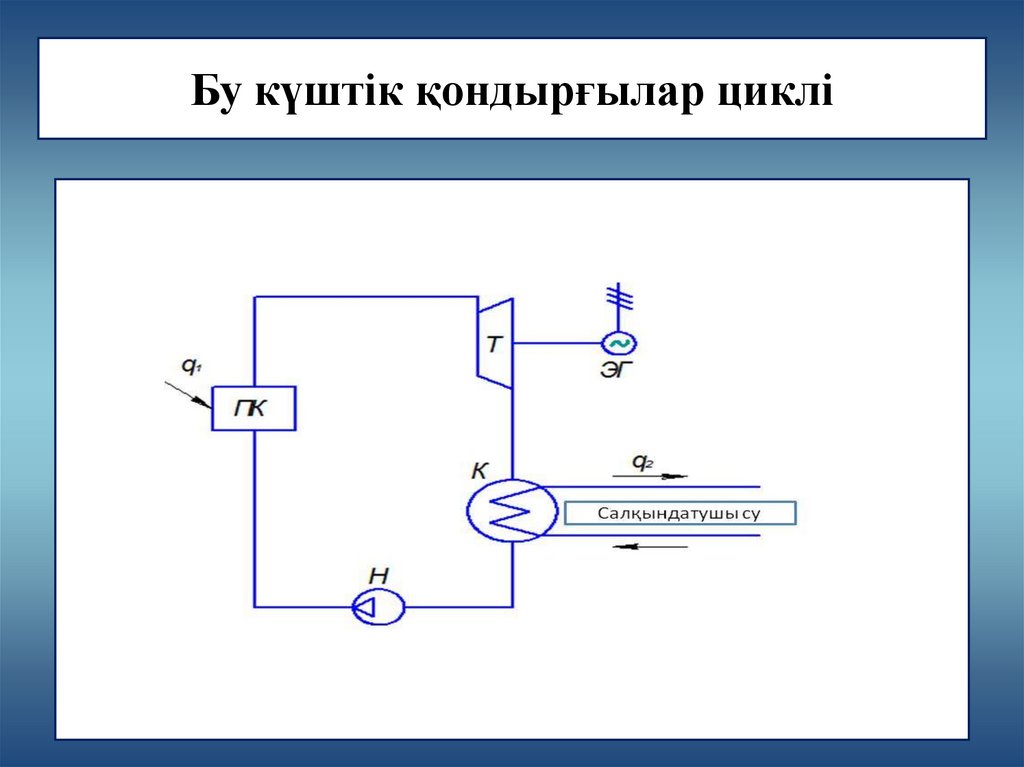

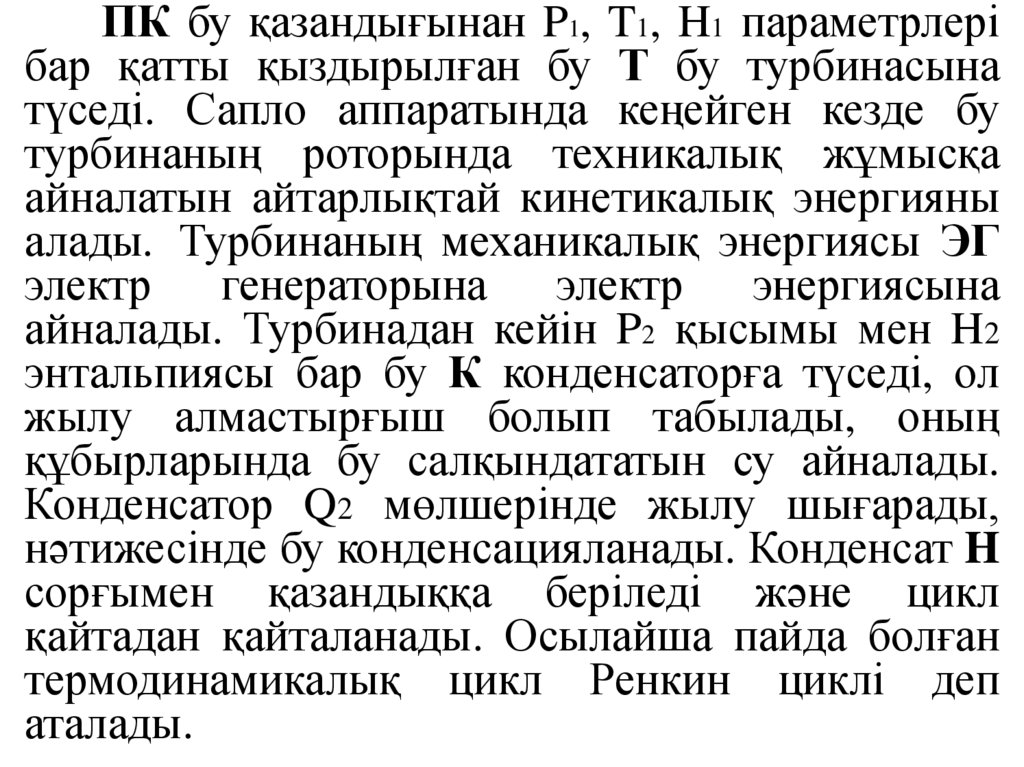

ПК бу қазандығынан P1, T1, H1 параметрлері
бар қатты қыздырылған бу Т бу турбинасына
түседі. Сапло аппаратында кеңейген кезде бу
турбинаның роторында техникалық жұмысқа
айналатын айтарлықтай кинетикалық энергияны
алады. Турбинаның механикалық энергиясы ЭГ
электр
генераторына
электр
энергиясына
айналады. Турбинадан кейін P2 қысымы мен H2
энтальпиясы бар бу К конденсаторға түседі, ол
жылу алмастырғыш болып табылады, оның
құбырларында бу салқындататын су айналады.
Конденсатор Q2 мөлшерінде жылу шығарады,
нәтижесінде бу конденсацияланады. Конденсат H
сорғымен қазандыққа беріледі және цикл
қайтадан қайталанады. Осылайша пайда болған
термодинамикалық цикл Ренкин циклі деп
аталады.

7.

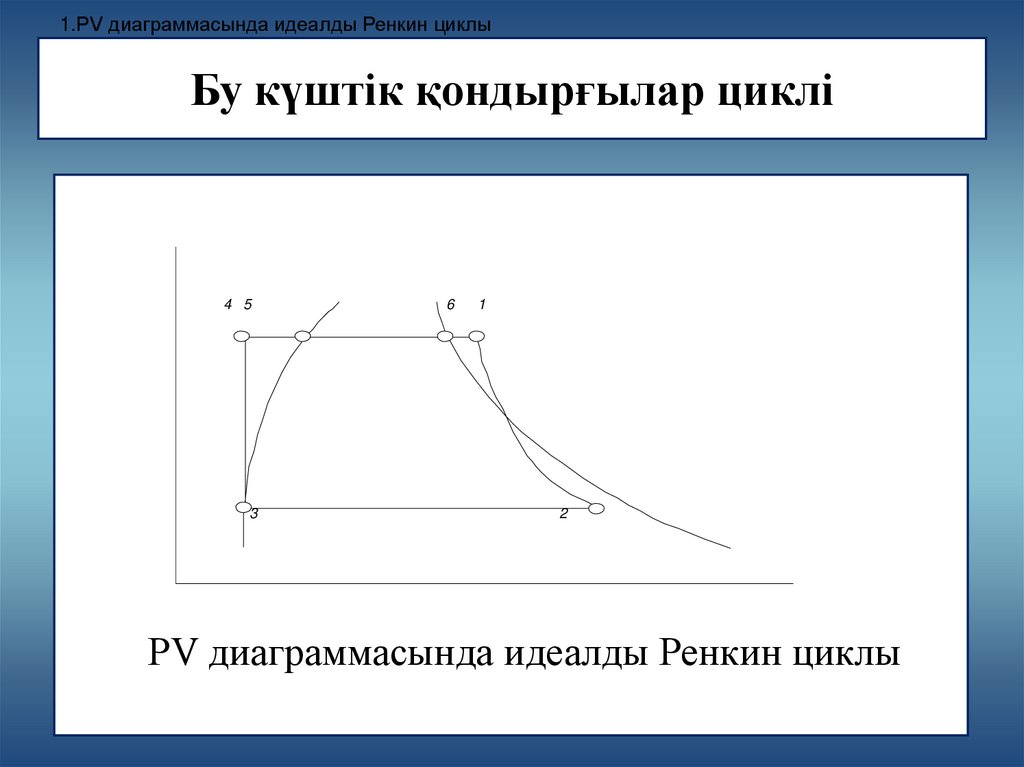

1.PV диаграммасында идеалды Ренкин циклы
Бу күштік қондырғылар циклі
4 5
3
6
1
2
PV диаграммасында идеалды Ренкин циклы

8.

Бу күштік қондырғылар циклі

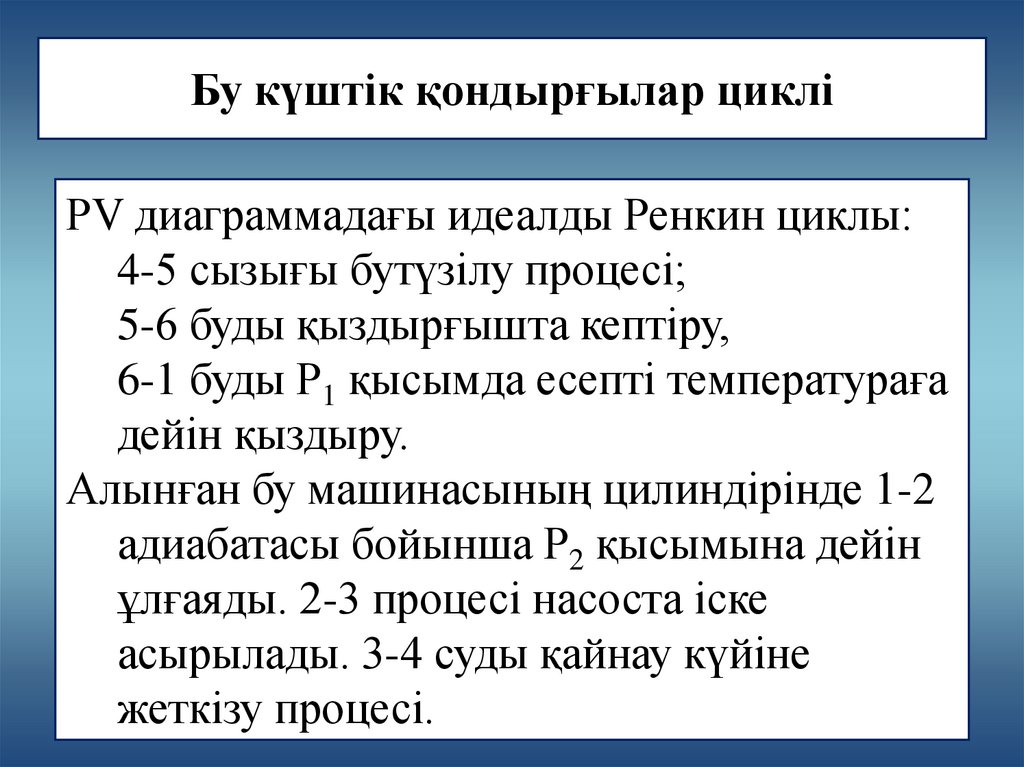

PV диаграммадағы идеалды Ренкин циклы:
4-5 сызығы бутүзілу процесі;
5-6 буды қыздырғышта кептіру,
6-1 буды Р1 қысымда есепті температураға
дейін қыздыру.
Алынған бу машинасының цилиндірінде 1-2
адиабатасы бойынша Р2 қысымына дейін
ұлғаяды. 2-3 процесі насоста іске
асырылады. 3-4 суды қайнау күйіне
жеткізу процесі.

9.

Бу күштік қондырғылар циклі

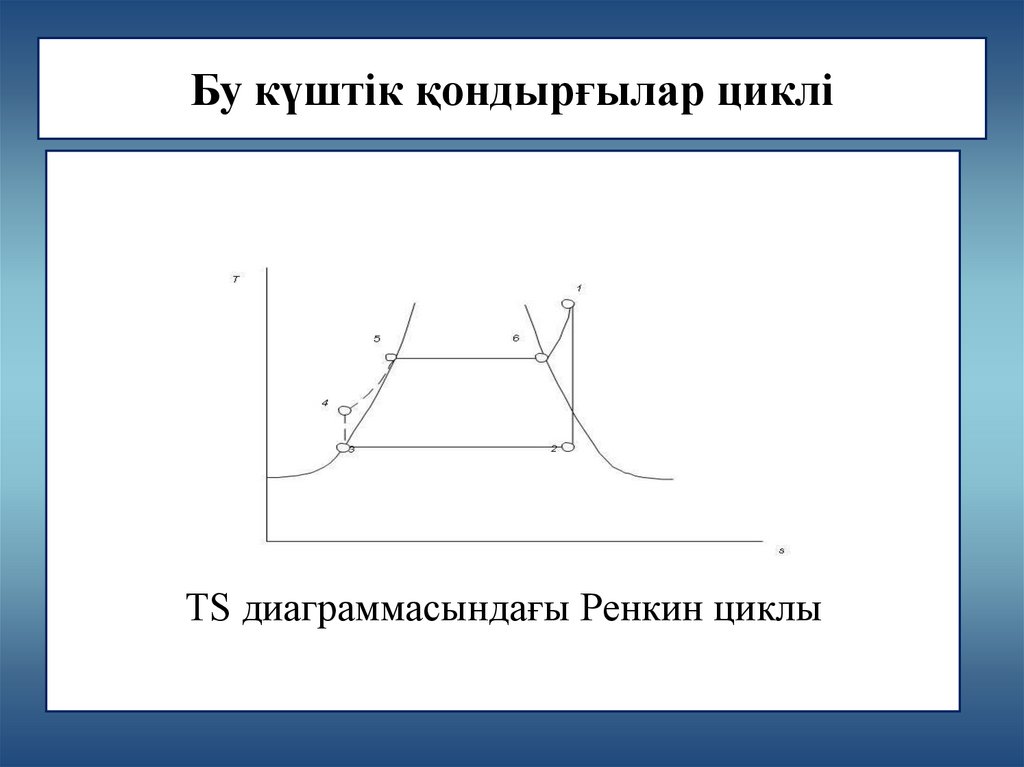

TS диаграммасындағы Ренкин циклы

10.

Бу күштік қондырғылар циклі

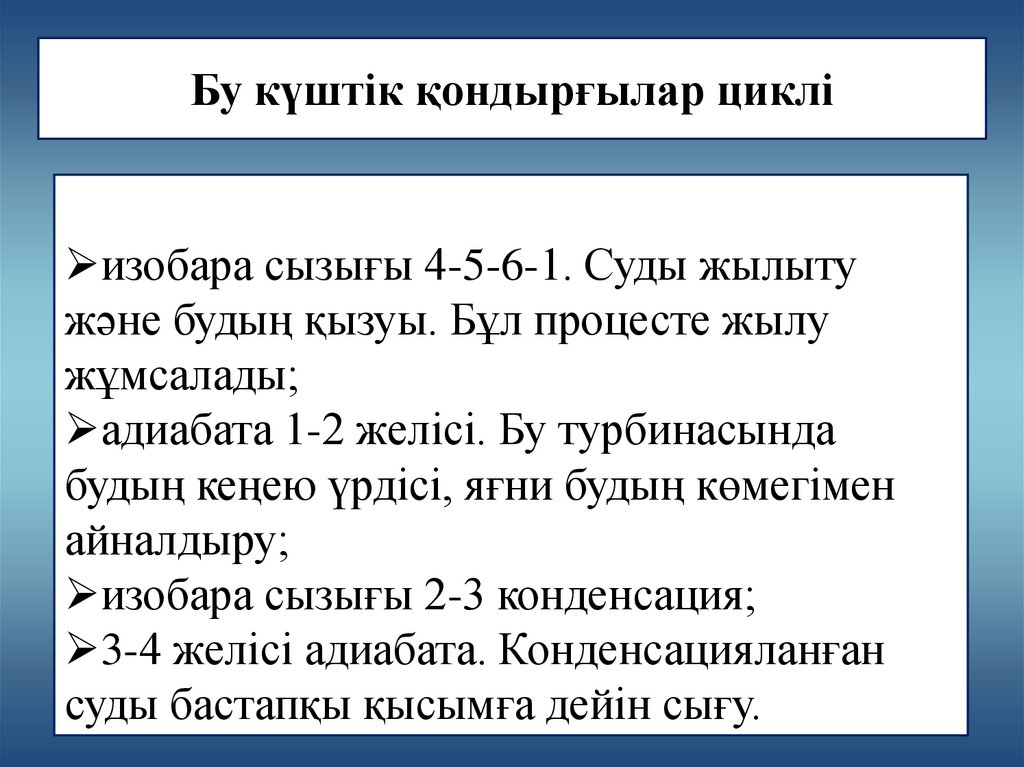

изобара сызығы 4-5-6-1. Суды жылыту
және будың қызуы. Бұл процесте жылу
жұмсалады;
адиабата 1-2 желісі. Бу турбинасында
будың кеңею үрдісі, яғни будың көмегімен
айналдыру;
изобара сызығы 2-3 конденсация;
3-4 желісі адиабата. Конденсацияланған
суды бастапқы қысымға дейін сығу.

11.

Бу күштік қондырғылар циклі

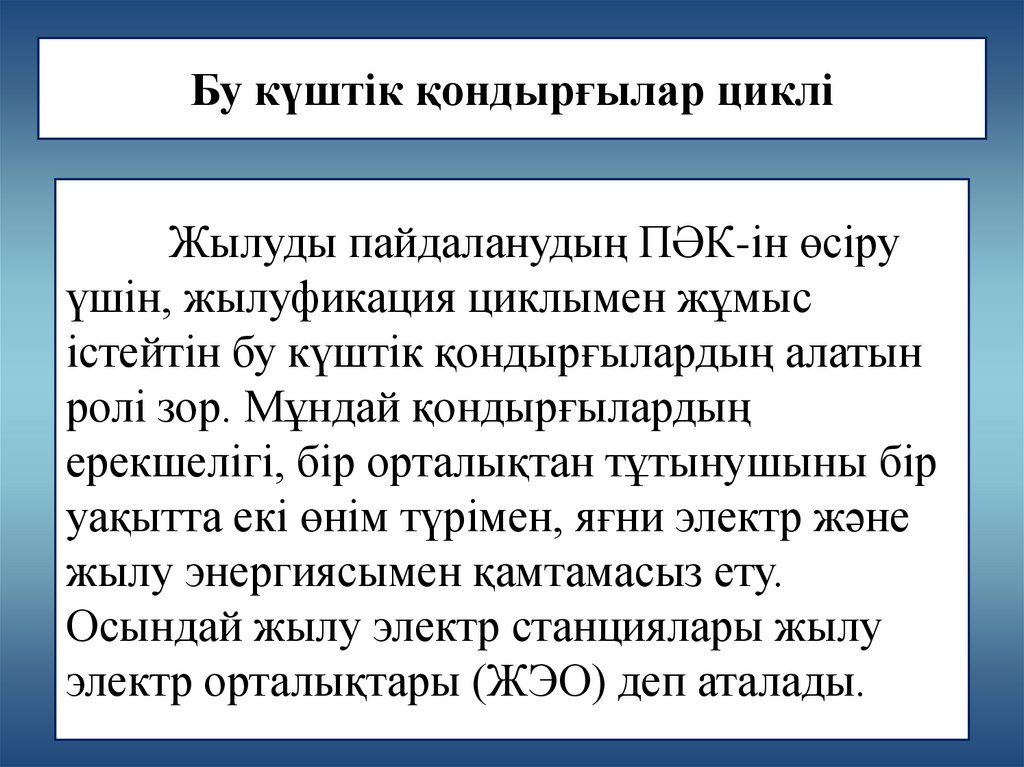

Жылуды пайдаланудың ПӘК-ін өсіру
үшін, жылуфикация циклымен жұмыс
істейтін бу күштік қондырғылардың алатын
ролі зор. Мұндай қондырғылардың
ерекшелігі, бір орталықтан тұтынушыны бір
уақытта екі өнім түрімен, яғни электр және
жылу энергиясымен қамтамасыз ету.
Осындай жылу электр станциялары жылу
электр орталықтары (ЖЭО) деп аталады.
