Зарезка боковых стволов

1. Зарезка Боковых Стволов

TrackMaster Plus

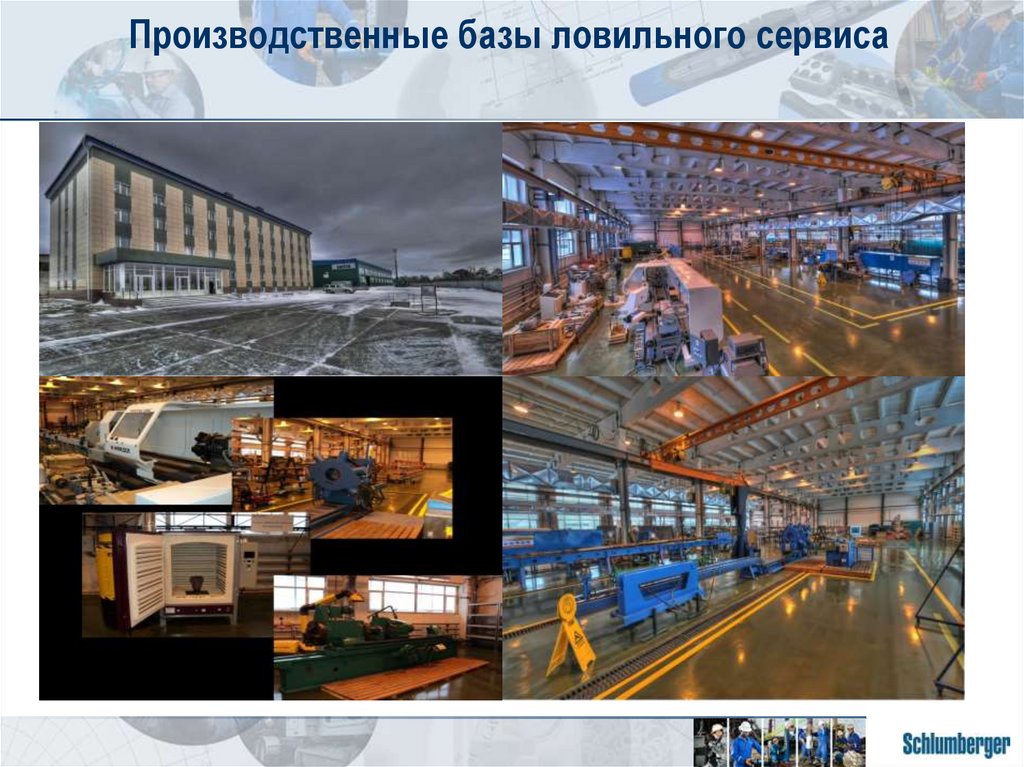

2. Производственные базы ловильного сервиса

3. Наши Заказчики

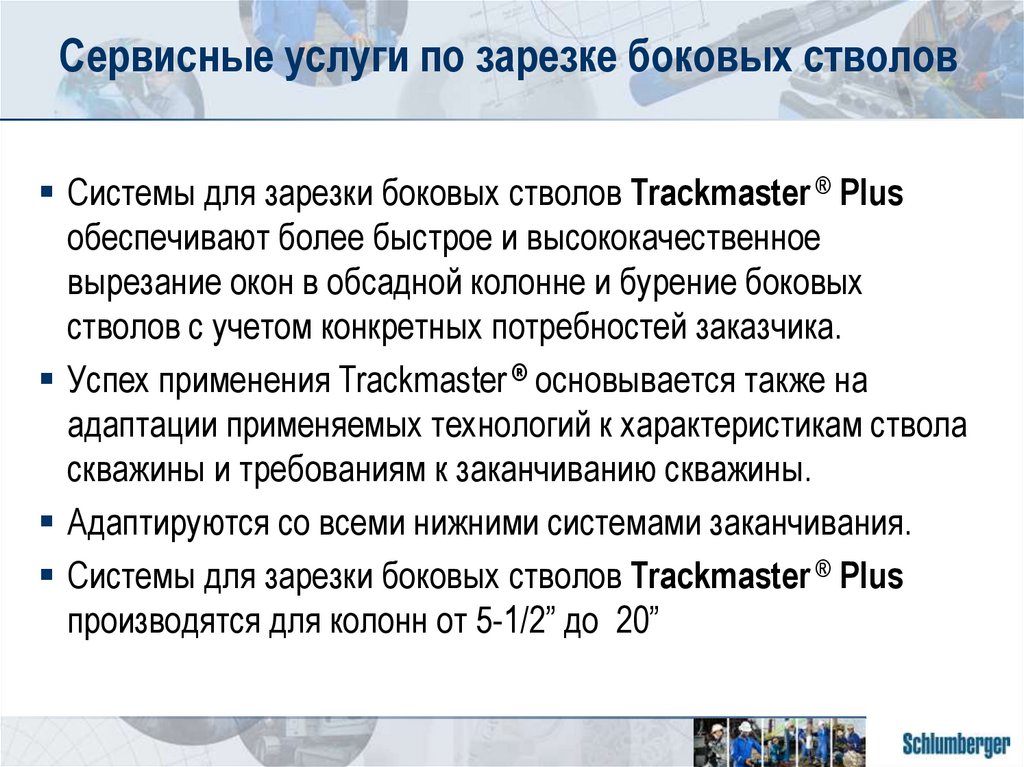

4. Сервисные услуги по зарезке боковых стволов

Системы для зарезки боковых стволов Trackmaster ® Plus
обеспечивают более быстрое и высококачественное
вырезание окон в обсадной колонне и бурение боковых
стволов с учетом конкретных потребностей заказчика.
Успех применения Trackmaster ® основывается также на
адаптации применяемых технологий к характеристикам ствола
скважины и требованиям к заканчиванию скважины.
Адаптируются со всеми нижними системами заканчивания.
Системы для зарезки боковых стволов Trackmaster ® Plus
производятся для колонн от 5-1/2” до 20”

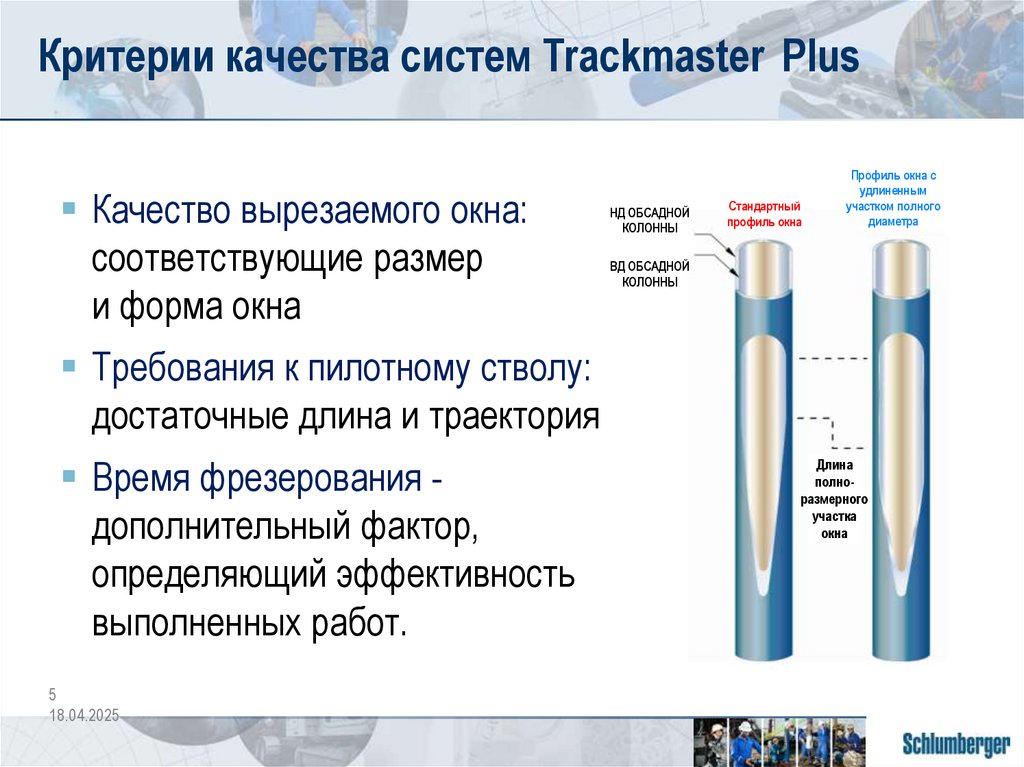

5. Критерии качества систем Trackmaster Plus

Качество вырезаемого окна:
соответствующие размер
и форма окна
НД ОБСАДНОЙ
КОЛОННЫ
Стандартный
профиль окна
Профиль окна с
удлиненным
участком полного
диаметра
ВД ОБСАДНОЙ
КОЛОННЫ
Требования к пилотному стволу:
достаточные длина и траектория
Время фрезерования дополнительный фактор,
определяющий эффективность
выполненных работ.
5
18.04.2025
Длина
полноразмерного
участка
окна

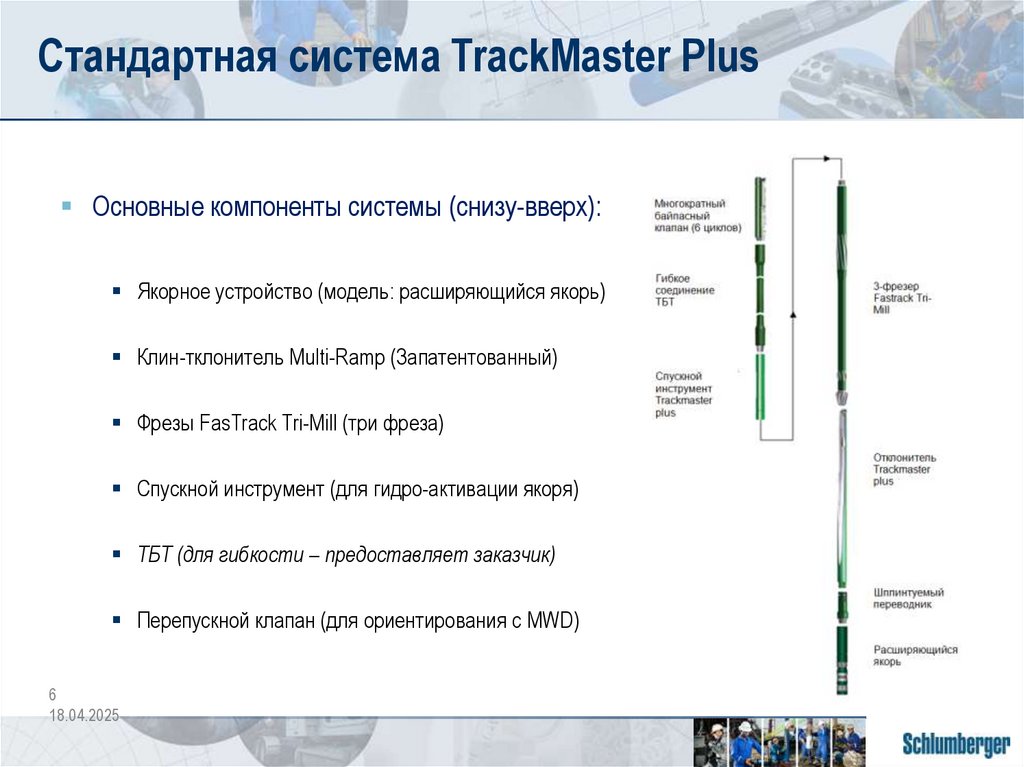

6. Стандартная система TrackMaster Plus

Основные компоненты системы (снизу-вверх):
Якорное устройство (модель: расширяющийся якорь)
Клин-тклонитель Multi-Ramp (Запатентованный)
Фрезы FasTrack Tri-Mill (три фреза)
Спускной инструмент (для гидро-активации якоря)
ТБТ (для гибкости – предоставляет заказчик)
Перепускной клапан (для ориентирования с MWD)
6
18.04.2025

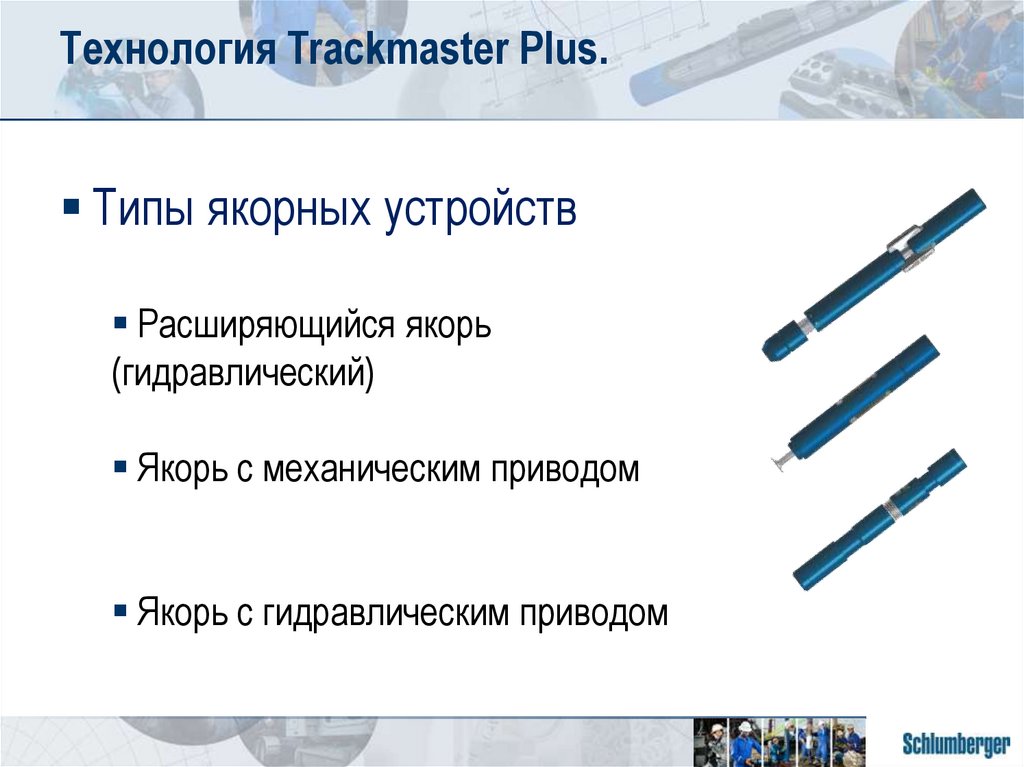

7. Технология Trackmaster Plus.

Типы якорных устройств
Расширяющийся якорь
(гидравлический)
Якорь с механическим приводом
Якорь с гидравлическим приводом

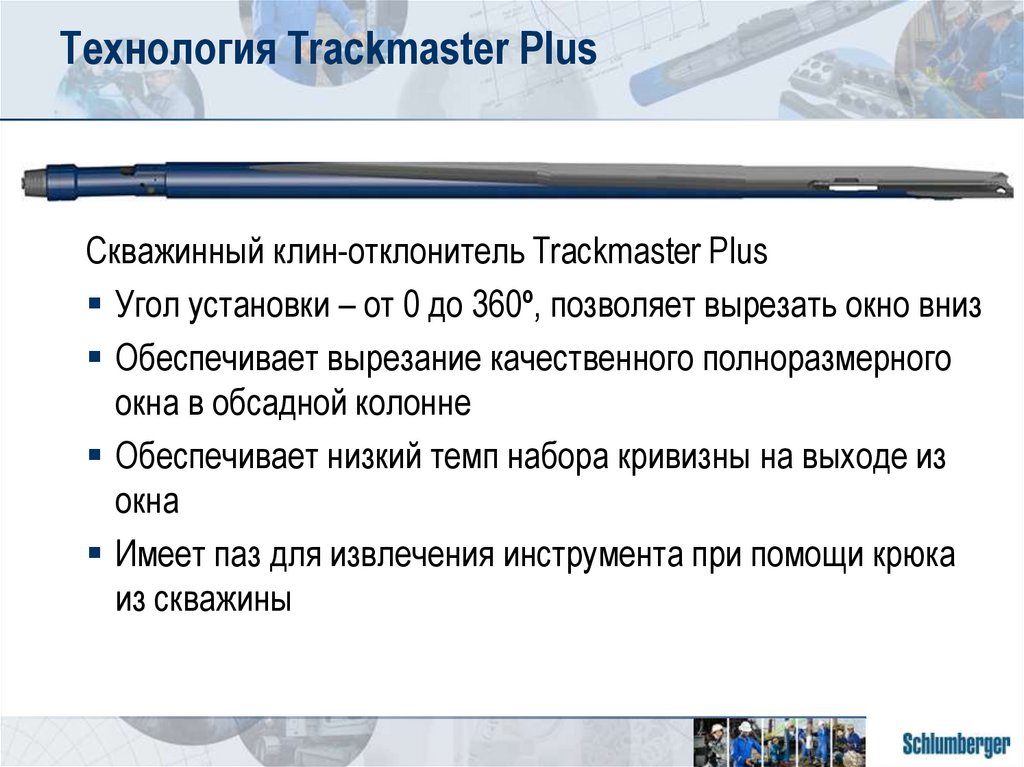

8. Технология Trackmaster Plus

Скважинный клин-отклонитель Trackmaster Plus
Угол установки – от 0 до 360º, позволяет вырезать окно вниз
Обеспечивает вырезание качественного полноразмерного
окна в обсадной колонне
Обеспечивает низкий темп набора кривизны на выходе из
окна
Имеет паз для извлечения инструмента при помощи крюка
из скважины

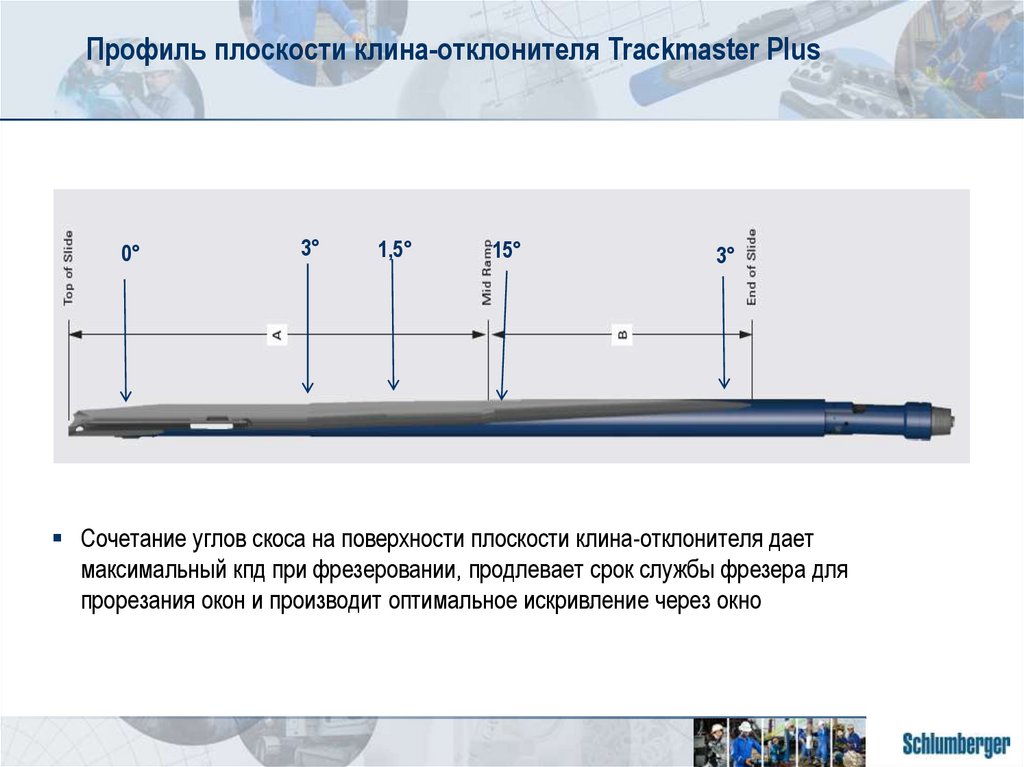

9. Профиль плоскости клина-отклонителя Trackmaster Plus

0°
3°
1,5°
15°
3°
Сочетание углов скоса на поверхности плоскости клина-отклонителя дает
максимальный кпд при фрезеровании, продлевает срок службы фрезера для
прорезания окон и производит оптимальное искривление через окно

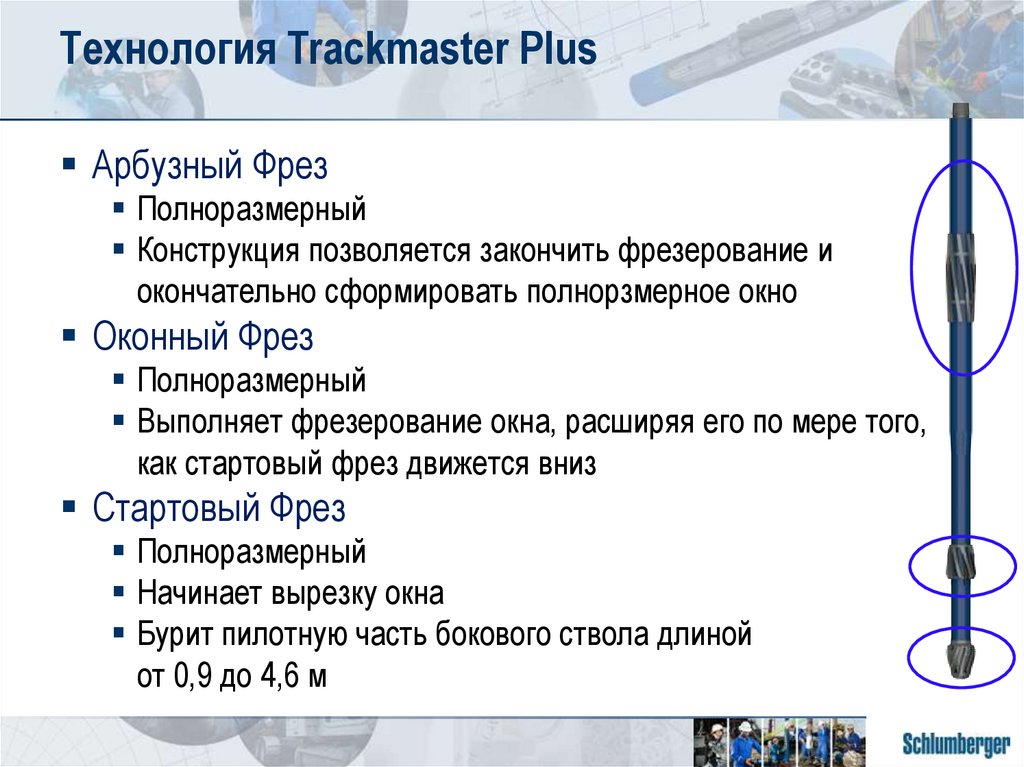

10. Технология Trackmaster Plus

Арбузный Фрез
Полноразмерный
Конструкция позволяется закончить фрезерование и
окончательно сформировать полнорзмерное окно
Оконный Фрез
Полноразмерный
Выполняет фрезерование окна, расширяя его по мере того,
как стартовый фрез движется вниз
Стартовый Фрез
Полноразмерный
Начинает вырезку окна
Бурит пилотную часть бокового ствола длиной
от 0,9 до 4,6 м

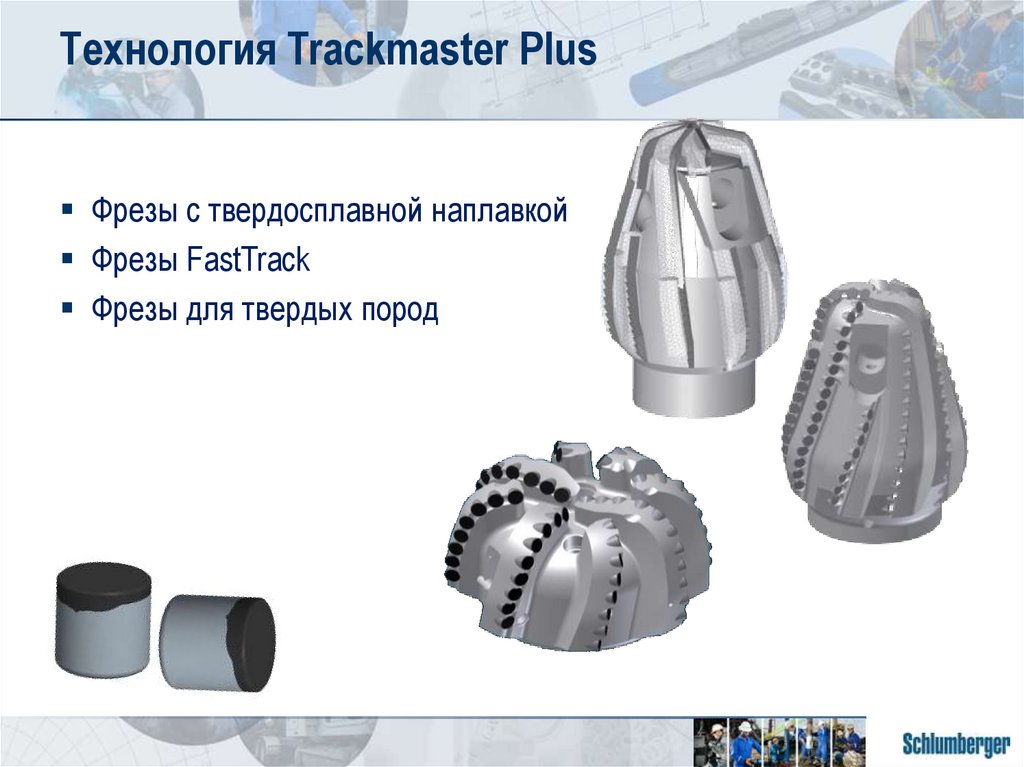

11. Технология Trackmaster Plus

Фрезы с твердосплавной наплавкой
Фрезы FastTrack
Фрезы для твердых пород

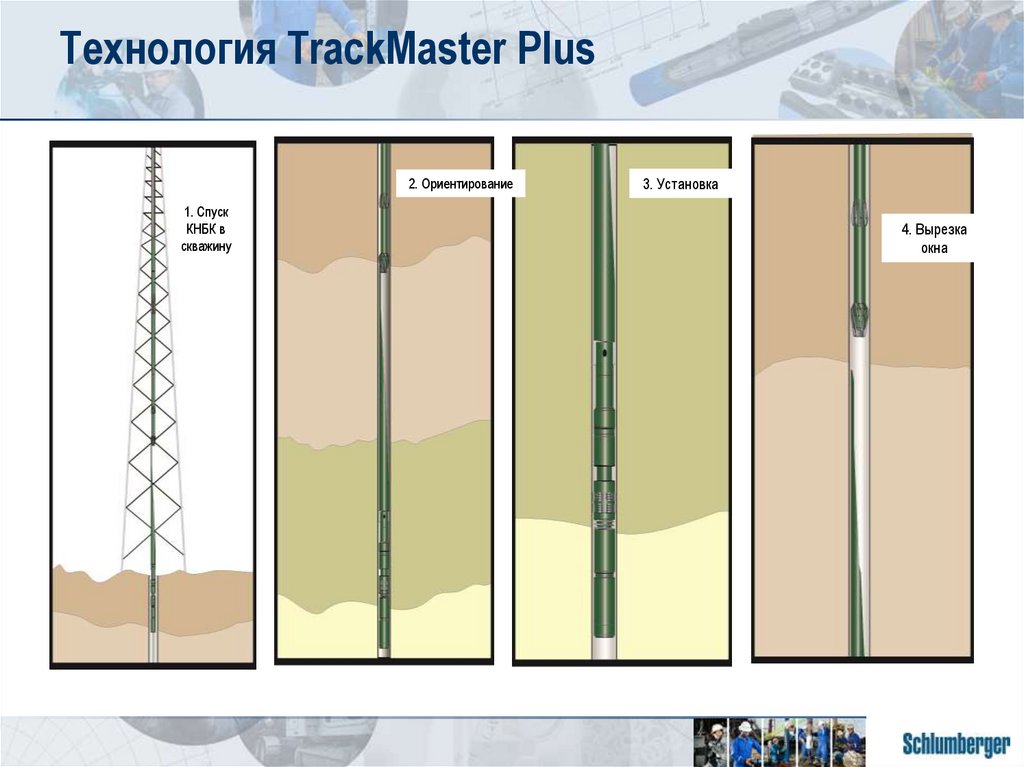

12.

Технология TrackMaster Plus
2. Ориентирование
1. Спуск
КНБК в
скважину
3. Установка
4. Вырезка
окна

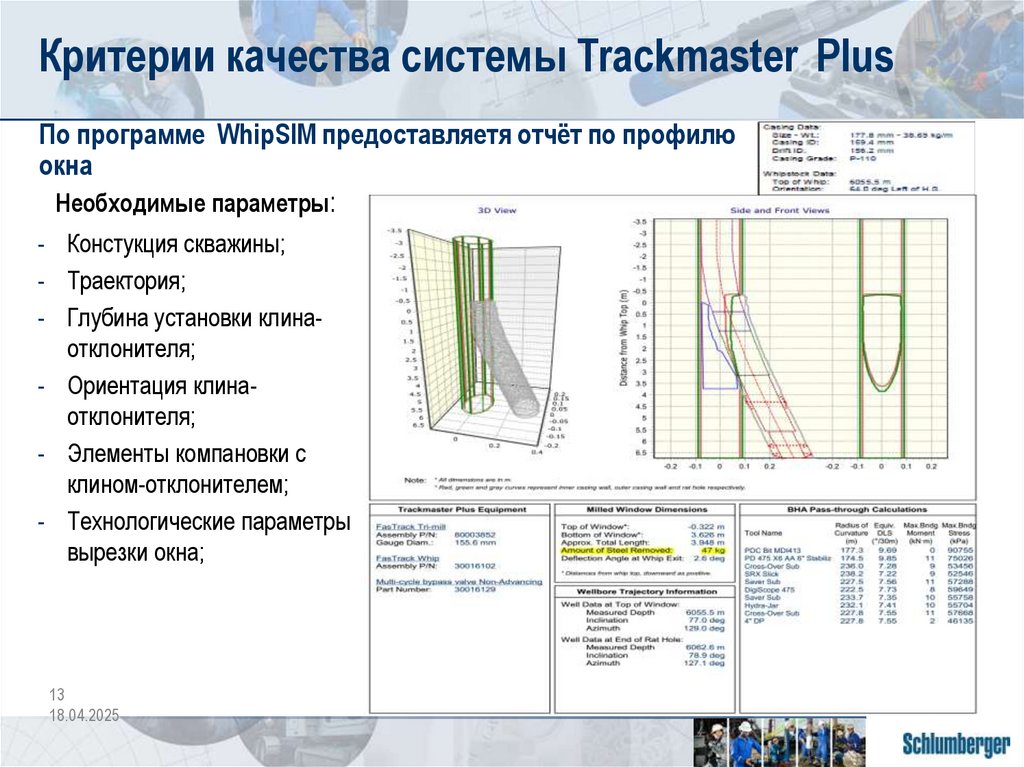

13. Критерии качества системы Trackmaster Plus

По программе WhipSIM предоставляетя отчёт по профилю
окна
Необходимые параметры:
- Констукция скважины;
- Траектория;
- Глубина установки клинаотклонителя;
- Ориентация клинаотклонителя;
- Элементы компановки с
клином-отклонителем;
- Технологические параметры
вырезки окна;
13
18.04.2025

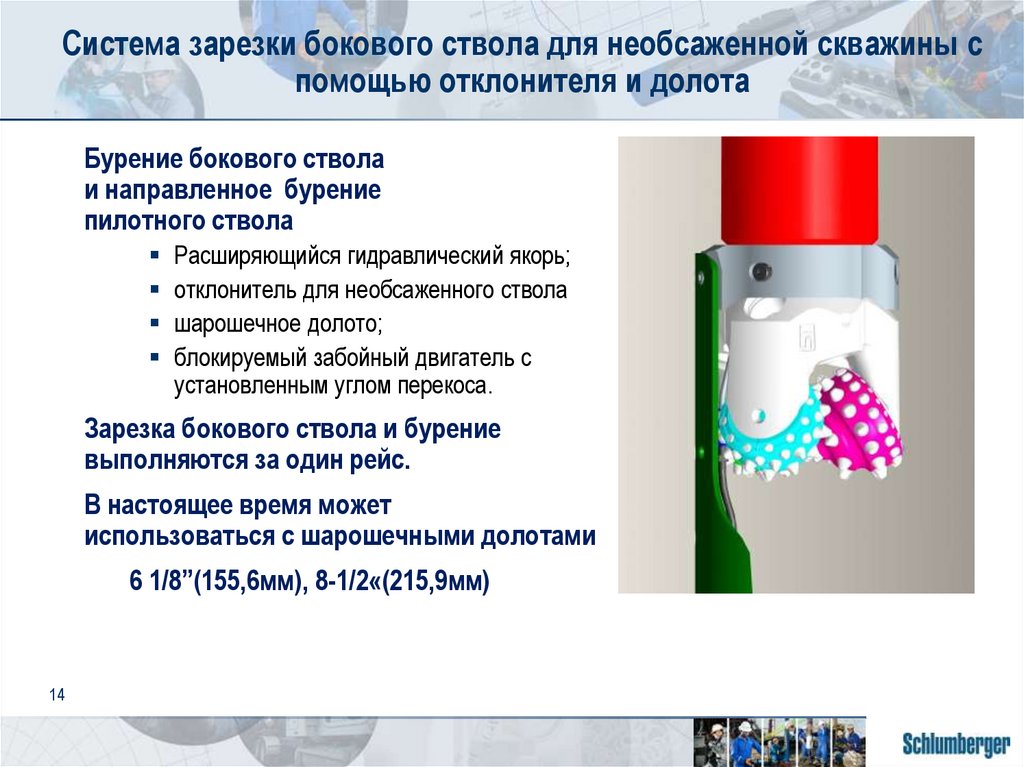

14. Система зарезки бокового ствола для необсаженной скважины с помощью отклонителя и долота

Бурение бокового ствола
и направленное бурение
пилотного ствола
Расширяющийся гидравлический якорь;
отклонитель для необсаженного ствола
шарошечное долото;
блокируемый забойный двигатель с
установленным углом перекоса.
Зарезка бокового ствола и бурение
выполняются за один рейс.
В настоящее время может
использоваться с шарошечными долотами
6 1/8”(155,6мм), 8-1/2«(215,9мм)
14

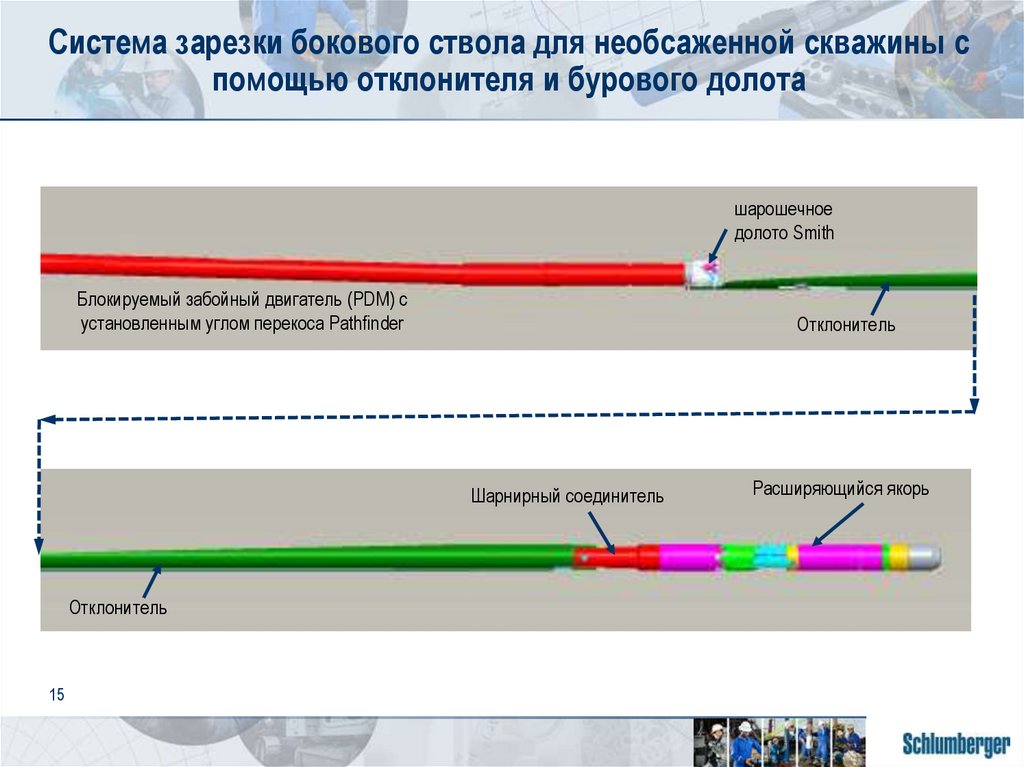

15. Система зарезки бокового ствола для необсаженной скважины с помощью отклонителя и бурового долота

шарошечное
долото Smith
Блокируемый забойный двигатель (PDM) с
установленным углом перекоса Pathfinder
Отклонитель
Шарнирный соединитель
Отклонитель
15
Расширяющийся якорь

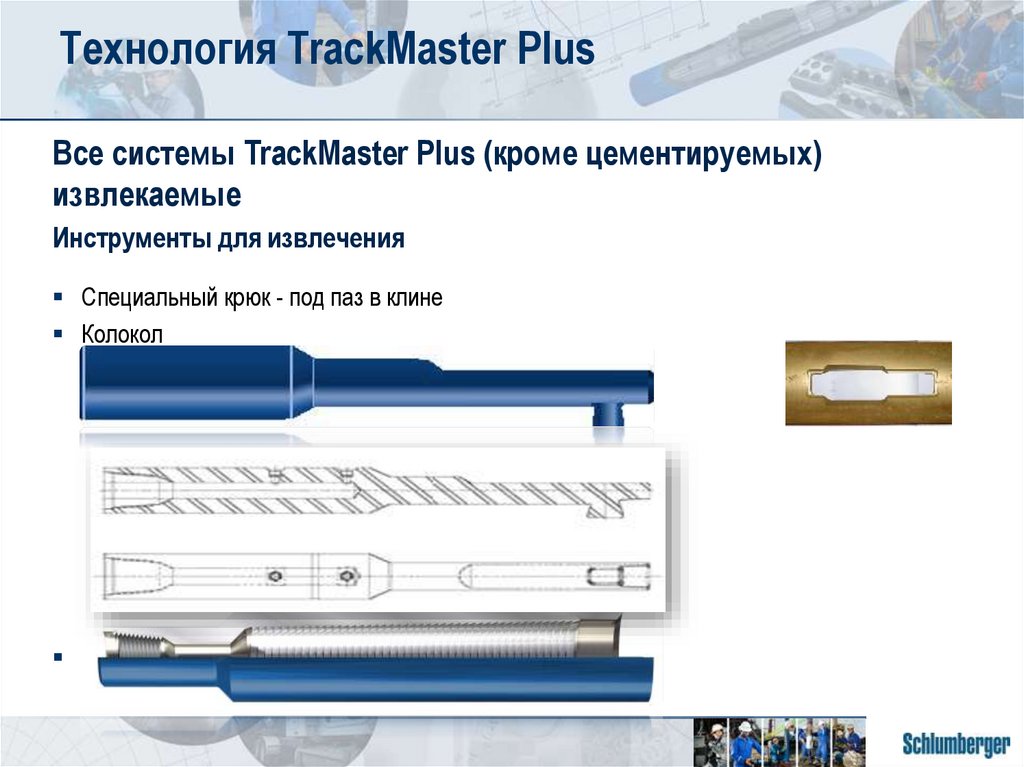

16.

Технология TrackMaster Plus
Все системы TrackMaster Plus (кроме цементируемых)
извлекаемые
Инструменты для извлечения
Специальный крюк - под паз в клине
Колокол
Ловильный колокол 155.6 мм (6.125”)

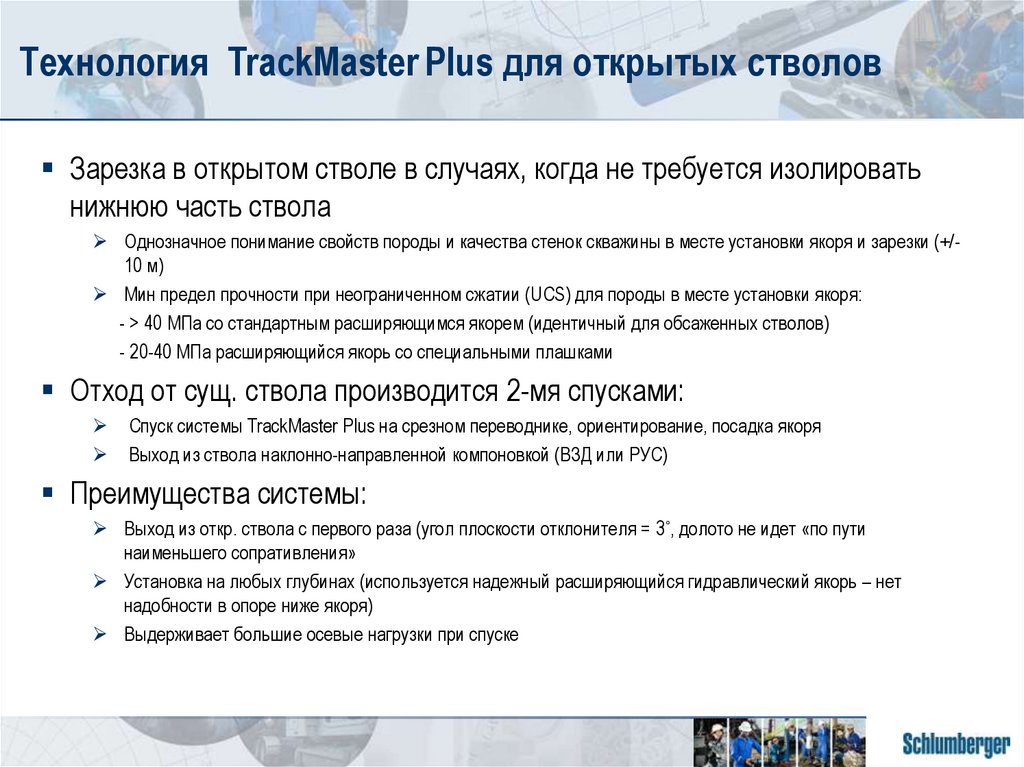

17. Технология TrackMaster Plus для открытых стволов

Зарезка в открытом стволе в случаях, когда не требуется изолировать
нижнюю часть ствола
Однозначное понимание свойств породы и качества стенок скважины в месте установки якоря и зарезки (+/10 м)
Мин предел прочности при неограниченном сжатии (UCS) для породы в месте установки якоря:
- > 40 МПа со стандартным расширяющимся якорем (идентичный для обсаженных стволов)
- 20-40 МПа расширяющийся якорь со специальными плашками
Отход от сущ. ствола производится 2-мя спусками:
Спуск системы TrackMaster Plus на срезном переводнике, ориентирование, посадка якоря
Выход из ствола наклонно-направленной компоновкой (ВЗД или РУС)
Преимущества системы:
Выход из откр. ствола с первого раза (угол плоскости отклонителя = 3˚, долото не идет «по пути
наименьшего сопративления»
Установка на любых глубинах (используется надежный расширяющийся гидравлический якорь – нет
надобности в опоре ниже якоря)
Выдерживает большие осевые нагрузки при спуске

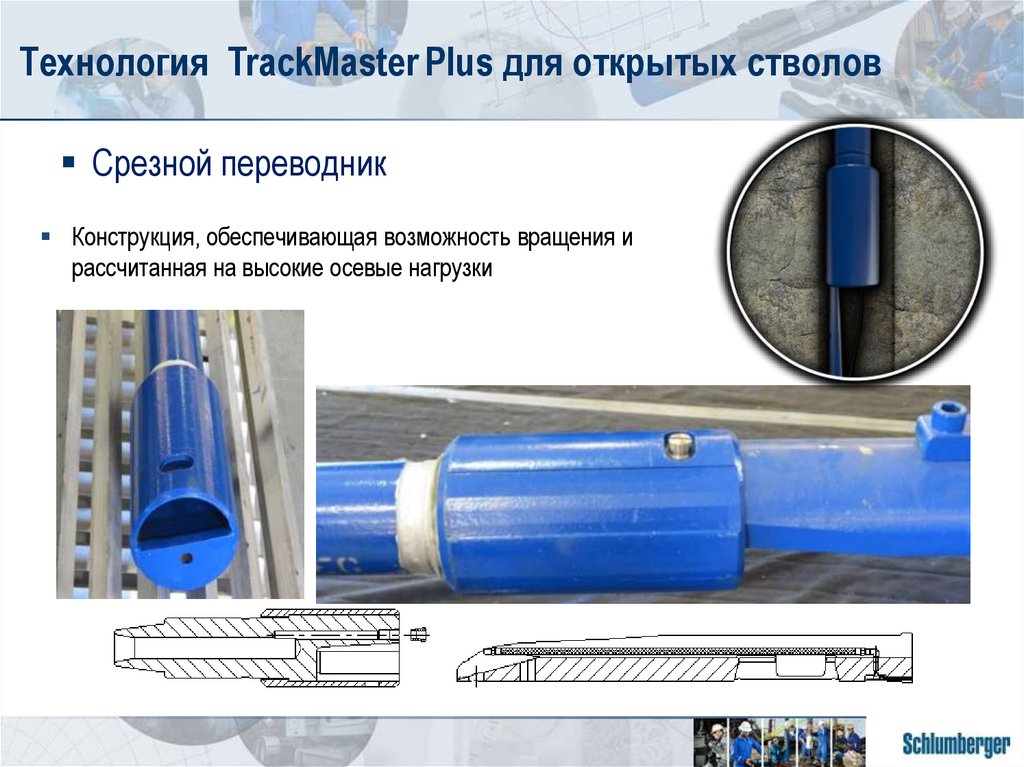

18.

Технология TrackMaster Plus для открытых стволов
Срезной переводник
Конструкция, обеспечивающая возможность вращения и
рассчитанная на высокие осевые нагрузки

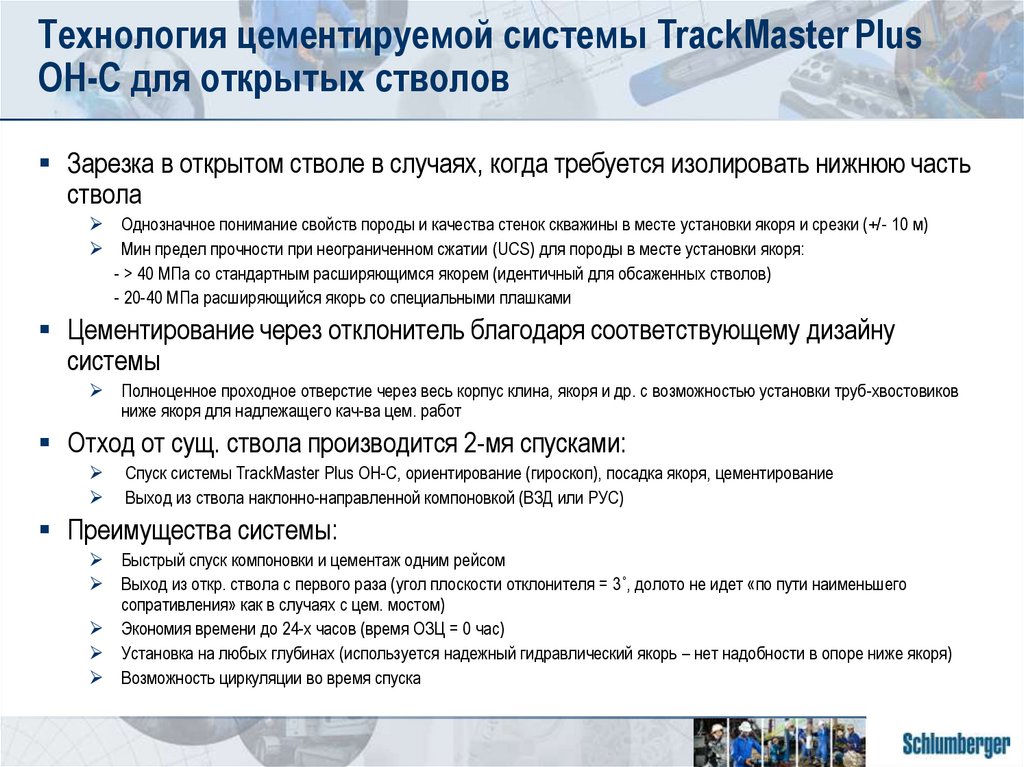

19. Технология цементируемой системы TrackMaster Plus OH-C для открытых стволов

Зарезка в открытом стволе в случаях, когда требуется изолировать нижнюю часть
ствола
Однозначное понимание свойств породы и качества стенок скважины в месте установки якоря и срезки (+/- 10 м)
Мин предел прочности при неограниченном сжатии (UCS) для породы в месте установки якоря:
- > 40 МПа со стандартным расширяющимся якорем (идентичный для обсаженных стволов)
- 20-40 МПа расширяющийся якорь со специальными плашками
Цементирование через отклонитель благодаря соответствующему дизайну
системы
Полноценное проходное отверстие через весь корпус клина, якоря и др. с возможностью установки труб-хвостовиков
ниже якоря для надлежащего кач-ва цем. работ
Отход от сущ. ствола производится 2-мя спусками:
Спуск системы TrackMaster Plus OH-C, ориентирование (гироскоп), посадка якоря, цементирование
Выход из ствола наклонно-направленной компоновкой (ВЗД или РУС)
Преимущества системы:
Быстрый спуск компоновки и цементаж одним рейсом
Выход из откр. ствола с первого раза (угол плоскости отклонителя = 3˚, долото не идет «по пути наименьшего
сопративления» как в случаях с цем. мостом)
Экономия времени до 24-х часов (время ОЗЦ = 0 час)
Установка на любых глубинах (используется надежный гидравлический якорь – нет надобности в опоре ниже якоря)
Возможность циркуляции во время спуска

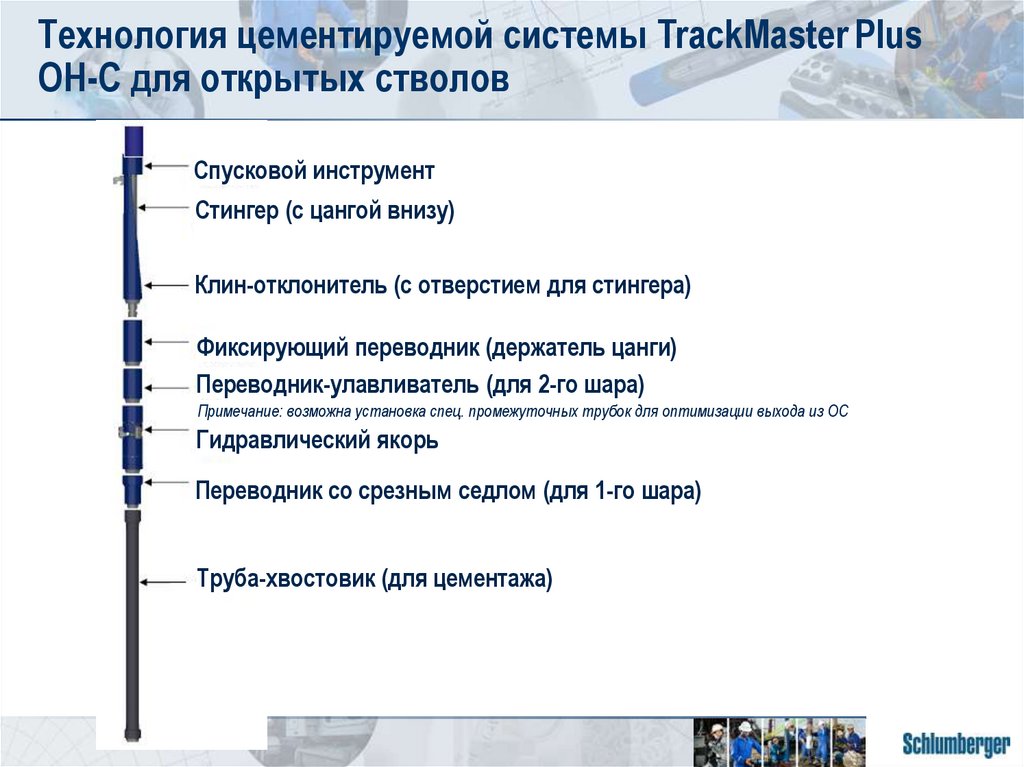

20. Технология цементируемой системы TrackMaster Plus OH-C для открытых стволов

Спусковой инструмент
Стингер (с цангой внизу)
Клин-отклонитель (с отверстием для стингера)
Фиксирующий переводник (держатель цанги)
Переводник-улавливатель (для 2-го шара)
Примечание: возможна установка спец. промежуточных трубок для оптимизации выхода из ОС
Гидравлический якорь
Переводник со срезным седлом (для 1-го шара)
Труба-хвостовик (для цементажа)

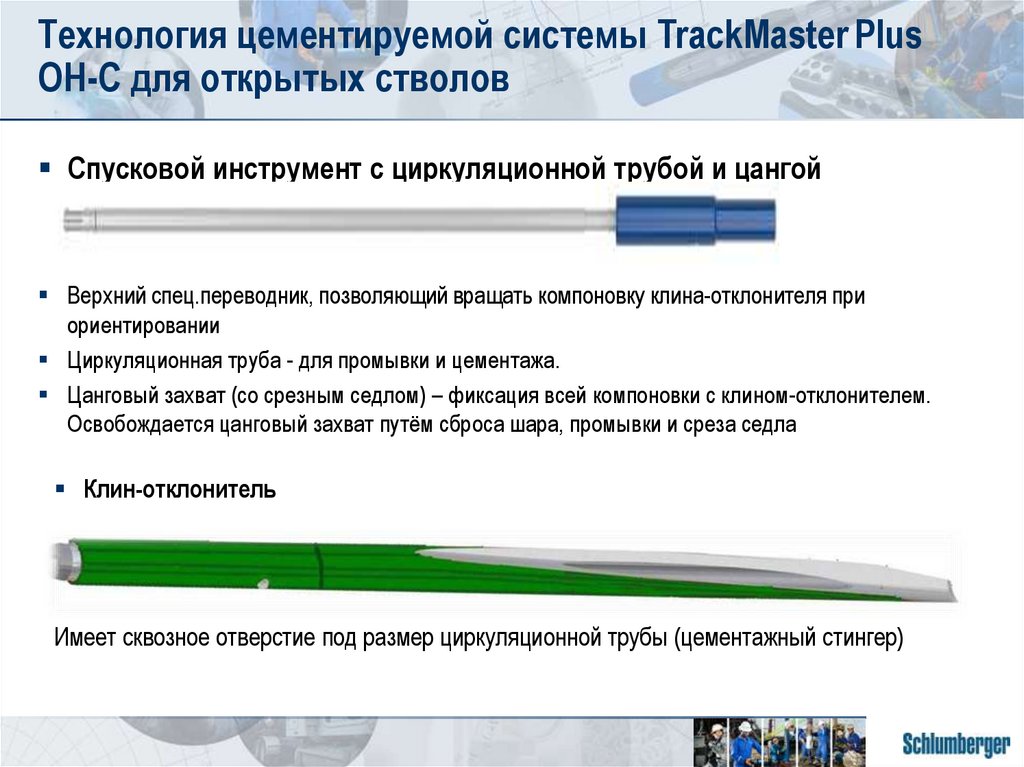

21. Технология цементируемой системы TrackMaster Plus OH-C для открытых стволов

Спусковой инструмент с циркуляционной трубой и цангой
Верхний спец.переводник, позволяющий вращать компоновку клина-отклонителя при
ориентировании
Циркуляционная труба - для промывки и цементажа.
Цанговый захват (со срезным седлом) – фиксация всей компоновки с клином-отклонителем.
Освобождается цанговый захват путём сброса шара, промывки и среза седла
Клин-отклонитель
Имеет сквозное отверстие под размер циркуляционной трубы (цементажный стингер)

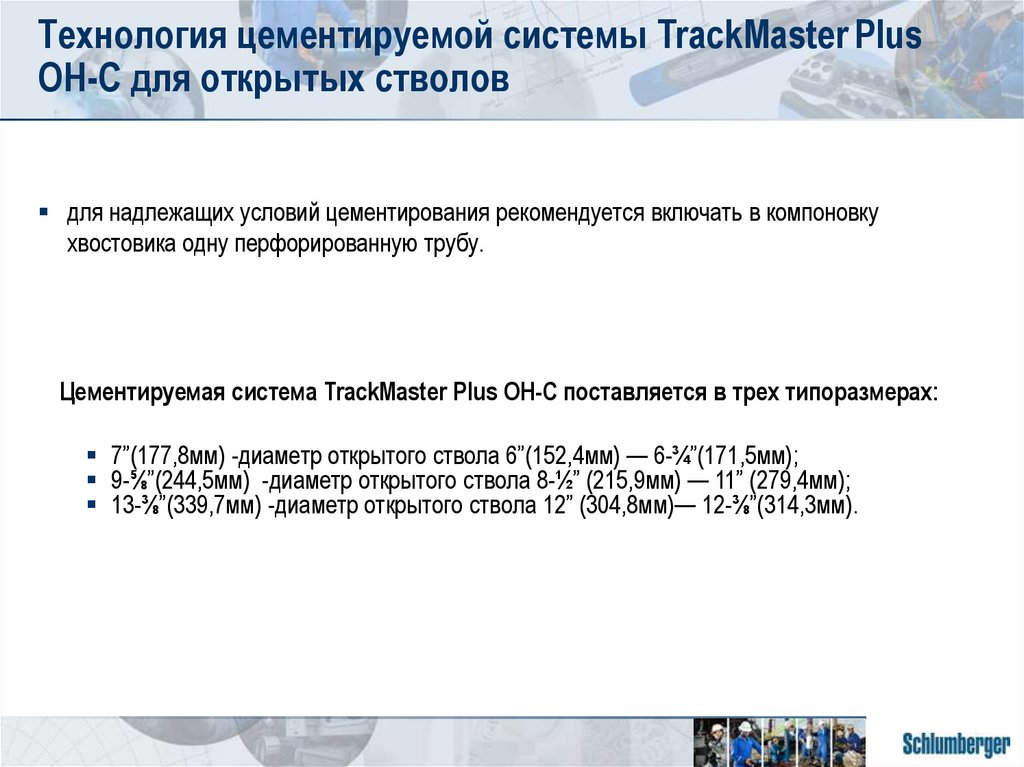

22. Технология цементируемой системы TrackMaster Plus OH-C для открытых стволов

для надлежащих условий цементирования рекомендуется включать в компоновку
хвостовика одну перфорированную трубу.
Цементируемая система TrackMaster Plus OH-C поставляется в трех типоразмерах:
7”(177,8мм) -диаметр открытого ствола 6”(152,4мм) — 6-¾”(171,5мм);
9-⅝”(244,5мм) -диаметр открытого ствола 8-½” (215,9мм) — 11” (279,4мм);
13-⅜”(339,7мм) -диаметр открытого ствола 12” (304,8мм)— 12-⅜”(314,3мм).

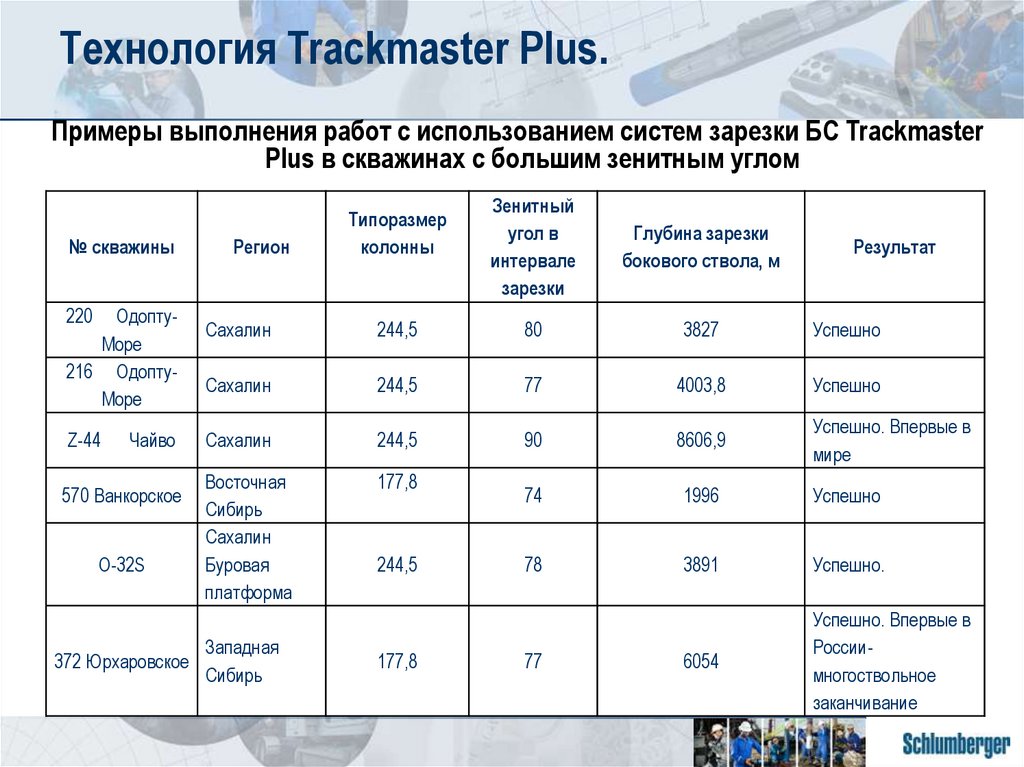

23. Технология Trackmaster Plus.

Примеры выполнения работ с использованием систем зарезки БС Trackmaster
Plus в скважинах с большим зенитным углом
№ скважины
220
ОдоптуМоре
216 ОдоптуМоре
Z-44
Чайво
570 Ванкорское
О-32S
372 Юрхаровское
Регион
Типоразмер
колонны
Зенитный
угол в
интервале
зарезки
Глубина зарезки
бокового ствола, м
Результат
Сахалин
244,5
80
3827
Успешно
Сахалин
244,5
77
4003,8
Успешно
Сахалин
244,5
90
8606,9
Успешно. Впервые в
мире
Восточная
Сибирь
Сахалин
Буровая
платформа
177,8
74
1996
Успешно
78
3891
Успешно.
6054
Успешно. Впервые в
Россиимногоствольное
заканчивание
Западная
Сибирь
244,5
177,8
77

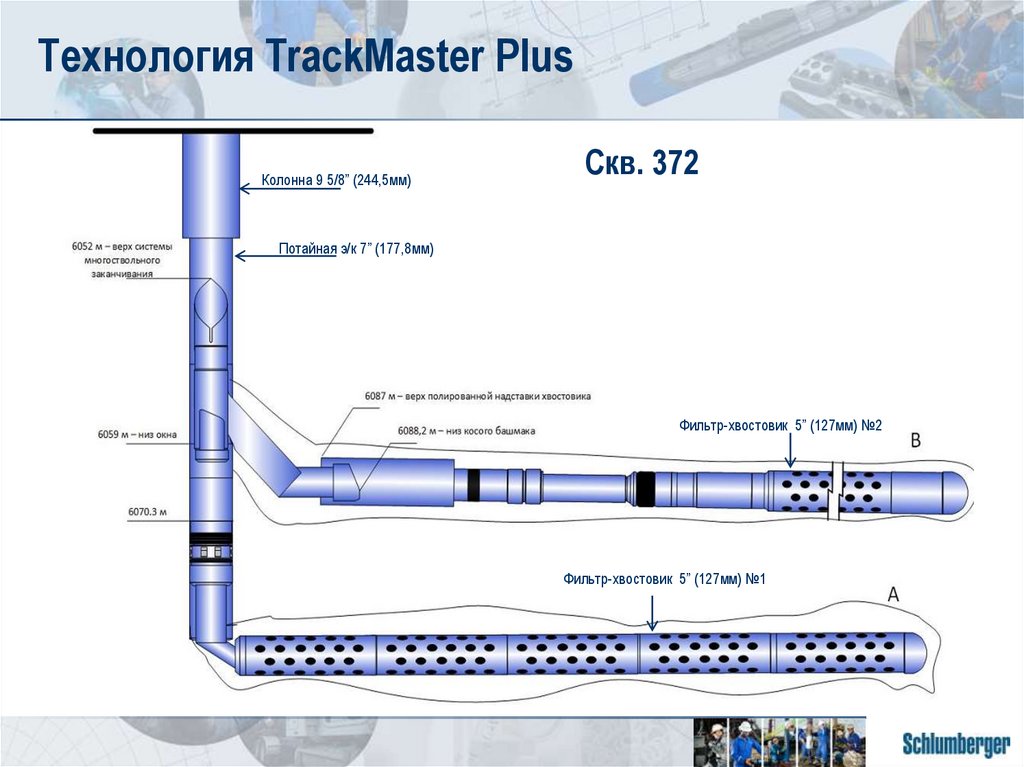

24. Технология TrackMaster Plus

Колонна 9 5/8” (244,5мм)
Скв. 372
Потайная э/к 7” (177,8мм)
Фильтр-хвостовик 5” (127мм) №2
Фильтр-хвостовик 5” (127мм) №1

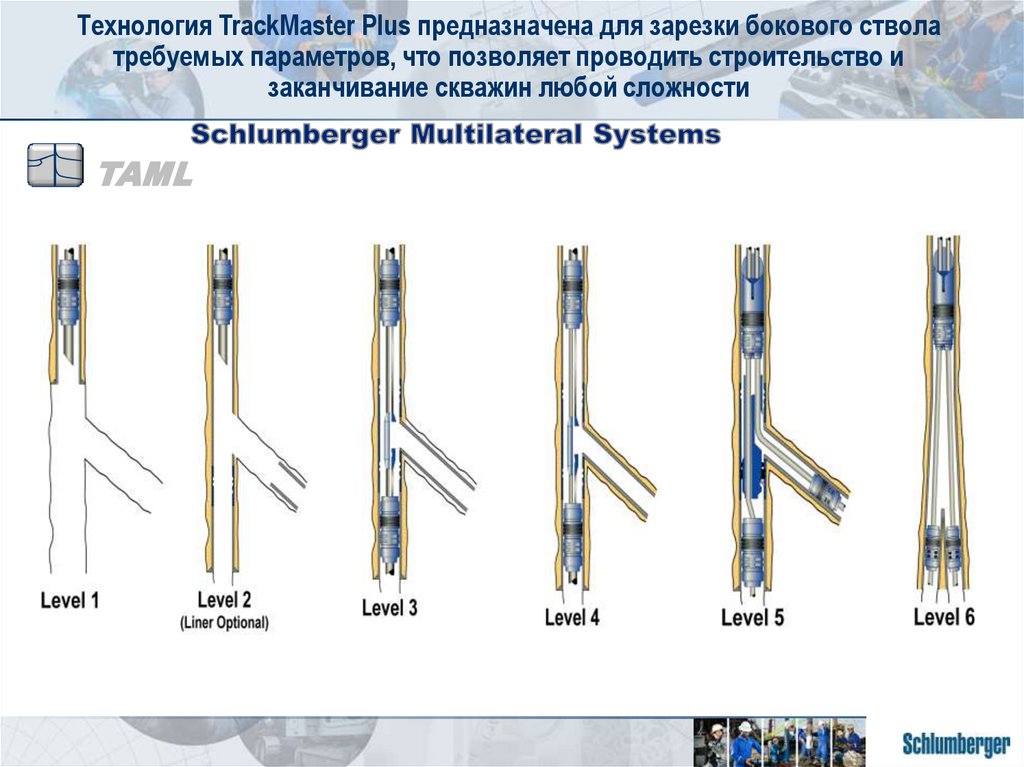

25. Технология TrackMaster Plus предназначена для зарезки бокового ствола требуемых параметров, что позволяет проводить

строительство и
заканчивание скважин любой сложности
TAML

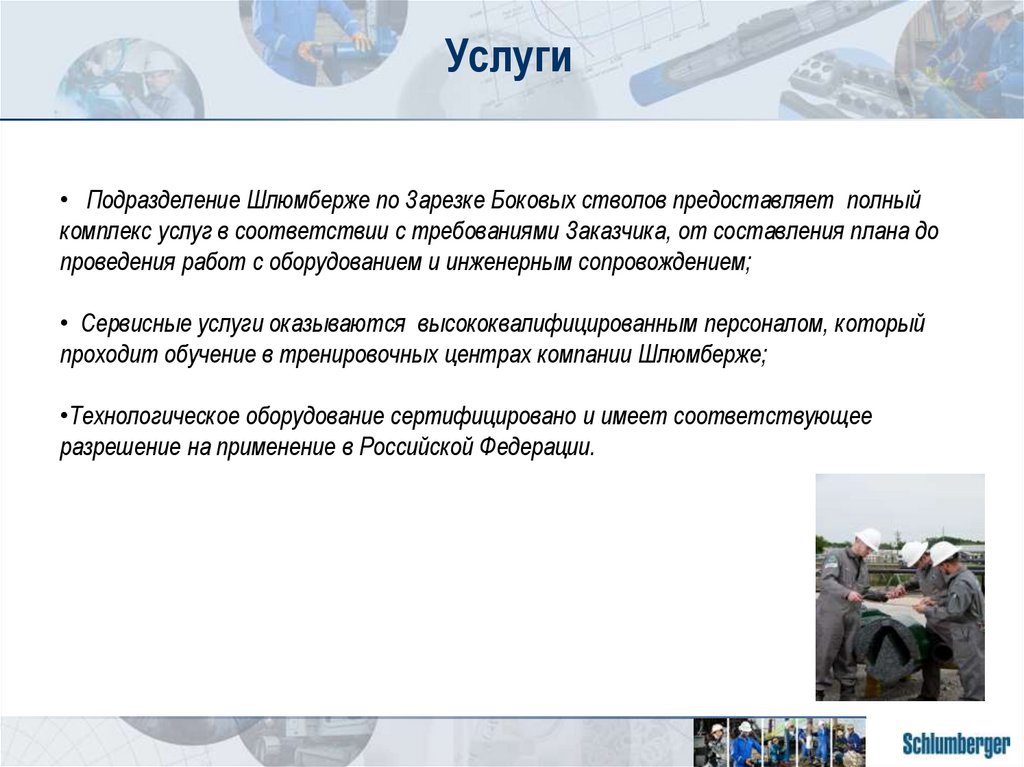

26. Услуги

• Подразделение Шлюмберже по Зарезке Боковых стволов предоставляет полный
комплекс услуг в соответствии с требованиями Заказчика, от составления плана до
проведения работ с оборудованием и инженерным сопровождением;
• Сервисные услуги оказываются высококвалифицированным персоналом, который
проходит обучение в тренировочных центрах компании Шлюмберже;
•Технологическое оборудование сертифицировано и имеет соответствующее
разрешение на применение в Российской Федерации.

27.

Спасибо за внимание!
