Изображение болтового соединения

1. Изображение болтового соединения.

Графическая работа

2. Болтовое соединение.

• Используют для
соединения 2-х
относительно тонких
деталей
• Детали соединения
имеют установленную
стандартом форму,
размеры, которые
можно отыскать в
справочниках.
• Рабочая длина болта –
это длина стержня без
головки

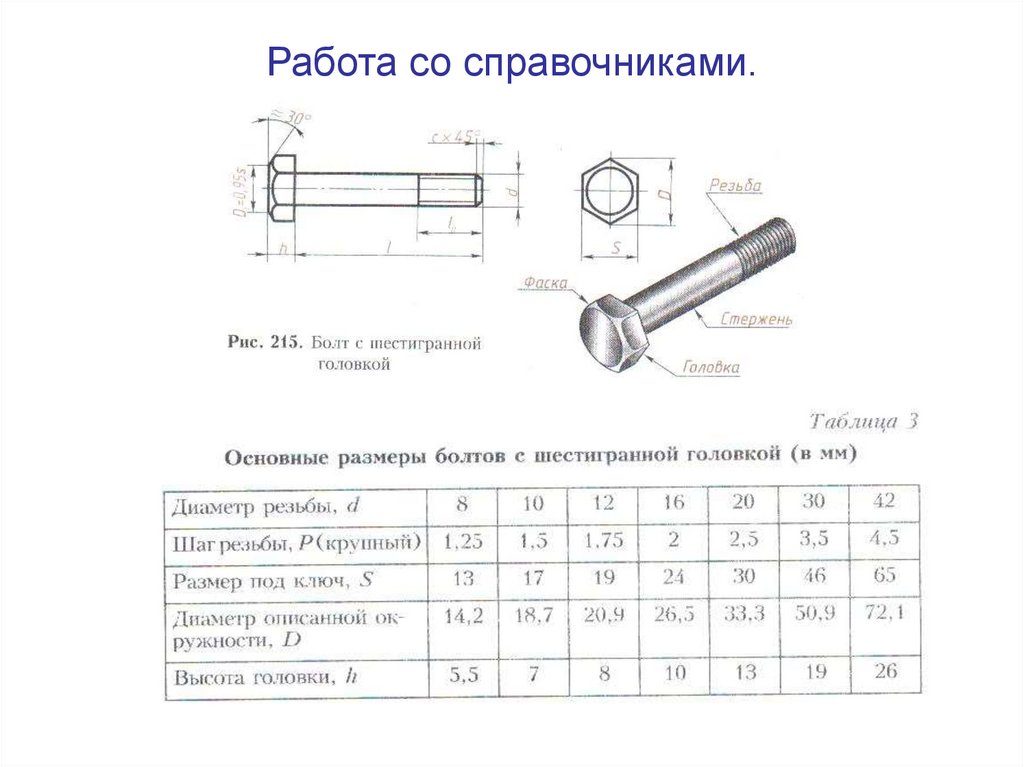

3. Работа со справочниками.

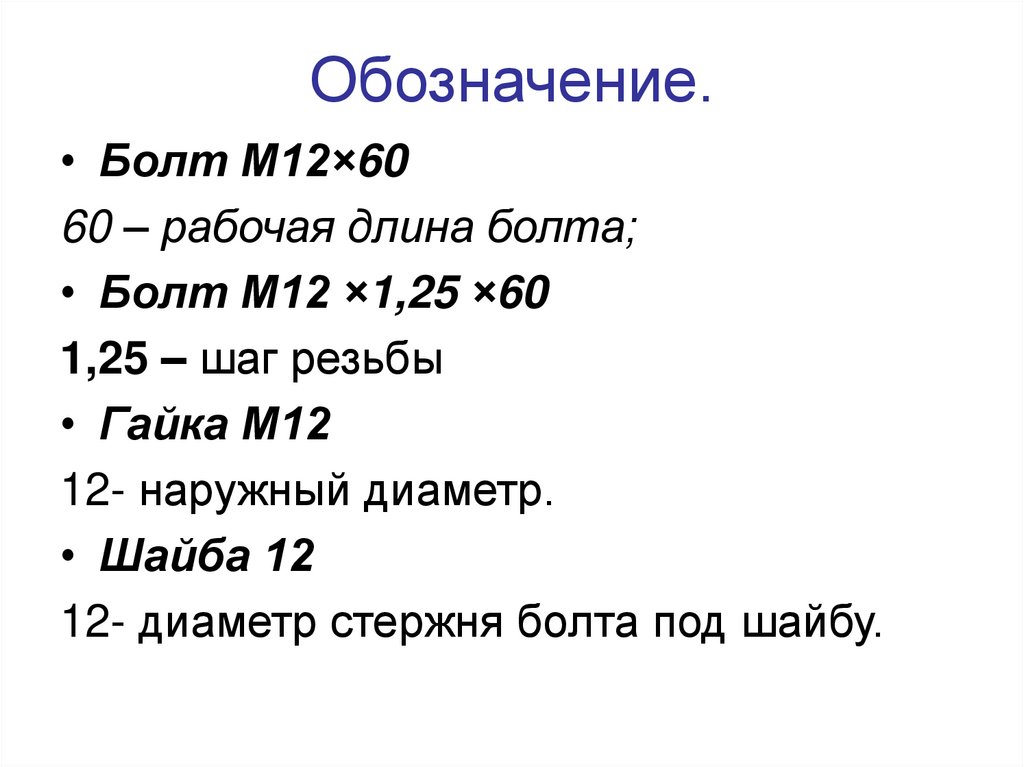

4. Обозначение.

• Болт М12×60
60 – рабочая длина болта;
• Болт М12 ×1,25 ×60
1,25 – шаг резьбы
• Гайка М12
12- наружный диаметр.
• Шайба 12
12- диаметр стержня болта под шайбу.

5.

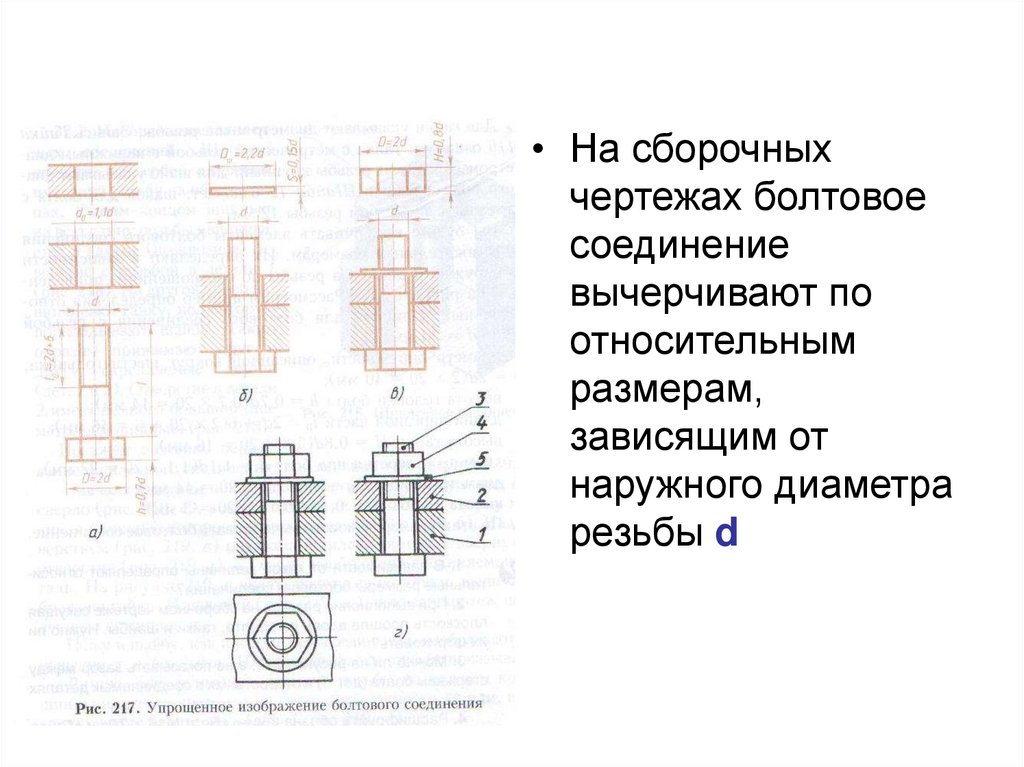

• На сборочных
чертежах болтовое
соединение
вычерчивают по
относительным
размерам,
зависящим от
наружного диаметра
резьбы d

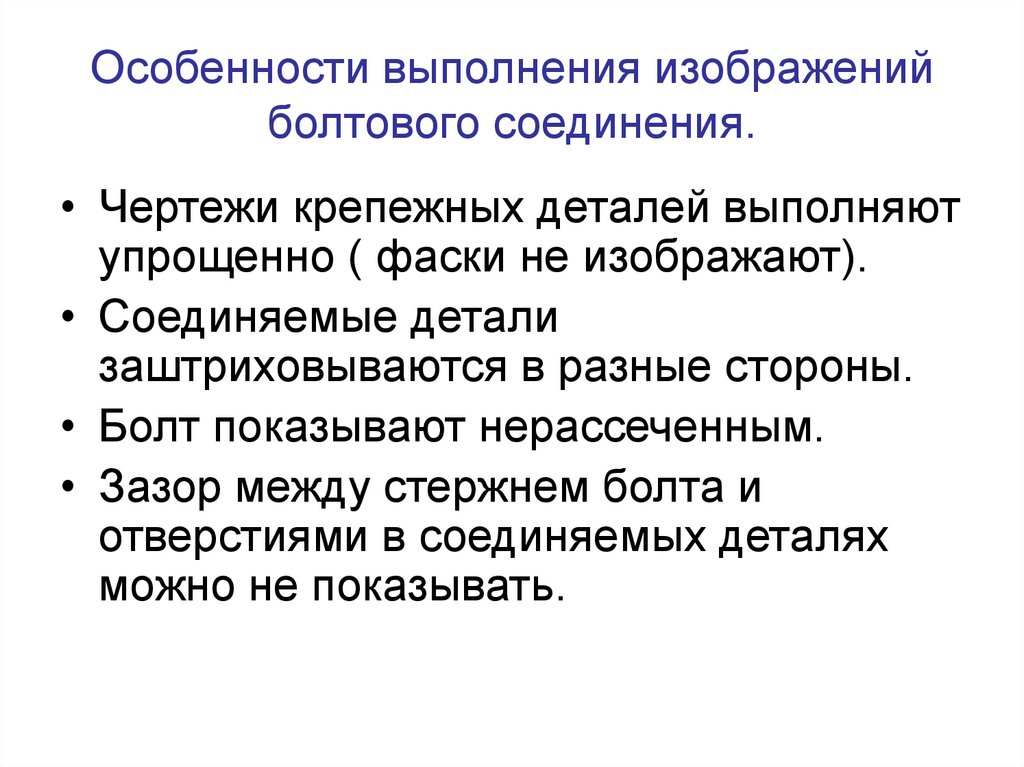

6. Особенности выполнения изображений болтового соединения.

• Чертежи крепежных деталей выполняют
упрощенно ( фаски не изображают).
• Соединяемые детали
заштриховываются в разные стороны.
• Болт показывают нерассеченным.
• Зазор между стержнем болта и
отверстиями в соединяемых деталях
можно не показывать.

7. Графическая работа.

• Выполните эскиз болтового соединения (по рис. 217).
Начертить главный вид и вид сверху.
• Диаметр резьбы d=20 мм.
• Толщина соединяемых деталей 30 мм и 15 мм.
• Длина болта L=70 мм
• Размеры всех элементов рассчитываются
относительно d=20 мм. Пример расчетов можно
найти в учебнике (стр. 170)

8.

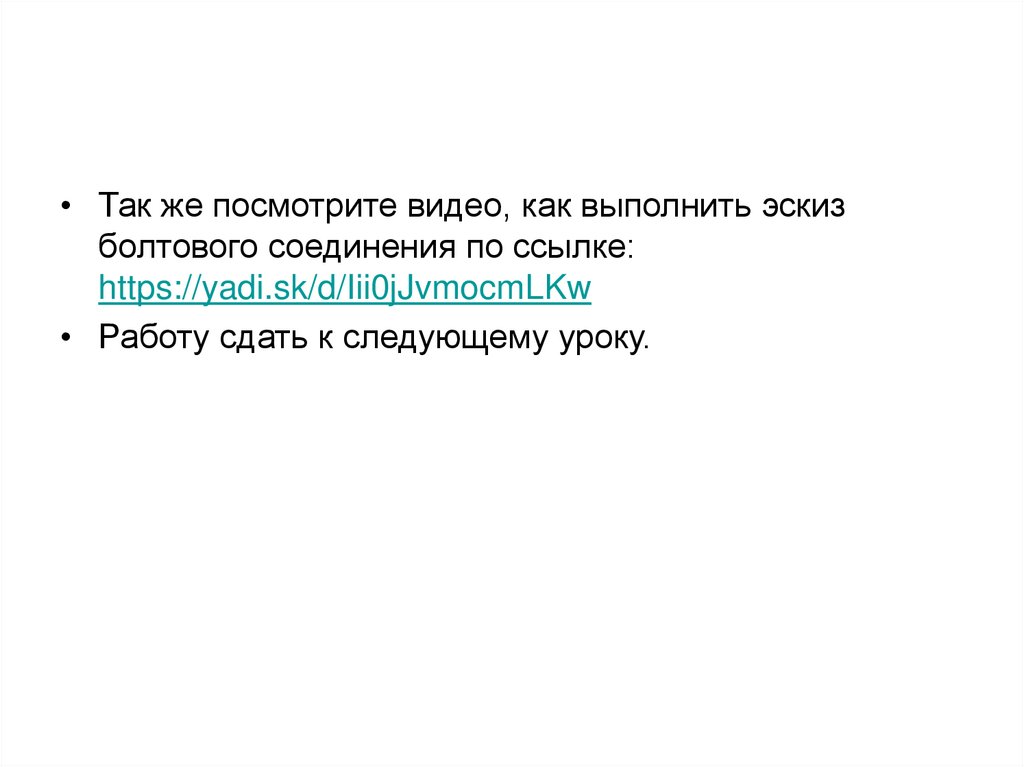

• Так же посмотрите видео, как выполнить эскиз
болтового соединения по ссылке:
https://yadi.sk/d/Iii0jJvmocmLKw
• Работу сдать к следующему уроку.
